夜雨聆风一、麻皮校正
压汞法毛管压力曲线是在实验室条件下进行的，目前尚无法达到底层条件。因此在实际应用毛管压力曲线之前，需要进行麻皮校正、压力校正和润湿性校正，将实验室测量的毛管压力曲线校正到地层条件下。
麻皮校正——在压汞实验最初进汞阶段，进汞量的增加时由于非润湿相汞在岩样粗糙表面坑凹处贴合而引起的虚假侵入体积。随着压力的逐渐增大，坑凹被汞占满，此时汞并没有真正进入孔喉系统，压力也没有达到排驱压力（排驱压力，指某一岩样中的润湿相流体被非润湿相流体开始排替所需的最低压力，一般沿毛管压力曲线的平坦部分做切线，与纵轴的相交的点就是排驱压力值）。如果把这一部分的空腔体积累积到总孔喉系统的进汞量中，会造成进汞饱和度数值偏大，这一现象称为麻皮效应。麻皮效应所产生的附加饱和度应当进行校正，一般在总进汞饱和度中减去麻皮效应值。麻皮效应的确定方法是首先确定排驱压力，排驱压力点沿X轴方向与毛管压力曲线相交点所对应的饱和度即为麻皮效应值。
二、IP软件麻皮校正
1.IP软件麻皮校正功能介绍
IP软件中Saturation Height Modeling (Capiliary Pressure)模块用于完成毛管压力曲线的处理及应用。其中Capillary Pressure Set-Up & Corrections子模块中专门设计了各种校正，其中closure correction用于完成麻皮校正。

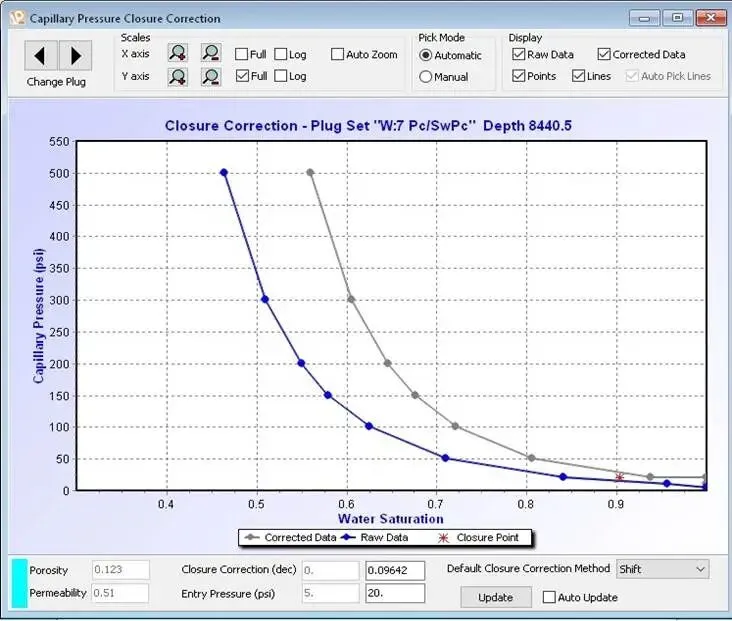

Closure Correction Crossplot 交会图设计用来完成麻皮校正和估算排驱压力。在Data/ View/ Edit窗口单击Make Closure Correction – This Curve按钮启动交会图。如下图：
Closure Correction Crossplot 交会图交会图显示原始数据‘Raw Data’, 校正数据‘Corrected Data’ 和麻皮校正点‘Closure Correction Point’.毛管压力数据可以按照单点显示或按曲线显示，或者同时按两种方式显示。为了准确确定校正点，用户可采用‘Scales’缩放按钮将Sw=100%附近的点子进行放大。选择Auto zoom，则单击缩放时将自动缩放麻皮校正点附近的数据 (Sw 1 Pc 0). 当更新岩样时，刻度自动更新显示新的数据。
麻皮校正点Closure Point 在交会图上显示为红色星形. 这个点就是拾取麻皮校正值和排驱压力的位置。麻皮校正值和排驱压力显示在窗体底部，允许手动修改。它的位置代表校正后的实际的压汞曲线开始的位置。
选择Scales框下的Log，可以对X或Y轴按对数显示.如果Pick Mode选择Automatic, IP软件将使用对数数据在点子之间进行插值确定麻皮校正值和排驱压力。下图与上图采用同样的数据，只是X和Y轴采用对数显示。麻皮校正值和排驱压力会有略微的不同。

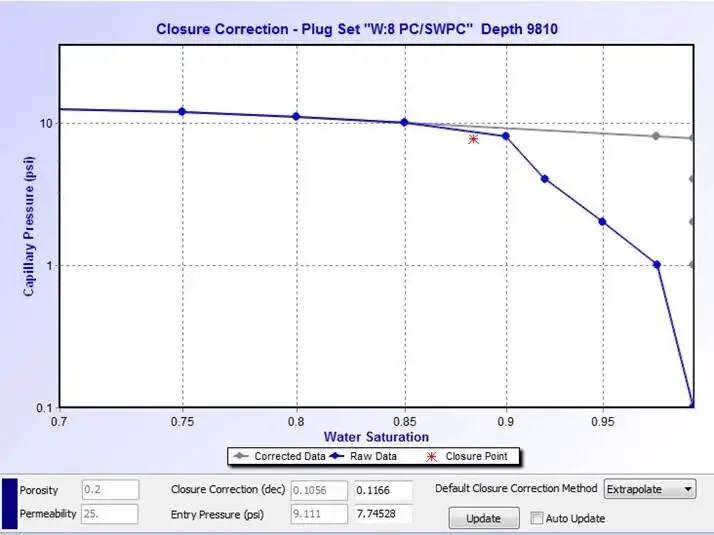

如果麻皮校正方法选择Extrapolate，则软件自动选择对数网格进行插值，如下

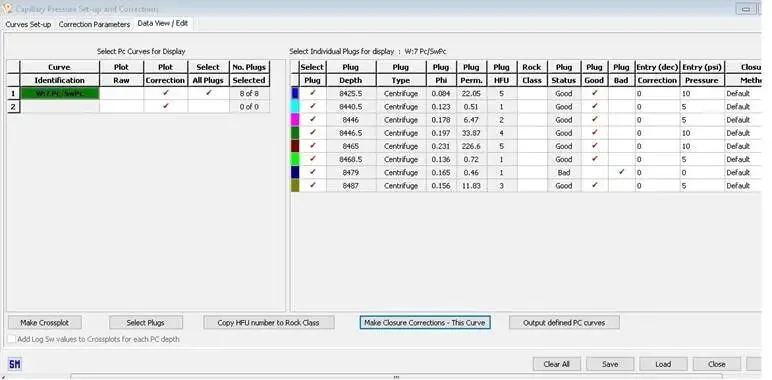

另外在窗体底部根据导入的毛管压力数据，自动显示对应岩样的孔隙度、渗透率和麻皮校正值和排驱压力，见下图。
用户可以手工输入新的麻皮校正值和排驱压力，然后单击Update按钮更新校正实际应用的值，同时重新计算校正的毛管压力曲线使用更新后的麻皮校正值。需要注意的是，如果在correction parameter窗口未选择closure correct选项，则不重新计算校正后的毛管压力曲线（拾取的值将保存在Closure Correction 和 Entry pressure 输出曲线，可以在以后进行应用）。选择Auto update复选框，则软件将根据拾取的结果自动更新主模块结果，不选择则用户需要确定是否使用拾取的结果。

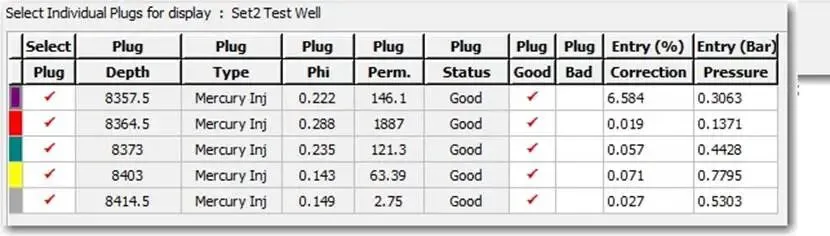

用户可通过单击Change Plug方向按钮在不同岩样塞之间变换，拾取的麻皮校正值会自动保存。为了区分交会图中的岩塞样，岩塞样的颜色也显示在窗口底部。如下
2.麻皮校正值拾取：

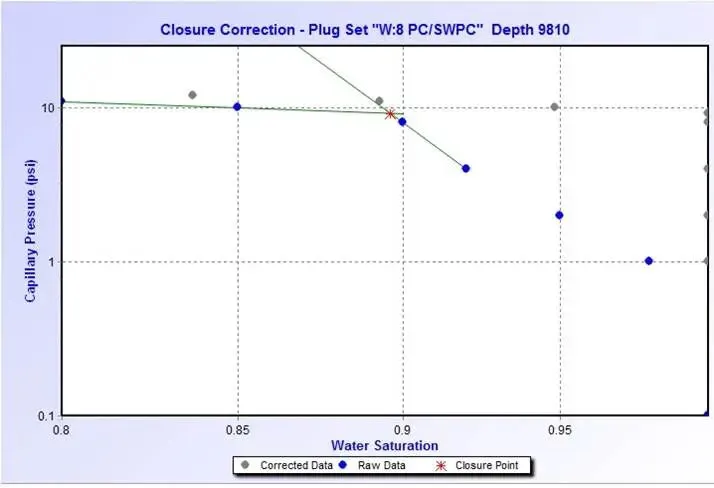

麻皮校正值Closure point的拾取有两种拾取模式。自动拾取模式：如下图，用户在麻皮校正点的大致位置（压力转折点）分别通过单击两个点子建立两条线，一条是沿毛管压力平坦部分的直线，一条是沿毛管压力降低部分的直线，软件自动给出延长线，这两条线的交点就是麻皮校正值和排驱压力。有时线不相交或者交叉点不正确，可以通过拖动红色星形点并拖动到正确位置。任何一个轴设为对数，自动拾取线都是在对数域完成的。
手工拾取模式：用户可以单击红色星形点，并拖动到正确位置。
手动模式下，自动拾取的绿色线依然显示，但是他们的截距不再用作麻皮校正点。
3.应用麻皮校正值

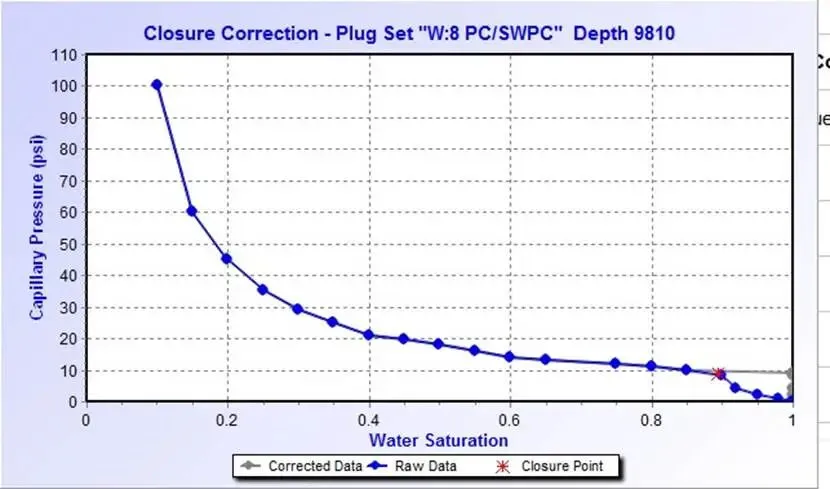

当应用Closure Correction时，有四个不同的校正方法。选择每种方法，原始的毛管压力曲线和校正德毛管压力曲线都可以显示。各种情况下，如果校正后的毛管压力曲线，有多个SW=100%的点，那么除了最后一个，其他的都设为Null value。如下：
这样做可以保证CAP Pressure Function模块曲线拟合时，受多个不同PC情况下Sw=100%的影响。
1）shift应用Shift模式时，所有的压汞饱和度值移动相同的校正量（1 - Sw Closure value）。
SwCorr = Sw (input) + (1-SwClosure)
这种方法向右以固定值(1-SwClosure)线性移动PC曲线直到麻皮校正点与SW=1 线相交。校正后的曲线以灰色显示在交会图上。
2）Proportional

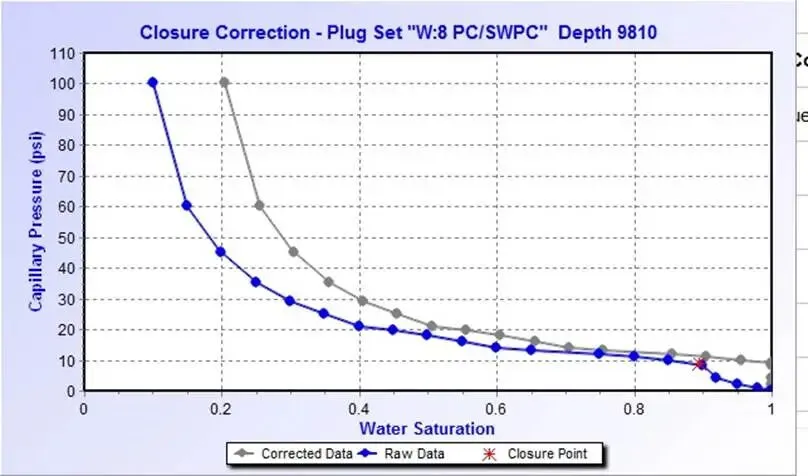

Proportional模式以岩样Sw值除以Sw麻皮校正。这种方法使高Sw值比低Sw值校正量更多。

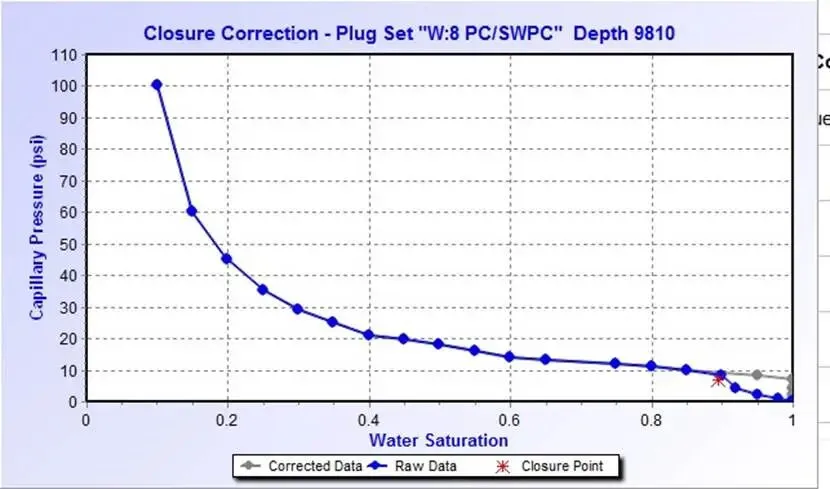

3）CropCrop模式是将高于Sw麻皮校正值的Sw值直接去掉，如下图
4） Extrapolate
Extrapolate模式使用小于麻皮校正点含水饱和度值的最近两个点进行插值，其延长线作为高于麻皮校正点的饱和度的值。排驱压力就是SW=1与插值线的交点。
