AI算力与先进制程持续升级,超低介电常数薄膜市场进入高速增长阶段

AI算力与先进制程持续升级,超低介电常数薄膜市场进入高速增长阶段

QY Research 近期推出行业报告《2026全球超低介电常数薄膜行业研究报告》,围绕超低介电常数薄膜的产品定义、制备工艺、市场规模、竞争格局、产品类型、应用领域、区域市场及产业链发展展开深入研究。随着人工智能(AI)、高性能计算(HPC)、先进逻辑芯片、Chiplet封装及高速通信技术快速发展,先进制程对互连介质材料提出了更高要求。超低介电常数薄膜凭借优异的低介电性能、低信号延迟及高可靠性,已成为先进半导体制造不可或缺的关键材料之一,市场需求持续快速增长。

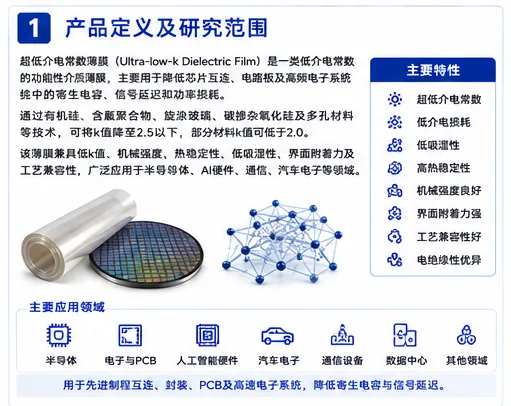

第一章 产品定义及研究范围

超低介电常数薄膜是一类具有极低介电常数的先进电子功能材料,主要用于集成电路金属互连层、先进封装、高速PCB以及高频电子器件中,以降低线路之间的寄生电容、RC延迟、串扰及信号损耗,从而提高芯片运行速度、降低功耗并改善高速信号完整性。

目前超低介电常数薄膜主要采用有机硅聚合物、碳掺杂氧化硅、有机聚合物及多孔介质等材料体系,通过旋涂、PECVD、CVD等工艺形成介质层。随着2 nm及以下先进制程不断发展,材料不仅需要具备更低的k值,还需兼顾高机械强度、低吸湿率、耐等离子体损伤、高热稳定性以及与铜互连工艺的良好兼容性,因此产品研发门槛持续提高。

按照孔隙结构划分,产品主要包括无孔型、孔隙率10%–25%及孔隙率25%–40%;按照介电常数等级划分,可分为Low-k(k:2.5–3.0)、Ultra-low-k(k:2.0–2.5)及Extreme Low-k(k<2.0)。

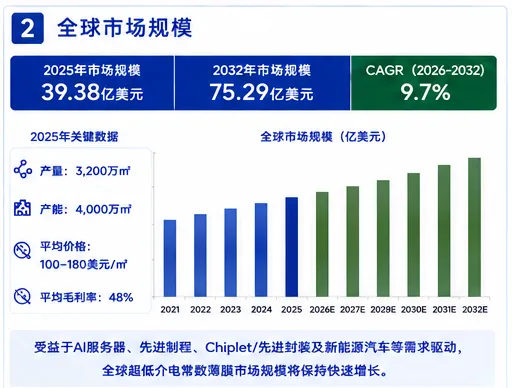

第二章 全球市场规模及供需分析

根据QYResearch调研统计,2025年全球超低介电常数薄膜市场规模约为39.38亿美元,预计2032年将达到75.29亿美元,复合增长率约为9.7%。

2025年全球超低介电常数薄膜产量约3,200万平方米,全球总产能约4,000万平方米,行业平均销售价格约100–180美元/平方米,平均毛利率约48%。

近年来,AI服务器、高带宽存储器、GPU、先进逻辑芯片以及Chiplet封装持续高速发展,使芯片互连层数量不断增加,RC Delay逐渐成为限制芯片性能的重要因素,因此Ultra-low-k介质材料需求持续提升。同时,CoWoS、Fan-Out、2.5D/3D IC等先进封装技术不断扩大低介电材料的应用范围,为行业带来新的增长动力。

从供给端来看,日本、美国等电子材料企业仍掌握高端产品核心技术,而中国企业正依托半导体国产化趋势不断加快产品研发和产业化进程,市场竞争日趋激烈。

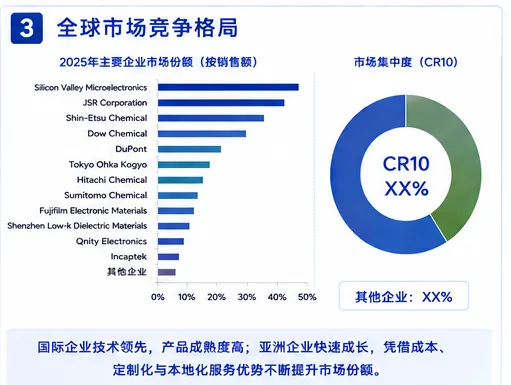

第三章 全球市场竞争格局

全球超低介电常数薄膜市场属于典型的高技术壁垒电子材料市场,目前主要由国际半导体材料企业、日本电子化学品企业及部分中国本土厂商共同参与竞争。

全球主要生产企业包括:

  • Silicon Valley Microelectronics(USA)
  • JSR Corporation(Japan)
  • Shin-Etsu Chemical(Japan)
  • Dow Chemical(USA)
  • DuPont(USA)
  • Tokyo Ohka Kogyo(Japan)
  • Hitachi Chemical(Japan)
  • Sumitomo Chemical(Japan)
  • Fujifilm Electronic Materials(Japan)
  • Shenzhen Low-k Dielectric Materials(China)
  • Qnity Electronics(China)
  • Incaptek(Switzerland)
  • Other Companies

其中,日本企业在电子化学品、高纯聚合物及Spin-on Dielectric材料方面拥有较强优势;美国企业在先进聚合物材料、半导体材料研发及高端客户认证方面保持领先;中国企业则依托晶圆制造、先进封装及电子信息产业快速发展,不断提升低k介质材料国产化能力。

未来行业竞争将逐渐从单纯降低介电常数,转向综合性能竞争,包括低介电损耗、机械强度、低吸湿率、热稳定性、工艺兼容性及长期可靠性等多个方面。

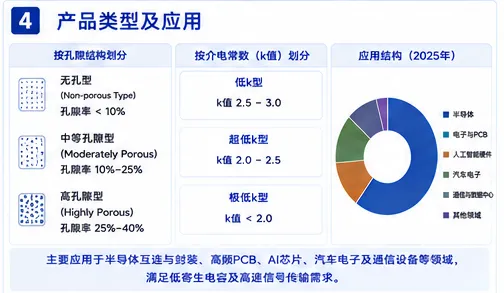

第四章 产品类型及应用

按照孔隙结构划分,超低介电常数薄膜主要包括:

  • 无孔型

    中孔型(10–25%)

    高孔隙型(25–40%)

按照介电常数等级划分,产品主要包括:

  • 低 k(k:2.5–3.0)

    超低 k(k:2.0–2.5)

    极低 k(k < 2.0)

其中,Low-k产品主要应用于成熟制程;Ultra-low-k已成为7 nm以下先进工艺的重要介质材料;Extreme Low-k则主要面向未来先进逻辑芯片、高性能AI芯片及高速互连结构。

主要应用领域包括:

  • 半导体

    电子与PCB

    AI硬件

    汽车电子

    其他

目前半导体制造仍占据最大的市场份额,而AI Hardware受益于AI服务器、高性能GPU及HBM快速增长,预计将成为未来增长最快的应用领域。

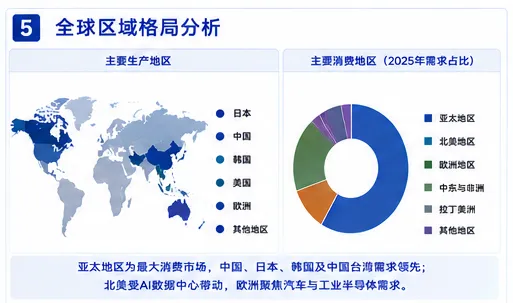

第五章 全球区域市场分析

亚洲是全球最大的超低介电常数薄膜生产和消费地区,日本、中国、中国台湾及韩国聚集了全球主要晶圆制造、先进封装及电子化学品企业,也是行业技术创新的重要中心。

北美市场主要受AI服务器、高性能计算、数据中心及先进逻辑芯片需求带动;欧洲则主要应用于汽车电子、工业电子、通信设备及功率半导体等领域。

未来随着全球半导体供应链区域化、本地化趋势增强,美国、日本、欧洲及中国均将持续加强先进电子材料自主供应能力,从而进一步推动区域市场发展。

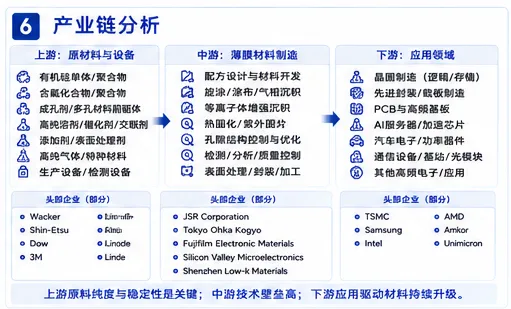

第六章 产业链分析

产业链上游主要包括高纯硅氧烷、有机聚合物、含氟聚合物、交联剂、催化剂、电子级溶剂、成孔剂、高纯气体及其他电子化学品供应商。

中游为超低介电常数薄膜制造企业,采用Spin-on、PECVD、CVD等工艺生产不同介电常数等级的电子介质薄膜,同时向客户提供前驱体材料、工艺开发及应用支持服务。

下游主要包括晶圆制造企业、先进封装企业、PCB制造商、AI服务器厂商、高速通信设备企业、汽车电子企业及科研机构。随着AI芯片、高速网络、先进封装及高频电子持续发展,对低介电、高可靠性材料提出更高要求,推动产业链持续向高性能、高纯度及国产替代方向升级。

第七章 产品规格型号和参数

典型规格范围
高端产品要求
参数说明
相对介电常数(k值)
1.7—3.0
<2.0
k值越低,通常越有利于降低互连电容及RC信号延迟。
介电损耗角正切
0.002—0.020
<0.005—0.010
数值越低,高频信号传输过程中的能量损耗越小。
孔隙率
0—40%
10%—35%
提高孔隙率可降低k值,但可能削弱机械强度和耐湿性。
平均孔径
1—20 nm
通常<5 nm
较小且均匀的孔径有利于提升结构稳定性和阻挡能力。
晶圆级膜厚
50—1,000 nm
50—300 nm
主要用于半导体后段金属互连介质层。
先进封装膜厚
1—20 μm
2—10 μm
主要用于晶圆级封装、再布线层及封装绝缘结构。
PCB及电子薄膜厚度
10—100 μm以上
按客户设计确定
主要用于高频基板、封装载板和柔性电子材料。
膜厚均匀性
±2%—±5%
接近±2%
影响晶圆制程一致性、良率及电气性能稳定性。
击穿强度
2—8 MV/cm
>5 MV/cm
反映材料承受高电场而不发生绝缘击穿的能力。
体积电阻率
>10¹³ Ω·cm
>10¹⁵ Ω·cm
数值越高,材料绝缘性能通常越好。
漏电流密度
10⁻⁹—10⁻⁶ A/cm²
接近10⁻⁹ A/cm²
影响芯片功耗和介质层长期电气可靠性。
吸水率
0.1%—1.0%
<0.2%—0.5%
水分可能导致k值上升、漏电增加及界面性能下降。
弹性模量
2—15 GPa
根据制程平衡设计
高孔隙率产品的弹性模量通常相对较低。
薄膜硬度
0.2—2.0 GPa
>0.5 GPa
影响材料抗划伤、抗裂及化学机械抛光适应能力。
断裂韧性
0.2—1.0 MPa·m¹ᐟ²
越高越好
反映薄膜抵抗裂纹扩展和机械损伤的能力。
界面附着强度
5—30 MPa
>15 MPa
影响材料与铜、阻挡层、基板及封装结构之间的可靠性。
玻璃化转变温度
250—450°C
>350°C
反映聚合物或杂化材料的高温结构稳定性。
热分解温度
>350°C
>400°C
决定材料能否适应半导体及封装热处理工艺。
工艺耐受温度
300—425°C
接近400—425°C
主要取决于沉积、固化和后段互连工艺要求。
热膨胀系数
20—80 ppm/°C
<40 ppm/°C
较低热膨胀系数有利于减少热循环应力和界面失效。
金属杂质含量
ppm至ppb级
ppb级
半导体级产品需严格控制钠、钾、铁、铜等金属杂质。
颗粒及缺陷水平
按晶圆和节点要求控制
超低颗粒水平
直接影响晶圆缺陷率、制程良率和器件可靠性。

第八章 未来展望

未来,随着2 nm及以下先进制程、Chiplet、高带宽存储器、AI服务器、高性能GPU及高速光通信持续发展,超低介电常数薄膜市场将继续保持高速增长。未来产品研发将重点围绕更低介电常数、更低介电损耗、更高机械强度、更低吸湿率、更优热稳定性及更高工艺兼容性展开,同时兼顾先进封装及高速互连对长期可靠性的要求。伴随全球半导体产业持续扩产及国产替代不断推进,超低介电常数薄膜将在未来先进电子材料体系中发挥更加重要的作用。

报告推荐

QY Research 长期跟踪全球电子材料及半导体材料市场,发布《全球与中国超低介电常数薄膜行业研究报告》,涵盖市场规模、竞争格局、产品技术、应用领域、产业链、区域市场及未来发展趋势等内容,为材料企业、半导体制造商、投资机构及科研院所提供专业的数据支持与市场分析。

https://www.qyresearch.com/reports/5901536/ultra-low-k-dielectric-film

详细报告章节大纲

第1章:超低介电常数薄膜产品定义、研究范围及统计口径。

第2章:全球市场规模、产能、产量、销量、销售收入及未来预测。

第3章:全球主要区域市场分析,包括北美、欧洲、亚太及其他地区。

第4章:全球主要生产企业竞争格局、市场份额及企业分析。

第5章:主要企业基本情况、产品介绍、技术特点及经营分析。

第6章:按产品类型分析全球市场规模及发展趋势。

第7章:按应用领域分析全球市场需求及增长趋势。

第8章:产业链分析,包括原材料、生产工艺、销售渠道及下游客户。

第9章:行业发展驱动因素、市场机遇、技术趋势、政策环境及挑战分析。

第10章:研究结论与未来市场展望。
