ArcMap插件分享,GisToolbox插件V1.0.0

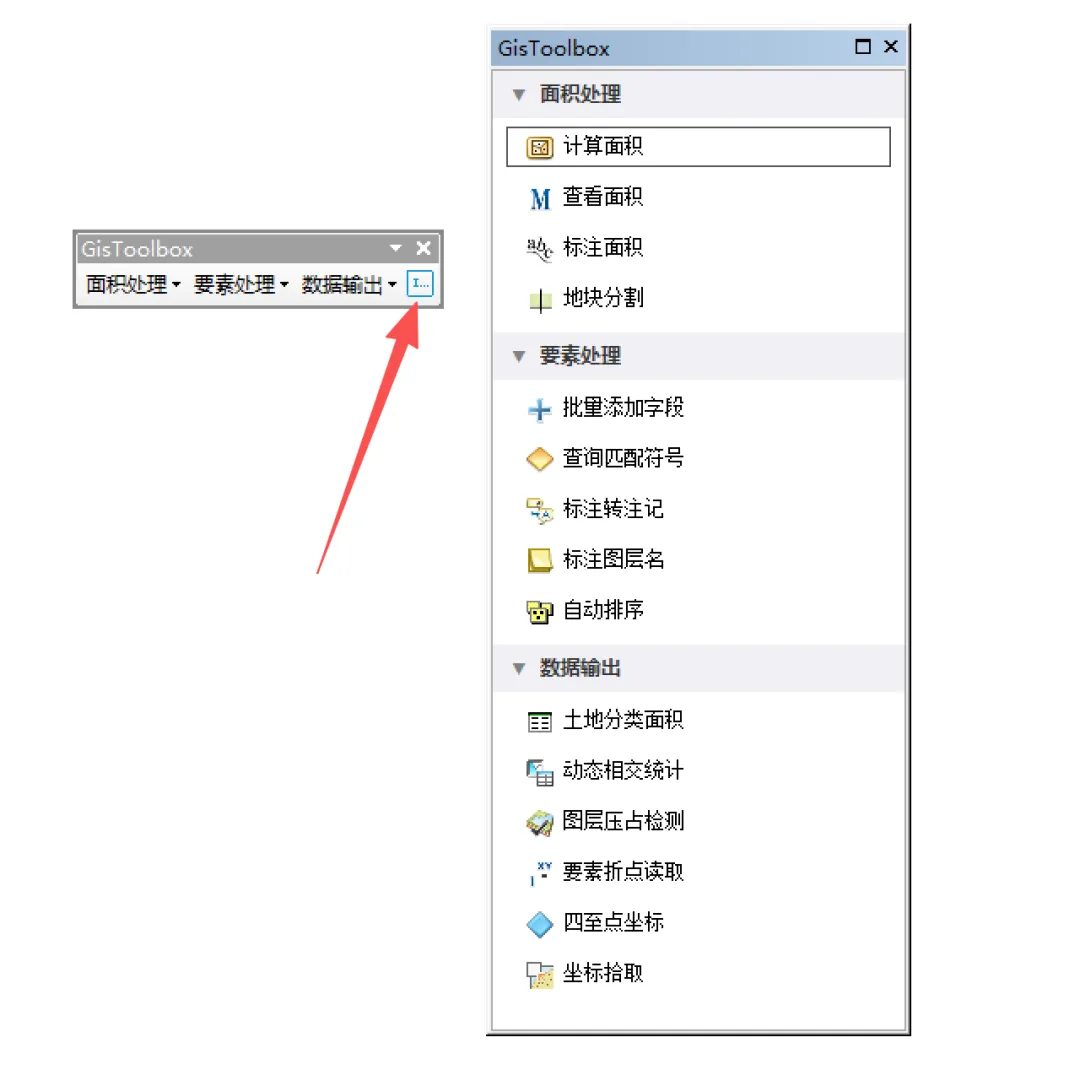

先搞懂：工具条 vs 侧边栏

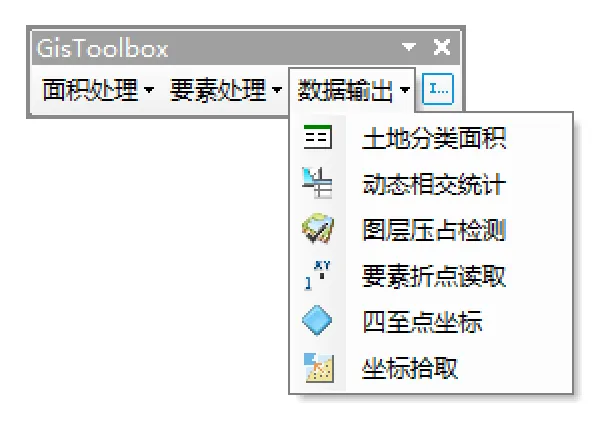

🔹 工具条

安装后打开 ArcMap 自动出现在顶部，名称就是 GisToolbox。上面有三个下拉菜单（面积处理/要素处理/数据输出），点开就是功能列表；最右边还有一个「工具箱侧边栏」按钮，它是侧边栏的开关。

🔹 侧边栏

点工具条上的「工具箱侧边栏」按钮，右侧滑出一个停靠面板。里面三个分组可折叠，点标题展开/收起。你展开哪些、折叠哪些，下次打开 ArcMap 还是那样——状态自动记到本地。

习惯菜单操作就用工具条；习惯常驻面板一键点就用侧边栏。功能完全一样。

⚠️ 注意：「标注面积」「地块分割」「坐标拾取」是交互工具（Tool），点一下激活，再到地图上用鼠标操作；其余是按钮（Button），点一下直接执行。和 ArcMap 原生的"识别""测量"一个道理。

安装

双击 GisToolbox.esriAddIn 安装包，一路下一步完成安装。打开 ArcMap，工具条默认就显示在顶部；如果没显示，去菜单 「自定义」→「工具条」勾选 「GisToolbox」。

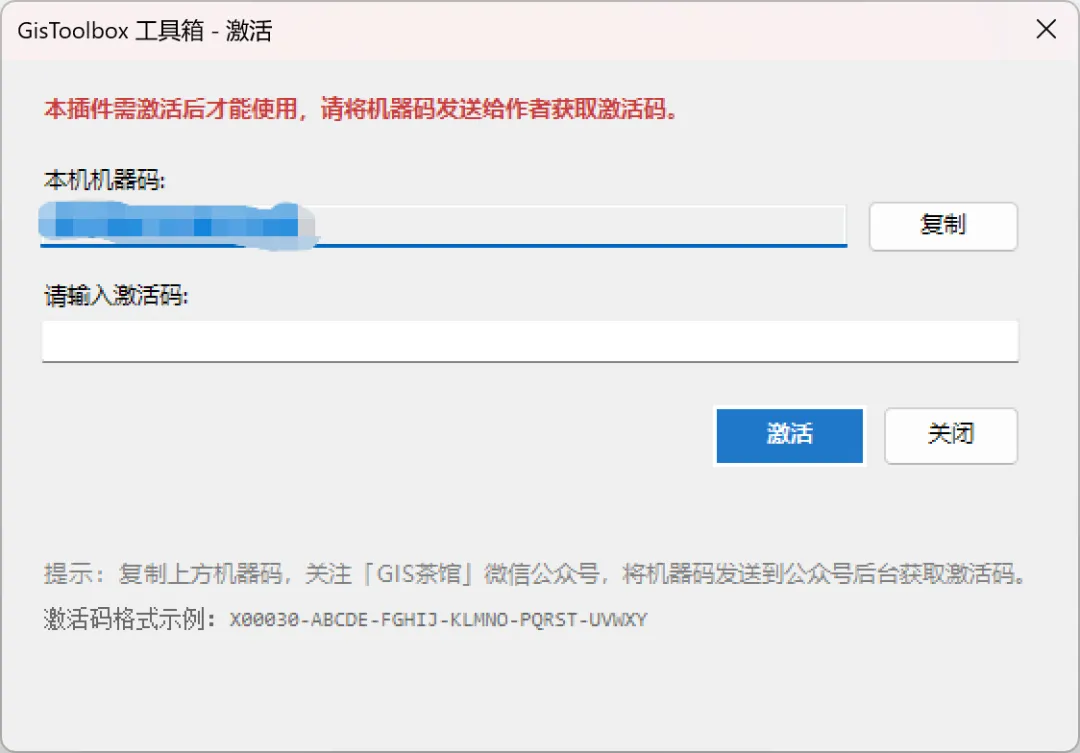

🔑 激活授权

插件采用机器码授权，首次使用需激活。激活码可设置有效期（如 30 天、90 天、永久），过期后需重新激活。

激活步骤：

① 点击工具条上任意功能按钮，自动弹出激活窗口

② 复制窗口中显示的「机器码」

③ 关注本公众号，将机器码发送到公众号后台

④ 作者根据机器码和授权期限生成「激活码」，通过公众号回复给你

⑤ 将激活码粘贴到输入框，点击「激活」即可使用

💡 提示：激活码与当前电脑绑定，换电脑需重新激活；激活信息保存在本机，不影响系统其他软件。

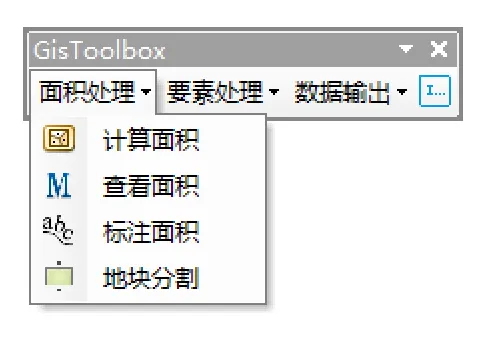

面积处理组

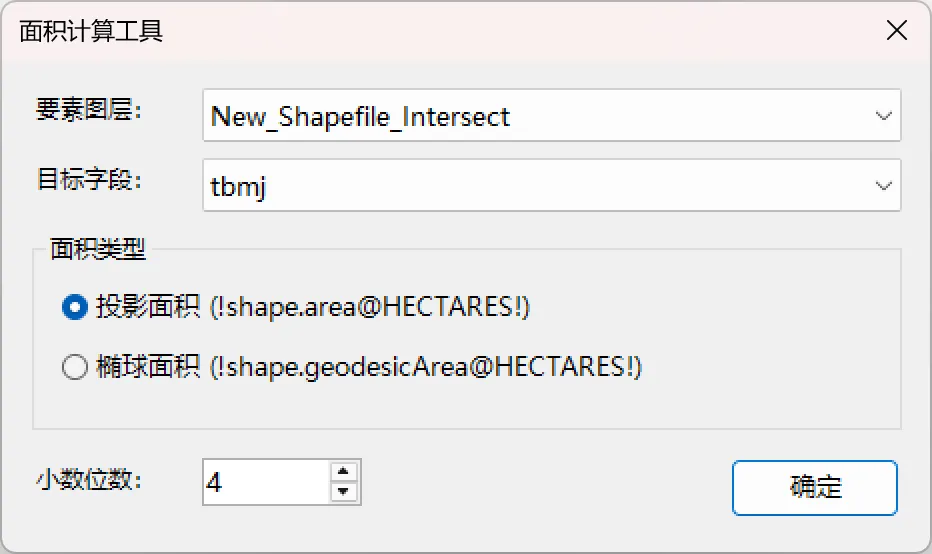

📐 功能①：计算面积（写进字段）

把面积计算结果写进图层属性表字段，方便后续制表、统计。点按钮弹窗"面积计算工具"，主要做两件事：

① 字段怎么处理（重点）

• 图层没有双精度字段 → 下拉框只显示"创建新字段 shp_area"，自动新建一个 DOUBLE 字段（精度 15，小数位你定）

• 图层已有双精度字段 → 下拉框列出这些字段，你选一个写入，不会自动新建 shp_area

• 选"创建新字段"时，若 shp_area 已存在则复用，不重复加

② 算什么、单位是什么

• 只算公顷一种单位（用 ArcMap 内置 @HECTARES）

• 投影面积 / 椭球面积二选一（你选）

• 小数位 0~10 位可设，默认 4 位

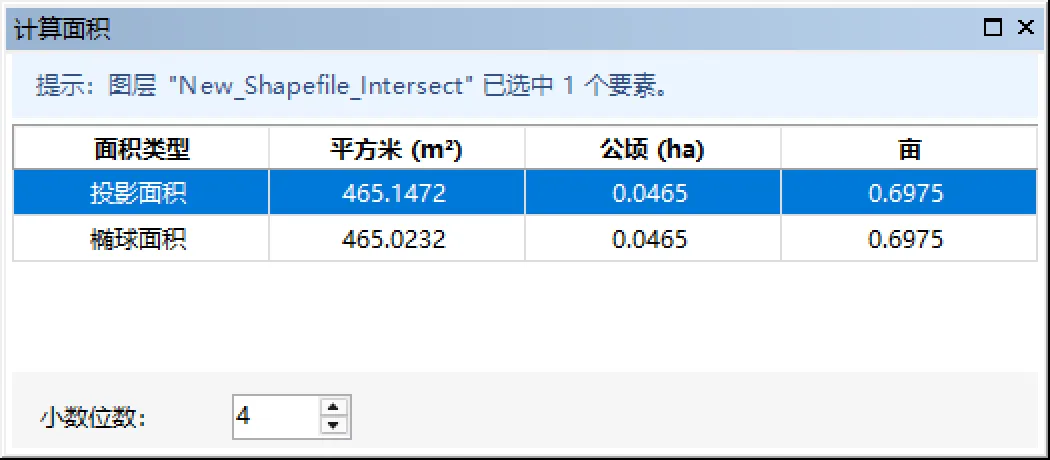

📐 功能②：查看面积（实时停靠窗口）

点按钮打开一个停靠窗口，实时显示当前选中要素的面积。选中不同要素，150 毫秒内自动刷新，不用手动点。

• 同时显示投影面积和椭球面积两行

• 每行 4 列：平方米 / 公顷 / 亩

• 亩 = 公顷 × 15（从公顷推，不从平方米直推）

• 支持多要素同时选中——面积累加后显示

• 小数位 0~10 可调，改了立即刷新

• 双击单元格可复制数值到剪贴板

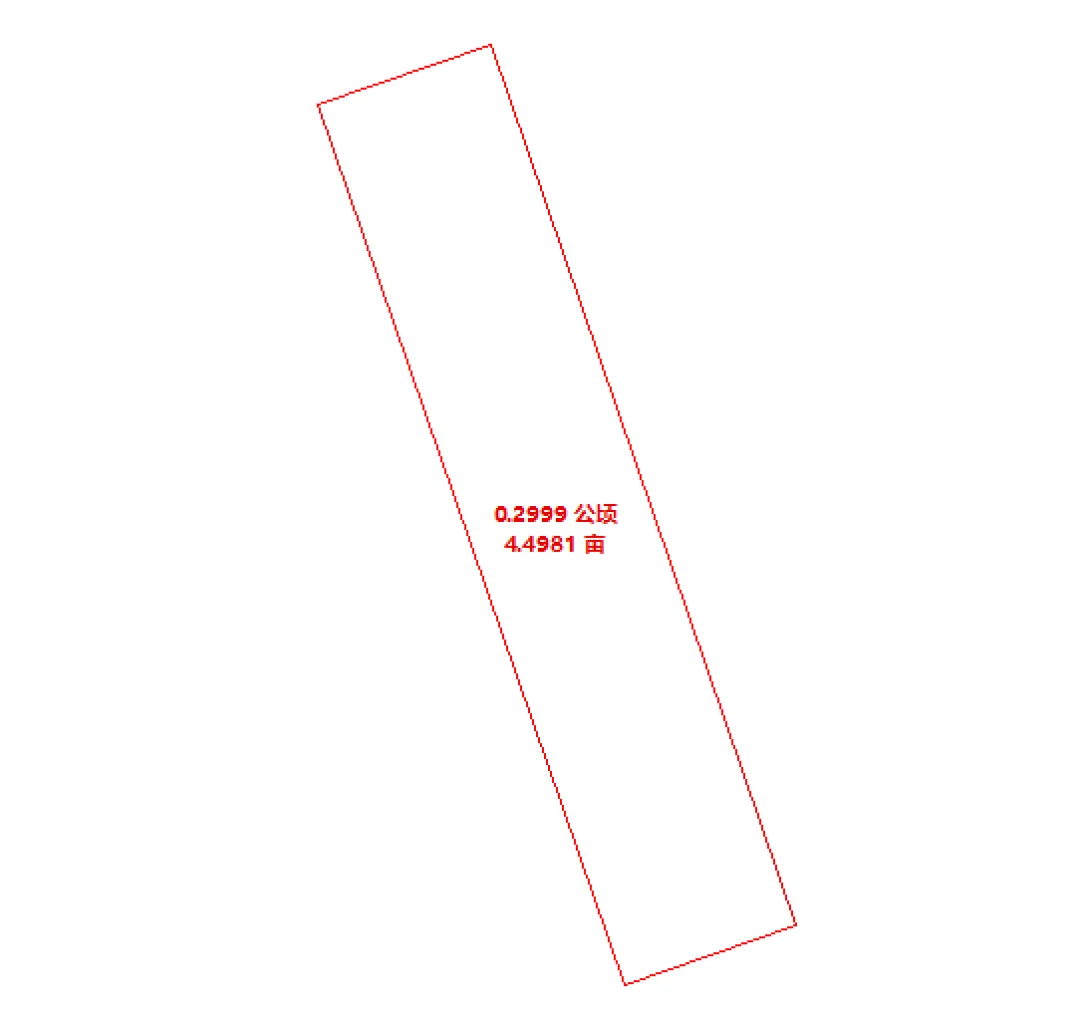

📐 功能③：标注面积（点哪标哪）

交互工具。激活后左键点击任意面要素，自动在要素可见范围内加一个红色面积标注，内容两行：X.XXXX 公顷 / X.XXXX 亩。

• 不需要先选中要素，点击直接识别（不改选择集）

• 内容列表要先选中一个面图层，且图层可见

• 标注位置保证落在要素内部（取要素与视图范围的交集标签点）

• 缩放/平移地图时，标注位置和面积自动跟随刷新

• 切换其他工具时自动清除所有标注

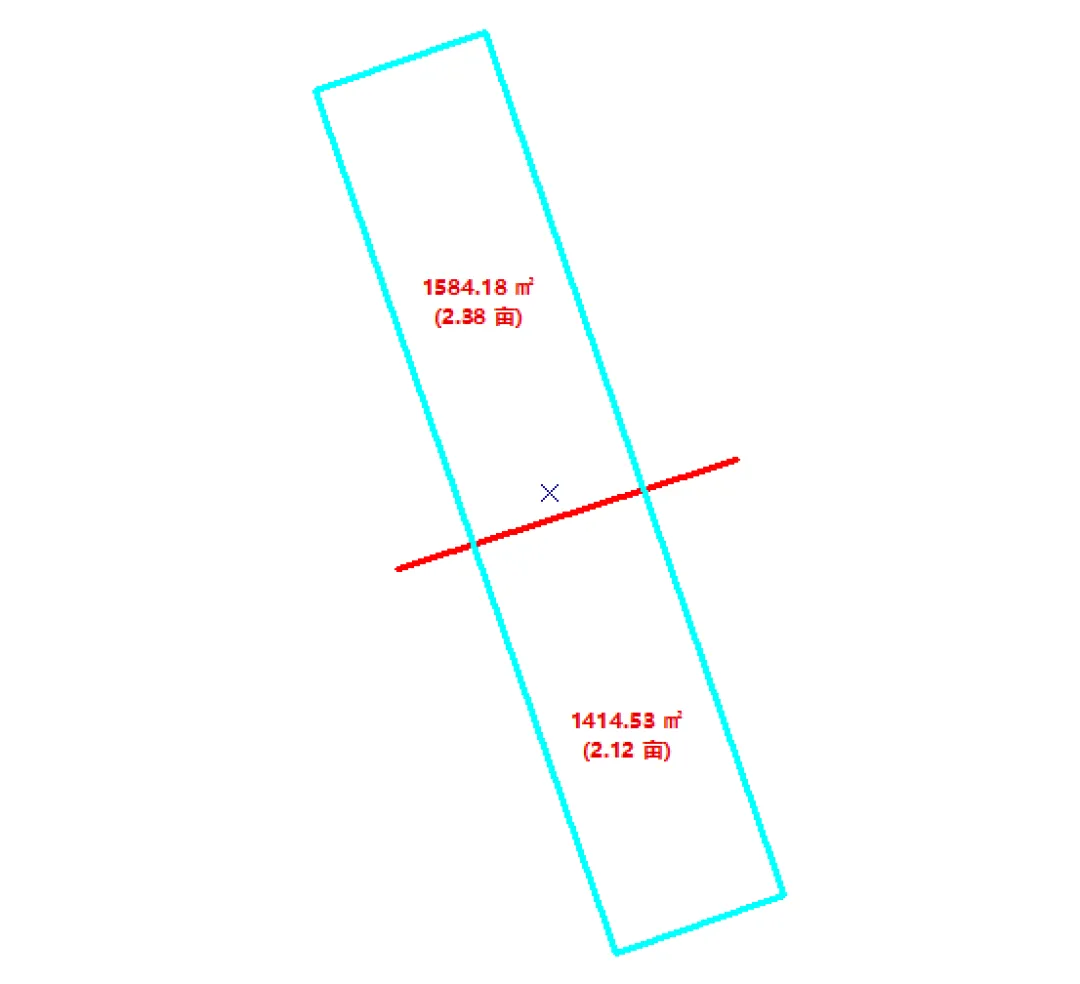

📐 功能④：地块分割（边切边显数）

交互工具。核心卖点是"画线时实时显示两侧面积"——第一个点落下去后，鼠标移动过程中，切割线两边各自多少平方米、多少亩，同步显示，不用等画完。

完整流程

① 必须先启动编辑会话，否则工具激活即弹窗退出

② 激活时自动检测选中面要素：有→直接进切割模式；无→进选择模式，左键点地图选一个面要素

③ 切割模式下左键采集点（带捕捉），鼠标移动时红色折线预览 + 两侧面积标注实时更新

④ 双击或右键完成切割（至少 2 个点）；ESC取消当前绘制

⑤ 切割线自动双向延长确保穿过整个多边形，删除原要素、生成两个新要素并保留全部属性，支持撤销

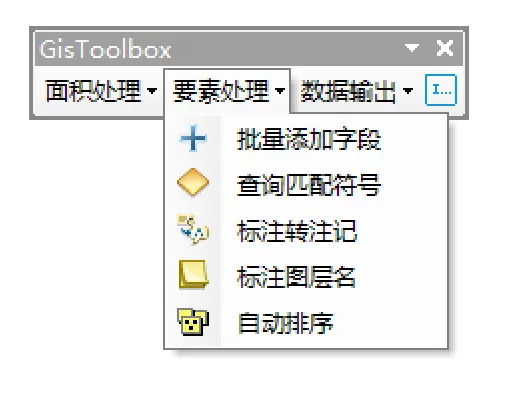

要素处理组

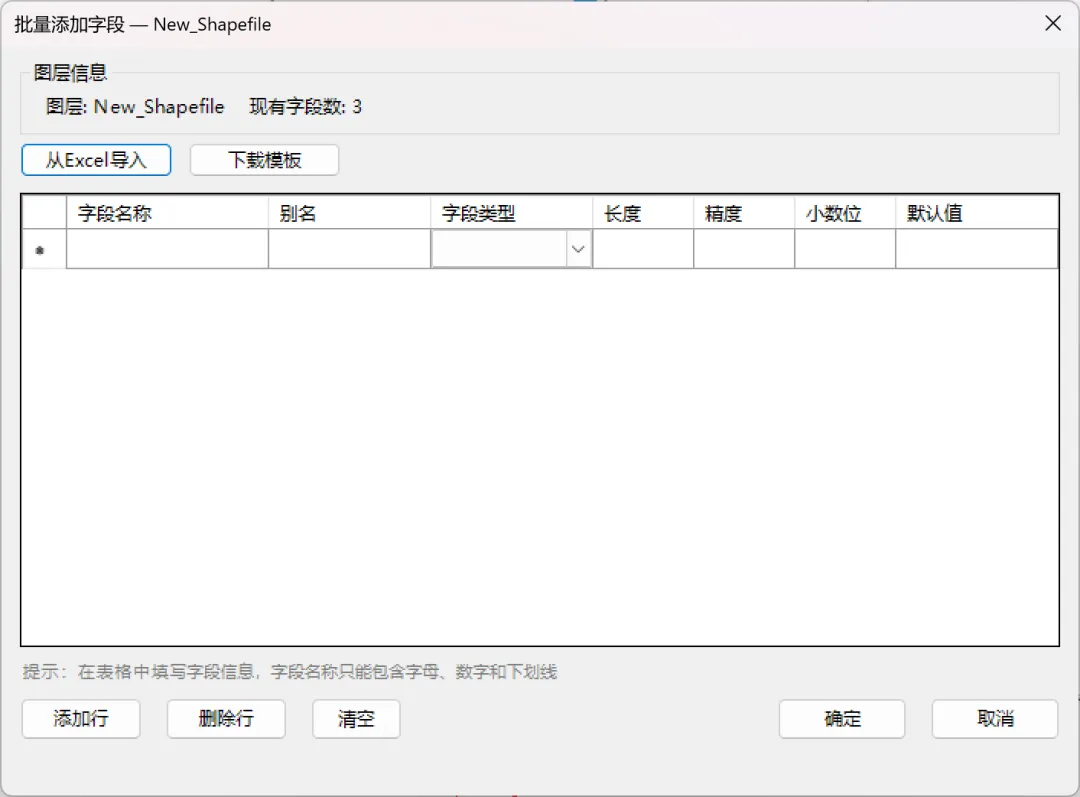

✏️ 功能⑤：批量添加字段

内容列表选中要素图层，点按钮弹配置窗口。支持手动填和Excel 导入两种方式。

• 表格 7 列：字段名称/别名/字段类型/长度/精度/小数位/默认值

• 字段类型 7 种：文本、短整型、长整型、浮点型、双精度、日期、Blob

• 字段名实时校验：只允许字母/数字/下划线，不能与现有字段重名

• Excel 导入：第 1 行表头，第 2 行起数据；类型填错自动回退"文本"

• 可点"下载模板"生成空白 字段模板.xlsx

• 填了默认值的，只给值为空的要素赋值，不会覆盖已有数据

完成后弹结果报告：成功 X 失败 Y + 逐字段明细。

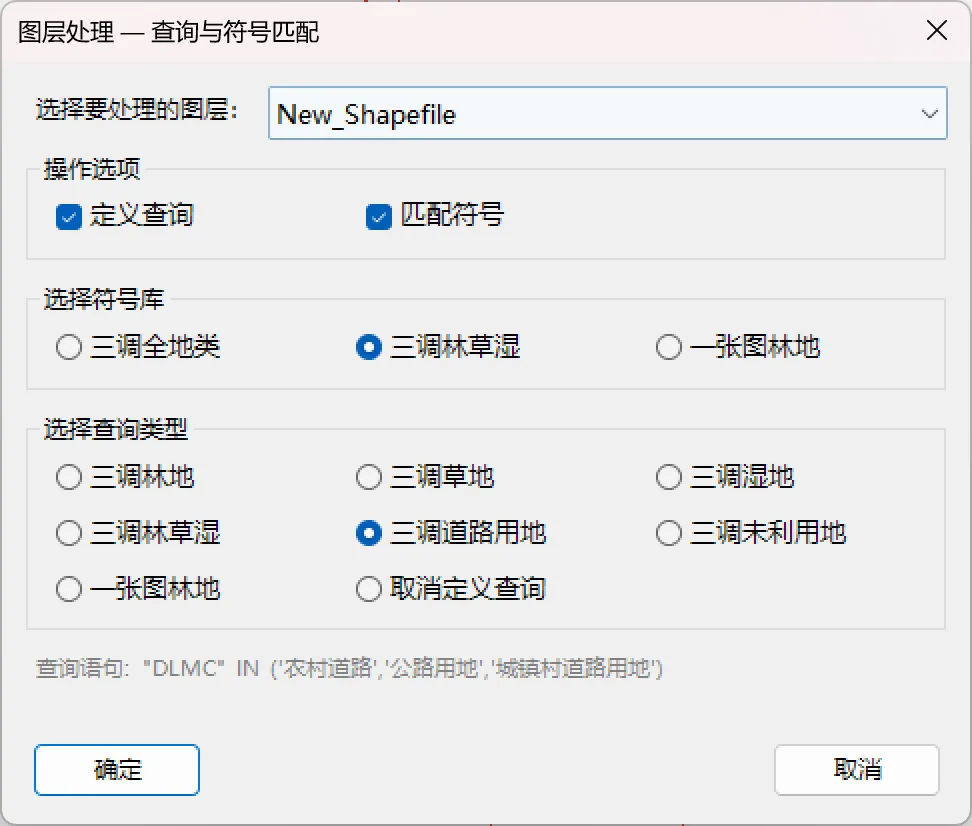

✏️ 功能⑥：查询匹配符号（三调符号化）

点按钮弹窗，可同时做两件事：定义查询（按地类筛选）+ 匹配符号（自动符号化）。

• 符号库三选一：三调全地类 / 三调林草湿 / 一张图林地

• 查询类型：三调林地/草地/湿地/林草湿/道路/未利用地/一张图林地/取消查询

• 匹配依据：三调全地类按 DLMC 字段；林草湿/一张图直接套 .lyr 渲染器

• 支持面/线/点所有要素图层（按几何类型自动选符号类别）

• 符号库打包在插件里，首次用释放到临时目录，结果报告会列出未匹配的地类名

✏️ 功能⑦：标注转注记

把图层的动态标注转成地图注记（固定在要素位置，不随缩放跳动）。无弹窗，点一下直接执行。

• 转换内容列表中选中的图层（支持多选）

• 只转当前可见范围内的要素，不全量转

• 输出到地图注记层，命名规则：原图层名_注记

• 转换后自动关闭原图层标注（避免重叠）

• 图层没设标注或没要素会跳过并提示

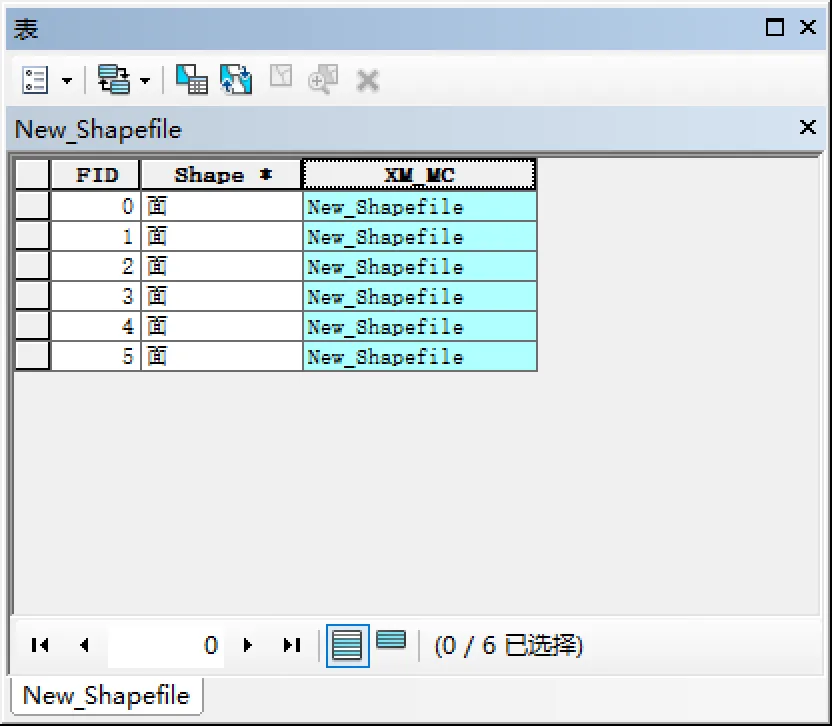

✏️ 功能⑧：标注图层名

给选中图层加一个 XM_MC 字段（文本，长度 254），把图层名写进每个要素。

• 支持多选图层（Ctrl/Shift 多选）

• 字段已存在则复用，不存在则新建

• 覆盖所有要素的值（不是只填空值）

• 执行前有确认弹窗，没编辑会话会自动启停

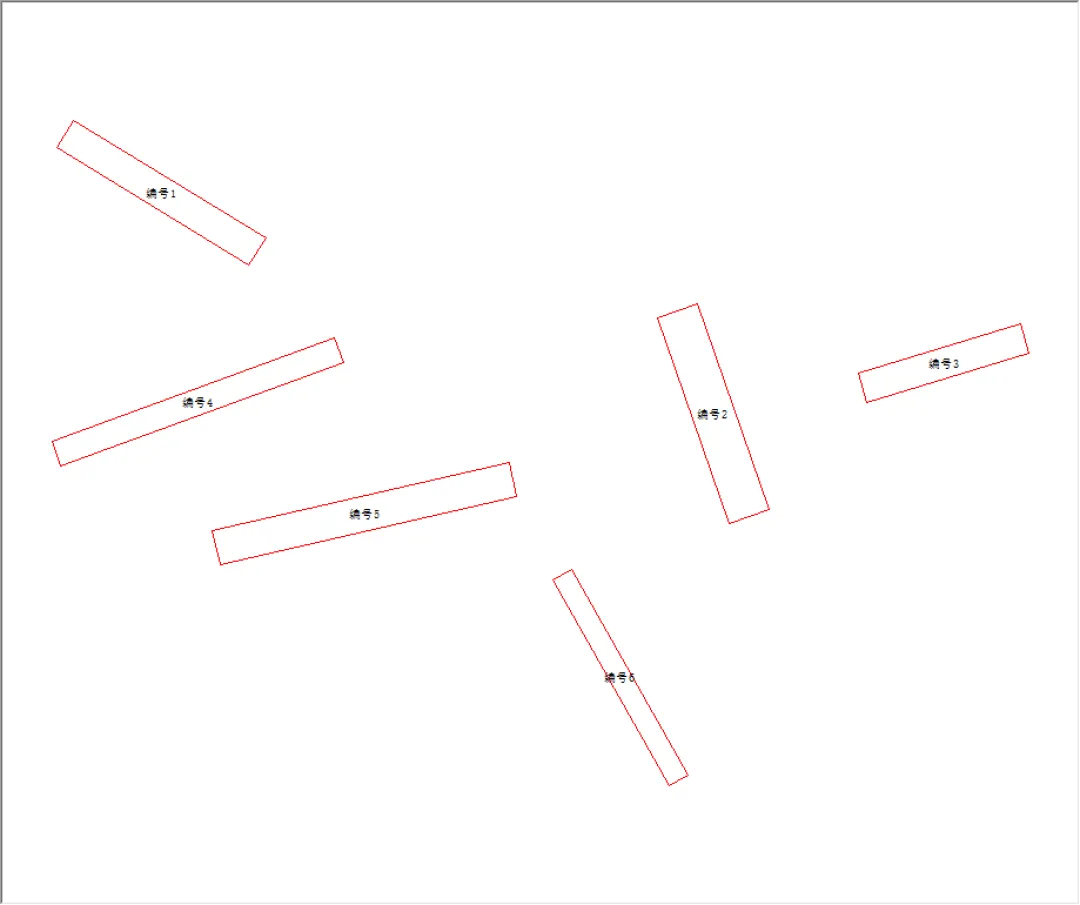

✏️ 功能⑨：自动排序（空间编号）

按从上到下、从左到右给要素编号，写入字段。

• 字段名固定为「序号」（中文）

• 必须预先存在该字段，没有则报错退出（按钮也会置灰）

• 编号从 1 开始递增

• 参考点：要素外包矩形左上角（X 最小、Y 最大）

• 遵守图层的定义查询——只编号符合查询的要素

数据输出组

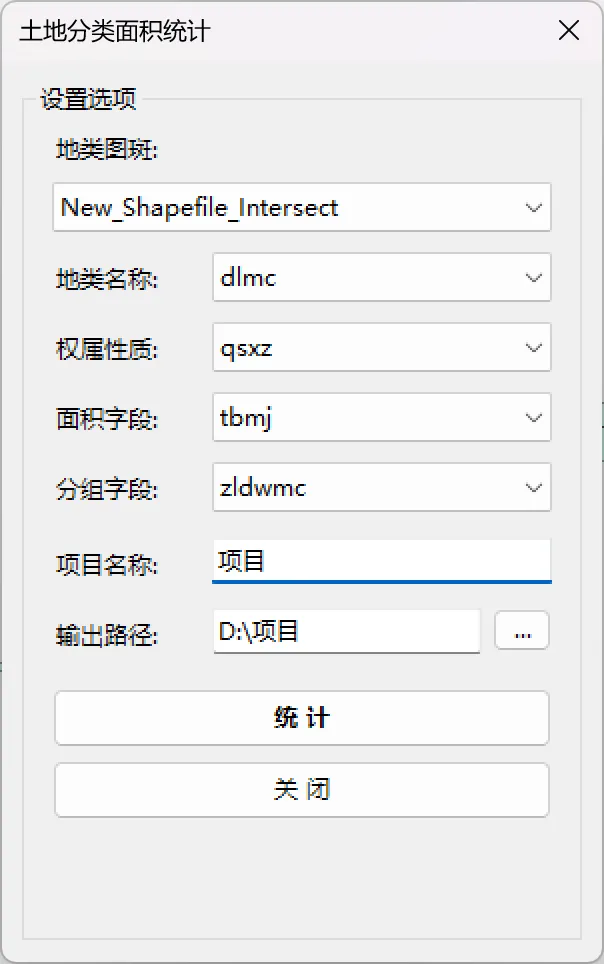

📤 功能⑩：土地分类面积统计

选面图层，点"统计"直接生成 Excel（无预览表）。默认自动匹配字段：地类名称 DLMC、权属性质 QSXZ、面积 TBMJ、分组 ZLDWMC。

• 一个 Excel 文件 3 个 Sheet：权属性质 / 权属单位 / 地类汇总表

• 三级表头：一级地类（跨列合并）→ 二级小计 + 明细编码

• 面积读 TBMJ 字段（假设单位公顷），4 位小数，0 显示空白

• 全表宋体、内容居中、合并单元格加粗、连续细边框

• 文件名 土地分类面积表--项目名.xlsx，默认存 MXD 同目录

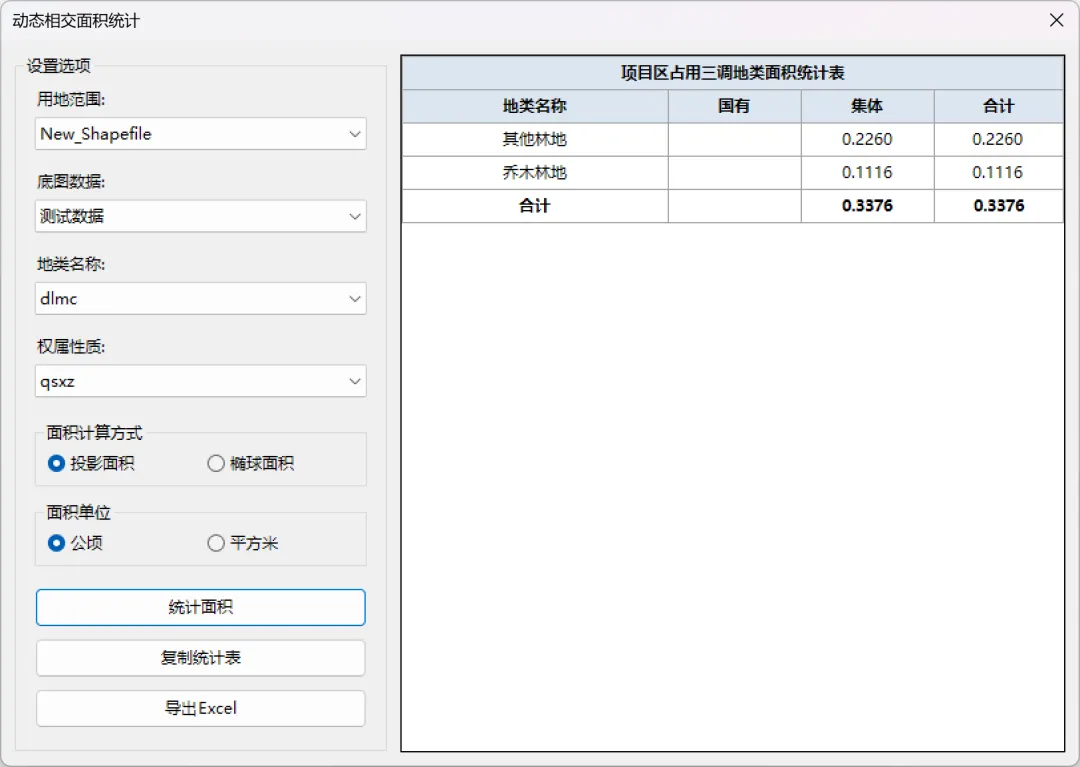

📤 功能⑪：动态相交统计

选两个面图层：用地范围（项目区）+ 底图数据（三调图层），两者不能相同。自动做空间相交，统计项目区占用各地类面积。

• 面积算法二选一：投影面积（默认）/ 椭球面积（比例法推算）

• 单位二选一：公顷（默认）/ 平方米

• 权属归类：QSXZ 为 10/20 归国有，其余归集体；DLMC 空归"未分类"

• 右侧实时预览表（地类/国有/集体/合计），4 位小数

• 支持复制统计表到剪贴板 + 导出 Excel

• 文件名 项目区占用三调地类面积统计表.xlsx

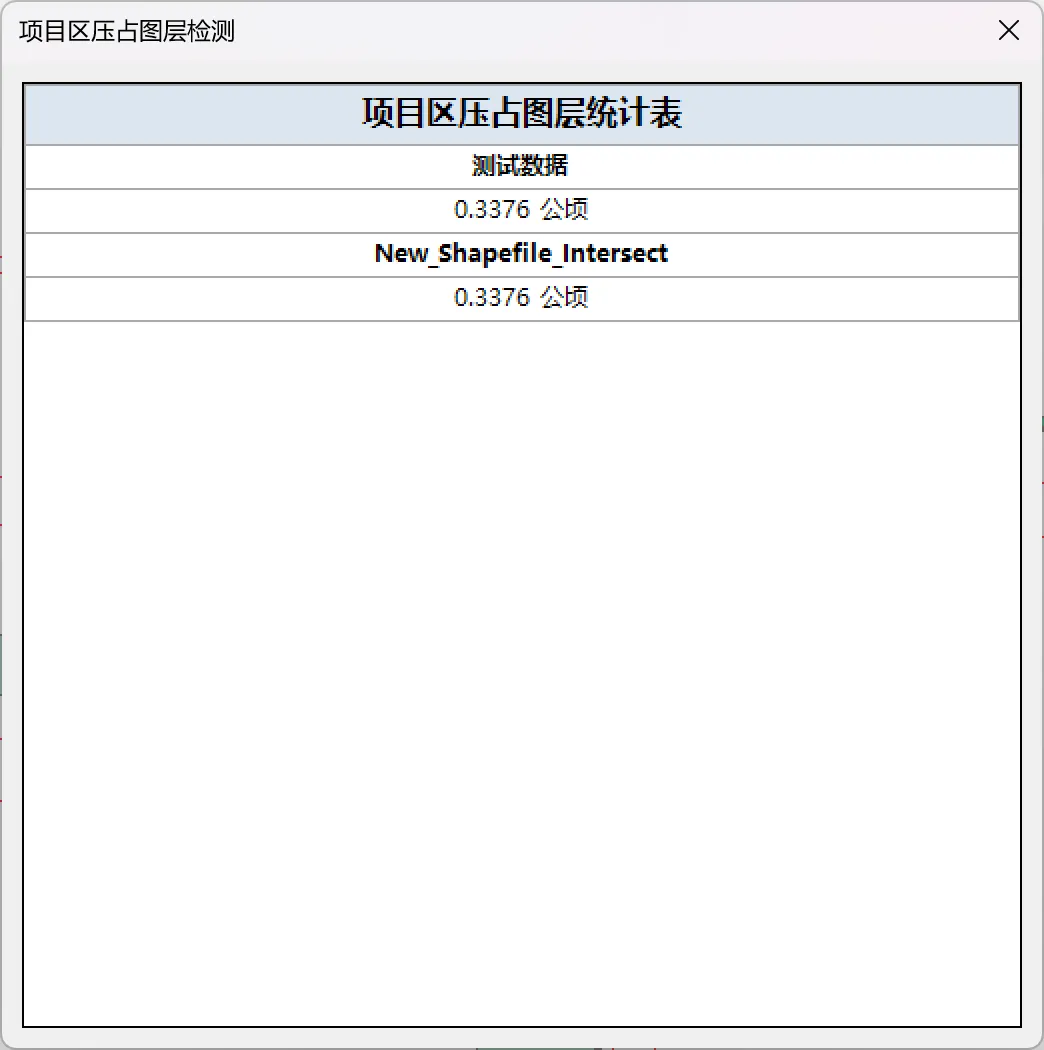

📤 功能⑫：图层压占检测

先在内容列表选中一个面图层作为项目区，再点按钮。窗口打开即自动计算，检测项目区压占了地图里哪些可见面图层、各压多少面积。

• 用数据框坐标系统一计算，地理坐标系算椭球面积，投影坐标系算平面面积

• 结果公顷单位，4 位小数，按面积从大到小排

• 排除项目区自身，父图层组隐藏的子图层不参与

• 只读展示，无复制、无导出（需要可截图）

• 面积≤0 的图层不显示，统计失败的图层单独列原因

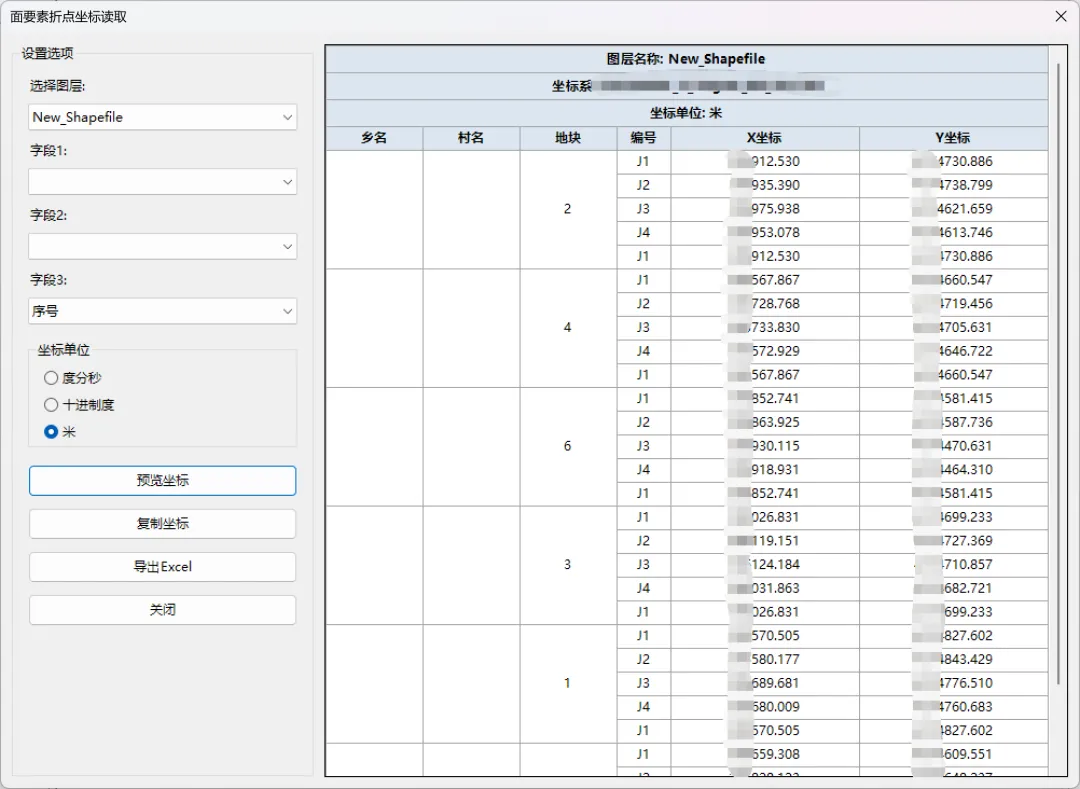

📤 功能⑬：要素折点读取

读取选中图层的全部要素折点坐标（不是只读选中的要素），右侧表格预览，可复制、可导出 Excel。

• 三种格式三选一（默认"米"）：米(F3) / 十进制度(F8) / 度分秒（不带东南西北方向字）

• 坐标系：先投到数据框坐标系，再按单位格式化

• 折点编号：首尾点都标 J1（面要素闭合），中间 J2、J3…

• 前 3 列（乡名/村名/地块）按要素纵向合并

• 文件名 项目坐标表.xlsx

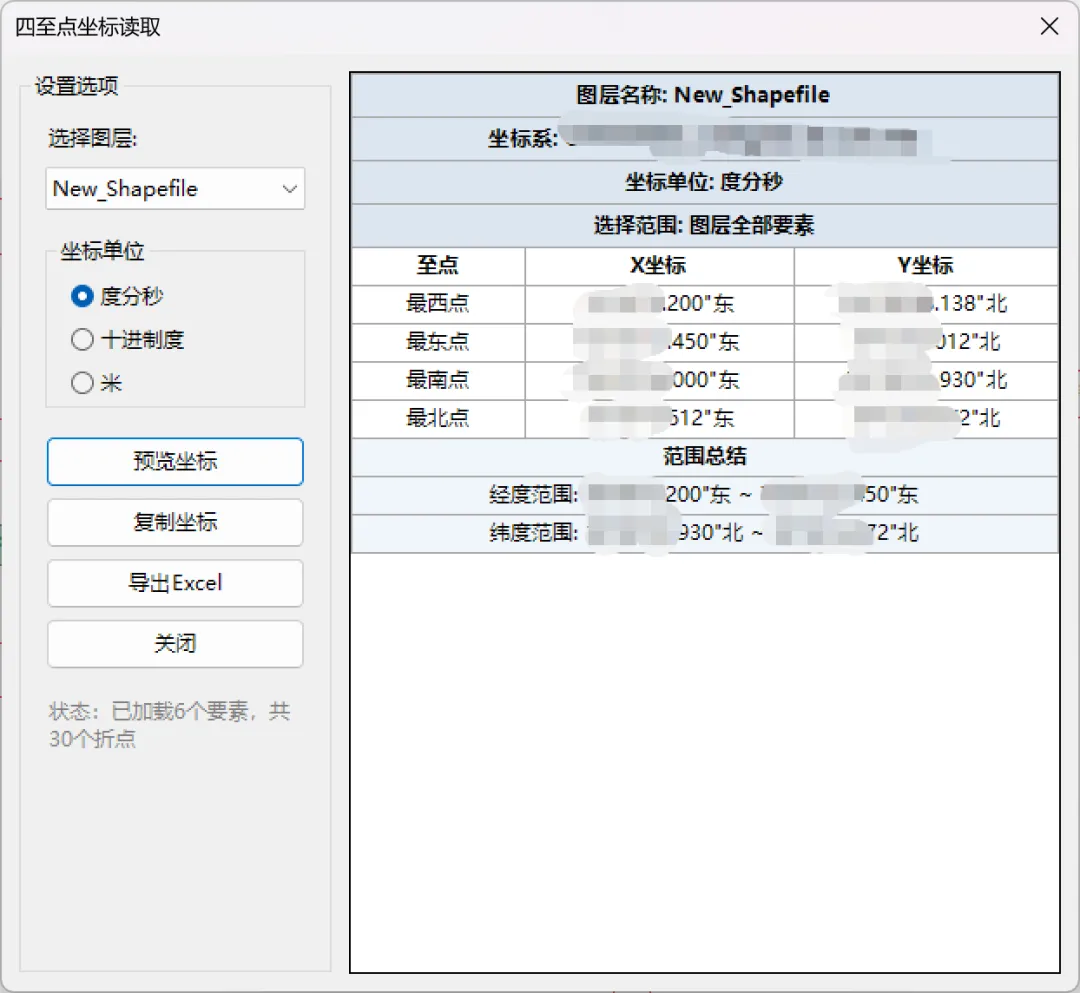

📤 功能⑭：四至点坐标

提取要素的东、南、西、北四至点。关键：从实际折点取极值，不是取包络盒角点——保证四至点落在要素真实边界上。

• 读取范围：有选中要素读选中的，没选中读全部

• 三种格式三选一（默认"米"）：米(F3) / 十进制度(F6) / 度分秒（带东/西/南/北方向字）

• 表格 4 行：最西点/最东点/最南点/最北点

• 末尾附"范围总结"：X/Y 范围或经纬度范围

• 支持复制 + 导出 Excel（宋体+Times New Roman），文件名 四至点坐标表.xlsx

📤 功能⑮：坐标拾取（交互工具）

交互工具。激活后鼠标变十字，状态栏实时显示当前位置坐标，格式：经度, 纬度 | XY: x, y。

• 左键点击：坐标复制到剪贴板（经纬度在前，XY 在后），状态栏提示"✓ 已复制"

• 右键或 ESC：退出拾取模式

• 坐标系固定转 CGCS2000（WKID 4490），经纬度 6 位小数

• 不弹窗，全靠状态栏反馈，避免工具失活

重要：面积口径别搞混

⚠️ 为什么要区分投影面积和椭球面积？投影面积受坐标系投影变形影响，椭球面积才是法定口径。三调、林草报批都用椭球面积。

常见问题

Q1：支持哪些 ArcMap 版本？

A：ArcMap 10.8.2 系列可用，基于 .NET Framework 4.7.2 + ArcObjects 开发。遇到问题后台留言。

Q2：计算面积和查看面积有什么区别？

A：计算面积把结果写进属性表字段（持久化，可制表），只算公顷；查看面积是实时停靠窗口（不写字段），同时显示投影/椭球两种、㎡/公顷/亩三种单位，随选中要素自动刷新。

Q3：地块分割切不出来？

A：检查四点：①先启动编辑会话（必须）；②有选中面要素（没有会先进选择模式，点地图选一个）；③画线至少 2 个点；④双击或右键完成（不是左键）。
