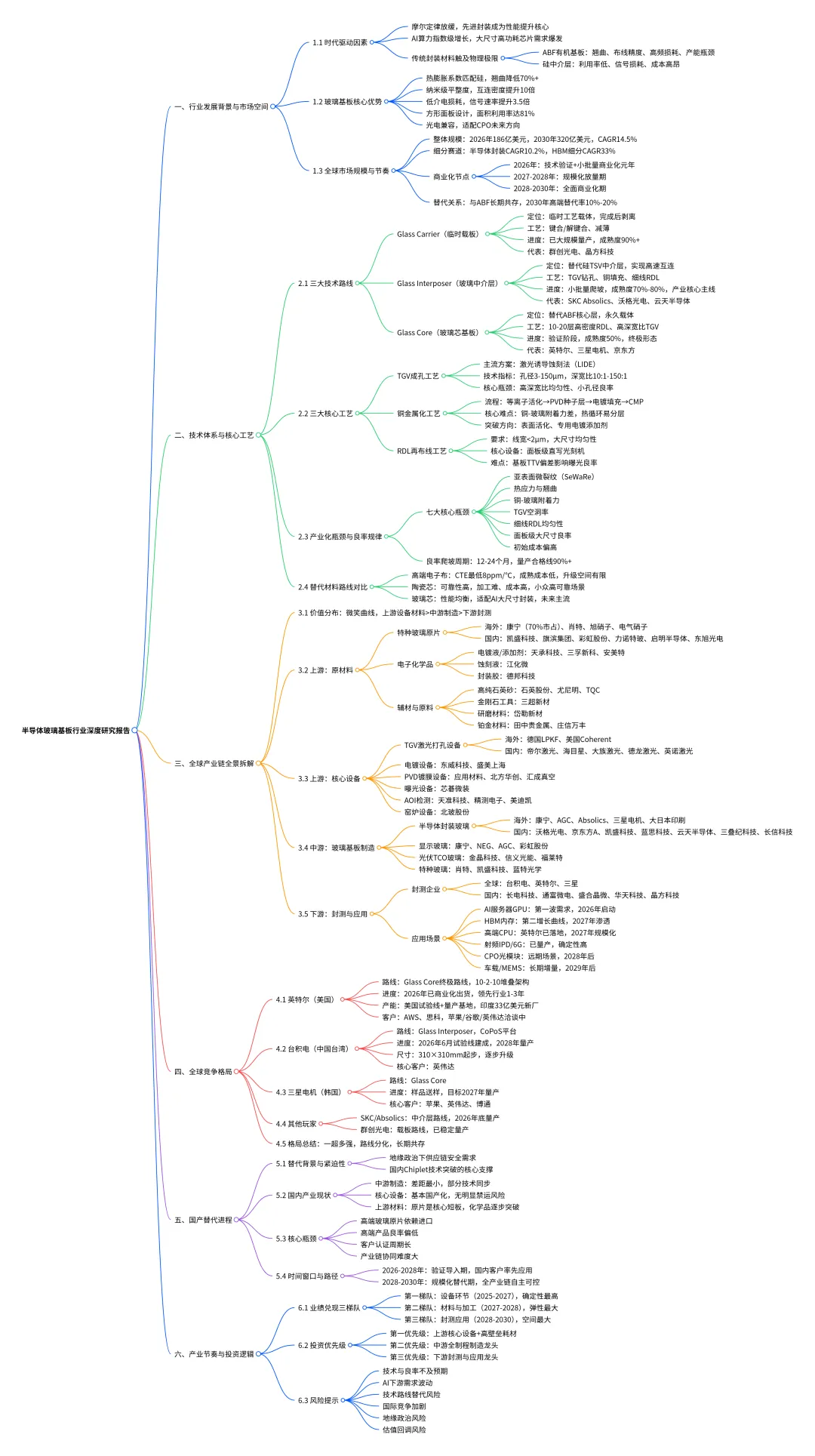

本文配套的研报、解析和思维导图，请见🪐星✨球~🔥慧眼禅心的修炼🔥https://t.zsxq.com/rbyiF🪐：【慧眼禅心的修炼】💡 原创分享，持续更新🚀 投研智库 · 硬核子弹库👉 深度行研/独家原创投研干货💡 如何在此起彼伏的热点板块中抓住值得投资的主线？

AI封装材料革命：半导体玻璃基板行业全景深度研究报告

——技术路线、产业链拆解、全球格局与国产替代机遇

报告摘要

后摩尔时代，AI算力指数级增长推动半导体产业从“制程竞赛”转向“封装竞赛”，传统ABF有机基板与硅中介层在大尺寸、高功耗、高密度的AI芯片场景下已触及物理极限。玻璃基板凭借与硅匹配的热膨胀系数、纳米级平整度、低介电损耗与面板级大尺寸四大核心优势，成为下一代先进封装的核心基础材料，引发全产业链的材料革命。          本报告基于全行业一手调研纪要与头部机构研报，系统拆解玻璃基板三大技术路线、三大核心工艺、七大产业化瓶颈，全景呈现上中下游全产业链的价值分布与全球竞争格局，深度对比英特尔、台积电、三星三大巨头的差异化路线，梳理国内产业链的国产替代进展与核心短板。报告明确了产业商业化节奏：2026年为技术验证与小批量商业化元年，2027-2028年进入规模化放量期，2030年高端封装渗透率有望突破50%。投资端遵循“设备先行、材料跟进、封测收官”的业绩兑现规律，上游高壁垒设备与中游全制程制造龙头将率先享受产业爆发红利。

第一章 行业发展总论：后摩尔时代的封装材料革命

1.1 时代背景：AI算力爆发倒逼封装技术迭代

1.1.1 摩尔定律放缓，先进封装成为性能提升核心路径

过去半个世纪，半导体行业遵循摩尔定律通过晶体管微缩提升性能，但随着制程进入3nm及以下节点，晶体管微缩的成本呈指数级上升、良率问题持续凸显，摩尔定律的物理极限已逐步显现。在此背景下，通过2.5D/3D封装、Chiplet异构集成等先进封装技术实现系统级性能跃升，成为行业共识。          根据Yole数据，2024年全球先进封装市场规模达460亿美元，同比增长19%，预计2030年将突破794亿美元，年复合增长率达9.5%；其中直接服务于AI算力的2.5D/3D封装增速最快，2024-2030年复合增长率达19%，2030年市场规模接近350亿美元。

1.1.2 传统封装材料的物理极限

当前AI芯片主流封装方案依赖硅中介层与ABF有机基板，但二者已无法适配下一代AI芯片的发展需求：

1ABF有机基板的四大瓶颈：一是热膨胀系数（CTE）约15-20ppm/℃，是硅材料的6-7倍，大尺寸封装下翘曲量可达200-300μm，远超50μm的工艺红线，导致焊球脱落、良率暴跌；二是表面粗糙度约400nm，布线精度极限约5μm，无法满足HBM4的超细间距互连需求；三是介电损耗高，10GHz频段信号损耗达0.6dB/mm以上，高频信号串扰与延迟严重；四是供应链高度集中，ABF核心材料被日本味之素垄断，产能缺口持续扩大。

1硅中介层的核心痛点：一是基于圆形晶圆生产，方形芯片排布的边缘利用率仅45%左右，大尺寸芯片场景下单位产出效率急剧下降；二是硅本身为半导体材料，高频信号下存在涡流损耗与寄生效应，信号完整性不足；三是制造成本高昂，大型硅中介层成本占封装总成本的50%以上，推高整体封装价格。

1.2 玻璃基板：先进封装的新一代核心材料

1.2.1 核心性能优势

玻璃基板作为无机封装材料，从物理属性上系统性解决了传统材料的痛点：

1热匹配性优异：热膨胀系数可精准调控至3-5ppm/℃，与硅芯片高度匹配，可将大尺寸封装翘曲度降低70%以上，大幅提升制程一致性与长期可靠性。

1超高平整度：表面粗糙度低于1nm，支持2μm以下的超精细布线，互连密度较有机基板提升10倍以上，可满足单封装万亿晶体管的布线需求。

1电学性能突出：介电常数约3.8，损耗因子比硅低2-3个数量级，信号传输速率可提升3.5倍，带宽密度提高3倍，能耗降低50%，完美适配高频高速场景。

1尺寸与成本潜力大：采用方形面板级设计，310×310mm规格面积利用率可达81%，未来向更大尺寸扩展后，单次产出相当于12英寸晶圆的4-8倍，规模化后成本仅为硅中介层的1/5-1/3。

1光电兼容性强：透明材质支持嵌入式光波导，是CPO共封装光学的理想基底材料，为后续光电融合封装预留技术空间。

1.2.2 三大应用形态定位

玻璃基板并非单一产品，根据在封装结构中的定位分为三条技术路线，商业化节奏依次延后：

1Glass Carrier（临时玻璃载板）：封装过程中的临时支撑载体，完成工艺后剥离，不参与最终产品结构，技术门槛最低。

1Glass Interposer（玻璃中介层）：替代硅基TSV中介层，位于芯片与封装基板之间，实现多芯片高速互连，是当前产业投入的核心主线。

1Glass Core（玻璃芯基板）：直接替代ABF有机基板的核心支撑层，作为芯片的永久载体，是玻璃基板的终极技术形态。

1.3 全球市场规模与增长预测

1.3.1 整体市场规模

不同机构对玻璃基板市场规模的测算覆盖不同细分领域，整体均指向高速增长：

1Omdia数据显示，2026年全球玻璃基板整体市场规模达186亿美元，预计2030年突破320亿美元，年复合增长率14.5%，远超传统有机基板6%的增速。

1Yole Group测算，2030年全球半导体封装用玻璃基板市场规模达123亿美元，2024-2032年复合增长率达12%。

1SEMI预测，2028-2040年全球TGV玻璃基板市场复合增长率将达67.2%，是半导体行业增速最快的细分赛道之一。

1西部证券预计，2028年全球先进封装TGV市场渗透率达30%，市场规模接近80亿美元；2030年渗透率提升至50%后规模进一步扩大。

1.3.2 细分应用增长节奏

从应用场景看，增长优先级依次为AI服务器GPU、HBM高带宽内存、高端CPU、车载射频、CPO光模块。其中AI服务器GPU是第一波需求来源，2026年英伟达Rubin架构芯片相关玻璃基板需求约10万片；HBM场景预计2027年下半年开始导入；车载射频与6G场景将在2029-2030年进入渗透期。          从替代关系看，玻璃基板不会全面替代ABF有机基板，二者长期互补共存。2030年玻璃基板对高端ABF市场的替代率约10%-20%，主要渗透AI/HPC超高端市场；消费电子、车用电子、中端计算等中低端市场仍由ABF基板主导。

1.3.3 商业化进程节点

全行业商业化进程可分为四个阶段：

12026年：技术验证与小批量商业化元年：玻璃载板已全面量产，TGV中介层进入小批量爬坡，英特尔实现玻璃芯基板商业化出货，台积电建成试验产线。

12027-2028年：规模化放量期：头部厂商产线陆续投产，良率提升至量产合格线，AI芯片与HBM场景需求快速释放，行业进入规模化渗透阶段。

12028-2030年：全面商业化期：技术路线逐步统一，成本下降至可大规模推广水平，车载、射频、CPO等多场景同步渗透。

12030年之后：存量替代期：向中高端封装市场逐步渗透，与ABF基板形成稳定的市场分层格局。

第二章 技术体系深度拆解：路线分化与工艺瓶颈

2.1 三大技术路线的定位与演进路径

2.1.1 Glass Carrier（临时载板）：最先量产的增量赛道

1定位与价值：作为芯片封装过程中的临时工艺载体，用于支撑超薄芯片完成减薄、布线等工序，完成后通过解键合工艺剥离，不构成最终产品的一部分。

1替代关系：不替代ABF基板，属于纯增量市场，替代传统硅载板与有机载板。

1核心工艺：键合/解键合工艺、晶圆减薄工艺，技术难度相对较低。

1商业化进度：已实现大规模量产，成熟度超过90%，广泛应用于射频芯片、电源管理芯片、扇出型封装场景。

1代表企业：群创光电、晶方科技，其中群创光电2025年底已拿下SpaceX FOPLP射频芯片订单，3.5代线稳定出货。

1投资属性：现金流稳定，业绩确定性最高，但市场空间与弹性相对有限。

2.1.2 Glass Interposer（玻璃中介层）：当前产业核心主线

1定位与价值：插在芯片与ABF基板之间，替代硅基TSV中介层，实现多颗Chiplet之间的高速互连，是当前行业投入资源最多的技术路线。

1替代关系：直接替代硅TSV中介层，ABF基板仍保留在封装堆栈中，不涉及对ABF的全面替代。

1核心工艺：TGV激光钻孔、铜填充、细线RDL制作，技术难度中等偏上。

1商业化进度：处于小批量爬坡阶段，成熟度约70%-80%，是台积电CoPoS技术的核心方向，主要服务于AI芯片与HBM高端封装。

1代表企业：SKC旗下Absolics、康宁、沃格光电、云天半导体。

1投资属性：市场弹性最大，是本轮产业行情的核心主线，业绩爆发节点在2027-2028年。

2.1.3 Glass Core（玻璃芯基板）：封装基板的终极形态

1定位与价值：直接替代ABF基板的core核心支撑层，保留ABF build-up层实现高密度布线，作为芯片的永久载体，是玻璃基板技术的终极形态。

1替代关系：在超高端场景替代部分ABF基板功能，二者混合搭配使用，并非完全替代ABF体系。

1核心工艺：10-20层高密度RDL堆叠、高深宽比TGV加工，技术难度拉满。

1商业化进度：成熟度约50%，仅英特尔实现商业化出货，三星电机、国内厂商均处于验证阶段。

1代表企业：英特尔、三星电机、京东方、深南电路。

1投资属性：长期市场空间最大，但业绩兑现最晚，2028年后逐步进入收获期。

2.2 三大核心工艺：产业化的卡脖子环节

玻璃基板90%的技术难题集中在TGV成孔、铜金属化、RDL再布线三大核心工序，三者共同决定产品的良率、性能与成本。

2.2.1 TGV成孔工艺：技术壁垒最高的核心环节

TGV即玻璃通孔技术，是在玻璃基板上制作微米级垂直通孔的工艺，是玻璃基板区别于其他基板的核心特征。

1主流技术路线：激光诱导蚀刻法（LIDE）是当前最优量产方案，先通过超快激光对玻璃局部进行材质改性，再使用氢氟酸或强碱腐蚀改性区域形成通孔，该方案孔壁质量好、良率高，适合大尺寸面板加工。

1工艺目标：当前行业主流水平为孔径50-150μm，深宽比10:1；英特尔已实现间距小于100μm、深宽比15:1的加工能力；国内头部企业可实现最小孔径3μm、深径比150:1的实验室水平。

1核心瓶颈：当深宽比超过15:1时，刻蚀均匀性会急剧下降；孔间距缩小后，横向蚀刻会互相干扰，导致良率爬坡极慢，通常需要12-24个月的工艺调试周期。

1替代工艺：机械打孔、高压水打孔、光敏玻璃成孔等方案各有局限，仅适用于特定低要求场景，无法成为高端封装主流。

2.2.2 铜金属化工艺：第一大失效模式的破解

铜金属化是在TGV通孔内填充铜，实现上下层电气互连的工艺，是玻璃基板最主要的失效来源。

1标准工艺流程：等离子活化→PVD溅射Ti/Cu种子层→电镀铜填充→CMP平坦化。

1核心难点：铜与玻璃的物理化学性质差异大，附着力极差，经过1000次热循环后极易出现分层、脱落、断路，是行业第一大失效模式；同时高深宽比通孔的无空洞填充难度极高，深宽比超过15:1时空洞率会指数级上升。

1技术突破方向：通过等离子表面活化提升玻璃表面活性，优化种子层沉积工艺，开发专用电镀添加剂，改善铜与玻璃的结合力与填充均匀性。

1国内进展：天承科技、三孚新科等企业已开发出适配10-15深宽比的填孔电镀产品，良率表现接近国际品牌水平。

2.2.3 RDL再布线工艺：决定互连密度上限

RDL即重布线层，用于在玻璃基板表面制作精细互连线路，其线宽线距直接决定封装的互连密度上限。

1工艺要求：高端场景要求线宽小于2μm，且在大尺寸面板上保持厚度均匀性，对基板平整度与曝光设备精度要求极高。

1核心难点：玻璃基板的总厚度偏差（TTV）只要出现微小波动，就会导致曝光焦深偏移，整板良率暴跌；面板级大尺寸加工的均匀性控制难度远高于晶圆级。

1核心设备：面板级直写光刻机是关键装备，目前海外厂商仍占主导，国内芯碁微装等企业已实现技术突破。

2.3 产业化核心瓶颈与良率爬坡规律

2.3.1 七大产业化核心瓶颈

玻璃基板量产面临七大相互关联的技术瓶颈，共同导致良率爬坡周期漫长：

1亚表面微裂纹（SeWaRe）：玻璃为脆性材料，加工过程中易产生微裂纹，热循环后会扩展导致基板失效，是量产的最大拦路虎；英特尔已通过材料改性+特殊工艺部分解决，但全行业大规模复制仍需1-2年。

1热应力与翘曲：铜的热膨胀系数约17ppm/℃，与玻璃3-12ppm/℃存在差异，热循环过程中会产生持续内应力，影响产品可靠性。

1铜-玻璃附着力：如前文所述，是第一大失效模式，直接决定产品长期可靠性。

1TGV空洞率：高深宽比场景下填充空洞难以避免，单个通孔失效就可能导致整板报废。

1细线RDL均匀性：大尺寸面板下的细线工艺良率控制难度极高，是制约互连密度的关键。

1面板级大尺寸良率：每一步工艺都需要针对大尺寸面板重新优化，是台积电CoPoS量产推迟的核心原因之一。

1成本偏高：当前玻璃基板价格是ABF基板的2-3倍，规模化与良率提升后成本才会逐步下降。

2.3.2 良率爬坡的客观周期

玻璃基板的良率遵循半导体产业的普遍规律：

1起步阶段良率仅10%-30%，以实验室样品为主；

1小批量爬坡阶段良率50%-70%，对应当前行业整体水平；

1量产合格线为良率90%以上，通常需要12-24个月的爬坡周期。          不同场景良率差异显著：Micro LED用4层TGV板因孔径大、排布疏，良率已超过80%；8层Interposer用高端产品因孔密度极高，当前行业良率不足40%。

2.4 不同材料路线对比：玻璃并非全面替代ABF

除玻璃外，高端封装core layer还有高端电子布、陶瓷芯等替代路线，三者各有适配场景，长期共存：

1高端电子布：通过提升玻璃纤维纯度与编织工艺降低CTE，最低可至8ppm/℃左右，升级空间有限，但产业链最成熟、成本最低，适合中高端封装场景。

1陶瓷芯：CTE可做到与硅几乎一致，可靠性极高，但加工精度难控制、无法适配光刻工艺、供应链成熟度低、成本高，仅适用于军工、航空航天等高可靠小众场景。

1玻璃芯：性能均衡，兼顾成本、性能与供应链成熟度，适合大尺寸、高功耗、高迭代速度的AI封装场景，是未来的主流升级方向。          三者并非零和博弈，未来将在不同尺寸、功耗、可靠性要求的场景中形成互补格局，不会出现单一材料通吃的局面。

第三章 全球产业链全景拆解：上中下游价值分布

3.1 产业链整体价值分布

玻璃基板产业链呈现典型的“微笑曲线”特征，上游材料与设备、中游高端制造占据全产业链80%以上的利润，下游封测环节附加值相对偏低但市场空间最大。          从价值拆分看，玻璃原片占成品价值的约30%，加工环节（激光打孔、电镀填孔、RDL制造）占比约50%，设备环节分摊价值约20%。从毛利率水平看，上游设备与高端化学品毛利率最高，普遍在40%-60%；中游半导体封装玻璃量产后毛利率约30%-40%；下游封测毛利率约15%-20%。

3.2 上游：高壁垒材料与设备，产业爆发的先行者

3.2.1 核心原材料环节

（1）特种玻璃原片：配方垄断的核心基础材料

半导体封装用玻璃原片以低碱硼硅玻璃、无碱硅酸盐玻璃为主，主流型号包括肖特BF33、AF32等，要求极低的热膨胀系数、高平整度、优异的电学性能与化学稳定性，核心配方被海外巨头严格保密。

1海外龙头企业

1康宁（美国）：全球绝对龙头，掌握熔融下拉核心工艺与低膨胀玻璃配方，半导体玻璃原片全球市占率70%以上，HBM封装玻璃中介层市占率超70%，是台积电CoWoS/HBM工艺的独家基材供应商。在美国、日本、中国台湾建有12条半导体玻璃原片产线，2025年向英伟达供应HBM3封装玻璃中介板超210万片，半导体业务年营收58亿美元，毛利率38.5%。

1肖特（德国）：高端特种玻璃龙头，AF32系列半导体玻璃通过英特尔认证，车载显示玻璃全球市占率25%，医疗用玻璃市占率30%，在高硼硅玻璃领域技术积累深厚。

1旭硝子/电气硝子（日本）：显示玻璃龙头，同步布局半导体封装玻璃，技术实力稍逊于康宁、肖特，是日韩半导体产业链的核心供应商。

1国内布局企业

1凯盛科技：中建材旗下新材料平台，UTG超薄玻璃国内市占率第一，具备G6/G8.5 LCD玻璃基板量产能力；半导体封装用低CTE玻璃已完成实验室研发，进入下游客户验证阶段，8英寸TGV中试线已贯通，规划2027年实现小批量量产。

1旗滨集团：国内浮法玻璃龙头，建立电子玻璃事业部，推进高铝电子玻璃与封装用玻璃基板突破，已与国内头部芯片厂合作开发样品，正在进行性能优化。

1彩虹股份：国内显示玻璃龙头，拥有G8.5+高世代基板玻璃产线，打破康宁垄断，为玻璃基板产业链提供源头产能，同步布局半导体封装玻璃研发。

1力诺特玻：国内硼硅玻璃龙头，材料端卡位独特，已完成台系厂商样品寄送，同时对接国内厂商测试适配。

1东旭光电：国内唯一掌握玻璃基板成套设备技术的企业，已完成首批半导体封装基板玻璃研制及TGV产品开发。

1启明半导体：国内技术领先的玻璃原片企业，2003年开始布局，采用与下游客户联合开发的模式定制料方，200×200mm尺寸产品可承载10层镀铜，500×513mm尺寸可承载7-8层镀铜，已向成都易成等客户送样，乐观预计2027年量产。

1安彩高科：超薄电子玻璃技术成熟，产品出口多国，同步布局封装玻璃领域。

（2）电子化学品：TGV工艺的核心耗材

TGV工艺涉及蚀刻、电镀、键合等多个环节，对电子化学品纯度与性能要求极高，属于高毛利细分赛道。

1电镀液与添加剂

1天承科技：国内少数能对标英特格、杜邦的电镀液企业，TSV/RDL/Bumping关键工艺电镀液技术成熟，TGV填孔电镀产品突破在即，在加工效率和良率等关键指标获得较好反馈，目标2-3年成为细分领域第一。

1三孚新科：国内唯一实现TGV填孔电镀添加剂量产的企业，产品支持深宽比20:1的通孔无孔洞填充，良率达98%以上，已进入沃格光电、京东方供应链，添加剂业务毛利率超52%。

1蚀刻液

1江化微：自主研发HF/NH₄F体系TGV蚀刻液，蚀刻速率均匀性±5%，已导入国内8寸+半导体产线。

1封装粘合剂

1德邦科技：集成电路封装用电子级粘合剂国家级单项冠军，拥有玻璃基板封装胶、光固化胶等多项核心专利，产品已通过长电科技、通富微电验证。

（3）辅材与基础原料

1高纯石英砂：玻璃基板的核心基础原料，半导体级要求纯度≥99.999%。

1尤尼明（美国）：全球龙头，市占率40%，掌握高端提纯技术。

1TQC（挪威）：全球第二，市占率20%。

1石英股份：国内唯一掌握半导体级高纯石英砂量产技术的企业，良率达99.999%，可稳定供应6N级产品，2025年产能12万吨，全球市占率约25%，下游客户覆盖康宁、京东方、台积电供应链企业。

1金刚石工具：玻璃基板倒边、切割工序的必备辅材。

1三超新材：金刚石工具细分龙头，玻璃基板倒边工序不可替代的辅材供应商。

1研磨抛光材料：CMP与减薄工序核心耗材。

1岱勒新材：覆盖TGV玻璃基板全制程研磨抛光，已明确布局该业务。

1铂金漏板与贵金属材料：玻璃熔融成型的核心窑炉部件。

1田中贵金属（日本）：全球龙头，铂金漏板市占率90%，产品寿命是国内同类产品的3倍以上。

1庄信万丰、贺利氏：铂铑合金核心供应商，用于玻璃窑炉热电偶与加热元件。

3.2.2 核心生产设备环节

玻璃基板产线投资中设备占比超过80%，是产业爆发最先受益的环节，技术壁垒高、业绩兑现早。

（1）TGV激光打孔设备

TGV激光打孔设备是价值量最高、技术壁垒最强的核心装备，单台ASP约500万元，整体市场空间超2700亿元。

1海外龙头

1德国LPKF：全球技术最领先的激光设备厂商，长期占据高端市场主导地位。

1美国Coherent：全球激光巨头，TGV设备技术指标行业顶尖。

1国内企业

1帝尔激光：光伏激光设备龙头跨界切入，全球首家实现面板级TGV激光打孔设备量产，产品最小孔径≤5μm、深宽比100:1，良率超98%，部分指标领先海外。已完成面板级玻璃基板通孔设备首批出货，进入台积电、三星供应链验证，国内客户覆盖沃格光电、京东方、长电科技。武汉半导体设备基地2026年下半年投产后，年产能将达200台，可满足全球30%市场需求。

1海目星：国内唯一实现“激光+湿法刻蚀”全链条自研一体化的TGV设备商，通孔圆度≥98%，最小孔径≤3μm，深径比150:1，整版通孔良率>99%，技术指标达到全球量产最高等级。

1大族激光：通过旗下大族半导体平台布局，飞秒激光增强蚀刻技术可实现通孔直径≤5μm、深宽比≥50:1，面板级钻孔设备已通过国内TOP3封装厂商认证并获得首批订单。

1德龙激光：覆盖晶圆级TGV激光打孔、激光开槽等应用，设备已送样验证，预计2026年下半年量产。

1英诺激光：通过欣兴电子打样验证，交付玻璃载板超快激光机，同步研发电镀一体机。

（2）电镀设备

1东威科技：全球PCB电镀设备龙头，垂直连续电镀设备国内市占率50%以上，自主研发业内首台水平TGV电镀线，可实现深宽比20:1的通孔无孔洞铜填充，已交付沃格光电、京东方试产。

1盛美上海：铜电镀/沉积设备适配玻璃基板制程，已进入国内封测厂供应链。

（3）PVD镀膜设备

1应用材料（美国）：全球龙头，市占率约40%。

1北方华创：国内半导体设备龙头，PVD镀膜设备产品性能稳定，可完全替代进口，适配玻璃基板种子层沉积工序。

1汇成真空：国内薄膜溅镀设备厂商，适配玻璃基板工艺。

（4）曝光与黄光设备

1芯碁微装：国内直写光刻龙头，面板级直写光刻设备为大尺寸基板曝光提供核心装备，已实现技术突破。

（5）AOI检测设备

1天准科技、精测电子、华兴源创：国内检测设备龙头，布局玻璃基板外观检测、微裂纹AOI检测设备，实现国产替代。

1美迪凯：攻克TGV技术壁垒，采用激光诱导+湿法腐蚀工艺，可实现40:1以上孔径深宽比，同步布局检测环节。

（6）玻璃熔融窑炉

1北玻股份：光伏玻璃窑炉全球领先，正在研发半导体玻璃窑炉，具备产业延伸基础。

3.3 中游：玻璃基板制造，技术与价值的核心载体

中游制造是玻璃基板产业链的技术核心，不同应用领域的技术门槛与价值量差异巨大。

3.3.1 半导体封装玻璃基板

技术门槛最高、增长最快的细分领域，全球市场呈寡头垄断格局，国内企业加速追赶。

1海外龙头企业

1康宁：全产业链一体化布局，从原片配方到加工工艺全覆盖，HBM封装玻璃中介层市占率超70%，2025年半导体玻璃业务营收58亿美元，预计2030年突破150亿美元，是行业绝对领导者。

1AGC（日本）：OLED显示玻璃全球市占率60%，半导体封装玻璃进入AMD、博通供应链，2025年基板营收42亿美元，规划2027年半导体玻璃产能提升2倍。

1Absolics（韩国SKC旗下）：全球首条半导体玻璃基板量产线落地美国佐治亚州，年产能12000平方米，2025年启动样品生产与客户认证，正在推进AMD、AWS资格预审，预计2026年下半年量产。

1三星电机：与日本住友化学合资生产玻璃芯材，世宗工厂试产线已跑通，样品已送样苹果、英伟达，计划2027年实现量产，目标成为全球第二大半导体玻璃基板供应商。

1大日本印刷（DNP）：在台积电测试进展顺利，有望进入其核心供应链。

1国内核心企业

1沃格光电：国内半导体封装玻璃绝对龙头，全球极少数掌握TGV全制程工艺的企业。可实现最小孔径3μm、深径比150:1的玻璃通孔加工，TGV金属化良率超98%，支持四层以上线路堆叠。子公司湖北通格微建成全球首条年产10万平方米TGV产线，2026年二季度开始逐步爬坡，全年目标出货2万平方米。1.6T光模块玻璃基载板已完成小批量送样，进入苹果、华为供应链验证；与北极雄芯签约合作，共同推进异构芯粒与多层玻璃基堆叠的高集成AI计算芯片开发。2026年一季度半导体业务营收占比提升至30%，预计全年半导体业务营收突破10亿元。

1京东方A：全球显示面板龙头跨界入局，2024年投资9.93亿元建设玻璃基封装载板试验线，北京亦庄基地工艺设备已搬入，已产出超大尺寸7-2-7玻璃载板，月产能约3000片。2026年5月与康宁签署三年战略合作备忘录，围绕玻璃基封装载板、折叠玻璃、钙钛矿、光互连四大方向深度协作，规划2026年底启动50亿元新产线建设，2028年实现量产。

1凯盛科技：中建材旗下新材料平台，原片+加工一体化布局，UTG超薄玻璃国内市占率第一，TGV加工产线已建成，进入下游客户验证阶段。

1蓝思科技：消费电子玻璃加工龙头，双线布局TGV与HDD玻璃基板，TGV玻璃基板已完成样品试制进入客户验证阶段；自主研发的HDD玻璃基板可实现单盘30TB以上容量，正在推进希捷、西部数据认证。作为主要起草单位参与《3D封装玻璃通孔（TGV）工艺技术规范》团体标准制定。

1云天半导体：全球首家实现12英寸晶圆级TGV量产的企业，深宽比突破75:1，技术覆盖IPD、MEMS等应用方向，专注TGV打孔填孔核心环节。

1三叠纪科技：电子科大孵化企业，业界率先提出TGV3.0概念，突破亚10微米通孔与填充技术。

1长信科技：玻璃精加工龙头，TGV中试线建设进入冲刺阶段，与下游客户联合开展应用场景研发。

1其他企业：兴森科技布局高密度布线玻璃基板；佛智芯建有大陆第一条自主产权的大板级扇出封装量产线；奕成科技、甫一电子为TGV联盟关键成员。

3.3.2 显示玻璃基板

玻璃基板最大的应用领域，占总需求的65%，全球市场被康宁、NEG、AGC三巨头垄断，合计市占率88%-91%。

1海外龙头：康宁G10.5+代线市占率超70%；NEG显示玻璃市占率约20%；AGC占据高端OLED玻璃市场主导地位。

1国内龙头：彩虹股份为国内显示玻璃绝对龙头，拥有5条G8.5代线和1条G8.5+代线，总产能5000万平方米/年，是京东方核心供应商，国产G8.5基板采购比例已从2022年的11%提升至2025年的43%，正在研发G10.5代显示玻璃。

3.3.3 光伏TCO玻璃

钙钛矿电池、薄膜电池的核心前电极材料，中国企业占据全球主导地位。

1金晶科技：国内最早布局钙钛矿TCO玻璃的企业，全球市占率超60%，产品透光率达85%以上，电阻率≤10Ω/□，拥有3条产线总产能1500万平方米/年。

1信义光能、福莱特：全球光伏玻璃龙头，加速布局TCO玻璃产能，规划2027年产能分别达3000万、2500万平方米。

3.3.4 特种玻璃

覆盖车载显示、AR/VR波导、医疗等高端场景，全球市场被肖特、AGC垄断。

1肖特：车载显示玻璃全球市占率25%，AR/VR波导玻璃市占率30%，D263T系列为AR波导首选材料。

1凯盛科技：车载显示玻璃已进入比亚迪、特斯拉供应链，AR/VR波导玻璃完成样品试制。

1蓝特光学：AR玻璃晶圆2014年已量产，布局显示玻璃晶圆与AR光波导片，双赛道协同。

3.4 下游：封测与终端应用，需求释放的核心出口

3.4.1 先进封测企业

1全球龙头

1台积电：全球先进封装绝对龙头，CoWoS技术主导行业，正在推进CoPoS玻璃中介层封装技术，嘉义AP7厂2026年6月建成试验产线，2028年实现量产，核心客户为英伟达。

1英特尔：IDM模式全产业链布局，玻璃芯基板技术全球领先，2026年已出货搭载玻璃基板的Xeon 6服务器处理器，规划2030年实现单封装一万亿晶体管集成。

1三星：先进封装产能快速扩张，同步推进玻璃基板技术，配套自身芯片与外部客户需求。

1国内封测企业

1长电科技：全球第三大封测企业，国内龙头，XDFOI Chiplet高密度互连方案兼容玻璃基板，2026年4月宣布TGV+PSPI射频IPD工艺验证完成，3D电感Q值提升近50%，已建成玻璃基板封装中试线，预计2026年下半年小批量量产。

1通富微电：AMD最大封测供应商，具备使用TGV玻璃基板进行封装的技术能力，正在合作开发基于玻璃基板的GPU封装方案，预计2026-2027年实现产品应用。

1盛合晶微：国内Chiplet封测龙头，与华为合作紧密，玻璃基封装验证进展较快。

1华天科技：国内主流封测厂商，布局玻璃基封装相关技术。

1晶方科技：Fanout玻璃基板多年量产经验，TSV/TGV工艺积累深厚。

3.4.2 核心应用场景与需求节奏

1AI服务器GPU：第一波核心需求，英伟达Rubin、Feynman架构芯片，AMD MI400系列，华为昇腾910系列均在推进玻璃基板方案，2026年启动小批量应用，2027-2028年快速放量。

1HBM高带宽内存：第二增长曲线，三星、SK海力士计划在HBM4/HBM5中采用玻璃基板解决多层堆叠翘曲问题，预计2027年渗透率达50%。

1高端CPU：英特尔Xeon 6已率先搭载玻璃芯基板，AMD、ARM服务器CPU跟进布局，2027年下半年进入规模化应用。

1射频IPD与6G：技术最成熟的细分赛道，长电科技、云天半导体、森丸电子已实现稳定出货，5G-Advanced与6G建设将推动需求持续增长。

1CPO共封装光学：远期应用场景，玻璃基板的透明属性与低损耗特性适配光电集成，目前处于实验室阶段，预计2028年后逐步量产。

1车载电子与MEMS：长期增量市场，车载毫米波雷达、自动驾驶芯片、MEMS传感器对封装可靠性要求高，玻璃基板的高稳定性适配该场景，2029年后逐步渗透。

第四章 全球竞争格局：巨头路线分化与产业化竞速

4.1 英特尔：Glass Core路线领跑者，商业化进度领先

英特尔是全球玻璃基板技术的先行者与激进推动者，进度领先行业1-3年。

1技术路线：押注Glass Core终极路线，采用“10-2-10”独特堆叠架构，基板顶部10层RDL、中间800μm玻璃芯、底部10层RDL，封装尺寸达78×77mm，可支持约1716平方毫米硅面积，是传统封装的近两倍。

1研发与产能：早在2011-2012年就前瞻布局玻璃基封装技术，积累超过1000项相关专利，累计投入超10亿美元。在亚利桑那州钱德勒园区建有试验线，改造新墨西哥州里奥兰乔工厂为全球首个玻璃基板量产基地；2026年联合3DGS投资33亿美元在印度建厂，计划五到六年建成，全球化产能布局清晰。

1商业化进展：2026年1月正式出货搭载玻璃芯基板的Xeon 6+服务器处理器（Clearwater Forest），成为业界首个实现玻璃基板商业化落地的企业，目前产品处于小批量爬坡阶段。客户覆盖AWS、思科，苹果、谷歌、微软、英伟达均在洽谈合作。

4.2 台积电：CoPoS平台主导，Glass Interposer路线核心推动者

台积电作为全球先进封装龙头，选择更务实的Glass Interposer路线，行业放量节奏由其主导。

1技术路线：推出CoPoS（Chiplet on Substrate）技术，采用玻璃中介层替代硅中介层，基于方形面板级工艺提升产能效率，核心解决大尺寸AI芯片的成本与产能瓶颈。Feynman项目采用310×310mm定制尺寸，适配接近100mm的大芯片，未来规划向380×380mm、450×450mm、510×515mm逐步升级。

1产线与量产节奏：嘉义AP7厂2026年6月底完成机台进驻，7月正式启动项目，量产时间较最初计划提前一年至2028年。初期以满足英伟达需求为主，后续向博通、AMD等客户扩展。

1核心逻辑：台积电作为代工厂优先保障客户成本与成熟度需求，不贸然推进终极路线，CoPoS技术是对现有CoWoS体系的平滑升级，风险更低、落地更快。

4.3 三星电机：绑定终端大客户，快速追赶

三星电机依托三星集团全产业链优势，走绑定终端大客户的追赶路线。

1技术路线：聚焦Glass Core方向，世宗工厂TGV工艺深宽比达10:1，铜空洞率<0.5%，技术指标行业一流。

1客户与进度：已向苹果持续供应玻璃基板样品，用于苹果自研AI服务器芯片Baltra测试；同时向博通、英伟达送样，目标2027年实现量产，跻身全球第二梯队。

1战略定位：玻璃基板项目已从先进研发部门转至业务执行部门，标志着正式进入市场部署阶段，是三星应对AI封装机遇的核心战略布局。

4.4 其他海外核心玩家

1SKC/Absolics：韩国材料龙头，专注Glass Interposer路线，美国工厂量产进度领先，预计2026年底启动商业化量产，原型产品接受AMD、AWS测试，是不可忽视的中坚力量。

1群创光电：中国台湾面板厂商，差异化布局Glass Carrier路线，已拿下SpaceX订单实现稳定量产，走中低端先行、现金流打底的发展路径。

1大日本印刷：日本材料与加工巨头，深度绑定台积电供应链，玻璃基板产品测试反馈良好，有望成为核心供应商。

4.5 全球格局总结

全球玻璃基板产业呈现“一超多强、路线分化”的整体格局：英特尔在Glass Core路线一家独大，领先行业1-3年；台积电主导Glass Interposer路线，决定行业整体放量节奏；三星电机、SKC快速追赶，绑定各自核心客户；康宁、肖特等材料巨头掌握上游核心原片，通吃全行业红利。          技术路线上不会出现统一标准，三条路线将长期并行，分别适配不同层级的封装需求，共同推动玻璃基板产业的整体扩容。

第五章 国产替代全景：产业链协同突破与历史机遇

5.1 国产替代的时代背景与紧迫性

5.1.1 地缘政治与供应链安全

中美科技博弈背景下，半导体供应链自主可控需求迫切。玻璃基板作为下一代先进封装的核心材料，若长期依赖进口，将直接制约国内高端芯片封装能力，威胁产业链安全。加速玻璃基板国产化，是保障国内半导体供应链安全的重要环节。

5.1.2 国内Chiplet突破的核心支撑

国内高端制程发展受限，Chiplet先进封装成为提升芯片性能的核心路径，玻璃基板的性能优势能够放大封装技术的提升效果，帮助国内芯片在制程受限的情况下实现系统性能跃升。因此，玻璃基板国产替代的需求更为迫切，也具备更强的内生动力。

5.2 国内产业链整体发展现状

国内玻璃基板产业起步稍晚，但发展速度快，已形成“中游制造领先、设备基本自主、上游材料追赶”的格局，整体技术与海外的差距远小于其他半导体细分领域。

1中游制造环节：与海外差距最小，沃格光电等企业已实现TGV全制程突破，技术指标达到国际先进水平，部分工艺参数甚至领先，是国产替代的核心突破口。

1设备环节：核心设备基本实现国产化，激光打孔、电镀、PVD、检测等设备均有国内厂商布局，性能可满足当前量产需求，且迭代速度快、服务响应快，无明显禁运风险，是产业链的一大优势。

1材料环节：电镀液、蚀刻液等化学品已实现突破，但高端特种玻璃原片仍是核心短板，主要依赖康宁、肖特进口，国内企业处于验证追赶阶段。

5.3 国内产业链核心瓶颈

5.3.1 高端玻璃原片依赖进口

半导体级高硼硅玻璃原片的配方与熔融工艺是当前国内最核心的卡脖子环节，目前量产线基本全部采购肖特、康宁原片。国内企业在原片纯度、均匀性、热膨胀系数一致性等指标上仍有差距，尚未实现批量商用。

5.3.2 高端产品良率偏低

国内企业在低阶产品上良率已达标，但8层以上高端Interposer产品良率不足40%，与海外头部企业存在5-10个百分点的差距。良率爬坡需要大量工艺调试与经验积累，是制约国内企业进入高端供应链的关键因素。

5.3.3 客户认证周期长

半导体行业客户认证周期通常为18-24个月，分G1-G6六个阶段，玻璃基板作为新材料验证更为严格。国内企业进入国际大厂供应链难度较大，且品牌影响力不足，导入周期长；国内客户验证进度相对较快，但市场规模有限。

5.3.4 产业链协同难度高

玻璃基板落地需要玻璃加工、载板叠层、封测、终端设计多主体反复协同优化，国内产业链分工尚不成熟，各环节适配调试周期长、试错成本高，一定程度上延缓了产业化进度。

5.4 国产替代的时间窗口与发展路径

5.4.1 2026-2028年：关键验证与导入期

这一阶段是国产替代的核心窗口期，全球产业处于从0到1的起步阶段，国内外技术差距相对较小。国内企业将优先完成国内客户验证与导入，在华为昇腾、国内AI芯片、光模块等场景实现批量应用，同时逐步突破玻璃原片技术，完善产业链配套。

5.4.2 2028-2030年：规模化替代期

随着技术成熟与良率提升，国内产品将逐步向中高端市场渗透，玻璃原片实现批量国产，全产业链自主可控能力显著提升。国内企业有望占据全球中低端市场主要份额，并在部分高端领域实现突破，整体市占率快速提升。

5.5 国内核心企业竞争力盘点

1第一梯队（技术领先，量产在即）：沃格光电（全制程龙头，已小批量供货）、帝尔激光（设备龙头，已出货）、天承科技（电镀液突破）、长电科技（封测端验证领先）。

1第二梯队（布局深厚，加速追赶）：京东方A（资金与产能优势强，与康宁合作）、凯盛科技（原片+加工一体化）、通富微电（AMD供应链）、三孚新科（电镀添加剂）。

1第三梯队（细分布局，弹性标的）：蓝思科技、彩虹股份、石英股份、东威科技、芯碁微装等，在各自细分领域具备卡位优势。

第六章 产业节奏与投资逻辑

6.1 业绩兑现三梯队规律

玻璃基板产业链的业绩兑现遵循半导体产业“设备先行、材料跟进、封测收官”的普遍规律，三个梯队依次落地。

6.1.1 第一梯队：设备环节（2025-2027年）

产线建设先于产品量产，设备订单最先落地，是当前确定性最高的投资方向。代表企业包括帝尔激光、海目星、大族激光、东威科技、北方华创等，2026年起相关业务营收将出现爆发式增长。

6.1.2 第二梯队：材料与加工环节（2027-2028年）

随着产线建成与产能爬坡，材料与加工环节需求快速释放，业绩弹性最大。代表企业包括沃格光电、天承科技、三孚新科、凯盛科技等，2027年起进入业绩兑现高峰期。

6.1.3 第三梯队：封测与终端应用（2028-2030年）

玻璃基板大规模应用后，封测环节享受封装价值量提升的红利，市场空间最大但兑现最晚。代表企业包括长电科技、通富微电、中际旭创等，适合长期布局。

6.2 投资优先级与主线梳理

投资优先级从高到低依次为：上游核心设备与高壁垒耗材>中游全制程制造龙头>下游封测与应用龙头。

1核心主线一：TGV激光设备与电镀设备，作为产业铲子股，最先受益于产线建设，确定性最强。

1核心主线二：TGV全制程制造龙头，技术壁垒最高，产业爆发后业绩弹性最大。

1核心主线三：高端电子化学品，高毛利、高壁垒，国产替代空间大。

1核心主线四：玻璃原片国产替代，长期价值最高，技术突破后将迎来重估。

6.3 核心风险提示

1技术与良率风险：TGV工艺、铜金属化等技术突破不及预期，良率爬坡速度慢于预期，导致量产时间推迟。

1下游需求波动风险：AI算力建设放缓，大模型商业化进展不及预期，导致先进封装需求下降，玻璃基板渗透节奏延后。

1技术路线替代风险：有机基板技术超预期升级，或陶瓷、碳化硅等其他材料路线取得重大突破，分流玻璃基板市场空间。

1国际竞争加剧风险：海外巨头降价或加速扩产，挤压国内企业市场空间与利润水平。

1地缘政治风险：玻璃基板相关材料、设备被纳入出口管制，影响国内产业链供应安全。

1估值回调风险：部分概念股估值已透支远期预期，若业绩兑现不及预期，存在估值回调压力。
