夜雨聆风❝本期是 AI工具系列 · 第 8 期
写方案、做汇报、带新人、评审架构……每次都要手动画架构图，是不是都很崩溃？
画图两小时，改图又两小时：节点歪了、线交叉了、边界对不齐，更别说还得手工同步代码变化。
今天介绍的 Archify，是一款"AI 原生"的架构图生成工具：你只需要描述需求（甚至粘贴一段 Mermaid），它就能生成一张经过自动化校验、可交互浏览的架构图。而且它不是玩具——我们把它用在了真实项目的合规审查系统上，效果相当能打。

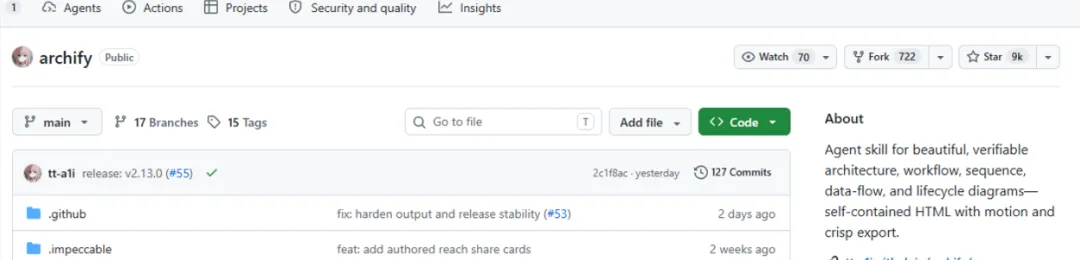

❝🔥 热度证明：Archify 在 GitHub 上已经 9k+ star（截图如下），是目前社区里非常火的架构图生成工具，很多 AI Agent 用户都在用它。
一、Archify 是什么？
Archify 是一个基于类型化 JSON 规格生成架构图的工具，输出的是自包含的交互式 HTML（内联 SVG，无需任何外部依赖）。
它的定位很明确：先让 AI 理解你的系统，再自动排版、自动布线、自动校验，最后交付一张"经得起检查"的图。
二、和普通画图工具比，强在哪？
三个最打动我的点：
可验证：每次生成都跑 9 项构图检查，0 错误 0 警告才交付，杜绝"线穿盒子""标签叠字"这种低级问题； 可交互：交付的是 HTML，支持暗/亮主题、缩放、搜索、聚焦视图、关系追踪，汇报演示直接用； AI 友好：它本身就是一个 Codex/Claude 技能（skill），AI 可以直接读你的代码仓库，画出反映真实代码的架构图。
三、能画哪些图？
四、架构图示例

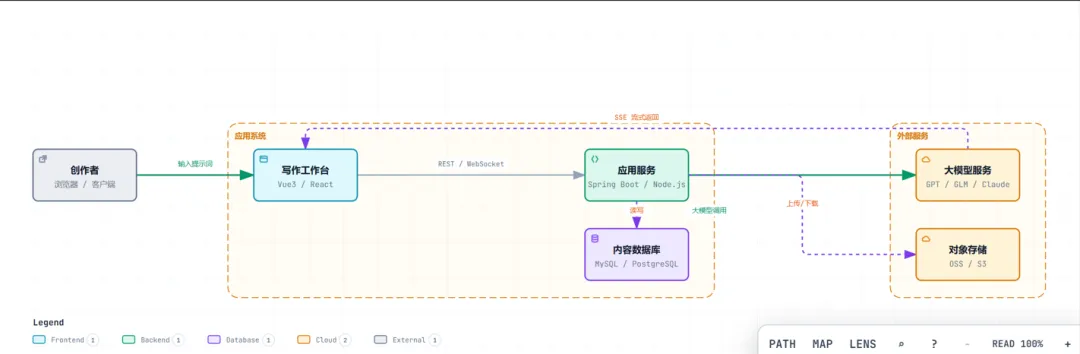

示例 1：AI 写作助手平台（通用示例）
一张"教科书级"的 LLM 应用参考架构——创作者、前端工作台、应用服务、大模型、数据库、对象存储，主链路 + 旁路一清二楚：

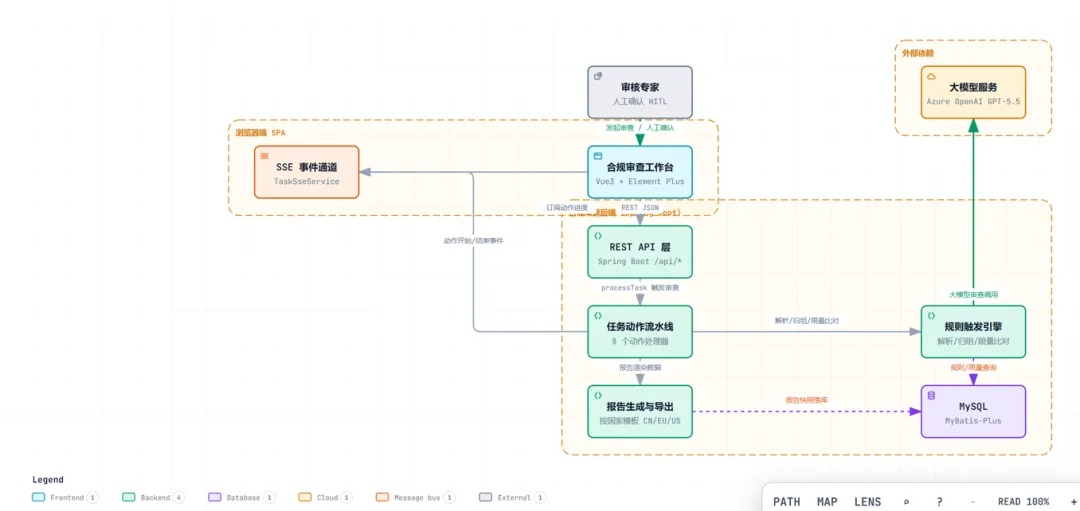

示例 2：真实项目——合规审查 Agent 运行时架构
这是我们实际项目里的图：Vue3 工作台 + Spring Boot 动作流水线（8 个动作处理器）+ 规则引擎 + 大模型审查，SSE 实时推送进度、人工确认（HITL）、报告导出、MySQL 落库，全部映射自真实代码：
❝两张图都是 Archify 自动排版布线，一次通过全部 9 项校验，零手工微调。
五、怎么用？三步搞定
第 1 步：写一份 JSON 规格
Archify 的核心是一个类型化 JSON：声明组件、边界、连线、卡片和视图。
{"schema_version": 1,"diagram_type": "architecture","meta": { "title": "AI 写作助手平台架构", "quality_profile": "showcase" },"layout": { "mode": "grid", "cols": 12 },"components": [ { "id": "user", "type": "external", "label": "创作者", "row": 1, "col": 0 }, { "id": "web", "type": "frontend", "label": "写作工作台", "row": 1, "col": 2 }, { "id": "api", "type": "backend", "label": "应用服务", "row": 1, "col": 5 }, { "id": "llm", "type": "cloud", "label": "大模型服务", "row": 1, "col": 8 } ],"connections": [ { "id": "user-web", "from": "user", "to": "web" }, { "id": "web-api", "from": "web", "to": "api" }, { "id": "api-llm", "from": "api", "to": "llm" } ]}组件类型有 frontend / backend / database / cloud / security / messagebus / external，完全覆盖常见架构语义。
第 2 步：自动校验
node bin/archify.mjs validate architecture candidate.json --quality showcase --json校验会检查连线交叉、标签遮挡、走廊混淆等 9 项指标，并给出精确的修复建议（坐标级的！），改完重跑即可。
第 3 步：交付 HTML
node bin/archify.mjs deliver architecture candidate.json output.html --quality showcase --json交付时会冻结规格快照，返回 SHA-256 校验和，保证"图上所见"与规格完全一致。
六、实测小技巧
用 showcase 质量档：默认交付就走 showcase，9 项检查全过才放行，省去返工；保持一条主链路：主路径清晰 + 少量侧支路，图才好看；节点控制在 12 个以内； 先让 AI 读代码：要画"真实架构"，把 archify技能交给 AI，它会去仓库里找证据，而不是凭空编；Mermaid 老用户：直接把 flowchart/sequenceDiagram/stateDiagram粘给它，自动转成 Archify 的干净排版；汇报神器：交付的 HTML 自带聚焦视图和演示模式，开会直接投屏。
七、适合谁？
👨💻 开发者：画系统架构、API 调用链、数据流，交付文档用它； 🧑💼 架构师/技术负责人：评审图、部署拓扑、安全边界，一张图讲清楚； 📝 技术写作/布道：公众号、博客配图，告别"手动画图 2 小时"； 🤖 AI Agent 用户：它是 Codex/Claude 的技能，说一句话就能出图。
Archify 解决了架构图"画出来容易、画好难、维护更难"的痛点——AI 负责生成，工具负责质检，你只需要把注意力放在"系统该怎么设计"上。
下一期想看我拆哪个 AI 工具？评论区告诉我 👇
本文配图均由 Archify 生成。
