【安柏软件】图纸格式和图纸模板的区别

很多朋友在用 SolidWorks 出工程图时，经常混淆图纸模板与图纸格式。不少人心里都会有个疑问：同样在工程图中，为什么要拆分成两个独立文件？日常新建工程图我们只会选择模板，那图纸格式究竟承担什么作用？今天结合绘图实操，告诉大家不同工作场景分别该使用哪一个。

图纸模板是用于创建新工程图文档的文件，文件拓展名为“.drwdot”，图纸模板通常包括工程图图纸和图纸格式文件，用户可以选择在没有图纸格式的情况下创建模板

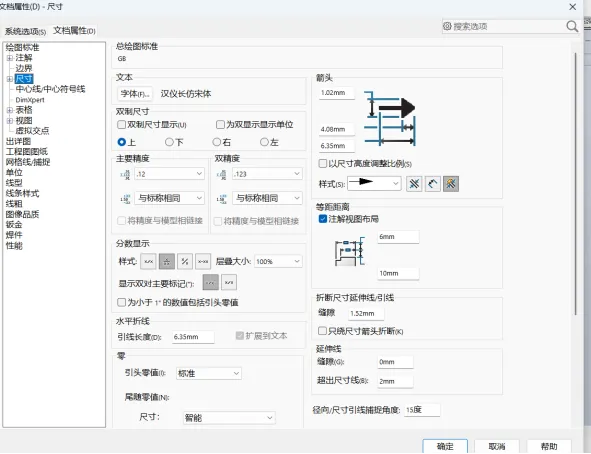

工程图模板可保存整套绘图规范：线条粗细、标注样式、箭头尺寸、制图标准、色彩方案都能提前预设。同时我们还可以在模板中定义各类图纸属性，就连 BOM 表需要调取的名称、材料、规格、数量、备注等信息，也能一并在模板里配置完成。设置好标准后点击另存为”.drwdot”到模板指定路径即可。

图纸格式：

图纸格式文件尾缀为“.slddrt”，包含标题栏和边框等元素，也可以控制图纸的大小。图纸格式的标题栏区域通常包含注释，其中许多注释可链接到自定义属性信息。图纸格式作为外部文件单独存在，是为了在必要时可以轻松更改图纸大小、标题栏和边框信息。例如，如果用户一开始在A4图纸上进行出详图设计工作，但后续觉得A3图纸会更合适，就可以简单地修改图纸属性以选择新的格式。如果图纸格式和图纸模板融为一体，则必须将视图复制到新模板才能进行上述修改。

创建图纸格式流程如下：

1.进入工程图，右击空白区域，单击编辑图纸格式，选择所需图幅，用直线命令绘制企业标准标题栏，把属性链接到标题栏指定位置。

2.点击文件，选择保存图纸格式

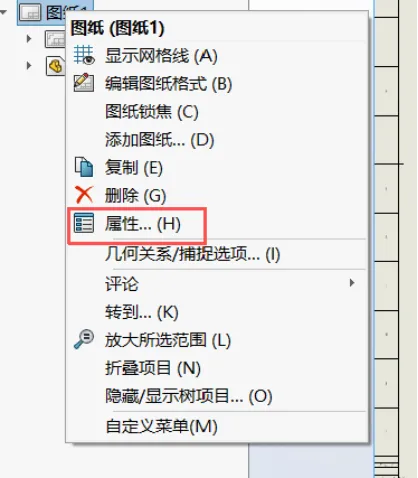

3.使用和修改图纸格式，右键单击“图纸1”，并选择“属性“

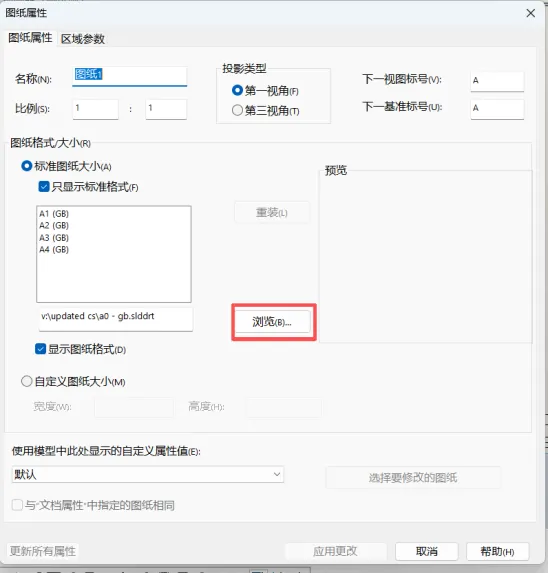

单击浏览可选择所需图纸格式并进行更改。

通过以上步骤，可以方便地修改和保存SOLIDWORKS的工程图模板，提高制图效率和质量。
