结合你前面学习的源泉 TK 图框、CAD 绘图标准，直接区分两种需求：✅需求 1：模型空间多张图框（一张 DWG 里面放整套图纸，源泉 TK 图框）→ 源泉 BPT【首选】✅需求 2：布局出图（一布局一张图，正规国标流程）→ CAD 原生 PUBLISH（无插件）

两个输出模式区分：

1. 单张独立 PDF
   ：DWG To PDF.pc3（推荐给甲方分图）
2. 合并一整本多页 PDF
   ：pdfFactory 虚拟打印机

一、源泉设计批量转 PDF｜命令 BPT（建筑行业主力）

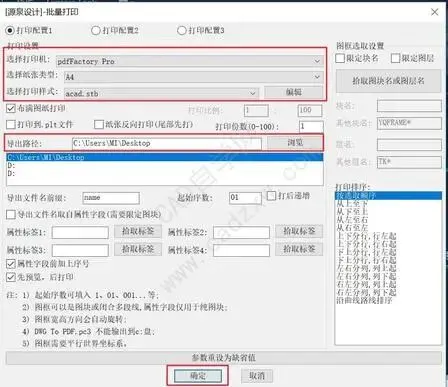

源泉BPT设置界面

操作步骤

1. 命令行输入 BPT（选图框批量打印）
2. 核心参数设置

• 打印机选择
  ▶ 分开导出一张张 PDF：DWG To PDF.pc3▶ 全部图纸合并成单个 PDF：安装 pdfFactory Pro
• 打印样式表：monochrome.ctb（强制黑白，必选！）
• 图框识别方式：图块 → 拾取图块
  鼠标点任意一个源泉 TK 生成的图框（块名YQFRAME_A3_H），自动识别所有同类型图框

⚠️ 图框绝对不能炸开！炸开无法识别、不能读取标题栏属性

1. 文件命名高级功能（标准化交付重点）勾选【导出文件名取自属性字段】拾取属性：DRAWNO(图号)、DRAWNAME(图名)输出自动命名：01-一层平面图.pdf，不用手动改名

2. 选择图纸尺寸（A3/A4）→ 设置输出文件夹 → 确定

3. 框选整张图纸所有图框 → 回车；可预览顺序，结束预览，从头打印

BPT 优缺点

✅优点：

• 支持模型空间多个图框（建筑最常用绘图方式）
• 读取源泉图框属性自动命名、自动区分 A3/A4 混合图幅❌缺点：依赖源泉插件；布局多图模式不如 PUBLISH 稳定

二、AutoCAD 原生批量发布 PUBLISH（无插件｜设计院标准流程）

适用：模型 1:1 绘图，每个布局一张图纸（规范制图方式）命令：PUBLISH

发布Publish面板

1. 输入PUBLISH打开发布窗口
2. 【发布为】选择 PDF
3. 清理列表：删除 Model 模型空间，只保留所有布局
4. 发布选项

• ✅勾选【多页文件】= 合并为一本 PDF
• ❌取消勾选 = 每个布局单独生成 PDF
• 指定输出文件夹

1. 重点：页面设置统一配置
   全部布局统一设置：打印机DWG To PDF.pc3、图纸尺寸、monochrome.ctb

可以批量选中所有图纸条目，统一修改页面设置

1. 调整图纸上下顺序 → 点击【发布】

✅优势：CAD 自带，不需要任何插件；多 DWG 文件也可以批量添加发布❌缺点：不能识别模型空间分散的多个图框

三、两种 PDF 驱动详细对比

1. DWG To PDF.pc3（CAD 自带，强烈推荐交付图纸）

• 输出矢量 PDF，无限放大不失真
• 适合：分开导出单张图纸、正式交付施工文件
• 特点：不能直接合并多张图纸（一张图一个文件）

2. pdfFactory Pro（第三方虚拟打印机）

• BPT 打印时，所有图纸直接汇总合并成一份 PDF
• 适合内部审图、整套图纸整本发送
• 注意：发给甲方最终版本，建议优先使用 DWG To PDF 输出，兼容性更好

四、标准化强制设置（写入公司绘图规范）

1. 打印样式固定：monochrome.ctb
   禁止 acad.stb 彩色样式！蓝色、黄色线条导出 PDF 会发灰看不清。
2. 线宽标准：图层设置粗线 0.5mm，细线 0.25mm；开启打印线宽
3. 导出矢量 PDF，不要导出图片式光栅 PDF（PDF 转 CAD 会尺寸出错）
4. 批量导出前执行 PU 清理图纸，防止卡顿、报错
5. 图纸尽量不要使用特殊字体，导出设置勾选【嵌入字体】，避免文字乱码

五、高频故障解决方案

1. PDF 线条颜色浅、发灰看不清

👉原因：没用 monochrome.ctb👉解决：打印样式切换 monochrome.ctb，全部颜色强制黑色

2. BPT 识别不到图框

①图框被炸开；②图层冻结；③自制图框不是统一块名👉规范：统一使用源泉 TK 插入图框，禁止炸开

3. 批量导出文字问号 / 方框

👉图纸缺少字体，优先替换为gbcbig.shx长仿宋；打印设置开启【下载 TrueType 字体】

4. PDF 放大模糊

确认使用 DWG To PDF 矢量驱动，不要用图片打印机；分辨率设置 300DPI 以上

六、工作流选择对照表（直接套用）

表格

七、完整连贯作业流程（你整套知识点串联）

模型 1:1 绘图 → TK 插入源泉标准图框 → PU 清理图纸 → BPT 批量转 PDF → 交付甲方；如需拆分图纸单独发分包：使用W(WBLOCK)写块提取局部图纸。
