说明：本文主要介绍 Nyquist 图高频端的物理含义，以及串联电阻、频率上限和寄生电感造成的三类高频形态。
Nyquist 图的每一个点都对应一个角频率 ω，横坐标为阻抗实部 Z′，纵坐标通常画成 −Z″。测试文件里的第一个点只是本次扫描的最高频点；电路模型里的左端截距则对应 ω 趋近无穷大，两者在高频响应充分展开后才会接近。

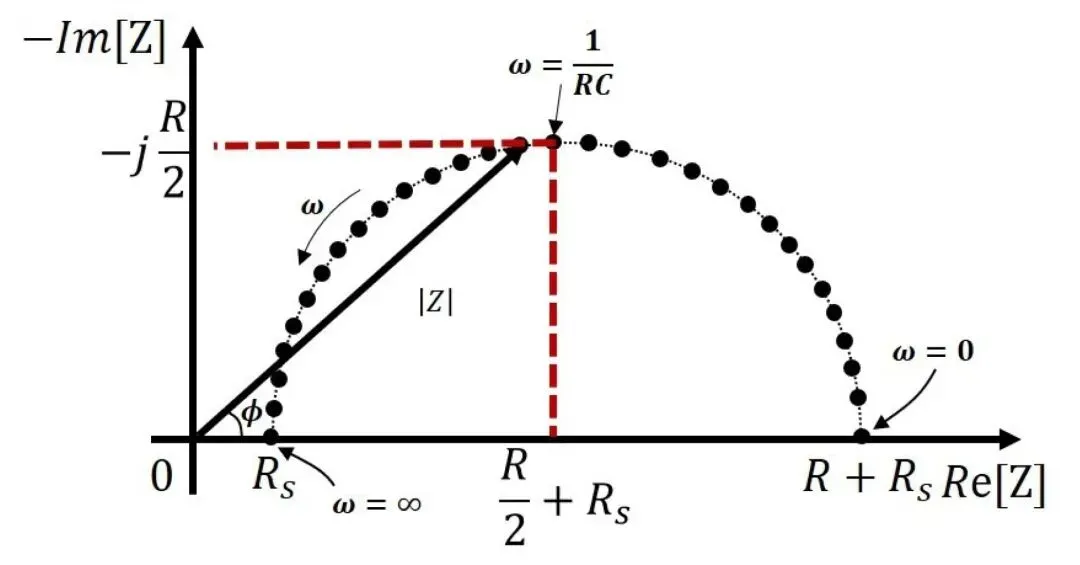

最简 Randles 电路由串联电阻 Rs 与 Rct∥Cdl 串接。频率升高后，双电层电容的容抗趋近于零，并联支路被电容旁路；交流扰动仍须经过 Rs。因此Z(ω→∞)=Rs，左端截距天然位于横轴正半轴。这个极限关系与圆弧大小无关。
这个右移量属于电路响应。原点代表零串联阻抗，导线、电解质、隔膜、集流体及接触路径均会贡献交流电阻；总和降至仪器分辨率以下时，曲线才会贴近原点。多数电化学装置仍保留可测的串联项。
给电路增加一个频率无关的串联电阻，所有点的 Z′ 会增加同一个量。圆弧直径仍由并联电阻控制，峰顶频率仍由对应的时间常数控制。左端截距增量归入串联项，电荷转移电阻取自圆弧宽度。
最高频点与理论截距有什么差别？
仪器在最高频率采到的是一个离散点。若该点仍有不可忽略的 −Z″，它尚未抵达实轴截距。此时把第一个点的 Z′ 直接记为 Rs，会把圆弧左肩的一部分算入串联电阻。最高频点与高频截距对应不同频率定义，拟合和表格应分别标注二者。二者的差值会随频率上限变化。
完整测量链包含工作电极、对电极、参比电极、溶液路径、导线与连接点；简化模型把时间尺度分不开的串联项压缩成 Rs。三电极体系常写 Ru 或 Rs，全电池文献也常写 RΩ。
高频端位于原点右侧对应可分辨的串联电阻。截距名称应服从电池结构和接线方式，具体归属则由导电路径和对照变量确定。
Rs 标记电路中的串联位置，其数值由多个部件叠加。它收集的是位于慢界面过程之前、在当前频段内近似不随频率变化的欧姆项。同一个截距值可以来自不同部件，部件清单取决于三电极、对称电池、扣式电池或模组等结构。接线拓扑决定具体清单。
三电极体系的未补偿电阻从哪里来？

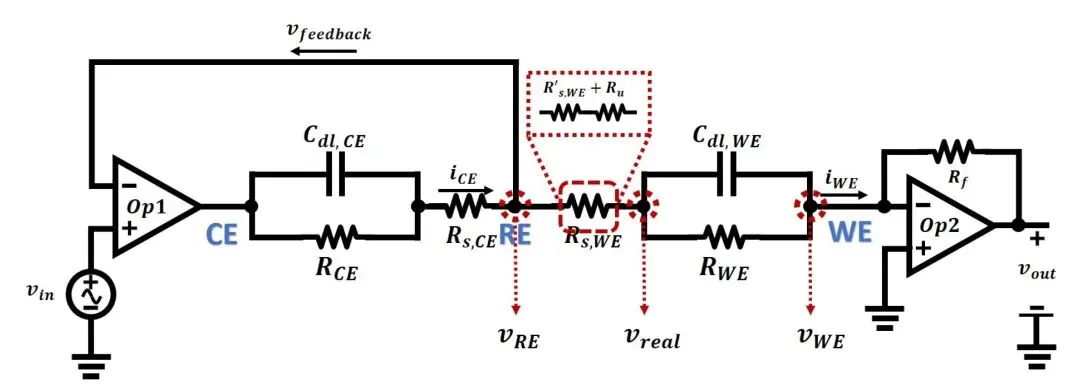

三电极体系中，工作电极表面到参比电极感知位置之间的溶液路径形成未补偿电阻 Ru。其量级受电解质电导率、温度、工作电极面积、槽体几何和参比探头位置控制。电导率降低或电流线变长时，高频截距通常向右移动。
参比电极测得其尖端附近的电势，工作电极到尖端之间仍保留电势降。Luggin 毛细管可缩短这段路径，但尖端过近会扰动局部电流分布。参比位置属于固定的测试几何量，位置变化会同步改变 Ru，重复装样时应使用同一距离。
导线电阻、电极基底电阻和夹持接触也会贡献实部；在电导率较高、接线紧固的小型三电极池中，它们常低于溶液项。更换电解液浓度或挪动参比电极后截距同步改变时，Ru 是主要核查对象；仅重装夹具便发生跳变时，接触路径更值得核查。不同变量对应不同串联部件，变化方向可约束参数归属。
两电极与电池体系还叠加哪些导电路径？

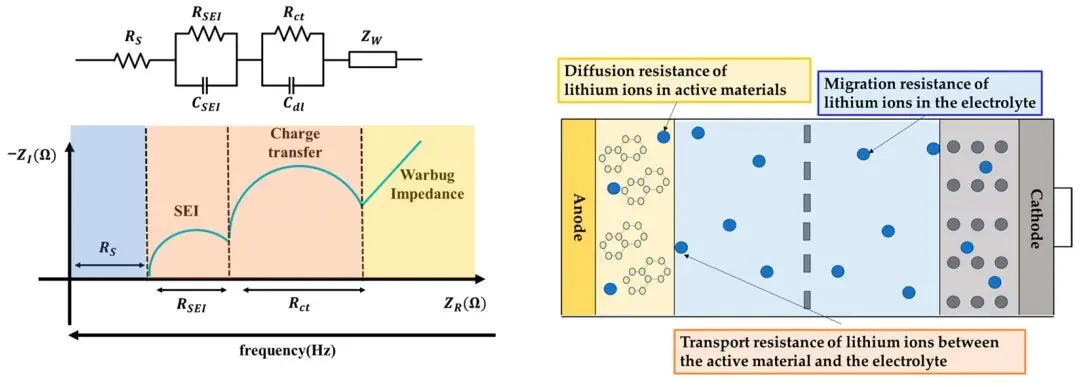

两电极体系没有独立参比端，测得的是正负两侧及中间导电路径的总和。电解液、隔膜孔道、电极孔隙中的离子传导，活性层与集流体的电子传导，以及极耳、焊点、压紧界面和连接件，都能为高频实轴截距贡献电阻。
电池谱图里常把左端截距概括为“欧姆内阻”。该数值包含电解液之外的电子导电与连接贡献。温度、荷电状态、压紧力和装配方式保持一致后，截距差值才具有同一测试基准。
界面动力学的常用数值来自圆弧两端实轴截距之差，或由等效电路拟合得到的 Rct。左端截距主要约束 Rs；右端截距包含 Rs 与相应弛豫电阻。圆弧宽度对应 Rct，整条曲线的平移则归入串联项。
跨样品比较还须统一几何归一化。电极面积、膜厚和电流路径改变后，直接比较欧姆数值容易失去物理对应。可同时报告原始 Ω 值与面积比电阻，并把电解液组成、温度、夹紧方式写入测试条件。
最高频点与无穷频率截距为何存在差别？
若最高频点位于横轴上方，且其后几个点沿半圆左肩向右下方延伸，常见原因是扫描频率上限尚未覆盖电容充分旁路的区间。此时第一个点含有界面弛豫的残余分量，对应的 −Z″ 仍大于零。频率上限升高后，该点会继续向左下方移动。
Bode 数据保留频率坐标。高频端相位逐渐接近 0°、|Z| 形成平台时，平台值才接近欧姆截距；相位仍偏离 0°，代表电容响应尚未退出。相位与模值平台共同约束截距，据此选择高频范围或受约束拟合。平台区间应覆盖多个连续频点。
频率上限受仪器和夹具带宽约束。频率超出有效带宽后，寄生电感、电容耦合及测量链相位误差会主导轨迹。已知负载可核验有效频段，并为样品比较提供统一频率窗口。高频点数量与截距可信度没有单调关系，测量带宽才决定可解释区间。
高频端伸到横轴下方时发生了什么？
多数软件以 −Z″ 为纵坐标。理想电感满足 ZL=jωL，换到 −Z″ 坐标后便位于横轴下方，而且频率越高，下探幅度越大。负的 −Z″ 属于感性方向，与电容半圆的正 −Z″ 方向相反。频率依赖近似与 ω 成正比。
感抗常来自长导线形成的环路、探针与夹具、集流体、极耳、母排以及仪器端口之间的耦合。其位置靠近最高频端，并可随线长、走线面积或连接件尺寸而变。把这段下弯拟合成新的界面过程，会生成缺少物理部件对应的参数。

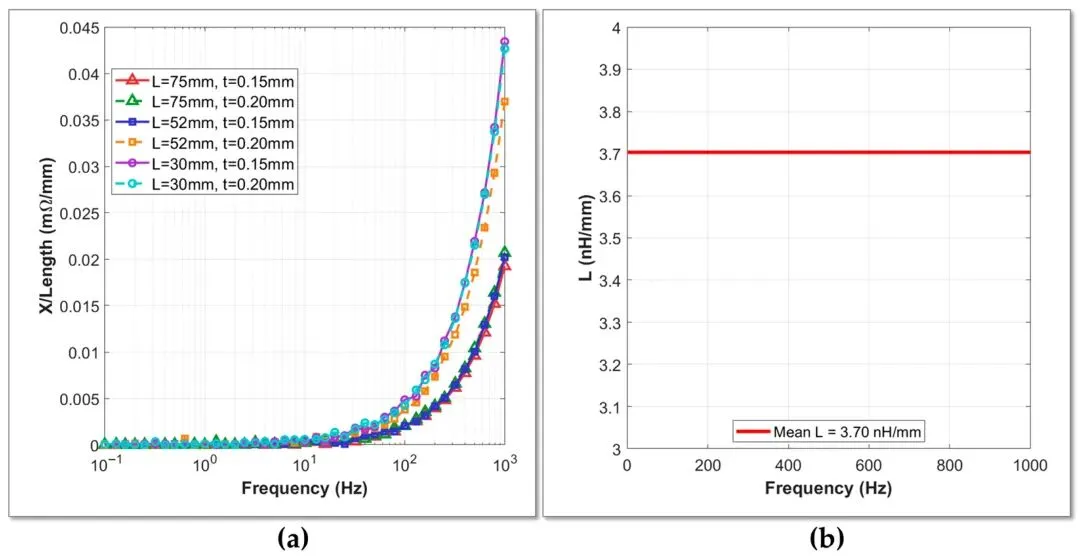

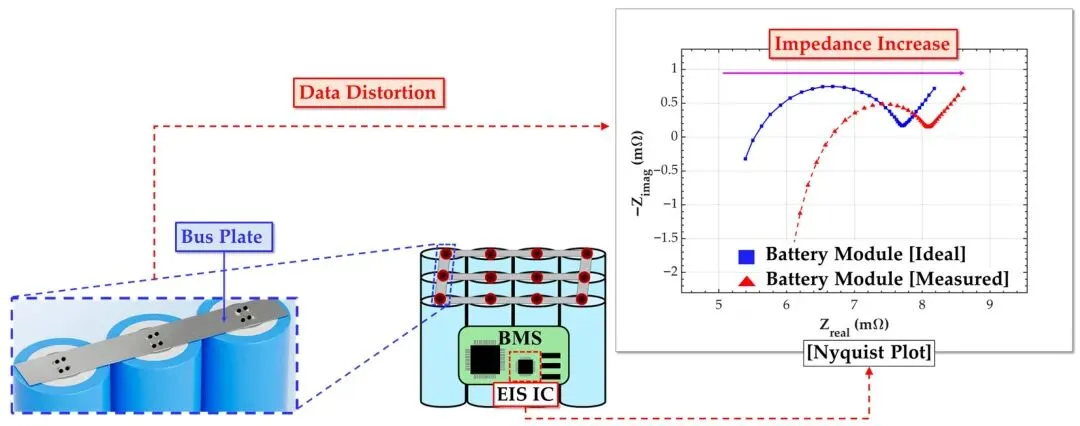

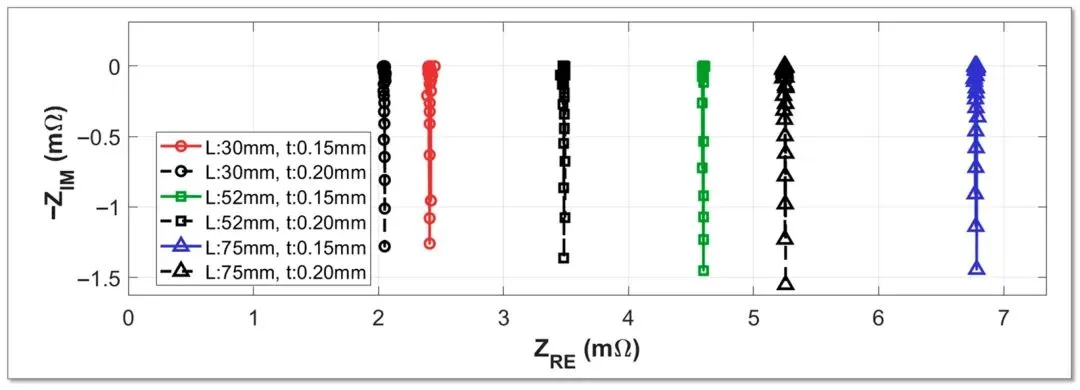

该模组研究把母排单独测量后，实部呈稳定电阻贡献，虚部则沿感性方向延伸。部件空载表征可识别寄生项，电池本体和连接件由此获得各自的阻抗数据。母排长度还会改变感抗斜率。
缩短并绞合电流线与电压线、减小回路面积、采用同轴或四端连接，并执行开路、短路和标准负载校准，都有助于约束夹具项。改变走线后高频下弯随之改变时，来源指向测试链；形态对接线不敏感时，可考察电极本征的吸附中间体等低频感性环。
同组样品应使用同一电解液批次、温度、浸润时间、参比位置、线缆长度、夹具和频率窗口。这些条件决定高频端的基线；三电极测试还应记录工作电极面积及参比尖端距离，电池测试则应记录荷电状态、静置时间、压紧力和极耳连接方式。
比较界面改性时，可按三个量分别核查：左端截距 Rs、圆弧宽度 Rct、特征频率或时间常数。位置、宽度和频率对应不同参数；Rs 变化而圆弧宽度接近时，电解质与连接项贡献更大，圆弧宽度变化而 Rs 接近时，差异集中在界面弛豫电阻。三个量应保留各自的单位和拟合误差。
iR 补偿对象应来自已核验的 Ru 或 Rs，补偿比例、测量方法和取值频段都应记录。把尚在圆弧上的第一个点当成 Ru 时，补偿量会夹带界面阻抗；忽略线缆感抗时，自动拟合也会偏离高频实轴截距。截距归属决定补偿量的物理含义，高频端形态须在补偿设置前完成核查。
Nyquist 图高频端位于原点右侧，通常对应体系的串联欧姆电阻；最高频点悬在横轴上方，代表扫描尚未逼近高频实轴极限；高频端伸到横轴下方，则与感性寄生相符。高频位置对应导电路径，圆弧宽度对应弛豫电阻，二者各自约束一组电路参数。拟合时应保留这种参数分工。
