现在，一家叫 Discovered Materials 的创业公司，想让 AI 智能体把挥锤速度提上去。

TechCrunch 报道，这家公司刚完成 900 万美元种子轮融资，由 Lightspeed India Partners 领投。公司从 Y Combinator 走出来，目标很直接：用一群 AI 智能体寻找适合半导体的新材料，先盯住芯片最头疼的热问题。

这个故事听起来像“AI 给 AI 擦屁股”。可真正值得看的地方，在实验室里。

Discovered Materials 的两位创始人是 Advaith Sridhar 和 Akash Ramdas。Ramdas 做了 11 年半导体材料研究，Sridhar 的背景则偏 AI 智能体。

他们搭出的流程大致分成两段。第一段，大模型智能体阅读论文、拆解目标、提出材料组合和研究方向。TechCrunch 提到，他们把 Anthropic 的模型装进自建 harness，让智能体全天候找候选。

第二段，基础物理模型接手，用模拟结果判断这些候选值不值得继续做。

速度确实上来了。问题也随之冒出来：数千次猜测里，有多少能变成一块真实样品？

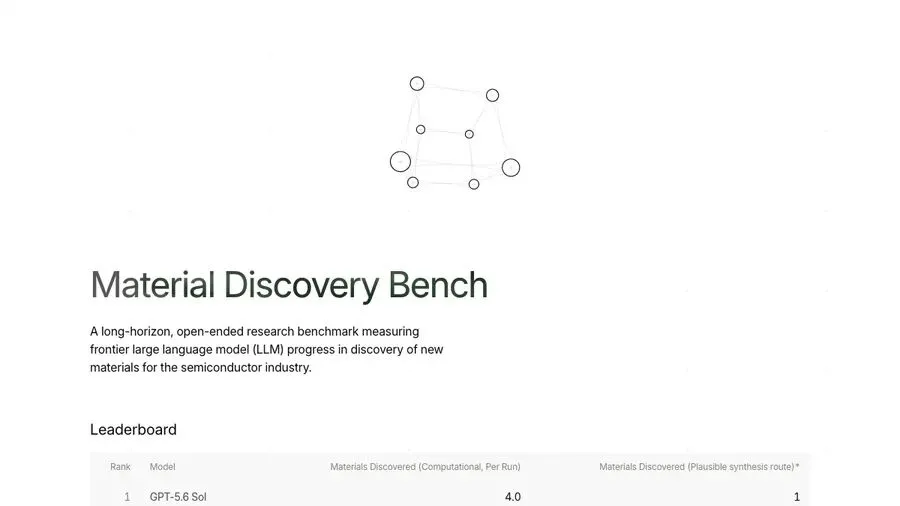

Material Discovery Bench 将计算候选与可信合成路线分开统计｜图片来源：Discovered Materials

公司同步放出了 Material Discovery Bench，用来观察前沿模型做材料发现的能力。

榜单把结果拆成两列。一列看“计算上发现了多少候选”，另一列看“其中多少带有可信的合成路线”。截至目前，榜首模型每次运行平均给出 4.0 个计算候选，能走到可信合成路线的只有 1 个；榜单里的其他模型，这一项都是 0。

这个落差很诚实。

模型写出一个化学式，只是开头。实验人员还要回答一串麻烦问题：原料买不买得到，温度和压力怎么设，副产物怎么处理，样品能否稳定重复，制程会不会污染现有设备。

公司称，团队已经发布了数百个计算候选，还在三个月内做出了性能可匹配成熟商业产品的热界面材料。公开资料没有给出配方、测试条件、第三方复测或客户导入结果，所以这项进展目前只能按公司披露来理解。

很多人说到芯片降温，脑子里先出现风扇、水冷和液冷机柜。材料问题的位置更靠里。

芯片和散热器表面看起来很平，微观尺度上却布满空隙。热界面材料负责填住这些空隙，把热量从芯片送出去。材料自身的热导率要高，它和上下表面的接触也得足够好。

NIST 的研究说明，热导率、热容和界面热导会一路影响器件性能、可靠性与寿命。到了真实器件尺度，制造方式、掺杂、缺陷和生长条件都可能改变测量结果。

换句话说，一块材料在模拟里“很会导热”，放进芯片封装后仍可能表现平平。界面接触差、容易老化、与工艺不兼容，任何一项都能让漂亮数字失效。

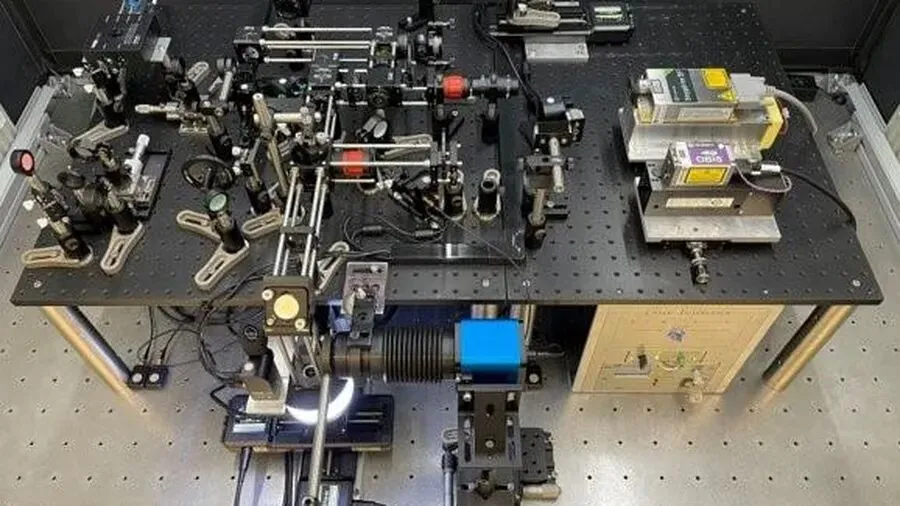

用于测量材料热学性质的 NIST 频域热反射仪｜图片来源：NIST / Joshua Martin

Johns Hopkins APL 把材料发现概括成三件事：找到组成与结构，找到合成方法，再测量性质完成验证。

这三步看着简单，彼此之间却会反复打回。候选无法合成，模型要改路线；样品做出来却不够纯，要调整温度、时间和前驱体；热学数据合格，还得继续看电学性能、机械稳定性和制造兼容性。

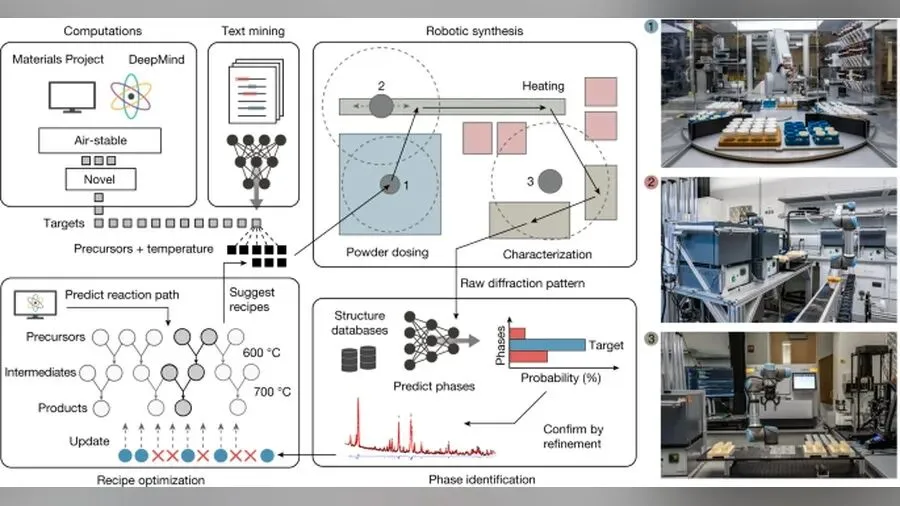

A-Lab 把计算、配方、机器人合成和 XRD 表征连成闭环｜图片来源：Nature / A-Lab 研究团队

材料实验室已经出现过很典型的提醒。2023 年，A-Lab 自动化实验论文引发广泛关注。论文后续经过更正，Nature 当前摘要记录的是 17 天内从 57 个目标中实现 36 种化合物。早期版本和报道使用过 41/58，“新材料”的判定也遭到学界质疑。

这不妨碍自动化实验的价值。它提醒我们，材料发现连“成功”两个字都需要严谨定义：计算稳定、合成成功、结构确认、性质达标，分别是不同的门槛。

Discovered Materials 计划用这笔融资扩团队、扩实验室，并让研究智能体跑得更大。

我更关心它接下来能不能积累一种稀缺资产：模型提出过什么，实验怎么失败，哪种改法有效，材料在什么工艺条件下失真。

公开论文能教模型“别人做成了什么”，实验室自己的失败记录才能告诉它“这条路为什么走不通”。一旦这些数据持续回流，下一轮搜索才有机会少撞几次墙。

这家公司的风险同样清楚。半导体材料认证周期长，客户不可能只看模拟分数。配方要稳定，供应链要可控，量产批次要一致，还得进入昂贵且保守的制造流程。

AI 智能体很适合做“打地鼠”这类高频搜索：同时追很多方向，不怕重复，全天运行，也能快速调用论文和模拟工具。

材料科学会逼它面对物理世界。炉子不会因为提示词写得好就提高纯度，测量仪也不会替一个漂亮候选放宽误差。

候选进入实验，答案留在晶圆上
