【源码分享】CAD中匿名块转普通块,普通转匿名块,一键实现匿名块与普通块互转

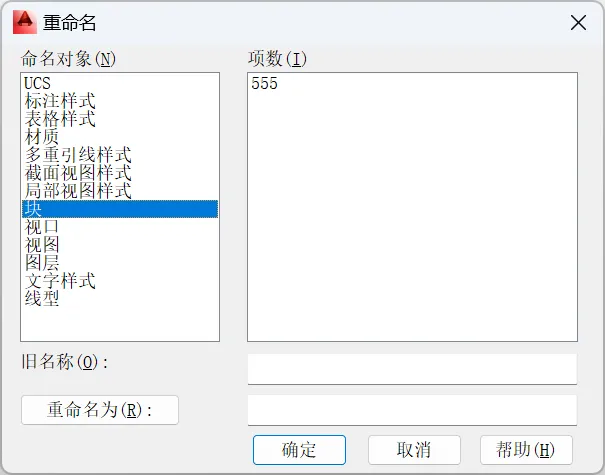

之前分享过普通块、插入块、动态块、增强属性块。特殊的有匿名块、外部参照裁剪匿名块的相关知识，一般情况下修改一个图块的块名，使用rename命令即可。但存在的问题是，若dwg中有很多个图块时，不方便查找到对应的图块，另外就是无法将匿名块转为普通块。

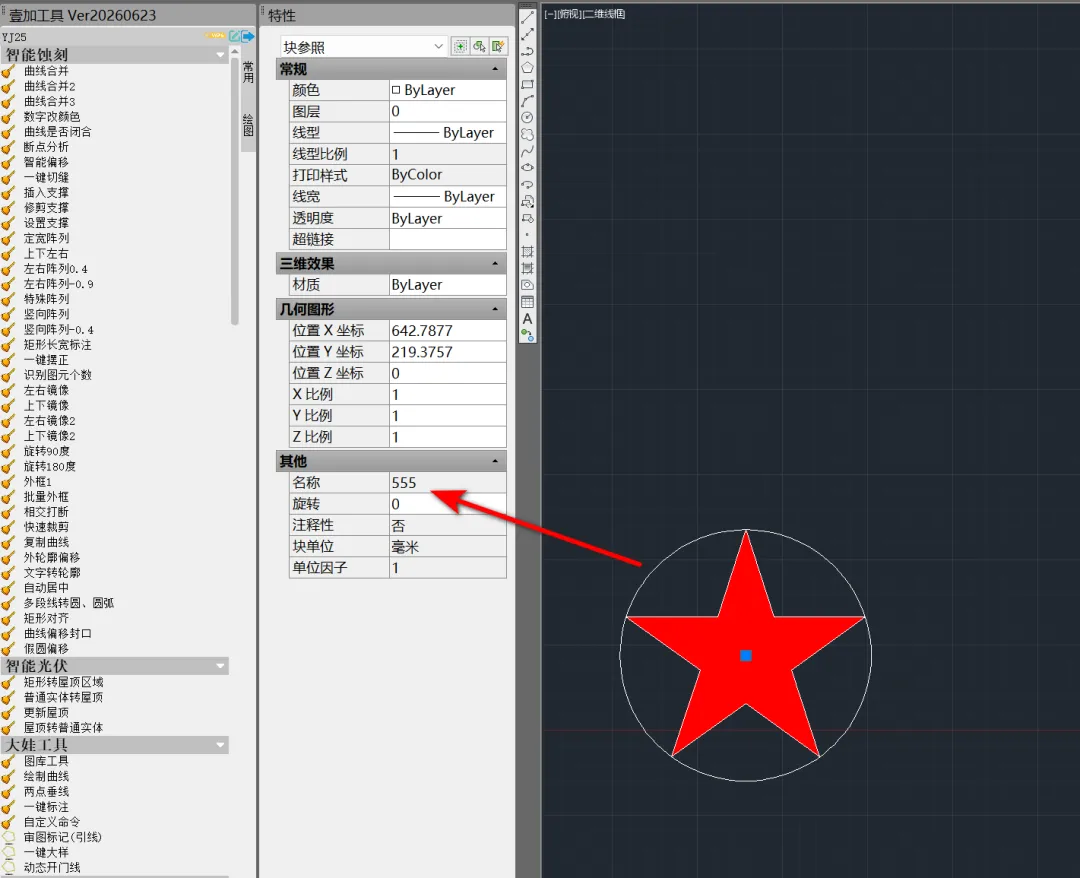

如上图所示，这是一个块名为“555”的普通块，点击壹加工具箱中的”匿名有名互转“，然后选择该图块，就会将这个普通块转成”*U3“这样的的匿名块。

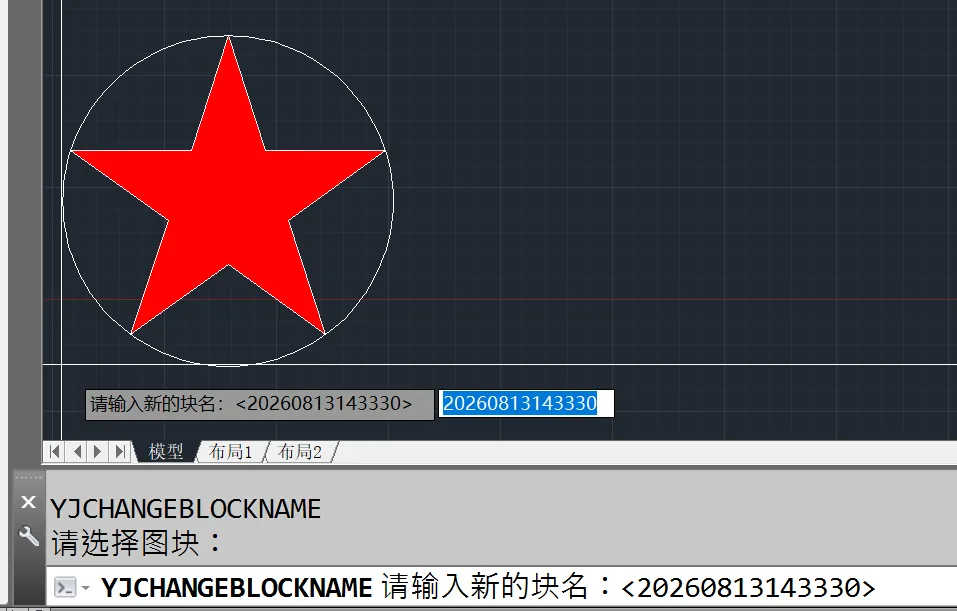

再点一次”匿名有名互转“按钮，输入新的块名，即可将匿名块转为有名块。

以上就是壹加工具箱中的匿名有名互转功能。如果只是临时使用一下，可以使用下面的lsp源码来实现

(defun C:YJ (/ *APP *DOC EntNam NewNam)    (princ "\n输入YJ命令修改块名。壹加工具箱")    (vl-load-com)    (setq *APP (vlax-get-acad-object))    (setq *DOC (vla-get-activeDocument *APP))    (if (setq EntNam (car (entsel "\n请选择块: ")))      (if (setq NewNam (getstring "\n请输入新块名<字符规范,不要重名>: "))        (change-block-name EntNam NewNam)        (princ "\n你没有输入新块名!")      )      (princ "\n你没有选择物体!")     )    (princ));;;改块名程序  (defun change-block-name (EntNam NewNam / obj blocks BlkNam block)    (setq obj (vlax-ename->vla-object EntNam))    (setq blocks (vla-get-blocks *DOC))     (if (=(vla-get-objectname obj) "AcDbBlockReference")      (if (tblsearch "block" NewNam)        (princ "\n和已有块名重复!")        (progn            (setq BlkNam (vla-get-name obj))          (setq block  (vla-item blocks BlkNam))          (vla-put-name block NewNam)          (if (= (substr BlkNam 1 2) "*U")            (progn                 (princ "\n这是一个匿名块.")              (vla-auditinfo *Doc :vlax-true)              (vla-put-name block NewNam)            )          )          (princ "\n块名已经更改成\"")          (princ NewNam)          (princ "\"")        )      )      (princ "\n所选物体不是块!")    ))

【Gu_xl】] 【局部放大】源码公布

lisp源码的使用方法可见上面链接。
