当市场目光都聚焦大模型、GPU、光模块、6G基站的时候，一场上游材料的供给紧张正在悄然上演。AI算力大规模建设，6G技术加速落地，高速光互联、毫米波射频、先进封装、宽禁带功率器件需求集中释放。芯片端的竞争已经白热化，但比芯片更前置、更难突破的，是半导体底层材料。

▎核心判断本轮材料紧张并非矿产枯竭，而是伴生矿供给刚性、超高纯度工艺壁垒、长周期扩产、多赛道同时抢产能四重因素叠加。不少高端品类国内自给率不足10%，已成为制约AI算力与6G硬件迭代的隐形瓶颈。

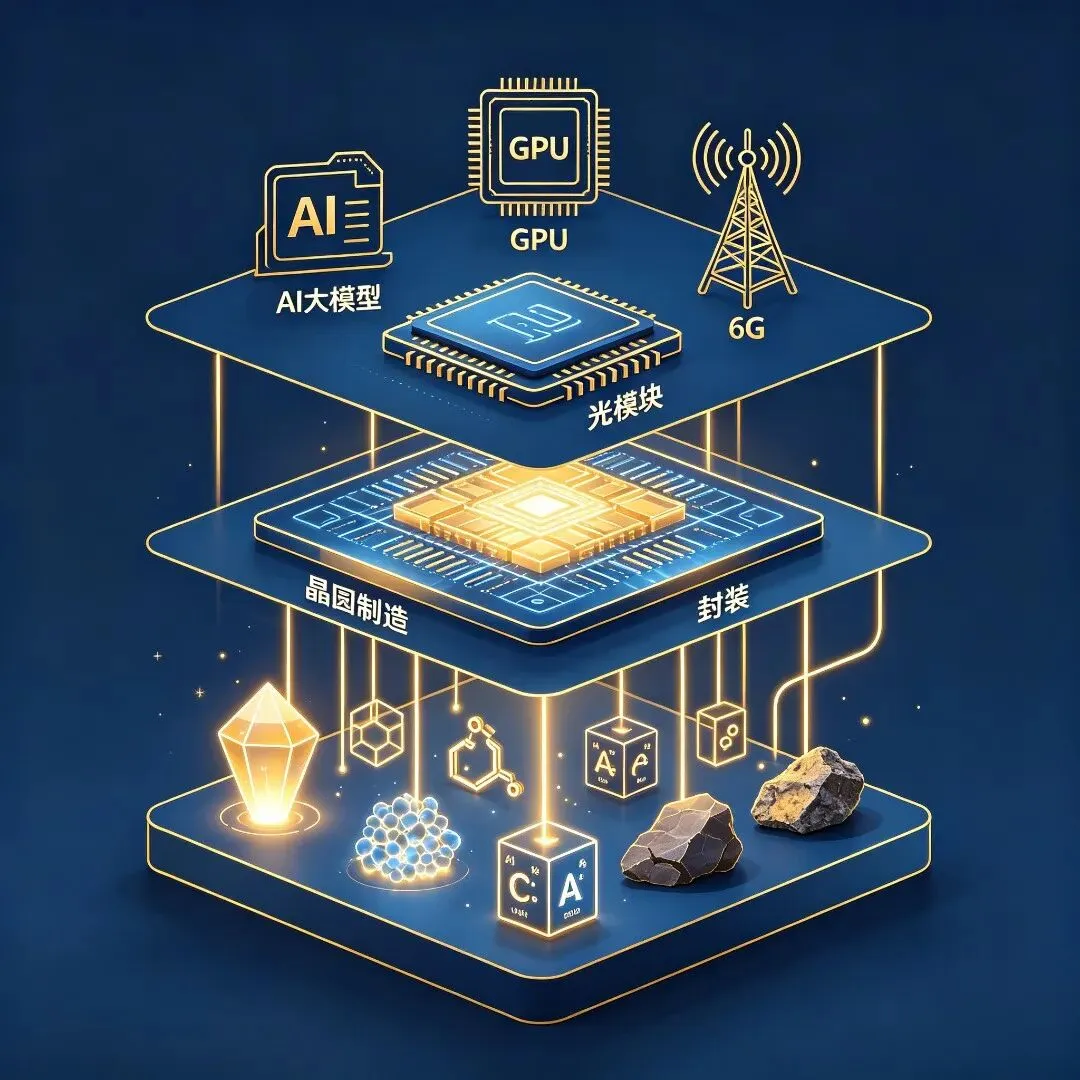

▲ AI+6G产业链层级：底层材料是一切硬件的根基

一、十大紧缺半导体材料，分别卡在哪？

01 磷化铟衬底InP Substrate

800G/1.6T/3.2T光芯片  6G毫米波  激光雷达

磷化铟是高速光芯片的核心衬底材料，AI光模块、6G毫米波射频、车载激光雷达三大场景均绕不开它。随着全球AI算力集群向1.6T、3.2T速率升级，磷化铟衬底需求呈指数级增长。

行业数据显示，2026年全球磷化铟衬底需求达到260—300万片，而全球有效合规产能仅约75万片，供需缺口超过70%。高端6英寸衬底国内自给率不足5%，扩产周期长达24—36个月，部分订单已排至2028年。

铟属于典型伴生矿，无法单独开采，产量依附于主矿开采规模，产能很难跟随需求快速扩张。海外龙头长期把持高端市场，国内企业仍处于良率爬坡和客户认证阶段。

▸ 全球年需求：260—300万片|有效产能：约75万片

▸ 国内6英寸自给率：不足5%|扩产周期：24—36个月

02 6N—7N高纯红磷High-Purity Red Phosphorus

磷化铟单晶源材料  纯度决定良率上限

高纯红磷是磷化铟单晶生长的核心源材料，其纯度直接决定衬底成品良率上限。6N—7N（即99.9999%—99.99999%）超高纯电子级红磷长期被海外厂商垄断，一旦供给受限，将直接压制磷化铟衬底整体产能。

国内企业攻关已持续推进，但半导体级原料的下游客户认证周期漫长，短期难以实现大规模商业化替代。这一环节的瓶颈效应，意味着磷化铟产业链的国产化不能只盯着衬底，还必须向上游源材料延伸。

▸ 纯度等级：6N—7N（99.9999%以上）

▸ 供应格局：海外垄断，国产认证中

03  薄膜铌酸锂Thin-Film Lithium Niobate (TFLN)

1.6T/3.2T光调制器  AI高速互联  年增速超100%

薄膜铌酸锂是下一代高速光调制器的核心材料，凭借超快电光效应、高带宽、低功耗等先天优势，被视为1.6T、3.2T及以上超高速光模块的关键路线。随着AI集群速率升级，纯硅方案逼近带宽物理极限，TFLN正迎来导入机遇期。

据LightCounting预测，2028年全球3.2T光模块市场规模有望达13.96亿美元，2031年有望提升至240亿美元。TFLN调制器市场年需求增速超过100%。

高端光学级晶体产能高度集中，大尺寸薄膜制备工艺壁垒极高。中国铌酸锂产能虽占全球约42%，但高端光学级薄膜自给率不足10%，产能释放速度远跟不上算力硬件扩张节奏。

▸ 3.2T光模块市场：2028年约14亿美元 → 2031年约240亿美元

▸ 高端自给率：不足10%|需求年增速：超100%

04  碳化硅衬底SiC Substrate

AI服务器电源  新能源车800V  6G射频  8英寸缺口80%

碳化硅是第三代半导体标杆材料，广泛用于AI服务器电源、新能源车800V电控、光伏逆变器，同时适配6G射频器件。中金公司判断2026年为AI数据中心高压架构部署元年，SiC正从车载应用扩展为数据中心刚需。

据富士经济及行业机构数据，2026年全球6英寸等效碳化硅衬底缺口约150万片，缺口率约40%；其中8英寸导电型衬底全球有效产能不到10万片，需求约50万片，缺口超过80%。

行业交付周期从常规8—12周拉长至30—40周，AI电源专用料号甚至达到52周，部分型号排期至2028年。车规级MOS型衬底报价达12000—12300元/片，8英寸高端产品价格较2025年低位反弹超30%。国内6英寸产品逐步成熟，8英寸仍在持续攻关。

▸ 全球6英寸等效缺口：约150万片（缺口率40%）

▸ 8英寸缺口：超80%|交付周期：30—52周

▸ 市场规模：2026年全球SiC衬底约12.7亿美元

05  氮化镓外延/衬底GaN Epitaxy/Substrate

6G毫米波基站  射频前端  AI服务器快充

氮化镓是6G毫米波基站、射频前端、AI服务器快充电源的核心宽禁带材料，适配高频、高功率应用场景。随着AI数据中心供电架构升级和6G预研推进，GaN从消费类快充向车规、射频、数据中心等高阶场景扩展。

Yole数据显示，2026年全球GaN功率器件市场规模预计达9.2亿美元，同比增长约58%；行业预计2029年全球规模可达20亿美元。

车规、射频级的大尺寸高可靠外延片供给持续紧张，长晶工艺和配套设备门槛高。海外巨头在高端射频GaN领域仍有明显技术优势，国内企业在硅基GaN射频芯片等方向已实现规模化商用突破，但高端外延片自给率仍有待提升。

▸ 2026年全球GaN功率器件市场：约9.2亿美元（同比+58%）

▸ 2029年预期：约20亿美元

06 高纯锗与四氯化锗High-Purity Ge / GeCl₄

光纤预制棒掺杂剂  锗硅射频  卫星红外  伴生矿

锗以超高纯四氯化锗形式作为光纤预制棒的核心掺杂剂，用于提升纤芯折射率、降低传输损耗，同时用于锗硅射频芯片、红外探测、卫星器件。AI算力中心光纤用量是传统机房的3—5倍，直接拉动锗材料需求暴涨。

受AI算力刚需与伴生矿供给受限双重影响，锗价已飙升至2.4—2.5万元/公斤，光纤用四氯化锗成品价格较前期暴涨5—6倍。

中国占全球锗产量主导地位，自2023年8月起对锗相关物项实施出口管制。锗同样为伴生矿，供给弹性弱，光通信、卫星航天、红外探测多领域同时争夺有限资源，高纯四氯化锗高端牌号仍由海外主导。

▸ 锗价：2.4—2.5万元/公斤|GeCl₄价格暴涨5—6倍

▸ 供给属性：铅锌伴生矿，供给弹性弱；中国实施出口管制

07  ABF载板Ajinomoto Build-up Film Substrate

AI芯片先进封装  HBM  异构集成  国产化率<5%

ABF载板是AI大算力芯片先进封装的核心基材，服务于HBM、多芯片异构集成，是高端GPU、AI芯片必不可少的封装载体。随着AI芯片尺寸增大、封装层数增多，ABF载板的单颗用量持续攀升。

据揖斐电预测，全球GPU/ASIC出货量将从2025年约1500万颗增至2028年约3000万颗。ABF载板供需缺口预计2026年下半年约10%，2027年达21%，2028年扩大至42%。

全球有效产能高度集中，英伟达、AMD等巨头已将长约签至2028年，部分客户要求"合作扩产"。国内ABF膜国产化率不足5%，载板企业正处于客户导入验证阶段。

▸ 供需缺口：2026H2约10% → 2028年约42%

▸ ABF膜国产化率：不足5%|长约锁定至2028年

08  高端超薄低介电电子布Low-Dk Electronic Glass Fabric

AI服务器高速PCB  4微米超薄  缺口超50%

高端电子布是高速覆铜板（CCL）的核心基材，用于AI服务器高速PCB，实现高频信号低损耗传输。AI服务器PCB层数从传统14—24层提升至20—30层，高端机型达40层以上，单台电子布用量是传统服务器的3—5倍。

以英伟达GB300服务器为例，PCB层数增至16层以上，单台玻纤布用量达18—24米，较传统服务器提升约5倍。广发证券测算，2026年中性情形下普通电子布供需缺口约1.13亿米。

4微米及以下超薄、二代低介电高端产品高度依赖进口，行业缺口超过50%。电子布价格近半年涨幅超100%，部分高端品种"一月一调"，全行业库存处于历史极低水平。高盛预测2028年全球AI服务器PCB和CCL市场规模将分别达840亿美元和480亿美元。

▸ 单台AI服务器用量：18—24米（传统服务器约5倍）

▸ 2026年供需缺口：普通电子布约1.13亿米；高端缺口超50%

▸ 价格涨幅：近半年超100%

09  六氟化钨Tungsten Hexafluoride (WF₆)

钨沉积电子特气  HBM金属化  先进制程刚需

六氟化钨是半导体CVD制程中沉积钨膜的唯一商用前驱体气体，是先进逻辑芯片、HBM存储金属化制程的刚需物料。下游AI算力需求驱动全球存储晶圆大规模扩产，芯片制程迭代持续抬升单晶圆WF₆用量。

供给端，全球有效产能有限，新建产线投入巨大，客户认证周期漫长。2025年起中国对钨相关物项实施出口管制，导致日本两大WF₆厂商原料供应受限、出现减产，中期供给缺口显著。2026年国内外WF₆价格已大幅上行，供需错配格局预计持续。

▸ 需求驱动：AI存储扩产+先进制程单晶圆用量提升

▸ 供给变化：钨原料出口管制致海外厂商减产，2026年价格大幅上行

10  高端光刻胶及配套材料Photoresist & Ancillary Materials

EUV/ArF光刻胶  逻辑/存储/光芯片  自给率偏低

光刻胶是芯片光刻环节的感光材料，逻辑芯片、存储芯片、高速光芯片制造均离不开。EUV、高端ArF光刻胶海外垄断格局稳固，国内自给率偏低。

据SEMI及行业数据，2023年中国大陆半导体光刻胶市场规模约5.42亿美元，预计2028年增至70—80亿元人民币，其中高端ArF/KrF光刻胶占比超70%。QY Research数据显示，日美企业合计占据全球84.7%份额，国内本土企业占比不足10%。

值得注意的是，瓶颈不止于光刻胶本体——上游单体、光引发剂、树脂等关键原料同样存在供应风险，国产化需要全链条协同突破。

▸ 中国市场规模：2023年约5.4亿美元 → 2028年约70—80亿元

▸ 海外份额：日美企业合计约84.7%，国产占比不足10%

十大紧缺材料关键数据速览

二、为什么材料紧缺会集中爆发？

很多人会有一个朴素的疑问：需求上来了，直接花钱扩产不就解决了？但半导体材料的产业逻辑，和普通工业品完全不一样。四重现实约束相互叠加，共同制造了本轮供给紧张。

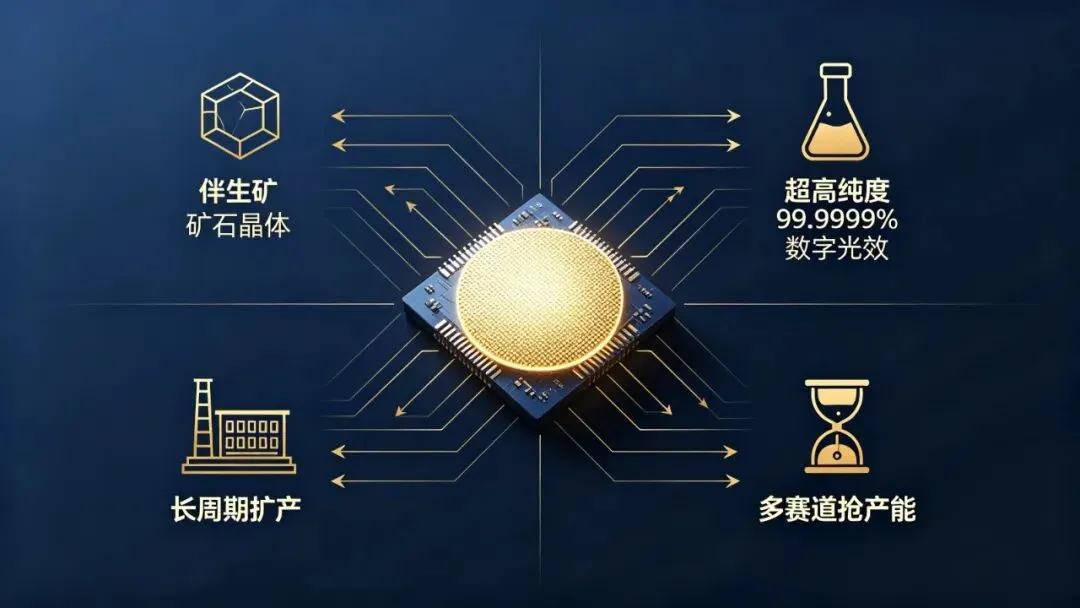

▲ 半导体材料紧缺的四重约束

01  矿产供给天然刚性

铟、锗、镓这类关键金属大多为伴生矿，不会专门开采，产量依附于锌、铝、煤等主矿的开采规模。下游需求爆发式增长时，上游矿产端没办法同步快速放量。以铟为例，全球精铟年产量约1100吨，中国产量占比接近70%，但产量上限受限于锌冶炼产能，并非价格上涨就能立刻扩产。

02 超高纯度是第一道生死门槛

半导体材料普遍要求6—7个9（99.9999%—99.99999%）的超高纯度。提纯、合成、晶体生长整套工艺难度极高，不是砸钱建厂房就能快速产出合格产品。杂质含量百万分之一级别的偏差，就可能导致下游器件批量报废。从实验室到稳定量产，往往需要数年甚至十余年的工艺沉淀。

03  下游客户认证周期漫长

半导体材料进入晶圆厂、光芯片厂商的正式供应链，要经过多轮可靠性、稳定性、寿命测试，认证周期普遍2—3年。即便资金到位、设备进场，产能也不能立刻转化为有效出货。这意味着当前紧缺的材料，其供给缺口很难在短期内通过新建产能弥合。

04  多条高景气赛道同时抢货

AI算力建设、6G通信迭代、卫星互联网、新能源汽车、光伏储能在同一时间窗口集中爆发，多个赛道同时争夺同一批上游材料。例如碳化硅同时被AI电源和新能源车争抢，锗同时被光通信和卫星航天争抢，氮化镓同时被6G基站和快充电源争抢——需求共振放大了供需矛盾。

三、产业启示：竞争的终点，拼的是底层材料

AI与6G的产业竞争，表面看是大模型、芯片、光模块、基站，真正的底层较量，落在半导体材料。

▎短期（1—2年）：紧平衡延续

上述紧缺材料大概率维持供需紧平衡状态，产品交付周期持续拉长，产业链企业将面临原材料成本上行、供货稳定性承压的现实压力。部分材料价格可能继续上行，但需注意材料行业长期存在降本趋势，价格不会单边上涨。

▎中期（3—5年）：国产替代加速

国产替代的机会窗口集中在高纯提纯工艺、长晶设备、大尺寸衬底、电子特种气体、先进封装基材等方向。在供应链安全诉求驱动下，下游晶圆厂和器件厂对国产材料的验证导入意愿明显增强，部分已通过认证的品类有望加速放量。

▎长期：材料体系决定产业高度

也要客观看待现实：国产突围需要跨过良率爬坡、客户认证、配套设备协同等多重关卡，技术落地不是一蹴而就，需要长期研发投入和产业协同。材料创新往往需要十年磨一剑，但一旦突破，将重塑整个产业的竞争格局。

芯片被看见，材料容易被忽略。但没有合格的底层材料，再先进的芯片设计，也只能是纸上蓝图。AI与6G的产业竞赛，最终拼的不是谁的发布会更热闹，而是谁能在最上游的材料端，把根基扎得更深。
