夜雨聆风参与过信息化项目交付的人都知道，验收阶段最麻烦的不是代码，是文档。
而文档里最耗时间的，除了写文字，就是画图。
交付文档到底要交哪些图？
根据多个政务信息化项目的验收要求，交付文档一般包含以下图表：
系统架构文档
系统总体架构图（分层架构） 技术架构图（技术选型+模块关系） 网络部署架构图（服务器+网络拓扑）
运维手册
系统监控流程图 故障处理流程图 备份恢复流程图
操作手册
业务操作流程图 权限管理流程图
数据文档
数据流转图 系统间数据交互时序图
一个中等规模的项目，交付文档里的图表数量通常在20%—40%张之间。
实际情况是什么样的？
大部分团队的开发流程是这样的：
问题就在这：文字可以边做边写，图没法边做边画。到了验收阶段，文字文档东拼西凑还能交差，但图表缺了就是缺了，甲方一看就知道。
常见的补图方式及问题
方式一：从PPT里截图项目汇报时做过的PPT里通常有一些架构图和流程图，截图贴到文档里。
问题：分辨率低、格式不统一、打印出来模糊 甲方反馈：文档要可编辑的，截图不行
方式二：用Visio从头画打开Visio，对着设计文档的文字描述，一个个节点拖、一根根线连。
问题：补一个文档图至少要1-2天，验收阶段通常时间紧 如果架构在开发阶段改过，还要先理清当前的架构再画
方式三：找设计阶段的白板照片照着画翻出当时开会拍的白板照片，在Visio里照着重画一遍。
问题：白板照片通常模糊、不完整，还是要靠回忆补全
这三种方式都绕不开一个问题：你已经有文字描述了（在设计文档、需求文档里），为什么还要手动把文字"翻译"成图？
一种更直接的做法
最近在补一个项目的交付文档时，试了一个方法：直接用文档里已有的文字描述生成Visio图表。
我用的是OpenVS这个工具，原理很简单——把流程的文字描述粘贴进去，自动生成.vsdx文件。

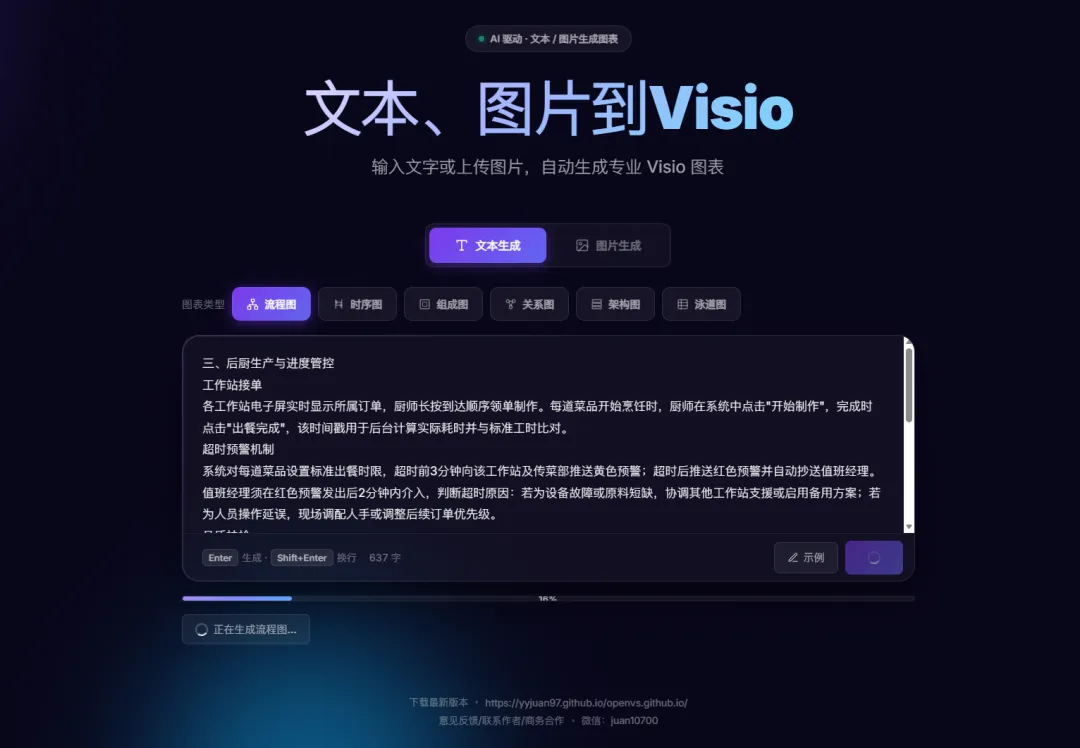

以操作手册里的故障处理流程为例，文档里的文字本来就要写进操作手册，不需要额外创作。粘贴到工具里：
生成过程大约10秒：

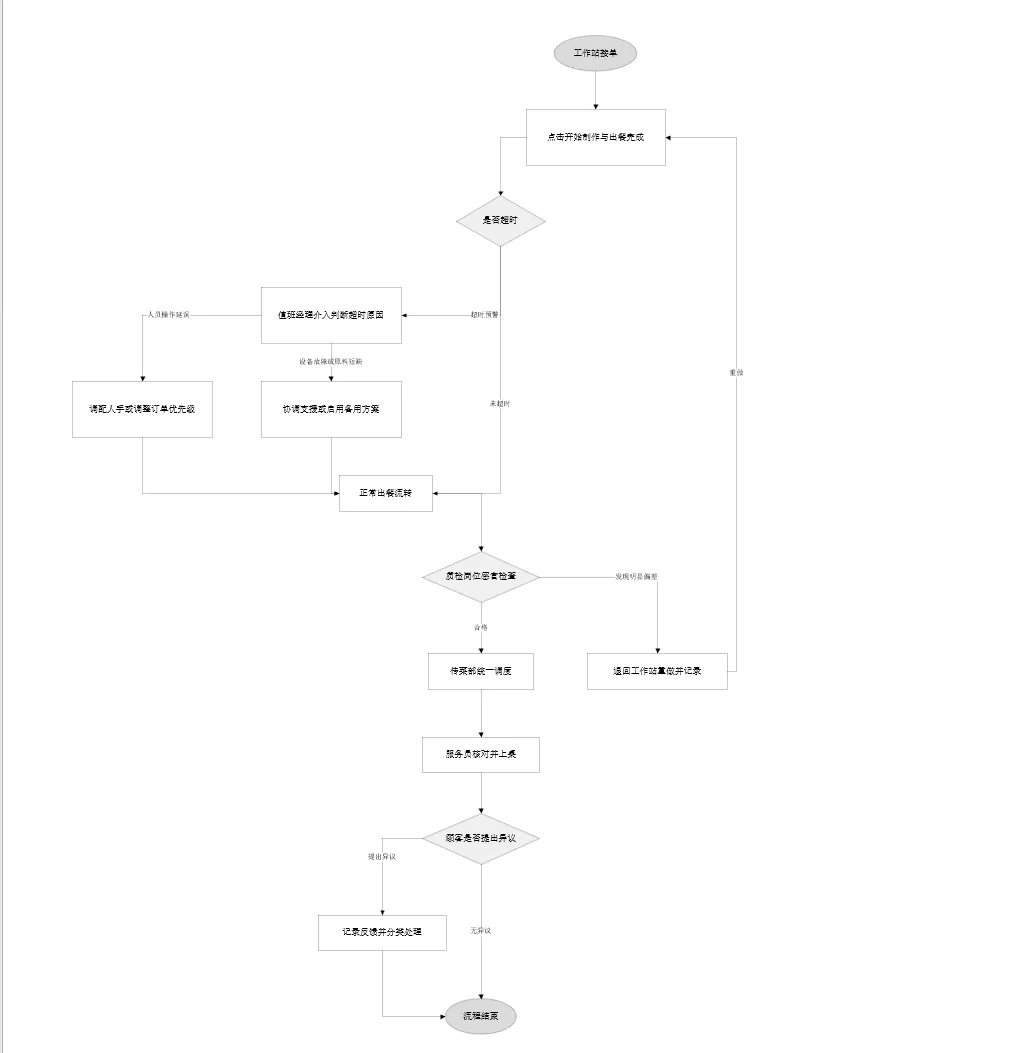

下载.vsdx文件，用Visio打开：
从生成结果看：
主流程、分支判断、子流程、节点连线和箭头方向等流程图设计的与文本内容基本准确
不是完美版，需要在Visio里做些调整：
拖动节点优化间距
修改个别节点文字，统一用词
一张图从文字到成图，可能就1分钟。
架构图：从草图到Visio文件
系统架构图的情况稍有不同。开发阶段通常在白板上画过草图，或者PPT里有过简版架构图。

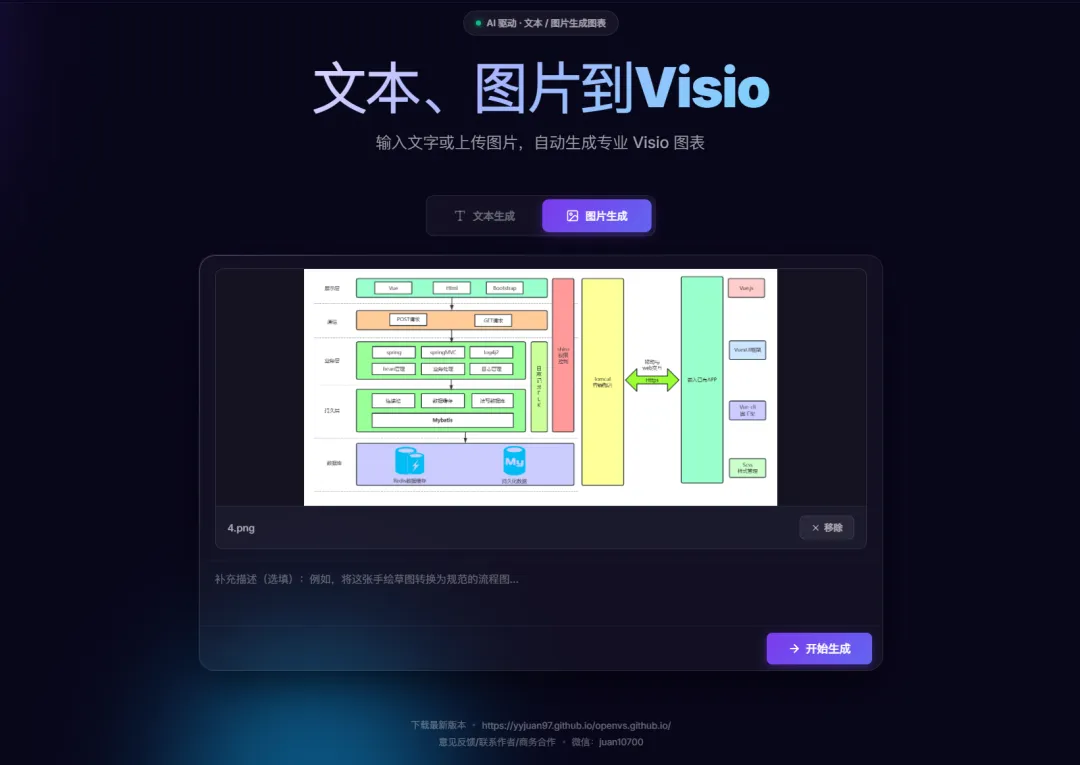

OpenVS支持上传图片直接转成Visio文件：

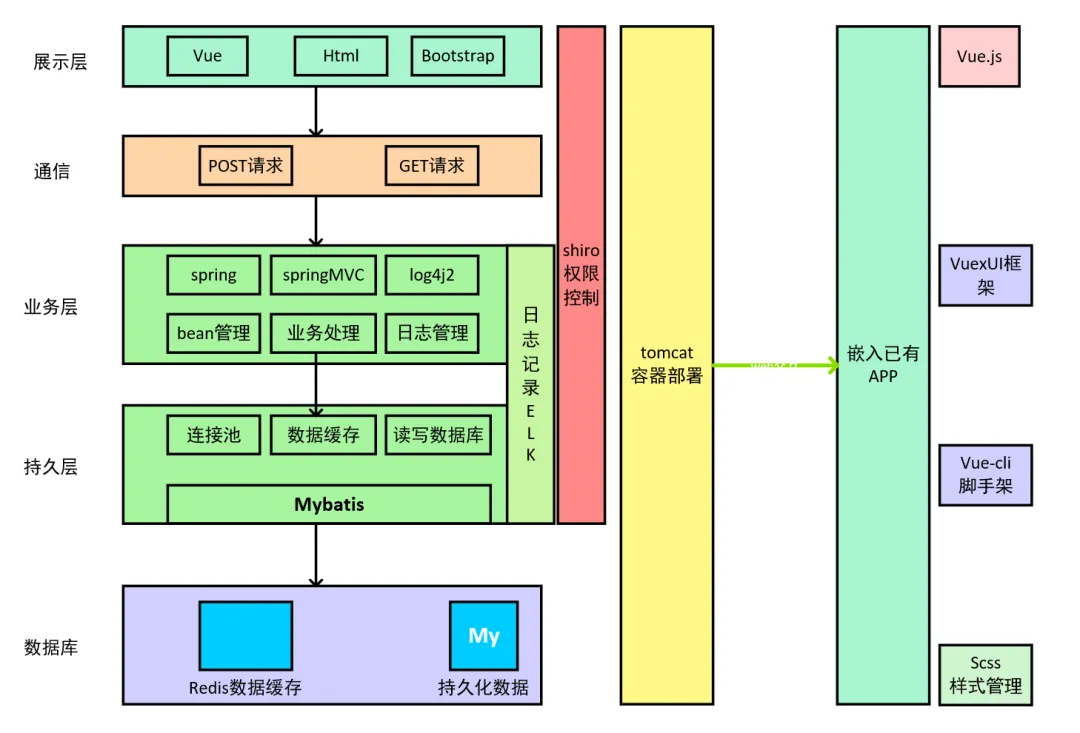

上传架构图照片：
等待生成完成。
下载打开后，可以在Visio中编辑：
图片转绘的准确度取决于原图质量。白板照片清晰、字迹工整的话，识别效果不错；如果照片模糊或草图太潦草，需要更多手动修正。
实际补图流程
总结一下，用这个方法补交付文档图表的流程：
列清单：对照验收要求，列出缺哪些图 找文字：在设计文档、需求文档、运维手册里找到对应的文字描述 生成图：文字粘贴到OpenVS，生成.vsdx文件 微调：在Visio里调整布局和措辞 图片转绘：架构图如果有白板照片或PPT截图，用图片生成功能转换
一个文档图，原来1-2天的工作量，压缩到十几分钟调整完。
需要注意的问题
这个方法不是万能的，有几个限制：
1. 文字描述要结构化，越详细的文字描述，AI越能正确识别流程逻辑。如果文字写得很模糊，生成的图也会模糊。
2. 生成后必须检查，AI偶尔会遗漏节点或连错线，花1分钟逐个节点检查一遍。
3. 复杂网络拓扑图不适合需要精确标注IP地址、设备型号的网络拓扑图，还是得手动画。
4. 需要Visio环境生成的.vsdx文件需要Microsoft Visio 2016及以上版本。
5. 需要联网AI模型在线调用，没网络用不了。
小结
交付文档缺图是信息化项目验收中的常见问题。核心矛盾是：文字文档可以边做边写，图表却往往拖到验收阶段才画。
如果文档里已经有了流程的文字描述，用文字生成图表的方式可以省掉大量重复劳动。不是替代Visio，而是在Visio之前加了一步——把文字快速变成图的基础框架，再在Visio里精修。
这个开源工具的地址：https://yyjuan97.github.io/openvs.github.io/
有更好的交付文档补图方法，欢迎交流。
