华秋DFM软件丨操作教程——工具菜单-焊接工具篇

除了设计验证，在实际的焊接与组装环节，大家是否也常遇到这样的困扰：◆ 手工焊接时，器件引脚太密，容易焊连或虚焊？◆ BOM和PCB位号对不上，焊接前后反复核对，耗时易错？◆ 想提前评估焊接难度，却缺少直观的工具辅助判断？

其实，华秋DFM软件中的焊接工具，正是为这些实际场景而生。它不仅能帮助大家在焊接前做好数据比对与工艺检查，还能通过可视化辅助，让焊接准备更省心、焊接过程更可控。本期小编就带大家一步步了解这个贴合实操的实用工具，帮大家提升从设计到落地的整体效率。

器件具体信息一目了然，并一一对应所要焊接的位置，在节约查找和比对时间的同时，也避免焊接错乱

可设置显示器件的1脚标识，避免焊错方向，可增加BOM标记列，如空贴、已焊器件等，实时了解焊接进度

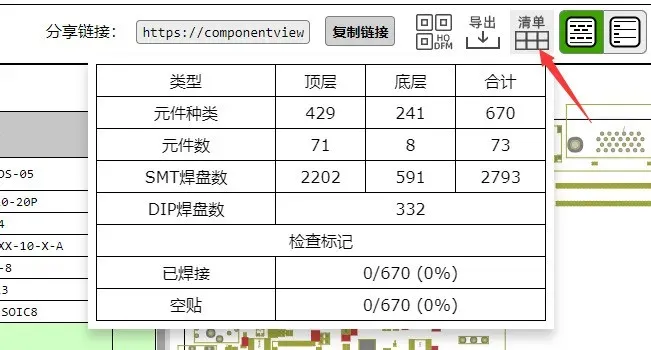

可统计元件种类、数量等清单，在点料入库时，排查是否有少料或多料的情况

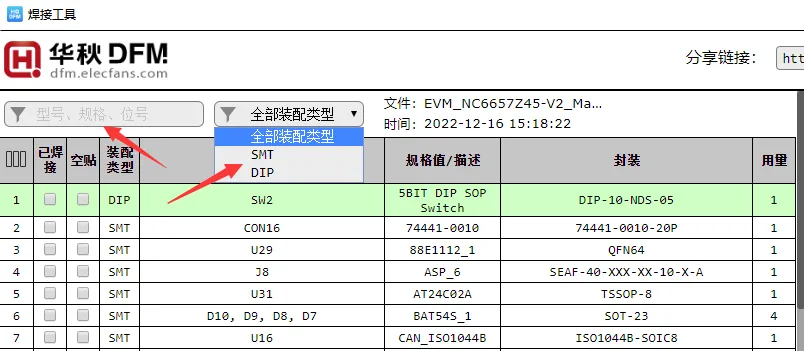

在SMT错料维修时，可通过搜索和筛选位号、规格值、封装，来定位PCB板上其焊盘位置，从而方便取料等

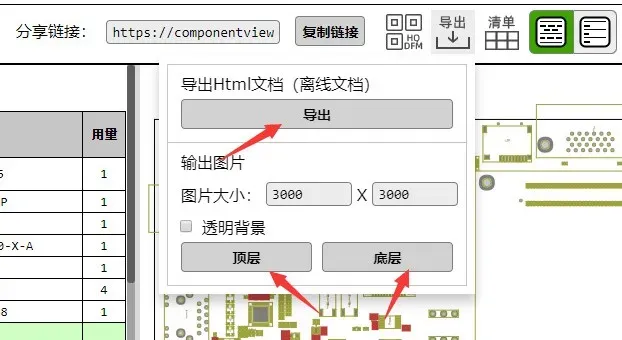

如在离线情况下也想查看，则可以导出Html网页文档，或保存成图片形式

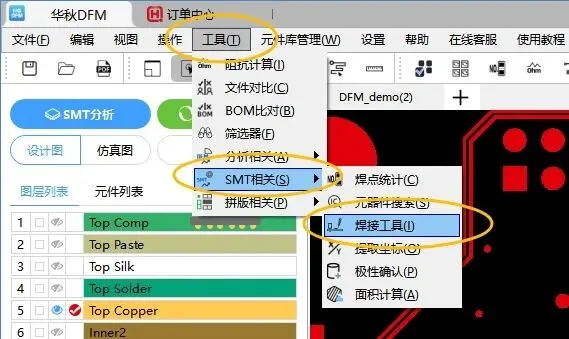

在华秋DFM软件的导航栏找到工具选项，选择SMT相关，则可进入焊接工具。若导入PCB或ODB文件，可直接使用焊接工具；若导入Gerber文件，则还需加载坐标和BOM，完成组装分析后，才能使用焊接工具。

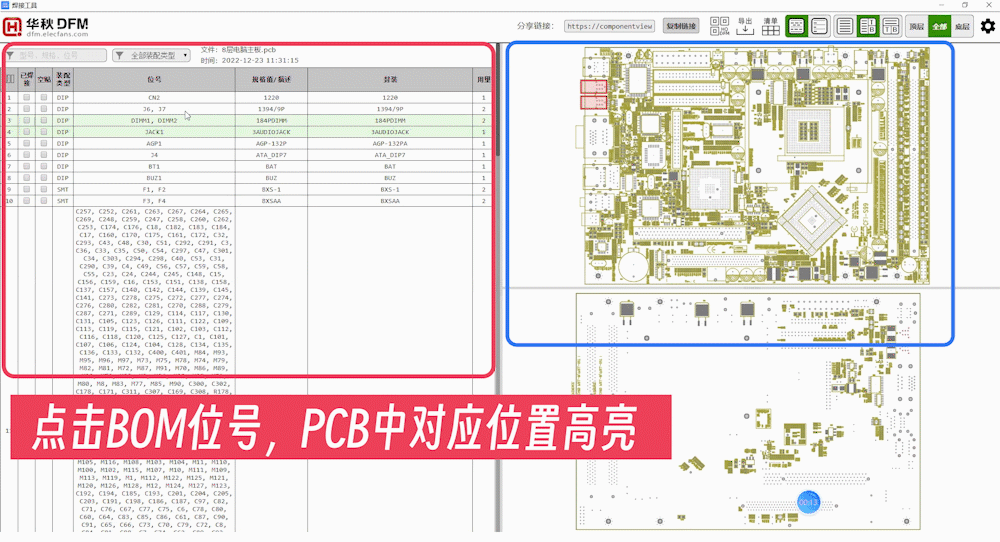

可选择按照元件类型、位号显示行，也可显示整个BOM表；可以选择BOM表在左、PCB设计图在右进行比对，或上下分屏显示查看

设计图形可分别查看顶层和底层，也可两层同屏显示同时查看

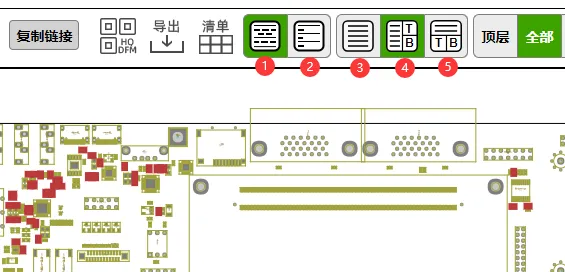

● 图中标识“1、2、3”位置：可设置是否为要查看的列表；是否为已焊接的元件；是否是空贴、已焊元件；

● 图中标识“4”位置：键盘的上下键可切换行，空格键可标记打√；

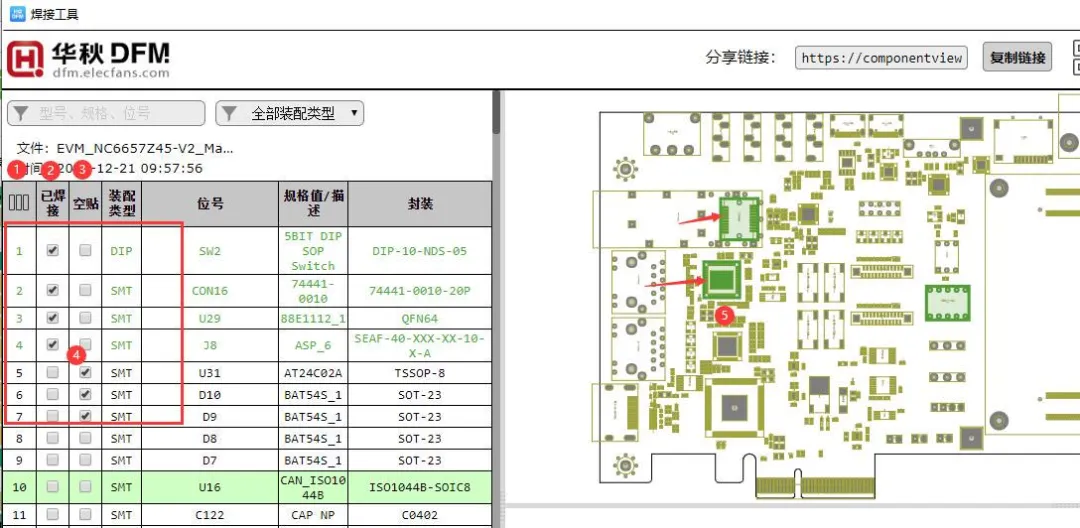

● 图中标识“5”位置：已焊接的器件图形为绿色标识，鼠标中键可滚动放大缩小图形，按住鼠标左键可拖动图形。

这个“节约双手、解放双眼”的焊接工具，将BOM表单和装配图同屏呈现，运用交互视图方式，精准定位器件在PCB中的位置，并快捷标记器件焊接状态，实时同步焊接进度，还可以离线查看或共享给他人，实时分享并检查正误等，手机端可直接查看哦！华秋DFM软件是国内首款免费PCB可制造性和装配分析软件，拥有1200+细项检查规则。基本可涵盖所有可能发生的制造性问题，能帮助设计工程师在生产前检查出可制造性问题，且能够满足工程师需要的多种场景，将产品研制的迭代次数降到最低，减少成本。
