T5安装说明

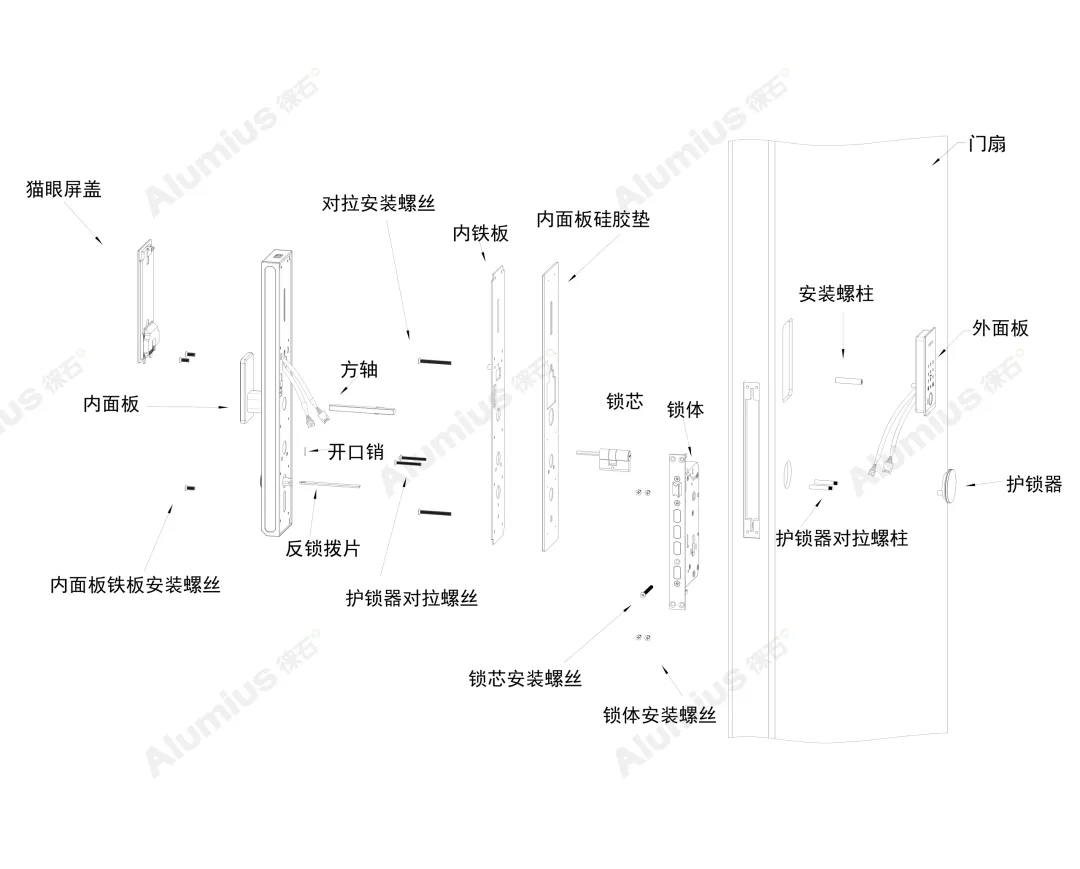

总装爆炸图

Part.1

智能锁安装步骤

Part.2

1.开门方向确认（如图1所示）

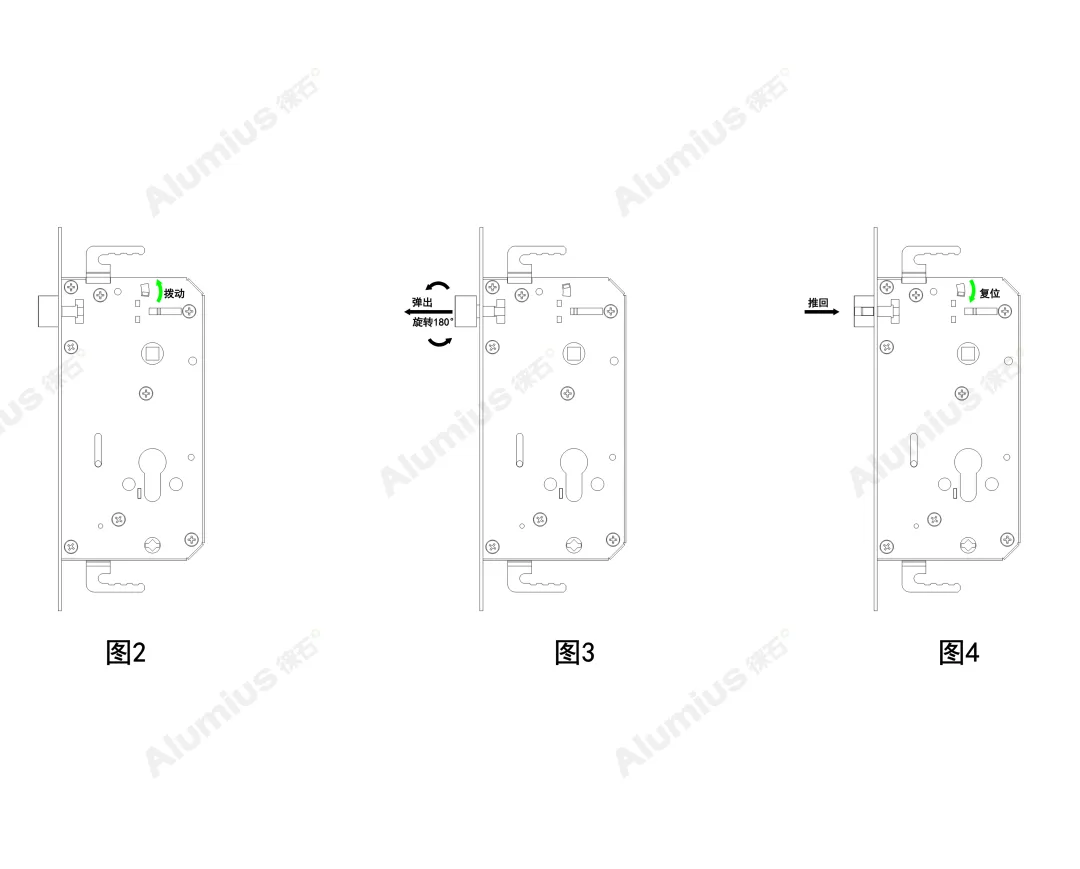

2.锁体斜舌换向（如图2、图3、图4所示）

根据开门方向调节机械锁体斜舌方向

（1）拨动图2标示拨片，斜舌弹出

（2）将斜舌旋转180°（图3）

（3）将转向后的斜舌推回锁体内，并将拨片复位，完成锁体斜舌换向（图4）

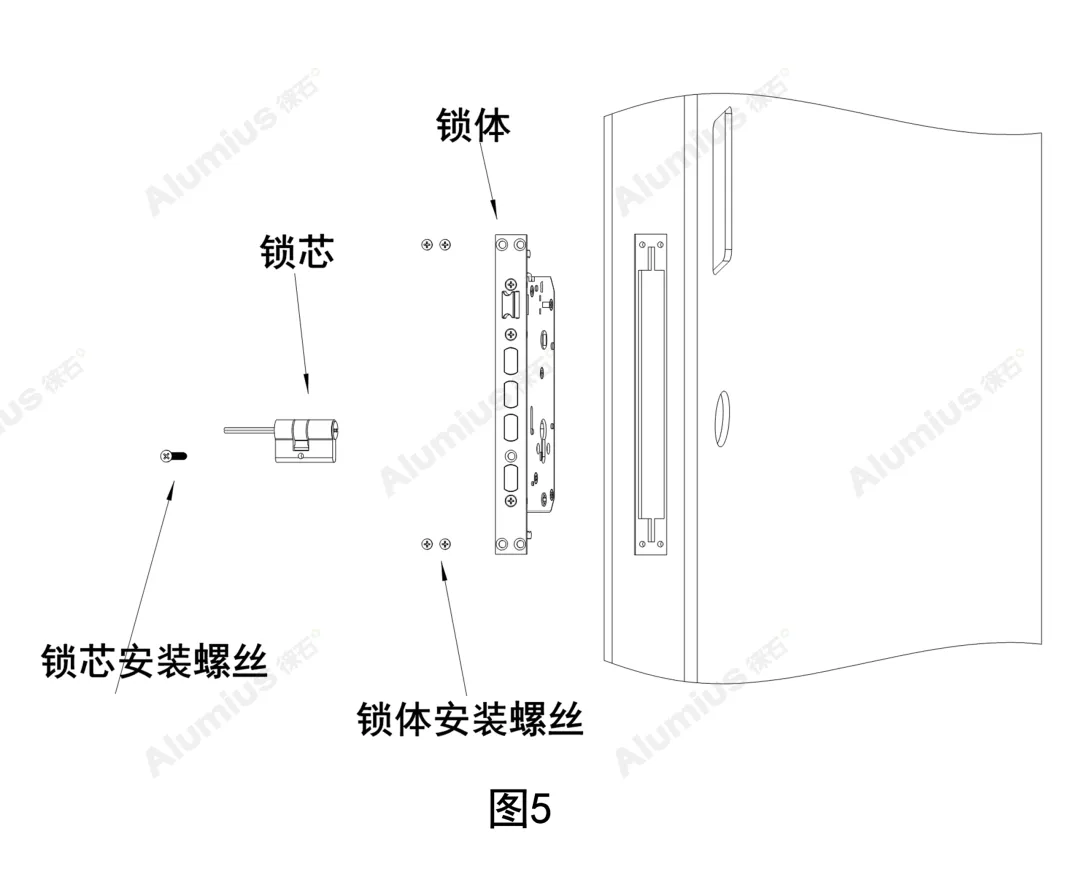

3.锁体、锁芯安装（如图5、图6、图7、图8所示）

（1）锁体安装：锁体对准门扇侧边锁体开孔，锁四颗安装螺丝（图6）

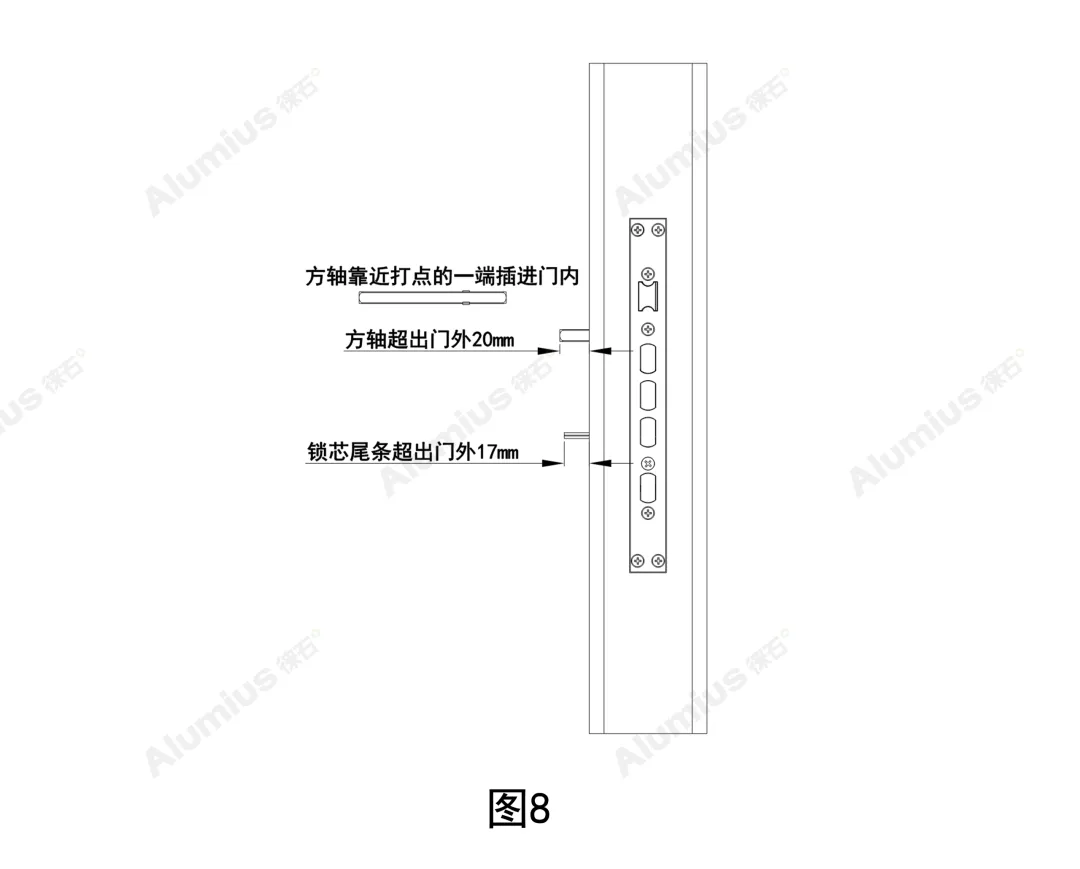

（2）将锁芯安装到锁体，确认门厚所需锁芯尾条长度，截取后重新装回锁体（图7、图8）

（3）取出配件包里的方轴，按图8所示，截取安装长度

4.安装前准备（如图9、图10、图11所示）

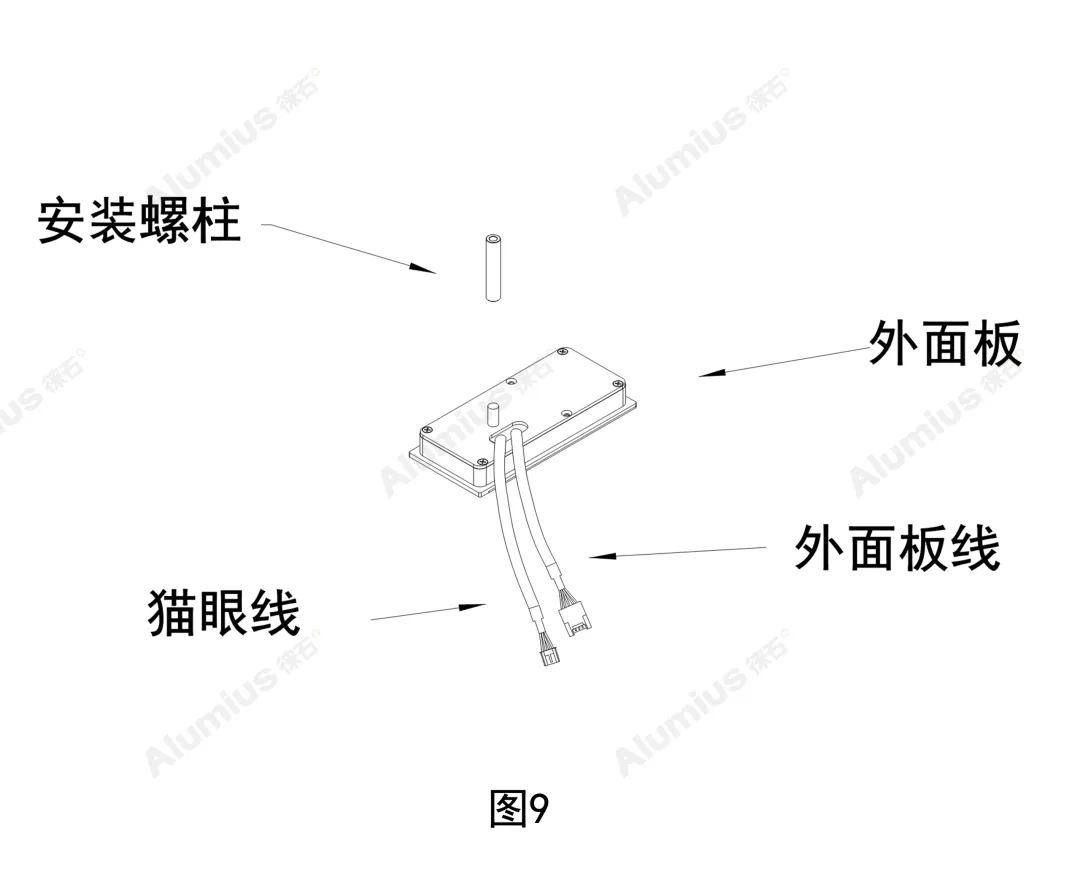

（1）取出配件包内的安装螺柱，并将安装螺柱拧装到内面板铁板上，用钳子拧紧（图9）

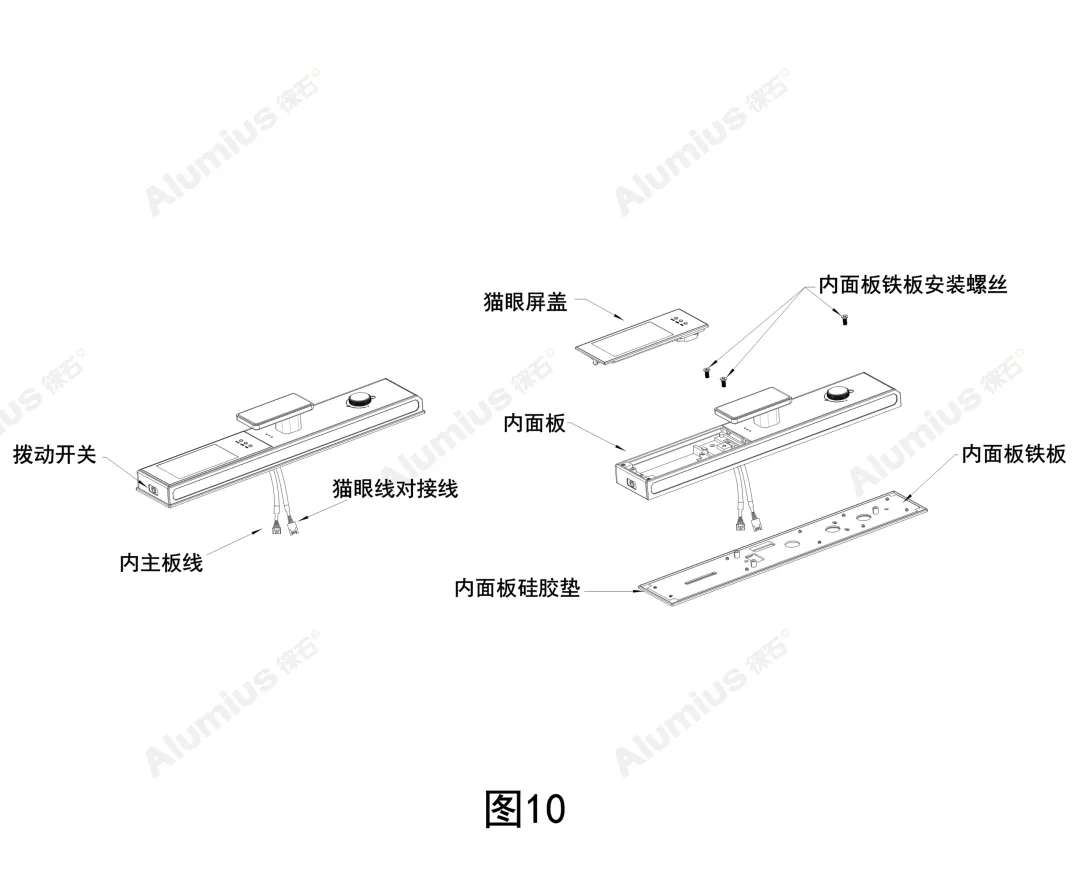

（2）拨动内面板顶部开关，猫眼屏盖弹出，取出三颗安装螺丝，拆下内面板铁板备用（图10）

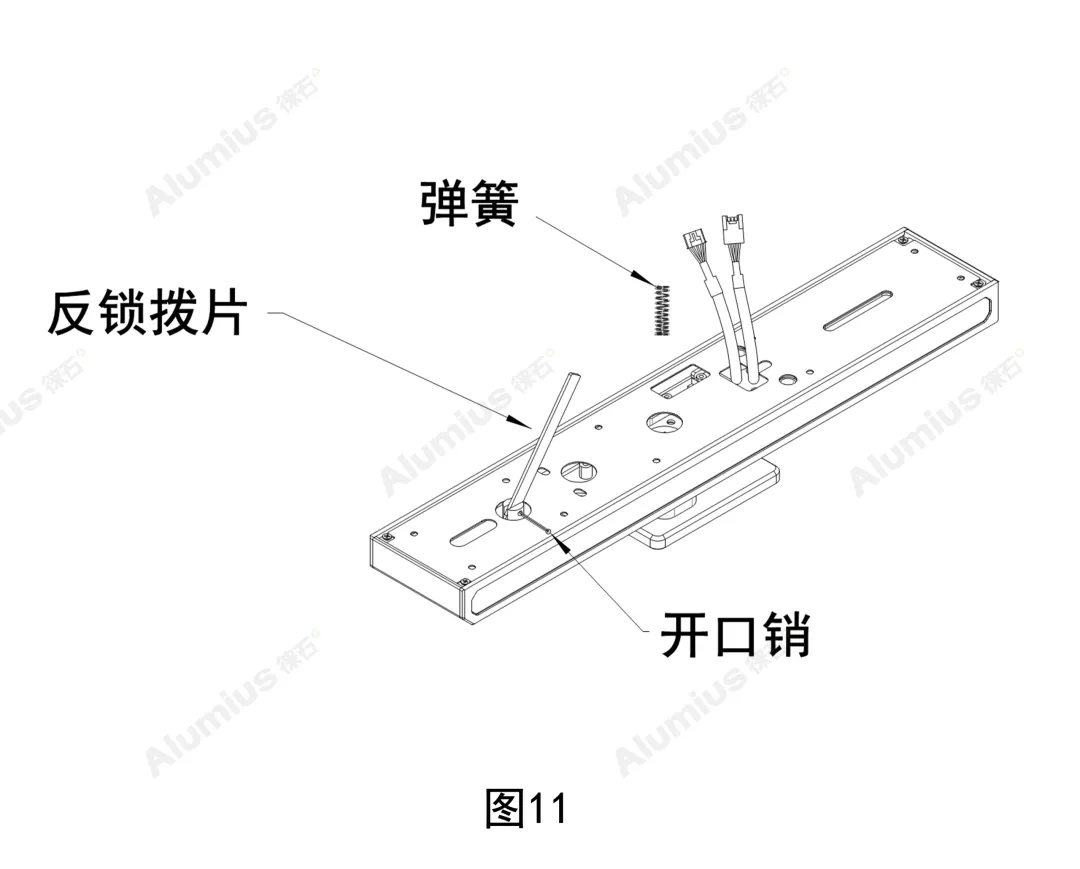

（3）取出配件包内的反锁拨片、开口销、弹簧。按图11所示，将弹簧收入方轴孔，将反锁拨片用开口销安装到内面板旋钮上（反锁拨片长度=安装门厚-10mm）

5.智能锁安装（如图12、图13、图14、图15、图16、图17所示）

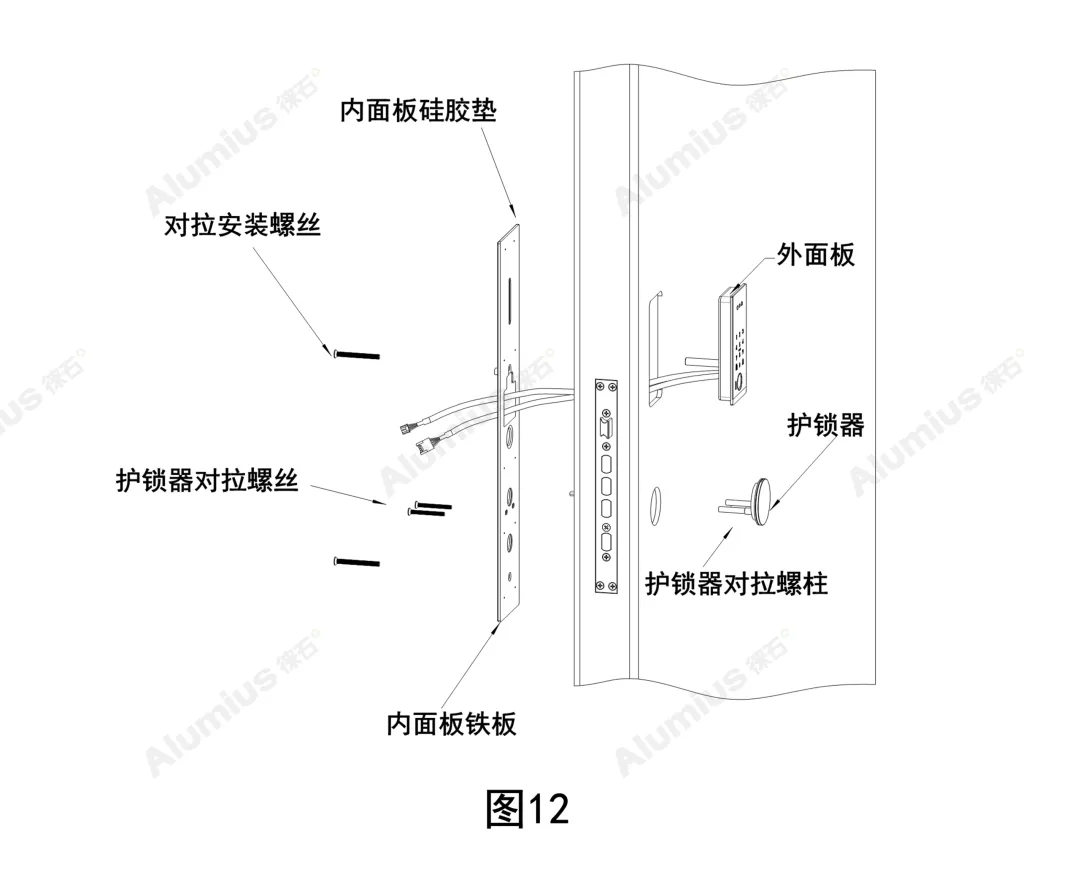

（1）将外主板线经门面出线孔，由内面板铁板开孔穿出，将外面板安装到门板开孔内，并用一颗螺钉与内面板铁板对拉安装。内面板铁板底部用一颗螺钉与门面固定安装。将护锁器安装对拉螺柱，用两颗螺钉与内面板铁板对拉安装（图12、图13）

（2）调节内面板铁板位置。内铁板上的开孔与锁体方轴孔、锁芯孔同心（图14），并拧紧对拉螺丝，完成外面板安装

（3）将方轴插入锁体方轴孔（图15），将外主板线与内面板主板对接（图16）

（4）将多余线材塞回门腔内，将方轴对准内面板把手方轴孔，锁芯尾条对准内面板电机孔，内面板反锁拨片对准锁体反锁舌驱动孔，将内面板贴合到门面，并用三颗安装螺丝固定安装

安装检测

Part.3

1.在不锁门前提下，旋转室内把手，检测把手是否顺畅驱动连体锁开锁、上锁，及把手正常回弹（图18）

2.旋转内面板反锁旋钮，检测锁体反锁舌是否伸出、收回顺畅（图18）

3.打开护锁器，开启锁芯孔，通过机械钥匙，检测其室外能否正常开锁

4.内面板装入电池，扣上猫眼屏盖，检测外面板人脸、指纹、密码、刷卡功能，内面板猫眼屏盖按键功能，确认功能正常后完成安装（图19）
