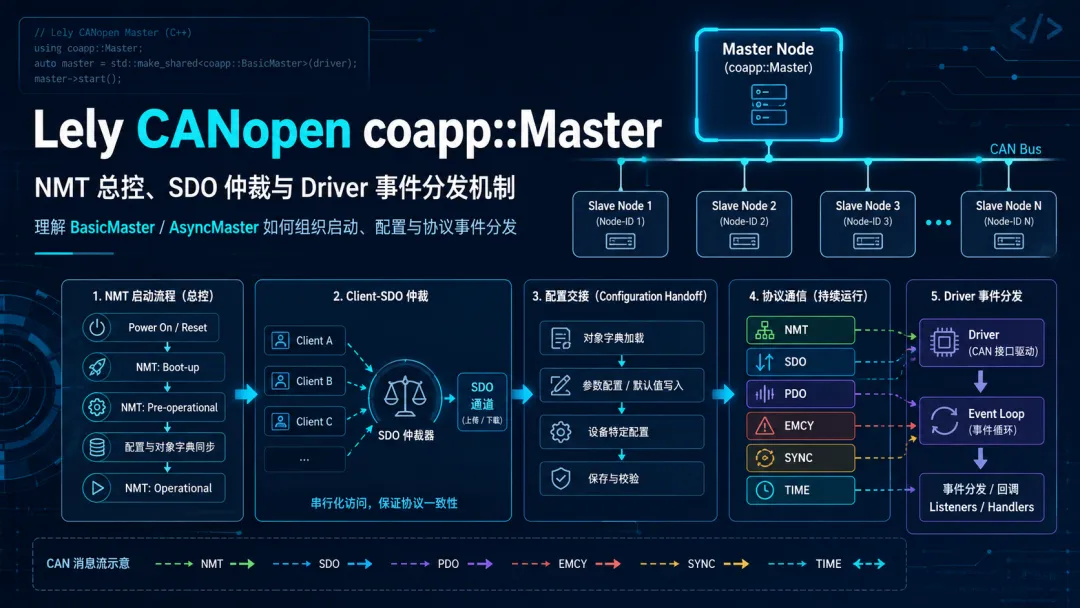

Lely CANopen coapp::Master：NMT 总控、SDO 仲裁与 Driver 事件分发机制

摘要：从 master.hpp 与 master.cpp 追踪 BasicMaster/AsyncMaster 如何组织 NMT 启动、SDO 所有权、配置握手及 Driver 事件分发。

@[toc]
lely::canopen::BasicMaster 和 lely::canopen::AsyncMaster 是 Lely CANopen C++ 应用层中负责主站编排的核心对象。它们并不是简单地把 NMT、SDO、PDO API 包装成 C++ 成员函数，而是在 Node 的本地 CANopen 节点能力之上，进一步维护远端节点 Driver、节点启动状态、配置阶段状态以及 Client-SDO 使用权。

理解这两个类的关键，不是逐个记住 SubmitRead()、Command()、OnBoot() 等接口，而是建立下面这条主线：

本地主站 Node 启动
    -> NMT master 发起或接管远端节点 boot slave 流程
    -> boot 过程中独占或临时移交 Client-SDO
    -> Driver 完成设备相关配置
    -> Master 汇总状态并分发 NMT/PDO/EMCY/SYNC/TIME 事件

1. 先建立整体心智模型

BasicMaster 同时承担四类职责：

1. 1. 本地 CANopen 节点：继承 Node，拥有本地对象字典、NMT、PDO、SYNC、TIME、EMCY、CAN channel、timer 和 executor 等能力。
2. 2. 远端节点编排器：通过 NMT master 的 boot slave 流程识别、检查、配置并启动从站。
3. 3. Driver 注册表：按 node-ID 保存一个 DriverBase*，把属于某个远端节点的事件交给对应 Driver。
4. 4. Client-SDO 仲裁器：决定应用层 SDO 当前是否可用，以及由普通请求、NMT boot 还是配置阶段占用。

AsyncMaster 没有重新实现一套协议状态机。它继承 BasicMaster，主要改变“事件如何进入用户 Driver”：

• • BasicMaster 在协议事件处理路径中直接调用 Driver 回调，但调用前暂时释放 Master 锁；
• • AsyncMaster 把回调封装为 task，投递到该 Driver 的 executor，当前协议回调随后返回。

官方教程也用这个差异解释 AsyncMaster：用户定义的 CANopen 事件回调会作为事件循环任务执行，而不是直接嵌在协议栈事件处理调用栈中。[S3]

这张图中最重要的关系是：Master 本身仍然是一个 CANopen Node；Driver 才是远端设备的应用层接口。

2. master.hpp 定义了什么抽象

2.1 继承关系不是装饰，而是职责组合

master.hpp 中的核心声明可以概括为：

classBasicMaster : public Node,
protected std::map<uint8_t, DriverBase*>;

classAsyncMaster : public BasicMaster;

这意味着：

• • 从 Node 继承本地主站所需的协议服务和对象字典访问能力；
• • 从受保护的 std::map 继承 Driver 容器行为；
• • 派生类可以按关联容器方式遍历 Driver，但外部应用不能随意破坏注册表；
• • AsyncMaster 只需覆盖事件入口，即可改变整个 Driver 回调的执行上下文。[S1][S4]

2.2 BasicMaster::Impl_ 保存真正的主站协调状态

master.cpp:45-68 中的私有实现包含以下数据：

这里没有保存一份“远端完整对象字典”。远端设备类型、业务行为和回调由 Driver 表达；Master 只保存完成编排所需的最小状态。

2.3 三组访问接口对应三种不同的数据路径

BasicMaster 对外暴露的对象访问接口容易混淆，实际上分别对应：

从总线方向理解更直观：

• • RpdoMapped(id) 是只读入口，读取主站已经通过 RPDO 接收的数据；这些数据来源于远端节点的 TPDO。
• • TpdoMapped(id) 是读写入口，修改主站本地 TPDO 代理；随后数据可通过主站 TPDO 发往远端节点的 RPDO。
• • 只有 SDO API 才会按 index/sub-index 对远端对象字典发起请求。

因此，PDO 映射访问是“本地代理对象访问”，SDO 访问才是“远端对象字典事务”。[S1][S3]

3. 从构造到 Reset()：Master 何时真正开始工作

3.1 构造函数只完成装配

BasicMaster 支持三种设备描述来源：

1. 1. 已创建的 co_dev_t*；
2. 2. 文本 EDS/DCF 与可选 concise DCF；
3. 3. 静态设备描述 co_sdev*。

三个构造函数都遵循同一结构：

构造 Node
    -> 构造 BasicMaster::TpdoEventMutex
    -> 创建 Impl_
    -> 将 Node 内部的 co_nmt_t* 交给 Impl_
    -> 注册 NMT boot/config/node-guarding indication

官方 API 明确说明：构造完成后 Master 仍处于 NMT Initialisation 状态，不会立即创建全部服务或进行通信；调用 Reset() 后才启动本地 NMT boot-up。[S2][S4]

3.2 dcf_txt 与 dcf_bin 的角色

构造参数中的：

• • dcf_txt 描述主站本地对象字典和 NMT 配置；
• • dcf_bin 是加载到主站本地对象字典的 concise DCF；
• • 对远端从站的自动配置通常由主站 DCF 中的网络管理对象引用相应配置内容，再由 NMT boot slave 流程执行。

官方 C++ 教程使用 dcfgen 生成 master.dcf，并说明某些配置还会生成 master.bin；Master 构造后调用 Reset()，由本地 NMT 服务开始运行。[S3]

下面是用于说明装配关系的最小化代码，省略 I/O 初始化细节：

lely::canopen::AsyncMaster master(
    executor, timer, channel, "master.dcf", "master.bin", 1);

MyDriver node2_driver(driver_executor, master, 2);
MyDriver node3_driver(driver_executor, master, 3);

master.Reset();

这里的顺序有实际含义：

• • Master 必须先存在，Driver 才能注册到它；
• • Driver 应在远端节点事件到来前完成注册；
• • Reset() 只是启动本地主站 NMT，具体是否自动 boot 某个从站还受主站 DCF 中 CiA 302 网络管理配置影响。

4. Driver 注册表如何把多从站拆成独立接口

4.1 一个 node-ID 只能注册一个 Driver

BasicMaster::Insert() 在加锁后检查：

• • node-ID 必须位于 1…127；
• • 不能等于 Master 自己的 node-ID；
• • 同一 node-ID 不能重复注册。

通过检查后，注册表保存：

node-ID -> DriverBase*

Erase() 只删除与当前指针完全匹配的 Driver，并先取消该节点的 SDO 队列。这使该节点的排队或进行中 SDO 与 Driver 注册生命周期一并结束。[S2]

4.2 事件分为“广播型”和“单节点型”

这种划分使主站可以同时管理不同类型的从站：通用总线事件广播给所有 Driver，设备相关事件只进入对应 node-ID 的 Driver。

5. Boot(id)：单节点启动流程的编排入口

5.1 Boot() 不是发送一帧 NMT 命令

BasicMaster::Boot(id) 请求的是完整 NMT boot slave 过程，而不是简单调用一次 Command(START, id)。其等价逻辑如下：

校验 node-ID
    -> 获取 Master 锁
    -> 若该节点已经 booting，返回 false
    -> 取消该节点正在执行或排队的应用 SDO
    -> 暂时清除 ready 标志
    -> co_nmt_boot_req(...)
    -> 请求提交失败时恢复原 ready 状态并报错

为什么先取消 SDO？源码注释直接给出原因：NMT master 在 boot slave 过程中可能需要使用同一个默认 Client-SDO 服务，例如读取设备类型、身份对象或下发配置。[S2]

5.2 boot slave 的核心阶段

master.cpp 并未重新实现 CiA 302 boot 状态机；它调用 C 层 NMT 服务，并通过 indication 接收关键节点：

• • co_nmt_set_boot_ind()：boot slave 完成；
• • co_nmt_set_cfg_ind()：进入 update configuration 阶段；
• • co_nmt_set_ng_ind()：node guarding 事件。

因此 BasicMaster 的作用更接近“C 层 NMT 状态机的 C++ 编排和应用桥接层”。

5.3 ready 的准确语义

官方 API 对 IsReady(id) 的定义是：

• • 该节点的 boot slave 流程已经成功完成；
• • 此后没有再次收到该节点的 boot-up 事件；
• • 调用 AsyncDeconfig() 也会将其标记为 not ready。[S4]

Impl_::OnBootInd() 在无错误，或错误状态字符为 L 时，把 ready[id - 1] 置为 true。L 表示从站最初已处于 Operational，NMT master 可以继续处理其他节点。[S2][S4]

需要特别区分：

IsReady(id) == true

不等价于：

远端设备此刻已经完成应用内部初始化，并稳定处于 Operational

维护者在 issue #92 中解释过：NMT start 命令没有确认机制，OnBoot() 可能在从站真正进入 Operational 前先被调用；判断 PDO 是否已经可靠可用，应同时观察 Master 和从站的 NMT state。[S6]

6. Client-SDO 为什么必须由 Master 仲裁

这是 master.cpp 中最关键、也最容易在实际项目中触发异常的设计。

6.1 默认 SDO 不是永久可用资源

GetSdo(id) 按以下顺序决定是否返回 Client-SDO：

这里的判断顺序很重要：配置阶段的 sdos[id] 检查位于 booting 检查之前。 这使得节点虽然仍处于 boot slave 流程，Driver 在 OnConfig() 内却可以合法使用 NMT 服务临时移交的 Client-SDO。

6.2 所有 SDO API 最终都经过同一闸门

SubmitRead()、SubmitWrite()、block 传输、future 版本以及 DCF 下载接口，虽然模板重载很多，主干基本一致：

获取 Master 锁
    -> GetSdo(id)
    -> 更新 CAN network time
    -> 向 Sdo 队列提交请求
    -> 不可用时返回或抛出 SdoErrc::NO_SDO

因此，看到 060A0023 Resource not available: SDO connection 时，不能直接判断为从站 SDO server 故障。它可能只是：

• • Master 本地 NMT 状态不允许创建 Client-SDO；
• • NMT boot slave 正在使用默认 Client-SDO；
• • boot-up 事件触发后旧队列已被主动取消；
• • NMT command 使 Master 离开 Pre-operational/Operational，全部应用 SDO 被清理。

Lely 维护者在 issue #76 中明确说明：默认 SDO client 只有在 NMT master 不使用它时才可用；通常应用应在 OnBoot() 后使用，或在 OnConfig() 的配置窗口内使用。[S5]

6.3 CancelSdo() 是生命周期切换的一部分

源码在以下位置主动清理 SDO：

• • Boot(id) 开始前；
• • Driver 从注册表移除时；
• • Master 收到使本地状态离开 Pre-operational/Operational 的 NMT command 时；
• • 远端节点出现新的 boot-up，且当前不在配置阶段时；
• • 配置阶段结束并把 Client-SDO 重新交还 NMT boot 流程时。

这说明 Sdo 队列的生命周期服从 NMT 生命周期，而不是应用对象的生命周期。应用不能保存一个 Sdo*，然后假设它在 reset、boot-up 或重新配置后仍然有效。

7. OnConfig()：NMT 与 Driver 之间的配置握手

7.1 C 层把正在使用的 Client-SDO 临时交给 C++ 层

Impl_ 构造时通过 co_nmt_set_cfg_ind() 注册配置 indication。当 NMT boot slave 进入 update configuration 阶段时，C 层回调提供一个 co_csdo_t*。

Impl_::OnCfgInd() 执行三件事：

1. 1. 用该 co_csdo_t* 构造一个 C++ Sdo 包装对象并放入 sdos[id]；
2. 2. 将 config[id - 1] 设为 true；
3. 3. 调用 self->OnConfig(id)。

此时 GetSdo(id) 会优先返回这个已存在的队列，所以 Driver 可以在 boot slave 尚未结束时提交配置 SDO。

7.2 无 Driver 与有 Driver 的处理不同

BasicMaster::OnConfig(id)：

• • 没有为该 node-ID 注册 Driver：直接向 NMT 报告配置成功；
• • 有 Driver：释放 Master 锁，调用 Driver 的 OnConfig(done)；
• • Driver 完成后调用 done(ec)；
• • 完成函数重新获取 Master 锁并进入 ConfigResult()。

AsyncMaster::OnConfig(id) 的业务逻辑相同，但它先把 Driver 配置任务投递到 driver->GetExecutor()，避免在 NMT indication 调用栈内执行用户代码。[S2]

7.3 done 是继续 NMT 状态机的必要条件

官方 API 说明，NMT boot slave 会停在 update configuration 阶段，直到应用通过 ConfigResult() 报告结果；Driver 层对应的就是 OnConfig(done) 中的完成函数。[S4]

因此 OnConfig() 的正确语义是：

执行设备相关配置
    -> 将所有异步结果归并为一个 error_code
    -> 调用 done(error_code)
    -> 允许 NMT boot slave 继续

它不是普通通知回调。若遗漏完成函数，boot slave 会保持在配置阶段，IsConfig(id) 持续为真，最终也不会进入正常的 boot 完成路径。

7.4 ConfigResult() 完成所有权回收

ConfigResult()：

• • 清除 config 标志；
• • 若节点仍处于 booting，删除 sdos[id] 包装对象，因为 CSDO 将重新由 NMT master 接管；
• • 把 std::error_code 转换为 SDO abort code；
• • 调用 co_nmt_cfg_res() 让 C 层 NMT 状态机继续运行。

所以这不是“配置线程结束”这么简单，而是一次明确的资源交还：

NMT master 持有 CSDO
    -> OnCfgInd 临时交给 Driver
    -> Driver 调用 done
    -> ConfigResult 归还 NMT master

8. BasicMaster 与 AsyncMaster 的执行时序差异

8.1 BasicMaster：同步调用，但先释放锁

以 OnCanState() 为例，BasicMaster 遍历 Driver，并用 UnlockGuard 暂时释放 Master 锁后调用 Driver::OnCanState()。单节点事件则先查注册表，再以相同方式调用对应 Driver。

这解决两个问题：

• • Driver 回调可以再次调用需要 Master 锁的 API，不会直接自锁；
• • 用户代码的执行时间不会把 Master 锁长期占住。

但回调仍发生在当前协议事件处理调用链中。若 Driver 执行阻塞操作，当前事件循环仍可能被拖延。

8.2 AsyncMaster：只负责投递，Driver 稍后执行

AsyncMaster 的覆盖函数通常执行：

找到 Driver
    -> 复制回调参数
    -> driver->GetExecutor().post(task)
    -> 当前 Master 事件入口返回

例如：

• • CAN state/error、NMT command、SYNC/TIME 会给每个 Driver 投递 task；
• • heartbeat、state、EMCY、boot 等只投递给对应 node-ID；
• • OnConfig() 也在 Driver executor 上运行。

OnEmcy() 还有一个值得注意的细节：源码先把 5 字节 manufacturer-specific error field 复制到 std::array，再捕获进异步 task。原因是原始 uint8_t msef[5] 指针的生命周期只覆盖当前回调，不能直接跨越异步投递边界。[S2]

8.3 异步不等于并行，也不自动保证全局顺序

从这两个文件能确认的是“任务被投递到各 Driver 的 executor”。以下行为取决于应用选择的 executor、strand、fiber 或独立线程模型：

• • 同一 Driver 内多个任务是否串行；
• • 不同 Driver 回调是否并行；
• • 回调相对其他应用 task 的排队顺序；
• • 长耗时回调是否阻塞共享 event loop。

因此，AsyncMaster 保证的是调用栈解耦，不应被直接解释为“每个节点都有独立线程”。官方教程进一步提供 FiberDriver 和 LoopDriver 等不同执行模型；它们的阻塞语义和死锁风险并不相同。[S3]

9. NMT command、远端状态与 SDO 清理如何联动

9.1 Command() 只是发起 NMT command

BasicMaster::Command(cs, id) 获取锁后调用 C 层 co_nmt_cs_req()。node-ID 为 0 时可表示广播，具体帧和状态行为由 NMT 服务执行。[S2]

9.2 OnCommand() 处理的是 Master 自身状态迁移

当 Master 本地 NMT 收到 command 时，OnCommand(cs) 会检查即将进入的状态：

• • 若不是 Pre-operational 或 Operational，取消全部应用 SDO；
• • 再将 command 事件通知各 Driver。

这与 GetSdo() 的可用条件一致：离开可提供 Client-SDO 的 NMT 状态后，旧请求队列必须失效。

9.3 新 boot-up 事件会使旧 ready 与 SDO 状态失效

远端节点发送 boot-up 后，OnState(id, BOOTUP) 在非配置阶段执行：

ready[id] = false
CancelSdo(id)

因为新的 boot-up 表示远端通信状态已重置，之前的“已完成 boot”结论以及应用 SDO 会话都不能继续沿用；NMT master 也可能马上重新进入 boot slave 流程并接管 Client-SDO。[S2]

这张图描述的是 BasicMaster 暴露的应用状态，不是 CiA 302 内部 boot state machine 的完整替代。

10. AsyncDeconfig()：与 boot 相反的 Driver 生命周期入口

AsyncDeconfig(id) 查找对应 Driver，随后由 Impl_::AsyncDeconfig()：

1. 1. 先把该节点标记为 not ready；
2. 2. 创建 promise/future；
3. 3. 向 Driver executor 投递 OnDeconfig(done)；
4. 4. Driver 完成后设置 promise；
5. 5. 调用者通过 future 获得完成或错误结果。

无参数版本会为全部 Driver 创建 future，再通过 when_all 聚合。[S2]

这一接口主要表达应用层设备资源的解除过程。它不会自动等同于 NMT stop、reset communication 或物理掉线；具体设备资源、业务状态和 I/O 停止动作由 Driver 的 OnDeconfig() 实现。

11. tpdo_event_mutex 为什么在 Master 中重新包装

Node::TpdoEventMutex 用于延迟事件驱动或异步 TPDO 的发送，使应用可以批量修改多个映射值后再统一触发。

BasicMaster::TpdoEventMutex::lock() 和 unlock() 在调用基类实现前，先获取 Master 锁。这样能维持两层同步关系：

Master 状态与对象访问同步
    +
Node 的 TPDO event 延迟机制

典型意图是把多个 TpdoMapped() 写入放入同一个临界区，避免更新到一半时触发 TPDO：

{
std::lock_guard<lely::canopen::BasicMaster::TpdoEventMutex> guard(
        master.tpdo_event_mutex);

    master.TpdoMapped(2)[0x6040][0] = uint16_t{0x0006};
    master.TpdoMapped(2)[0x607A][0] = int32_t{100000};
}

是否立即产生总线帧仍取决于 TPDO transmission type、event timer、SYNC 和 mapping 配置；mutex 只负责推迟事件触发，不改变 PDO 通信参数。[S1][S2]

12. 把完整流程串起来

下面以一个 AsyncMaster + Driver 管理 node 2 的典型启动过程为例：

从这个流程可以得到三个工程结论：

1. 1. OnState(BOOTUP) 不是执行普通应用 SDO 的稳定窗口，因为 NMT boot 可能已经准备接管默认 Client-SDO。
2. 2. OnConfig() 是 boot 期间由 NMT 明确授权给 Driver 的 SDO 窗口，必须以完成回调结束。
3. 3. OnBoot() 表示 boot slave 流程完成，但对依赖 PDO 的业务逻辑，仍应结合远端 NMT state 判断设备是否真正进入可运行阶段。

13. 条件编译决定哪些路径真实存在

master.hpp/master.cpp 中的重要能力受编译配置控制：

因此，对具体构建产物分析时，不能只看头文件里是否存在某个 API，还要确认目标库的 feature macros。本文描述的是这些功能启用时的主流程。[S1][S2]

14. 如何理解 BasicMaster、AsyncMaster 与 Driver 的边界

可以把三者压缩成下面的职责模型：

最终可以用一句话概括 coapp::Master：

它是本地 CANopen Node 与远端设备 Driver 之间的协调层，以 NMT 生命周期为主轴，对 Client-SDO 所有权、节点 ready/config 状态和协议事件执行上下文进行统一管理。
