你知道光刻机为什么这么贵吗？
除了技术，还有一个更烧钱的东西——掩膜版，也就是光刻用的"模板"。
一套先进制程的掩膜版，造价几百万到上千万，改一次版图还得重新做，慢、贵、烦。
而现在，有一类光刻机正在甩掉"模板"，不需要实体掩膜，直接把设计图"画"上去，改版只需改文件。
这台"不用模板的光刻机"，正悄悄吃掉107亿的市场，而其中近一半在中国。
完整报告共35页已分享更新星球，感兴趣及了解更多行业研究分析；扫码加入行业交流群。
1. 什么是无掩膜光刻：把"模板"换成数字文件
传统光刻（掩膜光刻）的原理，是拿一张刻好图形的"模板"（掩膜版），像盖章一样把图形曝光到电路板上。图形一旦定版，改版就得重做模板，周期长、成本高。
无掩膜光刻则相反：不需要实体模板，直接把CAD版图文件转成光信号，像打印机一样在基板上"画"出线路。
改版只改文件，几分钟切换，零制版成本。
按辐射源分，它又分两大路线：光学直写（激光直写LDI、动态掩膜DMD）和带电粒子直写（电子束EBL、离子束）。
其中激光直写是当前产业化的主流。
这项技术的最大意义，不是替代芯片前道的光刻机，而是让PCB、IC载板、先进封装这些"电路板级"光刻甩掉模板枷锁，线宽越做越细、改版越来越频繁，模板路线开始跟不上。

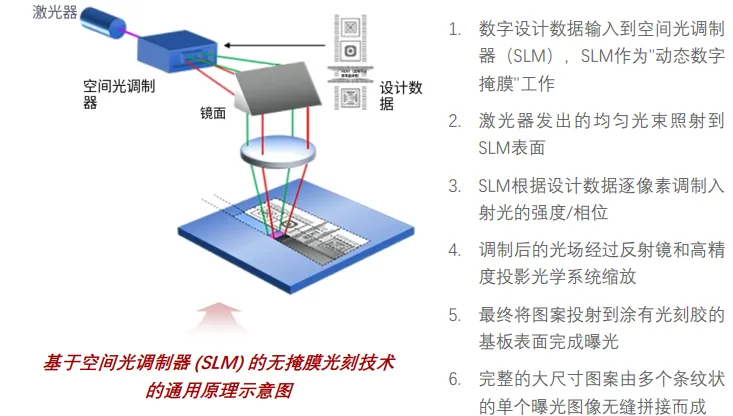

无掩膜光刻机的两种主流工作原理：SLM空间光调制器 + DLP数字光处理
来源：Heidelberg
2. 107亿市场，5年涨55%，中国占近一半
按头豹研究院口径，2025年全球无掩膜光刻机市场规模约107亿元，预计2030年增至约166亿元，对应CAGR约9.2%。
其中中国市场2025年约51亿元，占全球比重约47.5%，预计2030年升至约87亿元，占比进一步提升至52.5%。
中国不仅是最大买家，还在越买越多。

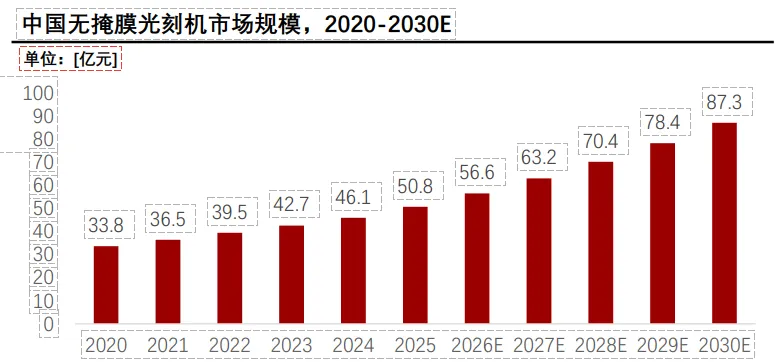

中国无掩膜光刻机市场规模（2020-2030E）
来源：头豹研究院
中国市场跑得比全球快，核心原因就一个：
中国是全球最大的PCB生产地。
TPCA数据显示，2025年中国大陆PCB市占率预计达37.6%。
PCB厂越多、板子越高阶，就越需要这种免模板、快换线、高精度的直接成像设备，无掩膜光刻机正好踩在这波PCB高端化升级上。
3. 除了PCB，它还在啃IC载板和先进封装
无掩膜光刻的应用，正在从PCB向两个更高价值的领域延伸：
PCB领域
常规PCB量产线曝光是最大基本盘，随着AI服务器、数据中心推动HDI、多层板向更细线宽/更严对位升级，传统菲林曝光在精度和换线效率上逐步触顶，无掩膜激光直写(LDI)成为高端PCB升级的核心受益设备。

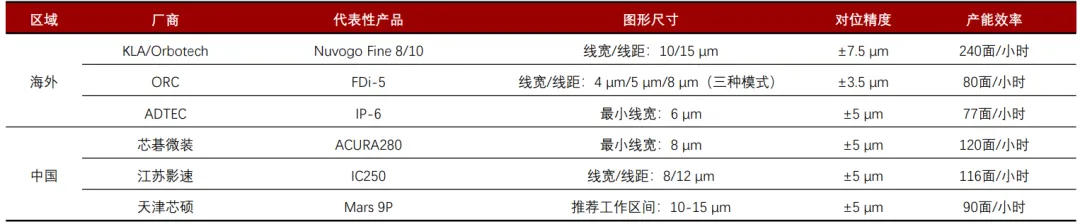

无掩膜光刻机在PCB领域的应用：高阶HDI/精细线路量产
来源：公开资料整理
IC载板
BT载板（手持/通信/存储）和ABF载板（CPU/GPU/FPGA）都需要更细的线路和更高对准精度。
其中ABF载板是IC载板中技术难度最高的领域，对无掩膜光刻机的细线宽、套刻精度要求更苛刻，目前海外Nikon、SCREEN、EVG等仍处领先地位，国内芯碁微装、天准科技、源卓微纳等正在追赶。

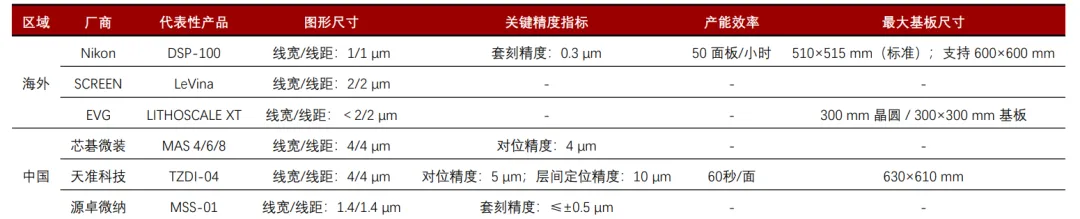

ABF/高端IC载板：无掩膜光刻机性能指标（海外 vs 中国厂商）
先进封装
RDL、UBM、micro-bump、Fan-out、WLP/PLP等环节，对高精度图形化、动态补偿和大面积曝光要求更高。无掩膜光刻无需实体掩膜版，还能实时补偿基板翘曲，正从PCB场景向先进封装加速延伸，这是它的下一个高价值增量。

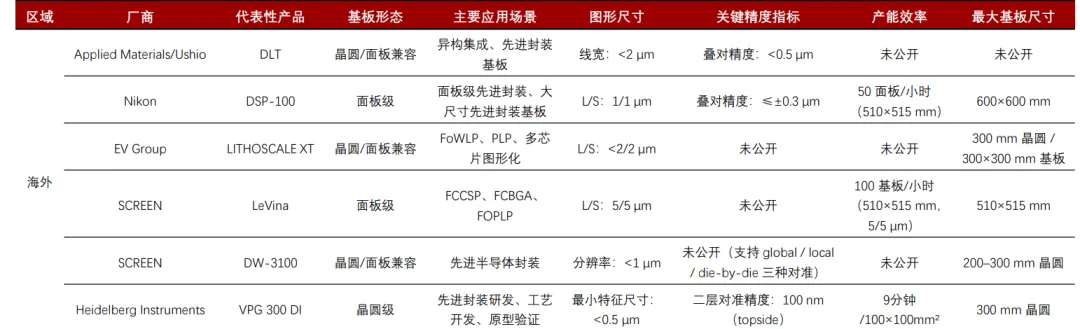

无掩膜光刻机在先进封装的应用：晶圆级与面板级封装
换句话说：PCB是基本盘，先进封装是第二增长曲线。
4. 谁在造：国产梯队已经站上牌桌
海外巨头（KLA、Nikon、Mycronic、Heidelberg、RAITH等）盘踞高端，但中国厂商已经在产业化主力场景站稳了脚跟：
覆盖PCB、IC载板、先进封装、掩膜版制版全环节的芯碁微装，是全球主要的PCB直接成像设备供应商之一；
江苏影速由中科院微电子所联合产业基金发起成立；大族数控提供面向HDI和IC封装基板的激光直接成像系统；天准科技推出TZDI系列激光直接成像设备；中山新诺、凯世光研等也深耕激光直接成像。

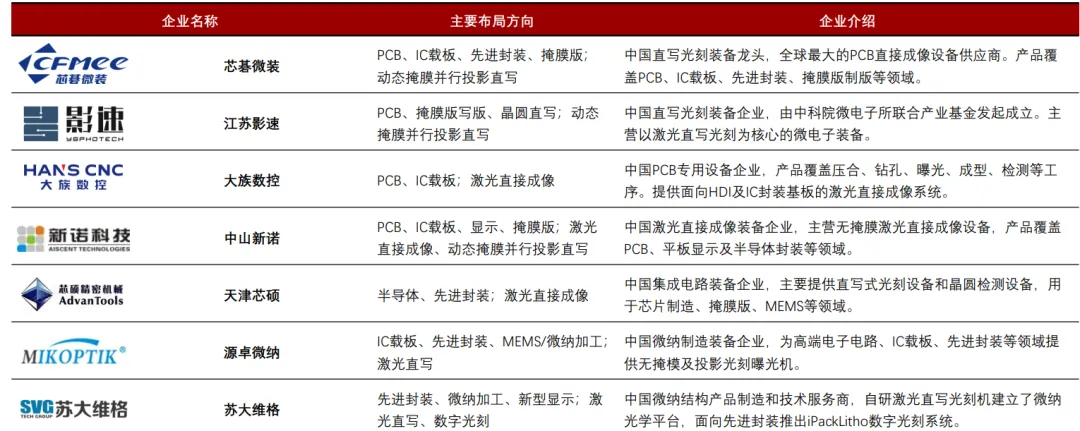

中国主要无掩膜光刻机厂商汇总（产业化设备梯队）
头部中国企业可以同时覆盖PCB、载板、先进封装、掩膜版等多个场景，虽然在最高端的亚微米领域仍处追赶期，但在产业化的"基本盘"上，国产已经不再是"能不能做"的问题，而是"抢到多少份额"的问题。
5. 藏在设备里的"高价值环节"：光学镜头
无掩膜光刻机里，光学镜头模组不是最贵的单一模块，却是决定成像精度、均匀性和套刻能力的关键。头豹数据显示，在主流PCB/IC载板设备中，光学镜头模组约占整机成本的8%-12%；在先进封装等亚微米高精度设备中，占比进一步提升至12%-18%。
而这个环节的国产化，正在加速：波长光电已推出LDI激光直写镜头；永新光学的光刻镜头已规模化供应，多数产品实现国产替代；联合光电、百合特种光学等也已在LDI光学引擎和无掩膜光刻镜头上取得专利布局，部分已供应大族激光等头部客户。
中国对无掩膜光刻机光学镜头模组的年需求量约为1200-1500套，对应的是一个稳定放量、国产渗透率持续提升的零部件市场。
无掩膜光刻听起来像"半导体光刻机"的近亲，但它真正的主战场，是AI时代被反复强调的PCB、IC载板和先进封装。
AI服务器、数据中心、新能源汽车带来的高密度板需求，正在把"免模板、快迭代、高精度"的无掩膜直写设备，推到PCB高端化升级的C位。
市场107亿、中国占近半、国产设备商和镜头厂商都已卡位——这不是"能不能国产替代"的故事，是"国产已经吃掉多少份额、还能吃多少"的故事。
无掩膜光刻的下一站——PCB高端化、IC载板、还是先进封装，你觉得哪个先放量？
