一、引言：为什么翅片式换热器设计需要专业软件？
翅片式换热器（Finned-Tube Heat Exchanger）是制冷系统中最常见的换热器形式——家用空调的室内外机、商用冷柜的蒸发器、风冷冷库的冷风机、热泵的室外换热器，几乎无处不在。
但翅片式换热器的设计绝不简单：
- 空气侧和冷媒侧同时涉及单相换热和相变换热
- 翅片效率受翅片类型、片距、管径、排列方式的复杂影响
- 结霜工况下（蒸发器），霜层热阻和空气侧压降的耦合变化
- 冷凝器过冷段、两相段、过热段的分区计算
- 不同冷媒（R22/R410A/R32/R290）的物性差异巨大
HX_Coil 就是为解决这些问题而生的。它以 REFPROP 10 内核为物性基础，覆盖了翅片式冷凝器和蒸发器从设计到校核的完整流程，是国内制冷工程师设计风冷换热器的首选工具之一。
读完本文，你将掌握：
1. HX_Coil 的 6 大核心功能模块详解
2. REFPROP 10 内核带来的精度优势
3. 冷凝器与蒸发器的设计校核双模式
4. 结霜工况修正与变工况仿真
5. 适用场景与选型决策建议
二、软件概览：HX_Coil 是什么？
2.1 基本信息
2.2 核心技术：REFPROP 10 内核
HX_Coil 最大的技术亮点是内置 REFPROP 10 物性内核。REFPROP（Reference Fluid Thermodynamic and Transport Properties）是由美国 NIST（国家标准与技术研究院）开发的世界顶级的制冷剂物性数据库，被学术界和工业界公认为制冷剂物性计算的"黄金标准"。REFPROP 10 的优势：
**老师傅提醒**：
很多工程师不理解"物性内核"的重要性。举个例子：用经验公式计算 R32 在 45℃ 冷凝温度下的饱和液体密度，误差可能达到 3%；而用 REFPROP 10，误差 < 0.3%。这 2.7% 的密度差异，在计算换热器容积和冷媒充注量时，可能导致**充注量偏差 10% 以上**。这就是为什么 HX_Coil 坚持内置 REFPROP 的原因。
三、六大核心功能模块详解

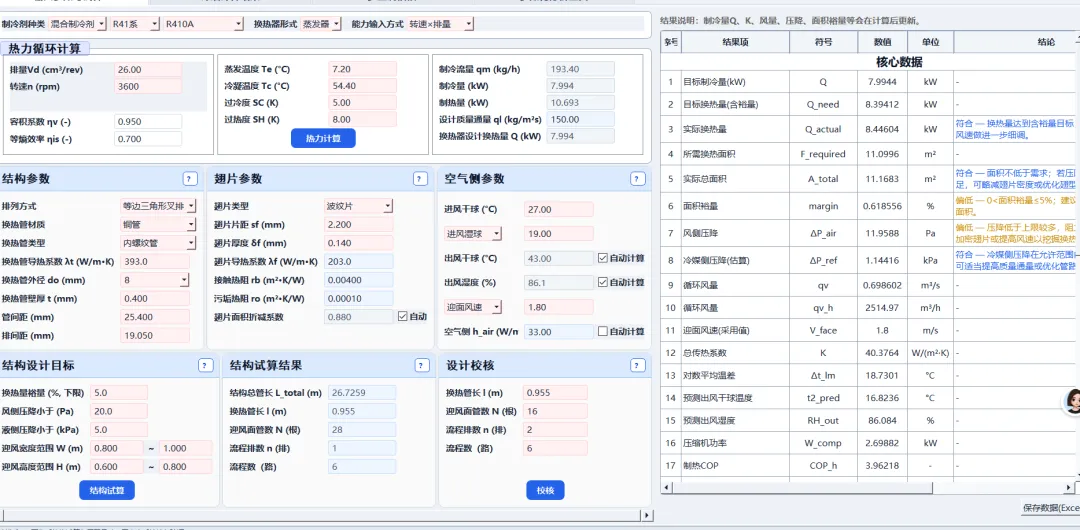

HX_Coil 的界面采用左侧导航栏 + 右侧主工作区的布局，六大功能模块逻辑清晰：

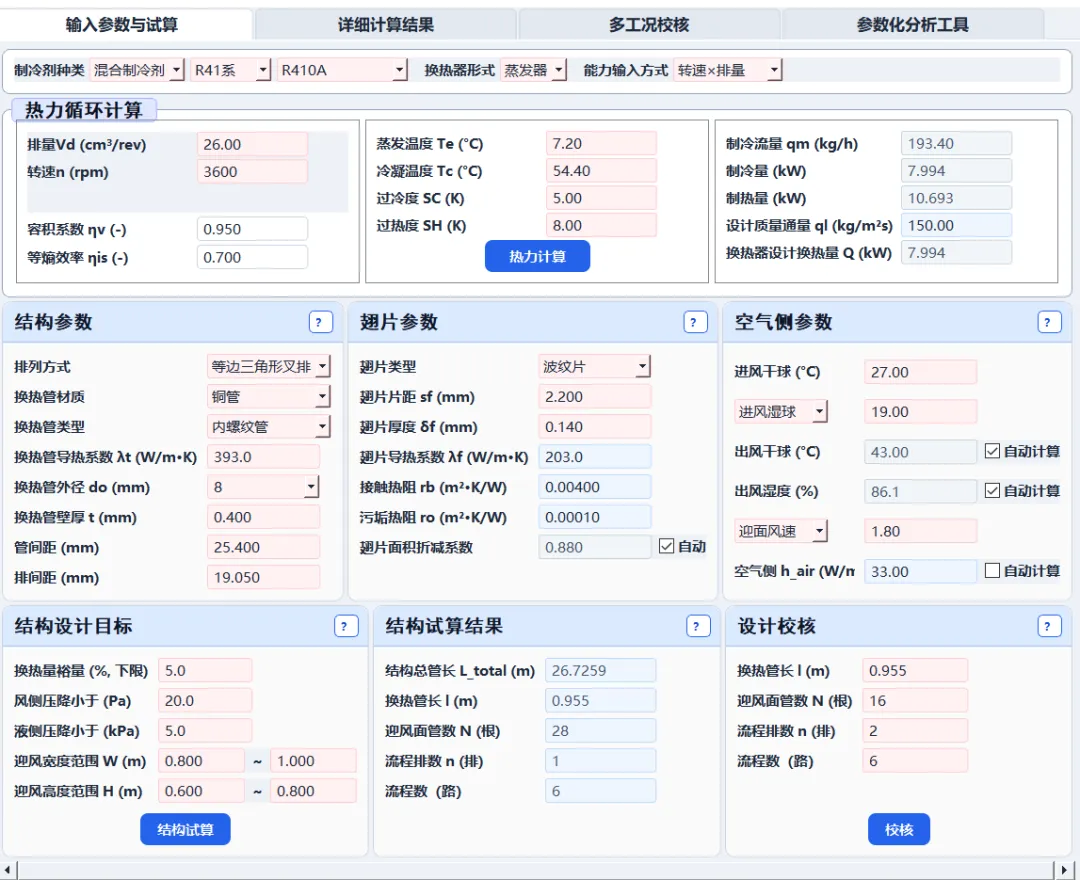

3.1 模块一：冷媒参数——一切计算的基础
冷媒参数面板是 HX_Coil 的入口模块，决定了后续所有计算的物性基准。
冷媒选择的核心逻辑：

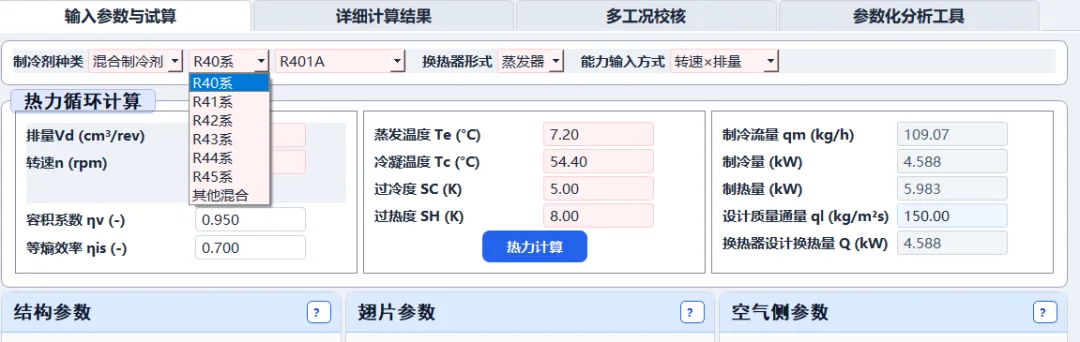

HX_Coil 支持120+ 种常见制冷剂，覆盖从高温到低温、从传统到环保的全部主流冷媒：
自动物性计算：
选择冷媒后，HX_Coil 自动从 REFPROP 10 提取以下物性参数：
- 饱和压力-温度关系（用于确定冷凝/蒸发压力）
- 饱和液体密度、饱和气体密度
- 汽化潜热（决定单位质量制冷量）
- 液体比热容、气体比热容
- 液体粘度、气体粘度（影响传热系数）
- 液体导热系数、气体导热系数
- 表面张力（影响沸腾和冷凝传热）
3.2 模块二：结构参数——换热器的"骨架"
结构参数决定了换热器的物理形态，HX_Coil 提供了极为详细的结构输入，覆盖工程上所有常见翅片管形式。
结构参数的关键影响：
HX_Coil 的自动计算功能：
- 输入管外径和壁厚，自动计算管内径
- 输入管心距和排列方式，自动计算纵向管心距
- 输入每排管数、管长、排数，自动计算盘管宽度、高度、深度
- 自动计算总换热面积、翅片面积、裸管面积
**老师傅提醒**：
翅片类型的选择是表冷器设计中最关键的决定之一。HX_Coil 支持 **平翅、波纹、开窗、百叶窗** 四种类型，但选择时需要权衡：
- **开窗翅片**：换热系数最高（比平翅高40%~60%），但阻力也最大，易积灰，清洗困难。适合空调冷凝器（室外机，不担心灰尘）。
- **波纹翅片**：换热系数中等（比平翅高20%~30%），阻力适中，有一定的自清洁能力。适合蒸发器（室内机，需要一定防尘能力）。
- **平翅片**：换热系数最低，但阻力最小，最易清洗。适合工业冷却、高粉尘环境。
- **百叶窗翅片**：介于波纹和开窗之间，近年来在高效空调中应用增多。
HX_Coil 内置了每种翅片类型的专用换热关联式（Gray-Webb、Wang-Chang等），确保选型准确。
3.3 模块三：工况参数——运行的边界条件
工况参数面板输入的是换热器在实际运行中的边界条件。HX_Coil 根据冷凝器模式和蒸发器模式自动切换不同的输入项。
【冷凝器工况参数】
冷凝器 vs 蒸发器工况的关键差异：
**老师傅提醒**：蒸发器工况中，**进口干度**是一个很容易被忽视的参数。膨胀阀后，冷媒是气液两相混合物，干度通常在0.1~0.3之间。这个干度直接影响蒸发器入口段的传热系数——干度越低，两相流换热越强，但压降也越大。HX_Coil 根据制冷系统冷凝温度，过冷度，蒸发温度等直接计算出最准确的干度值。
3.4 模块四：计算设置——精度与速度的平衡
计算设置面板决定了 HX_Coil 的计算策略和输出精度。
三种计算方法的区别：
冷凝器分区计算的重要性：
冷凝器内冷媒的状态变化分为三段：
1. 过热段：压缩机排出的高温气体被冷却到饱和温度，单相气体换热
2. 两相段：饱和气体冷凝为饱和液体，相变换热（换热系数最高）
3. 过冷段：饱和液体进一步降温，单相液体换热
三段的换热系数差异巨大：
- 过热段：气体换热系数约 50~100 W/(m²·K)
- 两相段：冷凝换热系数约 5000~15000 W/(m²·K)
- 过冷段：液体换热系数约 1000~3000 W/(m²·K)
如果不分区，用整体平均换热系数计算，误差可能达到 30% 以上。HX_Coil 的详细计算和精确计算模式都支持自动分区，确保每段用正确的关联式计算。
**老师傅提醒**：HX_Coil 的**自动分区**功能非常实用。冷凝器的过热段比例通常在10%~20%，两相段50%~70%，过冷段15%~30%。如果冷凝温度很高（比如50℃以上），过热段会变长；如果过冷度要求很大（>8K），过冷段会变长。HX_Coil 会根据你输入的工况自动优化分区比例，但如果你有厂家实测数据，建议用手动分区微调，让计算结果更贴近实际。

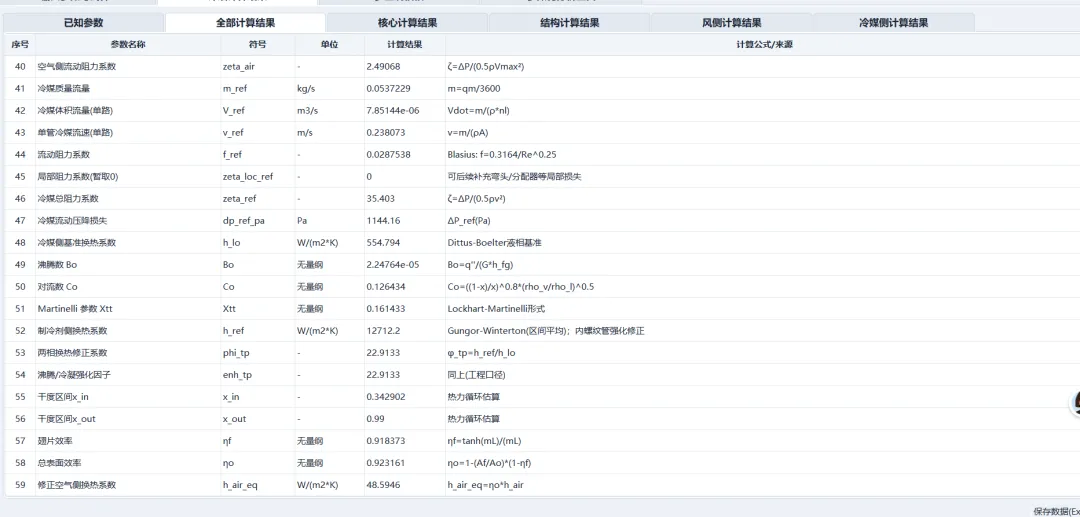

3.5 模块五：计算结果——核心输出

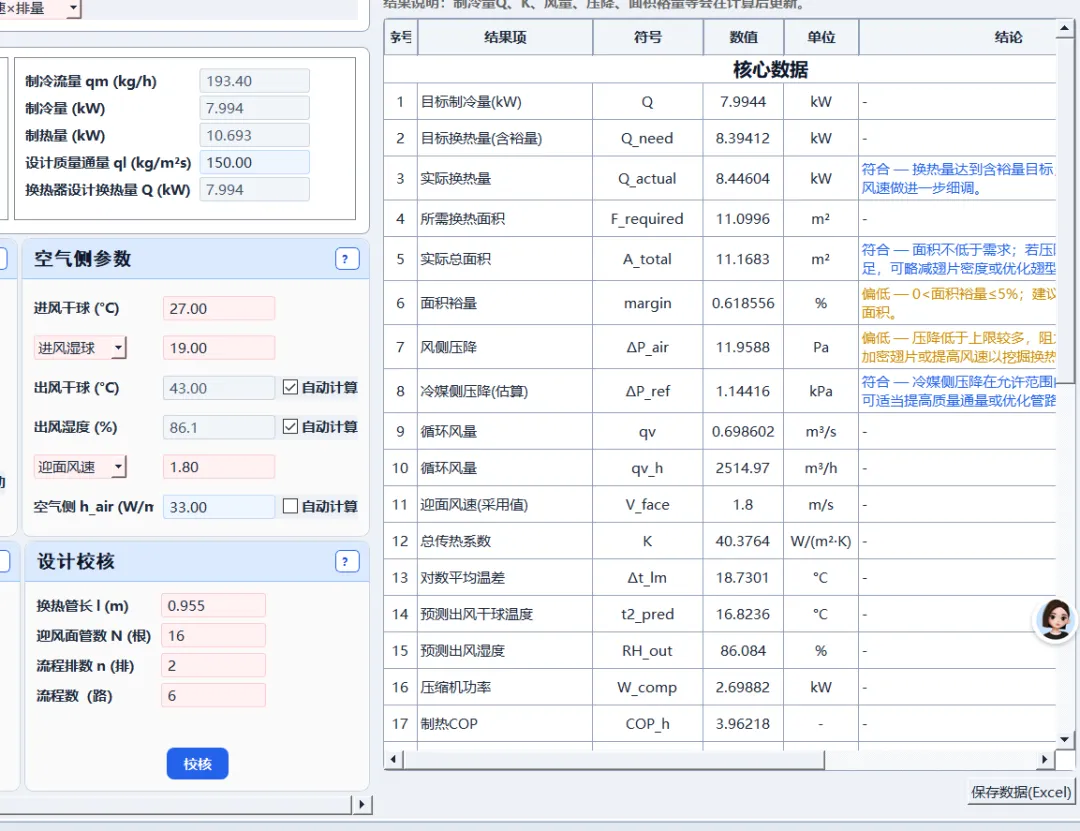

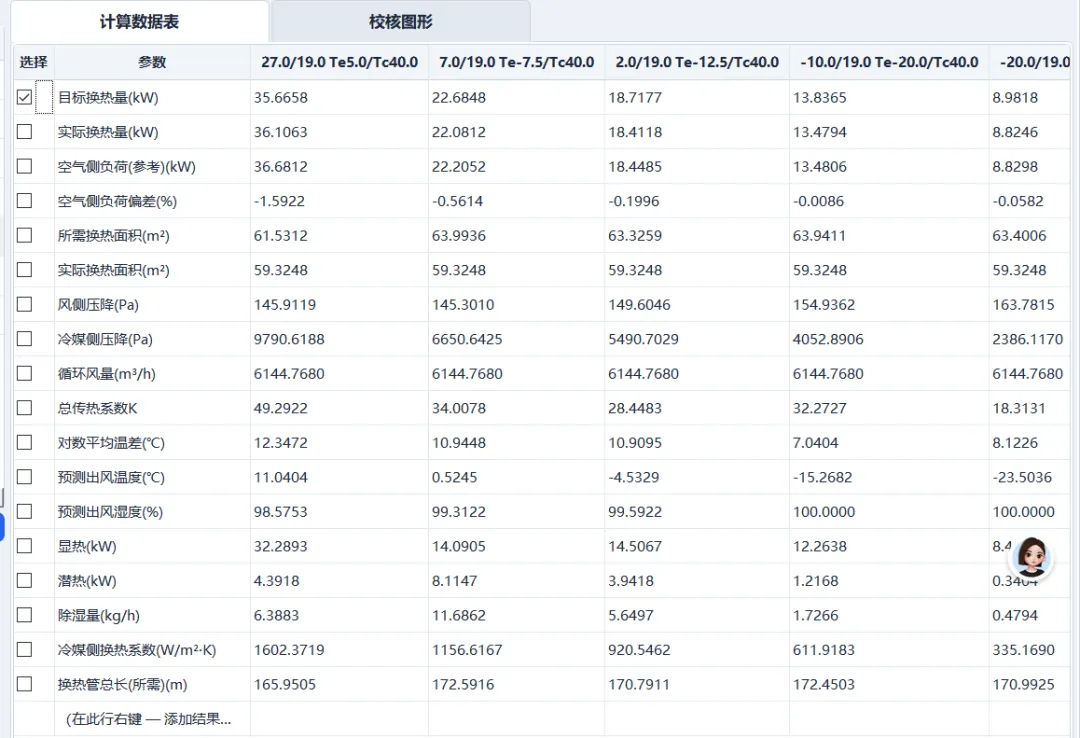

计算结果面板是 HX_Coil 的"成绩单"，详细展示了换热器的性能参数。
HX_Coil 结果面板的核心价值：
1. 分区换热系数详细值：过热段/两相段/过冷段各自的换热系数，这是诊断设计问题的关键。例如，如果两相段换热系数远低于预期，可能是冷媒流量不足或分液不均。
2. 显热比（SHR）：蒸发器独有的参数，显热量/总热量。SHR=0.574 意味着42.6%的换热量用于除湿。这在空调设计中非常关键——SHR太低（除湿太多），室内空气可能过于干燥；SHR太高（除湿太少），室内湿度可能超标。
3. 自动校核建议：HX_Coil 会根据计算结果给出工程建议。比如"过冷段比例偏低"意味着冷凝器出口过冷度可能不够，需要增加排数或减小风量。
**老师傅提醒**：
看 HX_Coil 的结果，**先看校核信息区的警告和建议**。比如上面的蒸发器结果，总换热量38.62kW低于目标40.0kW，软件建议"增加排数至3排或减小片距"。这个建议是有物理依据的：增加排数直接增加换热面积，减小片距增加翅片密度——两者都能提升换热量，但代价不同（增加排数增加成本和深度，减小片距增加空气侧压降）。HX_Coil 的建议是起点，最终决策要结合成本、空间、压降约束综合判断。

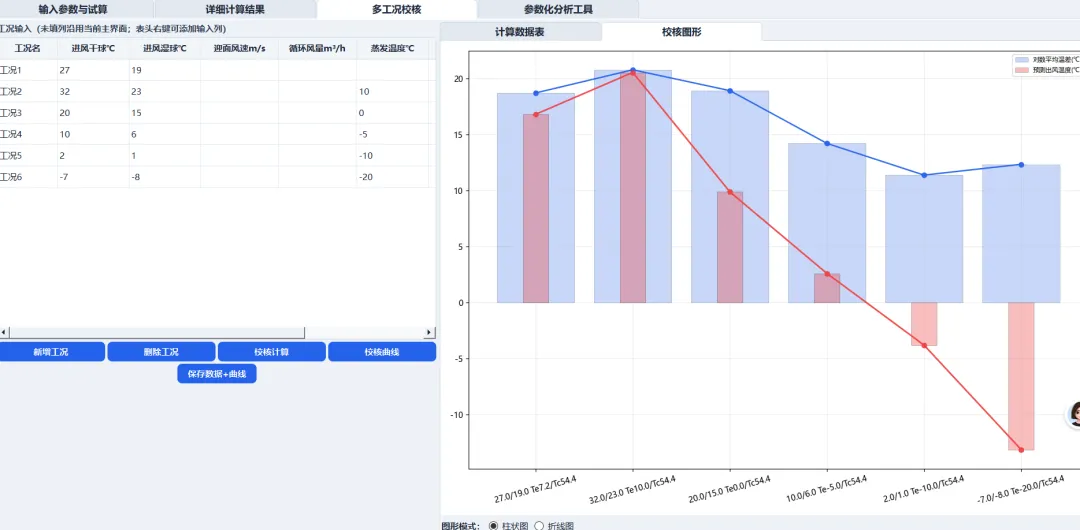

3.6 模块六：变工况仿真——全年性能预测

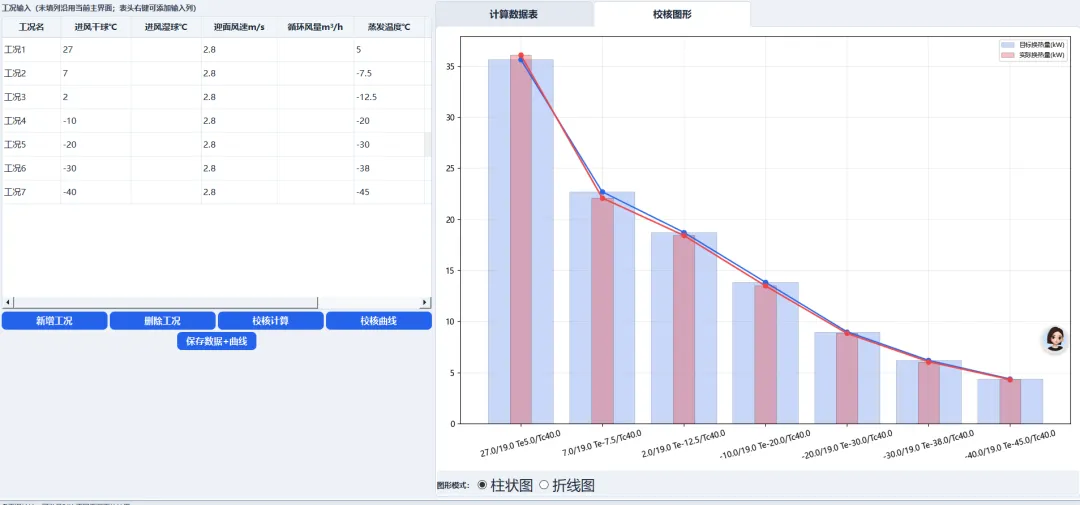

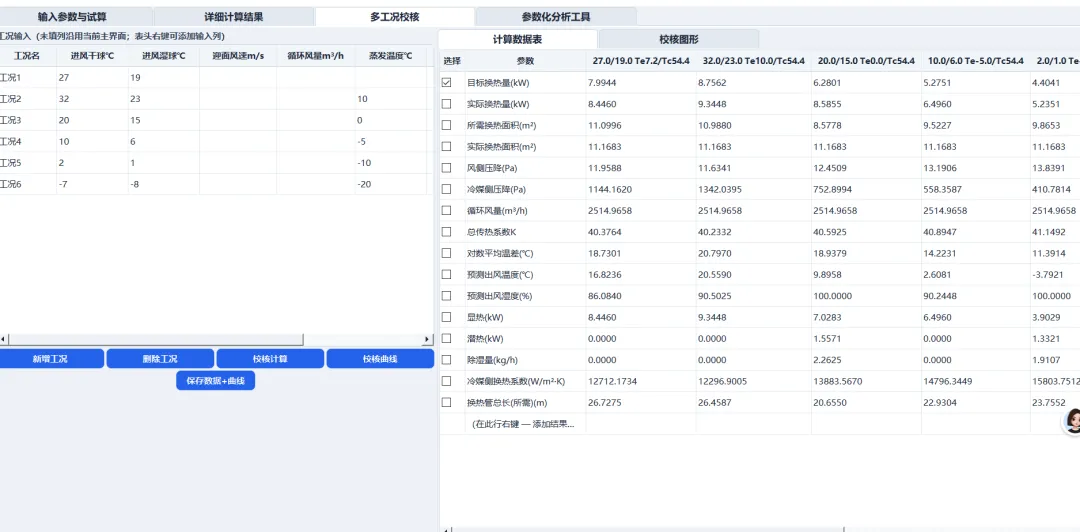

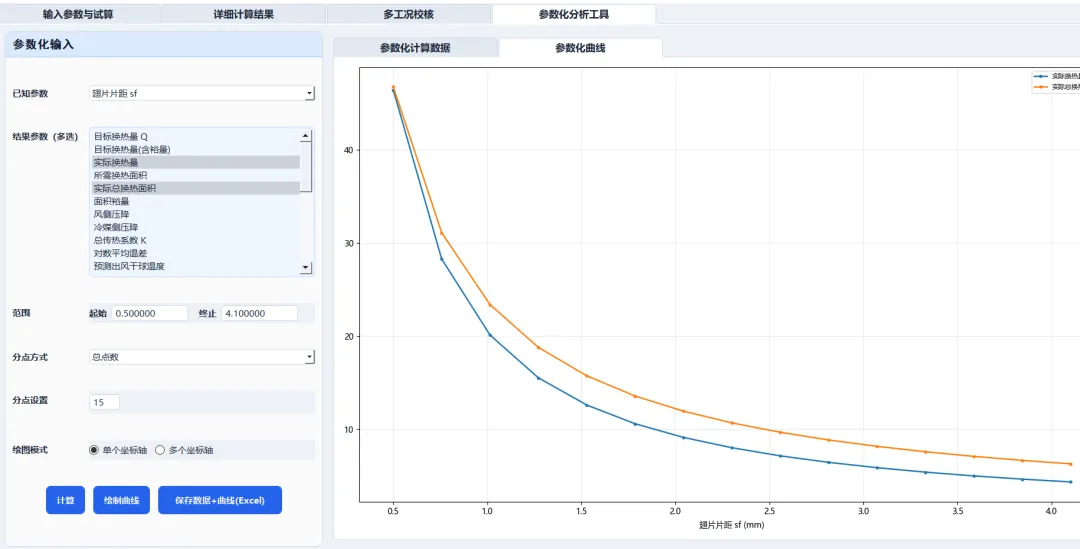

变工况仿真是 HX_Coil 的高级功能，允许用户一次性计算多个工况，生成换热器的性能曲线。
变工况仿真的典型应用场景：
**老师傅提醒**：变工况仿真最强大的用法是**"全年运行能耗分析"**。用 HX_Coil 生成冷凝器在不同环境温度下的性能曲线，然后把这条曲线导入到系统仿真软件（或者Excel手算），结合当地气象数据，计算全年运行能耗。这比只按设计工况计算要准确得多——因为空调系统90%的时间运行在部分负荷、非设计工况下。
四、HX_Coil 的 4 大差异化优势
4.1 优势一：REFPROP 10 内核——物性精度碾压
如前所述，REFPROP 10 是制冷剂物性计算的全球标准。HX_Coil 是国内少数几款内置 REFPROP 10 完整内核的换热器设计软件，不是简单的"调用几个常用冷媒的数据"，而是完整支持 REFPROP 的全部功能。
带来的实际好处：
- 混合冷媒（R410A、R407C、R448A等）的温度滑移精确计算
- 近临界区（如CO2跨临界循环）的物性精确计算
- 新型环保冷媒（R1234yf、R1234ze、R452B等）的即时支持
- 自定义混合冷媒的物性计算（用于研发）
4.2 优势二：冷凝器/蒸发器双模式——一个软件覆盖两种换热器
HX_Coil 不是只做冷凝器或只做蒸发器，而是一个软件覆盖两种换热器。而且两种模式的内部逻辑完全不同：
- 冷凝器：三段分区（过热/两相/过冷），干工况，空气侧不除湿
- 蒸发器：两段分区（两相/过热），湿工况，空气侧除湿，结霜修正
这意味着你只需要购买和学习一个软件，就能覆盖制冷系统中两种最核心的风冷换热器。
4.3 优势三：结霜工况修正——蒸发器设计的刚需
对于蒸发温度低于0℃的蒸发器（冷库、低温热泵），结霜是不可避免的。HX_Coil 提供了专业的结霜工况修正：
结霜修正模块：
**老师傅提醒**：很多设计师做低温蒸发器时，按"干工况"计算，结果实际运行三个月后制冷量衰减40%。不是设备问题，是设计时没考虑结霜。HX_Coil 的结霜修正虽然不能完全替代实测，但至少让你**在设计上预留余量**——低温蒸发器面积通常需要放大30%~50%，片距≥5mm（冷库常用6~8mm）。
4.3 优势四：设计模式 + 校核模式——覆盖全工程阶段
工程上70%的情况用校核模式（厂家已有设备，评估是否够用），30%用设计模式（开发新设备或非标定制）。HX_Coil 的双模式设计覆盖了这两种需求。
五、HX_Coil 的适用场景与使用范围
5.1 按设备类型分类
5.2 按工程阶段分类
5.3 按用户类型分类
六、HX_Coil 与同类软件的对比
一句话总结：
- 如果你设计的是制冷系统的翅片式冷凝器或蒸发器（空调、热泵、冷库），HX_Coil 是最合适的选择。
- 如果你设计的是空调系统的表冷器（AHU、空调箱），选 Cool_Coil。
- 如果你需要通用换热器设计（壳管式、板式等），且预算充足，考虑 HTRI 或 Aspen EDR。
七、老师傅的 3 个高效使用技巧
**技巧一：先做"简化计算"摸方向，再用"详细计算"定方案**
设计初期，先用"简化计算"快速试几种结构方案（不同管径、片距、排数组合），2秒一个点，10分钟能试几十种组合。找到大致合理的方向后，再用"详细计算"精确计算2~3个候选方案，做最终对比。这比一上来就用"精确计算"效率高10倍。
>
**技巧二：利用"校核模式"验证厂家样本数据**
很多厂家给的样本数据是"标况数据"（比如冷凝器标况是35℃进风、45℃冷凝），但你的实际工况可能不同。用 HX_Coil 的校核模式，输入厂家提供的结构参数和你的实际工况，计算实际换热量。如果厂家样本说"换热量50kW"，但 HX_Coil 校核只有42kW，那说明厂家数据有水分——要么工况不同，要么结构参数虚标。这是谈判降价的最好依据。
>
**技巧三：保存"案例库"积累设计经验**
每做完一个项目，把 HX_Coil 的计算文件保存好，按"设备类型+冷媒+工况"命名。积累一年后，你就有了自己的"设计案例库"。下次遇到类似项目，直接加载旧案例，改几个参数，10分钟出结果。这比从零开始快得多。
八、本文要点速记
1. HX_Coil 定位：翅片式冷凝器/蒸发器专业设计校核软件，覆盖家用空调、商用制冷、热泵、冷库等全场景
2. REFPROP 10 内核：全球顶级物性数据库，支持100+种冷媒，混合冷媒温度滑移精确计算，精度碾压经验公式
3. 六大功能模块：冷媒参数 → 结构参数 → 工况参数 → 计算设置 → 计算结果 → 变工况仿真
4. 冷凝器三段分区：过热段→两相段→过冷段，各段用不同换热关联式，不分区误差可达30%
5. 蒸发器两段分区：两相段→过热段，湿工况除湿计算，结霜修正（低温刚需）
6. 设计模式+校核模式：设计模式用于新品开发，校核模式用于设备选型（工程上70%用校核）
7. 变工况仿真：一次设定批量计算，生成性能曲线，支持全年能耗分析
8. 与Cool_Coil差异化：HX_Coil专注制冷换热器（冷凝/蒸发），Cool_Coil专注空调表冷器（盘管）
