前面分享了 CAD 里程标注插件，有不少用户问周站长：1. 能不能在标注偏距的时候，给偏距标记一个标志点？2. 能不能导出里程标注的坐标，以及偏距的坐标和偏距值？
我就结合 1.4 版本做了这个升级，1.5 版本主要增加了偏距点的标注，以及里程相关数据的 Excel 导出。

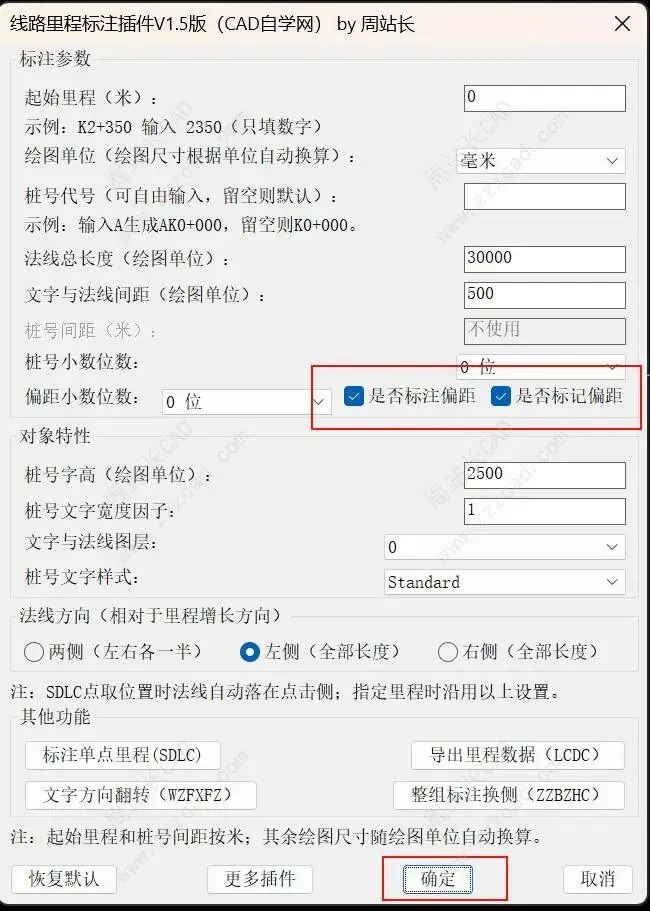

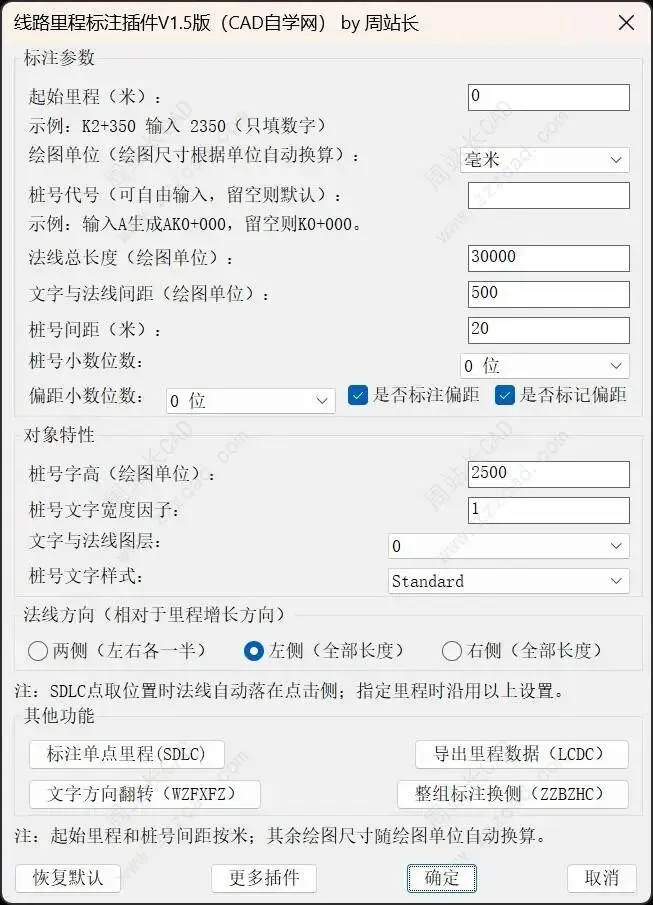

下面是最新版本的插件界面。
CAD里程标注V1.5版下载链接：
网站注册用户链接：
https://www.cadzxw.com/63385.html
非注册用户链接（或文尾左下角阅读原文）：
https://www.zzzcad.com/autocadchajian/tycadcj/13140.html
线路里程标注插件 V1.5 介绍
线路里程标注插件 V1.5 是一款面向道路、管线、工程测量及线路类图纸的 AutoCAD 实用工具。
插件可以在线路任意位置建立里程基准，自动完成批量桩号标注，并提供连续单点里程偏距标注、偏距点标记、文字方向翻转、整组标注换侧以及里程数据导出等功能。
相比 V1.4，V1.5 重点增加了里程标注结构化数据记录和 CSV 导出功能。插件生成标注时会同步保存里程、坐标、偏距、线路方向等数据，既可以用于 CAD 图纸标注，也方便后续使用 Excel 进行统计、整理和成果交付。
V1.5 新增里程数据导出
使用快捷命令 LCDC，可以将插件生成的里程标注导出为 CSV 文件。
支持三种导出范围：
选择线路：导出与指定线路关联的全部里程标注 选择标注：选择法线、桩号文字、偏距文字或偏距点圆圈进行导出 当前图纸全部：导出当前 DWG 中记录的全部里程标注
导出内容包括：
标注类型 显示桩号 实际里程值 线路点坐标 偏距方向 偏距值 偏距点坐标 线路切线方位角 线路图层 图纸名称
数据会自动按照里程从小到大排序，并保存为 CSV 文件，可直接使用 Excel 打开。
V1.5 新生成的法线、桩号文字、偏距文字和偏距点圆圈会记录同一组关联数据。选择其中任意一个对象，都可以读取该组标注的信息。
适配多种绘图单位
插件支持以下绘图单位：毫米、厘米、分米、米
起始里程、目标里程和桩号间距统一按米输入；法线长度、文字高度以及文字与法线间距按当前绘图单位设置。
切换绘图单位后，插件会自动换算法线长度、字高和文字间距，使标注在不同单位的图纸中保持基本一致的实际尺寸，减少人工换算带来的错误。
桩号小数位智能联动
不同绘图单位会自动推荐相应的桩号小数位数：
毫米图纸：0位小数 厘米图纸：1位小数 分米图纸：2位小数 米制图纸：3位小数
切换绘图单位时，桩号小数位会自动调整。如果用户已经手动修改过小数位，插件会保留用户设置，不会强制覆盖。
偏距小数位可以独立设置，不受桩号小数位影响，适合根据不同图纸精度分别控制桩号和偏距的显示格式。
任意位置建立里程基准
里程基准点不受线路端点限制，可以建立在线路起点、终点或中间任意位置。
支持两种确定方式：
在线路附近点取位置，插件自动投影到线路，再点取里程增长方向 选择线路起算端，输入基准点距该端点的沿线距离，精确确定基准位置
这种方式适合已有控制桩、分段线路、局部补充标注以及非零里程起算等场景。
自动判断里程增长方向
采用点取方式建立基准时，需要在线路增长方向上再点一点，用于确定里程增长方向。
采用沿线距离方式建立基准时，选择的线路端点同时作为距离起点和里程增长方向依据。
插件中的左侧、右侧、左偏和右偏，全部以确定后的里程增长方向为准，不受线路实体原始绘制方向影响。
桩号自动整桩对齐
批量标注时，基准点和里程增长方向的线路终点始终标注，中间桩号按照实际里程寻找下一个整桩位置。
即使起始里程不是整桩，插件也不会简单地从基准点开始等距排列，而是根据设定间距与绝对里程自动对齐。
例如起始里程为 K0+012、桩号间距为20米时，后续整桩会自动从 K0+020、K0+040、K0+060 开始排列。
该规则同时兼容负里程和带小数的桩号。
支持两侧、左侧和右侧标注
法线标注方向可以选择：
两侧：法线总长度左右各占一半 左侧：全部法线长度绘制在里程增长方向左侧 右侧：全部法线长度绘制在里程增长方向右侧
桩号文字会根据线路方向和法线方向自动调整角度及对齐方式，尽量保持正向可读。
连续单点里程偏距标注
使用 SDLC 命令，或者在 LCBZ 设置窗口中点击“标注单点里程”，只需设置一次线路、里程基准点和增长方向，即可连续补充多个单点标注。
每次补标可以选择：
在线路附近点取需要标注的位置 输入目标里程，精确生成指定桩号 按回车结束连续标注
该功能适合加桩、特殊位置标注以及批量标注后的遗漏补充，不需要每标一个桩号就重新执行命令。
单点标注不使用桩号间距，也不会覆盖当前图纸已经保存的批量桩号间距。
自动计算左偏、右偏和偏距
使用 SDLC 在线路附近点取位置时，插件会将点取位置投影到线路，并计算该点到线路的平面最短距离。
偏距方向根据里程增长方向自动判断，生成类似以下文字：
左偏 8m 右偏5m 偏距 0m
偏距单位跟随绘图单位变化：
毫米图显示 mm 厘米图显示 cm 分米图显示 dm 米制图显示 m
如果采用输入目标里程的方式，由于没有线路外的实际点取位置，因此只生成桩号和法线，不生成偏距数据。
点击侧自动确定法线方向
使用 SDLC 点取线路附近位置时，插件会判断点击位置在线路的哪一侧，并让法线自动落在点击侧。
此时法线方向不受设置窗口中的左侧或右侧选项限制，每个单点标注都可以根据实际点击位置分别落在不同侧。
如果点击位置正好在线路上，或者采用输入目标里程的方式，则继续使用设置窗口中的法线方向。
桩号与偏距文字自动分开
单点偏距标注生成后，桩号文字和偏距文字会分别放置在法线两侧。
桩号文字按照普通文字与法线间距放置；偏距文字会额外退开一个字高加文字间距，避免两条文字挤在一起。
该处理方式可以提高曲线、斜线及密集图纸中的标注可读性。
偏距文字与偏距点分别控制
设置窗口提供两个独立开关：
是否标注偏距：控制是否生成左偏、右偏及偏距文字 是否标记偏距：控制是否在实际点取位置生成小圆圈
关闭偏距文字后，仍然可以保留实际点取位置标记；关闭偏距点标记也不会影响偏距计算和偏距文字。
偏距点圆圈的大小会随桩号字高自动调整，方便在图纸中定位实际测量点或目标点。
文字方向翻转
使用 WZFXFZ 命令，可以批量翻转方向不合适的桩号和偏距文字。
插件会自动区分桩号文字与偏距文字，并分别按照对应的间距规则进行镜像：
桩号文字按照普通文字与法线间距翻转 偏距文字按照“字高＋文字间距”翻转
同时选择桩号和偏距文字时，两条文字会分别处理，不会翻转后挤在一起。再次执行命令可以恢复原来的方向和位置。
整组标注换侧
使用 ZZBZHC 命令，可以将插件生成的单侧里程标注整体换到线路另一侧。
整组换侧会同时处理：
单侧里程法线 桩号文字 偏距文字
换侧后，法线长度、文字角度、文字间距以及桩号与偏距文字的相对位置保持不变。再次执行命令可以切换回原侧。
该功能用于单侧法线标注，不适用于左右贯通的双侧法线。
参数集中设置
插件可以集中设置：
起始里程 绘图单位 桩号代号 法线总长度 法线标注方向 桩号间距 桩号小数位数 偏距小数位数 是否标注偏距 是否标记偏距 桩号字高 文字宽度因子 文字与法线间距 文字与法线图层 桩号文字样式
桩号代号留空时生成 K0+000，输入 A 时生成 AK0+000。
如果选择了固定字高的文字样式，插件会自动使用该文字样式的固定高度。
V1.5 将操作流程调整为先确认参数，再选择线路和里程基准，减少完成选线后才发现参数不合适而重新操作的情况。
参数按图纸分别记忆
插件设置保存在当前 DWG 图纸中，再次打开同一图纸时会自动恢复。
不同图纸可以分别保存各自的：
绘图单位 桩号格式 偏距设置 法线尺寸 文字参数 图层和文字样式
不同图纸之间互不影响，适合同时处理多种比例和单位的工程图纸。
撤销和异常保护
批量里程标注、文字方向翻转和整组标注换侧采用撤销组管理，可以使用一次 U 命令撤销本次操作。
连续单点标注按照每个桩号分别建立撤销记录，方便逐个撤回。
插件还会检查标注图层和文字样式，避免在锁定图层、无效图层或无效文字样式下生成不完整标注。
整组换侧过程中如果部分对象修改失败，插件会尝试恢复该组对象，避免法线、桩号文字和偏距文字发生错位。
插件命令
- LCBZ：自动间距批量标注
- SDLC：连续单点里程偏距标注
- LCDC：导出里程标注数据
- WZFXFZ：文字方向翻转
- ZZBZHC：整组标注换侧
SDLC、LCDC、WZFXFZ 和 ZZBZHC 也可以直接从 LCBZ 设置窗口进入。
通过多单位图纸适配、任意位置建立里程基准、智能整桩对齐、连续单点偏距标注、点击侧自动判断、偏距点标记、批量调整以及 CSV 数据导出，线路里程标注插件 V1.5 可以覆盖道路、管线和工程测量图纸中的常见里程标注场景。
它不仅可以提高桩号和偏距的绘制效率，还可以将 CAD 图形标注转换为可整理、可统计、可交付的里程数据，减少重复计算和人工抄录造成的错误。
以下是往期版本的使用教程。
CAD线路里程标注插件V1.0版使用教程：点击查看
CAD线路里程标注插件V1.1版使用教程：点击查看
CAD线路里程标注插件V1.2版使用教程：点击查看
CAD线路里程标注插件V1.3版使用教程：点击查看
CAD线路里程标注插件V1.4版使用教程：点击查看
下面我们来看一下 1.5 新增的两个功能：1. 标记偏距位置2. 里程标注的相关数据导出。

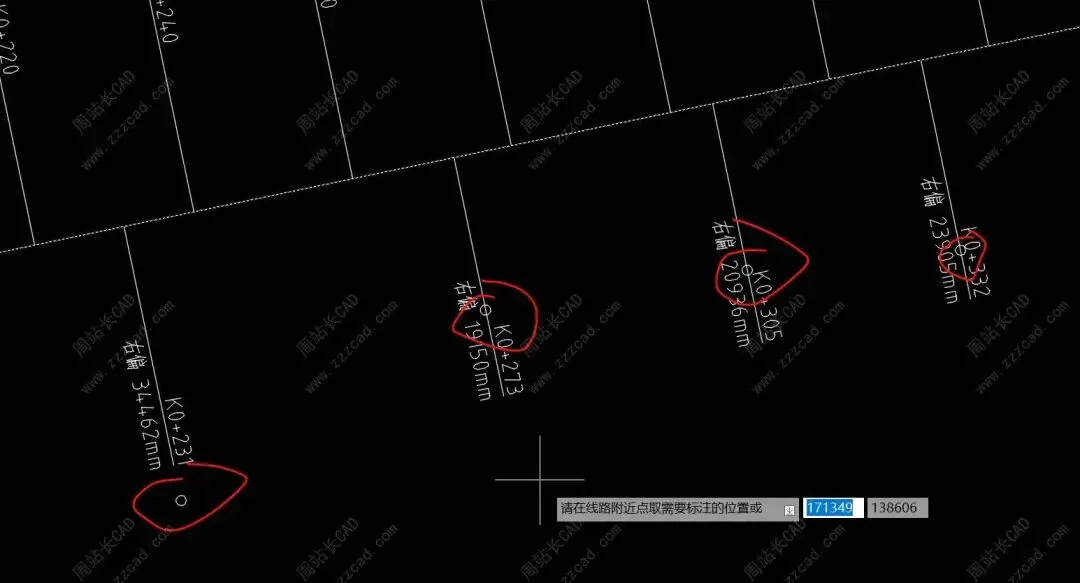

1、如果你使用单点里程标注，并且勾选标注偏距，那么在标注偏距时，系统会自动用一个圆圈标注你的偏距位置。
最终标注如图。
2、里程标注的数据导出。
输入快捷键LCDC回车。
选择导出的范围，支持选择线路、选择标注或者当前图纸全部。

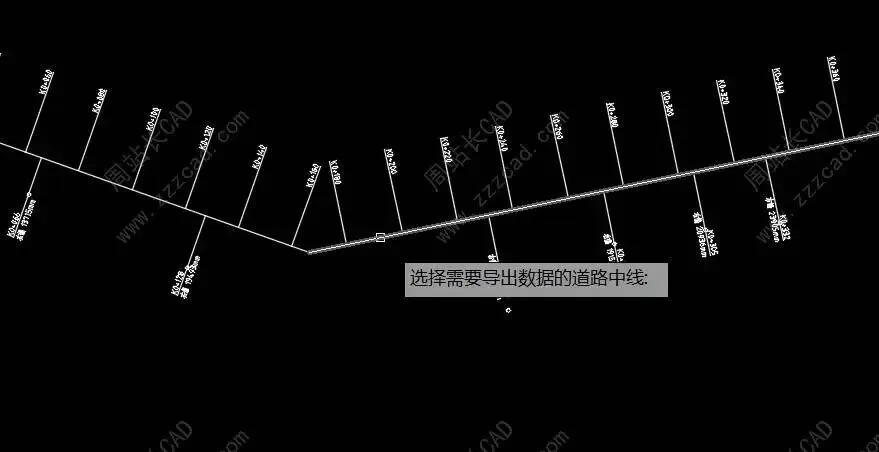

我这边选择线路，然后我们选择我们这个线路即可。

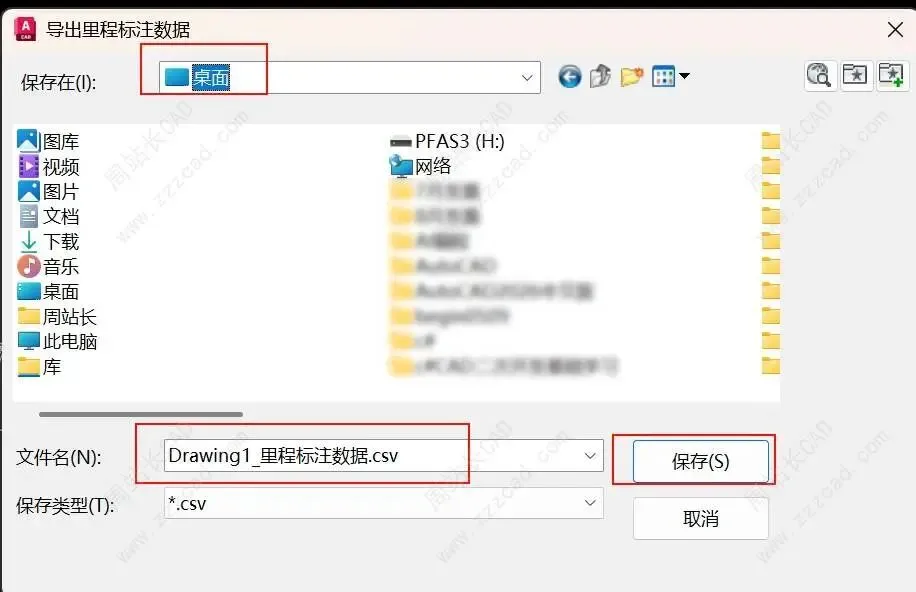

选择保存的位置、保存的文件名称，点击保存。

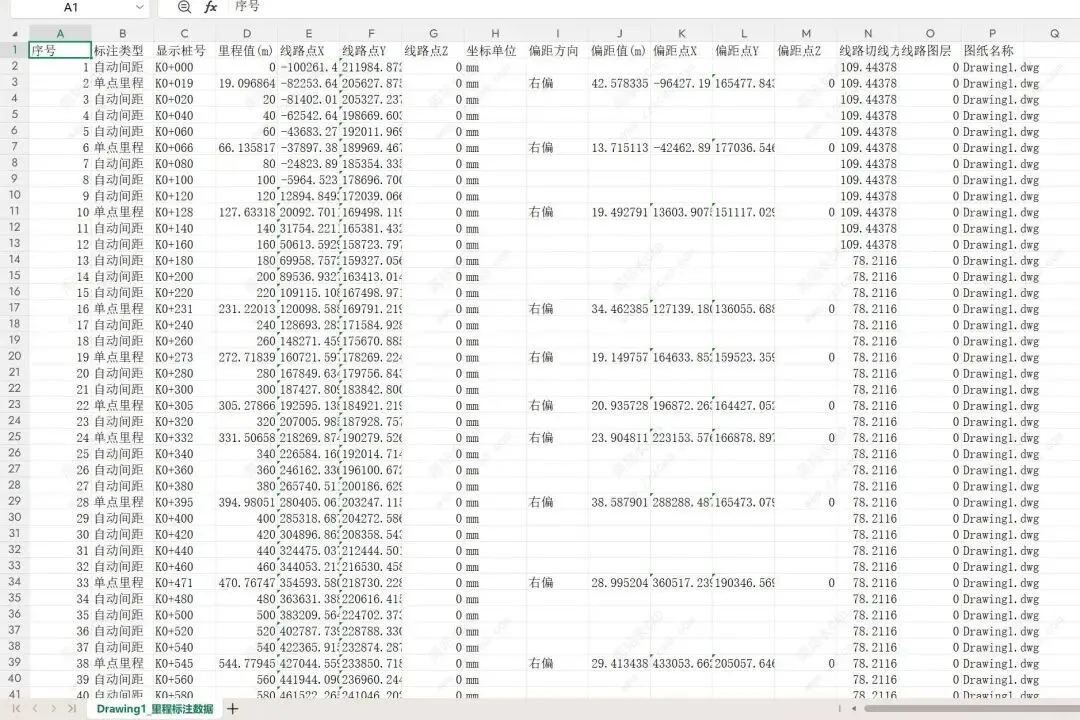

打开后如图。
完。
