最近我一直在折腾一件事情：

能不能让AI真正参与机加工艺？

不是让它回答几个机械加工的问题。

也不是问一句：

“这个零件应该用车床还是铣床？”

而是直接把一张零件图纸交给它，让它自己完成：

看图纸 → 提取尺寸 → 分析零件特征 → 判断加工方式 → 编排工艺路线。

甚至进一步，把一个工艺工程师脑子里的判断规则，一点一点写进软件。

这件事情，我最近真的做出了一个可以运行的版本。

一、一张图纸，对工艺员来说到底意味着什么？

外行看到一张机械图纸，看到的可能是：

尺寸、公差、线条、符号。

但真正做过机加工的人看到一张图纸，脑子里其实已经开始飞速计算了。

比如：

这个零件是什么结构？

是回转体，还是箱体？

毛坯应该选圆棒、锻件，还是板料？

哪些尺寸需要车？

哪些地方需要铣？

有没有孔？

有没有螺纹？

有没有台阶？

有没有槽？

哪些尺寸精度高？

哪些表面粗糙度要求高？

先加工哪里？

后加工哪里？

用什么作为基准？

要不要留加工余量？

最后怎么检验？

所以工艺员真正做的，从来都不是简单的：

“把图纸抄进工艺卡。”

而是在不断做制造决策。

最终，他可能把一张图纸变成：

下料 → 车削 → 铣削 → 表面处理 → 检验

或者：

下料 → 粗车 → 半精车 → 精车 → 钻孔 → 攻牙 → 去毛刺 → 检验

图纸只是输入。

真正有价值的是后面那套：

“这个零件到底应该怎么造出来”的判断。

二、所以，我先做了第一版：直接让AI看图纸

最开始我的想法其实很直接。

既然现在的大模型已经能够识别图片、PDF和复杂文档，那有没有可能：

直接把机械图纸扔给AI？

于是我做了第一版“智能工艺排配”。

用户只需要选择一张PDF图纸。

然后点击：

开始分析。

图注：第一版的思路非常直接——上传一张PDF机械图纸，让AI自己开始分析。

系统开始读取图纸以后，会尝试提取几个重要部分：

• 零件名称

• 图号

• 材料

• 毛坯

• 外形尺寸

• 孔径

• 长度

• 公差

• 表面粗糙度

• 技术要求

• 加工特征

然后再进入下一步：

工艺推导。

三、第一次看到AI自己把工艺路线排出来，还是挺有意思的

例如下面这张轴类零件。

AI读取图纸以后，识别出了：

• 材料：304

• 毛坯：圆棒

• 最大外径：约Φ14.3

• 总长：21mm

• 多个不同直径的台阶

• 中心孔

• 顶部沉孔

• 表面粗糙度要求

随后它开始判断：

这是一个典型的回转体零件。

主要加工应该以：

车削

为主。

对于顶部局部结构，再安排：

铣削。

最终给出类似这样的路线：

下料 → 车削 → 铣削

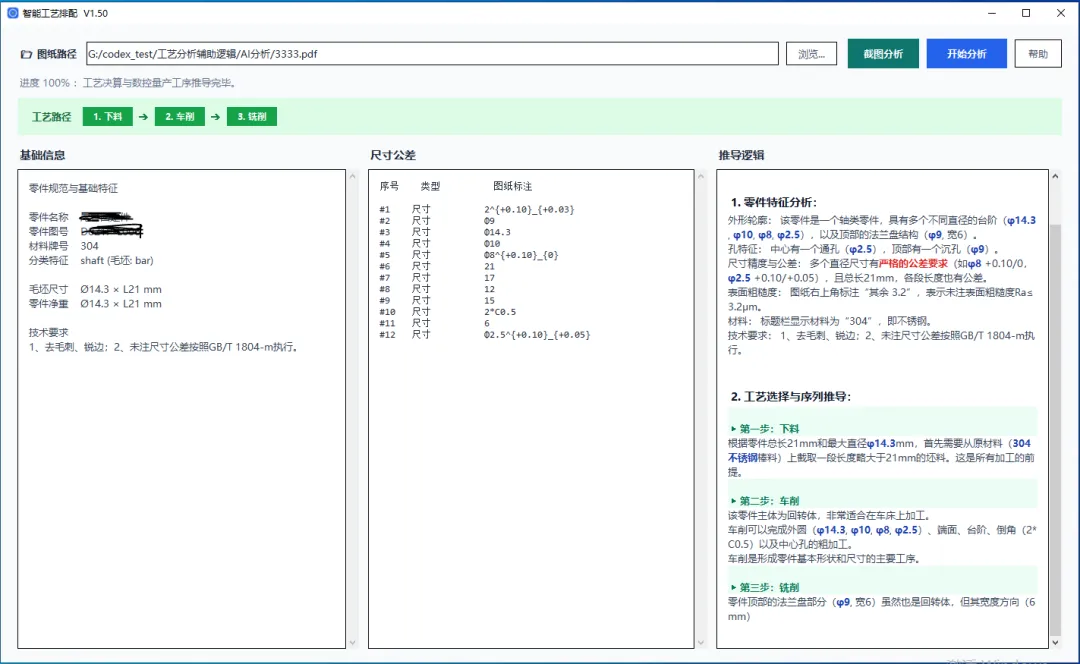

图注：AI不仅提取图纸尺寸，还开始根据零件结构推导主要加工方式。

这里我专门保留了一个区域：

“推导逻辑”。

因为我不希望软件只扔给工程师一个答案。

我更希望它告诉你：

为什么。

比如：

为什么这个零件应该先车削？

为什么判断它是回转体？

为什么某一个位置需要铣削？

哪些尺寸、公差或者结构特征影响了这个判断？

这一步非常重要。

因为真正有价值的AI，不应该只是：

“告诉我答案。”

而应该逐渐做到：

“告诉我这个答案是怎么来的。”

四、换一张零件，工艺路线就应该跟着变化

再比如另外一个车床小刀架零件。

材料变成：

45钢。

零件结构也不再是简单回转体。

系统识别以后，会进一步考虑：

• 外形轮廓

• 平面

• 槽

• 圆角

• 孔

• 表面粗糙度

• 材料特性

然后判断：

这种零件的主要加工方式应该转向：

铣削。

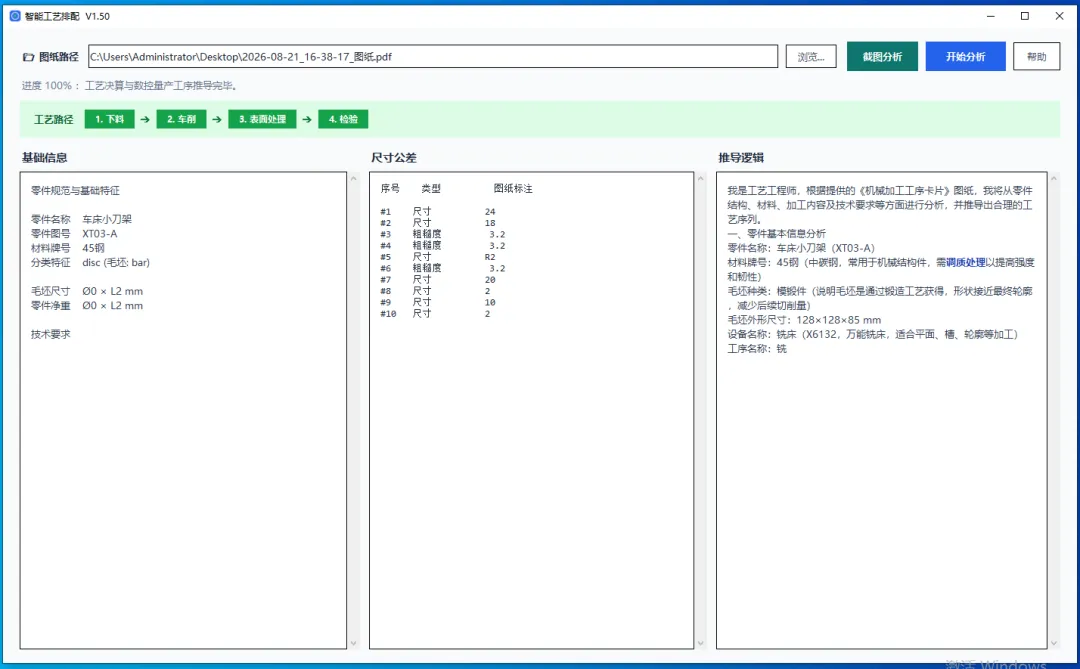

图注：面对非回转体零件，系统开始根据几何结构改变主要工艺判断。

这时候事情就开始有意思了。

因为AI不是简单记住一句：

“机械零件要车、铣、钻。”

而是开始尝试建立一种映射关系：

零件结构 → 加工特征 → 加工方法。

例如：

回转体 → 优先考虑车削

平面、槽、轮廓 → 优先考虑铣削

孔 → 考虑钻、扩、铰、镗

螺纹 → 考虑攻牙或车螺纹

高精度表面 → 进一步考虑精加工

这才开始接近工艺工程师真正的思考方式。

五、但很快，我发现了AI排工艺最大的风险

做到这里的时候，我反而开始警惕。

因为制造业AI有一个非常危险的特点：

它可能错得很像真的。

一段普通文案写错了，最多重新改。

但工艺路线如果错了，问题完全不一样。

可能出现：

• 加工顺序错误

• 基准选择错误

• 装夹方式不合理

• 加工余量不足

• 精加工提前

• 尺寸链失控

• 设备能力不匹配

• 工件报废

更麻烦的是：

AI给出的工艺路线，有时候从文字上看起来还特别合理。

这才是最危险的地方。

所以我慢慢意识到：

不能把“AI会回答”直接等同于“AI会做工艺”。

如果真的想让它进入制造现场，还缺一个非常重要的东西：

规则。

六、于是我又做了第二套系统：不再让AI完全自由发挥

后来我换了一种思路。

既然工艺本身存在大量稳定的制造规律，那为什么不把这些规律明确写进软件？

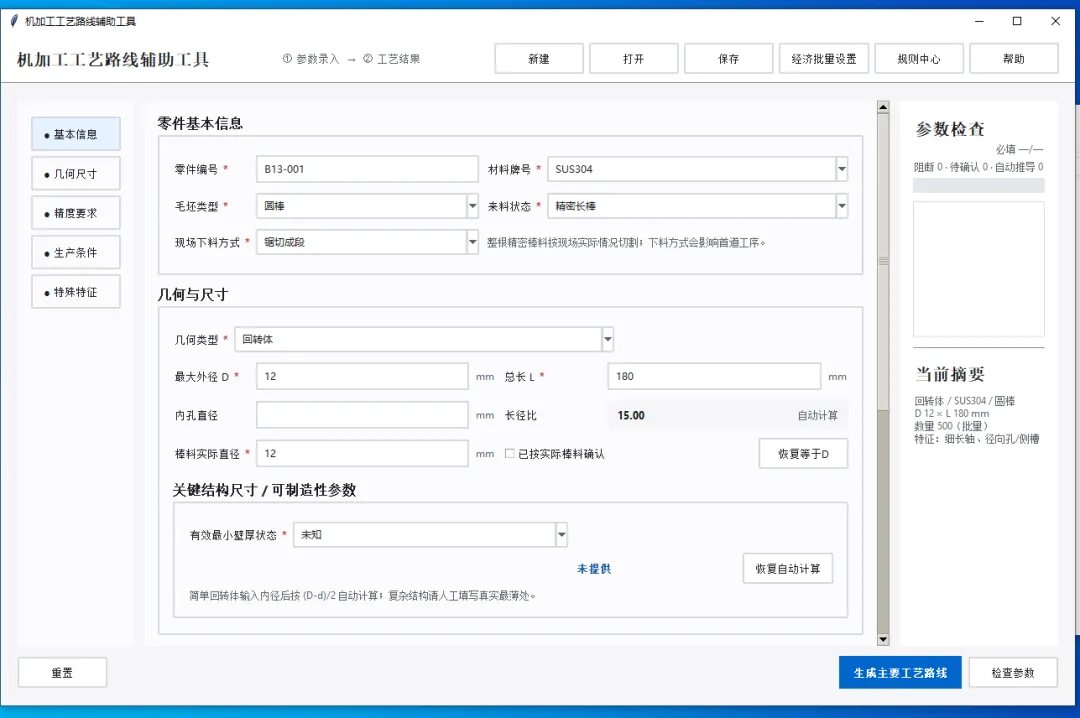

于是有了第二个版本：

机加工工艺路线辅助工具。

这一次，我不再只给AI一张图。

而是要求把决定工艺路线的重要参数结构化。

比如：

零件基本信息

• 零件编号

• 材料牌号

• 毛坯类型

• 来料状态

• 现场下料方式

几何尺寸

• 几何类型

• 最大外径

• 总长度

• 内孔直径

• 棒料实际直径

• 长径比

关键结构参数

• 有效最小壁厚

• 深孔

• 细长轴

• 径向孔

• 侧槽

• 螺纹

• 特殊曲面

另外还会继续录入：

• 精度要求

• 表面粗糙度

• 生产批量

• 设备能力

• 特殊加工要求

这时候系统做的事情开始发生变化。

它不只是“问AI”。

而是：

先检查条件，再决定哪些工艺路线允许出现。

七、我越来越觉得，制造业AI真正重要的是“约束”

你看软件右边，我专门设计了一个：

参数检查

里面会区分：

阻断

待确认

自动推导

【插图5：参数检查与当前摘要界面】

这个设计其实表达了我现在对制造业AI的一种理解。

不是所有事情都应该交给AI猜。

有些参数如果缺失，系统应该直接告诉你：

不能继续。

有些东西机器可以判断，但是风险比较高，就应该告诉工程师：

需要确认。

还有一些东西，如果逻辑非常明确，则可以：

自动推导。

比如一个简单回转体：

已知外径D。

已知内孔d。

那么某些情况下，有效壁厚可以按照：

(D-d)÷2

自动计算。

但如果结构复杂，存在偏心、槽、薄壁或者特殊截面，就不能简单套公式。

这时候应该让工程师确认。

于是系统实际上开始形成三类判断：

确定的事情——机器自动做。

不确定的事情——提醒人确认。

危险的事情——直接阻止继续。

我认为这比简单地追求：

“AI全自动生成工艺。”

靠谱得多。

八、我真正想做的，其实不是一个“万能工艺AI”

做到这里以后，我对这个项目的定位越来越清楚。

未来真正靠谱的架构，可能不是：

图纸 → 大模型 → 工艺路线

而应该是：

图纸

↓

AI识别

↓

结构化制造参数

↓

工艺规则系统

↓

AI辅助推理

↓

参数校验

↓

工程师确认

↓

最终工艺路线

AI擅长什么？

它擅长：

看图。

识别文字。

理解语义。

归纳特征。

处理模糊信息。

给出候选方案。

规则系统擅长什么？

它擅长：

执行确定逻辑。

限制错误路径。

检查参数冲突。

保证一些基本制造原则不被违反。

而工程师擅长什么？

处理真正复杂的现场问题。

例如：

这个地方到底怎么装夹？

现有设备能不能加工？

刀具够不够长？

这个孔会不会振刀？

生产500件和生产5件，是不是还应该用同一种工艺？

哪个方案成本最低？

现场到底有没有这台设备？

所以我现在更愿意把它叫：

AI工艺助手

而不是：

AI工艺工程师。

九、真正难的，不是写软件，而是把老师傅脑子里的经验写出来

这个项目做到后面，我越来越明显地感觉到：

软件本身可能反而不是最困难的部分。

真正难的是：

规则从哪里来？

比如一个老师傅看到一根：

D12 × L180mm

的细长轴。

他可能第一反应就是：

“这个长径比15了，加工的时候得考虑刚性。”

但是软件不知道。

除非你告诉它：

长径比意味着什么。

再比如：

毛坯是精密长棒。

现场下料方式是锯切成段。

和毛坯是：

锻件、铸件、激光下料件

首道工序一定可能不同。

同样一个Φ20 H7的孔。

如果系统只识别成：

“这里有一个Φ20孔。”

没有多大价值。

真正的工艺含义应该是：

这是一个具有较高尺寸精度要求的孔，不能只考虑普通钻孔，还要进一步考虑孔的精加工方法。

所以制造业AI真正重要的一步，是：

把“文字和尺寸”翻译成“制造含义”。

而再往下一步，则是：

把“制造含义”翻译成“工艺决策”。

这两步，才是整个系统真正值钱的地方。

十、如果再往前走一步，会发生什么？

现在这个版本，我主要还在解决：

图纸 → 特征 → 工艺路线

但是再往后，其实还有很多东西可以连接。

比如：

设备

如果工厂里只有：

普通数控车、三轴加工中心、五轴、走心机、车削中心……

系统就应该按照真实设备能力重新选择路线。

刀具

同样一个结构：

理论上能加工，

但现场没有对应刀具，

工艺就没有意义。

工时

系统可以进一步计算：

每一道工序大概需要多少分钟？

成本

不同设备加工同一个零件：

哪个方案成本最低？

历史质量

过去有没有相似零件？

以前采用某条工艺路线的时候，有没有出现过：

尺寸超差、变形、刀纹、振刀、报废？

如果这些数据能够逐渐积累起来，那AI未来回答的问题就不再只是：

“这个零件应该怎么加工？”

而可能变成：

“按照我们这个工厂现有设备、刀具和历史经验，这个零件最适合怎么加工？”

这两句话看起来只差一点。

但背后的价值完全不同。

十一、我现在越来越觉得，真正有价值的是“AI + 企业自己的经验”

未来可能根本不存在一个真正万能的：

机加工AI。

因为同样一张图纸：

A工厂可能选择普通车床 + 加工中心。

B工厂可能选择车铣复合。

C工厂可能直接上五轴。

为什么？

因为大家拥有的：

设备不同。

刀具不同。

工装不同。

人员能力不同。

产能不同。

批量不同。

质量要求不同。

成本结构也不同。

所以真正有价值的东西，很可能是：

AI + 企业自己的工艺知识库

过去10年的：

图纸、

工艺路线、

设备、

刀具、

工时、

良率、

返工、

报废、

质量问题、

实际成本，

如果能够逐渐形成数据资产，

AI才真正有机会从：

“一个懂点机械知识的大模型”

变成：

“一个越来越懂这家工厂的制造助手”。

十二、这也是我最近对“制造业数字化”一个新的理解

过去我们谈制造数字化，很容易想到：

MES。

ERP。

WMS。

APS。

设备联网。

数据采集。

这些当然非常重要。

但是过去大部分系统解决的问题，本质上是：

记录制造。

人告诉系统：

这是什么零件。

这是什么工序。

用了什么设备。

做了多少数量。

用了多少时间。

系统负责保存和流转。

AI出现以后，我觉得另外一个方向开始出现：

理解制造。

让机器开始尝试理解：

为什么这个零件应该先车？

为什么这个尺寸必须后加工？

为什么这个孔要精加工？

为什么这种材料要换一种工艺？

为什么这台设备不适合？

为什么过去这个零件经常出现质量问题？

到了这一步，

数字化系统才开始从：

记录人的决策

慢慢走向：

辅助人的决策。

十三、我当然知道，它现在还远远谈不上成熟

目前这个工具还有很多问题。

识图会错。

尺寸会漏。

复杂图纸会判断不准。

工艺路线也不可能一次就完全正确。

很多企业内部真正关键的工艺规则，我现在也还在一点一点整理。

所以我并不准备把它包装成什么：

“AI神器”。

我反而觉得，现在最重要的是：

不断拿真实图纸测试。

发现错误。

分析为什么错。

把错误变成规则。

再测试下一张。

就像工厂做改善一样。

不是期待第一次方案就完美。

而是：

测试 → 出错 → 找原因 → 修正规则 → 再测试。

如果有一天，这套系统真正好用了，

我相信它也不是因为某一次AI突然变得特别聪明。

而是因为：

大量真实制造经验，被一点一点沉淀进去了。

最后

我现在做的，其实只是一个很小的实验。

我想验证一件事情：

一个过去主要存在于工程师脑子里的经验型工作，能不能被一点一点拆解、结构化，然后交给AI辅助完成？

先解决：

图纸 → 图纸分析

再解决：

图纸分析 → 加工特征

然后：

加工特征 → 工艺路线

再往后：

工艺路线 → 工序参数 → 设备 → 工时 → 成本 → 排程

最后甚至连接：

MES + APS + 企业工艺知识库。

我不知道最终能做到哪一步。

但我现在越来越相信一件事情：

AI真正进入制造业，可能并不是某一天突然来一个机器人，把工程师全部替代掉。

它更可能是从这些很小的工作
