45 吨电机车制动计算

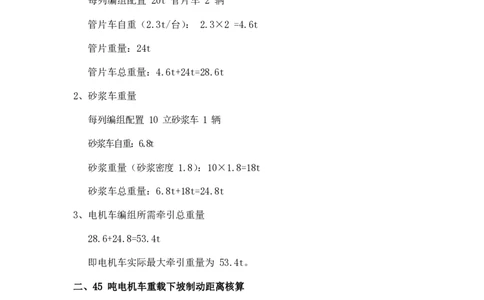

一、电机车组牵引总重量计算
施工采用泥水盾构方式，电机车仅作为辅助运输使用，每列编组含 45 吨电
机车 1 台+20 吨管片车 2 台+10 立方砂浆车 1 台。
1、管片车自重及载重
每列编组配置 20t 管片车 2 辆
管片车自重（2.3t/台）： 2.3×2 =4.6t
管片重量：24t
管片车总重量：4.6t+24t=28.6t
2、砂浆车重量
每列编组配置 10 立砂浆车 1 辆
砂浆车自重：6.8t
砂浆重量（砂浆密度 1.8）：10×1.8=18t
砂浆车总重量：6.8t+18t=24.8t
3、电机车编组所需牵引总重量
28.6+24.8=53.4t
即电机车实际最大牵引重量为 53.4t。
二、45 吨电机车重载下坡制动距离核算
1、计算公式
B=P×μ ×g
1
a=((B/((p+ Q)×g))+w-i)/0.11
1
t= V / a
0 1
S= V ×t +V ×t-0.5×a ×t2
0 0 0 1
B：电机车编组重载下坡总制动力P：电机车粘重 45t
Q:电机车重载下坡牵引吨位 53.4t
μ:电机车制动粘着系数 0.25
1
g:重力加速度 9.81m/s2
a :列车制动减速度 m/s2
1
w:列车下坡阻力系数 0.0135
i:重载下坡线路坡度 0.024（24‰）
S:制动距离 m
V：制动初速度 1.39m/s（盾构施工重载下坡运行速度要求小于 5km/h，按照
0
5km/h 进行计算）
t：电机车编组制动空走时间 3s（双管路制动装置从操作开始到实际产生制动
0
作用所需要的时间）
t：电机车编组实际制动过程时间 s

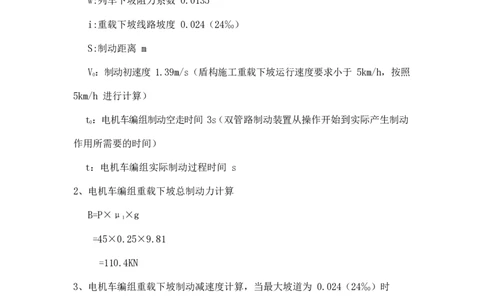

2、电机车编组重载下坡总制动力计算
B=P×μ×g
1
=45×0.25×9.81
=110.4KN
3、电机车编组重载下坡制动减速度计算，当最大坡道为 0.024（24‰）时
a=((B/((p+Q)×g))+w-i)/0.11
1
=((110.4/((45+53.4)×9.81))+0.0135-0.024)/0.11
=0.94m/s2
电机车编组重载下坡实际制动时间计算
t= V/ a
0 1
=1.39/0.94=1.5s
电机车编组重载下坡制动距离计算
S= V ×t +V ×t-0.5×a ×t2
0 0 0 1
=1.39×3+1.39×0.94-0.5×0.94×1.52
≈5.2m

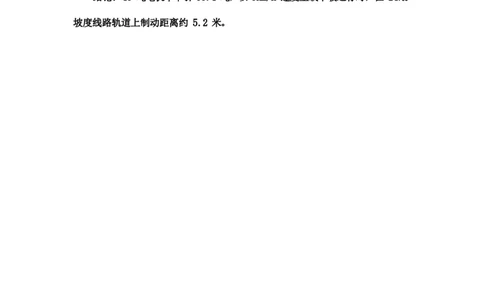

结论：45 吨电机车牵引 53.4 吨，以 5km/h 速度重载下坡运行时，在 24‰
坡度线路轨道上制动距离约 5.2 米。
