看完这个GitHub项目,我卸载了用了三年的画图软件
让 AI 画架构图，最大的问题从来不是画得好不好看，而是它随手编造节点和连线——你根本没法验证那张图是不是真的。Archify（GitHub 33060 stars）用「类型化 JSON 中间表示 + 确定性编译」把这件事管死了：Agent 只负责产出结构化数据，渲染和验证交给确定性引擎，同一份输入永远得到同一份输出。
这个项目在 GitHub 上以 33k star 的速度蹿红，核心原因只有一句话：它把架构图从“模型的即兴创作”变成了“可校验、可对比、可进 CI 的工程工件”。下面我们完整拆解它。
一、它解决什么真实痛点
先讲清楚为什么开发者需要这个东西。
用过 LLM 画图的人都知道两个顽疾：
第一，拓扑不可验证。 你让 GPT 画一张微服务架构图，它画得像模像样——Redis 连着 API Gateway，消息队列挂在订单服务旁边。但问题是：这些连线是它“觉得应该这样”编出来的，还是从你的代码库里真实读出来的？你分不清，它也不保证。图越漂亮，你越容易被误导。这就好比同事给你一份排版精美的设计文档，但里面一半的数据是他凭印象写的——形式上的专业掩盖了内容上的不可靠。
第二，结果不可复现。 同一个 prompt 跑两遍，得到两张布局不同、连线不同的图。你改了一个组件想让它更新图，它整张重画，之前调好的布局全没了。
这两个问题的根源是同一个：让模型直接控制了渲染层。LLM 输出 SVG 或 HTML，本质上是在做自由文本生成——自由文本生成本来就是概率性的，不可能复现，更不可能验证。
Archify 的解法是把“生成”和“渲染”彻底切开。这就像编译器的分工：你写 TypeScript，编译成 JavaScript 的过程是确定性的——同样的源码，编译一万次结果都一样，而且编译器会在编译时报错。Archify 做的就是给架构图造一个“编译器”，而 Agent 的角色被限制为只写“源码”。
一句话总结痛点与解法的对应关系：
图是编的？→ 拓扑必须来自显式声明的结构化数据，且经过确定性校验 每次不一样？→ 渲染引擎与模型解耦，同一份输入产出同一份输出
二、核心设计思路：Agent 产 IR，引擎管渲染
Archify 的本质是一个 Node.js 渲染与校验系统，目前支持 Cursor、Claude Code、Codex CLI、OpenCode 四类 Agent。
理解它的关键是一个概念：IR（Intermediate Representation，中间表示）。这是编译器领域的术语——比如 Java 代码先变成字节码，再由 JVM 执行，字节码就是 IR。IR 的价值在于：上游（源码）可以千变万化，但下游（执行）只认这一种规范格式，格式对了才能通过。
放到 Archify 的语境里：Agent 不直接画图，而是产出一个类型化的 JSON IR——每个节点是什么类型、每条边从哪到哪、语义角色是什么，全都有严格的 schema 约束。然后 Archify 把这份 IR 确定性编译（deterministic compile）成 HTML/SVG。“确定性”的意思是：没有随机性、没有模型二次发挥，同一份 JSON 永远编译出同一个 HTML。
这个设计还带来一个副产品：JSON IR 成了迭代锚点。你想加一个 Redis、把 auth 模块移到左边、高亮回滚路径——这些修改都只落在 IR 上做增量变更，不用整图重新生成。类比一下：你改 C 文件里的一行代码，编译器只重新编译，不会要求你重写整个程序。
另外值得注意的一点是，Archify 没有用一种泛化格式硬套所有场景，而是定义了五种图类型，每种对应明确的语义 schema：
| 类型 | 适合场景 | 提示词里该说清 |
|---|---|---|
| Architecture | 组件、服务、存储、信任边界 | 范围、核心组件、主路径 |
| Workflow | CI/CD、审批、运维手册 | 参与者、顺序、分支、异常 |
| Sequence | API 调用、缓存回退、认证链路 | 调用方、被调方、返回、时序 |
| Data Flow | 数据管道、血缘、PII | 数据源、变换、存储、边界 |
| Lifecycle | 状态机、重试、终态 | 状态、事件、重试与取消路径 |
这个区分很重要——状态机里的"transition"和架构图里的"edge"语义完全不同，用一种泛化格式套所有场景，正是很多画图工具语义验证形同虚设的原因。
三、可验证性设计：从校验到 Delta 对比
这一节是 Archify 真正的技术护城河。
确定性检查先行
IR 不是产出就直接用，而是先经过确定性检查，再产出最终产物。输出的 HTML 是自包含的单文件（不依赖外部 CDN），同时附带 PNG、SVG、WebM 视频和 1200×630 分享卡多种导出格式。注意这个顺序：校验通过才有产物，不是先生成再事后补救。
Architecture Delta：最大亮点
这是我认为整个项目最有工程价值的功能。对比两份经过校验的快照，Archify 输出 Before / Delta / After 三视图，并精确列出五类结构事实：
added—— 新增了什么 removed—— 删除了什么 changed—— 什么被修改了 moved—— 什么被移动了位置 rerouted—— 什么连线改变了路由
这就是架构图领域的 git diff。你在 PR 里附上 Delta 视图和机器可读的 receipt（回执，即机器可解析的差异清单），审查者不需要肉眼对比两张图找不同——那活儿既低效又容易漏。
特别值得称道的一点是 Archify 的克制：Delta 只报告结构差异，明确不推断影响面、风险或合并安全性。“这两个组件的连线变了”是事实，“这个改动可能导致线上事故”是判断——Archify 只给事实，判断留给人。很多工具败在过度承诺，这个边界划得很清醒。
fail-closed 的 ownership profile
Architecture 类型有一个可选的 deployment-ownership profile，采用 fail-closed（缺一即失败）设计：如果 owner、region、私有数据库作用域、命名跨越这些字段缺失，直接失败，不给你一张“看起来还行”的图。而且它从不隐式检查线上基础设施——你的 AWS 账号它是碰都不碰的。
fail-closed 的比喻：像机场安检，漏带一件规定物品就不能过，而不是“差不多就放行”。对于部署所有权这种安全敏感信息，“差不多”就是事故源头。
Proof Lab：可信不是嘴上说的
项目内置 Proof Lab，包含 11 个场景，每个都有 JSON 源、命名视图和校验 receipt，全部 checked-in（提交进仓库）可复现。你可以自己跑一遍验证。这种“我说的每件事都能复现”的姿态，在 AI 工具泛滥的今天相当罕见。
四、安装与基本使用
安装非常轻，一条命令全局装好：
npx skills add tt-a1i/archify -g
Cursor 用户如果想要非交互式安装（比如写进脚本）：
npx -y skills add tt-a1i/archify --skill archify --agent cursor --global --copy --yes
不想装也可以直接试用：
npx skills use tt-a1i/archify@archify --agent codex
装完之后不需要真实仓库，直接在对话里描述系统即可：
Use Archify to draw: Browser -> API -> Redis cache -> PostgreSQL fallback.
如果你手上有真实代码库，想从源码生成有据可查的图，README 给了一条结构化提示词模板：
Analyze this repository, then use archify to create a high-level runtime architecture diagram.
Show 8–12 core components, one primary path, external dependencies, and trust boundaries.
Put supporting detail in cards instead of adding more edges.
这条提示词的设计很讲究：限制组件数量（8-12 个），防止图变成面条式纠缠；要求一条主路径，让图有叙事重心；把细节放进节点卡片而不是加边——边的数量才是图可读性的头号杀手。
后续迭代是纯对话式的：
add Redismove auth to the lefthighlight the rollback path
如前所述，这些改动落在类型化源上做增量修改，不整图重画。
架构变更对比
做 PR 审查时，核心命令是：
node archify/bin/archify.mjs compare architecture base.json head.json architecture-delta.html --json
base.json 和 head.json 是两份校验过的 IR 快照（可以理解为 diff 的两个 commit），命令产出 Delta HTML 视图和 --json 格式的机器 receipt。
网络行为：透明到可以写进合规报告
这一点单独拿出来说，因为它体现了项目的隐私态度。Archify 仅 GET 一个固定的稳定版 manifest 用于更新提醒，成功检查后约 72 小时静默，失败重试间隔 6 小时 / 24 小时；服务器只能看到 HTTP 元数据（IP 和时间），收不到版本号、Agent 类型、项目数据、提示词或任何账号/设备 ID。它从不自动下载和安装更新，更新决定权在你。
想完全断网？一条环境变量：
ARCHIFY_UPDATE_CHECK_DISABLED=1
设置后禁用全部联网和提醒状态写入。
另外两个环境的安装路径：Raven 用户手动解压 archify.zip 到 ~/.raven/workspace/skills；DSH 社区用户走 dsh plugin --profile web add @tt-a1i/archify-dsh@0.1.0。
五、交互能力与导出形态

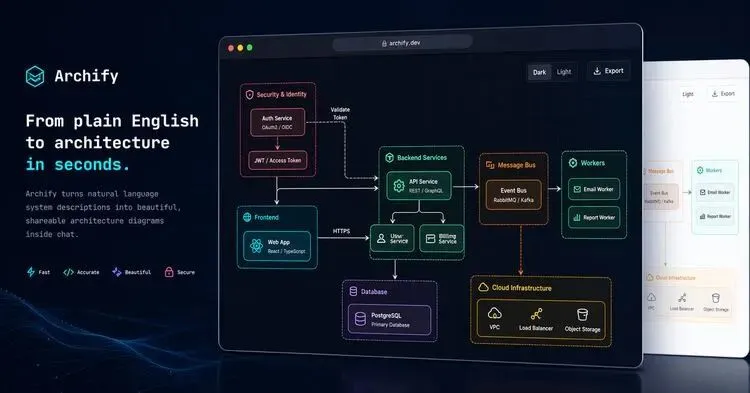

生成的 HTML 不是静态图片，而是一个完整交互 viewer：
节点搜索，大图里找组件不用肉眼扫；可选的版本校验源码跳转——点一个节点能跳到它对应的源码位置，且这个链接经过了 revision 校验，不是死链；上下游 authored reach 追踪——选中一个节点，看它声明的上游/下游影响范围；最短有向路径探测——从 A 到 B 走哪条链路，类似图算法里的 shortest path；语义角色间的真实调用对比——Semantic lens 视图，对比两个语义角色之间的实际调用关系。
注意一个措辞细节：reach 和 route 都是 authored（作者声明的）——即来自 IR 里声明的边，Archify 不声称反映运行时真实流量。这个诚实的措辞贯穿整个项目文档。
Guided Story 模式支持播放有限个命名章节，一个章节讲清一条链路，但不会发明拓扑——讲故事的素材必须来自已校验的 IR。
外观层面：一键切换 Dark/Light 双主题，四种预设风格（Signal Flow、Blueprint、Classic 等），内置品牌标识。导出完全面向分享场景：Copy Share Card 直接产出 1200×630 的标准尺寸图——这是 README、发布说明、社交贴图的通用比例，拿来即用；追踪完 route 或 reach 后，还能导出带该上下文的专属分享卡（Route Share Card / Reach Share Card），保留全图作背景。
最后，本地零依赖可体验：直接用浏览器打开 examples/web-app.html，就是完整的 viewer。
六、优缺点分析
夸完了，泼点冷水。任何工具的判断都要两面看。
优点一：可验证性是同类工具最缺的。 拓扑来自 IR 而非模型自由发挥，Delta 有机器 receipt，天然适合进 PR 流程甚至 CI。这是从“画图玩具”到“工程工具”的分水岭。
优点二：单文件自包含产物。 没有 CDN 依赖、没有外部资源，一个 HTML 文件发给别人就能打开，导出格式覆盖文档（SVG）、演示（WebM）、社交（1200×630 卡）全场景。
优点三：隐私边界清晰。 不隐式连线上基础设施，更新检查可完全关闭，遥测字段明确列出——可以拿去给安全团队审。
缺点也必须讲透：
缺点一：它验证的是结构，不是语义。 这是最大的坑。整个链路是“Agent 产 IR → Archify 校验并渲染”——Archify 能保证 IR 内部一致、渲染正确，但Agent 对代码库理解错了呢？比如你的代码里服务 A 根本不调用服务 B，但 Agent 分析错了，在 IR 里声明了这条边。这条错误的边会以一张排版精美、校验通过的“可信图”的形式呈现给你。校验章是 Archify 盖的，但数据是 Agent 填的——就像会计软件保证了账目格式合规，但发票本身可能是假票。所以可信的前提是你信任 Agent 的代码理解能力，版本校验的源码跳转正是为此提供的补救手段：点回去人工确认。
缺点二：生态绑定 Agent 工作流。 整个安装和使用路径围绕 Cursor/Claude Code/Codex/OpenCode 设计。纯 Mermaid/PlantUML 用户迁移有学习成本，五类图 schema 各有约束，不是“装上就会”。
缺点三：fail-closed 的代价。 deployment-ownership profile 的严谨设计意味着输入负担重——owner、region、私有数据库作用域、命名跨越，缺一即失败。做快速草图时，这种严格性就变成了摩擦。
七、适用场景与不适用场景
敢下判断，直接说。
该用的三个场景：
1. 架构变更的 PR 审查。 Before/Delta/After 三视图加五类精确差异清单，比肉眼 diff 两张图可靠一个数量级。如果你的团队在做微服务治理，这个功能值回所有安装成本。
2. 从代码库生成可追溯的系统地图。 配合版本校验的源码跳转，做新人 onboarding 或文档沉淀——新人看图卡住时能直接点进源码，图不是“某个过时的 wiki 页面”，而是绑定在 commit 上的活文档。
3. 需要规范分发架构图的团队。 README、发布说明、社交渠道，1200×630 分享卡是现成标准产物，不用再截图裁剪。
不该用的三个场景：
1. 需要运行时真实流量拓扑的场合。 再强调一次：reach 和 route 都是 authored 的，是作者声明的，不是从监控数据里挖出来的。你要的是 service mesh 的调用链分析，该找的是 tracing 工具，不是画图工具。
2. 一次性白板草图。 脑暴时随手画个流程给同事看，IR schema 加校验流程是纯粹的过度工程，Mermaid 三行文本搞定的事没必要上这套。
3. 非 Node 生态且不愿装 Agent CLI 的环境。 安装路径完全围绕 skills CLI 设计，没有独立的桌面版或 Web 版工作流。
八、与同类方案的定位差异
最后把 Archify 放进坐标系里。
对比 Mermaid / PlantUML： 这两者是文本 DSL 直译渲染——你写文本，它渲染，语法错了会报错，但语义无验证。你在 Mermaid 里写 A --> B，它不会问“这条边有依据吗”。Mermaid 像是 Markdown，快、轻、通用；Archify 像是带类型检查的编译器，慢半拍但产物可信。两者的差异点在类型化 IR、确定性校验和 snapshot 对比——这是 DSL 直译工具在架构层面做不到的。
对比通用 Agent 画图（直接让 LLM 输出 SVG/HTML）： 通用方式不可复现、拓扑不可信，前文已详细分析。Archify 把生成约束在结构化数据层，渲染层与模型彻底解耦——模型再怎么“幻觉”，也只能幻觉出 schema 校验能拦住的东西。
对比商业画图工具（draw.io / Excalidraw）： 手工绘制精确且自由，但不可从代码库自动生成、改一次重画一次、无法做 Delta。Archify 牺牲了自由布局，换取可验证与可迭代。这是典型的工程权衡：draw.io 优化“表达自由”，Archify 优化“可信复现”。
当前版本 v2.16.0，主语言 JavaScript，33060 stars，变更活跃，可跟踪 Changelog。
定位总结：Archify 不是“画得更漂亮的 Mermaid”，而是“把架构图变成可校验、可对比、可进 CI 的工件”。33k star 不是因为它赢在了美观——美观的工具市面上有的是——而是因为它第一个认真回答了 AI 时代架构图的根本问题：这张图凭什么可信？
在 AI 生成内容泛滥、可信度成为稀缺资源的当下，一个用确定性引擎约束概率性模型的设计，值得每个做 AI 工具开发的工程师研究一遍它的源码。
