软考网工案例真题解析:2022年5月边界网络设计
试题一（20分）
阅读下列说明，回答问题1 至问题4，将解答填入答题纸的对应栏内。
【说明】

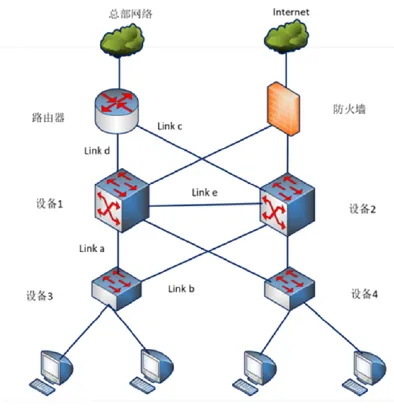

某分支机构网络拓扑图如1-1 所示，该网络通过BGP 接收总部网络路由，设备1 与设备2作为该网络的网关设备，且运行VRRP(虚拟网络冗余协议)，与出口设备运行OSPF。
该网络规划两个网段10.11.229,0/24 和10.11.230.0/24，其中10.11.229.0 网段只能访问总部网络。10.11.230.0 网段只能访问互联网。
【问题1】（4 分）
分支机构有营销部、市场部、生产部、人事部四个部门，每个部门需要访问互联网主机数量如表所示，现计划对网段10.11.230.0/24 进行子网划分，为以上四个部分规划IP 地址，
请补充表中的空(1)~(4)。
解题思路：先满足地址需求量最大的
(1)10.11.230.0
(2)255.255.255.192
(3)10.11.230.224
(4)255.255.255.240
在该网络中为避免环路，应该在交换机上配置(5生成树 )，生成BGP路由有network 与import 两种方式，以下描述正确的是(6A )(7 B )(8C )。 空(6)~(8)备选答案：
A.Network 方式逐条精确匹配路由
B.Network 方式优先级高
C.Import 方式按协议类型引入路由
D.Import 方式逐条精确匹配路由
E.Network 方式按协议类型引入路由
F.Import 方式优先级高
【问题3】（4 分）
若设备1 处于活动状态(Master)，设备2 的状态在哪条链路出现故障时会发生改变?请说明状态改变的原因
Link e (心跳线)设备2检测不到master，那就认为master出故障，自己上升成为master
解析：因为心跳线断了，检测不到对方。
【问题4】（4 分）
如果路由器与总部网络的线路中断，在保证数据安全的前提下，分支机构可以在客户端采用什么方式访问总部网络?在防火墙上采用什么方式访问总部网络?
SSL VPN IPSEC VPN
解析：客户端一般采用SSLVPN，防火墙一般是建立站点到站点VPN，那就是用IPSEC VPN
