Gowin 云源软件入门教程(一)—— 建立工程

今天开始云源软件的使用教程，想要熟悉 FPGA 开发，基本的软件使用还是要熟练，Gowin IDE 难度不大，一天就能熟练使用。

第一期我们把先开发的整条流程走一遍：新建工程、选器件、写代码、综合、配引脚、加时钟约束，最后下载到板子上。

本教程使用的云源软件版本为 V1.9.12.03

一、准备工作

开始之前需要准备以下东西：

• 已安装 Gowin 云源软件商业版（教育版一样）；
• 对应开发板及 JTAG 下载器；
• 一块高云 FPGA 开发板

云源软件直接在高云官网下载安装：https://www.gowinsemi.com.cn/

安装很简单，这里就不赘述了，如果真的有需要，可以去看看 Sipeed 官网的安装教程

打开 Gowin 云源软件，下图就是云源软件的起始页。

Gowin 云源软件商业版需要 License，不过很好申请，直接在官网上申请即可，跟他们说买了高云的开发板进行学习就行

二、新建 FPGA 工程

首先点 New Project 来创建一个新工程。

1. 创建 FPGA Design Project

在新建窗口中选择 FPGA Design Project，单击“OK”。

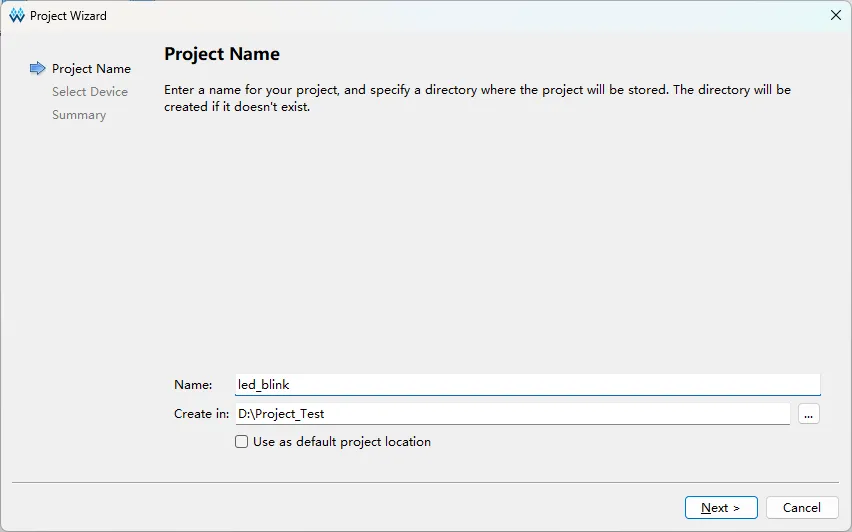

2. 填写项目名称与保存位置

项目名填 led_blink，再选一个保存目录。向导会在这里建好工程文件、src 源码目录和实现目录。

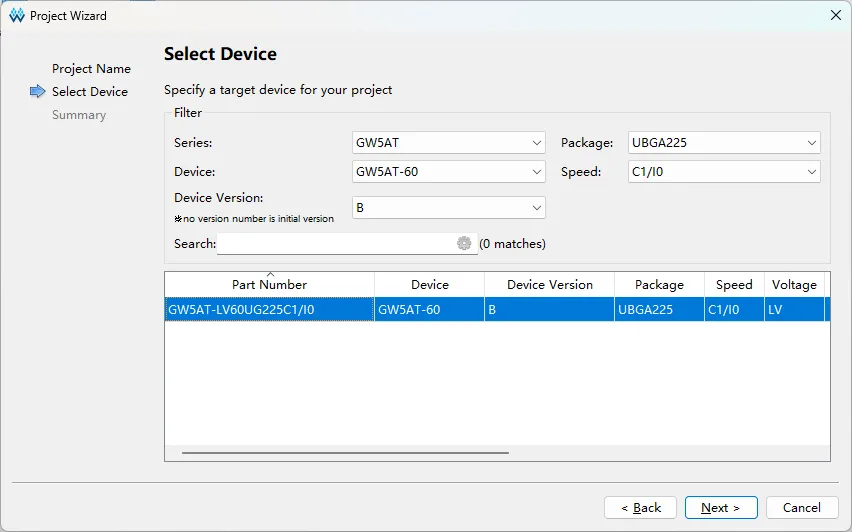

3. 选择目标器件

器件型号必须和你开发板上的器件一致。这里我的开发板是：

在下方列表中选中对应的 Part Number，再点“Next”。

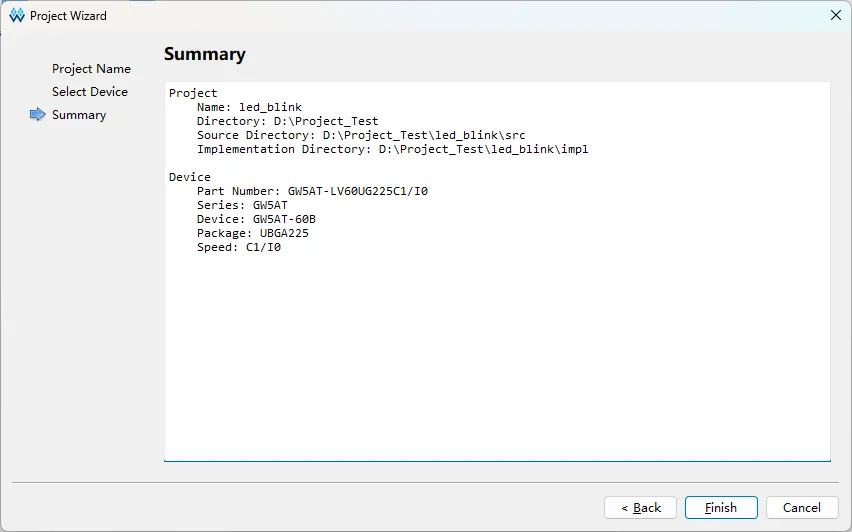

4. 核对摘要并完成创建

最后看一眼项目名、路径和器件型号，没问题就点“Finish”。

工程建好后，设计摘要页会列出工程文件位置和目标器件。后面如果忘记了芯片型号，也可以回到这里核对。

三、添加并编写 Verilog 源码

1. 新建 Verilog 文件

通过 File → New 新建文件，类型选 Verilog File。

文件名填 led_blink。记得勾选 Add to current project，否则文件写好了，综合时工程里却找不到它。

2. 编辑 Verilog 文件

这里我们写一个简单的 LED 闪烁程序：

module led_blink(input            clk,input            rst_n,output reg       led);reg [31:0] led_cnt;always @(posedge clk or negedge rst_n) beginif (!rst_n) begin            led_cnt <= 1'b0;end else begin            led_cnt <= (led_cnt == 50_000_000 - 1) ? 0 : led_cnt + 1;endendalways @(posedge clk or negedge rst_n) beginif (!rst_n) begin            led <= 1'b0;end else begin            led <= (led_cnt == 50_000_000 - 1) ? ~led : led;endendendmodule

四、综合与布局布线

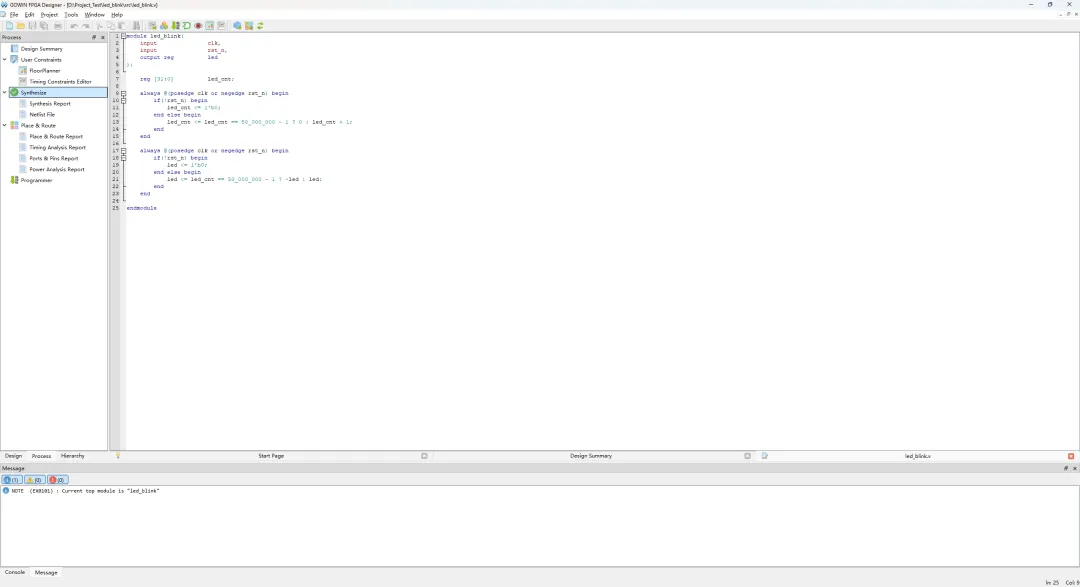

保存源码，切到左侧 Process 标签，直接双击运行 Synthesize。完成后看下方 Message 面板，确保没有 error。

截图中综合已经完成，信息栏显示当前顶层模块为 led_blink。

当前项目只有一个文件，软件会自动将其设置为顶层，如果项目中有多个文件，最好去 Hierarchy 标签页手动设置顶层文件

五、添加引脚与时序约束

1. 配置 I/O 管脚

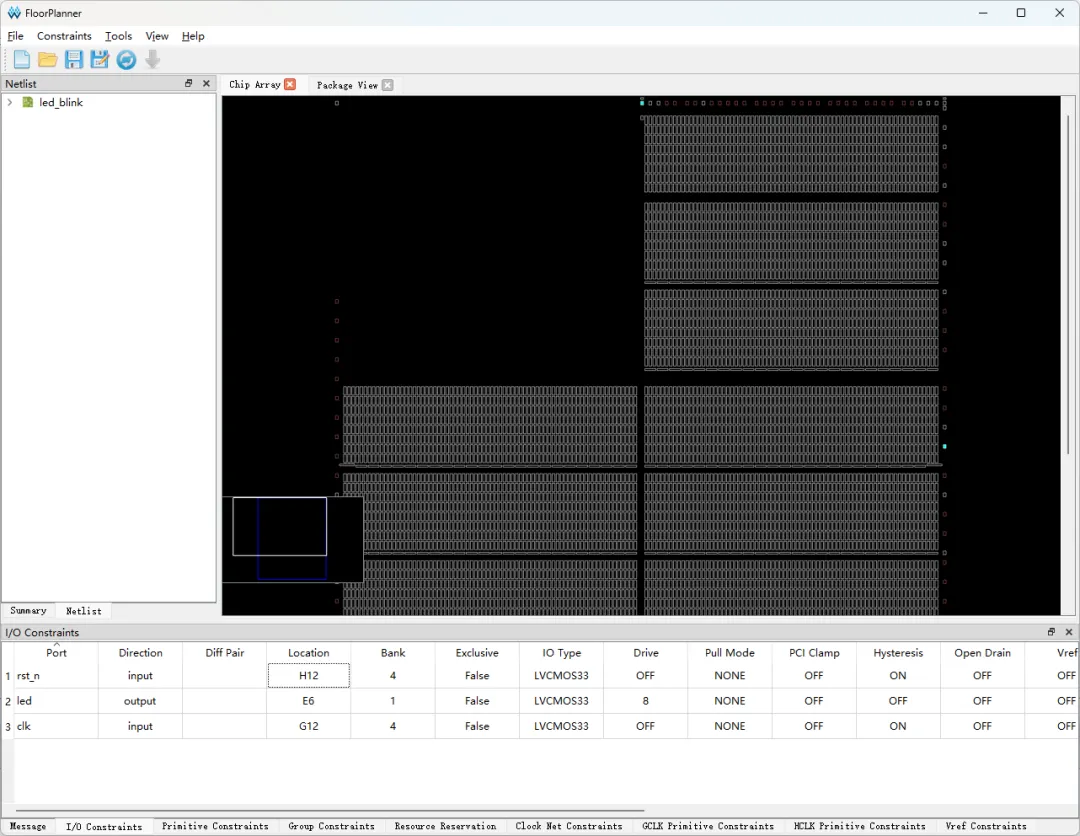

打开 Tools → FloorPlanner，在 I/O Constraints 标签页完成每个引脚的物理约束，约束完成记得保存。截图中的配置如下：

2. 创建时钟约束

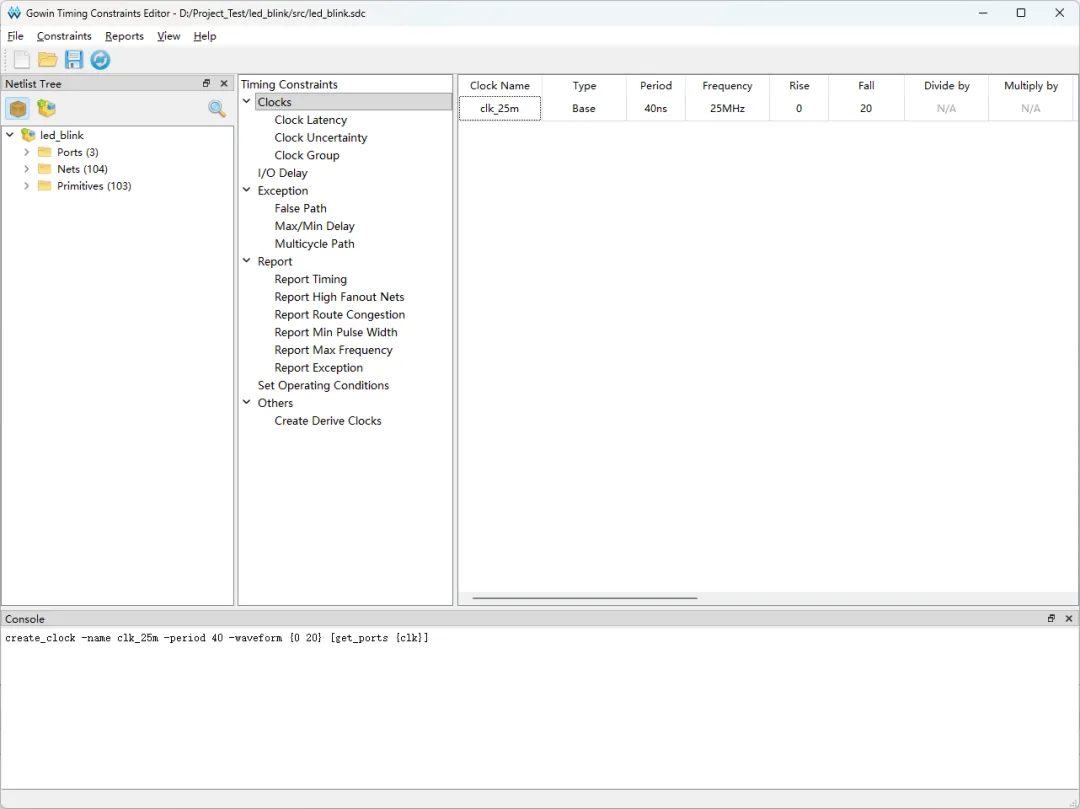

打开 Timing Constraints Editor，将 clk 端口约束为 25 MHz 时钟：

• Clock name：clk_25m
• Object：[get_ports {clk}]
• Frequency：25 MHz
• Period：40 ns

保存后，编辑器会写入等效的 SDC 约束：

create_clock -name clk_25m -period 40 -waveform {0 20} [get_ports {clk}]

加完约束后运行 Place & Route。这一步要让工具按真实引脚和时钟要求实现设计的布局布线。

六、生成文件并下载到开发板

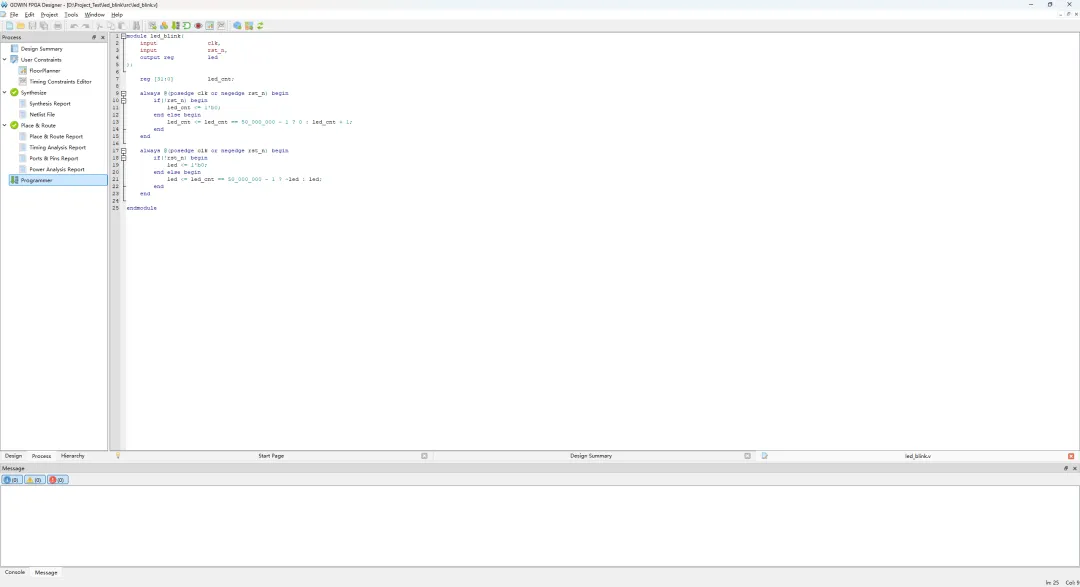

布局布线通过后，双击打开 Programmer。

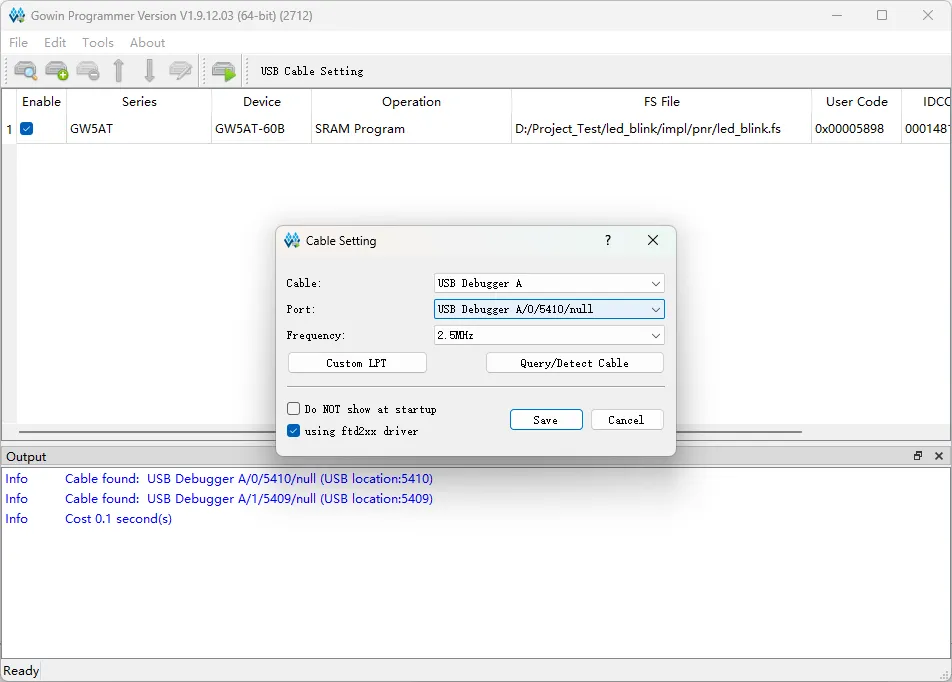

Programmer 会列出待下载的 .fs 文件。点 USB Cable Setting 选择下载器端口。截图中使用 USB Debugger A，软件已经检测到设备。

保存设置，确认文件和操作类型。这里的 SRAM Program 是 JTAG 在线下载：下载后能立刻运行，但是开发板一断电，配置就没了。

点工具栏的 Program/Configure 按钮，等输出窗口提示成功。板上的 LED 应该已经开始按设定周期翻转。

七、自定义文本编辑器

前面也看到了，Gowin 的内置文本编辑器实在是不怎么好看，也不好用，我们可以关联自己习惯的文本编辑器，

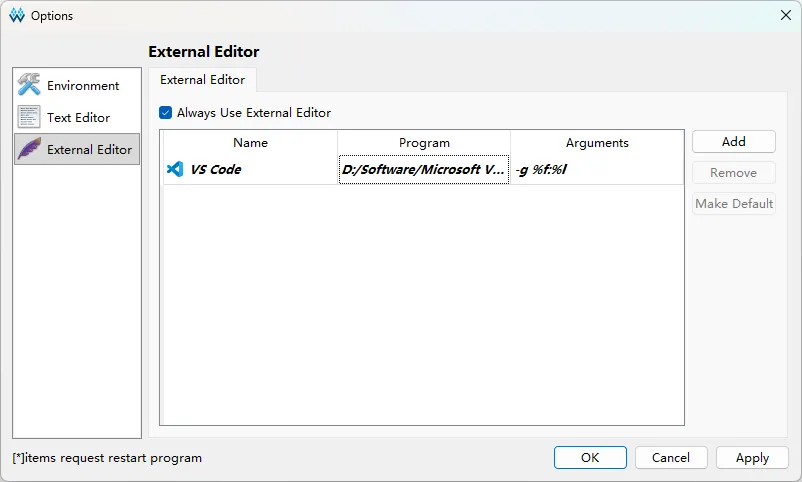

在 Tools → Options → External Editor 中添加你喜欢的文本编辑器，我喜欢用 VS Code，添加完成后记得勾选 Always Use External Editor。

以后从工程中打开 Verilog 文件会直接唤起你关联的文本编辑器。改完保存，再回 Gowin 跑综合和布局布线。

总结

本期只是简单的走了一遍 Gowin IDE 的完整开发流程，也能看出这个软件其实很简单，甚至有点简单过头了，简单到没有那么好用，不过对与入门的同学来说是非常友好的，可以将更多精力放在 FPGA 开发本身上，其实云源软件是自带中文的，但是它的翻译是不完整的！还处于中英混杂的阶段，所以教程我就直接用英文界面做了。

后续会详细解释每个功能页面的用法，以及其中的一些坑。
