给 AI 装上眼睛，让它自己修好 PFC 的颗粒漏点

技巧
先说结论：我做直剪（剪切盒）单元实验时，颗粒总从盒子的两处"缝隙"飞出去。真正让它自己修好的，不是一次更聪明的提问，而是先给它装了一双"看 PFC"的眼睛——把黑盒状态探查成可读数据。有了眼睛，AI 一眼定位到两个漏点，自己改了墙体几何、重跑、再复查，0 颗粒越出。

提示
环境与背景：PFC 6.0 · 无胶结砂土直剪（剪切盒）单元实验 · 盒 60×60 mm · 3824 颗颗粒 · 竖向应力 σn=100 kPa · 目标剪切位移 10% 盒宽（6 mm）。

开场　跑一个直剪，颗粒却"逃逸"了

直剪盒在数值里通常做成上、下两半可错动的刚性盒：下盒固定，上盒被拉着水平平移，同时顶盖用一个"伺服"顶着恒定竖向应力，模拟压板。做完后看剪切带、看 τ-δ 曲线，本应是件顺理成章的事。

但我发现一个很扎眼的现象：跑到一半，颗粒跑到墙外面去了，最远的直接贴到计算域边界。这一步本该是"土壤压在盒子里被剪切"，结果变成了"土从盒子里漏出来"。

注意
麻烦的是：PFC 是个黑盒。跑完除了几个动画和曲线，你很难精确说出"从哪里漏的、漏了多少颗"。这就是最大的障碍——不是不会改，而是看不清。

一、先解决"看不见"：给 AI 装探查眼睛

我的思路很直：与其让 AI 对着黑盒猜，不如把"怎么看清一个 PFC 保存状态"这件事，做成一个可复用的技能 pfc-result-probe。它的核心就一句话：

对一个 .sav（模型快照）只读探查：restore 起来 → 用 FISH 遍历模型 → 把统计写进 io.out、把数据导出成 CSV → 在 PFC 外面画图。

一次探查 = 一个 .dat 模板。对我这次的问题，用到了两个：

探查	做了什么	给我看什么
wall（墙体）	2D 的墙是"多段线"，用 `wall.vertexlist` 按序取顶点，导出 `(墙id, 顶点序号, x, y)`	每一面墙的形状/端点/中心/速度/受力，能重建整个剪切盒
ballfield（颗粒场）	遍历所有颗粒，导出 `(id, x, y, vx, vy, 半径)`	全部颗粒的坐标与半径，能检查有没有跑到墙外

用起来就是几行命令：

# 生成探查脚本（默认只读、不改模型）
python gen_probe.py --save 6result2 --probe wall      --out probe_wall.dat
python gen_probe.py --save 6result2 --probe ballfield --out probe_pf.dat

# 无头跑（PFC 控制台 + 相对路径 + 自动补 program quit）
python run_pfc.py probe_wall.dat
python run_pfc.py probe_pf.dat

# 把墙顶点和颗粒叠在一张图里
python plot_wall.py --walls 6result2_wall.csv --field 6result2_ballfield.csv

重要
这里有个容易被忽略的点：很多 FISH 访问器光靠命令文档是查不到的，比如墙的顶点接口 wall.vertexlist / wall.vertex.pos、以及哪些接口在 FISH 里根本不存在（wall.facets、wall.contacts）。这些都要实机跑一遍确认。而"怎么查、哪些能用、哪些是坑"——恰好是应该被固化进技能里的东西。这也是"装眼睛"的一半：把方法沉淀下来。

二、眼睛第一次起作用：一眼看清"漏在哪"

把墙的顶点和颗粒场叠画出来后，问题一下就清楚了：

• 剪切面（y=0）两边，上盒一平移就和下盒错台，留出水平开口；
• 更隐蔽的是顶部两角：顶盖在伺服下随压缩/剪胀上下活动，而上盒的左右侧墙顶端是固定的，一抬升就在墙角开出一小条缝。

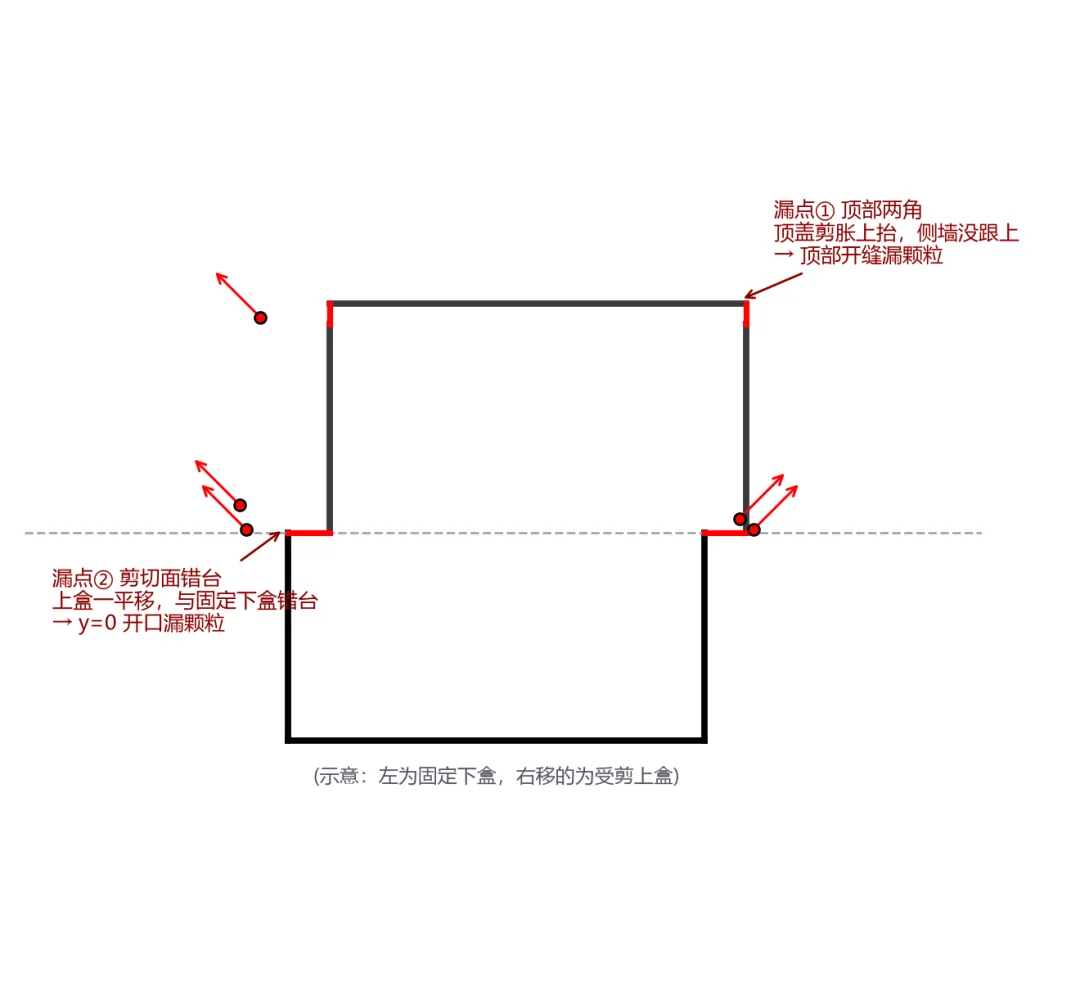

结果就是这张图里红点标出的两处：

技巧
用颗粒数据一量就更实锤：25 颗颗粒里的 25 颗，全部出现在顶部两角（y≈0.02~0.05，|x|≥0.04），没有一颗从剪切面正下方跑掉。所以"漏"主要不在分盒处，而在顶盖抬升导致的墙角开缝。

三、对症下药：封住两处缝隙

找准漏点就好办了。修复其实就两句话，改的是盒子的墙体几何：

1. 剪切面加"套筒唇"——模拟真实剪切盒上下两半贴合滑动。上盒在 y=0 处加一条向右外伸的地板唇（随上盒一起 +x），下盒在 y=0 处加一条向右外伸的地板唇（固定），两唇错位、互相覆盖，平移再多也不会露口。唇长 ext 要 ≥ 最大剪切位移（我留了 10 mm，剪切位移才 6 mm）。
2. 顶部侧墙加高——把上盒左右墙的顶端向上延伸，超过顶盖最大剪胀高度。这样顶盖（加载板）就在加高的侧圈里上下滑，跟真实直剪仪一样，抬升也不会露出墙角。

	改之前	改之后
剪切面	上下盒直接错台，y=0 开口	两片错位套筒唇，滑动互相覆盖
顶部两角	侧墙顶端固定，顶盖一抬就开缝	侧墙延伸加高，压板在圈内滑
归属	上盒 3 墙 +x 移动	上盒 4 墙（含上唇）+x 移动，剪应力测量一并计入

提示
顺带一个脚本质量的坑：这几个 .dat 原本是 GBK 编码、带中文注释，用编辑工具一改就被转成 UTF-8、还把中文弄乱，控制台直接解析失败。我干脆把改动脚本改成纯 ASCII 注释，一劳永逸。

四、自动闭环：改 → 跑 → 复查，0 越出

改完重新跑整链（成样 → 固结 → 剪切），再用同一套探查复查。这次数据是这样的：

指标	修复前	修复后
颗粒包络 x	−48 ~ +48 mm（到域边界）	−29.6 ~ +35.6 mm（墙内）
颗粒包络 y	−29.6 ~ +48 mm（越界）	−29.6 ~ +33.6 mm（顶盖下方）
越出墙外的颗粒	25 颗	0 颗

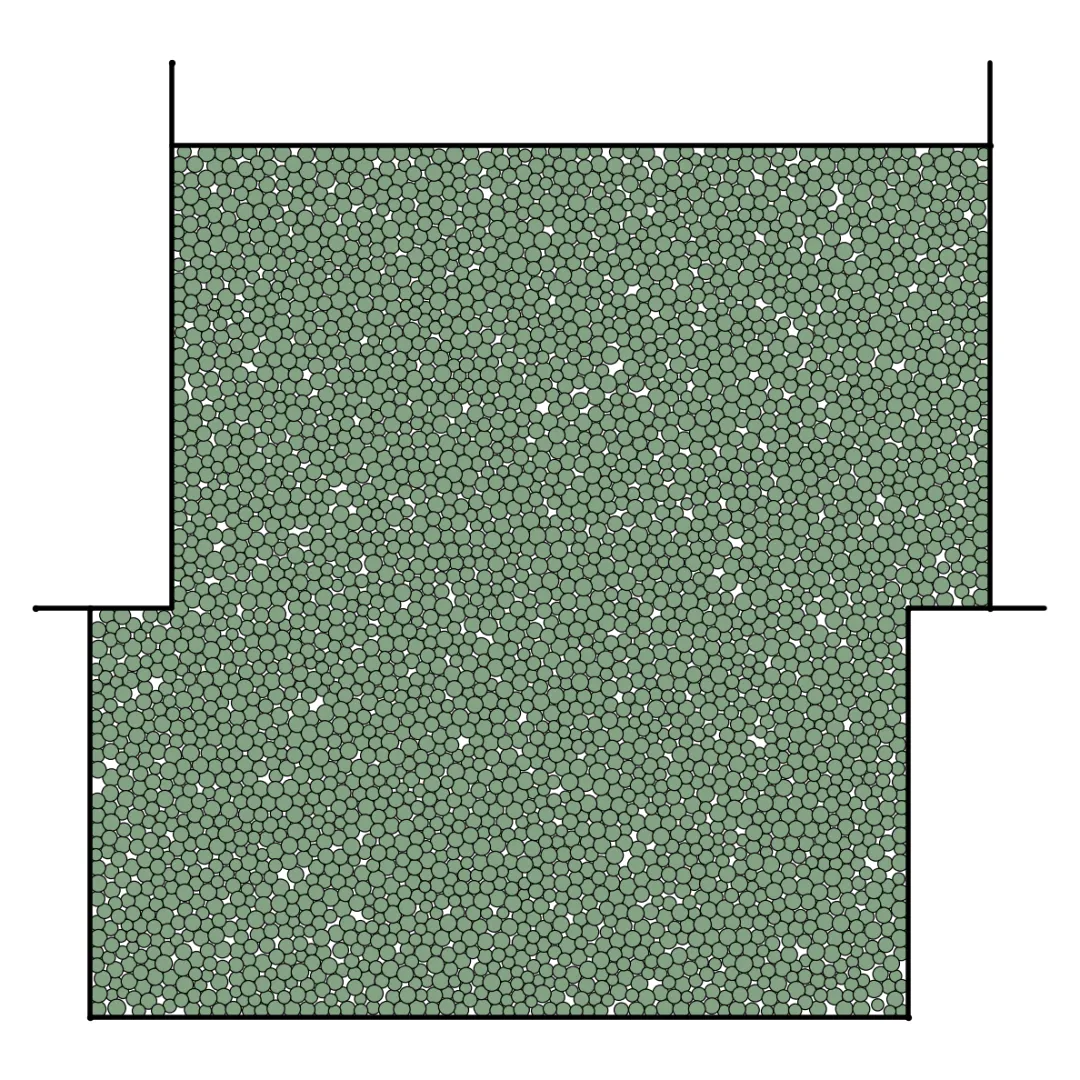

wall 探查显示共 8 面墙（6 面盒 + 2 面唇），几何、位移都对：上盒三墙整体右移 +6 mm（剪切位移）、顶盖剪胀抬升、两片唇正好压在错台处。τ-δ 曲线也正常——达到 6 mm 剪切位移，顶盖法向力稳住 ≈6000 N（σn·宽·厚），剪应力约 44 kPa。

写在最后

回头看，真正让这次修复闭环的，不是"某个提示词更聪明"，而是把三件事交给了 AI：

1. 把"怎么看"做成技能（探查）：黑盒数据 → 可读的墙/颗粒数据。这是眼睛。
2. 把"什么算好"写进判定：比如 wall 探查要几何闭合、ballfield 要"0 越出"。这是标准。
3. 把"改→跑→查"串成回路：改脚本、无头重跑、再探查对比。这是手脚。

通用模型不会自动修好一个 PFC 工程，但你把看、判、改、验这条路交给它，它就能把这个角色演得很稳。

技巧
如果把"给 AI 装眼睛"这套也扩展到别的模拟（三轴、单轴、巴西劈裂、真三轴……），那就是一套可复用的数值实验自动闭环。感兴趣可以评论区聊聊你平时最头疼哪一步，下次拆给你看。

重要
