2025一建机电案例背诵点（默写本） 课程咨询微信：cms3619727 zz125929025
2025 一建机电实务
案 例 背 诵 点
（默写本）
忠 海 机 电
第 1 页2025一建机电案例背诵点（默写本） 课程咨询微信：cms3619727 zz125929025

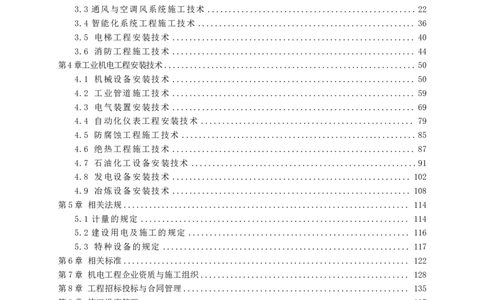

目 录
第1章 机电工程常用材料与设备......................................................... 3
第2章机电工程专业技术................................................................5
2.1 工程测量技术 ............................................................... 5
2.2 起重技术 ...................................................................5
2.3 焊接技术 ...................................................................8
第3章 建筑机电工程施工技术..........................................................10
3.1 建筑给水排水与供暖工程施工技术 .......................................... 10
3.2 建筑电气工程施工技术 .....................................................15
3.3 通风与空调风系统施工技术 .................................................22
3.4 智能化系统工程施工技术 ...................................................36
3.5 电梯工程安装技术 .........................................................40
3.6 消防工程施工技术 .........................................................44
第4章工业机电工程安装技术...........................................................50
4.1 机械设备安装技术 .........................................................50
4.2 工业管道施工技术 .........................................................59
4.3 电气装置安装技术 .........................................................69
4.4 自动化仪表工程安装技术 .................................................. 79
4.5 防腐蚀工程施工技术 .......................................................85
4.6 绝热工程施工技术 .........................................................87
4.7 石油化工设备安装技术 .....................................................91
4.8 发电设备安装技术 ........................................................102
4.9 冶炼设备安装技术 ........................................................108
第5章 相关法规................................................................... 114
5.1 计量的规定 ............................................................... 114
5.2 建设用电及施工的规定 .................................................... 116
5.3 特种设备的规定 .......................................................... 117
第6章 相关标准................................................................... 122
第7章 机电工程企业资质与施工组织................................................. 128
第8章 工程招标投标与合同管理..................................................... 135
第9章 施工进度管理............................................................... 137
第10章 施工质量管理.............................................................. 139
第11章 施工成本管理.............................................................. 143
第12章 施工安全管理.............................................................. 144
第13章 绿色建造及施工现场环境管理................................................ 148
第14章 机电工程项目资源与协调管理................................................ 150
第15章 机电工程试运行及竣工验收管理.............................................. 156
第16章 机电工程运维与保修管理.................................................... 163
第 2 页2025一建机电案例背诵点（默写本） 课程咨询微信：cms3619727 zz125929025
第 1 章 机电工程常用材料与设备
1、铸铁的含碳量大于2.11%(钢的含碳量小于 2.11%)。铸铁强度、塑性和韧性较低，但
具有优良的铸造性能、很高的减摩和耐磨性、良好的消振性、切削加工性和缺口敏感性
低等优点。
2、有色金属及有色合金
(1)有色金属。是铁、锰、铬以外的所有金属的统称。
(2)有色合金。有色合金的强度和硬度比纯金属高，电阻比纯金属大、电阻温度系数小，
具有良好的综合性能。

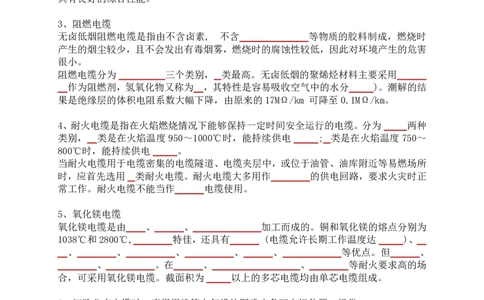

3、阻燃电缆
无卤低烟阻燃电缆是指由不含卤素, 不含铅、镉、铬、汞等物质的胶料制成，燃烧时
产生的烟尘较少，且不会发出有毒烟雾，燃烧时的腐蚀性较低，因此对环境产生的危害
很小。
阻燃电缆分为A 、B 、C 三个类别，A类最高。无卤低烟的聚烯烃材料主要采用氢氧化
物作为阻燃剂，氢氧化物又称为碱，其特性是容易吸收空气中的水分(潮解)。潮解的结
果是绝缘层的体积电阻系数大幅下降，由原来的17MΩ/km 可降至0.1MΩ/km。
4、耐火电缆是指在火焰燃烧情况下能够保持一定时间安全运行的电缆。分为A、B 两种
类别，A 类是在火焰温度 950～1000℃时，能持续供电 90min;B 类是在火焰温度 750～
800℃时，能持续供电90min。
当耐火电缆用于电缆密集的电缆隧道、电缆夹层中，或位于油管、油库附近等易燃场所
时，应首先选用A类耐火电缆。耐火电缆大多用作应急电源的供电回路，要求火灾时正
常工作。耐火电缆不能当作耐高温电缆使用。
5、氧化镁电缆
氧化镁电缆是由铜芯、铜护套、氧化镁绝缘材料加工而成的。铜和氧化镁的熔点分别为
1038℃和2800℃,防火性能特佳，还具有耐高温 (电缆允许长期工作温度达250℃)、防
爆、载流量大、防水性能好、机械强度高、寿命长、接地性能良好等优点。但价格贵、
工艺复杂、施工难度大。在油灌区、重要木结构公共建筑、高温场所等耐火要求高的场
合，可采用氧化镁电缆。截面积为25mm²以上的多芯电缆均由单芯电缆组成。
6、订购分支电缆时，应根据建筑电气设计图确定各配电柜位置，提供主电缆的型号、
规格及总有效长度；各分支电缆的型号、规格及各段有效长度；各分支接头在主电缆上
的位置(尺寸);安装方式(垂直沿墙敷设、水平架空敷设等);所需分支电缆吊头、横梁吊
挂等附件型号、规格和数量。
7、常用的气体绝缘材料有空气、氮气、二氧化硫和六氟化硫(SF₆ ) 等。在电气设备中
除可作为绝缘材料外，还具有灭弧、冷却和保护等作用。
8、泵的性能参数：主要有流量和扬程，还有轴功率、转速、效率和必需汽蚀余量
风机的性能参数：主要有流量、压力、功率、效率和转速，另外，噪声和振动的大小也
第 3 页2025一建机电案例背诵点（默写本） 课程咨询微信：cms3619727 zz125929025
是风机的性能指标。
压缩机的性能参数：主要包括容积、流量、吸气压力、排气压力、工作效率、输入功率、
输出功率、性能系数等。
9、锅炉的主要性能参数有蒸发量、压力、 温度、锅炉受热面蒸发率、锅炉受热面发热
率、锅炉热效率。
例如：锅炉受热面蒸发率或发热率是反映锅炉工作强度的指标，其数值越大，表示传热
效果越好。

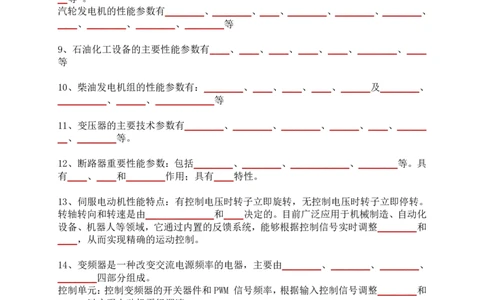

汽轮机的性能参数有功率、 主汽压力、 主汽温度、进气量、 排气压力、 汽耗、 转
速等 。
汽轮发电机的性能参数有额定容量、额定转速、极数、额定频率、功率因数、额定电流、
效率、励磁电压、励磁电流、绕组接法等
9、石油化工设备的主要性能参数有容积、压力、温度、流量、液位、换热面积、效率
等
10、柴油发电机组的性能参数有：功率输出、电压、频率、电流、冷却量及冷却方式、
燃烧空气量、排风量、允许排气背压等
11、变压器的主要技术参数有额定容量、工作频率、额定电压、电压比、效率、空载电
流、空载损耗等。
12、断路器重要性能参数：包括额定电流、额定电压、短路开断能力、操作特性等。具
有控制、保护和安全隔离作用；具有灭弧特性。
13、伺服电动机性能特点：有控制电压时转子立即旋转，无控制电压时转子立即停转。
转轴转向和转速是由控制电压的方向和大小决定的。目前广泛应用于机械制造、自动化
设备、机器人等领域，它通过内置的反馈系统，能够根据控制信号实时调整输出力矩和
转速，从而实现精确的运动控制。
14、变频器是一种改变交流电源频率的电器，主要由整流单元、滤波单元、逆变单元、
控制单元四部分组成。
控制单元：控制变频器的开关器件和 PWM 信号频率，根据输入控制信号调整输出电压和
频率，以实现电动机无级调速。
15、软启动器启动方式有：限流启动、斜坡电压启动、转矩控制启动、转矩加突跳控制
启动、电压控制启动等。
第 4 页2025一建机电案例背诵点（默写本） 课程咨询微信：cms3619727 zz125929025
第 2 章机电工程专业技术
2.1工程测量技术
1、检核是测量工作的灵魂。应对测量工作的全过程进行全面复核及确认，保证测量结
果的准确性。检核分为：仪器检核、资料检核、计算检核、放样检核和验收检核。
2、影响三角高程测量精度的因素：距离误差、垂直角误差、大气垂直折光误差、仪器
高和视标高的误差。
③ 测量仪器：经纬仪、全站仪和(激光)测距仪。
3、地下管线工程测量必须在回填前进行，要测量出管线的起止点、窨井的坐标和管顶
标高，再根据测量资料绘制竣工平面图和纵断面图。
4、激光准直仪和激光指向仪。主要应用于大直径、长距离、回转型设备同心度的找正
测量以及高塔体、高塔架安装过程中同心度的测量控制。
2.2 起重技术
1、起重机选用的基本参数主要有：吊装载荷、额定起重量、最大幅度、最大起升高度
等，这些参数是制定吊装技术方案的重要依据。
1)吊装载荷
履带起重机的吊装载荷为被吊设备(包括加固、吊耳等)和吊索(绳扣)重量、吊钩滑轮组
重量和从臂架头部垂下的起升钢丝绳重量的总和。
2)计算载荷
(1)动载荷系数：一般取动载荷系数k₁ =1.1。
(2)不均衡载荷系数：在两台及其以上(多台起重机、多套滑轮组等)共同抬吊一个重物
时，一般取不均衡载荷系数k₂ =1.1～1.25。
(3)吊装计算载荷：计算载荷的一般公式为：Q;=k₁ ×k₂ ×Q
3)额定起重量
(2)两台起重机械同时起吊一重物时，宜选用相同类型或性能相近的起重机。起吊重量
不应超过两台起重机械所允许起吊重量总和的 75%。每一台起重机械的负荷量不宜超过
其安全负荷量的80%。
2、流动式起重机的选用步骤
(1)根据被吊装设备(构件)的就位平面位置、现场情况确定起重机的站车位置。站车位
置一旦确定，起重机的幅度也就确定了。
(2)根据被吊装设备(构件)的就位高度、设备尺寸、吊索高度等确定设备吊装的最小起
升高度，再由起重机的起升高度曲线，确定起重机臂长。
(3)通过起重机的起重量性能表，查阅起重机在同一幅度时不同臂长的额定起重量。
(4)如果起重机的额定起重量大于计算载荷，则起重机选择合格，否则应重新选择。
(5)计算吊臂与设备、吊臂与附近构筑物、设备与构筑物等之间的安全距离，若计算结
果符合规范要求，则选择合格，否则应重新选择。
第 5 页2025一建机电案例背诵点（默写本） 课程咨询微信：cms3619727 zz125929025
3、流动式起重机的基础处理
(1)流动式起重机必须在水平坚硬地面上进行吊装作业。吊车工作位置(包括吊车行走路
线)的地基需进行处理。
(2)根据地基土质情况或以测定的地面耐压力为依据，采用合适的方法进行处理。在复
杂地基上吊装重型设备，应请专业人员对基础进行专门设计，并编制地基处理方案。
(3)处理后的地基应做耐压力测试，常用压重法或请第三方测试机构进行测试。
4、钢丝绳安全系数其取值应符合下列规定：
(1)作拖拉绳时，应大于或等于3.5。
(2)作卷扬机走绳时，应大于或等于5。
(3)作捆绑绳扣时，应大于或等于6。
(4)作系挂绳扣时，应大于或等于5。
(5)作载人吊篮时，应大于或等于14。
5、卸扣使用要求
① 不得超载使用，无额定负荷标记或标志不清的卸扣禁止使用。
② 卸扣使用前应进行外观检查。卸扣表面应光滑，不得有毛刺、裂纹、尖角、夹层等
缺陷。发现有永久变形或裂纹应报废。不得利用焊接的方法修补卸扣的缺陷。
③ 卸扣只能承受纵向拉力，不得横向受力。
6、滑车的使用要求
(1)滑车应按出厂铭牌和产品使用说明书使用，不得超负荷使用。多轮滑车仅使用其部
分滑轮时，滑车的起重能力应按使用的轮数与滑车全部轮数的比例进行折减。
(2)滑车组动、定(静)滑车之间的最小距离不得小于 1.5m; 跑绳进入滑轮的偏角不宜大
于5°。
7、卷扬机的基本参数
(1)额定牵引拉力：
(2)工作速度：
(3)容绳量：如果实际使用的钢丝绳 的直径与铭牌上标明的直径不同，还必须进行容绳
量校核。
8、起重机械的失稳
主要原因：超载、支腿不稳定、机械故障、起重臂杆仰角超限等。
预防措施：严禁超载；打好支腿并用道木和钢板垫实和加固，确保支腿稳定；严格机械
检查；起重臂杆仰角最大不超过78°,最小不低于45°。
9、吊装系统的失稳
主要原因：多机吊装的不同步；不同起重能力的多机吊装荷载分配不均；多动作、多岗
位指挥协调失误，桅杆系统缆风绳、地锚失稳。
预防措施：多机吊装时尽量采用同机型、吊装能力相同或相近的吊车，并通过主副指挥
来实现多机吊装的同步；集群千斤顶或卷扬机通过计算机控制来实现多吊点的同步；制
定周密指挥和操作程序并进行演练，达到指挥协调一致；缆风绳和地锚严格按吊装方案
和工艺计算设置，设置完成后进行检查并做好记录。
第 6 页2025一建机电案例背诵点（默写本） 课程咨询微信：cms3619727 zz125929025
10、桅杆的稳定性
(1)缆风绳的设置要求：直立单桅杆顶部缆风绳的设置宜为6～8 根，对倾斜吊装的桅杆
应加设后背主缆风绳，后背主缆风绳的设置数量不应少于 2 根。
(2)缆风绳与地面的夹角宜为 30°,最大不得超过 45°;直立单桅杆各相邻缆风绳 之间
的水平夹角不得大于60°。
(3)缆风绳应设置防止滑车受力后产生扭转的设施。
(4)需要移动的桅杆应设置备用缆风绳。
11、利用已有建筑物作为地锚。在利用已有建筑物前，必须获得建筑物设计单位的书面
认可。使用时应对基础、柱子的棱角进行保护。
12、地锚设置和使用要求
① 地锚结构形式应根据受力条件和施工地区的地质条件进行设计和选用。地锚的制作
和设置应按吊装专项施工方案的规定计算校核。
② 埋入式地锚基坑的前方，缆风绳受力方向坑深 2.5 倍的范围内不应有地沟、线缆、
地下管道等。
③ 埋入式地锚在回填时，应用净土分层夯实或压实，回填的高度应高于基坑周围地面
400mm 以上，且不得浸水。地锚设置完成后应做好隐蔽工程记录。
④埋入式地锚设置完成后，受力绳扣应进行预拉紧。
13、桅杆使用的要求
(1)桅杆的使用应执行桅杆使用说明书的规定，不得超载使用。
(2)桅杆组装应执行使用说明书的规定，桅杆组装的直线度应小于其长度的 1/1000,且
总偏差不应超过20mm。
(3)桅杆基础应根据桅杆载荷及桅杆竖立位置的地质条件及周围地下情况设计。
(4)采用倾斜桅杆吊装设备时，其倾斜度不得超过15°。
(5)当两套起吊索、吊具共同作用于一个吊点时，应加平衡装置并进行平衡监测。
(6)吊装过程中，应对桅杆结构的直线度进行监测。
14、需进行桅杆稳定性校核的情况
① 大型设备吊装作业中，若桅杆不在桅杆使用说明书规定的性能参数范围内使用的特
定情况下，需进行桅杆稳定性校核。
例如：桅杆的接长高度超过桅杆使用说明书推荐工况的高度，或者主吊滑轮组的吊装张
角(即主吊滑轮组与桅杆轴线之间的夹角)超过使用说明书性能参数规定的角度等。
② 稳定性校核不合格的不能使用。
15、桅杆稳定性校核的基本步骤
进行受力分析与内力计算；查算桅杆的截面特性数据；计算桅杆长细比；查得轴心受压
稳定系数，进行稳定性计算。
16、项目部领导和指挥人员负责全面指挥、决策和协调。项目部工程技术、安全管理、
质量监督、设备和材料管理人员等按分工负责各方面的业务工作。操作人员如起重工、
钳工、电气维修工、气电焊工、吊装机械司机等，按照吊装方案的施工程序和吊 装方
第 7 页2025一建机电案例背诵点（默写本） 课程咨询微信：cms3619727 zz125929025
法进行吊装作业，完成起重吊装工作。
17、方案交底以吊装方案的内容和设计图纸为依据，重点是工程特点、吊装程序、工艺
方法、技术关键和安全措施。
18、试验和试吊
(1)在重大的设备吊装前，应对新设计制作的桅杆等吊装机械、自制的吊梁、吊具等机
具进行起重能力试验，以确定其最大负荷能力。如埋置式地锚的拉力试验、基础的承压
试验、卷扬机的运转和制动试验等。
(2)试吊既能检验所使用的机索具的安全性和设置的正确性，试吊的时间不宜过长， 一
般控制在10min 左右。试吊时设备离开地面的距离不应超过 100mm。
2.3 焊接技术
1、设计无规定时应在满足结构安全、可靠使用的前提下，以改善作业条件和提高技术
经济效益为原则，综合考虑以下因素：钢材化学成分及力学性能，焊缝金属性能， 钢
结构特点(板厚、接头形式)和受力状态，工艺性，焊接位置和施焊条件,焊接工作量。
2、异种钢焊接时焊条选用的原则
① 碳钢和低合金钢焊接。 一般要求焊缝金属或接头强度不低于两种被焊金属的最低强
度，选用的焊条强度应能保证焊缝及接头的强度不低于强度较低侧母材的强度，同时焊
缝金属的塑性和冲击韧性应不低于强度较高而韧性较差侧的母材性能。
② 低合金钢和奥氏体不锈钢的焊接。应按照对熔敷金属化学成分限定的数值来选用焊
条，一般选用铬镍含量较高的、塑性和抗裂性较好的奥氏体不锈钢焊条，但应按焊接性
较差的不锈钢确定焊接工艺。
3、焊接低合金高强钢时，从减少氧化物夹杂和焊缝含氧量出发，希望采用纯 Ar做保护
气体；从稳定电弧和焊缝成型出发，希望向Ar 中加入氧化性气体。
4、焊条保管、烘干
① 焊条入库时需按照其质量证明书进行验收，并检查其包装无破损、无受潮和雨淋现
象。焊条必须存放在干燥通风、整洁的库房中，摆放在距离地面、墙面300mm 以上的架
子上，应保持上下、左右空气通畅，以免受潮。焊条库房中应装有温度计和湿度计，库
房内温度不得低于5℃,湿度不得大于 60%。
② 焊条药皮的水分主要有吸附水(温度超过 100℃时蒸发)、结晶水(温度为200~ 400℃
时蒸发)及化合水(更高温度下去除),使用前应按照说明书规定进行烘干。 一般酸性焊
条，烘干温度为70~150℃,保温时间为1~1.5h; 碱性焊条烘干温度为300~ 400℃,保温
时间为1~2h。烘干后的焊条应随烘随用，并应存放在保温桶内，以免再次受潮。
5、压力焊可以分为爆炸焊、冷压焊、摩擦焊、扩散焊、超声波焊、高频焊以及电阻焊
等。
6、焊接工艺评定实施
焊接工艺评定应在本单位进行。焊接工艺评定所用设备、仪表应处于正常工作状态，金
属材料、焊接材料应符合相应标准，由本单位操作技能熟练的焊接人员使用本单位设备
焊接试件。
第 8 页2025一建机电案例背诵点（默写本） 课程咨询微信：cms3619727 zz125929025
7、焊接工艺评定规则
(1)把焊接所有工艺参数分为重要因素、补加因素和次要因素三种。
(2)重要因素变化的情况都需要重新进行评定，如焊接方法、母材分类、母材厚度、焊
丝类别、预热、焊后热处理、保护气体种类、电流种类和极性等变化都可以成为 重要
因素。
(3)当有冲击韧性要求时，补加因素就上升为重要因素，如线能量、平焊改立焊、多道
焊改为单道焊等，反之则下降为次要因素。次要因素变化则无需要进行评定，如坡口形
式尺寸、焊丝规格、保护气体流量等，但需要重新编制焊接工艺规程。
8、预防焊接变形的措施
(1)进行合理的焊接结构设计
① 合理安排焊缝位置。焊缝尽量对称于构件截面的中性轴；焊缝不宜过于集中。
② 合理选择焊缝数量和长度。应尽量选择较小的焊缝数量、长度和截面尺寸。
③ 合理选择坡口形式。尽可能减小焊缝截面尺寸，例如：选用对称的坡口、U 形坡口
等。
(2)采取合理的装配工艺措施
① 预留收缩余量法。② 反变形法。③ 刚性固定法。
④ 合理选择装配程序。
(3)采取合理的焊接工艺措施
① 合理的焊接方法。尽量用气体保护焊等热源集中的焊接方法。不宜用焊条电弧焊，
特别不宜选用气焊。
②合理的焊接线能量。
③ 合理的焊接顺序和方向。
9、破坏性检验
常用的破坏性检验包括：力学性能试验(弯曲试验、拉伸试验、冲击试验、硬度试验、
断裂性试验、疲劳试验),化学分析试验(化学成分分析、不锈钢晶间腐蚀试验、 焊条扩
散氢含量测试),金相试验(宏观组织、微观组织),焊接性试验。
2)非破坏性检验
常用的非破坏性检验包括：外观检验，无损检测(渗透检测 PT 、磁粉检测 MT、超声检
测UT、射线检测RT)。
10、焊前质量检验
(1)母材和焊材。
(2)零部件结构尺寸。
(3)组对质量。组对后应检查组对构件焊缝的形状及位置、对接接头错边量、角变形、
组对间隙、搭接接头的搭接量及贴合质量、带垫板对接接头的贴合质量。
(4)坡口清理检查。
(5)焊接前的确认。
11、焊缝外观检验
② 焊缝表面不允许存在的缺陷包括：裂纹、未焊透、未熔合、表面气孔、外露夹渣、
未焊满。允许存在的其他缺陷情况应符合现行国家相关标准。例如：咬边、角焊缝厚度
不足、角焊缝焊脚不对称等。
③ 几何尺寸。容器焊接后应检查几何尺寸：同一端面最大内直径与最小内直径之差、
椭圆度、矩形容器截面上最大边长与最小边长之差、焊接接头棱角度等。
第 9 页2025一建机电案例背诵点（默写本） 课程咨询微信：cms3619727 zz125929025
第 3 章 建筑机电工程施工技术
3.1建筑给水排水与供暖工程施工技术
1、建筑给水排水与供暖工程的施工程序
(1)室内给水系统施工程序：预留、预埋 → 管道测绘放线 → 管道元件检验 → 管道
支吊架制作安装→管道加工预制→给水设备安装→管道及配件安装→系统水压试验→
防腐绝热→系统通水试验→系统冲洗、消毒。
(2)室内排水系统施工程序：预留、预埋 →管道测绘放线 →管道元件检验 →管道支吊
架制作安装 →管道加工预制 →排水泵等设备安装 →管道及配件安装 →系统灌水试
验 → 防腐 →系统通球试验。
(3)室内供暖系统施工程序：预留、预埋 →管道测绘放线 →管道元件检验 →管道支吊
架制作安装 →管道加工预制 →供暖设备安装 →管道及配件安装 →散热器及附件安
装→ 系统水压试验→ 防腐绝热→系统冲洗→调试和试运行。
2、室内排水管道施工技术
1)管道支吊架安装
(1)金属排水管道上的吊钩或卡箍应固定在承重结构上。固定件间距：横管不大于2m; 立
管 不大于 3m。楼层高度小于或等于4m, 立管可安装1个固定件。立管底部的弯管处应
设支墩或采取固定措施。
(2)排水塑料管道支吊架间距要求应满足表3.1-2的规定。
管径(mm) 50 75 110 125 160
立管 1.2 1.5 2.0 2.0 2.0
横管 0.5 0.75 1.10 1.30 1.6
2)管道及配件安装
(1)室内生活污水管道应按铸铁管、塑料管等不同材质及管径设置排水坡度，铸铁管的
坡度应高于塑料管的坡度。室内生活污水、雨水管道的最小坡度应满足表3.1-3 的要求。
表3.1-3 室内生活污水、雨水管道最小坡度(‰)
管径(mm)
管道名称
50 75 100(110 125 150(160 200
) )
生活污水铸铁 25 15 12 10 7 5
管道
生活污水塑料 12 8 6 5 4 一
管道
悬吊式雨水管 5
道
埋地雨水管 20 15 8 6 5 4
道
第 10 页2025一建机电案例背诵点（默写本） 课程咨询微信：cms3619727 zz125929025
(2)排水塑料管必须按设计要求及位置装设伸缩节。如设计无要求时，伸缩节间距不得
大于4m。高层建筑中明装排水塑料管道应按设计要求设置阻火圈或防火套管。
(3)排水通气管不得与风道或烟道连接，通气管应高出屋面300mm, 且必须大于最大积雪
厚度。在通气管出口4m 以内有门、窗时，通气管应高出门、窗顶 600mm 或引向无门、
窗一侧。在经常有人停留的平屋顶上，通气管应高出屋面2m, 并应根据防雷要求设置防
雷装置。
(4)生活饮用水箱(池)、中水箱(池)、雨水清水池的泄水管道、溢流管道，不得与污水
管道直接连接，采用间接排水，并应留出不小于 100mm 的隔断空间。
3、室外排水管道施工技术
(1)排水管道的坡度必须符合设计要求，严禁无坡或倒坡。
(2)排水铸铁管采用水泥捻口时，油麻填塞应密实，接口水泥应密实饱满，其接口面凹
入承口边缘且深度不得大于2mm。
(3)承插接口的排水管道在安装时，管道和管件的承口应与水流方向相反。
4、阀门安装前，应做强度和严密性试验。试验应在每批(同牌号、同型号、同规格)数
量中抽查10%,且不少于1个。对于安装在主干管上起切断作用的闭路阀门， 应逐个做
强度和严密性试验。
(5)阀门的强度试验压力为公称压力的 1.5 倍；严密性试验压力为公称压力的 1.1 倍；
试验压力在试验持续时间内应保持不变，且壳体填料及阀瓣密封面无渗漏。阀门的严密
性和强度试验持续时间应不小于表3.1-4的规定。
表3.1-4 阀门的严密性和强度试验持续时间
最短试验持续时间(s)
公 称 直 径 严密性试验
强度试验
DN(mm) 金属密封 非金属密封
≤50 15 15 15
65~200 30 15 60
250~450 60 30 180
5、管道支吊架安装
(1)滑动支架应灵活，滑托与滑槽两侧间应留有 3～5mm 的间隙，纵向移动量应符合设计
要求。
(2)无热伸长管道的吊架、吊杆应垂直安装。有热伸长管道的吊架、吊杆应向热膨胀的
反方向偏移。
(4)金属管道立管管卡安装时，楼层高度小于或等于 5m, 每层必须安装1个；楼层高度
大于5m, 每层不得少于2个；管卡安装高度，距地面应为1.5～1.8m,2个以上管卡应匀
称安装，同一房间管卡应安装在同一高度上。
6、管道及配件安装
(1)管道安装一般应本着先主管后支管、先上部后下部、先里后外的原则进行安装，对
于不同材质的管道应先安装钢质管道，后安装塑料管道，当管道穿过地下室侧墙时应在
室内管道安装结束后再进行安装，安装过程应注意成品保护。
第 11 页2025一建机电案例背诵点（默写本） 课程咨询微信：cms3619727 zz125929025
(2)冷热水管道上下平行安装时热水管道应在冷水管道上方，垂直安装时热水管道应在
冷水管道左侧。
(3)给水引入管与排水排出管的水平净距不得小于1m。室内给水与排水管道平行铺设时，
两管间的最小水平净距不得小于0.5m; 交叉铺设时，垂直净距不得小于0.15m。给水管
应铺在排水管上面，若给水管必须铺在排水管的下面时，给水管应加套管，其长度不得
小于排水管管径的 3 倍。
(4)给水水平管道应有2‰～5‰的坡度坡向泄水装置。
(6)管道穿过墙壁和楼板，应设置金属或塑料套管。安装在楼板内的套管，其顶部应高
出装饰地面 20mm; 安装在卫生间及厨房内的套管，其顶部应高出装饰地面 50mm, 底部
应与楼板底面相平；安装在墙壁内的套管其两端与饰面相平。穿过楼板的套管与管道之
间缝隙应用阻燃密实材料和防水油膏填实，端面光滑。穿墙套管与管道之间缝隙宜用阻
燃密实材料填实，且端面应光滑。管道的接口不得设在套管内。
7、建筑中水及雨水利用工程施工技术要求
2)水处理设备及控制设施安装
中水高位水箱应与生活高位水箱分设在不同的房间内，如条件不允许只能设在同一房间
时，与生活高位水箱的净距离应大于2m。中水池(箱)、阀门、水表及给水栓 均应有“中
水”标志。
3)管道及配件安装
(1)中水给水管道不得装设取水水嘴。便器冲洗宜采用密闭型设备和器具。绿化、浇洒、
汽车冲洗宜采用壁式或地下式的给水栓。
(2)中水供水管道严禁与生活饮用水给水管道连接，并应采取下列措施：中水管道外壁
应涂浅绿色标志，且有明显的标识。
(3)中水管道不宜暗装于墙体和楼板内。如必须暗装于墙槽内时，管道上必须有明显且
不会脱落的标志。
(4)中水管道与生活饮用水管道、排水管道平行埋设时，其水平净距离不得小于0.5m; 交
叉埋设时，中水管道应位于生活饮用水管道下面、排水管道的上面，其净距离不应小于
0.15m。
8、室内供暖管道施工技术要求
1)管道及配件安装
(1)管道安装坡度，当设计未注明时，汽、水同向流动的热水供暖管道和汽、水同向流
动的蒸汽管道及凝结水管道，坡度应为 3‰,不得小于 2‰;汽、水逆向流动的热水供暖
管道和汽、水逆向流动的蒸汽管道，坡度不应小于5‰;散热器支管的坡度应为1%,坡向
应利于排气和泄水。
(2)方形补偿器应水平安装，并与管道的坡度一致；如其臂长方向垂直安装必须设排气
及泄水装置。
(3)上供下回式系统的热水干管变径时应采用顶平偏心连接，蒸汽干管变径时应采用底
平偏心连接。
9、低温热水地板辐射供暖系统安装
(1)地面下敷设的盘管埋地部分不应有接头。
(2)盘管隐蔽前必须进行水压试验，试验压力为工作压力的1.5 倍，但不小于 0.6MPa。
稳压1h 内压力降不大于0.05MPa 且不渗不漏。
第 12 页2025一建机电案例背诵点（默写本） 课程咨询微信：cms3619727 zz125929025
10、锅炉安装前，应划定纵向、横向安装基准线和标高基准点。锅炉基础放线，应符合
下列规定：纵向和横向中心线，应互相垂直；相应两立柱定位中心线的间距允许偏差应
为±2mm; 各组对称4根立柱定位中心点的两对角线长度之差不应大于 5mm。
11、整体安装的泵的安装水平，应在泵的进、出口法兰面或其他水平面上进行检测，纵
向安装水平偏差不应大于 0.10/1000,横向安装水平偏差不应大于 0.20/1000;解体安装
的泵的安装水平，应在水平中分面、轴的外露部分、底座的水平加工面上纵、横向放置
水平仪进行检测，其偏差均不应大于0.05/1000。
12、排水栓和地漏的安装应平正、牢固，低于排水表面，周边无渗漏。地漏水封高度不
得小于50mm。散热器背面与装饰后的墙内表面安装距离，应符合设计或产品说明书要求。
如设计未注明，应为30mm。
13、水处理设备及控制设施安装
敞口水箱安装前应做满水试验，静置24h 观察，应不渗不漏；密闭水箱(罐)安装前应以
工作压力的1.5 倍做水压试验，试验压力下观察 10min,应压力不降、不渗不漏。
14、建筑排水系统试验要求
1)室内排水系统灌水试验
(1)隐蔽或埋地的排水管道在隐蔽前必须做灌水试验，其灌水高度应不低于底层卫生器
具的上边缘或底层地面高度。满水 15min 水面下降后，再灌满观察 5min, 液面不降，
管道及接口无渗漏为合格。
(2)室内的雨水管道在安装后应做灌水试验，灌水高度必须到每根立管上部的雨水斗。
灌水试验持续1h, 不渗不漏。
2)室内排水系统通球试验
排水主立管及水平干管管道均应做通球试验，通球球径不小于排水管道管径的 2/3, 通
球率必须达到100%。
3)室外排水系统灌水、通水试验
(1)管道埋设前必须做灌水试验和通水试验，排水应畅通，无堵塞，管接口无渗漏。
(2)按排水检查井分段试验，试验水头应以设计和规范要求为准，时间不少于30min, 逐
段观察。
15、室内给水系统水压试验、冲洗及消毒
(1)室内给水管道的水压试验必须符合设计要求，水压试验应包括水压强度试验和严密
性试验。当设计未注明时，各种材质的给水管道系统强度试验压力均为工作压力的1.5
倍，但不得小于0.6MPa。
(2)金属及复合管给水管道系统在试验压力下观测 10min, 压力降不应大于 0.02MPa,
然后降到工作压力进行检查，应不渗不漏；塑料管给水系统应在试验压力下稳压1h, 压
力降不得超过 0.05MPa, 然后在工作压力的 1.15 倍状态下稳压 2h, 压力降不得超过
0.03MPa, 同时检查各连接处不得渗漏。
(4)热水管道系统冲洗时，应先冲洗热水管道底部干管，后冲洗各环路支管。由临时供
水入口向系统供水，关闭其他支管的控制阀门，只开启干管末端支管最底层的阀门，由
底层放水并引至排水系统内。观察出水口处水质变化是否清洁。底层干管冲洗后再依次
冲洗各分支环路，直至全系统管路冲洗完毕为止。
第 13 页2025一建机电案例背诵点（默写本） 课程咨询微信：cms3619727 zz125929025
16、建筑饮用水供应工程试压、冲洗及消毒
(1)管道安装完成后，应分别对立管、连通管及室外管段进行水压试验。系统中不同材
质的管道应分别试压。水压试验必须符合设计要求。
(2)当设计未注明时，各种材质的管道系统试验压力应为管道工作压力的 1.5 倍，且不
得小于0.60MPa。
(3)暗装管道必须在隐蔽前进行试压。热熔连接管道，水压试验应在连接完成 24h 后进
行。
(4)建筑直饮水系统试压合格后应对整个系统进行清洗和消毒，可采用含20~ 30mg/L 的
游离氯或过氧化氢溶液等其他合适的消毒液，并经有关部门取样检验
17、供暖设备及辅助设备试验
(1)锅炉的汽、水系统安装完毕后，必须进行水压试验，水压试验的压力应符合 表3.1-5
的要求。
项次 设备名称 工 作 压 力 试验压力(MPa)
P(MPa)
P<0.59 1.5P 但不小于 0.2
1 锅炉本体 0.59≤P≤1.18 P+0.3
P>1.18 1.25P
2 可分式省煤器 P 1.25P+0.5
3 非承压锅炉 大气压力 0.2
在 试 验
压力下 10min 内压力降不超过 0.02MPa; 然后降至工作压力进行检查，压力不降、不
渗不漏；观察检查，不得有残余变形，受压元件金属和焊缝上不得有水珠和水雾。
(2)锅炉的阀门(尤其是安全阀)应逐个在其公称压力的1.25倍下进行严密性试验，且阀
瓣与阀座密封面不应漏水。
(3)供暖分汽缸(分水器、集水器)安装前应进行水压试验，试验压力为工作压力的 1.5
倍，但不得小于0.6MPa。试验压力下 10min 内无压降、无渗漏。
(4)敞口箱、罐安装前应做满水试验；密闭箱、罐应以工作压力的 1.5 倍做水压试验，
但不得小于0.4MPa。满水试验满水后静置24h 不渗不漏；水压试验在试验压力下10min
内无压降，不渗不漏。
(5)散热器组对后，以及整组出厂的散热器在安装之前应做水压试验。试验压力如设计
无要求时应为工作压力的1.5 倍；但不小于0.6MPa。试验时间为2～3min, 压力不降且
不渗不漏。
18、室内供暖管道系统试压、冲洗及试运行和调试
(1)室内供暖管道系统试压
供暖系统安装完毕，管道保温之前应进行水压试验。试验压力应符合设计要求。当设计
未注明时，蒸汽、热水供暖系统，应以系统顶点工作压力加0.1MPa 做水压试 验，同时
在系统顶点的试验压力不小于0.3MPa。高温热水供暖系统，试验压力应为系统顶点工作
压力加0.4MPa。塑料管及复合管的热水供暖系统，应以系统顶点工作压力加0.2MPa 做
第 14 页2025一建机电案例背诵点（默写本） 课程咨询微信：cms3619727 zz125929025
水压试验，同时在系统顶点的试验压力不小于0.4MPa。
钢管及复合管的供暖系统应在试验压力下10min 内压力降不大于0.02MPa, 降至工作压
力后检查，不渗不漏；塑料管的供暖系统应在试验压力下 1h内压力降不大于0.05MPa,
然后降压至工作压力的 1.15 倍，稳压 2h, 压力降不大于 0.03MPa, 同时各连接处不渗
不漏。室外供热管道做水压试验时，试验管道上的阀门应开启，并应与非试验管道隔断。
19、室内供暖管道系统冲洗
系统试压合格后，应对系统进行冲洗并清扫过滤器及除污器。现场观察，直至排出水不
含泥沙、铁屑等杂质，且水色不浑浊为合格。
(3)室内供暖管道系统试运行和调试
系统冲洗完毕应充水、加热，进行试运行和调试，观察、测量室温满足设计要求为合格。
锅炉安全阀应进行定压检验和调整，整定压力应符合设计及《锅炉安装工程施工及验收
标准》的要求，调整后的安全阀应立即加锁或铅封。
安全阀经最终调整后，整体出厂的锅炉应带负荷正常连续试运行4～24h, 并应做好试运
行记录。
20、室外供热管道系统试压、冲洗及调试
(1)室外供热管道系统试压
室外供热管道的水压试验压力应为工作压力的1.5 倍，但不得小于0.6MPa。在试验压力
10min 内压力降不大于 0.05MPa, 然后降至工作压力检查，不渗不漏。供热管道做水压
试验时，试验管道上的阀门应开启，并应与非试验管道隔断。
预制直埋保温管接头安装完成后，必须全部进行气密性检验，检验压力应为0.02MPa, 压
力稳定后采用涂上肥皂水的方法检查，无气泡为合格。
(3)室外供热管道系统调试
管道冲洗完毕应通水、加热，进行试运行和调试，测量各建筑物热力入口处供回水温度
及压力。当不具备加热条件时，应延期进行。
3.2 建筑电气工程施工技术
1、供电干线及室内配线施工程序
(1)母线槽施工程序：检查验收 →支架安装 →单节母线槽绝缘测试 →母线槽安装 →
插接单元安装 →通电前绝缘测试 →送电验收。
防雷接地施工程序：接地体施工→接地干线施工→ 引下线敷设→均压环施工→接闪带
(接闪杆、接闪网)施工。
2、配电柜安装
1)开箱检查
配电柜型号、规格符合设计要求，具有机械、电气防误操作的联锁装置，机械联锁装置
不允许采用钢丝。
2)基础型钢框架制作安装
基础框架一般采用 10 号槽钢(型钢)制作；型钢框架安装后的水平度、不平行度允许偏
差应符合规范要求。型钢框架顶部宜高出地坪 100mm, 移开式开关柜的基础型钢框架顶
面与土建地面齐平。每组型钢框架的接地应采用截面积不小于100mm²的镀锌扁钢电焊连
接，不少于两处接地。
3)成套配电柜安装固定
按配电柜编号顺序排列安装，先安装中间位置的配电柜，调整水平度、垂直度后，再安
第 15 页2025一建机电案例背诵点（默写本） 课程咨询微信：cms3619727 zz125929025
装调整左右相邻的柜体。柜体与柜体之间、柜体与基础框架之间应分别用镀锌螺栓固定，
成套配电柜安装允许偏差见表3.2-2。
项 目 允许偏差(mm)
垂直度 每米 1.5
水平度 相邻两柜顶部 2
水平度 成列柜顶部 5
平面度 相邻两柜面 1
成列柜面 5
柜间缝隙 2
4)配电柜接地
每台柜体均应单独与型钢框架做接地保护连接。装有电器的柜门应用截面积≥4mm²的裸
铜软线与金属柜体可靠连接，并有标识。
5)配电柜母线安装
检查柜内绝缘端子是否有损坏和裂纹，保证裸铜母线间有足够的电气绝缘安全距离。母
线搭接的接触面涂导电膏，用力矩扳手紧固连接螺栓。
6)二次线路敷设要求
配电柜二次回路绝缘铜芯导线的截面积一般不应小于 1.5mm², 电流互感器回路导线截
面积不应小于2.5mm²。互感器安装就位后，各接地引出端子应良好接地。暂时不用的电
流互感器二次线圈应短路后再接地。
4、柜内电器检测与试验
(1)检测内容：测量开关主回路直流电阻和绝缘电阻、检测绝缘拉杆的绝缘电阻；检测
每相导电回路直流电阻；检测断路器的分、合闸时间；检测断路器主触头分、合闸的同
期性；检测断路器合闸的触头弹跳时间；检测分、合闸线圈的绝缘电阻和直流电阻；检
查SF₆ 气体断路器的漏气率及含水率等。
(2)试验内容：断路器交流耐压试验；断路器分、合闸能力试验；断路器操作机构动作
试验；互感器、电容器性能试验；备用自投试验；操作联动试验；避雷器试验等。
(3)整定内容：过电流保护整定，过负荷告警整定，三相一次重合闸整定，零序过电流
保护整定，过电压保护整定。
5、送电验收
由供电部门检查合格后将电源送进室内，经过验电、校相无误，合高压进线开关，检查
高压电压是否正常；合变压器柜开关，检查变压器是否正常，合低压柜进线开关，查看
低压电压是否正常。分别合其他柜的开关，空载运行 24h, 无异常，办理验收移交；同
时提交施工图纸、施工记录、产品合格证、使用说明书等技术资料
第 16 页2025一建机电案例背诵点（默写本） 课程咨询微信：cms3619727 zz125929025
6、母线槽施工技术
1)检查验收
(1)用1kV 兆欧表测量每节母线槽的绝缘电阻，绝缘电阻值不得小于20MΩ。
(2)防火型母线槽应有防火等级和燃烧报告。
2)支架安装要求
(1)母线槽支架安装应牢固，采用金属吊架固定时，应设有防晃支架；重力不小于150N/m
母线槽应进行抗震设防，设置抗震支架。
(2)水平敷设的母线槽，每节不得少于 1 个支架，距转角 0.4～0.6m 处应设置支架，支
架固定点不应设置在母线槽的连接处或分接单元处。
(3)室内配电母线槽的圆钢吊架直径不得小于 8mm, 室内照明母线槽的圆钢吊架直径不
得小于6mm。
3)母线槽安装连接要求
(1)母线槽安装应平直，配电母线槽水平度与垂直度允许偏差不宜大于 1.5‰,全长允许
偏差不宜大于 20mm;照明母线槽水平度允许偏差全长不应大于 5mm, 垂直度允许偏差不
应大于10mm。母线槽与外壳同心度的允许偏差不应大于 5mm。
(2)母线槽不宜平行安装在水管的正下方。如果母线槽与水管有交叉穿越时，宜从水管
上方穿越，如果从水管下方穿越时，应在母线槽与水管之间设置防水挡板。
(3)母线槽跨越建筑物变形缝时，应设置补偿装置；母线槽直线敷设长度超过 80m 时，
每50～60m 宜设置伸缩节。
(4)母线槽的连接处不应设置在穿越楼板或墙体处，垂直穿越楼板处应设置弹簧支架，
其孔洞四周应设置高度为50mm 及以上的防水台，并采取防火封堵措施。
(5)母线槽连接后不应受到额外应力；母线的连接紧固应用力矩扳手，搭接螺栓紧固力
矩应符合产品技术文件要求或规范标准要求。母线槽连接后的接触电阻值应小于 0.1Ω。
(6)母线槽的金属外壳间应连接可靠，母线槽全长与接地保护导体连接不应少于 2 处；
分支母线槽的金属外壳末端应与接地保护导体连接。
4)母线槽通电前检查
(1)母线绝缘电阻测试和耐压试验应合格，母线槽绝缘电阻值不应小于0.5MΩ。
(2)分接单元插入时，接地触头应先于相线触头接触，且触头应连接紧密；退出时，接
地触头应后于相线触头脱开，分接单元内开关设备处于断路状态。
7、梯架(槽盒)施工技术
2)支架安装要求
(1)在建筑钢结构的构件上不得熔焊支架，且不得热加工开孔。在承力建筑钢结构上设
置支架时，需与设计单位沟通。
(2)水平安装的支架间距宜为 1.5～3.0m, 垂直安装的支架间距不应大于 2m。采用金属
吊架固定时，圆钢直径不得小于8mm, 并应有防晃支架，在分支处或端部 0.3~ 0.5m 处
应有固定支架。重力不小于150N/m 的梯架(槽盒)应设置抗震支架。
3)金属梯架(槽盒)安装要求
(1)金属梯架(槽盒)的连接螺栓、与支架的固定螺栓应采用方颈螺栓，螺母应位于梯架
(槽盒)外侧，以避免电缆敷设时螺栓头损伤电缆。
(2)梯架(槽盒)穿越电气竖井楼板处和穿越不同防火区时，应有防火隔离措施，穿越楼
板处的预留洞周边应砌筑防水台。
4)金属梯架(槽盒)接地要求
第 17 页2025一建机电案例背诵点（默写本） 课程咨询微信：cms3619727 zz125929025
(1)金属梯架(槽盒)全长不大于30m 时，与保护接地导体连接不应少于2处； 全长大于
30m 时，每隔20～30m 处应增加一个接地连接点，终端和起始端均应接地。
(2)非镀锌金属梯架(槽盒)之间连接的两端应跨接保护联结导体，保护联结导体的截面
应符合设计要求。镀锌金属梯架(槽盒)之间不跨接保护联结导体时，连接板每端不应少
于2个有防松螺帽或防松垫圈的连接固定螺栓。
8、导管施工技术
1)导管进场验收
(2)镀锌金属导管的镀锌层应覆盖完整，镀锌层厚度不应小于63μm; 产品合格证齐全。
对镀锌质量有异议时，可按批抽样送有资质的检测机构检测。
2)支架安装要求
(1)导管采用金属吊架固定时，圆钢直径不得小于 8mm, 并应设置防晃支架。在距离箱
(盒)、分支处、端部 0.3～0.5m 处应设置固定支架。内径不小于 60mm 的导管应设置抗
震支架。
(2)钢结构上不得熔焊导管支架，且不得热加工开孔，避免破坏钢结构强度。
3)金属导管敷设要求
(1)钢导管不得采用对口熔焊连接；镀锌钢导管或壁厚小于或等于 2mm 的钢导管，不得
采用套管熔焊连接。镀锌钢导管、可弯曲金属导管和金属柔性导管不得熔焊连接。
(2)明配导管应排列整齐、固定点间距均匀、安装牢固；在距弯头、终端或柜、箱等边
缘150～500mm 范围内应设有固定管卡。
(3)明配导管的弯曲半径不宜小于管外径的 6 倍，当两个接线盒间只有一个弯曲时，其
弯曲半径不宜小于管外径的4倍。埋设于混凝土内的导管弯曲半径不宜小于管外径的6
倍，当埋于地下时，其弯曲半径不宜小于管外径的10 倍。
(4)暗配导管的表面埋设深度与建筑物(构筑物)表面距离不应小于15mm。
(5)导管穿越防护密闭隔墙时，应设置预埋套管，预埋套管两端露出墙面的长度宜为30～
50mm, 导管穿越密闭穿墙套管的两侧应设置过线盒，并做好封堵。
(6)进入配电(控制)柜、箱内的导管，当箱底无封板时，管口应高出柜、箱的基础面50～
80mm。
(7)室外埋地敷设的钢导管壁厚应大于2mm; 导管的管口不应敞口垂直向上，在盒、箱的
导管端部应设置防水弯，导管管口在穿入绝缘导线或电缆后应做好密封处理。
9、金属导管接地要求
(1)非镀锌钢导管采用螺纹连接时，连接处的两端应焊接保护联结导体，保护联结导体
宜为圆钢，且直径不应小于6mm, 搭接长度应为圆钢直径的 6 倍。
(2)镀锌钢导管、可弯曲金属导管和金属柔性导管连接处的两端宜采用专用接地卡固定
保护联结导体；保护联结导体应为截面积不小于4mm² 的铜芯软导线。
10、柔性导管敷设要求
(1)刚性导管经柔性导管与电气设备、器具连接时，柔性导管的长度在动力工程中不宜
大于0.8m, 在照明工程中不宜大于 1.2m。
(2)柔性导管与刚性导管或电气设备、器具间的连接应采用专用接头，柔性导管与刚性
导管无专用接头可用时，可使用接线盒过渡连接。
(3)金属柔性导管不应作为保护联结导体的接续导体。
第 18 页2025一建机电案例背诵点（默写本） 课程咨询微信：cms3619727 zz125929025
11、导管内穿线要求
(1)绝缘导线穿入金属导管的管口在穿线前应装设护线口。
(2)绝缘导线接头不得设置在导管和槽盒内，应设置在专用接线盒(箱)或器具内， 接线
盒(箱)的设置位置应便于检修。
(3)同一交流回路的绝缘导线不应穿于不同金属导管内。
(4)不同回路、不同电压等级和交流与直流线路的绝缘导线不应穿于同一导管内。
12、槽盒内导线敷设要求
(1)同一交流回路的绝缘导线不应敷设于不同的金属槽盒内。
(2)同一槽盒内不宜同时敷设绝缘导线和电缆。
(3)同一路径无抗干扰要求的线路，可敷设于同一槽盒内。
(4)槽盒内的绝缘导线总截面积(包括外护套)不应超过槽盒内截面积的40%。控制和信号
等非电力线路敷设于同一槽盒内时，绝缘导线的总截面积不应超过槽盒内截面积的50%。
13、室内电缆敷设要求
1)电缆检查验收
外护套有导电层的电缆，应进行外护套绝缘电阻测试并合格。
2)电缆敷设前准备
(3)按设计和实际路径计算每根电缆的长度，合理安排每盘电缆，减少电缆接头；中间
接头位置应避免设置在倾斜处、转弯处、交叉路口、与其他管线交叉处。
3)电缆敷设要求
(1)电缆敷设时，电缆应从盘的上端引出，不应使电缆在支架上及地面摩擦拖拉。电缆
上不得有铠装压扁、电缆绞拧、护层折裂等未消除的机械损伤。
(2)机械敷设大截面电缆时，应在牵引头或钢丝网套与牵引钢缆之间装设防捻器。机械
敷设电缆的速度不宜超过15m/min。
(3)并联使用的电力电缆，其额定电压、型号、规格和长度应相同。并列敷设的电缆，
其接头位置宜相互错开。
(4)电缆明敷接头，应用托板托置固定；电缆共通道敷设存在接头时，接头宜采用防火
隔板或防爆盒进行隔离；电力电缆在终端头与接头附近宜留有备用长度。
(5)电缆保护导管的内径应不小于电缆外径的 1.5 倍。交流单芯电缆或分相后的每相电
缆不得单根穿于钢导管内，固定用的夹具和支架不应形成闭合磁路。
(6)电缆出入电缆沟，电气竖井，建筑物，配电(控制)柜、台、箱处以及管子 管口处等
部位应采取防火封堵或密封措施。
14、金属梯架(槽盒)内电缆敷设的最小允许弯曲半径应符合表 3.2-3的规定。
表3.2-3电缆敷设的最小允许弯曲半径
电缆形式 电缆外径(mm) 多芯电缆 单芯电缆
无铠装 15D 20D
塑料绝缘电缆
有铠装 12D 15D
橡皮绝缘电缆 10D
非铠装型、屏蔽型软电缆 6D
控制电缆 —
铠装型、铜屏蔽型电缆 12D
第 19 页2025一建机电案例背诵点（默写本） 课程咨询微信：cms3619727 zz125929025
其他 10D
铝合金导体电力电缆 7D
<7 2D
≥ 7, 且 3D
氧化镁绝缘刚性矿物绝缘电缆
<12
≥ 12, 且 4D
<15
≥15 6D
其他矿物绝缘电缆 15D
一
15、照明配电箱安装技术要求
1)照明配电箱检查
箱内开关动作灵活可靠；宜分别设置中性导体(N)和保护接地导体(PE) 汇流排。
2)照明配电箱安装要求
箱体应安装牢固、位置正确，安装高度符合设计要求，垂直度允许偏差不大于1.5‰。
3)照明配电箱内配线要求
箱内配线应整齐、无绞接现象；导线连接紧密、不伤线芯。回路编号应齐全，标识正确、
清晰。同一电器接线端子上的导线连接不应多于2根。
正常照明单相分支回路的电流不宜大于16A, 所接光源数或LED灯具数不宜超过25 个；
当连接建筑装饰性组合灯具时，回路电流不宜大于 20A,光源数不宜超过 60 个；连接高
强度气体放电灯的单相分支回路的电流不宜大于25A。
③电源插座不宜和照明灯接在同一分支回路。
16、灯具安装技术要求
1)灯具现场检查
(1)灯具的绝缘性能应进行现场抽样检测，灯具的绝缘电阻值不应小于 2MΩ。灯具内部
接线应为铜芯绝缘导线，导线截面积应与灯具功率相匹配，且不应小于 0.5mm²。
3)灯具安装固定
(1)灯具安装固定应牢固可靠，在砌体和混凝土结构上严禁使用木榫、尼龙塞或塑料塞
固定；检查时按每检验批的灯具数量抽查5%,且不得少于1 套。
(2)吸顶或墙面上安装的灯具，其固定螺栓或螺钉不应少于 2 个，灯具应紧贴饰面。按
每检验批的不同安装形式各抽查5%,且各不得少于1套。
(3)质量大于 3kg 的悬吊灯具，固定在螺栓或预埋吊钩上时，螺栓或预埋吊钩的直径不
应小于灯具挂销直径，且不应小于6mm。采用钢管作灯具吊杆时，其内径不应小于10mm,
壁厚不应小于1.5mm。
(4)质量大于10kg 的灯具、固定装置及悬吊装置应按灯具重量的5倍恒定均布载荷做强
度试验，且持续时间不得少于 15min。查阅灯具固定装置及悬吊装置的载荷强度试验记
录；应全数检查。
4)灯具的接线要求
(1)引向单个灯具的绝缘导线截面积应与灯具功率相匹配，绝缘铜芯导线的线芯截面积
不应小于1mm²。
(2)由接线盒引至嵌入式灯具或槽灯的绝缘导线应采用柔性导管保护，不得裸露，且不
应在灯槽内明敷；柔性导管与灯具壳体应采用专用接头连接。
第 20 页2025一建机电案例背诵点（默写本） 课程咨询微信：cms3619727 zz125929025
17、防触电保护灯具的类型及接线要求
(1)I 类灯具的防触电保护不仅依靠基本绝缘，因此 I 类灯具外露可导电部分必须采用
铜芯软导线与保护导体可靠连接，连接处应设置接地标识；铜芯软导线(接地线)的截面
应与进入灯具的电源线截面相同。
(2)Ⅱ类灯具的防触电保护不仅依靠基本绝缘，还具有双重绝缘或加强绝缘，因此Ⅱ类
灯具外壳不需要与保护导体连接。
(3)Ⅲ类灯具的防触电保护是依靠安全特低电压，电源电压不超过交流50V, 采用隔离变
压器供电，因此Ⅲ类灯具的外壳不许与保护导体连接。
18、动力配电(控制)箱安装要求
(1)动力配电(控制)箱的操作、维护间距应符合设计要求，箱前操作通道宽度不宜小于
1m。
(2)室外安装的动力配电(控制)箱应有防雨、防水措施。
2.电动机安装接线要求
(2)电动机外露可导电部分必须与保护接地导体可靠连接。1kV以下电动机的绝缘电阻值
不应小于0.5MΩ, 抽查的数量为50%。
(3)电动机的接线入口及接线盒应做密封处理；电动机进线电缆应有滴水弯。
(4)电动机接线应牢固可靠，接线方式应与供电电压相符。如线路电压为 380V, 电动机
额定电压为380V 时应△接，电动机额定电压为 220V 时应Y 接。
19、建筑防雷与接地的材料与连接要求
1)材料要求
建筑防雷与接地的材料可采用镀锌角钢、镀锌钢管、镀锌扁钢、镀锌圆钢等；镀锌钢材
应为热镀锌，镀层厚度应不小于65μm, 镀层宜光滑连贯、无斑点。
2)连接要求
连接应采用搭接焊接。焊接处焊缝应饱满并有足够的机械强度，不得有夹渣、咬肉、裂
纹、虚焊、气孔等缺陷，焊接处刷防锈漆和银粉漆或进行喷锌防腐处理。
(1)扁钢(铜排)之间搭接为扁钢(铜排)宽度的2倍，不少于三面施焊。
(2)圆钢(铜杆)之间搭接为圆钢(铜杆)直径的6倍，双面施焊。
(3)圆钢(铜杆)与扁钢(铜排)之间搭接为圆钢(铜杆)直径的6倍，双面施焊。
(4)扁钢(铜排)与钢管(铜管)之间搭接，紧贴3/4 管外径表面，上下两侧施焊。
(5)扁钢与角钢焊接，紧贴角钢外侧两面，上下两侧施焊。
20、接闪带(网)的施工要求
(1)接闪带一般使用尺寸为40mm×4mm 的镀锌扁钢或φ12mm 镀锌圆钢制作。接 闪带固
定支架高度不宜小于150mm。采用镀锌扁钢支架的间距为0.5m, 采用镀锌圆钢支架的间
距为1m。每个固定支架应能承受49N的垂直拉力。接闪带在过建筑物变形缝处的跨接应
采取补偿措施。
21、引下线的施工要求
(1)明敷的引下线采用热镀锌圆钢时，圆钢与圆钢的连接可采用焊接或卡夹(接)器，采
用热镀锌扁钢时，可采用焊接或螺栓连接。在离地1.5m 处做断接卡。
(2)利用建筑物外立面混凝土柱内的主钢筋作防雷引下线时，应离地0.5m 处做接地测试
点，接地测试点通常不少于2个，并有明显标识。
第 21 页2025一建机电案例背诵点（默写本） 课程咨询微信：cms3619727 zz125929025
22、人工接地体的施工要求
(1)垂直接地体采用镀锌钢管的壁厚应不小于 2.5mm, 镀锌角钢的厚度应不小于 4mm,
镀锌圆钢的直径不小于14mm。垂直接地体的长度一般为2.5m。埋设后垂直接地 体的顶
部距地面不小于0.6m, 垂直接地体的水平间距应不小于 5m。
(2)水平接地体的镀锌扁钢的厚度应不小于 4mm, 截面积应不小于 100mm²; 镀锌圆钢的
截面积应不小于 100mm²。水平接地体距地面至少为 0.6m。接地体施工完成后应填土夯
实，以降低接地电阻。
(3)在接地体施工结束后，应及时测量接地电阻值。独立接地体的接地电阻值应小于 4
Ω,共用接地体的接地电阻值应小于1Ω。
23、接地线的施工要求
1)接地干线的施工要求
(1)室内接地干线多为明敷， 一般敷设在电气井或电缆沟内。接地干线也可利用建筑中
的钢管、金属框架、金属构架，但要在钢管、金属框架、金属构架连接处做接地跨接。
(2)利用钢结构作为接地线时，与接地干线的连接应采用电焊连接。当不允许在钢结构
上电焊时，可采用柱焊或钻孔、攻丝，然后用螺栓和接地线跨接。跨接线一般采用扁钢
或两端有铜接头的导线，跨接线应有150mm 的伸缩量。
2)接地支线的施工要求
(1)室内的接地支线多为明敷，水平或垂直敷设在墙壁上，或敷设在桥架或支架上。在
室内墙壁水平敷设时，离地面距离宜为250～300mm, 与墙壁的间隙宜为10~15mm。
(2)接地线跨越建筑物伸缩缝、沉降缝处时，应设置补偿器，补偿器可用接地线本身弯
成弧状代替。
(3)接地线不宜焊接时，可用螺栓连接。接地支线与电气设备连接时，接头应采用接线
端子螺栓连接，并用防松螺帽或防松垫片。
(4)每个电气装置的接地应以单独的接地线与接地干线相连接，不得在一个接地线中串
接几个需要接地的电气装置。
24、降低接地电阻值的技术措施
当接地电阻达不到设计要求时，可采用降阻剂、换土措施和接地模块来降低接地电阻值。
3)采用接地模块降低接地电阻值
按设计位置开挖模块坑，并将接地干线引到模块上相互焊接。接地模块的顶面埋深不应
小于0.6m, 接地模块间距不应小于模块长度的 3~5 倍。接地模块应垂直或水平就位，并
与原土层接触良好。接地模块应集中引线，采用接地干线将接地模块并联焊接成一个环
路，干线的材质应与接地模块焊接点的材质相同，引出线不应少于2处。
25、等电位联结要求
(1)按等电位联结的作用范围分为总等电位联结、辅助等电位联结和局部等电位联结。
(2)等电位联结导体间的连接可根据实际情况采用焊接或螺栓连接。当等电位联结导体
暗敷时，其导体间的连接不得采用螺栓压接。
(3)等电位联结线与接地线(PE线)一样，在其端部应有黄绿相间的色标。
3.3通风与空调风系统施工技术
1、风管制作
1)一般制作要求
第 22 页2025一建机电案例背诵点（默写本） 课程咨询微信：cms3619727 zz125929025
(1)金属风管规格以外径或外边长为准，非金属风管和风道规格以内径或内边长为准。
(2)风管系统按其工作压力应划分为微压、低压、中压与高压四个类别，见表3.3-2。风
管的密封应以板材连接的密封为主，也可采用密封胶嵌缝等方法。密封胶的性能应符合
使用环境的要求，密封面宜设在风管的正压侧。
(3)防火风管的本体、框架与固定材料、密封垫料等必须为不燃材料，防火风管的耐火
极限时间应符合系统防火设计的要求。
(4)风管板材拼接的接缝应错开，不得有十字形拼接缝。
风管系统工作压力 P(Pa)
类 施工密封要求
管道内正压 管道内负压
别
微 P≤125 P≥-125 接缝及接管连接处应严密
压
低 1256.0m/s)。
2、曳引式电梯。从系统功能分：由曳引系统、导向系统、轿厢系统、门系统、重量平
衡系统、驱动系统、控制系统和安全保护系统等组成。从空间占位分：由机房、井道、
轿厢、层站四大部分组成。
3、自动扶梯主要部件有梯级、牵引链条及链轮、导轨系统、主传动系统(包括电动机、
减速装置、制动器及中间传动环节等)、驱动主轴、张紧装置、扶手系统、上下盖板、
梳齿板、扶梯骨架、安全装置和电气系统等。
4、电梯制造厂提供的资料
(1)制造许可证明文件。
(2)电梯整机型式试验合格证书或报告书。
(3)产品质量证明文件，注有制造许可证明文件编号、该电梯的产品出厂编号、主要技
术参数、门锁装置、限速器、安全钳、缓冲器、含有电子元件的安全电路、轿厢上行超
速保护装置、驱动主机、控制柜等安全保护装置和主要部件的型号和编号等内容，并且
有电梯整机制造单位的公章或检验合格章以及出厂日期。
(4)门锁装置、限速器、安全钳、缓冲器、含有电子元件的安全电路、轿厢上行超速保
护装置、驱动主机、控制柜等安全保护装置和主要部件的型式试验合格证书，以及限速
器和渐进安全钳的调试证书。
(5)机房或者设备间及井道布置图，其顶层高度、底坑深度、楼层间距、井道内防护、
安全距离、井道下方人可以进入空间等满足安全要求。
(6)电气原理图，包括动力电路和连接电气安全装置的电路。
(7)安装使用维护说明书。
上述文件如为复印件则必须经电梯整机制造单位加盖公章或者检验合格章；对于进口电
梯，则应当加盖国内代理商的公章。
5、电梯安装单位提供的资料
(1)安装许可证和安装告知书。
(2)审批手续齐全的施工方案。
(3)施工现场作业人员持有的特种设备作业证。
6、电梯准用程序
(1)电梯安装单位自检试运行结束后，由制造单位负责进行校验和调试。
(2)电梯检验和调试符合要求后，并经监督检验合格，可以交付使用。
(3)获得准用许可后，按规定办理交工验收手续。
7、曳引式电梯安装程序
设备进场验收→土建交接检验→井道照明及电气安装→井道测量放线→导轨安装→ 曳
引机(主机)安装→限速器安装→机房电气装置安装→轿厢、安全钳及导靴安装→轿厢电
气安装→缓冲器安装→对重安装→曳引钢丝绳、悬挂装置及补偿装置安装→开门机、轿
门和层门安装→层站电气安装→调试→检验及试验→验收。
第 41 页2025一建机电案例背诵点（默写本） 课程咨询微信：cms3619727 zz125929025
8、土建交接验收
(2)轿厢缓冲器支座下的底坑地面应能承受满载轿厢静载 4倍的作用力。
(3)厅门预留孔必须设有高度不小于 1200mm 的安全保护围封(安全防护门),采用左右开
启方式，不能上下开启，应有足够的强度，保护围封下部应有高度不小于100mm 的踢脚
板，机房通向井道的预留孔设置临时盖板。
(4)电梯主电源开关应能切断电梯正常使用情况下的最大电流。机房电源中性线和接地
线应分开，接地装置的接地电阻值不应大于4Ω。
(5)在机房入口处应设有一个照明电源控制开关。电梯井道内应设置永久性电气照明，
井道照明电压宜采用 36V 安全电压，井道内照度不得小于 50lx, 井道最高点和最低点
0.5m 内应各装一盏灯，中间灯间距不超过7m, 并分别在机房和底坑设置控制开关。
9、导轨安装
(1)井道测量应依据电梯厂家提供的井道布置图进行，制作样板架进行井道测量放线，
测量用的线坠重量一般为5kg, 超高层的电梯井道，可相应增加线坠的重量。
(2)导轨支架安装，每根导轨不应少于 2个支架，支架间距不宜大于2.5m。在混凝土结
构上可采用锚栓(如膨胀螺栓等)固定，导轨下端应安装在井道地面的导轨座上。
(3)导轨采用压导板固定在支架上，支架与导轨背面之间的垫片厚度不宜超过3mm, 垫片
不宜超过3片，当导轨支架与导轨背面之间的垫片厚度大于3mm、小于 7mm 时，垫片之
间要点焊，若超过7mm时，应先用与导轨宽度相同的钢板垫入，再用垫片进行调整，调
整完毕后逐个拧紧压导板和导轨连接板螺栓。
(4)每列导轨的工作面(包括侧面和顶面)与安装基准线的允许偏差：轿厢导轨和设有安
全钳的对重导轨不应大于0.6mm/5m; 不设安全钳的对重导轨不应大于1.0mm/ 5m。两列
轿厢导轨顶面间的距离允许偏差为 0～+2mm, 两列对重导轨顶面间的距离允许偏差为
0~+3mm。
(5)轿厢导轨和设有安全钳的对重导轨工作面接头处不应有连续缝隙，导轨接头处台阶
不应大于 0.05mm。不设安全钳的对重导轨接头处缝隙不应大于 1.0mm,导轨工作面接头
处台阶不应大于0.15mm。可用钢板尺靠在导轨工作面上，用塞尺检查。导轨接头处修平
长度应大于200mm, 当电梯额定速度≥2.5m/s 时，其导轨接头处修平长度应大于300mm。
10、轿厢及对重(平衡重)系统安装
(1)当轿顶外侧边缘至井道壁水平方向的自由检查距离大于0.3m时，轿顶应装设防护栏
及警示性标识。当在距轿底面 1.1m 以下使用玻璃轿壁时，必须在距轿底面 0.9~ 1m 的
高度安装扶手，且扶手必须独立地固定，不得与玻璃相关。
(2)当轿厢有反绳轮时，反绳轮应设置防护装置和挡绳装置。当对重架有反绳轮时，反
绳轮应设置防护装置和挡绳装置。绳头组合必须安全可靠，且每个绳头组合必须安装防
螺母松动和脱落的装置。
(3)钢丝绳严禁有死弯，当轿厢悬挂在两根钢丝绳或链条上，且其中一根钢丝绳或链条
发生异常相对伸长时，装设的电气安全开关应动作可靠。
(4)随行电缆严禁有打结和波浪扭曲现象，随行电缆在运行中应避免与井道内其他部件
碰撞。当轿厢完全压在缓冲器上时，随行电缆不得与底坑地面接触。
11、安全部件安装
(1)限速器安装。限速器外观应清洁无油污，动作速度整定封记完好，且无拆动痕迹。
限速器上应标有与电梯运行方向相同的上、下方向箭头及文字说明。限速器安装完毕后
要进行联动试验，带动轿厢安全钳动作后，曳引钢丝绳在曳引轮上应出现打滑现象。绳
第 42 页2025一建机电案例背诵点（默写本） 课程咨询微信：cms3619727 zz125929025
轮轮缘端面相对水平面的垂直度不应大于2/1000。
(3)缓冲器安装。缓冲器应无锈蚀、油路通畅，并按说明书要求注满缓冲器油。液压缓
冲器柱塞铅垂度不应大于0.5%。轿厢、对重的缓冲器撞板中心与缓冲器中心的偏差不应
大于20mm。当轿厢或对重底部使用多个缓冲器时，各缓冲器顶面与轿厢或对重之间的距
离偏差不应大于 2mm。缓冲器缓冲距离应依据电梯设计要求进行调整，并在井道壁上做
出尺寸标记。缓冲器动作试验时，其柱体从完全压缩到完全复位，时间不能大于120s, 缓
冲器在未恢复到正常位置前，电气开关不能复位，电梯不能启动。
12、电气安装
(1)机房和井道内应按设计要求配线，护套电缆可明敷于井道或机房，但不得明敷于地
面。
(2)电气设备、导管及线槽的外露可导电部分应当与保护线(PE) 连接，接地支线应分别
直接接至接地干线上，不得互相连接后再接地。
(3)动力和电气安全装置的导体之间和导体对地之间的绝缘电阻不得小于0.5MΩ。
13、电梯整机验收
(1)动力电路、控制电路、安全电路必须有与负载匹配的短路保护装置；动力电路必须
有过载保护装置。三相电源应有断相、错相保护功能，使电梯不发生危险故障。
(4)上、下极限开关必须是安全触点，在端站位置进行动作试验时必须动作正常。在轿
厢或对重接触缓冲器之前必须动作，且缓冲器安全压缩时，保持动作状态。上、下极限
开关是限位开关不动作后的第二层保护， 一旦动作将切断主电源，需要复位才能重启。
其位置在井道顶层和底层， 一般安装在导轨端，动作距离为50～100mm。
(5)对瞬时式安全钳，轿厢应载有均匀分布的额定载重量；对渐进式安全钳，轿厢应载
有均匀分布的125%额定载重量。
(6)层门与轿门试验时，每层层门必须能够用三角钥匙正常开启，当一个层门或轿门非
正常打开时，电梯严禁启动或继续运行。
(7)电梯曳引能力试验时，轿厢在行程上部范围空载上行及行程下部范围载有 125%额定
载重量下行，分别停层3 次以上，轿厢必须可靠地制停(空载上行工况应平层)。轿厢载
有125%额定载重量以正常运行速度下行时，切断电动机与制动器供电，电梯必须可靠制
动。当对重完全压在缓冲器上，且驱动主机按轿厢上行方向连续运转 时，空载轿厢严
禁向上提升。
(8)电梯安装后应进行运行试验；轿厢分别在空载、额定载荷工况下，按电梯设计规定
的每小时启动次数和负载持续率各运行1000 次(每天不少于8h), 电梯应运行平稳、制
动可靠、连续运行无故障。
14、液压电梯安装
(3)液压泵站及液压顶升机构安装牢固，油缸中心位移偏差应不大于 2mm, 缸体垂直度
严禁大于0.4‰;油缸校正后，用油缸固定架及抱箍将油缸固定，并安装导靴及油杯。
(4)液压泵站上的溢流阀应设定在系统压力为满载压力的 140%～170%时动作；液压泵站
应设有过载保护，安全阀的调定压力不应超过额定工作载荷时压力的 120%。当液压油
达到产品设计温度时，温升保护装置必须动作，使液压电梯停止运行。
(5)液压系统压力试验合格规定：轿厢停靠在最高层站，在液压顶升机构和截止阀之间
施加200%的满载压力，持续5min 后，液压系统应完好无损。采用多个液压油缸并行工
作的直顶式液压电梯，运行时的轿底倾斜度不应大于5%。
第 43 页2025一建机电案例背诵点（默写本） 课程咨询微信：cms3619727 zz125929025
15、自动扶梯(或自动人行道)安装程序
设备进场验收→土建交接检验→桁架吊装就位→轨道安装→扶手带等构配件安装→ 安
全装置安装→机械调整→电气装置安装→调试检验→试运行→验收。
16、土建交接验收
(1)建设单位、监理单位、土建单位、安装单位共同参与土建工程的验收，并办理交接
手续。确认现场的水平基准线标记和中心线标记；按设计图纸(土建图)的要求检查支撑
端之间的距离、底坑的长宽高、提升高度和对角线长度；自动扶梯(或自动人行道)上、
下支撑面预埋钢板符合设计要求。
(2)井道周围必须设有保证安全的栏杆或屏障，其高度严禁小于1.2m。
(3)根据电梯设备供应商提供的电梯设备进场所需通道和搬运空间，检查确认是否有足
够空间位置用于桁架的运输吊装。
17、桁架吊装
桁架吊装到建筑楼层结构预留孔支撑端，桁架支撑角钢搭接的建筑楼层结构支撑端的部
分必须大于角钢宽度的 2/3。用水平仪检查，第一块梯级的水平度不大于 1/1000,可通
过加减垫片调整其水平度，桁架安装应牢固。
梯级安装
梯级的安装、拆卸只能在下部驱动的回转部；安装前在梯级轴上面均匀涂抹润滑油脂，
由下部驱动回转处开始安装梯级；测量梯级和链条之间的位置，使左右距离相等，将尼
龙轴套靠紧梯级，确认梯级左右的尺寸后拧紧隔箍，运行梯级一圈，确认梯级与其他部
件无碰撞后，再安装剩余梯级。
18、设备性能验收
(1)自动扶梯(或自动人行道)的性能试验，在额定频率和额定电压下，梯级、踏板或胶
带沿运行方向空载时的速度与额定速度之间的允许偏差为±5%;扶手带的运行速度相对
梯级、踏板或胶带速度的允许偏差为0～+2%。
3.6 消防工程施工技术
1、细水雾灭火系统
细水雾灭火系统由供水装置、过滤装置、控制阀、细水雾喷头等组件和供水管道组成，
是能自动和人工启动并喷放细水雾进行灭火或控火的固定灭火系统。按供水方式 (主要
是按照驱动源类型)可以划分为泵组、瓶组式及其他形式。
2、自动跟踪定位射流灭火系统
自动跟踪定位射流灭火系统是以水为射流介质，利用探测装置对初期火灾进行自动探测、
跟踪、定位，并运用自动控制方式来实现射流灭火的固定灭火系统，包括灭火装置、探
测装置、控制装置、水流指示器、模拟末端试水装置以及管网、供水设施等主要组件。
3、泡沫灭火系统
泡沫灭火系统主要由泡沫消防输送泵、泡沫液储罐、泡沫比例混合器、泡沫产生装置、
控制阀门及管道等组成。
(1)按产生泡沫倍数的不同分为低倍数泡沫灭火系统、中倍数泡沫灭火系统和高倍数泡
第 44 页2025一建机电案例背诵点（默写本） 课程咨询微信：cms3619727 zz125929025
沫灭火系统三类。
① 低倍数泡沫灭火系统：发泡倍数低于20 的灭火系统。
② 中倍数泡沫灭火系统：发泡倍数介于20~200 的灭火系统。
③ 高倍数泡沫灭火系统：发泡倍数高于200 的灭火系统。
4、自动喷水灭火系统施工程序：干管安装 →报警阀安装 →立管安装 →分层干、支管
安装→喷洒头支管安装→管道试压→管道冲洗→减压装置安装→报警阀配件及其他组
件安装 →喷洒头安装 →系统通水调试。
(4)水喷雾灭火系统施工程序：支吊架制作、安装→管道安装→管道冲洗→管道试压→
吹扫 →喷头安装→控制阀组部件安装→系统调试。
(5)细水雾灭火系统施工程序：储水储气瓶组的安装→泵组及控制柜安装→管道试压、
冲洗、吹扫→细水雾喷头安装→系统调试。
(6)消防水炮灭火系统施工程序：干管安装→立管安装→分层干、支管安装→管道试压
→管道冲洗→消防水炮安装→动力源和控制装置安装 →系统调试。
(7)自动跟踪定位射流灭火系统施工程序：干管安装→立管安装→分层干、支管安装→
管道试压→管道冲洗→灭火装置及附件安装→动力源和探测、控制装置安装→系统调试。
5、消防给水及消火栓灭火系统施工技术要求
(1)消防水泵出水管上应安装消声止回阀、控制阀和压力表；系统的总出水管上还应安
装压力表和压力开关；安装压力表时应加设缓冲装置。压力表和缓冲装置之间应安装旋
塞；压力表量程在没有设计要求时，应为系统工作压力的 2～2.5 倍。
(2)消防水泵接合器的安装，应按接口、本体、连接管、止回阀、安全阀、放空管、控
制阀的顺序进行，止回阀的安装方向应使消防用水能从消防水泵接合器进入系统。
(3)地下式消火栓顶部进水口或顶部出水口应正对井口。顶部进水口或顶部出水口与消
防井盖底面的距离不应大于0.4m。
(4)室内消火栓栓口不应安装在门轴侧；消火栓栓口中心距地面应为1.1m。
(5)室内消火栓安装完成后，应取屋顶层(或水箱间内)试验消火栓和首层取两处消火栓
做试射试验，达到设计要求为合格。
(6)消火栓系统的调试应包括：水源调试和测试；消防水泵调试；稳压泵或稳压设施调
试；减压阀调试；消火栓调试；自动控制探测器调试；干式消火栓系统的报警阀等快速
启闭装置调试，并应包含报警阀的附件电动或电磁阀等阀门的调试；排水设施调试；联
锁控制试验。
6、自动喷水灭火系统安装要求
(1)自动喷水灭火系统的管道横向安装宜设 2‰～5‰的坡度，且应坡向排水管；当局部
区域难以利用排水管将水排净时，应采取相应的排水措施。
(2)喷头的商标、型号、公称动作温度、响应时间指数(RTI)、制造厂及生产日期等标志
应齐全；闭式喷头安装前应进行密封性能试验，以无渗漏、无损伤为合格。喷头安装必
须在系统试压、冲洗合格后进行。喷头安装应使用专用扳手，严禁利用喷头的框架施拧。
(3)报警阀组的安装应在供水管网试压、冲洗合格后进行。安装时应先安装水源控制阀、
报警阀，然后进行报警阀辅助管道的连接。
(4)水流指示器安装时应使电器元件竖直安装在水平管道上侧，其动作方向应和水流方
向一致。
(5)自动喷水灭火系统的调试应包括：水源测试；消防水泵调试；稳压泵调试；报警阀
第 45 页2025一建机电案例背诵点（默写本） 课程咨询微信：cms3619727 zz125929025
调试；排水设施调试；联动试验。
7、水喷雾灭火系统安装要求
(1)雨淋报警阀组的安装应在供水管网试压、冲洗合格后进行。安装时应先安装水源控
制阀、雨淋报警阀，再进行雨淋报警阀辅助管道的连接。水源控制阀、雨淋报警阀与配
水干管的连接应使水流方向一致。
(2)喷头应在系统试压、冲洗、吹扫合格后进行安装。
(3)系统调试应包括：水源测试；动力源和备用动力源切换试验；消防水泵调试；稳压
泵调试；雨淋报警阀、电动控制阀、气动控制阀的调试；排水设施调试；联动试验。
8、细水雾灭火系统安装要求
(1)储水瓶组、储气瓶组安装、固定和支撑应稳固，压力表应朝向操作面，安装高度和
方向应一致。
(2)当系统采用柱塞泵时，泵组安装后应充装润滑油并检查油位。
(3)系统中过滤器的材质应为不锈钢、铜合金等耐腐蚀的金属材料；过滤器的网孔孔径
不应大于喷头最小喷孔孔径的80%。
(4)喷头安装应在管道试压、吹扫合格后进行。喷头与管道的连接宜采用端面密封或 O
型圈密封，不应采用聚四氟乙烯、麻丝、胶粘剂等密封材料。
9、固定消防炮灭火系统安装要求
(1)泡沫液(干粉)进场时应由建设单位、监理工程师和供货方现场组织检查，并共同取
样留存，留存数量按全项检测需要量确定。
(2)消防炮安装应在供水管线系统试压、冲洗合格后进行。
(3)固定消防炮灭火系统施工完毕后，应做喷射功能调试。
10、自动跟踪定位射流灭火系统安装要求
(1)气压稳压装置安装时，四周应设检修通道，其宽度不宜小于 0.7m, 气压稳压装置顶
部至楼板或梁底的距离不宜小于0.6m。
(2)模拟末端试水装置的出水应采取间接排水方式，且应具备良好的排水能力。
(3)系统调试应包括：水源调试和测试；消防水泵调试；气压稳压装置调试；自动控制
阀和灭火装置手动控制功能调试；系统的主电源和备用电源切换测试；系统自动跟踪定
位灭火模拟调试；模拟末端试水装置调试；系统自动跟踪定位射流灭火试验；联动控制
调试。
11、消防水泵调试要求
消防水泵应采取自灌式吸水；消防水泵控制柜应位于消防水泵控制室或消防水泵房内，
在平时应使消防水泵处于自动启泵状态，且应具有机械应急启泵功能，机械应急启泵时，
消防水泵应能在接受火警后5min 内进入正常运行状态。
(1)以自动直接启动或手动直接启动消防水泵时，消防水泵应在 55s 内投入正常运行，
且应无不良噪声和振动。
(2)以备用电源切换方式或备用泵切换启动消防水泵时，消防水泵应分别在1min 或2min
内投入正常运行。
(4)消防水泵零流量时的压力不应超过设计额定压力的 140%;当出流量为设计额定流量
的150%时，其出口压力不应低于设计额定压力的65%。
第 46 页2025一建机电案例背诵点（默写本） 课程咨询微信：cms3619727 zz125929025
12、稳压泵调试要求
(1)当达到设计启动压力时，稳压泵应立即启动；当达到系统停泵压力时，稳压泵应自
动停止运行；稳压泵启停应达到设计压力要求。
(2)能满足系统自动启动要求，且当消防主泵启动时，稳压泵应停止运行。
(3)稳压泵在正常工作时每小时的启停次数应符合设计要求，且不应大于15次/h。
(4)稳压泵启停时系统压力应平稳，且稳压泵不应频繁启停。
13、减压阀调试要求
(1)减压阀的阀前阀后动静压力应满足设计要求。
(2)减压阀的出流量应满足设计要求，当出流量为设计额定流量的 150%时，阀后动压不
应小于额定设计压力的65%。
(3)减压阀在小流量、设计额定流量和额定流量的 150%时不应出现噪声明显增加。
(4)测试减压阀的阀后动静压差应符合设计要求。
14、末端试水装置应由试水阀、压力表以及试水接头组成。试水接头出水口的流量系数，
应等同于同楼层或防火分区内的最小流量系数洒水喷头。末端试水装置的出水，应采取
孔口出流的方式排入排水管道，排水立管宜设伸顶通气管，且管径不应小于75mm。
其他防火分区、楼层均应设置DN25 的试水阀。
15、气体灭火系统施工技术要求
(1)灭火剂储存装置安装后，泄压装置的泄压方向不应朝向操作面。低压二氧化碳灭火
系统的安全阀应通过专用的泄压管接到室外。
(2)灭火剂输送管道安装完成后，应进行强度试验和气压严密性试验，并达到合格。
(3)安装在吊顶下的不带装饰罩的喷嘴，其连接管道管端螺纹不应露出吊顶；安装在吊
顶下的带装饰罩的喷嘴，其装饰罩应紧贴吊顶。
(4)气体灭火系统的调试项目应包括模拟启动试验、模拟喷气试验和模拟切换操作试验。
16、泡沫灭火系统施工技术要求
(1)常压钢质泡沫液储罐应进行盛水试验，试验压力应为储罐装满水后的静压力，试验
时间不应小于1h, 目测应无渗漏。
(2)管线式比例混合器应安装在压力水的水平管道上或串接在消防水带上，并应靠近储
罐或防护区，其吸液口与泡沫液储罐或泡沫液桶最低液位的高度不得大于 1.0m。
(3)管道安装完毕应进行水压试验，试验压力为设计压力的 1.5 倍；试验前应将泡沫产
生装置、泡沫比例混合器(装置)隔离。
(4)地上式泡沫消火栓应垂直安装，其大口径出液口应朝向消防车道。
(5)泡沫灭火系统的调试包括：动力源和备用动力的切换试验；水源的测试；消防泵和
稳压设备的试验；泡沫比例混合装置的调试；泡沫产生装置的调试；报警阀的调试；泡
沫消火栓的冷喷试验；泡沫灭火系统的喷水和喷泡沫试验等。
17、防排烟系统施工技术要求
(1)排烟风管的隔热层应采用厚度不小于40mm 的不燃绝热材料。
(2)排烟风管法兰垫片应为不燃材料，垫片厚度不应小于3mm。
(3)排烟防火阀的安装方向、位置应正确。排烟防火阀应顺气流方向关闭。防火分区隔
第 47 页2025一建机电案例背诵点（默写本） 课程咨询微信：cms3619727 zz125929025
墙两侧的防火阀，距墙表面不应大于200mm。排烟防火阀应设独立的支吊架。
(4)防排烟风机应设在混凝土或钢架基础上，且不应设置减振装置；若排烟系统与通风
空调系统共用且需要设置减振装置时，不应使用橡胶减振装置。
(5)风管与风机的连接宜采用法兰连接，或采用不燃材料的柔性短管连接。当风机仅用
于防烟、排烟时，不宜采用柔性连接。
(6)风管系统安装完成后，应进行严密性检验；防排烟风管的允许漏风量应按中压系统
风管确定。
(7)防排烟系统调试应包括设备单机调试和系统联动调试，主要调试内容包括：排烟防
火阀的调试，常闭送风口、排烟阀或排烟口的调试，活动挡烟垂壁的调试，自动排烟窗
的调试，送风机、排烟风机的调试，机械加压系统风速及余压的调试，机械排烟系统风
速和风量的调试，以及机械加压送风系统、机械排烟系统、自动排烟窗和活动挡烟垂壁
的联动调试等。
18、具有下列情形之一的特殊建设工程，建设单位应当向本行政区域内地方人民政府住
房和城乡建设主管部门申请消防设计审查，并在建设工程竣工后向消防设计审查验收主
管部门申请消防验收。
① 建筑总面积大于20000m²的体育场馆、会堂，公共展览馆、博物馆的展示厅。
② 建筑总面积大于15000m²的民用机场航站楼、客运车站候车室、客运码头候船厅。
③ 建筑总面积大于10000m²的宾馆、饭店、商场、市场。
④ 建筑总面积大于2500m²的影剧院，公共图书馆的阅览室，营业性室内健身、休闲场
馆，医院的门诊楼，大学的教学楼、图书馆、食堂，劳动密集型企业的生产加工车间，
寺庙、教堂。
⑤ 建筑总面积大于 1000m²的托儿所、幼儿园的儿童用房，儿童游乐厅等室内儿童活动
场所，养老院、福利院，医院、疗养院的病房楼，中小学校的教学楼、图书馆、食堂，
学校的集体宿舍，劳动密集型企业的员工集体宿舍。
⑦国家工程建设消防技术标准规定的一类高层住宅建筑。
⑧ 城市轨道交通、隧道工程，大型发电、变配电工程。
⑨ 生产、储存、装卸易燃易爆危险物品的工厂、仓库和专用车站、码头，易燃易爆气
体和液体的充装站、供应站、调压站。
⑩ 国家机关办公楼、电力调度楼、电信楼、邮政楼、防灾指挥调度楼、广播电视楼、
档案楼。
⑪ 单体建筑面积大于40000m²或者建筑高度超过50m 的公共建筑。
(4)依法应当经消防设计审查、消防验收的建设工程，未经审查或者审查不合格的，不
得组织施工；未经消防验收或者消防验收不合格的，禁止投入使用；其他建设工程经依
法抽查不合格的，应当停止使用。
19、特殊建设工程消防验收的条件
(1)完成工程消防设计和合同约定的消防各项内容。
(2)有完整的工程消防技术档案和施工管理资料(含涉及消防的建筑材料、建筑构配件和
设备的进场试验报告)。
(3)建设单位对工程涉及消防的各分部分项工程验收合格；施工、设计、工程监理、技
术服务等单位确认工程消防质量符合有关标准。
(4)消防设施性能、系统功能联调联试等内容检测合格。
第 48 页2025一建机电案例背诵点（默写本） 课程咨询微信：cms3619727 zz125929025
20、特殊建设工程消防验收所需资料
(1)消防验收申报表。
(2)工程竣工验收报告。
(3)涉及消防的建设工程竣工图纸。
21、局部消防验收
对于大型特殊建设工程需要局部投入使用的部分，根据建设单位的申请，可实施局部建
设工程消防验收。
22、其他建设工程的消防验收备案与抽查
(1)其他建设工程，建设单位应当在工程竣工验收合格之日起 5 个工作日内，报消防设
计审查验收主管部门申请消防验收备案。
(2)消防设计审查验收主管部门对备案的其他建设工程实行抽查管理。抽查工作推行“双
随机、 一公开”制度，随机抽取检查对象，随机选派检查人员；抽取比例由省、自治
区、直辖市人民政府住房和城乡建设主管部门向社会公示，抽查结果向社会公示。
(3)其他建设工程经依法抽查不合格的，应当停止使用。
第 49 页2025一建机电案例背诵点（默写本） 课程咨询微信：cms3619727 zz125929025
第 4 章工业机电工程安装技术
4.1 机械设备安装技术
1、设备基础混凝土强度的验收要求
(1)基础施工单位应提供设备基础质量合格证明文件，主要检查验收其混凝土配合比、
混凝土养护及混凝土强度是否符合设计要求。
(2)如果对设备基础的强度有怀疑时，可请有检测资质的工程检测单位对基础的强度进
行复测。
(3)重要的设备基础应做预压强度试验，预压合格并有预压沉降详细记录。
2、设备基础位置、标高和几何尺寸的验收要求
(1)基础的位置、标高和几何尺寸应符合设计图规定，并有验收资料或记录。
(2)设备基础位置和尺寸的主要检查项目：基础的坐标位置；不同平面的标高；平面外
形尺寸；凸台上平面外形尺寸；凹槽尺寸；平面的水平度；基础的垂直度；预埋地脚螺
栓的标高和中心距；预埋地脚螺栓孔的中心线位置、深度和孔壁垂直度；预埋活动地脚
螺栓锚板的标高、中心线位置、带槽锚板和带螺纹孔锚板的平整度等。
(3)检查基础坐标、中心线位置时，应沿纵、横两个方向测量，并取其中的最大值。
直埋地脚螺栓
② 直埋地脚螺栓中心距、标高及露出基础长度应符合设计或规范要求，中心距应在其
根部和顶部沿纵、横两个方向测量，标高应在其顶部测量。
③直埋地脚螺栓的螺母和垫圈应配套，螺纹和螺母应保护完好。
胀锚地脚螺栓
② 胀锚地脚螺栓中心到基础边缘的距离不小于 7 倍的胀锚地脚螺栓直径；安装胀锚地
脚螺栓的基础强度不得小于 10MPa; 钻孔处不得有裂缝，钻孔直径和深度应与胀锚地脚
螺栓相匹配。
4、机械设备安装的一般程序：开箱检查→基础检查验收→基础测量放线→垫铁设置→
吊装就位→安装调整→ 固定与灌浆→零部件清洗与装配→润滑与加油→试运行→验收。
4、开箱检查
检查设备名称、规格和型号，
重要零部件需按标准进行检查验收；
随机技术文件 (如使用说明书、合格证明书和装箱清单等)及专用工具；
有无缺损件，表面有无损坏和锈蚀；
其他需要记录的事项。
5、垫铁设置
(2)通过调整垫铁的厚度，可使设备安装达到设计或规范要求的标高和水平度；把设备
重量、工作载荷和拧紧地脚螺栓产生的预紧力通过垫铁均匀地传递到基础。
垫铁的设置要求
(1)垫铁与设备基础之间应接触良好；每组垫铁应放置整齐平稳、接触良好。
(2)每个地脚螺栓旁边至少应有一组垫铁，并应设置在靠近地脚螺栓和底座主要受力部
第 50 页2025一建机电案例背诵点（默写本） 课程咨询微信：cms3619727 zz125929025
位下方。
(3)设备底座有接缝处的两侧，应各设置一组垫铁，每组垫铁的块数不宜超过5块。
(4)放置平垫铁时，厚的宜放在下面，薄的宜放在中间，垫铁的厚度不宜小于2mm。设备
调平后，每组垫铁均应压紧。
(5)垫铁端面应露出设备底面外缘，平垫铁宜露出 10～30mm, 斜垫铁宜露出 10~ 50mm,
垫铁组伸入设备底座底面的长度应超过设备地脚螺栓的中心。
(6)除铸铁垫铁外，设备调整完毕后各垫铁相互间用定位焊焊牢。
6、设备无垫铁安装施工要求
采用无收缩灌浆料或环氧树脂做二次灌浆的机器设备宜采用无垫铁安装。
(1)根据设备重量、底座结构，确定临时支撑件或调整螺钉的位置和数量。
(2)设备底座上设有安装用调整螺钉时，其调整螺钉支承板上表面水平度允许偏差不大
于1/1000,且与基础接触面积不小于 50%,相邻支承板的顶面标高偏差宜小于 ±2mm。
(3)采用无收缩混凝土或自密实灌浆料，捣实灌浆层，达到设计强度的 75%以上时，撤
出调整工具，再次紧固地脚螺栓，复查设备精度，将临时支撑件的空隙用灌浆料填实。
7、安装调整
(1)设备调整应根据设备技术文件或规范要求的精度等级，调整设备自身和相互位置状
态，例如：设备的中心位置、水平度、垂直度、平行度等。
(2)精度检测是检测设备、零部件之间的相对位置误差，例如：垂直度、平行度、同轴
度等。
8、固定与灌浆
(1)设备粗找正后，对地脚螺栓孔进行灌浆，即一次灌浆。设备精找正、地脚螺栓紧固、
检测项目合格后对设备底座和基础间进行灌浆，即二次灌浆。对于解体设备应先将底座
就位固定后，再进行上部设备部件的组装。
(2)设备灌浆可使用的灌浆料很多，例如：细石混凝土、无收缩混凝土、微膨胀混凝土
和其他灌浆料(如CGM 高效无收缩灌浆料、RG 早强微胀灌浆料)等，其配制、 性能和养
护应符合有关规定。
二次灌浆的技术要求
(1)灌浆一般宜采用细碎石混凝土或水泥浆，其强度等级比基础的混凝土等级高一级。
(3)当灌浆层与设备底座面接触要求较高时，宜采用无收缩混凝土或水泥砂浆。灌浆层
厚度不应小于25mm, 如仅用于固定垫铁或防止油、水进入的灌浆层，且灌浆无困难时，
其厚度可小于25mm。
(4)灌浆前应设外模板，外模板至设备底座面外缘的距离不宜小于 60mm, 模板拆除后表
面应进行抹面处理，当设备底座下不需要全部灌浆，且灌浆层需承受设备负荷时，应设
内模板。
(5)灌浆工作一定要一次灌完，安装精度要求高的设备二次灌浆，应在精平后 24h 内灌
浆，否则应对安装精度重新检查测量。
9、零部件清洗与装配
(1)对于解体机械设备和超过防锈保存期的整体机械设备，应进行拆卸、清洗与装配。
(2)设备装配步骤：组合件装配 →部件装配 → 总装配。
第 51 页2025一建机电案例背诵点（默写本） 课程咨询微信：cms3619727 zz125929025
10、典型零部件的装配
典型零部件装配是机械设备安装方法的重要组成部分。主要包括：螺纹连接件装配、过
盈配合件装配、齿轮装配、联轴器装配、轴承装配等
(1)螺纹连接件装配
② 有预紧力要求的螺纹连接常用的紧固方法：定力矩法、测量伸长法、液压拉伸法、
加热伸长法。
(2)过盈配合件装配
过盈配合件的装配方法，一般采用压入装配、低温冷装配和加热装配法，而在安装现场，
主要采用加热装配法。
11、滑动轴承装配
① 瓦背与轴承座孔的接触要求、上下轴瓦中分面的接合情况、轴瓦内孔与轴颈的接触
点数，应符合随机技术文件的规定。对于厚壁轴瓦，在未拧紧螺栓时，用 0.05mm 塞尺
从外侧检查上下轴瓦接合面，任何部位塞入深度应不大于接合面宽度的 1/3;对于薄壁轴
瓦，在装配后，在中分面处用 0.02mm 的塞尺检查，不应塞入。薄壁轴瓦的接触面不宜
研刮。
② 轴颈与轴瓦的侧间隙可用塞尺检查，单侧间隙应为顶间隙的1/2～2/3。轴颈与 轴瓦
的顶间隙可用压铅法检查，铅丝直径不宜大于顶间隙的3 倍；顶间隙计算值应符合规定。
12、滚动轴承装配
装配方法有压装法和温差法两种。
① 采用压装法装配时，压入力应通过专用工具或在固定圈上垫以软金属棒、金属套传
递，不得通过轴承的滚动体和保持架传递压入力。
② 采用温差法装配时，应均匀地改变轴承的温度，轴承的加热温度不应高于 120℃,冷
却温度不应低于-80℃。
③ 轴承外圈与轴承座孔在对称于中心线 120°范围内、与轴承盖孔在对称于中心 线
90°范围内应均匀接触，且用0.03mm 的塞尺检查时，塞尺不得塞入轴承外圈宽度的 1/3。
④ 轴承装配后应转动灵活。采用润滑脂的轴承，应在轴承 1/2 空腔内加注规定的润滑
脂；采用稀油润滑的轴承，不应加注润滑脂。
13、影响设备安装精度的因素
① 设备基础对安装精度的影响主要是强度、沉降和抗振性能。
① 地脚螺栓对安装精度的影响主要是紧固力和垂直度。
① 垫铁埋设对安装精度的影响主要是承载面积和接触情况。
① 设备灌浆对安装精度的影响主要是强度和密实度。
设备制造对安装精度的影响主要是加工精度和装配精度。
② 解体设备的装配精度将直接影响设备的运行质量，包括各运动部件之间的相对运动
精度，配合面之间的配合精度和接触质量。
③ 现场组装大型设备各运动部件之间的相对运动精度包括直线运动精度、圆周运动精
度、传动精度等。
④ 配合精度是指配合表面之间达到规定的配合间隙或过盈的接近程度。
第 52 页2025一建机电案例背诵点（默写本） 课程咨询微信：cms3619727 zz125929025
⑤ 接触质量是指配合表面之间的接触面积的大小和分布情况。
设备基准件的安装精度包括标高差、水平度、铅垂度、直线度、平行度等，将直接影响
设备各部件间的相互位置精度和相对运动精度。
① 测量误差对安装精度的影响主要是仪器精度和基准精度。
② 测量过程包括测量对象、计量单位、测量方法和测量精度四个要素。
③ 主要形状误差有直线度、平面度、圆度、圆柱度等。主要位置误差有平行度、垂直
度、倾斜度、同轴度、 对称度等。
④ 设备检测基准的选择，直接关系到整台设备安装、找正、找平的质量。
应选择在正确的部位。通常在加工面或轴线上检测。
当设备有多个加工面和轴线时，应选择在主要工作面或主要工作轴线上。检测应减少中
间环节，避免积累偏差。检测应注意环境的影响，
环境因素对安装精度的影响主要是设备基础温度变形、设备温度变形和恶劣环境场所。
① 设备基础温度变形。气温升高时，上部温度比下部温度高，设备基础中间上拱；气
温下降时，上部温度比下部温度低，设备基础中间下陷。
③ 恶劣环境场所，主要是指生产与安装工程同时进行，严重影响作业人员视线、听力、
注意力等，可能造成安装质量偏差。
14、安装精度的控制方法
(1)提高安装精度的方法
① 从人、机、料、法、环等方面着手，尽量排除和避免影响安装精度的诸因素。
② 根据设备的设计精度、结构特点，选择适当、合理的装配和调整方法。采用可补偿
件的位置或选择装入一个或一组合适的固定补偿件的办法调整，抵消过大的安装累积误
差。
③ 选择合理的检测方法，包括测量器具和测量方法，其精度等级应与被检测设备的精
度要求相适应。
④ 必要时选用修配法，对补偿件进行补充加工，抵消过大的安装累积误差。
⑤ 设备安装允许有一定的偏差，在设备技术文件中一般会有规定，当设备技术文件中
无规定时，可按下列原则进行：有利于抵消设备附属件安装后重量的影响；有利于抵消
设备运转时产生的作用力的影响；有利于抵消零部件磨损的影响；有利于抵消摩擦面间
油膜的影响。
15、设备安装偏差方向的控制
① 补偿温度变化所引起的偏差
调整两轴心径向位移时，运行中温度高的一端(汽轮机、干燥机)应低于温度低的一端(发
电机、鼓风机、电动机),调整两轴线倾斜时，上部间隙小于下部间隙，调整两端面间隙
时选择较大值，使运行中温度变化引起的偏差得到补偿。
② 补偿受力所引起的偏差
③ 补偿使用过程中磨损所引起的偏差
装配中的许多配合间隙是可以在一个允许的范围内选择的。安装时间隙选择调整适当，
能补偿磨损带来的不良后果。
④ 设备安装精度偏差的相互补偿
控制其偏差方向，合理排列和分布，不产生偏差积累，而是产生相互补偿的效果，对机
组的运行是很有益的。例如：控制相邻辊道轴线与机组中心线垂直度偏差的方向相反，
控制相邻设备水平度偏差的方向相反，就可以减 少产品在机组运行中的跑偏。
第 53 页2025一建机电案例背诵点（默写本） 课程咨询微信：cms3619727 zz125929025
16、设备试运行步骤
1)设备调试
设备调试包括润滑、液压、气动、冷却、加热、电气、操作和控制等系统的单独模拟调
试；按生产工艺、操作程序和随机技术文件要求进行各动作单元、单机直至整机或成套
生产线的工艺动作试验完成。
2)单机试运行
按规定时间对单台设备进行全面考核，包括单体空载试运行和负荷试运行。设备单机试
运行的顺序是：先手动，后电动；先点动，后连续；先低速，后高速。
3)联动试运行
检查整条生产线或联动机组中各设备相互配合及按工艺流程的动作程序是否正确， 同
时也检查联锁装置是否灵敏可靠、信号装置是否准确无误。联动试运行应按设计规定的
联动程序进行或模拟进行。
4)负荷试运行
在投料的情况下，全面考核设备安装工程的质量，考核设备的性能、生产工艺和生产能
力，检验设计是否符合和满足正常生产的要求。负荷试运行应按生产工艺流程进行，需
要进行热负荷试运行的设备(如工业炉设备),则往往伴随着试生产进行。
17、设备试运行前应完成的工作
(1)机器及附属设备、管道等安装工作全部完成，施工记录及资料应齐全。
(2)与试运行有关的工艺管道及设备吹扫、清洗、气密完成。
(3)有碍试运行检查部位除外的保温、保冷及防腐等工作基本完成。
(4)与试运行有关的土建、水、气、汽等公用工程及电气、仪表控制系统施工结束。
(5)参加试运行的人员，熟知设备的构造、性能、设备技术文件、试运行工艺，掌握操
作规程。
18、设备单机试运行要求
单机试运行的目的是检验设备装配和安装的精度，验证设备在运转情况下的稳定性。验
证设备的传动、操纵、控制、润滑、液压、监测系统运行是否正常，发现并消除某些隐
蔽性的缺陷。
(1)试运行应按工艺流程进行，宜与机器设备监控系统同时试验。
(2)机器单机试运行的时间应符合产品技术文件规定或设计文件的要求。机器设备的单
机试运行时间宜为2h。如果单机试运行的机器设备带有变速箱或液力耦合器，按照产品
技术文件规定步骤和要求单独进行试运行和考核。
(3)机器单机试运行所采用的介质，根据设计文件及实际条件决定。若无特殊规定，宜
以水、空气或氮气为介质。
①以水为介质进行试运行所需的功率不得超过额定数值。
② 以空气或氮气为介质进行试运行时，所需的功率和压缩后的温升不得超过额定数值，
若超过额定数值时，需调整试运行参数或采用规定的介质进行试运行。
19、试运行过程中的要求：
① 检查各主要部位温度和各系统压力等参数，在规定范围内。
② 振动振幅值或振动烈度值符合产品技术文件或设计文件的规定。
③ 齿轮副、链条与链轮啮合应平稳，无异常噪声、声响和磨损。
第 54 页2025一建机电案例背诵点（默写本） 课程咨询微信：cms3619727 zz125929025
④ 传动皮带不应打滑，平皮带跑偏量不应超过规定。
⑤ 轴承温度应符合产品技术文件或设计文件的规定；若无规定，滚动轴承的温升不超
过40℃,其最高温度不超过80℃,滑动轴承的温升不超过35℃,其最高温度不超过70℃。
⑥ 润滑、密封、液压、气(汽)动、冷却等各辅助系统的工作正常，无渗漏现象，油箱
温度最高不得超过60℃。
⑦ 检查驱动电动机的电压、电流及温升等不超过规定值。
⑧ 各种仪表工作正常。
20、单机试运行结束后应及时完成的工作
(1)切断电源和其他动力源。
(2)卸掉各系统中的压力及负荷，进行排气、排水或排污；对蓄势器和蓄势腔及机械设
备内剩余压力卸压。
(3)检查各紧固部件；拆除临时管道及设备(或设施),将正式管道进行复位安装。
(4)检查机器设备单机试运行系统各阀门开关在规定状态。
(5)对润滑剂的清洁度进行检查，清洗过滤器；必要时更换新的润滑剂。
(6)拆除试运行中的临时装置和恢复拆卸的设备部件及附属装置。对设备几何精度进行
必要的复查，对各紧固部件进行复紧。
(7)清理和清扫现场，将机械设备盖上防护罩。
(8)整理试运行的各项记录。试运行合格后由参加单位在规定的表格上共同签字确认。
21、离心通风机试运行要求
(1)启动前关闭进气调节门。
(2)点动电动机，电动机旋转方向应正确，各部位应无异常现象和摩擦声响。
(3)风机启动达到正常转速后，在调节门开度为0°~5°时进行带小负荷试运行。
(4)带小负荷试运行正常后，应逐渐开大调节门，但电动机电流不得超过额定值，直至
规定的负荷，轴承达到稳定温度后，连续运行时间不应少于20min。
(5)具有滑动轴承的大型风机，带负荷试运行2h后应停机检查轴承，轴承应无异常现象；
当合金表面有局部研伤时应进行修整，再连续运行不应少于6h。
(6)高温离心通风机进行高温试运行时，其升温速率不应大于50℃/h; 进行冷态试运行
时，其电动机不得超负荷运行。
(7)试运行中，在轴承表面测得的温度不得高于环境温度40℃,轴承振动速度有效值不得
超过6.3mm/s; 矿井用离心通风机振动速度有效值不得超过4.6mm/s。
(8)风机的安全和联锁报警与停机控制系统应经模拟试验，其动作应灵敏、正确、 可靠，
并应记录实测数值备查。
22、离心鼓风机试运行要求
(1)离心鼓风机试运行时，应先试驱动机、增速器，后试整机。整机的试运行应先将进
气节流阀开至10°~15°进行带小负荷试运行，然后进行带负荷试运行。
(2)启动润滑、密封和控制油系统，应符合随机技术文件的规定。无规定时，应符合下
列要求：
① 轴承润滑油的进油温度宜为(40±5)℃,启动时的油温不应低于 25℃;轴承的进油压
力宜为 0.1～0.15MPa, 当油压小于 0.08MPa 时应报警，并应启动辅助油泵；当油压
下降到0.05MPa 时应停机。
② 浮环密封油参与整机试运行的正常进油温度应为(40±5)℃;油压高于气封压力的压
第 55 页2025一建机电案例背诵点（默写本） 课程咨询微信：cms3619727 zz125929025
差应为50kPa; 当采用高位罐压差的系统时，高位罐液面高于或低于正常液位150mm 时
应报警，低于250mm 时应过低报警，低于 300mm 时应停机。
③ 轴承和轴承箱的油温温升不应超过28℃,轴承出口温度不应超过82℃。
(5)在带负荷试运行的开始阶段，主机的排气应缓慢升压，并应逐步达到工况； 轴承润
滑油温度和轴承振动稳定后，应连续运行2h。不得在喘振区域内运行；启动时，不得在
临界转速附近运行。
(6)试运行中应检查：轴承温度和轴承排油温度应符合随机技术文件的规定；无规定时，
应符合表4.1-1的规定。
轴承形式 滚动轴承 滑动轴承
轴承体温度 ≤环境温度+40℃ ≤70℃
一
轴承的排油温度 ≤进油温度+28℃
一
轴承合金层温度 ≤进油温度+50℃
(7)停机后20min 或轴承回油温度降到低于 40℃后，应停止油泵工作；停机后的盘车，
应符合随机技术文件的规定。
(8)试运行完毕后，应将各有关装置调整到准备启动状态。
23、离心式压缩机试运行要求
(1)压缩机增速器齿轮静态接触迹线长度不应小于齿长的 65%,动态接触斑点长度不应小
于齿长的60%。
(5)在试运行的开始阶段，主机的排气应缓慢升压，每5min升压不得大于0.1MPa, 并应
逐步达到工况；轴承润滑油温度和轴承振动稳定后，应连续运行4～8h。
(6)轴承壳振动速度有效值应小于等于6.3mm/s。
24、泵试运行要求
(1)泵试运行的基本要求
① 试运行的介质宜采用清水；当泵输送介质不是清水时，应按介质的密度、相对密度
折算为清水进行试运行，流量不应小于额定值的20%,电流不得超过电动机的额定电流。
② 轴承、轴承箱和油池润滑油的温升不应超过环境温度40℃,滑动轴承的温度不应大于
70℃,滚动轴承的温度不应大于80℃。
⑦ 泵在额定工况下连续试运行时间不应少于表 4.1-2 规定的时间；高速泵及有特殊要
求的泵试运行时间应符合随机技术文件的规定。
泵的轴功率(kW) 连续试运行时间(min)
≤50 30
>50~≤100 60
>100~≤400 90
>400 120
⑧ 系统在试运行中应检查下列各项并做好记录：润滑油的压力、温度和各部分供回油
情况；吸入和排出介质的温度、压力；冷却水的供回水情况；各轴承的温度、振动；电
动机的电流、电压、温度等。
第 56 页2025一建机电案例背诵点（默写本） 课程咨询微信：cms3619727 zz125929025
25、高温泵在高温条件下试运行前的检查
① 试运行前应进行泵体预热，温度应均匀上升，每小时温升不应超过50℃;泵体表面与
工作介质进口的工艺管道的温差，不应超过40℃。
② 预热时应每隔10min 盘车半圈，温度超过 150℃时，应每隔5min 盘车半圈。
③ 泵体机座滑动端螺栓处和导向键处的膨胀间隙，应符合随机技术文件的规定。
④ 轴承部位和填料函的冷却液应接通。
⑤ 应开启入口阀门和放空阀门，并应排出泵内气体；应在预热到规定温度后，再关闭
放空阀门。
26、低温泵在低温介质下试运行前的检查
① 预冷前应打开旁通管路。
② 管道和蜗室内应按工艺要求进行除湿处理。
③ 预冷时应全部打开放空阀门，宜先用低温气体进行冷却，然后再用低温液体冷却，
缓慢均匀地冷却到运转温度，直到放空阀口流出液体，再将放空阀门关闭。
④ 应放出机械密封腔内的空气。
27、离心泵启动要求
① 离心泵应打开吸入管路阀门，并应关闭排出管路阀门；高温泵和低温泵应符合随机
技术文件的规定。
② 泵的平衡盘冷却水管路应畅通；吸入管路应充满输送液体，并应排尽空气，不得在
无液体情况下启动。
③ 泵启动后应快速通过喘振区。
④ 转速正常后应打开出口管路的阀门，出口管路阀门的开启不宜超过 3min, 并应将泵
调节到设计工况，不得在性能曲线驼峰处运转。
28、泵试运行中的要求
① 机械密封的泄漏量不应大于 5mL/h, 高压锅炉给水泵机械密封的泄漏量不应大于
10mL/h; 填料密封的泄漏量不应大于表 4.1-3的规定，且温升应正常；杂质泵及输 送
有毒、有害、易燃、易爆等介质的泵，密封的泄漏量不应大于设计的规定值。
② 工作介质相对密度小于 1 的离心泵用水进行试运行时，控制电动机的电流不得超过
额定值，且水流量不应小于额定值的20%;用有毒、有害、易燃、易爆颗粒等介 质进行
运转的泵，其试运行应符合随机技术文件的规定。
③ 低温泵不得在节流情况下运行。
29、停泵后的要求
① 离心泵应关闭泵的入口阀门，待泵冷却后应再依次关闭附属系统的阀门。
② 高温泵的停机操作应符合随机技术文件的规定；停机后应每隔20～30min 盘车半圈，
并应直到泵体温度降至50℃为止。
③ 低温泵停机，当无特殊要求时，泵内应经常充满液体；吸入阀和排出阀应保持常开
状态；采用双端面机械密封的低温泵，液位控制器和泵密封腔内的密封液应保持为泵的
灌泵压力。
④ 输送易结晶、凝固、沉淀等介质的泵，停泵后，应防止堵塞，并应及时用清水 或其
他介质冲洗泵和管道。
⑤ 应放净泵内积存的液体。
第 57 页2025一建机电案例背诵点（默写本） 课程咨询微信：cms3619727 zz125929025
30、输送设备试运行要求
(1)输送设备试运行的程序
由部件至组件，由组件至单机，由单机至全输送线；且应先手动后机动，从低速至高速，
由空负荷逐渐增加带负荷至额定带负荷按步骤进行。
(2)空负荷试运行规定
⑥ 空负荷试运行的时间不应少于 1h, 且不应少于 2 个循环；可变速输送设备最高速空
负荷试运行时间不应少于全部试运行时间的60%。
(3)负荷试运行规定
① 当数台输送机联合试运行时，应按物料输送反方向顺序启动设备。
② 负荷应按随机技术文件规定的程序和方法逐渐增加，直到额定带负荷为止；额定负
荷下连续运行时间不应少于1h, 且不应少于 1个工作循环。
⑥ 停车前应先停止加料，且应待输送机卸料口无物料卸出后停车；当数台输送机联合
运行时，其停车顺序应与启动顺序方向相反。
31、桥式起重机试运行要求
(1)空载试验
⑤ 起重机空载试运行应分别进行各挡位下的起升、小车运行、大车运行和取物装置的
动作试验，次数不应少于3次。
(2)静载试验
①起重机应停放在厂房柱子处。
② 将小车停在起重机的主梁跨中或有效悬臂处，无冲击地起升额定起重量1.25 倍的荷
载，距地面100～200mm 处悬吊停留10min 后，应无失稳现象。
③ 卸载后，起重机的金属结构应无裂纹、焊缝开裂、油漆起皱、连接松动和影响起重
机性能与安全的损伤，主梁无永久变形。
④ 主梁经检验有永久变形时，应重复试验，但不得超过3次。
⑤ 小车卸载后开到跨端或支腿处，检测起重机主梁的实有上拱度或悬臂实有上翘度，
其值不应小于相关规定。
⑥ 起重机静载试验后，应以额定起重量在主梁跨中和有效悬臂处检测起重机的静刚度，
静刚度值应符合随机技术文件的规定。
(3)动载试验
② 各机构的动载试运行应在全行程上进行；试验荷载应为额定起重量的 1.1 倍；累计
起动及运行时间，电动的起重机不应少于 1h, 手动的起重机不应少于10min; 各机构的
动作应灵敏、平稳、可靠，安全保护、联锁装置和限位开关的动作应灵敏、准确、可靠。
③门式起重机大车运行时，荷载应在跨中。
④ 柱式悬臂起重机在任何工况下，不应有悬臂自主回转和小车失控运行。
⑤ 卸载后，起重机的机构、结构应无损坏、永久变形、连接松动、焊缝开裂和油 漆起
皱，液压系统和密封处应无渗漏。
第 58 页2025一建机电案例背诵点（默写本） 课程咨询微信：cms3619727 zz125929025
4.2 工业管道施工技术
1、工业管道按设计压力分类
序 管道类别 设计压力 P(MPa)(表压)
号
1 真空管道 P<0
2 低压管道 0≤P≤1.6
3 中压管道 1.6100
2、按管道输送介质的设计温度分类
序 管道类别 温度 t(℃)
号
1 低温管道 t≤-40
2 常温管道 -40450
3、工业管道安装一般施工程序：测量定位→支架制作安装→管道元件、材料检查
→ 管道加工(预制)、安装→管道试验→防腐绝热→管道吹扫、清洗→调试及试运行→
竣工验收。
4、工程交接验收文件
(1)技术文件
管道元件的产品合格证、质量证明文件和复检、试验报告。管道安装竣工图、设计修改
文件及材料代用单。施工检查记录。无损检测和焊后热处理的管道，在管道轴测图上准
确标明焊接工艺信息。
例如：焊缝位置、焊缝编号、焊工代号、无损检测方法、无损检测焊缝位置、焊缝补焊
位置、热处理和硬度检验的焊缝位置等。
(2)施工记录
管道元件检查记录，阀门试验记录，管道弯管加工记录，管道焊接检查记录，焊缝返修
检查记录，管道安装记录，管道隐蔽工程(封闭)记录，管道补偿装置安装记录，管道支
吊架安装记录，管道静电接地测试记录，安全保护装置安装检查记录，管道系统压力试
验和泄漏性试验记录，管道系统吹扫与清洗记录，管道防腐、绝热施工检查记录等。
(3)试验报告
安全阀校验报告，磁粉检测报告，渗透检测报告，射线检测报告，超声检测报告，管道
热处理报告，硬度检测报告，光谱分析及其他理化试验报告等。
第 59 页2025一建机电案例背诵点（默写本） 课程咨询微信：cms3619727 zz125929025
5、工业管道的基本识别色、识别符号和危险标识
1)基本识别色
例如：水是艳绿色，水蒸气是大红色，空气是淡灰色，气体是中黄色，酸、碱是紫色，
可燃液体是棕色，其他液体是黑色，氧气是淡蓝色。
2)识别符号
工业管道的识别符号由物质名称、流向和主要工艺参数等组成。
3)危险标识
凡属危险化学品应设置危险标识。标识方法是在管道基本标识色的标识上或附近涂
150mm 宽黄色，在黄色两侧各涂 25mm 宽黑色的色环或色带。工业生产中设置的消防专
用管道应在管道上标识“消防专用”识别符号。
6、管材及管件的检验
(1)管材及管件应有取得制造许可的制造厂的产品质量证明文件。
② 管材、管件的产品质量证明文件包括的内容应符合要求。产品质量证明文件包括产
品合格证和质量证明书。产品质量证明文件应盖有制造单位质量检验章。实行监督检验
的管道元件，还应提供特种设备检验检测机构出具的监督检验证书。质量证明书除包括
产品合格证的内容外还应包括以下内容：材料化学成分、材料以及焊接接头力学性能、
耐腐蚀性能、热处理状态、无损检测结果、耐压试验结果、型式检验结果、产品标准或
合同规定的其他检验项目、外协的半成品或成品的质量证明等。
③ 当对管材及管件的性能数据或检验结果有异议时，在异议未解决之前，该批管道元
件或材料不得使用。
(2)使用前核对管材及管件的材质、规格、型号、数量和标识，进行外观质量和几何尺
寸的检查验收。外观质量应不存在裂纹、凹陷、孔洞、砂眼、重皮、焊缝外观不良、严
重锈蚀和局部残损等缺陷；几何尺寸的检查是主要尺寸的检查，例如：直径、壁厚、结
构尺寸等；管材及管件的标识应清晰完整，能够追溯到产品的质量证明文件；对管材及
管件应进行抽样检验。
(3)铬钼合金钢、含镍低温钢、镍及镍合金钢、不锈钢、钛及钛合金材料的管道组成件，
应采用光谱分析或其他方法对材质进行复查，并做好标识。材质为不锈钢、有色金属的
管材及管件，在运输和储存期间不得与碳素钢、低合金钢接触。
(5)GC1 级压力管道的管材、管件在使用前采用外表面磁粉或渗透无损检测抽样检验，
要求检验批应是同炉批号、同型号和规格、同时到货。通常，导磁性材料的管材和管件
采用磁粉检测，非导磁性材料的管材和管件采用渗透检测。
(6)输送毒性程度为极度危害介质或设计压力大于或等于 10MPa 管道的管材、管件，其
管材、管件在使用前采用外表面磁粉 或渗透无损检测抽样检验，对经磁粉或渗透检测
发现的表面缺陷应进行修磨，修磨后的 实际壁厚不得小于管子名义壁厚的 90%,且不得
小于设计壁厚。
(7)合金钢螺栓、螺母应采用光谱分析或其他方法对材质进行复验，并做好标识，以防
止混用；设计压力大于或等于 10MPa 的 GC1 级压力管道等所用的螺栓和螺母，尚需按
设计规定进行硬度检验。
7、阀门检验
(1)阀门外观检查。阀体应完好，开启机构应灵活，阀杆应无歪斜、变形、卡涩现象，
标牌应齐全。
(2)阀门应进行壳体压力试验和密封试验，试验不合格者不得使用。
第 60 页2025一建机电案例背诵点（默写本） 课程咨询微信：cms3619727 zz125929025
① 阀门壳体压力试验和密封试验应以洁净水为介质，进行不锈钢阀门试验时，水中的
氯离子含量不得超过25ppm。
② 阀门的壳体试验压力为阀门在20℃时最大允许工作压力的 1.5 倍，密封试验压力为
阀门在20℃时最大允许工作压力的 1.1 倍，试验持续时间不得少于5min, 无特殊规定
时，试验温度为5~40℃,低于5℃时，应采取升温措施。
③ 公称压力小于 1.0MPa, 且公称尺寸大于或等于 600mm 的闸阀，壳体压力试验可按
管道系统的试验压力与系统一并进行试压。闸板的密封试验可用色印等方法对密封面进
行检查，结合面上的色印应连续。
④ 安全阀的校验应按照设计文件和有关特种设备安全技术规范的规定，委托有资质的
检验机构进行整定压力调整和密封试验，安全阀校验应做好记录、铅封，并出具校验报
告。
8、管道加工
(2)管道元件在加工过程中应及时进行标识移植。低温用钢、不锈钢及有色金属不得使
用硬印标记；不锈钢和有色金属材料采用色码标记时，印色材料不应对金属材料有害。
(4)碳素钢、合金钢宜采用机械方法切割，也可用火焰或等离子弧方法切割；不锈钢、
有色金属应采用机械或等离子弧方法切割；镀锌钢管宜采用钢锯或机械方法切割。 不
锈钢、镍及镍合金、钛及钛合金、锆及锆合金的修磨，应使用专用砂轮片。
(5)弯管宜采用壁厚为正公差的管子制作。
9、④ 夹套管外管剖切后安装时，纵向焊缝应设置于易检修部位。
⑤ 夹套管的连通管不得存液。
⑥夹套管支承块的材质应与主管内管的材质相同，支承块不得妨碍管内介质流动。
(6)夹套管加工应符合设计文件规定。外管与内管间隙应均匀，按设计文件的要求焊接
支承块，支承块不得妨碍内管与外管的热胀冷缩。内管焊缝应进行100%射线检测，并应
经试压合格后再封入外管。夹套管加工完毕后，外管部分应进行压力试验。夹套弯管的
外管组焊应在内管制作完毕并经无损检测合格后进行。
10、管道敷设及连接
(1)管道的坡度、坡向及管道组成件的安装方向符合设计规定。
(2)管道连接时，不得强力对口，端面的间隙、偏差、错口或不同心等缺陷不得采用加
热管子、加偏垫等方法消除。
(3)埋地管道安装应在支承地基或基础检验合格后进行；埋地管道防腐层施工应在管道
安装前进行，焊缝部位未经试压合格不得防腐，在运输和安装时要保护防腐层不被损坏。
(4)管道采用法兰连接时，法兰密封面及密封垫片不得有划痕、斑点等缺陷；大直径密
封垫片需要拼接时，应采用斜口搭接或迷宫式拼接，不得采用平口对接；法兰螺栓孔应
跨中布置；法兰连接应与钢制管道同心，螺栓应能自由穿入；法兰平面之间应保持平行，
法兰接头的歪斜不得用强紧螺栓的方法消除；法兰连接应使用同一规格螺栓， 安装方
向应一致，螺栓应对称紧固。
(6)管道采用螺纹连接时，螺纹部分应清洗干净，并进行外观检查，不得有缺陷；需进
行密封焊的螺纹接头不得使用螺纹保护剂和密封材料；采用垫片密封而非螺纹密封的直
螺纹接头，直螺纹上不应缠绕任何填料，在拧紧和安装后，不得产生任何扭矩，直螺纹
接头与主管焊接时，不得出现密封面变形现象；拧紧螺纹接头时，不得将密封材料挤入
管内。
第 61 页2025一建机电案例背诵点（默写本） 课程咨询微信：cms3619727 zz125929025
(7)合金钢管道安装时，管道上不应焊接临时支撑物；合金钢管道系统安装完毕后，应
检查材质标记，发现无标记时，需采用光谱分析等方法进行材质复查。
11、(5)管道试运行时，热态紧固或冷态紧固应符合下列规定：
① 钢制管道热态紧固、冷态紧固温度应符合表4.2-3的规定。
表4.2-3 钢制管道热态紧固、冷态紧固温度(℃)
工作温度 一次热态、冷态紧固温度 二次热态、冷态紧固温度
250~350 工作温度 —
>350 350 工作温度
-20~-70 工作温度 —
<-70 -70 工作温度
②热态紧固或冷态紧固应在达到工作温度 2h 后进行。
③ 紧固螺栓时，钢制管道最大内压应根据设计压力确定。当设计压力小于或等于6.0MPa
时，热态紧固最大内压应为0.3MPa; 当设计压力大于6.0MPa 时，热态紧固最大内压应
为0.5MPa。冷态紧固应在卸压后进行。
④紧固时，应有保护操作人员安全的技术措施。
12、管道与大型设备或动设备连接(如空压机、制氧机、汽轮机等),应在设备安装定位
并紧固地脚螺栓后进行。无论是焊接还是法兰连接，连接时都不应使动设备承受附加外
力。管道与动设备连接前，管道内部应清理干净；自由状态下法兰的平行度和同轴度，
应符合设计要求。管道与动设备最终连接时，应在联轴器上架设百分表监视动设备的位
移。管道试压、吹扫和清洗合格后，应对该管道与机器的接口进行复位检验。管道安装
完成、检验合格后，不得承受设计以外的附加荷载。
(9)大型储罐的管道与泵或其他有独立基础的设备连接，或储罐底部管道沿地面敷设在
支架上时，应在储罐液压(充水)试验合格后安装，或在储罐液压(充水)试验及基础初阶
段沉降后，再进行储罐接口处法兰的连接。
13、伴热管及夹套管安装：
① 伴热管与主管平行安装，并应能自行排液。当一根主管需多根伴热管伴热时， 伴热
管之间的相对位置应固定。
② 水平伴热管宜安装在主管的下方一侧或两侧，或靠近支架的侧面。铅垂伴热管应均
匀分布在主管周围。
③ 不得将伴热管直接点焊在主管上；对不允许与主管直接接触的伴热管，在伴热管与
主管间应设置隔离垫；伴热管经过主管法兰、阀门时，应设置可拆卸的连接件。
14、阀门安装
(1)阀门安装前，应按设计文件核对其型号，并应按介质流向确定其安装方向；检查阀
门填料，其压盖螺栓应留有调节余量。
(2)当阀门与金属管道采用法兰或螺纹方式连接时，阀门应在关闭状态下安装；采用焊
接方式连接时，阀门应在开启状态下安装，对接焊缝底层应采用氩弧焊并对阀门采取防
变形措施。当非金属管道采用电熔连接或热熔连接时，接头附近的阀门应处于开启状态。
第 62 页2025一建机电案例背诵点（默写本） 课程咨询微信：cms3619727 zz125929025
(3)安全阀应垂直安装；安全阀的出口管道应接向安全地点；在安全阀的进、出管道上
设置截止阀时，应加铅封，且应锁定在全开启状态。
15、常用补偿装置安装
(1)“Ⅱ”型和 “Ω” 型膨胀弯管安装要求
① 安装前按设计文件规定进行预拉伸或预压缩；预拉伸或预压缩在两个固定支架之间
的管道安装完毕、与固定支架连接牢固后进行。
② 预拉伸或预压缩的焊口位置与膨胀弯管的起弯点距离应大于2m。
③ 膨胀弯管水平安装时，平行臂应与管道坡度相同，两垂直臂应相互平行；垂直安装
时，应设置排气装置(膨胀弯管在管道上方)或疏水装置(膨胀弯管在管道下方)。
(2)波纹管膨胀节
① 安装前按设计文件规定进行预拉伸或预压缩，受力应均匀。
② 安装时应设临时约束装置，自带临时约束装置的产品，安装时应保持约束状态。临
时约束装置应待管道安装固定或压力试验合格后再拆除或解除。
③ 波纹管膨胀节内套管焊接固定的一端，在水平管道上应位于介质流入端，在垂直管
道上应位于上部。
④ 波纹管膨胀节应与管道保持同心，不得偏斜，应避免膨胀节的周向扭转；膨胀节两
端应合理设置导向支座和固定支座，连接膨胀节的管道安装时不得采用使管道变形或利
用膨胀节补偿的方法进行调整。
⑤ 安装时应避免膨胀节波节受到机械损伤，例如：应避免焊渣飞溅到波节上，不得在
波节上焊接临时支撑件，不得将钢丝绳等吊装索具绑扎在波节上，等等。
16、支吊架安装
(1)支吊架安装位置应准确，安装应平整牢固，与管子接触应紧密。安装管道时， 应及
时固定和调整支吊架。
(2)无热位移的管道，其吊杆应垂直安装。有热位移的管道，吊点应于位移的相反方向
偏置，设计文件无规定时，按位移值的 1/2 偏位安装。两根有热位移的管道不得使用同
一吊杆。在热负荷运行时，应及时对支吊架进行检查与调整。
(3)固定支架应按设计文件要求或标准图安装，并应在补偿器预拉伸或预压缩之前固定。
没有补偿装置的冷、热管道直管段上，不得同时安装2个及2 个以上的固定支架。
(4)导向支架或滑动支架的滑动面应洁净平整，不得有歪斜和卡涩现象；有热位移的管
道，支架安装位置应从支承面中心向位移反方向偏移，设计文件无规定时，偏移量应为
位移值的 1/2,绝热层不得妨碍其位移。
(5)弹簧支吊架的弹簧高度，应按设计文件要求确定，弹簧应调整至冷态值，并做记录。
弹簧的临时固定件，如定位销(块),应待系统安装、试压、绝热完毕后方可拆除。
(6)有热位移的管道，在热负荷运行时，应及时对支吊架进行检查与调整，检查与调整
的主要内容为：活动支架的位移方向、位移值及导向性能是否符合设计文件的规定；管
托是否脱落；固定支架是否牢固可靠；弹簧支吊架的安装标高与弹簧工作负荷是否符合
设计文件的规定；可调支架的位置是否合适等。
17、静电接地安装
(1)有静电接地要求的管道，各段管子间应导电。每对法兰或螺纹接头间电阻值超过0.03
Ω时，应设导线跨接。管道系统的接地电阻值、接地位置及连接方式符合设计文件的规
定，静电接地引线宜采用焊接形式。
第 63 页2025一建机电案例背诵点（默写本） 课程咨询微信：cms3619727 zz125929025
(2)有静电接地要求的不锈钢和有色金属管道，导线跨接或接地引线不得与管道直接连
接，应采用同材质连接板过渡。
18.管道工厂化预制的一般工作流程：深化设计→形成管道预制加工图(轴测图)→管段
切割→坡口加工→管段组对→焊接→无损检测→热处理→压力试验/严密性试验→吹扫
/清洗→ 防腐→管口封闭/成品包装→交付现场安装。
19、管道试验前应具备的条件
① 试验范围内的管道安装工程已按设计图纸全部完成，安装质量符合设计及有关标准
规定。管道的防腐和绝热在试验前可部分完成或不完成，但焊缝和管道的待检部位在试
验前不得进行防腐、绝热。
② 试验方案已经过批准，并已进行了技术和安全交底；压力试验所需的液体、气体等
试验介质已准备充足。
③ 在压力试验前，相关资料已经建设单位和有关部门复查，包括：管道元件的质量证
明文件、管道元件的检验或试验记录、管道加工和安装记录、焊接检查记录、检验报告
和热处理记录、管道轴测图、设计变更及材料代用文件。
④ 管道上的膨胀节已设置了临时约束装置或采用临时短管代替；管道上的安全阀、爆
破片及仪表元件等已经拆下或已隔离。
⑤ 试验用压力表已经校验并在检验周期内，其精度不得低于 1.6 级，表的满刻度值应
为被测最大压力的 1.5～2倍，压力表不得少于两块。
⑥ 管道已按试验方案进行了加固。
⑦ 待试管道与无关系统已用盲板或其他隔离措施隔离。
20、管道压力试验基本要求
压力试验以液体或气体为介质，对管道逐步加压到试验压力，以检验管道的强度和严密
性。压力试验在管道安装完毕、热处理和无损检测合格后进行。
① 压力试验应以液体为试验介质。当管道的设计压力小于或等于 0.6MPa 时，也可采用
气体为试验介质，但应采取可靠、有效的安全措施。
② 脆性材料严禁使用气体进行压力试验。压力试验温度严禁接近金属材料的脆性转变
温度。
③ 进行压力试验时，要划定禁区，无关人员不得进入。
④ 试验过程发现泄漏时，不得带压处理。消除缺陷后应重新进行试验。
⑤试验结束后，应及时拆除盲板、膨胀节等临时约束装置。
⑦ 压力试验完毕后，不得在管道上进行修补或增添物件。当在管道上进行修补或增添
物件时，应重新进行压力试验。经设计或建设单位同意，对采取了预防措施并能保证结
构完好的小修和增添物件，可不重新进行压力试验。
⑧ 压力试验合格后，应及时填写“管道系统压力试验记录”。
21、管道压力试验的替代
替代试验必须取得建设单位和设计单位的同意。
② 当管道的设计压力大于0.6MPa, 设计和建设单位认为液压试验不切实际时(例 如：
管道系统设计未考虑充水载荷、生产中不允许残留微量水渍等),可按设计要求和施工技
术标准的规定以气压试验代替液压试验。
③ 考虑到气压试验的危险性，经过技术分析和验算，可采用液压-气压试验代替气压试
第 64 页2025一建机电案例背诵点（默写本） 课程咨询微信：cms3619727 zz125929025
验。当管道的上下落差较大时，被液体充填部分管道的压力不应大于以液压试验方式计
算的试验压力。
④ 现场条件不允许进行管道的液压试验和气压试验时，可同时采用下述方法代替压力
试验：所有环向、纵向对接焊缝和螺旋焊缝应进行 100%射线检测或 100%超声检测；其
他焊缝(包括管道组成件与管道支承件连接的焊缝)应进行100%的渗透检测或 100%的磁
粉检测；应由设计单位进行管道系统的柔性分析；管道系统应采用敏感气体或浸入液体
的方法进行泄漏性试验，试验要求应在设计文件中明确规定。
⑤ 未经液压和气压试验的管道焊缝和法兰密封部位，生产车间可配备相应的预保带压
密封夹具对管道泄漏进行处理。
带压密封技术是在管道的原密封结构失效后，在流体介质外泄的情况下，迅速在泄漏缺
陷部位重新建立密封体系的一种技术。
预保带压密封夹具由夹具、密封注剂、专用注射工具等部件和材料组成。
22、管道液压试验
液压试验是管道压力试验常用的首选方法，除了检验管道系统的强度和严密性， 液压
试验压力尚具有裂纹尖端钝化和热预应力等有利效应，能降低压力试验后管道在使用中
裂纹扩展和脆性断裂的危险。
① 液压试验应使用洁净水，对不锈钢管、镍及镍合金管道，或对连有不锈钢管、镍及
镍合金管道或设备的管道，水中氯离子含量不得超过 25ppm。 液压试验也可采用其他无
毒液体。采用可燃液体进行液压试验时，其闪点不得低于50℃,并应采取安全防护措施。
②试验前，注入液体时应排尽空气。
③液压试验时环境温度不宜低于5℃,当环境温度低于5℃时，应采取防冻措施。
④ 承受内压的地上钢管道及有色金属管道试验压力应为设计压力的 1.5倍，埋地钢管
道的试验压力应为设计压力的 1.5倍，且不得低于0.4MPa。
⑥ 当管道与设备作为一个系统进行试验，管道的试验压力等于或小于设备的试验压力
时，应按管道的试验压力进行试验；当管道试验压力大于设备的试验压力，并无法将管
道与设备隔开，以及设备的试验压力大于管道试验压力的77%时，经设计单位或建设单
位同意，可按设备的试验压力进行试验。
⑦ 承受内压的埋地铸铁管道的试验压力，当试验压力小于或等于0.5MPa时，应为设计
压力的 2 倍；当设计压力大于0.5MPa 时，应为设计压力加 0.5MPa。
⑧ 位差较大的管道，应将试验介质的静压计入试验压力。液体管道的试验压力应以最
高点的压力为准，最低点的压力不得超过管道组成件的承受力。
⑨承受外压的管道，试验压力应为内外压力之差的 1.5 倍，且不得低于0.2MPa。
⑩ 夹套管内管的试验压力应按内部或外部试验压力的最高值确定。夹套管外管的试验
压力在设计无规定的情况下，按式(4.2-1)计算确定。
⑪ 液压试验应缓慢升压，待达到试验压力后，稳压10min, 再将试验压力降至设计压力，
稳压30min, 检查压力表有无压降、管道所有部位有无渗漏和变形。
23、管道气压试验
① 承受内压钢管及有色金属管道的试验压力应为设计压力的 1.15 倍，真空管道的试验
压力应为0.2MPa。
②试验介质应采用干燥洁净的空气、氮气或其他不易燃和无毒的气体。
③ 试验时应装设压力泄放装置，其设定压力不得高于试验压力的 1.1 倍。
④ 试验前，应用空气进行预试验，试验压力宜为0.2MPa。
第 65 页2025一建机电案例背诵点（默写本） 课程咨询微信：cms3619727 zz125929025
⑤ 试验时，应缓慢升压，当压力升至试验压力的 50%时，如未发现异常或泄漏，继续按
试验压力的10%逐级升压，每级稳压3min, 直至试验压力。应在试验压力下稳压10min,
再将压力降至设计压力，采用发泡剂或其他手段检验应无泄漏，停压时间应根据查漏工
作需要确定。
24、管道泄漏性试验
泄漏性试验是以气体为介质，在设计压力下，采用发泡剂、显色剂、气体分子感测仪或
其他手段检查管道系统中泄漏点的试验。
① 输送极度和高度危害介质以及可燃介质的管道，必须进行泄漏性试验。
② 泄漏性试验应在压力试验合格后进行，试验介质宜采用空气。
③ 泄漏性试验压力为设计压力。
④ 泄漏性试验可结合试车一并进行。
⑤ 泄漏性试验应逐级缓慢升压，当达到试验压力，并且停压 10min 后，采用涂刷中性
发泡剂或采用显色剂、气体分子感测仪等其他方法，巡回检查阀门填料函、法兰或螺纹
连接处、放空阀、排气阀、排净阀等所有密封点应无泄漏。
⑥ 经气压试验合格且在试验后未经拆卸过的管道可不进行泄漏性试验。
⑦ 当设计文件和有关标准规定以卤素、氮气、氨气或其他方法进行泄漏性试验时，则
应执行相应的规定。
⑧ 泄漏性试验合格后，应及时缓慢泄压，填写试验记录。
25、管道真空度试验
真空度试验是对管道系统抽真空，检测管道系统在规定时间内的增压率，以检验管道系
统的严密性。
真空系统在压力试验合格后，还应按设计文件规定进行24h 的真空度试验，增压率不应
大于5%。增压率按式(4.2-2)计算：
△P=[(P₂ -P₁ )/P₁ ]×100%
式中 △P——24h 的增压率；
P₁ ——试验初始压力(表压)(MPa);
P₂ —— 试验最终压力(表压)(MPa)
26、管道吹扫与清洗前应编制吹扫与清洗方案，方案应包括以下内容：
① 吹扫与清洗的方法、程序、介质、设备与管道的布置。
② 吹扫与清洗介质的压力、流量、流速的操作与控制方法。
③ 检查方法、合格标准。
④安全技术措施。
27、管道吹扫与清洗方法，应根据管道的使用要求、工作介质、系统回路、现场条件及
管道内表面的脏污程度确定。
①公称直径大于或等于600mm 的液体或气体管道，宜采用人工清理。
②公称直径小于600mm 的液体管道宜采用水冲洗。
③公称直径小于600mm 的气体管道宜采用压缩空气吹扫。
④ 蒸汽管道应采用蒸汽吹扫；非热力管道不得采用蒸汽吹扫。
⑥ 根据需要可采取高压水冲洗、空气爆破吹扫或其他吹扫与清洗方法。
第 66 页2025一建机电案例背诵点（默写本） 课程咨询微信：cms3619727 zz125929025
28、管道吹扫与清洗前，应仔细检验管道支吊架的牢固程度，对有异议的部位应进行加
固；对不允许吹扫与清洗的设备及管道应进行隔离。
(4)管道吹扫与清洗前，应将系统内的仪表、孔板、喷嘴、滤网、节流阀、调节阀、电
磁阀、安全阀、止回阀等管道组成件暂时拆除，并以模拟体或临时短管替代，待管道吹
扫、清洗合格后重新复位。以焊接形式连接的上述阀门、仪表等部件，应采取流经旁路
或拆卸阀头及阀座加保护套等保护措施后再进行吹扫与清洗。
(5)吹扫与清洗的顺序应按主管、支管、疏排管依次进行。吹洗出的脏物不得进入已经
吹扫与清洗合格的管道。为管道吹扫与清洗安装的临时供水、供气及排放管道， 应预
先吹扫与清洗干净后再使用。
(6)吹扫与清洗时应设置禁区和警戒线，悬挂警示牌。
(7)空气爆破吹扫和蒸汽吹扫时，应采取在排放口安装消声器等降噪措施；化学清洗废
液、脱脂残液及其他废液、污水的排放，应符合国家有关法律、法规和标准的规定，严
禁随地排放。
(8)管道吹扫与清洗合格后，除规定的检查和恢复工作外，不得再进行其他影响管内清
洁的作业。
(10)管道吹洗合格后，应由施工单位会同建设单位或监理单位共同检查确认，并填写“管
道系统吹扫与清洗检查记录”及“管道隐蔽工程(封闭)记录”。
29、水冲洗
(1)水冲洗应使用洁净水。冲洗不锈钢、镍及镍合金钢管道时，水中氯离子含量不得超
过25ppm。
(2)水冲洗的流速不得低于1.5m/s, 冲洗压力不得超过管道的设计压力。
(3)水冲洗排放管的截面积不应小于被冲洗管截面积的 60%,排水时不得形成负压。
(4)水冲洗应连续进行，当设计无规定时，排出口的水色和透明度应与入口处目测一致。
管道冲洗合格后，应及时将管内积水排净，并应及时吹干。
(5)锈蚀和污染严重的管道，可使用高压水分段冲洗以达到清洁目的。
30、空气吹扫
(1)宜利用工厂生产装置的大型空压机或大型储气罐进行间断性吹扫。吹扫压力不得大
于系统容器和管道的设计压力，吹扫流速不宜小于 20m/s。
(2)吹扫忌油管道时，气体中不得含油，应使用无油压缩空气或其他不含油的气体进行
吹扫。
(3)空气吹扫时，应在排气口设置贴有白布或涂刷白色涂料的木制靶板检验，吹扫 5min
后靶板上无铁锈、尘土、水分及其他杂物为合格。
(4)当吹扫的管道系统容积大、线路长、口径大，并不宜用水冲洗时，可采用“空气爆
破法”进行吹扫。爆破吹扫时，向系统充注的气体压力不得超过 0.5MPa, 并应采取相
应的安全措施。
31、蒸汽吹扫
(1)蒸汽管道吹扫前，管道系统的绝热工程应已完成。
(2)为蒸汽吹扫安装的临时管道，应按正式蒸汽管道安装技术要求进行施工，安装质量
要求与正式蒸汽管道相同，临时管道吹扫干净后，方可用于正式蒸汽管道的吹扫。
(3)蒸汽管道应以大流量蒸汽进行吹扫，流速不小于 30m/s; 吹扫前先进行暖管、及时
疏水，暖管时应检查管道的热位移，有异常时应及时进行处理。
第 67 页2025一建机电案例背诵点（默写本） 课程咨询微信：cms3619727 zz125929025
(4)蒸汽吹扫时，管道上及其附近不得放置易燃、易爆物品及其他杂物。
(5)蒸汽吹扫应按加热、冷却、再加热的顺序循环进行，宜采取每次吹扫一根、轮流吹
扫的方法。
32、脱脂
(1)忌油管道系统(如氧气输送管道)应按设计文件规定进行脱脂处理。
(2)脱脂液的配方应经试验鉴定后再采用。脱脂剂应按设计规定选用，脱脂剂在使用前
应按产品技术条件对其外观、不挥发物、水分、反应介质及油脂含量进行复验。脱脂剂
应按产品的要求、安全要求妥善保管。
(3)有明显油渍或锈蚀严重的管子脱脂时，应先用蒸汽吹扫、喷砂等方法清除油渍和锈
蚀后，再进行脱脂。
(4)脱脂、检验及安装使用的工器具、量具和仪表等，应按脱脂件的要求预先脱脂后再
使用。
(5)脱脂后应及时将脱脂件内部的残液排净，再用清洁、无油的压缩空气或氮气吹干，
不得采用自然蒸发的方法清除残液。脱脂件允许时，可采用无油的蒸汽将脱脂残液吹除
干净。
(6)有防锈要求的脱脂件经脱脂处理后，可采取充氮封存或采用气相防锈纸、气相防锈
塑料袋等进行密封保护。
33、化学清洗
(1)当进行管道化学清洗时，应与无关设备及管道进行隔离。
(2)化学清洗液的配方应经试验鉴定后再采用。
(3)管道酸洗钝化应按脱脂去油、酸洗、水洗、钝化、水洗、无油压缩空气吹干的顺序
进行。当采用循环方式进行酸洗时，管道系统应预先进行空气试漏或液压试漏检验合格。
(4)对不能及时投入运行的化学清洗合格的管道，应采取封闭或充氮保护措施。
34、油清洗
(1)润滑、密封、控制系统的油管道，应在设备及管道酸洗合格后、系统试运行前进行
油清洗。不锈钢管油系统管道，宜采用蒸汽吹净后再进行油清洗。经酸洗钝化或蒸汽吹
扫合格的油管道，宜在两周内进行油清洗。在冬季或环境温度较低的情况下进行油清洗
时，应采取在线预热装置或临时加热器等升温措施。
(2)油清洗应采用循环的方式进行。每8h 应在40～70℃内反复升降油温2~3 次， 并及
时清洗或更换滤芯。
(3)当设计文件或产品技术文件无规定时，管道油清洗后应采用滤网检验。
(4)油清洗合格的管道，采取封闭或充氮保护措施。
35、大管道闭式循环冲洗技术
(1)闭式循环冲洗是将待冲洗的管道系统与冲洗泵、除污器(过滤器)及临时管 道连接成
一个封闭的循环系统，除污器(过滤器)前后的管段上装设压力表用于观察压差。
第 68 页2025一建机电案例背诵点（默写本） 课程咨询微信：cms3619727 zz125929025
4.3电气装置安装技术
1、变压器运输与就位
(1)变压器在装卸和运输过程中，不应有严重冲击和振动，电压在 220kV 及以上且容量
在150MV ·A 及以上的变压器应装设三维冲击记录仪，冲击值应符合制造厂及设备技术
文件要求。
(2)充干燥气体运输的变压器，油箱内的气体压力应保持在0.01～0.03MPa, 干燥气体露
点必须低于-40℃,始终保持为正压力，并设置压力表进行监视。
(3)变压器在运输途中，应采取防雨及防潮措施。
(4)当利用机械牵引变压器时，牵引着力点应在变压器重心以下并符合制造厂规定，运
输倾斜角不得超过15°,并采取防滑、防溜措施，牵引速度不应超过2m/min。
(5)变压器吊装时，索具必须检查合格，钢丝绳必须挂在油箱的吊钩上，变压器顶盖上
部的吊环仅作吊芯检查用，严禁用此吊环吊装整台变压器。
(6)变压器基础的轨道应水平，轨距与轮距应配合，装有气体继电器的变压器，除制造
厂规定不需要设置安装坡度外，应使变压器顶盖沿气体继电器的气流方向有 1.0%~1.5%
的升高坡度。
(7)用千斤顶顶升大型变压器时，应将千斤顶放置在油箱千斤顶支架部位，升降操作应
协调，各点受力均匀，并及时垫好垫块。
2、变压器器身检查
(1)变压器运输和装卸过程中冲撞加速度出现大于 3g 或冲撞加速度监视装置出现异常
情况时，应由建设、监理、施工、运输和制造厂等单位代表共同分析原因并出具报告；
进行运输和装卸过程分析，并确定是进行现场器身检查还是返厂进行检查及处理。
(2)变压器器身检查要求：
① 凡雨、雪天，风力达4级以上，相对湿度 75%以上的天气，不得进行器身检查。
② 器身内检过程中，必须向箱体内持续补充干燥空气，以保持含氧量不得低于 18%,相
对湿度不应大于20%。
(3)吊罩、吊芯检查时，吊索与铅垂线的夹角不宜大于30°,起吊过程中，器身不得与箱
壁有接触。
(4)检查内容：铁芯检查；绕组检查；绝缘围屏检查；引出线绝缘检查；无励磁调压切
换装置检查；有载调压切换装置检查；绝缘屏障检查；强迫油循环管路与下轭绝 缘接
口部位检查。
(5)器身检查完毕后，必须用合格的变压器油进行冲洗，不得有遗留杂物。
3、本体及附件安装
(1)法兰连接面应平整、清洁；密封垫圈应使用产品技术文件要求的清洁剂擦拭干净，
其安装位置应准确；其搭接处的厚度应与原厚度相同，橡胶密封垫的压缩量不宜超过其
厚度的1/3;法兰螺栓应按对角线位置依次均匀紧固，紧固后的法兰间隙应均匀。
(3)冷却装置安装前应按制造厂规定的压力值用气压或油压进行密封试验；冷却器、强
迫油循环风冷却器，持续30min 应无渗漏；强迫油循环水冷却器，持续 1h 应无渗漏。
(5)气体继电器应具备防潮、防水功能，并加装防雨罩；电缆引线在接入气体继电器处
应有滴水弯，进线孔封堵应严密。
(6)变压器一、二次引线的施工，不应使变压器的套管直接承受应力。
(7)变压器的低压侧中性点必须直接与接地装置引出的接地干线连接，变压器箱体、支
架或外壳应接地，且有标识。变压器中性点的接地回路中，靠近变压器处，宜做一个可
第 69 页2025一建机电案例背诵点（默写本） 课程咨询微信：cms3619727 zz125929025
拆卸的连接点。
4、注油及热油循环
(1)不同牌号的绝缘油或同牌号的新油与运行过的油混合使用前，必须做混油试验。
(2)新安装的变压器不宜使用混合油。
(3)220kV及以上的变压器应真空注油，注入油的油温应高于器身温度，注油速度不宜大
于100L/min。
(4)在抽真空时，必须将不能承受真空下机械强度的附件与油箱隔离。
(5)热油循环时，冷却器内的油应与油箱主体的油同时进行热油循环。
5、变压器的交接试验
(1)绝缘油试验或SF₆ 气体试验
① 绝缘油的试验项目包括外状、水溶性酸、酸值、闪点、水含量、界面张力、介质损
耗因数、击穿电压、体积电阻率、油中含气量、油泥与沉淀物、油中溶解气体组分含量
色谱分析、变压器油中颗粒度限值。
②SF₆ 气体绝缘的变压器应进行SF₆ 气体含水量检验及检漏。SF₆ 气体含水量(20℃ 的
体积分数)不宜大于250μL/L, 变压器应无明显泄漏点。
(2)测量绕组连同套管的直流电阻
①变压器的直流电阻与同温下产品出厂实测数值比较，相应变化不应大于2%。
② 1600kVA 及以下三相变压器，各相绕组之间的差别不应大于4%;无中性点引出的绕组，
线间各绕组之间差别不应大于2%。
③ 1600kVA 以上变压器，各相绕组之间差别不应大于 2%;无中性点引出的绕组， 线间
差别不应大于1%。
(3)检查所有分接电压比
①电压等级在35kV 以下，电压比小于3的变压器电压比允许偏差应为±1%。
② 其他变压器额定分接下，电压比允许偏差不应超过±0.5%。其他分接的电压比应在
变压器阻抗电压值(%)的1/10以内，且允许偏差应为±1%。
(4)检查变压器的三相连接组别
可以采用直流感应法或交流电压法分别检测变压器三相绕组的极性和连接组别。
(5)测量铁芯及夹件的绝缘电阻
(6)测量绕组连同套管的绝缘电阻值、吸收比
① 用2500V 摇表测量各相高压绕组对外壳的绝缘电阻值，用 500V 摇表测量低压各相
绕组对外壳的绝缘电阻值。测量完后，将高、低压绕组进行放电处理。
(7)绕组连同套管的交流耐压试验
① 电力变压器新装注油以后，大容量变压器必须经过静置 12h 才能进行耐压试验。对
10kV以下小容量的变压器，一般静置5h 以上才能进行耐压试验。
(8)额定电压下的冲击合闸试验
① 在额定电压下，变压器冲击合闸试验应进行 5次，每次间隔时间宜为5min, 应无异
常现象，其中750kV 变压器在额定电压下，第一次冲击合闸后的带电运行时间不应少于
30min, 其后每次合闸后带电运行时间可逐次缩短，但不应少于5min。
② 冲击合闸宜在变压器高压侧进行，进行中性点接地的电力系统试验时，变压器中性
点应接地。
(9)变压器的相位
检查变压器的相位，应与电网相位一致。
第 70 页2025一建机电案例背诵点（默写本） 课程咨询微信：cms3619727 zz125929025
6、气体绝缘金属封闭开关(GIS) 设备安装技术
1)运输与保管
(1)GIS设备在运输和装卸工程中不得倒置、倾翻、碰撞和受到剧烈振动。
(3)对于有防潮要求的附件、备件、专用工器具及设备专用材料应置于干燥的室内，特
别是组装用 “O” 形圈、吸附剂等。
2)安装与调整
(2)装配工作应在无风沙、无雨雪、空气相对湿度小于80%的条件下进行，并应采取防尘、
防潮措施。
3)六氟化硫气体充注
(1)新六氟化硫气体应有出厂检验报告及合格证明文件。运到现场后，每瓶均应做含水
量检验。
(2)六氟化硫气瓶的安全帽、防震圈应齐全，搬运时严禁抛掷溜放。
(3)气体充入前应按技术文件要求对设备内部进行真空处理。
4)交接试验
(1)六氟化硫气体绝缘金属封闭开关设备交接试验项目主要包括：测量主回路的导电电
阻；密封性试验；测量六氟化硫气体含水量；主回路交流耐压试验；操动试验以及气体
密度继电器、压力表和压力动作阀的检查。
(2)密封试验应在封闭式组合电器充气24h 后，且在组合电器操动试验后进行。
(3)气体含水量的测量应在封闭式组合电器充气24h 后进行。
(4)进行组合电器的操动试验时，联锁与闭锁装置动作应准确可靠。
7、断路器安装技术
2)真空断路器安装
(1)安装应垂直，固定应牢固，相间支持瓷套应在同一水平面上。
(2)三相联动连杆的拐臂应在同一水平面上，拐臂角度应一致。
(3)具备慢分、慢合功能的，在安装完毕后，应先进行手动缓慢分、合闸操作，手动操
作正常，方可进行电动分、合闸操作。
3)六氟化硫断路器安装
(3)罐式断路器安装前，应核对电流互感器二次绕组排列次序及变比、极性、级次等。
(4)灭弧室组装时，空气相对湿度应小于80%,并应采取防尘、防潮措施。
(5)断路器支架或底架与基础的垫片不宜超过3片，其总厚度不应大于10mm。
4)真空断路器交接试验
(1)真空断路器交接试验项目主要包括：测量绝缘电阻；测量每相导电回路的电阻；交
流耐压试验；测量断路器的分、合闸时间，测量分、合闸的同期性，测量合闸时触头的
弹跳时间；测量分、合闸线圈及合闸接触器线圈的绝缘电阻和直流电阻以及断路器操动
机构的试验等。
(2)测量每相导电回路的电阻应采用电流不小于100A 的直流压降法。
(3)应在断路器合闸及分闸状态下分别进行交流耐压试验。
(4)测量断路器主触头的分、合闸时间，测量分、合闸的同期性，测量合闸时触头的弹
跳时间时，应在断路器额定电压下进行。
5)六氟化硫断路器交接试验
(1)六氟化硫断路器交接试验项目主要包括：测量绝缘电阻；测量每相导电回路电阻；
交流耐压试压；测量断路器分、合闸时间；测量断路器分、合闸速度；测量断路器分、
第 71 页2025一建机电案例背诵点（默写本） 课程咨询微信：cms3619727 zz125929025
合闸同期性及配合时间；测量断路器分、合闸线圈绝缘电阻及直流电阻；断路器操动机
构试验；六氟化硫气体含水量以及密封性试验等。
(2)交流耐压试验在六氟化硫气体为额定值时进行，试验电压应按出厂试验电压的 80%
确定。
(3)110kV 以下电压等级应进行合闸对地和断口间耐压试验。
(4)测量断路器分、合闸线圈的绝缘电阻值，不应低于10MΩ。
8、隔离开关、负荷开关安装技术
(1)设备支架安装后，检查支架柱轴线，行、列的定位轴线允许偏差为5mm, 同相根开允
许偏差为10mm。
(2)隔离开关相间连杆应在同一水平线上。
(3)隔离开关的各支柱绝缘子安装时可用金属垫片校正其水平或垂直偏差，使触头相互
对准、接触良好。
(5)电动操作前，应先进行多次手动分、合闸，机构动作应正确。
(7)机构箱应密闭良好、防雨防潮性能良好，箱内安装有防潮装置时，加热器与各元件、
电缆及电线的距离应大于50mm。
(8)具有引弧触头的隔离开关由分到合时，在主动触头接触前，引弧触头应先接触；从
合到分时，触头的断开顺序应相反。
(9)触头应接触紧密，表面应平整、清洁，并应涂以薄层中性凡士林。
(10)设备连接端子应涂以薄层电力复合脂，连接螺栓应齐全、紧固。
3)交接试验
(1)隔离开关、负荷开关交接试验项目主要包括：测量绝缘电阻；测量负荷开关导电回
路电阻；交流耐压试验；检查操动机构线圈的最低动作电压以及操动机构的试验等。
(2)测量绝缘电阻时，应测量隔离开关与负荷开关的有机材料传动杆的绝缘电阻。
(3)三相同一箱体的负荷开关，应按相间及相对地进行耐压试验，还应按产品技术条件
规定进行每个断口的交流耐压试验。
(4)35kV 及以下电压等级的隔离开关可在母线安装完毕后一起进行交流耐压试验。
9、避雷器安装技术
1)运输与保管
(1)避雷器在运输存放过程中应正置立放，不得倒置和受到冲击与碰撞，复合外套的避
雷器不得与酸碱等腐蚀性物品放在同一车厢内运输。
2)避雷器安装
(5)避雷器的排气通道应通畅，排气口不得朝向巡检通道，排出的气体不致引起相间或
对地闪络，并不得喷及其他电气设备。
3)交接试验
(1)金属氧化物避雷器的交接试验项目主要包括：测量金属氧化物避雷器及基座绝缘电
阻；测量金属氧化物避雷器的工频参考电压和持续电流；测量金属氧化物避雷器直流参
考电压和 0.75 倍直流参考电压下的泄漏电流；检查放电计数器动作情况及监视电流表
指示；工频放电电压试验。
(2)测量金属氧化物避雷器及基座绝缘电阻：1kV 以下电压等级，应采用500V 兆欧表，
绝缘电阻值不应小于2MΩ;35kV及以下电压等级，应采用2500V 兆欧表，绝缘电阻值不
应小于1000MΩ;35kV 以上电压等级，应采用5000V兆欧表，绝缘电阻值不 应小于2500M
第 72 页2025一建机电案例背诵点（默写本） 课程咨询微信：cms3619727 zz125929025
Ω。
(3)工频放电电压试验时，放电后应快速切除电源，切断电源时间不应大于0.5s,过流保
护动作电流应控制在0.2～0.7A 之间。
10、互感器安装技术
2)互感器安装
(1)互感器支架封顶板安装面应水平；并列安装的应排列整齐，同一组互感器的极性方
向应一致。
(2)电容式电压互感器应根据产品成套供应的组件编号进行安装，不得互换。组件连接
处的接触面应除去氧化层，并涂以电力复合脂。
(3)安装在环境0℃及以下地区的均压环应在最低处打放水孔。
(4)零序电流互感器的安装不应使构架或其他导磁体与互感器铁芯直接接触，或与其构
成磁回路分支。
(5)互感器的外壳应可靠接地。
(6)电流互感器的备用二次绕组端子应先短路后接地。
3)交接试验
(1)互感器交接试验项目主要包括：测量绝缘电阻；测量35kV及以上电压等级的互感器
的介质损耗因数及电容量；局部放电试验；交流耐压试验；绝缘介质性能试验； 测量
绕组的直流电阻；检查绕组组别和极性；误差及变比测量；电流互感器励磁特性曲线测
量。
(2)测量一次绕组间的绝缘电阻，电阻值不宜低于1000MΩ, 由于结构原因无法测量时可
不测量。
(3)测量一次绕组对二次绕组及外壳、各二次绕组间及其对外壳的绝缘电阻，电阻值不
宜低于1000MΩ。
(4)局部放电测量宜与交流耐压试验同时进行。
(5)互感器交流耐压试验应按出厂试验电压的 80%进行，并应在高压侧监视施加电压。
(6)用于关口计量的互感器应进行误差测量；用于非关口计量的互感器应检查互感器变
比。
(7)当继电保护对电流互感器的励磁特性有要求时，应进行励磁特性曲线测量。
11、抽芯检查
在电动机检查过程中，应做抽芯检查的有：
(1)电动机出厂期限超过制造厂保证期限；或出厂日期已超过1年。
(2)经外观检查或电气试验，质量可疑的。
3)电动机的干燥
(1)电动机绝缘电阻不能满足下列要求时，必须进行干燥。
① 1kV 及以下电动机使用500～1000V 摇表，绝缘电阻值不应低于1MΩ/kV。
② 1kV 以上电动机使用2500V 摇表，定子绕组绝缘电阻值不应低于1MΩ/kV, 转子绕
组绝缘电阻值不应低于0.5MΩ/kV, 并做吸收比(R60/R15) 试验，吸收比不小于1.3。
12、干燥方法：
① 外部加热干燥法。
②电流加热干燥法。
(3)电动机干燥时注意事项：
第 73 页2025一建机电案例背诵点（默写本） 课程咨询微信：cms3619727 zz125929025
① 在干燥前应根据电动机受潮情况制定烘干方法及有关技术措施。
② 烘干温度缓慢上升， 一般每小时的温升控制在5～8℃。
③ 干燥中要严格控制温度，在规定范围内，干燥最高允许温度应按绝缘材料的等级来
确定， 一般铁芯和绕组的最高温度应控制在70～80℃。
④ 干燥时不允许用水银温度计测量温度，应用酒精温度计、电阻温度计或温差热 电偶。
⑤ 定时测定并记录绕组的绝缘电阻、绕组温度、干燥电源的电压和电流、环境温度。
测定时一定要断开电源，以免发生危险。
⑥ 当电动机绝缘电阻达到规范要求，在同一温度下经 5h稳定不变后认定干燥完毕。
13、电动机安装
(1)安装时应在电动机与基础之间衬垫一层硬塑胶等防振物。
(2)地脚螺栓上均要套用弹簧垫圈，拧紧螺母时要按对角交错次序拧紧。
(3)应调整电动机的水平度， 一般用水平仪进行测量。
(4)电动机垫片一般不超过 3 块，垫片与基础面接触应严密，电动机底座安装完毕后进
行二次灌浆。
(5)电动机必须有明显可靠的接地。
3. 电动机接线
1)电动机接线方式
电动机三相定子绕组按电源电压和电动机额定电压的不同，可接成星形(Y) 或 三角形
(△)两种形式。
14、试运行前的检查
(1)应用500V兆欧表测量电动机绕组的绝缘电阻。对于380V的异步电动机应不低于0.5M
Ω。
(2)检查电动机安装是否牢固，地脚螺栓是否全部拧紧。
(3)电动机的保护接地线必须连接可靠，接地线(铜芯)的截面积不小于4mm², 有防松弹
簧垫圈。
(4)检查电动机与传动机械的联轴器是否安装良好。
(5)检查电动机电源开关、启动设备、控制装置是否合适，熔丝选择是否合格，热继电
器调整是否适当，短路脱扣器和热脱扣器整定是否正确。
(6)通电检查电动机的转向是否正确。不正确时，在电源侧或电动机接线盒侧任意对调
两根电源线即可。
(7)对于绕线型电动机还应检查滑环和电刷。
15、试运行中的检查
(1)电动机的旋转方向应符合要求，无杂声。振动(双振幅值)不应大于标准规 定值。
(2)绕线型电动机的换向器、滑环及电刷的工作情况正常。
(3)电动机第一次启动一般在空载情况下进行，空载试运行时间宜为2h, 机身和轴承的
温升、电压和电流等应符合工艺装置的空载状态运行要求，并应记录电流、电压、温度、
运行时间等有关数据。
(4)空载状态下可启动次数及间隔时间应符合产品技术文件的要求。无要求时，连续启
动2次的时间间隔不应小于5min,并应在电动机冷却至常温下进行再次启动。
16、导线连接
(1)不同金属、不同规格、不同绞制方向的导线或架空地线严禁在一个耐张段内连接。
第 74 页2025一建机电案例背诵点（默写本） 课程咨询微信：cms3619727 zz125929025
(3)架线施工前应由具有资质的检测单位对试件进行连接后的握着强度试验。
(4)握着强度试验的试件不得少于 3 组。导线采用螺栓式耐张线夹及钳压管连接时，其
试件应分别制作。
(5)试件握着强度试验结果应符合要求。液压握着强度不得小于导线设计使用拉断力的
95%;螺栓式耐张线夹的握着强度不得小于导线设计使用拉断力的 90%;钳压管直线连接
的握着强度不得小于导线设计使用拉断力的95%。架空地线的连接强度应与导线相对应。
(6)切割导线外层铝股时严禁伤及钢芯。
(7)66kV 及以下架空输电线路，在一个档距内每根导线或架空地线上不应超过一个接续
管和三个补修管，当张力放线时不应超过两个补修管；110~750kV 架空输电线路，在一
个档距内每根导线或架空地线上不应超过一个接续管和两个补修管。
17、线路试验
(1)测量绝缘子和线路的绝缘电阻：
① 悬式绝缘子和支柱绝缘子的绝缘电阻测量：每片悬式绝缘子的绝缘电阻值，不应低
于300MΩ;35kV及以下的支柱绝缘子的绝缘电阻值，不应低于500MΩ; 采 用 2500V 兆
欧表测量绝缘子的绝缘电阻值，可按同批产品数量的 10%抽查；棒式绝缘子不进行此项
试验。
② 悬式绝缘子和支柱绝缘子的交流耐压试验：35kV及以下的支柱绝缘子，可在母线安
装完毕后一起进行试验，试验电压应符合高压电气设备绝缘的工频耐压试验电压标准的
规定；35kV多元件支柱绝缘子的交流耐压试验值应符合规定，测量并记录线路绝缘电阻
值。
(2)测量35kV以上线路的工频参数可根据继电保护、过电压等专业的要求进行。
(3)检查线路各相两侧的相位应一致。
(4)冲击合闸试验在额定电压下对空载线路的冲击合闸试验，应进行3 次。
(5)测量杆塔的接地电阻值，应符合设计的规定。
(6)导线接头测试：
①电压降法：导线接头两端的电压降，不超过同样长度导线电压降的1.2倍。
② 温度法：红外线测温仪，可距被测点一定距离外进行测温，通过导线接头温度的测
量，来检验接头的连接质量。
18、电缆保护管施工要求
在电缆进入建筑物、隧道、穿过楼板及墙壁处，从地面引至电杆、设备、墙外表面或行
人容易接近处，距地面高度 2m 以下的一段，其他可能受到机械损伤的地方，应有一定
机械强度的保护管或加装保护罩。
(1)电缆金属保护管施工要求
① 电缆金属保护管管口应无毛刺和尖锐棱角。金属管不应直接对焊，应采用螺纹接头
连接或套管密封焊接。
② 金属管弯制后，弯扁程度不宜大于管子外径的 10%。
③电缆保护管的内径一般应不小于电缆外径的 1.5倍。
④电缆管明敷时，当设计无要求时，金属管支点间距不宜大于3m。
(2)电缆排管施工要求
① 敷设电力电缆的排管孔径应不小于 100mm, 控制电缆孔径应不小于75mm。
② 埋入地下的排管顶部至地面的距离，人行道上应不小于 500mm; 一般地区应不小于
700mm; 在直线距离超过100m、排管转弯和分支处都要设置排管电缆井；排管通向井坑
第 75 页2025一建机电案例背诵点（默写本） 课程咨询微信：cms3619727 zz125929025
应有不小于0.1%的坡度，以便管内的水流入井坑内。
19、电缆支架施工要求
(1)水平安装的电缆支架，各支架的同层横档应在同一水平面上，偏差不应大于5mm。
(2)电缆沟内或建筑物上安装的电缆支架，应有与电缆沟或建筑物相同的坡度。
(3)电缆桥架在每个支吊架上的固定应牢固，连接板的螺栓应紧固，螺母应位于电缆桥
架的外侧。
(4)金属电缆支架、桥架及竖井全长均必须可靠接地。
20、电缆敷设前检查
(1)电缆型号、规格、电压等级应符合设计要求。电缆外观应无损伤、绝缘良好。
(2)充油电缆接头应无渗漏油，油样应试验合格。
(4)电缆封端应严密，并根据要求做绝缘试验。6kV以上的电缆，应做交流耐压和直流泄
漏性试验；1kV以下的电缆用兆欧表测试绝缘电阻，并做好记录。
21、支架上敷设电缆的要求
① 宜按电压等级由高至低的电力电缆、强电至弱电的控制和信号电缆、通信电缆 “由
上而下”的顺序排列。
② 35kV 及以下的相邻电压级电力电缆可排列于同一层支架；1kV及以下的电力电缆在
采取防火分隔和有效抗干扰措施后，也可与强电控制、信号电缆配置在同一层支架上。
③ 工作与备用电缆应配置在不同层或不同侧的支架上，并应实行防火分隔。
22、直埋电缆敷设要求
① 铠装电缆的金属层要可靠接地，接地电阻值不得大于10Ω。
② 直埋电缆的埋深应不小于0.7m, 穿越农田时应不小于1m。在引入建筑物、与地下建
筑物交叉及绕过地下建筑物处可浅埋，但应采取保护措施。
③ 电缆敷设后，上面要铺100mm 厚的软土或细沙，再盖上混凝土保护板，覆盖宽度应
超过电缆两侧以外各 50mm, 或用砖代替混凝土保护板。
④ 直埋电缆在直线段每隔50~100m 处、电缆接头处、转弯处、进入建筑物等处，应设
置明显的方位标志或标桩。
⑤ 电缆中间接头盒外面要有铸铁或混凝土保护盒。接头下面应垫以混凝土基础板，长
度要伸出接头保护盒两端 600~700mm。
⑦ 电缆互相交叉、与非热力管和管道交叉、穿越公路时，都要穿在保护管中，保护管
长度超出交叉点 1m, 交叉净距不应小于 250mm, 保护管内径不应小于电缆外径的 1.5
倍。
23、电缆施放
① 人工施放时必须每隔 1.5～2m 放置滑轮一个，电缆端头从线盘上取下放在滑轮上，
再用绳子扣住向前拖拽，不得把电缆放在地上拖拉。
② 用机械敷设电缆时，应缓慢前进， 一般速度不超过 15m/min, 牵引头必须加装钢丝
套。长度在300m 以内的大截面电缆，可直接绑住电缆芯牵引，敷设时不得损坏保护层。
④交流单芯电缆不得单独穿入钢管内。
(4)电缆附件安装
② 电缆线芯连接金具其内径应与电缆线芯匹配，间隙不应过大，截面宜为线芯截面的
第 76 页2025一建机电案例背诵点（默写本） 课程咨询微信：cms3619727 zz125929025
1.2～1.5倍。
24、标志牌的装设
① 在电缆终端头、电缆接头、拐弯处、夹层内、隧道及竖井的两端、人井内等地 方，
电缆上应装设标志牌。
② 标志牌上应注明线路编号，应写明电缆型号、规格及起讫地点。并联使用的电缆应
有顺序号。标志牌规格宜统一，标志牌应能防腐，挂装应牢固。
25、电缆的防火阻燃措施
(1)建筑物中电缆引至电气柜、盘或控制屏、台的开孔部位，电缆贯穿隔墙、楼板的孔
洞处，工作井中电缆管孔处等，均应进行防火封堵。
(2)电缆沟、桥架主通道的分支处，多段配电装置的电缆沟分段处，长距离电缆沟、架
空桥架的100m处，电缆沟、桥架至配电装置的人口处，宜设置防火墙或阻火段。
(3)防火墙两侧长度不小于2m 内的电缆应涂刷防火涂料或缠绕防火包带。
(4)与电力电缆同通道敷设的控制电缆、非阻燃通信光缆，应采取穿入阻燃管或耐火电
缆槽盒，或采取在电力电缆和控制电缆之间设置防火板材。
(5)在电缆竖井中，宜按每隔7m 或在建(构)筑物楼层设置防火封堵。
26、电缆线路绝缘电阻测量和耐压试验
(1)绝缘电阻的测量
① 1kV 及以上的电缆可用2500V 的兆欧表测量其绝缘电阻。
② 电缆线路绝缘电阻测量前，用导线将电缆对地短路放电。当接地线路较长或绝缘性
能良好时，放电时间不得少于1min。测量完毕或需要再测量时，应将电缆再次接地放电。
③ 每次测量都需记录环境温度、湿度、绝缘电阻表电压等级及其他可能影响测量结果
的因素，对测量结果进行分析、比较，正确判断电缆绝缘性能的优劣。
(2)耐压试验
② 在进行直流耐压试验的同时，用接在高压侧的微安表测量泄漏电流。三相泄漏 电流
最大不对称系数一般不大于2。对于10kV 及以上的电缆，若泄漏电流小于20 μA 时，
其三相泄漏电流最大不对称系数不作规定。
27、输电线路的防雷装置
(1)架设接闪线。
(2)增加绝缘子串的片数以加强绝缘。
(3)降低杆塔的接地电阻。
(4)装设管型接闪器或放电间隙，以限制雷击形成过电压。
(5)装设自动重合闸。
(6)采用消弧圈接地方式。
(7)不同电压等级输电线路的接闪线设置：500kV及以上送电线路，应全线装设双接闪线，
且输电线路愈高，保护角愈小。220～330kV送电线路，应全线装设双接闪线， 杆塔上
接闪线对导线的保护角为 20°~30°。110kV 送电线路沿全线装设接闪线，在雷电特别
强烈的地区采用双接闪线；在少雷区或雷电活动轻微的地区，可不沿线架设接闪线，但
杆塔应随基础接地。
28、发电厂和变电站的防雷装置
第 77 页2025一建机电案例背诵点（默写本） 课程咨询微信：cms3619727 zz125929025
(1)采用接闪针和接闪线预防直击雷。
(2)利用接闪器来限制入侵雷电波的过电压幅值。变电站通常采用阀型接闪器。发电厂
采用金属氧化物接闪器。
(3)在靠近变电站的进线，必须架设 1~2km 的接闪线保护，用于限制流经接闪器的雷电
流和限制入侵波的陡度。
29、工业建筑物和构筑物的防雷装置
(1)装设独立的接闪针或接闪线，保护建筑物和构筑物及突出屋面的物体。
(2)有爆炸危险气体、蒸汽或粉尘的放散管、呼吸阀、排风管等，管顶上或其附近的接
闪针针尖应高出管顶3m 以上。
(3)装设均压环，可利用电气设备的接地干线，与建筑物和构筑物内的金属结构和金属
设备相连。
30、爆炸和火灾危险环境接地安装
(1)在有爆炸性气体环境 1 区内的所有电气设备以及2 区内除照明灯具外的其他电气设
备，应采用专门的接地线。
(2)接地干线应在爆炸危险区域内不同的方向不少于两处与接地体连接。
(3)电气设备的接地装置与独立的避雷针的接地装置应分开设置；与建筑物上的避雷针
接地装置可合并设置。
(4)有爆炸性粉尘环境内电气设备的金属外壳应可靠接地。
爆炸性粉尘环境10区内的所有电气设备，应有专门的接地线。爆炸性粉尘环境11 区内
的所有电气设备，可利用有可靠电气连接的金属管线或金属构件作为接地线(PE线),但
不得利用输送爆炸危险物质的管道。
(5)为了提高接地的可靠性，接地干线宜在爆炸危险区域不同方向且不少于两处与接地
体相连接。
31、防静电施工
(1)防静电的接地装置可与防感应雷和电气设备的接地装置共同设置。
(2)设备、机组、储罐、管道等的防静电接地线，应单独与接地体或接地干线相连，除
并列管道外不得互相串联接地。
(3)防静电的接地线应与设备、机组、储罐等固定接地端子或螺栓连接，连接螺栓不应
小于M10, 并有防松装置和涂以电力复合脂。
(4)容量为50m³及以上的储罐，其接地点不应少于两处，且接地点的间距不应大于30m,
并应在罐体底部周围对称地与接地体相连，接地体应连接成环形的闭合回路。
第 78 页2025一建机电案例背诵点（默写本） 课程咨询微信：cms3619727 zz125929025
4.4自动化仪表工程安装技术
1、取源部件安装的一般要求
(1)设备上的取源部件应在设备制造时同时安装。管道上的取源部件安装应在管道预制
或安装的同时进行。
(2)在设备或管道上进行取源部件的开孔和焊接，必须在设备或管道的防腐、衬里和压
力试验前进行。在高压、合金钢、有色金属设备和管道上开孔时，应采用机械加工的方
法。
(3)安装取源部件时，不应在设备或管道的焊缝及其边缘上开孔及焊接。取源阀门与设
备或管道的连接不宜采用卡套式接头。当设备及管道有绝热层时，安装的取源部件应露
出绝热层外。
(5)取源部件安装完毕后，应与设备和管道同时进行压力试验。
2、温度取源部件安装
(1)温度取源部件与管道垂直安装时，取源部件轴线应与管道轴线相垂直；与管道呈倾
斜角度安装时，宜逆着物料流向，取源部件轴线应与管道轴线相交。
(2)在管道的拐弯处安装时，宜逆着物料流向，取源部件轴线应与管道轴线相重合。
3、压力取源部件安装
(1)压力取源部件的安装位置应选在被测物料流束稳定的位置，其端部不应超出设备或
管道的内壁。
(2)压力取源部件与温度取源部件在同一管段上时，应安装在温度取源部件的上游侧。
(3)当检测带有灰尘、固体颗粒或沉淀物等混浊物料的压力时，在垂直和倾斜的设备和
管道上，取源部件应倾斜向上安装，在水平管道上宜顺物料流束安装。
(4)在水平和倾斜的管道上安装压力取源部件时，取压点的方位要求：
① 测量气体压力时，应在管道的上半部。
② 测量液体压力时，应在管道的下半部与管道水平中心线成 0°~45°夹角范围内。
③ 测量蒸汽压力时，应在管道的上半部，以及下半部与管道水平中心线成 0°~ 45°
夹角范围内。
4、流量取源部件安装
(1)流量取源部件上、下游直管段的最小长度应符合设计要求，在规定的直管段最小长
度范围内，不得设置其他取源部件或检测元件，直管段内表面应清洁，无凹坑或凸出物。
(2)在节流件的上游安装温度计时，温度计与节流件间直管段距离的要求：
① 当温度计插套或套管直径小于或等于0.03D(D为管道内径)时，不应小于5D。
② 当温度计插套或套管直径在0.03D 和0. 13D 之间时，不应小于20D。
(3)在节流件的下游安装温度计时，温度计与节流件间的直管段距离不应小于管道内径
的5 倍。
(4)在水平和倾斜的管道上安装节流装置时，取压口的方位要求：
① 测量气体流量时，应在管道的上半部。
② 测量液体流量时，应在管道的下半部与管道水平中心线成 0°~45°夹角范围内。
③ 测量蒸汽流量时，应在管道的上半部与管道水平中心线成 0°~45°夹角范围内。
(5)采用均压环取压时，取压孔应在同一截面上均匀设置，且上、下游取压孔的数量应
相等。
(6)皮托管、均速管等流量检测元件的取源部件的轴线，应与管道轴线垂直相交。
第 79 页2025一建机电案例背诵点（默写本） 课程咨询微信：cms3619727 zz125929025
5、分析取源部件安装
(1)分析取源部件应安装在压力稳定、能灵敏反映真实成分变化和取得具有代表性的分
析样品的位置。取样点周围不应有层流、涡流、空气渗入、死角、物料堵塞或非生产过
程的化学反应。
(2)被分析的气体内含有固体或液体杂质时，取源部件的轴线与水平线之间的仰角应大
于15°。
(3)在水平和倾斜的管道上安装分析取源部件时，安装方位与安装压力取源部件的要求
相同。
6、仪表设备安装的一般要求
(1)仪表中心距操作地面的高度宜为1.2~1.5m; 显示仪表应安装在便于观察示值的位置。
(2)安装过程中不应敲击、振动仪表。仪表安装后应牢固、平正。仪表与设备、管 道或
构件的连接及固定部位应受力均匀，不应承受非正常的外力。
(3)设计要求需要脱脂的仪表，应经脱脂检查合格后安装。
(4)直接安装在管道上的仪表，宜在管道吹扫后安装，当必须与管道同时安装时，在管
道吹扫前应将仪表拆下。
(5)直接安装在设备或管道上的仪表在安装完毕后应进行压力试验。
(6)仪表接线箱(盒)应采取密封措施，引入口不宜朝上。
(7)对仪表和仪表电源设备进行绝缘电阻测量时，应有防止弱电设备及电子元件被损坏
的措施。
(8)现场总线仪表线路连接应为并联方式。
7、仪表柜(盘、箱)安装
(1)仪表柜(盘、箱)、操作台的型钢底座进行安装时，上表面应保持水平，水平度允许
偏差为1mm/m; 当型钢底座长度大于 5m 时，全长水平度允许偏差为5mm。
(2)同一系列规格相邻两柜、操作台的顶部高度差不得大于 2mm, 接缝处正面的平面度
偏差不得大于1mm, 接缝间隙不得大于 2mm。
(3)仪表柜、操作台之间及仪表柜、操作台内各设备构件之间的连接应牢固，安装用的
紧固件应为防锈材料。安装固定不应采用焊接方式。
(4)仪表柜(盘、箱)、操作台在安装及加工过程中应采用机械加工方法。
(5)不锈钢材质的接线箱固定时，不得与碳钢材料直接接触。
8、温度检测仪表安装
(1)测温元件安装在易受被测物料强烈冲击的位置时，应采取防弯曲措施。
(2)压力式温度计的感温包必须全部浸入被测对象中。
(3)在多粉尘的部位安装测温元件，应采取防止磨损的措施。
(4)表面温度计的感温面与被测对象表面应紧密接触，并应可靠固定
9、压力检测仪表安装
(1)测量低压的压力表或变送器的安装高度，宜与取压点的高度一致。
(2)测量高压的压力表安装在操作岗位附近时，安装高度宜在操作平台面 1.8m 以上，或
在仪表正面加保护罩。
(3)现场安装的压力表，不应固定在有强烈振动的设备或管道上。
第 80 页2025一建机电案例背诵点（默写本） 课程咨询微信：cms3619727 zz125929025
10、节流件安装要求
① 节流件安装前应进行清洗，清洗时不应损伤节流件。
② 节流件必须在管道吹洗后安装，节流件安装方向，应使流体从节流件的上游端面流
向节流件的下游端面，孔板的锐边或喷嘴的曲面侧迎着被测流体的流向。
③ 在水平和倾斜的管道上安装的孔板或喷嘴，当排泄孔流体为液体时，排泄孔的位置
应在管道的正上方，流体为气体或蒸汽时，排泄孔的位置应在管道的正下方。
④ 节流件的端面应垂直于管道轴线，其允许偏差应为1°,节流件应与管件或夹持件同
轴，其轴线与上、下游管道轴线之间的误差应符合规范规定。
② 质量流量计应安装于被测流体完全充满的水平管道上。测量气体时，箱体管应置于
管道上方；测量液体时，箱体管应置于管道下方。
11、流量计安装要求
① 涡轮流量计和涡街流量计的信号线应使用屏蔽线，其上、下游直管段的长度应 符合
设计文件的要求。
③ 电磁流量计安装：流量计外壳、被测流体和管道连接法兰之间应等电位接地连接；
在垂直的管道上安装时，被测流体的流向应自下而上，在水平的管道上安装时，两个测
量电极不应在管道的正上方和正下方位置；流量计上游直管段长度和安装支撑方式应符
合设计文件的要求。
④ 超声波流量计上、下游直管段长度应符合设计要求；对于水平管道，换能器的位置
应在与水平直线成 45°夹角的范围内；被测管道内壁不应有影响测量精度的结垢层或
涂层。
12、成分分析和物性检测仪表安装
(1)被分析样品的排放管应直接与排放总管连接，总管应引至室外安全场所，其集液处
应有排液装置。
(2)可燃气体检测器和有毒气体检测器的安装位置应根据所检测气体的密度确定， 其密
度大于空气时，检测器应安装在距地面 200～300mm 处，其密度小于空气时，检测器应
安装在泄漏区域的上方。
13、热工仪表设备接地一般要求
(1)供电电压高于 36V 的现场仪表的外壳，仪表柜(盘、箱)、支架、底座等正常不带电
的金属部分，均应做保护接地。
(2)各仪表回路应只有一个信号回路接地点。信号回路的接地点应在显示仪表侧，当采
用接地型热电偶和检测元件已接地的仪表时，在显示仪表侧不应再接地。
(3)在中间接线箱内，主电缆分屏蔽层应用端子将对应的二次电缆屏蔽层进行连接，不
同的屏蔽层应分别连接，不应混接，并应绝缘。
(5)仪表保护接地系统应接到低压电气设备的保护接地网上，连接应牢固可靠，不应串
联接地。
(6)接地系统的连线应采用铜芯绝缘电线或电缆，并应采用镀锌螺栓紧固。仪表柜(盘、
箱)内的接地汇流排应采用铜材，并应采用绝缘支架固定。接地总干线与接地体之间应
采用焊接。
第 81 页2025一建机电案例背诵点（默写本） 课程咨询微信：cms3619727 zz125929025
14、DCS 系统接地要求
DCS系统的接地有三部分：系统电源接地、信号屏蔽接地、机柜安全接地，在 DCS机柜
内安装有3根接地铜排，分别与3个接地对应。3根铜排在DCS 系统内互相绝缘。每根
铜排要求各自独立连接到电气全厂接地网上，中间无其他系统的地线接入。
(2)DCS 机柜要求浮空，底座与机柜间铺设绝缘材料，机柜与底座连接螺栓应带绝缘套
管。
15、仪表线路施工的一般要求
(1)电缆、电线敷设前，应进行外观检查和导通检查，并应用兆欧表测量绝缘电阻，其
绝缘电阻值不应小于5MΩ。
(2)线路周围环境温度超过65℃时应采取隔热措施；附近有火源时应采取防火措施。
(3)线路不得敷设在易受机械损伤、腐蚀性物质排放、潮湿、强磁场和强静电场干扰的
位置。
(4)线路不宜敷设在高温设备和管道上方，也不宜敷设在具有腐蚀性液体的设备和管道
的下方；线路与绝热的设备及管道绝热层之间的距离应大于或等于200mm, 与其他设备
和管道之间的距离应大于或等于150mm。
(5)线路敷设完毕后，要测量电缆、电线的绝缘电阻，并应进行校线和标号，在线路终
端处，应加标志牌。
(6)线路从室外进入室内时，应有防水和封堵措施。
(7)测量电缆电线的绝缘电阻时，必须将已连接上的仪表设备及部件断开。
16、电缆导管安装
(1)在粉尘、蒸汽、腐蚀性或潮湿气体区域敷设电缆导管时，其两端管口应密封。
(2)电缆导管与检测元件或现场仪表之间，宜用金属挠性管连接，并应设有防水弯。与
现场仪表箱、接线箱、接线盒等连接时应密封，并应固定牢固。
17、线缆及光缆敷设
(1)敷设塑料绝缘电缆时环境温度要求不低于 0℃,敷设橡皮绝缘电缆时环境温度要求不
低于-15℃。
(2)补偿导线应穿电缆导管或在电缆桥架内敷设，不得直接埋地敷设。当补偿导线与测
量仪表之间不采用切换开关或冷端温度补偿器时，宜将补偿导线和仪表直接连接。
(3)电缆不应有中间接头，当需要中间接头时，应在接线箱或接线盒内接线，接头宜采
用压接；当采用焊接时，应采用无腐蚀性焊药。补偿导线应采用压接。同轴电缆 和高
频电缆应采用专用接头。
(4)在光纤连接前和光纤连接后均应对光纤进行测试；光缆的弯曲半径不应小于光缆外
径的 15 倍；光缆敷设完毕后，光缆端头应做密封防潮处理。
(5)交流电源线路和仪表信号线路宜分层敷设。在同一电缆桥架内时，应用金属隔板隔
开敷设。
(6)明敷设的仪表信号线路与具有强磁场和强静电场的电气设备之间的净距离宜大于
1.50m; 当采用屏蔽电缆或穿金属电缆导管以及在金属槽式电缆桥架内敷设时，宜大于
0.80m。
(7)仪表信号线路、仪表供电线路、安全联锁线路、补偿导线及本质安全型仪表线路和
其他特殊仪表线路，应分别采用各自的电缆导管。
第 82 页2025一建机电案例背诵点（默写本） 课程咨询微信：cms3619727 zz125929025
18、爆炸和火灾危险环境的仪表线路及仪表设备安装
(1)防爆设备必须有铭牌和防爆标识，并应在铭牌上标明由国家授权的机构颁发的防爆
合格证编号。
(2)防爆仪表和电气设备接入电缆时，应采用防爆密封圈密封或用密封填料进行封固，
外壳上多余的孔应做防爆密封，弹性密封圈的一个孔应密封一根电缆。
(4)爆炸危险区域电缆导管的安装：
① 电缆导管之间及电缆导管与接线箱(盒)之间，应采用螺纹连接，螺纹有效啮合部分
不应少于5扣，螺纹处应涂电力复合脂，不得使用麻、绝缘胶带、涂料等，并应用锁紧
螺母锁紧，连接处应保证良好的电气连续性。
19、本质安全型仪表线路的安装：
① 本质安全电路和非本质安全电路不得共用一根电缆或穿同一根电缆导管。
② 采用芯线无分别屏蔽的电缆或无屏蔽的导线时，两个及其以上不同回路的本质安全
电路，不得共用同一根电缆或穿同一根电缆导管。
③ 本质安全电路与非本质安全电路在同一电缆桥架或同一电缆沟道内敷设时，应采用
接地的金属隔板或绝缘板隔离，或分开排列敷设，其间距应大于 50mm, 并应分别固定
牢固。
(6)对爆炸危险区域的线路进行连接时，必须在设计要求采用的防爆接线箱内接线。接
线必须牢固可靠、接地良好，并应有防松和防拔脱装置。
20、仪表管道施工的一般要求
(1)仪表管道安装前应将内部清扫干净，管端应临时封闭。需要脱脂的管道应经过脱脂
合格后再安装。
(2)仪表管道埋地敷设时，必须经试压合格和防腐处理后再埋入。直接埋地的管道连接
时必须采用焊接，并应在穿过道路、沟道及进出地面处设置保护套管。
(3)仪表管道在穿墙和过楼板处，应加装保护套管或保护罩，管道接头不应在保护套管
或保护罩内。
(5)不锈钢管固定时，不应与碳钢材料直接接触。不锈钢管与支架、固定卡子之间宜加
设隔离垫板。
(6)仪表管道支架间距：钢管水平安装时宜为 1.00～1.50m, 垂直安装时宜为 1.50~
2.00m; 铜管、铝管、塑料管及管缆水平安装时宜为 0.50～0.70m, 垂直安装时宜为
0.70~ 1.00m。
(7)高压钢管的弯曲半径宜大于管子外径的 5 倍，其他金属管的弯曲半径宜大于管子外
径的3.5 倍，塑料管的弯曲半径宜大于管子外径的4.5 倍。
(8)直径小于13mm 的铜管和不锈钢管，宜采用卡套式接头连接，也可采用承插法或套管
法焊接连接。承插法焊接时，其插入方向应顺着流体流向。
21、测量管道安装
(1)测量管道水平敷设时，应根据不同的物料及测量要求，设置1:10~1:100 的坡度，其
倾斜方向应保证能排除气体或冷凝液，当不能满足时，应在管道的集气处安装排气装置，
在集液处安装排液装置。
(2)测量管道与高温设备、高温管道及低温管道连接时，应采取热膨胀补偿措施。
(3)测量压差的正压管和负压管应安装在环境温度相同的位置。
(4)当测量管道与玻璃管微压计连接时，应采用软管。管道与软管的连接处，应高出仪
第 83 页2025一建机电案例背诵点（默写本） 课程咨询微信：cms3619727 zz125929025
表接头 150～200mm。
(5)测量管道与设备、工艺管道或建筑物表面之间的距离不得小于 50mm。测量油类和易
燃、易爆物质的测量管道与热表面的距离不宜小于150mm, 且不应平行敷设在其上方。
(7)低温管及合金管下料切断后，必须移植原有标识。薄壁管、低温管或钛管，严禁使
用钢印作标识。
22、气动信号管道安装
(1)气动信号管道应采用紫铜管、不锈钢管或聚乙烯管、尼龙管。
(2)气动信号管道安装无法避免中间接头时，应采用卡套式接头连接；气动信号管道终
端应配装可拆卸的活动连接件。
4)气源管道安装
(1)气源管道采用镀锌钢管时，应用螺纹连接，拐弯处应采用弯头，连接处应密封，缠
绕密封带或涂抹密封胶时，不得使其进入管内；采用无缝钢管时，应采用焊接连接，焊
接时焊渣不得落入管内。
(2)气源管道末端和集液处应有排污阀，排污管口应远离仪表、电气设备和线路。水平
干管上的支管引出口应在干管的上方。
(3)气源系统安装完毕后应进行吹扫，吹扫气应使用合格的仪表空气，先吹总管，再吹
干管、支管及接至各仪表的管道。
(4)气源装置使用前，应按设计文件规定整定气源压力值。
23、自动化仪表、管路脱脂一般要求
(1)用于脱脂的有机溶剂含油量不应大于50mg/L。
(2)脱脂溶剂不得混合使用，且不得与浓酸、浓碱接触。
2)脱脂方法
(1)有明显锈蚀的管道部位应先除锈再脱脂。
(2)采用擦洗法脱脂时，应使用不易脱落纤维的布或丝绸，不得使用棉纱。脱脂 ，脱脂
件上严禁附着纤维。
(3)经脱脂的仪表、控制阀、管子和其他管道组成件，应进行自然通风或用清洁无油、
干燥的空气或氮气吹干。
24、自动化仪表调试的一般要求
(1)仪表在安装前，应进行检查、校准和试验。仪表安装前的校准和试验应在室内进行。
试验室无电磁场干扰；室内温度保持在 10～35℃。
(2)仪表试验的电源电压应稳定。交流电源及 60V 以上的直流电源电压波动范围应为±
10%,60V以下的直流电源电压波动范围应为±5%。
(3)仪表试验的气源应清洁、干燥、压力稳定，露点比最低环境温度低 10℃以上。
(4)校准和试验用的标准仪器仪表应具备有效的计量检定合格证明，其基本误差的绝对
值不宜超过被校准仪表基本误差绝对值的1/3。
(5)仪表工程在系统投用前应进行回路试验；仪表回路试验的电源和气源宜由正式电源
和气源供给。
(7)单台仪表的校准点应在仪表全量程范围内均匀选取， 一般不应少于5个点；回路试
验时，仪表校准点不应少于3个点。
第 84 页2025一建机电案例背诵点（默写本） 课程咨询微信：cms3619727 zz125929025
25、单台仪表的校准和试验
(2)浮筒式液位计可采用干校法或湿校法校准。储罐液位计、料面计可在安装完成后直
接模拟物位进行校准。
(3)称重仪表及其传感器可在安装完成后直接均匀加载标准重量进行校准。
26、控制阀和执行机构的试验：
① 阀体压力试验和阀座密封试验等项目，可对制造厂出具的产品合格证明和试验 报告
进行验证，对事故切断阀应进行阀座密封试验。
② 应进行膜头、缸体泄漏性试验以及行程试验。
③ 事故切断阀和设计规定了全行程时间的阀门，应进行全行程时间试验。
(9)变送器、转换器应进行输入输出特性试验和校准。还应按设计和使用要求进行零点、
量程调整和零点迁移调整。
27、综合控制系统试验和分散控制系统试验
(1)综合控制系统应在回路试验和系统试验前在控制室内对系统本身进行试验。
(2)分散控制系统试验：
① 系统通信功能试验。
② 应模拟输入进行运算功能、控制功能、报警联锁功能试验，在操作站应查看对应功
能显示，同时应测量相应控制输出值。
③ 系统冗余功能、断电恢复功能试验。
28、控制回路试验
(1)控制器和执行器的作用方向应符合设计要求。
(2)通过控制器或操作站的输出向执行器发送控制信号，检查执行器的全行程动作方向
和位置应正确。执行器带有定位器时应同时试验。
(3)当控制器或操作站上有执行器的开度和起点、终点信号显示时，应同时进行检查和
试验。
4.5 防腐蚀工程施工技术
1、防腐蚀的方法主要有：介质处理、覆盖层、电化学保护、添加缓蚀剂。
2、表面除锈处理方法
① 表面处理方法有化学除锈、动力除锈、喷(抛)射除锈、火焰除锈等。
② 化学除锈包括：酸洗除锈、碱洗除锈，除锈方法包括浸泡、喷淋等。
③ 动力除锈包括手动和动力工具两种。手动工具包括钢丝刷、粗砂纸、铲刀、刮刀或
类似的手工工具。动力工具包括旋转钢丝刷、电动砂轮或除锈机等。
④喷(抛)射除锈包括：干喷射、湿喷射、喷砂、喷丸、喷粒、高压水等。
3.工具除锈技术要点
工具处理的质量等级分为 St2 级 、St3 级 。
喷射除锈技术要点
喷射处理的质量等级分为 Sa1 级 、Sa2 级 、Sa2.5 级 、Sa3 级
第 85 页2025一建机电案例背诵点（默写本） 课程咨询微信：cms3619727 zz125929025
5、金属涂层防腐施工方法
(1)金属热喷涂类型
根据热源的不同，一般将金属热喷涂分为燃烧法和电加热法两大类。
(2)金属热喷涂工艺
金属热喷涂工艺包括基体表面预处理、热喷涂、后处理、精加工等过程。
(3)金属热喷涂用材
金属热喷涂采用的金属材料多是锌、锌铝合金、铝和铝镁合金，分为金属丝和金属粉末
两种形式。
(4)金属热喷涂设备
虽然因热喷涂的方法不同其设备也各有差异，但其设备主要都是由喷枪、热源、 涂层
材料供给装置以及控制系统和冷却系统组成。
6、阴极保护施工方法
(1)强制电流阴极保护系统
① 强制电流阴极保护系统由 4部分组成：电源设备、辅助阳极、被保护管道与附属设
施。电源设备可选用整流器、恒电位仪、太阳能电池、CCVT 电源系统、热电发生器等
设备，国内恒电位仪应用广泛。常用辅助阳极材料有高硅铸铁阳极、石墨阳极、钢铁阳
极、导电聚合物阳极和金属氧化物阳极等。
(2)牺牲阳极阴极保护系统
① 牺牲阳极阴极保护系统由 3 部分组成：牺牲阳极、被保护管道与附属设施。常用牺
牲阳极材料包括：镁及镁合金阳极、锌及锌合金阳极、铝合金阳极和镁锌复合式阳极，
其中铝合金阳极主要用于海洋环境中管道或设备的牺牲阳极保护。牺牲阳极结构形 式
可选用棒状、带状。
② 施工方法：为了降低牺牲阳极的消耗率，提高阳极的电流效率，需在牺牲阳极周围
填充填包料。牺牲阳极的填包料由石膏粉、膨润土、工业硫酸钠组成，其质量百分比为
75:20:5。填包料可以在工厂预组装或现场配制。牺牲阳极的电缆应通过测试装置与被
保护对象实现电连接。棒状牺牲阳极可采用单支埋设或多支成组埋设两种方式， 按轴
向和径向分为立式和水平式两种。带状牺牲阳极应根据用途和需要与被保护对象同沟敷
设或缠绕敷设。
7、防腐蚀施工的基本要求
(1)施工环境温度宜为 10～30℃,相对湿度不宜大于 85%,或被涂覆的基体表面温度应比
露点温度高 3℃。
8、地上设备及管道涂层施工
(1)底漆宜在焊接施工前进行涂装，但应将焊道两侧各50mm 宽留出，如图4.5-1 所示。
焊道底漆应在焊接施工(包括热处理和焊道检验等)完毕、系统试验合格，并办理工序交
接后进行。
涂层施工完成后应按照设计及相关规范要求进行质量检查，涂层质量应符合 表 4.5-1
的要求。
第 86 页2025一建机电案例背诵点（默写本） 课程咨询微信：cms3619727 zz125929025
表4.5-1涂层质量要求
检查项目 质量要求 检查方法
表面应平整、色泽一致，并应无流挂、起
外观质量 目测、5~10 倍放大镜
皱、脱皮、返锈、 漏涂等缺陷
干膜厚度 干膜厚度应均匀一致，涂层的层数和厚度 磁性(涡流)测厚仪
应符合设计规定
附着力(如需要) 附着力应符合设计及相关规范要求 划格法、拉开法
漏涂(如需要) 针孔漏点的数量应符合设计及相关规 电火花检测仪
范要求
9、块材衬里
(1)设备接管内部衬管的施工，应在设备本体衬砌前进行。衬后应对衬管进行固定，直
至胶泥固化，衬管不得出现偏心或位移。
塑料衬里
(1)从事塑料衬里焊接作业的焊工，应经培训考试合格持证上岗。
(2)软聚氯乙烯板采用粘贴法施工，当胶粘剂不能满足耐腐蚀和强度要求时，应在接缝
处采用焊条封焊。
(3)氟塑料板焊接成型可采用热风焊、挤出焊或热压焊。
(4)塑料衬里管道的施工宜采用松衬法，翻边处应进行加热，并应压平。
10、埋地管水泥衬里补口施工：
① 公称直径DN1000 及以上的管道水泥砂浆衬里补口，可采用手工涂抹。
② 采用单根预制生产的管道水泥砂浆衬里补口，可采用内衬短节法，如图4.5-2 所示。
图4.5-2 内衬短节法布置图
1—内衬短节；2—钢管；3—水泥砂浆衬里
③ 不锈钢内衬短节与钢管的焊接宜在预制生产水泥砂浆衬里前完成，如需现场实施，
需使用两个外径比钢管内径稍小，壁厚与水泥砂浆衬里厚度相同的不锈钢短节， 先将
不锈钢短节分别与接头处两端钢管内壁焊接，使不锈钢短节端头伸出钢管端头
1~1.5mm 。 然后用强度等级不低于原衬里的水泥砂浆填充不锈钢短节与原砂浆衬里空
隙。两端钢管组对，先用不锈钢焊条焊接不锈钢短节，然后按规定焊接接头。
4.6 绝热工程施工技术
1、按热流方向可分为保温、保冷。保温结构由保温层和保护层组成。保冷结构由保冷
层、防潮层和保护层组成。
2、常用的绝热材料
(1)保温材料
例如：硅酸钙制品、复合硅酸盐制品、岩棉制品、矿渣棉制品、玻璃棉制品、硅酸铝棉
第 87 页2025一建机电案例背诵点（默写本） 课程咨询微信：cms3619727 zz125929025
及其制品、硅酸镁纤维毯。
(2)保冷材料
例如：柔性泡沫橡塑制品、硬质聚氨酯泡沫塑料制品、泡沫玻璃制品、聚异氰脲酸酯等。
3、捆扎法
② 配套的捆扎材料有镀锌铁丝、包装钢带、粘胶带等。对泡沫玻璃、聚氨酯、酚醛泡
沫塑料等脆性材料不宜采用镀锌铁丝、不锈钢丝捆扎，宜采用感压丝带捆扎，分层施工
的内层可采用粘胶带捆扎。
(1)捆扎间距要求
硬质绝热制品捆扎间距≤400mm; 半硬质绝热制品捆扎间距≤300mm; 软质绝热制品捆
扎间距≤200mm。
(2)捆扎方式
①不得采用螺旋式缠绕捆扎。
② 每块绝热制品上的捆扎件不得少于两道，对有振动的部位应加强捆扎。
③ 双层或多层绝热层的绝热制品，应逐层捆扎，并应对各层表面进行找平和严缝处理。
④ 不允许穿孔的硬质绝热制品，钩钉位置应布置在制品的拼缝处；钻孔穿挂的硬质绝
热制品，其孔缝应采用矿物棉填塞。
4、绝热施工的一般规定
(3)绝热工程宜在设备及管道压力强度试验、严密性试验及防腐工程合格后施工。
(4)当采用一种绝热制品，保温层厚度≥100mm 或保冷层厚度≥80mm 时，应分为两层或
多层逐层施工，各层厚度宜接近。
① 硬质或半硬质绝热制品用作保温层时的拼缝宽度≤5mm; 用作保冷层时的拼缝宽度
≤2mm。
② 绝热层施工时，每层及层间接缝应错开，其搭接的长度宜≥100mm。
③ 接缝位置要求：
a. 水平安装的管道最外层的纵向接缝位置，不得布置在管道垂直中心线两侧45°范 围
内。
b. 当采用大管径的多块硬质成型绝热制品时，绝热层的纵向接缝位置可不受此限制，
但应偏离管道垂直中心线位置。
④ 附件保冷要求：
a. 保冷设备及管道上的裙座、支座、吊耳、仪表管座、支吊架等附件，必须进行保冷。
b. 保冷层长度不得小于保冷层厚度的 4 倍或敷设至垫块处，保冷层厚度应为邻近保冷
层厚度的 1/2,但不得小于40mm。设备裙座内、外壁均应进行保冷。
5、喷涂法施工
(2)过程控制
① 喷涂时应均匀连续喷射，喷涂面上不应出现干料或流淌现象。喷涂方向应垂直于受
喷面，喷枪应不断地进行螺旋式移动。
② 可在伸缩缝嵌条上划出标志或用硬质绝热制品拼砌边框等方法控制喷涂层厚度。
③ 喷涂时应由下而上，分层进行。大面积喷涂时，应分段分层进行。接槎处必须结合
良好，喷涂层应均匀。
(3)环境条件要求
在风力大于三级、酷暑、雾天或雨天环境下，不宜进行室外喷涂施工。
第 88 页2025一建机电案例背诵点（默写本） 课程咨询微信：cms3619727 zz125929025
6、可拆卸式绝热层的施工
(1)与人孔等盖式可拆卸式结构相邻位置上的绝热结构，当绝热层厚度影响部件的拆卸
时，绝热结构应做成45°斜坡，并应留出部件拆卸时的螺栓间距。
(2)可拆卸式结构保冷层的厚度应与设备或管道保冷层的厚度相同。
(3)可拆卸式的绝热结构，宜分为两部分的金属绝热盒组合形式，其尺寸应与实物相适
应，两部分应采用搭扣进行连接。
(4)保冷的设备或管道，其可拆卸式结构与固定结构之间必须密封。
7、金属反射绝热结构的施工
(1)金属反射绝热结构的部件可由内板、外板、反射板、端面支承、外包带和间隔垫组
成。端面支承与内、外板的固定，可采用焊接或铆接。
(2)设备及管道表面与金属反射绝热结构内板之间的空气层间隙应按设计文件的要求确
定。间隙的留设应采用间隔垫。
(3)应在外板的接缝处加一条比外板稍厚一点的外包带；当使用外板延伸时，其搭接不
应小于50mm, 外板应顺水流方向搭接。
(4)当金属反射绝热结构为不需拆除的固定板时，可用铆钉或螺钉把外包带固定连接在
外板上；当其为需经常拆卸的可拆卸板时，可在其外包带和外板上安装皮带扣式的固定
卡后，再组装固定。
8、伸缩缝留设要求
① 设备或管道采用硬质绝热制品时，应留设伸缩缝。
② 两固定管架间水平管道的绝热层应至少留设一道伸缩缝。
③立式设备及垂直管道，应在支承件、法兰下面留设伸缩缝。
④ 弯头两端的直管段上，可各留一道伸缩缝；当两弯头之间的间距较小时，其直管段
上的伸缩缝可根据介质温度确定仅留一道或不留设。
⑤ 当方形设备壳体上有加强筋板时，其绝热层可不留设伸缩缝。
⑥ 球形容器的伸缩缝，必须按设计规定留设。当设计对伸缩缝的做法无规定时， 浇注
或喷涂的绝热层可用嵌条留设。
⑦ 多层绝热层伸缩缝的留设。中、低温保温层的各层伸缩缝，可不错开。保冷层 及高
温保温层的各层伸缩缝必须错开。
(2)伸缩缝留设宽度要求
① 设计温度等于或大于 350℃时，伸缩缝的宽度宜为25mm; 设计温度小于 350℃ 时，
伸缩缝的宽度宜为20mm。
② 绝热层为双层或多层时，各层均应留设伸缩缝，并应错开，错开间距不宜小于 100mm。
(3)伸缩缝的填充要求
② 保温层的伸缩缝，应采用矿物纤维毡条、绳等填塞严密，并应捆扎固定。高温设备
及管道保温层的伸缩缝外，应再进行保温。
③ 保冷层的伸缩缝，应采用软质绝热制品填塞严密或挤入发泡型胶粘剂，外面应用50mm
宽的不干性胶带粘贴密封，保冷层的伸缩缝外应再进行保冷。
9、膨胀间隙的留设要求
有下列情况之一时，必须在膨胀移动方向的另一侧留设膨胀间隙：
①填料式补偿器和波形补偿器。
第 89 页2025一建机电案例背诵点（默写本） 课程咨询微信：cms3619727 zz125929025
②当滑动支座高度小于绝热层厚度时。
③ 相邻管道的绝热结构之间。
④ 绝热结构与墙、梁、栏杆、平台、支撑等固定构件和管道所通过的孔洞之间。
10、玻璃纤维布复合胶泥涂抹施工
(2)立式设备和垂直管道的环向接缝，应为上搭下。卧式设备和水平管道的纵向接缝位
置，应在两侧搭接，并应缝口朝下。
(3)玻璃纤维布应随第一层胶泥层边涂边贴，其环向、纵向缝的搭接宽度≥50mm, 搭接
处应粘贴密实，不得出现气泡或空鼓。
(4)粘贴的方式，可采用螺旋形缠绕法或平铺法。
(5)待第一层胶泥干燥后，应在玻璃纤维布表面再涂抹第二层胶泥。
11、金属保护层施工
(1)当固定保冷结构的金属保护层时，严禁损坏防潮层。
(2)当有下列情况之一时，金属保护层必须按规定嵌填密封剂或在接缝处包缠密 封带。
① 露天、潮湿环境中保温设备、管道和室内外保冷设备、管道与其附件的金属保护层。
② 保冷管道的直管段与其附件的金属保护层接缝部位，以及管道支吊架穿出金属保护
壳的部位。
(3)立式设备金属保护层的接缝和凸筋，应呈棋盘形错列布置。金属保护层下料时，应
按设备外形先行排板划线，并应综合考虑接缝形式、密封要求及膨胀收缩量，留出20～
50mm 的余量。
第 90 页2025一建机电案例背诵点（默写本） 课程咨询微信：cms3619727 zz125929025
4.7 石油化工设备安装技术
1、开箱检验
(2)塔体外观质量检查
无表面损伤、变形及锈蚀；塔体采用不锈钢或复合钢板材料的腐蚀介质接触面， 低温
设备表面不应有刻痕和各类钢印标记；奥氏体不锈钢、钛、锆、铝材料的塔体表面，应
无铁离子污染；塔体方位线标记、重心标记及吊挂点等标记清晰。
(3)分段到货验收
塔体分段处的圆度、外圆周长偏差、端口不平度、坡口质量符合相关规定；筒体直线度、
筒体长度以及筒体上接管中心方位和标高的偏差符合相关规定；组装标记清 晰；裙座
底板上的地脚螺栓孔中心圆直径允许偏差、相邻两孔弦长允许偏差和任意两孔弦长允许
偏差均为2mm。
2、基础验收
复测基础并对其表面处理，应符合要求。基础上应清晰地标出标高基准线、中心线。基
础验收检查要求：
(1)基础外观不得有裂纹、蜂窝、空洞及露筋等缺陷。
(2)基础混凝土强度不得低于设计强度的 75%,且应在后续施工中，同期养护混凝土以达
到设计文件要求的强度。
(3)结合设备平面布置图和设备本体图，复查基础的外形尺寸、标高、表面平整度、纵
横向中心线等参数，必须符合设计文件和施工规范的要求，有沉降观测要求的，应设有
沉降观测点。
(5)基础混凝土表面不得有油渍及疏松层，放置垫铁处应铲平。放置垫铁处以外应凿成
麻面，以每100mm×100mm 面积内有3～5 个深度不小于10mm的麻点为宜。
3、到货设备的保护措施
(1)封闭措施
设备人孔、管口和开口应临时封闭，氮气保护的设备应定期检查氮气压力。
(2)隔离措施
不锈钢、钛、镍、锆、铝制设备应采取与碳钢隔离的措施，铝设备、钛设备、低 温设
备不得有表面擦伤。
4、现场组焊
(1)卧式组焊
组焊程序：开箱检查验收 →在现场组装场地搭设临时道木支墩或设置滚轮架(托辊)等
组装胎具 → 各段(片)塔体(上段筒体 →中段筒体 → 下段筒体 → 底段筒体含裙 座)
组对焊接成整体 →对现场施焊的环焊缝进行无损检测 →热处理 →耐压试验、气密性
试验。
塔体组焊完成后，按整体到货塔器的相同程序安装就位，并进行内固定件和其他配件安
装。
(2)立式组焊
正装法组焊，即在基础上先安装下段，由下至上逐段组对焊接的立式安装方法。
一般常见塔器立式安装组焊顺序：分段筒体、部件检查验收 →基础验收、安放垫铁 →
第 91 页2025一建机电案例背诵点（默写本） 课程咨询微信：cms3619727 zz125929025
塔体的最下段(带裙座段)吊装就位、找正 → 吊装第二段(由下至上排序)、找正 → 组
焊段间环焊缝、无损检测 →重复上述过程，逐段吊装直至吊装最上段(带顶封头段)、找
正、组焊段间环焊缝、无损检测→整体找正、按要求力矩紧固地脚螺栓、垫铁点固及二
次灌浆 → 内固定件和其他配件安装 →耐压试验、气密性试验。
5、塔器产品焊接试件
1)试板制备的要求
(1)应由施焊塔器的焊工，在与施焊相同的条件下采用与施焊塔器相同的焊接工艺焊接
试板。
(2)试板材料应与塔器用材具有相同标准、相同牌号、相同厚度和相同热处理状态。
(3)试板焊接后及时打上焊工钢印代号，经检验员外观检查合格后，打上检验员 钢印号。
(4)塔器焊后需热处理时，试件应随焊缝一起进行热处理。
2)试板的检验与评定
(2)试样的拉伸试验合格指标：同一母材拉伸试样的抗拉强度应不低于母材标准抗拉强
度最低值；对不同强度等级的母材组成的焊接接头，抗拉强度应不低于两种母材标准抗
拉强度最低值中的较小者。
(3)试件的弯曲试验合格指标：试验弯曲到规定的角度后，其拉伸面上沿任何方向不得
有单条长度大于 3mm 的开口缺陷，试验的棱角开口(除未熔合、夹渣或其他内部缺陷引
起的)缺陷不计。
(4)试件的冲击试验合格指标：钢制接头每组 3 个标准试件的冲击吸收功平均值应符合
设计文件或相关技术文件的规定。母材标准抗拉强度下限值≤450MPa, 冲击功平均值应
不低于20J, 至多允许有一个试样的冲击吸收功低于规定值，但不低于规定值的 70%。
3)焊接产品试件的复验
(1)试样的拉伸、弯曲试验如不合格，允许复验。对不合格的项目取双倍试样进行复验，
达到合格指标为合格。
(2)冲击试验如不能满足合格指标，允许复验。对不合格的项目再取一组(3 个) 试样进
行试验。合格指标为：前后两组 6 个试样的冲击功平均值不得低于规定值，允许有2个
试样小于规定值，但其中小于规定值70%的只允许有1个。
6、耐压试验前应确认的条件
(1)设备本体及与本体相焊的内件、附件焊接和检验工作全部完成。
(2)开孔补强圈用0.4～0.5MPa 的压缩空气检查焊接接头质量合格。
(3)需要焊后热处理的设备，热处理工作已经完成。
(4)在基础上进行耐压试验的设备，基础二次灌浆达到强度要求。与设计核实基础承载
要求是否加载试验介质重量。
(5)试验方案已经批准，施工质量资料完整。
7、水压试验
(1)试验介质宜采用洁净淡水。奥氏体不锈钢制塔器用水作试压介质时，水中的 氯离子
含量不超过25ppm。水压试验的水温不得低于 5℃。
(2)在塔器最高与最低点且便于观察的位置，各设置一块压力表。两块压力表的量程应
相同，并校验合格且在校验有效期内，压力表精度不低于 1.6 级。压力表量程不低于
1.5 倍且不高于3 倍试验压力。试验压力以装设在设备最高处的压力表读数为准。
(3)设备内的气体应排净并充满液体，试验过程中，设备外表面应保持干燥。当设备壁
第 92 页2025一建机电案例背诵点（默写本） 课程咨询微信：cms3619727 zz125929025
温与液体温度接近时，方可缓慢升压至设计压力，确认无泄漏后继续升压至规定的试验
压力，保压时间不少于30min; 然后将压力降至设计压力，保压足够时间，对所有焊 接
接头和连接部位进行全面检查，无渗漏、无可见变形、试验过程中无异常声响，为合格。
(4)水压试验后，应将液体排尽并用压缩空气将内部吹干。
8、气压试验
(1)采用气压试验代替液压试验的规定：压力容器气压试验前对塔筒体的对接焊缝进行
100%射线或超声检测，以符合原设计文件规定的合格标准为合格；常压设备气压试验前
对设备的对接焊缝进行25%射线或超声检测，射线检测Ⅲ合格，超声检测Ⅱ 合格；本单
位技术总负责人批准的安全技术措施；试压系统应设置安全泄放装置并进行压力整定。
(2)介质宜为干燥洁净的空气，也可用氮气或惰性气体。脱脂后的容器进行气压试验时，
必须采用不含油气体。
(3)程序要求：缓慢升至试验压力的10%,且不超过0.05MPa, 保压 5min, 对所有焊接接
头和连接部位进行初次泄漏检查；初次泄漏检查合格后，继续升压至试验压力的 50%,
观察有无异常现象；如无异常现象，继续按规定试验压力的 10%逐级升压， 直到试验
压力，保压10min, 对所有焊接接头和连接部位进行全面检查；检查期间保持压力不变，
并不得采用继续加压的方式维持压力不变。
(4)合格标准：试验过程中无异常的响声，经过肥皂液或者其他检漏液检验无漏气，无
可见变形。对标准抗拉强度下限值大于或等于 540MPa 的塔器，泄压后进行表面无损检
测抽查未发现裂纹。
9、外浮顶储罐的结构特点：外浮顶储罐也简称为浮顶储罐，罐顶盖浮在敞口的圆筒形
罐壁内的液面上并随液面升降，在浮顶与罐内壁之间的环形空间设有随着浮顶浮动的密
封装置。其优点是可减少或防止罐内液体蒸发损失。大型储油罐大多采用浮顶罐。
10、金属储罐的正装法施工
罐壁板自下而上依次组装焊接，最后组焊完成顶层壁板、抗风圈及顶端包边角钢等。较
适用于大型浮顶罐。包括：水浮正装法，架设正装法(包括外搭脚手架正装法、内挂脚
手架正装法)等。
(1)外搭脚手架正装法
脚手架随罐壁板升高而逐层搭设；当纵向焊缝采用气电立焊、环向焊缝采用自动 焊时，
脚手架不得影响焊接操作；在壁板内侧挂设移动小车进行内侧施工；用吊车吊装壁板。
这种架设正装法(包括以下内挂脚手架正装法)适用于大型和特大型储罐，便于自动焊作
业。
(2)内挂脚手架正装法
一台储罐施工宜用2层至 3 层脚手架、1个或 2 个楼梯间，脚手架从下至上交替使用；
在罐壁外侧挂设移动小车进行罐壁外侧施工；用吊车吊装壁板。
11、金属储罐的倒装法施工
在罐底板铺设后，先完成底板边缘板外侧 300mm 对接焊缝的焊接，并进行无损检 测；
组装焊接顶层壁板及包边角钢，组装焊接罐顶。然后自上而下依次组装焊接每层壁板，
直至底层壁板。倒装法分为中心柱组装法、边柱倒装法(有液压提升、葫芦提升 等)、
充气顶升法和水浮顶升法。
(2)边柱液压提升倒装法
在罐壁板内侧沿周向均匀设置提升架，提升架上设置液压千斤顶；提升架高度应比最大
第 93 页2025一建机电案例背诵点（默写本） 课程咨询微信：cms3619727 zz125929025
提升高度高 1000mm 左右，背向壁板一侧设置防倾覆斜拉杆；液压提升装置的总额定起
重量应大于提升罐体的最大重量及附加重量(由此确定液压提升装置的数量和提升架的
间距);设置人员进出罐内的通道；胀圈用千斤顶或加紧丝与罐壁胀紧；提升过程应平稳，
各提升挂点应同步上升。
12、储罐的预制
预制前对每块钢板进行外观检查，应无重皮、裂纹、夹渣、分层、气孔、折痕等缺陷；
钢板的表面锈蚀深度不得超过0.5mm。钢板切割后应将边缘的毛刺和氧化物清除干净。
(1)底板预制
边缘板按放大后的直径先行下料预制，每罐预留两块边缘板待现场铺设时实测调整后再
下料。
(2)壁板预制
壁板切割坡口按设计图纸要求施工，除顶圈壁板外，其余每圈壁板留两道活动缝，每缝
预留钢板长度为300mm。壁板四边及坡口切口应光洁、平整，并打磨掉氧化皮。
壁板滚制弧形时，应用制作好的胎具板压头并控制好质量。滚圆后，立置在平台上用样
板检查，垂直方向上用1m 直线样板检查，其间隙≤2mm; 水平方向上用弧形样板检查，
样板弦长为2m, 其间隙≤4mm。合格品应按顺序放置于胎具上。
(3)顶板预制
每罐弧形板，下料时要求两对角线之差的绝对值不大于 5mm, 并逐一编号标记，做好原
始记录；弧形板筋板按图纸要求施工，筋板应调平调直，按图纸要求滚圆，筋板间采用
搭接连接，搭接长度为筋板宽度的 2 倍；成型后弧形板用核准的弦长为 2m 的弧形样板
检查，间隙不大于10mm, 在运输过程中要防止变形，吊装时采用多吊点起吊。
(4)包边角钢滚制
对包边角钢进行滚弧处理，用核准的弧形样板检查，然后在平台上用千斤顶校准弯曲弧
度，采用弧形样板检查，间隙不能大于 2mm; 每根包边角钢两端去除未滚弧部分，保证
安装时接头处的弧度要求。
13、罐底安装
(1)底板铺设前应在基础上用经纬仪划出十字线，并划出底板外圆周线，按排板 方位图
在基础圈梁上标出底板、边缘板的位置。
(2)底板由中心向外铺设，注意做出中心标志，留出伸缩缝。罐底中幅板宽度不应小于
500mm, 长度不应小于1000mm。
(3)罐底板任意相邻两个焊接接头之间的距离以及边缘板焊接接头至底圈罐壁纵焊缝的
距离不应小于300mm。
(4)底板边缘板外侧300mm 的对接焊缝应先行组焊并进行射线探伤检测，焊缝合格后，
在罐底板上按罐体半径于罐内侧焊好限位铁。
14、顶圈壁板安装
(1)罐壁板组装要求。垂直度：组装时≤3mm, 立缝焊接后≤4mm, 用磁力线锤测量；相
邻壁板上口水平度：允许偏差不大于 2mm, 每 3m 间隔测一点，任意两点之间 偏差不
大于6mm; 椭圆度：要求底部半径偏差为±13mm, 在圆周上均匀测量8 点。
(2)壁板立缝采用专用组对工具组对，每道立缝设置 3 块以上弧形加强板，待立缝内侧
清根后焊接完毕才能拆除，顶圈壁板组对留一道活动口，待其他立缝焊接后，根据测量
出的周长误差处理活动口，活动口组对时应严格控制壁板的垂直度，利用带有加减丝的
第 94 页2025一建机电案例背诵点（默写本） 课程咨询微信：cms3619727 zz125929025
斜撑进行调节找正。
15、包边角钢安装
(1)组对时，包边角钢本身对接缝须离开壁板立缝 300mm 以上。组对时必须保证包边角
钢上表面的水平度，可用U 形管或水准仪测量，允许偏差与壁板相同。
(2)焊接顺序是先焊内侧断续焊，后焊外侧角缝，焊接高度不小于壁板厚度，要求焊工
均匀分布，同向施焊。
16、顶板安装
(1)设立临时立柱和中心支撑圈，然后对称吊装瓜皮板，顶板搭接宽度误差为±5mm。
(2)焊接要求，先焊内侧的短焊缝，后焊外侧的搭接角缝，焊角高度必须符合要求，径
向长缝应由中心向外分段退步焊，最后焊接与包边角钢的角缝时，焊工均布，沿同一方
向分段退步焊接。
17、圈板组焊
按排板图吊装第二圈板(其后的各圈罐壁纵向焊缝宜向同方向错开板长的 1/3,且不应小
于 300mm)。用连接板、楔铁及加强板连接，要求保证垂直度、局部凹凸度及上口水平
度在允许偏差范围内，具体要求与顶圈壁板相同。
18、焊接要求
(1)环缝焊接要求：焊工均布，在焊接层次和焊接方向上同步，严禁在同一地方焊接若
干层，焊接顺序为先外侧后内侧，焊内侧时应先清根。切除调整焊缝处多余的钢板预留
量，完成调整焊缝的焊接和其相连的环缝焊接。
(2)底板焊接要求：先焊中幅板，后焊边缘板；先焊短缝，后焊长缝；焊工均布，隔缝
焊接，分段退焊，严禁一遍成型；罐底收缩缝应在底圈壁板和罐底板之间的角缝施焊完
后才能进行；在底板排板图上注明焊接顺序，并向班组交底。
(3)拱顶焊接要求：先焊内侧断续焊，后焊外部连续焊；先焊环向短缝，再焊径向长缝；
由拱顶中心向外分段退步焊；包边角钢与顶板的环缝，焊工均布，沿同一方向分段退步
焊，不得超量焊接。
19、预防变形的技术措施
(1)组装技术措施：储罐排板要符合规范的要求，焊缝要分散、对称布置；底板边缘板
对接接头采用不等间隙，间隙要外小内大；采用反变形措施，在边缘板下安装楔铁，补
偿焊缝的角向收缩；用弧形护板定位控制纵缝的角变形。
(2)焊接技术措施：根据焊接工艺评定报告，编制合理的焊接作业指导书，采取对称焊、
分段焊、跳焊等方法减少焊接变形。
20、矫正焊接变形技术措施
(1)机械矫正：采用龙门架、千斤顶对局部变形处加压，产生与焊接变形相反方向的塑
性变形，矫正焊后残余变形；采用锤击法使材料延伸以补偿焊接收缩产生的变形。
(2)火焰加热矫正：焊接变形可以采取火焰加热急冷的方法消除，火焰加热矫正壁板时，
可采用梅花点状加热，以增强矫正效果
第 95 页2025一建机电案例背诵点（默写本） 课程咨询微信：cms3619727 zz125929025
21、储罐焊缝质量检验
(1)焊缝外观质量检查：焊缝表面及热影响区不得有裂纹、气孔、夹渣、弧坑和 未焊满
等缺陷；浮顶及内浮顶储罐罐壁内侧焊缝余高≤1mm; 对接焊缝的咬边深度 ≤0.5mm,
连续长度≤100mm,两侧咬边总长度不应超过该焊缝总长度的 10%。
(2)焊缝无损检测：罐壁钢板最低标准屈服强度>390MPa时，焊接完毕后应至少经过24h
后再进行无损检测；罐底厚度≥10mm 的罐底边缘板，每条对接焊缝外端 300mm 应进行
射线探伤，质量等级应符合规范要求；当板厚>12mm 时，可采用衍射时差法超声检测。
22、罐外观尺寸的检查
罐壁垂直度的允许偏差不超过罐壁高的 4/1000,且不大于 50mm; 壁板局部凹凸变形及
底圈板的半径允许偏差范围为±13mm; 高度偏差≤50mm; 底板焊接后局部凹凸变形不
应大于变形长度的2%,且≤50mm; 罐顶局部变形，用弦长大于2m的样板检查≤15mm; 罐
壁上的工卡具焊迹，应清除干净，焊疤应打磨平滑。
23、储罐试验
(1)罐底的严密性试验
罐底板的所有焊缝采用真空箱试漏法进行严密性试验，真空度不低于53kPa, 焊缝表面
涂刷肥皂水，无气泡、无渗漏为合格。
(2)罐壁的严密性和强度试验
① 充水试验前，所有储罐附件应安装完毕，并检验合格，补强板圈进行 0.15MPa 表压
气密性试验，并检验合格。
② 充水试验采用洁净淡水，试验水温不低于5℃,对于不锈钢罐，试验用水中氯 离子含
量不得超过25ppm; 充水试验中应进行基础沉降观测。当沉降观测值在圆周任何10m 范
围内不均匀沉降超过13mm 或整体均匀沉降超过 50mm 时，应立即停止充水，在 采取有
效处理措施后方可继续进行试验。
③ 充水和放水过程中，应打开透光孔，且不得使基础浸水；储罐试水要先注水至罐高
1/2,观察 24h, 基础沉降差值在设计规定的范围内，方可继续充水，并要继续观 测，
注水到设计要求的充水高度，静置 48h, 罐壁无异常变形，罐壁、罐底各部分焊缝无
渗漏，则罐壁的严密性和强度试验合格。
24、球壳和零部件的检查验收
1)质量证明文件检查
(1)球形罐质量证明书包括的内容：制造竣工图样；压力容器产品合格证；产品 质量证
明文件；特种设备制造监督检验证书。
(2)产品技术资料包括：质量计划或检验计划；主要受压元件材质证明书及复验 报告；
材料清单；材料代用审批证明；结构尺寸检查报告；焊接记录；热处理报告及自动记录
曲线；无损检测报告；产品焊接试件检验报告；产品铭牌的拓印件或者复印件。
25、球壳板及零部件检查
球壳板的型式与尺寸应符合图样要求，表面不允许存在裂纹、气泡、结疤、折叠 和夹
杂等缺陷，球壳板不得有分层。
3)球壳板超声波测厚
球壳板应进行超声波测厚抽查，抽查数量不得少于球壳板总数的 20%,且每带不少于 2
第 96 页2025一建机电案例背诵点（默写本） 课程咨询微信：cms3619727 zz125929025
块，上、下极不少于1块。每张球壳板测点不少于5 点，实测厚度应不小于设计厚度，
若有不合格，应加倍抽查，若仍有不合格应进行 100%超声波测厚检查。
4)球壳板超声波探伤
球壳板周边100mm 范围应进行超声波检查抽查，被抽查数量不得少于球壳板总数的20%,
且每带不少于2块，上、下极不少于1 块。其结果应符合规范规定，若发现超标缺陷，
应加倍抽查，若仍有超标缺陷，则100%检验。
26、焊接要求
(1)焊接程序：先焊纵缝，后焊环缝；先焊短缝，后焊长缝；先焊坡口深度大的一侧，
后焊坡口深度小的一侧。
(2)焊工应对称分布、同步焊接；在同等时间内超前或滞后的长度不宜大于500mm; 焊条
电弧焊的第一层焊道应采用分段退焊法；多层多道焊时，每层焊道引弧点宜依次错开
25～50mm。
27、整体热处理的依据
球形罐根据设计图样要求、盛装介质、厚度、使用材料等确定是否进行焊后整体热处理。
球形罐焊后整体热处理应在压力试验前进行。
28、整体热处理前的条件
(1)具有已经批准的热处理施工方案。
(2)与球形罐受压件连接的焊接工作全部完成。
(3)各项无损检测工作全部完成并合格。
(4)加热系统已调试合格。
(5)前面工序已经完成，已办理工序交接手续。
(6)已采取防雨、防风、防火和防停电等预防措施。
29、热处理工艺实施
(1)球形罐整体热处理方法(内燃法)
① 2000m³以下的球形罐宜采用负压内燃法，2000m³及以上的球形罐宜采用正压内燃法。
在罐体上安装热电偶测量加热温度。
②球形罐热处理时的外保温材料宜采用岩棉或超细玻璃棉。
(2)热处理工艺要求
应严格监控热处理温度、升降温速度和温差；测温点在球壳外表面均匀布置，相邻测温
点间距小于4.5m, 测温点总数应符合规定；在距上、下人孔与球壳板环焊缝边缘 200mm
范围内各设1个测温点，每个产品焊接试件应设1 个测温点。
30、整体热处理后质量检验
球罐焊后热处理效果评定，包括热处理工艺报告和产品试板力学性能试验报告。
(1)热处理工艺报告的内容
测温仪表在现场实测的工艺曲线，标定实际工艺参数；根据工艺曲线数据填写的说明表
格，有加热温度、保温时间、保温温差、加热速度及冷却速度，加热和冷却过程中的最
大温差，热处理方法及热处理时间；热处理工艺效果评定及说明；热电偶布置图。
(2)产品焊接试板检验
产品焊接试板应与球罐一起进行热处理
第 97 页2025一建机电案例背诵点（默写本） 课程咨询微信：cms3619727 zz125929025
31、水压试验
(1)试验应具备的条件
球罐和零部件焊接工作全部完成并经检验合格；需要热处理的球罐，已经完成热处理，
产品焊接试件经检验合格；支柱找正和拉杆调整完毕，需要二次灌浆的基础，二次灌浆
已经达到强度要求；在球罐顶部和底部便于观察位置安装 2 块量程相同、校验合 格的
压力表，压力表精度不低于1.6 级，试验压力以顶部压力表读数为准。
(2)水压试验过程
球罐内气体应当排净并充满液体，试验过程应保证球罐外表面的干燥；在球罐罐 壁温
度与液体温度接近时，方可缓慢升压；缓慢试压至试验压力的 50%,保压10min, 检查
球罐焊接接头和连接部位，无渗漏时继续升压；升至设计压力，保压10min, 检查 无
渗漏时继续升压；压力升至试验压力，保压时间不少于30min, 然后将压力降到设计 压
力进行检查，压力保持不变，无渗漏、无可见的变形及异常声响为合格。
32、泄漏性试验
(1)试验条件：
球罐需经水压试验合格后方可进行泄漏性试验；泄漏性试验分为气密性试验、氨 检漏
试验、卤素检漏试验和氦检漏试验，应按照设计文件规定和要求进行泄漏性试验； 气
密性试验所用气体为干燥的洁净空气、氮气或其他惰性气体；气密性试验压力为球罐的
设计压力。
(2)气密性试验过程。
(3)压力缓慢上升，升至试验压力的 50%时，保压5min, 然后对球罐所有焊缝和连接部
位进行泄漏检查，确认无泄漏后继续升压；升压至试验压力时，保压10min, 然后进行
泄漏检查，以无泄漏为合格。
33、金属结构制作的一般程序
原材料(钢材、焊材、连接用紧固件等)检验→排料、拼接→放样与号料→切割、下料 →
制孔 →矫正和成型 →构件装配 →焊接 → 除锈、涂装(油漆) →构件编号、验收出厂。
34、钢结构制作程序和要求
(2)检查验收
钢材到现场必须具备出厂合格证和质量证明书，并符合设计要求；钢材表面有锈蚀、麻
点或划痕时，其深度不得大于该钢材厚度负偏差的 1/2。
(3)切割与加工
③ 机械剪切的零件，其钢板厚度不宜大于 12.0mm, 剪切面应平整，碳素结构钢在环境
温度低于-20℃、低合金钢在环境温度低于-15℃时，不得进行剪切和冲孔。
(4)变形矫正
② 碳素结构钢和低合金结构钢在加热矫正时，加热温度应为700～800℃,最高温度严禁
超过900℃,最低温度不得低于600℃;低合金结构钢在加热矫正后应自然冷却。
③ 矫正后钢板的局部平面度偏差小于 1.5mm, 其中当板厚大于 14mm 时偏差应小于
1.0mm; 矫正后的型钢的弯曲矢高偏差小于型钢长度的 1/1000,且不超过5.0mm。
④ 矫正后的角钢的垂直度偏差小于 a/100(a 表示角钢宽度);槽钢翼缘对腹板的垂直度
小于 b/80(b 表示槽钢翼缘板宽度);工字钢、H 型钢翼板对腹板的垂直度小于 c/100(c
表示翼板的宽度),且不超过2.0mm。
第 98 页2025一建机电案例背诵点（默写本） 课程咨询微信：cms3619727 zz125929025
⑤ 矫正后钢材表面无明显凹面或损伤，划痕深度小于0.5mm, 且不应大于该钢材厚度允
许负偏差的 1/2。
35、钢结构安装的程序
某制造厂车间钢结构厂房安装程序为：构件检查→基础复查及底面处理→钢柱安装→柱
间支撑安装→主梁安装→次梁安装→承台板安装→钢屋架安装→檩条安装→水平、垂直
支撑安装→屋面板安装→墙壁板安装。
36、基础验收要求
(1)基础混凝土强度应达到设计要求；对基础表面进行麻面处理。
(2)基础的轴线标识和标高基准点准确齐全；基础轴线、标高允许偏差为±3mm; 基础水
平度允许偏差为1/1000。
(3)地脚螺栓中心偏移小于5.0mm; 地脚螺栓露出长度的允许偏差为0~+30mm; 地脚螺栓
螺纹长度的允许偏差为0～+30mm; 对钢结构预埋螺栓进行保护。
37、框架和管廊的安装
(1)按照柱、支撑、梁等的顺序安装：首节钢柱安装后要及时进行垂直度、标高和 轴线
位置校正；采用两点起吊安装钢梁，单根钢梁长度大于21m 时，需计算确定3～4 个吊
点或采用平衡梁吊装。
(2)支撑要按从下到上的顺序组合吊装；桁架结构杆件轴线交点的允许偏差不得大于
3.0mm; 顶紧接触面应有 75%以上的面积紧贴，用 0.3mm 塞尺检查，其塞入面积应不小
于25%,边缘间隙不应大于0.8mm。
(5)管廊可在地面拼装成片，检查合格后成片吊装；铣平面应接触均匀，接触面 积不应
小于75%。地面拼装的框架和管廊结构焊缝需进行无损检测或返修时，无损检测和返修
应在地面完成，合格后方可吊装；在安装的框架和管廊上施加临时载荷时，应经验算。
38、高强度螺栓连接要求
(1)钢结构制作和安装单位应按规定分别进行高强度螺栓连接摩擦面的抗滑移系数试验
和复验，采用手工砂轮打磨时，打磨方向应与受力方向垂直。
(2)高强度大六角头螺栓连接副施拧可采用扭矩法或转角法，施工用的扭矩扳手 使用前
应进行校正，其扭矩相对误差不得大于±5%。
(3)高强度螺栓安装时，穿入方向应一致，应能自由穿入螺栓孔，不得强行穿入； 螺栓
不能自由穿入时可采用铰刀或锉刀修整螺栓孔，不得采用气割扩孔，且扩孔数量应征得
设计单位同意。
(4)高强度螺栓连接副施拧分为初拧和终拧，大型节点处在初拧和终拧间增加复拧；初
拧扭矩可取终拧扭矩的 50%,复拧扭矩应等于初拧扭矩，初拧(复拧)后应对 螺母涂刷颜
色标记；高强度螺栓的拧紧宜在24h 内完成。
(5)高强度螺栓应按照一定顺序施拧，宜由螺栓群中央顺序向外拧紧；扭剪型高 强度螺
栓连接副应采用专业电动扳手施拧。
(6)终拧以拧断螺栓尾部梅花头为合格；高强度大六角头螺栓连接副终拧后，应用0.3kg
重小锤敲击螺母对高强度螺栓进行逐个检查，不得有漏拧。
(7)高强度大六角头螺栓连接副终拧扭矩检查：宜在螺栓终拧1h 后、48h 之前完 成检查。
检查采用扭矩法或转角法，与施工方法相同。检查数量为节点数的 10%,但不应少于 10
个节点，每个被抽查节点按螺栓数抽查10%,且不应少于2 个。
第 99 页2025一建机电案例背诵点（默写本） 课程咨询微信：cms3619727 zz125929025
(9)高强度螺栓连接副终拧后，螺栓丝扣应外露 2~3扣，其中允许有10%的螺栓 丝扣外
露1扣或4 扣。
39、钢结构安装注意事项
(1)多节柱安装时，每节柱的定位轴线应从地面控制轴线直接引上，不得从下层柱的轴
线引上，避免造成过大的累积误差。
(2)钢网架结构总拼完成后及屋面工程完成后应分别测量其挠度值，且所测的挠度值不
应超过相应设计值的1.15 倍。
(3)涂料、涂装遍数、涂层厚度均应符合设计要求。当设计对涂层厚度无要求时， 涂层
干漆膜总厚度：室外应为150 μm, 室内应为125 μm, 其允许偏差为-25 μm。每 遍
涂层干漆膜厚度的允许偏差为-5 μm。
(4)薄涂型防火涂料的涂层厚度应符合有关耐火极限的设计要求。厚涂型防火涂 料的涂
层厚度，80%及以上面积应符合有关耐火极限的设计要求，且最薄处厚度不应 低于设计
要求的85%。
40、长输管道的分类
长输管道是指产地、储存库和用户之间长距离输送液态或气态介质的管道。
(1)GA1 级长输管道。设计压力大于或者等于4.0MPa(表压)的长输输油、输气 管道。
(2)GA2 级长输管道。GA1级以外的长输管道为GA2 级。
41、防腐管运输与保管
(4)防腐管的保管(堆放):管道不允许接触地面，管道与地面的最小距离为 0.2m, 两端
及中部用沙袋衬垫；防腐管的最大堆放层数为2层，并均匀分布管垛，露天存放时间不
应超过3个月。
5 ) 布 管
(1)使用专用吊具，将管道相邻管口成锯齿形分开。布管的间距应与管长基本一致，每
10 根管应核对一次距离，发现过疏或过密时应及时调整。
(2)坡度大于15°时，应停止预先布管，组装焊接时，随用随布。
(3)深沟及河谷地段布管后应及时组焊、下沟、回填，不得提前布管。
42、管口组对与焊接
(1)管子坡口加工之前用直尺或卡规检查管口的椭圆度；切割钢管时切割面应平整，不
得有裂纹，坡口面与管子中心线垂直；管口清理与组对焊接的间隔时间不宜超过 2h,以
避免二次清口；每天下班前在管口安装具有防水功能的临时管帽。
(2)优先采用内对口器进行管道组对。采用内对口器时，根焊道完成后方可将内对口器
撤离；采用外对口器时，根焊道完成60%以上时，方可将其撤离。
(3)焊接方法宜采用下向焊、手工焊打底加自保护药芯半自动焊的方法进行主体管线的
焊接；采用手工电弧焊进行焊缝返修。
(4)焊接工艺规程有预热要求时， 一般采用环形火焰加热器或中频感应加热器预热，温
度测量采用数字显示红外线测温仪，并在距管口 50mm 处测量，对均布在管口的 8个点
进行测温；预热完成后应立即进行根焊道的焊接。
(5)采取有效的防风、除湿措施；焊前坡口两侧各放置一块防飞溅胶皮，确保飞溅不损
伤管子防腐层；后焊的焊道的起弧或收弧处应与前一道焊道起弧或收弧处相互错开30mm
以上，严禁在坡口以外的钢管表面起弧。
第 100 页2025一建机电案例背诵点（默写本） 课程咨询微信：cms3619727 zz125929025
43、焊口检测与返修
(1)焊口外观检查。用目视法或焊接检验尺检查焊缝表面成型质量，焊缝外观成 型均匀
一致，焊缝表面不得有焊渣、飞溅、裂纹、未熔合、气孔、夹渣、引弧痕迹、有害的焊
瘤、凹坑等缺陷。焊缝余高、宽度、错边量、咬边深度执行焊接工艺规程和相关 技术
规范的规定。外观检查合格后，方可进行无损检测。
(2)无损检测。环向焊缝100%射线检测，凡是能使用爬行器的均使用爬行器。大 中型河
流穿越、冲沟穿跨越、隧道穿越、二级及以上公路穿越、铁路穿越段、金口等处 的焊
缝，除100%射线探伤外，还需要进行100%超声波探伤。
(3)焊口返修应执行焊接工艺规程的返修工艺和返修技术要求。当同一部位的修补及返
修累计次数超过两次、需返修的焊缝总长度超过焊口周长的 30%、根焊道的返修焊缝总
长度超过焊口周长的 20%,应割除整个焊口重焊。
44、管道防腐补口
(1)防腐补口前钢管表面预处理质量须达到GB/T8923 系列标准中规定的Sa2.5 级，焊
缝处的焊渣、毛刺等应清除干净；热收缩套(带)与防腐层搭接长度不小于100mm。
(2)先用火焰加热器对管口部位加热，并应用红外线测温仪测温，加热温度达到 要求后，
才可涂刷底漆，绝对禁止钢管未达到规定的预热温度就进行补口作业。
(3)补口检查验收：补口处应光滑平整、无皱折、鼓泡；涂层两端坡角处与热收 缩带贴
合紧密，不留空隙；表面不应有烧焦碳化现象；用电火花检漏仪进行检漏，检漏 电压
要满足设计或产品规格书的要求，无漏点为合格。
45、管沟开挖
(2)管沟开挖必须保证管道与电力通信电缆交叉的垂直净距不小于 0.5m; 管道与其他管
道交叉时，管道除保证设计埋深外，保证两管道间净距不小于0.3m。
46、管道试压
(1)每段试压时的压力表不少于 2 块，分别安装在试压管段的首末端。压力表量程为试
验压力的 1.5～3 倍。试压管段的首、末端都设置测温仪，记录管道温度，用温度自动
记录仪、压力自动记录仪24h记录。
(2)试压分三个阶段：第一阶段是达到强度试验压力的 30%,检查管件、焊口和 阀门无异
常现象，15min 后继续升压；第二阶段是达到强度试验压力的60%,无异常， 15min 后继
续升压；第三阶段是达到强度试验压力的100%,无异常，进行强度稳压。
(3)严密性试验：管道强度试压合格后，将试压管段最高点的压力降到设计压力，压力
稳定后，开始进行24h的严密性试验。在规定的最低压力下，严密性试验维持 24h, 压
降不大于1%试验压力值则严密性试验合格。
(4)管道干燥：通过干燥机组提供的带压干燥空气驱动泡沫清管器，清除管线内的游离
态水。待检测管道内干燥度达到要求，将干燥空气充入管道，保持微正压，密封管道并
做好标识。
第 101 页2025一建机电案例背诵点（默写本） 课程咨询微信：cms3619727 zz125929025
4.8 发电设备安装技术
1、电厂锅炉安装一般程序
设备清点、检查和验收 →基础验收 →基础放线 →设备搬运及吊装 →钢架及梯子平台
安装 → 汽水分离器及储水箱(或锅筒)安装 → 锅炉前炉膛受热面安装 → 尾部竖井
受热面安装 →燃烧设备安装 → 附属设备安装 →热工仪表保护装置安装 →单机试运
行 →报警及联锁试验 →水压试验 →锅炉风压试验 →锅炉酸洗 →锅炉吹管 →锅炉
热态调试与试 运行。
2、锅炉钢架安装工艺方法
① 锅炉钢架组合安装：根据土建移交的中心线进行基础划线，钢架按从下到上，分层、
分区域进行吊装。每层安装先组成一个刚度单元再进行扩展安装，每层钢架安装时除必
须保证立柱的垂直度和柱间间距外，立柱上、下段接头之间间隙也必须符合规范要求。
吊装时，各层平台、扶梯、栏杆安排同步进行，以保证主通道的畅通、安全行走。为了
便于钢架大板梁、受热面组合件及空气预热器大件等设备的安装，可采取部分构件缓装
或部分构件交叉安装方式。
② 钢结构组件吊装：钢结构组件吊装主要考虑方形、长圆柱体和三角形等物体。 起吊
节点的选定，即根据组件的结构、强度、刚度，机具起吊高度，起重索具安全要求等选
定。为了防止组件在吊装时产生滑动、防止梁边锐角对绳索的切割、避免吊绳夹角过大
等，对组件进行垫衬和捆绑等。对重大组件在正式起吊前，先将组件起吊200mm, 然后
对机具、索具、夹具和组件有无变形、损坏等异常情况进行全面检查；最后正式起吊，
力求吊装一次就位。
③ 钢架安装找正：用弹簧秤配合钢卷尺检查中心位置和大梁间的对角线差；用经纬仪
检查立柱垂直度；用水准仪检查大板梁水平度和挠度，大板梁挠度在板梁承重前、 锅
炉水压前、锅炉水压试验上水后及放水后、锅炉整套启动前进行测量。
例如：某660MW 机组锅炉钢架的柱脚纵、横向中心线与基础纵、横向中心线允许误差不
大于±5mm, 立柱全高的垂直度允许误差为柱长度的 1/1000,最大不大于 15mm, 各立柱
中心距偏差不大于间距的1/1000,最大不大于10mm, 对角线差不大于1.5/1000对角线
长度且不大于15mm。
3、锅炉受热面的施工程序为：设备及其部件清点检查→合金设备(部件)光谱复查→ 通
球试验与清理→联箱找正划线→管子就位对口焊接→组件地面验收→组件吊装→组件
高空对口焊接→组件整体找正→合金设备(部件)、焊口安装后光谱复查等。
4、锅炉受热面施工要求
② 锅炉受热面施工形式的选择：锅炉受热面施工形式是根据设备的结构特征及现场的
施工条件来决定的。组件的组合形式包括直立式和横卧式。
直立式组合就是按设备的安装状态来组合支架，将联箱放置(或悬吊)在支架上部，管屏
在联箱下面组装。其优点在于组合场占用面积少，便于组件的吊装；其缺点在于钢材耗
用量大，安全状况较差。
横卧式组合就是将管排横卧摆放在组合支架上与联箱进行组合，然后将组合件竖 立后
进行吊装。其优点就是克服了直立式组合的缺点；其缺点在于占用组合场面积多，且在
设备竖立时，若操作处理不当则可能造成设备变形或损伤。
第 102 页2025一建机电案例背诵点（默写本） 课程咨询微信：cms3619727 zz125929025
例如：某600MW发电机组螺旋水冷壁设备采取地面整体预拼装，拼缝留有适当的 预收
缩量；螺旋水冷壁安装时分层吊装定位，吊带(垂直搭接板)的基准线定位准确。 螺旋
水冷壁安装螺旋角偏差控制在 0.5°之内。包墙过热器根据机具吊装能力和进档情 况
分集箱进行地面组合。
5、锅炉受热面组件吊装原则和程序。锅炉受热面组件吊装原则：锅炉一般为悬吊式，
整个受热面通过吊杆吊挂。因此，锅炉受热面组件吊装的一般原则是：先上后下， 即
先吊杆后联箱再到管屏。因为锅炉的过热器、再热器管屏受力由联箱承受，所以先吊挂
联箱。
锅炉受热面吊装的一般程序：以常规锅炉为例，实际安装分炉膛和后竖井两个作业面。
炉膛作业面：垂直水冷壁吊杆→垂直水冷壁组件→过渡段水冷壁→ 中部水冷壁→炉膛
上部过热器、再热器→冷灰斗水冷壁。后竖井作业面：包墙过热器吊杆→包墙过热器(一
侧缓装) → 尾部低温再热器、低温过热器、省煤器 → 缓装的一侧包墙过 热器。
6、燃烧器安装
燃烧器就位后再次检查内外部结构，调平喷口位置、角度和尺寸并用压缩空气做冷态调
整。安装煤粉管道和热风道时不准将其他载荷传递到燃烧器上。
7、锅炉密封
锅炉一次密封在锅炉水压试验前完成，二次密封在炉膛严密性试验前完成。炉膛进行气
密性试验，风压试验压力按设备技术文件规定来选择，如无规定时，试验压力可按炉膛
工作压力加 0.5kPa 进行正压试验， 一般负压锅炉的风压试验值选择0.5kPa。
8、锅炉水压试验
锅炉受热面系统安装完成后，应进行整体水压试验，超压试验压力按制造厂规定执行，
若无规定，试验压力应符合：
(1)汽包锅炉一次系统试验压力应为汽包设计压力的 1.25 倍。
(2)直流锅炉一次系统试验压力应为过热器出口联箱设计压力的 1.25 倍，且不小于省煤
器进口联箱设计压力的 1.1 倍。
(3)再热器试验压力应为进口联箱设计压力的 1.5 倍。
锅炉水压试验合格标准是：受压元件金属壁和焊缝无泄漏及湿润现象，受压元件没有明
显的残余变形。
9、回转式空气预热器安装
按照回转式空气预热器安装说明书、图纸进行施工，并认真填写该说明书中规定 的项
目。施工中对影响预热器漏风系数的径向密封间隙、轴向密封间隙、圆周密封间隙应进
行严格控制，回转式空气预热器安装后，必须进行冷态调整。
10、锅炉热态调试与试运行
锅炉机组在整套启动以前，必须完成锅炉设备，包括锅炉辅助机械和各附属系统的分部
试运行；锅炉的烘炉、化学清洗；锅炉及其主蒸汽、再热蒸汽管道系统吹管；锅炉的热
工测量、控制和保护系统的调整试验工作。
1)锅炉化学清洗
(1)电站锅炉受热面及炉前系统在启动前必须进行化学清洗，由有清洗资质的单位，依
第 103 页2025一建机电案例背诵点（默写本） 课程咨询微信：cms3619727 zz125929025
照已批准的化学清洗方案及措施进行清洗。 一般分为 4 个阶段：水冲洗、清洗药品配
制、上药清洗、清洗液排放。
(2)化学清洗方案中应明确相应的安全保护措施和符合环保要求的废液排放措施。化学
清洗结束至锅炉启动时间不应超过20d, 否则应采取防腐保护措施。
2)锅炉蒸汽吹管
(1)锅炉吹管的临时管道系统应由具有设计资质的单位进行设计。
(2)吹管临时连接管安装前应进行全面检查，并按正式管道的施工工艺施工；在排汽口
处加装消声器。
(3)锅炉吹管应包括：锅炉过热器、再热器、主蒸汽管道及再热蒸汽管道。
(4)汽包锅炉吹管时的压力下降值应控制在饱和温度下降值不大于42℃的范围内。
(5)吹管过程中，至少有一次停炉冷却(时间12h以上),以提高吹管效果。
3)蒸汽严密性试验及安全阀调整
(1)锅炉升至工作压力进行蒸汽严密性试验，注意检查锅炉的焊口、附件和汽水阀门的
严密性。同时注意汽包、联箱、各受热面部件和汽水管路的膨胀情况，保证吊架和弹簧
的受力、位移和伸缩情况正常。
(2)整定完毕的安全阀应做出标识，在试运行过程中，严禁将安全阀隔绝或楔死。
4)锅炉试运行
(1)锅炉机组在安装完毕并完成分部试运行后，必须通过机组整套启动试运行。
(2)对施工、设计和设备质量进行考核，检查设备是否达到额定能力，是否符合设计要
求。
(3)在试运行时使锅炉升压：在锅炉启动时升压应缓慢，升压速度应控制，尽量减小壁
温差以保证分离器储水箱(锅筒)的安全工作，同时仔细对人孔、焊口、法兰等部位进行
检查。
(4)发现有泄漏时应及时处理，同时要仔细观察各联箱、分离器储水箱(锅筒) 钢架支架
等部位的热膨胀及其位移是否正常。
(5)对于300MW级及以上的机组，锅炉应连续完成168h 满负荷试运行。
(6)试运行完毕后，按规定办理移交签证手续。
11、散装到货的汽轮机，在现场进行汽轮机本体安装的程序：基础和设备验收→ 底座(台
板)安装 →汽缸和轴承座安装 →轴承安装 →转子安装 → 导叶持环或隔板安装 →
汽封及通流间隙检查与调整→上、下汽缸闭合→二次灌浆→联轴器安装→变速齿轮箱和
盘车装置安装→汽缸保温→调节系统安装→调节系统和保安系统整定与调试。
12、基础和设备的验收
① 基础的验收应包括汽轮机基础的标高检查和各基础相对位置、沉降观测点的检查及
建设单位提供基础预压记录。
② 在设备验收时，除了进行一般性的设备出厂合格证明书、外观、规格、型号，以及
数量等复检外，还要对汽缸、隔板、转子、轴承、主汽阀，以及其他零部件进行检 查。
尤其要仔细检查汽缸的接合面、轴颈的表面光洁度，不应有划痕。
13、低压缸组合安装：低压外下缸组合包括：低压外下缸后段(电机侧)与低压外下缸前
段(汽侧)先分别就位，调整水平、标高、中心后试组合，符合要求后，将前、后段分开
一段距离，再次清理检查垂直结合面，确认清洁无异物后再进行正式组合。组合时汽缸
找中心的基准可以用激光、拉钢丝、假轴、转子等。低压外上缸组合包括：先试组合，
第 104 页2025一建机电案例背诵点（默写本） 课程咨询微信：cms3619727 zz125929025
以检查水平、垂直结合面间隙，符合要求后正式组合。低压内缸组合包括：当低压内缸
就位找正、隔板调整完成后，低压转子吊入汽缸中并定位后，再进行通流间隙调整。组
合好的汽缸，垂直结合面的螺母应在汽缸就位前确认锁紧并采取防松措施，结合面密封
焊接时应做好防焊接变形的措施。汽缸与轴承座的纵、横向中心线和中分面标高应符合
设计要求，其中汽缸和轴承座中分面的标高允许偏差为1mm, 与轴承座的横向水平允许
偏差为0.20mm/m, 纵向水平与转子扬度匹配。
14、转子安装
① 转子安装：转子吊装、转子测量和转子、汽缸找中心。
② 转子吊装应使用由制造厂提供并具备出厂试验证书的专用横梁和吊索。
③ 转子测量应包括：轴颈椭圆度、不柱度的测量，转子跳动测量(径向、端面和 推力
盘瓢偏),转子弯曲度测量，联轴器端面止口配合间隙测量。
④ 对转子叶片应按制造厂要求进行叶片静频率测试。
⑤ 转子如有中心孔，应有厂内的探伤检查报告，并应提供质量合格证明。
15、隔板安装
①隔板安装找中心方法一般有假轴找中心、拉钢丝找中心、激光准直仪找中心。
② 采用钢丝找中心时，钢丝的固定装置对钢丝紧力和位置应能微调，所用钢丝直径不
宜超过0.40mm, 钢丝的拉力应为破坏应力的 3/4,测量时应对钢丝垂弧进行修正，制造
厂有明确要求时，应按其要求执行。
16、汽封及通流间隙的检查与调整
① 汽封径向及轴向间隙应符合制造厂要求，现场安装不得随意改动制造厂提供的有关
数据。
② 当径向汽封间隙过大时，可以修刮汽封块在洼窝中承力的接触部位；间隙过小 时，
可以修刮或加工汽封片边缘使其尖薄平滑。
③ 当通流部分间隙及汽封轴向间隙不合格时，应由制造厂确定处理方案。
17、上、下汽缸闭合
① 连续进行，不得中断：上、下汽缸闭合也称汽轮机扣大盖。汽轮机扣大盖时扣盖区
域应封闭管理，扣盖工作从向下汽缸吊入第一个部件开始至上汽缸就位且紧固连接螺栓
为止，全程工作应连续进行，不得中断。
② 进行试扣：汽轮机正式扣盖之前，应将内部零部件全部装齐后进行试扣，以便对汽
缸内零部件的配合情况全面检查。试扣前应用压缩空气吹扫汽缸内各部件及其空隙，确
保汽缸内部清洁无杂物、结合面光洁，并保证各孔洞通道部分畅通，需堵塞隔绝部分应
堵死。
例如：汽轮机安装中，低压缸螺栓大都采用冷紧。汽缸螺栓冷紧时，应先采用50%~ 60%
的规定力矩对汽缸螺栓左右对称进行预紧，然后再用 100%的规定力矩进行紧固。 对于
汽轮机高压缸螺栓采用热紧时，加热应使用专用工具，螺栓应均匀受热，蝶、纹部 位
避免直接受到烘烤，热紧螺栓应按冷紧时相同的顺序进行，加热后热紧工作一次完成，
如一次性达不到规定值应待螺栓完全冷却后，再重新加热。
18、凝汽器安装
① 凝汽器壳体的就位和连接：鉴于凝汽器结构尺寸相当庞大，其支承方式多采取通过
第 105 页2025一建机电案例背诵点（默写本） 课程咨询微信：cms3619727 zz125929025
弹簧支座坐落在凝汽器基础上的支承形式。凝汽器与低压缸排气口之间的连接，采用具
有伸缩性能的中间连接段，凝汽器与汽缸连接的全过程中，不得改变汽轮机的定位 尺
寸，并不得给汽缸附加额外应力。
② 凝汽器内部设备、部件的安装：包括管板、隔板冷却管束的安装、连接。凝汽器组
装完毕后，汽侧应进行灌水试验。灌水高度宜在汽封洼窝以下 100mm, 维持 2 4h 应无
渗漏。已经就位在弹簧支座上的凝汽器，灌水试验前应加临时支撑。灌水试验完成后应
及时把水放净。
19、轴系对轮中心的找正
① 轴系对轮中心的找正主要是对高中对轮中心、中低对轮中心、低低对轮中心和低发
对轮中心的找正。
② 在轴系对轮中心找正时，首先要以低压转子为基准；其次，对轮找中心通常都以全
实缸、凝汽器灌水至模拟运行状态进行调整；再次，各对轮找中心时的端面张口和圆周
高低差要有预留值；最后，一般在各不同阶段要进行多次对轮中心的复查和找正。
例如：某工程600MW机组轴系中心找正内容及其各对轮找中心时的端面张口和圆周高低
差预留值分别为：轴系中心找正要进行多次，即：轴系初找；凝汽器灌水至运行重量后
的复找；汽缸扣盖前的复找；基础二次灌浆前的复找；基础二次灌浆后的复找； 轴系
联结时的复找。除第一次初找外，所有轴系中心找正工作都是在凝汽器灌水至运行重量
的状态下进行的。
20、发电机设备的安装程序：台板(基架)就位、找正 → 定子就位、找正 → 定子及转
子 水压试验→发电机穿转子→氢冷器安装→端盖、轴承、密封瓦调整安装→励磁机安
装→ 对轮复找中心并连接 →整体气密性试验等。
21、发电机定子的吊装技术要求
发电机定子吊装通常有采用液压提升装置吊装、专用吊装架吊装和行车改装系统 吊装
三种方案。
22、风力发电设备的安装程序
风力发电设备的安装程序：施工准备→基础及锚栓安装→塔底变频器、电器柜安 装→
塔筒安装→机舱安装→发电机安装(若有)→叶片与轮毂地面组合→叶轮安装→其 他零
部件安装→ 电气设备安装→调试试运行→验收。
2.风力发电设备安装技术要求
安装前应编制风力发电风机组安装施工的专项施工方案，根据现场条件和风力发 电风
机设备的特点选择恰当的安装机械、专用工具和辅助材料。
1)预应力锚栓、基础平台、变频器、塔基柜的安装要求
(1)检查清理基础锚栓及上锚板平面，检查水平度，确保水平度偏差在风机厂家 规定的
范围内；清理基础表面垃圾及上锚板杂物。
2)塔筒安装要求
(1)塔筒分多段供货，现场根据塔筒重量、尺寸以及安装高度选择吊车的吊装工况。
(2)按照由下至上的吊装顺序进行塔筒的安装。
① 塔筒结合面法兰清理干净，第一节安装前在第一节塔筒下法兰外缘和内缘各涂一圈
密封胶。
4)叶轮安装要求
第 106 页2025一建机电案例背诵点（默写本） 课程咨询微信：cms3619727 zz125929025
例如：某工程安装 25 台风力发电设备，风力发电设备由塔筒、机舱、轮毂、叶片等组
成，使用水准仪控制设备的水平度，使用经纬仪控制塔筒的垂直度，使用 1000N·m 的
电动扳手、400N·m 的力矩扳手和液压扳手逐次紧固螺栓。
23、光伏发电设备安装技术
1)光伏发电设备的安装程序
施工准备→基础检查验收→设备检查→光伏支架安装→光伏组件安装→汇流箱安 装→
逆变器安装→ 电气设备安装→调试→验收。
2)光伏发电设备安装技术要求
(2)光伏组件安装要求
① 检查光伏组件及各部件设备应完好，光伏组件采用螺栓进行固定，力矩符合产品或
设计的要求。
② 光伏组件之间的接线在组串后应进行光伏组件串的开路电压和短路电流的测试，施
工时严禁接触组串的金属带电部位。
3)汇流箱安装要求
检查汇流箱部件应完好且接线不松动，所有开关和熔断器处于断开状态，汇流箱安装位
置符合设计要求，垂直度偏差应小于1.5mm。
4)逆变器安装要求
逆变器基础型钢其顶部应高出抹平地面 10mm 并有可靠的接地，逆变器安装方向符合设
计要求，逆变器本体的预留孔及电缆管口进行防火封堵。
5)设备及系统调试
光伏设备及系统调试主要包括光伏组件串测试、跟踪系统调试、逆变器调试、通信调试、
升压变电系统调试等电气设备调试。
24、槽式光热发电设备集热器安装技术要求
①塔架安装按照驱动塔 →边塔 →侧塔的顺序进行。
② 集热器组合时，对紧固件应先进行初紧，待全部安装完成后方可终紧，并对初拧扭
矩、终拧扭矩进行记录。
③ 集热器应从驱动端到末端进行安装，安装时轴系间的销钉或销轴应满足技术要求，
紧固螺栓应满足力矩设计要求。检查随动轴与轴承座间隙是否均匀，满足技术要 时方
可紧固轴承螺栓。
④ 每个单元集热器安装后应进行旋转试验，试验转动角度能满足集热器安装技术要求。
无技术要求时，试验转动角度应为-180°~180°,误差为±10°。
⑤ 集热器安装 0°位置验证：驱动装置将集热器开口调整到 0°位置，使用测斜仪 进
行测量，倾斜高差值≤3mm。
⑥ 集热器单元旋转：集热器单元应达到设计旋转极限点±120°误差值≤10°,且符合
设计误差要求。
25、塔式光热发电集热设备安装技术要求
①定日镜与支架固定牢固，安装位置、镜面调整角度符合设计要求。
③ 塔式吸热器管屏设备内部应清洁，无杂物、无堵塞；安装时应对称进行，单面安装
应不多于2组。
第 107 页2025一建机电案例背诵点（默写本） 课程咨询微信：cms3619727 zz125929025
4.9 冶炼设备安装技术
1、高炉炼铁设备
高炉炼铁系统主要设备由高炉本体及原料系统、送风系统、煤气系统、渣铁系统组成。
(1)高炉本体设备包括：炉体框架、炉壳、冷却设备、炉喉钢砖、炉顶保护板、炉顶装
料设备等主要部件。
(2)原料系统设备包括：矿槽设备、焦槽设备、中间料仓设备、料车上料设备、上料主
皮带机等。
(3)送风系统设备包括：鼓风设备、热风炉设备、风口装置等。
(4)煤气系统设备包括：煤气除尘器设备、环缝洗涤塔设备等。
(5)渣铁系统设备包括：炉前设备、铸铁机、水力冲渣设备等。
2、高炉炉体框架安装工艺：
① 炉体下部框架安装时，与基础固定的第一段立柱吊装就位后，应调整和检查纵横向
中心线、标高、柱间两对角线长度之差和立柱的垂直度，符合要求后应进行二次灌浆。
③ 下部框架箱形柱对接焊缝，宜先焊接内侧、后焊接外侧，并宜对称施焊。
④ 立柱安装应逐段或逐层检测和调整标高、纵横向中心线、柱间两对角线长度之差、
立柱垂直度。
3、高炉炉壳安装
(1)高炉炉壳拼装
② 炉壳拼装时，不得用点焊的方式连接炉壳，应配置相应的装配卡具夹紧构件、花篮
螺栓等临时措施，保证炉壳拼装的尺寸允许偏差符合规范要求。
(2)高炉炉壳焊接
① 炉壳焊接应有相应的焊接工艺评定报告，并根据焊接工艺评定报告编制焊接作业指
导书。
② 炉壳应先焊内侧焊缝再焊外侧焊缝，并应先焊各带立焊缝、后焊横焊缝。应由多名
焊工均布圆周，采用对称方向、多层多焊道、分段退焊的方法进行焊接。
③ 壳体结构件开孔处与管道或短管的焊接，应采用与主体材料成分和性能相同或相近
的低氢型焊条。
(3)高炉炉壳安装
① 高炉炉壳的安装可采用正装法、倒装法、上部倒装和下部正装法、线外拼装整体滑
移法等安装工艺。采用正装法时，炉壳安装与框架安装应同步进行。采用倒装法、上部
倒装和下部正装法、线外拼装整体滑移法时，框架应先于炉壳的安装。
4、炉体冷却设备安装
高炉内部冷却设备主要是采用冷却壁和冷却板，冷却壁设置于炉壳和炉衬之间， 有光
面冷却壁和镶砖冷却壁两种。
(1)炉体冷却壁设备安装前，须进行通球试验。球的材质一般为木球或尼绒球，球径为
水管内径的76%±0.2mm, 用水为动力，球从一头进另一头出，不能有堵塞现象。
(2)冷却壁通球试验合格后应进行压力试验，试验压力应为工作压力的 1.5 倍，应稳压
10min, 再将压力降至工作压力，应停压30min, 以压力不降、无渗漏为合格。
(3)冷却壁在现场安装过程中，不得碰撞。在吊装过程中发生严重碰撞并留有伤痕时，
应单独再次进行水压试验并合格。
第 108 页2025一建机电案例背诵点（默写本） 课程咨询微信：cms3619727 zz125929025
5、风口装置安装
(1)带水冷装置的大套、中套及小套，安装前进行压力试验。
(2)风口大套、中套及小套，可采用高炉热风环管下的电动单轨吊并辅以链式起重机吊
装就位，中套及小套可采用配重平衡法吊装。
(3)风口固定装置顶紧后，顶板与大套法兰之间的间隙应不小于 10.0mm。大套与中套的
密合面间用0.1mm 塞尺检查，塞入深度不应大于接触长度的 1/3。
6、热风炉安装技术
热风炉主要作用是向高炉连续不断地输送温度高达1100～1300℃的热风。按结构形式分
类为：内燃式热风炉、外燃式热风炉、顶燃式热风炉。热风炉设备安装内容主要包括：
各类阀门和补偿器、助燃风机、检修设备、换热器、炉箅子及其支柱等。
2)炉底安装技术要求
(1)热风炉蓄热室底板下采用铺垫干砂时，干砂铺垫后应采取防雨措施，并应立即安装
蓄热室底板。热风炉底板与干砂应接触均匀且接触面大于60%。
(2)热风炉纵、横向中心线应与炉底板上的0°、90°、180°、270°四芯线重合，炉中
心应投设在炉底上的中心标板上。重点检查炉底板纵横向中心线、炉底板标高、炉底板
上口高度差及炉底板焊后的水平度。
(3)热风炉蓄热室底板厚度小于20mm 时，砌砖前应先进行底板对接焊缝的真空度试验，
真空度为40kPa 时，应无泄漏。
7、转炉生产设备
(1)原料供应系统：包括铁水预处理、铁水倒罐站、混铁炉、废钢间、铁合金供 应及石
灰供应等设备。
(2)吹炼、精炼与出钢系统：包括转炉本体、托圈、倾动装置、出钢、出渣及钢 水精炼
等设备。
(3)供氧系统：包括氧枪、氧枪横移(更换)小车、氧枪升降设备及滑道、氧气 阀门间设
备、副枪系统等设备。
(4)烟气净化与煤气回收系统：包括烟气冷却设备、煤气回收设备、蒸汽回收设备、烟
气除尘及净化设备。
8、连铸生产主要设备
(1)浇注设备：包括钢包回转台、中间罐车、烘烤器。
(2)连续铸钢设备：包括结晶器及振动装置、二次冷却装置、拉矫机、扇形段更换装置、
引锭杆装置。
(3)出坯和精整设备：包括输送辊道、剪切机、喷印机、推钢机、翻钢机等设备。
9、转炉本体设备吊装方式
吊装方法主要有台车法、滑移法、流动式起重机或卷扬机与滑轮组相配合吊装。
10、转炉本体设备安装程序
基础交接验收→基准线、点的设置→坐浆垫板设置→转炉支撑装置安装→托圈与轴承座
装配→托圈吊装找正→炉壳组对→整体移动就位→倾动装置安装→炉体附属管道配管
→调整、试车。
第 109 页2025一建机电案例背诵点（默写本） 课程咨询微信：cms3619727 zz125929025
11、转炉本体安装技术
(1)基础交接和验收
① 检查基础混凝土试块试验记录，基础强度应符合设计技术文件的规定。
② 检测基础坐标位置、标高和尺寸，检测地脚螺栓的平面位置和标高，检测预留孔的
位置、大小、深度和垂直度，均应符合设计技术文件或有关规定。
③ 预埋地脚螺栓应无损伤，螺纹部分应清洁并已涂适当油脂。
(2)基准线、基准点的设置
基准线主要有转炉炉体纵、横向中心线及转炉倾动轴承座纵、横向中心线。
(3)垫板安设
垫板安设一般采用坐浆法，垫板组底面积总和应根据设备重量、生产时的荷载、地脚螺
栓紧固力、基础混凝土抗压强度及安全系数计算确定。垫板的数量、大小及安装位置需
按设备厂家给定的技术文件进行配置。在每个地脚螺栓的旁边应设置两组垫板 组，垫
板组应尽量靠近地脚螺栓和设备主要受力部位。
(5)托圈与轴承座装配
① 转炉托圈与耳轴一般为整体进场，超大型转炉的托圈与耳轴分段运至现场，由设备
制造厂在现场进行装配。
② 托圈水冷系统应做水压试验和通水试验，试验压力应为工作压力的 1.25倍，应在试
验压力下稳压10min, 再降至工作压力，停压30min, 以压力不降、无渗漏为合格； 通
水试验进出水应畅通无阻，连续通水时间不应少于24h, 应无渗漏。
(6)托圈吊装找正
将托圈吊装到临时台架上，以台架上投测的纵、横向中心线为基准，调整好托圈的中心
位置和倾动轴水平度，使其符合规范要求，倾动轴承座下底面标高比转炉支承装置上表
面高约 50mm。以传动耳轴轴线为基准轴线，用激光准直仪或挂线千分尺，检查托圈两
耳轴的同轴度，允许偏差为1.5mm。
(9)倾动装置装配
倾动装置由电动机、一次减速机、二次减速机、扭力杆装置组成。倾动装置上的两组切
向键分别与二次减速机大齿轮及驱动侧耳轴相连接，传动扭力矩，使炉体正反转。
(10)炉体及倾动设备调整试车
倾动装置一次减速器正反向单独运转各不应少于1h, 运行应平稳，应无异常振动和噪声，
轴承应温升正常。试运行后应检查炉壳、托圈及炉壳与托圈连接装置的焊缝，应无裂纹，
螺栓连接应无松动。
12、连铸机安装要求
1)基准点和基准线的设置
(1)连铸机纵向基准线一般设置3条：纵向中心线、铸流中心线及辅助纵向中心线。
(2)连铸机横向基准线设置 3条：铸流外弧线、最终矫直辊中心线及输送辊道起始辊的
轴线中心线。
(3)基准点一般设置在连铸机各层标高的基础内，外弧线附近、最终矫直点附近、输送
辊道起始辊附近及大包回转台附近。
13、钢包回转台设备安装
(2)大包回转台底座安装
① 底座上安装标记的方位应符合设计技术文件的规定，底座上标记的“S”点应在垂直
于铸流方向的回转台中心线上。
第 110 页2025一建机电案例背诵点（默写本） 课程咨询微信：cms3619727 zz125929025
② 钢包回转台底座的纵、横向中心线允许偏差为 2.0mm; 标高允许偏差为±1.0mm; 水
平度在底座与回转轴承结合面测量，用平尺配合框架水平仪检查，允许偏差为 0.05/
1000。
③ 地脚螺栓宜用液压扳手分两次对称均匀紧固，第一次紧固应达到设计值的70%, 待上
部设备安装完成之后再按设计值最终紧固。
(4)钢包回转台试运行
① 钢包回转台回转机构应在全行程回转不少于5次，运行应平稳，停位应准确， 并应
无异常振动和噪声。
② 回转臂应在全行程升降不少于5次，运行应平稳，停位应准确。回转臂应按设 计技
术文件的规定进行冷满负荷和冷超负荷试验。
14、结晶器及振动装置安装
① 振动装置底座的纵、横向中心线以铸机纵向中心线和外弧线为基准进行调整，用精
密经纬仪、水准仪配合内径千分尺测量；两底座的水平度可采用平尺配合框架水平 测
量。
15、连续铸钢设备试运行
① 结晶器振动机构连续运行不应少于2h,应无异常噪声，振动频率和振幅应符合设计技
术文件的规定。
② 扇形段辊组应连续运行不少于2h,无异常振动和噪声，轴承温升应正常。
③ 扇形段更换装置传动机构减速器应单独运行不少于30min, 应无异常振动和噪声，轴
承温升应正常，然后各机构在全行程内动作不应少于5次，动作应灵活，停位应准确。
16、轧机设备安装精度等级可划分为 I 、Ⅱ两级：
(1)I 级精度项目应包含板带轧机、粗轧与精轧的带材连轧机、平整机、管材连轧机、
高速线材轧机、棒材轧机、型材连轧机、中厚板成品轧机等。
(2)Ⅱ级精度项目应包含开坯机、钢坯轧机、穿孔机、焊管轧机等。
17、轧机机架吊装
轧机机架吊装方法有：行车吊装法、流动式起重机吊装法、专用起重装置吊装法等
18、轧机底座安装
(1)轧机底座的调整顺序是依据轧制中心线和机架窗口中心线为基准，首先找平找正出
口侧底座，并以出口侧底座为基准调整入口侧底座。
(2)单机架轧机底座安装主要检测项目：两底座标高、两底座纵横向中心线、入口侧和
出口侧底座水平度、同一台轧机两底座间水平度、入口侧底座相对轧机中心线平行度、
同一台轧机两底座间平行度。
(3)连轧机底座安装时，宜以中间轧机为基准向两侧轧机底座延伸，并应检查相邻轧机
两底座间的水平度和平行度。
19、轧机机架安装
(1)轧机机架的安装应检查机架垂直度、水平度、中心线、机架窗口在水平方向的扭斜、
两机架窗口中心线的水平偏斜及连轧机相邻两机架平行度等。
(2)轧机机架中心线测量时，应以轧机机列中心线和轧制中心线为基准，在轧机机架窗
第 111 页2025一建机电案例背诵点（默写本） 课程咨询微信：cms3619727 zz125929025
口面和内侧面测量。
(3)机架垂直度应在传动侧和操作侧两个机架窗口出口方向的衬板面、机架内侧面或外
侧面上测量；机架水平度应在机架窗口底面测量；机架窗口中心线水平偏斜和水平方向
扭斜测量时，应在传动侧和操作侧两个机架窗口出口侧衬板面上测量。
20、开卷机重点检查纵横向中心线、标高、底座和卷筒水平度、卷筒相对机组中心线的
垂直度。开卷机的水平度允许偏差：I 级为 0.05/1000,Ⅱ级为 0.10/1000;开卷机卷筒
相对机组中心线的垂直度允许偏差：I 级为0.05/1000,Ⅱ级为0.10/1000。
21、冷箱结构安装要求
(1)重点控制箱体的中心线和垂直度，检查每层箱体的顶面标高和同层箱体顶面高差、
同层箱体上平面对角线差、相邻箱板接头错位、冷箱总体高度和总体垂直度。
(2)冷箱外部面板焊接采用密封焊，焊接应有相应的焊接工艺评定报告，并应根据焊接
工艺评定报告编制焊接作业指导书。
22、管道脱脂
管道脱脂宜设专用的脱脂场所，所有阀门和管道及管道附件应进行脱脂处理，脱脂剂宜
选用四氯乙烯或三氯乙烯等溶剂，严禁使用四氯化碳溶剂。
(2)管道清洗脱脂检验方法
① 滤纸擦拭法，用清洁干燥的白色滤纸擦抹脱脂件表面，纸上无油脂痕迹为合格。
② 紫光灯照射检查法，脱脂后用波长320～380nm 的紫外光检查脱脂件表面，无油脂荧
光为合格。
③ 樟脑检查法，用蒸汽吹扫脱脂时，盛少量蒸汽冷凝液于器皿内，并放入数颗粒度小
于1mm 的纯樟脑，以樟脑不停旋转为合格。
④ 溶剂分析法，用有机溶剂脱脂时，取样检查合格后的脱脂剂，油脂含量不超过
125mg/m² 为合格。
23、管道安装要求
① 管道安装顺序遵循先大口径管、后小口径管，先长管、后短管，先主管、后支管的
原则。在同一高度平面内，以精馏塔或其他空分设备为中心，先里面的管道，后外 面
的管道。
② 冷箱外氧、氮、氩等液态产品管道，当采用隔热套管保冷时，应先安装内部管道，
焊缝射线检查和系统压力试验合格后，再装隔热套管并充填绝热材料，绝热材料充填应
密实。
(4)管道焊接要求
① 冷箱内管道宜采用氩弧焊焊接，冷箱管道的焊接应有相应的焊接工艺评定报告， 并
应根据焊接工艺评定报告编制焊接作业指导书。
② 铝镁合金管道固定口焊接时，大于或等于 DN100 的管道可采用嵌入式复合衬圈；小
于DN100 的管道可采用嵌入式不锈钢衬圈。
24、管道试压要求
空分塔内系统多，压力等级不同，应按系统、压力等级设置不同的试压回路分别试压。
试验介质宜采用干燥无油的压缩空气、氮气。
(1)冷箱内管道应做强度试验，试验压力应为工作压力的 1. 15 倍，稳压 10min, 压力
第 112 页2025一建机电案例背诵点（默写本） 课程咨询微信：cms3619727 zz125929025
不降为合格。
(2)冷箱内管道应在强度试验合格后做严密性试验，并应将强度试验后的压力降至工作
压力，稳压30min, 用发泡剂检验，不泄漏为合格。
(3)冷箱内管道应做泄漏量试验，试验压力应为工作压力，停压 12h, 在试验压力稳定
30min后，开始记录起点压力、起点温度，泄漏率不应大于2.5%为合格，泄漏率应按式
(4.9-1)计算：
P₁ ——起始绝对压力(MPa);
T₁ —— 起始热力学温度(K);
P₂ —— 终点绝对压力(MPa);
T₂ ——终点热力学温度(K)。
25、管道吹扫要求
(1)吹扫气源应采用洁净、干燥、无油的压缩空气。当采用空压机吹扫时，空气预冷、
净化系统应投入运行。吹扫的压力，低压系统宜为 0.04～0.05MPa, 高压系统宜为
0.25～0.40MPa, 不得超过容器和管道的工作压力，流速不应少于20m/s。
(2)空分系统的吹扫应先吹扫冷箱外系统、后吹扫冷箱内系统；冷箱外管道吹扫时，凡
与冷箱内相连接的阀门应关闭。
(3)各系统的吹扫应反复多次进行，吹扫时间不应少于4h;采用沾湿的白色滤纸或白布放
在吹扫出口处，经5min 后，在纸或白布上应无机械杂质为合格。
(4)吹扫后系统恢复应符合清洁度要求，不得再进行影响管内清洁的其他作业。
26、裸冷试验要求
(1)裸冷是在塔内管道、阀门和空分设备全部安装完毕，并进行了全面加热和吹除后，
在冷箱充填珠光砂、矿棉前，对冷箱系统的设备、管道进行冷状态下的开车冷冻，是对
空分设备低温的考核。
(2)裸冷试验要求：
①裸冷试验应进行至膨胀机进、出口温度不再下降，设备、管路外表面上结白霜后，保
持时间不应少于4h。
②在结白霜状态下，系统各部位应无变形、无泄漏。
③裸冷试验结束后和化霜前应对冷箱内所有法兰、阀门及支架的连接螺栓进行紧固。
④裸冷试验结束后应对整个冷却系统加温解冻。系统恢复到常温后，应以工作压力对整
个系统进行通气检查，有泄漏时应消除故障，必要时应再次进行裸冷试验。
27、膨胀珍珠岩充填要求
(1)膨胀珍珠岩充填应在系统裸冷试验合格后进行，充填前应拆除冷箱内所有脚手架及
临时设施，冷箱内应干燥、洁净；冷箱上所有人孔应封闭，且接触面处应密封严密。
(2)膨胀珍珠岩充填前，冷箱内的法兰连接部位应用玻璃纤维带捆扎牢固紧密，低温阀
绝热隔套内矿渣棉充填应严实；冷箱内所有温度测量线路及感温元件性能应检查良 好
且测温电缆引出冷箱内壁处密封应良好。
(3)膨胀珍珠岩充填过程中，冷箱各容器和管道内均应充气，压力宜为40～50kPa,并微
开各仪表管终端阀门通气，同时各温度计均应通电。
(4)整个冷箱填充应密实，不得有空穴，充填完毕后，装入口应密封良好，并应向冷箱
第 113 页2025一建机电案例背诵点（默写本） 课程咨询微信：cms3619727 zz125929025
内充入干燥氮气保护。运行约一周后，应打开冷箱顶部人孔进行检查，必要时应补充膨
胀珍珠岩。
28、烘炉的技术要求
(1)工业炉在投入生产前应烘干烘透。烘炉前应先烘烟囱及烟道。
(2)耐火浇注料内衬应该按规定养护后，才可进行烘炉。
(3)烘炉应在其生产流程有关的机电设备联合试运行及调整合格后进行。
(4)烘炉应根据炉窑的结构和用途、耐火材料的性能、建筑季节等制定烘炉曲线和操作
规程。主要内容包括：烘炉期限、升温速度、恒温时间、最高温度、更换加热系 统的
温度、烘炉措施、操作规程及应急预案等。
(5)烘炉应按烘炉曲线进行。烘炉过程中，应测定和测绘实际烘炉曲线。烘炉后需降温
的炉窑，在烘炉曲线中应注明降温速度。
(6)在烘炉过程中.如主要设施发生故障而影响其正常升温时.应 立即进行保温和停炉。
故障消除后，才可按烘炉曲线继续升温烘炉。烘炉过程中所出现的缺陷经处理后，才可
投料生产。
第 5 章 相关法规
5.1 计量的规定
1、衡量计量器具质量和水平的主要指标是它的准确度等级、灵敏度、鉴别率(分辨 率)、
稳定度、超然性以及动态特性等，这也是合理选用计量器具的重要依据。
2、使用管理的规定
(1)任何单位和个人不准在工作岗位上使用无检定合格印、证或者超过检定周期 以及经
检定不合格的计量器具。
(3)所选用的计量器具，必须满足被测对象及检测内容的要求，使被测对象在量程范围
内。检测器具的测量极限误差必须小于或等于被测对象所能允许的测量极限误差， 检
测器具必须具有技术鉴定书或产品合格证书。
(7)使用计量器具前，应检查其状态标识。若不在检定周期内、检定标识不清或封存的，
视为不合格的计量器具，不得使用。每次使用前，应对计量器具进行校准复位检查。使
用中若发现计量器具偏离标准状态，应立即停用，重新校验核准。如出现损坏或性能下
降时，应及时进行修理和重新检定。
(10)计量器具应分类存放、标识清楚，针对不同要求采取相应的防护措施，如防 火、
防潮、防振、防尘、防腐、防外磁场干扰等，确保其处于良好的技术状态
3、强制检定的计量器具范围有：社会公用计量标准器具；部门和企业、事业单位使用
的最高计量标准器具；用于贸易结算、安全防护、医疗卫生、环境监测等方面的列入计
量器具强制检定目录的工作计量器具。
⑤强制检定是固定检定关系、实行定点定期的检定，使用单位没有选择的余地。
非强制检定由使用单位自行依法管理，政府计量行政部门只侧重于对其依法管理的情况
进行监督检查。
第 114 页2025一建机电案例背诵点（默写本） 课程咨询微信：cms3619727 zz125929025
③ 非强制检定可由使用单位自己执行。本单位不能检定的，可以自主决定委托包括法
定计量检定机构在内的任何有权对外开展量值传递工作的计量检定机构检定。
④ 非强制检定的检定周期在检定规程允许的前提下，由使用单位自己根据实际需要确
定。
4、依法实施的计量检定
项目部应根据项目质量计划、施工组织设计、施工方案对检测设备的精度要求和生产需
要，编制“计量器具配置计划”。依据计量检定规程，按规定的检定周期结合实际使用
情况，合理安排送检计量器具，确保计量器具使用前已按规定要求检定合格。
5、A 类计量器具
(1)A类计量器具的范围
① 公司最高计量标准和计量标准器具；用于贸易结算、安全防护、医疗卫生和环 境监
测方面，并列入强制检定工作计量器具范围的计量器具。
② 生产工艺过程中和质量检测中关键参数用的计量器具。
③ 进出厂物料核算用的计量器具。
④ 精密测试中准确度高或使用频繁而量值可靠性差的计量器具。
例如：一级平晶、水平仪检具、千分表检具、兆欧表、接地电阻测量仪、回路电阻测试
仪、数字绝缘电阻测试仪、采样器、气相色谱仪、离子色谱仪、一氧化碳报警仪、氯气
报警仪、气体监控仪、开关机械检测仪、变比测试仪、压力检测仪、超声波探伤仪、超
声波测厚仪、超声波巡检仪；列入国家强制检定目录的工作计量器具。
(2)A 类计量器具的管理
① A 类计量器具中属于强制检定的计量器具，必须严格按国家计量行政部门的检定管
理办法，执行强检。
② A 类计量器具中属于非强制检定的计量器具，按有关的检定管理办法、规章制度和
检定周期定期进行检定；对准确度高、量值易变、使用频繁的计量器具列为抽查重点，
加强日常监督管理。
③ A 类计量器具的配置数量，应能确保计量器具按期检定，检定与维修期间生产经营
活动正常进行；A类计量器具原则上由计量管理部门统一控制管理。
6、B 类计量器具
(1)B类计量器具的范围
① 安全防护、医疗卫生和环境监测方面，但未列入强制检定范围内的计量器具。
② 生产工艺过程中非关键参数用的计量器具。
③ 产品质量的一般参数检测用的计量器具。
④ 二、三级能源计量用计量器具；企业内部物料管理用计量器具。
7、C 类计量器具
(1)C 类计量器具的范围
① 低值易耗的、非强制检定的计量器具。
②一般工具用计量器具。
③ 在使用过程中对计量数据无精确要求的计量器具。
④ 国家计量行政部门允许一次性检定的计量器具。
例如：钢直尺、木尺、弯尺、样板、5m 以下的钢卷尺等。非标准计量器具，如垂直检
第 115 页2025一建机电案例背诵点（默写本） 课程咨询微信：cms3619727 zz125929025
测尺、游标塞尺、对角检测尺、内外角检测尺等。
(2)C 类计量器具的管理
一般工具用计量器具，可根据实际使用情况实行一次性检定和有效期管理使用； 对准
确度无严格要求、性能不易改变的低值易耗计量器具和工具类计量器具可在使用前安排
一次性检定；对C 类计量器具要进行监督管理，如采用不定期抽查和比对的方式对其进
行校对。
5.2 建设用电及施工的规定
1、工程建设用电申请资料
(1)建设工程申请用电时，应向供电企业提供用电工程项目批准的文件及有关的用电资
料，主要包括：用电地点、电力用途、用电性质、用电设备清单、用电负荷、保安 电
力、用电规划等。并依照供电企业规定的格式如实填写用电申请书及办理所需手续。
2、工程建设用电办理手续
(1)总承包合同约定，工程项目的用电申请由承建单位负责或者仅是施工临时用电由承
建单位负责申请，则施工总承包单位需携带建设项目用电设计规划或施工用电设计规划，
到工程所在地管辖的供电部门，依法按程序、制度和收费标准办理用电申请手续。
(4)用户遇有特殊情况，需要延长供电方案有效期的，应在有效期到期前 10 天向 供电
企业提出申请，供电企业应视情况予以办理延长手续，但延长时间不得超过规定期限，
高压供电方案的有效期为1年，低压供电方案的有效期为3 个月。
(5)工程建设项目地处偏僻，虽用电申请已受理，但自电网引入的线路施工和通电尚需
一段时间，而工程又急需开工，则总承包单位通常是用自备电源(如柴油发电机 组)先
行解决用电问题。此时，总承包单位要告知供电部门并征得同意，同时要妥善采取安全
技术措施，防止自备电源误入市政电网。
3、工程建设临时用电相关规定
1)工程建设临时用电准用程序
(1)施工单位应根据国家有关标准、规范和施工现场的实际负荷情况，编制施工现场“临
时用电施工组织设计”,并协助业主向当地电业部门申报用电方案。
(2)按照电业部门批复的方案及临时用电安全技术规范进行临时用电设备、材料的采购
和施工。
(3)对临时用电施工项目进行检查、验收，并向电业部门提供相关资料，申请送电。
(4)经电业部门检查、验收和试验，同意送电后送电开通。
2)工程建设临时用电施工组织设计编制
(1)临时用电通常根据用电设备总容量的不同，应编制安全用电技术措施和电气防火措
施，或临时用电施工组织设计。
(3)临时用电施工组织设计主要内容应包括：工程概况，编制依据，用电施工管理组织
机构，配电装置安装、防雷接地安装、线路敷设等施工内容的技术要求，安全用电及防
火措施。
3)工程建设临时用电检查
(1)临时用电工程安装完毕后，由安全部门组织检查验收，参加人员有监理单位代表、
主管临时用电安全的项目部领导、有关专业技术人员、施工现场主管人员、临时 用电
第 116 页2025一建机电案例背诵点（默写本） 课程咨询微信：cms3619727 zz125929025
施工组织设计编制人员、电工班长及安全员。必要时请主管部门代表和建设单位的代表
参加。
(2)临时用电工程检查内容包括：架空线路、电缆线路、室内配线、照明装置、配电室
与自备电源、各种配电箱及开关箱、配电线路、变压器、电气设备安装、电气设备 调
试、接地与防雷、电气防护等。
(4)临时用电工程应定期检查。施工现场每月一次，基层公司每季度一次。基层公司检
查时，应复测接地电阻值，对不安全因素，必须及时处理，并应履行复查验收手续。
(5)临时用电安全技术档案应由主管现场的电气技术人员建立与管理，其中的电工维修
记录可指定电工代管，并于临时用电工程拆除后统一归档。
4、架空电力线路保护区
序号 架空电力线路电压等级(kV) 外侧水平延伸距离(m)
1 1~10 5
2 35~110 10
3 154~330 15
4 500 20
电力电缆线路保护区
序号 电缆环境 两侧水平延伸距离
1 地下电缆 0.75m
2 海底电缆 2 海里(港内为两侧各 100m)
3 江河电缆 100m(中小河流一般不小于线路两侧各 50m)
5、保护区内打桩或钻探作业规定
② 打桩或钻探机具的高度，以及打桩或钻探机具一旦倾倒可能会危及架空电力线路、
杆塔及其拉线的距离，一般不得小于打桩或钻探机具高度的 1.5 倍。
6、保护区内取土规定
① 各电压等级的杆塔周围禁止取土的范围是：35kV、110～220kV、330～500kV 的范围
分别为4 m 、5 m 、8 m。
② 取土坡度一般不得大于45°。
5.3 特种设备的规定
1、锅炉
其范围规定为设计正常水位容积大于或者等于 30L, 且额定蒸汽压力大于或者等于
0.1MPa(表压)的承压蒸汽锅炉；出口水压大于或者等于 0.1MPa(表压),且额定功率大于
或者等于0.1MW 的承压热水锅炉；额 定功率大于或者等于0.1MW 的有机热载体锅炉。
许可参数级别 许可范围 备注
第 117 页2025一建机电案例背诵点（默写本） 课程咨询微信：cms3619727 zz125929025
A 额定出口压力大于2.5MPa的蒸汽和热 A级覆盖B级
水锅炉
额定出口压力小于等于2.5MPa的蒸汽
B
和热水 锅炉；有机热载体锅炉
2.锅炉制造 单位可以安装本单位制造的锅炉(散装锅炉除外),锅炉安装单位可以
安装与锅炉相连接的压力容器、压力管道(易燃易爆有毒介质除外，不受长度、直径限
制)。
3.锅炉改造和重大修理，应由取得相应级别的锅炉安装资格的单位或锅炉制造资格
的单位进行，不单独进行许可。
2、压力容器
其范围规定为最高工作压力大于或者等于0.1MPa (表压)的气体、液化气体和最高
工作温度高于或者等于标准沸点的液体、容积大于或者等于 30L 且内直径(非圆形截面
指截面内边界最大几何尺寸)大于或者等于 150mm 的固定式容器和移动式容器；盛装公
称工作压力大于或者等于 0.2MPa(表压),且压力与容积的乘积大于或者等于 1.0MPa·L
的气体、液化气体和标准沸点等于或者低于 60℃液体的气瓶；氧舱。
(2)固定式压力容器制造(含安装、修理、改造)
① 大型高压容器(A1)、 超高压容器(A6) 的制造(含安装、修理、改造)许可由国
家市场监督管理总局负责。
②其他高压容器(A2)、 球罐(A3)、 非金属压力容器(A4) 及中、低压容器(D) 制
造(含安装、修理、改造)由国家市场监督管理总局授权省级市场监督管理部门或由 省
级市场监督管理部门负责实施。
③大型高压容器是指内径大于或等于2m 的高压容器。
④ 超大型压力容器是指因直径过大无法通过公路、铁路运输的压力容器。专门从
事超大型中低压非球形压力容器分片现场制造的单位，应取得相应级别的压力容器制造
许可(许可证书注明超大型中低压非球形压力容器现场制造),持有A3 级压力容器制 造
许可证的制造单位可以从事超大型中低压非球形压力容器现场制造。
⑤覆盖关系：A1 级覆盖A2 、D 级 ，A2 级覆盖D 级。
(3)固定式压力容器安装级别
①固定式压力容器安装不单独进行许可，各类车用气瓶安装无需许可。
② 压力容器制造单位可以设计、安装与其制造级别相同的压力容器和与该级别压
力容器相连接的工艺管道(易燃易爆有毒介质除外，且不受长度、直径限制);任一级 别
安装资格的锅炉安装单位或压力管道安装单位均可进行压力容器安装。
③ 压力容器改造和重大修理由取得相应级别制造许可的单位进行，不单独进行许
可 。
3、压力管道
其范围规 定为最高工作压力大于或者等于0.1MPa (表压),介质为气体、液化气体、蒸
汽或者可燃、易爆、有毒、有腐蚀性、最高工作温度高于或者等于标准沸点的液体，且
公称直径大于或者等于 50mm 的管道。公称直径小于 150mm, 且其最高工作压力小于
1.6MPa( 表压)的输送无毒、不可燃、无腐蚀性气体的管道和设备本体所属管道除外。
第 118 页2025一建机电案例背诵点（默写本） 课程咨询微信：cms3619727 zz125929025
许可级 许可范围 备注
别
GA1级覆盖
GA1 设计压力大于或者等于 4.0MPa(表压，下同)的长输
GA2 级
输油、输气管道
—
GA2 GA1级以外的长输管道
—
GB1 燃气管道
—
GB2 热力管道
1.输送《危险化学品目录》中规定的毒性程度为急性
毒性类别1介质、急性毒性类别2气体介质和工作温
度高于其标准沸点的急性毒性类别 2 液体介质的工
艺管道 ；
GC1 级、GCD
GC1 2.输送《石油化工企业设计防火标准》规定的火灾危
级覆盖GC2级
险性为甲、乙类可燃气体或者甲类可燃液体(包括液
化烃),并且设计压力大于或者等于4.0MPa
的工艺管道；
3.输送流体介质，并且设计压力大于或者等于
10.0MPa,或者设计压力大于或者等于4.0MPa且设计
温度高于或者等于400℃的工艺管道
1.GC1级以外的
GC2 —
工艺管道； 2.
制冷管道
一
GCD 动力管道
所持有的许可资 从事压力容器安装 从事压力管道安装
质
可以安装压力容器(氧舱除 可以安装与所安装锅炉直接相
锅炉安装许可证
外),不受级别限制 连接的压力 管道
可以安装相应制造许可级 可以安装与所安装压力容器直
压力容器制造许
别范围内的压力 容器 接相连接的 压力管道
可证
可以安装压力容器(氧舱
压力管道安装许 可以安装许可证书范围内的
除外),不受级 别限制
可证 压力管道
4、起重机械
其范围规定为额定起重量大于或者等于0.5t的升降机；额定起重量大于或者等于3t(或
额定起 重力矩大于或者等于40t·m 的塔式起重机，或生产率大于或者等于300t/h 的
装卸桥), 且提升高度大于或者等于2m 的起重机；层数大于或者等于2层的机械式停车
设备
第 119 页2025一建机电案例背诵点（默写本） 课程咨询微信：cms3619727 zz125929025
许可参数级别
设备类别 备注
A B
A级覆盖B级，岸边
桥式、门式起重机 200t以上 200t 及以下(注)
集装箱起重机、装卸
桥纳 入A级许可
流动式起重机 100t 以上 100t 及以下(注) A级覆盖B级
门座式起重机 40t以上 40t 及以下(注) A级覆盖B级
机械式停车设备
塔式起重机、升降机
不分级
缆索起重机
桅杆起重机
5、特种设备制造、安装、改造单位应当具备的条件
(1)有与生产相适应的专业技术人员。
(2)有与生产相适应的设备、设施和工作场所。
(3)有健全的质量保证、安全管理和岗位责任等制度。
(4)电梯制造单位对电梯安全性能负责。
6、特种设备的施工告知
1)特种设备安装、改造、修理施工前告知的规定
(1)特种设备安装、改造、修理的施工单位应当在施工前将拟进行的特种设备安装、改
造、修理情况书面告知直辖市或者设区的市级人民政府负责特种设备安全监督管理的部
门后即可施工，告知不属于行政许可。
2)告知方式和内容
(1)告知方式主要包括：送达、邮寄、传真、电子邮件或网上告知。
(2)施工单位应填写“特种设备安装改造维修告知单”。施工单位应提供特种设备许可
证书复印件(加盖单位公章)。
7、特种设备安装、改造、修理单位提供竣工资料的规定
(1)特种设备安装、改造、修理竣工后，安装、改造、修理的施工单位应当在验 收后 30
日内将相关技术资料和文件移交特种设备使用单位。特种设备使用单位应当将其存入该
特种设备的安全技术档案。
8、监督检验的主要工作内容
主要内容有以下几个方面：
(1)对制造、安装过程中涉及安全性能的项目确认核实：如焊接工艺、焊工资格、力学
性能、化学成分、无损探伤、载荷试验、出厂编号等重要项目。
(2)对出厂技术资料进行确认。
(3)对受检单位质量管理体系运转情况进行抽查。
监督检验合格后，监督检验单位应按规定的期限出具监督检验报告，报告中应当包括上
述三项内容和结论。
第 120 页2025一建机电案例背诵点（默写本） 课程咨询微信：cms3619727 zz125929025
9、起重机械的首检与定期检验
(1)首次检验
首次检验，是指对不实施安装监督检验的起重机械，在安装单位或者使用单位自检合格
的基础上，在其投入使用之前进行的第一次检验。实施首次检验的起重机械还需 按规
定的定检周期进行定期检验。
(2)实施首次检验的起重机械目录
序号 类别 品种
1 桥式起重机 电动单梁起重机
2 轮胎起重机
3 履带起重机
流动式起重机
4 集装箱正面吊运起重机
5 铁路起重机
6 缆索起重机 —
7 桅杆起重机 —
(4)定期检验周期
①塔式起重机、升降机、流动式起重机、缆索起重机每年1 次。
② 桥式起重机、门式起重机、门座式起重机、桅杆起重机、机械式停车设备每两年 1
次 。
10、起重机械的监督检验
(2)塔式起重机、施工升降机在安装监督检验结束后，塔式起重机的爬升和施工升降机
的加节作业过程不实施安装监督检验，使用单位应当制定其作业的操作规程，保证作业
安全和使用安全性能。
(3)流动作业的起重机械，出厂后投入使用时，应实施首次检验和监督检验；其中对于
经拆卸后再次安装的起重机械不再重复实施监督检验，应实施定期检验；并且对定期检
验有效期内拆装的、拆装后重新安装的应当继续实施定期检验，但应当重新计算定期检
验周期。
(4)起重机械施工单位应当在起重机械安装前(包括实施首次检验的起重机械) 将拟进
行的起重机械安装、改造、修理情况书面告知设备安装地的市级特种设备安全监督管理
部门。
施工单位告知后，填写“起重机械安装改造重大修理监督检验申请表”,向检验机构申
请检验，并且提交以下资料：
① 特种设备制造许可证、安装改造维修许可证或者许可受理决定书等许可证明。
② 安全保护装置和电动葫芦型式试验证明。
③ 整机型式试验证明或者样机型式试验申请表。
④ 特种设备安装改造修理告知书。
⑤ 施工合同和施工方案。
要求的资料为复印件的，应当加盖施工单位的公章。提交的资料如有变更，施工单位应
当及时通知检验机构。
第 121 页2025一建机电案例背诵点（默写本） 课程咨询微信：cms3619727 zz125929025
第 6 章 相关标准
1、照明灯具采用交流(AC) 电源供电时的要求：
① 光源额定功率1500W 以下宜采用AC220V 供电，1500W及以上的高强度气体放电灯的
电源电压宜采用AC380V 供电。
② 安装在有人接触的水下灯具应采用安全特低电压(SELV) 供电，其电压值不应大于
AC12V。
③ 当移动式和手提式灯具采用防电击类别为Ⅲ类的灯具时，应采用安全特低电压供电，
在干燥场所不大于AC50V, 在潮湿场所不大于 AC25V。
2、照明灯具采用直流(DC) 电源供电时的要求：
① 直流回路功率 500W 及以下时宜采用 DC48V,500W 以上时宜采用 DC220V (或 DC±
110V)。
② 使用单灯功率1500W 及以上的大功率灯具的电源电压宜采用DC375V。
③ 安装在有人接触的水下灯具应采用安全特低电压供电，其电压值不应大于DC30V。
④ 当移动式和手提式灯具采用防电击类别为Ⅲ类的灯具时，应采用安全特低电压 供电，
在干燥场所不大于DC120V, 在潮湿场所不大于 DC60V。
3、交流照明配电系统要求：
① 三相配电干线的各相负荷宜平衡分配，最大相负荷不宜大于三相负荷平均值的 115%,
最小相负荷不宜小于三相负荷平均值的85%。
② 正常照明单相分支回路的电流不宜大于16A, 所接光源数或LED 灯具数不宜超过25
个；当连接建筑装饰性组合灯具时，回路电流不宜大于20A,光源数不宜超过60 个；连
接高强度气体放电灯的单相分支回路的电流不宜大于25A。
③电源插座不宜和照明灯接在同一分支回路。
④ 主要供给气体放电灯的三相配电线路，其中性线截面应满足不平衡电流及谐波电流
的要求，且不应小于相线截面。
⑤ 当3次谐波电流超过基波电流的33%时，应按中性线电流选择线路截面
4、给水管道的下列管段上应设置止回阀，装有倒流防止器的管段处，可不再设置止回
阀：
①直接从城镇给水管网接入小区或建筑物的引入管上。
②密闭的水加热器或用水设备的进水管上。
③ 每台水泵的出水管上。
5、给水管网上减压阀的配置应符合下列规定：
① 减压阀的减压比不宜大于3:1,并应避开气蚀区。
② 当减压阀的气蚀校核不合格时，可采用串联减压方式或采用双级减压阀等减压方式。
③ 减压阀后配水件处的最大压力应按减压阀失效情况进行校核，其压力不应大于配水
件的产品标准规定的公称压力的 1.5倍；当减压阀串联使用时，应按其中一个失效情况
下计算减压阀后最高压力。
④ 当减压阀前压力大于或等于减压阀后配水件试验压力时，减压阀宜串联设置；当减
压阀串联设置时，串联减压的减压级数不宜大于2级，相邻的2级串联设置的减压阀应
第 122 页2025一建机电案例背诵点（默写本） 课程咨询微信：cms3619727 zz125929025
采用不同类型的减压阀。
⑤ 当阀后压力允许波动时，可采用比例式减压阀；当阀后压力要求稳定时，宜采用可
调式减压阀中的稳压减压阀。
⑥ 当减压差小于0.15MPa时，宜采用可调式减压阀中的差压减压阀。
⑦ 减压阀不应设置旁通阀。
6、室内污水水泵的流量应按生活排水设计秒流量选定；水泵扬程应按提升高度、管路
系统水头损失，另附加2～3m 流出水头计算。
7、《建筑给水排水与节水通用规范》GB 55020—2021
(1)排水管道不得布置在生活饮用水池(箱)的上方。
(2)地下室、半地下室中的卫生器具和地漏不得与上部排水管道连接，应采用压 力流排
水系统。
(3)卫生器具水封装置的水封深度不得小于50mm, 排水管段上不得重复设置水封。
(4)热水管道系统应有补偿管道热胀冷缩的措施，应设置防止热水系统超温、超压的安
全装置，保证系统功能的阀件应灵敏可靠。膨胀管上严禁设置阀门。
(5)给水、排水、中水、雨水回用及海水利用管道应有不同的标识，并应符合下 列规定：
给水管道应为蓝色环；热水供水管道应为黄色环；热水回水管道应为棕色环； 中水管
道、雨水回用和海水利用管道应为淡绿色环；排水管道应为黄棕色环。
8、《建筑给水排水及采暖工程施工质量验收规范》GB 50242—2002
(1)安装固定式太阳能热水器，朝向应正南。如受条件限制时，其偏移角不得大于15°。
(2)热交换器应以工作压力的 1.5 倍做水压试验。蒸汽部分应不低于蒸汽供汽压力 加
0.3MPa; 热水部分应不低于0.4MPa。
(3)蒸汽锅炉安全阀应安装通向室外的排汽管。热水锅炉安全阀泄水管应接到安 全地点。
在排汽管和泄水管上不得装设阀门。
9、《绿色建筑评价标准》(2024 年版)GB/T50378—2019
(1)绿色建筑评价应在建筑工程竣工后进行。在建筑工程施工图设计完成后，可进行预
评价。绿色建筑评价划分应为基本级、一星级、二星级、三星级 4个等级。
(2)绿色建筑评价指标体系应由安全耐久、健康舒适、生活便利、资源节约、环 境宜居
5类指标组成，且每类指标均包括控制项和评分项；评价指标体系应统一设置加 分项。
(3)使用较高用水效率等级的卫生器具，评价总分值为15分。
10、下列情况之一的通风、净化空调系统的风管应设防火阀：
① 风管穿越防火分区的隔墙处，穿越变形缝的防火隔墙的两侧。
② 风管穿越通风、空气调节机房的隔墙和楼板处。
③垂直风管与每层水平风管交接的水平管段上。
(7)净化空调系统、排风系统的风管应采用不燃材料。穿越防火墙及变形缝防火隔墙两
侧各2000mm 范围内的风管和电加热器前、后800mm 范围内的风管的保温材料和垫片、
胶粘剂等，均应采用不燃材料或难燃材料。
第 123 页2025一建机电案例背诵点（默写本） 课程咨询微信：cms3619727 zz125929025
11、《建筑节能与可再生能源利用通用规范》GB 55015—2021
(1)新建居住建筑和公共建筑平均设计能耗水平应在2016年节能设计标准的基础上分别
降低30%和20%。严寒和寒冷地区居住建筑平均节能率应为75%,其他气候区 居住建筑平
均节能率应为65%;公共建筑平均节能率应为 72%。
(2)新建的居住和公共建筑碳排放强度应分别在2016年节能设计标准的基础上平均降低
40%,碳排放强度平均降低7kgCO₂ /(m² ·a) 以上。
(3)电动压缩式冷水机组的总装机容量，应按计算的空调冷负荷值直接选定，不得另作
附加。在设计条件下，当机组的规格不符合计算冷负荷的要求时，所选择机组的总装机
容量与计算冷负荷的比值不得大于1.1。
12、《通风与空调工程施工规范》GB50738—2011
(1)管道焊接连接时，管道弯曲部位不应有焊缝，管道接口焊缝距支吊架边缘不应小于
100mm, 焊缝不应紧贴墙壁和楼板，并严禁置于套管内；直管段管径大于或等于DN150
时，焊缝间距不应小于150mm, 管径小于 DN150时，焊缝间距不应小于管道 外径。
(2)管道法兰连接时，法兰对接应平行、紧密，与管道中心线垂直，连接法兰的螺栓应
长短一致，朝向相同，螺栓露出螺母部分不应大于螺栓直径的一半。
(3)风机盘管的送、回风口安装位置应符合设计要求。当设计无要求时，安装在同一平
面上的送、回风口间距不宜小于1200mm。
(4)空调水管道上的仪表安装前应校验合格；仪表应安装在便于观察、不妨碍操作和检
修的地方；压力表与管道连接时，应安装放气旋塞及防冲击表弯。
13、民用建筑中的消防水泵房不应设置在建筑的地下三层及以下楼层；消防控制 室应
位于建筑的首层或地下一层，疏散门应直通室外或安全出口。
(5)电气竖井、管道井、排烟或通风道、垃圾井等竖井应分别独立设置，井壁的耐火极
限均不应低于1.00h。
14、《消防设施通用规范》GB 55036—2022
(2)消防水泵应采取自灌式吸水；消防水泵控制柜应位于消防水泵控制室或消防水泵房
内，在平时应使消防水泵处于自动启泵状态，且应具有机械应急启泵功能，机械 应急
启泵时，消防水泵应能在接受火警后5min 内进入正常运行状态。
(3)建筑高度大于100m 的公共建筑，其高层主体内设置的自动喷水灭火系统应采用快速
响应喷头。自动喷水灭火系统每个报警阀组控制的供水管网水力计算最不利点洒 水喷
头处应设置末端试水装置，其他防火分区、楼层均应设置 DN25 的试水阀。末端试 水
装置应由试水阀、压力表以及试水接头组成。
(4)建筑高度大于100m 的住宅、建筑高度大于50m 的公共建筑等的防烟楼梯间 及其前
室、消防电梯的前室和合用前室应设置机械加压送风系统。对于建筑高度大于 100m的
建筑中的防烟楼梯间及其前室，其机械加压送风系统应竖向分段独立设置，且 每段的
系统服务高度不应大于100m。
(5)机械加压送风系统的送风量应满足不同部位的余压值要求：前室、合用前室、 封闭
避难层(间)、封闭楼梯间与疏散走道之间的压差应为 25～30Pa; 防烟楼梯间与疏 散走
道之间的压差应为40～50Pa。
第 124 页2025一建机电案例背诵点（默写本） 课程咨询微信：cms3619727 zz125929025
15、《人民防空工程设计规范》GB 50225—2005
(2)每个防护单元均应设置独立的给水、排水系统。
(3)人防工程应引接电力系统电源，并宜满足平时电力负荷等级的需要；当引接两路电
力系统电源时，两路电源宜同时工作，任一路电源均应满足平时一级负荷、消防 负荷
和不小于 50%的正常照明负荷用电需要。电源容量应分别满足平时和战时总计算负荷的
需要。
16、《人民防空工程施工及验收规范》GB 50134—2004
(1)当管道穿越防护密闭隔墙时，必须预埋带有密闭翼环和防护抗力片的密闭穿墙短管。
当管道穿越密闭隔墙时，必须预埋带有密闭翼环的密闭穿墙短管。
(2)处于易爆场所，应采用防爆型电气设备。电缆、电线应穿管敷设，导线接头不得设
在易爆场所。
17、《压力容器第 3部分：设计》GB/T 150.3—2024
(1)加强圈可设置在容器的内部或外部，应整圈围绕在圆筒的圆周上。加强圈与圆筒之
间可采用连续或者间断的焊接，当加强圈设置在容器外面时，加强圈每侧间断焊接的总
长，应不少于圆筒外圆周长的 1/2,当设置在容器里面时，应不少于圆筒内圆周 长的 1/3。
焊脚尺寸不得小于相焊件中较薄件的厚度。
(2)在任何情况下，过渡段或加强段的厚度不得小于与其连接的锥壳厚度，并不小于圆
筒内直径的 0.3%。
(3)容器上的开孔宜避开容器焊接接头。当开孔通过或邻近容器焊接接头时，则应保证
在开孔中心的2dp(dp 为开孔最大直径)范围内的接头不存在任何超标缺陷。
(4)补强材料宜与壳体材料相同。若补强材料许用应力小于壳体材料许用应力，则补强
面积应按壳体材料与补强材料许用应力之比而增加。若补强材料许用应力大于壳体 材
料许用应力，则所需补强面积不得减少。
18、《钢结构工程施工质量验收标准》GB50205—2020
(1)钢板进场时，应按国家现行标准的规定抽取试件且应进行屈服强度、抗拉强度、伸
长率和厚度偏差检验，检验结果应符合国家现行标准的规定。
(2)型材和管材进场时，应按国家现行标准的规定抽取试件且应进行屈服强度、抗拉强
度、 伸长率和厚度偏差检验，检验结果应符合国家现行标准的规定。
(3)焊接材料进场时，应按国家现行标准的规定抽取试件且应进行化学成分和力学性能
检验，检验结果应符合国家现行标准的规定。
(5)钢材、钢部件拼接或对接时所采用的焊缝质量等级应满足设计要求。当设计无要求
时，应采用质量等级不低于二级的熔透焊缝，对直接承受拉力的焊缝，应采用一 级熔
透焊缝。
19、《石油化工有毒、可燃介质钢制管道工程施工及验收规范》SH/T3501—2021
(1)铬钼合金钢、含镍低温钢、不锈钢管道组成件应采用光谱分析或其他方法对主要合
金元素进行验证性试验，并做好记录和标志。
(2)有抗硫化氢要求的管道组成件质量证明书中应有硬度试验结果。
(3)设计压力等于或大于 10MPa 的管子和管件，外表面应逐件进行表面无损检测，且不
得有线性缺陷。
第 125 页2025一建机电案例背诵点（默写本） 课程咨询微信：cms3619727 zz125929025
(5)管道系统试运行时，高温或低温管道的连接螺柱，应按下列规定进行热态紧固或冷
态紧固：
① 热态紧固或冷态紧固应在紧固作业温度稳定后进行。
② 紧固管道连接螺柱时，管道的最大内压力应符合下列规定：当设计压力小于或等于
6MPa 时，热态紧固的最大内压力应小于 0.3MPa; 当设计压力大于 6MPa时，热态紧固
的最大内压力应小于0.5MPa; 冷态紧固应在卸压后进行；螺柱紧固应有安全技术措施，
以保障操作人员的安全。
(6)机器试车前，应对管道与机器的连接法兰进行最终连接检查。检查时，应在联轴器
或机器支脚处架设百分表监视其位移，然后松开和拧紧法兰连接螺柱进行观测。 当转
速大于6000r/min 时，其位移应小于 0.02mm, 当转速为3000～6000r/min 时，位移应
小于0.05mm。
20、设备采用垫铁组找正找平时，垫铁按下列规定设置垫铁组：
① 裙式支座每个地脚螺栓近旁应至少设置 1 组垫铁；鞍式支座、耳式支座每个地脚螺
栓应对称设置 2组垫铁；球形储罐支柱式支座，每个地脚螺栓近旁应对称设置 2组垫铁；
其他支柱式支座每个地脚螺栓近旁宜设置1组垫铁。
② 有加强筋的设备支座，垫铁应垫在加强筋下。
③ 相邻两垫铁组的中心距不应大于500mm, 垫铁组高度宜为30～80mm。
④ 设备找正后，各组垫铁均应被压紧，垫铁之间和垫铁与支座之间应均匀接触，垫铁
应露出设备支座底板外缘10～30mm, 垫铁组伸入支座底板长度应超过地脚螺栓。垫铁组
层间应进行焊接固定。
⑤ 支柱式设备每组垫铁的块数不应超过3块，其他设备每组垫铁的块数不应超过 5块；
斜垫铁下面应有平垫铁，放置平垫铁时，最厚的放在下面，薄的放在中间；斜垫铁应成
对相向使用，搭接长度不应小于全长的3/4。
⑥焊后进行整体热处理的球形储罐，在支柱底板与垫铁组之间应设置滑动底板。
⑧ 卧式设备滑动端地脚螺栓宜处于支座长圆孔的中间，位置偏差应偏向补偿温度变化
所引起的伸缩方向；支座滑动表面清理干净，并涂润滑剂；设备配管结束后，松动滑动
端支座地脚螺栓螺母，使其与支座板面间留有1～3mm 间隙并紧固锁紧螺母。
21、地耐力检测应符合下列要求：
② 设备吊装常用的地基处理方法有碾压法、换填法、强夯法(强夯置换法)、桩 基法。
③ 常用的地耐力检测方法有压重法。压重块应静置 24h, 测量记录压重块4个位 置的
沉降量，若四个点最大沉降量不大于50mm, 则证明处理的地基合格。
22、吊车吊装要求：
① 设备吊装重量不得大于吊车在该工况下的额定起重量。
② 设备与吊臂之间的安全距离宜大于500mm。
③ 当采用两台起重机作为主吊，抬吊高、细设备，起重机起重能力宜相同。每台 起重
机的吊装载荷不得超过其额定起重能力的 80%,当没有平衡装置或抬吊对偏载不敏感的
粗矮或细长卧式设备，可按所分配的载荷选择起重机。
④吊装过程中，吊钩侧偏角应小于1°。
⑤立式吊装设备吊装时，吊梁上部吊索与水平线的夹角大于等于60°。
第 126 页2025一建机电案例背诵点（默写本） 课程咨询微信：cms3619727 zz125929025
23、光伏发电系统中，同一个逆变器接入的光伏组件串的电压、方阵朝向、安装 倾角
宜一致。
24、《槽式太阳能光热发电站设计标准》GB/T 51396--2019
(3)抛物面反射镜采用热弯镜、钢化镜或复合镜等形式，也可采用金属和高分子反射材
料制成的镜面。抛物面反射镜应设置保护涂层，涂层应满足抗磨蚀、抗老化等要求。
(4)集热管满足传热介质的特性要求，其设计温度和设计压力应与系统内传热介质相匹
配。集热管的膜层应能承受集热器聚焦下的热流密度、温度，并满足温升速率 要求。
25、《塔式太阳能光热发电站设计标准》GB/T 51307-2018
(2)定日镜场采光面积应满足吸热器最大热功率要求。
(3)吸热器工质可采用熔融盐或水/蒸汽。对于外置式熔融盐吸热器应设置进口缓冲罐；
进口缓冲罐配置空气储罐，同时两罐上设置安全阀。在吸热器不能被阳光照射的部位设
置电伴热，电伴热功率满足预热和防凝要求。
(4)吸热器熔融盐循环泵组配置应根据吸热器最大热功率结合熔融盐泵的可靠性确定，
不应少于2台，且1 台备用，当其中任何 1台停用时，其余泵应满足总容量的 110%。
26、《电力建设施工技术规范第 2 部分：锅炉机组》DL5190.2-2019
(2)燃油系统安装结束后，所有管道必须经严密性试验合格，并应办理签证。
(4)锅炉吹管临时系统必须由建设单位委托有设计资质的单位进行设计。
(5)整定完毕的安全阀应做出标识，在各阶段试运行过程中，严禁将安全阀隔绝 或楔死。
(6)需要上人的炉顶大罩壳顶部必须装设安全围栏。
27、《风力发电工程施工与验收规范》GB/T51121-201 5
(1)当风速大于制造厂家的规定时，不得进行塔架、机舱、风轮、叶片等部件的吊装作
业。制造厂家未规定安装风速的，叶片和风轮安装风速不宜超过8m/s, 塔架、机舱安装
风速不宜超过10m/s。
28、《光伏发电站施工规范》GB 50794-2012
(1)固定式支架及手动可调支架安装过程中不应强行敲打，不应气割扩孔。对热镀锌材
质的支架，现场不宜打孔。
(2)同一光伏组件或光伏组件串的正负极不应短接。
(3)严禁在雨中进行光伏组件的连线工作。
(4)汇流箱进线端及出线端与汇流箱地端绝缘电阻不应小于20MΩ。
(5)逆变器交流侧和直流侧电缆接线前应检查电缆绝缘，校对电缆相序和极性。
29、《氧气站设计规范》GB50030—2013
(1)氧气站的氧气、氮气等放散管和液氧、液氮等排放管均应引至室外安全处，放散管
口距地面不得低于4.5m。
(2)积聚液氧、液体空气的各类设备、氧气压缩机、氧气灌充台和氧气管道应设导除静
电的接地装置，接地电阻值不应大于10Ω。
(3)厂区管道架空敷设时，氧气管道应敷设在不燃烧体的支架上；除氧气管道专用的导
电线路外，其他导电线路不得与氧气管道敷设在同一支架上。
第 127 页2025一建机电案例背诵点（默写本） 课程咨询微信：cms3619727 zz125929025
30、《炼钢机械设备工程安装验收规范》GB 50403—2017
(1)炼钢设备中通氧的零部件及管路严禁沾有油脂，安装前应严格检查，沾有油 脂时必
须进行脱脂。
(2)转炉炉体水冷炉口、副枪机余热锅炉安装完成后必须按设计技术文件的规定进行水
压试验和通水试验。
(3)电弧炉水冷系统、电极臂及电极夹持头水冷系统必须按设计技术文件的规定进行水
压试验和通水试验。
(4)钢包精炼转炉的炉盖水冷系统、电极夹持头水冷系统必须按设计技术文件的规定进
行水压试验和通水试验。
(5)钢包真空精炼炉及真空吹氧脱碳炉设备安装罐盖水冷系统必须按设计技术文件的规
定进行水压试验和通水试验。
(6)循环真空脱气精炼炉设备脱气室水冷系统必须按设计技术文件的规定进行水压试验
和通水试验。
(7)结晶器必须按设计技术文件的规定进行水压试验和工作压力下的通水试验。
第 7 章 机电工程企业资质与施工组织
1、机电工程施工总承包一级资质
(1)企业净资产：1亿元以上。
(2)企业主要人员：机电工程、建筑工程专业一级注册建造师合计不少于 12 人， 其中
机电工程专业一级注册建造师不少于 9 人。技术负责人具有 10 年以上从事工程施工技
术管理工作经历，且具有机电工程相关专业高级职称等其他人员。
(3)企业工程业绩：近5年承担过单项合同额 2000 万元以上的机电工程施工总承包工程
2项，工程质量合格。
(4)承包工程范围：可承担各类机电工程的施工。
2)石油化工工程施工总承包一级资质
(1)企业净资产：1亿元以上。
(2)企业主要人员：机电工程专业一级注册建造师不少于 15人。技术负责人具有 10年
以上从事工程施工技术管理工作经历，且具有工程序列高级职称等其他人员。
(3)企业工程业绩：近5年承担过下列2类中的1类工程的施工：
①单项合同额1亿元以上的中型石油化工工程施工总承包或主体工程承包 3项。
② 单项合同额3500 万元以上的石油化工主体装置(可含附属设施)检维修工程 3 项。
(4)承包工程范围：一级资质可承担各类型石油化工工程的施工和检维修。
3)电力工程施工总承包一级资质
(1)企业净资产：1亿元以上。
(2)企业主要人员：机电工程专业一级注册建造师不少于 15人。技术负责人具有 10年
以上从事工程施工技术管理工作经历，且具有电力工程相关专业高级职称等其他人员。
(3)企业工程业绩：近5年承担过下列5类中的2类工程的施工：
①累计电站装机容量180 万 kW 以上。
②单机容量20万kW 机组累计6台。
③220kV 送电线路累计600km。
④220kV 电压等级变电站累计8座。
⑤220kV 电缆工程累计100km。
(4)承包工程范围：可承担各类发电工程、各种电压等级送电线路和变电站工程施工。
第 128 页2025一建机电案例背诵点（默写本） 课程咨询微信：cms3619727 zz125929025
2、输变电工程专业承包一级资质标准及承包工程范围
(1)企业净资产：5000 万元以上。
(2)企业主要人员：机电工程专业一级注册建造师不少于 10人。技术负责人具有 10 年
以上从事工程施工技术管理工作经历，且具有电力工程相关专业高级职称等其他 人员。
(3)企业工程业绩：近5年承担过下列3类中的2类工程的施工：
① 220kV 送电线路累计600km。
② 220kV电压等级变电站累计8座。
③220kV 电缆工程累计100km。
(4)承包工程范围： 一级资质可承担各种电压等级的送电线路和变电站工程的 施工。
3、采购计划管理
(2)制订货物采购计划，货物采购计划要涵盖工程建设的全过程。货物采购计划要与设
计进度、施工进度合理搭接，处理好接口管理关系。安排采购计划时，要从贷款成本、
集中采购与分批采购等方面分析利弊。
(3)采购前要分析市场现状，通过供货能力、所购设备的生产周期、仓储保管能 力、货
物运距、运输方法和时间，综合确定采购供货的最佳时机，使货物供给与施工进度安排
有恰当的时间提前量。
4、采购合同管理
(1)材料采购合同管理。订立材料采购合同；材料采购合同履行环节：产品的交付、交
货检验的依据、产品数量的验收、产品的质量检验、采购合同的变更等。
(2)设备采购合同管理。设备采购合同的履行环节：到货检验，损毁、缺陷和缺少的处
理，监造，施工安装及试运行服 务 等 。
5、施工组织设计编制依据
(1)与工程建设有关的法律法规、标准规范、工程所在地区行政主管部门的批准文件。
(2)工程施工合同、招标投标文件及建设单位相关要求。
(3)工程文件：施工图纸、技术协议、主要设备材料清单、主要设备技术文件、新 产品
工艺性试验资料、会议纪要等。
(4)工程施工现场条件，资源条件，工程地质、水文地质及气象等条件。
(5)企业技术标准、管理体系文件、管理制度、施工能力、工程施工经验等。
6、施工组织设计编制内容
1)工程概况
2)施工部署
施工部署：工程施工目标、进度安排和施工组织、工程施工的重点和难点分析、 项目
管理的组织机构形式、新技术、新工艺、新材料和新设备使用的技术及管理要求。施工
组织机构形式应根据项目的规模、复杂程度、专业特点、人员素质和地域范围确定。大
中型项目宜设置矩阵式项目管理组织，小型项目宜设置直线职能式项目管理组织。
3)施工进度计划
4)施工准备
施工准备包括技术准备、现场准备和资金准备等。
第 129 页2025一建机电案例背诵点（默写本） 课程咨询微信：cms3619727 zz125929025
5)劳动力配置计划
劳动力配置计划包括：确定各施工阶段的总用工量；根据施工总进度计划确定各施工阶
段的劳动力配置计划。合理的劳动力配置计划可减少劳务作业人员不必要的进、 退场
或避免窝工状态，进而节约施工成本。
6)物资配置计划
7)主要施工方案
结合工程的具体情况和施工工艺、工法等按照施工顺序进行描述，施工方案的确定要遵
循先进性、可行性和经济性兼顾的原则。
8)施工现场平面布置
9)各项施工管理计划
(1)质量管理计划。(2)成本管理计划。(3)安全管理计划。(4)施工现场环境管理计划。
(5)其他管理计划。绿色施工管理计划、防火保安管理计划、合同管理计划、组织协调
管理计划、创优质工程管理计划、质量保修管理计划以及对施工现场人力资源、 施工
机具、材料设备等生产要素的管理计划等。
7、施工组织设计的编制与审批
(1)施工组织设计实施前应严格执行编制、审核、审批程序；规模大、分期出图的工程，
可分阶段编制和报批。没有批准的施工组织设计不得实施。
(2)施工组织总设计由施工总承包单位组织编制。当工程未实行施工总承包时，施工组
织总设计应由建设单位负责组织各施工单位编制。单位工程或专项工程施工组织设计由
施工单位组织编制。
(3)施工组织总设计应由总承包单位技术负责人审批后，向监理工程师报批。单位工程
施工组织设计应由施工单位技术负责人审批；专项工程施工组织设计应由项目技术负责
人审批。
(4)工程实行施工总承包的，施工单位完成内部编制、审批程序后，报总承包单位审批；
然后由总承包单位项目经理签章后，向监理工程师报批。工程未实行施工总承包的，施
工单位完成内部编制、审批程序后，由施工单位项目经理签章后，向监理工程师报批。
8、施工组织设计的实施
(1)工程开工前，施工组织设计编制人员应向现场施工管理人员做施工组织设计交底。
交底的内容包括：工程特点、难点；主要施工工艺及施工方法；施工进度安排； 项目
组织机构设置与分工；质量、安全技术措施等。
(3)当工程设计图纸发生重大修改时
(4)当主要施工方法有重大调整、变更
(5)主要施工资源配置有重大调整、变更，并且影响到施工方法的变化或对施工质量、
安全、环境等造成重大影响。
(6)当施工环境发生重大改变需对施工组织设计进行修改或补充。
(7)当有关法律、法规、规范和标准发生变更时，并涉及工程的实施及验收时，施工组
织设计需要进行修改或补充。
(8)经过修改或补充的施工组织设计应重新审批后实施。施工组织设计的修改或补充应
由原编制人员来实施；施工组织设计修改或补充后需重新审批。
9、安全专项施工方案
①危大工程：采用非常规起重设备、方法，且单件起吊重量在10kN 及以上的起重吊装
第 130 页2025一建机电案例背诵点（默写本） 课程咨询微信：cms3619727 zz125929025
工程；采用起重机械进行安装的工程；起重机械安装和拆卸工程。
② 超过一定规模的危大工程：采用非常规起重设备、方法，且单件起吊重量在 100kN 及
以上的起重吊装工程；起重量 300kN 及以上，或搭设总高度 200m 及以上，或 搭设基
础标高在200m及以上的起重机械安装和拆卸工程；跨度36m及以上的钢结构安 装工程，
或跨度 60m 及以上的网架和索膜结构安装工程；重量 1000kN 及以上的大型结构整体顶
升、平移、转体等施工工艺。
(2)下列电力建设工程应编制安全专项施工方案：
电力建设工程中，采用非常规起重设备、方法，且单件起吊重量在 100kN 及以上 的起
重吊装工程；起重量 600kN 及以上的超重设备安装工程；高度 200m 及以上的内爬起重
设备的拆除工程；风机(含海上)吊装工程均属于超过一定规模的危险性较大的分部分项
工程。
10、施工方案编制依据
与工程有关的法律法规、标准规范、施工合同、施工组织设计、设计文件、设备 技术
文件、施工现场条件、施工企业管理制度及同类工程施工经验等。
11、施工方案的编制内容
1)工程概况
2)施工安排
应确定进度、质量、安全、环境、成本和绿色施工等目标；确定施工顺序及施工 流水
段；确定工程管理的组织机构及岗位职责；针对工程的重点和难点简述主要的管理和技
术措施。
3)施工进度计划
应根据施工安排的要求进行编制，采用网络图或横道图表示，并附必要说明。
4)施工准备与资源配置计划
施工准备包括技术准备、现场准备和资金准备；资源配置计划包括劳动力配置计划和物
资配置计划。尽量做到均衡施工。
5)施工方法(工艺)要求
(1)明确分部(分项、专项)工程施工方法，并进行技术核算；明确主要分项工 程(工序)
施工工艺要求。
(2)明确各工序之间的先后顺序、平行、交叉等逻辑关系；明确工序操作要点、机具选
择、检查方法和要求。
(3)明确针对性的技术要求和质量标准；对易发生质量通病、易出现安全问题、施工难
度大、技术含量高的分项工程(工序)等做出重点说明。
(4)对新技术、新工艺、新材料、新设备的试验及论证；对季节性施工提出的具体要求。
6)质量、安全保证措施
12、专项施工方案编制内容
(1)工程概况：(2)编制依据：(3)施工计划：
(4)施工工艺技术：技术参数、工艺流程、施工方法、操作要求、检查要求等。
(5)施工安全保证措施：组织保障措施、技术措施和监测监控措施等。
(6)施工管理及作业人员配备和分工：施工管理人员、专职安全管理人员、特种 作业人
员和其他作业人员等的配备和职责分工。
第 131 页2025一建机电案例背诵点（默写本） 课程咨询微信：cms3619727 zz125929025
(7)验收要求：施工安全有关的人员、机械设备、施工材料、施工环境、测量手段等施
工条件及安全设施的验收确认，包括验收标准、验收程序、验收人员、验收内容。
(8)应急处置措施：
(9)计算书及相关图纸：
13、安全专项施工方案的编制与审批
(1)施工单位应当在危险性较大的分部分项工程施工前组织工程技术人员编制专项施工
方案。实行施工总承包的，应由施工总承包单位组织编制。实行分包的，可由专业分包
单位组织编制。
(2)专项施工方案应当由施工单位技术负责人审核签字，加盖单位公章，并由总 监理工
程师签字、加盖执业印章后方可实施。实行分包并由分包单位编制专项施工方案的，专
项施工方案应当由总承包单位技术负责人及分包单位技术负责人共同审核签字， 并加
盖单位公章。
(3)对于超过一定规模的危险性较大的分部分项工程，施工单位应当组织召开专家论证
会对专项施工方案进行论证。实行施工总承包的，由施工总承包单位组织召开专家论证
会。专家论证前专项施工方案应当通过施工单位审核和总监理工程师审查。
(4)专家论证后的论证意见为“修改后通过”的，施工单位应当根据论证意见修改完善
后，重新履行审批程序。论证意见为“不通过”的，施工单位修改后应当重新组 织专
家论证。
14、施工方案经济评价一般采用综合评价法
3)需要进行技术经济分析的施工方案
超重、超大设备的运输方案、吊装方案；被焊工件厚度或焊接工程量大以及重要 部位
或有特殊材料的焊接方案；交叉施工且工程量大的施工方案；采用新技术、新工艺 的
方案；综合系统试验及无损检测方案。
4)施工方案的技术经济比较
(1)比较各方案的技术先进水平(国家、行业、省市级水平);技术创新程度(填补空白、
领先);技术规模及效率(吊装的起吊吨位、吊装直径、起吊高度);实施时的安全性、可
靠性、事故率等。
(2)比较各方案的经济性、一次性投资总额，资金时间价值，对环境影响的程度， 产值
贡献率，对工程进度和费用的影响，综合性价比。
15、施工方案实施
(1)施工方案实施前，编制人员应向作业人员进行施工方案交底。除分项、专项工程的
施工方案需进行技术交底外，涉及新产品、新材料、新技术、新工艺以及特殊环 境、
特种作业等也必须向施工作业人员交底。
(2)交底内容为该工程的施工程序和顺序、施工工艺、操作方法、要领、质量控 制、安
全措施等。
(3)危大工程安全专项方案实施前，编制人员或者项目技术负责人应当向现场管 理人员
进行交底。施工现场管理人员应当向作业人员进行安全技术交底，并由双方和项 目专
职安全生产管理人员共同签字确认。
第 132 页2025一建机电案例背诵点（默写本） 课程咨询微信：cms3619727 zz125929025
16、施工技术交底的依据
施工技术交底的依据：施工组织设计、工程设计文件、项目质量策划、专项施工 方案、
施工工艺及质量标准等。
17、单位工程技术交底
(1)在单位工程开工前，项目技术负责人应根据单位工程施工组织设计、工程设计文件、
设备说明书和技术交底大纲，对本专业范围内的负责人、技术管理人员、施工班组长及
施工人员进行技术交底。
(2)交底内容：施工范围、施工特点、设计意图，施工进度要求、施工质量目标、 安全
文明施工、环境保护规定和保证措施，重大施工方案，质量验收标准，降低施工成本和
措施，主要设备和物资供应计划，施工质量监督检查及其要求。
18、分部分项工程技术交底
(1)专业技术负责人或施工员根据施工图纸、设备说明书、施工方案、作业指导 书及技
术交底提纲，对班组施工人员进行交底。
(2)交底内容：施工图纸、施工内容和工程量，施工步骤、操作方法和新技术操作 要领，
质量标准和保证措施，检验和质量检查验收评级依据，安全文明施工保证措施， 职业
健康和环境保护要求，物资供应情况，施工工期要求，施工记录内容和要求，降低 成
本措施等。
19、施工技术交底的要求
(1)施工技术交底必须在施工前完成，并办理好签字手续后方可开始施工操作。交底以
书面文件为准，可利用音像资料、BIM 技术等作为辅助手段。施工情况发生较大变化时
应及时向作业人员进行技术交底。
(2)交底文件应根据工程的特点及时编制，内容应全面，具有针对性和可操作性。
(3)施工技术交底的内容要涵盖整个施工过程，不能有遗漏，交底要具有全面性； 施工
交底的方式要通俗易懂。
(4)技术交底的层次、阶段及形式应根据工程的规模和施工的复杂、难易程度及施工人
员的素质来确定。
(6)交底完成后，交底双方负责人在交底记录上签字确认。经签署的交底记录份数结合
项目交工资料要求确定，且必须确保交底人持一份、接收交底人至少持一份。
(7)施工人员应按施工技术交底要求施工，不得擅自变更施工方法和质量标准。
20、施工单位提出设计变更的程序
施工单位提出变更，报监理单位审核；审核技术上是否可行、施工难易程度和工 期是
否增减，核算造价影响，审核后报建设单位审批。建设单位同意后，通知设计单位 实
施设计变更，出变更图纸或变更说明；建设单位将变更图纸或变更说明发至监理、施 工
单位。
21、设计变更的要求
(3)设计变更经监理、建设单位确认后，根据合同条件调整合同价款。设计变更发生工
程造价的增减幅度应控制在总概算范围之内。若变更有可能超概算时要慎重。由施工单
位编制结算单，按照标书或合同中的有关规定审核后作为结算的依据。
第 133 页2025一建机电案例背诵点（默写本） 课程咨询微信：cms3619727 zz125929025
(4)变更后的图纸由施工单位实施施工，监理工程师签署实施意见。原设计图已实施后，
才发生变更，则应注明。
(5)施工中发生的材料代用，需办理材料代用手续。杜绝没有详图或具体使用部位而只
是增加材料用量的变更。
(6)施工单位对设计图纸的合理修改意见，应在设计交底或施工图会审时或施工 之前提
出。在试运行验收过程中，只要不影响使用、安全、生产， 一般不再接受变更要求。
22、建设工程项目资料的分类
1)建设工程文件(资料)
(2)施工阶段文件：施工管理文件、施工技术文件、施工进度及造价文件、施工物资文
件、施工记录、施工试验记录及检测报告、施工质量验收记录等。
(3)竣工验收阶段文件：竣工验收文件、竣工决算文件、竣工总结文件等。
2)施工技术文件
(2)施工技术文件包括：工程技术文件报审表、施工组织设计及施工方案、危险 性较大
的分部分项工程施工方案、技术交底记录、图纸会审记录、设计交底记录、设计 变更
通知单、工程洽商记录、技术核定单等。
23、施工技术资料管理要求
(1)建立项目施工技术资料管理责任制，明确各岗位职责，项目部应设立专职资料员 。
(2)施工技术资料的形成、收集和整理，应从合同签订开始，直到竣工为止。
(3)施工技术资料的收集、分类、整理和组卷，，不得擅自修改，更不得伪造；施工技
术资料应随工程建设进度同步形成，不得事后补编。
(4)施工技术资料的保存应以分项工程为基本单元进行保管。
(5)项目实行总承包管理的，由总承包单位负责收集、汇总各分包单位形成的工程档案，
并向建设单位移交；各分包单位应将本单位形成的工程文件整理、立卷后及时移交总承
包单位。
(6)在竣工验收前，应将全部施工技术资料收齐，并完成工程档案的立卷；在竣工验收
时，应对工程档案进行验收，验收结论应在工程竣工验收报告中明确。建设工程档案的
验收要纳入竣工验收环节。
(7)每项建设工程应编制一套电子档案，随纸质档案一并移交城建档案管理机构。电子
档案应签署具有法律效力的电子印章或电子签名。列入城建档案管理机构接收范围的工
程，应向当地城建档案管理机构移交一套符合规定的工程档案。
24、需要归档的竣工档案主要内容：
① 一般施工记录：施工组织设计、施工方案、技术交底、施工日志等。
② 图纸交底记录：图纸会审记录、设计变更记录、工程洽商记录等。
③ 设备材料检查、安装记录：质量合格证、质量保证书、检测报告、设备装箱单、商
检证明和说明书，设备安装记录，设备试运行记录等。
④ 施工记录：隐蔽工程验收记录、施工检查记录、交接验收记录、质量事故处理 记录。
⑤ 施工检验记录：预检、复检、复测记录，各种试验、测试记录等。
⑥ 施工质量验收记录：检验批质量验收记录、分项工程质量验收记录、分部(子分部)
工程质量验收记录、单位工程验收记录等。
第 134 页2025一建机电案例背诵点（默写本） 课程咨询微信：cms3619727 zz125929025
25、竣工图绘制要求
(1)竣工图应依据原施工图、图纸会审记录、设计变更通知单、工程洽商记录(包括技术
核定单)等绘制。当施工图没有变更时，可直接在施工图上加盖竣工图章形成竣工图。
当图纸变更内容较多时，应重新绘制竣工图。
(2)竣工图的比例应与原施工图一致；设计图签中应有原设计单位人员签字；竣 工图章
可直接绘制成电子版竣工图签，出图后应有相关责任人的签字。
(3)竣工图按单位工程、装置或专业编制，并配有详细编制说明和目录。纸质版 与电子
版竣工图中每一份图纸的签署者、日期应一致。
(4)竣工图绘制的形式：利用电子版施工图改绘竣工图：利用施工图蓝图改绘竣工图：
应使用新晒制的蓝图，不得使用复印图纸。利用翻晒硫酸纸图改绘竣工图：
5)竣工图章使用
(1)所有竣工图应由施工单位逐张加盖竣工图章。竣工图章中的内容填写、签字 应齐全、
清楚，不应代签。
(2)竣工图章的基本内容：“竣工图”字样、施工单位、编制人、审核人、技术负 责人、
编制日期、监理单位、现场监理、总监理工程师。
26、项目竣工档案保管要求
(1)竣工档案按规定分保管期限、密级保管期限。应根据卷内文件的保存价值在永久保
管、长期保管、短期保管三种保管期限中选择划定。永久保管指工程档案无限期地、尽
可能长久地保存下去；长期保管指工程档案保存到该工程被彻底拆除；短期保管 指工
程档案保存 10 年以下。当同一案卷内有不同保管期限的文件时，该案卷保管期限应从
长。
(2)密级应在绝密、机密、秘密三个级别中选择划定。当同一案卷内有不同密级的文件
时，应以高密级为本卷密级。
第 8 章 工程招标投标与合同管理
1、资格预审内容包括基本资格审查和专业资格审查。基本资格审查包括经营资格、专
业资质、技术能力、管理能力等；专业资格审查是资格审查的重点，主要内容包括：类
似工程业绩；人员状况，包括承担本项目所配备的管理人员和主要人员的名单和简历；
履行合同任务而配备的施工装备等；财务状况，包括申请人的资产负债表、现金 流量
表等。
2、评标委员会组成。一般由招标人代表和技术、经济等方面的专家组成，其成员人数
为5 人以上单数。其中技术、经济等方面的专家不得少于成员总数的2/3。专家由招标
人从招标代理机构的专家库或国家、省、直辖市人民政府提供的专家名册中随机抽取，
特殊招标项目可由招标人直接确定。
3、技术标的策略
(1)突出自身优势，大扬其长，避其所短，尤其在业绩信誉、施工装备、技术水 平和力
量、施工组织等方面加以重点强调。
(2)突出工期目标，在满足业主工期要求时，提出适当缩短工期的目标和具体措施。
第 135 页2025一建机电案例背诵点（默写本） 课程咨询微信：cms3619727 zz125929025
(3)强调质量控制的优势，提出优于业主提出的质量目标及实现目标的具体措施。
(4)向业主提出一些有利于降低工程造价、缩短工期、保证质量的合理化建议及一些优
惠条件。
4、商务报价的策略
(1)可采用不平衡报价法、多方案报价法、增加建议方案法、投标前突然竞价法、无利
润竞标法等方式进行报价。
5、签订分包合同后，若分包合同与总包合同发生抵触时，应以总包合同为准，分包合
同不能解除总承包单位的任何义务与责任。分包单位的任何影响到业主与总承包单 位
间合同的违约或疏忽，均为总承包单位的违约行为。因此，总承包单位必须重视并指派
专人负责对分包单位的管理，保证分包合同和总包合同的履行。
分包人须服从发包人下达的或发包人转发监理工程师与分包工程有关的指令。 未
经发包人允许，分包人不得以任何理由越过发包人与业主或监理工程师发生直接工作联
系，分包人不得直接致函业主或监理工程师，也不得直接接受业主或监理工程师的指令。
如分包人与业主或监理工程师发生直接工作联系，将被视为违约，并承担违约责任。
6、合同风险防范要点
(1)规范合同行为，诚信守法。
(2)加强合同评审、评估、管控。
(3)加强索赔管理。
(4)管控、转移、规避、消减风险。
7、合同分析
(1)分析合同风险
如果签订的是长建设周期的固定总价合同或垫资合同，则项目资金的回笼风险和 预测
利润实现的风险相对较大，应制定风险对策，分解、落实合同任务。
(2)分析合同中的漏洞，澄清有争议的内容
包括：合同的法律基础、承包人的主要任务、发包人的责任、合同价格、计价方 法、
价格补偿条件、施工工期、顺延惩罚条款、合同变更方式、违约责任、验收、移交 和
保修、索赔程序和争执的解决等。
8、合同实施的偏差分析
内容包括：产生偏差的原因分析；合同实施偏差的责任分析；合同实施趋势分析。
(3)合同实施的偏差处理
根据合同实施偏差的分析报告，确定应该采取的调整措施。调整措施可以分为：组织措
施；技术措施；经济措施；合同措施。
9、分包单位工作中的停检点应在自检合格的前提下，由总承包单位检查合格后报请监
理(业主代表)进行检查。分包单位对开工、关键工序交验、竣工验收等过程经 自行检
验合格后，均应事先通知总承包单位组织预验收，经认可后由总承包单位通知业主组织
检查验收。
10、不可抗力因素，如恶劣气候条件、地震、疫情、洪水、战争状态等。
第 136 页2025一建机电案例背诵点（默写本） 课程咨询微信：cms3619727 zz125929025
11、索赔成立的前提条件
应该同时具备以下三个前提条件：
(1)与合同对照，事件已造成了承包人工程项目成本的额外支出，或直接工期损失。
(2)造成费用增加或工期损失的原因，按合同约定不属于承包人的行为责任或风险责任。
(3)承包人按合同规定的程序和时间提交索赔意向通知和索赔报告。
12、承包人的正式索赔文件有：索赔申请表、批复的索赔意向书、编制说明、附件等。
包括本项费用或工期索赔有关的各种往来文件，承包人发出的与工期和费用索赔有关的
证明材料及详细计算资料。
第 9 章 施工进度管理
1、施工进度计划的表示方法
施工进度计划表示的方法有横道图、网络图(双代号、单代号)、流水作业图表等。 机
电工程常用的有横道图和网络图(双代号)施工进度计划。
1)横道图施工进度计划
(2)横道图施工进度计划编制方法直观清晰，容易看懂施工进度计划编制的意图，便于
工程施工的实际进度与计划进度的比较，便于工程劳动力、设备、材料、施工机械和资
金需要量的计算及安排。
(3)横道图施工进度计划不能反映工作所具有的机动时间，不能反映影响工期的关键工
作和关键线路，也就无法反映整个施工过程的关键所在，因而不便于施工进度控制人员
抓住主要矛盾，不利于施工进度的动态控制。
(4)横道图施工进度计划适用于中、小型项目或大型工程的子项目。
2、流水施工横道图进度计划
当机电工程采用多种专业施工队伍、作业面可以划分为多个均衡流水段时，各专业施工
队伍在时间和空间上连续、均衡、有节奏地施工，且相邻专业施工队伍能最大限度地搭
接作业时，机电工程可采用流水施工组织方式。机电工程流水施工进度计划常采用横道
图表示。
采用横道图形式表达流水施工进度计划，施工过程及其先后顺序表达清楚，时间和空间
状况形象直观，专业施工队伍能尽可能利用工作面连续施工，工期较短，且单位时间内
投入的劳动力、施工机具等资源均衡，绘图也简便。
3、双代号网络图施工进度计划
(2)双代号网络图施工进度计划能够明确表达各项工作之间的逻辑关系，通过网络图计
划时间参数的计算，可以找出关键线路和关键工作，也可以明确各项工作的机动时间；
双代号网络计划可以利用计算机进行计算、优化和调整施工进度。
(3)双代号网络图施工进度计划可以反映出施工工期最长的关键线路和关键工作，便于
找出施工进度计划实施中项目管理的重点。
(4)双代号网络图施工进度计划能反映非关键线路中的机动时间，可以指导施工进度计
划实施时，合理调度人力和物力，使施工进度计划执行平稳均衡，有利于降低施工成本。
施工总进度计划节点较大，划分得也较粗，各专业工程相互制约的依赖关系和衔接的逻
第 137 页2025一建机电案例背诵点（默写本） 课程咨询微信：cms3619727 zz125929025
辑关系比较清楚，用横道图表示较好。
(4)机电工程规模较大、专业工艺关系复杂、制约因素较多，施工设计图纸、工程设备、
特殊材料和大宗材料采购供应尚未全部清晰，为便于调整进度计划用网络图表示较好。
4、施工进度计划编制的要点
(1)编制的机电工程施工进度计划在实施中能控制和调整，便于沟通协调，使工期、资
源、费用等目标获得最佳的效果，应能最大限度地调动积极性，发挥投资效益。
(2)确定机电工程项目施工顺序，要突出主要工程，要满足先地下后地上、先干线后支
线等施工基本顺序要求，满足质量和安全的需要，注意生产辅助装置和配套工程的安排，
满足用户要求。
(3)确定各项工作的持续时间，计算出工程量，根据类似施工经验，结合施工条件，加
以分析对比及必要的修正，最后确认各项工程的持续时间。
(4)在确定各项工作的开竣工时间和相互搭接协调关系时，应分清主次、抓住重点，优
先安排工程量大的工艺生产主线，工作安排时要保证重点、兼顾一般。
(5)编制施工进度计划时，应满足连续均衡的施工要求，使资源得到充分的利用，提高
生产率和经济效益。
(6)施工进度计划安排中留出一些后备工程，以便在施工过程中作为平衡调剂使 用。考
虑各种不利条件的限制和影响，为施工进度计划的动态控制做准备。
5、施工进度计划的控制与调整
执行施工合同中对进度、开工及延期开工、暂停施工、工期延误、工程竣工的承诺。跟
踪计划的实施并进行监督，当发现进度计划执行受到干扰时，应及时进行调整。
6、不同表达方式施工进度计划的偏差分析
(1)用横道图表达的施工进度计划，只要将计划进度线长度与实际进度线长度对比，即
可判定是否有偏差和偏差的数值。
(2)用双代号网络图表达的施工进度计划可用 S 曲线比较法、前锋线比较法和列 表比
较法等判定进度计划是否有偏差和偏差的数值。
7、施工进度计划调整的内容有施工内容、工程量、起止时间、持续时间、工作关系、
资源供应等。
第 138 页2025一建机电案例背诵点（默写本） 课程咨询微信：cms3619727 zz125929025
第 10 章 施工质量管理
1、项目质量计划的主要内容：
①项目的质量目标、指标和要求。
②项目的质量控制组织与职责。
③ 项目质量控制所需要的过程、文件和资源；文件包括了项目执行的标准规范和规程。
④ 实施项目质量目标和要求采取的措施。采取的措施已包括项目所要求的评审、验证、
确认、监视、检验和试验活动。
2、施工质量控制策划的方法
(1)确定关键工序并明确其质量控制点及控制方法。
(2)影响工程质量的因素应包括与施工质量有关的人员、施工设备和机具、工程 材料和
构配件、施工方法、环境因素和测量手段等。
(3)采用先进的施工技术和管理方法，不但能提高劳动生产率，同时能有效地提高建设
工程质量水平。先进的科学技术，包括勘察设计技术、施工技术、检测技术、先进的原
材料和设备等。
3、交底的要求
(4)交底可分层次、分阶段进行。交底的层次、阶段及形式需根据工程的规模和施工的
复杂、难易程度及施工人员的素质确定。在单位工程、分部工程、分项工程、检验批施
工前，需按照规定进行技术交底。
(5)交底的方式可根据需要采用口头、书面及培训等形式。
(6)交底的依据需包括施工组织设计、专项施工方案、施工图纸、施工工艺、技 术规范
及质量标准等。
(7)交底的内容一般需包括质量要求和目标、施工部位、工艺流程及标准、验收 标准、
使用的材料、施工机具、环境要求、进度规定及操作要点。
4、特殊过程控制
项目部应在特殊过程实施前或实施中进行下列确认：
(1)对技术文件和工艺进行评审。
(2)对施工机具与设施、人员的能力进行核实。
(3)在人员、材料、工艺参数、设备、环境发生变化时适时进行确认。
(4)记录必要的确认活动。
5、施工前对质量影响因素的预控方法
(1)确定质量预控的对象，它可能是某一或几个分部工程，也可能是某一或几个分项工
程，也可能是某一施工工序。
(2)对分部分项工程进行工作结构分解(WBS) 。如合金钢管道安装分项工程可分解为领
料、下料、坡口加工、组对、焊接、支架安装、管道安装、检验等工序。
(3)针对每个工序进行分析，找出可能出现的质量问题。
(4)对每个质量问题，从人、机、料、法、环、测六个方面分析可能的影响因素。
(5)利用统计工具从众多的原因中找到并确认问题的主要原因，然后制定对策。
(6)对策实施和对策实施后效果的检查。
第 139 页2025一建机电案例背诵点（默写本） 课程咨询微信：cms3619727 zz125929025
6、不合格品控制
① 对检验和试验中发现的不合格品，按规定进行标识、记录、评价、隔离，防止非预
期的使用或交付。
② 采用返修、加固、返工、让步接受和报废措施，对不合格品进行处置。
7、质量预控方案内容
主要包括：工序(过程)名称、可能出现的质量问题、提出的质量预控措施三部分。质量
预控方案的表达形式有：文字、表格和预控图三种表达形式。
1)文字表达形式
以叙述的方式列出，这种方法实际上与表格表达形式非常类似，在共性问题表达上较为
简便，但不如表格更直观清晰。
表格表达形式
用列表的方式分别列出工序可能出现的问题和对应的质量预控措施。表格方式针对性强，
表达直观，但对于多项问题的共同原因表达不便。
预控图表达形式
用框图来表达质量预控方案的方法：在预控图中按照分部或分项工程，列出从施 工准
备到竣工验收的全部过程，然后对应每一个过程分别在左右侧列出与过程有关的技术工
作和质量控制措施框图。该方法更适用于对某一分部或分项工程的质量预控。
8、施工质量“三检制”
施工质量的三级检查制度，简称“三检制”,即操作者的“自检”、施工人员之间 的“互
检”(交接检)和专职质量检验人员的“专检”相结合的一种检验制度。
1)自检
自检指由施工人员对自己的施工作业或已完成的分项工程进行自我检验，实施自 我控
制、自我把关，及时消除异常因素，以防止不合格产品进入下道工序。
2)互检
互检指同组施工人员之间对所完成的作业或分项工程进行互相检查，或是本班组 的质
量检查员的抽检，或是下道作业对上道作业的交接检验，是对自检的复核和确认。
3)专检
专检是指质量检验员对分部分项工程进行检验，用以弥补自检、互检的不足。
4)“三检制”的实施程序
工程施工工序完工后，由施工作业队(或施工班组)负责人组织质量“自检”,自检合格
后，报请项目部，组织上下道工序“互检”,互检合格后由现场施工员报请质量检查人
员进行“专检”。“自检”记录由施工作业队(或施工班组)负责人填写并保存； “互
检”记录由领工员负责填写(要求上下道工序施工负责人签字确认)并保存；“专检”记
录由各相关质量检查人员负责填写。
9、施工质量检验
1)材料质量检验
对材料质量检验的内容包括：材料实体质量检验、质量证明文件检查和试验复验等内容。
2)工序质量检验
机电工程工序质量检查的基本方法包括：感官检验法、实测检验法和试验检验法等。
第 140 页2025一建机电案例背诵点（默写本） 课程咨询微信：cms3619727 zz125929025
10、不合格物资处置
① 当发现不合格物资时，应及时停止该工序的施工作业或停止材料使用，并进行标识
隔离。
②已经发出的材料应及时追回。
③ 属于业主提供的设备材料应及时通知业主和监理。
④ 对于不合格的原材料，应联系供货单位提出更换或退货要求。
⑤ 已经形成半成品或制成品的过程产品，应组织相关人员进行评审，提出处置措施 。
⑥ 实施处置措施。
11、不合格工序处置
① 返修处理：工程质量未达到规范、标准或设计要求，存在一定缺陷，但通过修补或
更换器具、设备后，可使产品满足预期的使用功能，可以进行返修处理。
② 返工处理：工程质量未达到规范、标准或设计要求，存在质量问题，但通过返工处
理可以达到合格标准要求的，可对产品进行返工处理。
③ 不作处理：某些工程质量虽不符合规定的要求，但经过分析、论证、法定检测单位
鉴定和设计等有关部门认可，对工程或结构使用及安全影响不大，经后续工序可以弥补
的；或经检测鉴定虽达不到设计要求，但经原设计单位核算，仍能满足结构安全和使用
功能的，也可不作专门处理。
④ 降级使用(限制使用):工程质量缺陷按返修方法处理后，无法保证达到规定的使用要
求和安全要求，又无法返工处理，可作降级使用处理。
⑤ 报废处理：当采取上述方法后，仍不能满足规定的要求或标准，则必须报废处理 。
12、施工质量验收
(1)分项、分部、单位工程的质量验收，应按照所划分的检验批、分项、子分部、分部、
子单位、单位工程依次进行。
① 检验批验收：由专业监理工程师组织施工单位项目专业质量检查员、专业工长等进
行验收。
② 分项工程验收：在施工单位自检的基础上，由建设单位专业技术负责人(监理工程师)
组织施工单位专业技术质量负责人进行验收。
③ 分部(子分部)工程验收：在各分项工程验收合格的基础上，由施工单位向建设单位
提出报验申请，由建设单位项目负责人(总监理工程师)组织施工单位和监理、设计等有
关单位项目负责人及技术负责人进行验收。
④ 单位(子单位)工程验收：单位工程完工后，由施工单位向建设单位提出报验申请，
由建设单位项目负责人组织施工单位、监理单位、设计单位等项目负责人进行验收。
13、隐蔽工程验收：
工程具备隐蔽条件时，施工单位进行自检，并在隐蔽前 48h 以书面形式通知建设单位
(监理单位)或工程质量监督、检验单位进行验收。通知内容包括：隐蔽验收的内容、 隐
蔽方式、验收时间和地点等。
14、施工常用的有统计调查表法、分层法、排列图法和因果分析图法。
1.统计调查表法
1)统计调查表
调查表也称检查表、核对表、统计表，是一种对数据进行收集、整理和粗略分析的统计
第 141 页2025一建机电案例背诵点（默写本） 课程咨询微信：cms3619727 zz125929025
图表。利用统计调查表收集数据，具有简便灵活、便于整理的优点。
分层法
1)分层法含义
分层法也称分类法或分组法，是一种对数据进行分类、归类、整理、汇总和分析 的方
法。常用于归纳整理所收集的统计数据。把性质相同、在同一条件下收集的数据归并为
一类，以便找出数据的统计规律的方法。分层法应用原则是同一次的数据波动幅度要尽
可能小，层与层之间的差异尽可能大，否则起不到归类汇总的作用。
2)常用的分层方法
主要分层方法包括：按施工班组或施工人员分层；按施工机械设备型号分层；按施工操
作方法分层；按施工材料供应单位或供应时间分层；按施工时间或施工环境分层；按检
查手段分层。
3 .排列图法
1)排列图法含义
排列图法又叫帕累托图法，通常是把影响质量而需要改进的项目按从最重要到次要的顺
序排列起来。
2)排列图结构形式
通常按累计频率划分为主 要因素 A 类(0～80%)、次要因素 B 类(80%～90%)和 一般因
素C 类(90%～100%) 三类。
4. 因果分析图法
1)因果分析图
15、质量问题调查
发现质量问题后，现场人员应及时通知项目部，项目部应迅速采取措施，通知有关单位
和人员停止现场作业，对存在质量问题的产品进行标识、隔离和记录，并对质量问题展
开调查 。
质量问题调查内容包括：质量问题发生的范围、部位、性质、影响程度、施工单位 、
施工人员等。项目应根据质量问题的性质和严重程度，向建设单位、 监理单位和本单
位管理部门进行报告，写出质量问题调查报告 。
16、质量问题处理
(1)根据质量问题的范围、性质、原因和影响程度，确定处置方案。例如：返工、返修、
降级使用、不作处理、报废等。
(2)项目制定的处置方案应经建设单位、监理单位同意并批准。对于能够通过返工处理
达到标准要求的，由项目针对产生质量问题的原因制定整改措施，明确整改方法、质量
要求、整改时间和整改人员，整改完成后按原施工验收规范进行验收。
(3)对于需要进行返修处理的，必须经监理或建设单位代表批准，并商定接受标准。对
于必须进行报废处理的，项目应制定拆除方案，明确拆除范围、拆除方法、防护 措施、
人员要求等，对重新制作的工程要制定质量预防措施。
17、工程质量事故
(1)发生施工质量事故后，事故现场有关人员应当立即向工程建设单位负责人报告。
(2)工程建设单位负责人接到报告后，应于 1 小时内向事故发生地县级以上人民政府住
房和城乡建设主管部门及有关部门报告。情况紧急时，事故现场有关人员可直接向事故
发生地县级以上人民政府住房和城乡建设主管部门报告。
第 142 页2025一建机电案例背诵点（默写本） 课程咨询微信：cms3619727 zz125929025
第 11 章 施工成本管理
1、其他项目清单
其他项目清单的具体内容一般有：暂列金额，暂估价(包括材料暂估单价、工程设备暂
估单价和专业工程暂估价),计日工，总承包服务费；也可根据工程实际情况补充索赔与
现场签证费、优质工程增加费等。
4)规费、税金项目清单
(1)规费项目清单包括：社会保险费；住房公积金；工程排污费。
(2)税金项目清单包括：增值税，建安工程增值税为税前造价合计减去进项税额后，按
一般计税法规定税率9%计取；简易计税法和小规模纳税人征收率为3%。
2、综合成本分析
1)分部分项工程成本分析
分析的方法是：进行目标成本、计划成本和实际成本的“三算”对比，分别计算实际成
本与目标成本、实际成本与计划成本的偏差，分析偏差产生的原因，为今后 的分部分
项工程寻求节约途径。
分部分项工程成本分析的资料来源是：目标成本来自投标报价，计划成本来自施工预算，
实际成本来自施工任务单的实际工程量、实耗人工和限额领料单的实耗材料。
2)月(季)度成本分析
3)年度成本分析
4)竣工成本的综合分析
单位工程竣工成本分析应包括：竣工成本分析、主要资源节超对比分析、主要技术节约
措施及经济效果分析。
3、施工阶段项目成本的控制要点
(1)对分解的成本计划进行落实，切实按目标成本落实劳务队伍、专业分包和主要材料
设备的招标采购。
(2)加强施工任务单和限额领料单的管理。
(3)做好月度成本原始资料的搜集和整理，正确计算月度成本，分析月度预算成本与实
际成本的差异。
(4)进行成本差异分析，采取有效的纠偏措施。
(5)经常检查对外经济合同的履行情况。
(6)加强施工过程中信息收集，注意工程变更，做好变更的成本核算、过程索赔和 签证
的签订。
4、工期成本的动态控制
通常采用工期-费用优化法：
(1)首先计算网络计划中各项工作的时间参数，确定关键工作和关键线路。
(2)估计各项工作的正常费用、最短持续时间及其对应的费用，并计算工作的费 用率。
(3)若只有一条关键线路，则找出费用率最小的关键工作为压缩对象；若有两条及以上
的关键线路，则要找出各条关键线路上费用率总和最小的工作组合作为压缩对象。
(4)分析压缩工期时的约束条件，确定所有对象可能压缩的时间，压缩后计算出总的直
接费用的增加值和间接费用的减少值。
第 143 页2025一建机电案例背诵点（默写本） 课程咨询微信：cms3619727 zz125929025
(5)比较直接费用的增加值和间接费用的减少值，如果前者大于后者，可按以上步骤继
续压缩；如果前者小于后者，则可停止压缩工期。这种方法是用逐渐增加费用来减少工
期，所以亦称为最低费用加快法。
5、施工成本偏差：
实际偏差=目标成本一实际成本
计划偏差=目标成本一计划成本
计划偏差反映成本事前预控所要达到的目标，实际偏差反映施工项目成本控制的实际情
况；实际偏差为正值且越大越好，若为负值，则说明成本控制存在问题。
6、安全文明施工费的支付
发包人应在工程开工的 28 天内预付不低于当年施工进度计划的安全文明施工费总额的
60%,其余部分应按照提前安排的原则进行分解，并与进度款同期支付。
7、进度款支付的申请内容
(1)累计已完成的合同价款。
(2)累计已实际支付的合同价款。
(3)本周期合计完成的合同价款，例如：本周期已完成的单价项目金额；本周期应支付
的总价项目金额；本周期已完成的计日工价款；本周期应支付的安全文明施工费； 本
周期应增加的金额。
(4)本周期合计应扣减的金额，例如：本周期应扣回的预付款；本周期应扣减的金额。
(5)本周期实际应支付的合同价款。
第 12 章 施工安全管理
1、安全风险评价的方法主要有：工作危害分析法; 作业条件危险性分析法; 安全检
查表法(SCL)。
(2)安全风险评价应采用定性描述与定量分析相结合的方法，对工程施工面临的风险做
出全面的估计。
2、危险源辨识方法有很多。如安全检查表、预危险性分析、故障类型和影响性 分析、
事件树分析、LEC 法、储存量比对法等。
例如：项目施工现场危险源辨识通常采用“安全检查表”方法。
3、安全检查表内容
检查表在项目初始阶段进行编制，内容一般包括：危险源名称、性质、风险评价和可能
的影响后 果，需采取的对策或措施。
4、安全检查表编制
① 开工前应根据现场施工作业内容、流程、专业或区域划分单元，明确风险管理的对
象，按工序分解出详细的作业步 骤，编制活动表。
② 项目部风险管理组织通过对各项活动和工序的分析，识别出每一作业步骤中存在的
危险源名称、性质。
第 144 页2025一建机电案例背诵点（默写本） 课程咨询微信：cms3619727 zz125929025
③ 识别工作由项目经理组织安全、施工、技术等部门人员和有经验的工人参加， 参与
人员应经过专门培训，有时根据需要还应邀请供应商参加，以保证组织成员对施工 活
动过程及存在的风险有全面的认识。
④ 根据施工现场作业特点，对不熟悉的作业(如采用新材料、新工艺、新设备、 新技
术的“四新”作业)、临时作业(如维修作业、脚手架搭设作业)、造成事故最多 的作业
(如动火作业、高空作业)、存在严重伤害危险的作业(如起重吊装作业、深基 坑作业)、
已有控制措施不足以把风险降到可接受范围的作业重点进行风险识别。
⑤ 逐项进行风险评价，分析可能的影响后果，讨论相应的对策，编制相应的应对 措施
文件，形成项目安全管理的重要工具——安全检查表。
5、工程项目总承包单位、专业承包和劳务分包单位的项目经理、技术负责人和 专职安
全生产管理人员，应组成安全管理组织，总承包单位项目经理担任组长。
6、专职安全生产管理人员配备要求：
① 机电总承包单位项目专职安全生产管理人员要求：工程合同价 5000万元以下的 工
程不少于1人；工程合同价5000万~1亿元的工程不少于2人；工程合同价1亿元 及以
上的工程不少于3人，且按专业配备专职安全生产管理人员。
② 专业承包单位项目专职安全生产管理人员要求：应当配置至少1人，并根据所 承担
的分部分项工程的工程量和施工危险程度增加。
③ 劳务分包单位项目专职安全生产管理人员要求：项目施工人员50人以下的，应当配
备1名专职安全生产管理人员；50～200人的，应当配备2 名专职安全生产管理人 员；
200人及以上的，应当配备 3名及以上专职安全生产管理人员，不得少于工程施工人员
总人数的5‰。
7、项目部各类人员的安全生产职责
1)项目经理的安全生产职责
项目经理是安全生产第一责任人，全面负责项目的安全生产工作。严格执行安全生产法
规、规章制度，与项目管理人员和项目分包单位签订安全生产责任书；负责建立项目安
全生产管理机构并配备安全管理人员，建立和完善安全管理制度；组织制订项目安全生
产目标和施工安全管理计划，并贯彻落实；组织并参加项目定期的安全生产检查，落实
隐患整改，编制应急预案并演练；及时如实报告生产安全事故，配合事故 调查。
2)项目专职安全生产管理人员安全生产职责
对项目安全生产管理情况应实施巡查，阻止和处理违章指挥、违 章作业等现象；对危
险性较大的分部分项工程应依据方案实施监督，并做好记录；发现现场存在安全隐患时，
应及时向项目部和项目经理报告；建立项目安全生产管理档案， 并应定期向企业报告
项目安全生产情况。
3)项目总工程师安全生产职责
项目总工程师对本工程项目的安全生产负技术责任；组织编制施工组织设计、专 项施
工方案，按规定对施工组织设计、专项施工方案进行审批、论证、交底、检查。
4)施工员安全生产职责
施工员对所管辖劳务队(或班组)的安全生产负直接领导责任。
第 145 页2025一建机电案例背诵点（默写本） 课程咨询微信：cms3619727 zz125929025
8、总承包和分包的安全生产职责
1)总承包的安全生产职责
审查分包人的安全施工资格和安全生产保证体系，不应将工程分包给不具备安全 生产
条件的分包人；在分包合同中应明确分包人安全生产责任和义务；对分包人提出安 全
管理要求，并认真进行监督检查；对违反安全规定冒险蛮干的分包人，应令其停工整 改；
总承包人应统计分包人的伤亡事故，按规定上报，并按分包合同约定协助处理分包 人
的伤亡事故。
2)分包的安全生产职责
分包人对其所承担工作任务相关的安全工作负责，认真履行分包合同规定的安全 生产
责任；遵守承包人的相关安全生产制度，服从承包人的安全生产管理，及时向承包 人
报告伤亡事故并参与调查，处理善后事宜。
9、安全检查类型应包括日常巡查、专项检查、季节性检查、定 期检查、不定期抽查、
飞行检查等；安全检查的重点是查违章指挥和违章作 业、查直接作业环节的安全保证
措施等；对检查中发现的问题和隐患，应定责任、定 人、定时、定措施整改，并跟踪
复查，实现闭环管理。
10、吊装作业的安全技术措施要点
(1)特种设备在投入使用前或者投入使用后30 日内，特种设备使用单位应当向当地特种
设备安全监督管理部门登记；登记标志应当置于或者附着于该特种设备的显著位置。
(2)大型设备吊装前，应了解掌握吊装时的天气情况，办理吊装作业许可。
起重机吊装过程中，应重点监测：吊点及吊索具受力；起升卷扬机及变幅卷扬机；超起
系统工作区域；起重机吊装主要参数仪表显示变化情况(吊臂长度、工作半径、仰 角、
载荷及负载率等);吊装安全距离；起重机水平度及地基变化情况等。
已安装好的结构构件，未经有关设计和技术部门批准不得用作受力支承点和在构件上随
意凿洞开孔；不得在其上堆放超过设计荷载的施工荷载。
设备就位后，应及时固定；经吊装指挥确认同意后，方可拆除吊装索具；吊装结束后，
应及时清理现场。
11、安全专项方案编制、审批和实施
(2)安全专项方案应由施工单位技术部门组织本单位施工技术、安全、质量等部门的专
业技术人员进行审核。经审核合格的，由施工单位技术负责人签字。
(4)施工单位应当根据论证报告修改完善专项方案，并经施工单位技术负责人、项 目总
监理工程师、建设单位项目负责人签字后，方可组织实施。
12、安全技术交底
安全技术交底可以分为：施工专业安全技术交底，分部分项工程施工安全技术交 底，
采用新技术、新设备、新材料、新工艺施工的安全技术交底。施工条件发生变化时，应
针对性地补充交底内容；冬、雨期施工应有针对季 节气候特点的安全技术交底；工程
因故停工，复工时应重新进行安全技术交底。
1)安全技术交底实施
(1)施工单位负责项目管理的技术人员应当对有关安全施工的技术要求向施工作业班组、
作业人员做出详细说明，工程技术人员要将工程概况、施工方法、安全技术措 施等向
第 146 页2025一建机电案例背诵点（默写本） 课程咨询微信：cms3619727 zz125929025
全体职工详细交底，并由双方签字确认。
(2)两个以上施工队或工种配合施工时，施工员(工长)要按交叉施工的安全技术措施的
要求，向班组长进行 交叉作业的安全技术交底。
(3)班组长要认真落实安全技术交底，每天要对工人进行施工要求、作业环境的安全交
底。
2)安全技术交底记录
(2)交底记录由安全员负责整理归档，安全技术交底记录一式三份，分别由工长、施工
班组和安全员留存。
13、应急预案的主要内容
(1)综合应急预案应当规定应急组织机构及其职责、应急预案体系、事故风险描 述、预
警及信息报告、应急响应、保障措施、应急预案管理等内容。
(2)专项应急预案应当规定应急指挥机构与职责、处置程序和措施等内容。
(3)现场处置方案应当规定应急工作职责、应急处置措施和注意事项等内容。
14、应急预案的培训内容
(1)应急救援人员熟悉应急救援预案的实际内容和应急方式；应急救援人员明确各自在
应急行动中的任务和行动措施；应急救援人员熟悉安全防护用品的正确使用和 维护。
(2)有关人员及时知道应急救援预案和实施程序修正和变动的情况。
(3)员工熟知紧急事故的报警方法和报警程序， 一旦发现紧急情况能及时报警；员工懂
得在紧急情况发生后有效的逃生方法。
15、报告事故的内容
事故发生单位概况；事故发生的时间、地点以及施工现场情况；事故的简要经过；事故
已经造成或者可能造成的伤亡人数(包括下落不明的人数)和初步估计的直接经济 损失；
已经采取的措施；其他应报告的情况。
16、事故处置应坚持“四不放过”原则：事故原因未查清不放过；事故责任人未 受到
处理不放过；事故责任人和周围群众没有受到教育不放过；事故没有制定纠正和预 防
措施不放过。
第 147 页2025一建机电案例背诵点（默写本） 课程咨询微信：cms3619727 zz125929025
第 13 章 绿色建造及施工现场环境管理
1、绿色施工要点包括绿色施工管理、环境保护、资源节约、人力资源节约和保 护、技
术创新等。
(3)绿色施工管理包括组织管理、规划管理、实施管理、评价管理、施工人员职 业安全
健康管理五个方面。
(4)绿色施工应对整个施工过程实施动态管理，加强对施工策划、施工准备、材 料采购、
现场施工、工程验收等各阶段的管理和监督；
(5)工程总承包单位对工程项目的绿色施工负总责，分包单位对承包范围内的工程项目
绿色施工负责；项目部应建立以项目经理为第一责任人的绿色施工管理体系，明确绿色
施工目标，进行绿色施工策划，并应对绿色施工评价要素中的评价条款进行取舍。
2、人力资源节约和保护管理要点
绿色施工策划文件中应包含人力资源节约和保护内容，并建立相关制度；施工现场人员
实行实名制管理并按规定要求持证上岗；施工现场应按规定配备消防、防疫、医 务、
安全、健康等设施和用品；人员健康保障、劳动保护及劳务节约。
3、劳务节约
(1)优化绿色施工组织设计和绿色施工方案，合理安排工序。
(2)因地制宜制订各施工阶段劳务使用计划，合理投入施工作业人员。
(3)建立施工人员培训计划和培训实施台账。
(4)建立劳务使用台账，统计分析施工现场劳务使用情况。
(5)使用高效施工机具和设备。
4、绿色施工评价
1)评价框架体系
绿色施工评价框架体系应由基本规定评价、指标评价、要素评价、批次评价、阶段评价、
单位工程评价及评价等级划分等构成，绿色施工评价依此顺序进行。
(1)基本规定评价应对现行国家标准基本规定中绿色施工策划、管理要求的条款进行评
价。
(2)指标评价应对控制项、 一般项和优选项的条款进行评价。
(3)要素评价应在指标评价的基础上，对环境保护、资源节约、人力资源节约和 保护三
个要素分别进行评价。
(4)批次评价应在要素评价的基础上随工程进度分批进行评价。
(5)阶段评价应在批次评价的基础上进行，如建筑工程绿色施工评价阶段宜按地基与基
础工程、主体结构工程、装饰装修与机电安装工程三个阶段进行；市政管线工程应划分
为：定位、安装、测试与联网。
(6)单位工程评价应在阶段评价的基础上进行，评价等级划分应分为不合格、合格和优
良三个等级。
(7)评价频次，工程项目绿色施工批次评价次数每季度不应少于 1 次，且每阶段不应少
于1次。
2)评价方法
单位工程绿色施工等级及判定标准根据计分标准、计算公式、要素权重系数及技术创新
第 148 页2025一建机电案例背诵点（默写本） 课程咨询微信：cms3619727 zz125929025
加分项，计算出单位工程绿色施工总得分，判定出单位工程绿色施工等级。
3)评价组织、程序与资料
(1)评价组织
① 单位工程绿色施工评价应由建设单位组织，施工单位和监理单位参加。
② 单位工程绿色施工阶段评价应由建设单位或监理单位组织，建设单位、监理单位和
施工单位参加。
③ 单位工程绿色施工批次评价应由施工单位组织，建设单位和监理单位参加。
(2)评价程序
① 单位工程绿色施工评价应由施工单位书面申请，在工程竣工前进行评价。
5、扬尘控制
(1)运送土方、垃圾、设备及建筑材料等时，不应污损道路。运输容易散落、飞 扬、流
漏的物料的车辆，应采取措施封闭严密。施工现场出口应设置洗车设施，保持开出现场
车辆的清洁。
(2)现场道路、加工区、材料堆放区宜及时进行地面硬化。
(3)土方作业阶段，采取洒水、覆盖等措施，达到作业区目测扬尘高度小于1.5m,不扩散
到场区外。
(4)对易产生扬尘的堆放材料应采取覆盖措施；对粉末状材料应封闭存放。
(5)建(构)筑物机械拆除前，做好扬尘控制计划；拆除爆破作业前应做好扬尘控制。
(6)管道和钢结构的喷砂除锈作业应在封闭的厂房内进行。
6、噪声与振动控制
在施工场界对噪声进行实时监测与控制，现场噪声排放不得超过规定。
尽量使用低噪声、低振动的机具，采取隔声与隔振措施。
3 .光污染控制
(1)夜间电焊作业应采取遮挡措施，避免电焊弧光外泄。
(2)大型照明灯应控制照射角度，防止强光外泄。
(3)施工现场采取限时施工、遮光或封闭等防治光污染的措施。
7、水污染控制
(1)在施工现场应针对不同的污水，设置相应的处理设施。
(2)污水排放应委托有资质的单位进行废水水质检测，提供相应的污水检测报告。
(3)保护地下水环境。采用隔水性能好的边坡支护技术。
(4)对于化学品等有毒材料、油料的储存地，应有严格的隔水层设计，做好渗漏 液收集
和处理。
8、土壤保护
(1)保护地表环境，防止土壤侵蚀、流失。因施工造成的裸土应及时覆盖。
(2)污水处理设施等不发生堵塞、渗漏、溢出等现象。
(3)防腐保温用油漆、绝缘脂和易产生粉尘的材料等应妥善保管，对现场地面造成污染
时应及时进行清理。
(4)对于有毒有害废弃物应回收后交有资质的单位处理，不能作为建筑垃圾外运。
(5)施工后应恢复施工活动破坏的植被。
第 149 页2025一建机电案例背诵点（默写本） 课程咨询微信：cms3619727 zz125929025
第 14 章 机电工程项目资源与协调管理
1、施工现场项目部主要人员的配备
(1)项目部负责人：项目经理、项目副经理、项目技术负责人。
(2)项目部技术人员：根据项目大小和具体情况，按单位、分部、分项工程和专 业配备。
(3)项目部现场施工管理人员：施工员、材料员、安全员、机械员、劳务员、资 料员、
质量员、标准员等必须经培训、考试、持证上岗。项目部现场施工管理人员应根据工程
项目的需要配备。施工员、质量员要根据项目专业情况配备，安全员要根据项目 大小
配备。
(4)项目部现场的主要技术工人，根据项目具体情况，按单位、分部、分项工程和专业
配备；必须持证上岗。
2、特种作业人员配置要求
(1)特种作业人员：包括：建筑电工；建筑架子工；建筑起重信号司索工；建筑起重机
械司机；建筑起重机械安装拆 卸工；高处作业吊篮安装拆卸工。
(2)特种作业人员资格条件及管理要求：特种作业人员必须取得建筑施工特种作业人员
操作资格证书后方可上岗作业。特种作业人员操作证要定期复审。离开特种作业岗位6
个月以上的应重新进行实际操作考试，经确认合格后方可上岗作业。
3)特种设备作业人员配置要求
特种设备作业人员应当按照国家有关规定经特种设备安全监督管理部门考核合格，取得
国家统一格式的特种设备安全管理及作业人员证书，方可从事相应的作业或者管理工作。
机电安装工程中涉及的特种设备作业人员有：特种设备安全管理人员、电 梯维修工、
起重机作业人员(起重机指挥、起重机司机)、特种设备焊接作业人员。
(2)从事锅炉、压力容器与压力管道焊接作业人员要求：
特种设备的焊接作业应由持有“特种设备安全管理及作业人员证”的焊工担任。持证手
工焊焊工或者焊机操作工使用某焊接方法中断特种设备焊接作业6个月以上，该手工焊
焊工或者焊机操作工若再使用该焊接方法进行特种设备焊接作业前，应当复审抽考。
3、无损检测人员的规定
(1)无损检测人员的级别分为：
① I 级 ( 初级 ) 。I 级人员可进行无损检测操作，记录检测数据，整理检测资料。
② Ⅱ级(中级)。Ⅱ级人员可根据无损检测工艺规程编制针对具体工件的无损检测操作
指导书，评定检测结果，编制或者审核无损检测报告。
③ Ⅲ级(高级)。Ⅲ级人员可根据标准编制和审核无损检测工艺，确定用于特定对象的
特殊无损检测方法、技术和工艺规程，对无损检测结果进行分析、评定或者解释。
(2)无损检测人员必须取得“特种设备检验检测人员证”,方可从事与其资格证方法、级
别相对应的无损检测工作。
4、劳动力的优化配置
(1)优化配置的依据
项目所需劳动力的种类及数量；项目的进度计划；项目的劳动力供给市场状况， 包括
劳动力供给方的议价能力和可获得性。
第 150 页2025一建机电案例背诵点（默写本） 课程咨询微信：cms3619727 zz125929025
(2)优化配置的方法
① 按照充分利用、提高效率、降低成本的原则确定每项工作所需劳动力的种类和数量。
② 根据项目进度计划进行劳动力配置的时间安排。
③ 进行劳动力资源的平衡和优化，同时考虑劳动力来源，最终形成劳动力优化配置计
划。
5、设备采购技术文件
①设备请购文件。内容包括：供货范围；技术要求和说明、质量标准；图纸、数 据表；
检验要求；供货商提交文件的要求等。
② 请购书附件。内容包括：数据表、技术规格书、图纸及技术要求、特殊要求和 注意
事项等。
(2)设备采购商务文件
①设备采购商务文件。内容包括：询价函及供货一览表；报价须知；设备采购合同基本
条款和条件；包装、唛头、装运及付款须知；确认报价回函(格式)。
6、供货商审查
① 供货商所取得的制造许可是否满足该类设备制造。
② 供货商的生产装备和技术水平是否满足该类设备制造要求，并能保证产品质量和进
度。
③ 了解供货商的财务状态和信誉。
④ 审查供货商生产任务的饱满程度，以期供货商的生产安排与项目进度要求一致。
⑤ 同型号或类似设备的制造业绩。
⑥ 审查供货商的地理位置、供货商制造场地至建设现场的运输条件。以能方便地 进行
产品运输为关注点， 一般以距建设现场或货运港口较近为宜。
7、设备监造大纲的内容
(1)监造计划及进行控制和管理的措施。
(2)设备监造单位，若外委则需签订设备监造委托合同；有资格的相应专业技术人员到
设备制造现场进行监造工作。
(3)设备监造过程，有设备制造全过程监造和制造中重要环节的监造；设备监造的技术
要点和验收实施要求。
8、设备验收的组织和参与人员
(1)由建设单位组织设备现场验收。
(2)参加验收人员由建设单位、监理单位、设备供货厂商、施工方有关代表参加。
9、设备验收的依据
1)设备采购合同
2)与设备相关的技术文件、标准
3)监造大纲
4)进口设备
进口设备验收前，首先应办理报关和通关手续。经商检合格后，再按进口设备的规定，
进行设备进场验收工作。
第 151 页2025一建机电案例背诵点（默写本） 课程咨询微信：cms3619727 zz125929025
10、工程设备运输的要求
(1)沿途公路作业。在大件设备运输前应会同有关单位对道路地下管线设施进行检查、
测量、计算，由此确定行驶路线和需采取的措施。
(2)沿途桥梁作业。按照车辆运输行走路线，以及桥梁的设计负荷、使用年限及当 时状
况，在车辆行驶前应对每座桥梁进行检测、计算，并采取相关的修复和加固措施。
(3)现场道路作业。道路两侧用大石块填充并盖厚钢板加固；在作业区内均铺设厚钢板
增加承载力；沿途其 他施工用的障碍物要尽数拆除和搬离。
11、材料进场验收要求
(1)进场验收、复检。在材料进场时必须根据进料计划、送料凭证、质量保证书 或产品
合格证，进行材料的数量和质量验收；要求复检的材料应有取样送检证明报告。
(2)按验收标准、规定验收。验收工作按质量验收规范和计量检测规定进行。
(3)验收内容应完整。包括品种、规格、型号、质量、数量、证件等。
(4)做好记录、办理验收。做好验收记录、办理验收手续。
(5)不合格的材料拒绝接收。
12、材料保管要求
(1)专人管理，明确责任。
(2)建立台账。(3)标识清楚。(4)安全防护。对于易燃、易爆、有毒、有害危险品储存
要远离人员密集区的专门库房存放，并设专人管理，针对不同要求的材料库房要有防雨、
防洪、防碰、防火、防腐、防热、防潮、防冻、防爆、防有害气体泄漏的 技术措施。
对危险品存放的专用库，应有明显的标识，并配备相应的安全及消防设施和应急器材。
(5)分类存放。分库或分区存放。 库房内应设物资合格区、待验区、不合格区。
(6)定期盘点。仓库管理员对库存物资要定期盘点，根据盘点内容，做好盘点记录；库
存物资应无超储积压、损坏变质，保证库存物资的完好。
13、材料领发要求
(1)建立领发料台账。记录领发和节超状况。
(2)限额领料。凡有定额的工程用料，凭限额领料单领发材料。
(3)定额发料。施工设施用料也实行定额发料制度，以设施用料计划进行总控制。
(4)超限额用料经签发批准。在用料前应办理手续，填写限额领料单，注明超耗 原因，
经签发批准后实施。
14、材料使用与回收要求
(1)统一管理。进入施工现场的物资，由施工单位统一管理，项目部物资部门进行监督
和检查；
(2)合理用料。根据项目状况编制周转性材料的需用计划，建立周转性材料领用、保管、
维修、报废制度并严格执行；按规定进行用料交底和工序交接；按材料规格和设计参数
合理用料。
(3)防止丢失。施工单位按照物资属性合理码放、标识，要有防雨、防潮、防碰、 防渗
漏、防挥发、防丢失等技术措施，保护好现场材料等。
(4)工完料清。做到随用随清、工完料清，及时办理退料手续。
(5)余料回收。对施工过程中的废旧物资、包装物、余料等必须回收，在限额领 料单中
登记扣除。
第 152 页2025一建机电案例背诵点（默写本） 课程咨询微信：cms3619727 zz125929025
15、施工机械选择的方法
(1)应用综合评分法。综合考虑机械设备的主要特性进行评分选择。
(2)单位工程量成本比较法。根据机械设备所耗费用进行比较选择。
(3)界限使用判断法。单位工程量成本受使用时间的制约，若计算出两种机械单位工程
量成本相等时的使用时间，并根据该时间进行选择，则会更简单，也更可靠。
(4)等值成本法。如机械设备在项目中使用时间较长，且涉及购置费用，则在选择机械
设备时往往涉及机械设备原值、资金时间价值等问题，这时可采用等值成本法进行 选
择。等值成本法又称折算费用法，是通过计算折旧费用，进行比较，选择费用低者。
16、施工现场施工机械设备管理要求
(1)进入现场的施工机械应进行安装验收，保持性能、状态完好，做到资料齐全、准确，
属于特种设备的应向当地特种设备监督管理部门履行相关手续。
(2)强化现场施工机械设备的平衡、调动，合理组织机械设备使用、保养、维修。 提高
机械设备的使用效率和完好率，降低项目的机械使用成本。
(3)执行重要施工机械设备专机专人负责制、机长负责制和操作人员持证上岗制。
(4)严格执行施工机械设备操作规程与保养规程，制止违章指挥、违章作业，防止机械
设备带病运转和超负荷运转。
(6)大型解体进场的吊装机械，现场组装调试后必须试吊，试吊的重量必须满足在同等
条件下需吊装的最重设备的重量，经相关负责人确认合格后方可使用。
3)施工机械设备操作人员的要求
(3)逐步达到施工机械的“四懂三会(懂性能、懂原理、懂结构、懂用途；会操作、会保
养、会排除故障)”的要求。
17、内部协调管理的范围
因为施工管理活动是有计划的管理活动，所以协调管理始终贯穿于施工管理的全过程。
协调管理涉及项目部的决策层、管理层和执行层。
18、内部协调管理的分类
(1)与施工进度计划安排的协调
机电工程施工进度计划安排受工程实体现状、机电安装工艺规律、设备材料进场 时机、
施工机具作业人员配备和施工场地环境等诸因素的制约，协调管理的作用是把制 约作
用转化成和谐有序、相互创造的施工条件，使进度计划安排衔接合理、紧凑可行， 符
合总进度计划要求。
(2)与施工资源分配供给的协调
施工资源分为人力资源、施工机具、施工技术资源、设备和材料、施工资金资源， 也
称五大生产要素。施工资源分配供给协调要注意符合施工进度计划安排、实现优化配 置、
进行动态调度、合理有序供给、发挥资金效益，尤其是资金资源的调度使用对资源管理
协调的成效起着基础性的保证作用。
(3)与施工质量管理的协调
质量管理协调主要作用于质量检查、检验计划编制与施工进度计划要求的一致性， 作
用于质量检查或验收记录的形成与施工实体进度形成的同步性，作用于不同专业施工工
序交接间的及时性，作用于发生质量问题后处理的各专业间作业人员的协同性。
第 153 页2025一建机电案例背诵点（默写本） 课程咨询微信：cms3619727 zz125929025
(4)与施工安全管理的协调
安全管理协调主要作用于全场安全检查计划中部位和顺序的安排，作用于各专业施工用
公用安全设施的设立、使用和维修，作用于各专业在同一场所施工时对因作业可能危害
他人安全而采取防护措施的设定及实施，作用于突发安全事故应采取的应急预案 之培
训、演练有效性评审及维护。
(5)与施工作业面安排的协调
在交接时应协调好临时设施的共同使用，如脚手架、用电和用水点 等，共用机具的移
交，如电焊机、氧乙炔装置等，还要协调好已形成的工程实体的成品 保护措施。如同
一工作面实行两个专业以上的搭接作业，则应协调好开始搭接的作业时 间、搭接的初
始部位和作业完成后现场的清理工作。
(6)与施工工程资料形成的协调
19、内部协调管理的形式
(1)例行的管理协调会，主要对例行检查后发现的管理偏差进行通报沟通，讨论措施进
行纠正，避免类似情况再次发生。
(2)建立协调调度室或设立调度员，主要对项目的执行层(包括作业人员)在施工中所需
生产资源需求、作业工序安排、计划进度调节等实行即时调度协调。
(3)项目经理或授权的其他领导人指令，主要对突发事项、急需处理事项以指令 形式进
行管理协调。
20、内部协调管理的措施
(1)组织措施：项目部建立协调会议制度，定期组织召开协调会，解决施工中需要协调
的问题。
(2)制度措施：项目部有健全的规章制度，明确的责任和义务，使协调管理有章可循，
各类人员、各级组织的责任明确，则协调后的实施能落实到位。建立由管理层到施工班
组的责任制度，在责任制度的基础上建立奖惩制度，提高施工人员的责任心和积极性，
建立以项目经理为责任人的质量问题责任制度。
(3)教育措施：使项目部全体员工明白工作中的管理协调是从全局利益出发，即 便对局
部利益或小部分人利益发生损害，也要服从协调管理的指示。
(4)经济措施：对协调管理中受益者要按规定收取费用，给予受损者适当补偿。
21、对工程分承包单位协调管理的内容
2)协调管理的原则
(1)分包向总承包负责，除合同条款另有约定，分包单位应履行并承担总承包合同中与
分包工程有关的施工承包单位的所有义务与责任。
(2)分包合同必须明确规定分包单位的任务、责任及相应的权利，包括合同价款、 工期、
奖罚等。
(3)分包单位须服从施工承包单位转发的发包单位或监理工程师与分包工程有关 的指
令。如分包单位与发包单位或监理工程师发生直接工作联系，将被视为违约，并承担违
约责任。
(4)一切对外有关工程施工活动的联络传递，如向发包单位、设计单位、监理单位、监
督检查机构等的联络，除经总承包单位授权同意外，均应通过总承包单位进行。
第 154 页2025一建机电案例背诵点（默写本） 课程咨询微信：cms3619727 zz125929025
3)协调管理的重点
(1)施工进度计划安排、临时设施布置。
(2)甲供物资分配、资金使用调拨。
(3)质量安全制度制定、重大质量事故和重大工程安全事故的处理。
(4)竣工验收考核、竣工结算编制和工程资料移交。
4)协调管理的形式
(1)定期召开协调会议
(2)实时协调处理事项
(3)专题协商妥善处理
22、与施工单位有合同契约关系的单位的协调
1)协调单位
发包单位、业主单位；材料供应单位；设备供应单位；施工机械出租单位；检验、检测、
试验单位；临时设施场地或建筑物出租单位等。
2)协调要点
(3)协调的形式以会议座谈为主、个别交流沟通为辅，但对协调的结论均需做好记录。
(4)协调要本着平等协商、相互沟通、求得共识、避免导入诉讼的原则进行。
23、与施工单位有洽谈协商记录的单位的协调
1)协调单位
工程设计单位；与工程试运行相关的市政供水、供气、供热、供电单位；交通市 政运
输道路管理以及航道、车站、港口、码头等管理单位；通信、污水排放、建筑垃圾处置
等管理单位；其他。
2)协调要点
(3)虽然这些单位与施工单位间无合同契约关系，但通常与发包单位或业主间有 永久性
的或一次性的经济合同关系，所以总承包单位与其协调时应尽量邀请发包单位或 业主
参加，可以获得工程施工需要的较佳的协调效果。
(4)协调的形式同样要以会议座谈为主、个别交流沟通为辅，协调后对协调结论做好纪
要或记录，但要在协调后的工作分工中应尽量由总承包施工单位多承担或多向对方提供
工作便利条件，这样容易达到协调的目的，也有利于施工的顺利进行。而多做工作的部
分，施工单位只要索赔得当，往往会在向发包单位或业主的索赔中得到经济补偿。
24、与项目施工监督检查单位的协调
1)协调单位
工程质量监督机构；施工安全监督机构；特种设备安全监督机构；消防安全监督机构；
环保监察机构；海关和检验检疫机构；其他。
2)协调要点
(1)主动配合其监督检查活动，以避免造成重大事故或重大损失，防止发生影响社会稳
定的事件。
(2)将施工计划安排及时告知相应监督机构，方便及时安排监督检查工作。
(3)安排专门、专业人员配合检查，提高效率。
(4)对监督检查中发现的整改事项，应认真组织整改，及时反馈整改结果，以利 于下一
次检查时验证。
第 155 页2025一建机电案例背诵点（默写本） 课程咨询微信：cms3619727 zz125929025
(5)熟悉监督检查的内容、流程及细节，做好配合协调工作。
(6)做好迎检的各项准备工作，为监督检查机构提供工作上、生活上的方便。
25、与人员驻地生活直接相关的单位或个人的协调
1)协调单位或个人
工程所在地的基层行政机构；工程所在地的公安机构；工程所在地的医疗机构； 租用
临时设施的出租方；工程周边的居民；其他。
2)协调要点
(1)施工单位与这些单位或个人做好协调工作的目的是为员工生活方便提供支持。
(2)协调的方法是定期访问征求意见，发现对方有困难时，提供必要的力所能及 的援助。
(3)当施工活动影响到周边居民生活时，施工单位要提早通报取得谅解，采取措 施尽可
能将影响降到最低。
第 15 章 机电工程试运行及竣工验收管理
1、单机试运行前必须具备的条件
(1)单机试运行责任已明确
(2)有关分项工程验收合格
(3)施工资料齐全
施工资料主要包括：产品合格证书或复验报告；施工记录、隐蔽工程记录和各种检验、
试验合格文件；与单机试运行相关的电气和仪表调校合格资料。
(4)资源条件满足要求
相应的安全设施和安全防护装置设置完善。
(5)试运行方案已批准
试运行方案已批准，试运行组织已经建立，操作人员经培训、考试合格，熟悉试运行方
案和操作规程，能正确操作；记录表格齐全。试运行动设备周围的环境清扫干净，不应
有粉尘和较大的噪声。
2、联动试运行前必须具备的条件
(1)单位工程质量验收合格
② “三查四定”的问题整改消缺完毕，遗留的尾项已处理完。
三查：查设计漏项、查未完工程、查工程质量隐患；四定：对查出的问题定任务、定人
员、定时间、定措施。
③ 影响投料的设计变更项目已施工完成。
④ 施工用临时设施已全部拆除，无杂物，无障碍，现场清洁。
(2)单机试运行全部合格
(3)工艺系统试验合格
① 试运行范围内的设备和管道系统的内部处理及耐压试验、严密性试验已经全部合格。
② 试运行范围内的电气系统和仪表装置的检测系统、自动控制系统、联锁及报警系统
等符合规范规定。
第 156 页2025一建机电案例背诵点（默写本） 课程咨询微信：cms3619727 zz125929025
(4)管理要求已完善
① 试运行方案和生产操作规程已经批准。
② 工厂的生产管理机构已经建立，各级岗位责任制已经制定，有关生产记录报表已配
备。
③ 试运行组织已经建立，参加试运行的人员已通过安全生产考试。
④ 试运行方案中规定的工艺指标、报警及联锁整定值已确认并下达。
(5)资源条件已满足
3、试运行组织
(1)建设单位应成立专门机构，负责项目试运行和生产运行准备活动(表15.1-1)。
工作内容 建设/生产单位 设计单位 监理单位 总承包/施工单位
水、电、油等物资供应 ★
单机试运行 O O O ★
联动试运行 ★ O O O
负荷试运行 ★ O O O
(2)单机试运行、联动试运行和负荷试运行阶段所需的水、电、气、蒸汽、原料、燃料、
易损备件、各种化学品和润滑油脂等物资，应由建设单位负责供应。当合同另有规定时，
应按合同规定执行。
(3)项目各装置的联动试运行阶段和负荷试运行阶段均应由建设单位负责组织和指挥。
当合同另有规定时，应按合同规定执行。
4、试运行前准备工作
试运行准备工作有技术准备、组织准备、物资准备三个方面。
(1)试运行的技术准备工作：确认可以试运行的条件、编制试运行总体计划和进度计划，
制定试运行技术方案，确定试运行合格评价标准。
(2)试运行的组织准备工作：组建试运行领导指挥机构，明确指挥分工，组织试 运行岗
位作业队伍，实行上岗前培训，在作业前进行技术交底和安全交底，必要时进行 试运
行管理制度的交底。
(3)试运行的物资准备工作：编制试运行物资需要量计划和费用使用计划，物资 需要量
计划应含燃料动力物资、投产用原材料和消耗性材料，还包括检测用工机具和仪 器仪
表。
5、试运行方案的编制与实施
(1)单机试运行规程由施工单位负责编制，并负责试运行的组织、指挥和操作，建 设单
位及相关方人员参加。
(2)联动和负荷试运行规程由建设单位负责编制，并负责试运行的组织、指挥和 操作，
施工单位及相关方可依据建设单位的委托派人参加，配合负荷试运行。
(3)单机和联动试运行符合要求后，施工单位与建设单位、监理单位、设计单位、质量
监督部门办理工程及技术资料等相关交接手续。
第 157 页2025一建机电案例背诵点（默写本） 课程咨询微信：cms3619727 zz125929025
6、建筑给水排水与节水工程试运行
(2)污水管道及湿陷土、膨胀土、流沙地区等的雨水管道，必须经严密性试验合格后方
可投入运行。
(3)建筑中水、雨水回用、海水利用等非传统水源管道验收时，应逐段检查是否与生活
饮用水管道混接。
7、通风与空调工程试运行
(1)通风与空调系统安装完毕投入使用前，必须进行系统的试运行与调试，包括设备单
机试运行与调试、系统无生产负荷下的联合试运行与调试。
(2)试运行与调试前应具备下列条件：
(3)通风与空调系统试运行与调试应由施工单位负责，监理单位监督，供应商、设计单
位、建设单位等参与配合。试运行与调试也可委托给具有调试能力的其他单位实施。试
运行与调试应做好记录，并应提供完整的调试资料和报告。
(4)洁净空调系统试运行前应在新风、回风的吸入口处和粗、中效过滤器前设置临时用
过滤器，对系统进行保护，待系统稳定后再撤去。
8、建筑电气及智能化系统运行维护应建立资料管理制度
(1)运行维护资料应包含建筑电气及智能化系统的原始技术资料和动态管理资料。
(2)原始技术资料在该建筑电气及智能化系统使用期间应长期保存。
(3)动态管理资料的保存时间不应少于5年。
9、单机试运行的目的
单机试运行主要考核单台设备机械性能，检验动设备的制造、安装质量和设备性能等是
否符合规范和设计要求。
10、单机试运行安全技术措施
(1)安全措施
① 划定试运行区域，无关人员不得进入。
② 单机试运行必须包括保护性联锁和报警等自控装置。
(2)工艺技术措施
① 机械设备试运行前，应先完成所涉及的电气和操作控制系统调试、润滑系统调试、
液压系统调试、气动和冷却系统调试、加热系统调试、机械设备动作试验。
② 试运行系统与其他系统需要隔离时，应设置盲板。
③ 必须按照设备说明书、试运行方案和操作方法进行指挥和操作，严禁违章操作，防
止事故的发生。
④ 指定专人进行测试，并做好记录。
11、单机试运行后应处理的事项
① 切断电源和其他动力源。
② 放气、排水、排污和涂油防锈。
③ 对蓄势器和蓄势腔及机械设备内剩余压力应泄压。
④ 试运行后，应对润滑剂的清洁度进行检查，清洗过滤器；必要时更换新的润滑剂。
⑤ 拆除试运行中的临时装置或恢复临时拆卸的设备部件及附属装置。
⑥ 清理和清扫现场，将机械设备盖上防护罩。
⑦ 整理试运行各项记录。
第 158 页2025一建机电案例背诵点（默写本） 课程咨询微信：cms3619727 zz125929025
12、中间交接验收
(1)验收组织
① 承包单位应根据设计文件及有关国家标准规范的要求组织自检自改，在自查合格的
基础上，向建设单位提出中间交接申请。
② 专业监理工程师对工程进行全面检查，核实是否达到中间交接条件；经检查达到中
间交接条件后，总监理工程师在中间交接申请书上签字。
④ 建设单位确认情况：工艺、动力管道耐压试验和系统吹扫情况；静设备无损检测、
强度试验和清扫情况；动设备单机试运行情况；大型机组试运行和联锁保护情况； 电
气、仪表设备的联校情况；装置区临时设施的清理情况。
⑤ 建设单位确认装置区环境的安全状况。
⑥ 核查“三查四定”完成情况。
⑦ 建设单位组织施工单位、监理单位、设计单位及项目其他职能部门召开中间交接会
议，并分别在中间交接书上签字。
13、中间交接的内容
① 按设计内容对工程实物量核实交接。
② 工程质量的初评资料及有关调试记录的交审与验证。
③ 安装专用工具和剩余随机备件、材料的交接。
④ 工程尾项清理及完成时间的确认。
⑤ 随机技术资料的交接。
14、保 管
② 中间交接后的单项或装置应由建设单位或承担试运行的合同主体负责保管、使用、
维护，但不应解除施工方的施工责任，遗留的施工问题仍由施工方解决，并应按期限完
成。
15、联动试运行的主要范围及目的
(1)联动试运行的主要范围
单台设备(机组)或成套生产线及其辅助设施包括管路系统、电气系统、润滑系统、 液
压系统、气动系统、冷却系统、加热系统、自动控制系统、联锁系统、报警系统等。
(2)联动试运行目的
主要考核联动机组或整条生产线的电气联锁，检验设备全部性能和制造、安装质 量是
否符合规范和设计要求。
16、负荷试运行应符合的规定
(1)负荷试运行方案由建设单位组织生产部门和设计单位、施工单位共同编制，由建设
单位生产部门负责指挥和操作。合同另有规定时，按合同规定执行。
(2)负荷试运行必须统一指挥，严禁越级指挥，参加负荷试运行的人员必须遵守各项纪
律和有关制度，无证人员不得进入试运行区。
(3)安全联锁装置必须按设计文件的规定投用。因故停用时应经授权人批准，记录在案，
限期恢复，停用期间应派专人进行监护。
(4)必须按负荷试运行方案规定进行操作，循序渐进，实行监护操作制度。
第 159 页2025一建机电案例背诵点（默写本） 课程咨询微信：cms3619727 zz125929025
17、负荷试运行应符合的标准
(1)生产装置连续运行，生产出合格产品，一次投料负荷试运行成功。
(2)负荷试运行的主要控制点正点到达。
(3)不发生重大设备、操作、人身事故，不发生火灾和爆炸事故。
(4)环保设施做到“三同时”,不污染环境。
(5)负荷试运行不得超过试运行预算，经济效益好。
18、单位(子单位)工程验评的工作程序
(1)组成单位(子单位)工程的分部(子分部)工程施工完毕后，由施工单位组织有关部门
进行内部验评。内部验收合格后，向建设单位提交工程验收报告和完整的质量资料，请
建设单位组织相关单位验评。
(2)单位工程质量验收应由建设单位(项目)负责人组织施工(含分包单位)、设 计、监理
等单位(项目)负责人进行单位(子单位)工程验收。
19、单位(子单位)工程质量验收评定合格的标准
单位(子单位)工程质量验收，是建筑工程投入使用前的最后一次验收，也是最重要的一
次验收。其验收评定合格的标准有5个方面：
(1)构成单位工程的各分部工程质量均应验收合格。
(2)质量控制资料应完整、真实。
如建筑给水排水及供暖工程的质量控制资料主要有图纸会审记录、设计变更通知单、工
程洽商记录，原材料出厂合格证及进场检(试)验报告，管道、设备强度试验、 严密性
试验记录，隐蔽工程验收记录，系统清洗、灌水、通水、通球试验记录，施工记录，分
项、分部工程质量验收记录，新技术论证、备案及施工记录等。
(3)单位(子单位)工程所含分部工程有关安全、节能、环境保护和主要使用功 能的检验
资料应完整。
如电气工程的安全和功能检测资料有：照明全负荷试验记录，大型灯具牢固性试 验记
录，避雷接地电阻测试记录，线路、插座、开关接地检验记录。
(4)主要功能项目的抽查结果应符合国家现行强制性工程建设规范的规定。
主要使用功能的抽查目的是综合检验工程质量能否保证工程的功能，满足使用要求。这
项抽查检测多数还是复查性的和验收性的。
(5)观感质量验收应符合要求。
20、竣工验收要求
(1)建设工程项目已按要求完成；完成设计和合同约定的各项内容。
(2)有完整的技术资料和施工管理资料。有工程使用的主要建筑材料、建筑构配件和设
备的进场试验报告。
(3)已绘制竣工图；由勘察设计、施工、监理等单位分别签署的质量合格文件。
(4)施工单位向建设单位移交工程建设技术文件，并出具施工单位签署的工程质 量保修
书。
(5)工程监理单位按要求向建设单位移交监理文件。
(6)编制完成竣工决算报告。
(7)建设项目的档案资料齐全、完整，符合国家、省、市有关建设项目档案验收规定。
第 160 页2025一建机电案例背诵点（默写本） 课程咨询微信：cms3619727 zz125929025
21、一般项目验收
机组满带负荷试运行结束后，进行各项试运行指标的统计汇总、填表，机组 整套启动
试运行阶段的调试质量验收。办理工程移交生产的签字手续，签署“工程交工 证书”
或“机组移交生产交接书”。
22、专项验收
建设单位应向政府有关行政主管部门申请建设工程项目的专项验收。包括规划、 消防、
节能、环保、卫生、防雷、人防、绿化等。
(1)消防验收
① 建设工程项目的消防设施、安全设施及环境保护设施应与主体工程同时设计、同时
施工、同时投入生产和使用。消防验收应在建设工程项目投入试生产前完成。
环境保护设施验收
环境保护设施竣工验收，应当与主体工程竣工验收同时进行。需要进行试生产的 建设
项目，建设单位应当自建设项目投入试生产起 3个月内，向审批该项目环评报告的环保
行政主管部门，申请该建设项目环保设施竣工验收。分期建设、分期投产或者使用 的
建设项目，其相应的环保设施应当分期验收。环保设施经验收合格后，该建设项目方可
正式投产或使用。
23、建筑节能验收
① 建筑节能分部工程验收应由总监理工程师组织并主持，施工单位项目负责人、 项目
质量技术负责人和相关专业的负责人、质量检查员、施工员参加验收；施工单位的技术
质量部门负责人应参加验收；设计单位项目负责人及相关专业负责人应参加验收；主要
设备、材料供应商及分包单位负责人应参加验收。
② 建筑节能分部工程验收合格的条件包括：分项工程应全部合格。质量控制资料 应完
整，建筑节能分部工程验收资料应单独组卷。外墙节能构造现场实体检验结果应符 合
设计要求。建筑外窗气密性能现场实体检验结果应符合设计要求。供暖节能工程、通风
与空调节能工程、配电与照明节能工程安装调试完成后，应由建设单位委托具有相应资
质的检测机构进行系统节能性能检验并出具报告。受季节影响未进行的节能性能检验项
目，应在保修期内补做。建筑设备系统节能性能检测结果应合格。
24、单位(子单位)工程质量验收合格的规定
(1)单位(子单位)工程所含分部工程的质量应全部为合格。
(2)单位(子单位)工程的质量控制资料应齐全。
25、单位(子单位)工程控制资料检查记录
(1)相关记录表：施工现场质量管理检查记录；分项工程质量验收记录；分部工 程质量
验收记录；单位工程质量验收记录；单位工程质量控制资料检查记录。
(2)单位(子单位)工程质量控制资料检查记录表中的资料名称和份数应由施工 单位填
写。检查意见和检查人由建设(监理)单位填写。结论应由参加双方共同商定，建设单位
填写。记录表签字人：施工单位项目负责人，建设单位项目负责人(总监理工程师)。
(3)填写的主要内容：图纸会审、设计变更、协商记录、材料合格证及检验试验 报告、
施工记录、施工试验记录、观测记录、检测报告、隐蔽工程验收记录、试运行记 录、
质量事故处理记录、中间交接记录、竣工图、分部分项工程质量验收记录。检查意见为
“合格”或“不合格”。
第 161 页2025一建机电案例背诵点（默写本） 课程咨询微信：cms3619727 zz125929025
26、竣工结算编制依据
(1)工程合同(包括补充协议)。
(2)计价规范。
(3)已确认的工程量、结算合同价款及追加或扣减的合同价款。
(4)投标书及其附件(包含已标价工程量清单)。
(5)建设工程设计文件及相关资料。
(6)其他依据。
27、结算价款支付
(1)承包人应根据办结的竣工结算文件向发包人提交竣工结算价款支付申请，申请应包
括下列内容：
① 竣工结算合同价款总额。
② 累计已实际支付的合同价款。
③ 应预留的质量保证金。
④ 实际应支付的竣工结算价款金额。
第 162 页2025一建机电案例背诵点（默写本） 课程咨询微信：cms3619727 zz125929025
第 16 章 机电工程运维与保修管理
1、机电工程项目运行人员的工作内容：
① 设备的检查。
② 设备的润滑和清洁。
③ 设备的紧固。
2、大型复杂系统宜通过建筑信息模型(BIM)、系统设备运维平台进行管理。
① 利用BIM 平台进行信息动态显示与查询分析，为运维人员提供设备故障发生后的应
急管理平台，省去重复的查找图纸和校对图纸工作。
② 运维人员可以通过此功能模块，快速扫描和查询设备的详细信息、定位故障设备的
上下游构件，指导运维人员快速准确地排除设备故障。此外，该功能还能为运维人员提
供预案分析，如总阀控制后将影响其他哪些设备，基于知识库智能提示运维人员应该辅
以何种措施，解决当前问题。
3、系统维护工作包括常规维护保养和定期维护保养。
① 常规维护保养。日常开展的维护保养工作，主要包括系统运行效果检查、设备 运行
状态检查、安全检查以及日常清理工作。
② 定期维护保养。定期开展的维护保养工作，一般半年或一年一次，通常在系统运行
的淡季进行，主要包括系统重要功能及效果的检测、易损部件的更换及设备的全面清
理 。
4、工程保修的责任范围
(1)建设工程在保修范围和保修期限内发生质量问题时，施工单位应当履行保修义务，
并对造成的损失承担施工方责任的赔偿。总承包单位依法将建设工程分包给其他单位的，
分包单位应当按照分包合同的约定对其分包工程的质量向总承包单位负责，总 承包单
位与分包单位对分包工程的质量承担连带责任。
(2)对保修期和保修范围内发生的质量问题，应先由建设单位组织设计、施工等单位分
析质量问题的原因，确定保修方案，由施工单位负责保修。对质量问题的原因分析应实
事求是，科学分析，分清责任，由责任方承担相应的经济赔偿。
① 质量问题确实是由于施工单位的施工责任或施工质量不良造成的，施工单位负责修
理并承担修理费用。
② 质量问题是由双方的责任造成的，应协商解决，商定各自的经济责任，由施工 单位
负责修理。
③ 质量问题是由于建设单位提供的设备、材料等质量不良造成的，应由建设单位 承担
修理费用，施工单位协助修理。
④ 质量问题发生是因建设单位(用户)责任，修理费用或者重建费用由建设单位 负担。
⑤ 涉外工程的修理按合同规定执行，经济责任按以上原则处理。
5、工程保修期限
(1)建设工程中安装工程在正常使用条件下的最低保修期限为：
①建设工程的保修期自竣工验收合格之日起计算。
②电气管线、给水排水管道、设备安装工程保修期为2年。
第 163 页2025一建机电案例背诵点（默写本） 课程咨询微信：cms3619727 zz125929025
③ 供热和供冷系统为2个供暖期、供冷期。
④ 其他项目的保修期由发包单位与承包单位约定。
6、保修证书的内容主要包括：工程简况，设备使用管理要求，保修范围和内容，保修
期限、保修情况记录(空白),保修说明，保修单位名称、地址、电话、联系人等。
7、工程回访计划主要的工作内容：主管回访保修业务的部门；回访保修的执行 单位；
回访的对象(发包人或使用人)及其工程名称；回访时间安排和主要内容；回访 工程的
保修期限等。
8、工程回访的参加人员和回访时间
(1)工程回访参加人员：由项目负责人、技术、质量、经营等有关方面人员组成。
(2)工程回访时间： 一般在保修期内分阶段进行，必要时可根据需要随时进行回访。
9、工程回访的方式
1)季节性回访
(1)冬季回访，如冬季回访锅炉房及供暖系统运行情况。
(2)夏季回访，如夏季回访通风空调制冷系统运行情况。
2)技术性回访
(1)主要了解在工程施工过程中所采用的新材料、新技术、新工艺、新设备等的技术性
能和使用后的效果，发现问题及时加以补救和解决。
(2)总结经验，获取科学依据，不断改进完善，为进一步推广创造条件。这类回访可定
期也可不定期地进行。
3)保修期满前的回访
一般是在保修即将届满前进行回访。
4)信息传递方式回访
采用邮件、电话、传真或电子信箱等。
5)座谈会方式回访
由建设单位组织座谈会或意见听取会。
6)巡回式回访
查看机电安装工程使用或投入生产后的运转情况。
第 164 页
