2025年一级建造师
机电工程管理与实务
识图班
主讲老师：刘忠海课程咨询:zz125929025 抖音+视频号搜索：忠海机电
第一章 专业技术第一节 测量技术 课程咨询:zz125929025 抖音+视频号搜索：忠海机电
一 、单体设备第一节 测量技术 课程咨询:zz125929025 抖音+视频号搜索：忠海机电

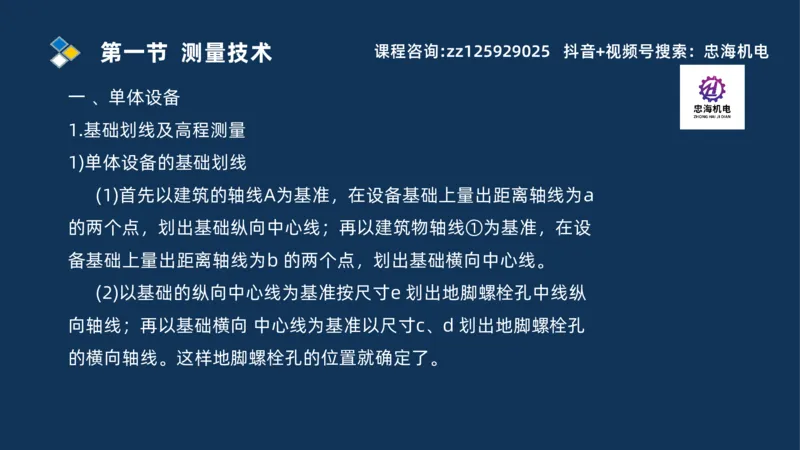

一 、单体设备

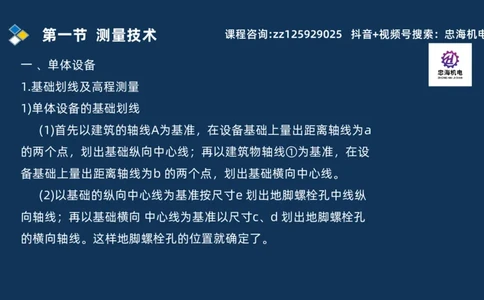

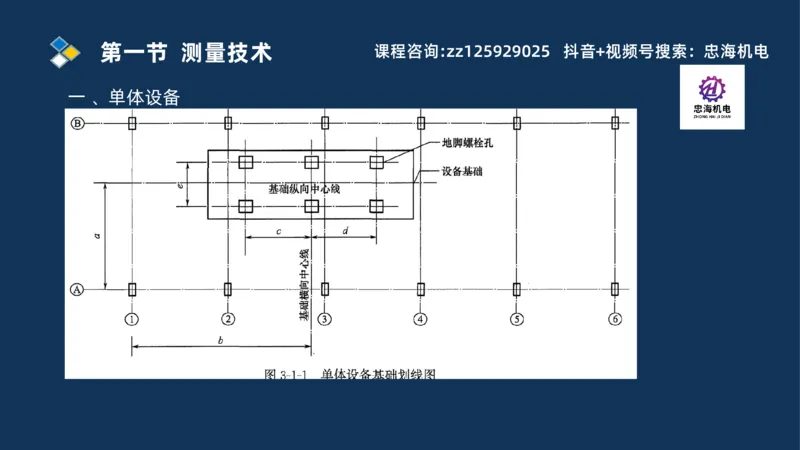

1.基础划线及高程测量

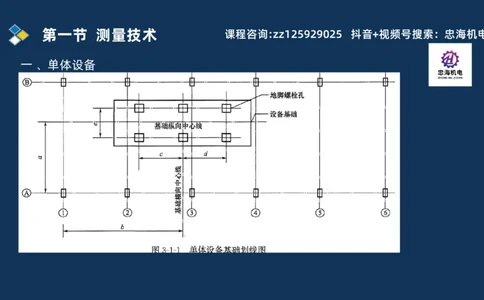

1)单体设备的基础划线
(1)首先以建筑的轴线A为基准，在设备基础上量出距离轴线为a
的两个点，划出基础纵向中心线；再以建筑物轴线①为基准，在设
备基础上量出距离轴线为b 的两个点，划出基础横向中心线。
(2)以基础的纵向中心线为基准按尺寸e 划出地脚螺栓孔中线纵
向轴线；再以基础横向 中心线为基准以尺寸c、d 划出地脚螺栓孔
的横向轴线。这样地脚螺栓孔的位置就确定了。第一节 测量技术 课程咨询:zz125929025 抖音+视频号搜索：忠海机电
二 、连续生产设备
1.基础划线
以玻璃炉窑为例说明连续生产设备基础划线，如图3-1-7所示。第一节 测量技术 课程咨询:zz125929025 抖音+视频号搜索：忠海机电
二 、连续生产设备第一节 测量技术 课程咨询:zz125929025 抖音+视频号搜索：忠海机电
二 、连续生产设备

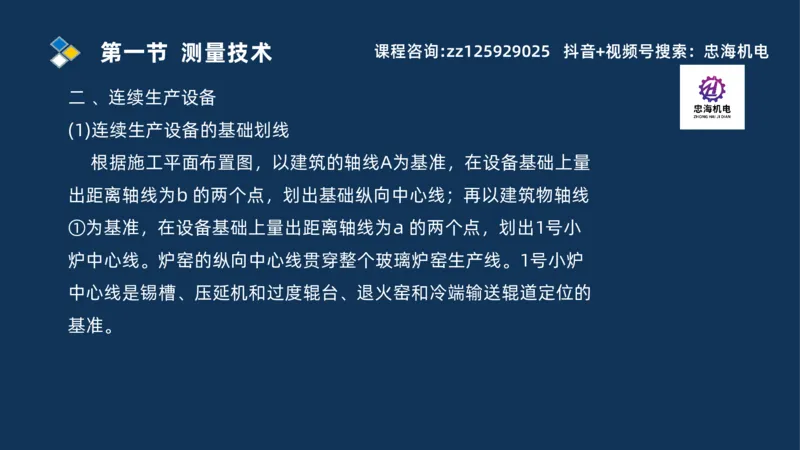

(1)连续生产设备的基础划线
根据施工平面布置图，以建筑的轴线A为基准，在设备基础上量
出距离轴线为b 的两个点，划出基础纵向中心线；再以建筑物轴线
①为基准，在设备基础上量出距离轴线为a 的两个点，划出1号小
炉中心线。炉窑的纵向中心线贯穿整个玻璃炉窑生产线。1号小炉
中心线是锡槽、压延机和过度辊台、退火窑和冷端输送辊道定位的
基准。第二节 焊接技术 课程咨询:zz125929025 抖音+视频号搜索：忠海机电

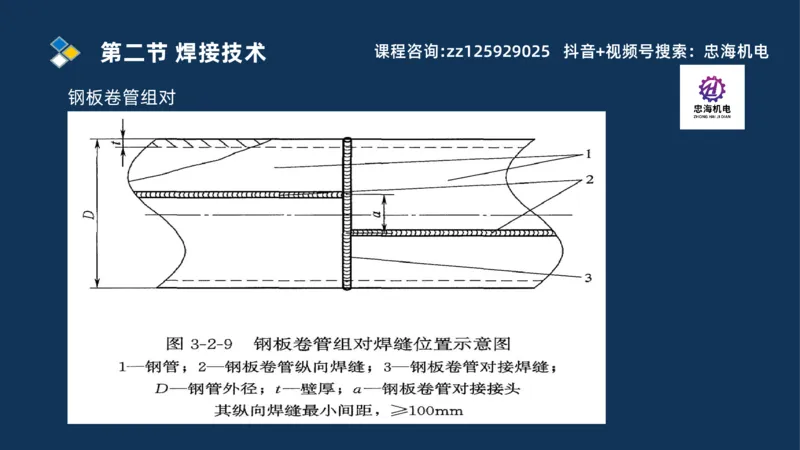

钢板卷管组对
钢板卷管组对时，相邻两节间纵向焊缝间距应大于壁厚的3倍
，且不应小于100mm; 卷管的纵向焊缝应置于易检修的位置，且
不宜在底部。有加固环、板的卷管，加固环、板的对接焊缝应与管
子纵向焊缝错开，其间距不应小于100mm, 加固环、板距卷管的
环焊缝不应小于50mm, 如图3-2-9所示。第二节 焊接技术 课程咨询:zz125929025 抖音+视频号搜索：忠海机电
钢板卷管组对第二节 焊接技术 课程咨询:zz125929025 抖音+视频号搜索：忠海机电

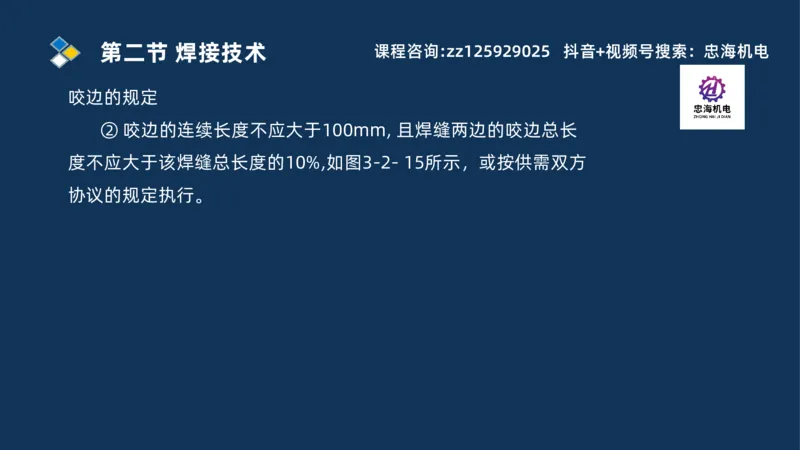

咬边的规定第二节 焊接技术 课程咨询:zz125929025 抖音+视频号搜索：忠海机电
咬边的规定

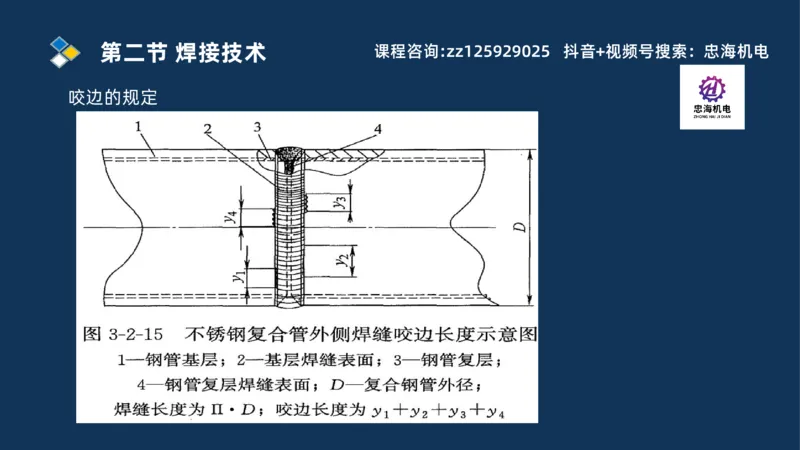

② 咬边的连续长度不应大于100mm, 且焊缝两边的咬边总长
度不应大于该焊缝总长度的10%,如图3-2- 15所示，或按供需双方
协议的规定执行。第三节 起重技术 课程咨询:zz125929025 抖音+视频号搜索：忠海机电
吊装工艺计算书
吊装工艺计算书包括主起重机和辅助起重机受力分配计算、吊
装安全距离核算、吊耳强度核算、吊索吊具安全系数核算等内容。第三节 起重技术 课程咨询:zz125929025 抖音+视频号搜索：忠海机电

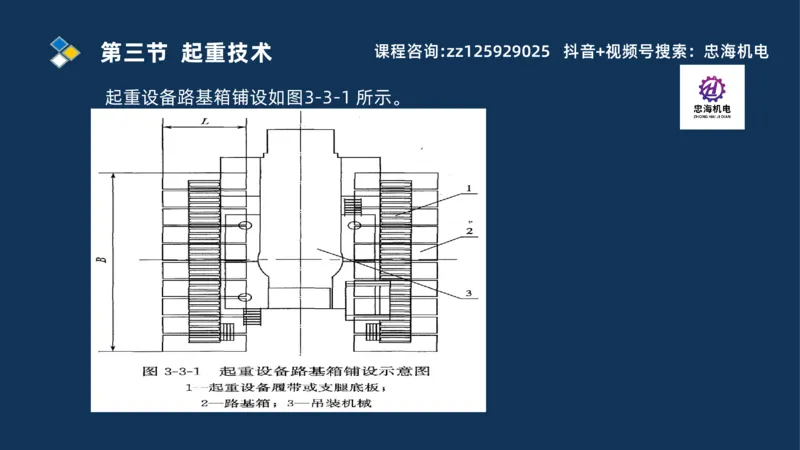

起重设备路基箱铺设如图3-3-1 所示。第三节 起重技术 课程咨询:zz125929025 抖音+视频号搜索：忠海机电

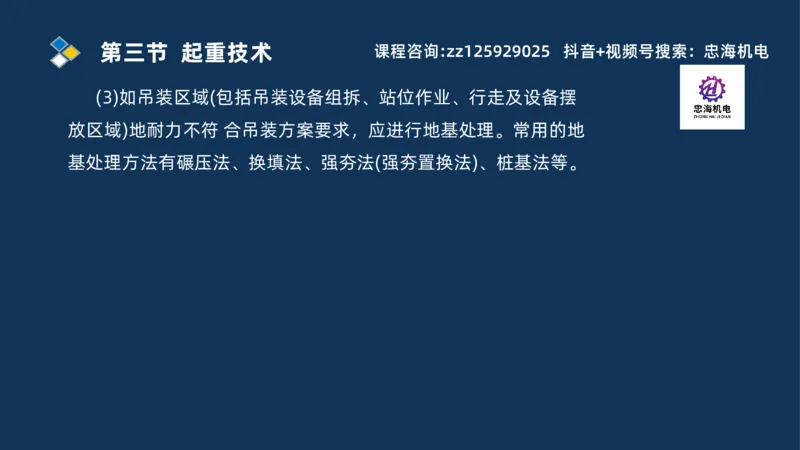

(3)如吊装区域(包括吊装设备组拆、站位作业、行走及设备摆
放区域)地耐力不符 合吊装方案要求，应进行地基处理。常用的地
基处理方法有碾压法、换填法、强夯法(强夯置换法)、桩基法等。第三节 起重技术 课程咨询:zz125929025 抖音+视频号搜索：忠海机电

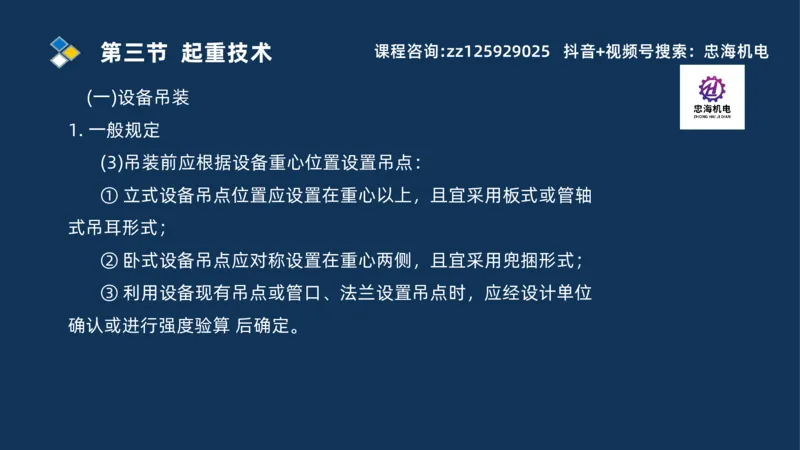

(一)设备吊装
1. 一般规定
(3)吊装前应根据设备重心位置设置吊点：
① 立式设备吊点位置应设置在重心以上，且宜采用板式或管轴
式吊耳形式；
② 卧式设备吊点应对称设置在重心两侧，且宜采用兜捆形式；
③ 利用设备现有吊点或管口、法兰设置吊点时，应经设计单位
确认或进行强度验算 后确定。第三节 起重技术 课程咨询:zz125929025 抖音+视频号搜索：忠海机电

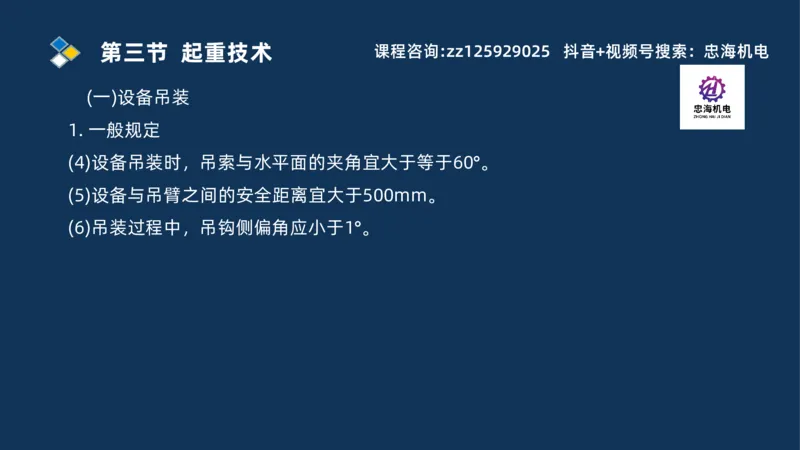

(一)设备吊装
1. 一般规定
(4)设备吊装时，吊索与水平面的夹角宜大于等于60°。
(5)设备与吊臂之间的安全距离宜大于500mm。
(6)吊装过程中，吊钩侧偏角应小于1°。第三节 起重技术 课程咨询:zz125929025 抖音+视频号搜索：忠海机电第三节 起重技术 课程咨询:zz125929025 抖音+视频号搜索：忠海机电

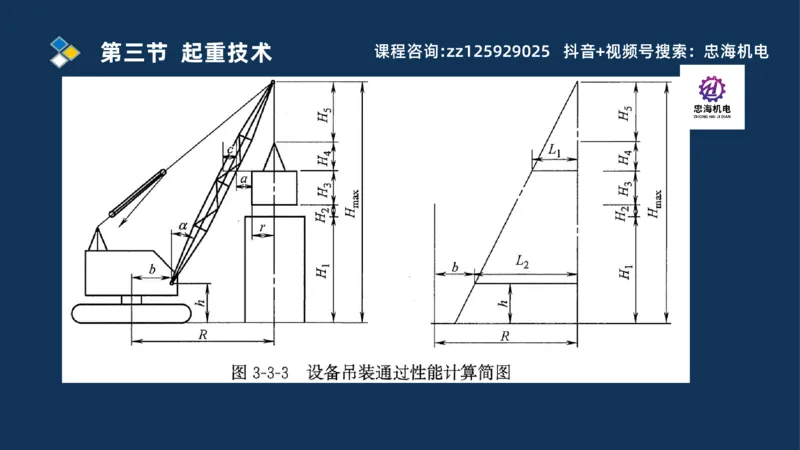

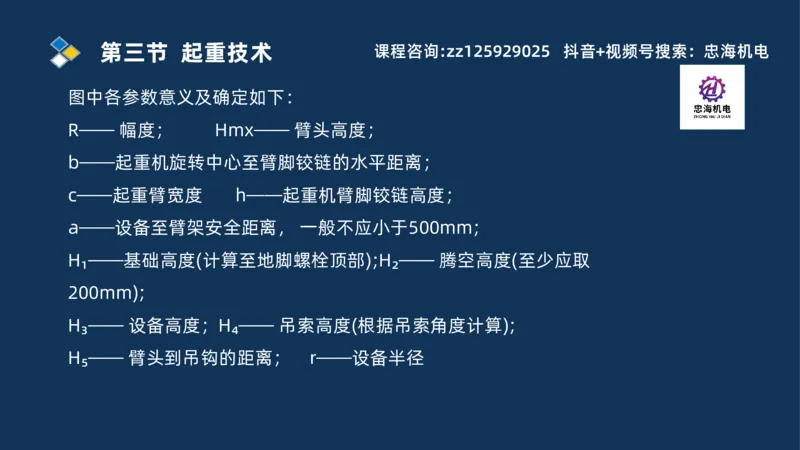

图中各参数意义及确定如下：
R—— 幅度； Hmx—— 臂头高度；
b——起重机旋转中心至臂脚铰链的水平距离；
c——起重臂宽度 h——起重机臂脚铰链高度；
a——设备至臂架安全距离， 一般不应小于500mm;
H₁——基础高度(计算至地脚螺栓顶部);H₂—— 腾空高度(至少应取
200mm);
H₃—— 设备高度；H₄—— 吊索高度(根据吊索角度计算);
H₅—— 臂头到吊钩的距离； r——设备半径课程咨询:zz125929025 抖音+视频号搜索：忠海机电
第二章 建筑机电工程安装第四节 建筑管道工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电第四节 建筑管道工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电

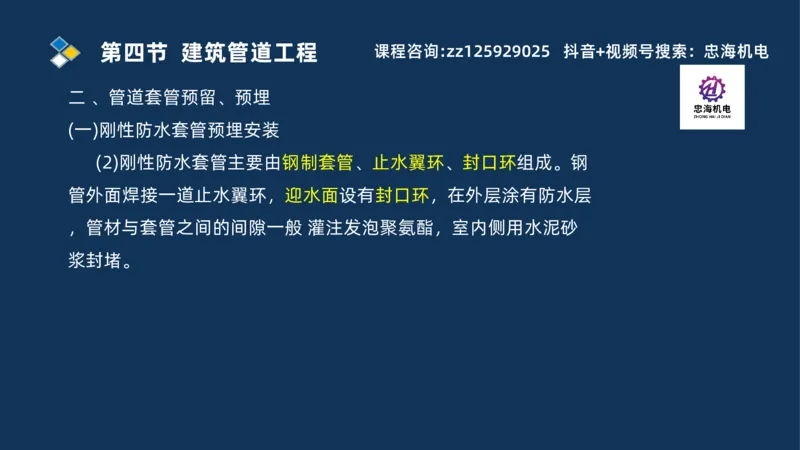

二 、管道套管预留、预埋

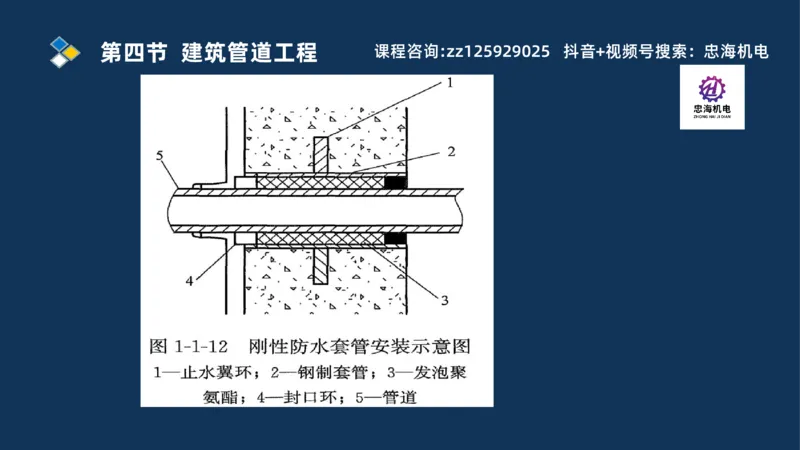

(一)刚性防水套管预埋安装
(2)刚性防水套管主要由钢制套管、止水翼环、封口环组成。钢
管外面焊接一道止水翼环，迎水面设有封口环，在外层涂有防水层
，管材与套管之间的间隙一般 灌注发泡聚氨酯，室内侧用水泥砂
浆封堵。第四节 建筑管道工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电
二 、管道套管预留、预埋

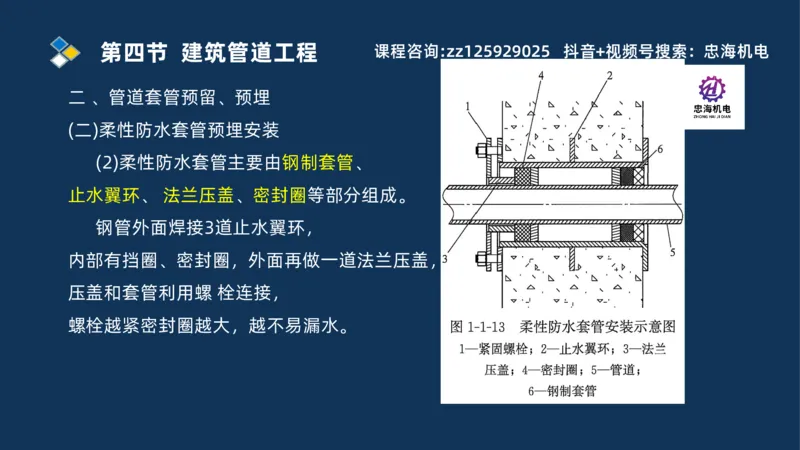

(二)柔性防水套管预埋安装
(2)柔性防水套管主要由钢制套管、
止水翼环、 法兰压盖、密封圈等部分组成。
钢管外面焊接3道止水翼环，
内部有挡圈、密封圈，外面再做一道法兰压盖，
压盖和套管利用螺 栓连接，
螺栓越紧密封圈越大，越不易漏水。第四节 建筑管道工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电

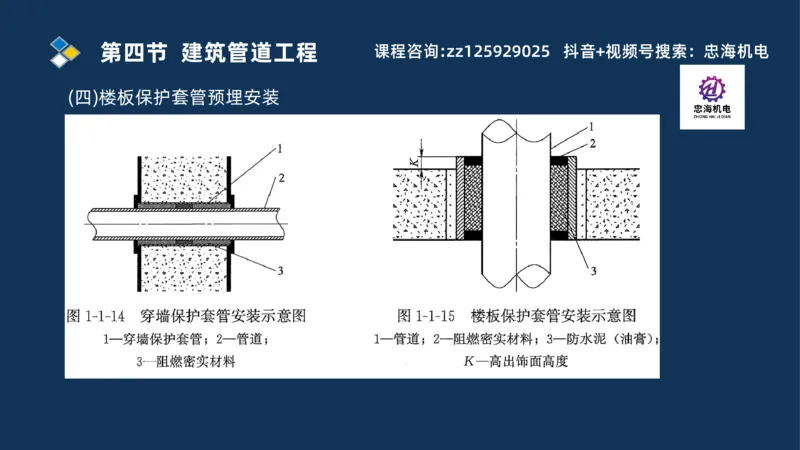

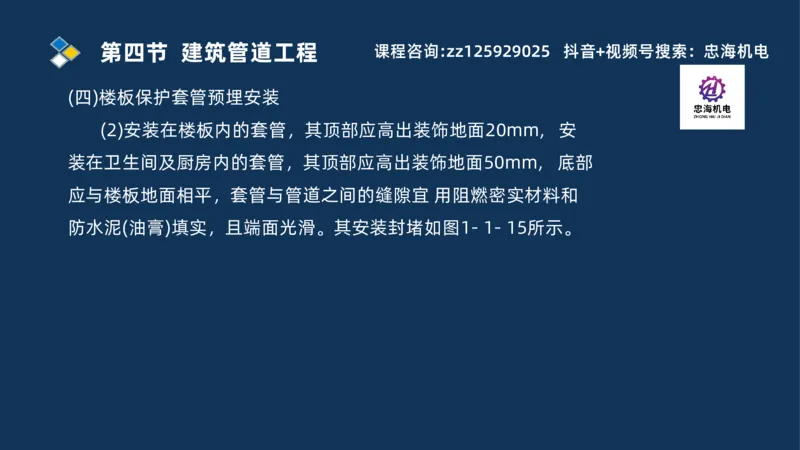

(四)楼板保护套管预埋安装
(2)安装在楼板内的套管，其顶部应高出装饰地面20mm, 安
装在卫生间及厨房内的套管，其顶部应高出装饰地面50mm, 底部
应与楼板地面相平，套管与管道之间的缝隙宜 用阻燃密实材料和
防水泥(油膏)填实，且端面光滑。其安装封堵如图1- 1- 15所示。第四节 建筑管道工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电
(四)楼板保护套管预埋安装第四节 建筑管道工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电

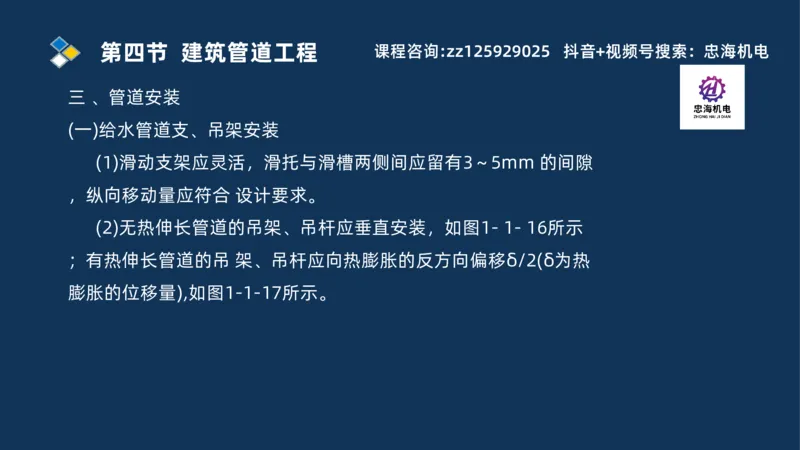

三 、管道安装
(一)给水管道支、吊架安装
(1)滑动支架应灵活，滑托与滑槽两侧间应留有3～5mm 的间隙
，纵向移动量应符合 设计要求。
(2)无热伸长管道的吊架、吊杆应垂直安装，如图1- 1- 16所示
；有热伸长管道的吊 架、吊杆应向热膨胀的反方向偏移δ/2(δ为热
膨胀的位移量),如图1-1-17所示。第四节 建筑管道工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电

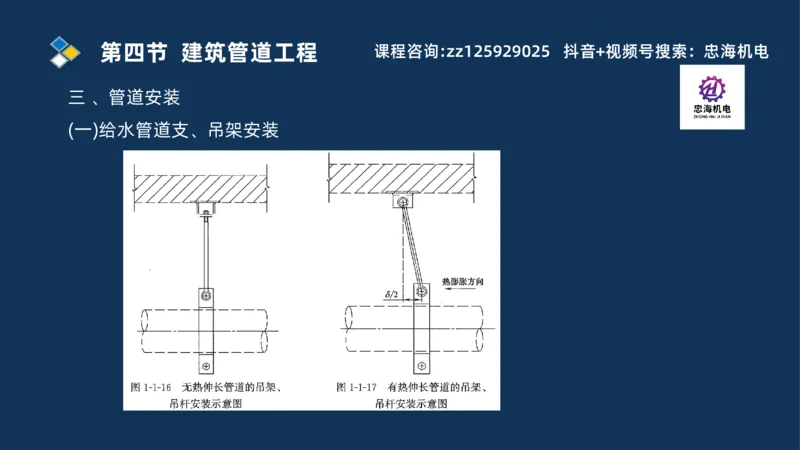

三 、管道安装
(一)给水管道支、吊架安装第四节 建筑管道工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电

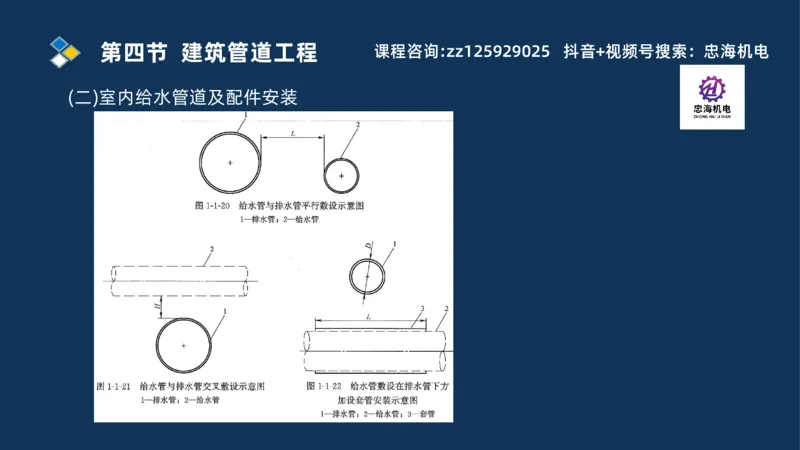

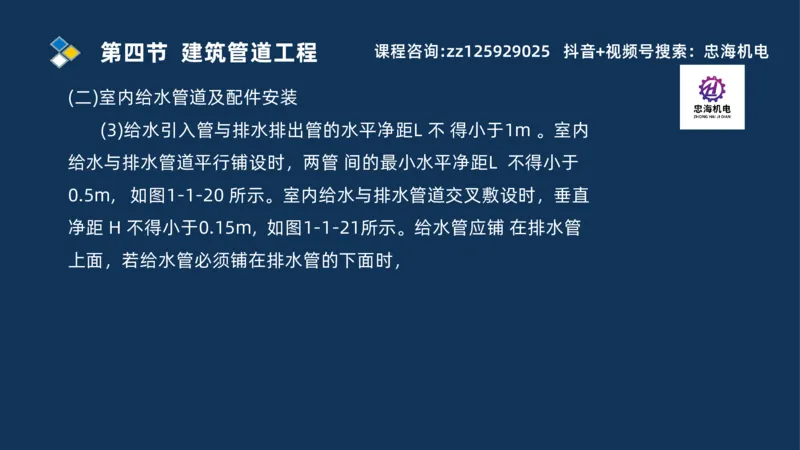

(二)室内给水管道及配件安装
(3)给水引入管与排水排出管的水平净距L 不 得小于1m 。室内
给水与排水管道平行铺设时，两管 间的最小水平净距L 不得小于
0.5m, 如图1-1-20 所示。室内给水与排水管道交叉敷设时，垂直
净距 H 不得小于0.15m, 如图1-1-21所示。给水管应铺 在排水管
上面，若给水管必须铺在排水管的下面时，第四节 建筑管道工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电
(二)室内给水管道及配件安装第四节 建筑管道工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电

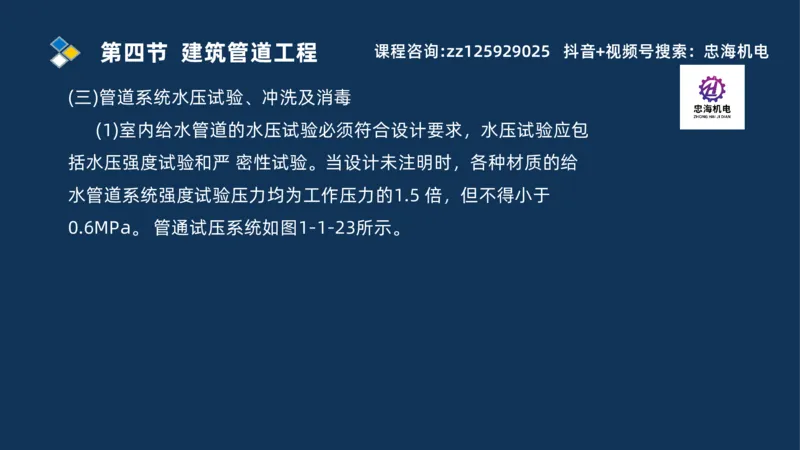

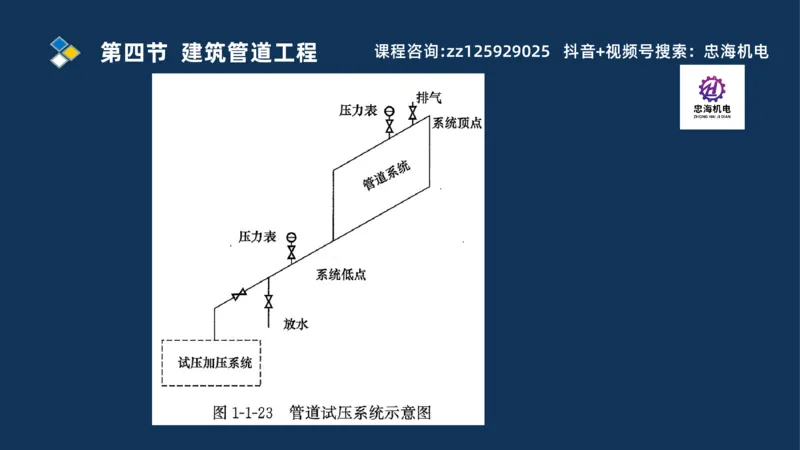

(三)管道系统水压试验、冲洗及消毒
(1)室内给水管道的水压试验必须符合设计要求，水压试验应包
括水压强度试验和严 密性试验。当设计未注明时，各种材质的给
水管道系统强度试验压力均为工作压力的1.5 倍，但不得小于
0.6MPa。 管通试压系统如图1-1-23所示。第四节 建筑管道工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电第四节 建筑管道工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电

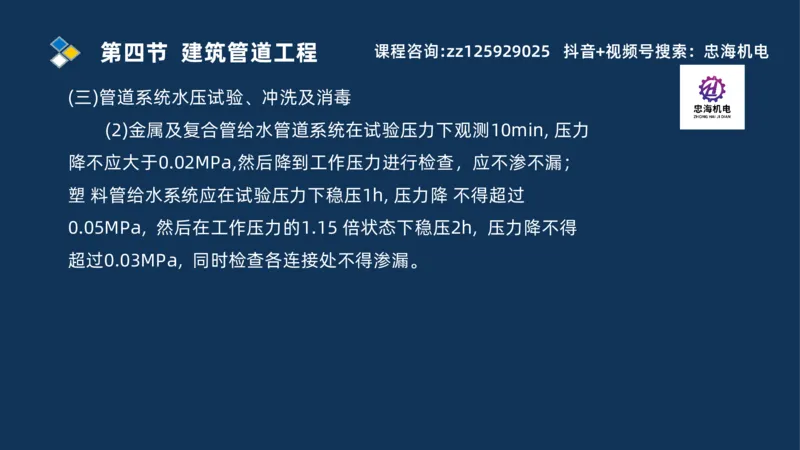

(三)管道系统水压试验、冲洗及消毒
(2)金属及复合管给水管道系统在试验压力下观测10min, 压力
降不应大于0.02MPa,然后降到工作压力进行检查，应不渗不漏；
塑 料管给水系统应在试验压力下稳压1h, 压力降 不得超过
0.05MPa, 然后在工作压力的1.15 倍状态下稳压2h, 压力降不得
超过0.03MPa, 同时检查各连接处不得渗漏。第四节 建筑管道工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电

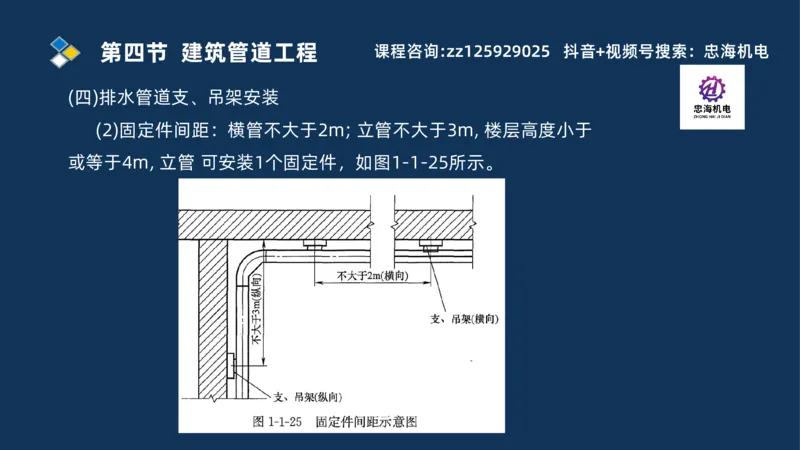

(四)排水管道支、吊架安装
(2)固定件间距：横管不大于2m; 立管不大于3m, 楼层高度小于
或等于4m, 立管 可安装1个固定件，如图1-1-25所示。第四节 建筑管道工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电

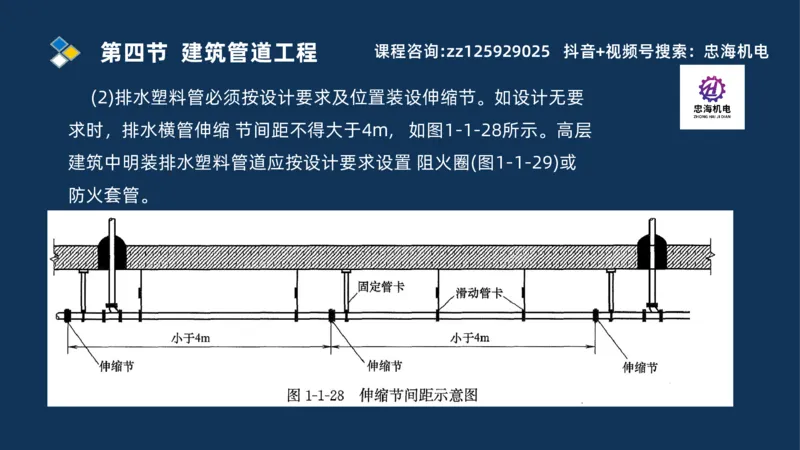

(2)排水塑料管必须按设计要求及位置装设伸缩节。如设计无要
求时，排水横管伸缩 节间距不得大于4m, 如图1-1-28所示。高层
建筑中明装排水塑料管道应按设计要求设置 阻火圈(图1-1-29)或
防火套管。第四节 建筑管道工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电

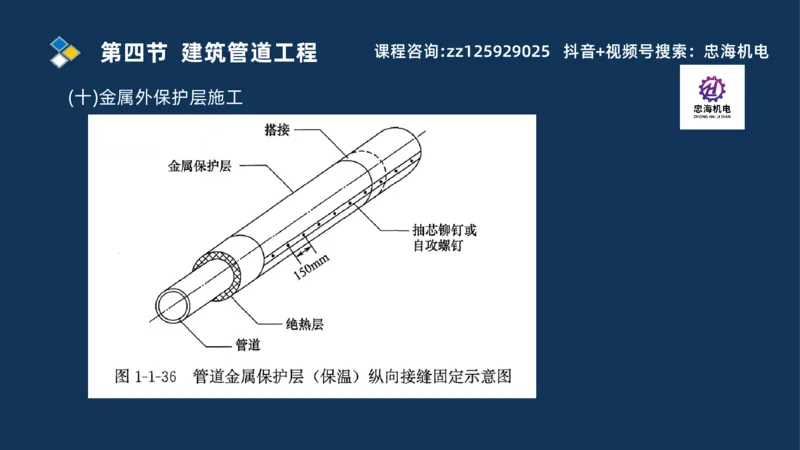

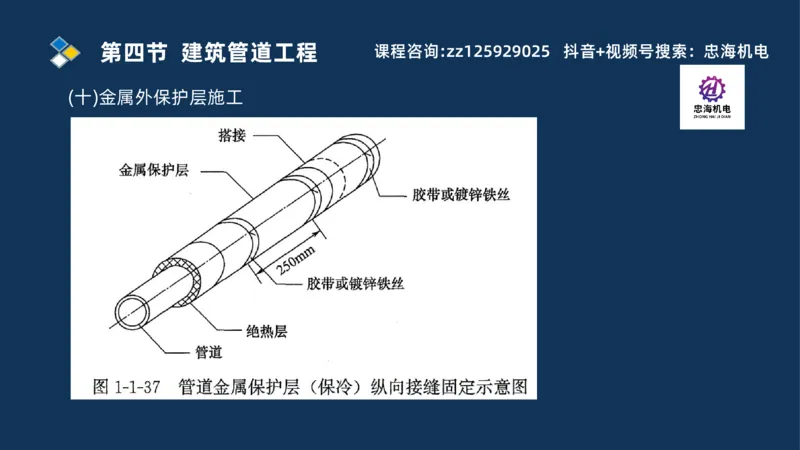

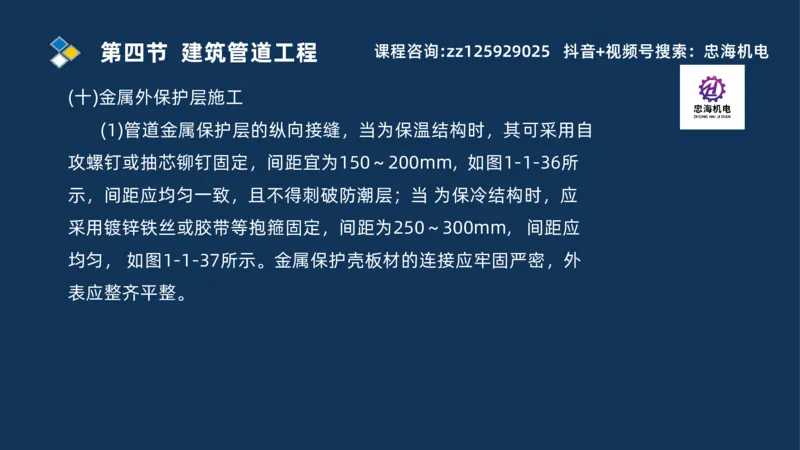

(十)金属外保护层施工
(1)管道金属保护层的纵向接缝，当为保温结构时，其可采用自
攻螺钉或抽芯铆钉固定，间距宜为150～200mm, 如图1-1-36所
示，间距应均匀一致，且不得刺破防潮层；当 为保冷结构时，应
采用镀锌铁丝或胶带等抱箍固定，间距为250～300mm, 间距应
均匀， 如图1-1-37所示。金属保护壳板材的连接应牢固严密，外
表应整齐平整。第四节 建筑管道工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电
(十)金属外保护层施工第四节 建筑管道工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电
(十)金属外保护层施工第四节 建筑管道工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电

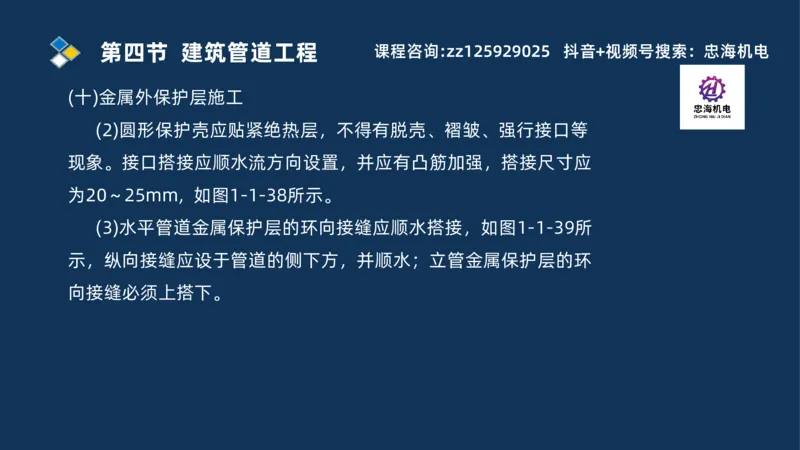

(十)金属外保护层施工

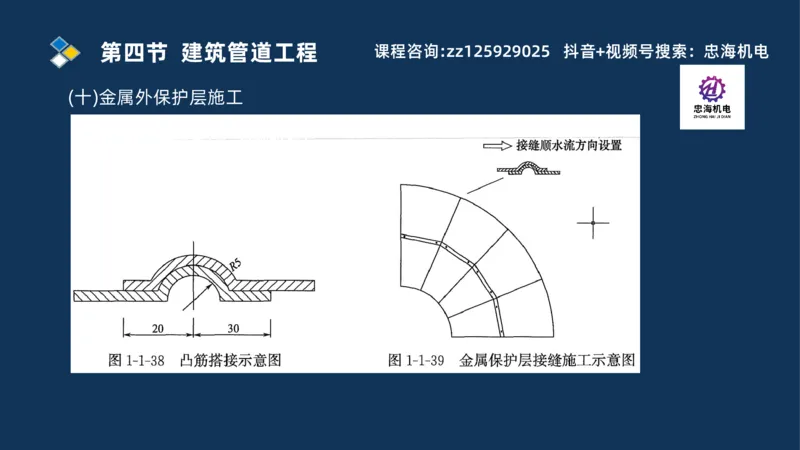

(2)圆形保护壳应贴紧绝热层，不得有脱壳、褶皱、强行接口等
现象。接口搭接应顺水流方向设置，并应有凸筋加强，搭接尺寸应
为20～25mm, 如图1-1-38所示。
(3)水平管道金属保护层的环向接缝应顺水搭接，如图1-1-39所
示，纵向接缝应设于管道的侧下方，并顺水；立管金属保护层的环
向接缝必须上搭下。第四节 建筑管道工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电
(十)金属外保护层施工第四节 建筑管道工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电

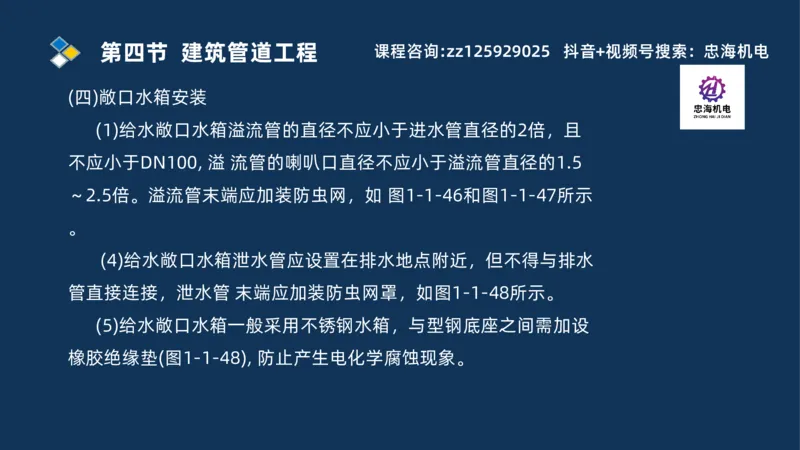

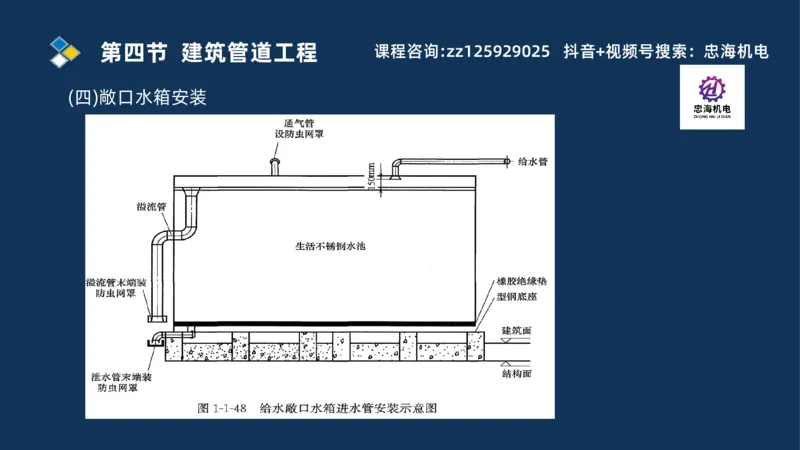

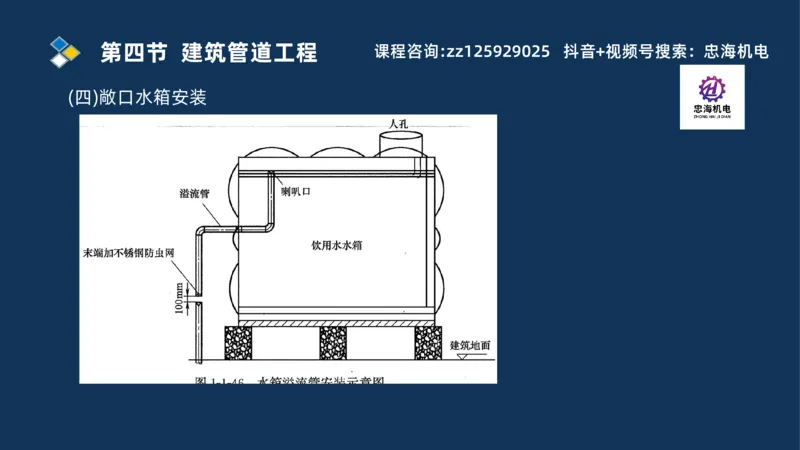

(四)敞口水箱安装
(1)给水敞口水箱溢流管的直径不应小于进水管直径的2倍，且
不应小于DN100, 溢 流管的喇叭口直径不应小于溢流管直径的1.5
～2.5倍。溢流管末端应加装防虫网，如 图1-1-46和图1-1-47所示
。
(4)给水敞口水箱泄水管应设置在排水地点附近，但不得与排水
管直接连接，泄水管 末端应加装防虫网罩，如图1-1-48所示。
(5)给水敞口水箱一般采用不锈钢水箱，与型钢底座之间需加设
橡胶绝缘垫(图1-1-48), 防止产生电化学腐蚀现象。第四节 建筑管道工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电
(四)敞口水箱安装第四节 建筑管道工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电
(四)敞口水箱安装第四节 建筑管道工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电

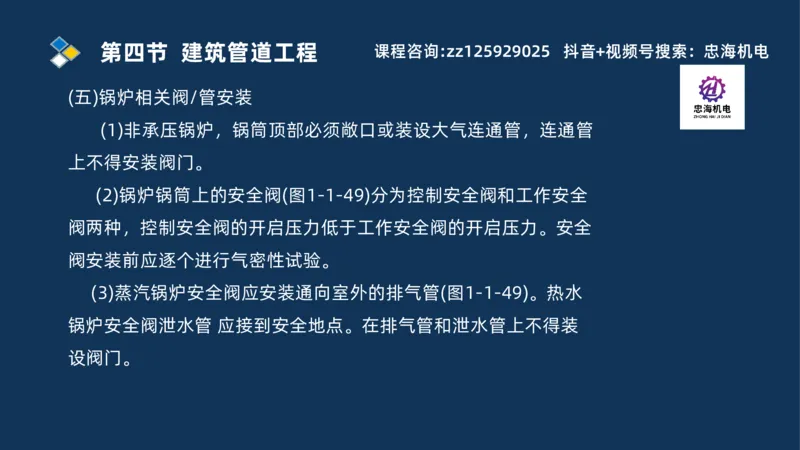

(五)锅炉相关阀/管安装
(1)非承压锅炉，锅筒顶部必须敞口或装设大气连通管，连通管
上不得安装阀门。
(2)锅炉锅筒上的安全阀(图1-1-49)分为控制安全阀和工作安全
阀两种，控制安全阀的开启压力低于工作安全阀的开启压力。安全
阀安装前应逐个进行气密性试验。
(3)蒸汽锅炉安全阀应安装通向室外的排气管(图1-1-49)。热水
锅炉安全阀泄水管 应接到安全地点。在排气管和泄水管上不得装
设阀门。第四节 建筑管道工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电
(五)锅炉相关阀/管安装第五节 建筑电气工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电

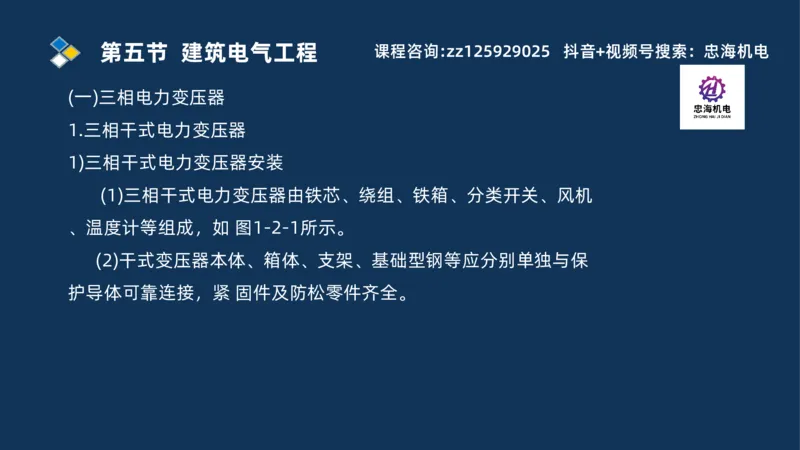

(一)三相电力变压器
1.三相干式电力变压器
1)三相干式电力变压器安装

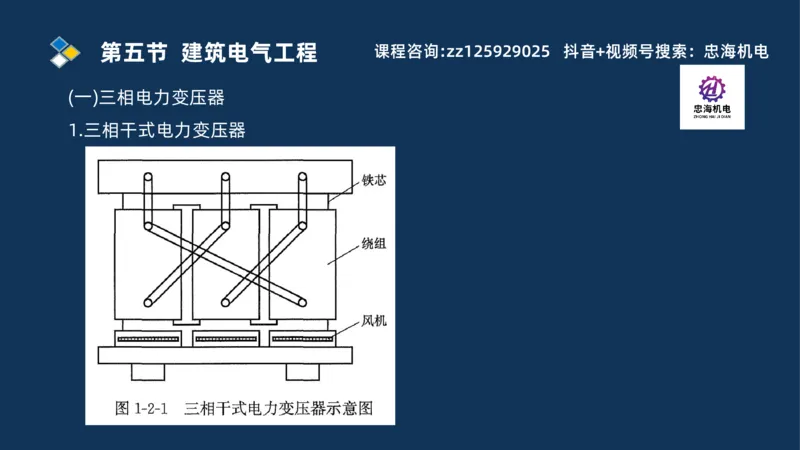

(1)三相干式电力变压器由铁芯、绕组、铁箱、分类开关、风机
、温度计等组成，如 图1-2-1所示。
(2)干式变压器本体、箱体、支架、基础型钢等应分别单独与保
护导体可靠连接，紧 固件及防松零件齐全。第五节 建筑电气工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电
(一)三相电力变压器
1.三相干式电力变压器第五节 建筑电气工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电

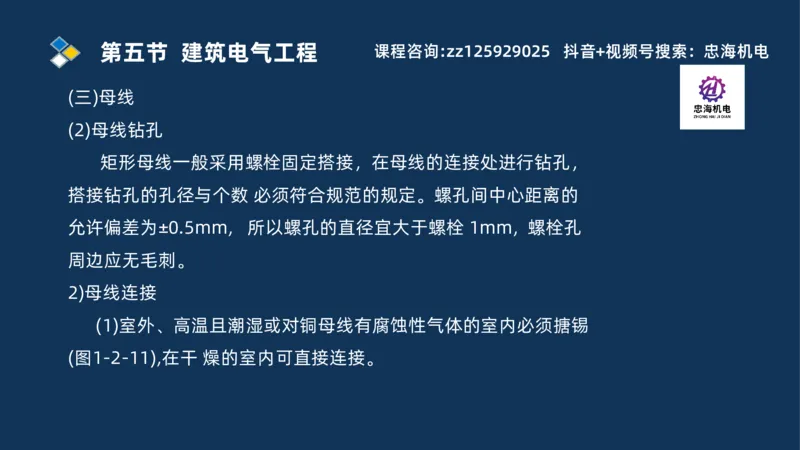

(三)母线
(2)母线钻孔
矩形母线一般采用螺栓固定搭接，在母线的连接处进行钻孔，
搭接钻孔的孔径与个数 必须符合规范的规定。螺孔间中心距离的
允许偏差为±0.5mm, 所以螺孔的直径宜大于螺栓 1mm, 螺栓孔
周边应无毛刺。
2)母线连接

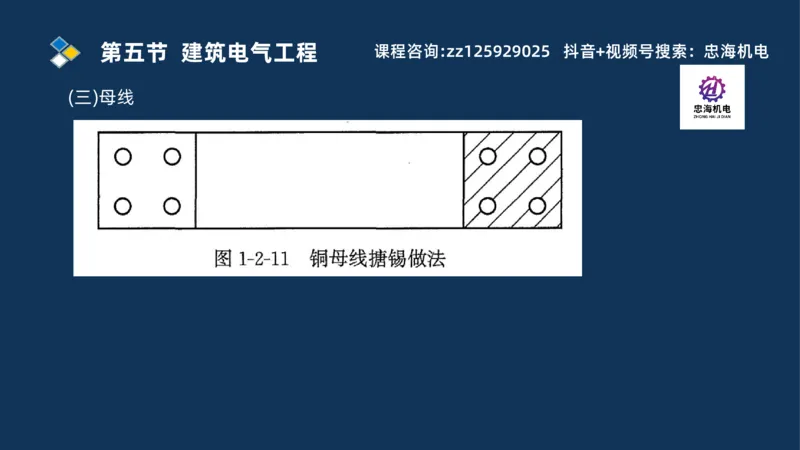

(1)室外、高温且潮湿或对铜母线有腐蚀性气体的室内必须搪锡
(图1-2-11),在干 燥的室内可直接连接。第五节 建筑电气工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电
(三)母线第五节 建筑电气工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电
(三)母线

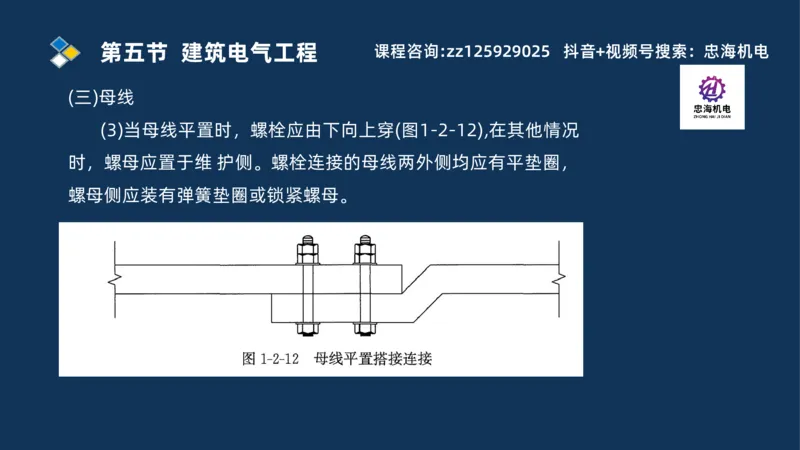

(3)当母线平置时，螺栓应由下向上穿(图1-2-12),在其他情况
时，螺母应置于维 护侧。螺栓连接的母线两外侧均应有平垫圈，
螺母侧应装有弹簧垫圈或锁紧螺母。第五节 建筑电气工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电

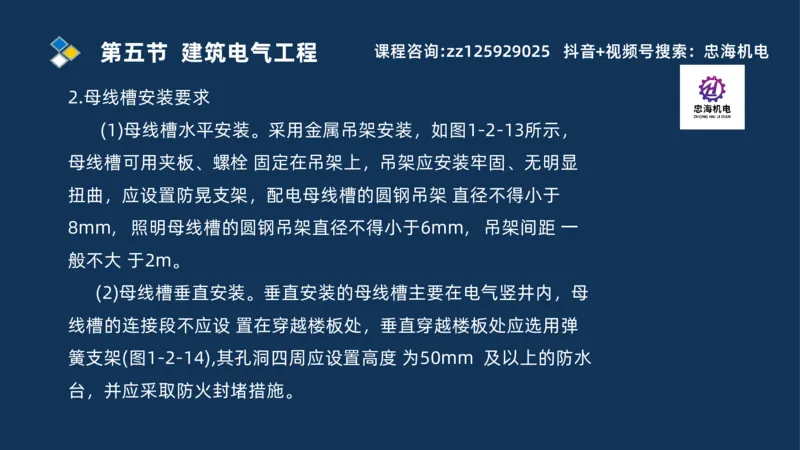

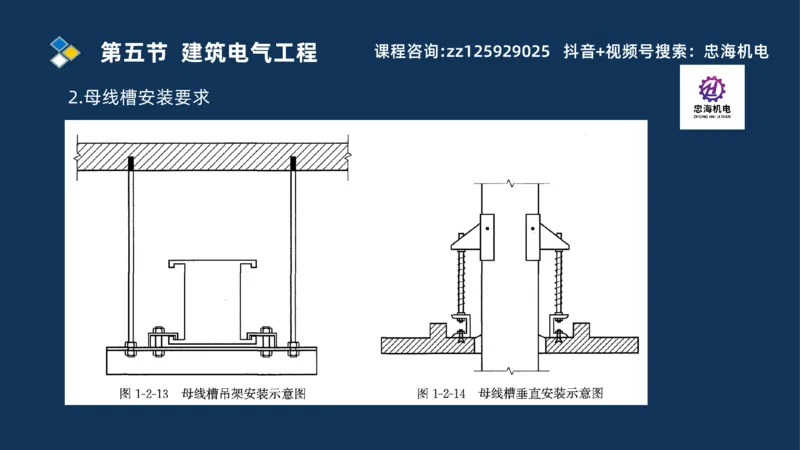

2.母线槽安装要求
(1)母线槽水平安装。采用金属吊架安装，如图1-2-13所示，
母线槽可用夹板、螺栓 固定在吊架上，吊架应安装牢固、无明显
扭曲，应设置防晃支架，配电母线槽的圆钢吊架 直径不得小于
8mm, 照明母线槽的圆钢吊架直径不得小于6mm, 吊架间距 一
般不大 于2m。
(2)母线槽垂直安装。垂直安装的母线槽主要在电气竖井内，母
线槽的连接段不应设 置在穿越楼板处，垂直穿越楼板处应选用弹
簧支架(图1-2-14),其孔洞四周应设置高度 为50mm 及以上的防水
台，并应采取防火封堵措施。第五节 建筑电气工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电
2.母线槽安装要求第五节 建筑电气工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电

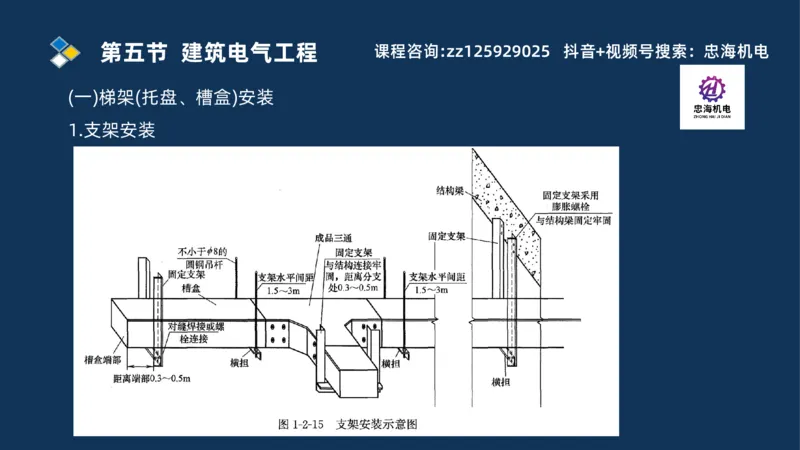

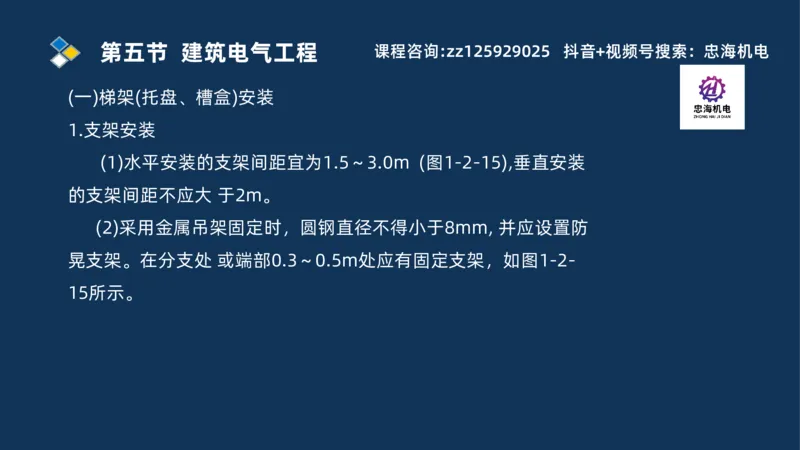

(一)梯架(托盘、槽盒)安装
1.支架安装
(1)水平安装的支架间距宜为1.5～3.0m (图1-2-15),垂直安装
的支架间距不应大 于2m。
(2)采用金属吊架固定时，圆钢直径不得小于8mm, 并应设置防
晃支架。在分支处 或端部0.3～0.5m处应有固定支架，如图1-2-
15所示。第五节 建筑电气工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电
(一)梯架(托盘、槽盒)安装
1.支架安装第五节 建筑电气工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电

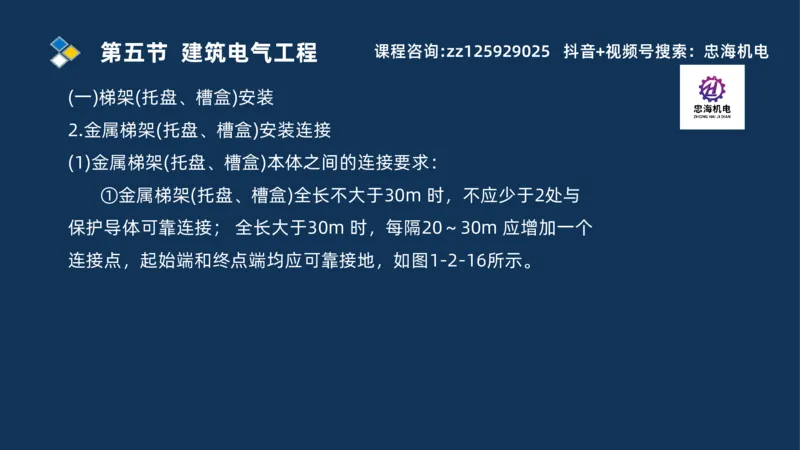

(一)梯架(托盘、槽盒)安装
2.金属梯架(托盘、槽盒)安装连接
(1)金属梯架(托盘、槽盒)本体之间的连接要求：

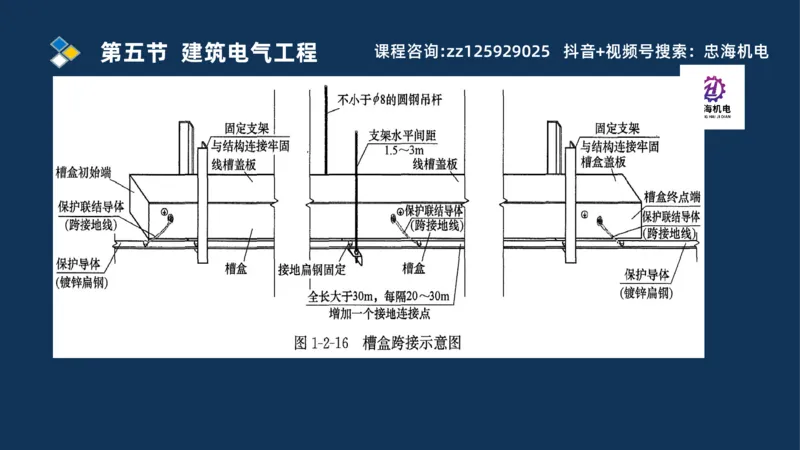

①金属梯架(托盘、槽盒)全长不大于30m 时，不应少于2处与
保护导体可靠连接； 全长大于30m 时，每隔20～30m 应增加一个
连接点，起始端和终点端均应可靠接地，如图1-2-16所示。第五节 建筑电气工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电第五节 建筑电气工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电

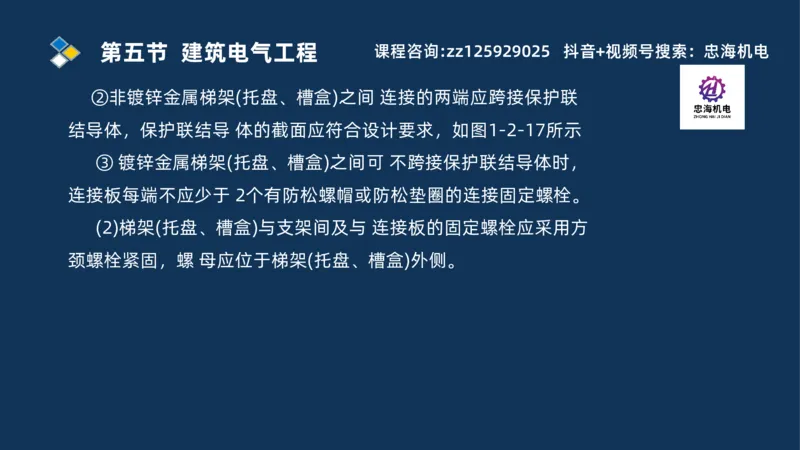

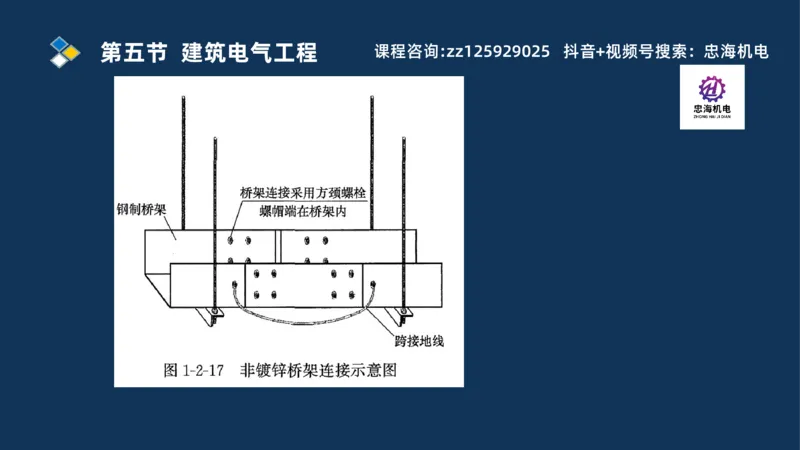

②非镀锌金属梯架(托盘、槽盒)之间 连接的两端应跨接保护联
结导体，保护联结导 体的截面应符合设计要求，如图1-2-17所示
③ 镀锌金属梯架(托盘、槽盒)之间可 不跨接保护联结导体时，
连接板每端不应少于 2个有防松螺帽或防松垫圈的连接固定螺栓。
(2)梯架(托盘、槽盒)与支架间及与 连接板的固定螺栓应采用方
颈螺栓紧固，螺 母应位于梯架(托盘、槽盒)外侧。第五节 建筑电气工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电第五节 建筑电气工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电

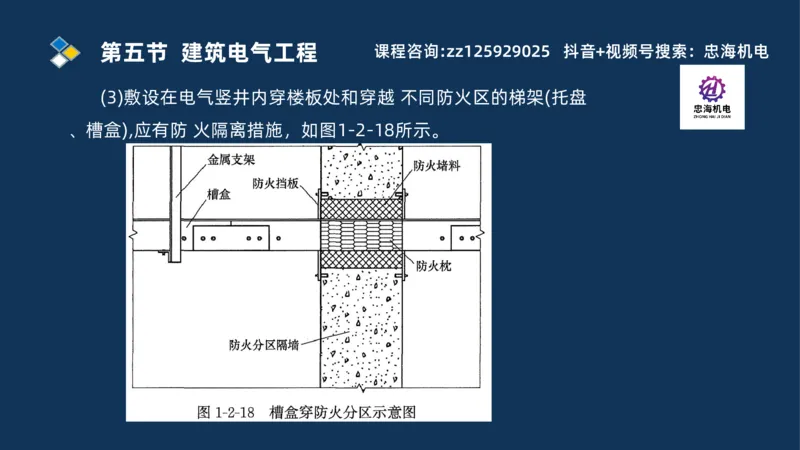

(3)敷设在电气竖井内穿楼板处和穿越 不同防火区的梯架(托盘
、槽盒),应有防 火隔离措施，如图1-2-18所示。第五节 建筑电气工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电

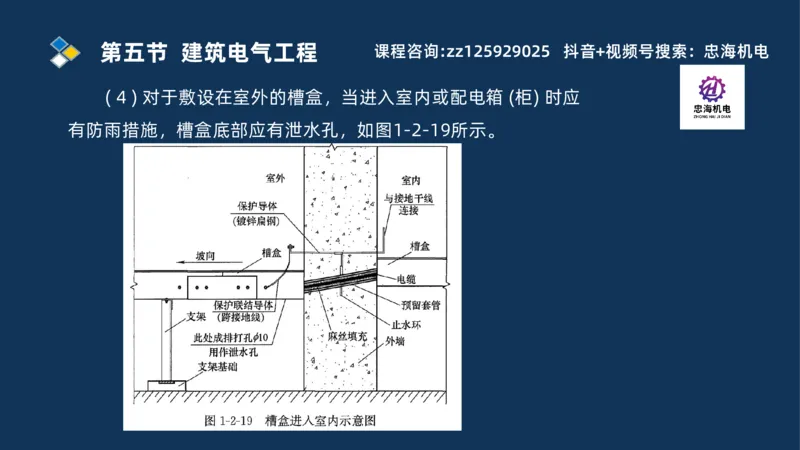

( 4 ) 对于敷设在室外的槽盒，当进入室内或配电箱 (柜) 时应
有防雨措施，槽盒底部应有泄水孔，如图1-2-19所示。第五节 建筑电气工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电

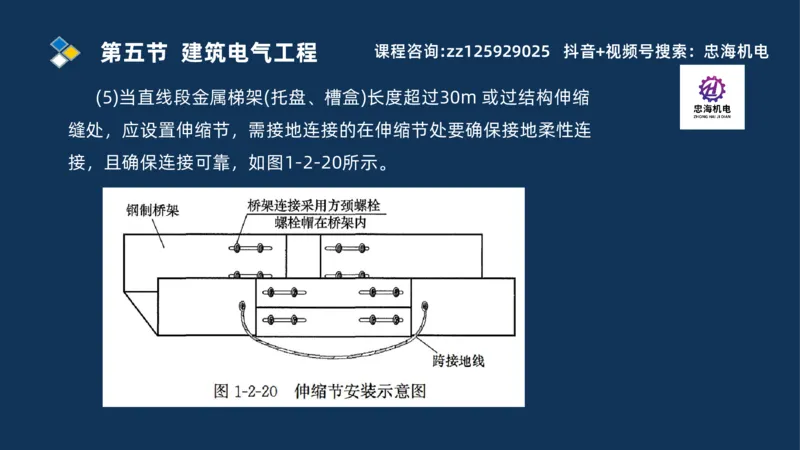

(5)当直线段金属梯架(托盘、槽盒)长度超过30m 或过结构伸缩
缝处，应设置伸缩节，需接地连接的在伸缩节处要确保接地柔性连
接，且确保连接可靠，如图1-2-20所示。第五节 建筑电气工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电

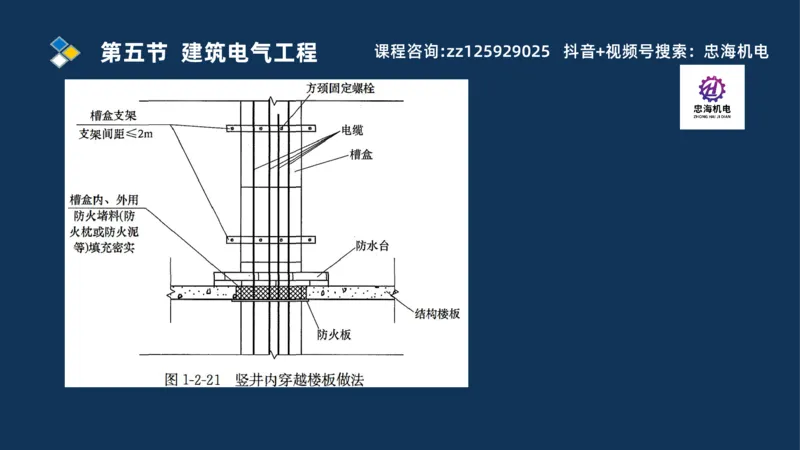

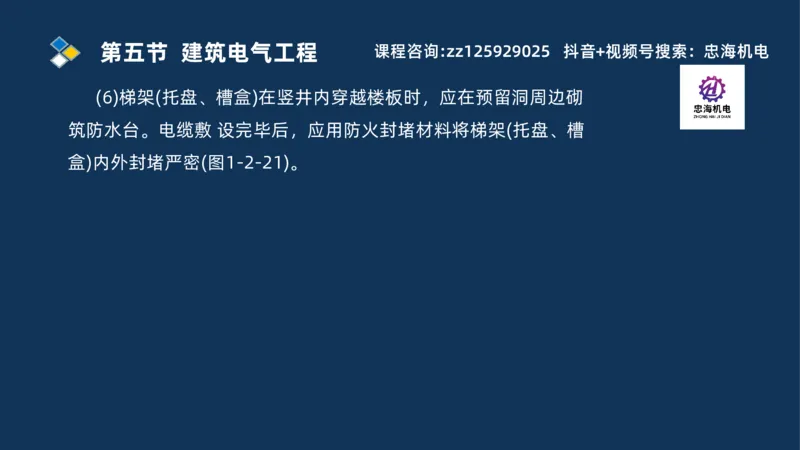

(6)梯架(托盘、槽盒)在竖井内穿越楼板时，应在预留洞周边砌
筑防水台。电缆敷 设完毕后，应用防火封堵材料将梯架(托盘、槽
盒)内外封堵严密(图1-2-21)。第五节 建筑电气工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电第五节 建筑电气工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电

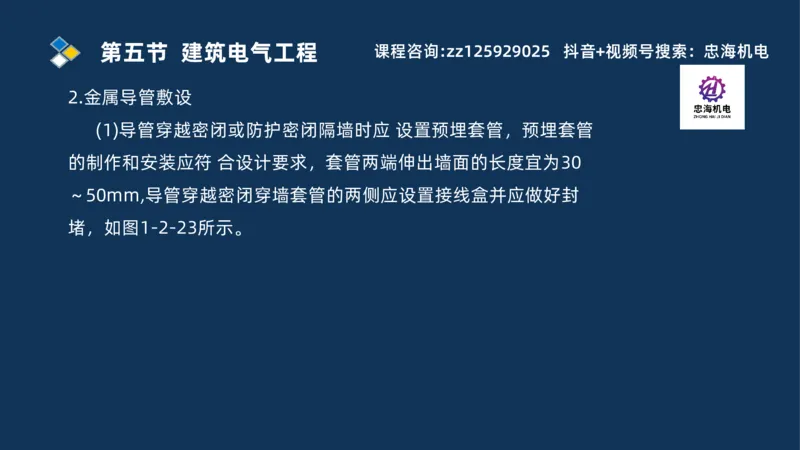

2.金属导管敷设

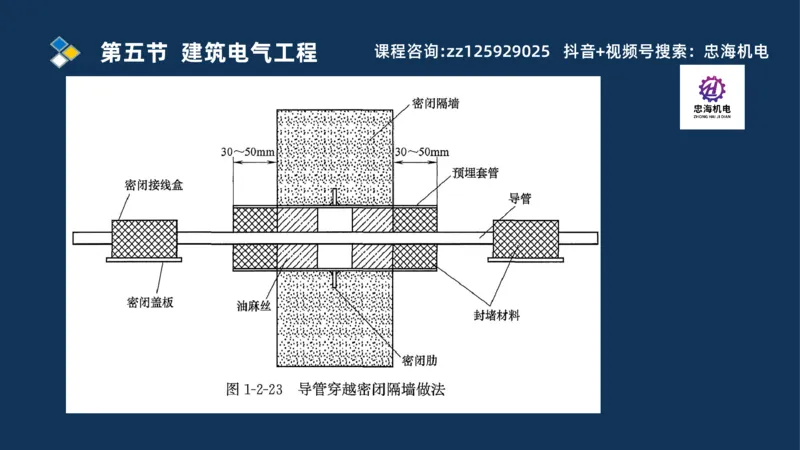

(1)导管穿越密闭或防护密闭隔墙时应 设置预埋套管，预埋套管
的制作和安装应符 合设计要求，套管两端伸出墙面的长度宜为30
～50mm,导管穿越密闭穿墙套管的两侧应设置接线盒并应做好封
堵，如图1-2-23所示。第五节 建筑电气工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电第五节 建筑电气工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电

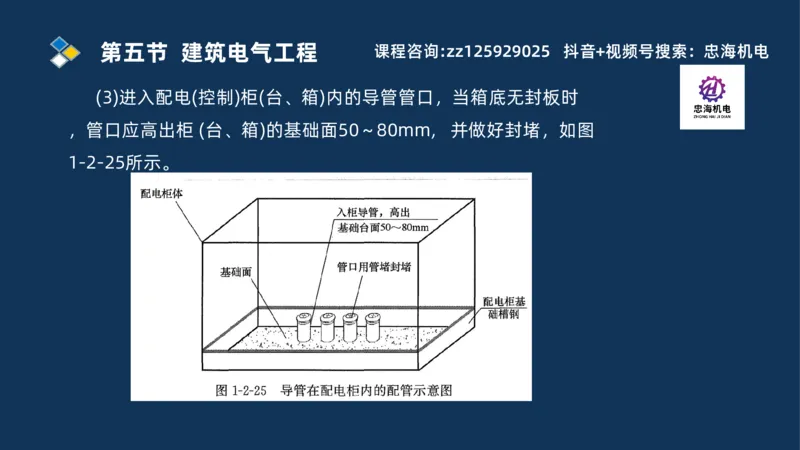

(3)进入配电(控制)柜(台、箱)内的导管管口，当箱底无封板时
，管口应高出柜 (台、箱)的基础面50～80mm, 并做好封堵，如图
1-2-25所示。第五节 建筑电气工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电

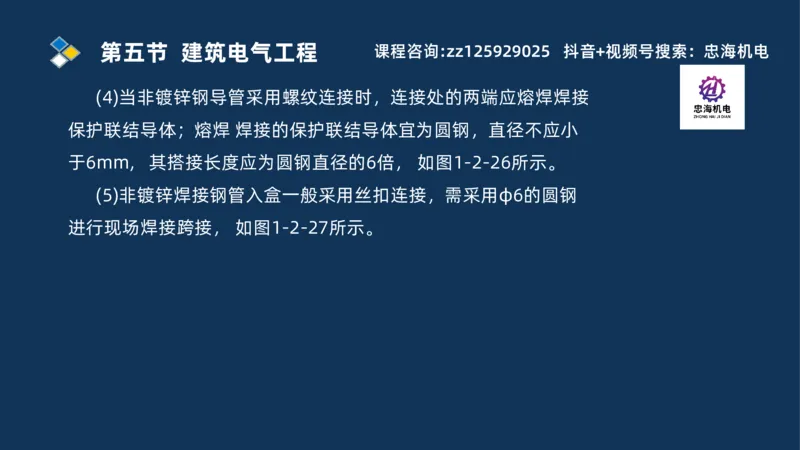

(4)当非镀锌钢导管采用螺纹连接时，连接处的两端应熔焊焊接
保护联结导体；熔焊 焊接的保护联结导体宜为圆钢，直径不应小
于6mm, 其搭接长度应为圆钢直径的6倍， 如图1-2-26所示。
(5)非镀锌焊接钢管入盒一般采用丝扣连接，需采用φ6的圆钢
进行现场焊接跨接， 如图1-2-27所示。第五节 建筑电气工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电第五节 建筑电气工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电

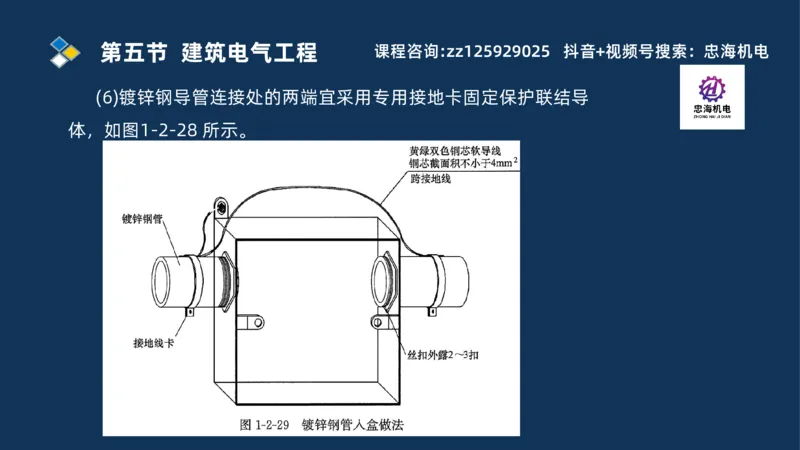

(6)镀锌钢导管连接处的两端宜采用专用接地卡固定保护联结导
体，如图1-2-28 所示。第五节 建筑电气工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电

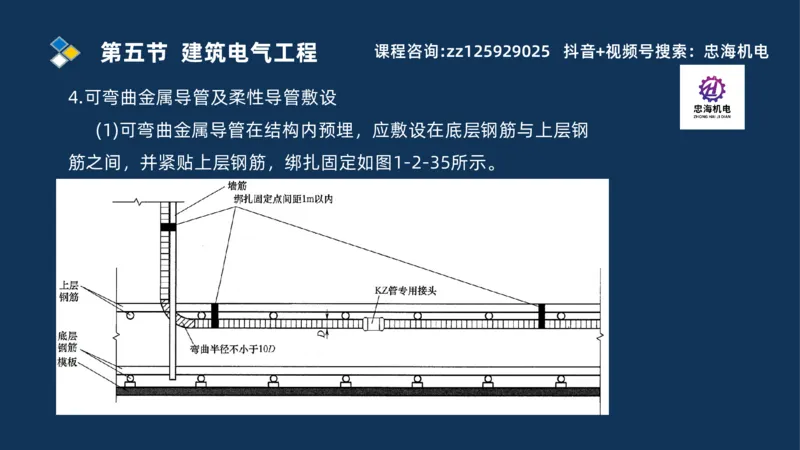

4.可弯曲金属导管及柔性导管敷设
(1)可弯曲金属导管在结构内预埋，应敷设在底层钢筋与上层钢
筋之间，并紧贴上层钢筋，绑扎固定如图1-2-35所示。第五节 建筑电气工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电
4.可弯曲金属导管及柔性导管敷设

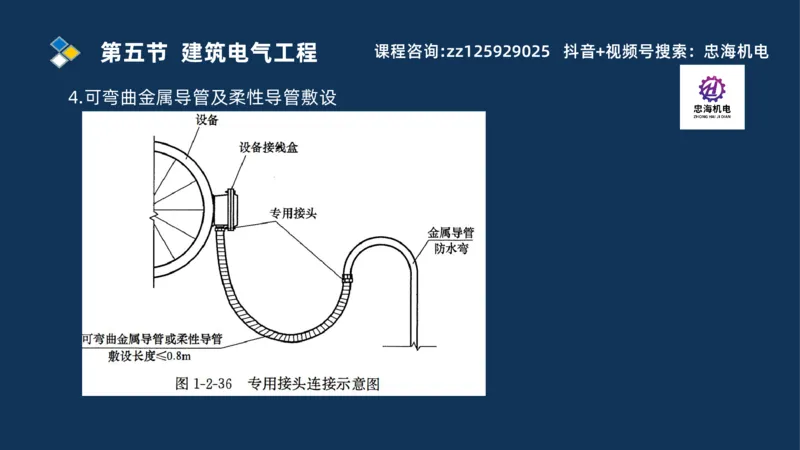

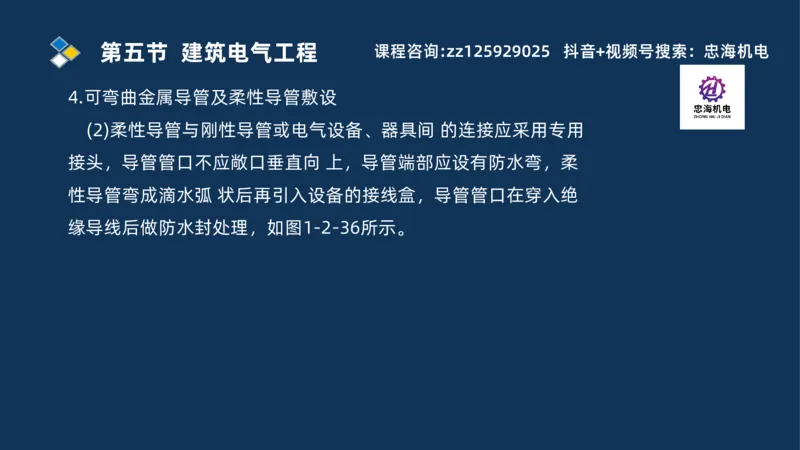

(2)柔性导管与刚性导管或电气设备、器具间 的连接应采用专用
接头，导管管口不应敞口垂直向 上，导管端部应设有防水弯，柔
性导管弯成滴水弧 状后再引入设备的接线盒，导管管口在穿入绝
缘导线后做防水封处理，如图1-2-36所示。第五节 建筑电气工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电
4.可弯曲金属导管及柔性导管敷设第五节 建筑电气工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电

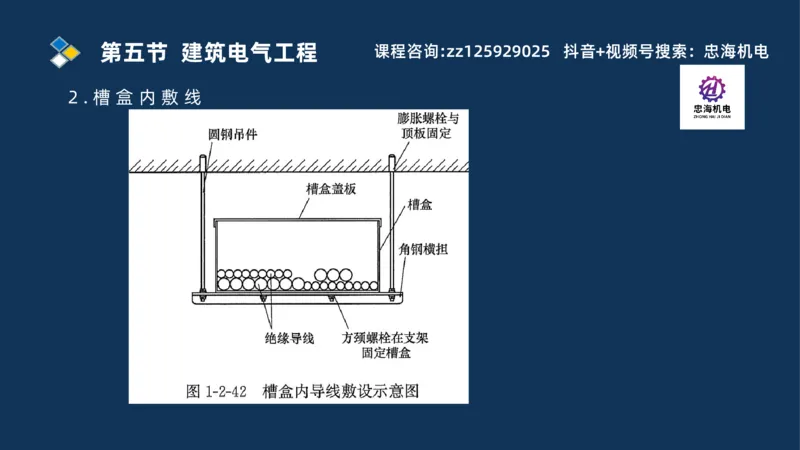

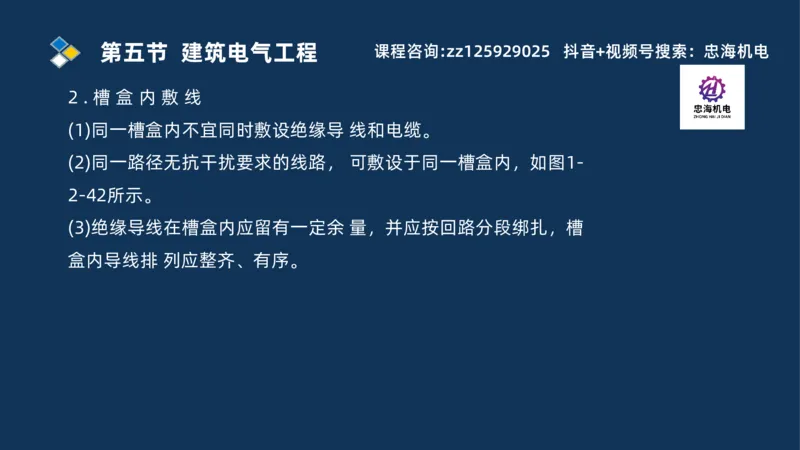

2 . 槽 盒 内 敷 线
(1)同一槽盒内不宜同时敷设绝缘导 线和电缆。
(2)同一路径无抗干扰要求的线路， 可敷设于同一槽盒内，如图1-
2-42所示。
(3)绝缘导线在槽盒内应留有一定余 量，并应按回路分段绑扎，槽
盒内导线排 列应整齐、有序。第五节 建筑电气工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电
2 . 槽 盒 内 敷 线第五节 建筑电气工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电

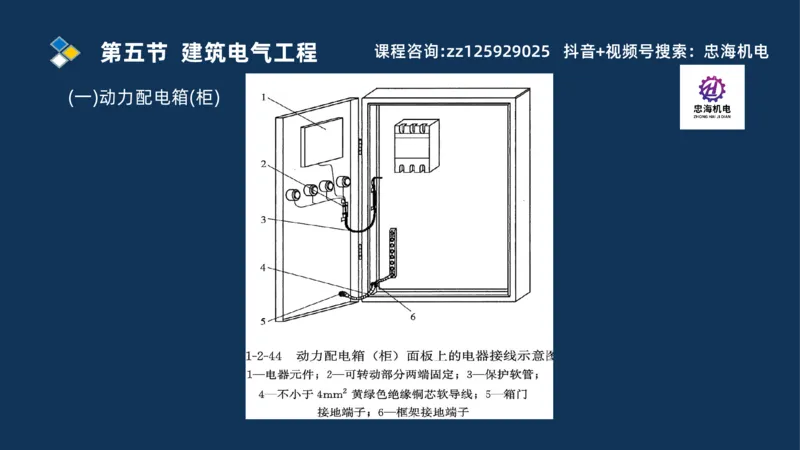

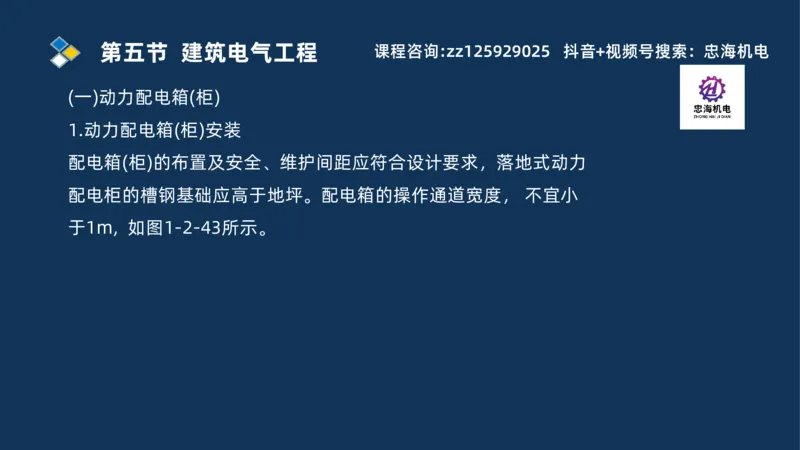

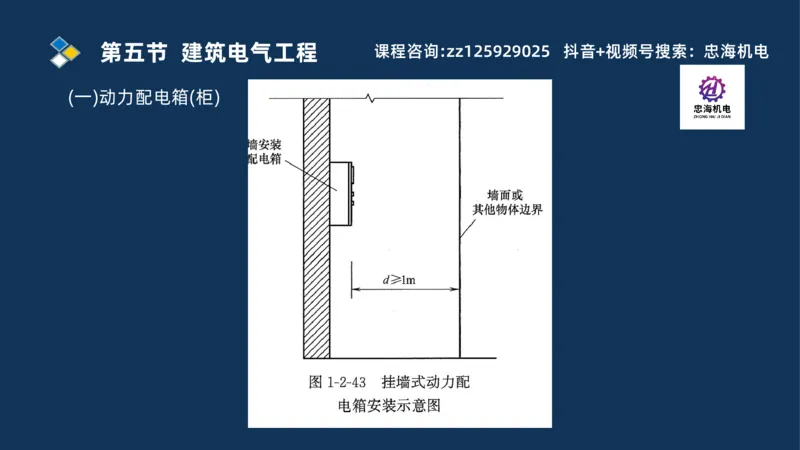

(一)动力配电箱(柜)
1.动力配电箱(柜)安装
配电箱(柜)的布置及安全、维护间距应符合设计要求，落地式动力
配电柜的槽钢基础应高于地坪。配电箱的操作通道宽度， 不宜小
于1m, 如图1-2-43所示。第五节 建筑电气工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电
(一)动力配电箱(柜)第五节 建筑电气工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电
(一)动力配电箱(柜)第五节 建筑电气工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电

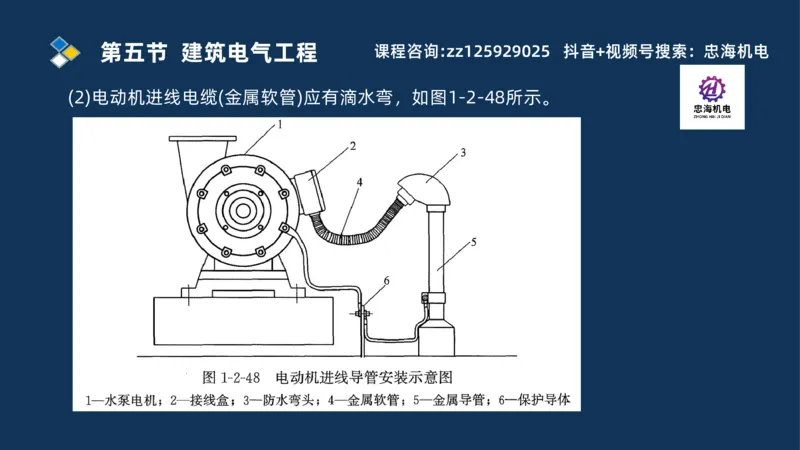

(2)电动机进线电缆(金属软管)应有滴水弯，如图1-2-48所示。第五节 建筑电气工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电
(二)灯具
1.灯具安装第五节 建筑电气工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电
(二)灯具
1.灯具安装第五节 建筑电气工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电

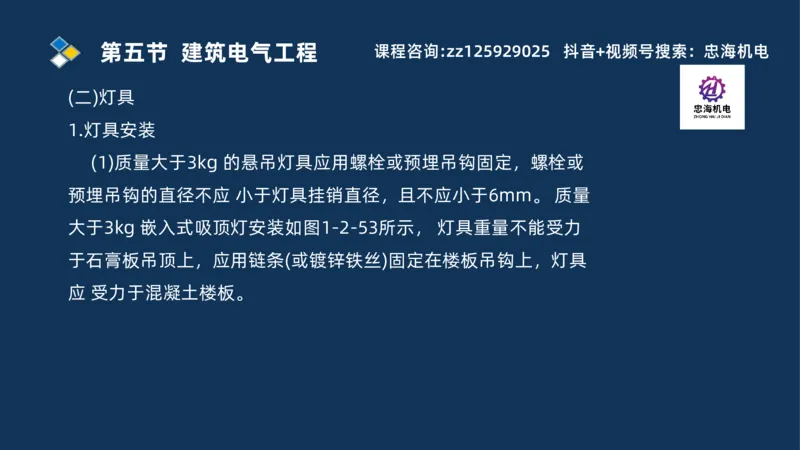

(二)灯具
1.灯具安装

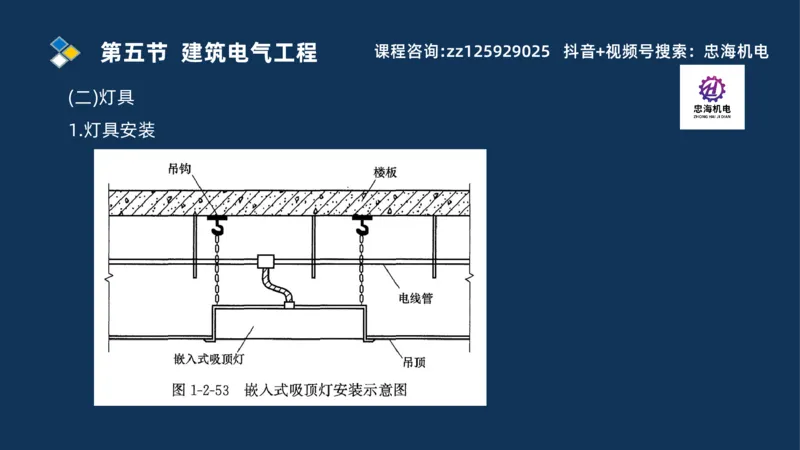

(1)质量大于3kg 的悬吊灯具应用螺栓或预埋吊钩固定，螺栓或
预埋吊钩的直径不应 小于灯具挂销直径，且不应小于6mm。 质量
大于3kg 嵌入式吸顶灯安装如图1-2-53所示， 灯具重量不能受力
于石膏板吊顶上，应用链条(或镀锌铁丝)固定在楼板吊钩上，灯具
应 受力于混凝土楼板。第五节 建筑电气工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电

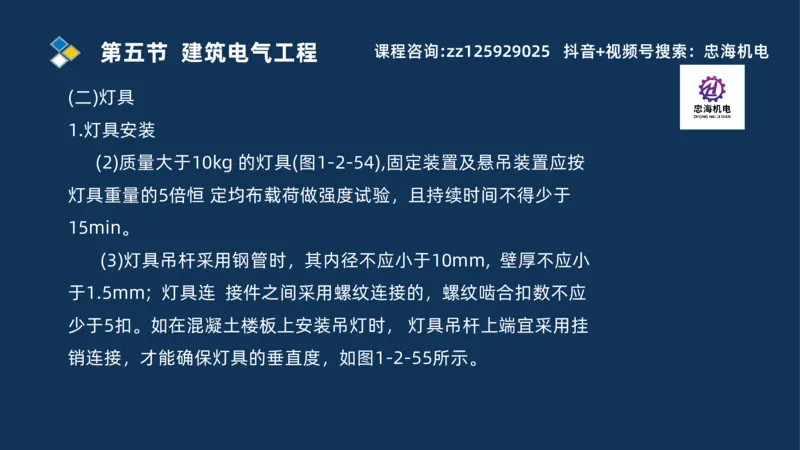

(二)灯具
1.灯具安装
(2)质量大于10kg 的灯具(图1-2-54),固定装置及悬吊装置应按
灯具重量的5倍恒 定均布载荷做强度试验，且持续时间不得少于
15min。
(3)灯具吊杆采用钢管时，其内径不应小于10mm, 壁厚不应小
于1.5mm; 灯具连 接件之间采用螺纹连接的，螺纹啮合扣数不应
少于5扣。如在混凝土楼板上安装吊灯时， 灯具吊杆上端宜采用挂
销连接，才能确保灯具的垂直度，如图1-2-55所示。第五节 建筑电气工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电

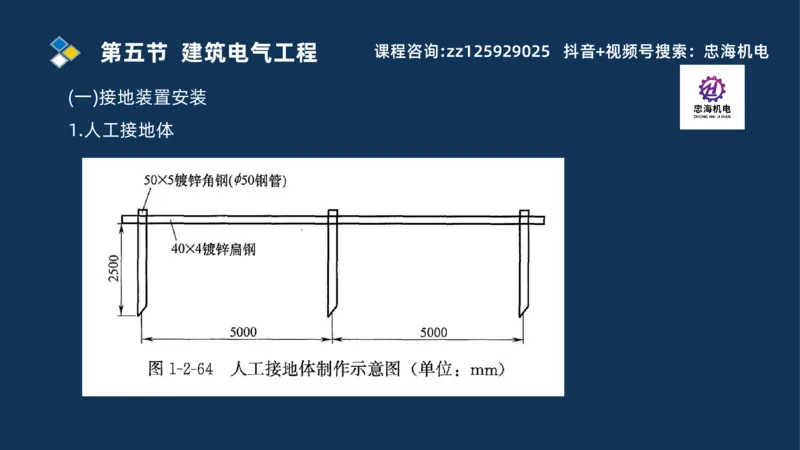

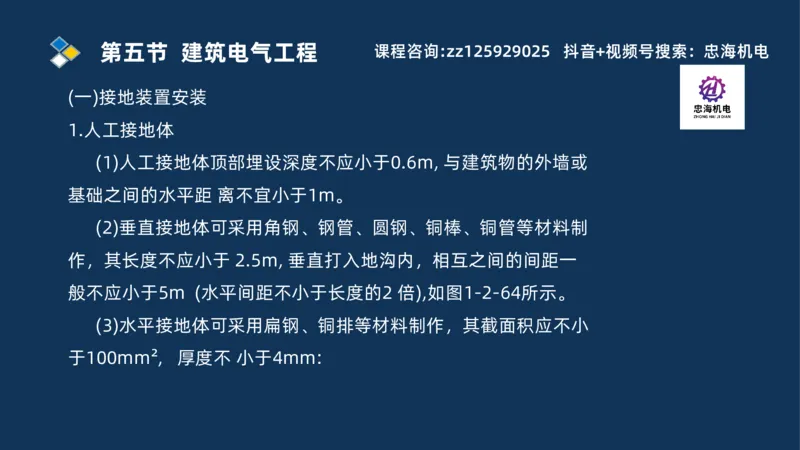

(一)接地装置安装
1.人工接地体
(1)人工接地体顶部埋设深度不应小于0.6m, 与建筑物的外墙或
基础之间的水平距 离不宜小于1m。
(2)垂直接地体可采用角钢、钢管、圆钢、铜棒、铜管等材料制
作，其长度不应小于 2.5m, 垂直打入地沟内，相互之间的间距一
般不应小于5m (水平间距不小于长度的2 倍),如图1-2-64所示。
(3)水平接地体可采用扁钢、铜排等材料制作，其截面积应不小
于100mm², 厚度不 小于4mm:第五节 建筑电气工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电
(一)接地装置安装
1.人工接地体第五节 建筑电气工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电

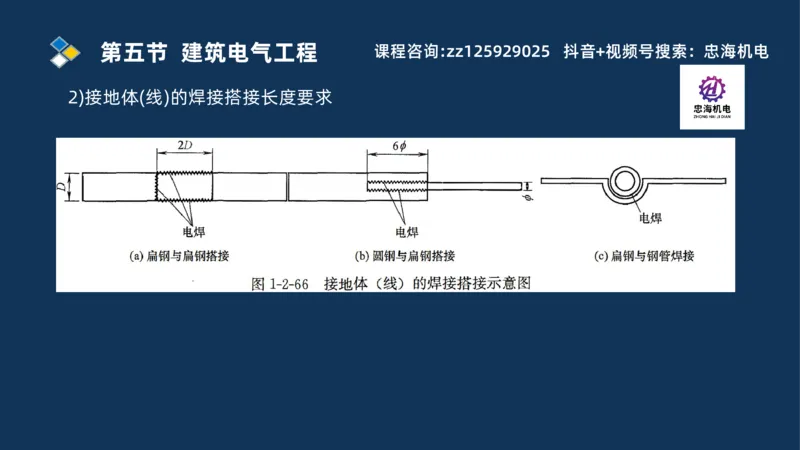

2)接地体(线)的焊接搭接长度要求
(1)扁钢与扁钢搭接不应小于扁钢宽度的2倍，且应至少三面施焊。
(2)圆钢与圆钢搭接不应小于圆钢直径的6倍，且应双面施焊。
(3)圆钢与扁钢搭接不应小于圆钢直径的6倍，且应双面施焊。
(4)扁钢与钢管焊接应紧贴3/4钢管表面，且上下两侧施焊。
(5)扁钢与角钢焊接应紧贴角钢外侧两面，且上下两侧施焊。
接地体(线)的焊接搭接示意图如图1-2-66所示。第五节 建筑电气工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电
2)接地体(线)的焊接搭接长度要求第五节 建筑电气工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电
(一)室外电缆敷设
1. 直埋敷设
(1)直埋敷设于非冻土地区时，电缆外皮至地面深度不得小于
0.7m; 当位于车行道 或耕地下时，应不小于1m。应在电缆上下
各均匀铺设100mm 厚的软土或细沙层，再盖混 凝土板、石板或砖
等保护，保护板应超出电缆两侧各50mm, 如图1-2-73所示。
(2)直埋电缆路径标志应与实际路径相符。路径标志应清晰、牢
固，间距适当，且在 直线段每隔50～100m 处、电缆接头处、转
弯处、进入建筑物等处应设置明显标志或标 桩，如图1-2-74所示
。第五节 建筑电气工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电

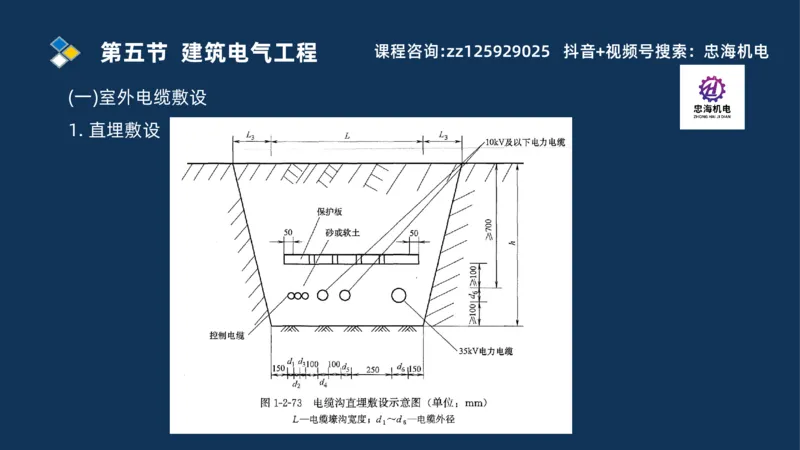

(一)室外电缆敷设
1. 直埋敷设第五节 建筑电气工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电
(一)室外电缆敷设
1. 直埋敷设第五节 建筑电气工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电
(一)室外电缆敷设
1. 直埋敷设

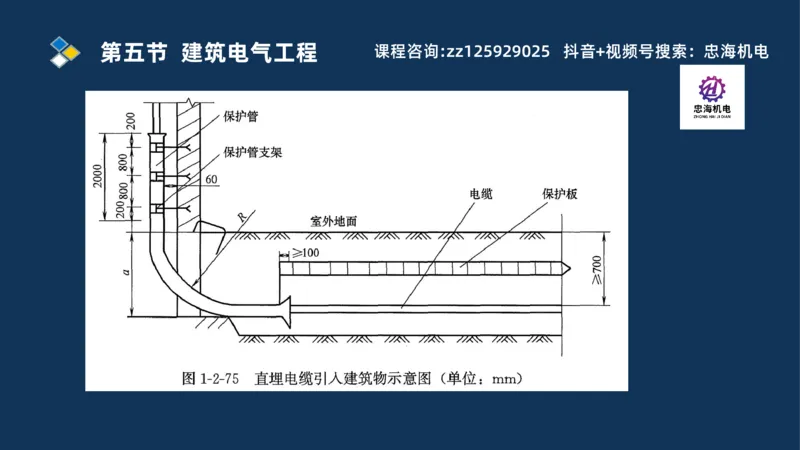

(3)直埋电缆引入建筑物时，应穿电缆保护管防护，并做好防水处
理，保护管两端应 打磨成喇叭口，如图1-2-75所示。第五节 建筑电气工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电第六节 通风与空调工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电
一 、风 管 制 作
(一)金属风管制作

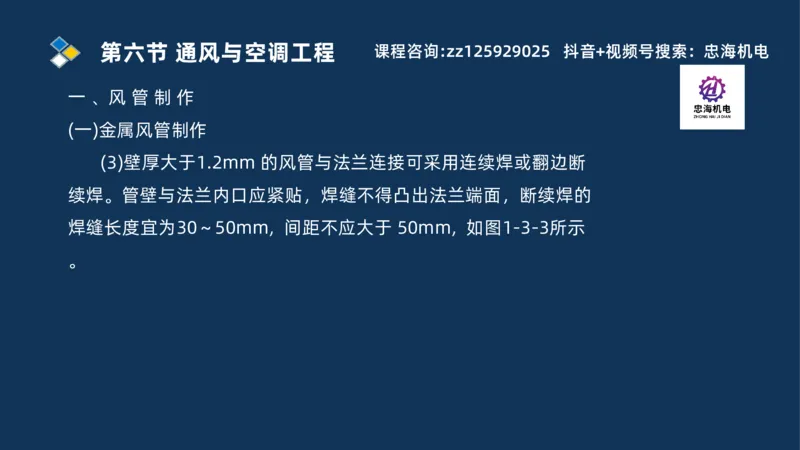

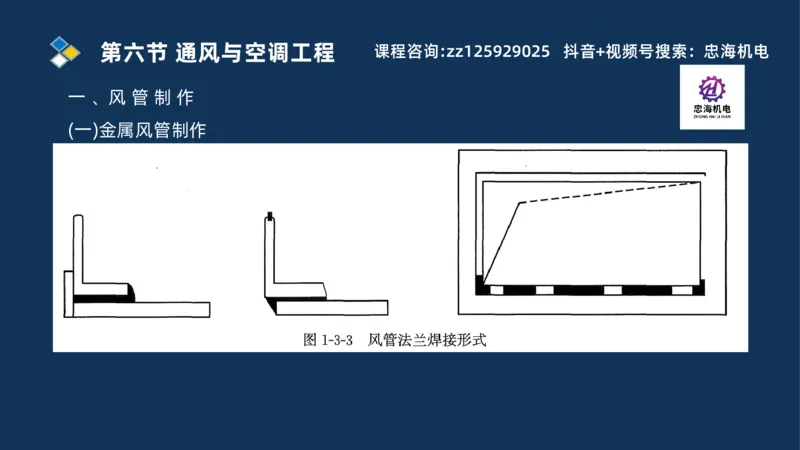

(3)壁厚大于1.2mm 的风管与法兰连接可采用连续焊或翻边断
续焊。管壁与法兰内口应紧贴，焊缝不得凸出法兰端面，断续焊的
焊缝长度宜为30～50mm, 间距不应大于 50mm, 如图1-3-3所示
。第六节 通风与空调工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电
一 、风 管 制 作
(一)金属风管制作第六节 通风与空调工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电

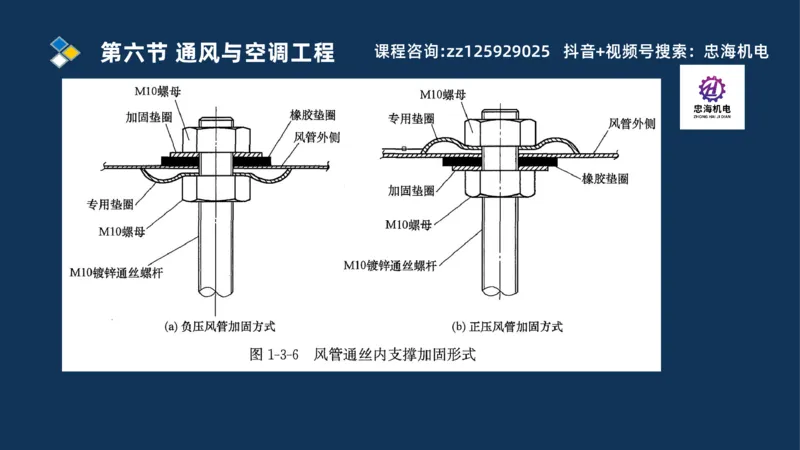

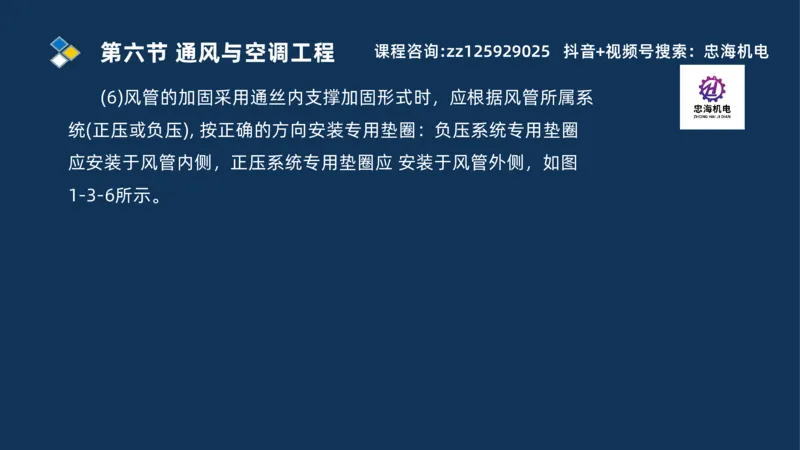

(6)风管的加固采用通丝内支撑加固形式时，应根据风管所属系
统(正压或负压), 按正确的方向安装专用垫圈：负压系统专用垫圈
应安装于风管内侧，正压系统专用垫圈应 安装于风管外侧，如图
1-3-6所示。第六节 通风与空调工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电第六节 通风与空调工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电

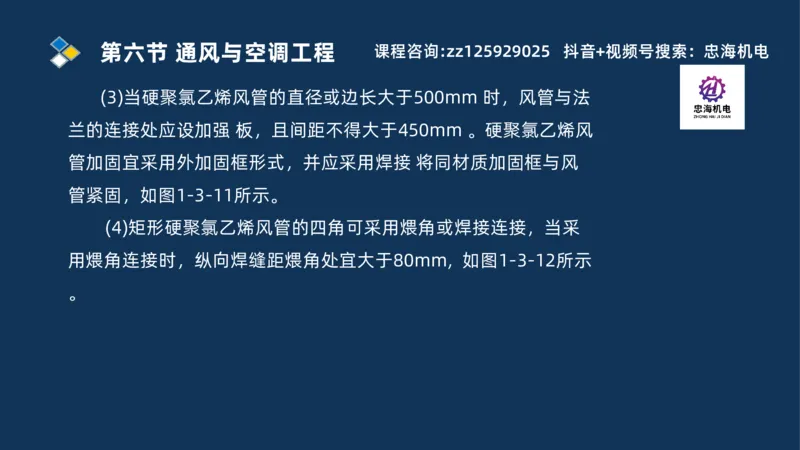

(3)当硬聚氯乙烯风管的直径或边长大于500mm 时，风管与法
兰的连接处应设加强 板，且间距不得大于450mm 。硬聚氯乙烯风
管加固宜采用外加固框形式，并应采用焊接 将同材质加固框与风
管紧固，如图1-3-11所示。
(4)矩形硬聚氯乙烯风管的四角可采用煨角或焊接连接，当采
用煨角连接时，纵向焊缝距煨角处宜大于80mm, 如图1-3-12所示
。第六节 通风与空调工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电第六节 通风与空调工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电

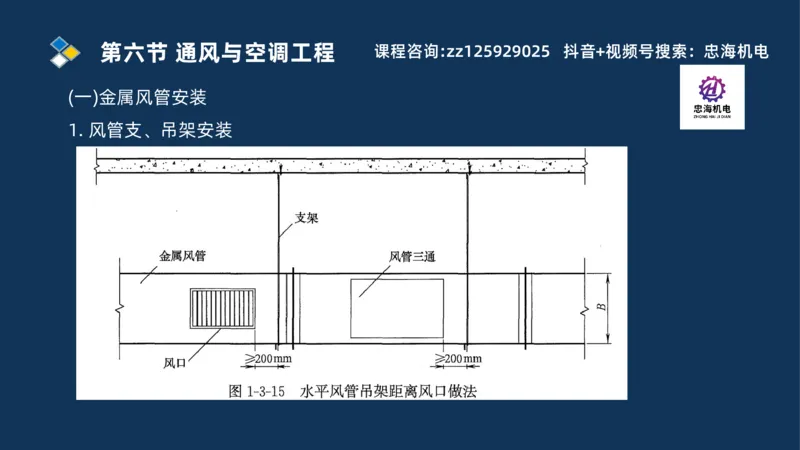

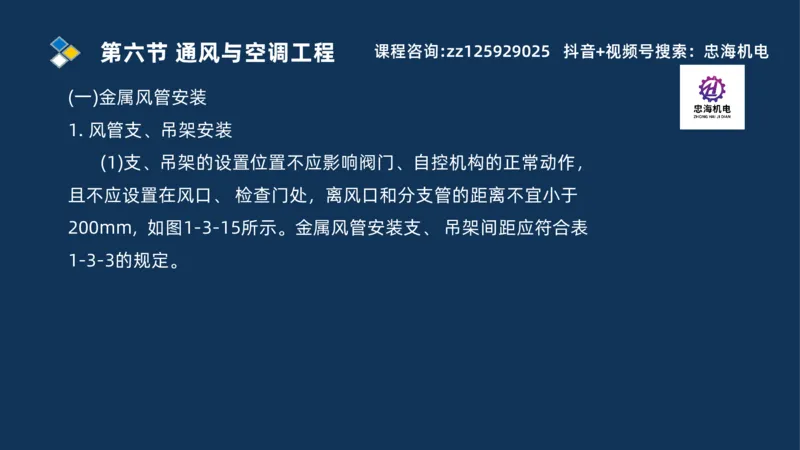

(一)金属风管安装
1. 风管支、吊架安装
(1)支、吊架的设置位置不应影响阀门、自控机构的正常动作，
且不应设置在风口、 检查门处，离风口和分支管的距离不宜小于
200mm, 如图1-3-15所示。金属风管安装支、 吊架间距应符合表
1-3-3的规定。第六节 通风与空调工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电
(一)金属风管安装
1. 风管支、吊架安装第六节 通风与空调工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电
(一)金属风管安装
1. 风管支、吊架安装

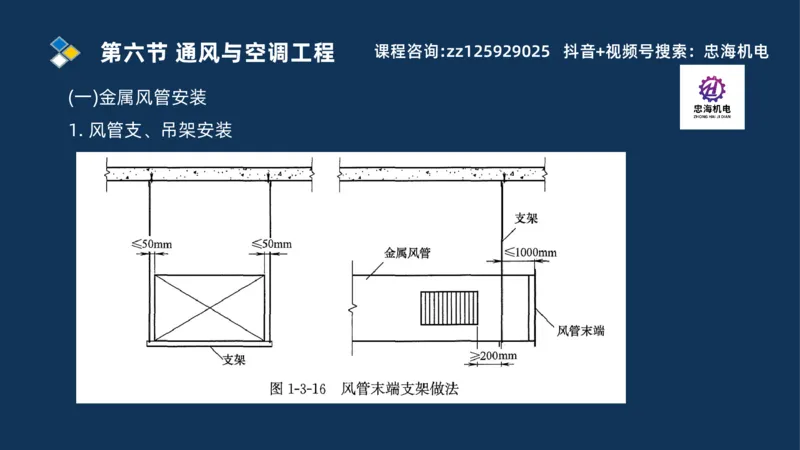

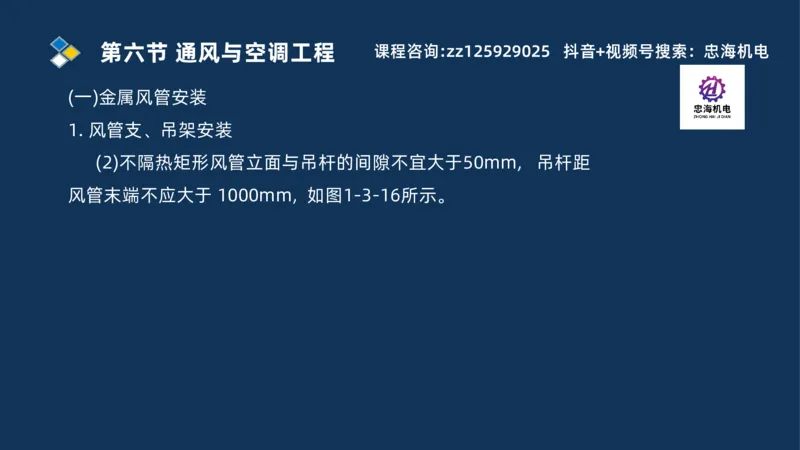

(2)不隔热矩形风管立面与吊杆的间隙不宜大于50mm, 吊杆距
风管末端不应大于 1000mm, 如图1-3-16所示。第六节 通风与空调工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电
(一)金属风管安装
1. 风管支、吊架安装第六节 通风与空调工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电

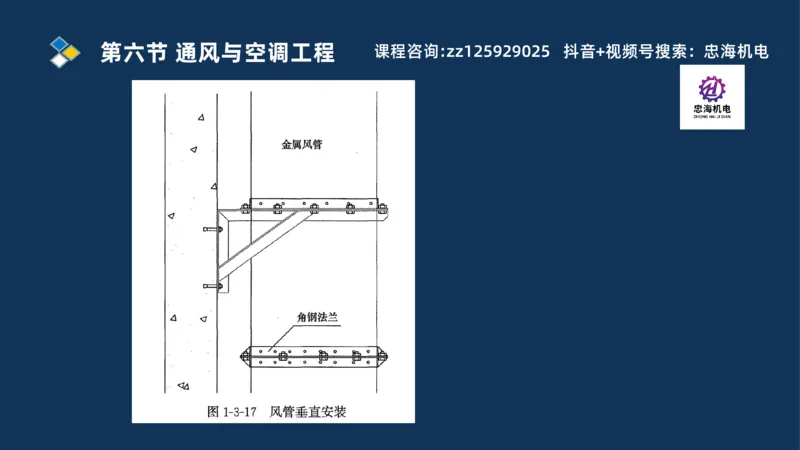

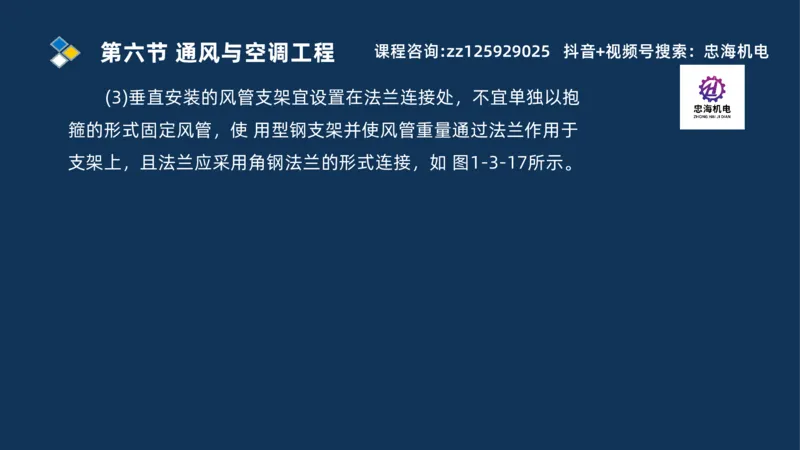

(3)垂直安装的风管支架宜设置在法兰连接处，不宜单独以抱
箍的形式固定风管，使 用型钢支架并使风管重量通过法兰作用于
支架上，且法兰应采用角钢法兰的形式连接，如 图1-3-17所示。第六节 通风与空调工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电第六节 通风与空调工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电

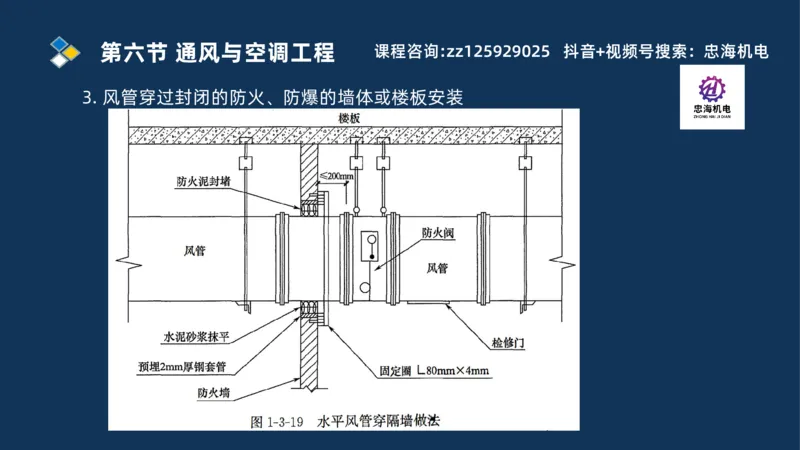

3. 风管穿过封闭的防火、防爆的墙体或楼板安装
(1)风管穿过封闭的防火、防爆的墙体或楼板时，应设置钢制防
护套管，防护套管厚 度不小于1.6mm, 风管与防护套管之间应采
用不燃柔性材料封堵严密。穿墙套管与墙体 两面平齐，如图1-3-
19所示。第六节 通风与空调工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电
3. 风管穿过封闭的防火、防爆的墙体或楼板安装第六节 通风与空调工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电
3. 风管穿过封闭的防火、防爆的墙体或楼板安装

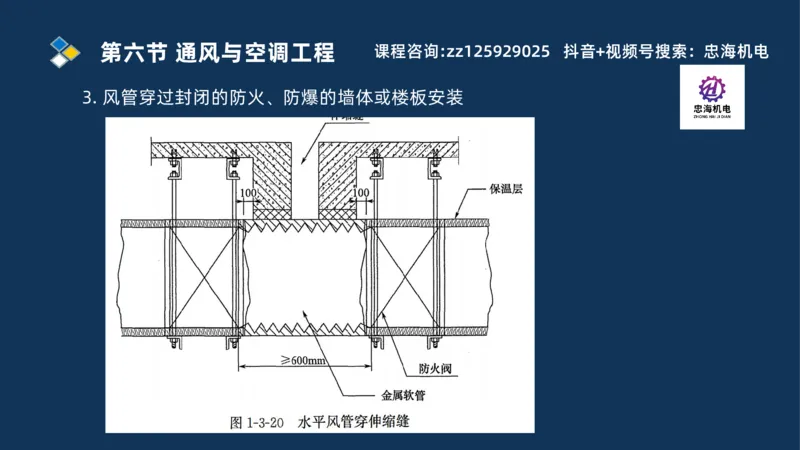

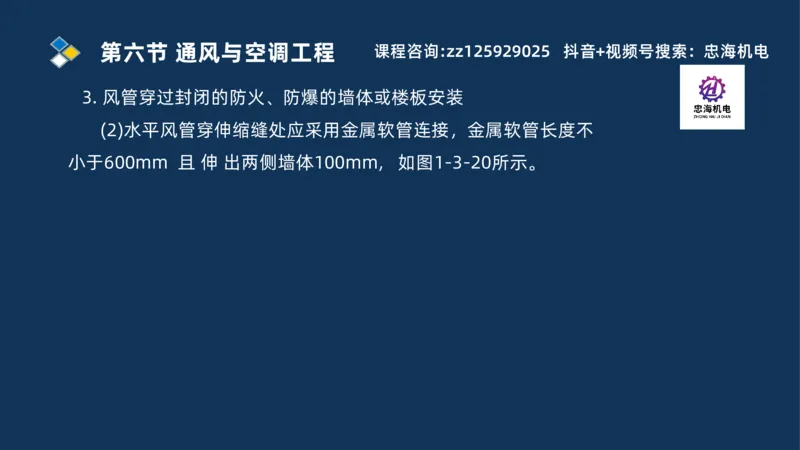

(2)水平风管穿伸缩缝处应采用金属软管连接，金属软管长度不
小于600mm 且 伸 出两侧墙体100mm, 如图1-3-20所示。第六节 通风与空调工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电
3. 风管穿过封闭的防火、防爆的墙体或楼板安装第六节 通风与空调工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电

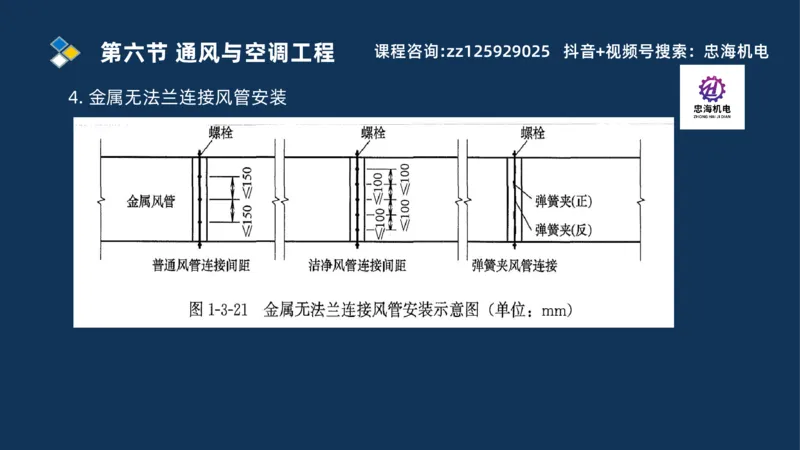

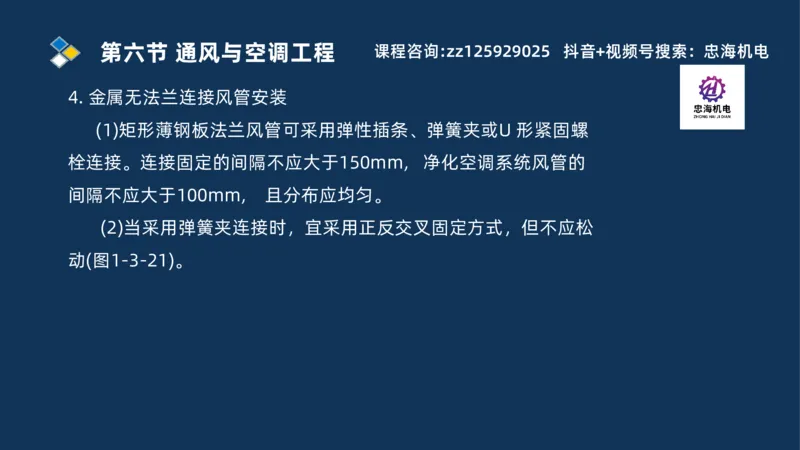

4. 金属无法兰连接风管安装
(1)矩形薄钢板法兰风管可采用弹性插条、弹簧夹或U 形紧固螺
栓连接。连接固定的间隔不应大于150mm, 净化空调系统风管的
间隔不应大于100mm, 且分布应均匀。
(2)当采用弹簧夹连接时，宜采用正反交叉固定方式，但不应松
动(图1-3-21)。第六节 通风与空调工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电
4. 金属无法兰连接风管安装第六节 通风与空调工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电

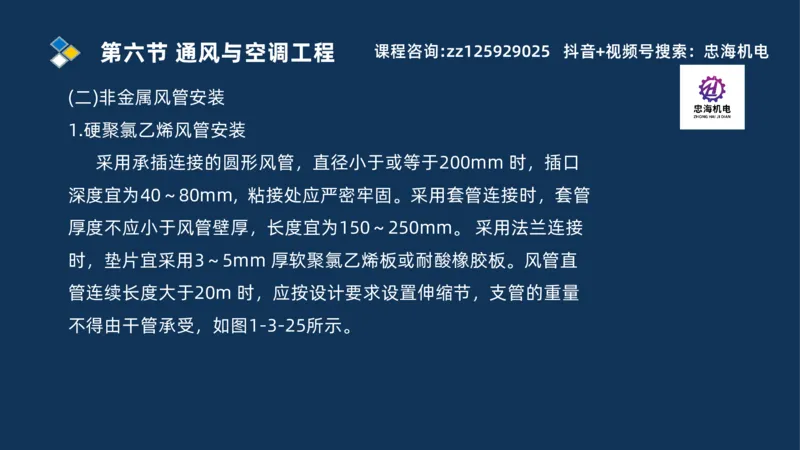

(二)非金属风管安装

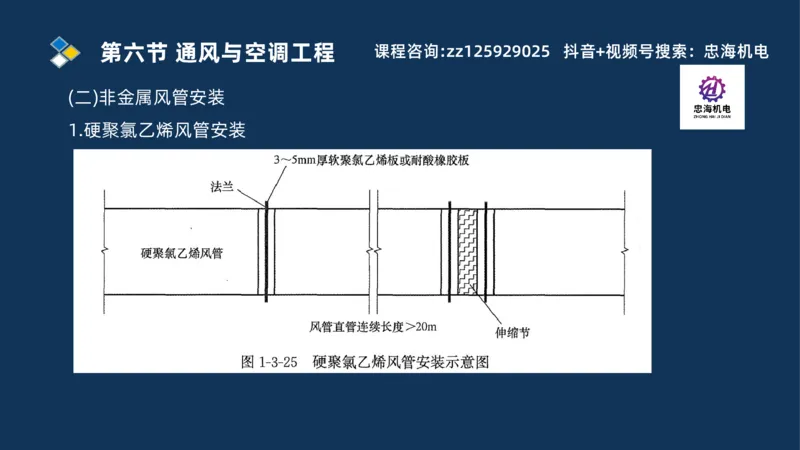

1.硬聚氯乙烯风管安装
采用承插连接的圆形风管，直径小于或等于200mm 时，插口
深度宜为40～80mm, 粘接处应严密牢固。采用套管连接时，套管
厚度不应小于风管壁厚，长度宜为150～250mm。 采用法兰连接
时，垫片宜采用3～5mm 厚软聚氯乙烯板或耐酸橡胶板。风管直
管连续长度大于20m 时，应按设计要求设置伸缩节，支管的重量
不得由干管承受，如图1-3-25所示。第六节 通风与空调工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电
(二)非金属风管安装
1.硬聚氯乙烯风管安装第六节 通风与空调工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电

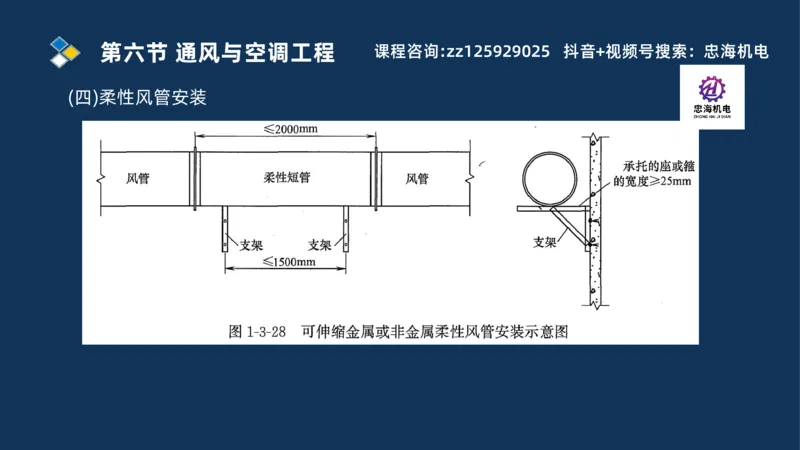

(四)柔性风管安装
(1)柔性风管安装应松紧适度、目测平顺，不应有强制性的扭曲
。
(2)可伸缩金属或非金属柔性风管的长度不宜大于2m。
(3)柔性风管支、吊架的间距不应大于1500mm, 承托的座或箍
的宽度不应小于25mm, 两支架间柔性风道的最大允许下垂应为
100mm, 且不应有死弯或塌凹(图1-3-28)。第六节 通风与空调工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电
(四)柔性风管安装第六节 通风与空调工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电

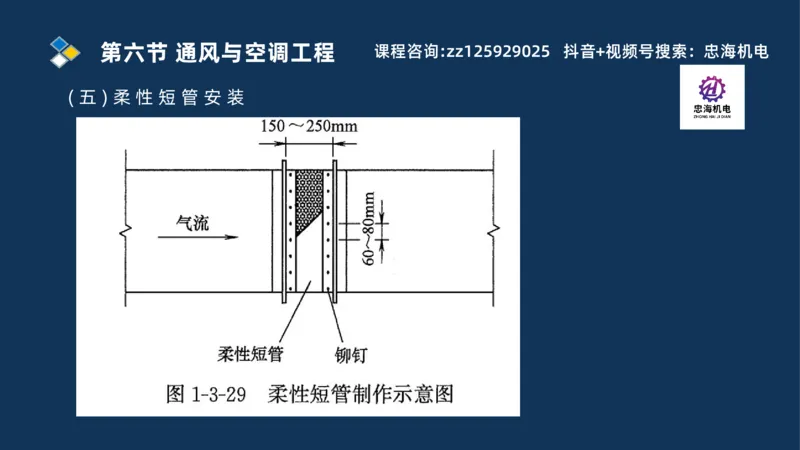

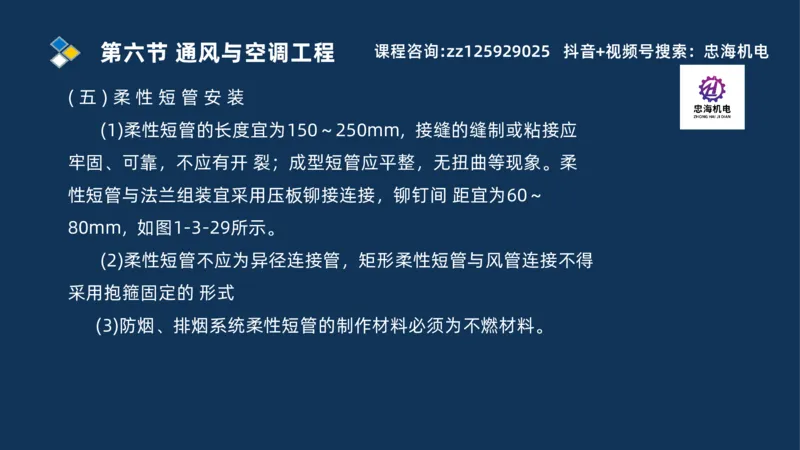

( 五 ) 柔 性 短 管 安 装
(1)柔性短管的长度宜为150～250mm, 接缝的缝制或粘接应
牢固、可靠，不应有开 裂；成型短管应平整，无扭曲等现象。柔
性短管与法兰组装宜采用压板铆接连接，铆钉间 距宜为60～
80mm, 如图1-3-29所示。
(2)柔性短管不应为异径连接管，矩形柔性短管与风管连接不得
采用抱箍固定的 形式
(3)防烟、排烟系统柔性短管的制作材料必须为不燃材料。第六节 通风与空调工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电
( 五 ) 柔 性 短 管 安 装第六节 通风与空调工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电

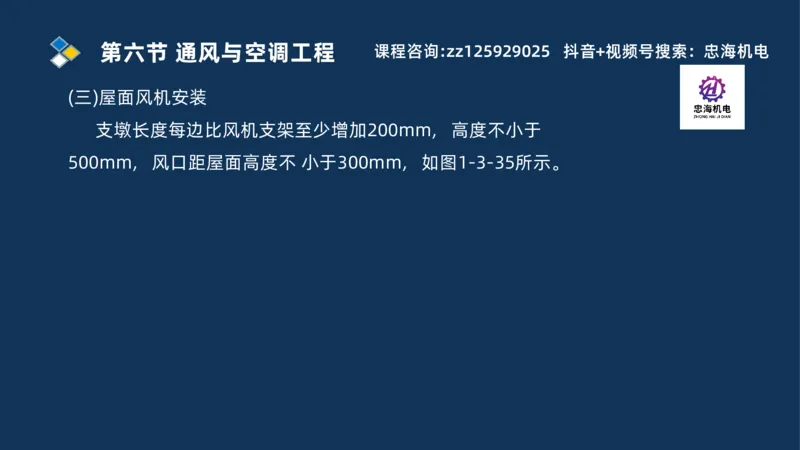

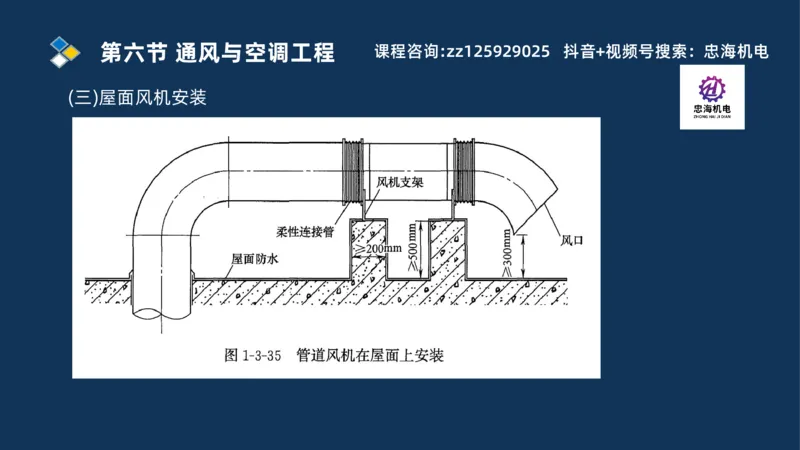

(三)屋面风机安装
支墩长度每边比风机支架至少增加200mm, 高度不小于
500mm, 风口距屋面高度不 小于300mm, 如图1-3-35所示。第六节 通风与空调工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电
(三)屋面风机安装第六节 通风与空调工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电

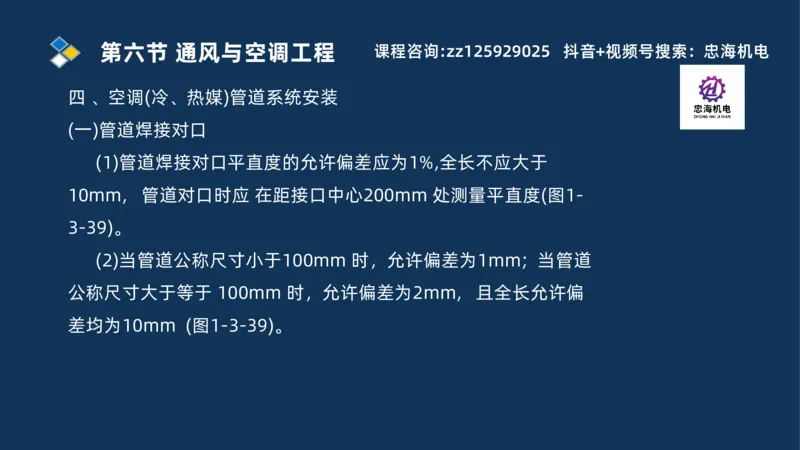

四 、空调(冷、热媒)管道系统安装
(一)管道焊接对口

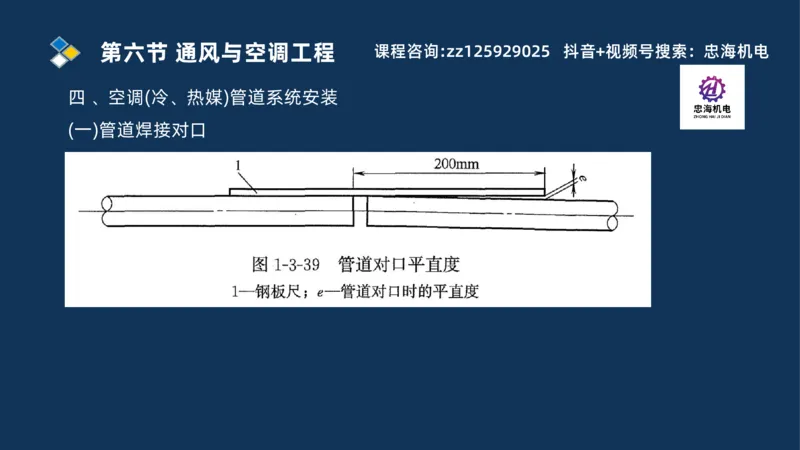

(1)管道焊接对口平直度的允许偏差应为1%,全长不应大于
10mm, 管道对口时应 在距接口中心200mm 处测量平直度(图1-
3-39)。
(2)当管道公称尺寸小于100mm 时，允许偏差为1mm; 当管道
公称尺寸大于等于 100mm 时，允许偏差为2mm, 且全长允许偏
差均为10mm (图1-3-39)。第六节 通风与空调工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电
四 、空调(冷、热媒)管道系统安装
(一)管道焊接对口第六节 通风与空调工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电
四 、空调(冷、热媒)管道系统安装

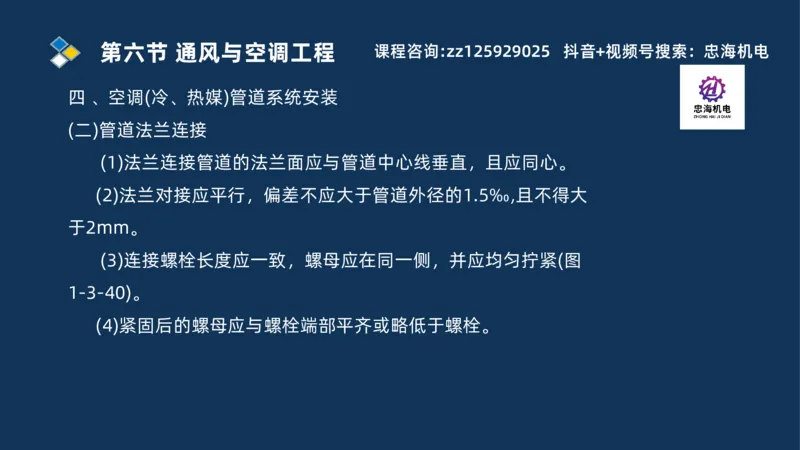

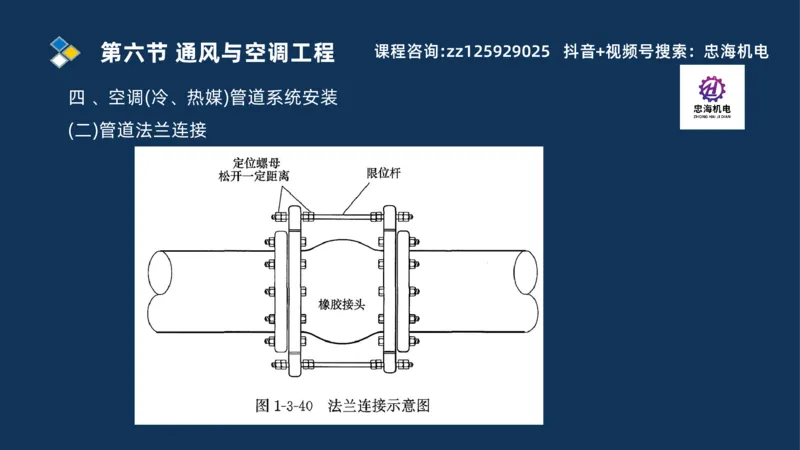

(二)管道法兰连接
(1)法兰连接管道的法兰面应与管道中心线垂直，且应同心。
(2)法兰对接应平行，偏差不应大于管道外径的1.5‰,且不得大
于2mm。
(3)连接螺栓长度应一致，螺母应在同一侧，并应均匀拧紧(图
1-3-40)。
(4)紧固后的螺母应与螺栓端部平齐或略低于螺栓。第六节 通风与空调工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电
四 、空调(冷、热媒)管道系统安装
(二)管道法兰连接第六节 通风与空调工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电

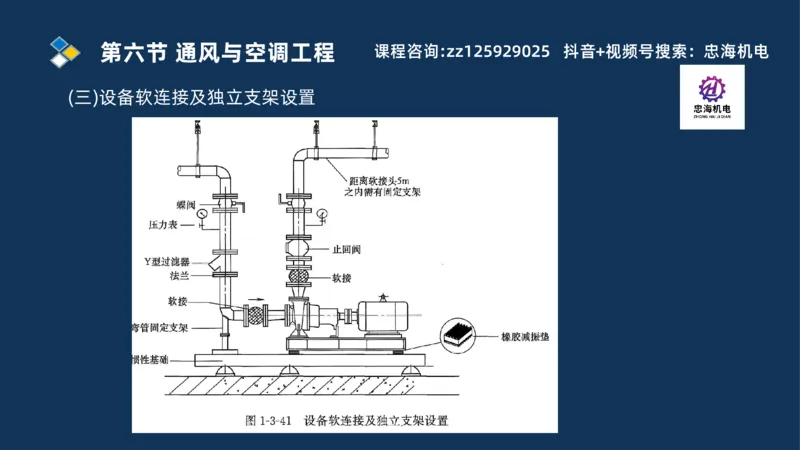

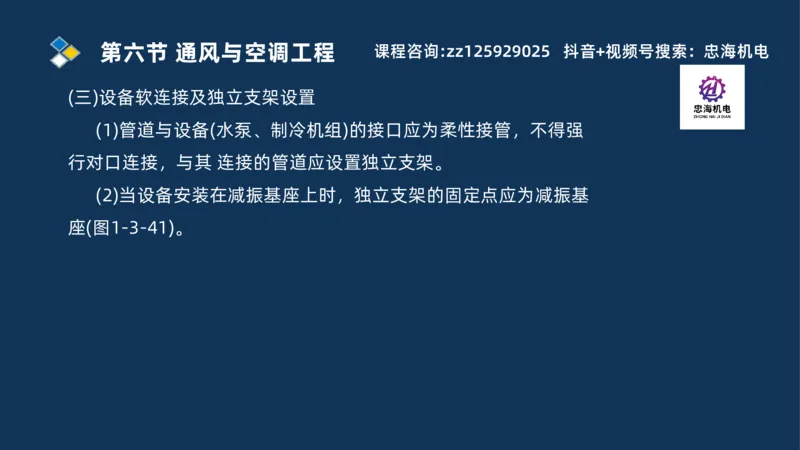

(三)设备软连接及独立支架设置
(1)管道与设备(水泵、制冷机组)的接口应为柔性接管，不得强
行对口连接，与其 连接的管道应设置独立支架。
(2)当设备安装在减振基座上时，独立支架的固定点应为减振基
座(图1-3-41)。第六节 通风与空调工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电
(三)设备软连接及独立支架设置第六节 通风与空调工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电

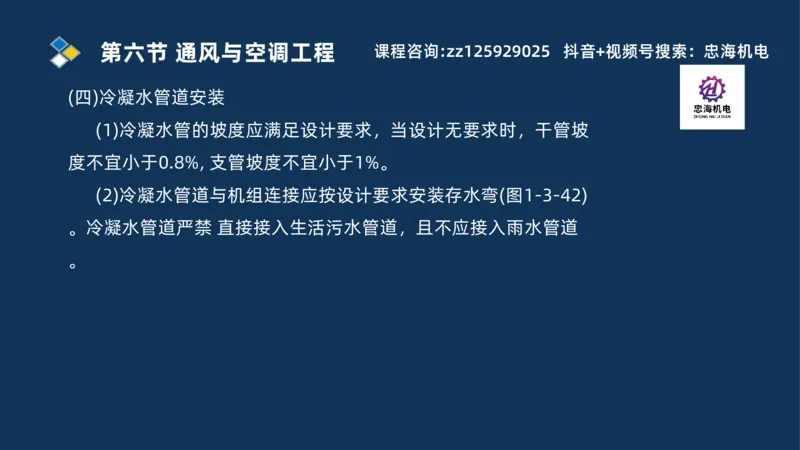

(四)冷凝水管道安装
(1)冷凝水管的坡度应满足设计要求，当设计无要求时，干管坡
度不宜小于0.8%, 支管坡度不宜小于1%。
(2)冷凝水管道与机组连接应按设计要求安装存水弯(图1-3-42)
。冷凝水管道严禁 直接接入生活污水管道，且不应接入雨水管道
。第六节 通风与空调工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电
(四)冷凝水管道安装第六节 通风与空调工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电

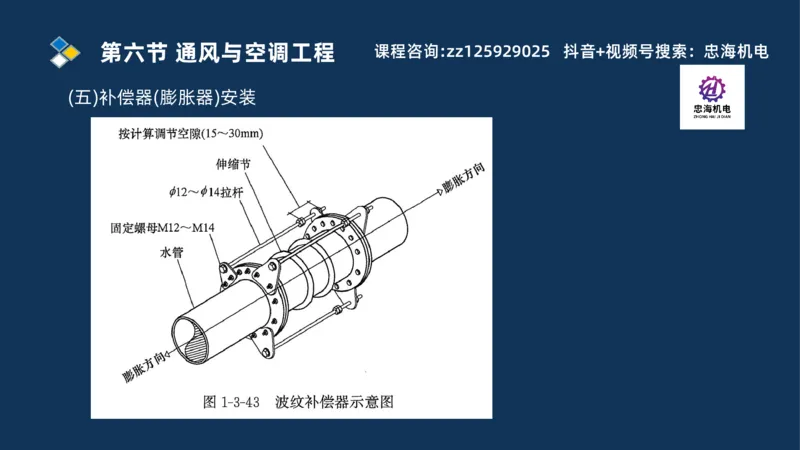

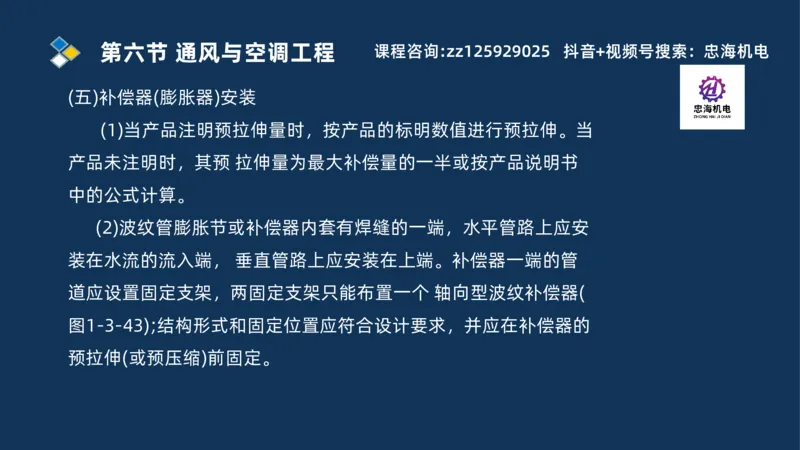

(五)补偿器(膨胀器)安装
(1)当产品注明预拉伸量时，按产品的标明数值进行预拉伸。当
产品未注明时，其预 拉伸量为最大补偿量的一半或按产品说明书
中的公式计算。
(2)波纹管膨胀节或补偿器内套有焊缝的一端，水平管路上应安
装在水流的流入端， 垂直管路上应安装在上端。补偿器一端的管
道应设置固定支架，两固定支架只能布置一个 轴向型波纹补偿器(
图1-3-43);结构形式和固定位置应符合设计要求，并应在补偿器的
预拉伸(或预压缩)前固定。第六节 通风与空调工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电
(五)补偿器(膨胀器)安装第六节 通风与空调工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电

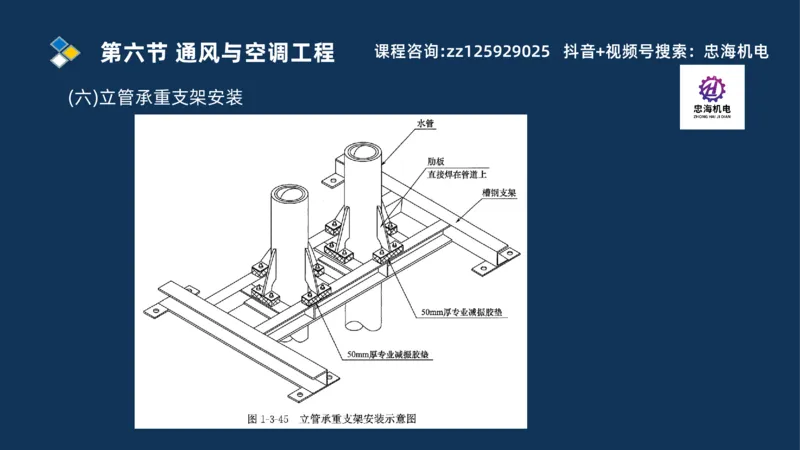

(六)立管承重支架安装
承载支架结构应进行受力计算，承重力需满足要求。立管承重
支架应支撑在结构梁 上，如设置在楼板上需进行承载力校核。支
架上应设置隔热和减振措施，如图1-3-45所示。第六节 通风与空调工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电
(六)立管承重支架安装第六节 通风与空调工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电

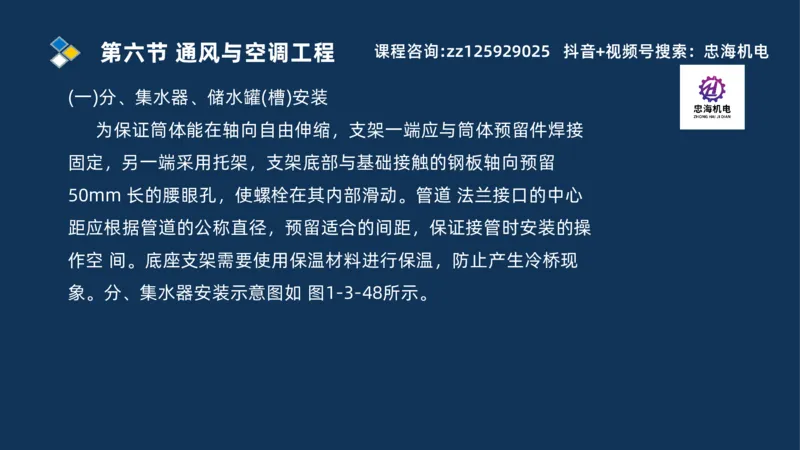

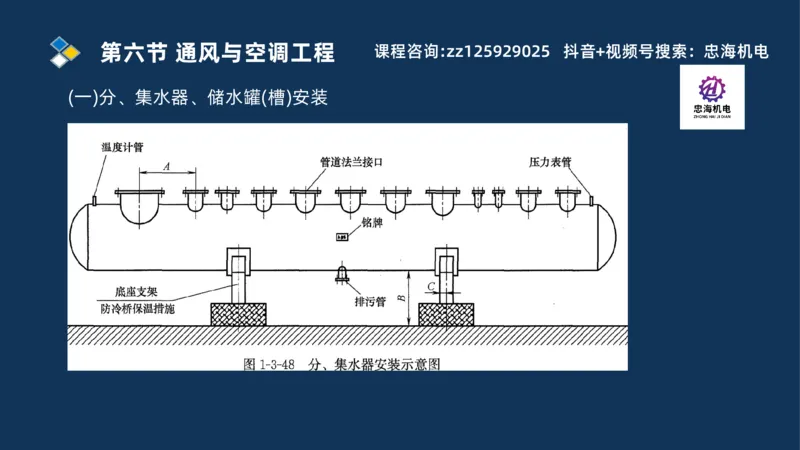

(一)分、集水器、储水罐(槽)安装
为保证筒体能在轴向自由伸缩，支架一端应与筒体预留件焊接
固定，另一端采用托架，支架底部与基础接触的钢板轴向预留
50mm 长的腰眼孔，使螺栓在其内部滑动。管道 法兰接口的中心
距应根据管道的公称直径，预留适合的间距，保证接管时安装的操
作空 间。底座支架需要使用保温材料进行保温，防止产生冷桥现
象。分、集水器安装示意图如 图1-3-48所示。第六节 通风与空调工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电
(一)分、集水器、储水罐(槽)安装第六节 通风与空调工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电

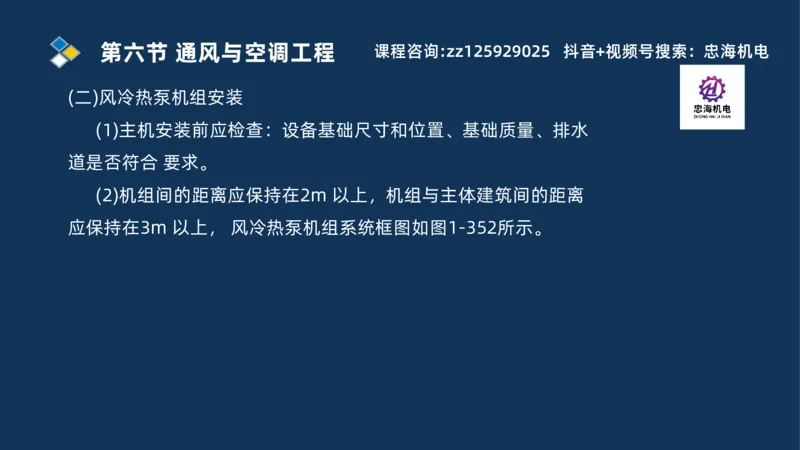

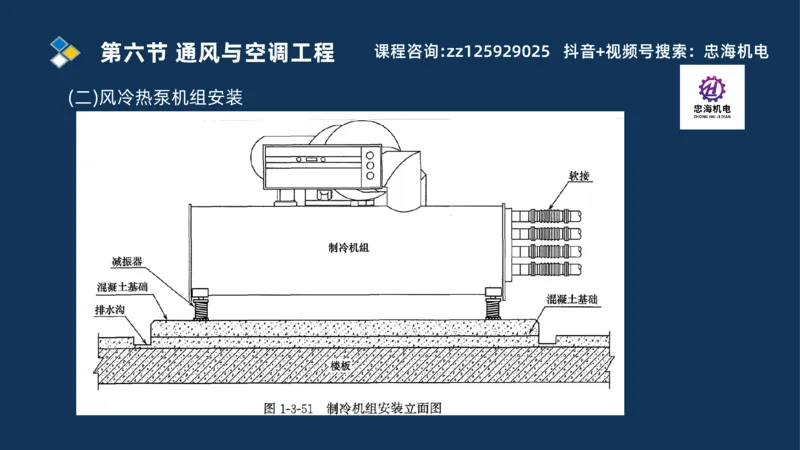

(二)风冷热泵机组安装
(1)主机安装前应检查：设备基础尺寸和位置、基础质量、排水
道是否符合 要求。
(2)机组间的距离应保持在2m 以上，机组与主体建筑间的距离
应保持在3m 以上， 风冷热泵机组系统框图如图1-352所示。第六节 通风与空调工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电
(二)风冷热泵机组安装第六节 通风与空调工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电

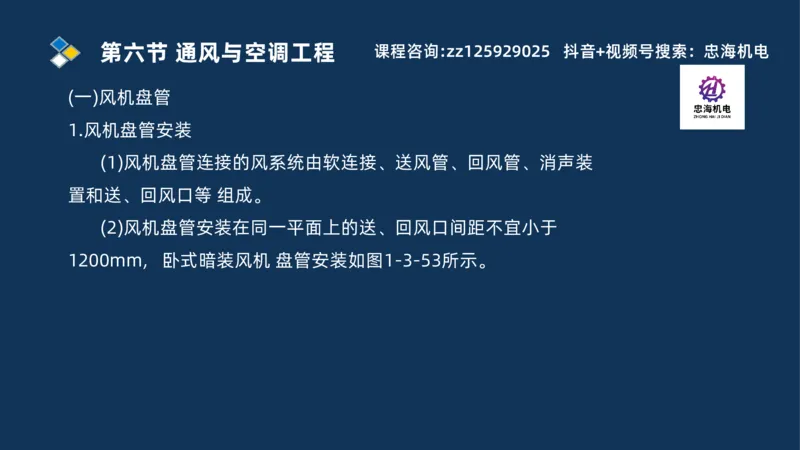

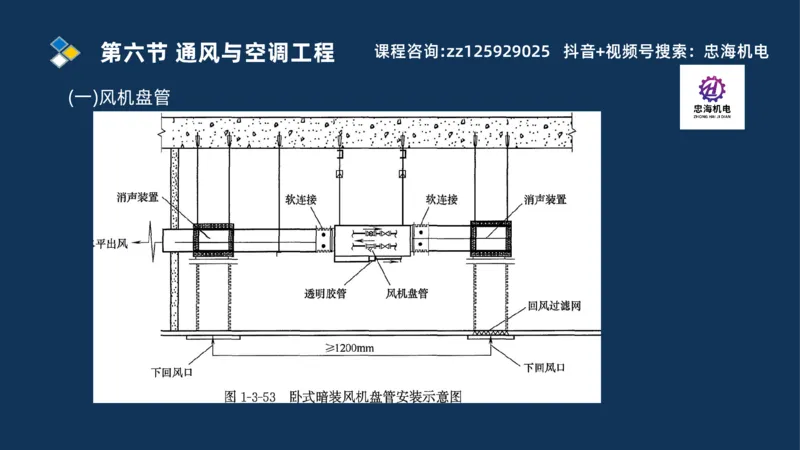

(一)风机盘管
1.风机盘管安装
(1)风机盘管连接的风系统由软连接、送风管、回风管、消声装
置和送、回风口等 组成。
(2)风机盘管安装在同一平面上的送、回风口间距不宜小于
1200mm, 卧式暗装风机 盘管安装如图1-3-53所示。第六节 通风与空调工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电

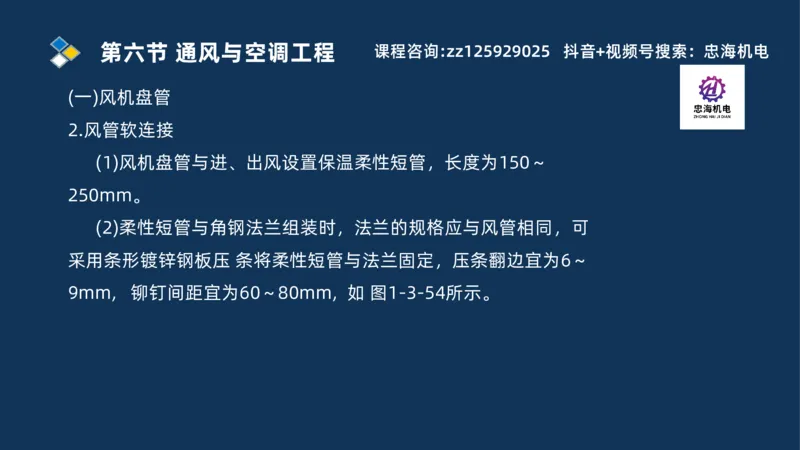

(一)风机盘管
2.风管软连接
(1)风机盘管与进、出风设置保温柔性短管，长度为150～
250mm。
(2)柔性短管与角钢法兰组装时，法兰的规格应与风管相同，可
采用条形镀锌钢板压 条将柔性短管与法兰固定，压条翻边宜为6～
9mm, 铆钉间距宜为60～80mm, 如 图1-3-54所示。第六节 通风与空调工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电
(一)风机盘管第六节 通风与空调工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电

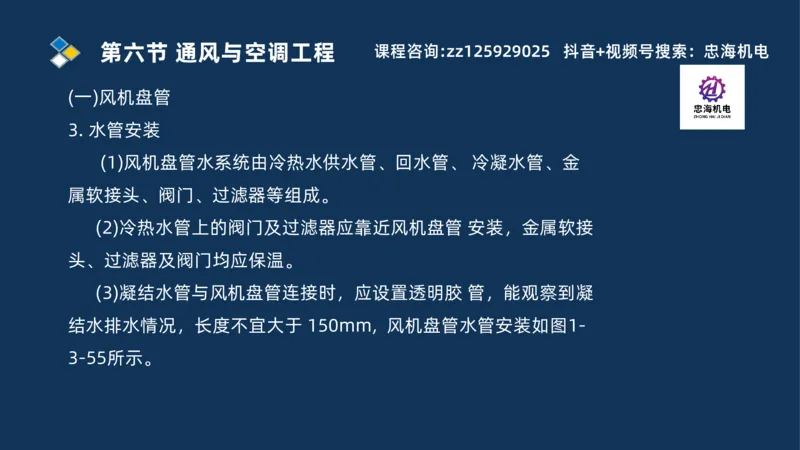

(一)风机盘管
3. 水管安装

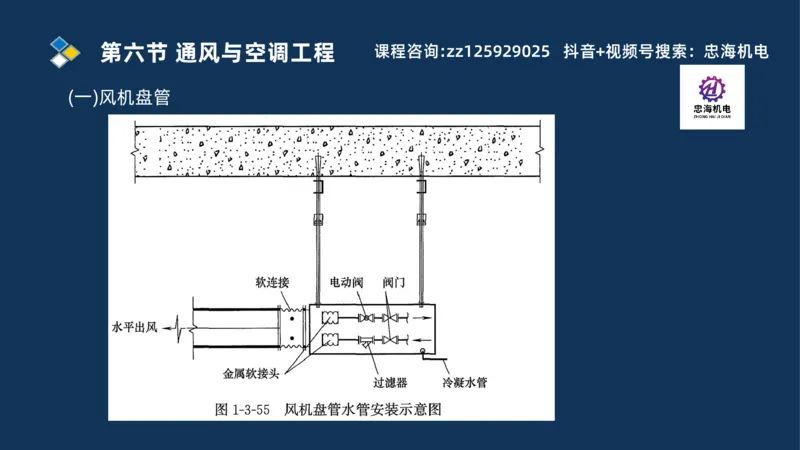

(1)风机盘管水系统由冷热水供水管、回水管、 冷凝水管、金
属软接头、阀门、过滤器等组成。
(2)冷热水管上的阀门及过滤器应靠近风机盘管 安装，金属软接
头、过滤器及阀门均应保温。
(3)凝结水管与风机盘管连接时，应设置透明胶 管，能观察到凝
结水排水情况，长度不宜大于 150mm, 风机盘管水管安装如图1-
3-55所示。第六节 通风与空调工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电
(一)风机盘管第六节 通风与空调工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电

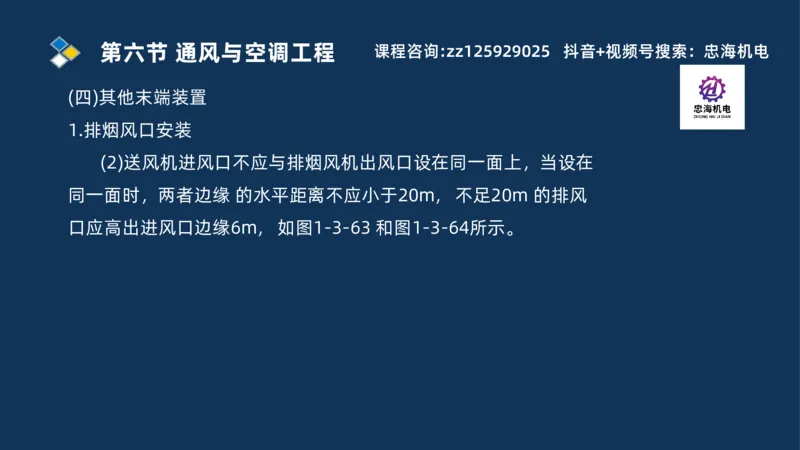

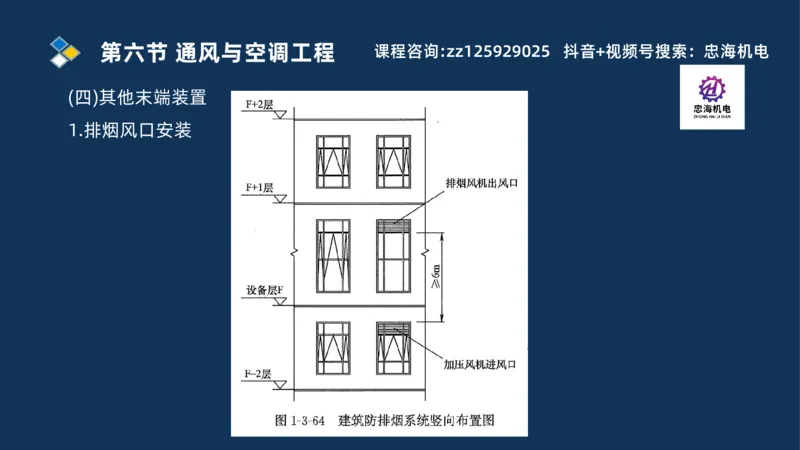

(四)其他末端装置
1.排烟风口安装
(2)送风机进风口不应与排烟风机出风口设在同一面上，当设在
同一面时，两者边缘 的水平距离不应小于20m, 不足20m 的排风
口应高出进风口边缘6m, 如图1-3-63 和图1-3-64所示。第六节 通风与空调工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电
(四)其他末端装置
1.排烟风口安装第七节 建筑智能化工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电

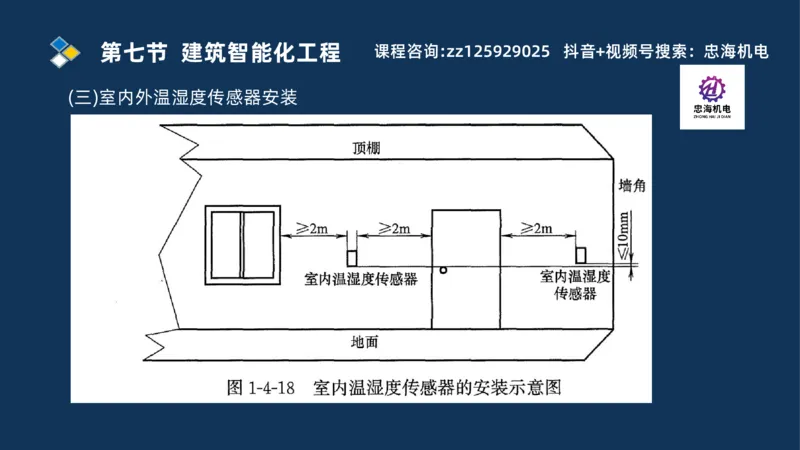

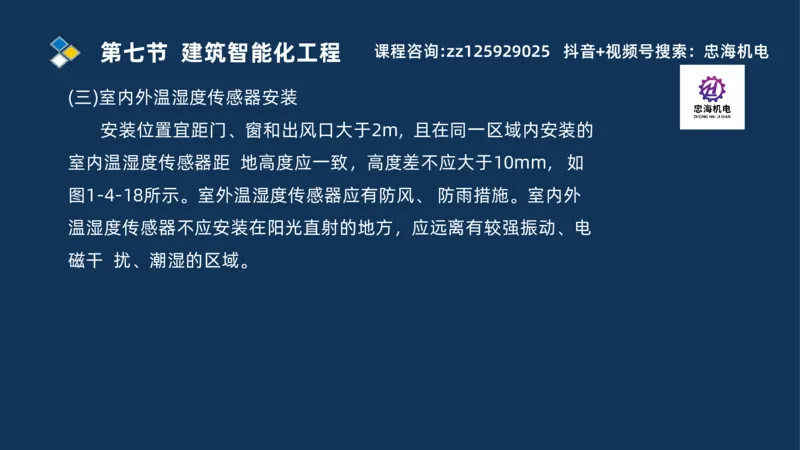

(三)室内外温湿度传感器安装
安装位置宜距门、窗和出风口大于2m, 且在同一区域内安装的
室内温湿度传感器距 地高度应一致，高度差不应大于10mm, 如
图1-4-18所示。室外温湿度传感器应有防风、 防雨措施。室内外
温湿度传感器不应安装在阳光直射的地方，应远离有较强振动、电
磁干 扰、潮湿的区域。第七节 建筑智能化工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电
(三)室内外温湿度传感器安装第七节 建筑智能化工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电

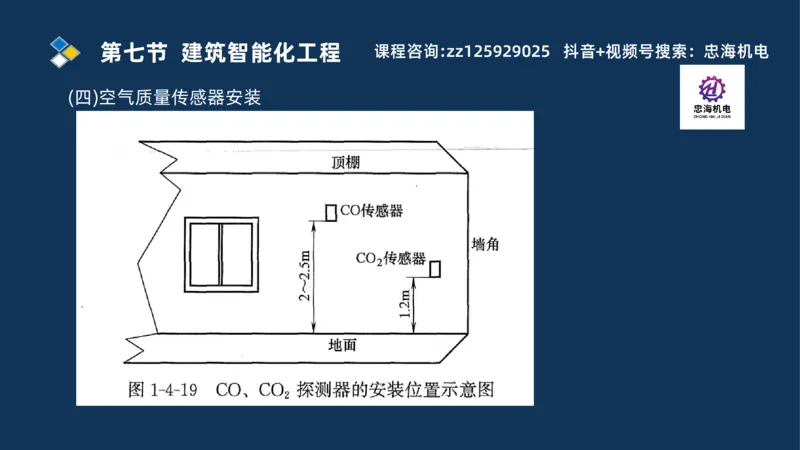

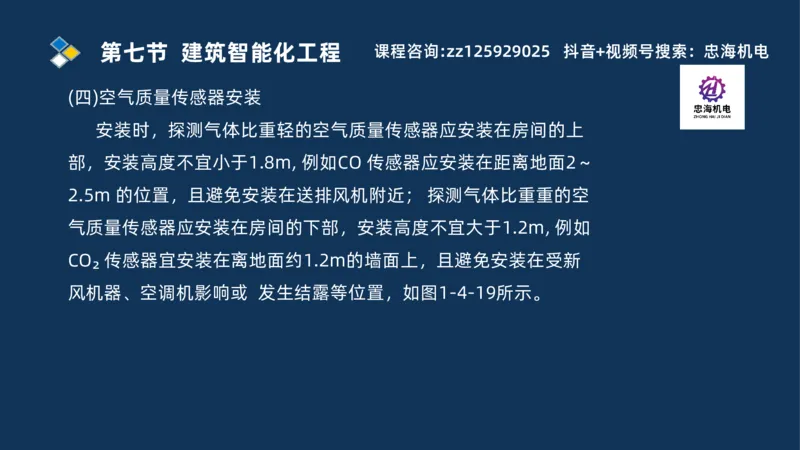

(四)空气质量传感器安装
安装时，探测气体比重轻的空气质量传感器应安装在房间的上
部，安装高度不宜小于1.8m, 例如CO 传感器应安装在距离地面2～
2.5m 的位置，且避免安装在送排风机附近； 探测气体比重重的空
气质量传感器应安装在房间的下部，安装高度不宜大于1.2m, 例如
CO₂ 传感器宜安装在离地面约1.2m的墙面上，且避免安装在受新
风机器、空调机影响或 发生结露等位置，如图1-4-19所示。第七节 建筑智能化工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电
(四)空气质量传感器安装第七节 建筑智能化工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电

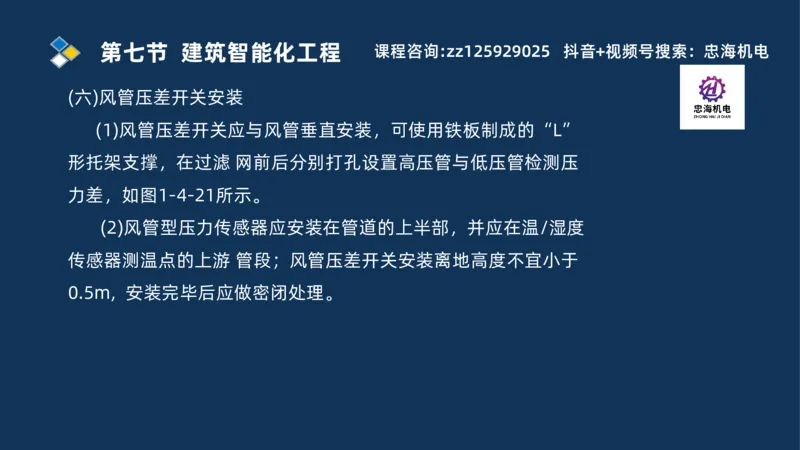

(六)风管压差开关安装
(1)风管压差开关应与风管垂直安装，可使用铁板制成的“L”
形托架支撑，在过滤 网前后分别打孔设置高压管与低压管检测压
力差，如图1-4-21所示。
(2)风管型压力传感器应安装在管道的上半部，并应在温/湿度
传感器测温点的上游 管段；风管压差开关安装离地高度不宜小于
0.5m, 安装完毕后应做密闭处理。第七节 建筑智能化工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电
(六)风管压差开关安装第七节 建筑智能化工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电

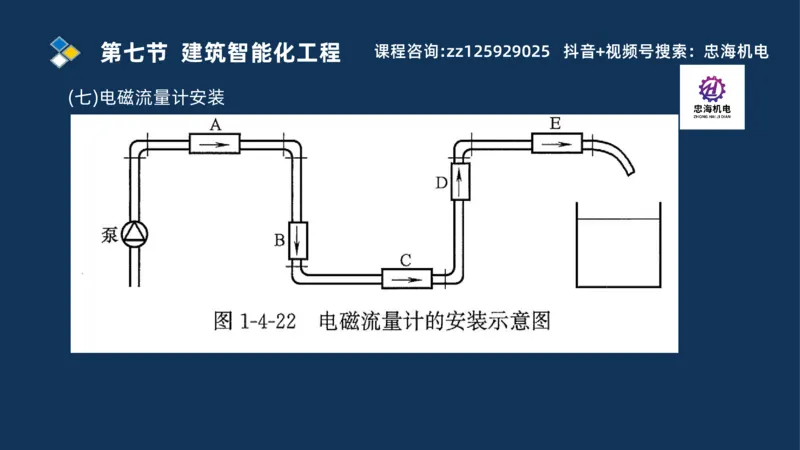

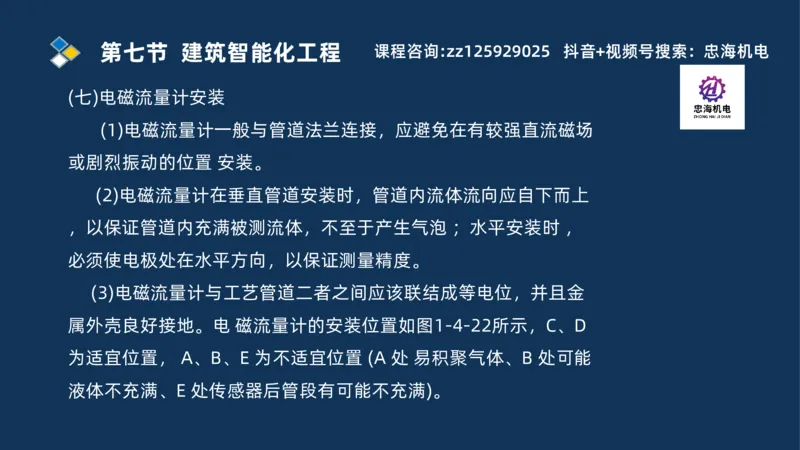

(七)电磁流量计安装
(1)电磁流量计一般与管道法兰连接，应避免在有较强直流磁场
或剧烈振动的位置 安装。
(2)电磁流量计在垂直管道安装时，管道内流体流向应自下而上
，以保证管道内充满被测流体，不至于产生气泡 ；水平安装时 ，
必须使电极处在水平方向，以保证测量精度。
(3)电磁流量计与工艺管道二者之间应该联结成等电位，并且金
属外壳良好接地。电 磁流量计的安装位置如图1-4-22所示，C、D
为适宜位置， A、B、E 为不适宜位置 (A 处 易积聚气体、B 处可能
液体不充满、E 处传感器后管段有可能不充满)。第七节 建筑智能化工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电
(七)电磁流量计安装第七节 建筑智能化工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电

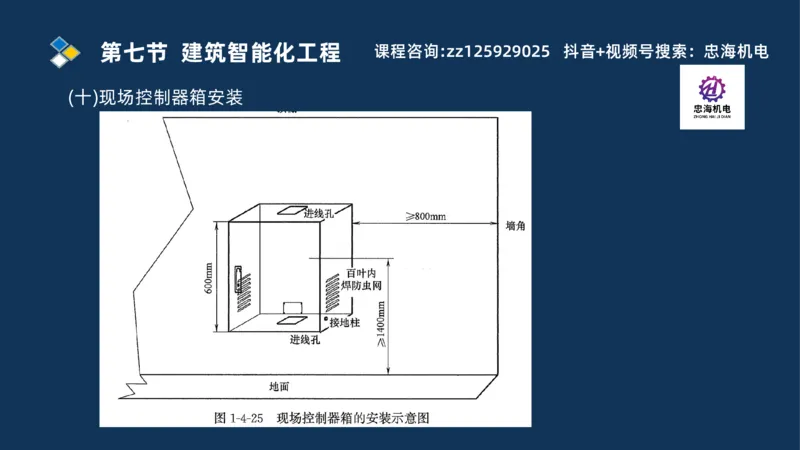

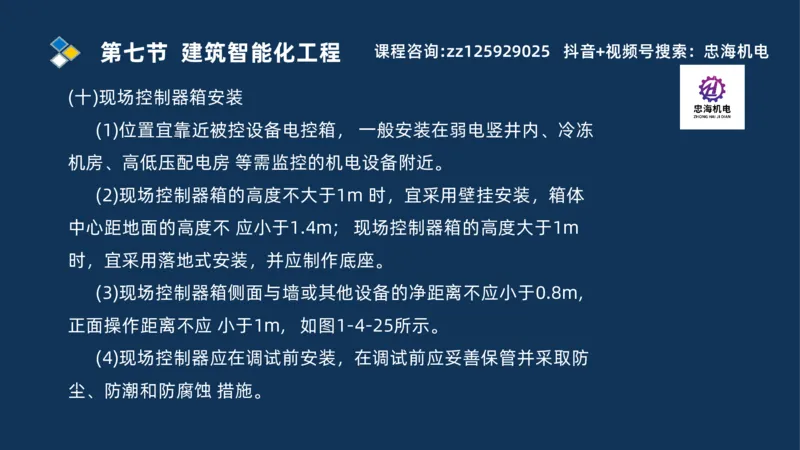

(十)现场控制器箱安装
(1)位置宜靠近被控设备电控箱， 一般安装在弱电竖井内、冷冻
机房、高低压配电房 等需监控的机电设备附近。
(2)现场控制器箱的高度不大于1m 时，宜采用壁挂安装，箱体
中心距地面的高度不 应小于1.4m; 现场控制器箱的高度大于1m
时，宜采用落地式安装，并应制作底座。
(3)现场控制器箱侧面与墙或其他设备的净距离不应小于0.8m,
正面操作距离不应 小于1m, 如图1-4-25所示。
(4)现场控制器应在调试前安装，在调试前应妥善保管并采取防
尘、防潮和防腐蚀 措施。第七节 建筑智能化工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电
(十)现场控制器箱安装第七节 建筑智能化工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电

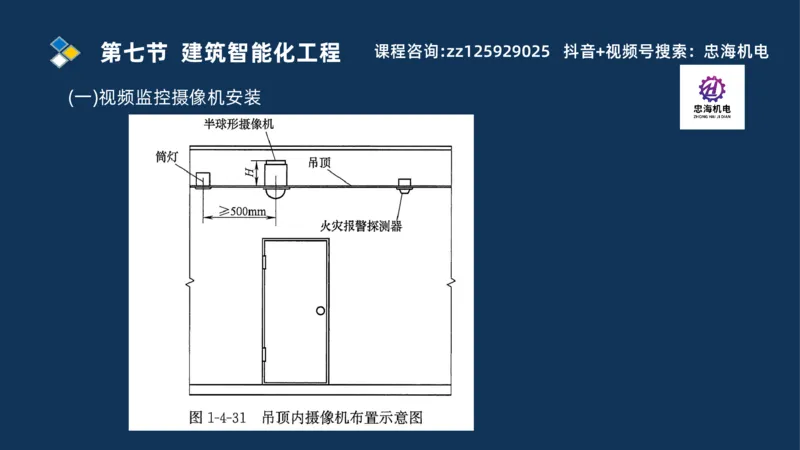

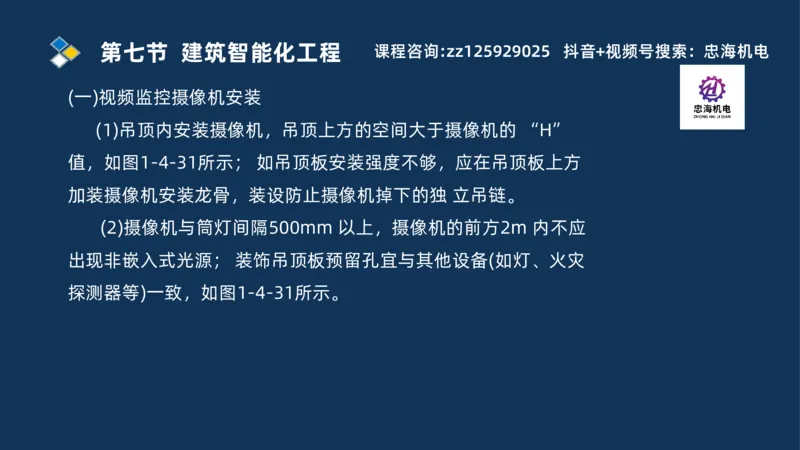

(一)视频监控摄像机安装
(1)吊顶内安装摄像机，吊顶上方的空间大于摄像机的 “H”
值，如图1-4-31所示； 如吊顶板安装强度不够，应在吊顶板上方
加装摄像机安装龙骨，装设防止摄像机掉下的独 立吊链。
(2)摄像机与筒灯间隔500mm 以上，摄像机的前方2m 内不应
出现非嵌入式光源； 装饰吊顶板预留孔宜与其他设备(如灯、火灾
探测器等)一致，如图1-4-31所示。第七节 建筑智能化工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电
(一)视频监控摄像机安装第八节 电梯工程安装 课程咨询:zz125929025 抖音+视频号搜索：忠海机电

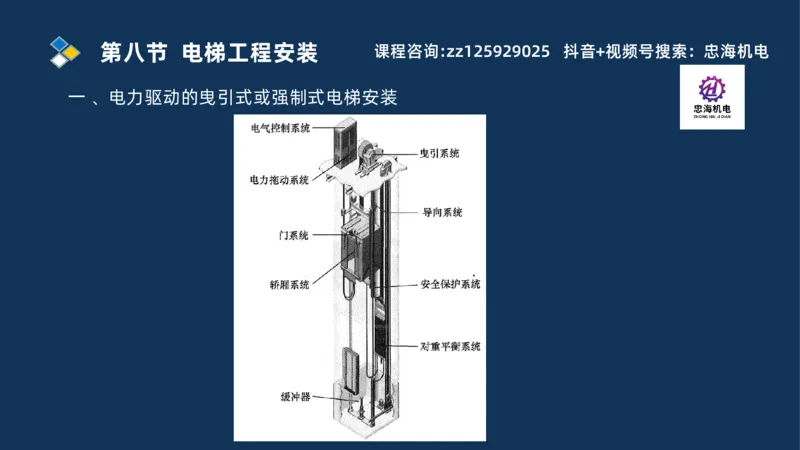

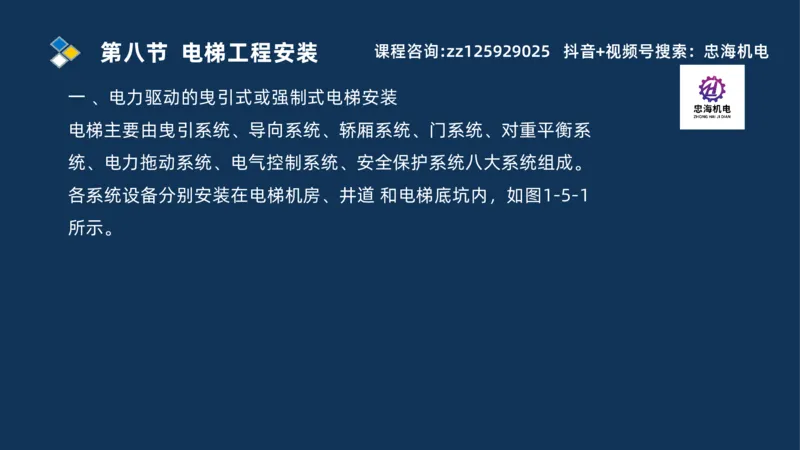

一 、电力驱动的曳引式或强制式电梯安装
电梯主要由曳引系统、导向系统、轿厢系统、门系统、对重平衡系
统、电力拖动系统、电气控制系统、安全保护系统八大系统组成。
各系统设备分别安装在电梯机房、井道 和电梯底坑内，如图1-5-1
所示。第八节 电梯工程安装 课程咨询:zz125929025 抖音+视频号搜索：忠海机电
一 、电力驱动的曳引式或强制式电梯安装第八节 电梯工程安装 课程咨询:zz125929025 抖音+视频号搜索：忠海机电

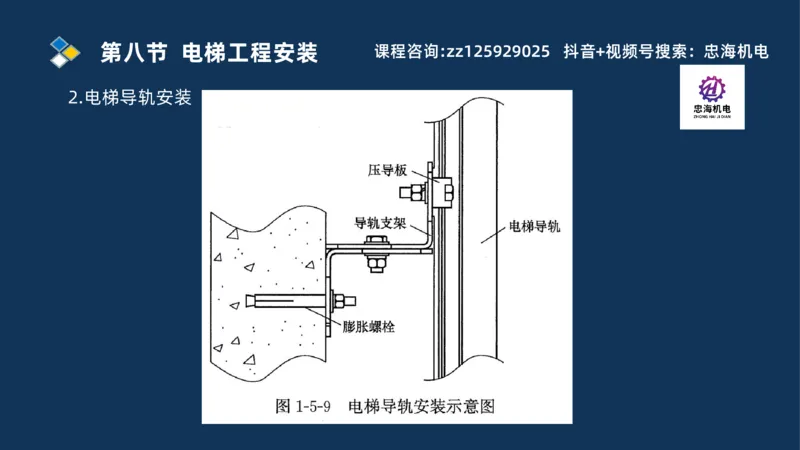

2.电梯导轨安装
(1)电梯导轨安装前应检查导轨有无弯曲变形，并清洗导轨接头
，清除导轨上的毛 刺、黄油等杂物。
(2)电梯轿厢导轨和对重导轨，其下端的导轨座应安装在坚固的
地面上。
(3)用膨胀螺栓固定导轨支架时，要选用合适的钻头打孔，孔要
正，深度不应小于 120mm。 电梯每根导轨不应少于2个导轨支架
，支架间距不宜大于2.5m, 如图1-5-9 所示。第八节 电梯工程安装 课程咨询:zz125929025 抖音+视频号搜索：忠海机电
2.电梯导轨安装第八节 电梯工程安装 课程咨询:zz125929025 抖音+视频号搜索：忠海机电

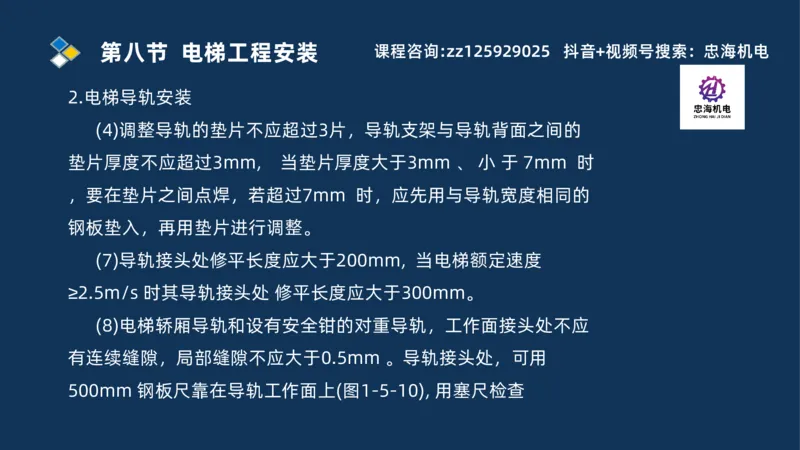

2.电梯导轨安装
(4)调整导轨的垫片不应超过3片，导轨支架与导轨背面之间的
垫片厚度不应超过3mm, 当垫片厚度大于3mm 、 小 于 7mm 时
，要在垫片之间点焊，若超过7mm 时，应先用与导轨宽度相同的
钢板垫入，再用垫片进行调整。
(7)导轨接头处修平长度应大于200mm, 当电梯额定速度
≥2.5m/s 时其导轨接头处 修平长度应大于300mm。

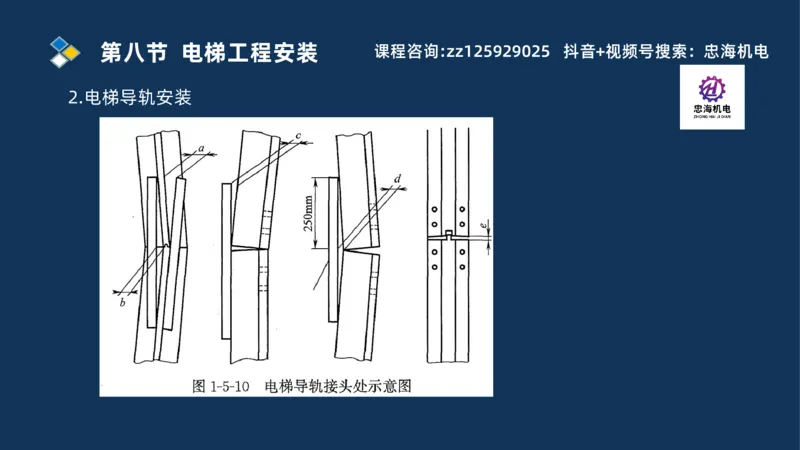

(8)电梯轿厢导轨和设有安全钳的对重导轨，工作面接头处不应
有连续缝隙，局部缝隙不应大于0.5mm 。导轨接头处，可用
500mm 钢板尺靠在导轨工作面上(图1-5-10), 用塞尺检查第八节 电梯工程安装 课程咨询:zz125929025 抖音+视频号搜索：忠海机电
2.电梯导轨安装第八节 电梯工程安装 课程咨询:zz125929025 抖音+视频号搜索：忠海机电

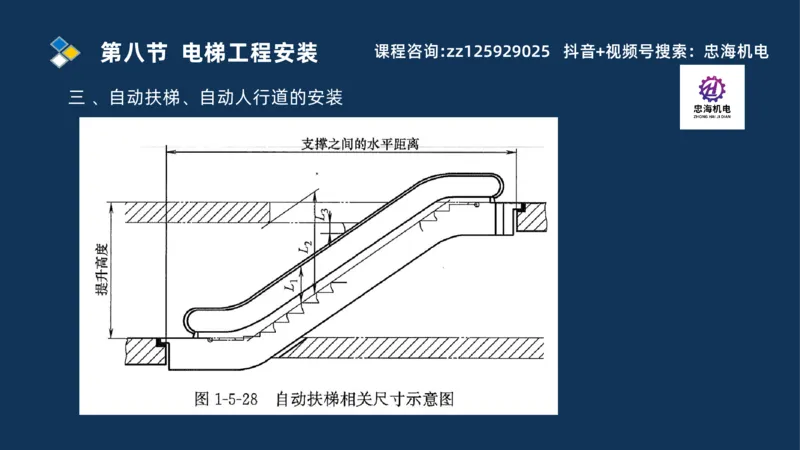

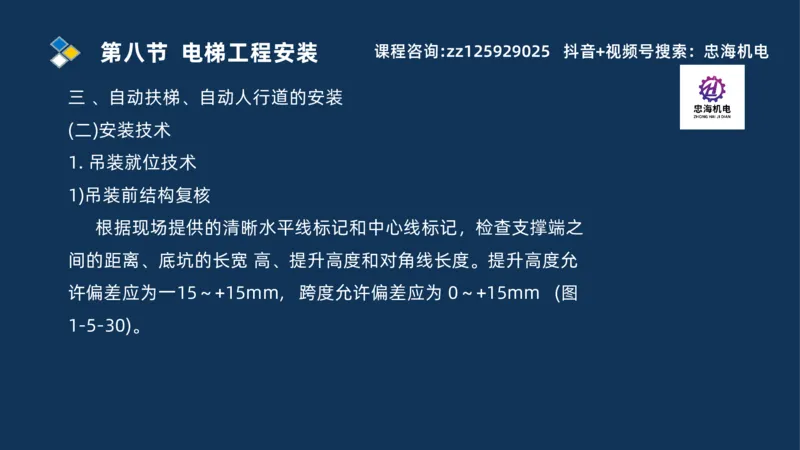

三 、自动扶梯、自动人行道的安装
(二)安装技术
1. 吊装就位技术
1)吊装前结构复核

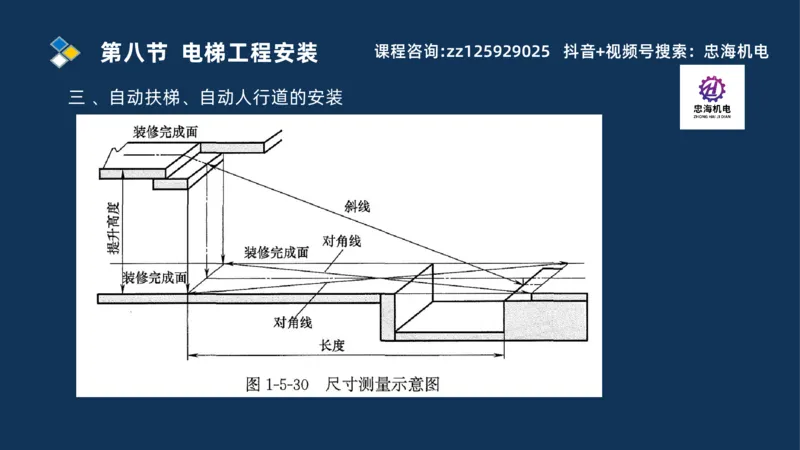

根据现场提供的清晰水平线标记和中心线标记，检查支撑端之
间的距离、底坑的长宽 高、提升高度和对角线长度。提升高度允
许偏差应为一15～+15mm, 跨度允许偏差应为 0～+15mm (图
1-5-30)。第八节 电梯工程安装 课程咨询:zz125929025 抖音+视频号搜索：忠海机电
三 、自动扶梯、自动人行道的安装第八节 电梯工程安装 课程咨询:zz125929025 抖音+视频号搜索：忠海机电
三 、自动扶梯、自动人行道的安装第八节 电梯工程安装 课程咨询:zz125929025 抖音+视频号搜索：忠海机电

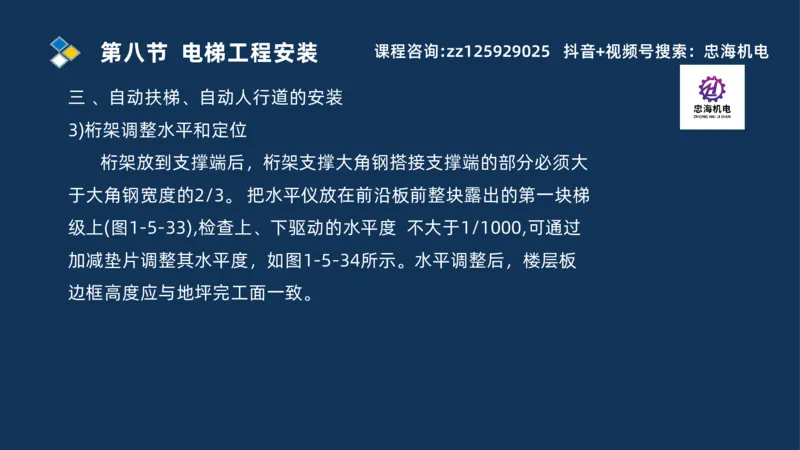

三 、自动扶梯、自动人行道的安装

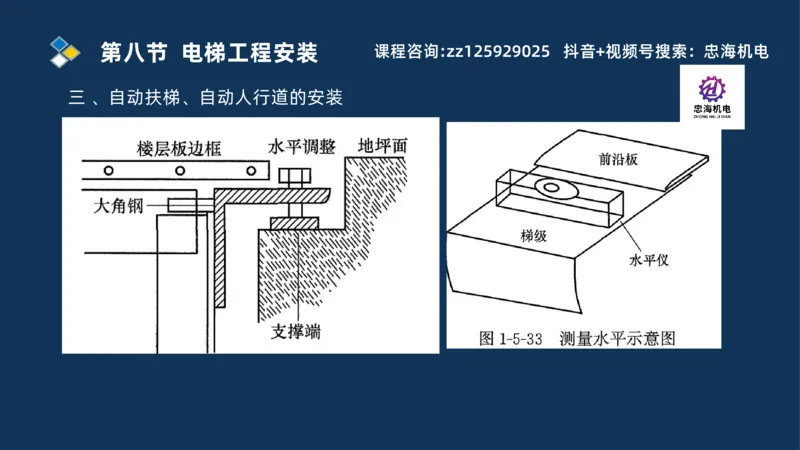

3)桁架调整水平和定位
桁架放到支撑端后，桁架支撑大角钢搭接支撑端的部分必须大
于大角钢宽度的2/3。 把水平仪放在前沿板前整块露出的第一块梯
级上(图1-5-33),检查上、下驱动的水平度 不大于1/1000,可通过
加减垫片调整其水平度，如图1-5-34所示。水平调整后，楼层板
边框高度应与地坪完工面一致。第八节 电梯工程安装 课程咨询:zz125929025 抖音+视频号搜索：忠海机电
三 、自动扶梯、自动人行道的安装第九节 消防工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电

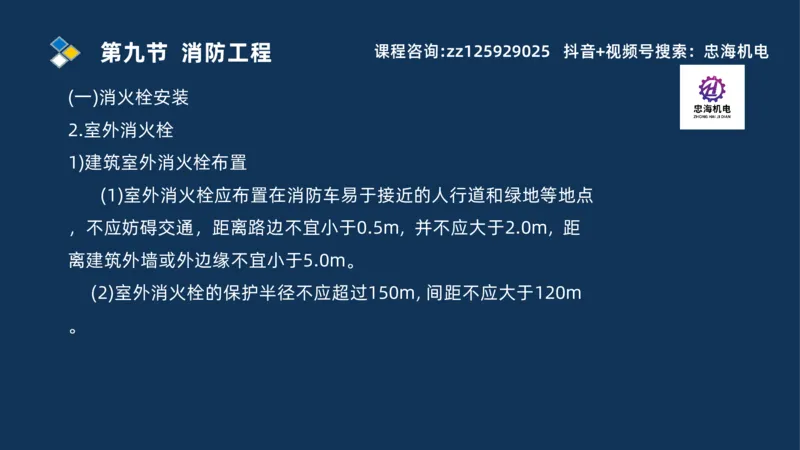

(一)消火栓安装
2.室外消火栓
1)建筑室外消火栓布置
(1)室外消火栓应布置在消防车易于接近的人行道和绿地等地点
，不应妨碍交通，距离路边不宜小于0.5m, 并不应大于2.0m, 距
离建筑外墙或外边缘不宜小于5.0m。
(2)室外消火栓的保护半径不应超过150m, 间距不应大于120m
。第九节 消防工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电

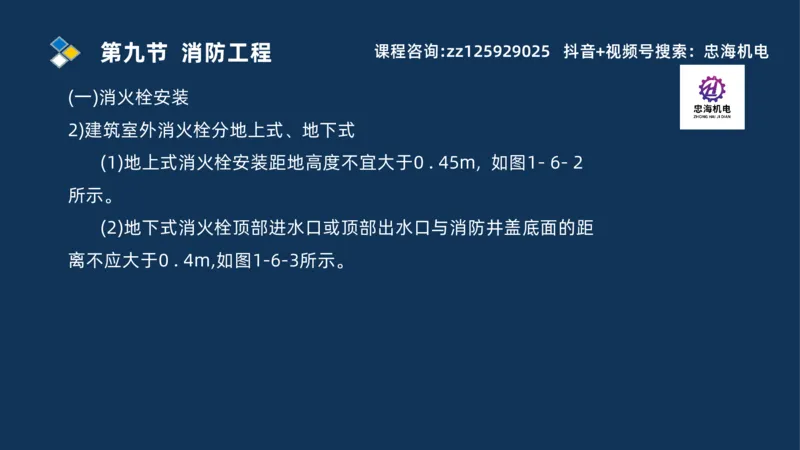

(一)消火栓安装
2)建筑室外消火栓分地上式、地下式

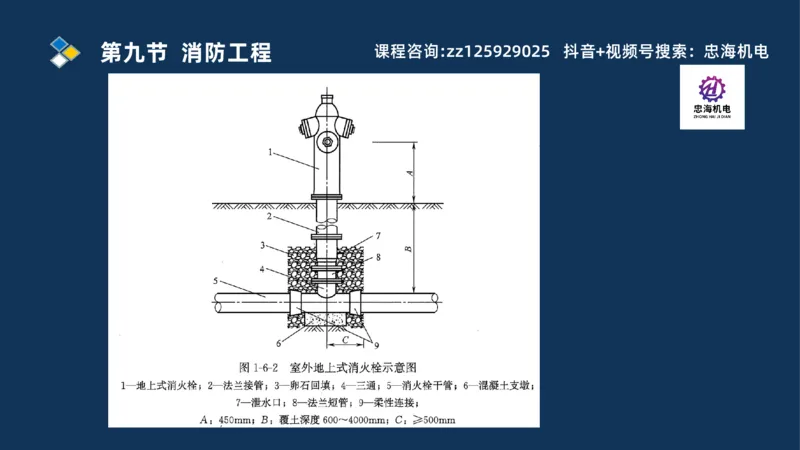

(1)地上式消火栓安装距地高度不宜大于0 . 45m, 如图1- 6- 2
所示。

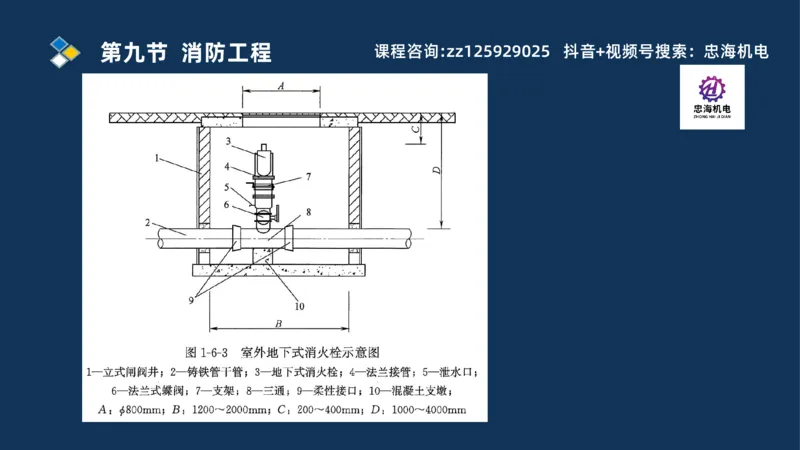

(2)地下式消火栓顶部进水口或顶部出水口与消防井盖底面的距
离不应大于0 . 4m,如图1-6-3所示。第九节 消防工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电第九节 消防工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电第九节 消防工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电

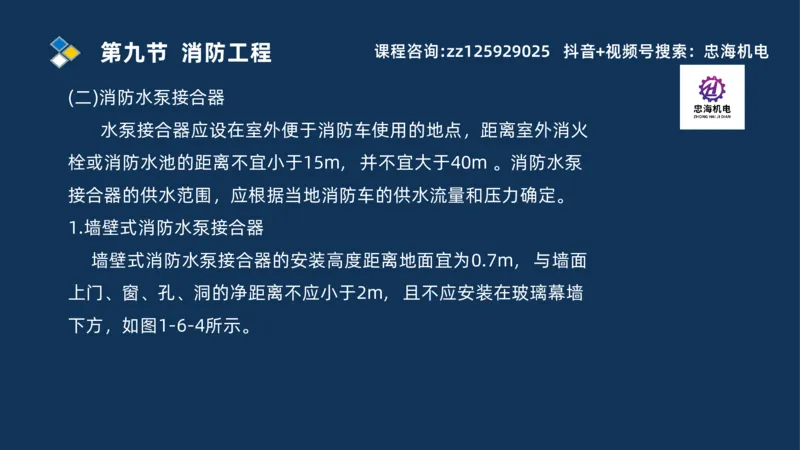

(二)消防水泵接合器
水泵接合器应设在室外便于消防车使用的地点，距离室外消火
栓或消防水池的距离不宜小于15m, 并不宜大于40m 。消防水泵
接合器的供水范围，应根据当地消防车的供水流量和压力确定。

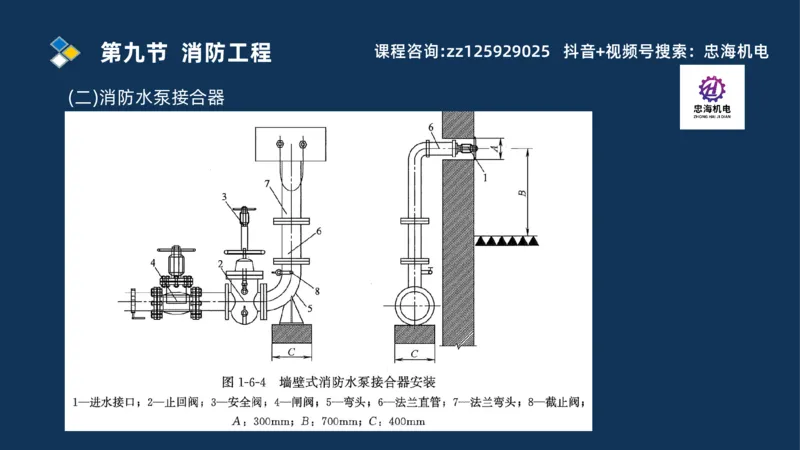

1.墙壁式消防水泵接合器
墙壁式消防水泵接合器的安装高度距离地面宜为0.7m, 与墙面
上门、窗、孔、洞的净距离不应小于2m, 且不应安装在玻璃幕墙
下方，如图1-6-4所示。第九节 消防工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电

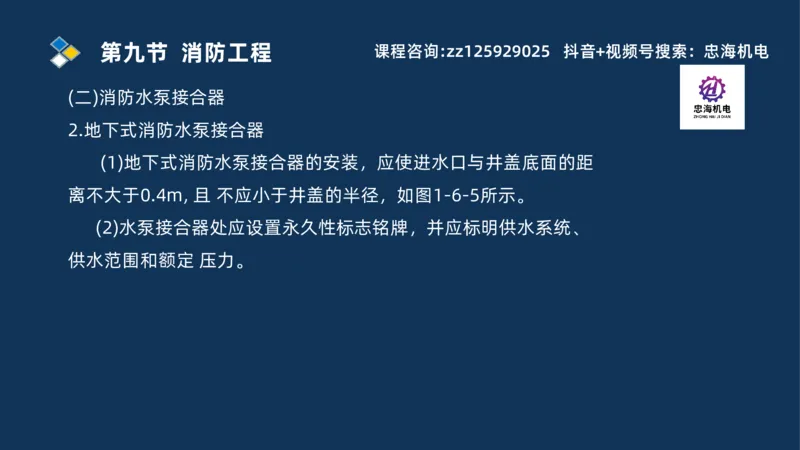

(二)消防水泵接合器
2.地下式消防水泵接合器

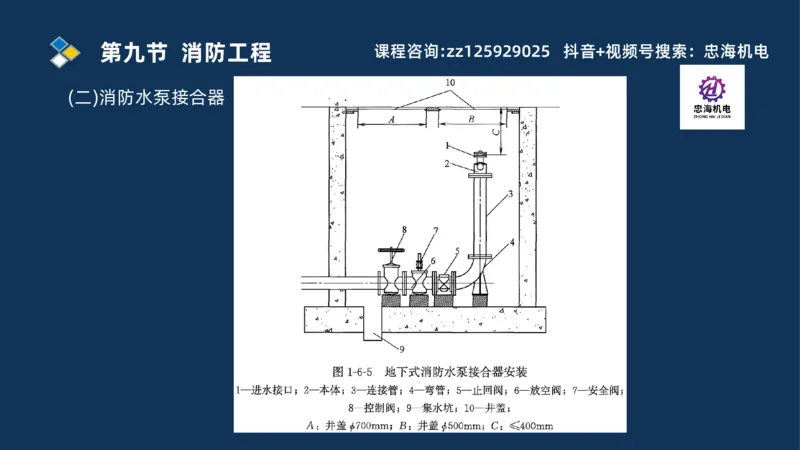

(1)地下式消防水泵接合器的安装，应使进水口与井盖底面的距
离不大于0.4m, 且 不应小于井盖的半径，如图1-6-5所示。
(2)水泵接合器处应设置永久性标志铭牌，并应标明供水系统、
供水范围和额定 压力。第九节 消防工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电
(二)消防水泵接合器第九节 消防工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电
(二)消防水泵接合器第九节 消防工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电

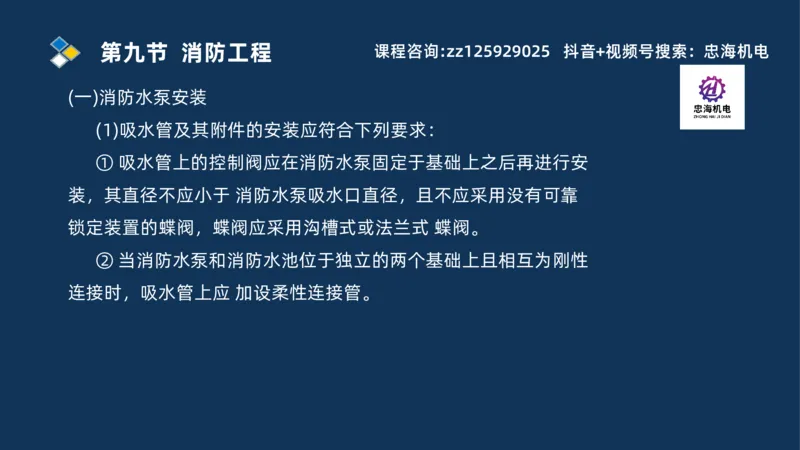

(一)消防水泵安装
(1)吸水管及其附件的安装应符合下列要求：
① 吸水管上的控制阀应在消防水泵固定于基础上之后再进行安
装，其直径不应小于 消防水泵吸水口直径，且不应采用没有可靠
锁定装置的蝶阀，蝶阀应采用沟槽式或法兰式 蝶阀。
② 当消防水泵和消防水池位于独立的两个基础上且相互为刚性
连接时，吸水管上应 加设柔性连接管。第九节 消防工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电

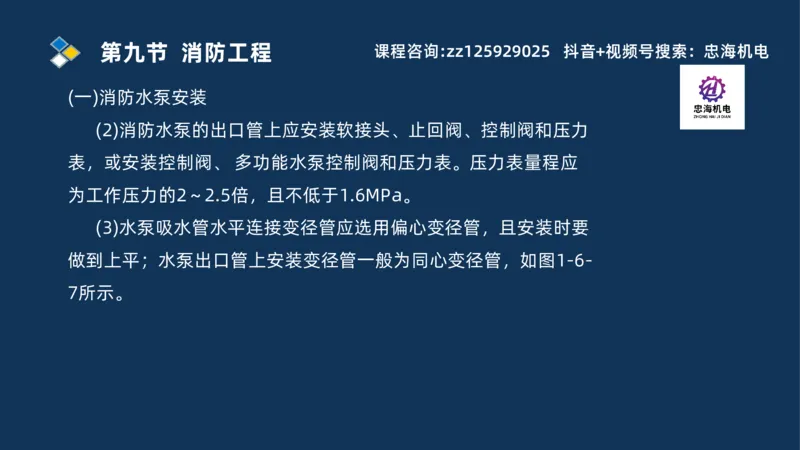

(一)消防水泵安装
(2)消防水泵的出口管上应安装软接头、止回阀、控制阀和压力
表，或安装控制阀、 多功能水泵控制阀和压力表。压力表量程应
为工作压力的2～2.5倍，且不低于1.6MPa。

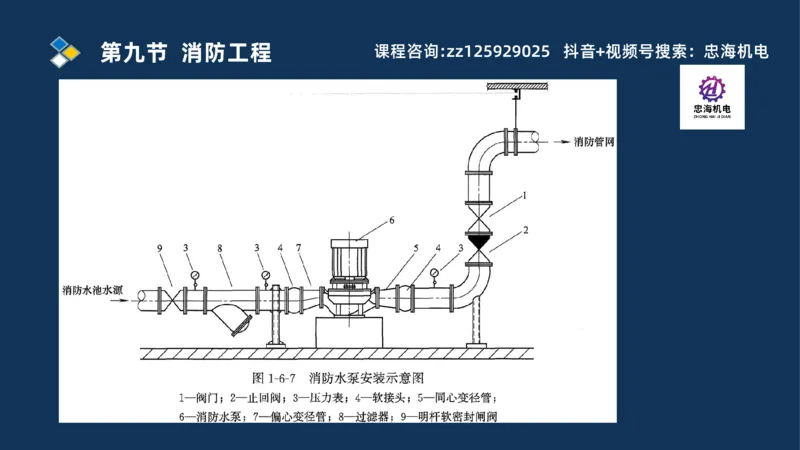

(3)水泵吸水管水平连接变径管应选用偏心变径管，且安装时要
做到上平；水泵出口管上安装变径管一般为同心变径管，如图1-6-
7所示。第九节 消防工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电第九节 消防工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电

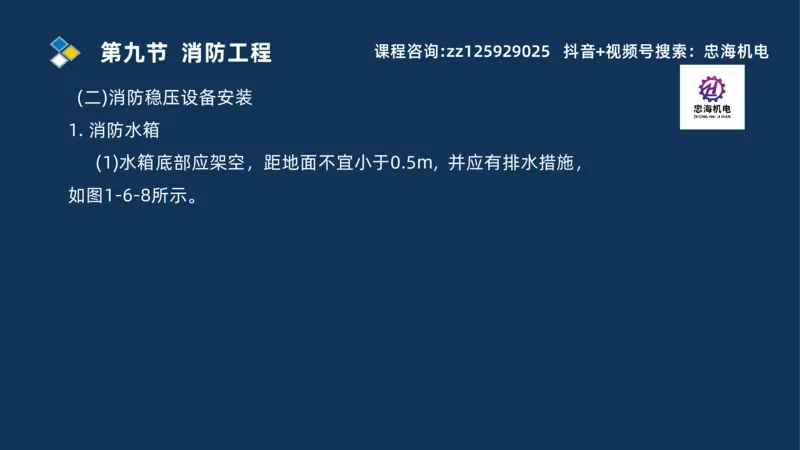

(二)消防稳压设备安装
1. 消防水箱

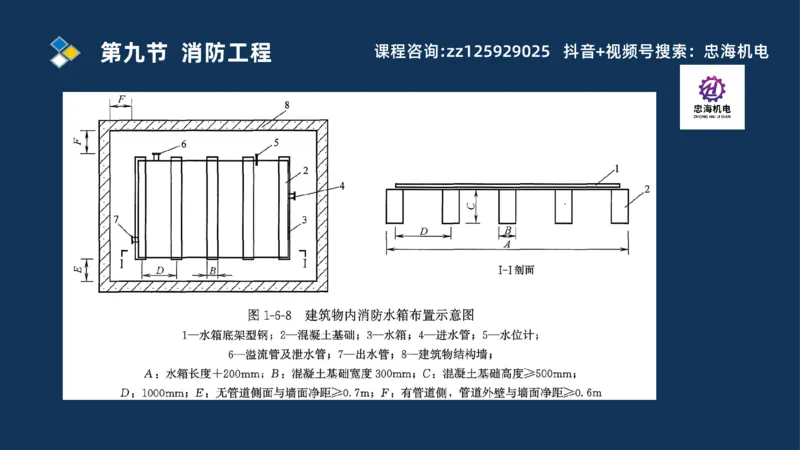

(1)水箱底部应架空，距地面不宜小于0.5m, 并应有排水措施，
如图1-6-8所示。第九节 消防工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电第九节 消防工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电

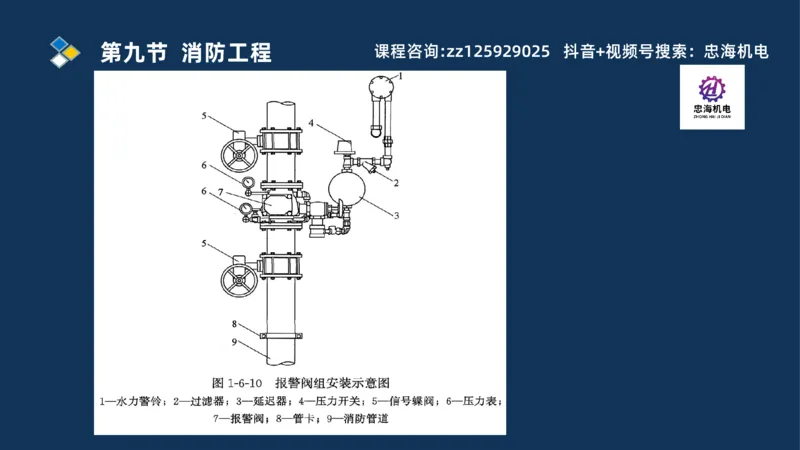

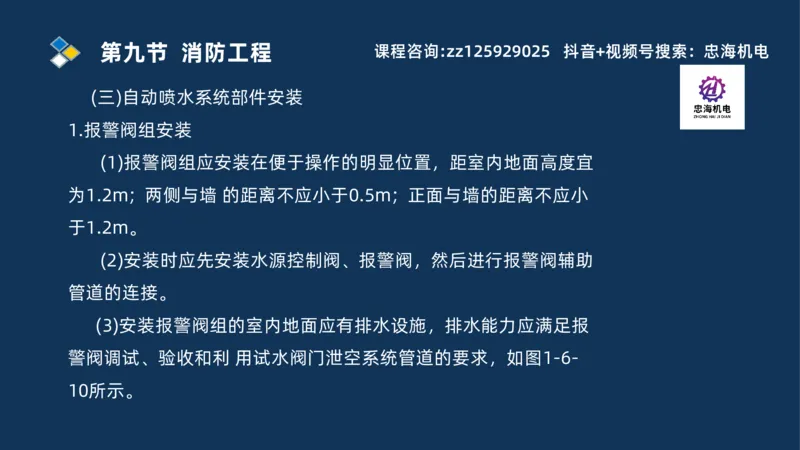

(三)自动喷水系统部件安装
1.报警阀组安装
(1)报警阀组应安装在便于操作的明显位置，距室内地面高度宜
为1.2m; 两侧与墙 的距离不应小于0.5m; 正面与墙的距离不应小
于1.2m。
(2)安装时应先安装水源控制阀、报警阀，然后进行报警阀辅助
管道的连接。
(3)安装报警阀组的室内地面应有排水设施，排水能力应满足报
警阀调试、验收和利 用试水阀门泄空系统管道的要求，如图1-6-
10所示。第九节 消防工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电第九节 消防工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电

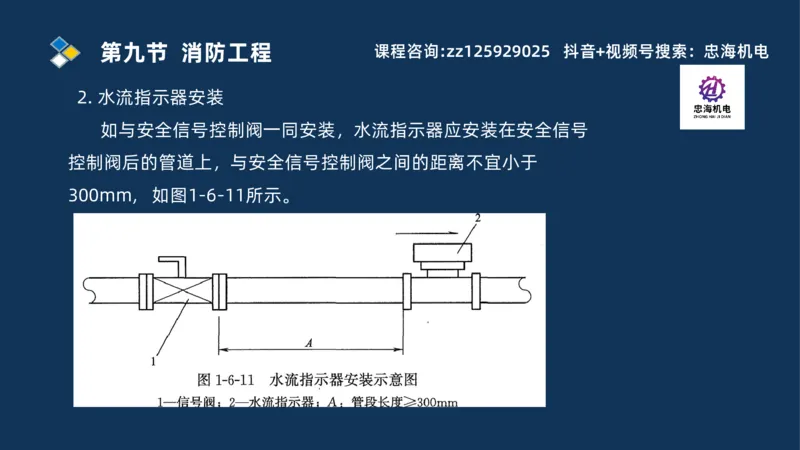

2. 水流指示器安装
如与安全信号控制阀一同安装，水流指示器应安装在安全信号
控制阀后的管道上，与安全信号控制阀之间的距离不宜小于
300mm, 如图1-6-11所示。第九节 消防工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电

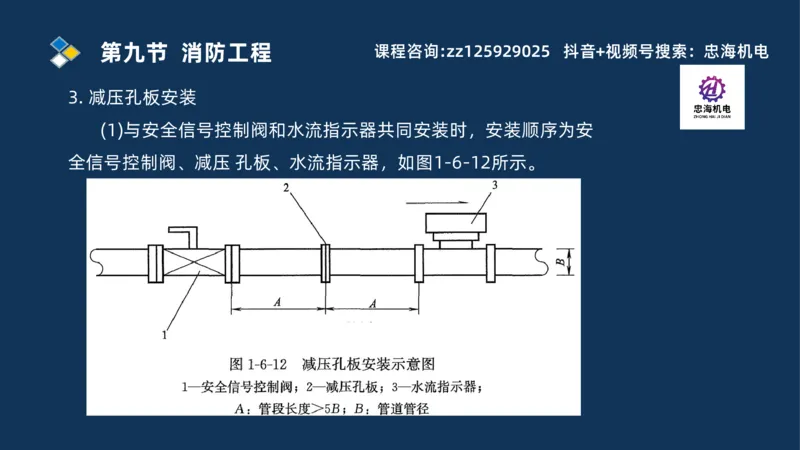

3. 减压孔板安装
(1)与安全信号控制阀和水流指示器共同安装时，安装顺序为安
全信号控制阀、减压 孔板、水流指示器，如图1-6-12所示。第九节 消防工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电

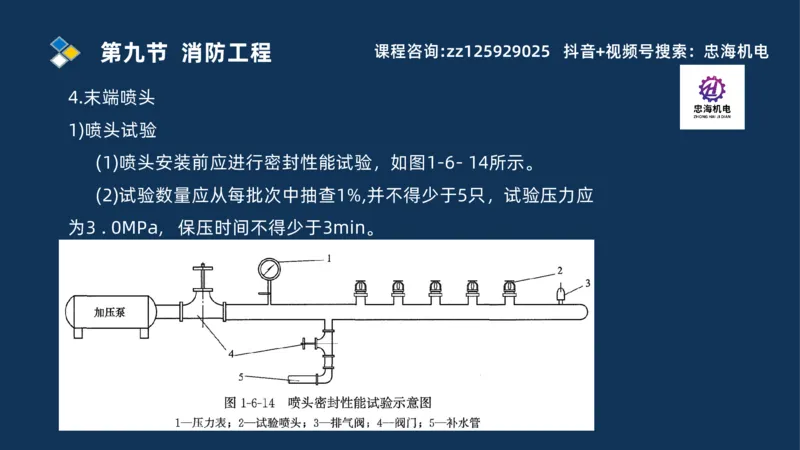

4.末端喷头
1)喷头试验
(1)喷头安装前应进行密封性能试验，如图1-6- 14所示。
(2)试验数量应从每批次中抽查1%,并不得少于5只，试验压力应
为3 . 0MPa, 保压时间不得少于3min。第九节 消防工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电

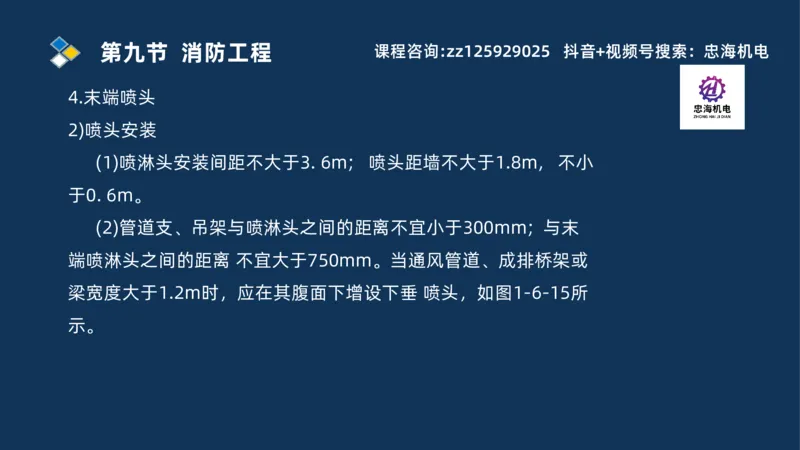

4.末端喷头
2)喷头安装
(1)喷淋头安装间距不大于3. 6m; 喷头距墙不大于1.8m, 不小
于0. 6m。
(2)管道支、吊架与喷淋头之间的距离不宜小于300mm; 与末

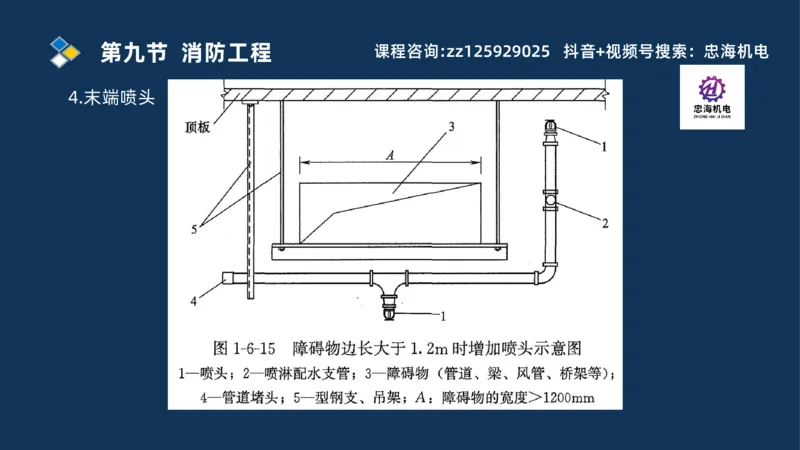

端喷淋头之间的距离 不宜大于750mm。当通风管道、成排桥架或
梁宽度大于1.2m时，应在其腹面下增设下垂 喷头，如图1-6-15所
示。第九节 消防工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电
4.末端喷头第九节 消防工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电

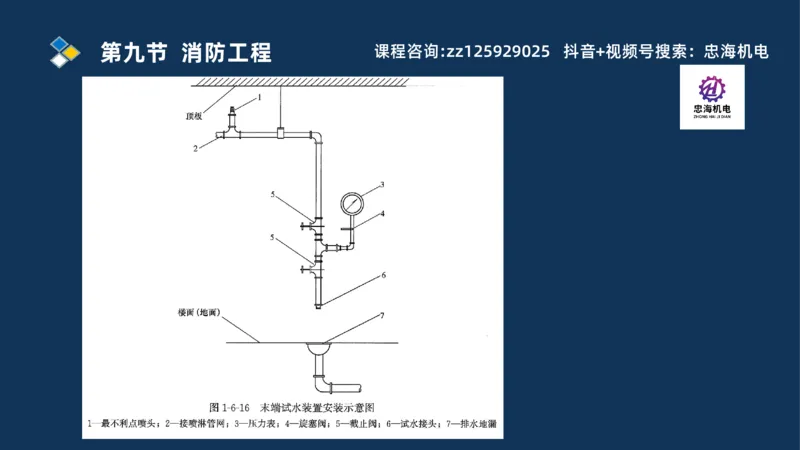

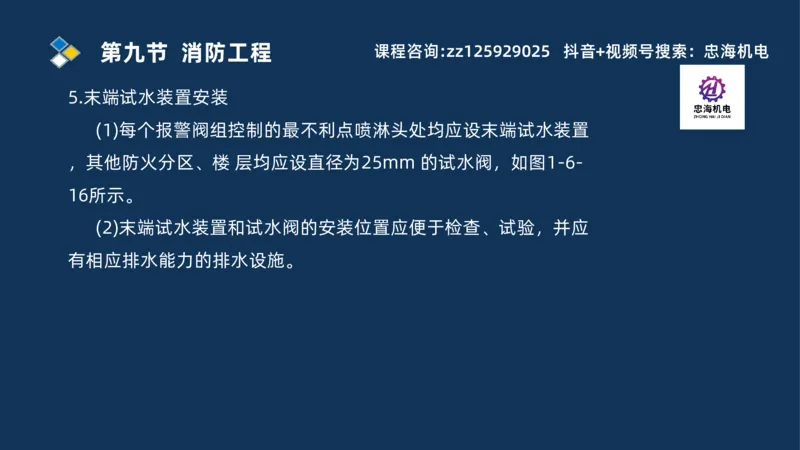

5.末端试水装置安装
(1)每个报警阀组控制的最不利点喷淋头处均应设末端试水装置
，其他防火分区、楼 层均应设直径为25mm 的试水阀，如图1-6-
16所示。
(2)末端试水装置和试水阀的安装位置应便于检查、试验，并应
有相应排水能力的排水设施。第九节 消防工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电第九节 消防工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电

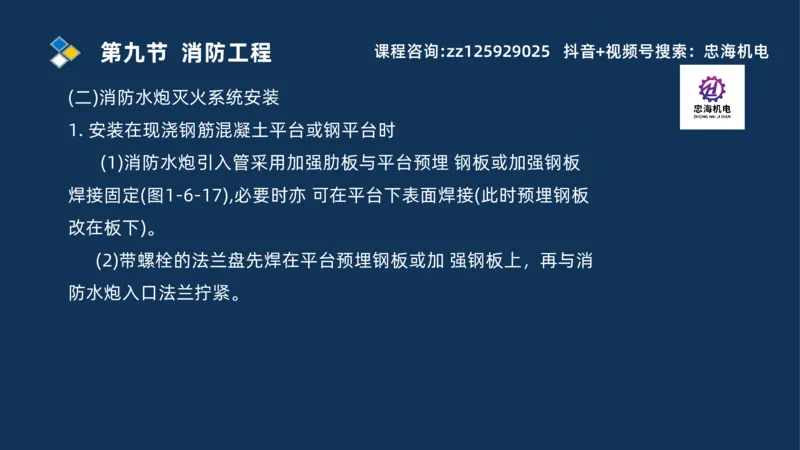

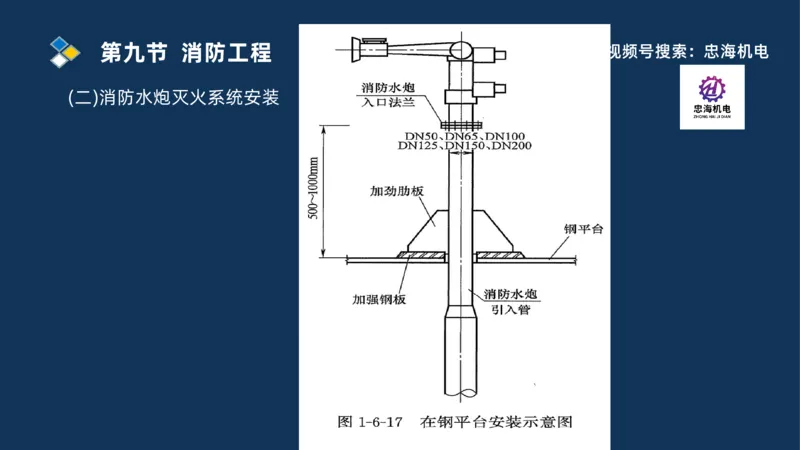

(二)消防水炮灭火系统安装
1. 安装在现浇钢筋混凝土平台或钢平台时
(1)消防水炮引入管采用加强肋板与平台预埋 钢板或加强钢板
焊接固定(图1-6-17),必要时亦 可在平台下表面焊接(此时预埋钢板
改在板下)。
(2)带螺栓的法兰盘先焊在平台预埋钢板或加 强钢板上，再与消
防水炮入口法兰拧紧。第九节 消防工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电
(二)消防水炮灭火系统安装课程咨询:zz125929025 抖音+视频号搜索：忠海机电
第三章 工业机电工程安装第十节 电气装置安装工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电

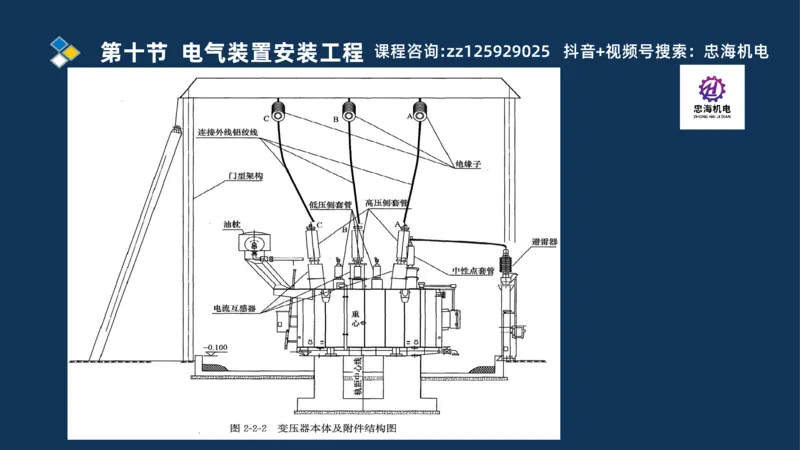

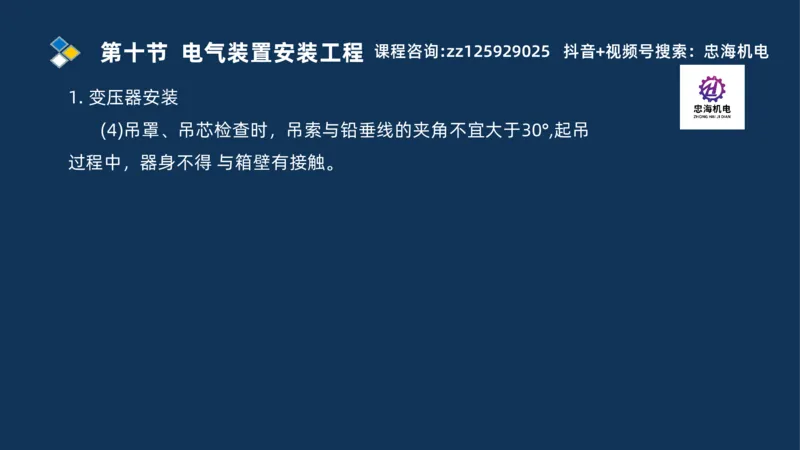

1. 变压器安装

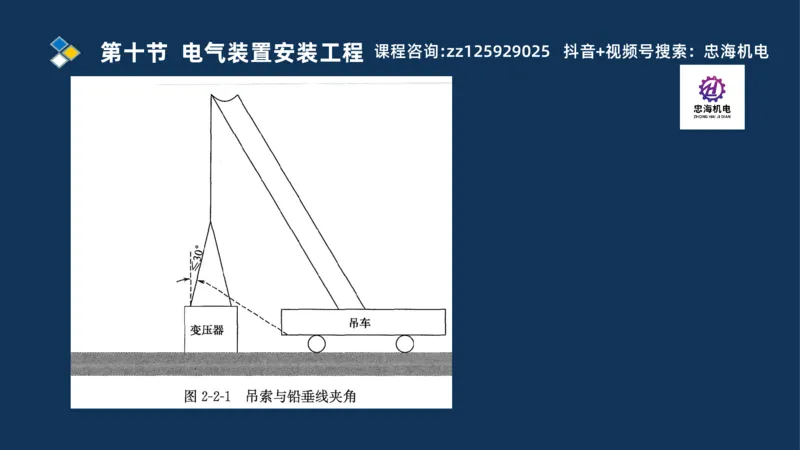

(4)吊罩、吊芯检查时，吊索与铅垂线的夹角不宜大于30°,起吊
过程中，器身不得 与箱壁有接触。第十节 电气装置安装工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电第十节 电气装置安装工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电第十节 电气装置安装工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电

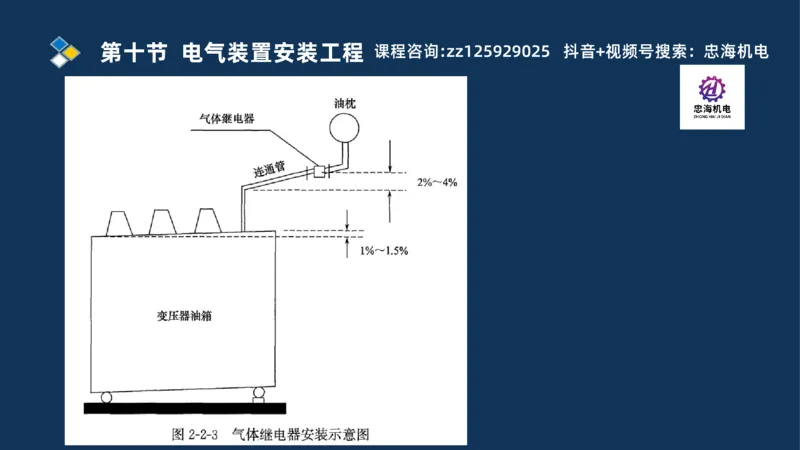

装有气体继电器的变压器，除制造厂规定不需要设置安装坡度
外，应使变压器顶盖沿 气体继电器的气流方向有1%～1.5%的升高
坡度(图2-2-3)。当与封闭母线连接时，其套 管中心线应与封闭母
线中心线的尺寸相符。第十节 电气装置安装工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电第十节 电气装置安装工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电
2. 变压器注油
1)绝缘油处理
(1)每批到达现场的绝缘油应有试验记录，并应按规定进行取样
分析，大罐油应每罐取样。
(2)到达现场的绝缘油首次抽取，宜使用压力式滤油机进行粗过
滤。

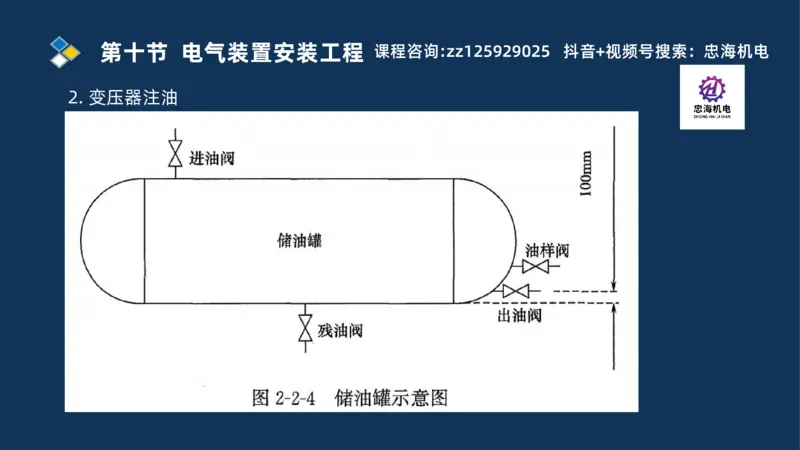

(3)储油罐顶部应设置进出气阀，用于呼吸的进气口应安装干
燥过滤装置，并设置进油阀、出油阀、油样阀和残油阀。进油阀位
于罐的上部，出油阀位于罐的下部，距罐底约 100mm, 油样阀位
于罐的中下部，如图2-2-4所示。第十节 电气装置安装工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电
2. 变压器注油第十节 电气装置安装工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电

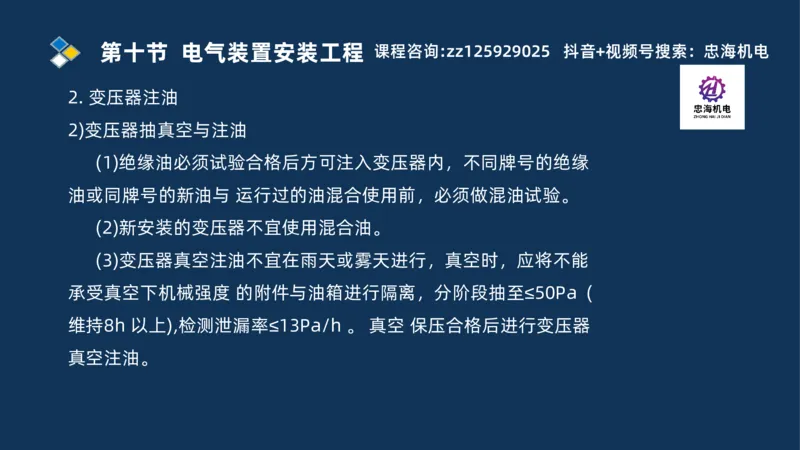

2. 变压器注油
2)变压器抽真空与注油
(1)绝缘油必须试验合格后方可注入变压器内，不同牌号的绝缘
油或同牌号的新油与 运行过的油混合使用前，必须做混油试验。
(2)新安装的变压器不宜使用混合油。
(3)变压器真空注油不宜在雨天或雾天进行，真空时，应将不能
承受真空下机械强度 的附件与油箱进行隔离，分阶段抽至≤50Pa (
维持8h 以上),检测泄漏率≤13Pa/h 。 真空 保压合格后进行变压器
真空注油。第十节 电气装置安装工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电
2. 变压器注油
2)变压器抽真空与注油

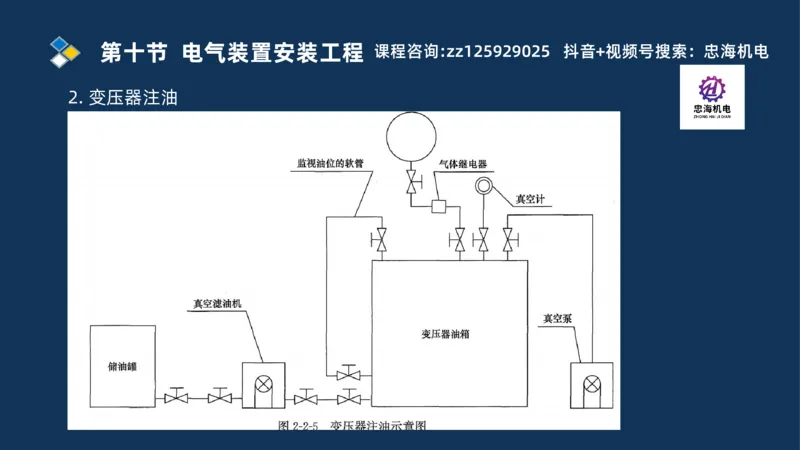

(4)注入油的温度应高于器身温度，注油速度≤100L/min。
(5)在抽真空时，必须将不能承受真空下机械强度的附件与油箱
隔离，对允许抽同样 真空度的部件，应同时抽真空。变压器注油
示意图如图2-2-5所示。第十节 电气装置安装工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电
2. 变压器注油第十节 电气装置安装工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电

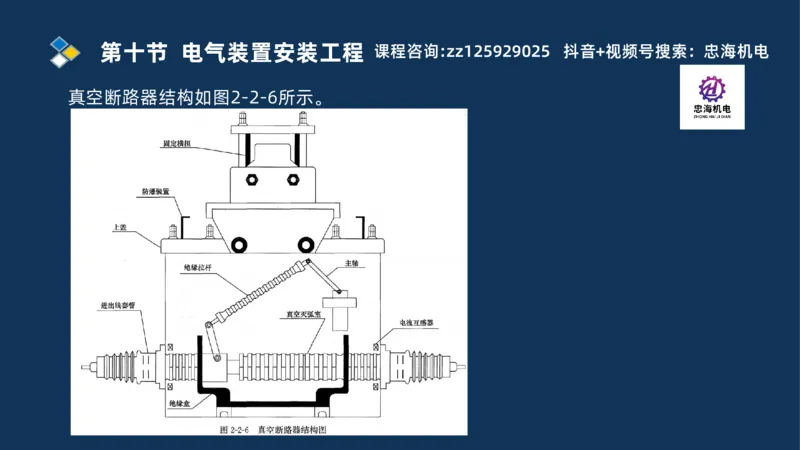

真空断路器结构如图2-2-6所示。第十节 电气装置安装工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电

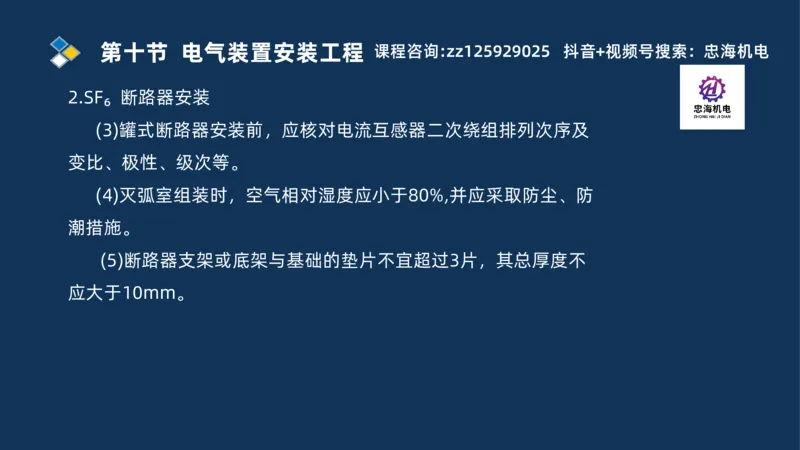

2.SF₆ 断路器安装
(3)罐式断路器安装前，应核对电流互感器二次绕组排列次序及
变比、极性、级次等。
(4)灭弧室组装时，空气相对湿度应小于80%,并应采取防尘、防
潮措施。
(5)断路器支架或底架与基础的垫片不宜超过3片，其总厚度不
应大于10mm。第十节 电气装置安装工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电

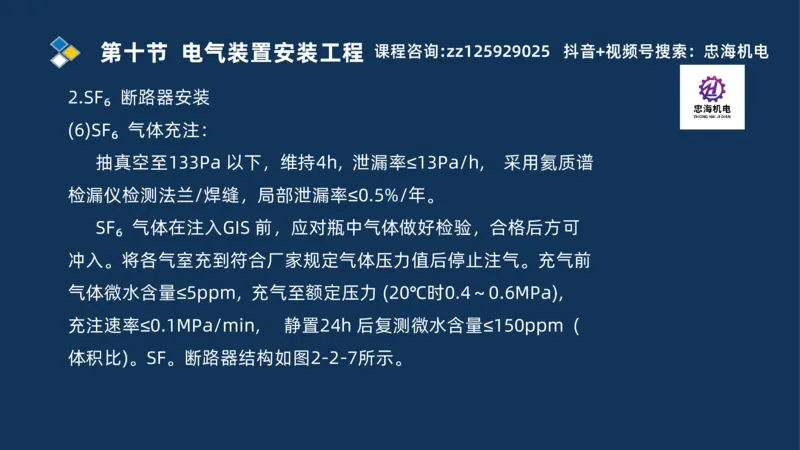

2.SF₆ 断路器安装
(6)SF₆ 气体充注：
抽真空至133Pa 以下，维持4h, 泄漏率≤13Pa/h, 采用氦质谱
检漏仪检测法兰/焊缝，局部泄漏率≤0.5%/年。
SF₆ 气体在注入GIS 前，应对瓶中气体做好检验，合格后方可
冲入。将各气室充到符合厂家规定气体压力值后停止注气。充气前
气体微水含量≤5ppm, 充气至额定压力 (20℃时0.4～0.6MPa),
充注速率≤0.1MPa/min, 静置24h 后复测微水含量≤150ppm (

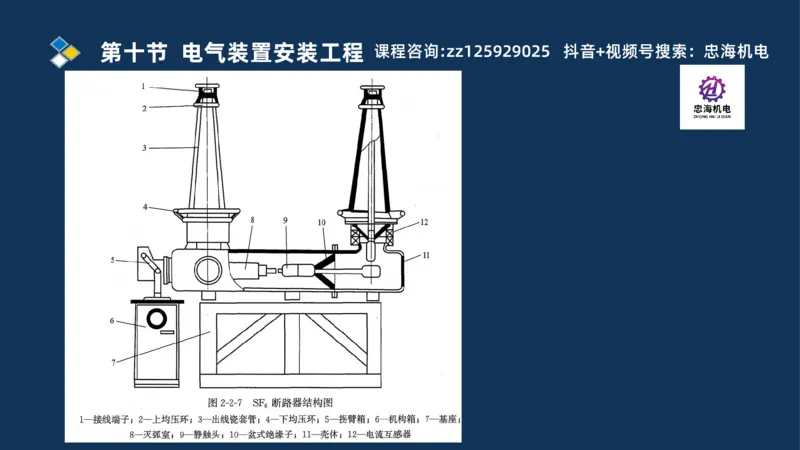

体积比)。SF。断路器结构如图2-2-7所示。第十节 电气装置安装工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电第十节 电气装置安装工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电

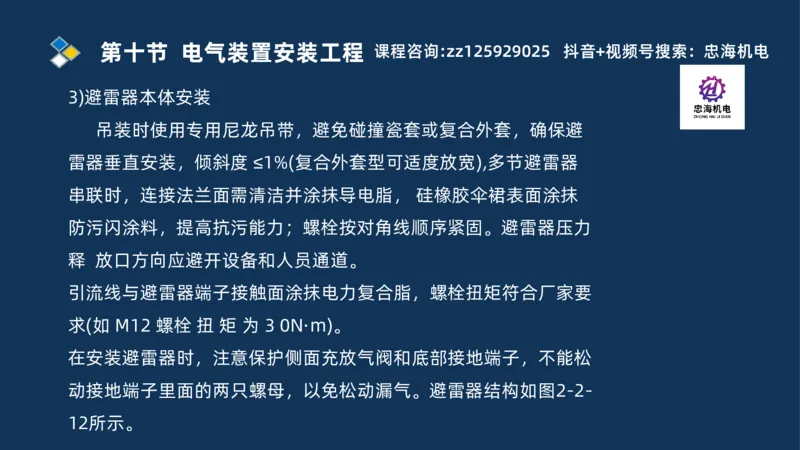

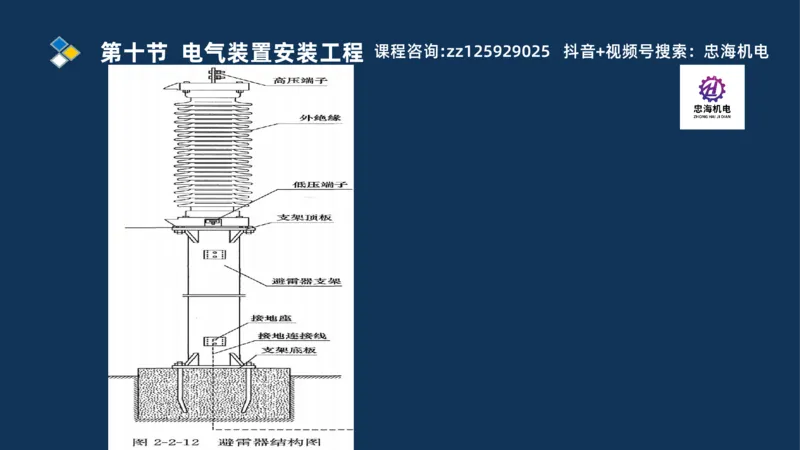

3)避雷器本体安装
吊装时使用专用尼龙吊带，避免碰撞瓷套或复合外套，确保避
雷器垂直安装，倾斜度 ≤1%(复合外套型可适度放宽),多节避雷器
串联时，连接法兰面需清洁并涂抹导电脂， 硅橡胶伞裙表面涂抹
防污闪涂料，提高抗污能力；螺栓按对角线顺序紧固。避雷器压力
释 放口方向应避开设备和人员通道。
引流线与避雷器端子接触面涂抹电力复合脂，螺栓扭矩符合厂家要
求(如 M12 螺栓 扭 矩 为 3 0N·m)。
在安装避雷器时，注意保护侧面充放气阀和底部接地端子，不能松
动接地端子里面的两只螺母，以免松动漏气。避雷器结构如图2-2-
12所示。第十节 电气装置安装工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电第十节 电气装置安装工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电

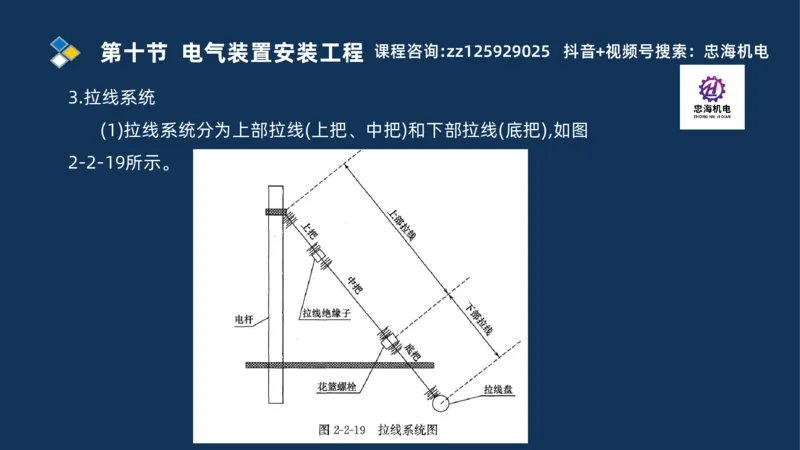

3.拉线系统
(1)拉线系统分为上部拉线(上把、中把)和下部拉线(底把),如图
2-2-19所示。第十节 电气装置安装工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电

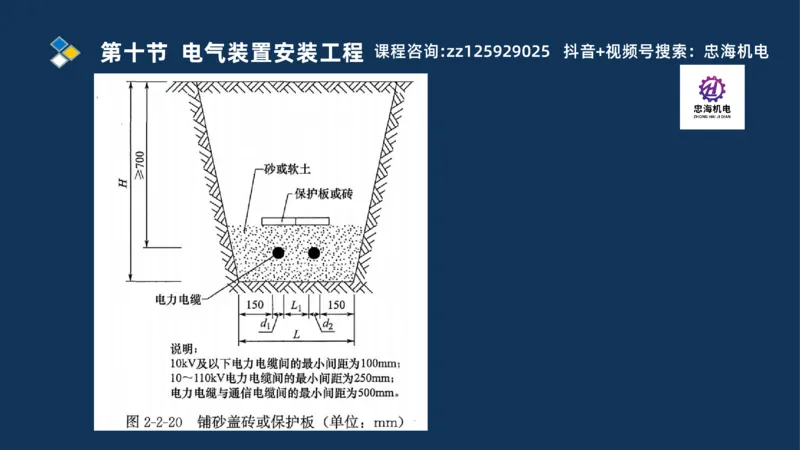

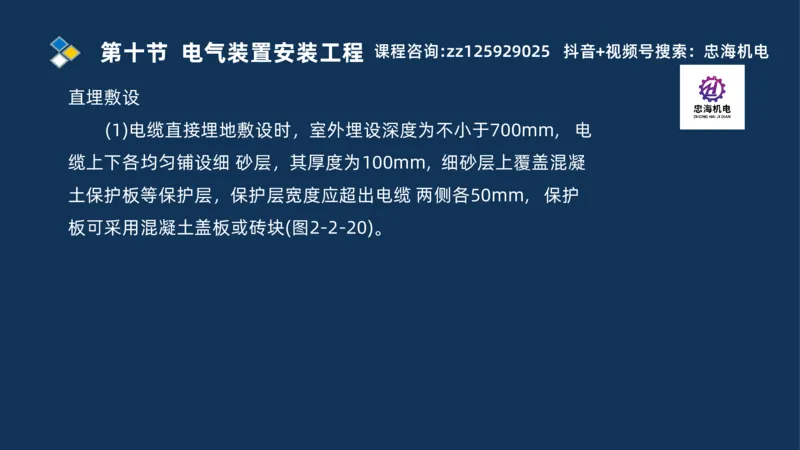

直埋敷设
(1)电缆直接埋地敷设时，室外埋设深度为不小于700mm, 电
缆上下各均匀铺设细 砂层，其厚度为100mm, 细砂层上覆盖混凝
土保护板等保护层，保护层宽度应超出电缆 两侧各50mm, 保护
板可采用混凝土盖板或砖块(图2-2-20)。第十节 电气装置安装工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电第十节 电气装置安装工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电

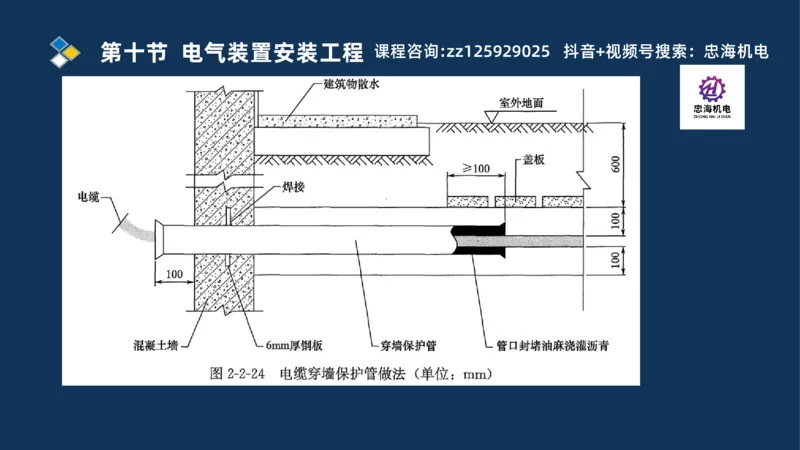

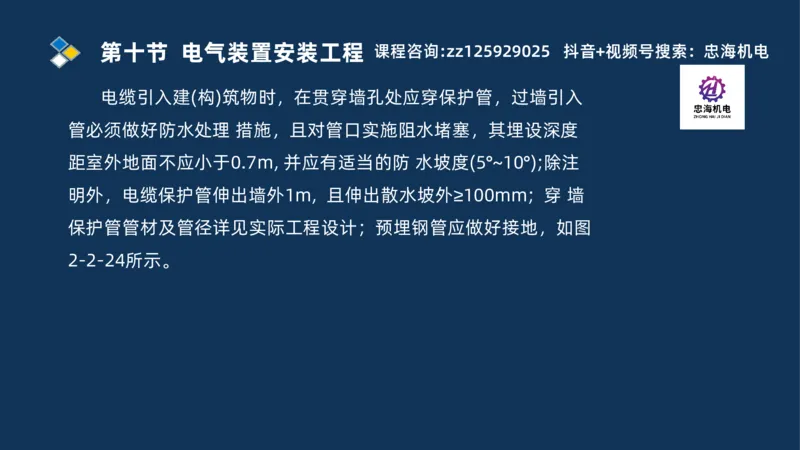

电缆引入建(构)筑物时，在贯穿墙孔处应穿保护管，过墙引入
管必须做好防水处理 措施，且对管口实施阻水堵塞，其埋设深度
距室外地面不应小于0.7m, 并应有适当的防 水坡度(5°~10°);除注
明外，电缆保护管伸出墙外1m, 且伸出散水坡外≥100mm; 穿 墙
保护管管材及管径详见实际工程设计；预埋钢管应做好接地，如图
2-2-24所示。第十节 电气装置安装工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电第十节 电气装置安装工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电

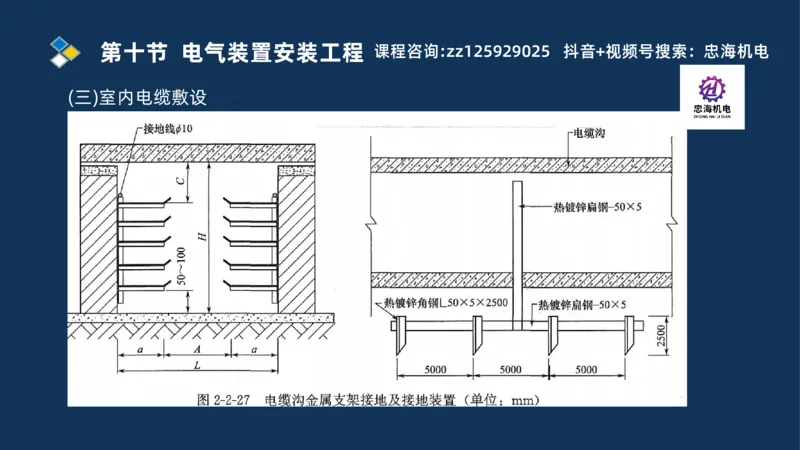

(三)室内电缆敷设第十节 电气装置安装工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电
(三)室内电缆敷设

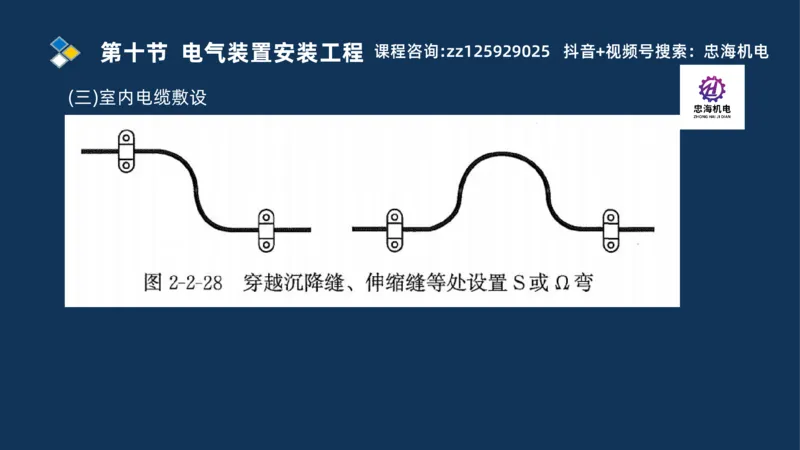

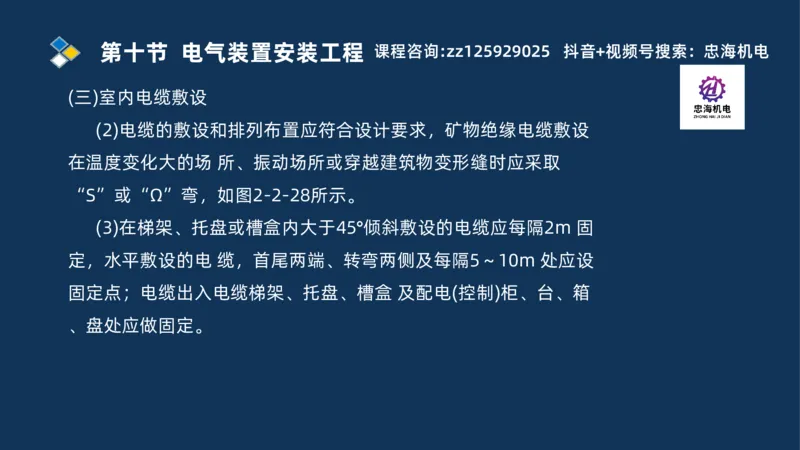

(2)电缆的敷设和排列布置应符合设计要求，矿物绝缘电缆敷设
在温度变化大的场 所、振动场所或穿越建筑物变形缝时应采取
“S”或“Ω”弯，如图2-2-28所示。
(3)在梯架、托盘或槽盒内大于45°倾斜敷设的电缆应每隔2m 固
定，水平敷设的电 缆，首尾两端、转弯两侧及每隔5～10m 处应设
固定点；电缆出入电缆梯架、托盘、槽盒 及配电(控制)柜、台、箱
、盘处应做固定。第十节 电气装置安装工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电
(三)室内电缆敷设第十节 电气装置安装工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电

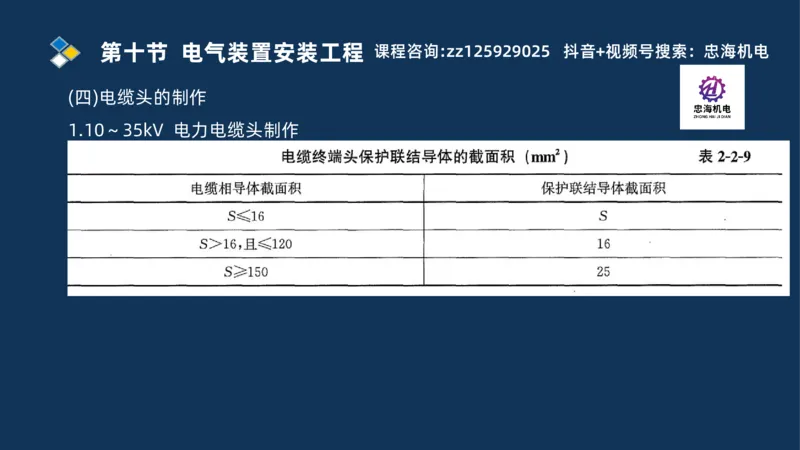

(四)电缆头的制作
1.10～35kV 电力电缆头制作
(1)电力电缆的铜屏蔽层和铠装护套及矿物绝缘电缆的金属护套
和金属配件应采用铜 绞线或镀锡铜编织线与保护导体做连接，其
连接导体的截面积不应小于表2-2-9的规定。第十节 电气装置安装工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电
(四)电缆头的制作
1.10～35kV 电力电缆头制作第十节 电气装置安装工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电

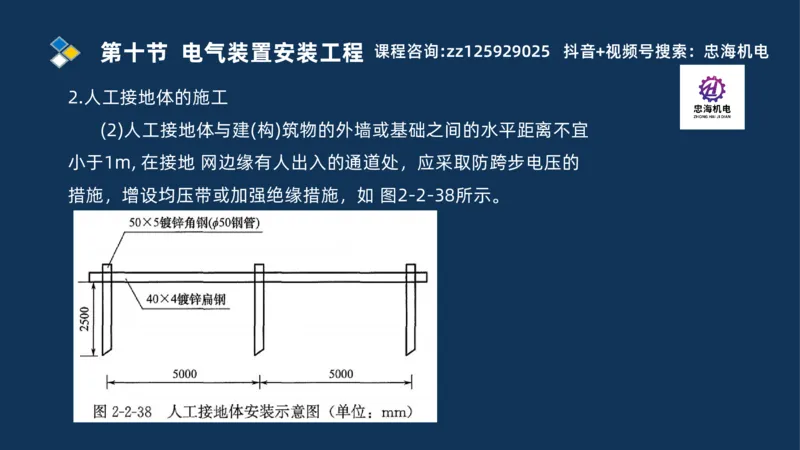

2.人工接地体的施工
(2)人工接地体与建(构)筑物的外墙或基础之间的水平距离不宜
小于1m, 在接地 网边缘有人出入的通道处，应采取防跨步电压的
措施，增设均压带或加强绝缘措施，如 图2-2-38所示。第十一节 工业管道工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电

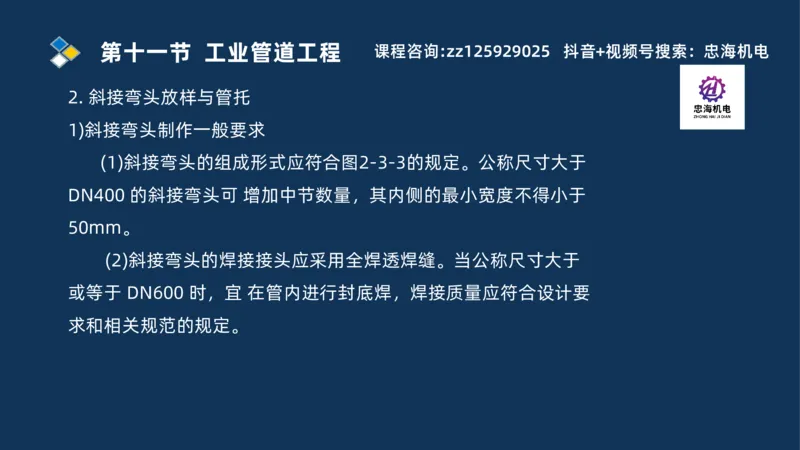

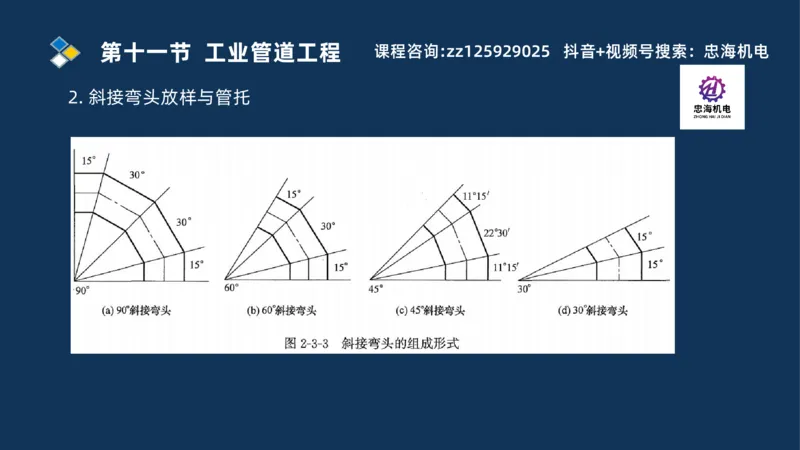

2. 斜接弯头放样与管托
1)斜接弯头制作一般要求
(1)斜接弯头的组成形式应符合图2-3-3的规定。公称尺寸大于
DN400 的斜接弯头可 增加中节数量，其内侧的最小宽度不得小于
50mm。
(2)斜接弯头的焊接接头应采用全焊透焊缝。当公称尺寸大于
或等于 DN600 时，宜 在管内进行封底焊，焊接质量应符合设计要
求和相关规范的规定。第十一节 工业管道工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电
2. 斜接弯头放样与管托
1)斜接弯头制作一般要求

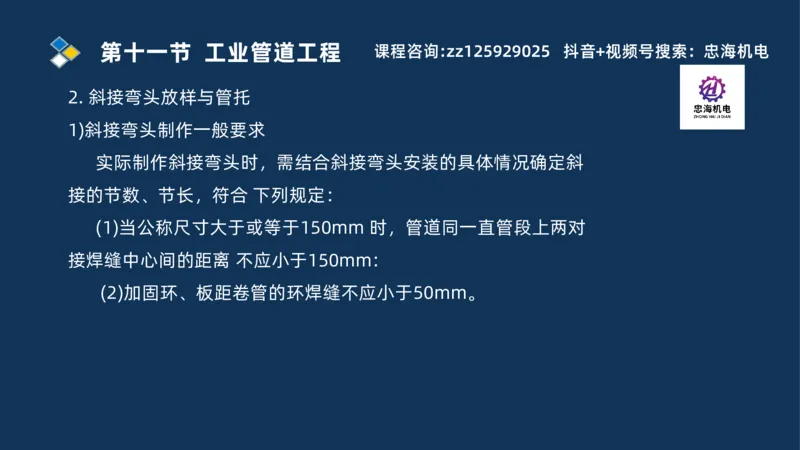

实际制作斜接弯头时，需结合斜接弯头安装的具体情况确定斜
接的节数、节长，符合 下列规定：
(1)当公称尺寸大于或等于150mm 时，管道同一直管段上两对
接焊缝中心间的距离 不应小于150mm:
(2)加固环、板距卷管的环焊缝不应小于50mm。第十一节 工业管道工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电
2. 斜接弯头放样与管托第十一节 工业管道工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电

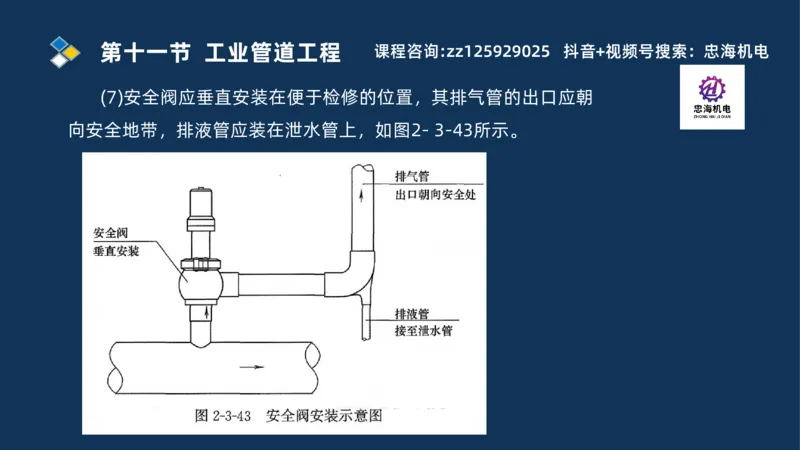

(7)安全阀应垂直安装在便于检修的位置，其排气管的出口应朝
向安全地带，排液管应装在泄水管上，如图2- 3-43所示。第十一节 工业管道工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电

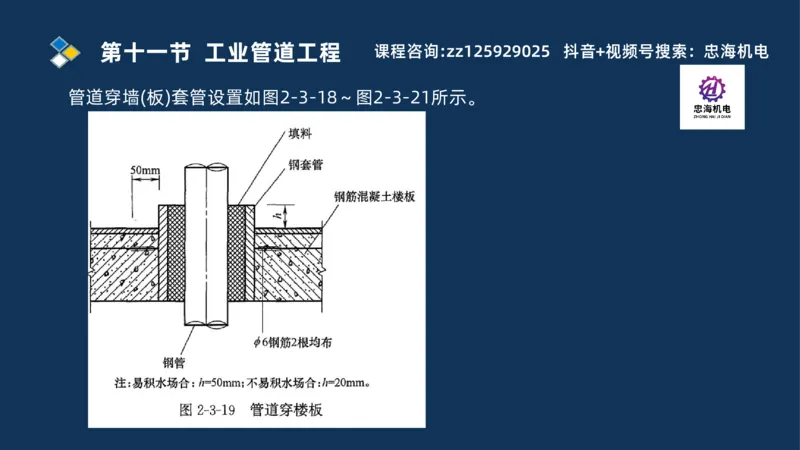

管道穿墙(板)套管设置如图2-3-18～图2-3-21所示。第十一节 工业管道工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电

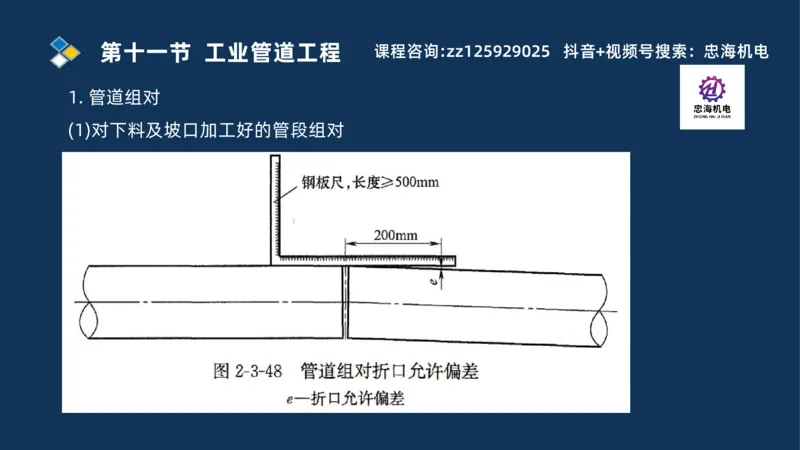

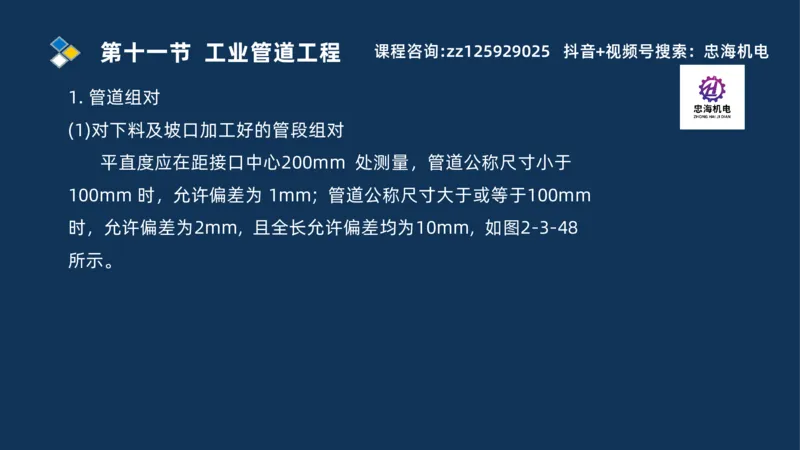

1. 管道组对
(1)对下料及坡口加工好的管段组对
平直度应在距接口中心200mm 处测量，管道公称尺寸小于
100mm 时，允许偏差为 1mm; 管道公称尺寸大于或等于100mm
时，允许偏差为2mm, 且全长允许偏差均为10mm, 如图2-3-48
所示。第十一节 工业管道工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电

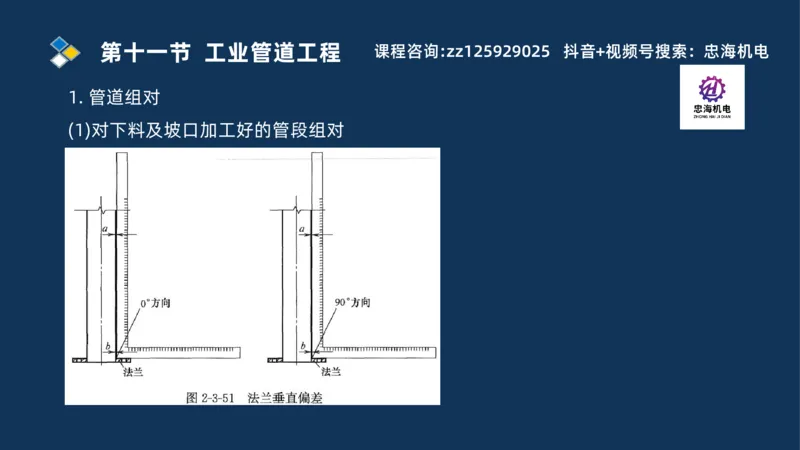

1. 管道组对
(1)对下料及坡口加工好的管段组对第十一节 工业管道工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电

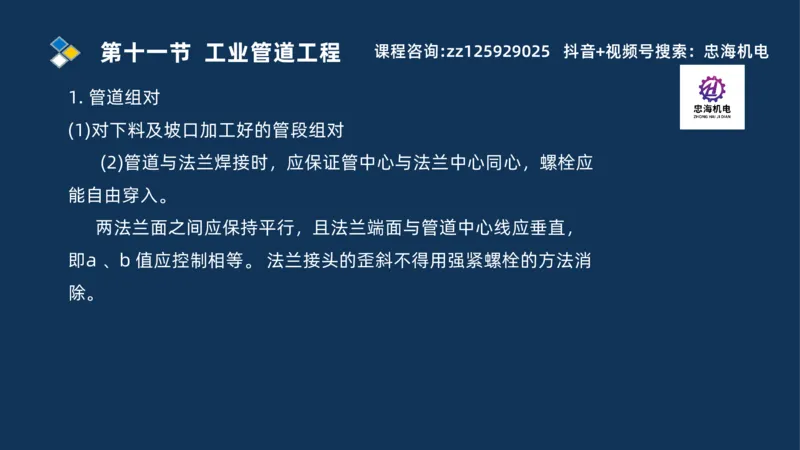

1. 管道组对
(1)对下料及坡口加工好的管段组对
(2)管道与法兰焊接时，应保证管中心与法兰中心同心，螺栓应
能自由穿入。
两法兰面之间应保持平行，且法兰端面与管道中心线应垂直，
即a 、b 值应控制相等。 法兰接头的歪斜不得用强紧螺栓的方法消
除。第十一节 工业管道工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电
1. 管道组对
(1)对下料及坡口加工好的管段组对第十一节 工业管道工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电
1. 管道组对
(1)对下料及坡口加工好的管段组对

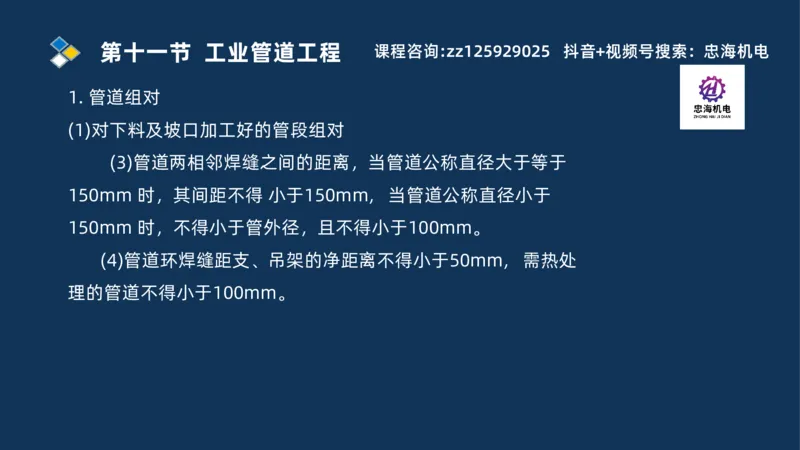

(3)管道两相邻焊缝之间的距离，当管道公称直径大于等于
150mm 时，其间距不得 小于150mm, 当管道公称直径小于
150mm 时，不得小于管外径，且不得小于100mm。
(4)管道环焊缝距支、吊架的净距离不得小于50mm, 需热处
理的管道不得小于100mm。第十二节 自动化仪表工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电

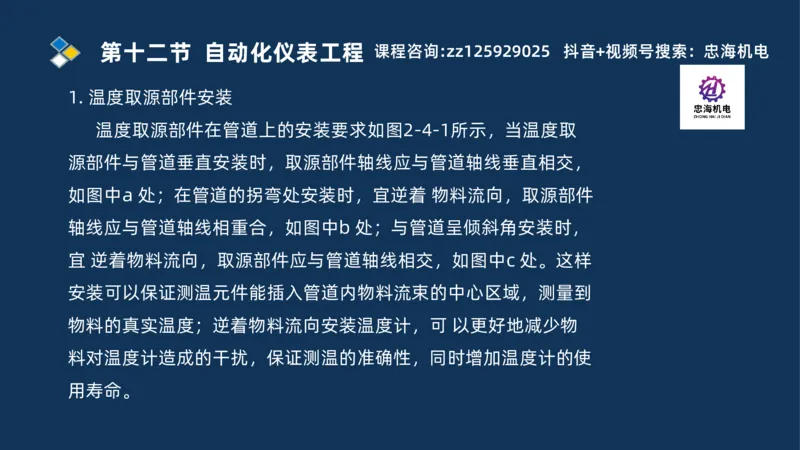

1. 温度取源部件安装
温度取源部件在管道上的安装要求如图2-4-1所示，当温度取
源部件与管道垂直安装时，取源部件轴线应与管道轴线垂直相交，
如图中a 处；在管道的拐弯处安装时，宜逆着 物料流向，取源部件
轴线应与管道轴线相重合，如图中b 处；与管道呈倾斜角安装时，
宜 逆着物料流向，取源部件应与管道轴线相交，如图中c 处。这样
安装可以保证测温元件能插入管道内物料流束的中心区域，测量到
物料的真实温度；逆着物料流向安装温度计，可 以更好地减少物
料对温度计造成的干扰，保证测温的准确性，同时增加温度计的使
用寿命。第十二节 自动化仪表工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电
1. 温度取源部件安装第十二节 自动化仪表工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电

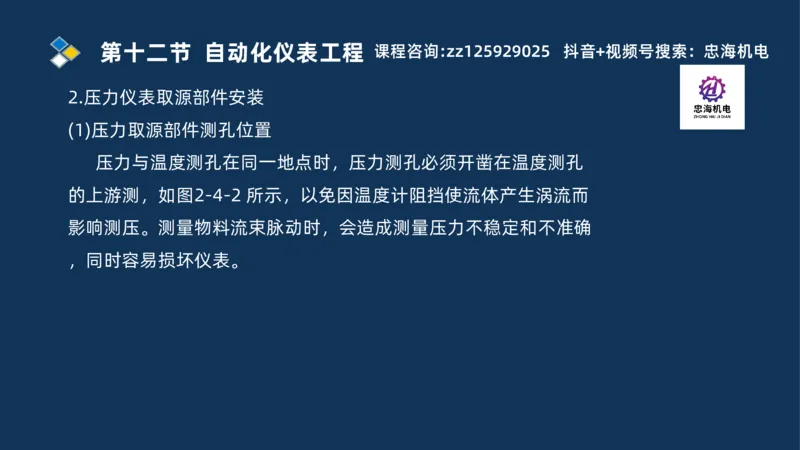

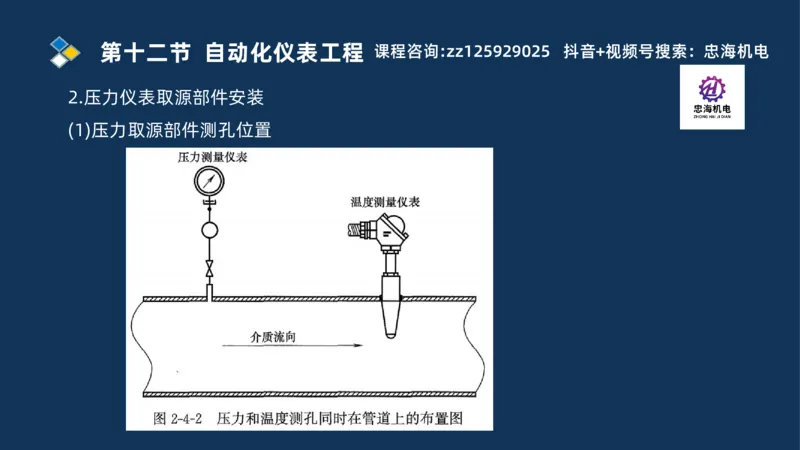

2.压力仪表取源部件安装
(1)压力取源部件测孔位置
压力与温度测孔在同一地点时，压力测孔必须开凿在温度测孔
的上游测，如图2-4-2 所示，以免因温度计阻挡使流体产生涡流而
影响测压。测量物料流束脉动时，会造成测量压力不稳定和不准确
，同时容易损坏仪表。第十二节 自动化仪表工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电
2.压力仪表取源部件安装
(1)压力取源部件测孔位置第十二节 自动化仪表工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电
2.压力仪表取源部件安装

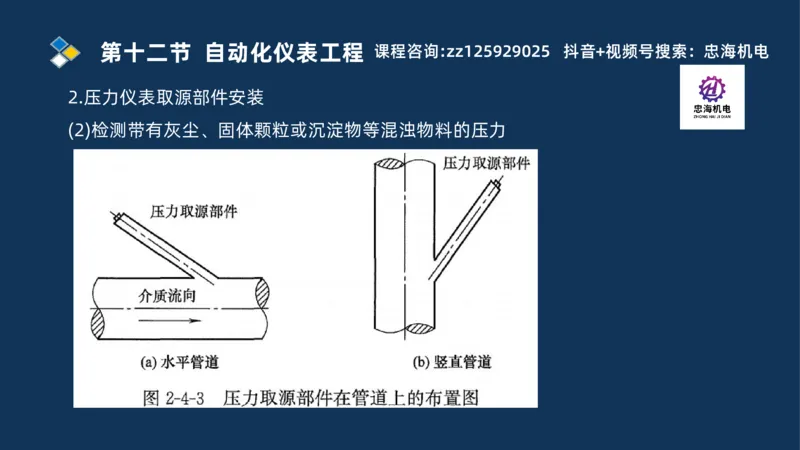

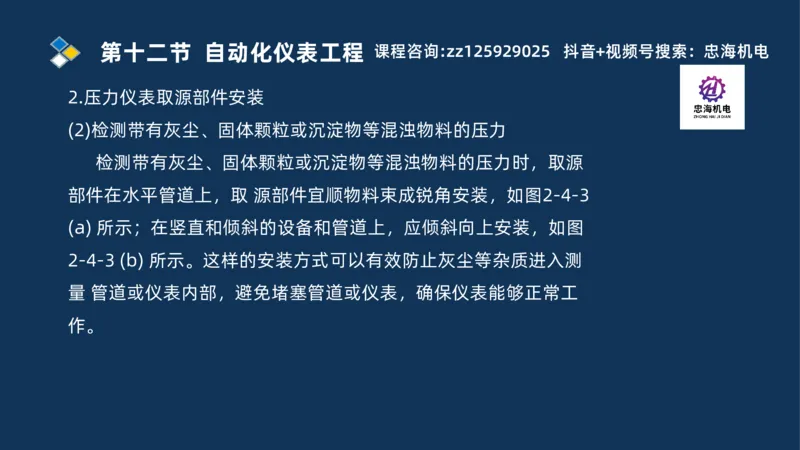

(2)检测带有灰尘、固体颗粒或沉淀物等混浊物料的压力
检测带有灰尘、固体颗粒或沉淀物等混浊物料的压力时，取源
部件在水平管道上，取 源部件宜顺物料束成锐角安装，如图2-4-3
(a) 所示；在竖直和倾斜的设备和管道上，应倾斜向上安装，如图
2-4-3 (b) 所示。这样的安装方式可以有效防止灰尘等杂质进入测
量 管道或仪表内部，避免堵塞管道或仪表，确保仪表能够正常工
作。第十二节 自动化仪表工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电
2.压力仪表取源部件安装
(2)检测带有灰尘、固体颗粒或沉淀物等混浊物料的压力第十二节 自动化仪表工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电

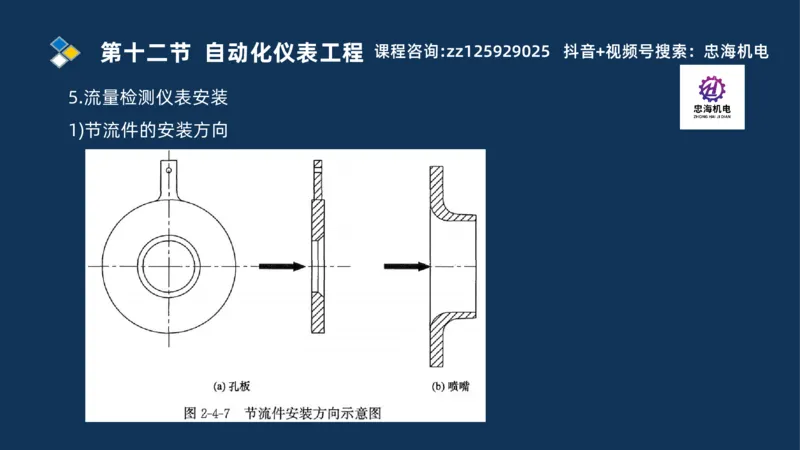

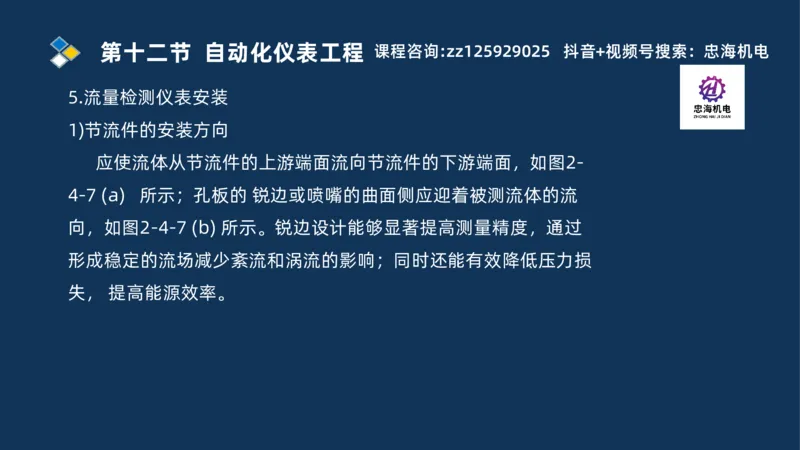

5.流量检测仪表安装
1)节流件的安装方向
应使流体从节流件的上游端面流向节流件的下游端面，如图2-
4-7 (a) 所示；孔板的 锐边或喷嘴的曲面侧应迎着被测流体的流
向，如图2-4-7 (b) 所示。锐边设计能够显著提高测量精度，通过
形成稳定的流场减少紊流和涡流的影响；同时还能有效降低压力损
失， 提高能源效率。第十二节 自动化仪表工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电
5.流量检测仪表安装
1)节流件的安装方向第十三节 防腐蚀工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电

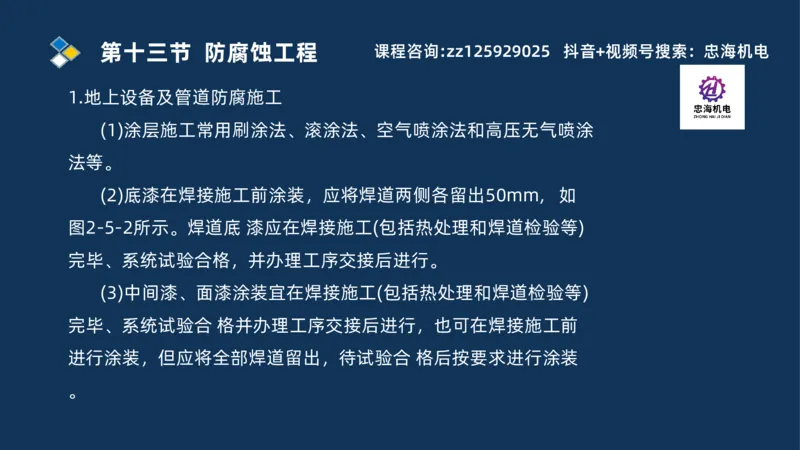

1.地上设备及管道防腐施工
(1)涂层施工常用刷涂法、滚涂法、空气喷涂法和高压无气喷涂
法等。

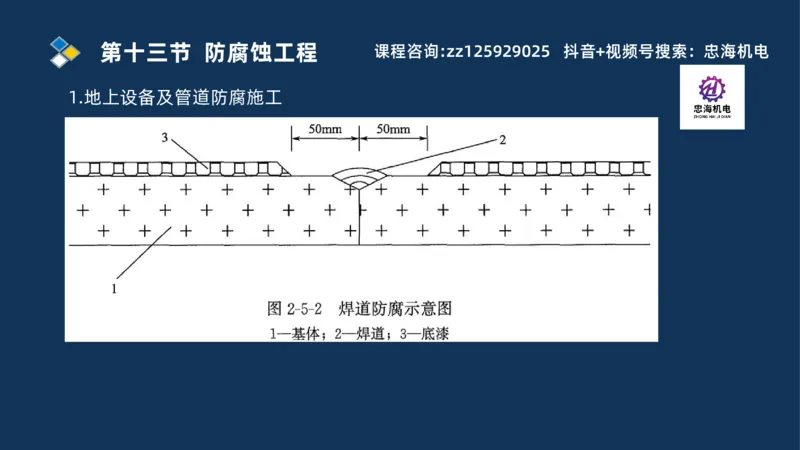

(2)底漆在焊接施工前涂装，应将焊道两侧各留出50mm, 如
图2-5-2所示。焊道底 漆应在焊接施工(包括热处理和焊道检验等)
完毕、系统试验合格，并办理工序交接后进行。
(3)中间漆、面漆涂装宜在焊接施工(包括热处理和焊道检验等)
完毕、系统试验合 格并办理工序交接后进行，也可在焊接施工前
进行涂装，但应将全部焊道留出，待试验合 格后按要求进行涂装
。第十三节 防腐蚀工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电
1.地上设备及管道防腐施工第十三节 防腐蚀工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电

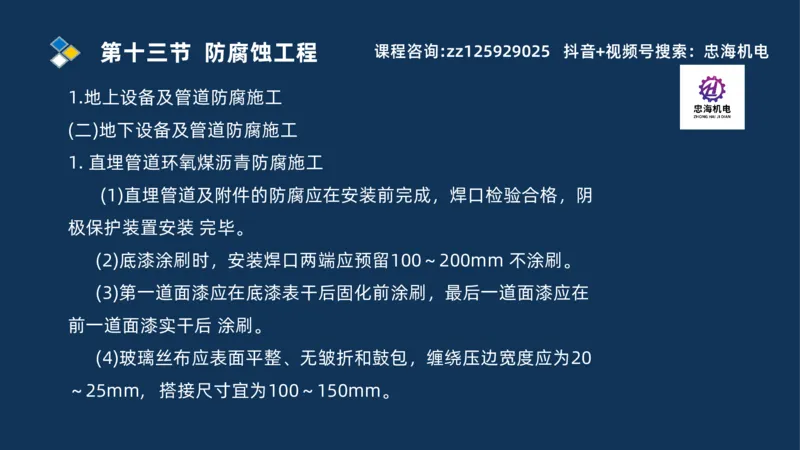

1.地上设备及管道防腐施工
(二)地下设备及管道防腐施工
1. 直埋管道环氧煤沥青防腐施工
(1)直埋管道及附件的防腐应在安装前完成，焊口检验合格，阴
极保护装置安装 完毕。
(2)底漆涂刷时，安装焊口两端应预留100～200mm 不涂刷。
(3)第一道面漆应在底漆表干后固化前涂刷，最后一道面漆应在
前一道面漆实干后 涂刷。
(4)玻璃丝布应表面平整、无皱折和鼓包，缠绕压边宽度应为20
～25mm, 搭接尺寸宜为100～150mm。第十三节 防腐蚀工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电
1.地上设备及管道防腐施工
(二)地下设备及管道防腐施工
1. 直埋管道环氧煤沥青防腐施工

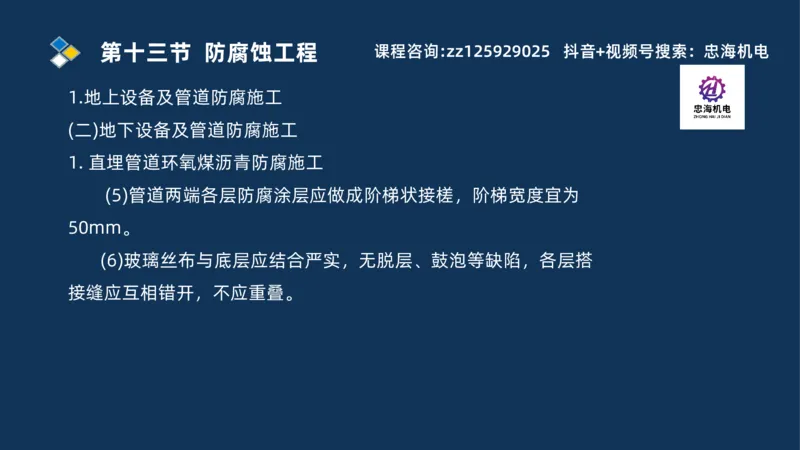

(5)管道两端各层防腐涂层应做成阶梯状接槎，阶梯宽度宜为
50mm。
(6)玻璃丝布与底层应结合严实，无脱层、鼓泡等缺陷，各层搭
接缝应互相错开，不应重叠。第十四节 绝热工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电

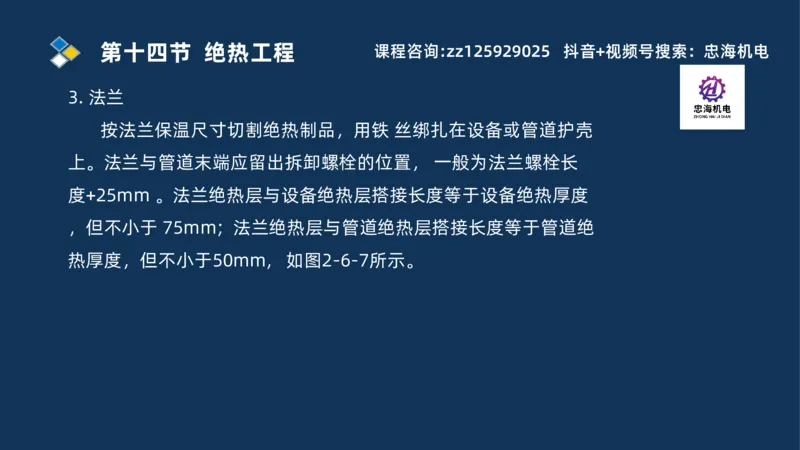

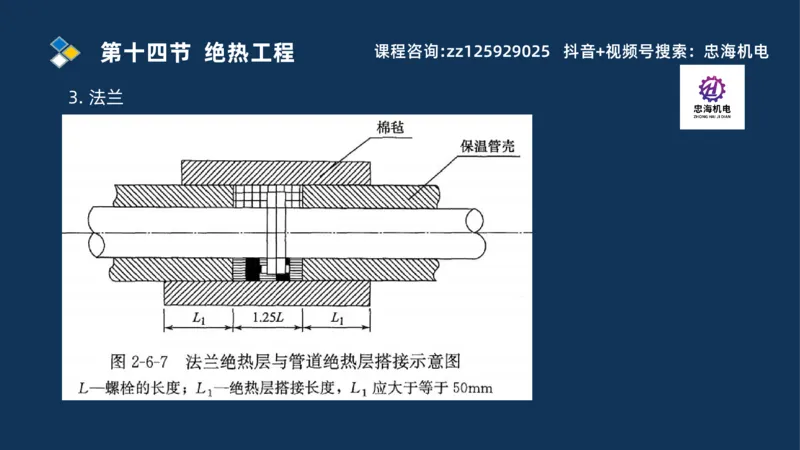

3. 法兰
按法兰保温尺寸切割绝热制品，用铁 丝绑扎在设备或管道护壳
上。法兰与管道末端应留出拆卸螺栓的位置， 一般为法兰螺栓长
度+25mm 。法兰绝热层与设备绝热层搭接长度等于设备绝热厚度
，但不小于 75mm; 法兰绝热层与管道绝热层搭接长度等于管道绝
热厚度，但不小于50mm, 如图2-6-7所示。第十四节 绝热工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电
3. 法兰第十四节 绝热工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电

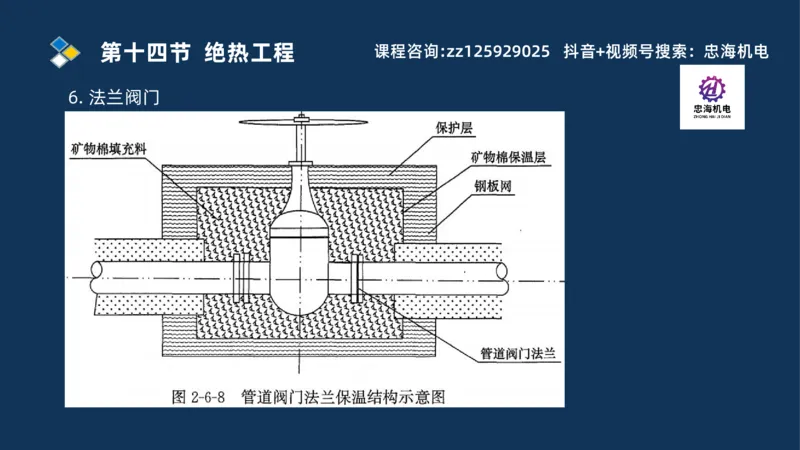

6. 法兰阀门
阀门法兰拆卸螺栓的位置和绝热搭接长度同法兰绝热，用矿纤
保温棉包裹阀门，外用 铁丝绑牢。安全阀后对空排汽管道的绝热
层应采取加固措施。DN80 及以上阀门罩壳采用 玻璃钢阀门；
DN80 以下采用彩钢板制作阀门罩壳，如图2-6-8所示。第十四节 绝热工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电
6. 法兰阀门第十五节 石油化工工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电

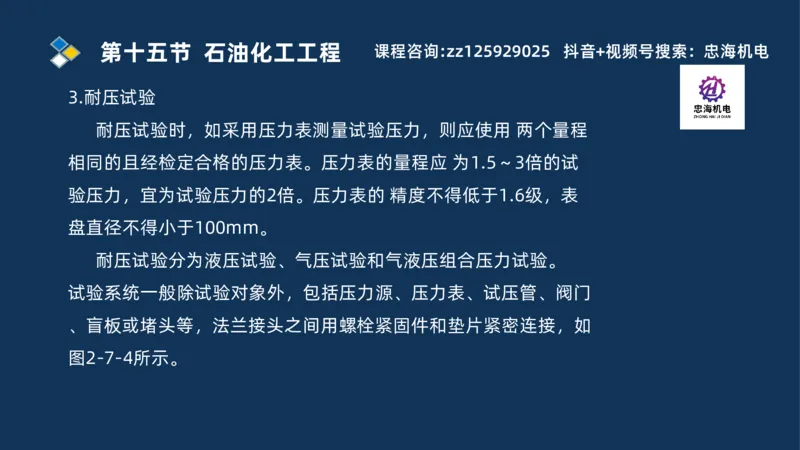

3.耐压试验
耐压试验时，如采用压力表测量试验压力，则应使用 两个量程
相同的且经检定合格的压力表。压力表的量程应 为1.5～3倍的试
验压力，宜为试验压力的2倍。压力表的 精度不得低于1.6级，表
盘直径不得小于100mm。
耐压试验分为液压试验、气压试验和气液压组合压力试验。
试验系统一般除试验对象外，包括压力源、压力表、试压管、阀门
、盲板或堵头等，法兰接头之间用螺栓紧固件和垫片紧密连接，如
图2-7-4所示。第十五节 石油化工工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电
3.耐压试验第十五节 石油化工工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电
(二)卧式设备安装
1. 基础预埋板
(1)卧式设备滑动端基础预埋板的上表面应光滑平整，不得有
挂渣、飞溅。水平度偏差不得大于2mm/m。第十五节 石油化工工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电

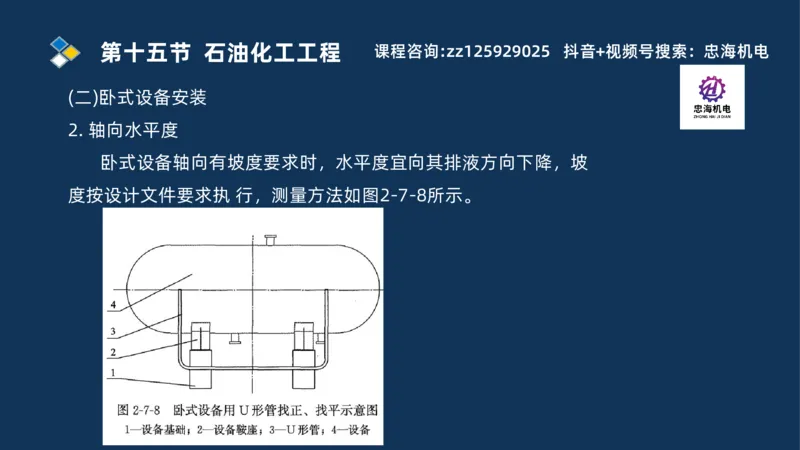

(二)卧式设备安装
2. 轴向水平度
卧式设备轴向有坡度要求时，水平度宜向其排液方向下降，坡
度按设计文件要求执 行，测量方法如图2-7-8所示。第十五节 石油化工工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电

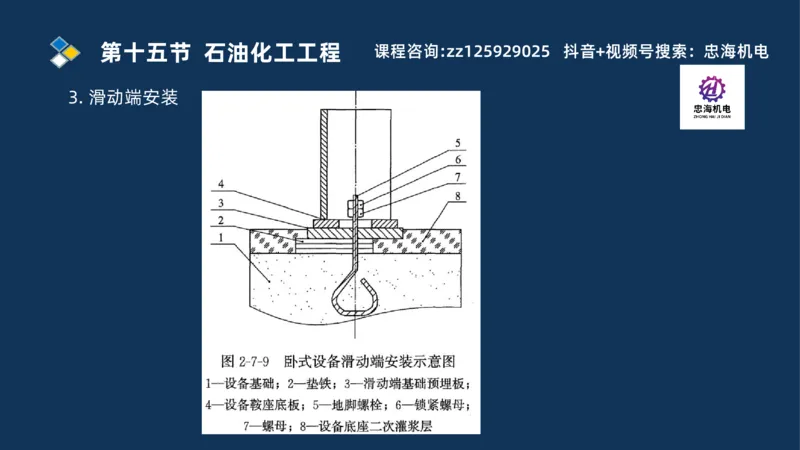

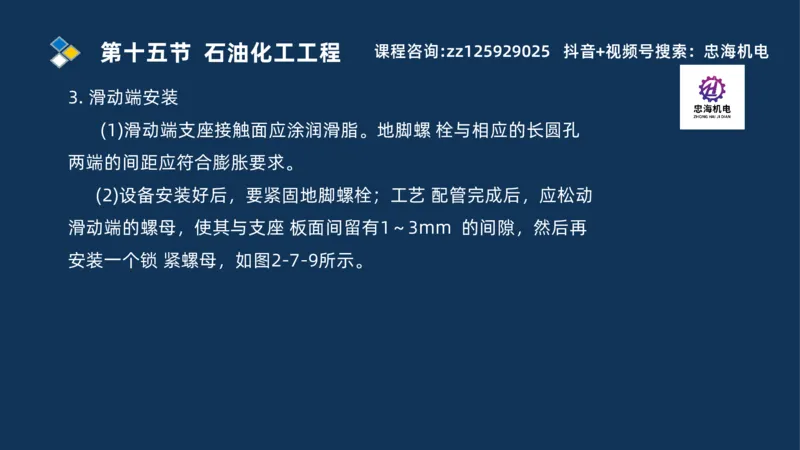

3. 滑动端安装
(1)滑动端支座接触面应涂润滑脂。地脚螺 栓与相应的长圆孔
两端的间距应符合膨胀要求。
(2)设备安装好后，要紧固地脚螺栓；工艺 配管完成后，应松动
滑动端的螺母，使其与支座 板面间留有1～3mm 的间隙，然后再
安装一个锁 紧螺母，如图2-7-9所示。第十五节 石油化工工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电
3. 滑动端安装第十五节 石油化工工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电

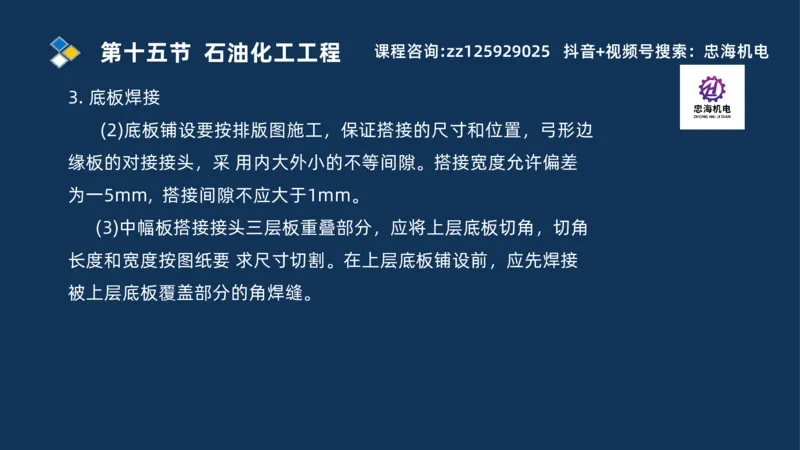

3. 底板焊接
(2)底板铺设要按排版图施工，保证搭接的尺寸和位置，弓形边
缘板的对接接头，采 用内大外小的不等间隙。搭接宽度允许偏差
为一5mm, 搭接间隙不应大于1mm。
(3)中幅板搭接接头三层板重叠部分，应将上层底板切角，切角
长度和宽度按图纸要 求尺寸切割。在上层底板铺设前，应先焊接
被上层底板覆盖部分的角焊缝。第十五节 石油化工工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电
3. 底板焊接
(1)储罐底板焊缝接头一般采用图2-7-11所示形式第十五节 石油化工工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电
3. 底板焊接

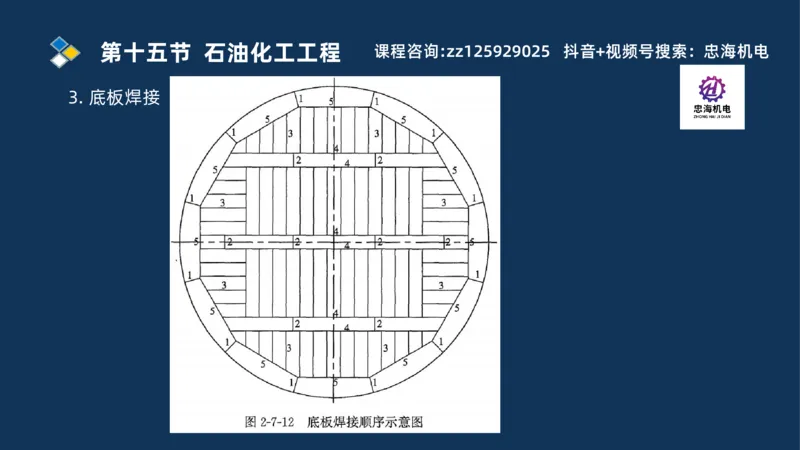

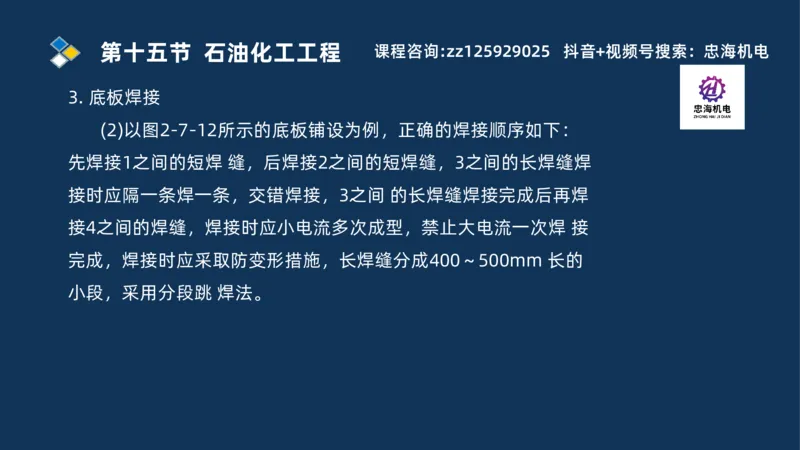

(2)以图2-7-12所示的底板铺设为例，正确的焊接顺序如下：
先焊接1之间的短焊 缝，后焊接2之间的短焊缝，3之间的长焊缝焊
接时应隔一条焊一条，交错焊接，3之间 的长焊缝焊接完成后再焊
接4之间的焊缝，焊接时应小电流多次成型，禁止大电流一次焊 接
完成，焊接时应采取防变形措施，长焊缝分成400～500mm 长的
小段，采用分段跳 焊法。第十五节 石油化工工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电
3. 底板焊接第十五节 石油化工工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电

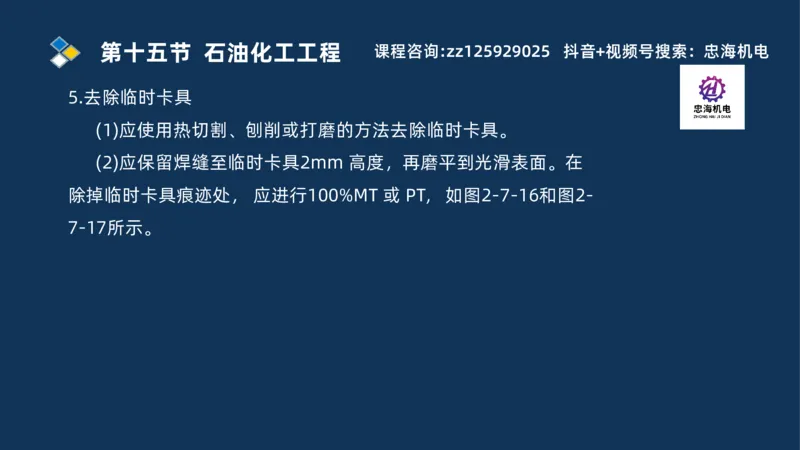

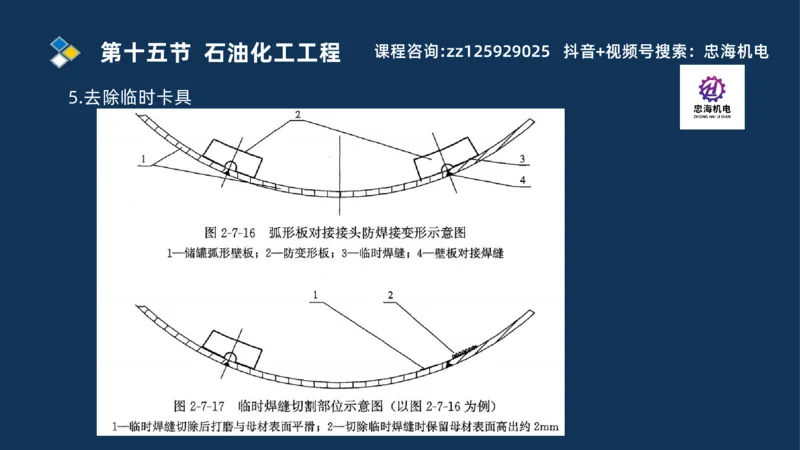

5.去除临时卡具
(1)应使用热切割、刨削或打磨的方法去除临时卡具。
(2)应保留焊缝至临时卡具2mm 高度，再磨平到光滑表面。在
除掉临时卡具痕迹处， 应进行100%MT 或 PT, 如图2-7-16和图2-
7-17所示。第十五节 石油化工工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电
5.去除临时卡具第十五节 石油化工工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电

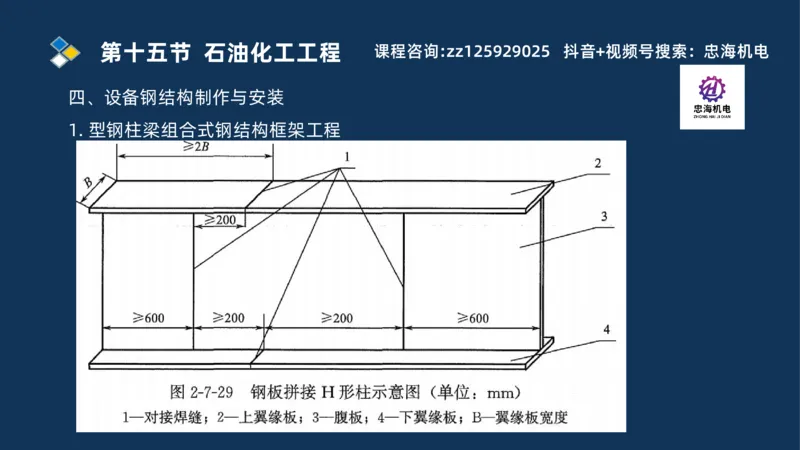

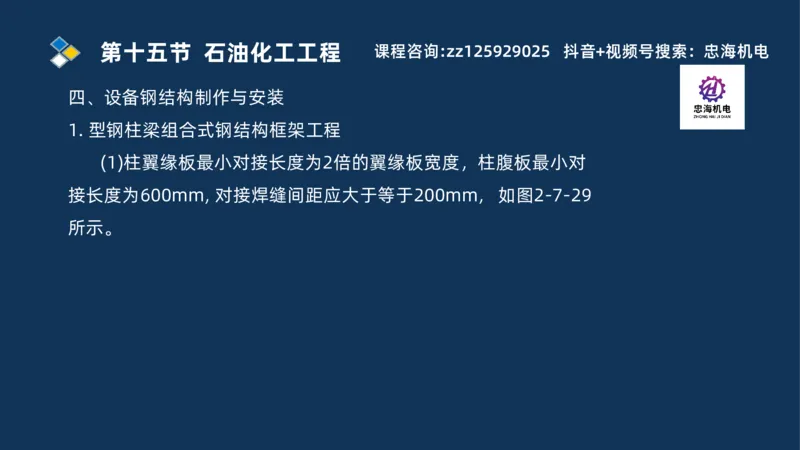

四、设备钢结构制作与安装
1. 型钢柱梁组合式钢结构框架工程
(1)柱翼缘板最小对接长度为2倍的翼缘板宽度，柱腹板最小对
接长度为600mm, 对接焊缝间距应大于等于200mm, 如图2-7-29
所示。第十五节 石油化工工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电
四、设备钢结构制作与安装
1. 型钢柱梁组合式钢结构框架工程第十五节 石油化工工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电

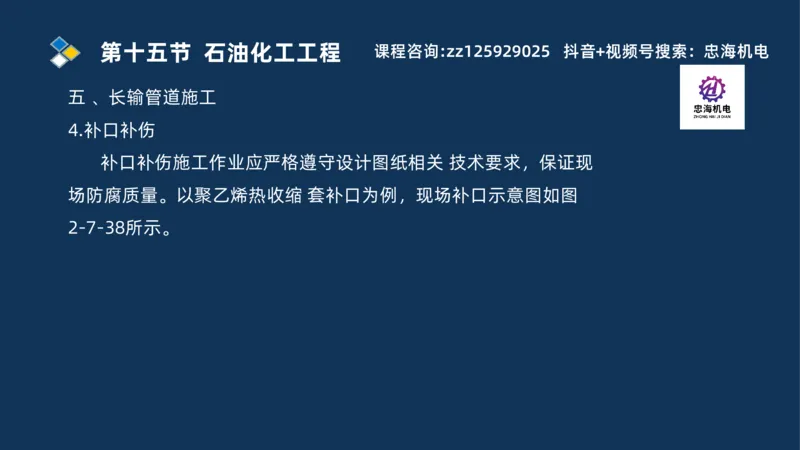

五 、长输管道施工
4.补口补伤
补口补伤施工作业应严格遵守设计图纸相关 技术要求，保证现
场防腐质量。以聚乙烯热收缩 套补口为例，现场补口示意图如图
2-7-38所示。第十五节 石油化工工程 课程咨询:zz125929025 抖音+视频号搜索：忠海机电

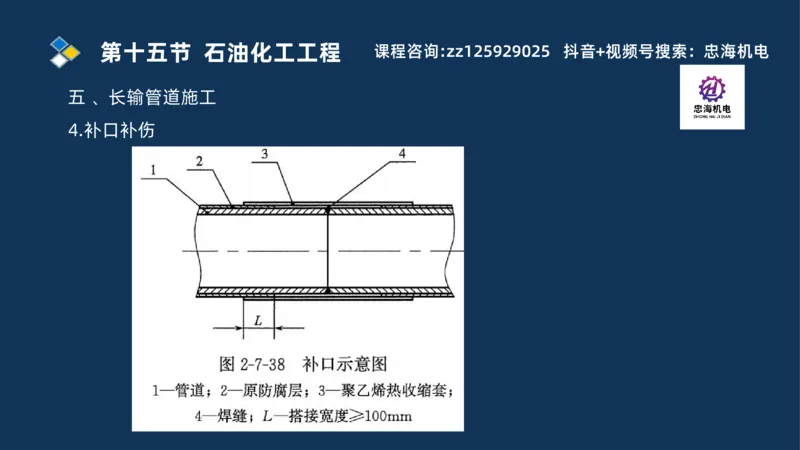

五 、长输管道施工
4.补口补伤第十六节 发电工程安装 课程咨询:zz125929025 抖音+视频号搜索：忠海机电

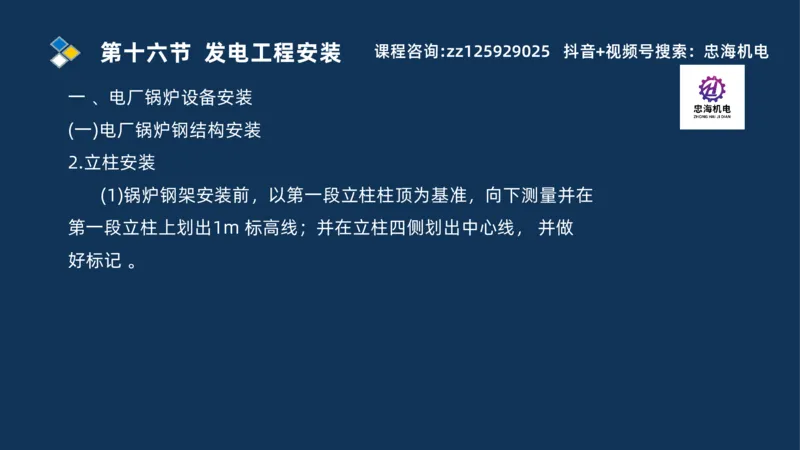

一 、电厂锅炉设备安装
(一)电厂锅炉钢结构安装
2.立柱安装第十六节 发电工程安装 课程咨询:zz125929025 抖音+视频号搜索：忠海机电
一 、电厂锅炉设备安装
(一)电厂锅炉钢结构安装
2.立柱安装
(1)锅炉钢架安装前，以第一段立柱柱顶为基准，向下测量并在
第一段立柱上划出1m 标高线；并在立柱四侧划出中心线， 并做
好标记 。第十六节 发电工程安装 课程咨询:zz125929025 抖音+视频号搜索：忠海机电

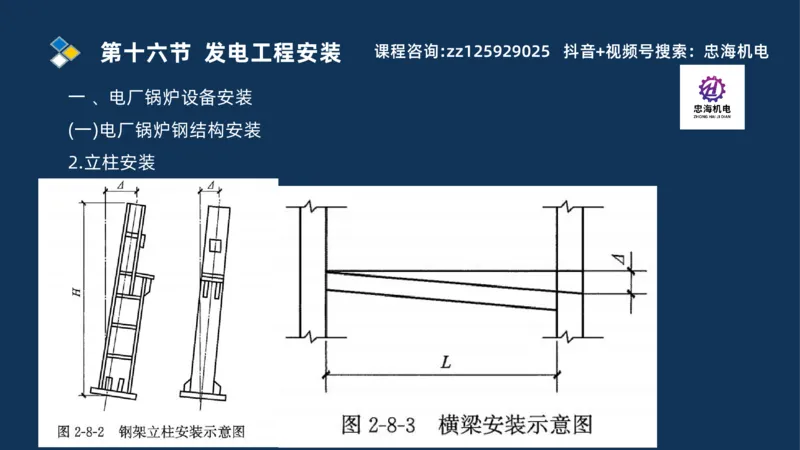

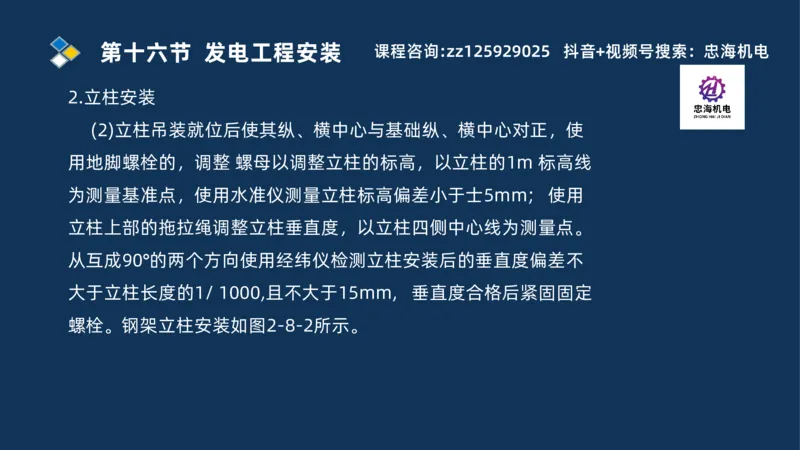

2.立柱安装
(2)立柱吊装就位后使其纵、横中心与基础纵、横中心对正，使
用地脚螺栓的，调整 螺母以调整立柱的标高，以立柱的1m 标高线
为测量基准点，使用水准仪测量立柱标高偏差小于士5mm; 使用
立柱上部的拖拉绳调整立柱垂直度，以立柱四侧中心线为测量点。
从互成90°的两个方向使用经纬仪检测立柱安装后的垂直度偏差不
大于立柱长度的1/ 1000,且不大于15mm, 垂直度合格后紧固固定
螺栓。钢架立柱安装如图2-8-2所示。第十六节 发电工程安装 课程咨询:zz125929025 抖音+视频号搜索：忠海机电

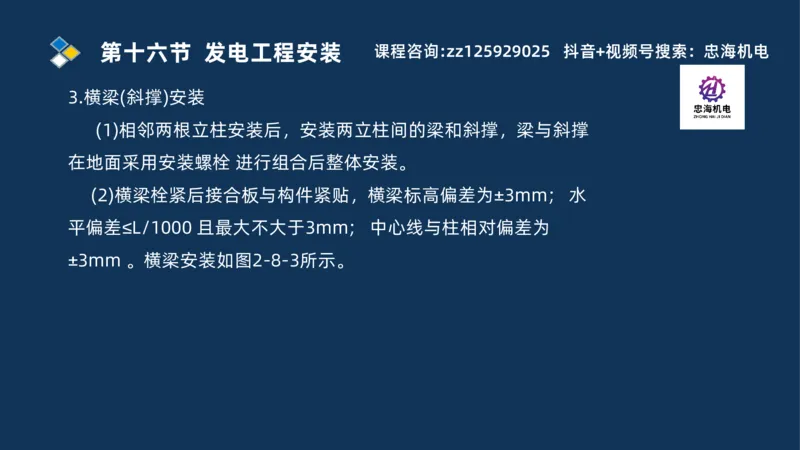

3.横梁(斜撑)安装
(1)相邻两根立柱安装后，安装两立柱间的梁和斜撑，梁与斜撑
在地面采用安装螺栓 进行组合后整体安装。
(2)横梁栓紧后接合板与构件紧贴，横梁标高偏差为±3mm; 水
平偏差≤L/1000 且最大不大于3mm; 中心线与柱相对偏差为
±3mm 。横梁安装如图2-8-3所示。第十六节 发电工程安装 课程咨询:zz125929025 抖音+视频号搜索：忠海机电

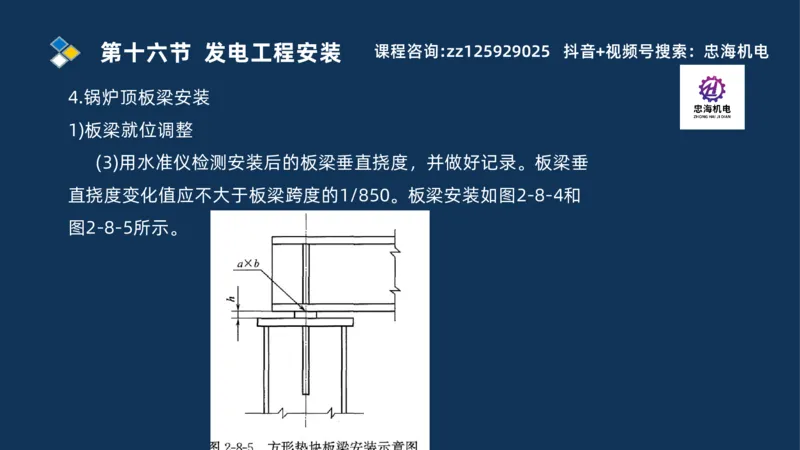

4.锅炉顶板梁安装
1)板梁就位调整
(3)用水准仪检测安装后的板梁垂直挠度，并做好记录。板梁垂
直挠度变化值应不大于板梁跨度的1/850。板梁安装如图2-8-4和
图2-8-5所示。第十六节 发电工程安装 课程咨询:zz125929025 抖音+视频号搜索：忠海机电
二 、汽轮发电机设备安装
(一)汽轮机安装

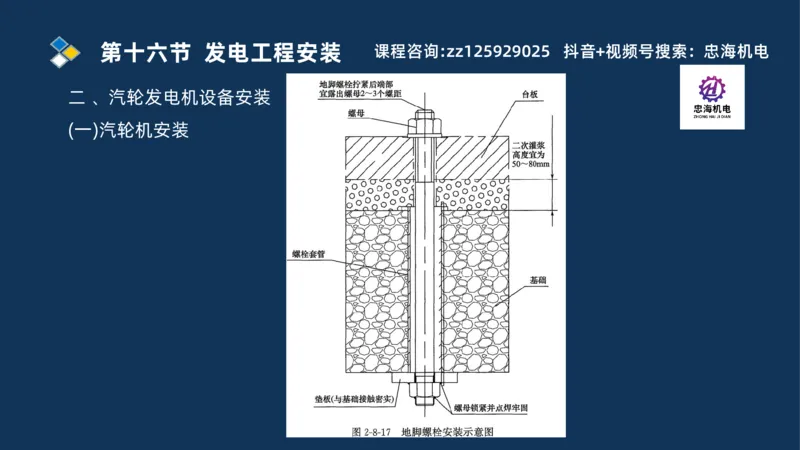

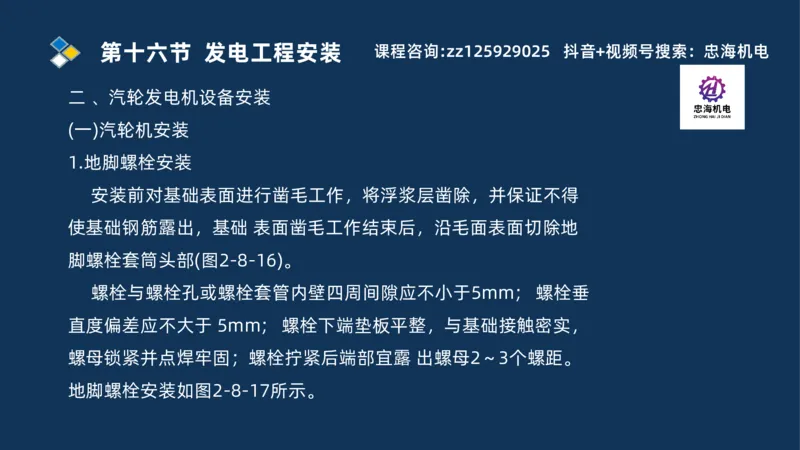

1.地脚螺栓安装

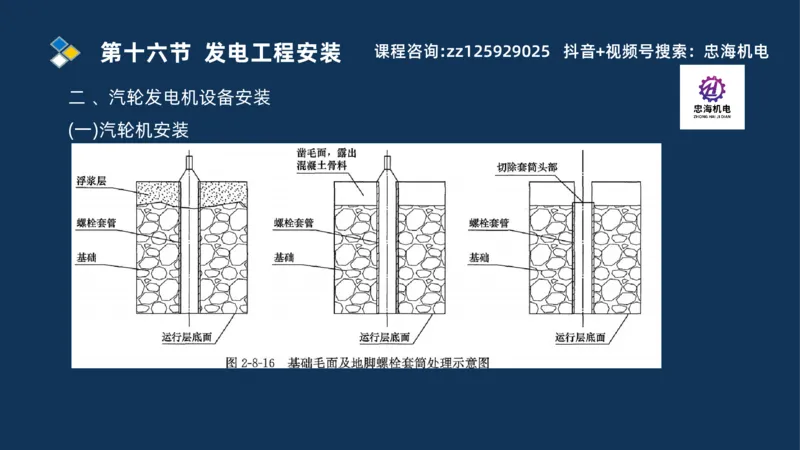

安装前对基础表面进行凿毛工作，将浮浆层凿除，并保证不得
使基础钢筋露出，基础 表面凿毛工作结束后，沿毛面表面切除地
脚螺栓套筒头部(图2-8-16)。
螺栓与螺栓孔或螺栓套管内壁四周间隙应不小于5mm; 螺栓垂
直度偏差应不大于 5mm; 螺栓下端垫板平整，与基础接触密实，
螺母锁紧并点焊牢固；螺栓拧紧后端部宜露 出螺母2～3个螺距。
地脚螺栓安装如图2-8-17所示。第十六节 发电工程安装 课程咨询:zz125929025 抖音+视频号搜索：忠海机电
二 、汽轮发电机设备安装
(一)汽轮机安装第十六节 发电工程安装 课程咨询:zz125929025 抖音+视频号搜索：忠海机电
二 、汽轮发电机设备安装
(一)汽轮机安装第十六节 发电工程安装 课程咨询:zz125929025 抖音+视频号搜索：忠海机电

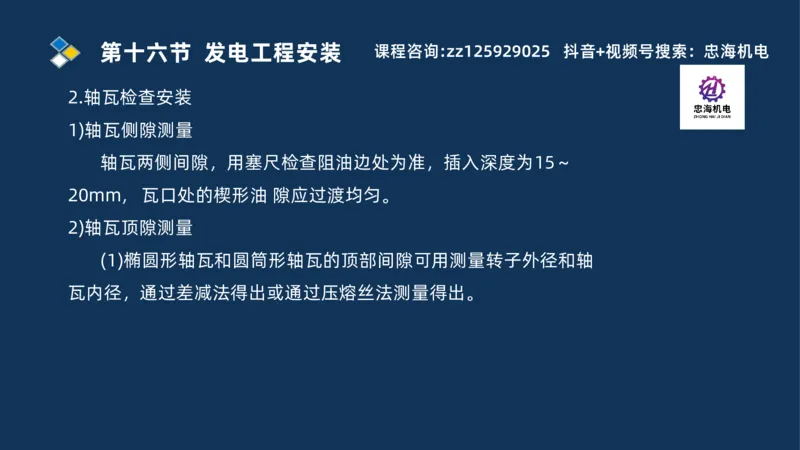

2.轴瓦检查安装
1)轴瓦侧隙测量
轴瓦两侧间隙，用塞尺检查阻油边处为准，插入深度为15～
20mm, 瓦口处的楔形油 隙应过渡均匀。
2)轴瓦顶隙测量
(1)椭圆形轴瓦和圆筒形轴瓦的顶部间隙可用测量转子外径和轴
瓦内径，通过差减法得出或通过压熔丝法测量得出。第十六节 发电工程安装 课程咨询:zz125929025 抖音+视频号搜索：忠海机电
2.轴瓦检查安装

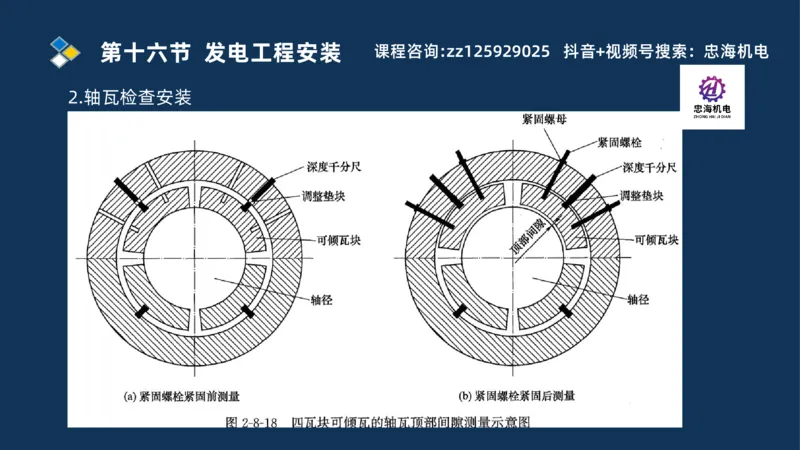

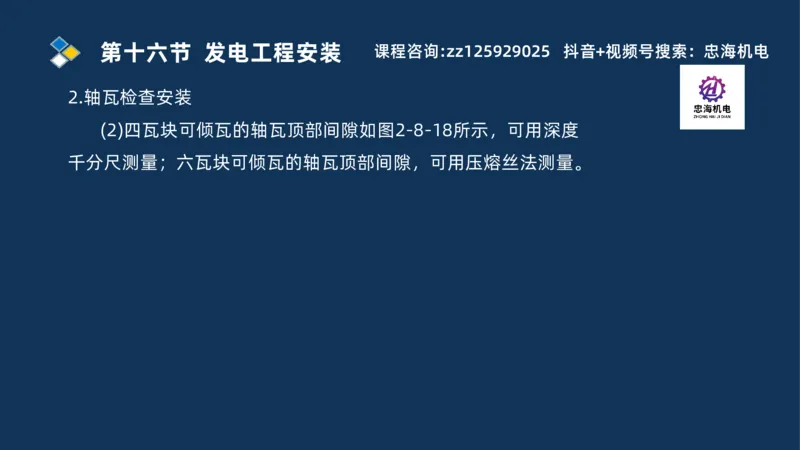

(2)四瓦块可倾瓦的轴瓦顶部间隙如图2-8-18所示，可用深度
千分尺测量；六瓦块可倾瓦的轴瓦顶部间隙，可用压熔丝法测量。第十六节 发电工程安装 课程咨询:zz125929025 抖音+视频号搜索：忠海机电
2.轴瓦检查安装第十七节 冶炼工程安装 课程咨询:zz125929025 抖音+视频号搜索：忠海机电

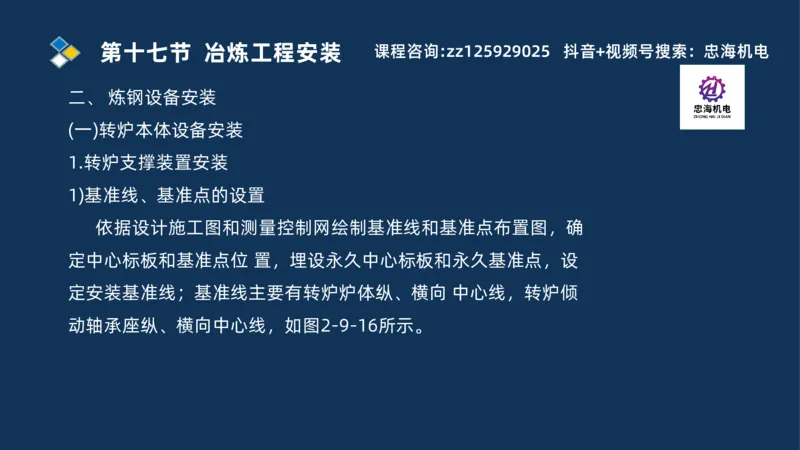

二、 炼钢设备安装
(一)转炉本体设备安装
1.转炉支撑装置安装
1)基准线、基准点的设置
依据设计施工图和测量控制网绘制基准线和基准点布置图，确
定中心标板和基准点位 置，埋设永久中心标板和永久基准点，设
定安装基准线；基准线主要有转炉炉体纵、横向 中心线，转炉倾
动轴承座纵、横向中心线，如图2-9-16所示。第十七节 冶炼工程安装 课程咨询:zz125929025 抖音+视频号搜索：忠海机电

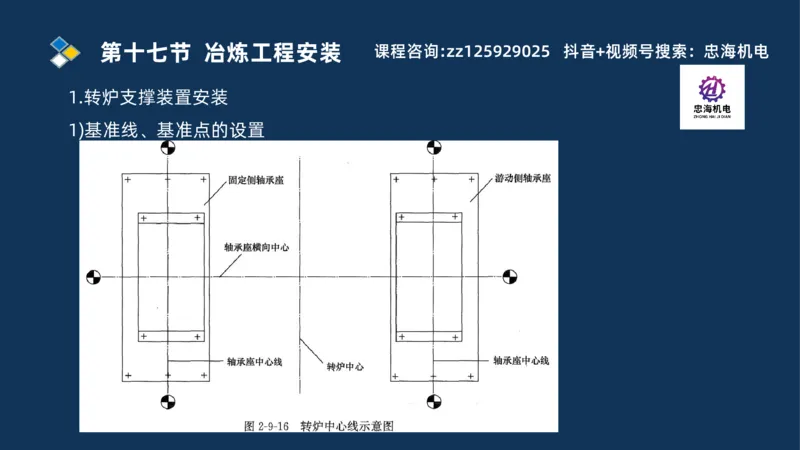

1.转炉支撑装置安装
1)基准线、基准点的设置第十七节 冶炼工程安装 课程咨询:zz125929025 抖音+视频号搜索：忠海机电

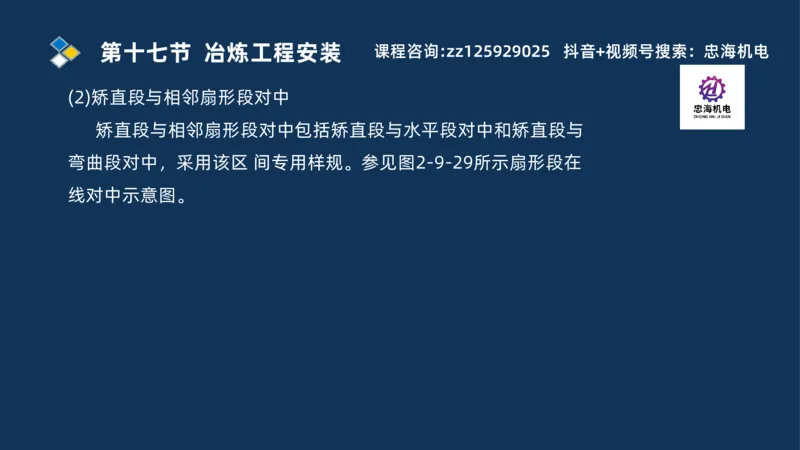

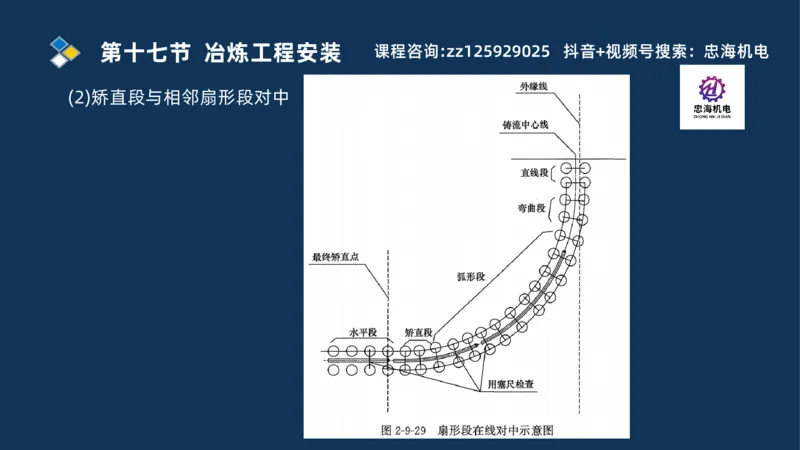

(2)矫直段与相邻扇形段对中
矫直段与相邻扇形段对中包括矫直段与水平段对中和矫直段与
弯曲段对中，采用该区 间专用样规。参见图2-9-29所示扇形段在
线对中示意图。第十七节 冶炼工程安装 课程咨询:zz125929025 抖音+视频号搜索：忠海机电
(2)矫直段与相邻扇形段对中第十七节 冶炼工程安装 课程咨询:zz125929025 抖音+视频号搜索：忠海机电

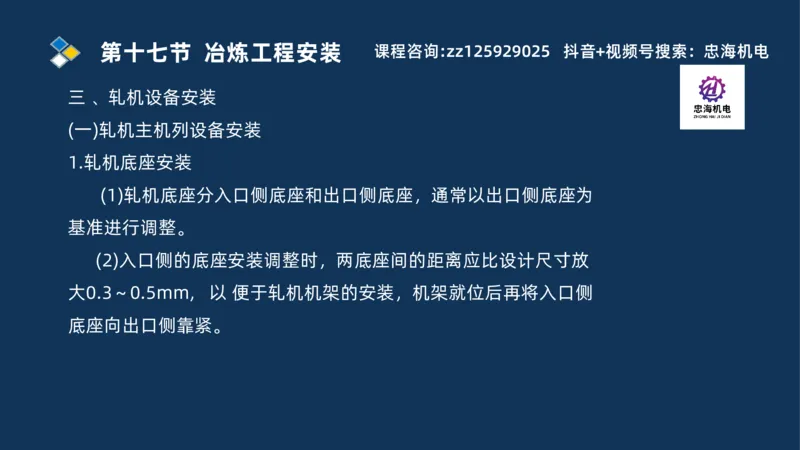

三 、轧机设备安装
(一)轧机主机列设备安装
1.轧机底座安装
(1)轧机底座分入口侧底座和出口侧底座，通常以出口侧底座为
基准进行调整。
(2)入口侧的底座安装调整时，两底座间的距离应比设计尺寸放
大0.3～0.5mm, 以 便于轧机机架的安装，机架就位后再将入口侧
底座向出口侧靠紧。第十七节 冶炼工程安装 课程咨询:zz125929025 抖音+视频号搜索：忠海机电

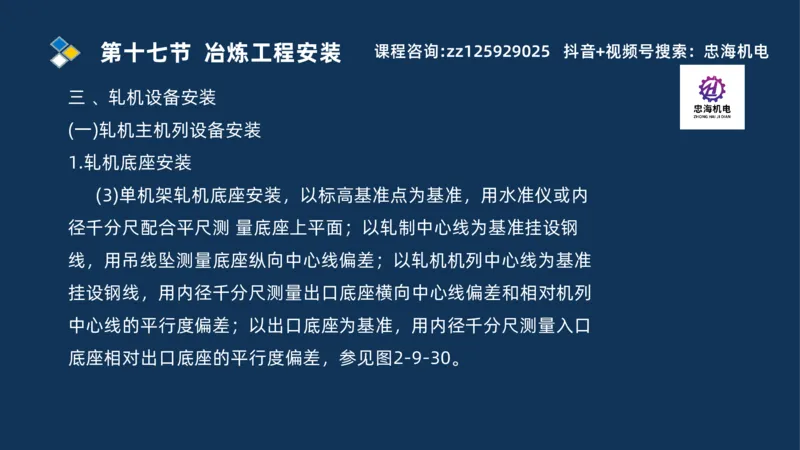

三 、轧机设备安装
(一)轧机主机列设备安装
1.轧机底座安装
(3)单机架轧机底座安装，以标高基准点为基准，用水准仪或内
径千分尺配合平尺测 量底座上平面；以轧制中心线为基准挂设钢
线，用吊线坠测量底座纵向中心线偏差；以轧机机列中心线为基准
挂设钢线，用内径千分尺测量出口底座横向中心线偏差和相对机列
中心线的平行度偏差；以出口底座为基准，用内径千分尺测量入口
底座相对出口底座的平行度偏差，参见图2-9-30。第十七节 冶炼工程安装 课程咨询:zz125929025 抖音+视频号搜索：忠海机电
1.轧机底座安装第十七节 冶炼工程安装 课程咨询:zz125929025 抖音+视频号搜索：忠海机电

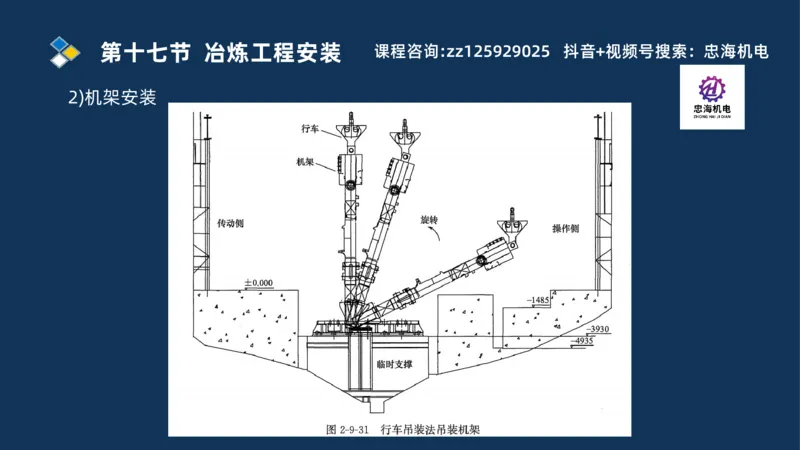

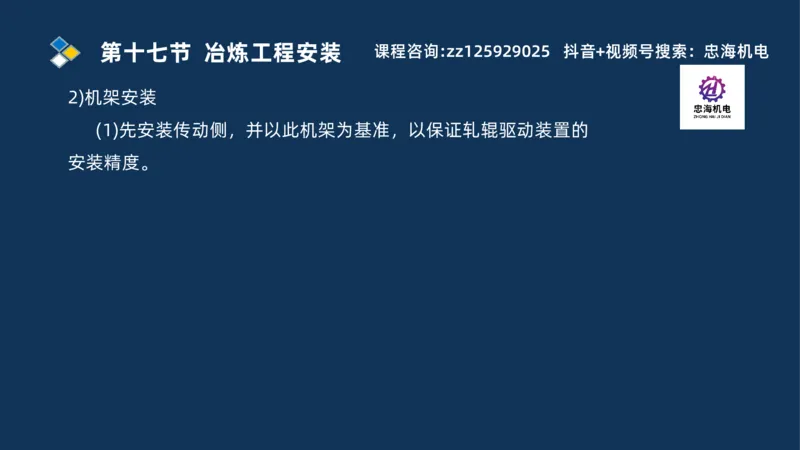

2)机架安装
(1)先安装传动侧，并以此机架为基准，以保证轧辊驱动装置的
安装精度。第十七节 冶炼工程安装 课程咨询:zz125929025 抖音+视频号搜索：忠海机电

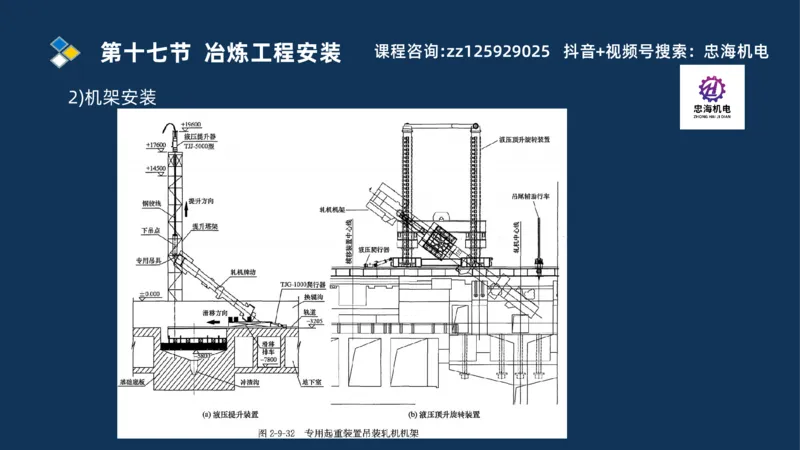

2)机架安装第十七节 冶炼工程安装 课程咨询:zz125929025 抖音+视频号搜索：忠海机电
2)机架安装第十七节 冶炼工程安装 课程咨询:zz125929025 抖音+视频号搜索：忠海机电

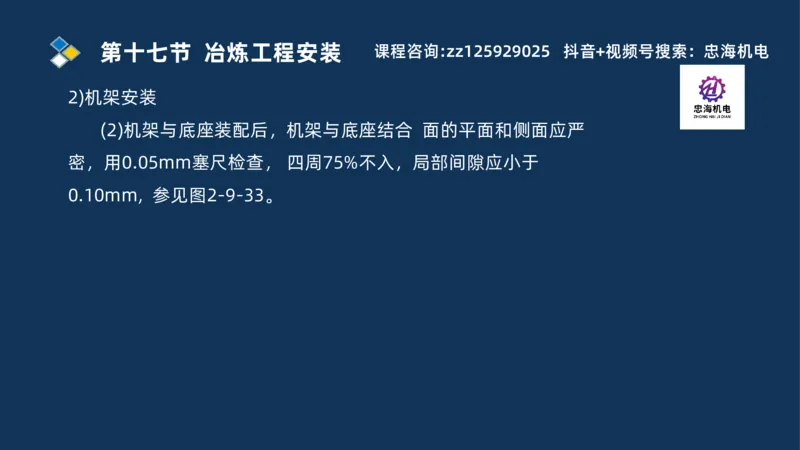

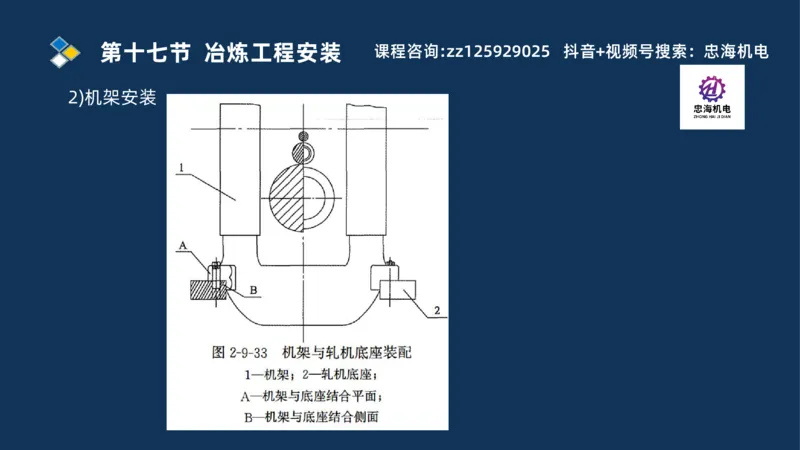

2)机架安装
(2)机架与底座装配后，机架与底座结合 面的平面和侧面应严
密，用0.05mm塞尺检查， 四周75%不入，局部间隙应小于
0.10mm, 参见图2-9-33。第十七节 冶炼工程安装 课程咨询:zz125929025 抖音+视频号搜索：忠海机电
2)机架安装第十七节 冶炼工程安装 课程咨询:zz125929025 抖音+视频号搜索：忠海机电

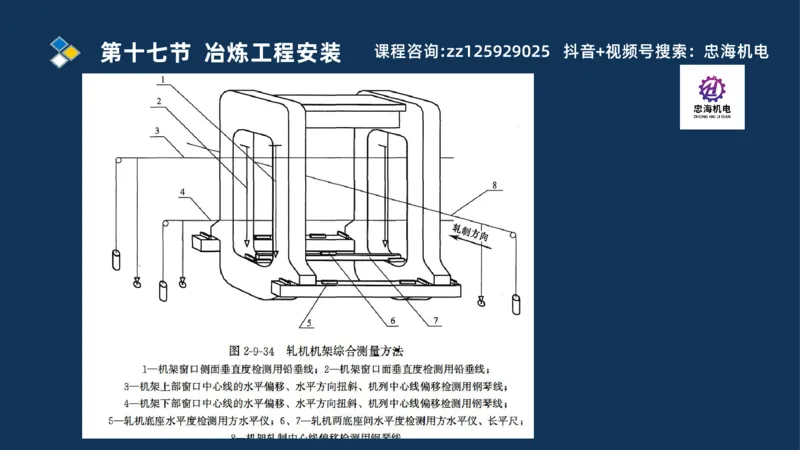

2)机架安装
(4)机架调整定位；
以机架窗口中心线为基准，检查机架窗口面垂直度、机架窗口
侧面垂直度、机架窗口底面水平度、两机架窗口底面水平度、机架
窗口在水平方向扭斜、两机架窗口中心线的水平偏 斜、轧制中心
线偏移、机列中心线偏移等第十七节 冶炼工程安装 课程咨询:zz125929025 抖音+视频号搜索：忠海机电第十七节 冶炼工程安装 课程咨询:zz125929025 抖音+视频号搜索：忠海机电

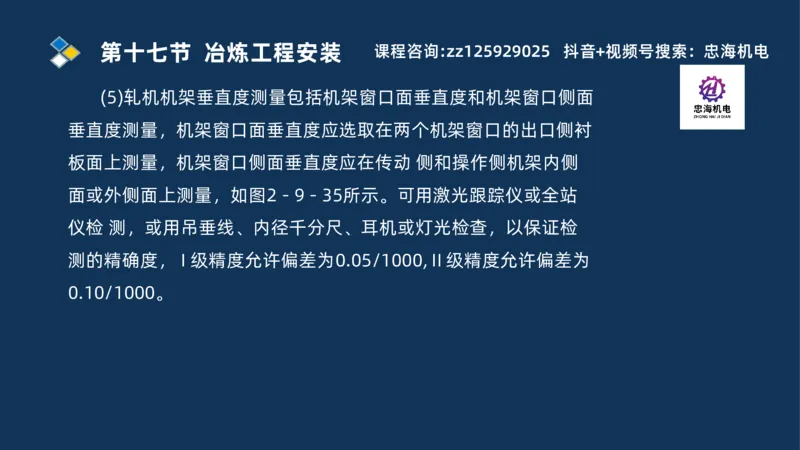

(5)轧机机架垂直度测量包括机架窗口面垂直度和机架窗口侧面
垂直度测量，机架窗口面垂直度应选取在两个机架窗口的出口侧衬
板面上测量，机架窗口侧面垂直度应在传动 侧和操作侧机架内侧
面或外侧面上测量，如图2 - 9 - 35所示。可用激光跟踪仪或全站
仪检 测，或用吊垂线、内径千分尺、耳机或灯光检查，以保证检
测的精确度， I 级精度允许偏差为0.05/1000,Ⅱ级精度允许偏差为
0.10/1000。第十七节 冶炼工程安装 课程咨询:zz125929025 抖音+视频号搜索：忠海机电第十七节 冶炼工程安装 课程咨询:zz125929025 抖音+视频号搜索：忠海机电

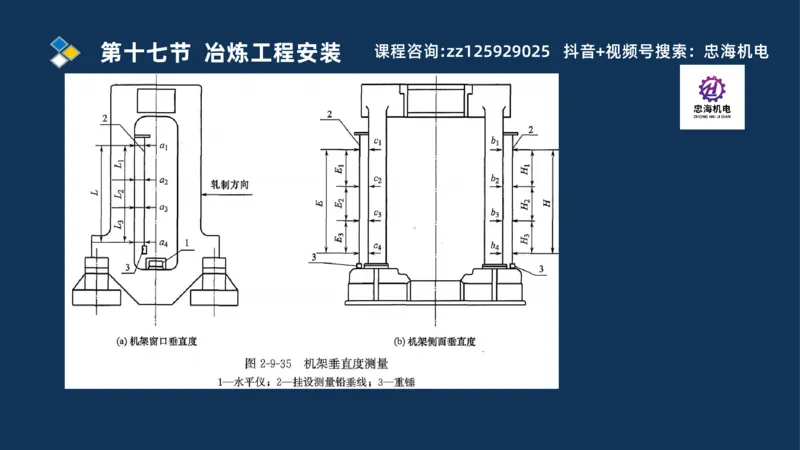

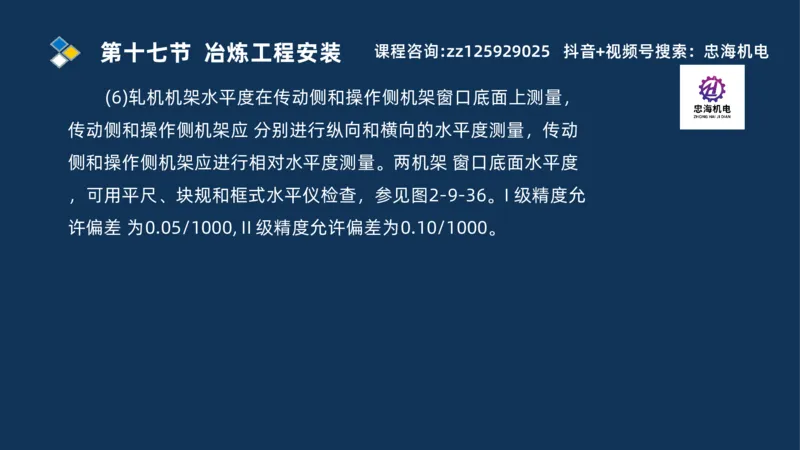

(6)轧机机架水平度在传动侧和操作侧机架窗口底面上测量，
传动侧和操作侧机架应 分别进行纵向和横向的水平度测量，传动
侧和操作侧机架应进行相对水平度测量。两机架 窗口底面水平度
，可用平尺、块规和框式水平仪检查，参见图2-9-36。I 级精度允
许偏差 为0.05/1000,Ⅱ级精度允许偏差为0.10/1000。第十七节 冶炼工程安装 课程咨询:zz125929025 抖音+视频号搜索：忠海机电第十七节 冶炼工程安装 课程咨询:zz125929025 抖音+视频号搜索：忠海机电

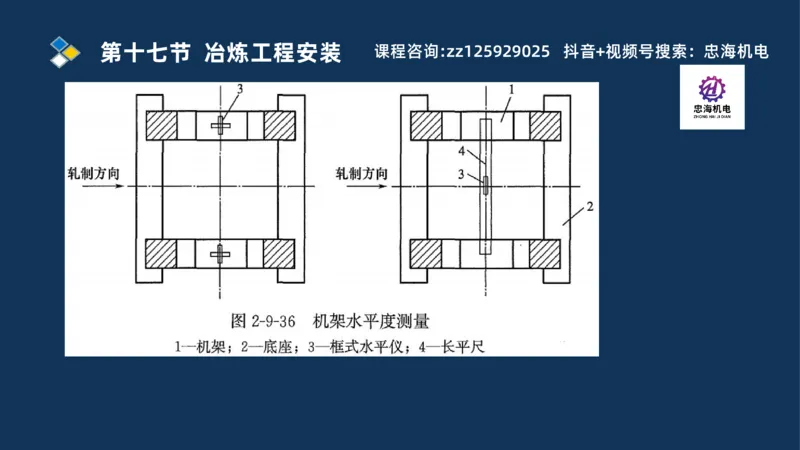

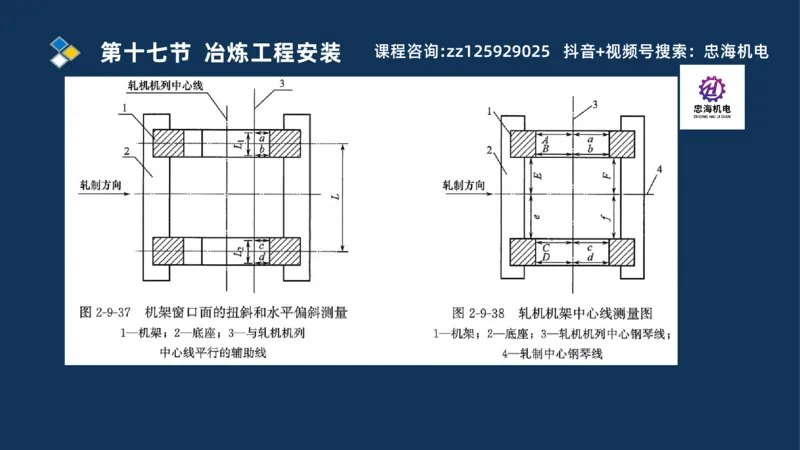

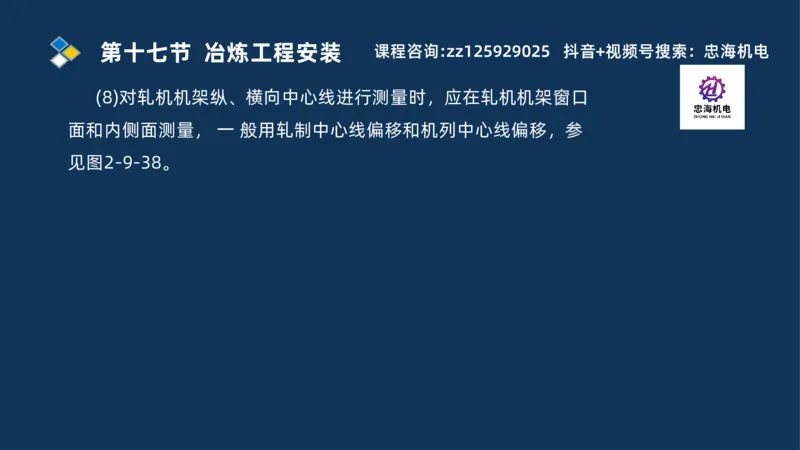

(8)对轧机机架纵、横向中心线进行测量时，应在轧机机架窗口
面和内侧面测量， 一 般用轧制中心线偏移和机列中心线偏移，参
见图2-9-38。第十七节 冶炼工程安装 课程咨询:zz125929025 抖音+视频号搜索：忠海机电第十七节 冶炼工程安装 课程咨询:zz125929025 抖音+视频号搜索：忠海机电

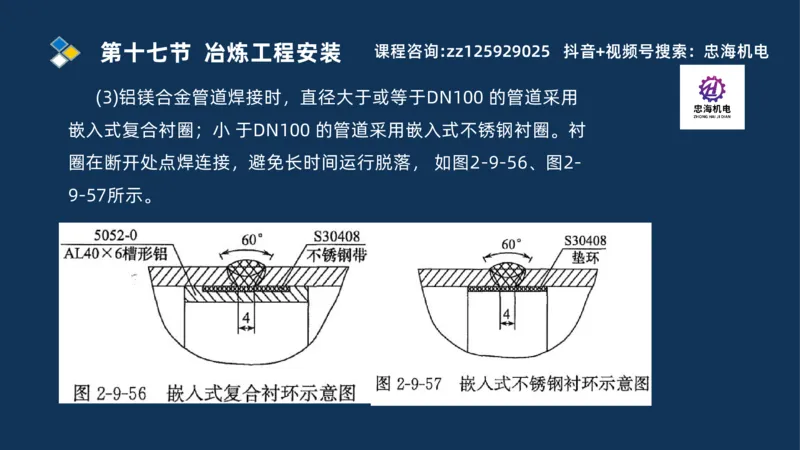

(3)铝镁合金管道焊接时，直径大于或等于DN100 的管道采用
嵌入式复合衬圈；小 于DN100 的管道采用嵌入式不锈钢衬圈。衬
圈在断开处点焊连接，避免长时间运行脱落， 如图2-9-56、图2-
9-57所示。第十七节 冶炼工程安装 课程咨询:zz125929025 抖音+视频号搜索：忠海机电

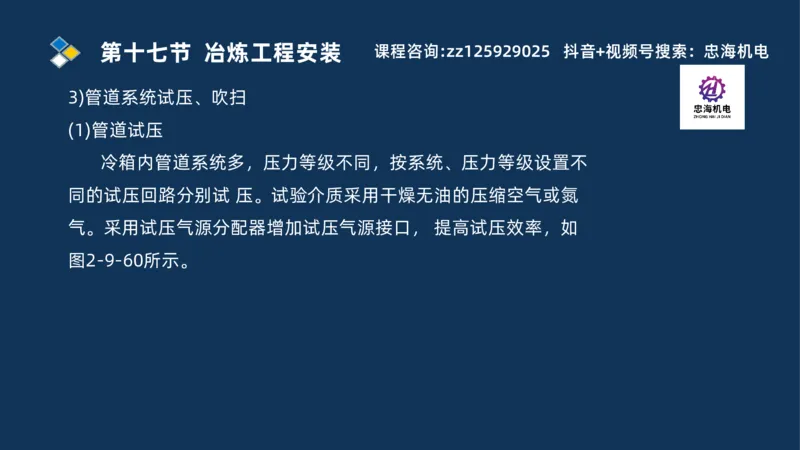

3)管道系统试压、吹扫
(1)管道试压
冷箱内管道系统多，压力等级不同，按系统、压力等级设置不
同的试压回路分别试 压。试验介质采用干燥无油的压缩空气或氮
气。采用试压气源分配器增加试压气源接口， 提高试压效率，如
图2-9-60所示。第十七节 冶炼工程安装 课程咨询:zz125929025 抖音+视频号搜索：忠海机电
3)管道系统试压、吹扫
(1)管道试压第十七节 冶炼工程安装 课程咨询:zz125929025 抖音+视频号搜索：忠海机电

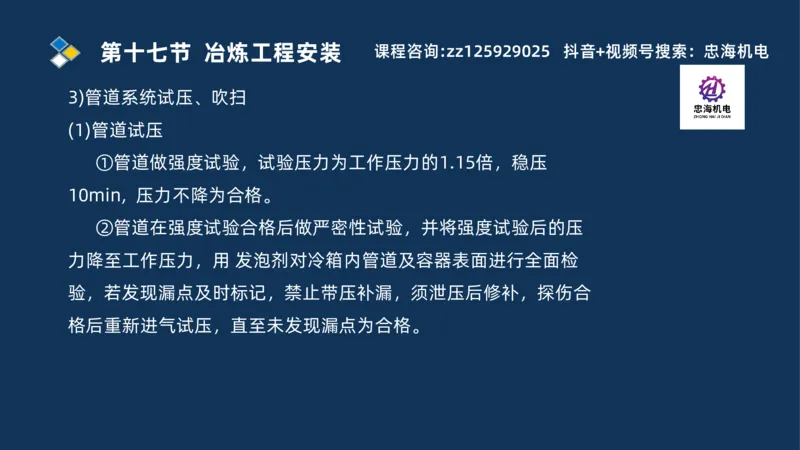

3)管道系统试压、吹扫
(1)管道试压
①管道做强度试验，试验压力为工作压力的1.15倍，稳压
10min, 压力不降为合格。
②管道在强度试验合格后做严密性试验，并将强度试验后的压
力降至工作压力，用 发泡剂对冷箱内管道及容器表面进行全面检
验，若发现漏点及时标记，禁止带压补漏，须泄压后修补，探伤合
格后重新进气试压，直至未发现漏点为合格。第十七节 冶炼工程安装 课程咨询:zz125929025 抖音+视频号搜索：忠海机电
3)管道系统试压、吹扫
(1)管道试压

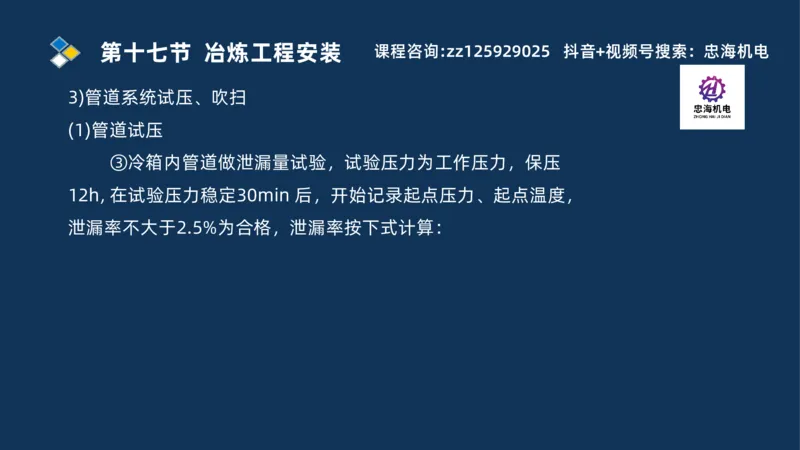

③冷箱内管道做泄漏量试验，试验压力为工作压力，保压
12h, 在试验压力稳定30min 后，开始记录起点压力、起点温度，

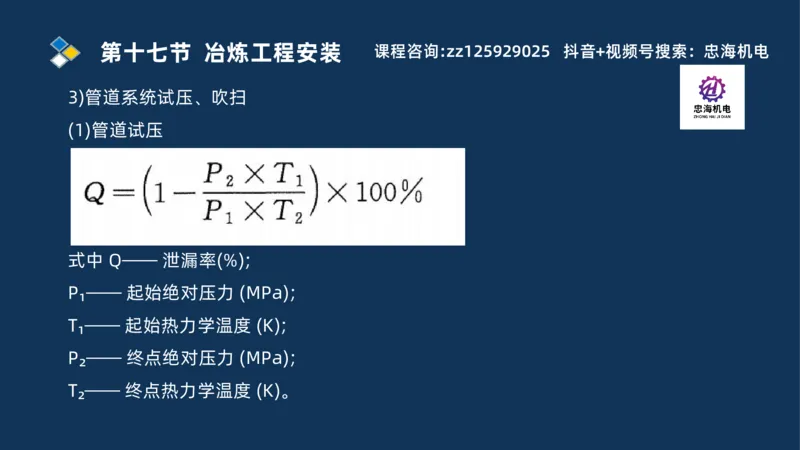

泄漏率不大于2.5%为合格，泄漏率按下式计算：第十七节 冶炼工程安装 课程咨询:zz125929025 抖音+视频号搜索：忠海机电
3)管道系统试压、吹扫
(1)管道试压
式中 Q—— 泄漏率(%);
P₁—— 起始绝对压力 (MPa);
T₁—— 起始热力学温度 (K);
P₂—— 终点绝对压力 (MPa);
T₂—— 终点热力学温度 (K)。谢谢 观看
THANKS
