一级建造师
机电工程管理与实务
章节精要01
主讲老师：朱旭阳

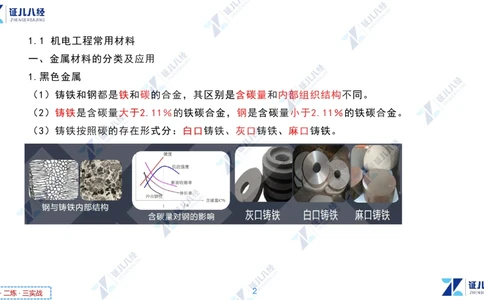

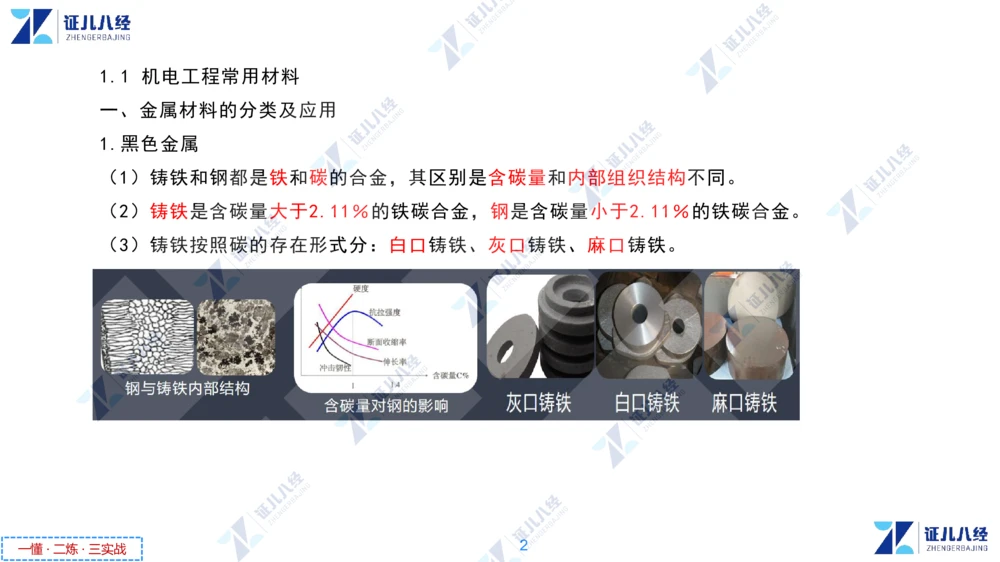

一懂 · 二炼 · 三实战1.1 机电工程常用材料
一、金属材料的分类及应用
1.黑色金属
（1）铸铁和钢都是铁和碳的合金，其区别是含碳量和内部组织结构不同。
（2）铸铁是含碳量大于2.11％的铁碳合金，钢是含碳量小于2.11％的铁碳合金。
（3）铸铁按照碳的存在形式分：白口铸铁、灰口铸铁、麻口铸铁。
2

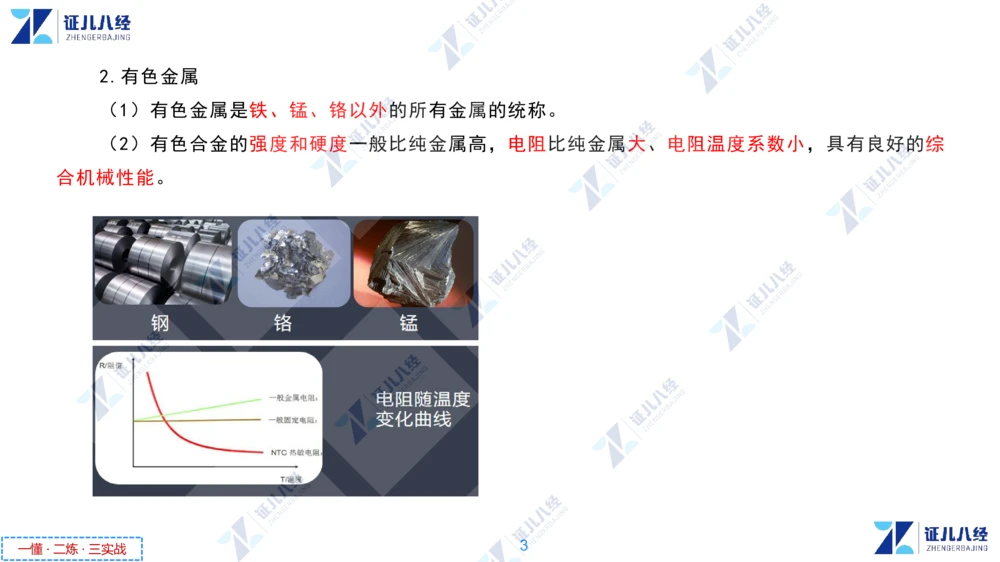

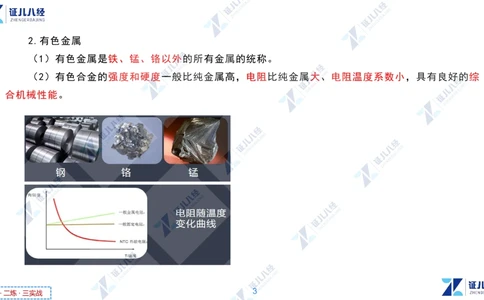

一懂 · 二炼 · 三实战2.有色金属
（1）有色金属是铁、锰、铬以外的所有金属的统称。
（2）有色合金的强度和硬度一般比纯金属高，电阻比纯金属大、电阻温度系数小，具有良好的综
合机械性能。
3

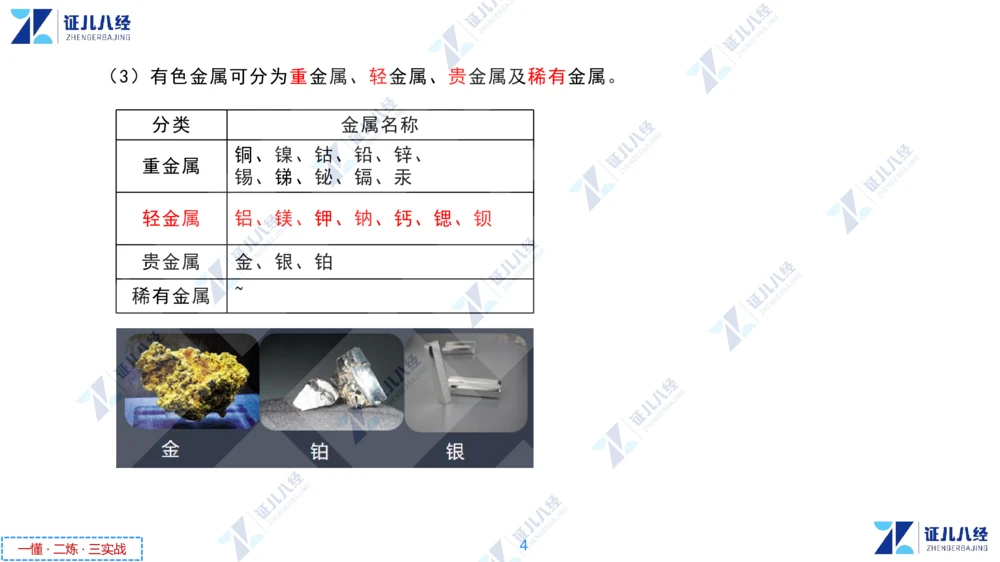

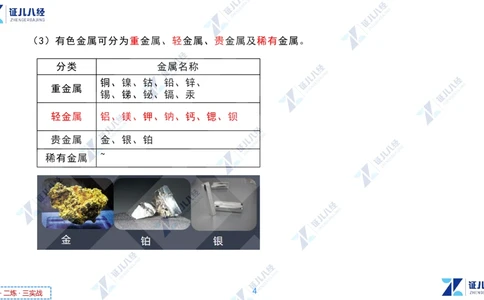

一懂 · 二炼 · 三实战（3）有色金属可分为重金属、轻金属、贵金属及稀有金属。
分类 金属名称
铜、镍、钴、铅、锌、
重金属
锡、锑、铋、镉、汞
轻金属 铝、镁、钾、钠、钙、锶、钡
贵金属 金、银、铂
稀有金属 ~
4

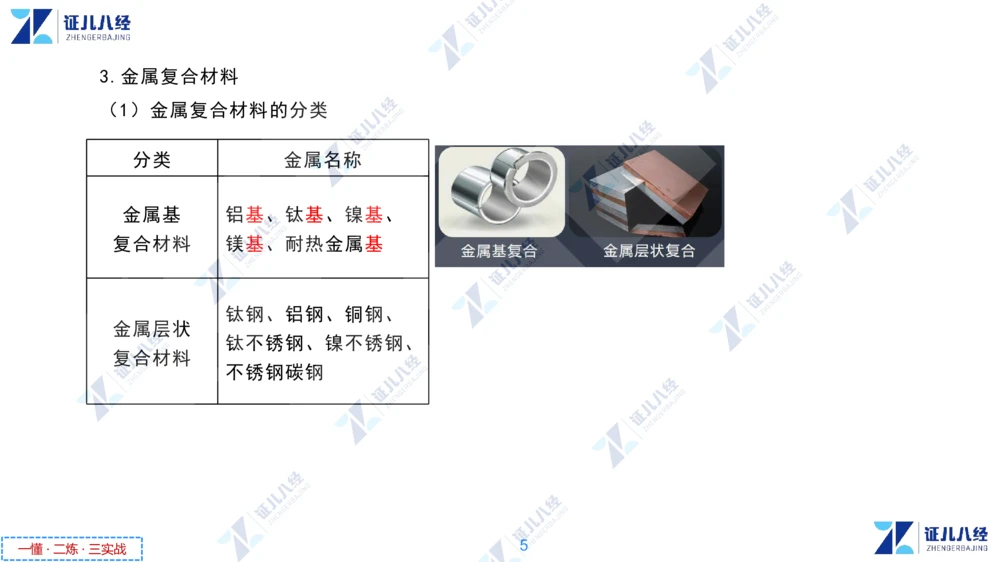

一懂 · 二炼 · 三实战3.金属复合材料
（1）金属复合材料的分类
分类 金属名称
金属基 铝基、钛基、镍基、
复合材料 镁基、耐热金属基
钛钢、铝钢、铜钢、
金属层状
钛不锈钢、镍不锈钢、
复合材料
不锈钢碳钢
5

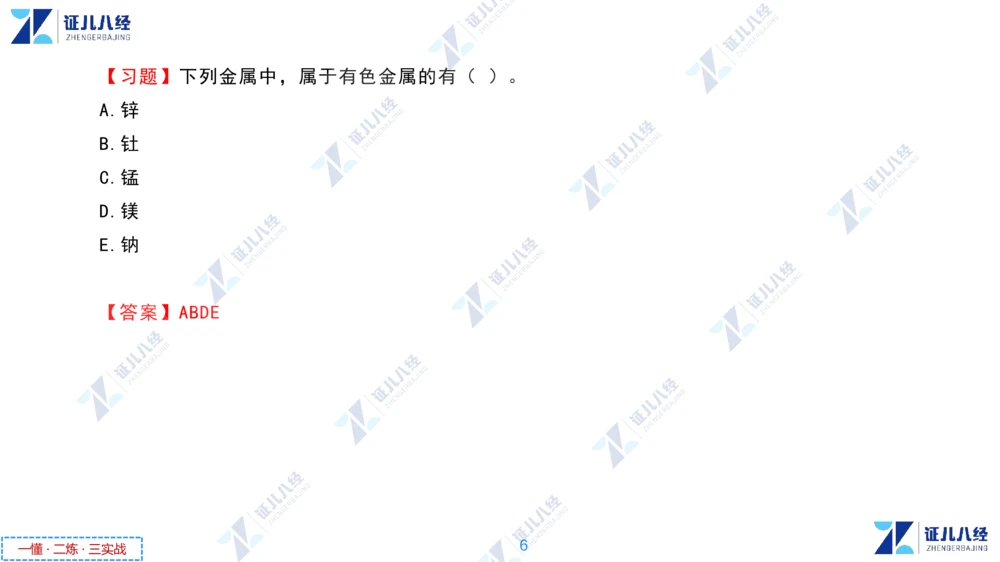

一懂 · 二炼 · 三实战【习题】下列金属中，属于有色金属的有（ ）。
A.锌
B.钍
C.锰
D.镁
E.钠
【答案】ABDE
6

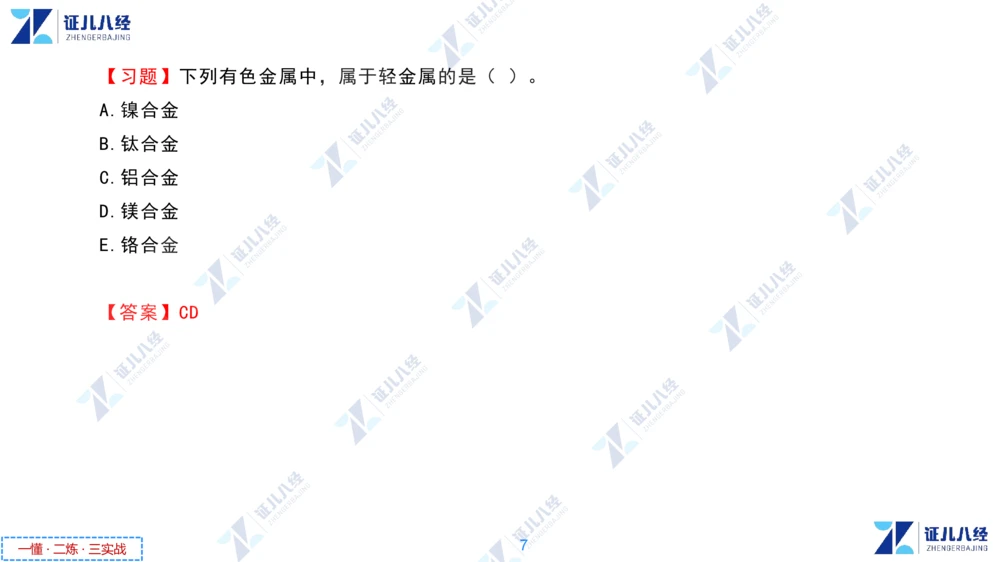

一懂 · 二炼 · 三实战【习题】下列有色金属中，属于轻金属的是（ ）。
A.镍合金
B.钛合金
C.铝合金
D.镁合金
E.铬合金
【答案】CD
7

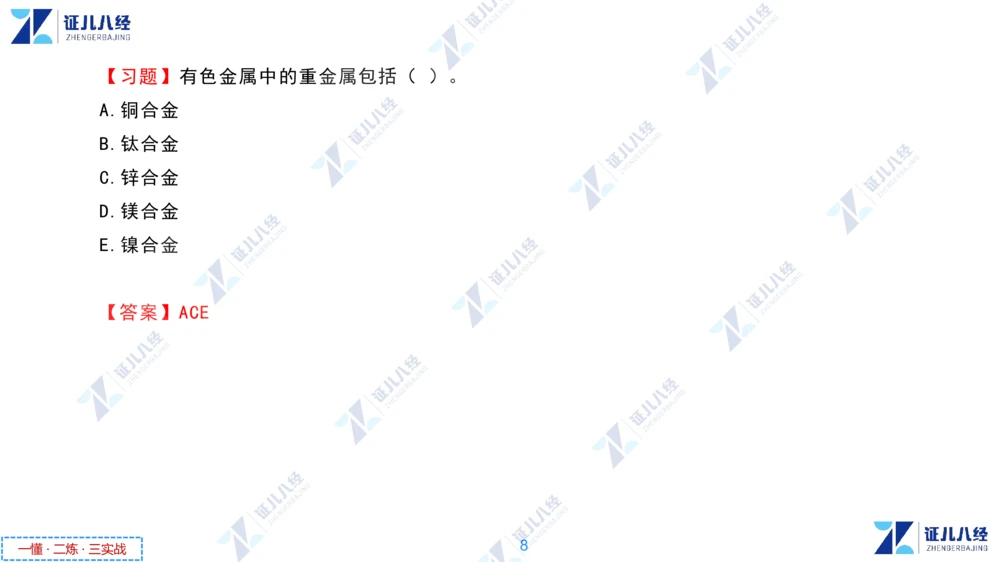

一懂 · 二炼 · 三实战【习题】有色金属中的重金属包括（ ）。
A.铜合金
B.钛合金
C.锌合金
D.镁合金
E.镍合金
【答案】ACE
8

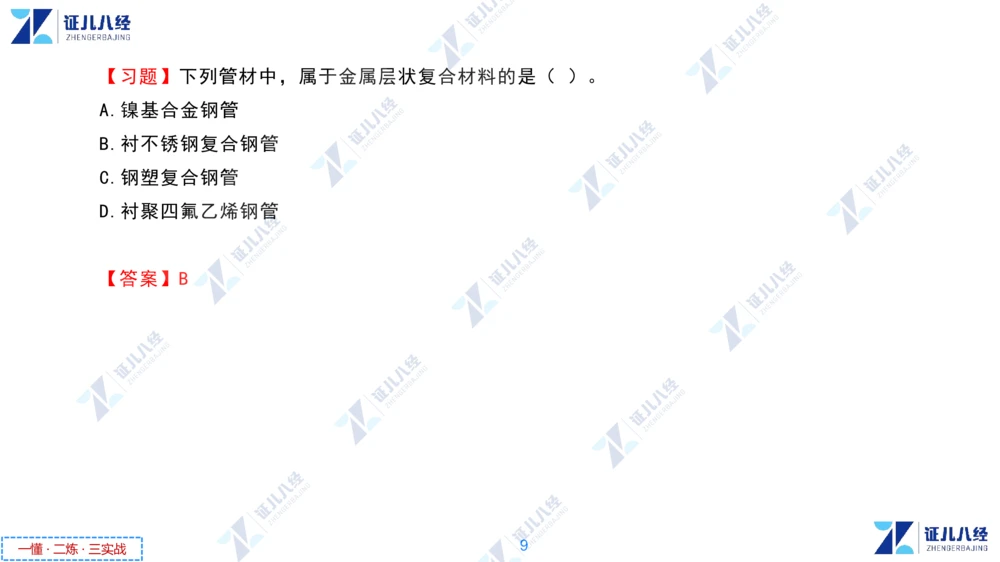

一懂 · 二炼 · 三实战【习题】下列管材中，属于金属层状复合材料的是（ ）。
A.镍基合金钢管
B.衬不锈钢复合钢管
C.钢塑复合钢管
D.衬聚四氟乙烯钢管
【答案】B
9

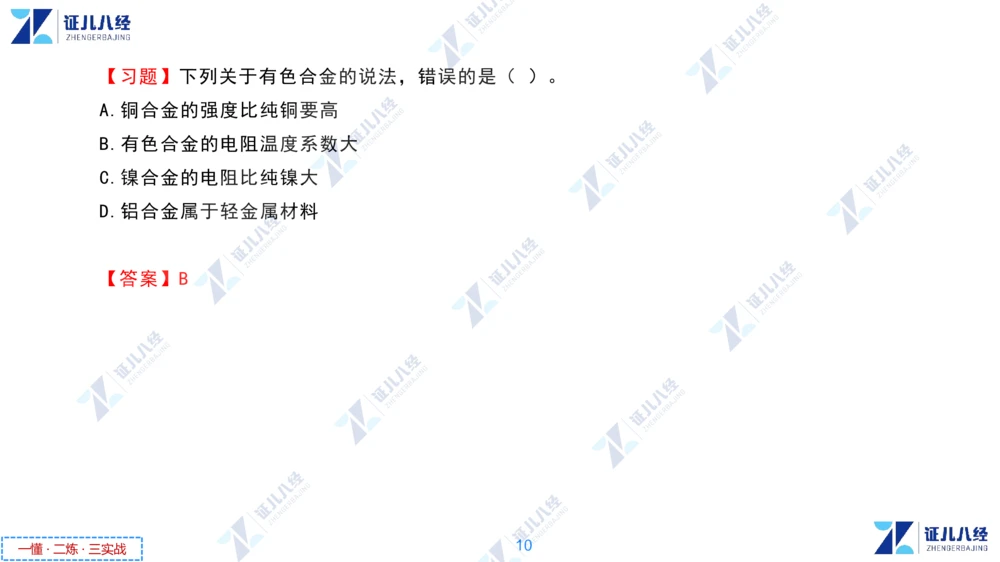

一懂 · 二炼 · 三实战【习题】下列关于有色合金的说法，错误的是（ ）。
A.铜合金的强度比纯铜要高
B.有色合金的电阻温度系数大
C.镍合金的电阻比纯镍大
D.铝合金属于轻金属材料
【答案】B
10

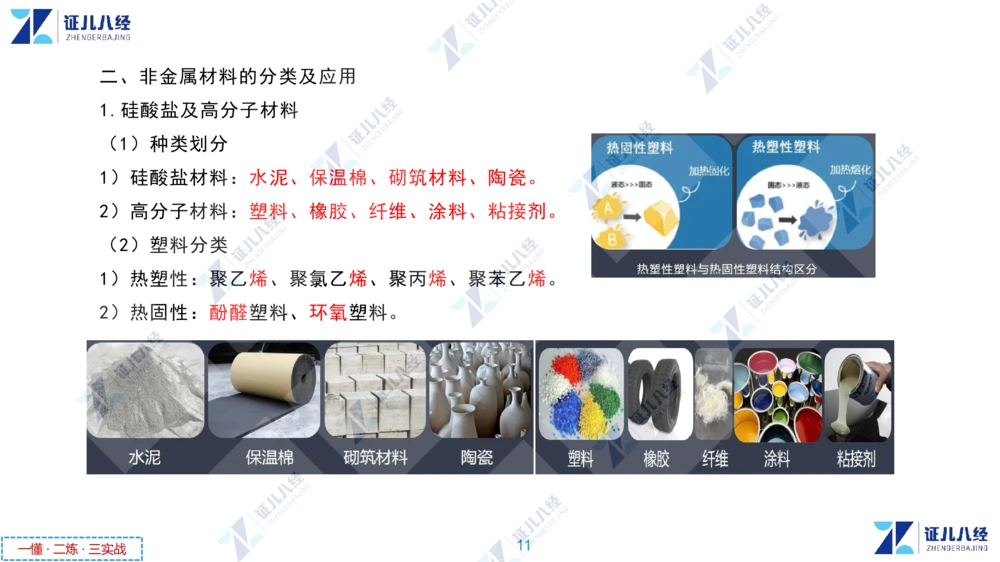

一懂 · 二炼 · 三实战二、非金属材料的分类及应用
1.硅酸盐及高分子材料
（1）种类划分
1）硅酸盐材料：水泥、保温棉、砌筑材料、陶瓷。
2）高分子材料：塑料、橡胶、纤维、涂料、粘接剂。
（2）塑料分类
1）热塑性：聚乙烯、聚氯乙烯、聚丙烯、聚苯乙烯。
2）热固性：酚醛塑料、环氧塑料。
11

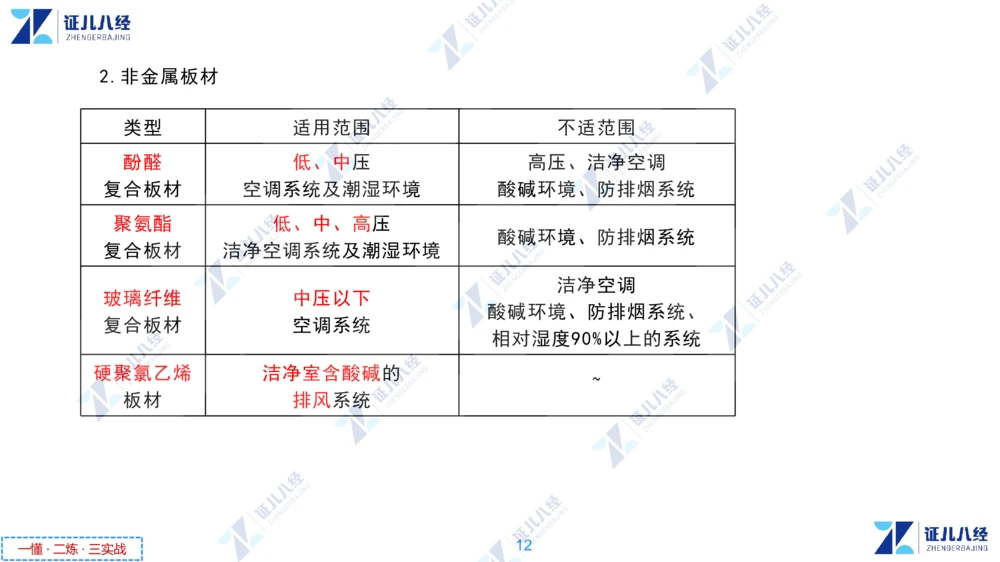

一懂 · 二炼 · 三实战2.非金属板材
类型 适用范围 不适范围
酚醛 低、中压 高压、洁净空调
复合板材 空调系统及潮湿环境 酸碱环境、防排烟系统
聚氨酯 低、中、高压
酸碱环境、防排烟系统
复合板材 洁净空调系统及潮湿环境
洁净空调
玻璃纤维 中压以下
酸碱环境、防排烟系统、
复合板材 空调系统
相对湿度90%以上的系统
硬聚氯乙烯 洁净室含酸碱的
~
板材 排风系统
12

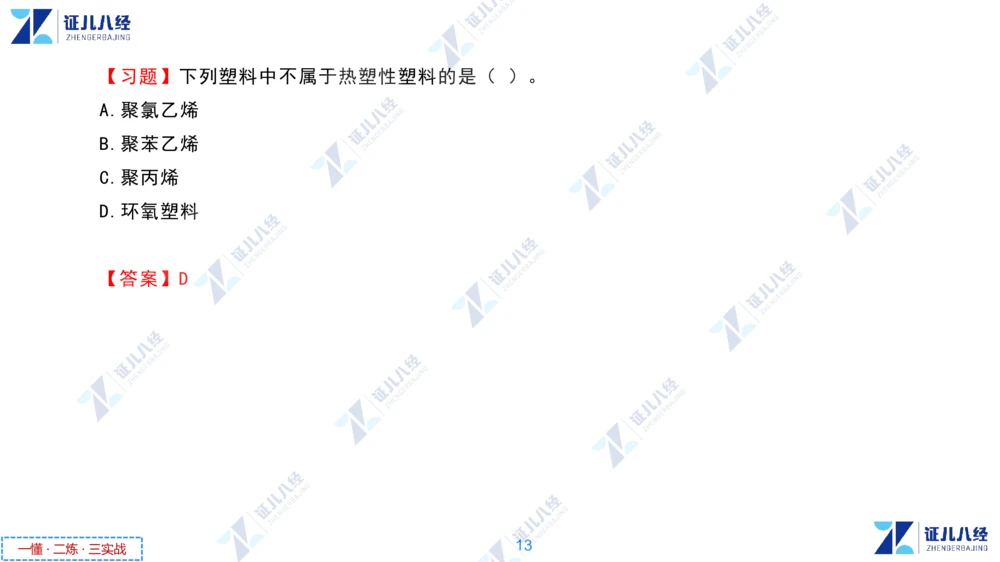

一懂 · 二炼 · 三实战【习题】下列塑料中不属于热塑性塑料的是（ ）。
A.聚氯乙烯
B.聚苯乙烯
C.聚丙烯
D.环氧塑料
【答案】D
13

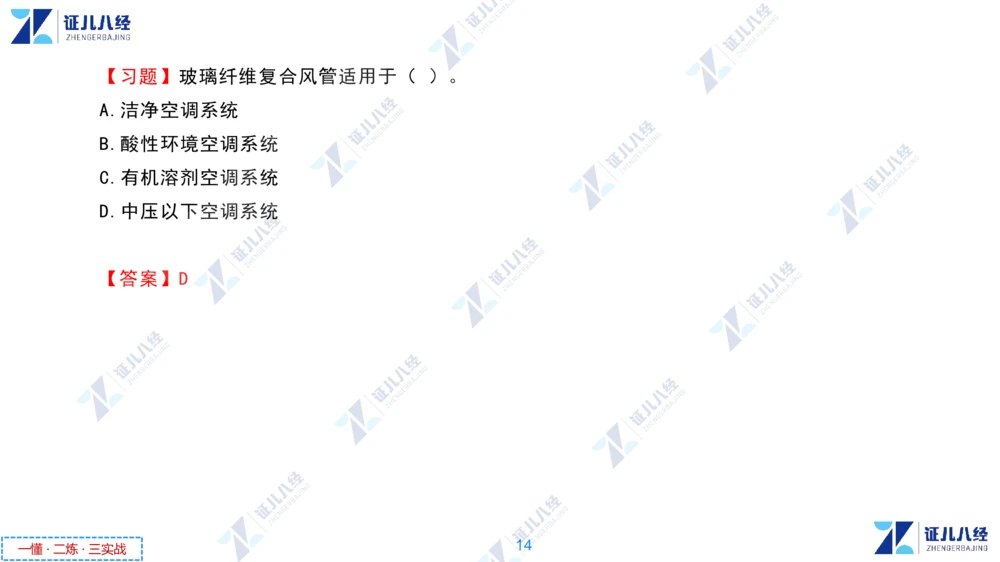

一懂 · 二炼 · 三实战【习题】玻璃纤维复合风管适用于（ ）。
A.洁净空调系统
B.酸性环境空调系统
C.有机溶剂空调系统
D.中压以下空调系统
【答案】D
14

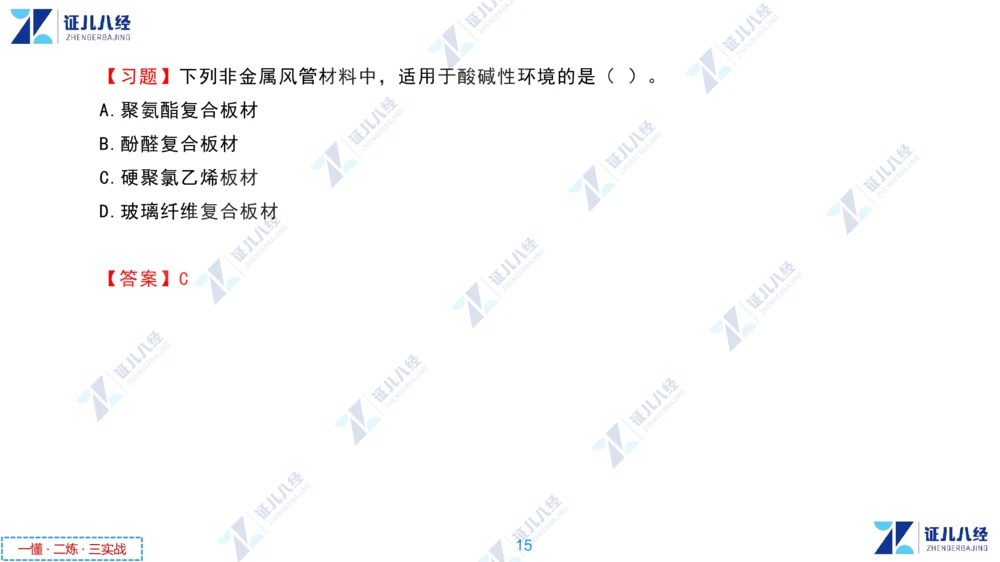

一懂 · 二炼 · 三实战【习题】下列非金属风管材料中，适用于酸碱性环境的是（ ）。
A.聚氨酯复合板材
B.酚醛复合板材
C.硬聚氯乙烯板材
D.玻璃纤维复合板材
【答案】C
15

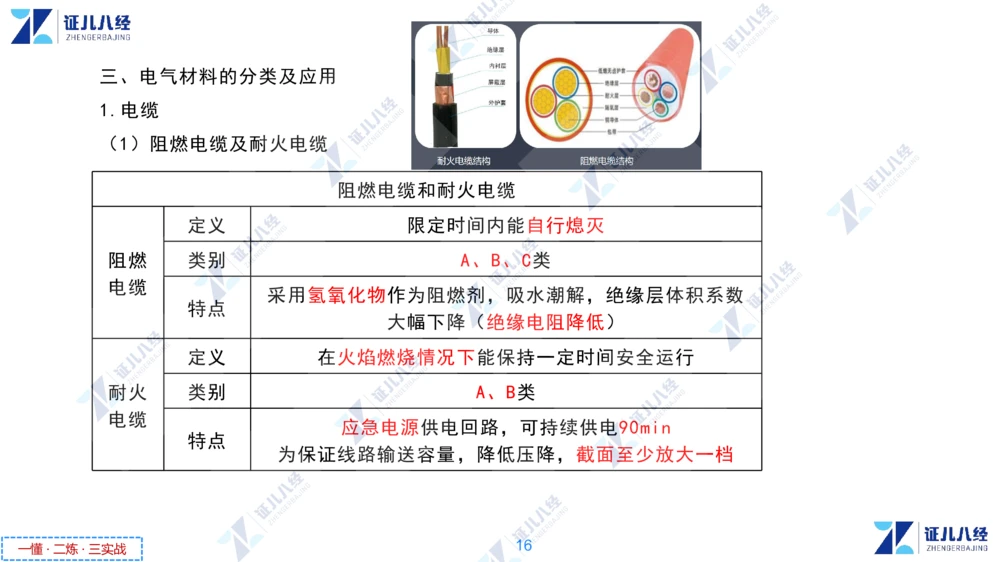

一懂 · 二炼 · 三实战三、电气材料的分类及应用
1.电缆
（1）阻燃电缆及耐火电缆
阻燃电缆和耐火电缆
定义 限定时间内能自行熄灭
阻燃 类别 A、B、C类
电缆
采用氢氧化物作为阻燃剂，吸水潮解，绝缘层体积系数
特点
大幅下降（绝缘电阻降低）
定义 在火焰燃烧情况下能保持一定时间安全运行
耐火 类别 A、B类
电缆
应急电源供电回路，可持续供电90min
特点
为保证线路输送容量，降低压降，截面至少放大一档
16

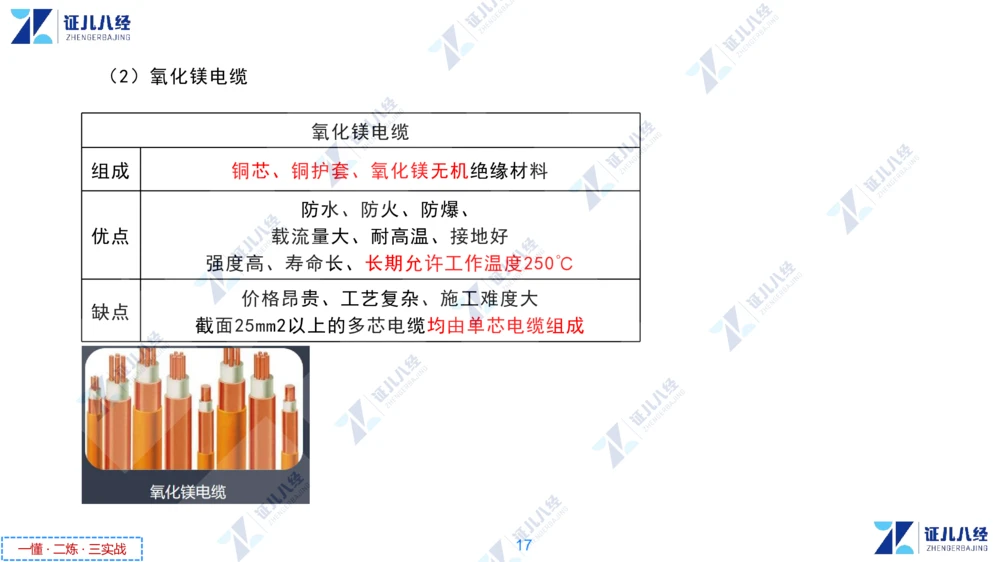

一懂 · 二炼 · 三实战（2）氧化镁电缆
氧化镁电缆
组成 铜芯、铜护套、氧化镁无机绝缘材料
防水、防火、防爆、
优点 载流量大、耐高温、接地好
强度高、寿命长、长期允许工作温度250℃
价格昂贵、工艺复杂、施工难度大
缺点
截面25mm2以上的多芯电缆均由单芯电缆组成
17

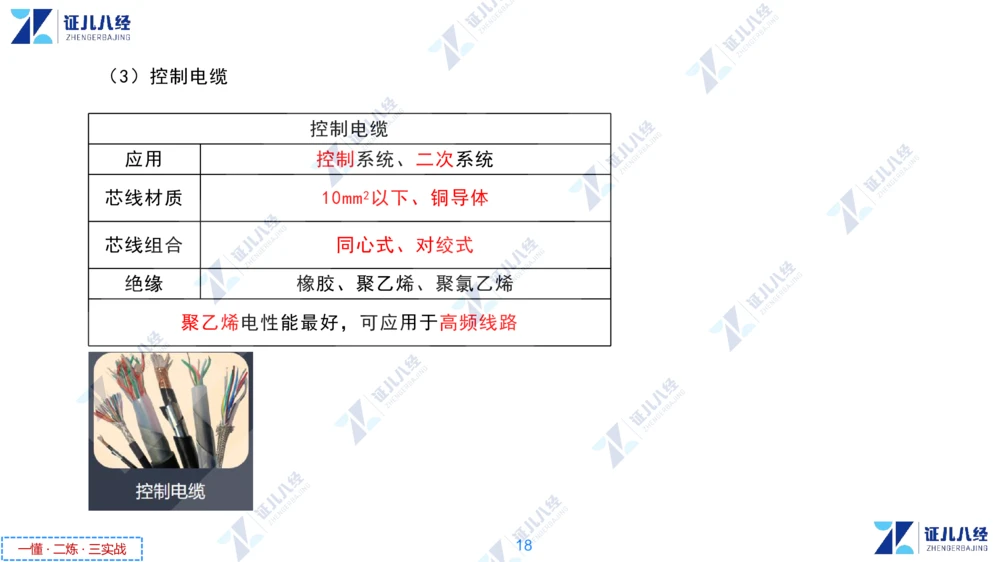

一懂 · 二炼 · 三实战（3）控制电缆
控制电缆
应用 控制系统、二次系统
芯线材质 10mm2以下、铜导体
芯线组合 同心式、对绞式
绝缘 橡胶、聚乙烯、聚氯乙烯
聚乙烯电性能最好，可应用于高频线路
18

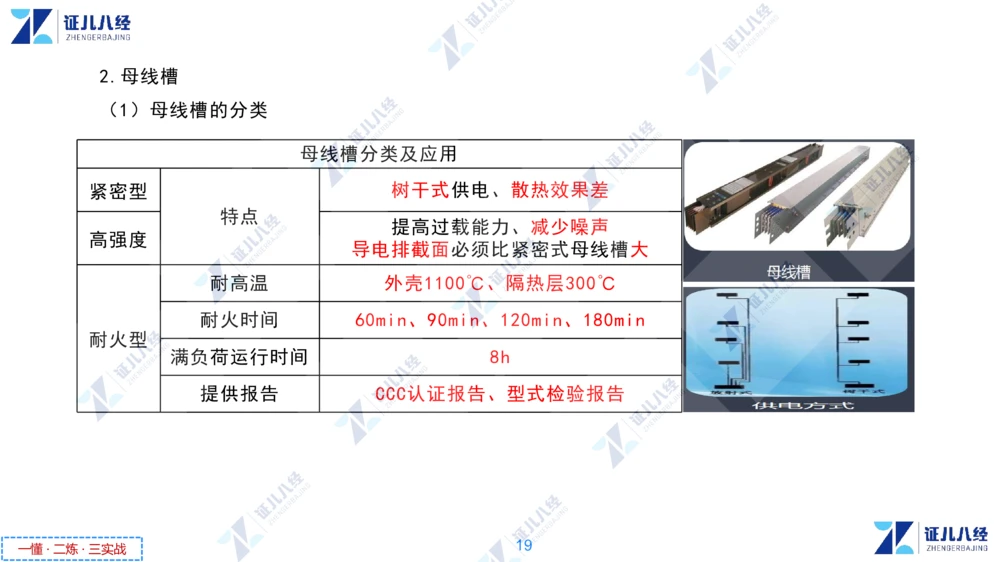

一懂 · 二炼 · 三实战2.母线槽
（1）母线槽的分类
母线槽分类及应用
紧密型 树干式供电、散热效果差
特点
提高过载能力、减少噪声
高强度
导电排截面必须比紧密式母线槽大
耐高温 外壳1100℃、隔热层300℃
耐火时间 60min、90min、120min、180min
耐火型
满负荷运行时间 8h
提供报告 CCC认证报告、型式检验报告
19

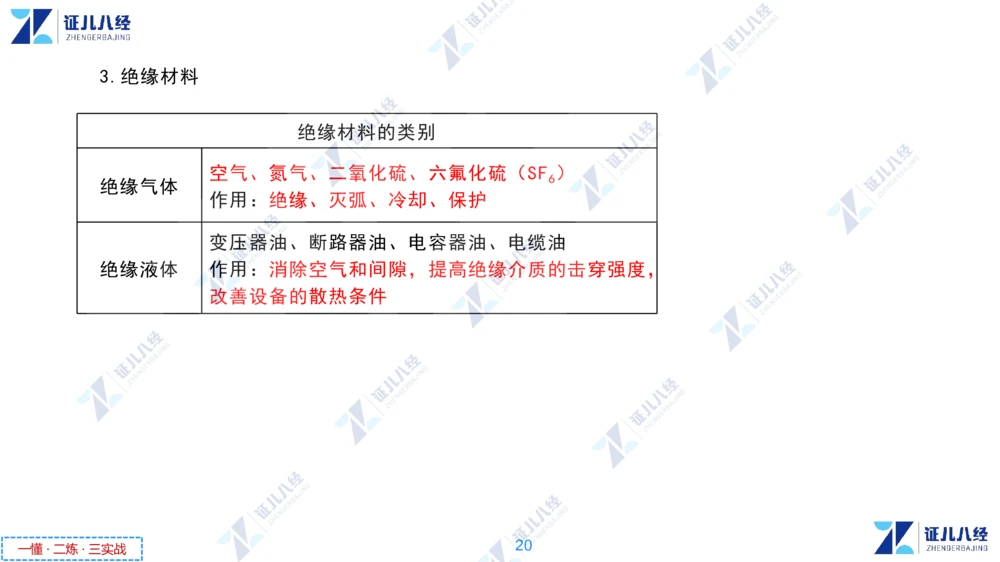

一懂 · 二炼 · 三实战3.绝缘材料
绝缘材料的类别
空气、氮气、二氧化硫、六氟化硫（SF ）
6
绝缘气体
作用：绝缘、灭弧、冷却、保护
变压器油、断路器油、电容器油、电缆油
绝缘液体 作用：消除空气和间隙，提高绝缘介质的击穿强度，
改善设备的散热条件
20

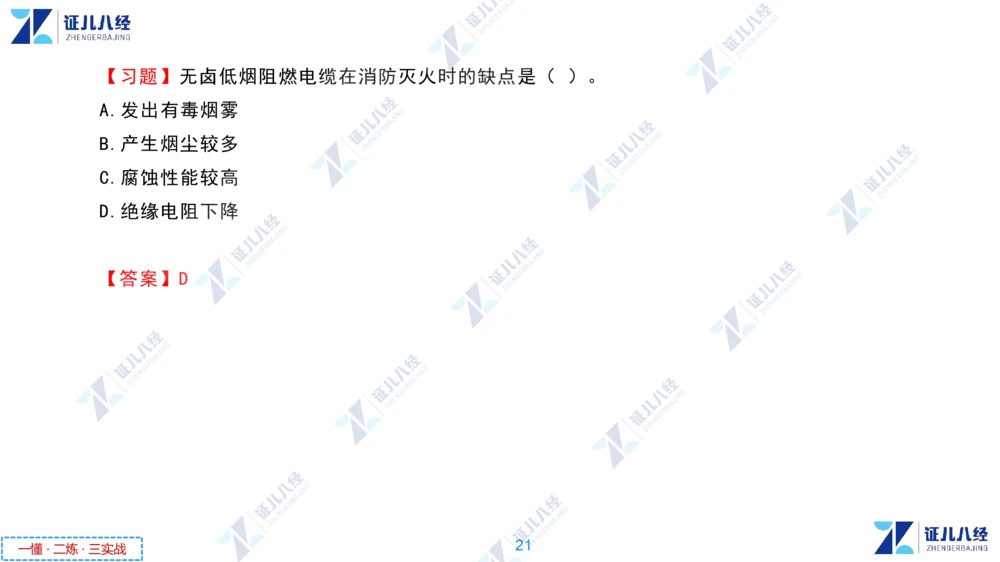

一懂 · 二炼 · 三实战【习题】无卤低烟阻燃电缆在消防灭火时的缺点是（ ）。
A.发出有毒烟雾
B.产生烟尘较多
C.腐蚀性能较高
D.绝缘电阻下降
【答案】D
21

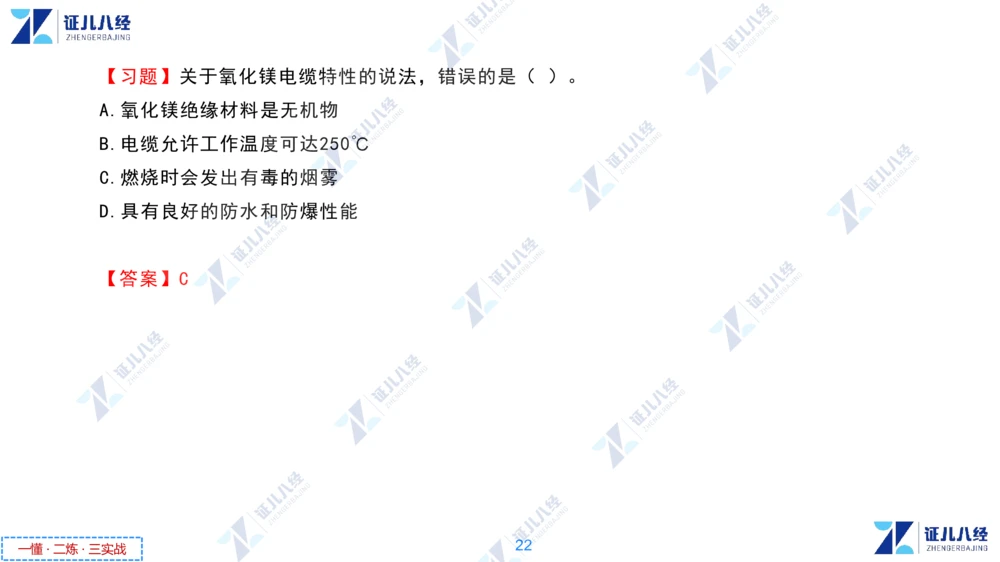

一懂 · 二炼 · 三实战【习题】关于氧化镁电缆特性的说法，错误的是（ ）。
A.氧化镁绝缘材料是无机物
B.电缆允许工作温度可达250℃
C.燃烧时会发出有毒的烟雾
D.具有良好的防水和防爆性能
【答案】C
22

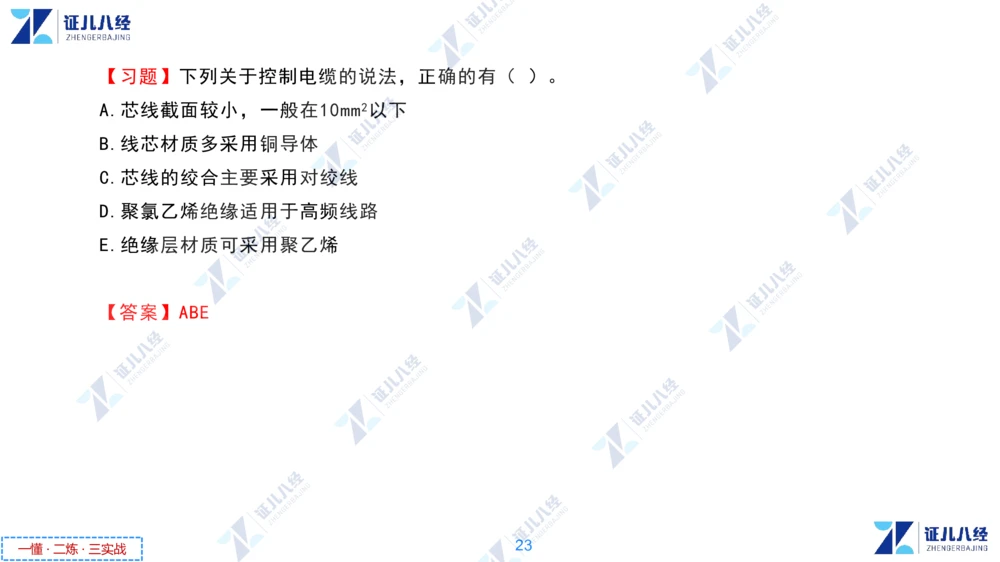

一懂 · 二炼 · 三实战【习题】下列关于控制电缆的说法，正确的有（ ）。
A.芯线截面较小，一般在10mm2以下
B.线芯材质多采用铜导体
C.芯线的绞合主要采用对绞线
D.聚氯乙烯绝缘适用于高频线路
E.绝缘层材质可采用聚乙烯
【答案】ABE
23

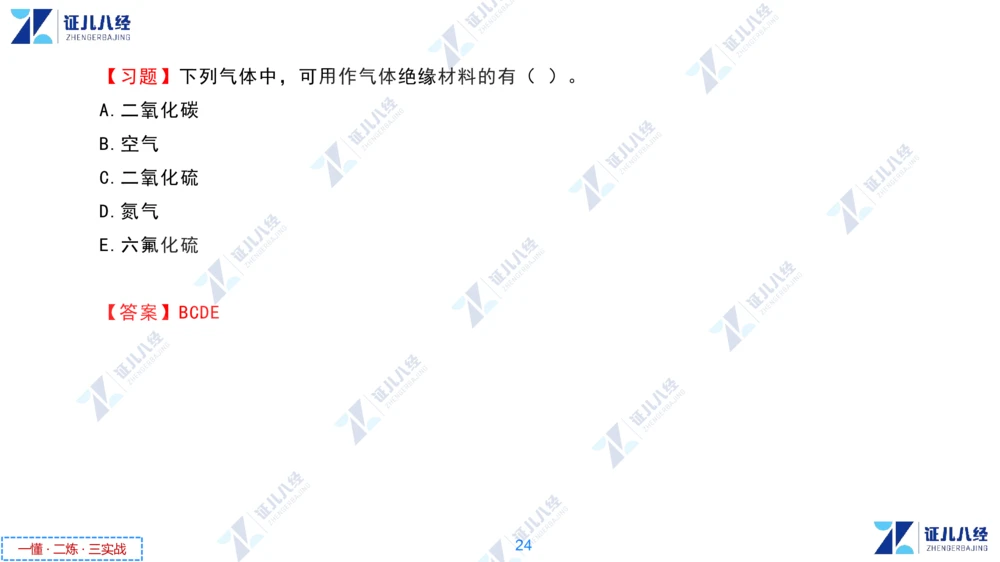

一懂 · 二炼 · 三实战【习题】下列气体中，可用作气体绝缘材料的有（ ）。
A.二氧化碳
B.空气
C.二氧化硫
D.氮气
E.六氟化硫
【答案】BCDE
24

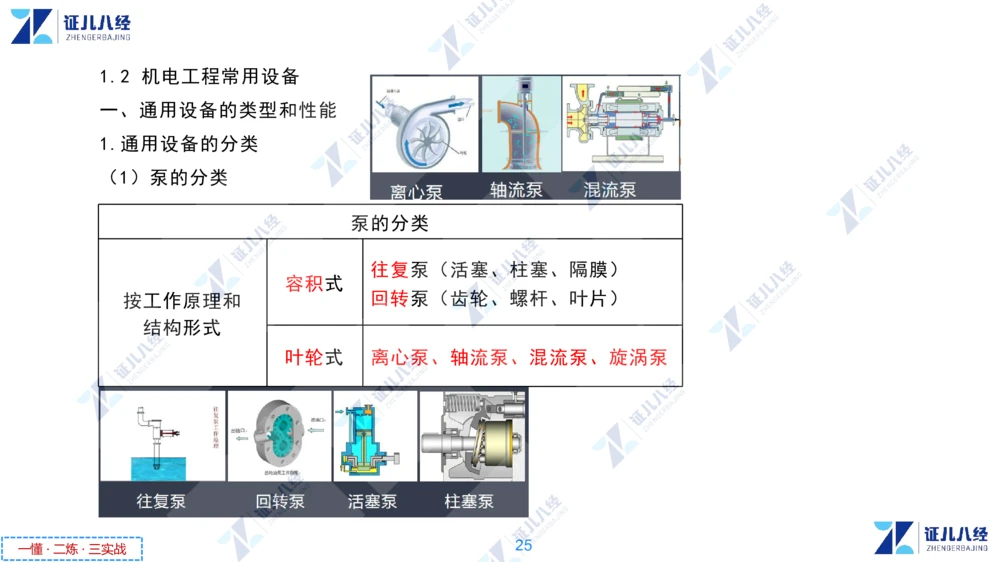

一懂 · 二炼 · 三实战1.2 机电工程常用设备
一、通用设备的类型和性能
1.通用设备的分类
（1）泵的分类
泵的分类
往复泵（活塞、柱塞、隔膜）
容积式
按工作原理和 回转泵（齿轮、螺杆、叶片）
结构形式
叶轮式 离心泵、轴流泵、混流泵、旋涡泵
25
一懂 · 二炼 · 三实战（2）风机的分类
风机的分类
按气体在
旋转叶轮内部 离心式、轴流式、混流式
流动方向
按排气压强 通风机、鼓风机、压气机
26

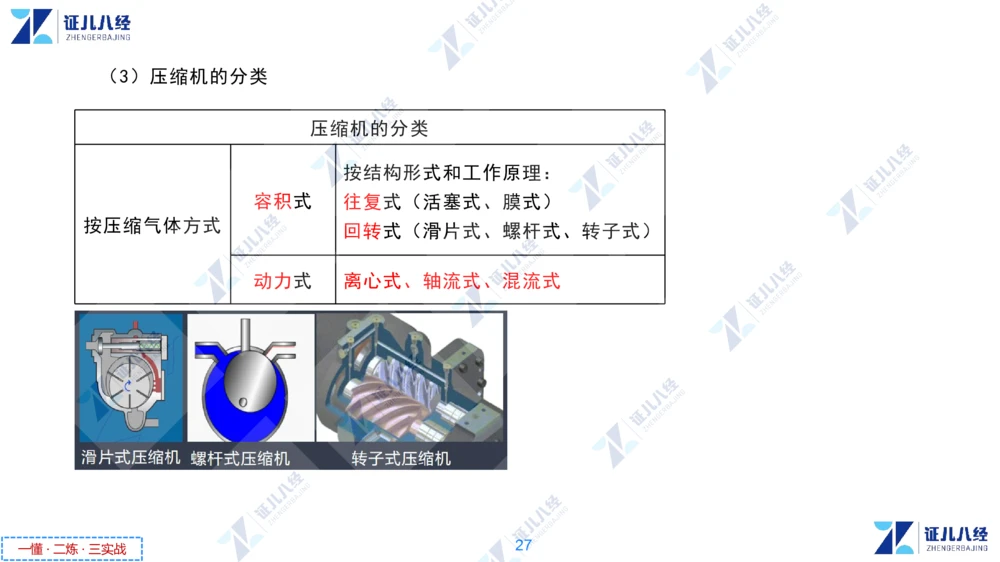

一懂 · 二炼 · 三实战（3）压缩机的分类
压缩机的分类
按结构形式和工作原理：
容积式 往复式（活塞式、膜式）
按压缩气体方式
回转式（滑片式、螺杆式、转子式）
动力式 离心式、轴流式、混流式
27
一懂 · 二炼 · 三实战（4）输送设备的分类
输送设备的分类
带式输送机、
有挠性 链板输送机、刮板输送机、埋刮板输送机、
牵引件 小车输送机、悬挂输送机、斗式提升机、
气力输送设备
无挠性
螺旋输送机、滚柱输送机、气力输送机
牵引件
28

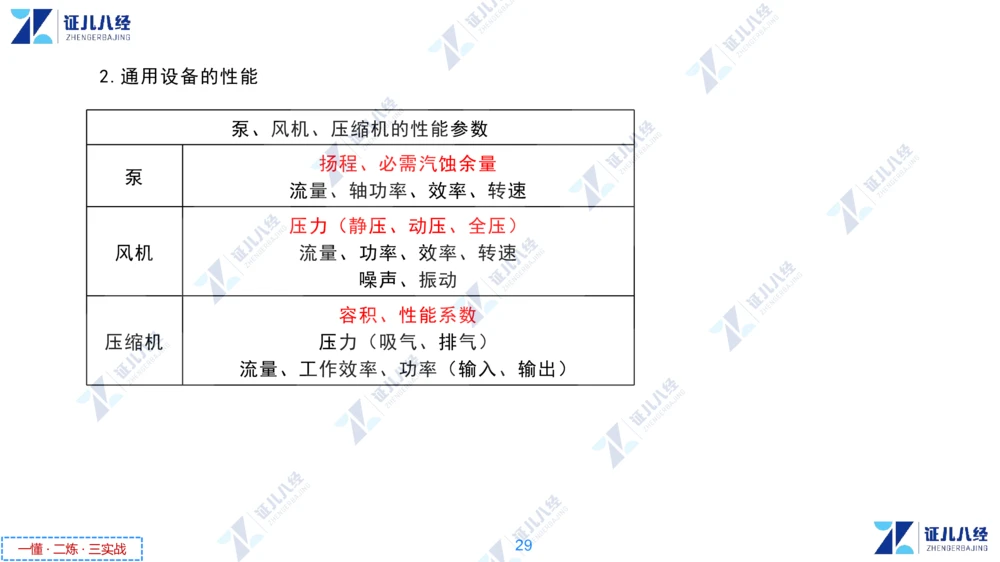

一懂 · 二炼 · 三实战2.通用设备的性能
泵、风机、压缩机的性能参数
扬程、必需汽蚀余量
泵
流量、轴功率、效率、转速
压力（静压、动压、全压）
风机 流量、功率、效率、转速
噪声、振动
容积、性能系数
压缩机 压力（吸气、排气）
流量、工作效率、功率（输入、输出）
29

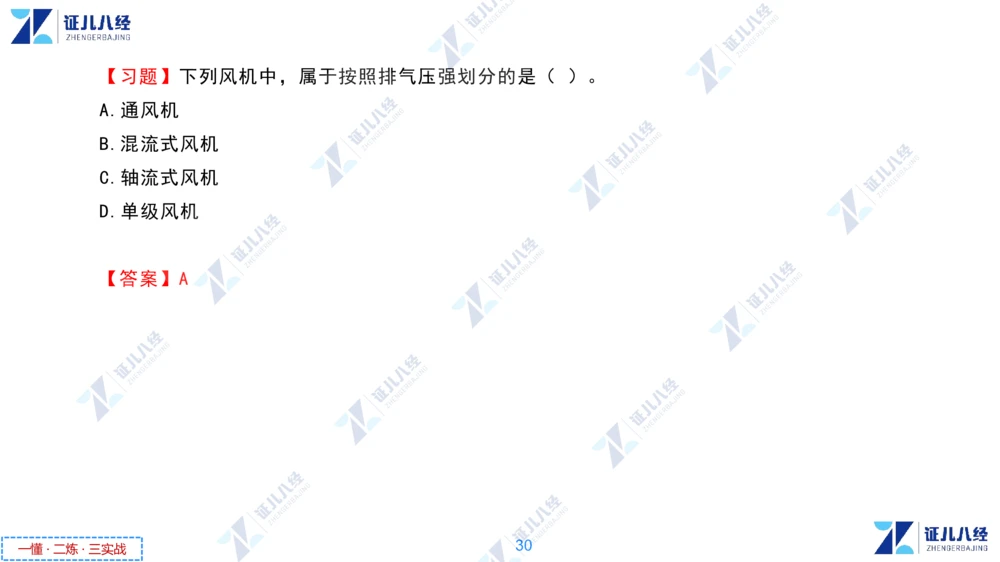

一懂 · 二炼 · 三实战【习题】下列风机中，属于按照排气压强划分的是（ ）。
A.通风机
B.混流式风机
C.轴流式风机
D.单级风机
【答案】A
30

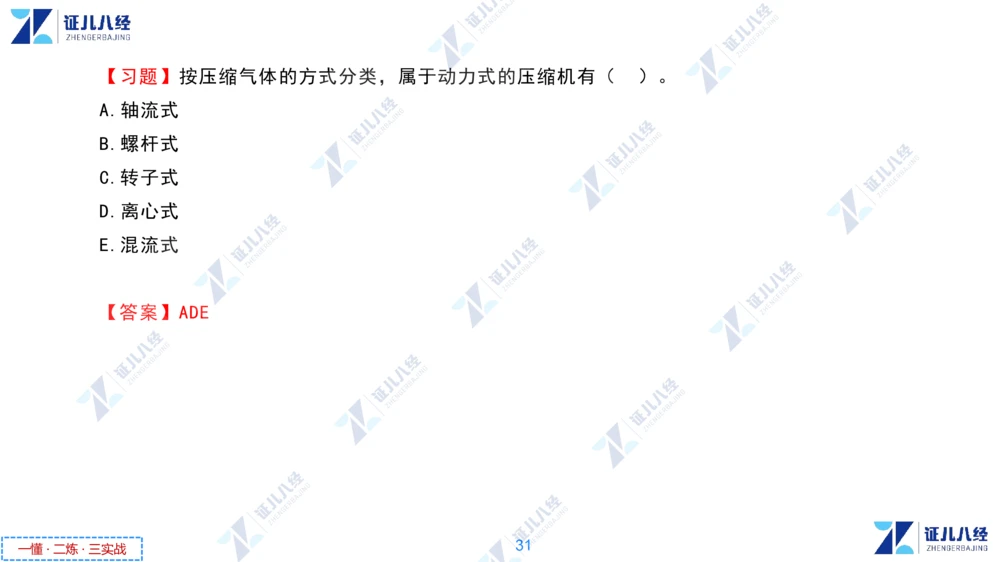

一懂 · 二炼 · 三实战【习题】按压缩气体的方式分类，属于动力式的压缩机有（ ）。
A.轴流式
B.螺杆式
C.转子式
D.离心式
E.混流式
【答案】ADE
31

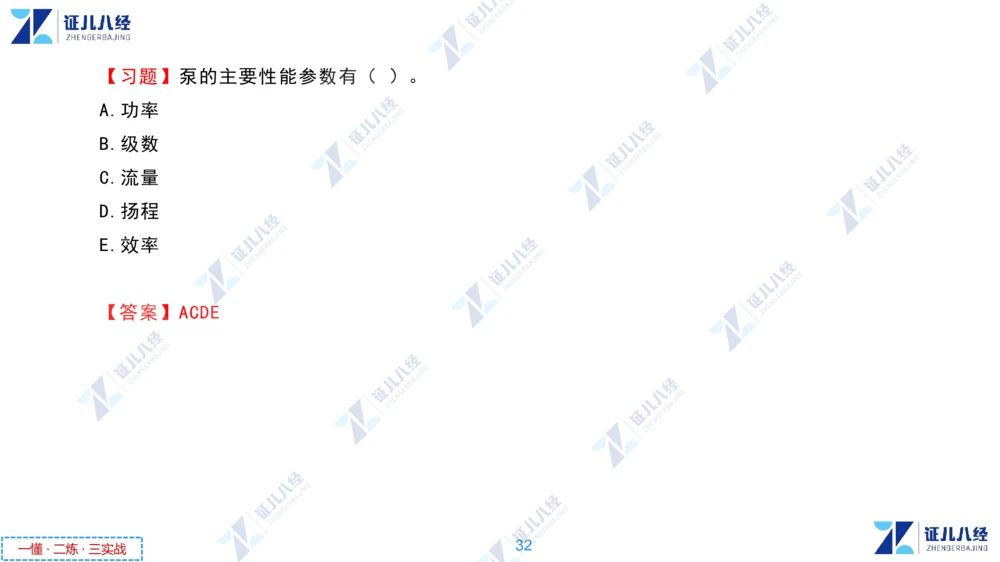

一懂 · 二炼 · 三实战【习题】泵的主要性能参数有（ ）。
A.功率
B.级数
C.流量
D.扬程
E.效率
【答案】ACDE
32

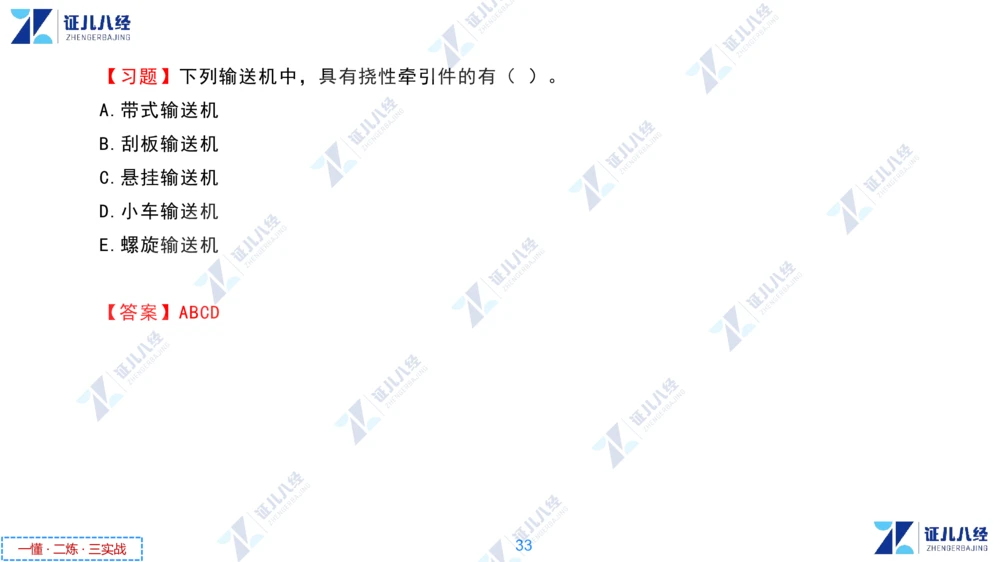

一懂 · 二炼 · 三实战【习题】下列输送机中，具有挠性牵引件的有（ ）。
A.带式输送机
B.刮板输送机
C.悬挂输送机
D.小车输送机
E.螺旋输送机
【答案】ABCD
33

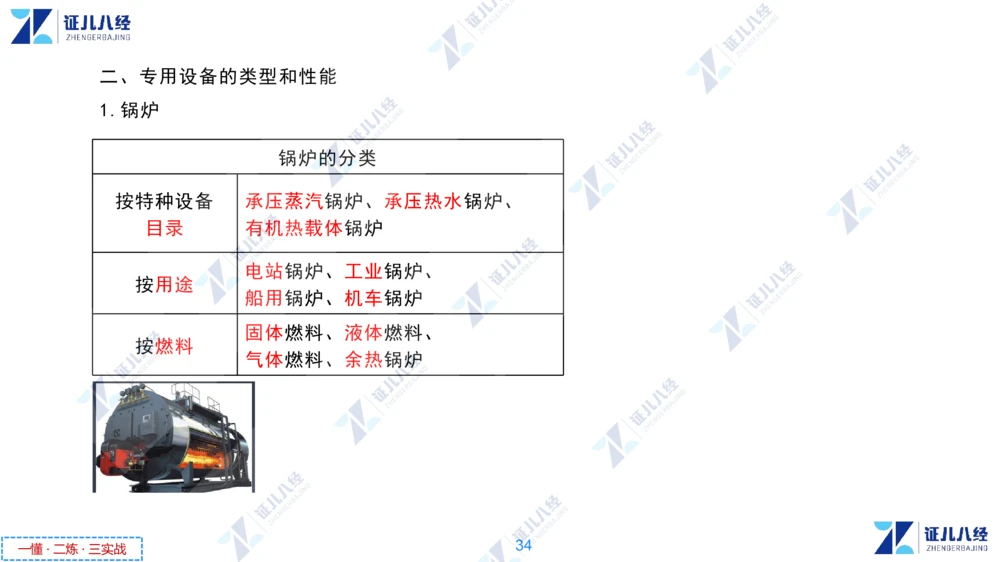

一懂 · 二炼 · 三实战二、专用设备的类型和性能
1.锅炉
锅炉的分类
按特种设备 承压蒸汽锅炉、承压热水锅炉、
目录 有机热载体锅炉
电站锅炉、工业锅炉、
按用途
船用锅炉、机车锅炉
固体燃料、液体燃料、
按燃料
气体燃料、余热锅炉
34
一懂 · 二炼 · 三实战2.汽轮发电机
（1）汽轮机
汽轮机分类
按工作原理 冲动式、反动式、冲动反动联合式
凝汽式、背压式、抽气式、
按热力过程
抽气背压式、中间再热式
按蒸汽
轴流式、辐流式
流动方向
35

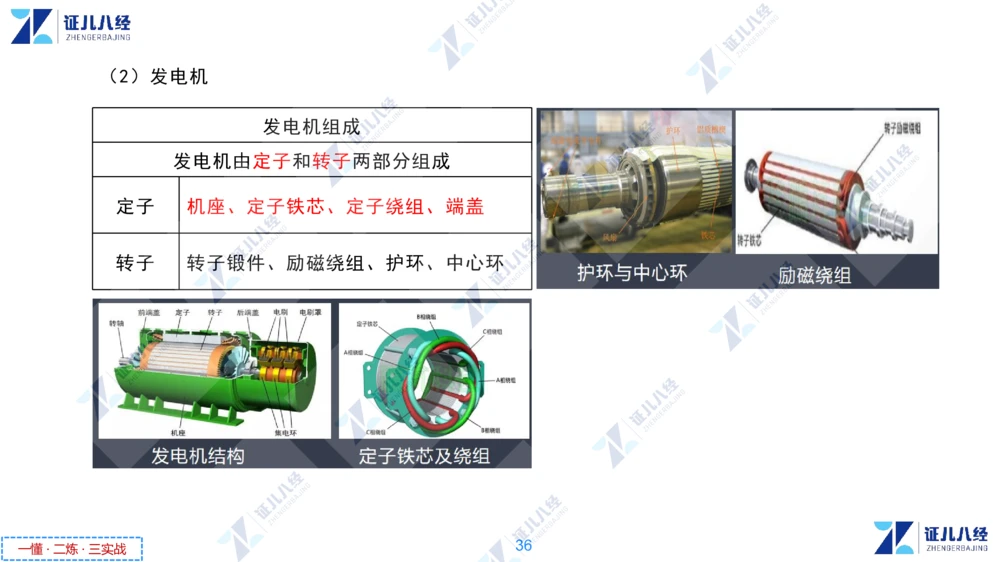

一懂 · 二炼 · 三实战（2）发电机
发电机组成
发电机由定子和转子两部分组成
定子 机座、定子铁芯、定子绕组、端盖
转子 转子锻件、励磁绕组、护环、中心环
36

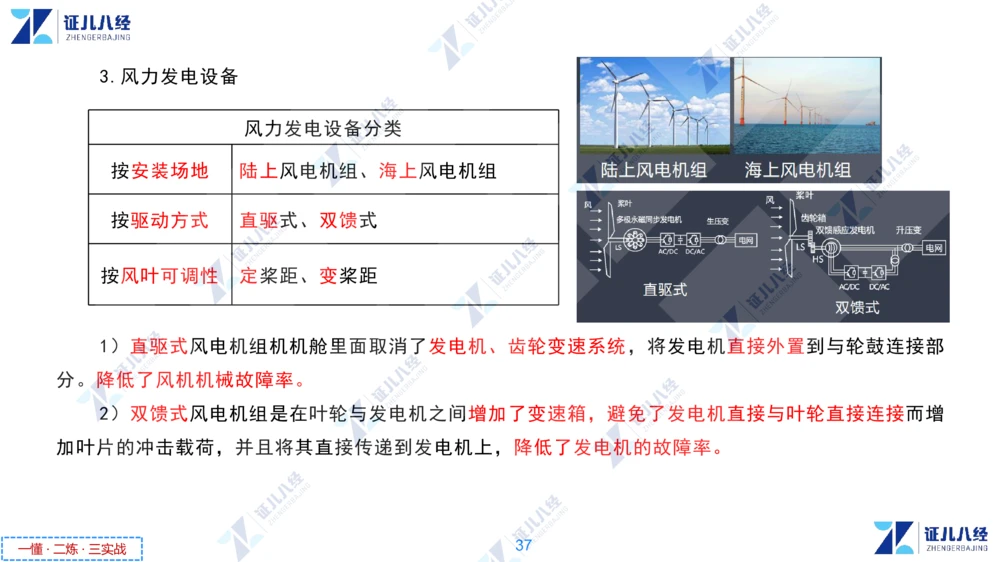

一懂 · 二炼 · 三实战3.风力发电设备
风力发电设备分类
按安装场地 陆上风电机组、海上风电机组
按驱动方式 直驱式、双馈式
按风叶可调性 定桨距、变桨距
1）直驱式风电机组机机舱里面取消了发电机、齿轮变速系统，将发电机直接外置到与轮鼓连接部
分。降低了风机机械故障率。
2）双馈式风电机组是在叶轮与发电机之间增加了变速箱，避免了发电机直接与叶轮直接连接而增
加叶片的冲击载荷，并且将其直接传递到发电机上，降低了发电机的故障率。
37

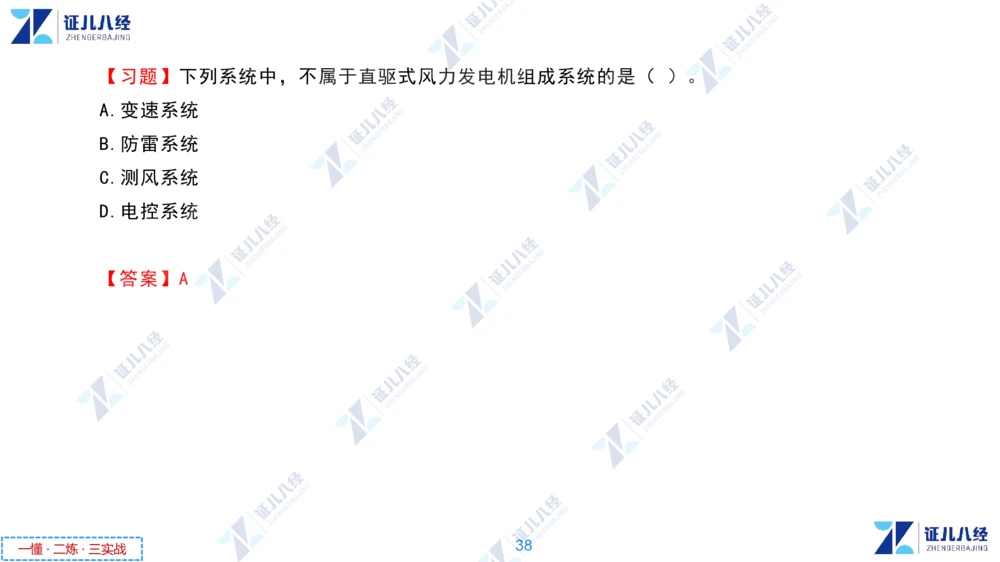

一懂 · 二炼 · 三实战【习题】下列系统中，不属于直驱式风力发电机组成系统的是（ ）。
A.变速系统
B.防雷系统
C.测风系统
D.电控系统
【答案】A
38
一懂 · 二炼 · 三实战【习题】汽轮机按热力特性可以划分为（ ）汽轮机。
A.凝汽式
B.背压式
C.抽气式
D.中间再热式
E.塔式
【答案】ABCD
39

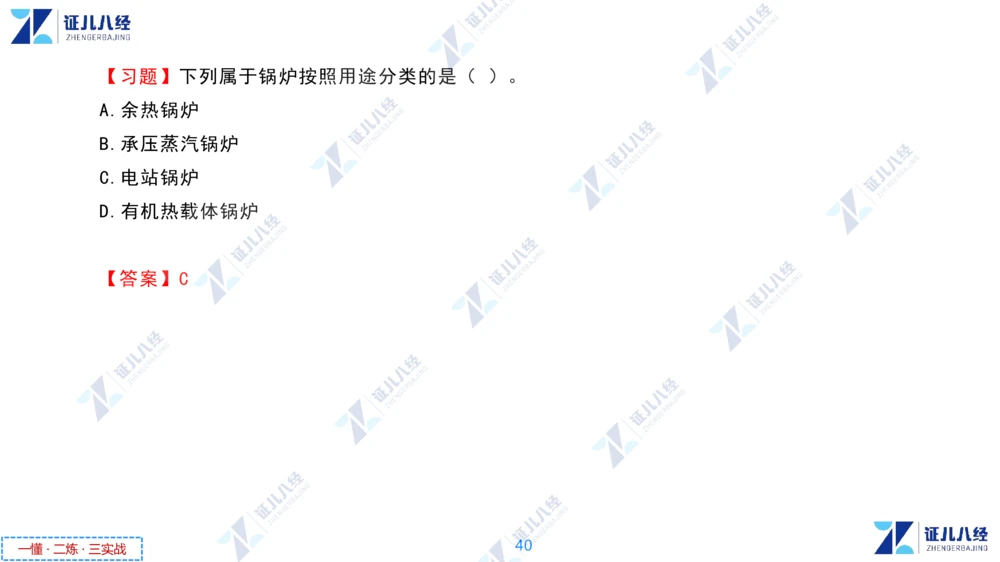

一懂 · 二炼 · 三实战【习题】下列属于锅炉按照用途分类的是（ ）。
A.余热锅炉
B.承压蒸汽锅炉
C.电站锅炉
D.有机热载体锅炉
【答案】C
40
一懂 · 二炼 · 三实战【习题】下列属于发电机组成中“转子”的是（ ）。
A.机座
B.护环
C.励磁绕组
D.中心环
E.端盖
【答案】BCD
41

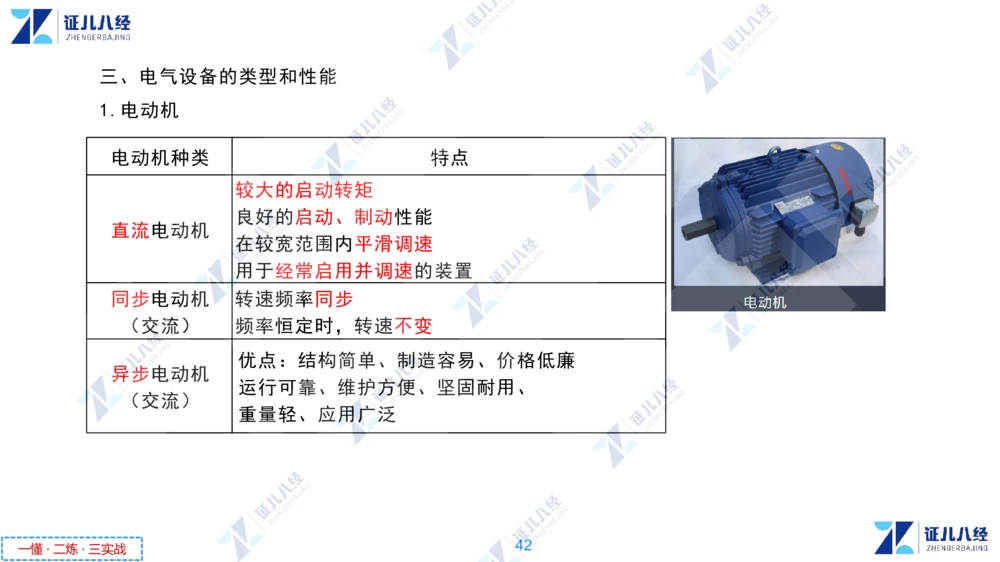

一懂 · 二炼 · 三实战三、电气设备的类型和性能
1.电动机
电动机种类 特点
较大的启动转矩
良好的启动、制动性能
直流电动机
在较宽范围内平滑调速
用于经常启用并调速的装置
同步电动机 转速频率同步
（交流） 频率恒定时，转速不变
优点：结构简单、制造容易、价格低廉
异步电动机
运行可靠、维护方便、坚固耐用、
（交流）
重量轻、应用广泛
42
一懂 · 二炼 · 三实战2.变压器
变压器的分类和技术参数
按冷却介质分类 油浸式变压器、干式变压器、充气式变压器
电力变压器、电炉变压器、整流变压器、
工频试验变压器、矿用变压器、
分类 按用途分类
调压变压器、其他特种变压器、
电抗器、互感器
按绕组数量 双绕组变压器、三绕组变压器、自耦变压器
工作频率、额定功率、效率
额定电压、电压比
参数
空载电流、空载损耗
绝缘电阻
43

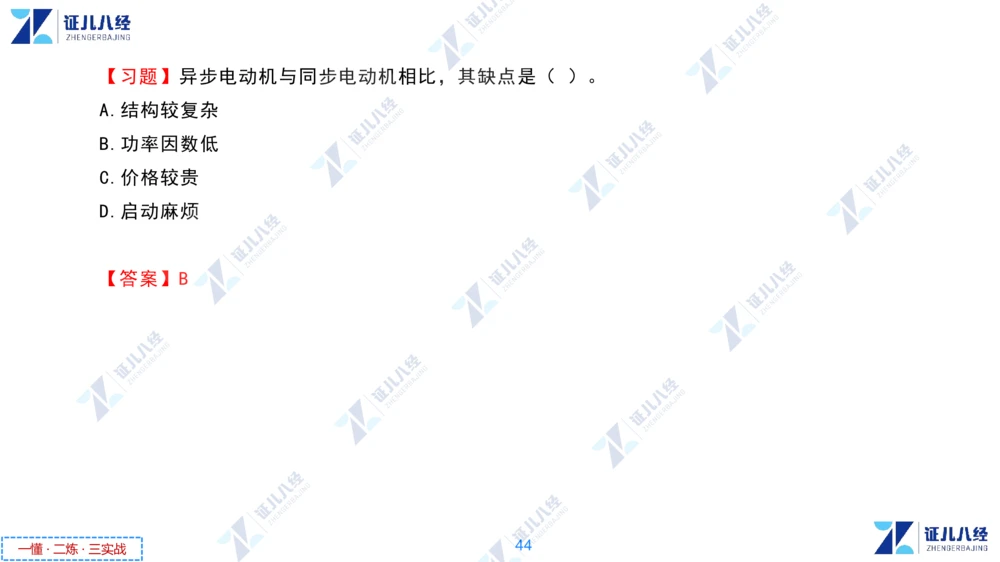

一懂 · 二炼 · 三实战【习题】异步电动机与同步电动机相比，其缺点是（ ）。
A.结构较复杂
B.功率因数低
C.价格较贵
D.启动麻烦
【答案】B
44

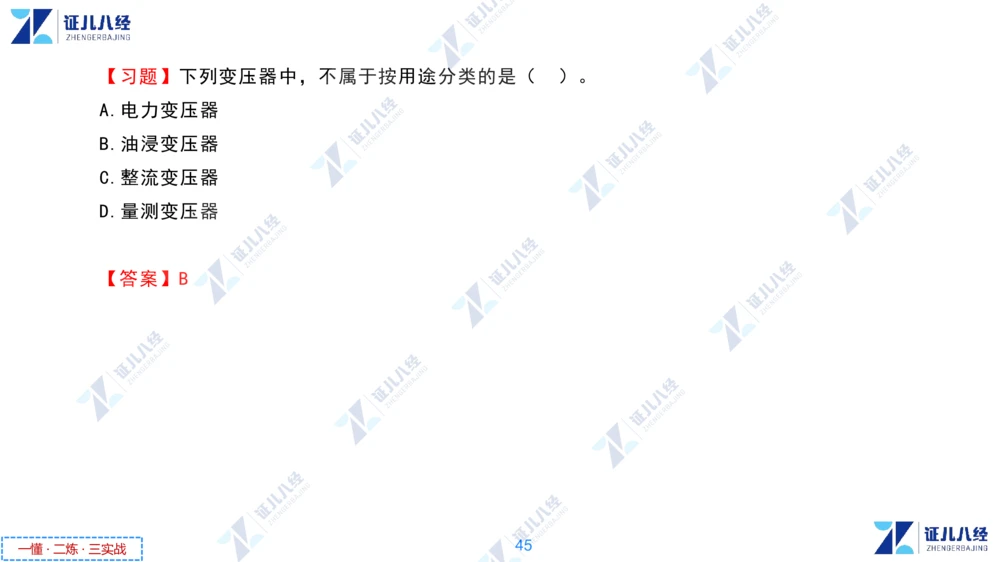

一懂 · 二炼 · 三实战【习题】下列变压器中，不属于按用途分类的是（ ）。
A.电力变压器
B.油浸变压器
C.整流变压器
D.量测变压器
【答案】B
45

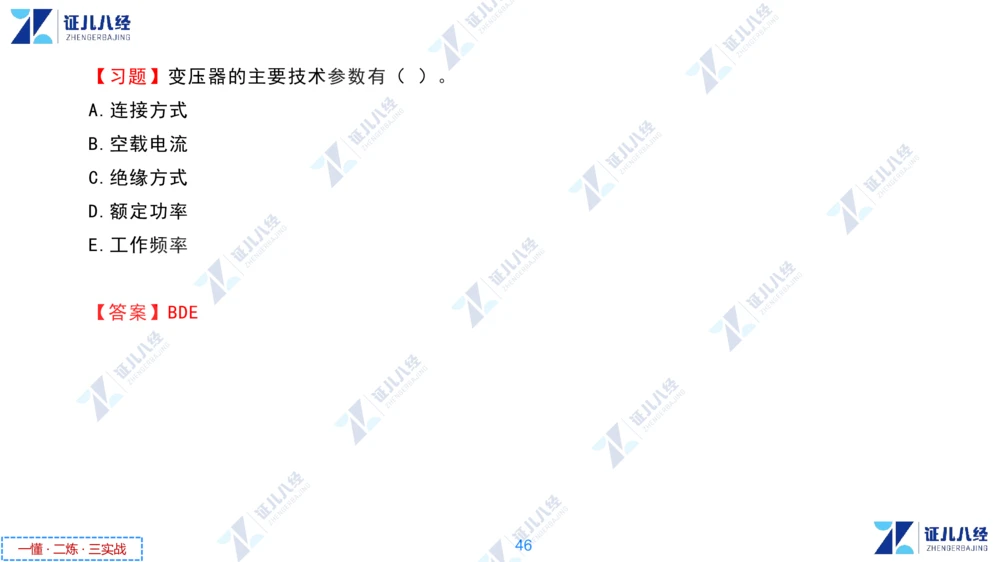

一懂 · 二炼 · 三实战【习题】变压器的主要技术参数有（ ）。
A.连接方式
B.空载电流
C.绝缘方式
D.额定功率
E.工作频率
【答案】BDE
46
