一级建造师
机电工程管理与实务
章节精要03
主讲老师：朱旭阳

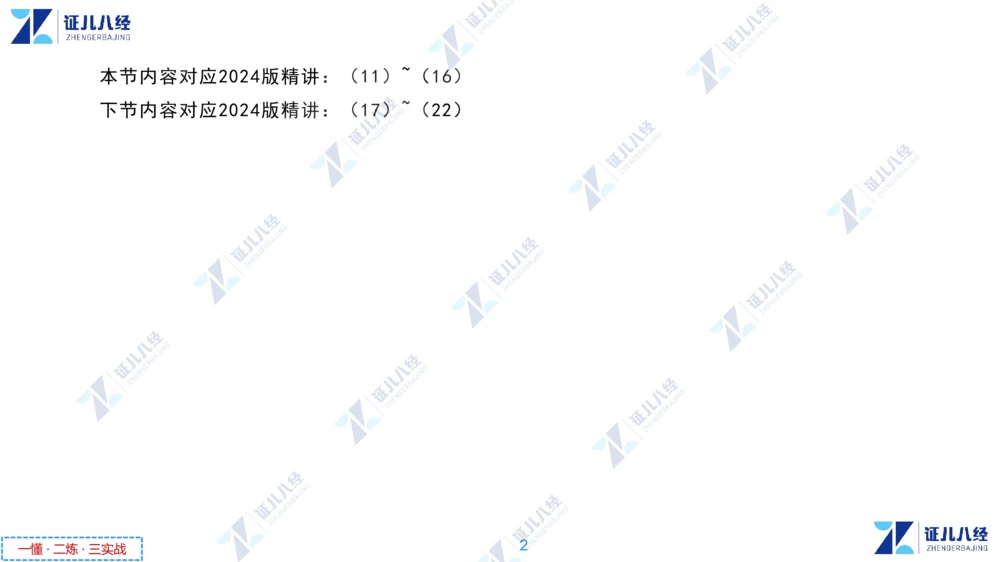

一懂 · 二炼 · 三实战本节内容对应2024版精讲：（11）~（16）
下节内容对应2024版精讲：（17）~（22）
2

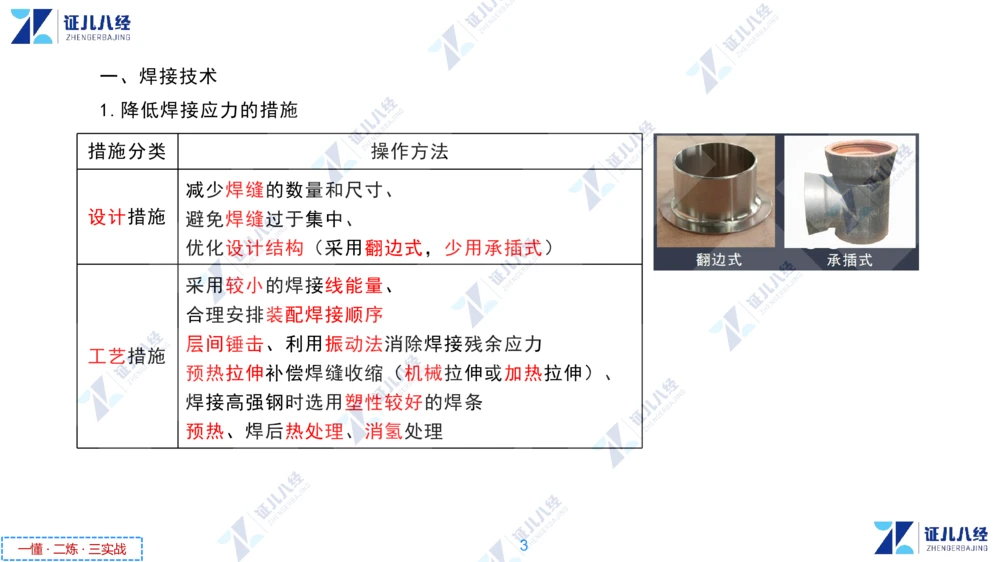

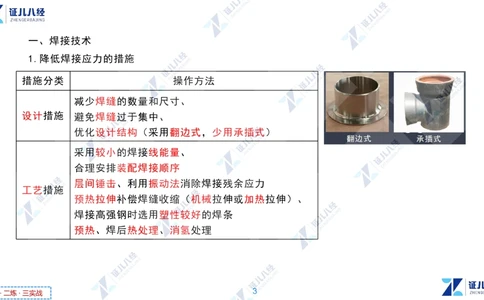

一懂 · 二炼 · 三实战一、焊接技术
1.降低焊接应力的措施
措施分类 操作方法
减少焊缝的数量和尺寸、
设计措施 避免焊缝过于集中、
优化设计结构（采用翻边式，少用承插式）
采用较小的焊接线能量、
合理安排装配焊接顺序
层间锤击、利用振动法消除焊接残余应力
工艺措施
预热拉伸补偿焊缝收缩（机械拉伸或加热拉伸）、
焊接高强钢时选用塑性较好的焊条
预热、焊后热处理、消氢处理
3

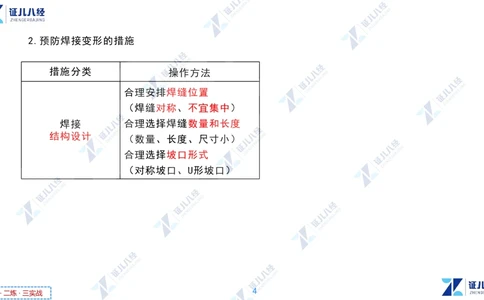

一懂 · 二炼 · 三实战2.预防焊接变形的措施
措施分类 操作方法
合理安排焊缝位置
（焊缝对称、不宜集中）
焊接 合理选择焊缝数量和长度
结构设计
（数量、长度、尺寸小）
合理选择坡口形式
（对称坡口、U形坡口）
4

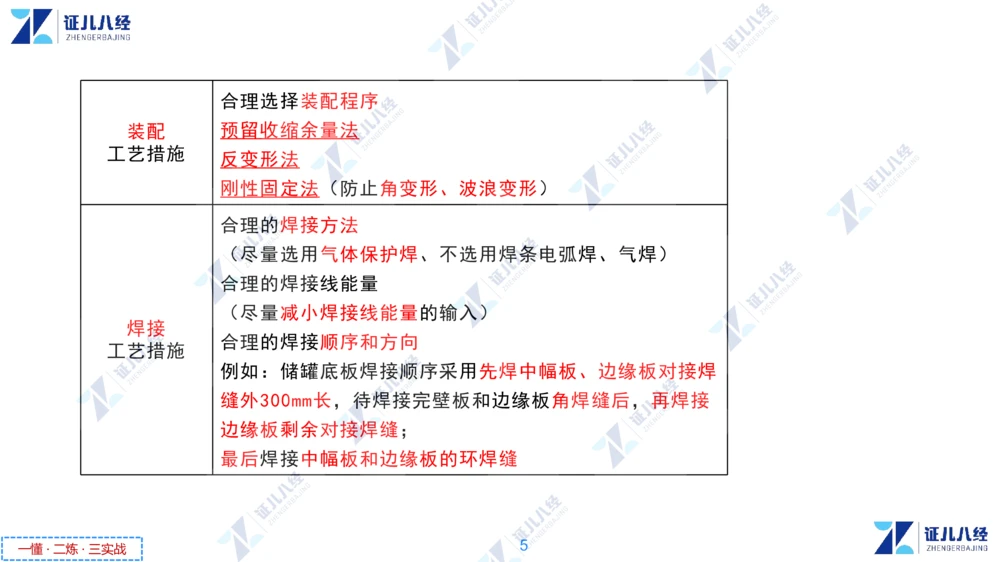

一懂 · 二炼 · 三实战合理选择装配程序
装配 预留收缩余量法
工艺措施
反变形法
刚性固定法（防止角变形、波浪变形）
合理的焊接方法
（尽量选用气体保护焊、不选用焊条电弧焊、气焊）
合理的焊接线能量
（尽量减小焊接线能量的输入）
焊接
合理的焊接顺序和方向
工艺措施
例如：储罐底板焊接顺序采用先焊中幅板、边缘板对接焊
缝外300mm长，待焊接完壁板和边缘板角焊缝后，再焊接
边缘板剩余对接焊缝；
最后焊接中幅板和边缘板的环焊缝
5

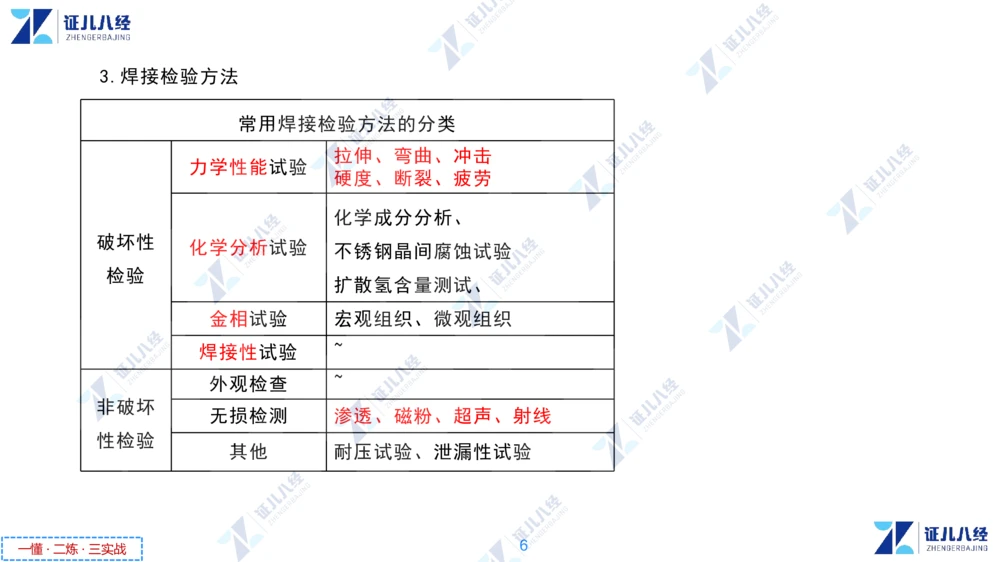

一懂 · 二炼 · 三实战3.焊接检验方法
常用焊接检验方法的分类
拉伸、弯曲、冲击
力学性能试验
硬度、断裂、疲劳
化学成分分析、
破坏性
化学分析试验
不锈钢晶间腐蚀试验
检验
扩散氢含量测试、
金相试验 宏观组织、微观组织
焊接性试验 ~
外观检查 ~
非破坏
无损检测 渗透、磁粉、超声、射线
性检验
其他 耐压试验、泄漏性试验
6

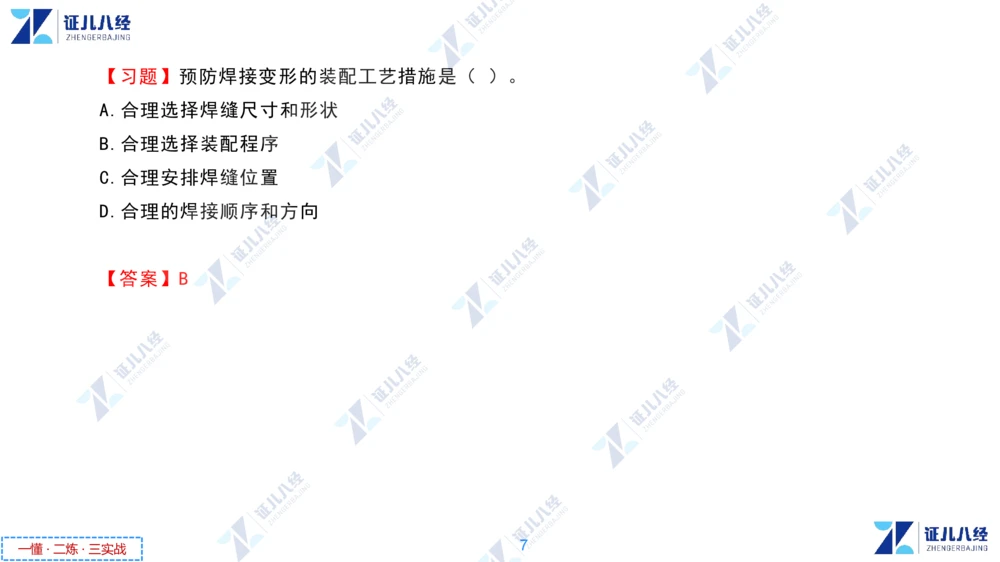

一懂 · 二炼 · 三实战【习题】预防焊接变形的装配工艺措施是（ ）。
A.合理选择焊缝尺寸和形状
B.合理选择装配程序
C.合理安排焊缝位置
D.合理的焊接顺序和方向
【答案】B
7

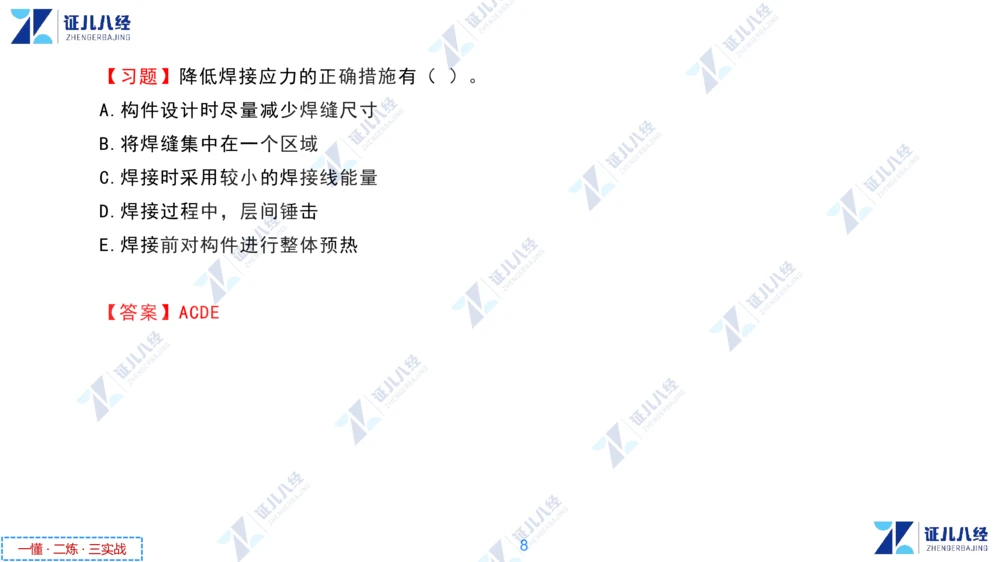

一懂 · 二炼 · 三实战【习题】降低焊接应力的正确措施有（ ）。
A.构件设计时尽量减少焊缝尺寸
B.将焊缝集中在一个区域
C.焊接时采用较小的焊接线能量
D.焊接过程中，层间锤击
E.焊接前对构件进行整体预热
【答案】ACDE
8

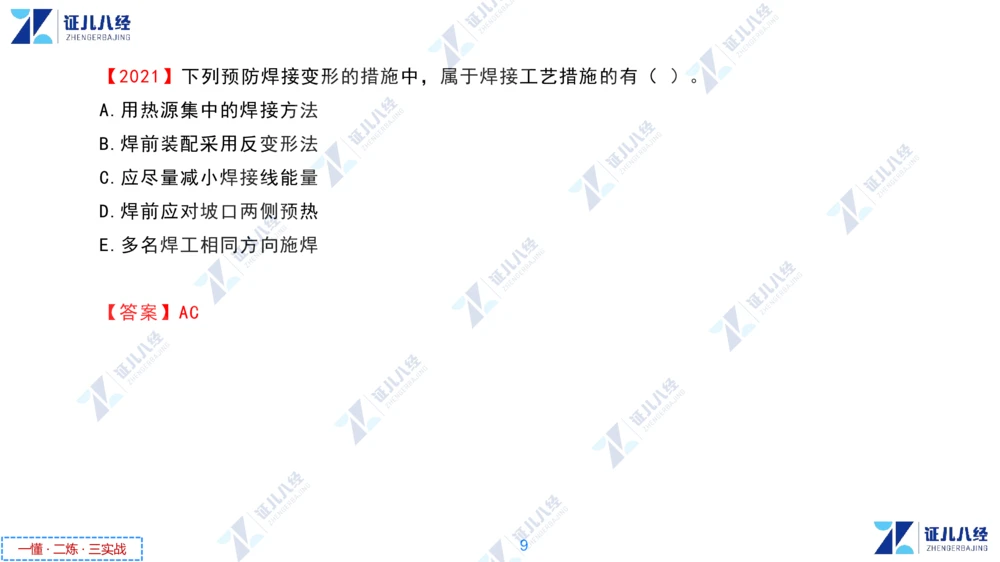

一懂 · 二炼 · 三实战【2021】下列预防焊接变形的措施中，属于焊接工艺措施的有（ ）。
A.用热源集中的焊接方法
B.焊前装配采用反变形法
C.应尽量减小焊接线能量
D.焊前应对坡口两侧预热
E.多名焊工相同方向施焊
【答案】AC
9

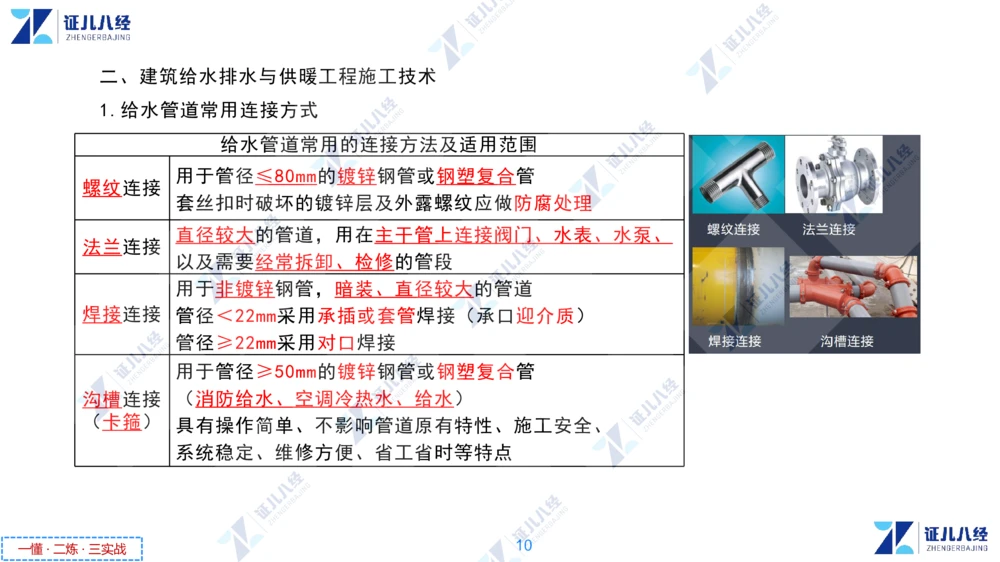

一懂 · 二炼 · 三实战二、建筑给水排水与供暖工程施工技术
1.给水管道常用连接方式
给水管道常用的连接方法及适用范围
用于管径≤80mm的镀锌钢管或钢塑复合管
螺纹连接
套丝扣时破坏的镀锌层及外露螺纹应做防腐处理
直径较大的管道，用在主干管上连接阀门、水表、水泵、
法兰连接
以及需要经常拆卸、检修的管段
用于非镀锌钢管，暗装、直径较大的管道
焊接连接 管径＜22mm采用承插或套管焊接（承口迎介质）
管径≥22mm采用对口焊接
用于管径≥50mm的镀锌钢管或钢塑复合管
沟槽连接 （消防给水、空调冷热水、给水）
（卡箍）
具有操作简单、不影响管道原有特性、施工安全、
系统稳定、维修方便、省工省时等特点
10
一懂 · 二炼 · 三实战给水管道常用的连接方法及适用范围
卡套连接 多用于铝塑复合管
管径≤80的不锈钢管
卡压连接
安装便捷、连接可靠、经济合理
热熔连接 多用于PP-R、HDPE等塑料管
11

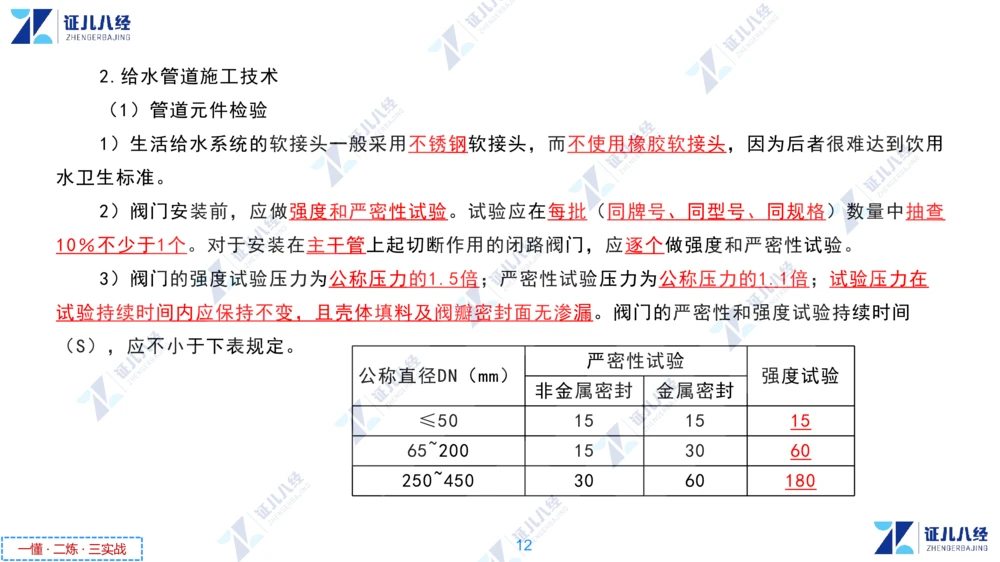

一懂 · 二炼 · 三实战2.给水管道施工技术
（1）管道元件检验
1）生活给水系统的软接头一般采用不锈钢软接头，而不使用橡胶软接头，因为后者很难达到饮用
水卫生标准。
2）阀门安装前，应做强度和严密性试验。试验应在每批（同牌号、同型号、同规格）数量中抽查
10％不少于1个。对于安装在主干管上起切断作用的闭路阀门，应逐个做强度和严密性试验。
3）阀门的强度试验压力为公称压力的1.5倍；严密性试验压力为公称压力的1.1倍；试验压力在
试验持续时间内应保持不变，且壳体填料及阀瓣密封面无渗漏。阀门的严密性和强度试验持续时间
（S），应不小于下表规定。
严密性试验
公称直径DN（mm） 强度试验
非金属密封 金属密封
≤50 15 15 15
65~200 15 30 60
250~450 30 60 180
12

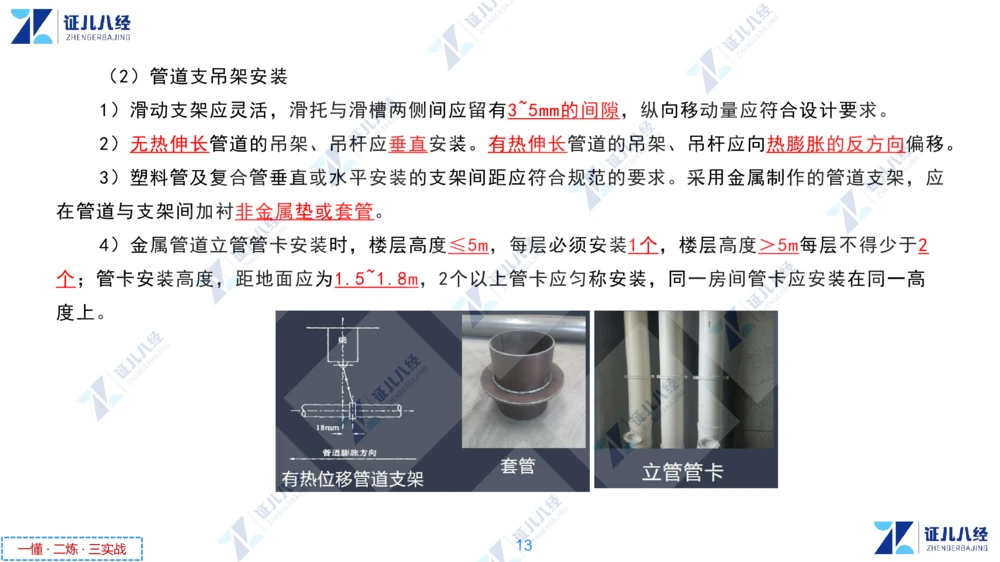

一懂 · 二炼 · 三实战（2）管道支吊架安装
1）滑动支架应灵活，滑托与滑槽两侧间应留有3~5mm的间隙，纵向移动量应符合设计要求。
2）无热伸长管道的吊架、吊杆应垂直安装。有热伸长管道的吊架、吊杆应向热膨胀的反方向偏移。
3）塑料管及复合管垂直或水平安装的支架间距应符合规范的要求。采用金属制作的管道支架，应
在管道与支架间加衬非金属垫或套管。
4）金属管道立管管卡安装时，楼层高度≤5m，每层必须安装1个，楼层高度＞5m每层不得少于2
个；管卡安装高度，距地面应为1.5~1.8m，2个以上管卡应匀称安装，同一房间管卡应安装在同一高
度上。
13

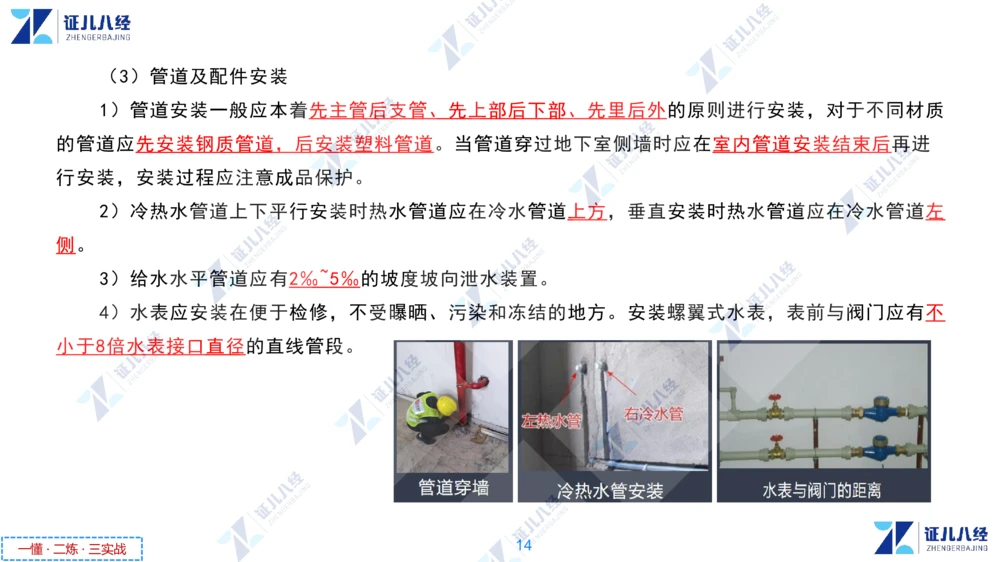

一懂 · 二炼 · 三实战（3）管道及配件安装
1）管道安装一般应本着先主管后支管、先上部后下部、先里后外的原则进行安装，对于不同材质
的管道应先安装钢质管道，后安装塑料管道。当管道穿过地下室侧墙时应在室内管道安装结束后再进
行安装，安装过程应注意成品保护。
2）冷热水管道上下平行安装时热水管道应在冷水管道上方，垂直安装时热水管道应在冷水管道左
侧。
3）给水水平管道应有2‰~5‰的坡度坡向泄水装置。
4）水表应安装在便于检修，不受曝晒、污染和冻结的地方。安装螺翼式水表，表前与阀门应有不
小于8倍水表接口直径的直线管段。
14
一懂 · 二炼 · 三实战5）管道穿过墙壁和楼板，应设置金属或塑料套管。
①安装在楼板内的套管，其顶部应高出装饰地面20mm；
②安装在卫生间及厨房内的套管，其顶部应高出装饰地面50mm。
③套管底部应与楼板底面相平。
④安装在墙壁内的套管其两端与饰面相平。
⑤穿过楼板的套管与管道之间缝隙应用阻燃密实材料和防水油膏填实，端面光滑。
⑥穿墙套管与管道之间缝隙宜用阻燃密实材料填实，且端面应光滑。管道的接口不得设在套管内。
15

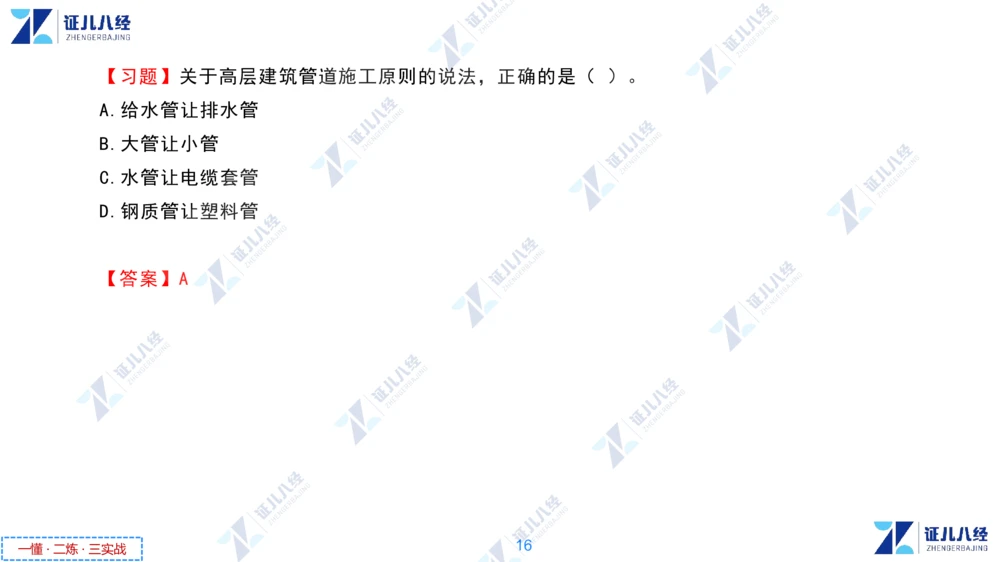

一懂 · 二炼 · 三实战【习题】关于高层建筑管道施工原则的说法，正确的是（ ）。
A.给水管让排水管
B.大管让小管
C.水管让电缆套管
D.钢质管让塑料管
【答案】A
16

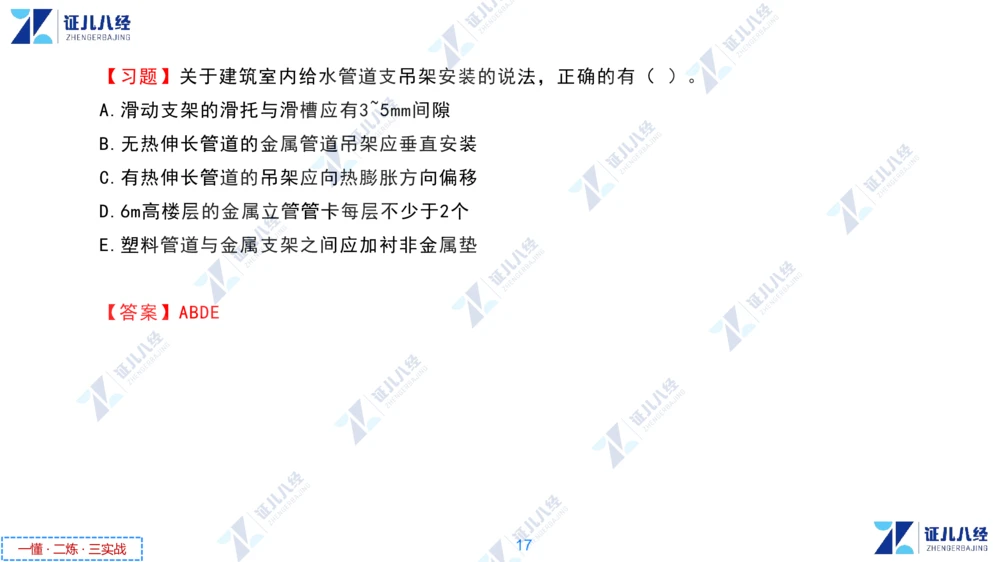

一懂 · 二炼 · 三实战【习题】关于建筑室内给水管道支吊架安装的说法，正确的有（ ）。
A.滑动支架的滑托与滑槽应有3~5mm间隙
B.无热伸长管道的金属管道吊架应垂直安装
C.有热伸长管道的吊架应向热膨胀方向偏移
D.6m高楼层的金属立管管卡每层不少于2个
E.塑料管道与金属支架之间应加衬非金属垫
【答案】ABDE
17

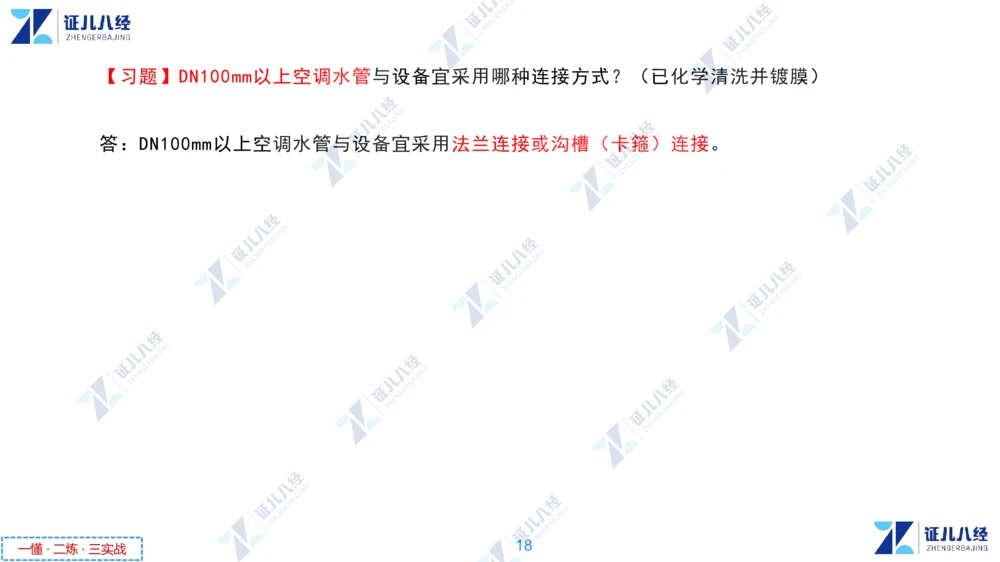

一懂 · 二炼 · 三实战【习题】DN100mm以上空调水管与设备宜采用哪种连接方式？（已化学清洗并镀膜）
答：DN100mm以上空调水管与设备宜采用法兰连接或沟槽（卡箍）连接。
18

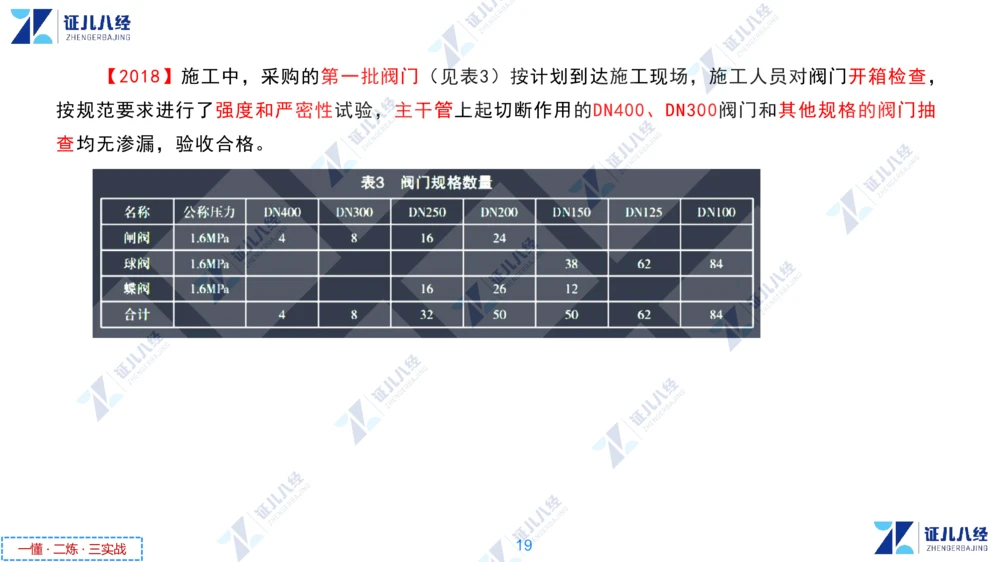

一懂 · 二炼 · 三实战【2018】施工中，采购的第一批阀门（见表3）按计划到达施工现场，施工人员对阀门开箱检查，
按规范要求进行了强度和严密性试验，主干管上起切断作用的DN400、DN300阀门和其他规格的阀门抽
查均无渗漏，验收合格。
19

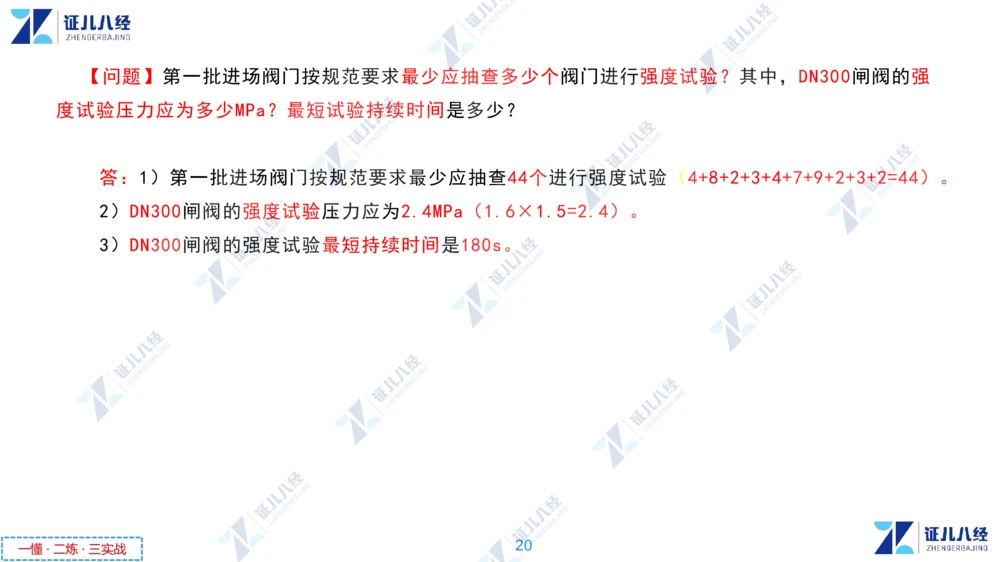

一懂 · 二炼 · 三实战【问题】第一批进场阀门按规范要求最少应抽查多少个阀门进行强度试验？其中，DN300闸阀的强
度试验压力应为多少MPa？最短试验持续时间是多少？
答：1）第一批进场阀门按规范要求最少应抽查44个进行强度试验（4+8+2+3+4+7+9+2+3+2=44）。
2）DN300闸阀的强度试验压力应为2.4MPa（1.6×1.5=2.4）。
3）DN300闸阀的强度试验最短持续时间是180s。
20

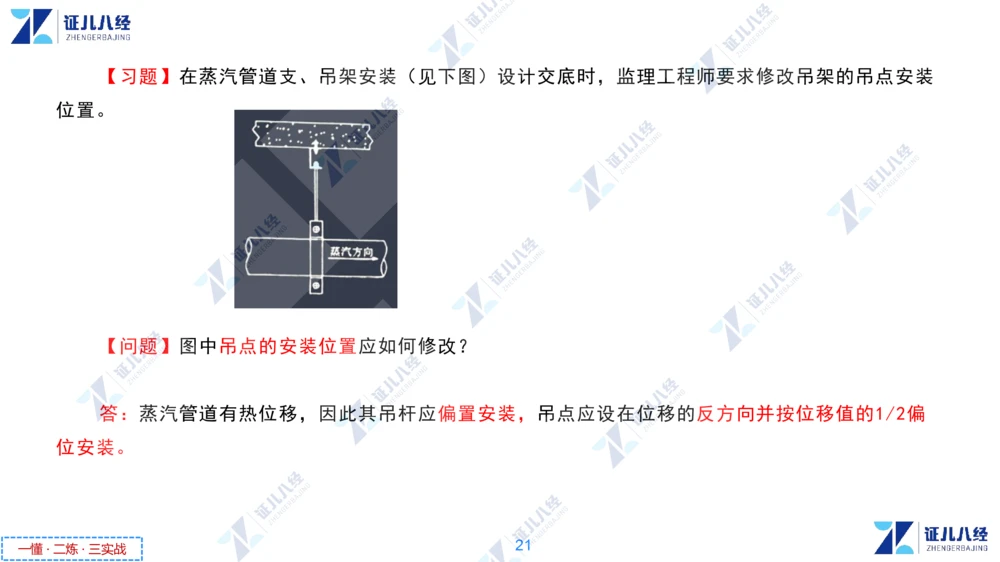

一懂 · 二炼 · 三实战【习题】在蒸汽管道支、吊架安装（见下图）设计交底时，监理工程师要求修改吊架的吊点安装
位置。
【问题】图中吊点的安装位置应如何修改？
答：蒸汽管道有热位移，因此其吊杆应偏置安装，吊点应设在位移的反方向并按位移值的1/2偏
位安装。
21

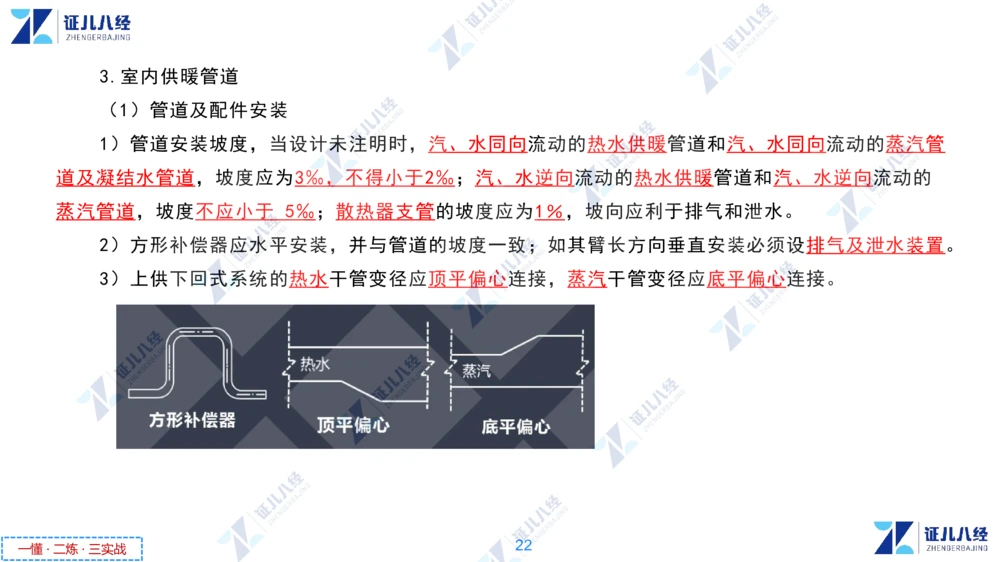

一懂 · 二炼 · 三实战3.室内供暖管道
（1）管道及配件安装
1）管道安装坡度，当设计未注明时，汽、水同向流动的热水供暖管道和汽、水同向流动的蒸汽管
道及凝结水管道，坡度应为3‰，不得小于2‰；汽、水逆向流动的热水供暖管道和汽、水逆向流动的
蒸汽管道，坡度不应小于 5‰；散热器支管的坡度应为1％，坡向应利于排气和泄水。
2）方形补偿器应水平安装，并与管道的坡度一致；如其臂长方向垂直安装必须设排气及泄水装置。
3）上供下回式系统的热水干管变径应顶平偏心连接，蒸汽干管变径应底平偏心连接。
22

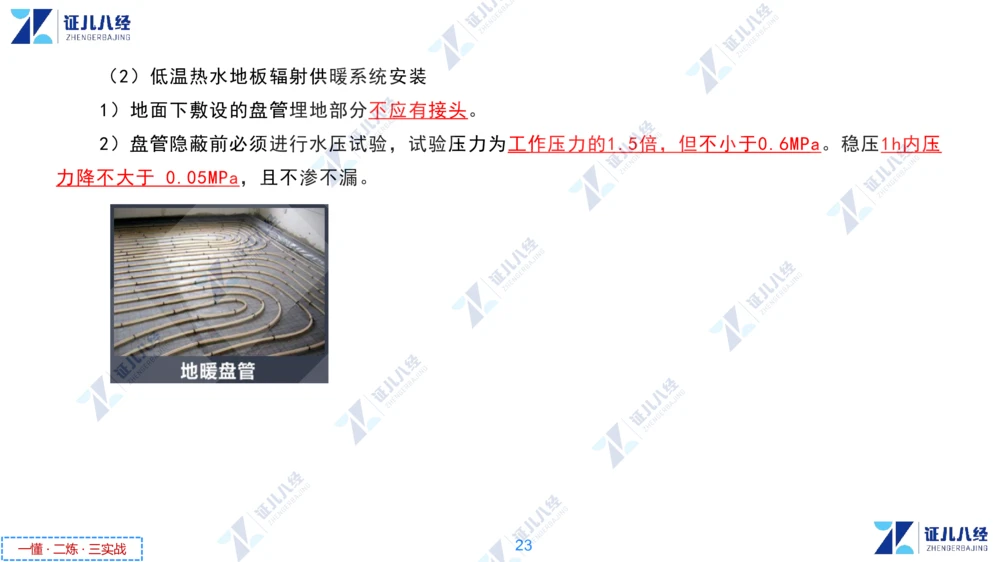

一懂 · 二炼 · 三实战（2）低温热水地板辐射供暖系统安装
1）地面下敷设的盘管埋地部分不应有接头。
2）盘管隐蔽前必须进行水压试验，试验压力为工作压力的1.5倍，但不小于0.6MPa。稳压1h内压
力降不大于 0.05MPa，且不渗不漏。
23

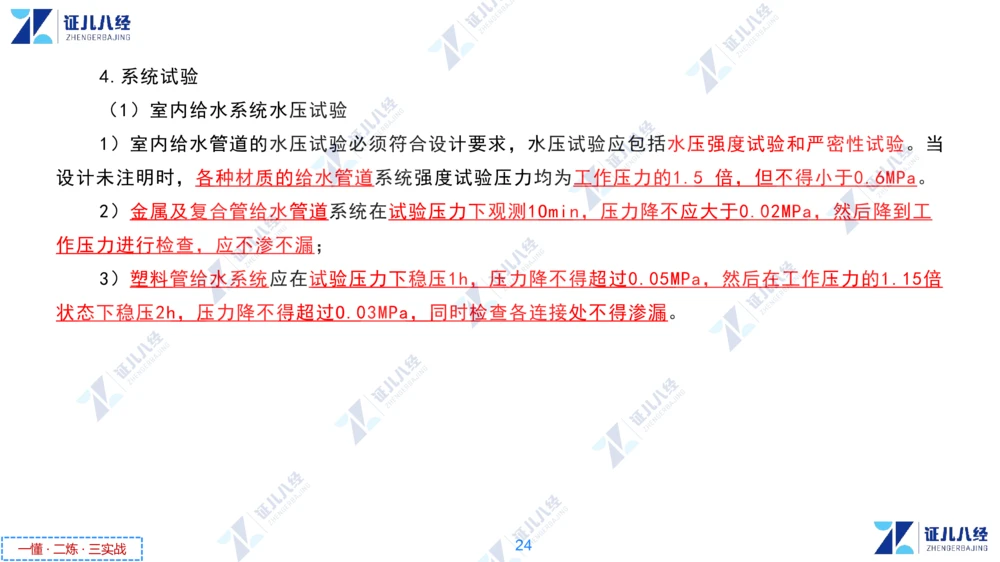

一懂 · 二炼 · 三实战4.系统试验
（1）室内给水系统水压试验
1）室内给水管道的水压试验必须符合设计要求，水压试验应包括水压强度试验和严密性试验。当
设计未注明时，各种材质的给水管道系统强度试验压力均为工作压力的1.5 倍，但不得小于0.6MPa。
2）金属及复合管给水管道系统在试验压力下观测1Omin，压力降不应大于0.02MPa，然后降到工
作压力进行检查，应不渗不漏；
3）塑料管给水系统应在试验压力下稳压1h，压力降不得超过0.05MPa，然后在工作压力的1.15倍
状态下稳压2h，压力降不得超过O.03MPa，同时检查各连接处不得渗漏。
24

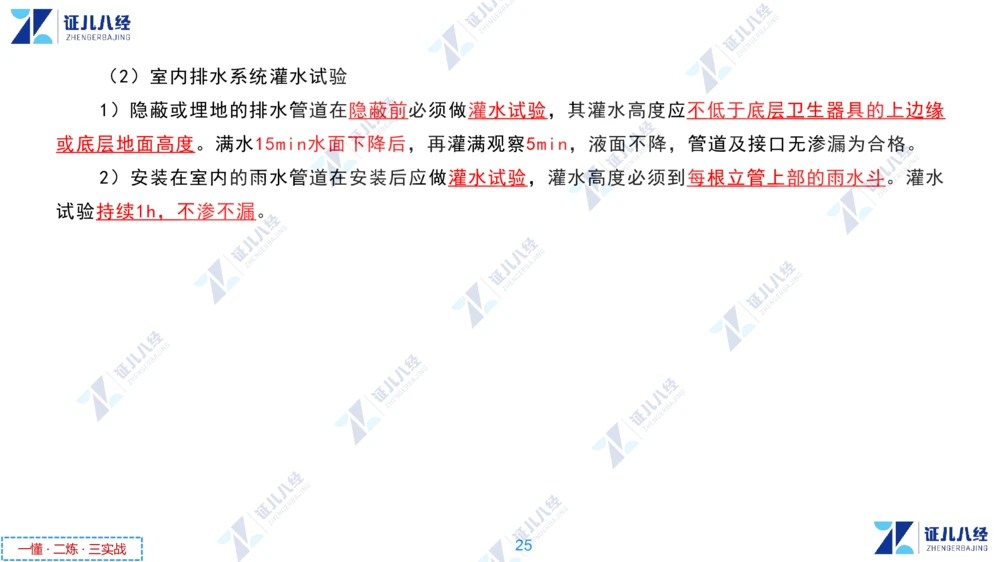

一懂 · 二炼 · 三实战（2）室内排水系统灌水试验
1）隐蔽或埋地的排水管道在隐蔽前必须做灌水试验，其灌水高度应不低于底层卫生器具的上边缘
或底层地面高度。满水15min水面下降后，再灌满观察5min，液面不降，管道及接口无渗漏为合格。
2）安装在室内的雨水管道在安装后应做灌水试验，灌水高度必须到每根立管上部的雨水斗。灌水
试验持续1h，不渗不漏。
25

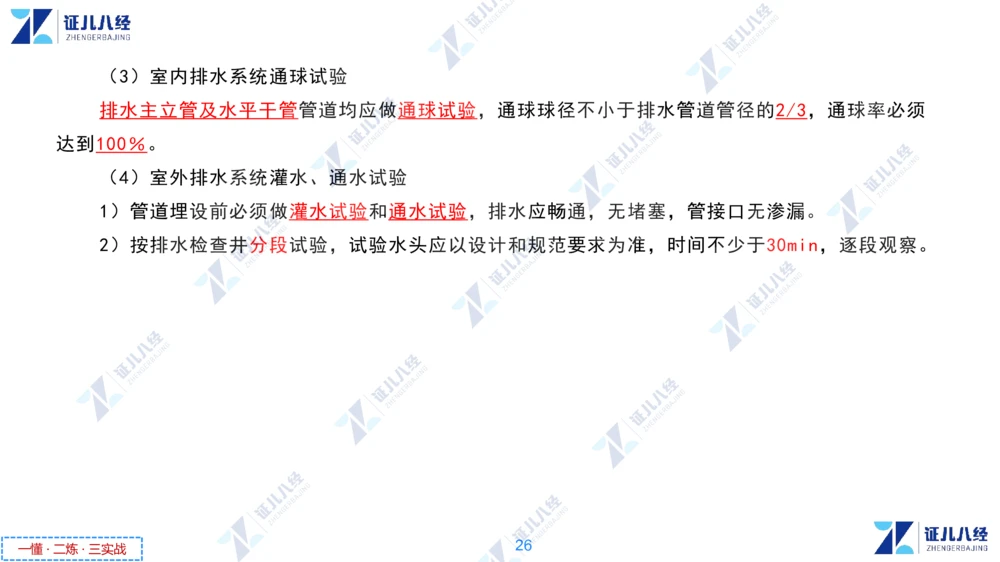

一懂 · 二炼 · 三实战（3）室内排水系统通球试验
排水主立管及水平干管管道均应做通球试验，通球球径不小于排水管道管径的2/3，通球率必须
达到100％。
（4）室外排水系统灌水、通水试验
1）管道埋设前必须做灌水试验和通水试验，排水应畅通，无堵塞，管接口无渗漏。
2）按排水检查井分段试验，试验水头应以设计和规范要求为准，时间不少于30min，逐段观察。
26

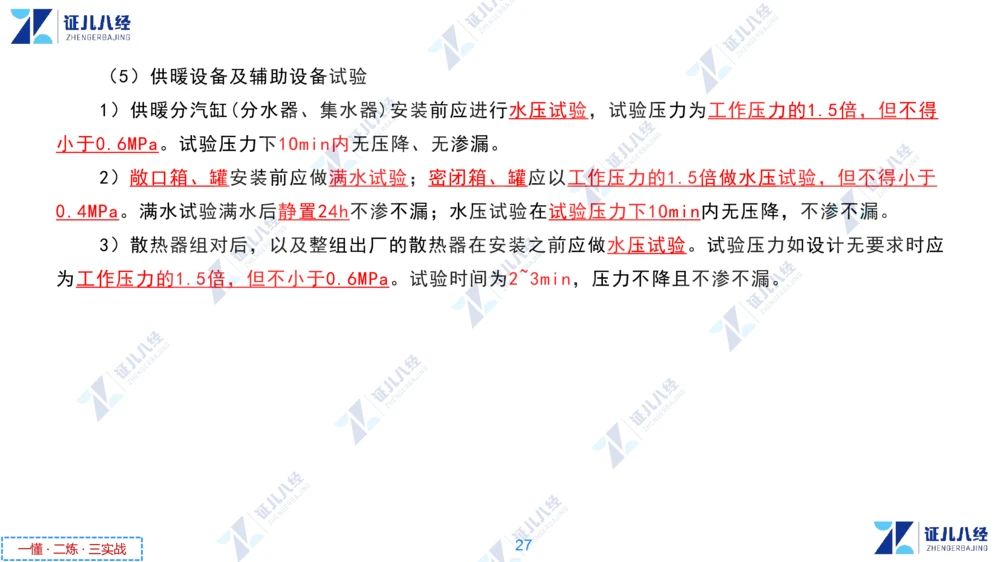

一懂 · 二炼 · 三实战（5）供暖设备及辅助设备试验
1）供暖分汽缸(分水器、集水器)安装前应进行水压试验，试验压力为工作压力的1.5倍，但不得
小于0.6MPa。试验压力下1Omin内无压降、无渗漏。
2）敞口箱、罐安装前应做满水试验；密闭箱、罐应以工作压力的1.5倍做水压试验，但不得小于
0.4MPa。满水试验满水后静置24h不渗不漏；水压试验在试验压力下1Omin内无压降，不渗不漏。
3）散热器组对后，以及整组出厂的散热器在安装之前应做水压试验。试验压力如设计无要求时应
为工作压力的1.5倍，但不小于0.6MPa。试验时间为2~3min，压力不降且不渗不漏。
27

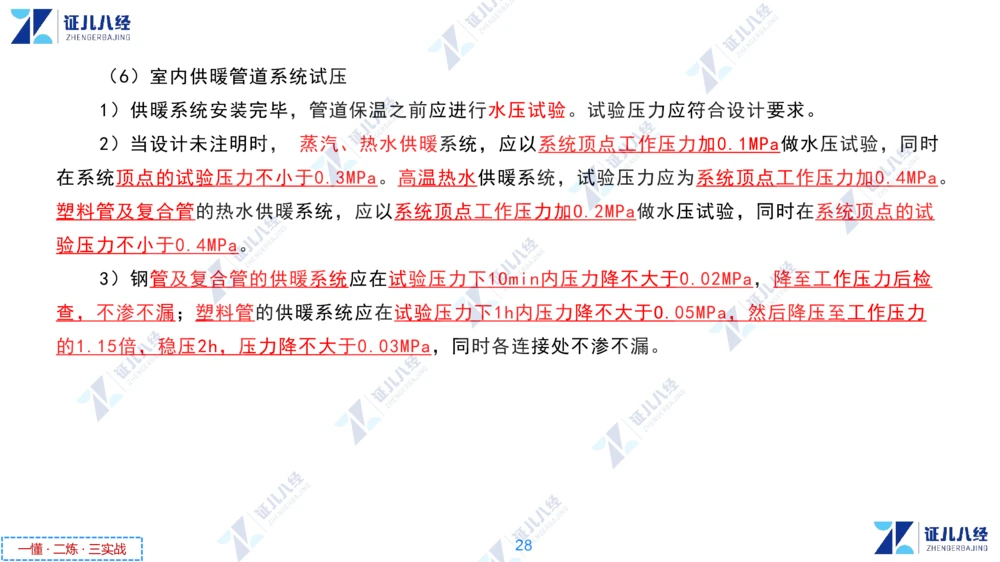

一懂 · 二炼 · 三实战（6）室内供暖管道系统试压
1）供暖系统安装完毕，管道保温之前应进行水压试验。试验压力应符合设计要求。
2）当设计未注明时， 蒸汽、热水供暖系统，应以系统顶点工作压力加0.1MPa做水压试验，同时
在系统顶点的试验压力不小于0.3MPa。高温热水供暖系统，试验压力应为系统顶点工作压力加0.4MPa。
塑料管及复合管的热水供暖系统，应以系统顶点工作压力加O.2MPa做水压试验，同时在系统顶点的试
验压力不小于0.4MPa。
3）钢管及复合管的供暖系统应在试验压力下1Omin内压力降不大于0.02MPa，降至工作压力后检
查，不渗不漏；塑料管的供暖系统应在试验压力下1h内压力降不大于O.05MPa，然后降压至工作压力
的1.15倍，稳压2h，压力降不大于0.03MPa，同时各连接处不渗不漏。
28

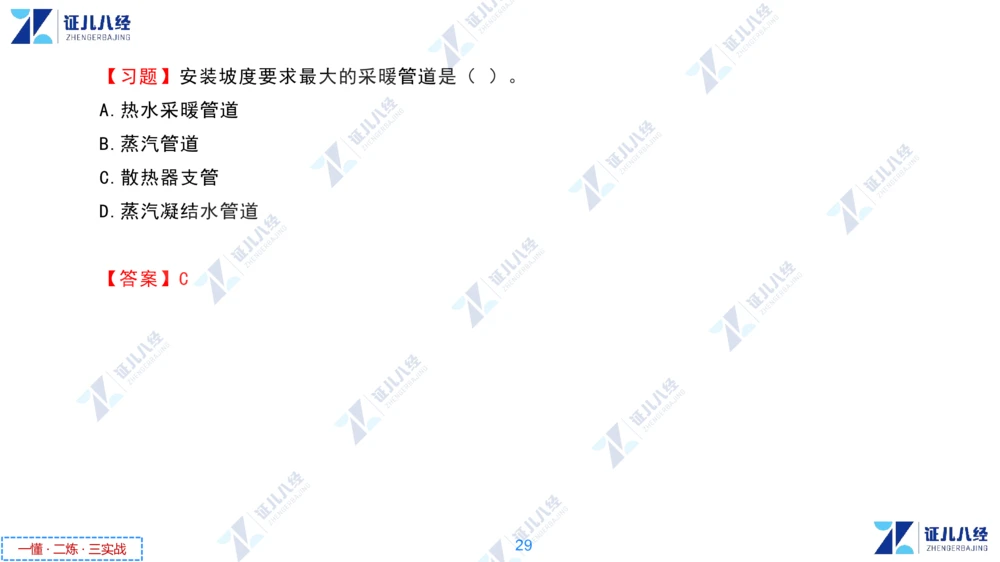

一懂 · 二炼 · 三实战【习题】安装坡度要求最大的采暖管道是（ ）。
A.热水采暖管道
B.蒸汽管道
C.散热器支管
D.蒸汽凝结水管道
【答案】C
29

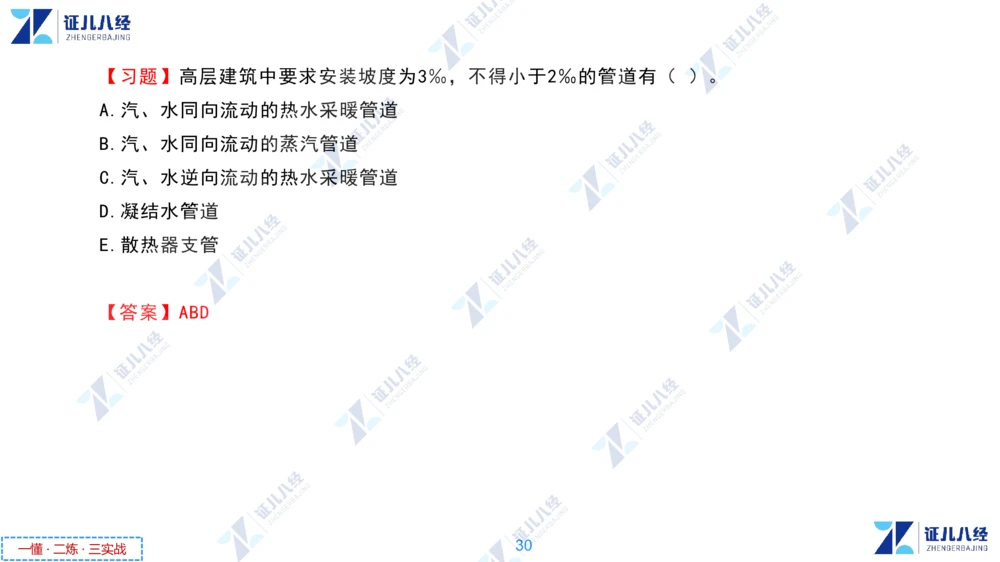

一懂 · 二炼 · 三实战【习题】高层建筑中要求安装坡度为3‰，不得小于2‰的管道有（ ）。
A.汽、水同向流动的热水采暖管道
B.汽、水同向流动的蒸汽管道
C.汽、水逆向流动的热水采暖管道
D.凝结水管道
E.散热器支管
【答案】ABD
30

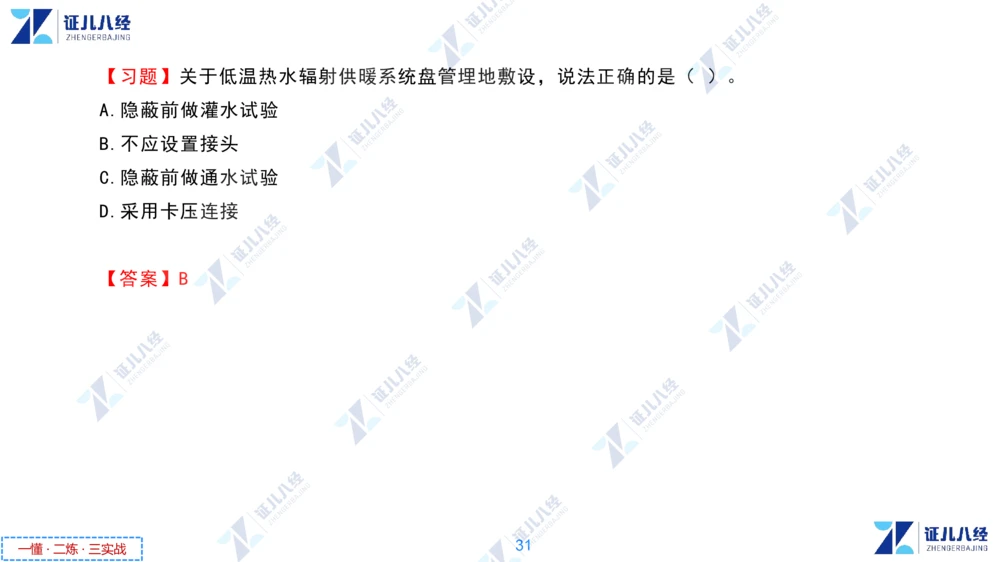

一懂 · 二炼 · 三实战【习题】关于低温热水辐射供暖系统盘管埋地敷设，说法正确的是（ ）。
A.隐蔽前做灌水试验
B.不应设置接头
C.隐蔽前做通水试验
D.采用卡压连接
【答案】B
31

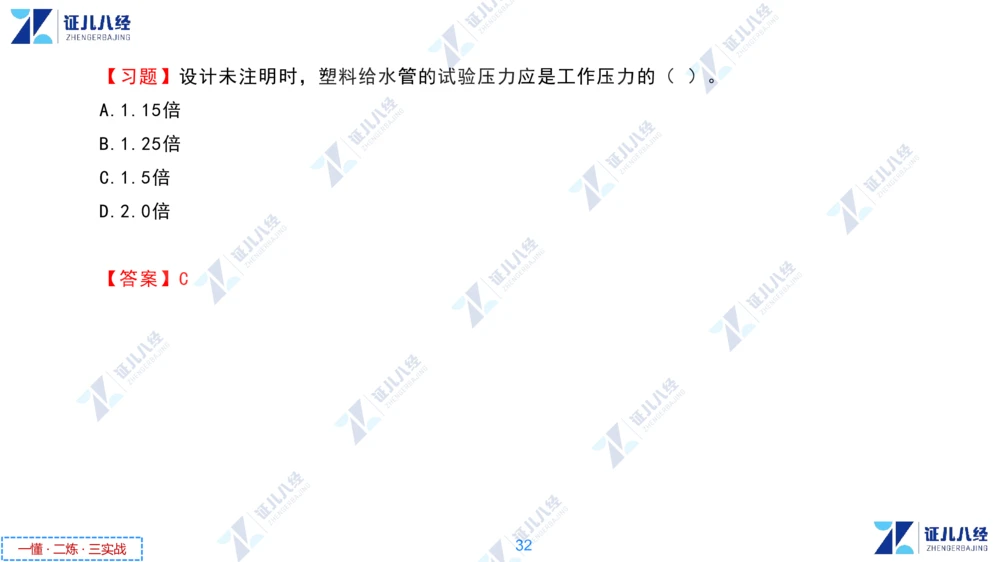

一懂 · 二炼 · 三实战【习题】设计未注明时，塑料给水管的试验压力应是工作压力的（ ）。
A.1.15倍
B.1.25倍
C.1.5倍
D.2.0倍
【答案】C
32

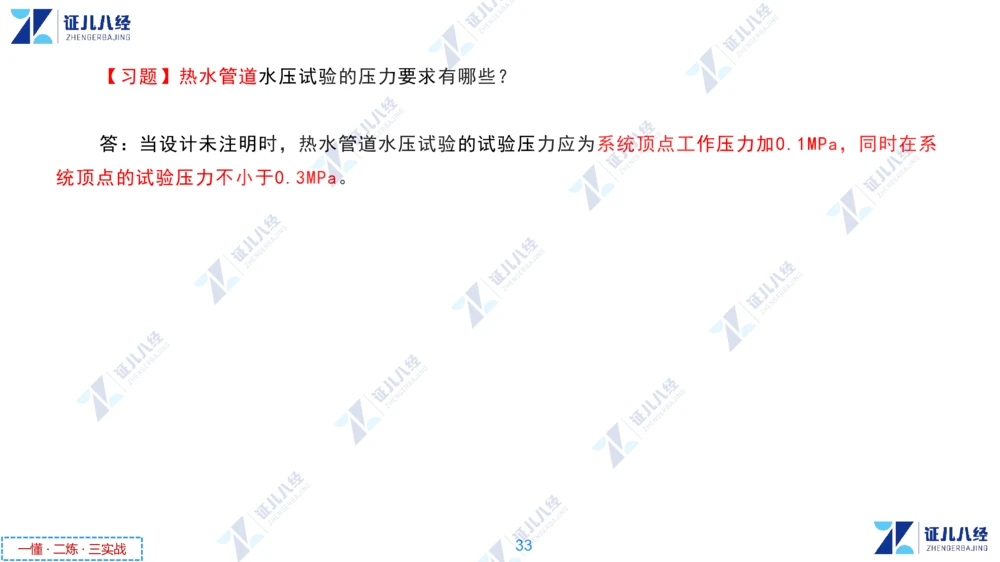

一懂 · 二炼 · 三实战【习题】热水管道水压试验的压力要求有哪些？
答：当设计未注明时，热水管道水压试验的试验压力应为系统顶点工作压力加0.1MPa，同时在系
统顶点的试验压力不小于0.3MPa。
33

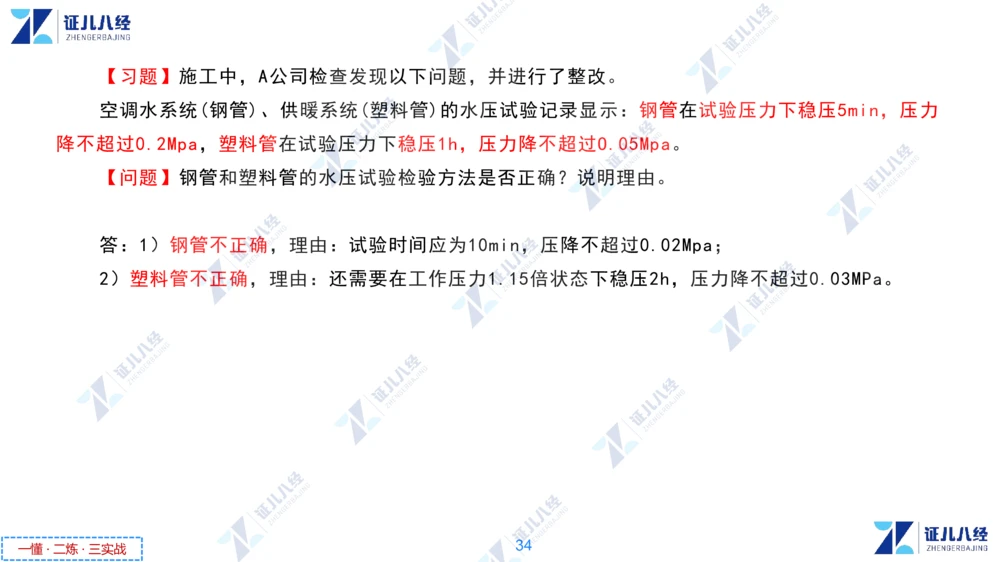

一懂 · 二炼 · 三实战【习题】施工中，A公司检查发现以下问题，并进行了整改。
空调水系统(钢管)、供暖系统(塑料管)的水压试验记录显示：钢管在试验压力下稳压5min，压力
降不超过0.2Mpa，塑料管在试验压力下稳压1h，压力降不超过O.05Mpa。
【问题】钢管和塑料管的水压试验检验方法是否正确？说明理由。
答：1）钢管不正确，理由：试验时间应为10min，压降不超过0.02Mpa；
2）塑料管不正确，理由：还需要在工作压力1.15倍状态下稳压2h，压力降不超过0.03MPa。
34
