一级建造师
机电工程管理与实务
真题解析
2024年
真题解析
一、单项选择题（共20题，每题1分，每题的备选项中，只有1个最符合题意。）
1.下列合金中，不属于有色合金的是（ ）。
A.钛合金
B.钼合金
C.铬合金
D.锆合金
答案：C
解析：本题考核的是有色合金的类型。
常用的有色合金：铝合金、铜合金、镁合金、镍合金、锡合金、钽合金、钛合金、锌合金、钼合金、锆合金
等。
排除法，广义的黑色金属包括铬、锰及其他合金。
2.下列发电系统中，不包含汽轮机设备的是（ ）。
A.火力发电系统
B.风力发电系统
C.核能发电系统
D.光热发电系统
答案：B
解析：本题考核的是电力设备的分类。
火力发电系统：主要由燃烧系统（以承压蒸汽锅炉为核心）、汽水系统（主要由各类泵、给水加热器、凝汽
器、管道、水冷壁等组成）、电气系统（以汽轮发电机组、主变压器等为主）、控制系统等组成。排除A选项。
核能发电系统：
（1）核岛设备：包括反应堆堆芯、燃料转运装置、反应堆压力容器、堆内构件、控制棒驱动机构、蒸汽发生
器、主泵、主管道、安注箱、绷注箱和稳压器等。核岛设备是承担热核反应的主要部分。
（2）常规岛设备：包括汽轮机、发电机、除氧器、凝汽器、汽水分离再热器、高低压加热器、主给水泵、凝
结水泵、主变压器和循环水泵等。
（3）辅助系统设备：包括核蒸汽供应系统之外的部分，即化学制水、制氧、压缩空气站等。排除C选项。
光热发电系统：通过聚集太阳辐射能加热换热工质，再经热交换器加热水，产生过热蒸汽，驱动汽轮机带动
发电机发电。主要包括集热器设备、热交换器、汽轮发电机等设备。排除D选项。
风力发电系统主要包括塔架、机舱、发电机、轮毂、叶片、电气设备等。本题选B。
3.在每道工序完成后，检查工程实际位置及标高是否符合设计的测量是（ ）。
A.放线测量
B.竣工测量
C.过程测量
D.定位测量
答案：C
解析：本题考核的是机电工程测量的主要内容。
机电工程测量的主要内容：
（1）机电设备安装放线、基础检查、验收。
（2）工序或过程测量。每道工序完成之后，都要通过测量，检查工程各部位的实际位置及高程是否符合设计
要求。
（3）变形观测。测定已安装设备在平面和高程方面产生的位移和沉降，收集整理各种变化资料，作为鉴定工
1
仅供中教文化学员专用 学服中心：www.tect365.com------一次学习，改变一生
程质量和验证工程设计、施工是否合理的依据。
（4）交工验收检测。（5）工程竣工测量。
4.与吊索钢丝绳安全系数有关的是（ ）。
A.吊索公称直径
B.吊索捆绑方式
C.吊索受力角度
D.吊索强度等级
答案：B
解析：本题考核的是吊索的使用要求。
吊索钢丝绳的安全系数与被吊设备、构件的精密（重要）程度及吊索捆绑方式有关，其数值应符合相关规范
的要求。

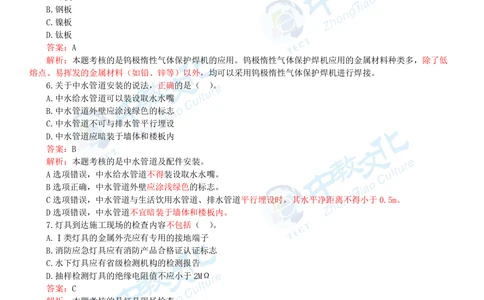

5.下列金属板材焊接时，不能采用钨极惰性气体保护焊的是（ ）。
A.锌板
B.钢板
C.镍板
D.钛板
答案：A
解析：本题考核的是钨极惰性气体保护焊机的应用。钨极惰性气体保护焊机应用的金属材料种类多，除了低
熔点、易挥发的金属材料（如铅、锌等）以外，均可以采用钨极惰性气体保护焊机进行焊接。
6.关于中水管道安装的说法，正确的是（ ）。
A.中水给水管道可以装设取水水嘴
B.中水管道外壁应涂浅绿色的标志
C.中水管道不可与排水管平行埋设
D.中水管道应暗装于墙体和楼板内
答案：B
解析：本题考核的是中水管道及配件安装。
A选项错误，中水给水管道不得装设取水水嘴。
B选项正确，中水管道外壁应涂浅绿色的标志。
C选项错误，中水管道与生活饮用水管道、排水管道平行埋设时，其水平净距离不得小于0.5m。
D选项错误，中水管道不宜暗装于墙体和楼板内。
7.灯具到达施工现场的检查内容不包括（ ）。
A.Ⅰ类灯具的金属外壳应有专用的接地端子
B.消防应急灯具应有消防产品合格证认证标志
C.水下灯具应有省级检测机构的检测报告
D.抽样检测灯具的绝缘电阻值不应小于2MΩ
答案：C
解析：本题考核的是灯具现场检查。
水下灯具及防水灯具的防护等级应符合设计要求，当对其密闭和绝缘性能有异议时，应按批抽样送有资质的
检测机构进行检测。
8.空调水系统关机时，应首先关闭的设备是（ ）。
A.冷却水泵
B.冷却水塔
C.冷冻水泵
D.制冷机组
答案：D
解析：本题考核的是空调水系统的测定和调整。
空调水系统的关机顺序为：制冷机组 →冷冻水泵 →冷却水泵 →冷 却塔。
9.某工程包含6套给水监控系统，调试检测的数量最少是（ ）。
A.2套
2
仅供中教文化学员专用 学服中心：www.tect365.com------一次学习，改变一生
B.3套
C.5套
D.6套
答案：D
解析：本题考核的是给水排水系统调试检测。
给水和中水监控系统应全部检测。
排水监控系统应抽检50%，且不得少于5套，总数少于5套时应全部检测。
10.关于自动扶梯整机验收时的绝缘电阻值的说法，错误的是（ ）。
A.信号电路的绝缘电阻不得小于0.25MΩ
B.动力电路的绝缘电阻不得小于0.25MΩ
C.控制电路的绝缘电阻不得小于0.25MΩ
D.照明电路的绝缘电阻不得小于0.25MΩ
答案：B

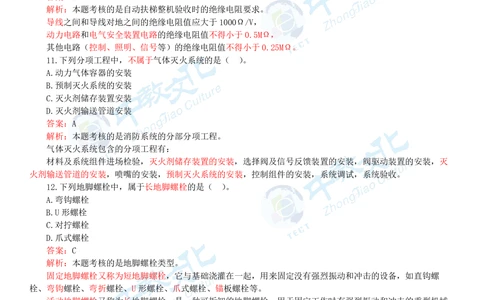

解析：本题考核的是自动扶梯整机验收时的绝缘电阻要求。
导线之间和导线对地之间的绝缘电阻值应大于1000Ω/V，
动力电路和电气安全装置电路的绝缘电阻值不得小于0.5MΩ，
其他电路（控制、照明、信号等）的绝缘电阻值不得小于0.25MΩ。
11.下列分项工程中，不属于气体灭火系统的是（ ）。
A.动力气体容器的安装
B.预制灭火系统的安装
C.灭火剂储存装置安装
D.灭火剂输送管道安装
答案：A
解析：本题考核的是消防系统的分部分项工程。
气体灭火系统包含的分项工程有：
材料及系统组件进场检验，灭火剂储存装置的安装，选择阀及信号反馈装置的安装，阀驱动装置的安装，灭
火剂输送管道的安装，喷嘴的安装，预制灭火系统的安装，控制组件的安装，系统调试，系统验收。
12.下列地脚螺栓中，属于长地脚螺栓的是（ ）。
A.弯钩螺栓
B.U形螺栓
C.对拧螺栓
D.爪式螺栓
答案：C
解析：本题考核的是地脚螺栓类型。
固定地脚螺栓又称为短地脚螺栓，它与基础浇灌在一起，用来固定没有强烈振动和冲击的设备，如直钩螺
栓、弯钩螺栓、弯折螺栓、U形螺栓、爪式螺栓、锚板螺栓等。
活动地脚螺栓又称为长地脚螺栓，是一种可拆卸的地脚螺栓，用于固定工作时有强烈振动和冲击的重型机械
设备，如T形头螺栓、拧入式螺栓、对拧式螺栓等。
13.适用于闭式循环冲洗技术的管道系统是（ ）。
A.工厂供热系统
B.建筑排水系统
C.生活给水系统
D.VRV空调系统
答案：A
解析：本题考核的是大管道闭式循环冲洗技术。
该方法对于城市供热系统、大型建筑的空调水系统、工业循环冷却水系统等本身自成循环的管道系统水冲洗
非常适用，在缺水地区应用则可有效解决传统的水冲洗方法水量消耗大、取水不易的难题，对于适合的以水为冲
洗介质的工业管道系统也可根据情况借鉴采用。
D选项虽然是空调系统，但VRV主要指变冷媒流量多联机系统，使用制冷剂而非水，不适用于水冲洗。
3
仅供中教文化学员专用 学服中心：www.tect365.com------一次学习，改变一生
14.变压器充干燥气体运输时，油箱内的气体压力应保持在（ ）。
A.1kpa~10kPa
B.10kpa~30kpa
C.30kpa~50kpa
D.50kpa~80kpa
答案：B
解析：本题考核的是变压器运输与就位要求。
充干燥气体运输的变压器，油箱内的气体压力应保持在0.01-0.03MPa，干燥气体露点温度必须低于-40℃，始
终保持为正压力，并设置压力表进行监视。
15.关于自动化仪表调试的做法，正确的是（ ）。
A.仪表试验时电源电压保持稳定
B.回路试验可在系统投用后进行
C.试验用仪表基本误差的绝对值大于被测仪表
D.单台仪表的校准点在仪表全量程内随机选取
答案：A
解析：本题考核的是自动化仪表调试要求。
A选项正确，仪表试验时电源电压应保持稳定。
B选项错误，仪表工程在系统投用前应进行回路试验。
C选项错误，校准和试验用仪表应具备有效的计量检定合格证明，其基本误差的绝对值不宜超过被校准仪表基
本误差绝对值的1/3。
D选项错误，单台仪表的校准点应在仪表全量程范围内均匀选取，一般不应少于5个点；回路试验时，仪表校
准点不应少于3个点。
16.下列金属腐蚀现象中，不属于局部腐蚀的是（ ）。
A.均匀腐蚀
B.缝隙腐蚀
C.电偶腐蚀
D.晶间腐蚀
答案：A
解析：本题考核的是金属腐蚀的分类。
按腐蚀的破坏形式
全面腐蚀
均匀腐蚀
不均匀腐蚀。
局部腐蚀
点蚀（孔蚀）
缝隙腐蚀
电偶腐蚀
晶间腐蚀
选择性腐蚀
17.金属反射绝热结构施工中，不可选用的金属材料是（ ）
A.低辐射铝箔
B.亚光不锈钢板
C.镀膜薄钢板
D.抛光镍合金板
答案：B
解析：本题考核的是金属反射绝热结构施工方法。
利用高反射、低辐射的金属材料（如铝箔、抛光不锈钢、电镀板等）组成的绝热结构称为金属反射绝热结
构，该类结构主要采用焊接或铆接方式施工。
排除法，B选项，应该是抛光不锈钢，亚光不反射
4
仅供中教文化学员专用 学服中心：www.tect365.com------一次学习，改变一生
18.衡量计算器具质量和水平的主要指标中，不包括（ ）。
A.溯源性
B.超然性
C.鉴别率
D.稳定性
答案：A
解析：本题考核的是衡量计量器具的指标。
衡量计量器具质量和水平的主要指标是它的准确度等级、灵敏度、鉴别率（分辨率）、稳定性、超然性以及动
态特性等，这也是合理选用计量器具的重要依据。
计量器具具有准确性、统一性、溯源性、法制性四个特点。
19.关于在电力杆塔周围取土的说法，正确的是（ ）。
A.110kV杆塔的4m外可以取土
B.220kV杆塔的5m外可以取土
C.330kV杆塔的6m外可以取土
D.500kV杆塔的7m外可以取土
答案：B
解析：本题考核的是保护区内取土规定。
35kV、110～220kV、330~500kV各电压等级的电力杆塔周围禁止取土的范围分别为4m、5m、8m。
20.关于电梯安装、改造、修理的说法，正确的是（ ）。
A.电梯安装只能由取得相应安装许可资质的单位实施
B.电梯安装单位必须对所安装的电梯安全性能负责
C.电梯安装单位需对所安装的电梯进行校验和调试
D.电梯的制造单位可以安装本单位生产的各类电梯
答案：D
解析：本题考核的是电梯安装、改造、修理要求。
电梯的安装、改造、修理，必须由电梯制造单位或者其委托的依照本法取得相应许可的单位进行，因此A选
项错误，D选项正确。
C选项错误，电梯制造单位委托其他单位进行电梯安装、改造、修理的，应当对其安装、改造、修理进行安全
指导和监控，并按照安全技术规范的要求进行校验和调试。
B选项错误，电梯制造单位对电梯安全性能负责。
二、多项选择题（共10题，每题2分。每题的备选项中，有2个或2个以上符合题意，至少有1个错项。错
选，本题不得分；少选，所选的每个选项得0.5分）
21.圆柱形金属储罐制作时，为防止变形而采用的措施有（ ）。
A.储罐排板时应尽量使焊缝集中
B.储罐排板时安排焊缝对称布置
C.采取对称焊方法减少焊接变形
D.边缘板对接接头间隙外大内小
E.用弧形板定位控制纵缝角变形
答案：BCE
解析：本题考核的是预防变形的技术措施。
储罐排板要符合规范的要求，焊缝要分散、对称布置，因此A选项错误，B选项正确。
根据焊接工艺评定报告，编制合理的焊接作业指导书，采取对称焊、分段焊、跳焊等方法减小焊接变形，因
此C选项正确。
底板边缘板对接接头采用不等间隙，间隙要外小内大，因此D选项错误。
用弧形板定位控制纵缝的角变形，因此E选项正确。
22.散件到货的汽轮机组安装程序中，联轴器安装后的工序有（ ）。
A.轴承安装
B.盘车装置安装
C.隔板安装
5
仅供中教文化学员专用 学服中心：www.tect365.com------一次学习，改变一生
D.调节系统安装
E.汽缸保温
答案：BDE
解析：本题考核的是汽轮机设备安装程序。
散装到货的汽轮机，在安装时要在现场进行汽轮机本体的安装，其设备安装程序为：
基础和设备的验收→底座（台板）安装→汽缸和轴承座安装→轴承安装→转子安装→导叶持环或隔板的安装
→汽封及通流间隙的检查与调整→上、下汽缸闭合→联轴器安装→二次灌浆→汽缸保温→变速齿轮箱和盘车装置
安装→调节系统安装→调节系统和保安系统的整定与调试。
23.制氧设备管道脱脂的检验方法有（ ）。
A.滤纸擦拭法
B.紫光照射法
C.樟脑检测法
D.火焰检测法
E.溶剂分析法
答案：ABCE
解析：本题考核的是制氧设备管道脱脂的检验方法。
制氧设备管道脱脂的检验方法：
滤纸擦拭法、
紫光照射法、
樟脑检测法、
溶剂分析法。
24.关于洁净手术室净化空调系统的说法，正确的有（ ）。
A.Ⅰ级洁净手术室应每间采用独立的净化空调系统
B.Ⅱ级洁净手术室应每间采用独立的净化空调系统
C.Ⅲ级洁净手术室由3~5间合用一个净化系统
D.净化空调系统可为集中式或回风自循环处理方式
E.负压手术室的回风口入口处必须设置高效过滤器
答案：ABDE
解析：本题考核的是洁净手术室净化空调系统。根据《医院洁净手术部建筑技术规范》GB 50333-2013：
（1）洁净手术室及与其配套的相邻洁净辅助用房应与其他洁净辅助用房分开设置净化空调系统，Ⅰ、Ⅱ级洁
净手术室与负压手术室应每间采用独立的净化空调系统，Ⅲ、Ⅳ级洁净手术室可2~3间合用一个系统，因此A、B
选项正确，C选项错误。
（2）净化空调系统可为集中式或回风自循环处理方式，因此D选项正确。
（3）负压手术室顶棚排风口入口处以及室内回风口入口处均必须设置高效过滤器，并应在排风出口处设置止
回阀，回风口入口处设密闭阀，因此E选项正确。
25.关于高温环境下的钢结构采取保护措施的说法，正确的有（ ）。
A.受到炽热熔化金属侵害时采用耐热固体做防护隔热
B.受到短时间火焰直接作用时采用耐热辐射屏蔽措施
C.高强度螺栓长期受热200℃以上时用隔热涂层防护
D.钢结构的承载力不能满足要求时采取水套隔热降温
E.钢结构温度超过150℃时应进行结构温度作用验算
答案：ABD
解析：本题考核的是高温环境下的钢结构保护措施。
高温环境下的钢结构温度超过100°C时，应进行结构温度作用验算，并应根据不同情况采取防护措施，因此
E选项错误。
当钢结构可能受到炽热熔化金属的侵害时，应采用砌块或耐热固体材料做成的隔热层加以保护，因此A选项
正确。
当钢结构可能受到短时间的火焰直接作用时，应采用加耐热隔热涂层、耐热辐射屏蔽等隔热防护措施，因此B
选项正确。
6
仅供中教文化学员专用 学服中心：www.tect365.com------一次学习，改变一生
当高温环境下钢结构的承载力不满足要求时，应采取增大构件截面、采用耐火钢或采用加耐热隔热涂层、耐
热辐射屏蔽、水套等隔热降温措施，因此D选项正确。
当高强度螺栓长期受热达150°C以上时，应采用加耐热隔热涂层、耐热辐射屏蔽等隔热防护措施，因此C选
项错误。
26.关于竣工档案组卷的说法，正确的有（ ）。
A.工程准备阶段的文件应按建设程序进行组卷
B.施工文件应按单位工程和分部分项工程组卷
C.竣工图纸应按分部分项工程分专业进行组卷
D.竣工验收文件应按单位工程分专业进行组卷
E.电子文件的多级文件夹可以简化成一个案卷
答案：ABD
解析：本题考核的是竣工档案组卷方法。
工程准备阶段的文件应按建设程序、形成单位等进行组卷，因此A选项正确。
施工文件应按单位工程、分部分项工程进行组卷，因此B选项正确。
竣工图纸应按单位工程分专业进行组卷，因此C选项错误。
竣工验收文件应按单位工程分专业进行组卷，因此D选项正确。
电子文件组卷时，每个工程（项目）应建立多级文件夹，应与纸质文件在案卷设置上一致，并应建立相应的
标识关系，因此E选项错误。
27.考核项目资金使用效果的主要指标有（ ）。
A.资金周转率
B.资金产值率
C.资金成本率
D.资金利用率
E.资金储备率
答案：ABD
解析：本题考核的是项目资金使用效果的主要指标。
考核项目资金使用效果的主要指标有
①资金周转率、
②资金产值率、
③资金利用率三种。
28.施工机械的技术管理要求包括（ ）。
A.严格上岗制度
B.延长正常使用期限
C.减少机械闲置
D.减少施工机械磨损
E.保持状态良好
答案：BD
解析：本题考核的是施工机械的技术管理要求。
施工机械的技术管理要求：
（1）依据施工机械磨损规律，减少磨合阶段的磨损，延长正常使用期限，避免早期发生事故性磨损。
（2）全过程的施工机械技术管理。掌握机械的磨损规律对机械开始走合、使用，直到报废的全过程都起作
用。
（3）减少施工机械的磨损。机械技术管理的各项工作如使用、保养、维修等都是为了减少机械的磨损。
29.工程结算价款支付申请应载明的内容包括（ ）
A.竣工结算合同价款总额
B.工程施工索赔金额
C.累计已支付的合同价款
D.预留的质量保证金
E.实际应支付的竣工结算价款金额
7
仅供中教文化学员专用 学服中心：www.tect365.com------一次学习，改变一生
答案：ACDE
解析：本题考核的是工程结算价款支付。
竣工结算价款支付申请应载明下列内容：
（1）竣工结算合同价款总额。
（2）累计已实际支付的合同价款。
（3）应预留的质量保证金。
（4）实际应支付的竣工结算价款金额。
30.下列工作内容中，属于工程维护的有（ ）。
A.建立运行制度
B.日常设备清理
C.更换易损部件
D.质量问题保修
E.编制回访计划
答案：BC
解析：本题考核的是工程维护。
工程维护工作包括常规维护保养和定期维护保养。
（1）常规维护保养。
日常开展的维护保养工作，主要包括系统运行效果检查、设备运行状态检查、安全检查以及日常清理工作。
（2）定期维护保养。
定期开展的维护保养工作，一般半年或一年一次，通常在系统运行的淡季进行，主要包括系统重要功能及效
果的检测、易损部件的更换及设备的全面清理。
三、案例分析题（共5题，（一）、（二）、（三）题各20分，（四）、（五）题各30分）。
案例（一）
【背景资料】
某机电安装公司总承包一大型商务办公楼的机电工程。
承包范围：建筑给水排水、建筑电气、空调通风、消防和电梯（12部曳引式电梯）等安装工程。
在编制项目施工管理规划时，安装公司要求项目部对文明施工管理做出总体布置，编制文明施工实施细则，
加强施工总平面的布置和管理，合理布置和安放施工期间现场所需的设备、材料等，并明确设备、材料等物资的
需用量。曳引式电梯机房的设备布置如图1所示；安装驱动主机的承重梁采用钢板制作；承重梁制作安装完成，
项目部自检合格后，即用混凝浇筑固定。
图1 曳引式电梯机房的设备布置示意图
商务楼机电工程为安装公司的年度重点工程，需参加建设单位组织的“绿色施工评价”。项目部按要求编制单
位工程绿色施工评价资料，内容包括：反映绿色施工要求的图纸会审记录，施工组织设计的绿色施工章节和绿色
施工要求；绿色施工技术交底和实施记录；单位工程绿色施工评价汇总表和总结报告；单位工程绿色施工相关方
验收及确认表；反映绿色施工评价的照片和影像资料等。
问题：
1.施工总平面布置时需要确定哪些图纸？对施工现场所需要的设备、材料还需明确哪些内容？
答案：
（1）施工总平面布置时需要确定的图纸是：
8
仅供中教文化学员专用 学服中心：www.tect365.com------一次学习，改变一生
①施工现场区域规划图
②施工总平面布置图。
（2）对施工现场所需要的设备、材料还需明确的内容有
①进场计划
②运输方式
③处置方法。
问题：
2.图1中的①、②分别表示什么部件？除机房外曳引式电梯还有哪些组成部分？
答案：
（1）图1中①为曳引轮 ②为限速器。
（2）除机房外，曳引式电梯的组成部分还有：
井道、轿厢、层站。
问题：
3.制作驱动主机承重梁的钢板厚度最小是多少？项目部在承重梁浇筑固定前还应完成哪项工作？
答案：
（1）驱动主机承重梁应采用钢板制作，钢板厚度不应小于20mm。
（2）承重梁埋入建筑结构承重墙内的长度宜超过墙中心20mm，且不应小于75mm。
承重梁浇筑固定前应进行自检，然后上报监理单位组织验收并合格。
问题：
4.单位工程绿色施工评价应在什么时候提出申请？单位工程绿色施工评价资料中还需补充哪几个评价表？
答案：
（1）单位工程绿色施工评价应在竣工验收前提出申请。
（2）单位工程绿色施工评价资料中还需补充的评价表：
①绿色施工要素评价表；
②绿色施工批次评价表；
③绿色施工阶段评价表。
案例（二）
【背景资料】
某天然气处理厂采用公开招标的方式选择施工承包商A、B、C、D、E五家公司通过资格预审，在电子招标投
标交易平台进行投标。
A公司技术标书的施工组织设计纲要中，主要描述了：项目施工组织机构及主要成员情况；施工进度计划及保
证措施；职业健康、安全、环境保证措施；主要施工装备配备计划；主要设备及专项施工方案编制。C公司发送未
经过加密的商务标书，被交易平台拒收。最终B公司中标。
丙烷制冷塔高度为71m，分两段到货，现场组焊，整体吊装。塔体到达现场后，B公司组织到货验收，检查了
塔体分段处的圆度、坡口质量，筒体直线度和长度，筒体上接管中心方位和标高，裙座底板上的地脚螺栓孔中心
圆直径、相邻两孔弦长偏差，均符合要求。塔体经组焊、压力试验后项目部编制了整体吊装专项方案，审批后进
9
仅供中教文化学员专用 学服中心：www.tect365.com------一次学习，改变一生
行技术、安全交底；塔体按设计要求吊装到位（图2）。
在早上9点阳光斜照时，进行塔体垂直度调整：测点1与塔中心线的连线与测点2与塔中心线的连线成60°
夹角。调整时风力为5级，温度为26°C，调整工作被监理工程师叫停；后选择正确的时间、天气条件进行测量调
整，塔体安装验收合格。
图2 塔设备找正示意图
问题：
1.A公司编制的施工组织设计纲要遗漏了哪些重要部分？C公司标书被拒收是否正确？
答案：
（1）A公司编制的施工组织设计纲要遗漏了下列重要部分：
①质量标准及其保证措施；
②突出方案在技术、工期、质量、安全保障等方面有创新，利于降低施工成本。
（2）C公司标书被拒收正确。
理由：按规定要求商务标书应密封。
问题：
2.塔体现场验收还应检查哪些项目？地脚螺栓孔中心圆直径允许偏差是多少？
答案：
（1）塔体现场验收还应检查的项目：
①外圆周长偏差
②端口不平度
③组装标记清晰
④任意两孔弦长允许偏差。
（2）地脚螺栓孔中心圆直径允许偏差为2mm。
【解析】本题考查 塔器分段到货验收
检查项目 内容
圆度、
外圆周长偏差、
塔体分段处
端口不平度、
坡口质量符合相关规定；
直线度、筒体长度
筒体
以及筒体上接管中心方位和标高的偏差
组装标记 清晰
地脚螺栓孔中心圆直径允许偏差、
裙座底板 相邻两孔弦长允许偏差和
任意两孔弦长允许偏差均为2mm。
10
仅供中教文化学员专用 学服中心：www.tect365.com------一次学习，改变一生
问题：
3.监理工程师叫停塔体垂直度调整是否正确？说明理由。
答案：
（1）监理工程师叫停塔体垂直度调整是正确的。
（2）理由：
①背景中塔器高度为71m，在早上9点阳光斜照时进行；调整时风力为5级。高度大于等于20m，其垂直度
的测量工作不应在一侧阳光照射或风力大于4级的条件下进行。
②垂直度不符合要求。测点1与塔中心线的连线与测点2与塔中心线的连线成60°夹角。正确的是：测点1
与塔中心线的连线与测点2与塔中心线的连线成90°夹角。
问题：
4.塔体就位调整后，还需要对塔体的哪些部位进行保冷施工？图2中的A部位保护层应如何搭接？
答案：
（1）对塔体进行保冷施工的部位有：
塔体、裙座、支座、吊耳、仪表管座、支吊架等。
（2）A部位保护层应上搭下（顺水搭接）
案例（三）
【背景资料】
A安装公司承接一个山地风电安装项目，工程规模：9台5.6MW风力发电机组（五段塔筒，轮毂中心高度为
120m）安装。风力发电机组安装内容包括塔筒、机舱（单件吊装最大件）、叶轮及附属设备的安装及电气施工。
A安装公司根据风机机型、机位平台大小、地形地貌场内交通条件等综合考虑，风机吊装选用800t履带起重
机为主吊；采用标准风电臂工况，126m主臂，12m风电副臂，主副臂夹角为15°，转台配重为265t，中央配重为
95t，250t级吊钩。在履带起重机的履带（长度为13.3m）下方铺设2.2m×6.0m路基箱。辅吊采用300t、100t全
地面起重机各1台。
A安装公司对土建施工单位移交的吊装平台验收合格后，进行履带起重机的安装。路基箱铺设（图3）被现场
巡视的监理工程师叫停，要求整改。机组吊装采用塔筒分段吊装，机舱整体吊装，轮毂、叶片地面组合后整体吊
装的施工工艺，并计算了塔筒、机舱、轮毂、叶片吊装时的主吊各项参数。
图3 路基箱铺设示意图（单位：mm）
施工用电为2台50kW柴油发电机组采用三相五线TN-S接零保护系统供电，并设置了断路器进行短路及过载
保护，经验收后投入运行。吊装时的主吊和辅吊均进行了电气接地保护。
问题：
1.图3中的路基箱铺设存在哪些问题？单侧履带下方至少应铺设多少块路基箱？
答案：
1.（1）路基箱铺设存在的问题：
①路基箱的铺设方向不对，应旋转90°。
②路基箱的铺设数量不符合要求。
（2）单侧履带下方至少应铺设7块路基箱。
11
仅供中教文化学员专用 学服中心：www.tect365.com------一次学习，改变一生
问题：
2.风电机组中的机舱吊装前应计算哪些主要参数？
答案：
风电机组中的机舱吊装前应计算吊装参数表中的主要参数有：
（1）设备规格尺寸
（2）设备总重量
（3）吊装总重量
（4）重心标高
（5）吊点方位及标高等
问题：
3.柴油发电机组临时供电系统中还应设置哪些保护？其电源中性点的接地体宜采用哪种金属型材？
答案：
（1）柴油发电机组临时供电系统中还应设置：
漏电保护、相序保护、防雷保护、过电压保护、防静电保护、逆功率保护、燃油油位保护。
（2）电源中性点的接地体宜采用镀锌型材或铜材。
问题：
4.吊装时的起重机械为什么需要进行电气接地保护？其接地有哪些要求？
答案：
（1）起重机械由导电金属材料制成，首先容易造成触电事故，其次容易造成雷击事故，因此需要进行电气接
地保护。
（2）吊装时的起重机械进行电气接地保护的要求；
①金属结构作为载流零线。
②起重机械的外露可导电部分（如大臂、支腿等）通过专门的PE线单独做接地处理，系统的接地电阻值不得
大于4Ω。
③不得串联其他设备。
案例（四）
【背景资料】
A公司承接某生物医药车间的机电工程项目，其中空调工程包含洁净度等级为N4的洁净室。开工前，组织了
设计交底和图纸会审，将图纸中的质量隐患与问题消灭在施工之前。
A公司项目部编制净化空调系统施工方案（表1）报监理单位审批，监理工程师指出风系统施工流程中存在顺
序错误、风管制作存在错误项、调试内容有缺少项等问题并退回，经项目部修改后通过审核。
序号 项目内容 技术方案
风管系统制作与安装→风机与净化空调机组安装→消声器等设备安装→高效过滤器安
风系统施
1 装流程→新风过滤器安装→风管与设备绝热→系统严密性检验→系统清理→系统调试
工流程
检剌
A 风管尺寸 边长范围250~1250mm
B 风管材料 采用镀锌层厚度为80g/m2的镀锌钢板
C 风管加工 铆钉孔的间距为60~80mm
风管制作
2 边长大于 900mm 的风管，风管内设置分布均匀
技术方案 D 风管加固
的加固筋
E 风管连接 采用按扣式咬口连接方案
F 风管清洗 风管制作完毕后，用无腐蚀性清洗液清洗干净
3 调试检测 风量测定调整、过滤器检漏、洁净度检测、温湿度检测、噪声检测
内容
洁净室安装完工后，项目部检测人员进行洁净度现场检测（图4），被监理工程师制止，检测人员按规定重新
进行了检测，通过验收。
12
仅供中教文化学员专用 学服中心：www.tect365.com------一次学习，改变一生
图4 洁净度现场检测示意图
项目竣工验收后，A公司负责生物医药车间的低碳运维管理工作，建立提高能源资源利用效率、减少碳排放的
运行管理目标，依托碳排放监测平台对车间碳排放进行采集和统计，其中净化空调系统的碳排放计算中包含了冷
源及热源能耗。第一年运行后统计数据，该车间碳排放量达到了目标。
问题：
1.本项目设计交底应由哪个单位组织？设计交底分哪几种？哪些单位必须要正确贯彻设计意图？
答案：
（1）本项目设计交底应由建设单位组织。
（2）设计交底分为图纸设计交底和施工设计交底两种。
（3）施工单位和监理单位必须要正确贯彻设计意图。
问题：
2.表1中的净化空调系统风管制作技术方案中存在几个错误项？写出错误项整改后的规范要求。
答案：
（1）净化空调系统风管制作技术方案中存在3个错误项。
（2）错误项整改后的规范要求：
①镀锌层厚度不低于100g/m2
②风管内不得设置加固筋
③N4级空调风管不得采用按扣式咬口连接方案
问题：
3.表1中的风系统施工流程中存在哪几个顺序错误？新风过滤器安装后应空吹多长时间？
答案：
（1）风系统施工流程中存在的顺序错误：
①高效过滤器和新风过滤器安装顺序错误。
正确做法：洁净室的内装修工程必须全部完成，系统中末端过滤器前的所有空气过滤器应安装完毕，且经全
面清扫、擦拭后安装高效过滤器。
②风管与设备绝热和系统严密性检验顺序错误。
正确做法：系统严密性检验合格后才能进行风管与设备的绝热。
（2）新风过滤器安装后应空吹12～24h。
问题：
4.图4中存在哪些不符合规定的情况？表1中的调试检测内容还缺少哪些检测项目？
答案：
4.（1）图4中存在下列不符合规定的情况：
①检测的人数过多，不得超过3人。
②洁净空调检测应在空态或静态下进行，不应有设备运转。
③其中一名检测人员没有穿着洁净工作服。
④检测时生产人员不得进入洁净室。
（2）表1中的调试检测内容还缺少的检测项目有：
①洁净室（区）与相邻房间和室外的静压差；
②含菌量和压差； ③风速和换气次数。
问题：
5.A公司运维管理人员应如何进行低碳运行管理？净化空调系统的碳排放计算还应包括哪些能耗？
13
仅供中教文化学员专用 学服中心：www.tect365.com------一次学习，改变一生
答案：
（1）A公司运维管理人员应这样进行低碳运行管理：
①应建立提高能源资源利用效率、减少碳排放的运行管理目标。
②掌握系统的实际能耗状况。
③应接受相关部门的能源审计。
④应定期调查能耗分布状况，分析节能潜力。
⑤应提出节能运行和改造建议。
（2）净化空调系统的碳排放计算还应包括：
输配系统及末端空气处理设备能耗。
案例（五）
【背景资料】
某钢厂建设一个年产100万t的板材轧机工程项目，通过招标，具有冶金施工总承包一级资质的A公司中
标，A公司近几年安装过多种类型的轧机设备，轧机工程施工业绩较好。
项目主要内容：土建基础施工，厂房钢结构安装，车间300t双梁桥式起重机安装，轧机设备安装、调试及试
运行等。
A公司考虑项目施工进度和质量要求，在征得建设单位同意后，将土建基础施工分包给B公司，车间300t双
梁桥式起重机安装分包给C公司，分包合同中明确分包单位的任务、责任及相应的权利等。A公司指派专人对分包
公司进行施工管理，使土建基础施工和桥式起重机安装按合同要求完工。
轧机安装前，A公司对施工人员进行施工技术交底；轧机设备基础验收合格，确定中心标板和基准点位置，设
立永久基准线和基准点；并在设备基础周边埋设沉降观测点。使用已验收合格的桥式起重机进行轧机设备吊装，
轧机底座、机架安装后检查精度达到设计要求。
机架安装固定后，以轧机机列中心线、轧机底座标高为基准，进行轧辊装置、传动装置、工作辊等部件的安
装与调整。在传动装置（图5）安装后的检查中，测量复核传动电机的水平度；用百分表和专用工具测量联轴器的
径向和轴向偏差；检查齿轮座时，发现齿轮啮合间隙不符合规范要求，经重新调整后，传动装置验收合格。
轧机设备安装后，A公司在组织、技术、物资三个方面进行试运行准备。单机试运行时，主传动电机、传动装
置等部件分别空载试运行0.5h，轧机按额定转速的25%、50%、75%、100％分别试运行2h，且高、低速往返运行5
次，设备轴承温度正常。单机试运行后，由建设单位组织实施联动试运行和负荷试运行。
问题：
1.A公司在近几年应承担过年产多少万t以上的轧钢工程施工总承包？轧棍在机座中的布置形式有哪几种？
答案：
（1）A公司在近几年应承担过年产80万t以上的轧钢工程施工总承包。
（2）轧辊在机座中的布置形式：
①水平布置
②立式布置
③水平和立式布置
④倾斜布置
⑤其他形式
问题：
2.A公司在项目分包时还应考虑哪些因素？签订分包合同时可采用哪个示范文本？
答案：2.（1）A公司在项目分包时还应考虑的因素有：
14
仅供中教文化学员专用 学服中心：www.tect365.com------一次学习，改变一生
①总包合同约定的或业主指定的分包项目；不属于主体工程，总承包单位考虑分包施工更有利于工程的进度
和质量的分部工程；一些专业性较强的分部工程分包，分包单位必须具备相应的企业资质等级以及相应的技术资
格。
②总承包单位必须重视并指派专人负责对分包单位的管理，保证分包合同和总包合同的履行。
③分包合同条款应写得明确和具体，避免含糊不清，也要避免与总包合同中的业主发生直接关系，以免责任
不清。应严格规定分包单位不得把工程转包给其他单位。
（2）签订分包合同时可采用《建设工程施工专业分包合同（示范文本）》
问题：
3.轧机机架安装精度调整是以哪个观测为依据？安装精度应达到哪个等级？机架地脚螺栓的紧固通常采用哪
种方法？
答案：
3.（1）轧机机架安装精度调整是以基础沉降观测为依据。
（2）安装精度应达到Ⅰ级。
（3）机架地脚螺栓的紧固通常采用液压螺母拉伸法。
问题：
4.电机水平度的测量复核应以哪个部位为测量面？联轴器转动测量时应记录几个位置的径向和轴向位移值？A
公司对图5中①～③的哪个部件进行了重新调整？检查齿轮的啮合间隙可采用哪种方法？
答案：
（1）电机水平度的测量复核应以转子轴颈为测量面。
（2）联轴器转动测量时应记录5个位置的径向和轴向位移值。
（3）A公司对图5的中部件②进行了重新调整。
（4）检查齿轮的啮合间隙可采用压铅法。
问题：
5.轧机设备单机试运行是否合格？试运行前的技术准备工作有哪些内容？
答案：
（1）轧机设备单机试运行合格。
（2）试运行的技术准备工作：
①确认可以试运行的条件，
②编制试运行总体计划和进度计划，
③制定试运行技术方案，
④确定试运行合格评价标准。
15
仅供中教文化学员专用 学服中心：www.tect365.com
