2.5 通信线路工程施工技术
2.5.1 通信线路工程通用施工技术

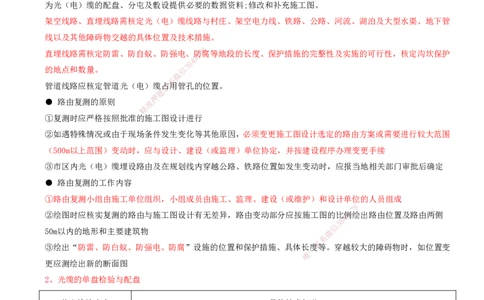

1、光（电）缆线路路由复测
各种敷设方式的光（电）缆线路路由复测均应根据设计核定的中继站站址位置，核定光（电）缆线路（或硅芯管
道）的路由走向及敷设方式、敷设位置、环境条件及配套设施的安装地点，核定和丈量线路路由的地面距离;
根据环境条件，初步确定接头位置;
为光（电）缆的配盘、分屯及敷设提供必要的数据资料;修改和补充施工图。
架空线路、直埋线路需核定光（电）缆线路与村庄、架空电力线、铁路、公路、河流、湖泊及大型水渠、地下管
线以及其他障碍物交越的具体位置及技术措施。
8
直埋线路需核定防雷、防自蚁、防强电、防1 7腐等地段的长度、保护措施的完整性及实施的可行性，核定沟坎保护
9
4
8
3
的地点和数量。 信
微
系
管道线路应核定管道光（电）缆联占用管孔的位置。
题
押
● 路由复测的原则 准
精
①复测时应严格按照批准的施工图设计进行
②如遇特殊情况或由于现场条件发生变化等其他原因，必须变更施工图设计选定的路由方案或需要进行较大范围
（500m以上范围）变动时，应与设计、建设（或监理）单位协定，并按建设程序办理变更手续
③市区内光（电）缆埋设路由及在规划线内穿越公路、铁路位置如发生变动时，应报当地相关部门审批后确定
● 路由复测的工作内容
①路由复测小组由施工单位组织，小组成员由施工、监理、建设（或维护）和设计单位的人员组成
8
7
②绘图时应核实复测的路由与施工图设计有无差异，路由变动部分应按施工图的比9例1绘出路由位置及路由两侧
4
8
3
信
50m以内的地形和主要建筑物 微
系
联
③绘出“防雷、防白蚁、防强电、防腐”设施的位置和保护措施、具体长一度等。穿越较大的障碍物时，如位置变
唯
更应测绘出新的断面图
2、光缆的单盘检验与配盘
单盘检验内容 具体技术细节
检查光缆盘有无变形，护板有无损伤，各种随盘资料是否齐全
开盘后应先检查光缆外皮有无损伤
外观检查
光缆端头密封是否完好、光缆端别（A.B端）标志正确明显
对经过检验的光缆应作记录，并在缆盘上做好标识
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
①光缆长度的复测
光电缆特性测试 ②光缆单盘损耗测量
③光纤后向散射信号曲线观察
④光缆内金属层间绝缘度检查

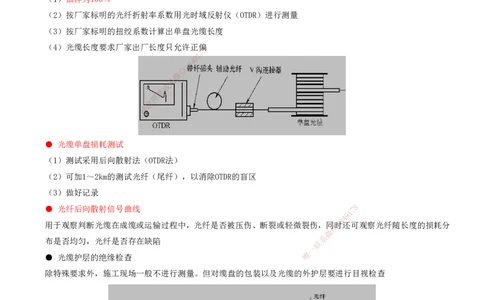

● 光缆长度的复测
（1）抽样为100％
（2）按厂家标明的光纤折射率系数用光时域反射仪（OTDR）进行测量
（3）按厂家标明的扭绞系数计算出单盘光缆长度
（4）光缆长度要求厂家出厂长度只允许正偏
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
● 光缆单盘损耗测试
（1）测试采用后向散射法（OTDR法）
（2）可加1～2km的测试光纤（尾纤），以消 除OTDR的盲区
（3）做好记录
● 光纤后向散射信号曲线
1
7 8
9
8
4
用于观察判断光缆在成缆或运输过程中，光纤是否被压伤、 断裂或轻微裂伤，同信时3还可观察光纤随长度的损耗分
微
布是否均匀，光纤是否存在缺陷 联
系
一
唯
● 光缆护层的绝缘检查
除特殊要求外，施工现场一般不进行测量。但对缆盘的包装以及光缆的外护层要进行目视检查
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
● 光缆配盘原则
√ 光缆配盘要在路由复测和单盘检验后，敷设之前进行
√ 配盘应以整个工程统一考虑以一个中继段为配置单元
√ 靠近局站侧的单盘光缆长度一般不应少于1km，并应选配光纤参数好的光缆
√ 配盘时应按规定长度预留，避免浪费，且单盘长度应选配合理，尽量做到整盘配置，减少接头

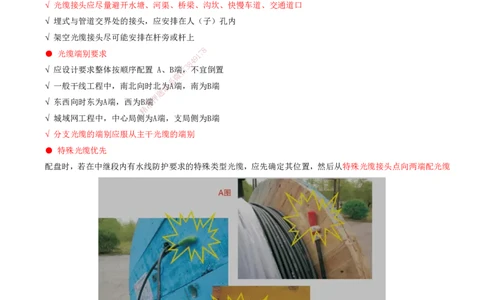

● 接头位置选择
√ 配盘时应考虑光缆接头点尽量安排在地势平坦、稳固和无水地带
√ 光缆接头应尽量避开水塘、河渠、桥梁、沟坎、快慢车道、交通道口
√ 埋式与管道交界处的接头，应安排在人（子）孔内
√ 架空光缆接头尽可能安排在杆旁或杆上
8
● 光缆端别要求 1 7
9
4
8
3
√ 应设计要求整体按顺序配置 A、B端信，不宜倒置
微
系
√ 一般干线工程中，南北向时北联为A端，南为B端
题
押
√ 东西向时东为A端，西为B准端
精
√ 城域网工程中，中心局侧 为A端，支局侧为B端
√ 分支光缆的端别应服从主干光缆的端别
● 特殊光缆优先
配盘时，若在中继段内有水线防护要求的 特殊类型光缆，应先确定其位置，然后从特殊光缆接头点向两端配光缆
8
1
7
9
8
4
信
3
微
系
联
一
唯
3、接头盒内光缆的接续
接头盒内光缆的接续包括光缆在接头盒内的安装、光纤接续、接续损耗的监测、余纤盘绕固定、接头盒的密封等
工作，直埋光缆一般还应在接头盒内安装监测尾缆。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
（1）光缆接头应处于合适的位置，光缆在接头盒内的安装位置应满足设计和接头盒说明书的要求。光缆金属构
件的连接方式应符合设计要求，一般在接头处不做电气连通。
（2）在进行光缆接续时，应保证光纤接续环境满足光纤熔接和光纤熔接机的工作条件要求，接续环境应避风、
防水、干燥、空气含尘量低、温度适宜，光缆接头点的自然环境条件不满足要求时，接续人员应采取措施，使接
续条件满足要求。
（3）接头盒内的余留光纤应按施工图设计或接头盒说明书的要求盘留、固定。光纤保护管应按规定的顺序固定
在光纤收容盘的同定槽内；盘留、固定的余留光纤在接头盒的光纤收容盘内应整齐、盘绕方向一致，盘绕半径应
≥30mm，并无挤压、不松动；带状光缆的光纤带不得有“S”弯。

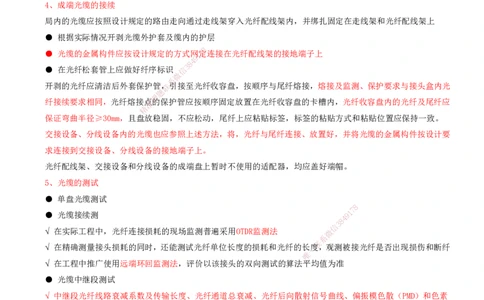

4、成端光缆的接续
局内的光缆应按照设计规定的路由走向通过走线架穿入光纤配线架内，并绑扎固定在走线架和光纤配线架上
● 根据实际情况开剥光缆外护套及缆内的护层
8
● 光缆的金属构件应按设计规定的方式网1 7定连接在光纤配线架的接地端子上
9
4
8
3
● 在光纤松套管上应做好纤序标识 信
微
系
开剥的光纤应清洁后外套保护管联，引接至光纤收容盘，按顺序与尾纤熔接，熔接及监测、保护要求与接头盒内光
题
押
纤接续要求相同，光纤熔接准点的保护管应按顺序固定放置在光纤收容盘的卡槽内，光纤收容盘内的光纤及尾纤应
精
保证弯曲半径≥30mm，且盘放 稳固，不应松动，尾纤上应粘贴标签，标签的粘贴方式和粘贴位置应保持一致。
交接设备、分线设备内的光缆也应参照上述方法，将，光纤与尾纤连接、放置好，并将光缆的金属构件按设计要
求连接到交接设备、分线设备的接地端 子上。
光纤配线架、交接设备和分线设备的成端 盘上暂时不使用的适配器，均应盖好端帽。
5、光缆的测试
● 单盘光缆测试
8
● 光缆接续测 9 1
7
8
4
信
3
√ 在实际工程中，光纤连接损耗的现场监测普遍采用OTDR监 测法 微
系
√ 在精确测量接头损耗的同时，还能测试光纤单位长度的损耗和 光纤的长一度
联
，观测被接光纤是否出现损伤和断纤
唯
√ 在工程中推广使用远端环回监测法，评价以该接头的双向测试的算 法 平均值为准
● 光缆中继段测试
√ 中继段光纤线路衰减系数及传输长度、光纤通道总衰减、光纤后向散射信号曲线、偏振模色散（PMD）和色素
色散测试和光缆对地绝缘（直埋部分）
测试内容 仪器仪表 竣工测试记录
中继段光纤线路衰减系数及传输长度 OTDR 中继段光纤线路衰减测试记录
光纤通道总衰减 光源和光功率计 中继段光纤通道总衰减测试记录
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
光纤后向散射曲线 OTDR 中继段光纤后向散射曲线
光纤偏振模色散和色度色散测试 偏振模测试仪 中继段光纤偏振模色散系数测试记录
光缆对地绝缘测试 高阻计、500伏兆欧表 光缆线路对地绝缘测试记录
2.5.2 架空线路工程施工技术
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
1、立杆
（一）电 杆洞深
电杆洞深 是根据电杆的
类别、现场 的土质以及项
目所在地 的负荷区决定
的
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
● 立电杆的基本要求
（1）直线线路的电杆位置应在线路路由中心线上。电杆中心与路由中心线的左右偏差不应大于50mm；除终端杆
以外，电杆本身应上下垂直
（2）角杆根部应在线路转角点内移，杆梢应向外倾斜
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
（3）终端杆的杆梢应向拉线侧倾斜100~200mm
8
1
7
9
8
4
信
3
微
系
联
一
唯
2、拉线
● 拉线程式的决定因素
拉线程式由杆路的负载、线路负荷、角深的大小、拉线的距高比等因素决定的
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
3、拉线安装的基本要求
（1）拉线地锚坑的深度，应根据拉线程式和现场土质情况确定，应满足设计要求或相关验收规范的规定。洞深
允许偏差应小于50mm
（2）标称距高比为1，不得小于0.75，不得大于1.25；
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
（3）一般地锚出土长度为300~600mm，允许偏差为50~100mm；拉线地锚的实际出土点与规定出土点之间的偏差应
≤50mm
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
（4）靠近电力设施及热闹市区的拉线，应根据设计规定加装绝缘子；人行道上易被行人触碰的拉线应设置拉线
标识，在距离地面高2.0m以下的拉线部分应用绝缘 材料保护
8
1
7
9
8
4
信
3
微
系
联
一
唯
4、避雷线及地线
在与10kV以上高压输电 线交越处，两侧木杆上的避
雷线安装应断开50mm间 隙。避雷线的地下延伸部分
应埋在离地面700mm以 下，延伸线的延长部分及接
地电阻应符合要求
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
5、架空吊线
（1）架空吊线程式应符合设计规定。按先上后下，先难后易的原则确定吊线的方位，一条吊线必须在杆路的同
8
一侧，不能左右跳。 1 7
9
4
8
3
信
微
系
联
题
押
准
精
8
（2）吊线距电杆顶的距离一般情况下应≥500mm，在特 殊情形下应≥250mm；原则上9 1架
7
设第一条吊线时，吊线宜
8
4
信
3
设在杆路的人行道（或有建筑物）侧 微
系
√ 同一杆路架设两层吊线时，同侧两层吊线间距应为400mm 一
联
唯
√ 两侧上下交替安装时，两侧的层间垂直距离应为200mm
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
（3）吊线在电杆上的坡度变更大于杆距的5%且小于10%时，应加装仰角辅助装置或俯角辅助装置
辅助装置的规格应与吊线一致。角深在5~25m的角杆应加装角杆吊线的辅助装置。
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
1
7
9
8
4
信
3
微
系
联
一
（4）吊线原始垂度应符合设计或规范要求。在20℃以下安装时， 允许偏唯差不大于标准垂度的10%；在20 ℃以上
安装时，允许偏差不大于标准垂度的5%；
（5）吊线在终端杆及角深大于25m的角杆上，应做终结；同层两条吊线在一根电杆上的两侧，在终端杆做成合手
终结。相邻杠档电缆吊线负荷不等或在负荷较大的线路终端杆前一根电杆应按设计要求做泄力杆，吊线在泄力杆
应做辅助终结。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
（6）相邻杠档电缆吊线负荷不等或在负荷较大的线路终端杆前一根电杆应按设计要求做泄力杆，吊线在泄力杆
应做辅助终结。
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
6、架空光（电）缆敷设
（1）光缆程式（外径）与挂钩型号的选用应符合要求；挂钩的搭扣方向应一致，托板不得脱落
（2）光缆的挂钩间距应为500mm，允许 偏差为±30mm，电杆两侧第一只挂钩应各距电杆250mm，允许偏差±20mm
（3）光（电）缆在电杆上应按设计或相关 验收规范标准做弯曲处理，伸缩弯在电杆的两侧的挂钩间下垂200mm
8
1
7
9
8
4
信
3
微
系
联
一
唯
7、架空光（电）缆的保护
（1）在雷电严重地带敷设架空光（电）缆时，应装设架空地线，分线设，备及用户终端应安装保护装置
（2）吊挂式架空吊线与电力线交越时规范：
√ 一般应从电力线的下方通过并保持设计规定的安全距离
√ 交越挡两侧的架空光（电）缆杆上地线在离地面高2.0m处断开50mm的放电间隔
√ 两侧电杆上的拉线应在离地高2.0m处加装绝缘子做电气断开
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
√ 与电力线交越部分的架空吊线应加套绝缘保护套
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
