2025环球网校一级建造师《通信与广电工程管理与实务》精讲班
第18讲
第1篇通信与广电工程技术
第2章通信与广电工程施工技术
2.6通信管道工程施工技术
章节目录 2024 2023 2022 2021 2020 2019
通信管道施工技术 4 1 1
人（手)孔与通道施工技术 10
2.6.1通信管道施工技术
通信管道按照其在通信管网中所处的位置和用途不同，可以分为进局管道、主干管道、中继管道、
分支管道和用户管道 5类。

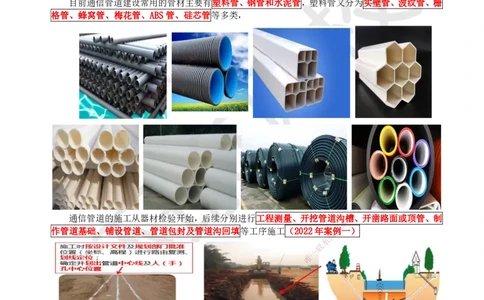

目前通信管道建设常用的管材主要有塑料管、钢管和水泥管，塑料管又分为实壁管、波纹管、栅
格管、蜂窝管、梅花管、ABS管、硅芯管等多类，
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
7
1
通信管道的施工从器材检验开始，后续分别进行工程测量、开挖管道沟4槽9、开凿路面或顶管、制
8
3
作管道基础、铺设管道、管道包封及管道沟回填等工序施工（2022年案信例一）
微
系
联
一
唯
扫码关注更多内容
第 1 页 共 10 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
1.工程测量
（1）直线管道自人（手）孔中心3m～5m处开始，沿管线每隔 20m～25m 设一桩（板），弯管道
的桩（板）应加密设置。
（2）桩点设置应牢固，顶部宜与地面平齐。

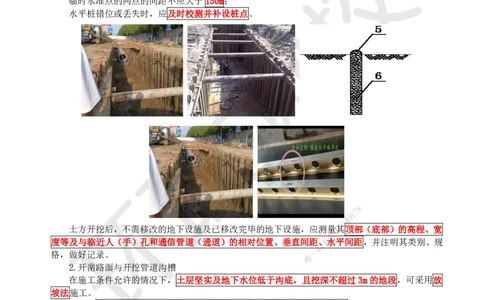

临时水准点的两点的间距不应大于 150m；
水平桩错位或丢失时，应及时校测并补设桩点。
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
9
1
7
8
4
土方开挖后，不需移改的地下设施及已移改完毕 的地下设施，应测量信其
3
顶部（底部）的高程、宽
微
度等及与临近人（手）孔和通信管道（通道）的相对位置 、垂直间距、系水平间距，并注明其类别、规
联
一
格，做好记录。
唯
2.开凿路面与开挖管道沟槽
在施工条件允许的情况下，土层坚实及地下水位低于沟底，且挖深不超过3m的地段，可采用放
坡法施工。
管道沟深度超过3m的地段，应增设0.4m宽的倒土平台或加大放坡系数。
开挖管道沟时，遇到下列地段，应支撑护土板：
（1）横穿车行道的管道沟；
扫码关注更多内容
第 2 页 共 10 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
（2）松软的回填土，以及瓦砾、砂土、级配砂石层等地段；
（3）沟的土质松软，且其深度低于地下水位的地段；
（4）施工现场条件所限无法采用放坡法施工而需要支撑护土板的地段；
（5）与其他管线平行较长，且相距较近的地段；
（6）施工图设计标明需要支撑护土板的地段。
在有积水地段挖掘管道沟时，应将水排放后再进行挖掘作业。
当挖深超过设计标高100mm时，应填铺灰土或级配砂石并夯实。
3.管道的地基与基础
1）地基的要求
➢ 无管道基础时，其沟底宽度等于管群每侧各200mm；
➢ 管道基础宽 630mm以下时，沟底宽度等于管群每侧各加 150mm；
➢ 管道基础宽 630mm以上时，沟底宽度等于管群每侧各加 300mm。

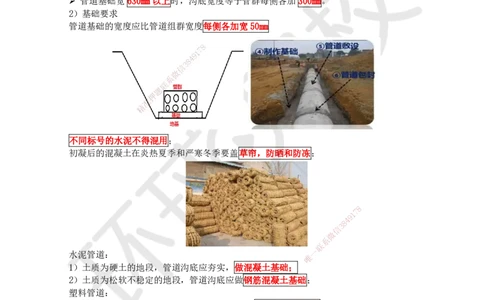

2）基础要求
管道基础的宽度应比管道组群宽度每侧各加宽50mm
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
不同标号的水泥不得混用 ；
初凝后的混凝土在炎热夏季和 严寒冬季要盖草帘，防晒和防冻；
8
1
7
9
8
4
信
3
微
系
联
一
水泥管道：
唯
1）土质为硬土的地段，管道沟底应夯实，做混凝土基础；
2）土质为松软不稳定的地段，管道沟底应做钢筋混凝土基础；
塑料管道：
1）土质为硬土的地段，管道沟底应夯实，回填 50mm细砂或细土；
2）土质较松软的地段，管道沟底应做混凝土基础，基础上回填 50mm细砂或细土；
3）土质松软不稳定地段，管道沟底应做钢筋混凝土基础，基础上应回填50mm细砂或细土，必要
时还应对管道进行混凝土包封；
4）土质为岩石、砾石、冻土地段，管道沟底应回填200mm细砂或细土。
5）塑料管道基础进入人（手）孔时，在墙体上的搭接长度不应小于140mm；
6）管道进入人孔或建筑物时，靠近人孔或建筑物侧应做不小于2m长的钢筋混凝土基础和包封。
扫码关注更多内容
第 3 页 共 10 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
4.铺设管道
1）一般规定
坡度宜为 3‰～5‰，不得小于 2.5‰。
进入人（手）孔前2m 范围内，多孔管之间应留 40～50mm 空隙，单孔实壁管之间应留 15～20mm
空隙，所有空隙应分层填实。设计有要求时，管群上方300mm 处应加警示标志
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精

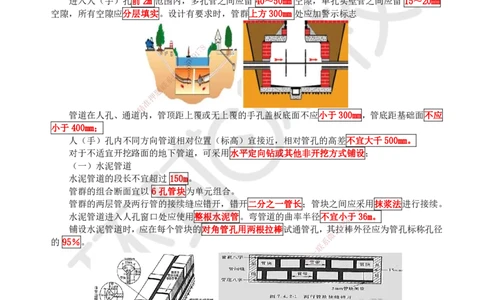

管道在人孔、通道内，管顶距上覆或无上覆的手孔盖板底面不应小于300mm，管底距基础面不应
小于400mm；
人（手）孔内不同方向管 道相对位置（标高）宜接近，相对管孔的高差不宜大千500mm。
对于不适宜开挖路面的地下管 道，可采用水平定向钻或其他非开挖方式铺设；
（一）水泥管道
水泥管道的段长不宜超过 150m。
管群的组合断面宜以 6孔管块为单元组 合。
管群的两层管及两行管的接续缝应错开，错开二分之一管长；管块之间应采用抹浆法进行接续。
8
水泥管道进入人孔窗口处应使用整根水泥管 。弯管道的曲率半径不宜小9于1
7
36m。
8
4
铺设水泥管道时，应在每个管块的对角管孔用两 根拉棒试通管孔，其信拉
3
棒外径应为管孔标称孔径
微
的 95％。 系
联
一
唯

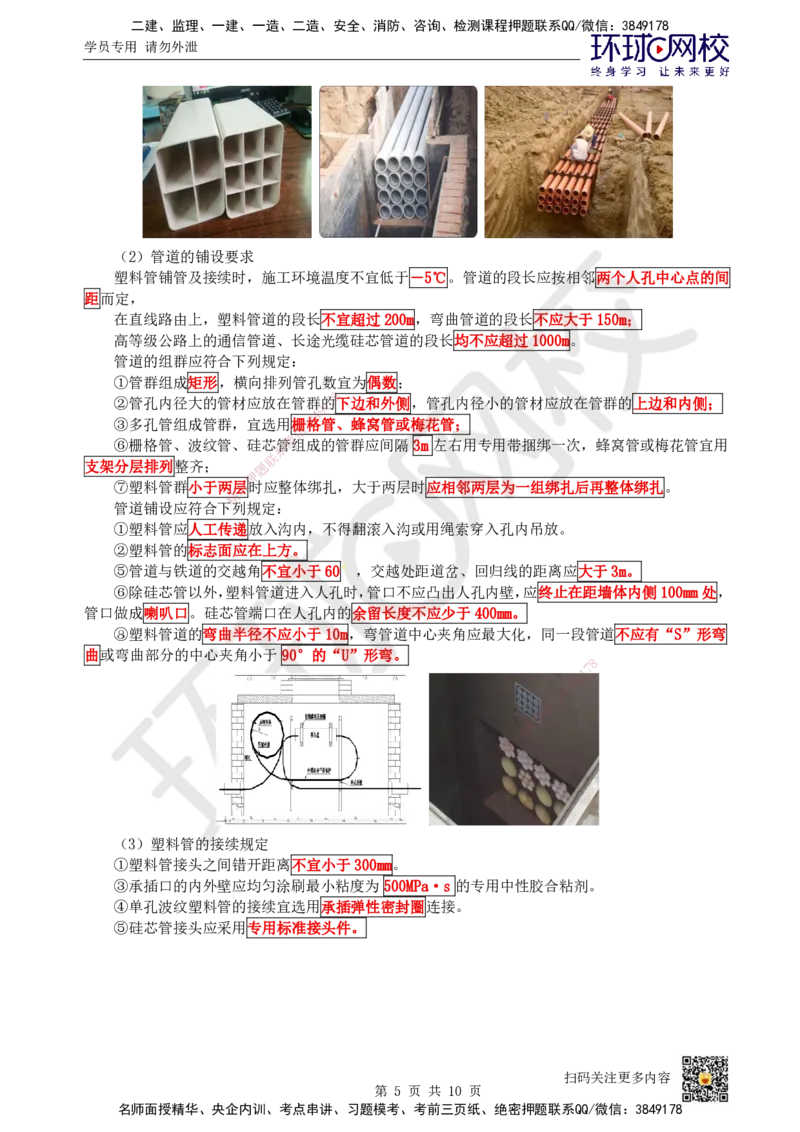

3）塑料管道的铺设规定
1.管道的选材
城区管道应选择塑料管，郊区和野外的长途光缆管道应选用硅芯管。
②正常温度选用 PVC-U塑料管，高寒用 HDPE塑料管；
③在鼠害、白蚁地区，选用具有防护能力的塑料管；
④采用定向钻孔方式铺设管道时，用 HDPE塑料管；
⑤非埋设地段使用的塑料管，应采取防老化和防机械损伤等保护措施。
扫码关注更多内容
第 4 页 共 10 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
（2）管道的铺设要求
塑料管铺管及接续时，施工环境温度不宜低于－5℃。管道的段长应按相邻两个人孔中心点的间
距而定，
在直线路由上，塑料管道的段长不宜超过200m，弯曲管道的段长不应大于150m；
高等级公路上的通信管道、长途光缆硅芯管道的段长均不应超过1000m。
管道的组群应符合下列规定：
①管群组成矩形，横向排列管孔数宜为偶数；
8
②管孔内径大的管材应放在管群1的7下边和外侧，管孔内径小的管材应放在管群的上边和内侧；
9
4
8
③多孔管组成管群，宜选用栅3格管、蜂窝管或梅花管；
信
微
⑥栅格管、波纹管、硅芯系管组成的管群应间隔 3m 左右用专用带捆绑一次，蜂窝管或梅花管宜用
联
支架分层排列整齐； 题
押
⑦塑料管群小于两层准时应整体绑扎，大于两层时应相邻两层为一组绑扎后再整体绑扎。
精
管道铺设应符合下列规定：
①塑料管应人工传递放入沟内，不得翻滚入沟或用绳索穿入孔内吊放。
②塑料管的标志面应在上 方。
⑤管道与铁道的交越角不宜小 于60°，交越处距道岔、回归线的距离应大于3m。
⑥除硅芯管以外，塑料管道进入人 孔时，管口不应凸出人孔内壁，应终止在距墙体内侧100mm处，
管口做成喇叭口。硅芯管端口在人孔内的 余留长度不应少于400mm。
⑧塑料管道的弯曲半径不应小于10m， 弯管道中心夹角应最大化，同一段管道不应有“S”形弯
曲或弯曲部分的中心夹角小于 90°的“U”形弯。
8
1
7
9
8
4
信
3
微
系
联
一
唯

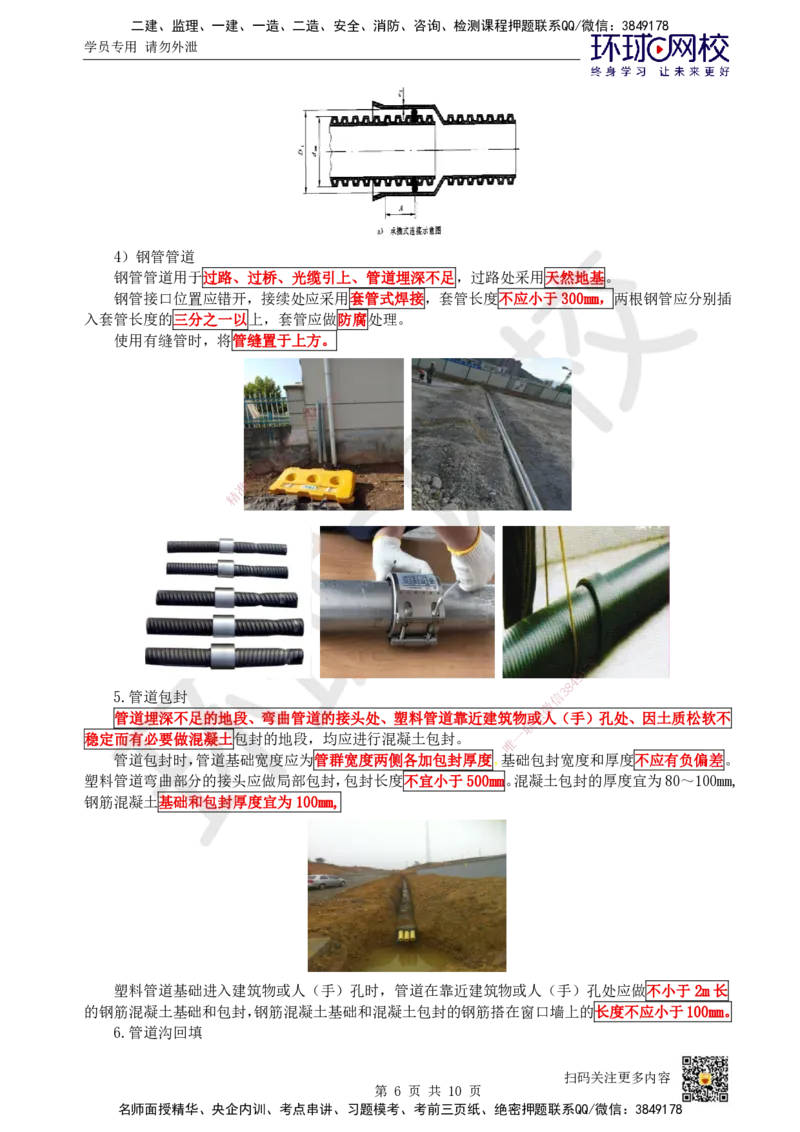

（3）塑料管的接续规定
①塑料管接头之间错开距离不宜小于300mm。
③承插口的内外壁应均匀涂刷最小粘度为 500MPa·s 的专用中性胶合粘剂。
④单孔波纹塑料管的接续宜选用承插弹性密封圈连接。
⑤硅芯管接头应采用专用标准接头件。
扫码关注更多内容
第 5 页 共 10 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
4）钢管管道
钢管管道用于过路、过桥、光缆引上、管道埋深不足，过路处采用天然地基。
钢管接口位置应错开，接续处应采用套管式焊接，套管长度不应小于300mm，两根钢管应分别插
入套管长度的三分之一以上，套管应做防腐处理。
使用有缝管时，将管缝置于上方。
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
9
1
7
8
4
5.管道包封 信
3
微
管道埋深不足的地段、弯曲管道的接头处、塑料管道 靠近建筑物或系人（手）孔处、因土质松软不
联
一
稳定而有必要做混凝土包封的地段，均应进行混凝土包封。
唯
管道包封时，管道基础宽度应为管群宽度两侧各加包封厚度 ，基础包封宽度和厚度不应有负偏差。
塑料管道弯曲部分的接头应做局部包封，包封长度不宜小于500mm。混凝土包封的厚度宜为80～100mm,
钢筋混凝土基础和包封厚度宜为100mm,
塑料管道基础进入建筑物或人（手）孔时，管道在靠近建筑物或人（手）孔处应做不小于2m长
的钢筋混凝土基础和包封，钢筋混凝土基础和混凝土包封的钢筋搭在窗口墙上的长度不应小于100mm。
6.管道沟回填
扫码关注更多内容
第 6 页 共 10 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
回填应在管道施工内容按顺序完成，并经 24h养护和隐蔽工程检验合格后进行。回填土符合规定：
（1）在管道两侧和顶部 300mm 范围内，应采用细砂或过筛细土回填，不应含有直径大于50mm
砾石、碎砖等坚硬物；
（2）管道两侧应同时进行回填并分层夯实，每层回填土厚度应为 150mm；
（3）管道顶部 300mm 以上回填应分层夯实，每层回填土厚度应为 300mm。
对于挖明沟穿越道路的管道沟回填，在市内主干道路的回填土应夯实后，与路面平齐；
市内一般道路的回填土应夯实后，高出路面 50mm～100mm。
在郊区土地上的回填土，可高出地表 150mm ～ 200mm。

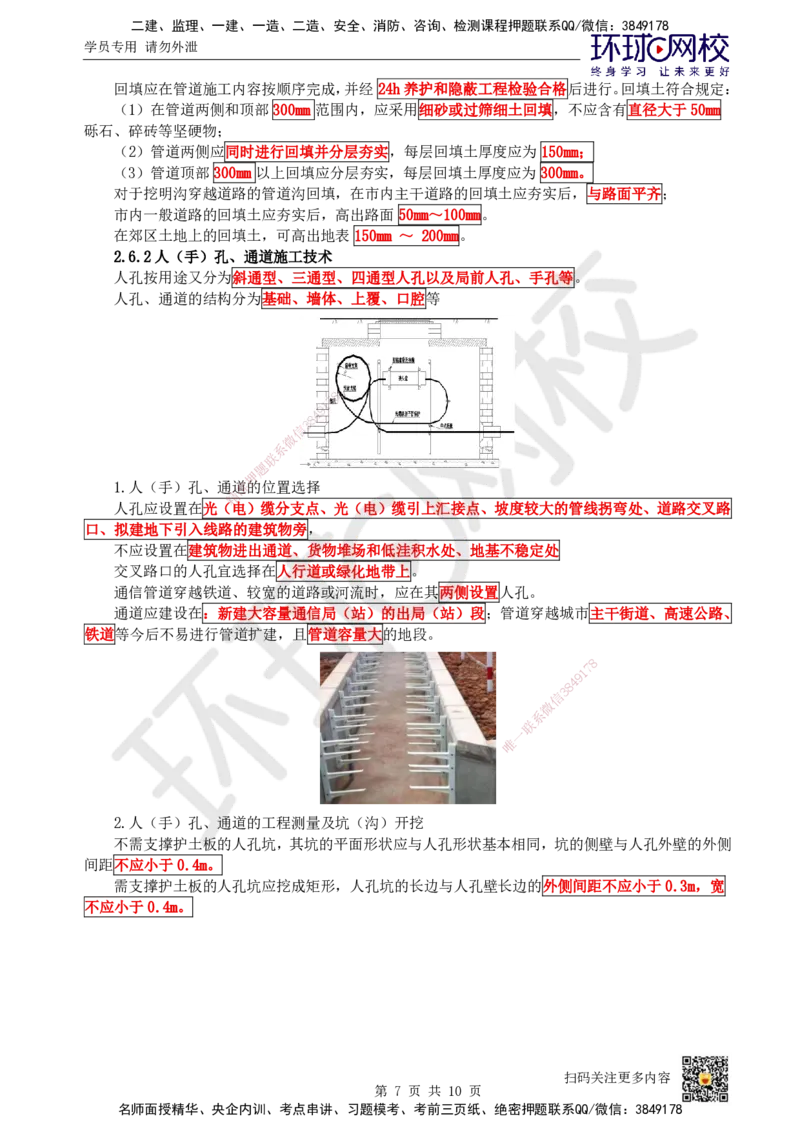

2.6.2人（手）孔、通道施工技术
人孔按用途又分为斜通型、三通型、四通型人孔以及局前人孔、手孔等。
人孔、通道的结构分为基础、墙体、上覆、口腔等
8
7
1
9
4
8
3
信
微
系
联
题
押
1.人（手）孔、通道准的位置选择
精
人孔应设置在光（电）缆分支点、光（电）缆引上汇接点、坡度较大的管线拐弯处、道路交叉路
口、拟建地下引入线路的建筑物旁，
不应设置在建筑物进出通 道、货物堆场和低洼积水处、地基不稳定处
交叉路口的人孔宜选择在人行 道或绿化地带上。
通信管道穿越铁道、较宽的道路 或河流时，应在其两侧设置人孔。
通道应建设在：新建大容量通信局（ 站）的出局（站）段；管道穿越城市主干街道、高速公路、
铁道等今后不易进行管道扩建，且管道容量 大的地段。
8
1
7
9
8
4
信
3
微
系
联
一
唯

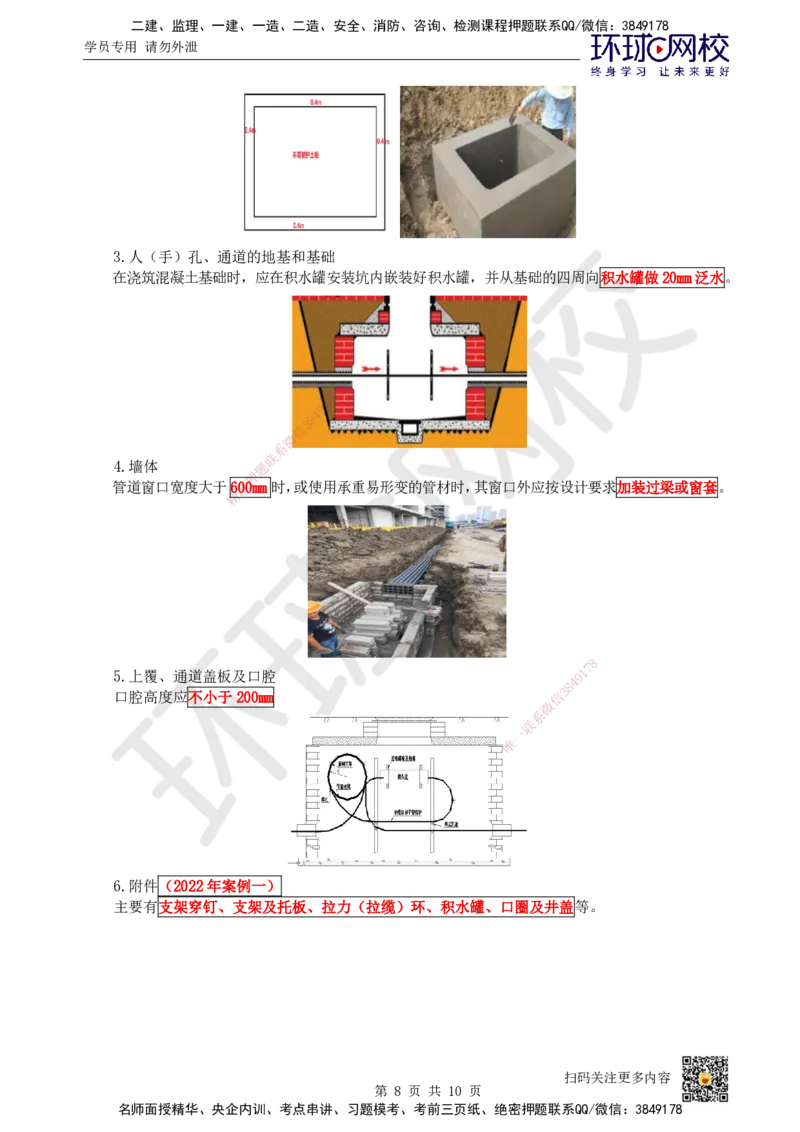

2.人（手）孔、通道的工程测量及坑（沟）开挖
不需支撑护土板的人孔坑，其坑的平面形状应与人孔形状基本相同，坑的侧壁与人孔外壁的外侧
间距不应小于0.4m。
需支撑护土板的人孔坑应挖成矩形，人孔坑的长边与人孔壁长边的外侧间距不应小于0.3m，宽
不应小于0.4m。
扫码关注更多内容
第 7 页 共 10 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
3.人（手）孔、通道的地基和基础
在浇筑混凝土基础时，应在积水罐安装坑内嵌装好积水罐，并从基础的四周向积水罐做20mm泛水。
8
7
1
9
4
8
3
信
微
系
联
4.墙体 题
押
管道窗口宽度大于6准00mm时，或使用承重易形变的管材时，其窗口外应按设计要求加装过梁或窗套。
精
8
5.上覆、通道盖板及口腔 9 1
7
8
4
口腔高度应不小于200mm 信
3
微
系
联
一
唯

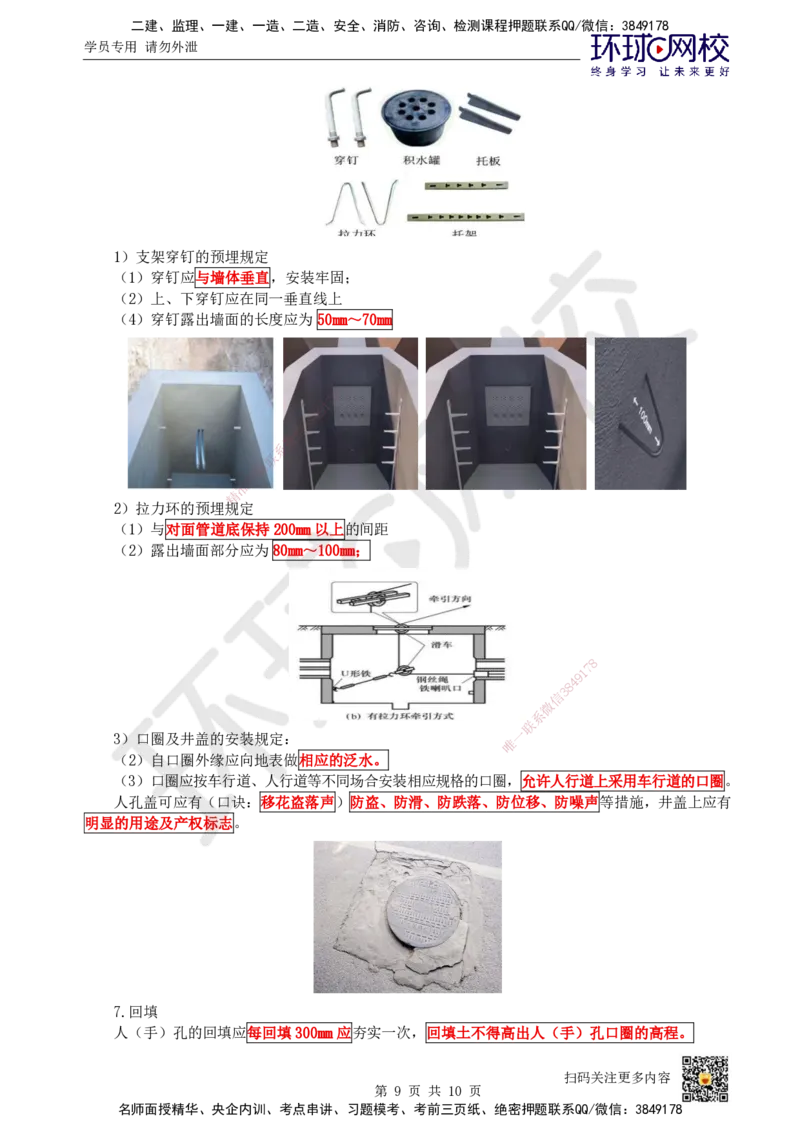

6.附件（2022年案例一）
主要有支架穿钉、支架及托板、拉力（拉缆）环、积水罐、口圈及井盖等。
扫码关注更多内容
第 8 页 共 10 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
1）支架穿钉的预埋规定
（1）穿钉应与墙体垂直，安装牢固；
（2）上、下穿钉应在同一垂直线上
（4）穿钉露出墙面的长度应为 50mm～70mm
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
2）拉力环的预埋规定
（1）与对面管道底保持200mm以上的间距
（2）露出墙面部分应为 80mm～100mm；
8
1
7
9
8
4
信
3
微
系
联
一
3）口圈及井盖的安装规定：
唯
（2）自口圈外缘应向地表做相应的泛水。
（3）口圈应按车行道、人行道等不同场合安装相应规格的口圈，允许人行道上采用车行道的口圈。
人孔盖可应有（口诀：移花盗落声）防盗、防滑、防跌落、防位移、防噪声等措施，井盖上应有
明显的用途及产权标志。
7.回填
人（手）孔的回填应每回填300mm应夯实一次，回填土不得高出人（手）孔口圈的高程。
扫码关注更多内容
第 9 页 共 10 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄

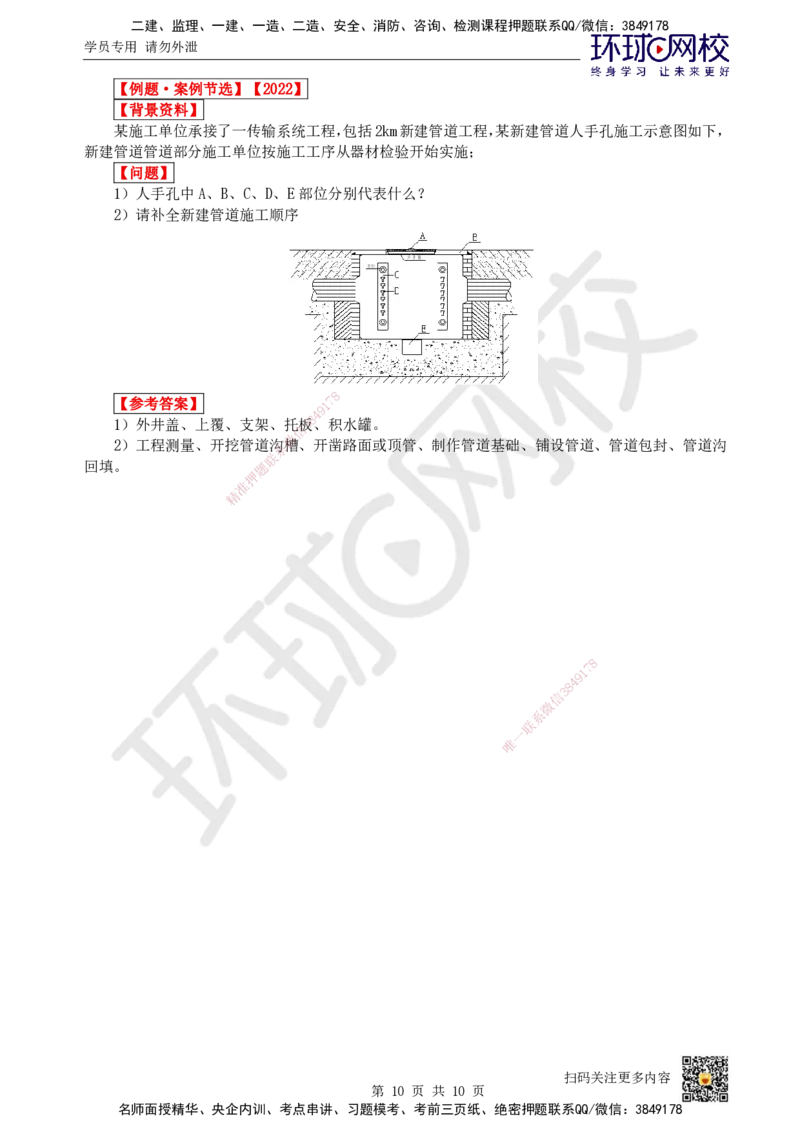

【例题·案例节选】【2022】
【背景资料】
某施工单位承接了一传输系统工程，包括2km新建管道工程，某新建管道人手孔施工示意图如下，
新建管道管道部分施工单位按施工工序从器材检验开始实施；
【问题】
1）人手孔中A、B、C、D、E部位分别代表什么？
2）请补全新建管道施工顺序
8
【参考答案】 1 7
9
4
8
1）外井盖、上覆、支架、托板3、积水罐。
信
微
2）工程测量、开挖管道沟系槽、开凿路面或顶管、制作管道基础、铺设管道、管道包封、管道沟
联
回填。 题
押
准
精
8
1
