2016 年辽宁省本溪市中考物理真题及答案
一、单选题
1．下列数据最接近实际的是（ ）
A．教室内日光灯正常发光的电流约为40A
B．中考物理试卷的重力约为2N
C．学生常用刻度尺的分度值约为10cm
D．中学生的正常体温约为37℃

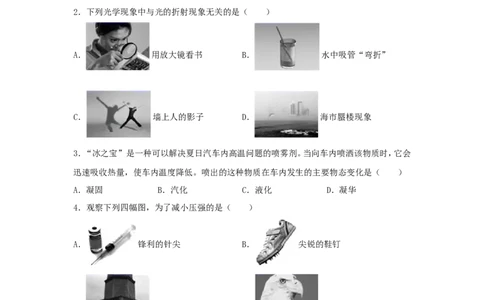

2．下列光学现象中与光的折射现象无关的是（ ）
A． 用放大镜看书 B． 水中吸管“弯折”
C． 墙上人的影子 D． 海市蜃楼现象
3．“冰之宝”是一种可以解决夏日汽车内高温问题的喷雾剂。当向车内喷洒该物质时，它会
迅速吸收热量，使车内温度降低。喷出的这种物质在车内发生的主要物态变化是（ ）
A．凝固 B．汽化 C．液化 D．凝华
4．观察下列四幅图，为了减小压强的是（ ）
A． 锋利的针尖 B． 尖锐的鞋钉
C． 宽大的塔基 D． 锐利的鹰嘴
5．如图所示，在实验室里的小女孩手摸几万伏的高压放电球，她神态自若、长发飞扬。关于这
一场景，下列说法正确的是（ ）A．几万伏电压没有超出人体的安全电压
B．她的身体属于绝缘体
C．她神态自若是因为双脚站在了绝缘体上
D．她长发飞扬是因为异种电荷相互排斥

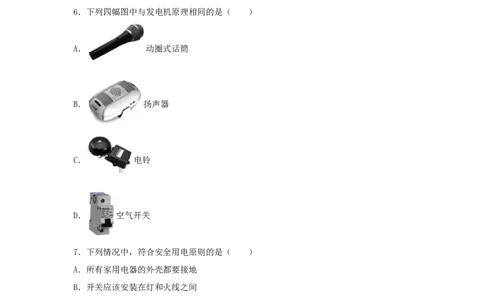

6．下列四幅图中与发电机原理相同的是（ ）
A． 动圈式话筒
B． 扬声器
C． 电铃
D． 空气开关
7．下列情况中，符合安全用电原则的是（ ）
A．所有家用电器的外壳都要接地
B．开关应该安装在灯和火线之间
C．使用试电笔时手应接触笔尖金属体
D．家用电器着火时，应该迅速用水来灭火
8．如图所示，工人用250N的拉力，在10s内将重为400N的物体A匀速提升4m，若不计绳重
及摩擦，下列说法正确的是（ ）A．工人向右移动的速度为0.4 m/s
B．工人对滑轮组做的功为1600J
C．滑轮组对物体A做功的功率为200W
D．此滑轮组的机械效率为80%
二、多选题

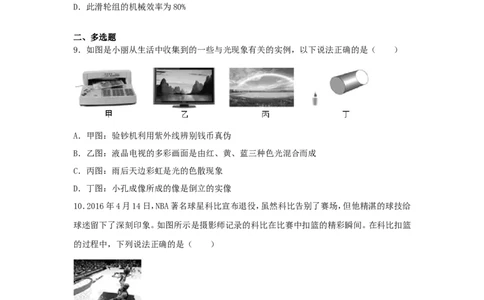

9．如图是小丽从生活中收集到的一些与光现象有关的实例，以下说法正确的是（ ）
A．甲图：验钞机利用紫外线辨别钱币真伪
B．乙图：液晶电视的多彩画面是由红、黄、蓝三种色光混合而成
C．丙图：雨后天边彩虹是光的色散现象
D．丁图：小孔成像所成的像是倒立的实像
10．2016年4月14日，NBA著名球星科比宣布退役，虽然科比告别了赛场，但他精湛的球技给
球迷留下了深刻印象。如图所示是摄影师记录的科比在比赛中扣篮的精彩瞬间。在科比扣篮
的过程中，下列说法正确的是（ ）
A．科比起跳时，脚对地面的压力和地面对脚的支持力是平衡力
B．科比起跳后运动状态不变
C．科比扣篮时对篮球做了功
D．篮球自由下落过程中，重力势能转化为动能
11．如图所示，水平桌面上放着一个装有适量水的圆柱形容器，水面上漂浮着一个小桶，桶底
用细线吊着金属球；若将细线剪断后，金属球下沉到容器底部，细线剪断前相比，下列说法正确的是（ ）
A．金属球受到的浮力不变
B．小桶下表面受到水的压力不变
C．容器底受到水的压强变小
D．容器对桌面的压强变小

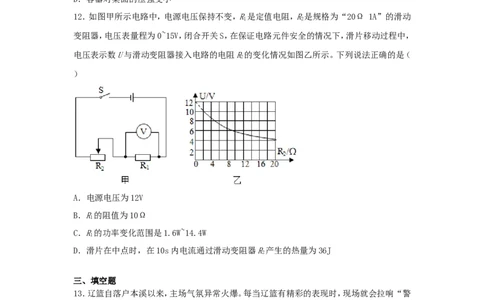

12．如图甲所示电路中，电源电压保持不变，R是定值电阻，R是规格为“20Ω 1A”的滑动
1 2
变阻器，电压表量程为0~15V，闭合开关S，在保证电路元件安全的情况下，滑片移动过程中，
电压表示数U与滑动变阻器接入电路的电阻R的变化情况如图乙所示。下列说法正确的是（
2
）
A．电源电压为12V
B．R的阻值为10Ω
1
C．R的功率变化范围是1.6W~14.4W
1
D．滑片在中点时，在10s内电流通过滑动变阻器R产生的热量为36J
2
三、填空题
13．辽篮自落户本溪以来，主场气氛异常火爆。每当辽篮有精彩的表现时，现场就会拉响“警
报”。“警报”声是由扬声器的锥形纸盆______产生的，通过______传到球员耳中，“警
报”声还可以传递______（选填“信息”或“能量”），激励辽篮战胜对手。
14．如图所示为太阳能飞机，它的机翼上方是圆弧形的太阳能电池板。圆弧形设计可以使机
翼上方空气流速快压强______，使飞机受到向上的升力；太阳能电池板能为飞机提供动力能
源，太阳能属于______（选填“可再生”或“不可再生”）能源；太阳能飞机和地面间的通讯
是通过______（选填“电磁波”或“超声波”）来进行的。15．如图所示是一种新产品“55度杯”。它的神奇之处在于将开水倒入杯中摇晃几下，就会
迅速变成可以饮用的约55℃的水，剩下的水在杯中又可以长时间保持这个温度。这是因为在
杯的夹层中有一种叫变相金属的物质，在遇到高温时发生______变成液态，吸收热量；在温
度降低时发生______放出热量（以上两空均填物态变化名称），这样就可以利用______的方
式改变杯中水的内能。
16．小亮自制的轮船模型如图所示，用蜡烛给小玻璃瓶中的水加热，一会儿就向外喷出气体
推动小船前进，小船由静止变为运动，说明力可以改变物体的______；向后喷气小船却能向
前运动，是因为物体间力的作用是______的；小船前进过程中的能量转化情况和汽油机
______冲程相同。
17．在如图所示电路中，电源电压不变，只闭合开关S，R和R是______联的，再断开S，闭合
3 1 2 3
开关S、S，电流表示数______，电压表示数______（后两空均选填“变大”、“变小”或
1 2
“不变”）。
18．如图所示是电暖气和暖宝。它们都是利用电流的______来工作的，不同的是电暖气充入
的是比热容小的液体，是为了通电后升温速度______（选填“快”或“慢”）；而暖宝要充入
比热容大的液体，是为了使它在一次通电加热后可以放出更______（选填“多”或“少”）的热量。
19．如图所示是小新家的电能表，根据所给参数他家同时使用的用电器总功率不能超过
_____W．小新点亮一盏“220V 40W”的电灯（其它用电器均未工作），当电灯正常工作15min
时，电能表的转盘转30转，则每消耗1kW•h的电能，电能表转盘转_____转．小新将灯关掉，
把额定电压为220V的电水壶单独接入电路，电能表的转盘转30转，只用了30s，该电水壶的
功率是_____W．
20．小玲家卫生间的竖直墙壁上，有一个双面带有小皮碗的橡胶小手，上面还吸着一块香皂，
如图所示。请你回答下列问题：
(1)靠近香皂能闻到香味是一种什么现象______？
(2)小手为什么能吸住墙壁和香皂______？
(3)小手受到墙壁的摩擦力方向______？
四、综合题
21．2016年8月，由中国原创发明的新型公交“巴铁”将进行试运行。如图所示，它上层载客，
下层镂空，不影响其他小型车辆的行驶，且具有速度快、运行平稳等优点。“巴铁”运行速度
快，车上的乘客会感觉周围同向行驶的小汽车向后运动，这时乘客选择的参照物是______
（选填“自己”或“地面”）；“巴铁”运行平稳，可以有效避免乘客由于身体具有______而
造成的伤害。五、实验题
22．小东发现爸爸的电动剃须刀闭合开关时，指示灯亮，同时刀头转动。他取出电池，对调两
极重新安装，再闭合开关，发现指示灯不亮，而刀头反向转动。经过思考得出：指示灯不亮是
因为它是具有______ 性的发光二极管。刀头反向转动是因为内部电动机线圈受力方向和
______ 方向有关，发光二极管和电动机在电路中是______ 联的。
23．小楠在利用如图甲所示的实验装置“探究冰熔化时温度的变化规律”实验中：
(1)将部分碎冰加入试管中，加热前观察到温度计的示数如图甲所示，示数为______℃；
(2)小楠将所测数据绘制成图象如图乙所示，由图象可知冰是______（选填“晶体”或“非
晶体”）；
(3)小楠又继续加热一段时间，观察到______（选填“试管”、“烧杯”或“试管和烧杯”）
中的水发生了沸腾现象，温度计示数不再变化；
(4)小楠经过思考得出：水沸腾的条件是①______；②______。
24．斜面是物理学常用的实验器材，利用它可以完成许多实验，例如：
(1)如图甲所示，将棉布铺在水平木板上，让小球在斜面上由静止滚下，观察小球运动的距离；
去掉木板上的棉布，把小球放在斜面______由静止滚下，观察到小球运动的距离更远。推理
得出：运动物体不受力时将______；
(2)在木板上放一个木块。如图乙所示，让小球从斜面上不同高度由静止滚下，观察木块被撞
击后在木板上移动的______，可以得出：其他条件一定，运动物体的______越大，动能越大。木块在两次被撞击移动过程中受到的摩擦力大小______（选填“相同”或“不同”）。若还
想探究影响动能大小的另一个因素，就需要两个______不同的小球，才能顺利完成实验。
25．小勇看到自己离镜子越远，像越小。于是用如图甲所示的装置，探究物体远离平面镜时，
像的大小如何变化。
(1)小勇选取了两个外形相同的蜡烛A和B，将蜡烛A放在薄玻璃板前点燃，小勇应在蜡烛
______（选填“A”或“B”）的一侧观察，同时移动蜡烛B，使它和蜡烛A的像______；
(2)将蜡烛A向左移动，重复上述实验过程，得到了相同的实验结果。得出：物体远离平面镜
时，所成像的大小______（选填“变大”、“变小”或“不变”）；
(3)小勇又找来一些实验器材，想继续探究物体远离凸透镜时，光屏上像的大小如何变化。
①他将点燃的蜡烛、凸透镜、光屏调节到图乙所示的位置时，光屏上出现清晰的像，所成的像
是______（选填“放大”、“缩小”或“等大”）的烛焰的像；
②保持凸透镜的位置不变，将蜡烛向左移动一段距离，移动光屏直到光屏上再一次出现清晰
的像，对比两次光屏上像的大小得出：物体远离凸透镜时，光屏上所成的像变______（选填
“大”或“小”）；
(4)小勇将蜡烛继续向左移动，保持凸透镜和光屏的位置不变，在蜡烛和凸透镜之间放置了
一个度数合适的眼镜，光屏上也得到了清晰的像，他放置的应该是______（选填“近视眼镜”或“远视眼镜”）。
26．在学完密度知识后，小强想利用天平和量筒测量粉笔的密度。
（1）小强将天平放在水平桌面上，把游码移至标尺左端________处，发现指针在分度盘中线
的右侧，他将平衡螺母向________（选填“左”或“右”）调节，直至天平横梁平衡；
（2）他找来几根粉笔头，用天平测量它们的质量，天平平衡时盘中的砝码和游码对应的位置
如图甲所示，这些粉笔头的质量是________g；
（3）他将适量水倒入量筒中，读出水的体积。将这些粉笔头放入量筒中，发现它们先是漂浮并
冒出气泡，然后慢慢下沉继续冒出气泡。老师告诉他这是由于粉笔疏松多孔并具有吸水性造
成的。如果用这种方法测量粉笔头体积，会导致密度的测量结果________（选填“偏大”或
“偏小”）；
（4）为了更加准确的测出粉笔头的体积，他把所有吸饱水的粉笔取出，放入装有25 mL水的
量筒中，液面对应的示数如图乙所示，粉笔头的体积是________cm3，粉笔的密度为ρ ＝
粉笔
________g/cm3；
（5）小强又利用已知密度的粉笔和量筒测出了果汁的密度，请你根据他的实验步骤写出果汁
的密度表达式；
①在量筒中倒入适量果汁，读出液面对应的示数为V；
1
②将一根粉笔用保鲜膜包好，放入量筒中，粉笔漂浮（如图丙所示），读出液面对应的示数为
V；
2
③利用细长针将粉笔完全压入果汁中（如图丁所示），读出液面对应的示数为V；
3
④果汁密度的表达式为ρ ＝________（用字母表示，ρ 已知）。
果汁 粉笔
27．在“测定小灯泡正常发光时的电阻”的实验中，琪琪和航航设计的电路如图甲所示，电
源电压恒为4.5 V，小灯泡的额定电压为2.5 V。琪琪的实验过程如下：(1)她调节滑动变阻器，发现当电压表的示数为2.5 V时，小灯泡不能正常发光，而航航发现
了问题，于是继续向______（选填“左”或“右”）端调节滑动变阻器，使电压表的示数为
______V时，小灯泡才正常发光。若此时通过小灯泡的电流如图乙所示，电流为______A，小灯
泡正常发光的电阻为______Ω；
(2)琪琪将导线cd的d端改接到小灯泡a端，重新测量小灯泡正常发光的电阻，闭合开关她
发现电压表的指针________，原因是____________________；
(3)她俩重新选择实验器材，不用电压表就测出了I ＝0.3 A的小灯泡的额定功率，设计的
额
电路图如图丙所示，请你将下列实验步骤补充完整，并计算出小灯泡的额定功率（电源电压
恒定且未知，滑动变阻器的最大阻值为30 Ω）：
①将滑动变阻器的电阻调到最大，开关S闭合，S________（选填“闭合”或“断开”），读
1
出电流表的示数为0.2 A，则电源电压为________V；
②开关S闭合，S________（选填“闭合”或“断开”），调节滑动变阻器的滑片使电流表的
1
示数为________A时，小灯泡正常发光；
③开关S、S 均闭合，滑动变阻器的滑片________，读出电流表的示数为0.4 A；
1
④小灯泡额定功率P ＝________ W。
额
六、作图题
28．如图所示，一条光线经凸透镜折射后，再经平面镜反射恰好经过A点。请在图中画出A点
在平面镜中的像A′、及经凸透镜折射后的折射光线和经平面镜反射后的反射光线。
29．如图甲所示的自拍杆可看成一个杠杆，其简化示意图如图乙所示，O点是支点，请在乙图中画出杠杆静止在此位置时，作用在A点的最小动力F、作用在B点的阻力F和阻力臂l。
1 2 2
30．如图甲所示是一个磁悬浮地球仪，图乙是其内部结构示意图，地球仪内部的条形磁体上
端为S极，其下方的底座中有一个电磁铁，通过磁极间的相互作用使地球仪悬浮在空中，请
在乙图中标出开关闭合后，电磁铁的N极、电磁铁线圈中的电流方向、电源的正极______。
七、计算题
31．如图甲所示是某品牌电炖盅，它能够先用400W的功率将食物加热，达到一定温度时，温
控开关会自动改变为较低的功率缓慢加热，直至沸腾，这有利于锁住食物营养成分．其简化
电路图如图乙所示，电源电压为220V，R =363Ω，R、R均为加热电阻，开关S 为温控开关．
2 1 2 1
求：
（1）电阻R的阻值；
1
（2）温控开关自动改变后，电炖盅的功率；
（3）电炖盅把质量为2kg、20℃的汤加热20min时，温控开关自动改变功率，这时汤的温度是
多少?[不计热量损失,c =4.0×103J/（kg▪℃）
汤
32．如图所示是一辆装载货物的叉车，空车的质量为2.5t，叉车轮胎和地面接触的总面积为0.2m2，车上货物的质量为860kg，求：（g取10N/kg，q ＝4.3×107J/kg）
柴油
(1)空车静止在水平地面上时，对地面的压强______；
(2)若叉车水平匀速行驶500m，将货物运到货场，叉车的输出功率为10kW，行驶过程中受到
的阻力为2000N，则叉车到达货场需要用多长时间______？
(3)到达货场后，叉车要将货物提高3m放到货架上，若发动机需要消耗柴油2g，则在这一过
程中，叉车发动机抬高货物时的效率是多少______？参考答案
1．D
【解析】
【分析】
【详解】
A．教室中日光灯工作时的电流大约为0.2A，故A不符合题意；
B．中考物理试卷的重力比较小，大约为0.02N，故B不符合题意；
C．学生常用刻度尺的分度值约为1mm，故C不符合题意；
D．人体正常体温在37℃左右，故D符合题意。
故选D。
2．C
【解析】
【分析】
【详解】
A．用放大镜看书，属于凸透镜成像，属于光的折射现象，故A不符合题意；
B．从水吸管子上反射的光从水中斜射入空气中时，发生折射，折射光线远离法线，当人逆着
折射光线的方向看时，看到的是吸管的虚像，比实际位置偏高，所以感觉“弯折”，故B不符
合题意；
C．墙上人的影子，是光的直线传播形成的，故C符合题意；
D．海市蜃楼现象，是光的折射现象，故不符合题意。
故选C。
3．B
【解析】
【分析】
【详解】
当向车内喷洒液态的喷雾剂“冰之宝”时，它会迅速汽化为气态，汽化时吸收大量的热量，
使车内温度降低，物态由液变气，故为汽化，故B符合题意。
故选B。
4．C
【解析】
【分析】
【详解】
学科网（北京）股份有限公司A．锋利的针尖，是在压力一定时，通过减小受力面积来增大压强；故A不合题意；
B．尖锐的鞋钉，是在压力一定时，通过减小受力面积来增大压强；故B不合题意；
C．宽大的塔基，是在压力一定时，通过增大受力面积来减小压强，故C符合题意；
D．锐利的鹰嘴，是在压力一定时，通过减小受力面积来增大压强；故D不合题意。
故选C。
5．C
【解析】
【分析】
【详解】
A．对人体安全的电压是不高于36V，几万伏电压超出人体的安全电压，故A错误；
B．人体属于导体，故B错误；
C．人站在绝缘体上，人体与大地构不成了闭合电路，没有电流流过人体，不会发生触电事故。
故C正确；
D．她长发飞扬是因为同种电荷相互排斥，故D错误。
故选C。
6．A
【解析】
【分析】
【详解】
发电机的制作原理是电磁感应现象。
A．动圈式话筒是把声信号转变成电信号的，声信号的振动带动线圈在磁场中振动产生电流，
是电磁感应现象原理，故A符合题意；
B．扬声器把电信号转化为声信号，利用通电导体在磁场中受力原理，故B不符合题意；
C．电铃通电时，其内部的电磁铁具有磁性，利用了电流的磁效应原理，故C不符合题意；
D．空气开关中有电磁铁，电磁铁是利用电流的磁效应的原理来工作的，故D不符合题意。
故选A。
7．B
【解析】
【分析】
【详解】
A．电磁炉、电视机、吹风机、音响等是不用接地的，它位的外壳是塑料，在电器漏电时不会伤
人，而空调、热水器、洗衣机这类电器外壳是金属，漏电时会对人体造成伤害，故A选项不符
学科网（北京）股份有限公司合题意；
B．开关应该安装在火线和灯之间，保证开关断开时，灯完全断电，故B选项符合题意；
C．使用试电笔时应该接触笔尾金属体，而不是笔尖金属体，故C选项不符合题意；
D．家用电器着火了，应该用干粉灭火器，不能用水灭火 ，故D选项不符合题意。
故选择B。
8．D
【解析】
【分析】
【详解】
A．物体升高的速度
v = =0.4m/s
物
由图可知，n=2，工人向右移动的速度（即拉力端移动速度）
v=2v =2×0.4m/s=0.8m/s
物
故A错误；
B．拉力端移动的距离
s=2h=2×4m=8m
则工人对滑轮组做的功
W =Fs=250N×8m=2000J
总
故B错误；
C．滑轮组对物体A做功
W =Gh=400N×4m=1600J
有用
则滑轮组对物体A做功的功率
P= =160W
故C错误；
D．滑轮组的机械效率
η= =80%
故D正确。
故选D。
学科网（北京）股份有限公司9．ACD
【解析】
【分析】
【详解】
A．紫外线能使荧光物质发光，制成验钞机来验钞，故A正确；
B．在各种色光中，被称为三原色的是红、绿、蓝，彩色电视机画面上的丰富色彩是由红、绿、
蓝三种色光混合而成的，故B错误；
C．雨过天晴天空会出现彩虹，属于光的色散现象，它是由光的折射形成的，故C正确；
D．小孔成像是由光的直线传播形成的，小孔成像所成的像是倒立的实像，故D正确。
故选ACD。
10．CD
【解析】
【分析】
【详解】
A．科比起跳时，脚对地面的压力和地面对脚的支持力是相互作用力，故A错误；
B．科比起跳后受到非平衡力作用，运动状态发生变化，故B错误；
C．科比扣篮时，手对篮球有推力，且在力的方向上移动了距离，则对篮球做了功，故C正确；
D．篮球自由下落过程中，高度减小，重力势能转化为动能，故D正确。
故选CD。
11．AC
【解析】
【分析】
【详解】
A．根据F =ρ gV ，将细线剪断前后，金属球都浸没在水中，排开水的体积不变，浮力不变，
浮 液 排
故A正确；
B．金属球的重力大于浮力，将细线剪断后小桶将上浮，小桶浸入液体的深度将变小，根据
p=ρ gh，深度下降，小桶下表面受到水的压强变小，根据F=pS，小桶的底面积不变，压力变
液
小，故B错误；
C．金属球的重力大于浮力，将细线剪断后小桶将上浮，液体的深度变小，根据p=ρ gh，容器
液
底受到水的压强变小，故C正确；
D．将细线剪断前后，液体的重力、小球的重力、小桶的重力以及容器的重力都不变，容器与桌
面的接触面积也不变，容器对桌面的压强不变，故D错误。
学科网（北京）股份有限公司故选AC。
12．ABD
【解析】
【分析】
【详解】
AB．由图可知，两电阻串联，电压表测R两端的电压，由串联电路特点知，在电路安全情况下，
1
变阻器连入阻值最小时，电压表示数最大，由图象可知此时电压表示数为U=10V，变阻器连
V
入阻值R=2Ω，由欧姆定律可得此时电路中电流
2
I=I=I=
2 1
电源电压
U=U+IR=10V+
V 2 2
当变阻器连入阻值最大时，电压表示数最小，由图象知此时电压表示数U'=4V，变阻器连入
V
阻值R'=20Ω，此时电路中电流
2
I'=I'=I'=
2 1
电源电压
U=U'+I'R=4V+
V 2 2
电源电压不变，所以
10V+ =4V+
R=10Ω
1
电源电压
U=U+IR=10V+ ×2Ω=12V
V 2 2
故AB正确；
C．R的最大功率
1
学科网（北京）股份有限公司P = =10W
1最大
R的最小功率
1
P = =1.6W
1最小
所以R的功率变化范围为1.6W～10W，故C错误；
1
D．滑片在中点时，由串联电路特点和欧姆定律可得，此时电路中电流
I= =0.6A
R2
由焦耳定律可得，在10s内电流通过滑动变阻器R产生的热量
2
Q=I2× Rt=(0.6A)2× ×20Ω×10s=36J
2 R2 2
故D正确。
故选ABD。
13．振动 空气 信息
【解析】
【分析】
【详解】
[1][2][3]“警报”声是由扬声器（喇叭）的纸盆振动产生的，并通过空气传到人耳引起人的
听觉；“警报”声还可以传递信息，激励辽篮战胜对手。
14．小 可再生 电磁波
【解析】
【分析】
【详解】
[1]空气在相同的时间内同时通过机翼的上表面和下表面，由于上表面弯曲，机翼下方的流
速就小于机翼上方的流速，所以机翼上方的压强小于机翼下方的压强，这样就产生了作用在
机翼上的向上的升力。
[2]太阳能消耗后，可以源源不断地从自然界获得，属于可再生能源。
[3]飞机与地面间的通讯是通过电磁波来传递信息的。
15．熔化 凝固 热传递
学科网（北京）股份有限公司【解析】
【分析】
【详解】
[1][2][3]金属物质由固态变为液态，发生熔化，熔化吸热，使水的温度降低；温度降低时，液
态金属物质放热凝固为固态，使水温不会降低；物体吸热升温、放热降温，是通过热传递改变
内能。
16．运动状态 相互 做功
【解析】
【分析】
【详解】
[1]用蜡烛给小玻璃瓶中的水加热，一会儿就向外喷出气体推动小船前进，小船由静止变为
运动，说明力可以改变物体的运动状态。
[2]向后喷气，根据物体间力的作用是相互的，就给小船一个向前的力，使小船前进，这个力
的施力物体是空气。
[3]小船前进过程中的能量转化情况是内能转化为机械能，汽油机做功冲程是内能转化为机
械能，所以与汽油机做功冲程相同。
17．串 变大 变大
【解析】
【分析】
【详解】
[1][2][3]电源电压不变，只闭合开关S，两个电阻R和R串联接入电路中，为串联电路；电
3 1 2
压表测量的是R两端的电压，此时电压表示数小于电源电压，电流表测量电路中的电流。断
1
开S，闭合开关S、S，此时两个电阻R和R并联接入电路中，电压表测量的是电源电压，故
3 1 2 1 2
电压表示数变大；此时电流表测量的是总电流，由串并联电路电阻的关系可知总电阻减小，
由 可知总电流变大，即电流表的示数变大。
18．热效应 快 多
【解析】
【分析】
【详解】
学科网（北京）股份有限公司[1]电暖气和暖宝工作时，将电能转化为内能，都是利用电流的热效应来工作的。
[2]质量相同的不同物质在吸收相同的热量时，比热容小的温度升高得快，因此电暖气内部
应充入比热容小的液体。
[3]根据Q =cmΔt可知，在质量相同、降低的温度相同时，比热容大的液体放出的热量越多，
放
所以暖宝要充入比热容大的液体。
19．4400 3000 1200
【解析】
【分析】
【详解】
图中“10(20)A”，10A是指电能表的正常工作电流，20A是指平时允许通过的最大电流，家
中用电器的最大总功率：P＝UI＝220V×20A＝4400W；电灯15min消耗的电能：W＝Pt＝
0.04kW×1560h＝0.01kW•h，电能表转盘转动的圈数：n＝ ×1kW•h＝3000revs；
电水壶30s消耗的电能：W＝0.01kW•h＝36000J，电水壶的功率：P'＝ ＝ ＝
1200W．
【点睛】
已知电能表的工作电压和标定电流，根据公式P＝UI可求电路的最大功率；根据功率公式W
＝Pt求出电灯15min消耗的电能，结合题意求出电能表转盘转动的圈数；求出电能表30s消
耗的电能，利用P＝ 求功率．
20．扩散现象 由于受到大气压的作用 竖直向上
【解析】
【分析】
【详解】
(1)[1]由于一切物体都在不停地做无规则运动，靠近香皂能闻到香味，这是扩散现象。
(2)[2]双面带有小皮碗的橡胶小手贴在墙上时，需要挤出小皮碗与墙面之间，香皂与小手之
间的空气，小手在大气压的作用下能吸住墙面和香皂。
学科网（北京）股份有限公司(3)[3]小手在竖直墙壁上静止不动，在香皂和自身重力作用下产生竖直向下运动的趋势，所
以摩擦力的方向竖直向上。
21．自己 惯性
【解析】
【分析】
【详解】
[1]车上的乘客觉得周围同向行驶的小汽车向后运动，是以自己为参照物，小汽车的速度比
较慢，于是觉得小汽车是向后运动的。
[2]巴铁运行平稳，可以避免乘客在急停急起时由于惯性造成的伤害。
22．单向导电 电流 并
【解析】
【分析】
【详解】
[1]对调两极重新安装，再闭合开关，发现指示灯不亮，说明指示灯是具有单向导电性的发光
二极管；
[2][3]对调两极重新安装，而刀头反向转动，说明内部电动机线圈受力方向和电流的方向有
关；对调两极重新安装，再闭合开关，发现指示灯不亮，而刀头反向转动，说明两者不互相影
响，在电路中应是并联的。
23．-9 晶体 烧杯 达到沸点 继续吸热
【解析】
【分析】
【详解】
(1)[1]由图甲可知，温度计的分度值为1℃，所以其示数为-9℃。
(2)[2]由图乙可知，冰在熔化过程中，温度保持0℃不变，所以冰为晶体。
(3)[3]小楠又继续加热一段时间，观察到烧杯中的水发生了沸腾现象，试管中的水因为不能
继续吸热，不会沸腾，温度计示数不再变化。
(4)[4][5]由实验现象可知，水沸腾的条件①达到沸点；②继续吸热。
24．同一高度 保持匀速直线运动状态 距离 速度 相同 质量
【解析】
【分析】
【详解】
(1)[1][2]实验中让同一小球从同一个斜面上不同的高度由静止开始运动，到达水平面时的
学科网（北京）股份有限公司速度是相同的；由图可知，小球木板上运动的距离远，说明阻力越小，物体的运动状态越不容
易改变，由此可以推出：运动物体不受力时将保持匀速直线运动状态。
(2)[3][4]让小球从斜面的不同高度滑下，那么小球到达水平面时的速度就不同，小球推动
木块做功，运动距离越远，做功越多，动能越大。所以根据控制变量法可得结论是：当质量一
定时，物体动能的大小与物体的速度有关，速度越大，动能越大。
[5]木块在两次被撞击移动过程中，对水平面的压力和接触面的粗糙程度不变，木块受到的
摩擦力不变。
[6]探究影响动能大小与质量的关系时，就需要两个质量不同的小球，才能顺利完成实验。
25．A 完全重合 不变 缩小 小 近视眼镜
【解析】
【分析】
【详解】
(1)[1][2]在探究平面镜成像特点的实验中，应该在玻璃板前面透过玻璃板来观察蜡烛的像，
即在蜡烛A的一侧观察；同时，移动蜡烛B，使其与A的像完全重合。
(2)[3]根据平面镜成像的特点可知，物体远离平面镜时所成像的大小不变。
(3)①[4]根据图乙中物距和像距可知，物距大于像距，此时所成的像是倒立缩小的实像。
②[5]保持凸透镜的位置不变，将蜡烛向左移动一段距离，根据“凸透镜成实像，物远像近像
变小”的规律可知，物体远离凸透镜时，光屏上所成的像变小。
(4)[6]小勇将蜡烛继续向左移动，则像距会变得更小，即像更靠近凸透镜。此时保持凸透镜
和光屏的位置不变，在蜡烛和凸透镜之间放置了一个度数合适的眼镜，光屏上也得到了清晰
的像，说明这个镜片对光起到了发散的作用，因此，他放置的应该是矫正近视眼的凹透镜片。
26．零刻度 左 6.8 偏大 10 0.68
【解析】
【分析】
【详解】
(1)[1][2]使用天平前应将天平放在水平桌面上，把游码移至标尺左端零刻度线处，发现指
针在分度盘中线的右侧，他将平衡螺母向左调节，直至天平横梁平衡。
(2)[3]由图知，标尺的分度值为0.2g，游码对应的刻度值是1.8g。粉笔的质量为
5g+1.8g=6.8g
(3)[4]将这些粉笔头放入量筒中，由于粉笔疏松多孔并具有吸水性造成体积偏小，根据公式
学科网（北京）股份有限公司可知，密度变大。
(4)[5][6]乙图中量筒的示数为35mL，则粉笔的体积为
V=35mL-25mL=10mL=10cm3
则粉笔的密度为
(5)[7]粉笔漂浮时受到的浮力为
F = G=mg=ρ g（V-V）
浮 粉笔 3 1
由阿基米德原理可知
F =ρ g（V-V）
浮 果汁 2 1
所以
ρ g（V-V）=ρ g（V-V）
粉笔 3 1 果汁 2 1
解得
27．左 2 0.4 6.25 反向偏转 电压表正负接线柱接反 闭合 6
断开 0.3 保持不动 0.45
【解析】
【分析】
【详解】
(1)[1][2]由图可知，电压表接在了滑动变阻器两端，所以当电压表的示数为2.5V时，小灯
泡两端实际电压为
所以不能正常发光，故继续向左移动滑动变阻，使小灯正常发光，则滑动变阻两端电压为
即：使电压表的示数为2V时，小灯泡正常发光。
[3]由图乙可知此时电流表的量程为0 ~0.6A，分度值为0.2A，所以电流表的示数为0.4A。
[4]此时小灯泡正常发光的电阻为
学科网（北京）股份有限公司(2)[5][6]琪琪将导线cd的d端改接到小灯泡a端，则电压表正负接线柱接反，电压表的指
针反向偏转。
(3)①[7][8]滑动变阻器的电阻调到最大处，该步骤的实验目的为测电源电压，故S 应当闭
1
合，使灯泡短路，滑动变阻器单独接入电路，此时滑动变阻器的电阻最大，所以电源电压为
②[9][10]该步骤使小灯泡正常发光，所以故S 应当断开，使小灯泡接入电路，为了让小灯泡
1
正常发光，应调节滑动变阻器使电路中的电流为0.3A。
③[11]开关S、S 均闭合，再次让滑动变阻器再次接入电路，目的是测量步骤②中滑动变阻器
1
接入电路的阻值，所以滑动变阻器的滑片保持不动。
可知此时滑动变阻器的电阻为
④[12]步骤②③中滑动变阻器阻值不变，则步骤②中，滑动变阻器的电压为
步骤②中小灯泡电压为
即小灯泡的额定电压为1.5V，小灯泡的额定功率为
28．
【解析】
【分析】
【详解】
光线经凸透镜折射后，再经平面镜反射恰好经过A点，作出A点关于平面镜的对称点A′即A
的像，连接DA′，与平面镜交于点O，则DO为入射光线，OA为反射光线，如图所示：
学科网（北京）股份有限公司29．
【解析】
【分析】
【详解】
当AB之间的连线作为力臂时，力臂是最大的，此时的动力最小；作用在B点的阻力是由重力
产生的，故阻力的方向是竖直向下的，从O点做该力的作用线的垂线，即为力臂，如图所示：
30．
【解析】
【分析】
【详解】
条形磁铁的上端为S极，下端为N极，根据磁体间的相互作用规律，同名磁极相互排斥，可以
学科网（北京）股份有限公司确定电磁铁的上端为N极，根据右手螺旋定则，大拇指指向电磁铁的N极，四指便是电流的指
向，电流从电源的正极流出、负极流入，确定电源的正负极。如图所示：
。
31．（1）121Ω；（2）100W；（3）80℃
【解析】
【详解】
（1）．如图电路，当S 接2时，电路中只有R接入，电阻最小，根据 可知，此时电功率
1 1
最大，电炖盅处于加热状态，则电阻R的阻值
1
（2）．温控开关改变后，即S 接1时，R、R两电阻串联，根据 得，此时电炖盅的功率
1 1 2
（3）．电炖盅加热20min消耗的电能
W=P t=400W×20×60s=4.8×105J
加热
不计热量损失，汤吸收的热量等于消耗的电能，再根据Q=cm△t得，汤升高的温度
汤吸热后的末温为
Δt=20℃+60℃=80℃
答：（1）电阻R的阻值为121Ω；
1
学科网（北京）股份有限公司（2）温控开关自动改变后，电炖盅的功率为100W；
（3）温控开关自动改变功率时汤的温度是80℃。
32． 100s 30%
【解析】
【分析】
【详解】
(1)[1]空车静止在水平地面上时，对地面的压力为
对地面的压强为
(2)[2]若叉车水平匀速行驶500m，将货物运到货场，在此过程中做的功为
根据功率计算公式可知用时
(3)[3]到达货场后，叉车要将货物提高3m放到货架上，有用功为
若发动机需要消耗柴油2g，则产生的总能量为
则在这一过程中，叉车发动机抬高货物时的效率是
学科网（北京）股份有限公司
