2017 年辽宁省丹东市中考物理真题及答案
第一部分 客观题
一、选择题（本题包括10个小题，每小题3分，共30分．1～7小题为单选题；8～10小题为多
选题，漏选多选均不得分） （物理卷说明：g取10N/kg）
1．下列一些日常生活中的数据或常识，不符合实际的是（ ）
A．中学生正常行走的速度约1.1m/s B．一个苹果的质量约150g
C．乒乓球的直径约为8cm D．人体的密度与水的密度接近

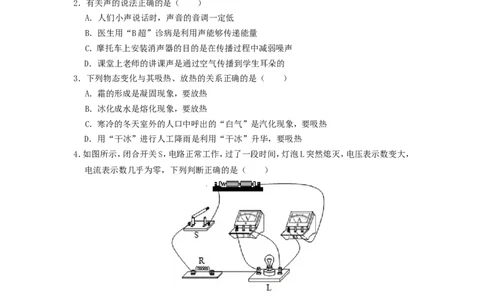

2．有关声的说法正确的是（ ）
A．人们小声说话时，声音的音调一定低
B．医生用“B超”诊病是利用声能够传递能量
C．摩托车上安装消声器的目的是在传播过程中减弱噪声
D．课堂上老师的讲课声是通过空气传播到学生耳朵的
3．下列物态变化与其吸热、放热的关系正确的是（ ）
A．霜的形成是凝固现象，要放热
B．冰化成水是熔化现象，要放热
C．寒冷的冬天室外的人口中呼出的“白气”是汽化现象，要吸热
D．用“干冰”进行人工降雨是利用“干冰”升华，要吸热
4．如图所示，闭合开关S，电路正常工作，过了一段时间，灯泡L突然熄灭，电压表示数变大，
电流表示数几乎为零，下列判断正确的是（ ）
A．电阻R短路 B．电阻R断路 C．灯泡L断路 D．灯泡L短路
5．下列有关生活用电的说法正确的是（ ）
A．家庭电路中，控制用电器的开关要连接在火线和用电器之间
B．教室里同一个开关控制三盏灯，同时亮同时灭，是因为这三盏灯之间是串联的
C．空气开关跳闸，一定是因为电路总功率过大造成的
D．电能表转盘转得越快，用电器消耗的电能越多
6．如图中，主要利用电磁感应原理工作的是（ ）
学科网（北京）股份有限公司A．水位自动报警器 B．动圈式话筒 C．电动机 D．电磁起重机
7．如图所示，在水平桌面上的烧杯中漂浮着一个质量分布均匀的木块，若将木块露出水面的
部分截去取走，那么（ ）
A．木块余下部分上浮，水对杯底压强变小
B．木块余下部分下沉，水对杯底压强变大
C．木块余下部分上浮，烧杯对桌面压强变大
D．木块余下部分不上浮也不下沉，烧杯对桌面压强不变

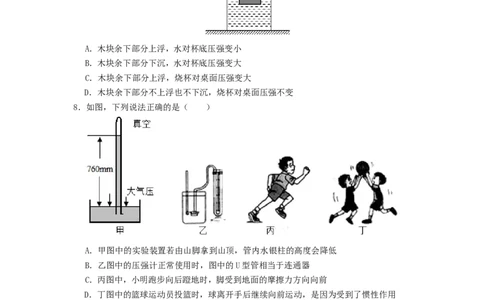

8．如图，下列说法正确的是（ ）
A．甲图中的实验装置若由山脚拿到山顶，管内水银柱的高度会降低
B．乙图中的压强计正常使用时，图中的U型管相当于连通器
C．丙图中，小明跑步向后蹬地时，脚受到地面的摩擦力方向向前
D．丁图中的篮球运动员投篮时，球离开手后继续向前运动，是因为受到了惯性作用
9．下列说法中正确的是（ ）
A．近视眼可以通过佩戴凹透镜矫正
B．树荫下圆形光斑是由于光的直线传播形成的
C．照相机是利用物体据凸透镜二倍焦距以外时，成倒立、缩小的实像原理制成的
D．光在发生漫反射时，不遵循光的反射定律
10．如图所示，电源电压不变，闭合开关S，S，滑动变阻器滑片P由中点向右移动时，下列判
1
断正确的是（ ）
学科网（北京）股份有限公司A．电流表A、A 示数变小 B．电流表A 示数与A 示数的差变小
1 2 1 2
C．电压表V示数变大 D．电压表V示数与电流表A 示数的比值变大
2
第二部分 主观题

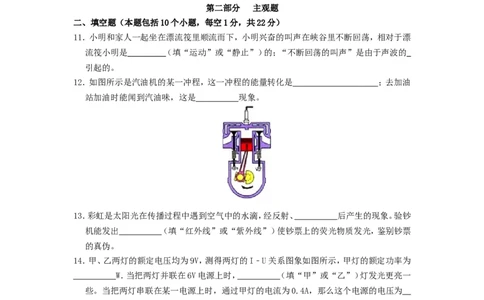

二、填空题（本题包括10个小题，每空1分，共22分）
11．小明和家人一起坐在漂流筏里顺流而下，小明兴奋的叫声在峡谷里不断回荡，相对于漂
流筏小明是 （填“运动”或“静止”）的；“不断回荡的叫声”是由于声波的
引起的。
12．如图所示是汽油机的某一冲程，这一冲程的能量转化是 ；去加油
站加油时能闻到汽油味，这是 现象。
13．彩虹是太阳光在传播过程中遇到空气中的水滴，经反射、 后产生的现象。验钞
机能发出 （填“红外线”或“紫外线”）使钞票上的荧光物质发光，鉴别钞票
的真伪。
14．甲、乙两灯的额定电压均为9V，测得两灯的I﹣U关系图象如图所示，甲灯的额定功率为
W．当把两灯并联在6V电源上时， （填“甲”或“乙”）灯发光更亮一
些。当把两灯串联在某一电源上时，通过甲灯的电流为0.4A，那么这个电源的电压为
V。
15．太阳是人类能源的宝库，太阳的核心每时每刻都在发生 （填“核裂变”或
“核聚变”）。太阳能属于 能源。（填“可再生”或“不可再生”）
学科网（北京）股份有限公司16．小明乘坐摩天轮，当摩天轮匀速上升时，小明的重力势能 ，小明的机械能
。（均填“增大”、“减小”或“不变”）
17．“WiFi”信号在现代通讯中占据重要地位，这种信号是利用 波传递信息的，
它在真空中的传播速度约为 m/s
18．如图所示，定值电阻R＝10Ω，滑动变阻器R 的最大阻值为20Ω，电源电压恒为6V，当S
1 2
闭合滑片P在某位置时，电压表示数为3V，则：此时滑动变阻器连入电路的阻值是
Ω；通电10s后R 产生的热量是 J．当滑片P滑至最右端时，电路消耗的总功率
1
为 W。

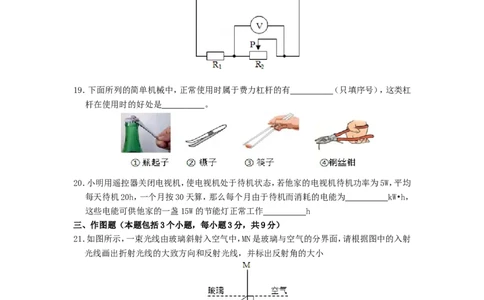

19．下面所列的简单机械中，正常使用时属于费力杠杆的有 （只填序号），这类杠
杆在使用时的好处是 。
20．小明用遥控器关闭电视机，使电视机处于待机状态，若他家的电视机待机功率为5W，平均
每天待机20h，一个月按30天算，那么每个月由于待机而消耗的电能为 kW•h，
这些电能可供他家的一盏15W的节能灯正常工作 h
三、作图题（本题包括3个小题，每小题3分，共9分）
21．如图所示，一束光线由玻璃斜射入空气中，MN是玻璃与空气的分界面，请根据图中的入射
光线画出折射光线的大致方向和反射光线，并标出反射角的大小
22．如图所示，一物体静止在斜面上，画出：物体受到的重力、支持力及物体对斜面压力的示
意图
23．如图所示，请根据图中所给的信息标出：通电螺线管的N极，电源的“+”、“﹣”极和磁
学科网（北京）股份有限公司感线的方向。
四、简答题（共4分）
24．小明假期乘坐大客车去旅游，细心的他发现大客车装有宽大的轮子；车在高速公路行驶
时，他还看到了路旁有如图所示的限速标志，请解释下列问题：
（1）大客车有宽大轮子的目的是什么？
（2）请从能量角度解释，车辆行驶时，为什么要限速行驶？
五、计算题（本题包括3个小题，第25小题6分，第26小题6分，第27小题8分，共20分，要
求写出必要的文字说明、公式、计算过程、数值和单位）
25．（6分）甲表示某种型号货车的部分参数，一次，该车在一段平直公路上以额定功率匀速
行驶，遇到车速监控检测点，检测点的距离传感器从向车发出超声波信号到接收到信号共
用了0.8s；在连接距离传感器的计算屏幕上显示该车运动的v﹣t图象如图乙所示，求：
（超声波在空气中传播速度340m/s）
货车质量/kg 3×103
发动机额定功率kW 150
轮胎与地面总接触面积/m2 0.15
（1）超声波信号遇到该车时，该车矩监控检测点距离多远？
（2）在该车以额定功率匀速行驶300m时，发动机牵引力做的功多大？
（3）当该车空载静止在水平地面上时，对地面的压强多大？
26．（6分）某洗衣机在洗涤时可以对机内水加热，它的部分参数如表所示，根据表中提供的
信息回答下列问题：
额定电压220V 电源频率50Hz
加热功率2000W 额定洗涤容量5kg
甩干功率440W 空载质量72kg
（1）洗衣机内装有20kg的水，使水温由15℃升高到40℃，水吸收的热量是多少焦耳？[水
的比热容c ＝4.2×103J/（kg•℃）]
水
学科网（北京）股份有限公司（2）洗衣机给水加热20min，机内水温达到（1）问中的情况，求洗衣机给水加热的效率是多
少？
（3）洗衣机洗涤完毕甩干过程中，通过洗衣机的工作电流多大？
27．（8分）如图所示，电源电压不变，灯L标有“6V 3W”字样（不考虑温度对灯丝电阻的影
响），定值电阻R＝20Ω，当S、S 都闭合滑片P在最右端时，灯L恰好正常发光，求：
0 1
（1）电源电压和灯L正常发光时的电阻。
（2）电流表的示数
（3）当S闭合S 断开滑片P在最左端时，灯L的实际功率为0.75W，求滑动变阻器R 的最
1 1
大阻值
六、实验探究题（本题包括5个小题，共35分）
28．（6分）在“探究固体熔化时温度的变化规律”实验中，实验装置如图甲所示，试管内有
适量的某种固体，请回答下列问题：
（1）甲图组装器材的顺序应按 （填“自上而下”或“自下而上”）
（2）开始加热后某一时刻温度计的示数如图乙所示，其示数为 ℃
（3）该固体熔化过程中温度随时间变化的图象如图丙所示，由此可知该固体是
（填“晶体”或“非晶体”），它在熔化过程中的温度 ，在熔化过程中的内能
（填“变大”、“变小”或“不变”）。
（4）丙图中，该物质在熔化前温度上升较快，熔化后温度上升较慢，其原因是该物质在液
态时的比热容比固态时 （填“大”或“小”）
29．（6分）在某次探究光学实验活动中，小明做了“探究光的反射规律”“探究平面镜成
像”的实验
学科网（北京）股份有限公司∠i 30° 45° 60°
∠r 30° 45° 60°
（1）在“探究光的反射规律”实验时，如图甲所示，多次改变入射光线的方向，用笔描出
入射光线和反射光线的径迹，并用量角器测量ON两侧的∠i和∠r，如表所示，可以得到
的规律是：在反射现象中， ；如果将光线沿着FO射向平面镜，反射
后的光线沿OE射出。这表明，在反射现象中，光路 。在乙图中将硬纸板向前后
向后折是为了确定反射光线、入射光线和法线是否 。
（2）在“探究平面镜成像特点”实验中，如图丙所示，在竖立的玻璃板前A处放一支点燃
的蜡烛，再拿一支相同的未点燃的蜡烛在玻璃板后面移动。当移动到A′处时，它跟像完
全重合，由此可以得出的结论是： 。经三次实验后，在白纸上留下
的信息如图丁所示。小明将白纸PQ对折，发现A和A′、’B和B′、C和C′分别重合由此
得出结论是：像和物到平面镜的距离 。拿掉玻璃板后面的蜡烛。放在一张白纸，
在白纸上 （填“能”或“不能”）承接到蜡烛的像。
30．（6分）小明在“测量滑轮组的机械效率”实验中，测得的相关实验数据如下表（装置中
每个滑轮的质量均相同）
次数 物体的重力 提升的高度 拉力 绳端移动的距离 机械效
G/N h/m N/N s/m 率η
1 2 0.1 0.9 0.3 74%
2 4 0.1 1.6 0.3 83%
3 2 0.1 0.5
（1）实验过程中，应使弹簧测力计竖直向上 拉动。在第3次实验中弹簧测力计
的示数如图乙所示，其示数为 N，第3次实验中滑轮组的机械效率为
。
（2）比较1、2两次的实验数据可知：相同的滑轮组， ，滑轮组的机械效率越
高。
（3）测量结束后，小明想到甲图中的滑轮组还有另一种安装方法，既可以省力，也可以改
变力的方向，请在丙图中画出绳子绕法。
学科网（北京）股份有限公司31．（9分）在测量牛奶密度的实验中，小明和小华用天平和量筒做了如下实验：
（1）将天平放在水平台上，把游码放在标尺左端的 处，发现指针偏向分度盘中
线的左侧，要使横梁平衡，应将平衡螺母向 （填“左”或“右”）调。
（2）用天平测出空烧杯的质量为21g，在烧杯中倒入适量的牛奶，测出烧杯和牛奶的总质
量如图甲所示，则烧杯中牛奶的质量为 g；将烧杯中的牛奶全部倒入量筒中，
牛奶的体积如图乙所示。牛奶的密度为 kg/m3
（3）他们用这种方法测出的牛奶密度为 （填“偏大”或“偏小”）。
（4）实验结束后，他们想借助弹簧测力计测量蜡块的密度（ρ ＜ρ ）。经过一番交流与
蜡 水
讨论，他们的实验步骤如图丙所示。
A．如图a，蜡块静止时，弹簧测力计的示数为F；
1
B．如图b，用细线将铁块系在蜡块下方，只将铁块浸没在水中静止时，弹簧测力计示数为
F；
2
C．如图c，将铁块和蜡块均浸没在水中静止时，弹簧测力计的示数为F；
3
D．该蜡块密度的表达式为ρ ＝ 。
蜡
（5）接着小华发现，当图c中铁块和蜡块都浸没在水中不同深度时，弹簧测力计的示数不
变，由此可知，浸没在液体中的物体受到的浮力与 无关。把水换成盐水（ρ ＜
水
ρ ）如图d，弹簧测力计的示数为F．因为浮力的大小与液体的 有关，所以
盐水 4
F 应 F（填“大于”、“小于”或“等于”）。
4 3
32．（8分）在“测量小灯泡的电功率”实验中，电源电压恒为6V，小灯泡的额定电压为
2.5V。
学科网（北京）股份有限公司（1）小明按甲电路图连接对应的电路如图乙所示。闭合开关前，小明发现他连接的电路有
错误，只要改接一根导线就可以。请在这根接错的导线上打“×”，在图乙中用笔画线代
替导线画出正确的连接。
（2）错误改正后，闭合开关调节滑片P至某一位置时，电压表示数2V；为测量小灯泡的额
定功率，应将滑片P向 （填“左”或“右”）移动，使电压表示数为
V，此时电流表示数如图丙为 A，则小灯泡的额定功率为 W。
（3）实验完成后，小明又想利用电源（电压未知）、阻值为R 的定值电阻、电压表一个、开
0
关三个、导线若干，测出未知定值电阻R 的阻值。小明经过思考，设计出实验电路图（如图
1
丁所示），实验步骤如下：（请将空白处补全）
①闭合开关S，S 和S，读出电压表示数为U；
1 2 1
② ，读出电压表示数为U；
2
③未知定值电阻表达式R＝ 。
1
参考答案与解析
第一部分 客观题
一、选择题（本题包括10个小题，每小题3分，共30分．1～7小题为单选题；8～10小题为多
选题，漏选多选均不得分） （物理卷说明：g取10N/kg）
学科网（北京）股份有限公司1．下列一些日常生活中的数据或常识，不符合实际的是（ ）
A．中学生正常行走的速度约1.1m/s B．一个苹果的质量约150g
C．乒乓球的直径约为8cm D．人体的密度与水的密度接近
【知识考点】质量的估测；密度及其特性；长度的估测；速度与物体运动．
【思路分析】首先对题目中涉及的物理量有个初步的了解，对于选项中的单位，可根据需
要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案。
【解题过程】解：A、中学生正常步行的速度在1.1m/s左右，故A符合实际；
B、3个苹果的质量在1斤＝500g左右，所以一个苹果的质量约为150g，故B符合实际；
C、乒乓球的直径约为4cm，故C不符合实际；
D、人体的密度与水的密度接近，故D符合实际。
故选：C。
【总结归纳】本题考查学生对生活中常见物体的数据的了解情况，本题告诉我们一定要对
实际生活中常见的物体做到熟知。
2．有关声的说法正确的是（ ）
A．人们小声说话时，声音的音调一定低
B．医生用“B超”诊病是利用声能够传递能量
C．摩托车上安装消声器的目的是在传播过程中减弱噪声
D．课堂上老师的讲课声是通过空气传播到学生耳朵的
【知识考点】声音的传播条件；音调、响度与音色的区分；防治噪声的途径；声与信息．
【思路分析】（1）乐音的三个特征，音调、响度和音色；
（2）声音既能够传递信息，又能够传递能量。
（3）减弱噪声的途径：①在声源处减弱﹣﹣消声；②在传播过程中减弱﹣﹣吸声；③在耳
朵处减弱﹣﹣隔声。
（4）声音能够在固体、液体、气体中传播，真空不能传声。
【解题过程】解：
A、人们小声说话，声带的振幅小，响度小，与音调无关，故A错误；
B、医生用“B超”诊病，利用的是声音传递信息，故B错误；
C、摩托车上安装消声器是在声源处减弱噪声的，故C错误；
D、声音的传播需要介质，课堂上老师的讲课声是通过空气传播到学生耳朵的，故D正确。
故选：D。
【总结归纳】本题考查了音色、回声、真空不能传声以及声与能量的相关知识，具有一定的
综合性，属于声学基础知识的考查。
3．下列物态变化与其吸热、放热的关系正确的是（ ）
A．霜的形成是凝固现象，要放热
B．冰化成水是熔化现象，要放热
C．寒冷的冬天室外的人口中呼出的“白气”是汽化现象，要吸热
D．用“干冰”进行人工降雨是利用“干冰”升华，要吸热
【知识考点】熔化与熔化吸热的特点；液化及液化现象；升华和凝华的定义和特点．
学科网（北京）股份有限公司【思路分析】物质从固态变成液态叫熔化，物质从液态变成固态的过程叫凝固，物质由液
体变为气态称为汽化，物质从气态变成液态称为液化，物质直接从固态变为气态叫升华，
物质直接从气态变为固态的过程叫凝华。其中熔化、汽化、升华吸收热量，凝固、液化、凝
华放出热量。
【解题过程】解：A、霜是空气中的水蒸气遇冷凝华形成的冰晶，此过程放出热量。故A错误；
B、冰化成水，由固态变为液态，是熔化现象，此过程吸收热量。故B错误；
C、“白气”是空气中的水蒸气遇冷液化形成的小水滴，此过程放出热量。故C错误；
D、干冰是固态二氧化碳，在常温常压下干冰极易由固态直接升华成为气态，同时吸收大量
的热。故D正确。
故选：D。
【总结归纳】解决此类题目首先要弄清物态的相变过程，根据选项所给物理现象的特点进
行判断分析。
4．如图所示，闭合开关S，电路正常工作，过了一段时间，灯泡L突然熄灭，电压表示数变大，
电流表示数几乎为零，下列判断正确的是（ ）
A．电阻R短路 B．电阻R断路 C．灯泡L断路 D．灯泡L短路
【知识考点】电流表、电压表在判断电路故障中的应用．
【思路分析】先分析电路的连接方式，即电阻和灯泡串联连接，电流表测量电路中的电流，
电压表测量灯泡两端的电压，然后根据选项逐一分析，并选出符合要求的选项。
【解题过程】解：由图知，电阻R和灯泡L串联，电流表测量电路中的电流，电压表测量灯
泡两端的电压；
由题可知，一段时间后，灯泡L突然熄灭，电压表示数变大，电流表示数几乎为零；
A、若电阻R短路，为灯泡的基本电路，电压表测量灯泡的电压也就是电源电压，即电压表
示数变大，电流表示数变大，故A不符合题意；
B、若电阻R断路，整个电路断路，所以电流表和电压表的示数均为零，故B不符合题意；
C、若灯泡L断路，则电路中的电流为零（即电流表示数为零），电压表与电源的两极相连，
电压表测电源电压，其示数变大，故C符合题意；
D、若灯泡L短路，为电阻的基本电路，电压表也被短路，其示数为零，而电流表示数变大，
故D不符合题意。
故选：C。
学科网（北京）股份有限公司【总结归纳】本题考查了学生利用电流表、电压表判断电路故障的分析能力，电路故障分
短路和开路两种情况，平时做实验时试一试，多总结、提高分析能力。
5．下列有关生活用电的说法正确的是（ ）
A．家庭电路中，控制用电器的开关要连接在火线和用电器之间
B．教室里同一个开关控制三盏灯，同时亮同时灭，是因为这三盏灯之间是串联的
C．空气开关跳闸，一定是因为电路总功率过大造成的
D．电能表转盘转得越快，用电器消耗的电能越多
【知识考点】家庭电路的连接；家庭电路的故障分析；电能表参数的理解与电能的求法．
【思路分析】（1）家庭电路中，为了安全，控制用电器的开关应接在火线和用电器之间；
（2）并联电路中，各用电器工作时互不影响；串联电路中，各用电器工作时互相影响。
（3）电流过大的原因：电路中的总功率过大也可能是短路。
（4）电能表是测量家庭电路中一段时间消耗电能多少的工具，转盘转到快慢反应此时电流
做功的快慢。
【解题过程】解：A、控制用电器的开关应接在火线和用电器之间，这样在开关断开时，用电
器上没有电，不易发生触电事故，故A正确；
B、因为当其中一盏灯坏了后，其余二盏灯还能正常发光，所以三盏灯互不影响、是并联，
故B错误；
C、空气开关“跳闸”，可能是电路中的总功率过大，也可能是短路，故C错误；
D、电能表的转盘转的越快，说明电流通过用电器做功越快，但用电器消耗的电能不一定越
多，故D错误。
故选：A。
【总结归纳】本题考查了家庭用电器的连接、家庭电路电流过大的原因以及电能表的作用，
要求认真审题、仔细斟酌，易错题！
6．如图中，主要利用电磁感应原理工作的是（ ）
A．水位自动报警器 B．动圈式话筒 C．电动机 D．电磁起重机
【知识考点】电磁感应．
【思路分析】电磁感应现象的内容是：闭合电路的一部分导体在磁场中做切割磁感线运动
时，会产生感应电流；明确选择项中提到的这四个电学设备的制成原理，然后与题目要求
对应，从而可以得到答案。
【解题过程】解：A、水位自动报警器中有电磁铁，是利用电流的磁效应的原理工作的，故A
错误；
B、动圈式话筒是把声信号转变成电信号的，声信号的振动带动线圈在磁场中振动，产生电
流，是电磁感应现象原理，故B正确；
C、电动机是利用通电导线在磁场中受力的作用的原理制成的，故C错误。
学科网（北京）股份有限公司D、电磁起重机的主要部件是电磁铁，利用电流的磁效应原理，故D错误；
故选：B。
【总结归纳】在电和磁这一部分中，学到了很多电学设备，每个设备的制成原理是经常考
查的知识点。要在理解的基础上，记住这些基础知识。
7．如图所示，在水平桌面上的烧杯中漂浮着一个质量分布均匀的木块，若将木块露出水面的
部分截去取走，那么（ ）
A．木块余下部分上浮，水对杯底压强变小
B．木块余下部分下沉，水对杯底压强变大
C．木块余下部分上浮，烧杯对桌面压强变大
D．木块余下部分不上浮也不下沉，烧杯对桌面压强不变
【知识考点】压强大小比较；物体的浮沉条件及其应用．
【思路分析】木块漂浮，木块的密度小于水的密度，截取露出水面的部分后，木块的密度不
变，根据物体的浮沉条件可知剩余木块的状态，仍为漂浮；
因为漂浮，木块的重减少，木块受到的浮力减小；由阿基米德原理可知木块排开水的体积
变小，水深变小，再根据液体压强公式可得水对容器底压强的变化情况。
【解题过程】解：将露出水面的部分截去后，木块的密度不变，仍然小于水的密度，所以没
入水中的那部分木块将要上浮；
截取露出水面的部分后，因为仍漂浮，浮力等于和重力，木块重力变小，受到的浮力变小，
根据F ＝ρ V g可知：木块排开水的体积变小，容器内水位变低，水深变小，根据p＝
浮 水 排
ρgh可知水对容器底的压强变小；
烧杯对桌面的压力等于烧杯的重力、水的重力、木块重力之和，截取露出水面的部分后，
木块重力变小，烧杯对桌面的压力变小，根据p＝ 可知烧杯对桌面的压强变小，故A正
确，BCD错误。
故选：A。
【总结归纳】本题考查了学生对液体压强公式、固态压强公式、阿基米德原理、物体的漂浮
条件的掌握和运用，本题关键：一是知道截取部分木块后密度不变，二是知道木块上浮
→v 变小→水深变小。
排
8．如图，下列说法正确的是（ ）
学科网（北京）股份有限公司A．甲图中的实验装置若由山脚拿到山顶，管内水银柱的高度会降低
B．乙图中的压强计正常使用时，图中的U型管相当于连通器
C．丙图中，小明跑步向后蹬地时，脚受到地面的摩擦力方向向前
D．丁图中的篮球运动员投篮时，球离开手后继续向前运动，是因为受到了惯性作用
【知识考点】惯性；摩擦力的方向；连通器原理；大气压强与高度的关系．
【思路分析】（1）在托里拆利实验中，玻璃管内外水银面高度差所产生的压强等于外界大
气压；高度越高，气压越低；
（2）根据连通器的概念来判断该装置是否属于连通器：连通器是上端开口，底部连通的容
器；
（3）摩擦力是由于物体相互接触，并且发生相对运动或者有相对运动的趋势而产生的，摩
擦力的方向与物体相对运动或相对运动趋势的方向相反；
（4）惯性是指物体保持原来运动状态不变的性质，惯性是物体本身具有的一种属性，一切
物体在任何状态下都具有惯性。
【解题过程】解：A、在托里拆利实验中，管内水银柱所产生的压强等于外界大气压；如果将
这个实验装置由山脚拿到山顶，海拔高度变高，大气压变低，则玻璃管内的水银柱的高度
会降低，故A正确；
B、压强计正常使用时，U形管一端是封闭的，不符合上端开口、底部连通的特点，所以图中
的U形管不是连通器，故B错误；
C、跑步脚向后蹬地时，脚相对于地面有向后的运动趋势，故摩擦力方向与之相反，即摩擦
力方向是向前的，故C正确；
D、惯性是物体本身的一种性质，惯性不是力，不能说物体受到惯性作用，故D错误。
故选：AC。
【总结归纳】本题考查了大气压随高度的变化、连通器的特点、摩擦力的方向以及惯性，属
于综合性题目。
9．下列说法中正确的是（ ）
A．近视眼可以通过佩戴凹透镜矫正
B．树荫下圆形光斑是由于光的直线传播形成的
C．照相机是利用物体据凸透镜二倍焦距以外时，成倒立、缩小的实像原理制成的
D．光在发生漫反射时，不遵循光的反射定律
学科网（北京）股份有限公司【知识考点】光在均匀介质中直线传播；漫反射；近视眼的成因与矫正办法；生活中的透镜．
【思路分析】（1）近视患者成像在视网膜前，利用凹透镜发散作用可以使成像后移到视网
膜上，远视患者成像在视网膜后，利用凸透镜的会聚作用可以使成像前移到视网膜上；
（2）小孔成像依据光的直线传播原理，成倒立的实像，像可能放大、可能缩小；
（3）照相机成倒立、缩小的实像；
（4）镜面反射和漫反射都遵循光的反射定律。
【解题过程】解：A、近视是因为晶状体曲度过大，折光能力太强使像成在视网膜前面，利用
了凹透镜的发散的作用，用凹透镜矫正，故A正确；
B、树荫下圆形光斑属于小孔成的像，是由光的直线传播形成的，故B正确误；
C、照相机成倒立、缩小的实像，成像的条件是物距大于二倍焦距，故C正确；
D、光在发生漫反射时，遵循光的反射定律，故D错误。
故选：ABC。
【总结归纳】本题考查对简单光现象的理解，要求掌握的知识有小孔成像、光的反射、凸透
镜成像规律、近视远视的矫正。
10．如图所示，电源电压不变，闭合开关S，S，滑动变阻器滑片P由中点向右移动时，下列判
1
断正确的是（ ）
A．电流表A、A 示数变小 B．电流表A 示数与A 示数的差变小
1 2 1 2
C．电压表V示数变大 D．电压表V示数与电流表A 示数的比值变大
2
【知识考点】电路的动态分析．
【思路分析】闭合开关S，S，该电路为并联电路，电流表A 测量干路的电流，电流表A 测量
1 1 2
通过滑动变阻器的电流，电压表测量电源电压；根据滑动变阻器滑片移动的方向判定电阻
的变化，然后根据欧姆定律和并联电路电流的特点分析电流的变化。
【解题过程】解：由图可知，该电路为并联电路，电流表A 测量干路的电流，电流表A 测量
1 2
通过滑动变阻器的电流，电压表测量电源电压，电压表示数保持不变，故C错误；
闭合开关S，S，滑动变阻器滑片P由中点向右移动时，滑动变阻器的电阻变大，根据欧姆
1
定律可知，通过滑动变阻器的电流减小，即电流表A 示数减小；
2
电流表A 示数与A 示数的差为通过R的电流，R两端的电压不变，通过的电流不变，根据
1 2
并联电路的电流关系可知，干路中的电流会减小，即电流表A 示数减小；故A正确，B错误；
1
电压表V示数与电流表A 示数的比值为滑动变阻器的电阻，电阻变大，阻值变大，故D正
2
确。
故选：AD。
【总结归纳】正确判断出这是一个并联电路，并明确电流表和电压表的测量范围，再根据
学科网（北京）股份有限公司欧姆定律进行判断，是解答此题的关键。
第二部分 主观题
二、填空题（本题包括10个小题，每空1分，共22分）
11．小明和家人一起坐在漂流筏里顺流而下，小明兴奋的叫声在峡谷里不断回荡，相对于漂
流筏小明是 （填“运动”或“静止”）的；“不断回荡的叫声”是由于声波的
引起的。
【知识考点】运动和静止的相对性；回声．
【思路分析】（1）判断一个物体是运动的还是静止的，要看这个物体与所选参照物之间是
否有位置变化。若位置有变化，则物体相对于参照物是运动的；若位置没有变化，则物体
相对于参照物是静止的；
（2）声音在传播过程中遇到障碍物会被反射回来，形成回声。
【解题过程】解：（1）当小明和家人一起坐在漂流筏里顺流而下时，以漂流筏为参照物，小
明与漂流筏之间的位置没有变化，所以相对于漂流筏小明是静止的；
（2）“不断回荡的叫声”是回声现象，是由于声波的反射引起的。
故答案为：静止；反射。
【总结归纳】本题考查了运动和静止的相对性以及回声现象，这两个知识都与我们的生活
息息相关，要掌握。
12．如图所示是汽油机的某一冲程，这一冲程的能量转化是 ；去加油
站加油时能闻到汽油味，这是 现象。
【知识考点】内燃机的四个冲程；扩散现象．
【思路分析】（1）在内燃机的四个冲程中，进气阀和排气阀均关闭的只有压缩冲程和做功
冲程，而在压缩冲程中活塞向上运动，做功冲程中活塞向下运动；一个气阀打开，另一个
气阀关闭的是吸气冲程和排气冲程，而在吸气冲程中活塞向下运动，排气冲程中活塞向上
运动；
压缩冲程和做功冲程存在着能量转化，压缩冲程将机械能转化为内能，做功冲程将内能转
化为机械能；
（2）一切物质的分子都在永不停息的做无规则运动，即扩散，温度越高，分子运动越剧烈。
【解题过程】解：
（1）由图可知，进气阀和排气阀都关闭，并且活塞向上运动，所以是压缩冲程；此冲程机械
能转化为内能；
学科网（北京）股份有限公司（2）小汽车用汽油做燃料，加油时能闻到汽油的气味，是因为汽油分子在不停地做无规则
运动，这是扩散现象。
故答案为：机械能转化为内能；扩散。
【总结归纳】此题主要考查了四冲程内燃机四个冲程的特点及能量转化情况，判断冲程名
称时，先根据曲轴的转动方向判断活塞的运行方向，再根据气门的关闭情况就可以确定是
哪一个冲程。
13．彩虹是太阳光在传播过程中遇到空气中的水滴，经反射、 后产生的现象。验钞
机能发出 （填“红外线”或“紫外线”）使钞票上的荧光物质发光，鉴别钞票
的真伪。
【知识考点】光的色散；紫外线．
【思路分析】下雨后，空气中有大量的水，将太阳光进行折射。由于不同颜色的光的折射程
度不同，所以人们可以清晰地分辨出七种颜色的光。紫外线能使荧光物质发光。
【解题过程】解：彩虹是太阳光在传播中的遇到空气中的水滴，经折射、反射后产生的现象，
这是光的色散现象。
紫外线能使钞票上的荧光物质发光，鉴别钞票的真伪。
故答案为：折射；紫外线。
【总结归纳】彩虹都是光的色散现象，其实质是光的折射。
14．甲、乙两灯的额定电压均为9V，测得两灯的I﹣U关系图象如图所示，甲灯的额定功率为
W．当把两灯并联在6V电源上时， （填“甲”或“乙”）灯发光更亮一
些。当把两灯串联在某一电源上时，通过甲灯的电流为0.4A，那么这个电源的电压为
V。
【知识考点】串联电路的电流规律；串联电路的电压规律；并联电路的电压规律；电功率的
计算．
【思路分析】（1）由图象可知额定电压下通过甲灯的电流，根据P＝UI求出其额定功率；
（2）两灯泡并联时它们两端的电压相等，根据图象读出通过两灯泡的电流关系，根据P＝
UI比较两灯泡的实际功率关系，实际功率大的灯泡较亮；
（3）两灯泡串联时通过它们的电流相等，根据图象读出两灯泡两端的电压，根据串联电路
的电压特点求出电源的电压。
【解题过程】解：（1）由图象可知，甲灯泡两端的电压为9V时，通过的电流为0.8A，
则甲灯的额定功率：P ＝U I ＝9V×0.8A＝7.2W；
甲 甲 甲
（2）当把两灯并联在6V电源上时，
因并联电路中各支路两端的电压相等，
学科网（北京）股份有限公司所以，两灯泡两端的电压均为6V，
由图象可知，通过甲灯泡的电流大于通过乙灯泡的电流，
因灯泡的亮暗取决于实际功率的大小，
所以，由P＝UI可知，甲灯泡的实际功率较大，甲灯泡较亮；
（3）当把两灯串联在某一电源上时，
因串联电路中各处的电流相等，
所以，通过甲灯的电流为0.4A，则通过乙的电流也为0.4A，
由图象可知，两灯泡两端的电压分别为U ′＝3V，U ＝6V，
甲 乙
因串联电路中总电压等于各分电压之和，
所以，电源的电压：U＝U ′+U ＝3V+6V＝9V。
甲 乙
故答案为：7.2；甲；9。
【总结归纳】本题考查了串并联电路的特点和电功率公式的应用，从图象中获取有用的信
息以及知道灯泡的亮暗取决于实际功率的大小是关键。
15．太阳是人类能源的宝库，太阳的核心每时每刻都在发生 （填“核裂变”或
“核聚变”）。太阳能属于 能源。（填“可再生”或“不可再生”）
【知识考点】太阳能．
【思路分析】（1）太阳内部进行着核聚变，由氢原子核聚变成氦原子核，释放出核能；
（2）能够从自然界源源不断获得或可重复利用的能源是可再生能源，不能够从自然界源源
不断获得或不可重复利用的能源是不可再生能源。
【解题过程】解：
在太阳内部，氢原子核在超高温作用下发生聚变，释放巨大的核能；
太阳能能从自然界源源不断地获得，它们属于可再生能源。
故答案为：核聚变；可再生。
【总结归纳】本题考查了可再生能源和不可再生能源的特点，太阳能的利用和进行的核反
应的类型。
16．小明乘坐摩天轮，当摩天轮匀速上升时，小明的重力势能 ，小明的机械能
。（均填“增大”、“减小”或“不变”）
【知识考点】动能和势能的大小变化．
【思路分析】根据题目中提到的摩天轮所处的状态，结合重力势能的决定因素、机械能的
定义即可得到答案。
【解题过程】解：摩天轮上升的过程中，小明的质量不变，高度增加，则小明的重力势能增
大；
小明在匀速上升的过程中，其质量和速度都不变，所以其动能不变；
机械能等于动能与势能的总和，由于小明的动能不变，重力势能增大，所以其机械能增大。
故答案为：增大；增大。
【总结归纳】物体的匀速上升或者匀速下降过程中，其机械能并不守恒，存在着机械能与
其它形式能的转换。
17．“WiFi”信号在现代通讯中占据重要地位，这种信号是利用 波传递信息的，
学科网（北京）股份有限公司它在真空中的传播速度约为 m/s
【知识考点】电磁波的传播与应用．
【思路分析】“WiFi”信号是利用电磁波来传递信息；电磁波的传播速度等于光的传播速
度，即是3×108m/s。
【解题过程】解：“WiFi”信号是由电磁波来传递信息的，电磁波在真空中的传播速度是
3×108m/s。
故答案为：电磁波；3×108。
【总结归纳】本题考查电磁波的传播速度，是一道基础题。
18．如图所示，定值电阻R＝10Ω，滑动变阻器R 的最大阻值为20Ω，电源电压恒为6V，当S
1 2
闭合滑片P在某位置时，电压表示数为3V，则：此时滑动变阻器连入电路的阻值是
Ω；通电10s后R 产生的热量是 J．当滑片P滑至最右端时，电路消耗的总功率
1
为 W。
【知识考点】欧姆定律的应用；电功率的计算；焦耳定律的计算公式及其应用．
【思路分析】（1）分析电路的连接，电源电压为6V，电压表示数为3V，根据串联电路电压的
规律求R 的电压，根据分压原理求出此时滑动变阻器连入电路的阻值；
1
（2）根据Q＝ t求通电10s后R 产生的热量；
1
（3）当滑片P滑至最右端时，根据电阻的串联，求出总电阻，根据P＝ 求电路消耗的总
功率。
【解题过程】解：（1）两电阻串联，电压表测R 的电压，定值电阻R＝10Ω，电源电压恒为
2 1
6V，当S闭合滑片P在某位置时，电压表示数为3V，根据串联电路电压的规律，R 的电压：
1
U＝U﹣U＝6V﹣3V＝3V，R 的电压与变阻器的电压之比为1：1，根据分压原理，则此时滑
1 V 1
动变阻器连入电路的阻值：R＝R＝10Ω；
2 1
（2）通电10s后R 产生的热量是：Q＝ t＝ ×10s＝9J；
1
（3）当滑片P滑至最右端时，根据电阻的串联规律，总电阻：R＝R +R＝20Ω+10Ω＝
2大 1
30Ω，
电路消耗的总功率为：P＝ ＝ ＝1.2 W。
学科网（北京）股份有限公司故答案为：10；9；1.2。
【总结归纳】本题考查串联电路的规律及欧姆定律和电功率和电热公式的运用，难度中等。
19．下面所列的简单机械中，正常使用时属于费力杠杆的有 （只填序号），这类杠
杆在使用时的好处是 。
【知识考点】杠杆的分类．
【思路分析】根据杠杆上的力臂关系，可以将杠杆可以分为以下几种：
①省力杠杆，动力臂大于阻力臂，省力但费距离；
②费力杠杆，动力臂小于阻力臂，费力但省距离；
③等臂杠杆，动力臂等于阻力臂，既不省距离也不省力。
【解题过程】解：①瓶起子、④钢丝钳，动力臂大于阻力臂，是省力杠杆，能省力；
②镊子和③筷子，动力臂小于阻力臂，是费力杠杆，能省距离；
故答案为：②③；省距离。
【总结归纳】本题考查了杠杆的分类及识别：省力杠杆，动力臂大于阻力臂；费力杠杆，动
力臂小于阻力臂；等臂杠杆，动力臂等于阻力臂。结合生活实际，考查学生应用物理知识
解决实际问题的能力。
20．小明用遥控器关闭电视机，使电视机处于待机状态，若他家的电视机待机功率为5W，平均
每天待机20h，一个月按30天算，那么每个月由于待机而消耗的电能为 kW•h，
这些电能可供他家的一盏15W的节能灯正常工作 h
【知识考点】电能表参数的理解与电能的求法．
【思路分析】（1）已知待机功率与待机时间，由W＝Pt可以求出一个月内待机消耗的电能；
（2）利用公式t＝ 可求出电灯正常工作的时间。
【解题过程】解：（1）电视机一个月内待机消耗的电能：W＝Pt＝0.005kW×20h×30＝
3kW•h；
（2）这些电能可供P′＝15W＝0.015kW的节能灯正常工作的时间：
t′＝ ＝ ＝ ＝200h；
故答案为：3；200。
【总结归纳】本题考查了求电视机待机消耗的电能及电视机消耗的电能功供灯泡正常工时
的使用时间，是一道基础题，熟练掌握电功率的变形公式是正确解题的关键，解题时注意
单位换算。
三、作图题（本题包括3个小题，每小题3分，共9分）
21．如图所示，一束光线由玻璃斜射入空气中，MN是玻璃与空气的分界面，请根据图中的入射
学科网（北京）股份有限公司光线画出折射光线的大致方向和反射光线，并标出反射角的大小
【知识考点】作光的反射光路图；作光的折射光路图．
【思路分析】（1）根据反射定律：反射光线、入射光线和法线在同一平面内，反射光线、入射
光线分居法线两侧，反射角等于入射角，作出反射光线并标出反射角及其度数。
（2）根据光的折射规律作图。光从空气斜射入水中时，折射角小于入射角。
【解题过程】解：图中MN为界面，虚线为法线，由图可知入射角为90°﹣60°＝30°，由光
的反射定律可得反射角也为30°，据此在法线上侧的玻璃中画出反射光线；
光从玻璃斜射入空气中时，折射角大于入射角，据此在法线上侧的空气中画出折射光线，
如图所示：
。
【总结归纳】（1）由于题目已经作出法线，根据反射角等于入射角，在同一平面内法线的另
一侧画出入射光线即可，注意完成题目的要求。要注意入射角是入射光线与法线之间的夹
角
（2）光的折射作图，记住角的大小关系：由空气斜射入水，折射角小，由水斜射入空气，折
射角大。即空气中的光线和法线的夹角总是大的。
22．如图所示，一物体静止在斜面上，画出：物体受到的重力、支持力及物体对斜面压力的示
意图
【知识考点】力的示意图与图示；重力示意图．
【思路分析】（1）物体受到重力和支持力的作用。重力的作用点在重心，方向竖直向下；支
持力作用在物体上，支持力作用点可画在物体的重心，方向与接触面相垂直向上；
（2）压力是接触面受到的力，作用点在接触面上，方向与接触面相垂直向下。
【解题过程】解：（1）物体受到重力的示意图：过物体的重心沿竖直向下的方向画一条带箭
头的线段，标上符号G；
支持力的示意图：支持力作用在物体上，支持力作用点可画在物体的重心上，过物体的重
心画一条垂直于斜面向上带箭头的线段，标上符号F；
学科网（北京）股份有限公司（2）压力的示意图：在斜面上选取物体与接触面的中点为压力的作用点，过压力作用点画
一条垂直于斜面向下带箭头的线段，标上符号N。
如图所示：
【总结归纳】本题的关键是确定压力、支持力和重力的作用点和方向，并会用力的示意图
表示力的三要素。注意物体对斜面的压力要小于物体所受重力。
23．如图所示，请根据图中所给的信息标出：通电螺线管的N极，电源的“+”、“﹣”极和磁
感线的方向。
【知识考点】磁感线及其特点；安培定则及其应用．
【思路分析】首先根据磁感线的形状判断出通电螺线管的NS极，再根据安培定则判断电源
的“+”、“﹣”极；
在磁体外部，磁感线总是从N极流向S极。
【解题过程】解：根据磁感线的形状知是异名磁极相互吸引的磁感线，故通电螺线管的左
端为N极，右端为S极；
根据安培定则知电源的右端为正极，左端为负极；
在磁体外部，磁感线从N 极出来，到达S极，判断出磁感线的方向，如图所示：
【总结归纳】知道螺线管周围的磁体磁极、螺线管的磁极、磁感线、电流方向中的任意一者
都可以判断另外几者。
四、简答题（共4分）
24．小明假期乘坐大客车去旅游，细心的他发现大客车装有宽大的轮子；车在高速公路行驶
时，他还看到了路旁有如图所示的限速标志，请解释下列问题：
（1）大客车有宽大轮子的目的是什么？
（2）请从能量角度解释，车辆行驶时，为什么要限速行驶？
学科网（北京）股份有限公司【知识考点】减小压强的方法及其应用；动能的影响因素．
【思路分析】（1）根据压强公式p＝ 解答；
（2）影响动能的因素：质量和速度，质量越大，速度越大，动能就越大。对机动车的行驶速
度进行限制，可用影响动能的因素分析。
【解题过程】答：（1）大货车装有非常宽大的轮子，在压力一定的情况下，通过增大受力面
积来减小压强，从而保护路面；
（2）物体的动能与质量和速度有关，车质量一定时，车速越大，具有的动能就越多，在刹车
时，克服摩擦力做的功也越多，当摩擦力不变时，因此行驶的路程就越长，所以很难停下
来，容易出现严重的交通事故。
【总结归纳】此题与生活实际联系密切，解答时要联系所学物理知识，只要言之有理即可。
五、计算题（本题包括3个小题，第25小题6分，第26小题6分，第27小题8分，共20分，要
求写出必要的文字说明、公式、计算过程、数值和单位）
25．（6分）甲表示某种型号货车的部分参数，一次，该车在一段平直公路上以额定功率匀速
行驶，遇到车速监控检测点，检测点的距离传感器从向车发出超声波信号到接收到信号共
用了0.8s；在连接距离传感器的计算屏幕上显示该车运动的v﹣t图象如图乙所示，求：
（超声波在空气中传播速度340m/s）
货车质量/kg 3×103
发动机额定功率kW 150
轮胎与地面总接触面积/m2 0.15
（1）超声波信号遇到该车时，该车矩监控检测点距离多远？
（2）在该车以额定功率匀速行驶300m时，发动机牵引力做的功多大？
（3）当该车空载静止在水平地面上时，对地面的压强多大？
【知识考点】压强的大小及其计算；回声测距离的应用；功率计算公式的应用．
【思路分析】（1）由“检测点的距离传感器从向车发出超声波信号到接收到信号共用了
0.8s”可知走单程所用的时间。再根据s＝vt可求出小车与检测监控点的距离。
（2）物体做匀速直线运动。根据速度公式，求出时间大小后，根据P＝ 算出发动机牵引力
做的功；
（3）首先将面积统一成国际制单位，然后，根据压强公式p＝ 代入可解答。
学科网（北京）股份有限公司【解题过程】解：（1）超声波信号走单程所用的时间t＝ ×0.8s＝0.4s，
则小车与检测监控点的距离s＝vt＝340m/s×0.4s＝136m。
（2）由图知物体的速度为15m/s，
该车以额定功率匀速行驶300m时的时间：t′＝ ＝ ＝20s；
发动机牵引力做的功：W＝Pt′＝150000W×20s＝3×106J；
（3）F＝G＝mg＝3×103kg×10N/kg＝3×104N，S＝0.15m2，
该车空载时对地面的压强p＝ ＝ ＝2×105Pa。
答：（1）超声波信号遇到该车时，该车矩监控检测点距离为136m；
（2）在该车以额定功率匀速行驶300m时，发动机牵引力做的功3×106J；
（3）当该车空载静止在水平地面上时，对地面的压强2×105Pa。
【总结归纳】本题考查了压强的计算、对速度公式、做功公式的使用能力，同时要求熟练掌
握匀速直线运动的性质及其图象，综合性很强，难度较大。在解答时，各物理量要注意统
一使用国际单位制单位。
26．（6分）某洗衣机在洗涤时可以对机内水加热，它的部分参数如表所示，根据表中提供的
信息回答下列问题：
额定电压220V 电源频率50Hz
加热功率2000W 额定洗涤容量5kg
甩干功率440W 空载质量72kg
（1）洗衣机内装有20kg的水，使水温由15℃升高到40℃，水吸收的热量是多少焦耳？[水
的比热容c ＝4.2×103J/（kg•℃）]
水
（2）洗衣机给水加热20min，机内水温达到（1）问中的情况，求洗衣机给水加热的效率是多
少？
（3）洗衣机洗涤完毕甩干过程中，通过洗衣机的工作电流多大？
【知识考点】电功与热量的综合计算．
【思路分析】（1）已知水的质量、初温、末温以及水的比热容，根据公式Q＝cm△t可求水吸
收的热量。
（2）已知洗衣机的加热功率和加热时间，根据公式W＝Pt可求产生的热量，吸收的热量与
产生的热量之比就是洗衣机加热水的效率。
（3）已知洗衣机甩干功率和额定电压，利用I＝ 得到洗衣机甩干电流。
【解题过程】解：（1）水吸收的热量：
Q ＝cm△t＝4.2×103J/（kg•℃）×20kg×（40℃﹣15℃）＝2.1×106J；
吸
学科网（北京）股份有限公司（2）由P＝ 可得，洗衣机消耗的电能：W＝P t＝2000W×20×60s＝2.4×106J，
加
洗衣机的加热效率为：η＝ ＝ ×100%＝87.5%；
（3）由P＝UI可得，甩干过程中通过洗衣机的工作电流：I ＝ ＝ ＝2A。
甩干
答：（1）水吸收的热量是2.1×106J；
（2）洗衣机给水加热的效率是87.5%；
（3）洗衣机洗涤完毕甩干过程中，通过洗衣机的工作电流为2A。
【总结归纳】此题考查了热量的计算和电功率变形公式的应用，是一道联系实际的应用题，
难度不大。
27．（8分）如图所示，电源电压不变，灯L标有“6V 3W”字样（不考虑温度对灯丝电阻的影
响），定值电阻R＝20Ω，当S、S 都闭合滑片P在最右端时，灯L恰好正常发光，求：
0 1
（1）电源电压和灯L正常发光时的电阻。
（2）电流表的示数
（3）当S闭合S 断开滑片P在最左端时，灯L的实际功率为0.75W，求滑动变阻器R 的最
1 1
大阻值
【知识考点】欧姆定律的应用；电功率的计算．
【思路分析】（1）当S、S 闭合，滑片P在最右端时接入电路的电阻为0，此时与L并联，根
1
据并联电路的电压规律求出电源电压；根据R＝ 求出L的电阻；
（2）根据欧姆定律求出各支路的电流，根据并联电路的电流规律求出总电流；
（3）当S闭合S 断开滑片P在最左端时，滑动变阻器与灯泡串联，根据灯L的实际功率求
1
出电流中的电流，根据I＝ 求出电路的总电阻，根据串联电路的电阻特点求出滑动变阻
器接入电路的电阻。
【解题过程】解：（1）当S、S 闭合，滑片P在最右端时接入电路的电阻为0，此时R 与L并
1 0
联，灯泡正常发光，则灯泡两端的电压等于额定电压，即电源电压为6V；
灯泡的电阻为：R＝ ＝ ＝12Ω；
（2）通过灯泡的电流为：I＝ ＝ ＝0.5A；
L
学科网（北京）股份有限公司通过R 的电流为：I＝ ＝ ＝0.3A；
0 0
则干路中电流即电流表示数为：I＝I+I＝0.5A+0.3A＝0.8A；
L 0
（3）当S闭合S 断开滑片P在最左端时，滑动变阻器与灯泡串联；
1
灯L的实际功率为0.75W，此时电路中的电流为：I'＝ ＝ ＝0.25A；
根据I＝ 可知此时电路中的总电阻为：R'＝ ＝ ＝24Ω；
滑动变阻器的电阻为：R''＝R'﹣R＝24Ω﹣12Ω＝12Ω。
答：（1）电源电压为6V；灯L正常发光时的电阻为12Ω；
（2）电流表的示数为0.8A‘’
（3）滑动变阻器R 的最大阻值为12Ω。
1
【总结归纳】本题考查串并联电路的规律、欧姆定律及电功率公式的应用，注意灯泡正常
工作即工作在额定电压下。
六、实验探究题（本题包括5个小题，共35分）
28．（6分）在“探究固体熔化时温度的变化规律”实验中，实验装置如图甲所示，试管内有
适量的某种固体，请回答下列问题：
（1）甲图组装器材的顺序应按 （填“自上而下”或“自下而上”）
（2）开始加热后某一时刻温度计的示数如图乙所示，其示数为 ℃
（3）该固体熔化过程中温度随时间变化的图象如图丙所示，由此可知该固体是
（填“晶体”或“非晶体”），它在熔化过程中的温度 ，在熔化过程中的内能
（填“变大”、“变小”或“不变”）。
（4）丙图中，该物质在熔化前温度上升较快，熔化后温度上升较慢，其原因是该物质在液
态时的比热容比固态时 （填“大”或“小”）
【知识考点】熔化和凝固的探究实验．
【思路分析】（1）实验时，需用酒精灯的外焰加热，所以要调整好铁圈的高度，然后根据温
度计的使用规则固定好其位置；
（2）根据温度计的量程、分度值，由液面位置直接读数；
（3）晶体熔化时吸热、内能增大，但温度不变；
（4）质量相同的两种物质，吸收相同的热量，温度变化越小，说明吸热能力越强，说明比热
学科网（北京）股份有限公司容越大。
【解题过程】解：（1）酒精灯需用外焰加热，所以要放好酒精灯，再固定铁圈的高度；而温度
计的玻璃泡要全部浸没到液体中，但不能碰到容器壁和容器底，所以先放好烧杯后，再调
节温度计的高度，所以组装实验器材时，应按照自下而上的顺序；
（2）该温度计的分度值是1℃，液柱在0以下，是零下，所以此时的示数是﹣17℃；
（3）由图知，该物质在熔化过程中吸热，温度保持不变，所以该物质为晶体；晶体熔化时吸
热，内能增加，温度不变；
（4）物质熔化后，质量不变，在加热条件相同的情况下，该物质熔化后升温比熔化前升温
缓慢，这是因为熔化为液态后，吸收相同的热量，液体温度变化会较小，这说明液态时比
热容大。
故答案为：（1）自下而上；（2）﹣17；（3）晶体；不变；变大；（4）大。
【总结归纳】此题是有关晶体熔化图象的分析，还考查了学生对吸热公式Q ＝cm△t的掌
吸
握和运用，有一定的拔高难度，属于中档题。
29．（6分）在某次探究光学实验活动中，小明做了“探究光的反射规律”“探究平面镜成
像”的实验
∠i 30° 45° 60°
∠r 30° 45° 60°
（1）在“探究光的反射规律”实验时，如图甲所示，多次改变入射光线的方向，用笔描出
入射光线和反射光线的径迹，并用量角器测量ON两侧的∠i和∠r，如表所示，可以得到
的规律是：在反射现象中， ；如果将光线沿着FO射向平面镜，反射
后的光线沿OE射出。这表明，在反射现象中，光路 。在乙图中将硬纸板向前后
向后折是为了确定反射光线、入射光线和法线是否 。
（2）在“探究平面镜成像特点”实验中，如图丙所示，在竖立的玻璃板前A处放一支点燃
的蜡烛，再拿一支相同的未点燃的蜡烛在玻璃板后面移动。当移动到A′处时，它跟像完
全重合，由此可以得出的结论是： 。经三次实验后，在白纸上留下
的信息如图丁所示。小明将白纸PQ对折，发现A和A′、’B和B′、C和C′分别重合由此
得出结论是：像和物到平面镜的距离 。拿掉玻璃板后面的蜡烛。放在一张白纸，
在白纸上 （填“能”或“不能”）承接到蜡烛的像。
【知识考点】光的反射定律的应用；平面镜成像的特点、原理、现象及其实验方案．
【思路分析】（1）探究“光反射时的规律”，用实验的方法获得反射光线、入射光线跟法线
位置的关系，测量反射光线与法线、入射光线与法线的夹角，将入射光线和反射光线的位
学科网（北京）股份有限公司置互换进行实验，观察反射光线与原来入射光线的关系等。总结探究的结论，获得比较全
面探究活动的体验，通过实验加深对光的反射定律的理解和掌握；光路是可逆的；
（2）另外一支相同的蜡烛与竖立在玻璃板前面点燃的蜡烛的像能完全重合，可知蜡烛和它
成的像大小相等；平面镜成像时，像物等距，相对于镜面是对称的，其连线与镜面垂直；平
面镜成的像是虚像。
【解题过程】解：（1）在“探究光的反射规律”实验时，如图甲所示，多次改变入射光线的
方向，用笔描出入射光线和反射光线的径迹，并用量角器测量ON两侧的∠i和∠r，如表
所示，可以得到的规律是：在反射现象中，反射角等于入射角；
将光线沿着FO射向平面镜，反射后的光线沿OE射出。这表明：在反射现象中，光路是可逆
的；
在乙图中将硬纸板向前后向后折是为了确定反射光线、入射光线和法线是否在同一平面
内；
（2）在“探究平面镜成像特点”实验中，如图丙所示，在竖立的玻璃板前A处放一支点燃
的蜡烛，再拿一支相同的未点燃的蜡烛在玻璃板后面移动。当移动到A′处时，它跟像完
全重合，这说明未点燃的蜡烛与像的大小相等，又因为两支蜡烛大小相同，则说明平面镜
所成像的大小与原物体大小相等；由此可以得出的结论是：平面镜所成的像和物体大小相
等；
小明将白纸PQ对折，发现A和A′、B和B′、C和C′分别重合，由此得出结论是：像和物
到平面镜的距离相等；
因平面镜成的像是虚像，所以，拿掉玻璃板后面的蜡烛，放一张白纸，在白纸上不能承接
到蜡烛的像。
故答案为：（1）反射角等于入射角；是可逆的；在同一平面内；
（2）平面镜所成的像和物体大小相等；相等；不能。
【总结归纳】实验题是中考中必不可少的题目，要加强实验教学，引导学生从实验中分析
现象，归纳总结规律。培养学生观察、分析、概括能力，本题考查了研究光的反射定律的实
验。本实验可以得出：反射光线、入射光线、法线在同一平面内，反射光线和入射光线分居
法线的两侧，反射角等于入射角。以及光路具有可逆性；另外平面镜的特点要熟记。
30．（6分）小明在“测量滑轮组的机械效率”实验中，测得的相关实验数据如下表（装置中
每个滑轮的质量均相同）
次数 物体的重力 提升的高度 拉力 绳端移动的距离 机械效
G/N h/m N/N s/m 率η
1 2 0.1 0.9 0.3 74%
2 4 0.1 1.6 0.3 83%
3 2 0.1 0.5
（1）实验过程中，应使弹簧测力计竖直向上 拉动。在第3次实验中弹簧测力计
的示数如图乙所示，其示数为 N，第3次实验中滑轮组的机械效率为
。
（2）比较1、2两次的实验数据可知：相同的滑轮组， ，滑轮组的机械效率越
学科网（北京）股份有限公司高。
（3）测量结束后，小明想到甲图中的滑轮组还有另一种安装方法，既可以省力，也可以改
变力的方向，请在丙图中画出绳子绕法。
【知识考点】滑轮（组）机械效率的测量实验．
【思路分析】（1）为准确地测出拉力，需竖直向上匀速拉动测力计；进行读数时，注意测力
计的分度值；根据公式η＝ ＝ 计算机械效率；
（2）根据机械效率公式求出第二次的机械效率，然后对比第一次的机械效率，根据控制变
量法分析；
（3）动滑轮可以省力，定滑轮可以改变力的方向。
【解题过程】解；（1）实验中应沿竖直向上匀速拉动弹簧测力计，这样才能准确测出拉力的
值；
由图知，测力计的分度值为0.2N，所以其示数为1N；
第3次实验时滑轮组的机械效率为：η＝ ＝ ＝ ×100%＝40%；
（2）第2次实验时滑轮组的机械效率为：η'＝ ＝ ＝
×100%≈83%；
由表格中的数据可知，1、2两次实验中，重物上升的高度相同，滑轮组相同，物体的重力不
同，机械效率不同，物体的重力越大，机械效率越高；
（3）由图可知，该滑轮组为一个动滑轮和一个定滑轮组成的滑轮组，要想改变力的方向，
应使得绳子的自由端向下移动，即绳子的自由端通过定滑轮，如图：
学科网（北京）股份有限公司。
故答案为：（1）匀速；1；40%；（2）物体的重力越大；（3）如图。
【总结归纳】此题是“探究滑轮组的机械效率”实验，考查了滑轮组机械效率的计算，根
据数据分析影响滑轮组效率的因素，同时考查了有关滑轮组的组装及测力计的读数问题，
要细心分析每一个问题。
31．（9分）在测量牛奶密度的实验中，小明和小华用天平和量筒做了如下实验：
（1）将天平放在水平台上，把游码放在标尺左端的 处，发现指针偏向分度盘中
线的左侧，要使横梁平衡，应将平衡螺母向 （填“左”或“右”）调。
（2）用天平测出空烧杯的质量为21g，在烧杯中倒入适量的牛奶，测出烧杯和牛奶的总质
量如图甲所示，则烧杯中牛奶的质量为 g；将烧杯中的牛奶全部倒入量筒中，
牛奶的体积如图乙所示。牛奶的密度为 kg/m3
（3）他们用这种方法测出的牛奶密度为 （填“偏大”或“偏小”）。
（4）实验结束后，他们想借助弹簧测力计测量蜡块的密度（ρ ＜ρ ）。经过一番交流与
蜡 水
讨论，他们的实验步骤如图丙所示。
A．如图a，蜡块静止时，弹簧测力计的示数为F；
1
B．如图b，用细线将铁块系在蜡块下方，只将铁块浸没在水中静止时，弹簧测力计示数为
F；
2
C．如图c，将铁块和蜡块均浸没在水中静止时，弹簧测力计的示数为F；
3
D．该蜡块密度的表达式为ρ ＝ 。
蜡
（5）接着小华发现，当图c中铁块和蜡块都浸没在水中不同深度时，弹簧测力计的示数不
变，由此可知，浸没在液体中的物体受到的浮力与 无关。把水换成盐水（ρ ＜
水
ρ ）如图d，弹簧测力计的示数为F．因为浮力的大小与液体的 有关，所以
盐水 4
F 应 F（填“大于”、“小于”或“等于”）。
4 3
学科网（北京）股份有限公司【知识考点】液体的密度测量实验．
【思路分析】（1）天平是测量物体质量的工具，使用之前要进行调节：把天平放在水平桌面
上，游码与标尺左端的零刻度线对齐，调节平衡螺母使指针指在分度盘的中央；
（2）物体质量＝砝码质量+游码对应的刻度值；读出图中牛奶体积，用公式ρ＝ 算出牛
奶的密度；
（3）考虑烧杯壁粘牛奶的问题来分析对密度值的影响；
（4）a图中弹簧测力计的拉力F1等于蜡块重力G，由此得到蜡块质量；
c、b两图弹簧测力计示数之差为蜡块排开水的重力，由此可得到蜡块排开水的体积，也就
是蜡块的体积；
已知蜡块质量和体积，两者之比是蜡块的密度；
（5）浸在液体中的物体受到的浮力与液体密度和排开液体体积大小有关，与物体所在深度
无关。
【解题过程】解：（1）天平使用前要先放，把天平放在水平台上，把游码放在零刻线处；然后
调平，调平时指针偏左，需要把橫梁两端的平衡螺母向右调节，直至指针指在分度盘的中
央；
（2）标尺的分度值为0.2g，游码的示数为2g，烧杯和牛奶的总质量m＝50g+5g+2g＝57g；
则牛奶的质量为：m′＝57g﹣21g＝36g，
由图丙可知，牛奶的体积为V＝30ml＝30cm3；
牛奶的密度ρ＝ ＝ ＝1.2g/cm3＝1.2×103kg/m3；
（3）因为实验过程中倒出牛奶时，烧杯壁会沾有牛奶，使量筒中牛奶的体积偏小，致使算
出的牛奶体积偏小，密度偏大；
（4）因为G＝mg，所以蜡块的质量为m＝ ＝ ；
蜡块浸没水中，排开水的重力为G ＝F﹣F，
排水 2 3
排开水的质量为m ＝ ＝ ，
排水
蜡块的体积为V＝V ＝ ＝ ＝ ，
排水
所以蜡块的密度为ρ＝ ＝ ＝ •ρ ；
水
（5）物体在液体中受到的浮力与所在深度无关。所以图c中铁块和蜡块都浸没在水中不同
学科网（北京）股份有限公司深度时，弹簧测力计的示数不变；
由于物体受到的浮力与液体密度有关，在排开液体体积一定时，液体密度越大，物体受到
的浮力越大。所以铁块和蜡块浸没在盐水中受到的浮力更大一些，也就是弹簧测力计的拉
力略小一些，也就是F＜F。
4 3
故答案为：（1）零刻线；右；（2）36；1.2×103；（3）偏大；（4） •ρ ；（5）深度；密度；
水
小于。
【总结归纳】此题考查了两种测量密度的方法和影响浮力大小的因素，包含知识点较多，
熟悉阿基米德原理，对物体正确进行受力分析，是解答第四小题的关键。
32．（8分）在“测量小灯泡的电功率”实验中，电源电压恒为6V，小灯泡的额定电压为
2.5V。
（1）小明按甲电路图连接对应的电路如图乙所示。闭合开关前，小明发现他连接的电路有
错误，只要改接一根导线就可以。请在这根接错的导线上打“×”，在图乙中用笔画线代
替导线画出正确的连接。
（2）错误改正后，闭合开关调节滑片P至某一位置时，电压表示数2V；为测量小灯泡的额
定功率，应将滑片P向 （填“左”或“右”）移动，使电压表示数为
V，此时电流表示数如图丙为 A，则小灯泡的额定功率为 W。
（3）实验完成后，小明又想利用电源（电压未知）、阻值为R 的定值电阻、电压表一个、开
0
关三个、导线若干，测出未知定值电阻R 的阻值。小明经过思考，设计出实验电路图（如图
1
丁所示），实验步骤如下：（请将空白处补全）
①闭合开关S，S 和S，读出电压表示数为U；
1 2 1
② ，读出电压表示数为U；
2
学科网（北京）股份有限公司③未知定值电阻表达式R＝ 。
1
【知识考点】电功率的测量实验．
【思路分析】（1）电压表应与灯并联，电流表与灯串联；
（2）灯在额定电压下正常发光，根据图中电压表小量程读数，比较电压表示数与额定电压
的大小，根据串联电路电压的规律及分压原理确滑片移动的方向；根据图丙电流表量程确
定分度值读数，根据P＝UI求灯的额定功率；
（3）根据图丁和①操作中电路的连接，可测量出电源电压U，若通过开关的转换，能再测出
R 的电压，根据串联电路的规律和欧姆定律即可得出电阻表达式R。
0 1
【解题过程】解：（1）乙图中，电压表串联在电路中，电流表与灯并联是错误的，电压表应与
灯并联，电流表与灯串联，如下所示：
（2）灯在额定电压下正常发光，示数为2V，小于灯的额定电压2.5V，应增大灯的电压，根
据串联电路电压的规律，应减小变阻器的电压，由分压原理，应减小变阻器连入电路中的
电阻大小，故滑片向右移动，直到电压表示数为额定电压2.5V，此时电流表示数如图丙所
示，图中电流表选用小量程，分度值为0.02A，示数为0.24A，则小灯泡的额定功率为：
P＝UI＝2.5V×0.24A＝0.6W；
（3）①闭合开关S，S 和S，读出电压表示数为U；
1 2 1
②再断开S，读出电压表示数为U；
1 2
③在①中，电阻R 短路，电路为R 的简单电路，电压表测电源电压U＝U；
1 0 1
在②中，两电阻串联，电压表则R 的电压U，由欧姆定律，通过R 的电流为：
0 2 0
I＝ ，根据串联电路的规律和欧姆定律，未知定值电阻表达式：
0
R＝ ＝ ＝ ×R。
1 0
故答案为：（1）如上所示；（2）右；2.5；0.24；0.6；（3）②再断开S；③ ×R。
1 0
【总结归纳】本题测量小灯泡的电功率，考查电路的连接、操作过程、电流表读数、额定功
率计算及在没有电流表的情况下设计实验方案测电阻的能力。
学科网（北京）股份有限公司学科网（北京）股份有限公司
