重庆市 2017 年初中毕业暨高中招生考试
物 理 试 题（B）
（全卷共四个大题，满分80分 与化学共用120分钟）
注意事项：
1.试题的答案书写在答题卡上，不得在试卷上直接作答。
2.作答前认真阅读答题卡上的注意事项。
3.考试结束，由监考人员将试题和答题卡一并收回。
4.全卷取
g=10N/kg
，
ρ
水
＝1.0×103kg/m3
。

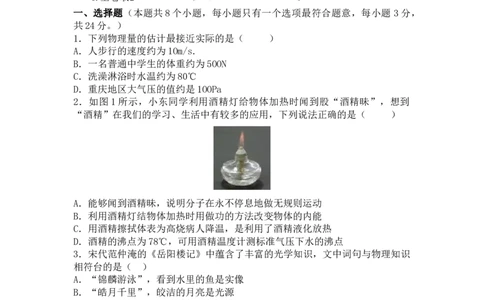

一、选择题（本题共8个小题，每小题只有一个选项最符合题意，每小题 3分，
共24分。）
1．下列物理量的估计最接近实际的是（ ）
A．人步行的速度约为1Om/s.
B．一名普通中学生的体重约为5OON
C．洗澡淋浴时水温约为80℃
D．重庆地区大气压的值约是1OOPa
2．如图1所示，小东同学利用酒精灯给物体加热时闻到股“酒精昧”，想到
“酒精”在我们的学习、生活中有较多的应用，下列说法正确的是（ ）
A．能够闻到酒精昧，说明分子在永不停息地做无规则运动
B．利用酒精灯结物体加热时用做功的方法改变物体的内能
C．用酒精擦拭体表为高烧病人降温，是利用了酒精液化放热
D．酒精的沸点为78℃，可用酒精温度计测标准气压下水的沸点
3．宋代范仲淹的《岳阳楼记》中蕴含了丰富的光学知识，文中词句与物理知识
相符台的是（ ）
A．“锦麟游泳”，看到水里的鱼是实像
B．“皓月千里”，皎洁的月亮是光源
C．“浮光跃金”，湖面波动的光闪着金色是光的折射现象
D．“静影沉璧”，如玉璧一样月亮的倒影是光的反射现象
4．中国的一些美食与传统节日有关，在图2所示的美食中，用物理知识解释正
确的是（ ）
第1页（共33页）A．包饺子时力的作用使饺子皮改变了形状
B．煮熟的汤圆浮起来主要是因为汤圆的重力改变了
C．粽子对盘的压力和桌面对盘的支持力是一对平衡力
D．如果将月饼带到月球上，它的质量会减小
5．下列电学基础知识说法正确的是（ ）
A．同种电荷相互吸引，异种电荷相互排斥
B．只要电子在运动，电路中就一定有电流
C．电源的作用就是给电路两端提供电压
D．电阻的大小只与导体的材料和长度有关

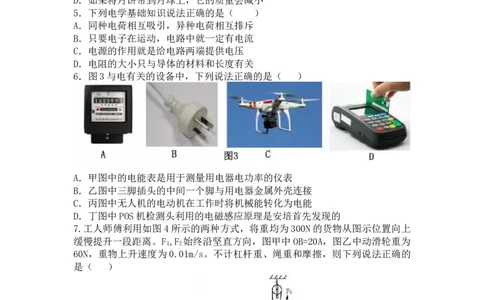

6．图3与电有关的设备中，下列说法正确的是（ ）
A．甲图中的电能表是用于测量用电器电功率的仪表
B．乙图中三脚插头的中间一个脚与用电器金属外壳连接
C．丙图中无人机的电动机在工作时将机械能转化为电能
D．丁图中POS机检测头利用的电磁感应原理是安培首先发现的
7.工人师傅利用如图4所示的两种方式，将重均为300N的货物从图示位置向上
缓慢提升一段距离。F ,F 始终沿坚直方向，图甲中OB=20A，图乙中动滑轮重为
1 2
60N，重物上升速度为0.01m/s。不计杠杆重、绳重和摩擦，则下列说法正确的
是（ ）
A．甲乙两种方式都省一半的力
B．甲方式F 由150N逐渐变大
1
C．乙方式机械效率约为83.3%
第2页（共33页）D．乙方式F 的功率为3W
2
9．图5甲为一个超声波加湿器，图5乙为其内部湿度监测装置的简化电路图。
已知电源电压为12V，定值电阻R的阻值为30Ω，电流表的量程为0-200mA，电
压表的量程为0-9V。湿敏电阻R 的阻值随温度RH变化的关系图像如图5丙所示，
0
其阻值最大为120Ω（图中未画出）。则在电路安全工作的前提下，计算可得
（ ）
A. R的电流最小值为80mA
B．R的电功率最大值为0.9W
C．R 的电功率最小值为0.3W
0
D．装置能监测湿度最大值为90%
二、填空作图题。（本题共6个小题，第14小题作图2分，其余每空1分，共
12分。）

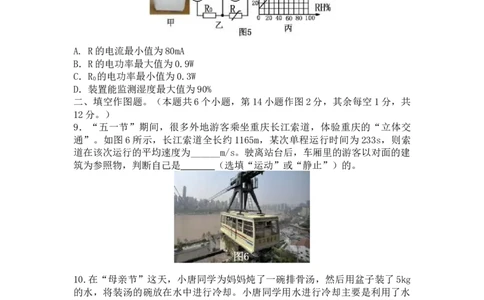

9．“五一节”期间，很多外地游客乘坐重庆长江索道，体验重庆的“立体交
通”。如图6所示，长江索道全长约1165m，某次单程运行时间为233s，则索
道在该次运行的平均速度为______m/s。驶离站台后，车厢里的游客以对面的建
筑为参照物，判断自己是 （选填“运动”或“静止”）的。
10.在“母亲节”这天，小唐同学为妈妈炖了一碗排骨汤，然后用盆子装了5kg
的水，将装汤的碗放在水中进行冷却。小唐同学用水进行冷却主要是利用了水
的 大。过了一会儿，水温由20℃升高到25℃，水吸收的热量为
J ,[C =4.2×103J/(kg．℃)]。
水
11.在图7的电路中，电源电压恒为12V，定值电阻R =50Ω，滑动变阻器的最大
0
阻值为 50Ω，小灯泡上标有“6V”字样，不考虑灯丝电阻变化。若开关 S、
S 、S 都闭合，当滑片P在b端时，电流表示数为____A.若开关S闭合，S 、S
1 2 1 2
都断开，当滑动变阻器接入电路的阻值为20Ω时，电流表的示教为0.4A，则小
灯泡的额定功率是 W。

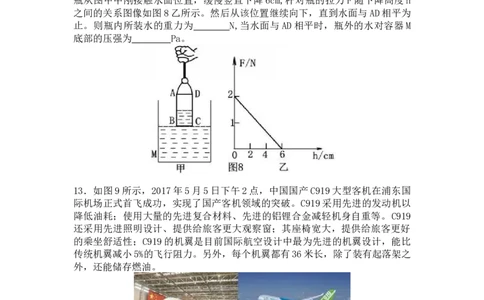

第3页（共33页）12.一个底面积为lOOcm2足够高的柱形容器 M装有20cm深的水，置于水平地面
上，一个质量忽略不计的硬塑料瓶固定的轻杆上，内有适量的水，如图8甲所
示。塑料瓶ABCD部分为柱形，柱形部分高度 h 为16cm。用手拿住轻杆，将该
AB
瓶从图甲中刚接触水面位置，缓慢竖直下降6cm,杆对瓶的拉力F随下降高度h
之间的关系图像如图8乙所示。然后从该位置继续向下，直到水面与AD相平为
止。则瓶内所装水的重力为 N,当水面与AD相平时，瓶外的水对容器 M
底部的压强为 Pa。
13．如图9所示，2017年5月5日下午2点，中国国产C919大型客机在浦东国
际机场正式首飞成功，实现了国产客机领域的突破。C919采用先进的发动机以
降低油耗；使用大量的先进复合材料、先进的铝锂合金减轻机身自重等。C919
还采用先进照明设计、提供给旅客更大观察窗；其座椅宽大，提供给旅客更好
的乘坐舒适性；C919的机翼是目前国际航空设计中最为先进的机翼设计，能比
传统机翼减小5%的飞行阻力。另外，每个机翼都有36米长，除了装有起落架之
外，还能储存燃油。
请找出一个与以上情景相关的物理信息，并指出对应的物理知识，不得与示例
重复。
示例：物理信息：采用先进的发动机；
物理知识：发动机将内能转化为机械能。
作 答 ： 物 理 信 息 ： ___
_
第4页（共33页）物理知识：____
14．完成下列作图：
(1)请作出图10中入射光线经过凸透镜后的折射光线。
(2如图11所示，物体在粗糙水平面上由于惯性向右运动，请作出该物体受到滑
动摩擦力的示意图(作用点请画在物体的重心O上)。
三、实验探究题(本题共3个小题，15小题6分，16小题8分，17小题8分，
共22分。）
15.完成下列两个实验探究：
(1)在“探究凸透镜成像规律”的实验中，小杨同学让蜡烛到凸透镜的距离大于
2倍焦距，移动光屏至适当位置，光屏上将会呈现一个倒立、 ．（选
填“缩小”、“放大”或“不变”）的实像，如图 12所示，此时的像距为
cm。生活中的 (选填“照相机”、“投影仪”或“放大镜")就是应
用了这样的成像规律。
(2)小杨同学在“探究海波熔化和凝固特点”的实验中，某时刻温度计示数如图
13甲所示，为 ℃；小杨画出了“温度-时间”图像，如图13乙所示，由此
可知，海波是 (选填“晶体”或“非晶体”)，海波在第lOmin时处于___
_(选填“固态”、“液态”或“固液并存”) 。
16.小宇同学在“探究电流与电阻的关系”实验中，器材如图 14甲所示，电源
为两节新的干电池，滑动变阻器上标有“10Ω，1A”字样，阻值分别为5Ω、
10Ω、20Ω、30Ω的定值电阻各一个。
第5页（共33页）(1)请用笔画线代替导线，把图14甲所示的电路补充完整（滑片P向右滑，滑
动变阻器接入电路的电阻变大）。
(2)小宇同学首先将 5Ω定值电阻接入电路，将滑片 P滑到____(选填“A”或
“B”)端，再闭合开关，调节滑片P，使电压表的示数为到达某一数值，将电
流表的示如图14乙所示，该示数为 A。
(3)接下来，小宇同学应该 ，并且将滑动变阻器阻值
调到最大处，然后5Ω的电阻替换为10Ω。闭合开关，调节滑片P，使电压表
示数为 V．将电流表示散记录在表格中。
实验次数 1 2 3
电阻R/Ω 5 10 20
电流I/A 0.2 0.1
(4)将定值电阻换成20Ω重复第(3)的操作，由表格中数据发现：在电压一定时，
电流与电阻成 (选填“正比”或“反比”)，本次探究中若换用30Ω
的定值电阻接入电路，无论怎样调节滑片 P，电压表示数始终 （选
填“大于”或“小于”）所需电压．
17．如图1 5所示，小彬同学对“浸没在液体中的物体所受浮力大小与深度是
否有关”一进行了实验探究。
(l)实验前首先应按竖直方向对弹簧测力计进行 。
本实验中，使用弹簧测力计时，手应该拿住弹簧测力计的 （选
填“拉环”或“刻度盘”）。
(2)小彬同学依次进行了如图 15所示的实验，第①次实验中测力计示数为
N。通过分折发现，浸没在纯水中的物体所受的浮力大小与深度 （选填
“有关”或“无关”）。进一步分折得出：物体浸没后与放入前相比，容器对
水平地面的压力增加了 N。
第6页（共33页）(3)小彬同学又进行了“盐水浮鸡蛋”的实验，发现一个有趣的现象：悬浮在盐
水中如图16所示位置的鸡蛋如果用外力将鸡蛋轻轻向下或向上移动一小段距离．
撤销外力后它马上又会回到原来位置悬浮．此现象初步表明：深度增大，浸没
在盐水中的鸡蛋所受的浮力 （选填“增大”、“减小”或“不变”）。
(4)为了精确检验这一结论是否正确，小彬同学找到一个分度值为 0.1g的电子
秤．将图15中的纯水换成盐水，静置一段时向后，用图l5中的同一物体，依
次进行了图17所示的实验。分析电子秤的示数可知：盐水的 随深
度而变化。小彬同学为自己的新发现感到万分高兴，但他并没有停下探究的脚
步，再一次分析，他计算出图 l7②到图 17④细线对物体拉力的变化量为
N。
四、论述计算题（本题共3个小题，18小题6分，19小题8分，20小题8分，
共22分，解题应写出必要的文字说明、步骤和公式，只写出最后结果的不能给
分。）
18.如图18所示的电路中，电源电压不变，电阻 R 的阻值为 lOΩ。闭台开关
1
S，电流表A 的示数为2A．电流表A 的示数为0.8A。求：
1 2
(l)电源电压：
(2)电阻R 消耗的电功率。
1
19．如图19所示为某电烤箱的铭牌，高温档额定功率模糊不清。图20虚线内
第7页（共33页）所示是电烤箱内部的简化电路图。R 和R 均为电热丝，R =72.6Ω。电烤箱开关
1 2 2
接1时是低温档，接2时是高温档。求：
(1)电烤箱在低温档推常工作1Omin电流流的功：
(2)R 的阻值：
1
(3)在某用电高峰期，若家庭电路中只有电烤箱在高温档工作，发现标有
“3000imp/kW．h”的电能表的指示灯闪烁81次共用时2min，求此时家庭电路
两端的实际电压。
20.如图21甲所示为中国首艘国产航母OO1A下水时的情景。某中学物理兴趣小
组的同学在实验室模拟航母下水前的一个过程，他们将一个质最为 2kg的航母
模型置于水平地面上的一个薄壁柱形容器底部，该柱形容器质最为 6kg，底面
积为0.03m2，高为0.4m，如图21乙所示。现在向容器中加水，当加水深度为
O.lm 时，模型刚好离开容器底部，如图 21 丙所示。继续加水直到深度为
0.38m．然后将一质量为0.9kg的舰载机模型轻放在航母模型上，静止后它们一
起漂浮在水面。求：
(1)图丙中水对容器底的压强为多少帕？
(2)图丙中航母模型浸入水中的体积为多少立方米？
(3)放上舰载机后整个装置静时．相对于水深为 0.38m时，容器对水平地面的压
强增加了多少帕？
2017年重庆市中考物理试卷（B卷）
一.选择题
第8页（共33页）1．
（2017重庆B卷）下列物理量的估计最接近实际的是（ ）
A．人步行的速度约为10m/s
B．一个普通中学生的体重约为500N
C．洗澡淋浴时水温约为80℃
D．重庆地区大气压的值大约是100Pa
【解析】
中学生正常步行的速度在1m/s左右，故A不符合实际；
中学生的质量在50kg左右，受到的重力大约为G=mg=50kg×10N/kg=500N，故B符合实际；
人的正常体温为37℃，洗澡淋浴时水温略高于体温约为40℃，故C不符合实际；
重庆地区大气压的值大约是105Pa，故D不符合实际．
故选B．
2．
（2017重庆B卷）如图所示，小东同学利用酒精灯给物体加热时闻到了一股“酒精味”，
想到“酒精”在我们的学习、生活中有较多的应用，下列说法正确的是（ ）
A．能够闻到酒精味，说明分子在永不停息地做无规则运动
B．利用酒精灯给物体加热是用做功的方法改变物体的内能
C．用酒精擦拭体表为高烧病人降温，是利用了酒精液化放热
D．酒精的沸点为78℃，可用酒精温度计测标准气压下水的沸点
第9页（共33页）【解析】
能够闻到酒精味，是酒精分子无规则运动的结果，属于扩散现象，故A正确；
利用酒精灯给物体加热时，物体从酒精灯火焰上吸收热量，是通过热传递的方式来改变物
体的内能，故B错误；
人们常用酒精为高烧病人降温，是利用了酒精易蒸发，蒸发吸热的缘故，故C错误；
标准大气压下，水的沸点是100℃，酒精的沸点是78℃，低于标准气压下沸水的温度，因
此测量沸水的温度不能用酒精温度计，故D错误．
故选A．
3．
（2017重庆B卷）宋代范仲淹的《岳阳楼记》中蕴含了丰富的光学知识，文字词句与物理
知识相符合的是（ ）
A．“锦鳞游泳”，看到水里的鱼是实像
B．“皓月千里”，皎洁的月亮是光源
C．“浮光跃金”，湖面波动的光闪着金色是光的折射现象
D．“静影沉璧”，如玉璧一样月亮的倒影是光的反射现象
【解析】
看到水中的鱼是光的折射现象形成的鱼的虚像，是由于光从水中射向空气的缘故，发生了
折射，故A错误；
月亮本身不能发光，不是光源，故B错误；
“浮光跃金”，金色是光在水面发生的反射现象，故C错误；
玉璧一样月亮的倒影属于平面镜成像，是由光的反射形成的，故D正确．
故选D．
第10页（共33页）4．
（2017重庆B卷）中国的一些美食与传统节日有关，在如图所示的美食中，用物理知识解
释正确的是（ ）
A．包饺子时力的作用使饺子皮改变了形状
B．煮熟的汤圆浮起来主要是因为汤圆的重力改变了
C．粽子对盘的压力和桌面对盘的支持力是一对平衡力
D．如果将月饼带到月球上，它的质量会减小
【解析】
包饺子时，力改变了饺子皮的形状，故A正确；
煮熟的汤圆浮起来主要是因为汤圆的浮力改变了，浮力大于重力，故B错误；
粽子对盘的压力和桌面对盘的支持力，大小不相等，不是平衡力，故C错误；
物体的质量不随物体空间位置的改变而改变，将月饼带到月球上，它的质量不变，故D错
误．
故选A．
5．
（2017重庆B卷）下列电学基础知识说法正确的是（ ）
A．同种电荷相互吸引，异种电荷相互排斥
B．只要电子在运动，电路中就一定有电流
第11页（共33页）C．电源的作用就是给电路两端提供电压
D．电阻的大小只与导体的材料和长度有关
【解析】
自然界中只有两种电荷，同种电荷相排斥，异种电荷相互吸引，故A错误；
只有电荷的定向移动才会形成电流，故B错误；
产生持续电流的条件是电路中必须有电源，且电路是通路，电源是提供电压的装置，故 C
正确；
导体电阻的大小由导体的材料、长度和横截面积决定，还跟温度有关，故D错误．
故选C．
6．
（2017重庆B卷）如图与电有关的设备中，下列说法正确的是（ ）
A．甲图中的电能表是用于测量用电器电功率的仪表
B．乙图中三角插头的其中一个脚与用电器金属外壳连接
C．丙图中无人机的电动机在工作时将机械能转化为电能
D．丁图中POS机检测头利用的电磁感应原理是安培首先发现的
【解析】
甲图中电能表是测量电路消耗电能的仪表，故A错误；
乙图中三脚插头的接地脚应与用电器的金属外壳相连通，这样万一用电器金属外壳带电，
第12页（共33页）电流会通过地线导入大地，防止触电事故的发生，故B正确；
丙图中无人机的电动机工作时将电能转化成机械能，故C错误；
丁图中将带有磁条的银行卡在POS机的线圈中刷一下，POS机便通过产生的电流读出银行
卡的信息，利用了电磁感应原理，法拉第最先发现了电磁感应现象，故D错误．
故选B．
7．
（2017重庆B卷）工人师傅利用如图所示的两种方式，将重均为300N的货物从图示位置
向上缓慢提升一段距离．F 、F 始终沿竖直方向；图甲中OB=2OA，图乙中动滑轮重为
1 2
60N，重物上升速度为0.01m/s．不计杠杆重、绳重和摩擦，则下列说法正确的是（ ）
A．甲乙两种方式都省一半的力
B．甲方式F 由150N逐渐变大
1
C．乙方式机械效率约为83.3%
D．乙方式F 的功率为3W
2
【解析】
图甲方式中，OB=2OA，即动力臂为阻力臂的2倍，由于不计杠杆重、绳重和摩擦，由杠
杆平衡条件可知，动力为阻力的一半，即F=150N；
1
图乙方式中，n=3，不计绳重和摩擦，则F= （G+G ）= （300N+60N）=120N，故A
2 动
第13页（共33页）错误；
图甲方式中，重力即阻力的方向是竖直向下的，动力的方向也是竖直向下的，在提升重物
的过程中，动力臂和阻力臂的比值不变，故动力F 的大小不变，故B错误；
1
不计绳重和摩擦，则图乙方式的机械效率为：
η= = = = =
≈83.3%，故C正确；
图乙方式中F=120N，绳子的自由端的速度为v =3×0.01m/s =0.03m/s，
2 绳
则图乙方式中F 的功率为：P=Fv =120N×0.03m/s=3.6W，故D错误．
2 2 绳
故选C．
8．
（2017重庆B卷）如图甲所示为一个超声波加湿器，如图乙所示为其内部湿度监测装置的
简化电路图．已知电源电压为 12V，定值电阻 R 的阻值为30Ω，电流表的量程为0～
0
200mA，电压表的量程为0～9V．湿敏电阻R的阻值随湿度RH变化的关系图象如图丙所
示，其阻值最大为 120Ω（图中未画出）．则在电路安全工作的前提下，计算可得出
（ ）
A．R的电流最小值为80mA
第14页（共33页）B．R的电功率最大值为0.9W
C．R 的电功率最小值为0.3W
0
D．装置能监测湿度最大值为90%
【解析】
由图乙可知，定值电阻R 与湿敏电阻R串联，电压表测量湿敏电阻R两端的电压，电流表
0
测量电路中的电流；
若湿敏电阻R的阻值最大为120Ω，此时电路中的电流最小，
则此时最大总电阻：R =R+R =30Ω+120Ω=150Ω，
总 0 最大
所以最小电流为I = = =0.08A=80mA；
最小
此时湿敏电阻R两端的电压：U =I R =0.08A×120Ω=9.6V＞9V，
R 最小 最大
由于电压表量程为0～9V，则电流为80mA时湿敏电阻R两端的电压会超过电压表的量程，
所以电路中的最小电流不能为80mA，故A错误；
由欧姆定律可知，电路中的电流I= ，
则湿敏电阻R的电功率：
P =I2R=（ ）2R= = = ，
R
所以，当R=R=30Ω时，R的电功率P 最大，则P = = =1.2W，故B错误；
0 R R最大
根据串联电路的分压原理可知，湿敏电阻R的阻值越大，其两端的电压也越大，由于电压
表量程为0～9V，则湿敏电阻R两端的电压最大为9V时，此时湿敏电阻R的阻值最大，
电路中的电流最小；
第15页（共33页）则根据串联电路总电压等于各电阻两端的电压之和可知，R 两端的电压：
0
U =U﹣U =12V﹣9V=3V，
0最小 R最大
则R 的最小电功率：P = = =0.3W，故C正确；
0 0最小
湿敏电阻R两端的电压最大为9V，电路中的电流：I = = =0.1A，
最小
根据欧姆定律可知，R的最大电阻为：
R = = =90Ω；
最大
由图丙可知能监测湿度的最大值为80%，故D错误．
故选C．
二.填空作图题
9．
（2017重庆B卷）“五一节”期间，很多外地游客乘坐重庆长江索道，体验重庆的“立体
交通”．如图所示，长江索道全长约1165m，某次单程运行时间为233s，则索道在该次运
行的平均速度为_______m/s．驶离站台后，车厢里的游客以对面的建筑为参照物，判断自
己是_______（选填“运动”或“静止”）的．
【解析】
第16页（共33页）长江索道全长s=1165m，某次单程运行时间为t=233s，
索道在该次运行的平均速度为： = =5m/s．
驶离站台后，车厢里的游客以对面的建筑为参照物，游客与地面位置发生了变化，所以游
客自己是运动的．
【答案】
5；运动．
10．
（2017重庆B卷）在“母亲节”这天，小唐同学为妈妈炖了一碗排骨汤，然后用盆子装了
5kg的水，将装汤的碗放在水中进行冷却．小唐同学用水进行冷却主要是利用了水的
_______大．过了一会儿，水温由 20℃升高到 25℃，水吸收的热量为 J[c
水
=4.2×103J/（kg•℃）]．
【解析】
由于水的比热容大，质量相同的水和其它物质相比，升高相同的温度，水吸热多，冷却效
果好，所以，将装汤的碗放在水中进行冷却就是利用水的比热容大这一特性；
水吸收的热量：Q =cm（t﹣t）=4.2×103J/（kg•℃）×5kg×（25℃﹣20℃）=1.05×105J．
吸 0
【答案】
比热容；1.05×105．
11．
（2017重庆B卷）在如图所示的电路中，电源电压恒为12V，定值电阻R 为50Ω，滑动变
0
阻器的最大值为50Ω，小灯泡上标有“6V”字样，不考虑灯丝电阻变化．若开关S、S 、S
1 2
都闭合，当滑片P在b端时，电流表示数为 A．若开关S闭合，S 、S 都断开，当滑
1 2
第17页（共33页）动变阻器接入电路的阻值为 20Ω时，电流表的示数为 0.4A，则小灯泡的额定电功率是
_______W．
【解析】
（1）若开关S、S、S 都闭合，定值电阻R 与滑动变阻器R并联，
1 2 0
当滑片P在b端时，滑动变阻器R接入阻值最大为50Ω，
则通过R的电流：I = = =0.24A，
R
通过R 的电流：I= = =0.24A，
0 0
所以，电流表示数为I=I+I =0.24A+0.24A=0.48A；
0 R
（2）若开关S闭合，S、S 都断开，小灯泡L和滑动变阻器R串联，
1 2
由I= 可知，此时滑动变阻器两端的电压：U =I′R′=0.4A×20Ω=8V，
R
因串联电路的总电压等于各电阻两端的电压之和，
所以，灯泡两端的电压：U =U﹣U =12V﹣8V=4V，
L R
由I= 可知，小灯泡的电阻：R = = =10Ω，
L
则灯泡的额定功率为：P = = =3.6W．
额
【答案】
第18页（共33页）0.48；3.6．
12．
（2017重庆B卷）一个底面积为100cm2足够高的柱形容器M装有20cm深的水，置于水平
地面上；一个质量忽略不计的硬塑料瓶固定在轻杆上，内有适量的水，如图甲所示．塑料
瓶ABCD部分为柱形，柱形部分高度h 为16cm．用手拿住轻杆，将该瓶从图甲中刚接触
AB
水面位置，缓慢竖直下降6cm，杆对瓶的拉力F随下降高度h之间的关系图如图乙所示．
然后从该位置继续向下，直到水面与AD相平为止．则瓶内所装水的重力为 N；当水
面与AD相平时，瓶外的水对容器M底部的压强为 Pa．
【解析】
由图乙可知，h=0时，F=2N，则瓶内所装水的重力G=F=2N；
当瓶子下降6cm时，杆对瓶的拉力恰好为零，此时平时受到的浮力和自身的重力相等，
由F =ρgV 可得，瓶子排开水的体积：
浮 排
V = = = =2×10-4m3=200cm3，
排
容器内水的体积：V =S h =100cm2×20cm=2000cm3，
水 M 水0
容器内水的深度：
第19页（共33页）h = = =22cm，
水1
则水面上升的高度：
h=h ﹣h =22cm﹣20cm=2cm，
水1 水0
△
瓶子浸没的深度：
h = h+h =2cm+6cm=8cm，
浸没 下
△
瓶子的底面积：
S = = =25cm2，
瓶
水面与AD相平时，瓶子排开水的体积：
V ′=S h =25cm2×16cm=400cm3，
排 瓶 AB
容器内水的深度：
h = = =24cm=0.24m，
水2
瓶外的水对容器M底部的压强：
p=ρ gh =1×103kg/m3×10N/kg×0.24m=2400Pa．
水 水2
【答案】
2；2400．
13．
（2017重庆B卷）如图所示，2017年5月5日下午2点，中国国产C919大型客机在浦东
国际机场正式首飞成功，实现了国产客机领域的突破．C919采用先进的发动机以降低油耗；
使用大量的先进复合材料、先进的铝锂合金减轻机身自重等．C919还采用先进照明设计、
第20页（共33页）提供给旅客更大观察窗；其座椅宽大、提供给旅客更好的乘坐舒适性；C919的机翼是目前
国际航空设计中最为先进的机翼设计，能比传统机翼减小5%的飞行阻力．另外，每个机翼
都有36米长，除了装有起落架之外，还能储存燃油．
请找出一个与以上情景有关的物理信息，并指出对应的物理知识，不得与示例重复．
示例：
物理信息：采用先进的发动机；
物理知识：发动机将内能转化机械能．
作答：
物理信息： ；
物理知识： ．
【解析】
物理信息：使用大量的先进复合材料、先进的铝锂合金减轻机身自重等；
物理知识：在体积一定时，先进复合材料、铝锂合金的密度较小，可减轻客机的质量．
【答案】
物理信息：使用大量的先进复合材料、先进的铝锂合金减轻机身自重等；
物理知识：在体积一定时，先进复合材料、铝锂合金的密度较小，可减轻客机的质量．
14．
（2017重庆B卷）完成下列作图：
第21页（共33页）请作出下图中入射光线经过凸透镜后的折射光线．
【解析】
根据平行于主光轴的光线经凸透镜折射后将过焦点作出折射光线，如图所示：
【答案】
15．
（2017重庆B卷）如图所示，物体在粗糙水平面上由于惯性向右运动，请作出该物体受到
滑动摩擦力的示意图（作用点请画在物体的重心O上）．
【解析】
摩擦力的方向与物体运动方向相反，由于物体向右运动，因此物体受到向左的摩擦力；
过力的作用点O沿水平向左的方向画一条带箭头的线段，并用f表示，如图所示：
第22页（共33页）【答案】
三.实验探究题
16．
（2017重庆B卷）完成下列两个实验探究：
（1）在“探究凸透镜成像规律”的实验中，小杨同学让蜡烛到凸透镜的距离大于 2倍焦距，
移动光屏至适当位置，光屏上将会呈现一个倒立、 （选填“缩小”、“放大”或
“不变”）的实像，如图 1 所示，此时的像距为 cm．生活中的
（选填“照相机”、“投影仪”或“放大镜”）就是应用了这样的成像规律．
（2）小杨同学在“探究海波熔化和凝固特点”的实验中，某时刻温度计示数如图 2甲所示，
为 ℃；小宇画出了“温度﹣时间”图象，如图乙所示，由此可知，海波是
（选填“晶体”或“非晶体”），海波在第10min时处于 （选填“固态”、“液
态”或“固液并存”）．
【解析】
第23页（共33页）（1）小杨同学让蜡烛到凸透镜的距离大于2倍焦距，移动光屏至适当位置，光屏上将会呈
现一个倒立、缩小的实像，其应用是照相机；由图 1 可知，此时的像距为 66.5cm﹣
50.0cm=16.5cm；
（2）由图甲可知，温度计的分度值为1℃，其示数为36℃；由图乙可知，海波在熔化和凝
固的过程中，温度保持不变，为晶体；海波在第10min时还没有凝固，为液态．
【答案】
（1）缩小；16.5；照相机；（2）36；晶体；液态．
17．
（2017重庆B卷）小宇同学在“探究电流与电阻的关系”实验中，器材如图甲所示，电源
为两节新的干电池，滑动变阻器上标有“10Ω 1A”字样，阻值分别为5Ω、10Ω、20Ω、
30Ω的定值电阻各一个．
（1）请用笔画线代替导线，把图甲所示的电路补充完整（滑片P向右滑，滑动变阻器接入
电路的电阻变大）．
（2）小宇同学首先将5Ω定值电阻接入电路，将滑片P滑到 （选填“A”或“B”）端，
再闭合开关，调节滑片P，使电压表示数到达某一数值，电流表的示数如图乙所示，该示
数为 A．
第24页（共33页）（3）接下来，小宇同学应该 ，并且将滑动变阻器阻值调到最大处，然后将
5Ω的电阻替换为10Ω．闭合开关，调节滑片P，使电压表示数为 V，将电流表示数
记录在表格中．
实验次数 1 2 3
电阻R/Ω 5 10 20
电流I/A 0.2 0.1
（4）将定值电阻换成20Ω重复第（3）的操作，由表格中数据发现：在电压一定时，电流
与电阻成 （选填“正比”或“反比”）．本次探究中若换用30Ω的定值电阻接入
电路，无论怎样调节滑片P，电压表示数始终 （选填“大于”或“小于”）所需
电压．
【解析】
（1）电源电压为3V，电压表选用小量程与电阻并联，滑片P向右滑，滑动变阻器接入电
路的电阻变大，即滑动变阻器的滑片以左电阻丝连入电路中，如下所示：
（2）为保护电路，闭合开关前，滑动变阻器连入电路中的电阻应该最大，即将滑片 P滑到
B端；电流表的示数如图乙所示，电流表选用小量程，分度值为0.02A，示数0.4A；
（3）研究电流与电阻的关系时，要控制电压表示数不变，由欧姆定律的变形公式，电压表
示数U=IR=0.4A×5Ω=2V，小宇同学应该断开开关，并且将滑动变阻器阻值调到最大，然后
将5Ω的电阻替换为10Ω．闭合开关，调节滑片P，使电压表示数为2V，将电流表示数记
第25页（共33页）录在表格中．
（4）将定值电阻换成20Ω重复第（3）的操作，由表格中数据发现：电阻为原来的几倍，
通过的电流为原来的几分之一，故在电压一定时，电流与电阻成反比．
本次探究中若换用30Ω的定值电阻接入电路，当变阻器全部电阻接入电路时，
根据分压原理，电压表示数为U = = ×3V=2.25V，
表
即电压表示数始终大于所需电压．
【答案】
（1） ；
（2）B；0.4；（3）断开开关；2；（4）反比；大于．
18．
（2017重庆B卷）如图1所示，小彬同学对“浸没在液体中的物体所受浮力大小与深度是
否有关”进行了实验探究．
第26页（共33页）（1）实验前首先应按竖直方向对弹簧测力计进行 ．本实验中，使用弹簧测力计时，
手应该拿住弹簧测力计的 （选填“拉环”或“刻度盘”）．
（2）小彬同学依次进行了如图1所示的实验，第①次实验中测力计示数为 N．通过
分析发现，浸没在纯水中的物体所受的浮力大小与深度 （选填“有关”或“无
关”）．进一步分析得出：物体浸没后与放入前相比，容器对水平地面的压力增加了
N．
（3）小彬同学又进行了“盐水浮鸡蛋”的实验，发现一个有趣的现象：悬浮在盐水中如图
2所示位置的鸡蛋，如果用外力将鸡蛋轻轻向下或向上移动一小段距离，撤销外力后它马
上又回到原来位置悬浮．此现象初步表明：深度增大，浸没在盐水中的鸡蛋所受的浮力
______（选填“增大”、“减小”或“不变”）．
（4）为了精确检验这一结论是否正确，小彬同学找到一个分度值为0.1kg的电子秤，将图
1中的纯水换成盐水静置一段时间后，用图1中的同一物体，依次进行了图3所示的实验．
第27页（共33页）分析电子秤的示数可知：（3）中的结论是正确的．进一步分析可知，出现这一现象的真正
原因是：盐水的 随深度面变化．小彬同学为自己的新发现感到万分高兴，但他并
没有停下探究的脚步，再一次分析，他计算出图3②到图3④细线对物体拉力的变化量为
_______N．
【解析】
（1）实验前首先应按竖直方向对弹簧测力计进行调零，即测力前要使指针对准零刻度线；
为了弹簧靠在刻度盘上，使用弹簧测力计时，手应该拿株弹簧测力计的拉环；
（2）由图1中的①可知，弹簧测力计的分度值是0.1N，弹簧测力计的示数，即物体的重
力G=2.5N；
根据图1中的②③④可知，弹簧测力计的示数相同，说明物体所受浮力的大小与物体浸没
在液体中的深度无关；
物体浸没时所受到的浮力：F =G﹣F=2.5N﹣1.5N=1N，根据力的作用是相互的可知，液
浮
体对物体有一个向上的浮力，同时物体也给液体一个向下的压力，容器对水平地面的压力
为1N；
（3）悬浮在盐水中如图2所示位置的鸡蛋，如果用外力将鸡蛋轻轻向下或向上移动一小段
距离，撤销外力后它马上又回到原来位置悬浮，说明鸡蛋向下（向上）移动后浮力变大
（变小），回到图2所示位置的鸡蛋浮力等于重力，此现象初步表明：深度增大，浸没在
盐水中的鸡蛋所受的浮力增大；
（4）图3所示的实验．分析电子秤的示数可知，浸没在液体中深度越深，排开液体的质量
就越大，即m 就越大，排开液体的体积不变，说明越往下液体密度越大；
排
图 3 中②细线对物体拉力：F=G﹣F =G﹣m g=2.5N﹣（1.1072kg﹣1.0kg）×10N/
2 浮 排2
kg=2.5N﹣1.072N=1.428N；
图 3 中④细线对物体拉力：F=G﹣F ′=G﹣m g=2.5N﹣（1.1097kg﹣1.0kg）×10N/
4 浮 排4
第28页（共33页）kg=2.5N﹣1.097N=1.403N；
图3中②到图3中④细线对物体拉力的变化量：△F=F﹣F=1.428N﹣1.403N=0.025N．
2 4
【答案】
（1）调零；拉环；（2）2.5；无关；1；（3）增大；（4）密度；0.025．
四.论述计算题
19．
（2017重庆B卷）如图所示的电路中，电源电压不变，电阻 R 的阻值为10Ω．闭合开关
2
S，电流表A 的示数为2A，电流表A 的示数为0.8A．
1 2
求：（1）电源电压；
（2）电阻R 消耗的电功率．
1
【解析】
由电路图可知，R 与R 并联，电流表A 测干路电流，电流表A 测R 支路的电流．
1 2 1 2 2
（1）因并联电路中各支路两端的电压相等，
由I= 可知，电源电压：U=IR=0.8A×10Ω=8V；
2 2
（2）因并联电路中干路电流等于各支路电流之和，
通过R 的电流：I=I﹣I=2A﹣0.8A=1.2A，
1 1 2
电阻R 消耗的电功率：P=UI =8V×1.2A=9.6W．
1 1 1
【答案】
第29页（共33页）（1）8V；（2）为9.6W．
20．
（2017重庆B卷）如表所示为某电烤箱的铭牌，高温档额定功率模糊不清．如图虚线内所
示是电烤箱内部的简化电路图．R 和R 均为电热丝，R=72.6Ω．电烤箱开关接1时是低温
1 2 2
档，接2时是高温档．
××牌电烤箱
额定电压 220V
额定功率 高温档 ×××W
低温档 400W
求：（1）电烤箱在低温档正常工作10min电流做的功；
（2）R 的阻值；
1
（3）在某用电高峰期，若家庭电路中只有电烤箱在高温档工作，发现标有“3000imp/
kW•h”的电能表的指示灯闪烁81次共用时2min，求此时家庭电路两端的实际电压．
【解析】
（1）由P= 可知，电烤箱在低温档正常工作10min电流做的功：
W=P t=400W×10min =400W×10×60s=2.4×105J；
低
（2）由图可知，开关接1时，R 与R 串联，总电阻最大，由P= 可知，总功率最小，
1 2
第30页（共33页）电烤箱处于低温档；开关接2时，只有R 接入电路，电阻最小，由P= 可知，功率最大，
1
电烤箱处于高温挡；
处于低温挡时，电路的总电阻：R= = =121Ω；
则R 的阻值：R=R﹣R=121Ω﹣72.6Ω=48.4Ω；
1 1 2
（3）指示灯闪烁81次，电烤箱消耗的电能：W=81× kW•h=0.027kW•h，
工作时间：t=2min= h，
则电烤箱在高温档的实际功率：P= = =0.81kW=810W；
根据P= 可得，此时家庭电路两端的实际电压：
U= = =198V．
【答案】
（1）2.4×105J；（2）为48.4Ω；（3）198V．
21．
（2017重庆B卷）如图甲所示为中国首艘国产航母001A下水时的情景．某中学物理兴趣
小组的同学在实验室模拟航母下水前的一个过程，他们将一个质量为 2kg的航母模型置于
水平地面上的一个薄壁柱形容器底部，该柱形容器质量为 6kg，底面积为0.03m2，高为
0.4m，如图乙所示．现在向容器中加水，当加水深度为0.1m时，模型刚好离开容器底部，
第31页（共33页）如图丙所示．继续加水直到深度为0.38m，然后将一质量为0.9kg的舰载机模型轻放在航母
模型上，静止后它们一起漂浮在水面．求：
（1）图丙中水对容器底部的压强为多少帕？
（2）图丙中航母模型浸入水中的体积为多少立方米？
（3）放上舰载机后整个装置静止后，相对于水深为0.38m时，容器对水平地面的压强增加
了多少帕？
【解析】
（1）由题意可知，图丙中水的深度h=0.1m，
则图丙中水对容器底部的压强：p=ρ gh=1×103kg/m3×10N/kg×0.1m=1×103Pa；
水
（2）航母模型的重力：G =m g=2kg×10N/kg=20N；
航 航
由题意可知，模型刚好离开容器底部，即航母模型漂浮，
所以此时航母模型受到的浮力：F =G =20N；
浮 航
由阿基米德原理可知，航母排开水的体积：
V = = =2.0×10-3m3；
排
（3）舰载机模型的重力：G =m g=0.9kg×10N/kg=9N；
舰载机 舰载机
放上舰载机后整个装置静止后，相对于水深为0.38m时，
容器对水平地面增加的压力：△F=G =9N；
舰载机
则容器对水平地面的压强增加量：
第32页（共33页）p= = =300Pa．
△
【答案】
（1）1×103Pa；（2）2.0×10﹣3m3；（3）300Pa．
第33页（共33页）
