小题必练18：电流 电阻 电功和电功率
(1)部分电路的欧姆定律、电阻定律；(2)伏安特性曲线；(3)电功、电功率、电热等。

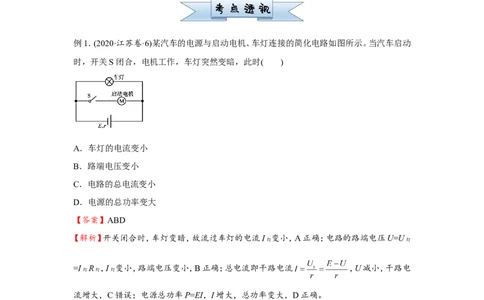

例1．(2020·江苏卷·6)某汽车的电源与启动电机、车灯连接的简化电路如图所示。当汽车启动
时，开关S闭合，电机工作，车灯突然变暗，此时( )
A．车灯的电流变小
B．路端电压变小
C．电路的总电流变小
D．电源的总功率变大
【答案】ABD
【解析】开关闭合时，车灯变暗，故流过车灯的电流I 变小，A正确；电路的路端电压U=U
灯 灯
=I R ，I 变小，路端电压变小，B正确；总电流即干路电流 ，U减小，干路电
灯 灯 灯
流增大，C错误；电源总功率P=EI，I增大，总功率变大，D正确。
【点睛】本题考查闭合电路欧姆定律与串并联电路的分析。
1．一个内电阻可以忽略的电源，给一个绝缘的圆管里装满的水银供电，电流为0.1 A，若把全
部水银倒在一个内径大一倍的绝缘圆管里，那么通过的电流将是( )
A．0.4 A B．0.8 A C．1.6 A D．3.2 A2．某一导体的伏安特性曲线如图AB段(曲线)所示，关于导体的电阻，以下说法正确的是(
)
A．B点的电阻为12 Ω
B．B点的电阻为40 Ω
C．导体的电阻因温度的影响改变了1 Ω
D．导体的电阻因温度的影响改变了9 Ω

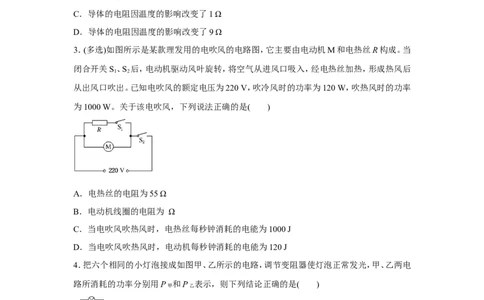

3．(多选)如图所示是某款理发用的电吹风的电路图，它主要由电动机M和电热丝R构成。当
闭合开关S、S 后，电动机驱动风叶旋转，将空气从进风口吸入，经电热丝加热，形成热风后
1 2
从出风口吹出。已知电吹风的额定电压为220 V，吹冷风时的功率为120 W，吹热风时的功率
为1000 W。关于该电吹风，下列说法正确的是( )
A．电热丝的电阻为55 Ω
B．电动机线圈的电阻为 Ω
C．当电吹风吹热风时，电热丝每秒钟消耗的电能为1000 J
D．当电吹风吹热风时，电动机每秒钟消耗的电能为120 J
4．把六个相同的小灯泡接成如图甲、乙所示的电路，调节变阻器使灯泡正常发光，甲、乙两电
路所消耗的功率分别用P 和P 表示，则下列结论正确的是( )
甲 乙
A．P ＝P B．P ＝3P
甲 乙 甲 乙
C．P ＝3P D．P ＞3P
乙 甲 乙 甲
5．(多选)某同学研究白炽灯得到某白炽灯的U－I曲线如图所示。图象上A点与原点的连线
与横轴成α角，A点的切线与横轴成β角，则( )A．白炽灯的电阻随电压的增大而减小
B．在A点，白炽灯的电阻可表示为tan β
C．在A点，白炽灯的电功率可表示为UI
0 0
D．在A点，白炽灯的电阻可表示为

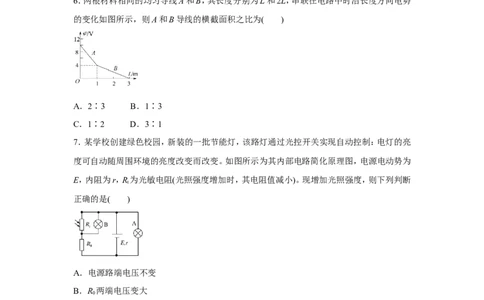

6．两根材料相同的均匀导线A和B，其长度分别为L和2L，串联在电路中时沿长度方向电势
的变化如图所示，则A和B导线的横截面积之比为( )
A．2∶3 B．1∶3
C．1∶2 D．3∶1
7．某学校创建绿色校园，新装的一批节能灯，该路灯通过光控开关实现自动控制：电灯的亮
度可自动随周围环境的亮度改变而改变。如图所示为其内部电路简化原理图，电源电动势为
E，内阻为r，R为光敏电阻(光照强度增加时，其电阻值减小)。现增加光照强度，则下列判断
t
正确的是( )
A．电源路端电压不变
B．R 两端电压变大
0
C．B灯变暗，A灯变亮
D．电源总功率不变
8．(多选)如表所示列出了某品牌电动自行车及所用电动机的主要技术参数，不计其自身机械
损耗。若该车在额定状态下以最大运行速度行驶，则( )
自重 40 kg 额定电压 48 V
载重 75 kg 额定电流 12 A
最大行驶速度 20 km/h 额定输出功率 350 WA．电动机的输入功率为576 W
B．电动机的内电阻为4 Ω
C．该车获得的牵引力为104 N
D．该车受到的阻力为63 N

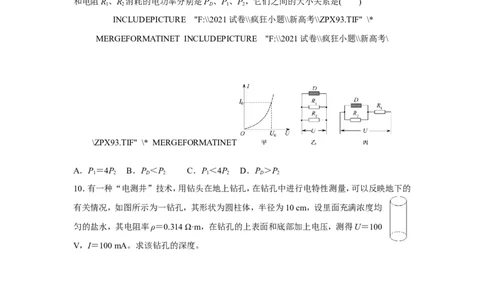

9．(多选)一个用半导体材料制成的电阻器D，其电流I随它两端的电压U的关系图象如图甲
所示，将它与两个标准电阻R、R 并联后接在电压恒为U的电源上，如图乙所示，三个用电器
1 2
消耗的电功率均为P。现将它们连成如图丙所示的电路，仍然接在该电源的两端，设电阻器D
和电阻R、R 消耗的电功率分别是P 、P、P，它们之间的大小关系是( )
1 2 D 1 2
INCLUDEPICTURE "F:\\2021试卷\\疯狂小题\\新高考\\ZPX93.TIF" \*
MERGEFORMATINET INCLUDEPICTURE "F:\\2021试卷\\疯狂小题\\新高考\
\ZPX93.TIF" \* MERGEFORMATINET
A．P＝4P B．P ＜P C．P＜4P D．P ＞P
1 2 D 2 1 2 D 2
10．有一种“电测井”技术，用钻头在地上钻孔，在钻孔中进行电特性测量，可以反映地下的
有关情况，如图所示为一钻孔，其形状为圆柱体，半径为10 cm，设里面充满浓度均
匀的盐水，其电阻率ρ＝0.314 Ω·m，在钻孔的上表面和底部加上电压，测得U＝100
V，I＝100 mA。求该钻孔的深度。
11．某辆以蓄电池为驱动能源的环保汽车，总质量m＝3×103 kg。当它在水平路面上以v＝36
km/h的速度匀速行驶时，蓄电池的输出电流I＝50 A，输出电压U＝200 V。在此行驶状态下，
该环保汽车能够将蓄电池输出功率的90%转化为用于牵引汽车前进的机械功率P 。(g取10
机
m/s2)(1)求汽车所受阻力。
(2)若该环保汽车的驱动电机的内部结构如图所示，其中R＝0.1 Ω，R＝1950 Ω，求电动机M
1 2
的热功率。
12．在如图甲所示的电路中，电阻R 和R 都是纯电阻，它们的伏安特性曲线分别如图乙中
1 2
Oa、Ob所示。现在电路两端BC之间加上恒定的电压U＝7.0 V。调节滑动变阻器R，使电阻
0 3
R 和R 消耗的电功率恰好相等，求此时电阻R 和R 的阻值为多大？R 接入电路的阻值为多
1 2 1 2 3
大？
INCLUDEPICTURE "F:\\2021 试 卷 \\ 疯 狂 小 题 \\ 新 高 考 \\ 欢 度 507.tif" \*
MERGEFORMATINET INCLUDEPICTURE "F:\\2021 试卷\\疯狂小题\\新高考\\欢度
507.tif" \* MERGEFORMATINET答 案
1．【答案】C
【解析】因电阻R＝ρ，内径大一倍，截面积就变为原来的四倍，又因水银体积不变，所以长度l
变为原来的，故电阻变为原来的，所以电流变为原来的16倍，为1.6 A。
2．【答案】B
【解析】A点电阻R ＝ Ω＝30 Ω，B点电阻R ＝ Ω＝40 Ω，故A错误，B正确；ΔR＝R －R ＝
A B B A
10 Ω，故C、D错误。
3．【答案】AD
【解析】电吹风吹热风时电热丝消耗的功率为P＝1 000 W－120 W＝880 W，对电热丝，由P
＝可得电热丝的电阻为R＝＝ Ω＝55 Ω，A项正确；由于不知道电动机线圈的发热功率，所
以电动机线圈的电阻无法计算，B项错误；当电吹风吹热风时，电热丝每秒消耗的电能为880
J，C项错误；当电吹风吹热风时，电动机每秒钟消耗的电能为120 J，D项正确。
4．【答案】B
【解析】设各灯泡正常工作时的电流为I，则甲电路的总电流为I ＝3I，乙电路的总电流为I
甲 乙
＝I，所以由P＝UI得P ＝3P ，应选B项。
甲 乙
5．【答案】CD
【解析】白炽灯的电阻随电压的增大而增大，选项A错误；在A点，白炽灯的电阻可表示为，
选项B错误，D正确；在A点，白炽灯的电功率可表示为UI，选项C正确。
0 0
6．【答案】B
【解析】由图象可知两导线电压降分别为U ＝6 V，U ＝4 V；由于它们串联，则3R ＝2R ；由
A B B A
电阻定律可知＝，得＝，B项正确。
7．【答案】B
【解析】由题意，增加光照强度，R减小，外电路总电阻减小，根据闭合电路欧姆定律得知，干
t
路电流I增大，电源的内电压增大，路端电压U减小，则A灯变暗，通过R 电流I＝I－I ，I增
0 0 A
大，而I 减小，则I 增大，R 两端电压U 增大，而R、B的电压之和等于路端电压，路端电压
A 0 0 0 0
减小，则知，B的电压减小，B灯变暗；电源的总功率P＝EI，I增大，则P增大，故B项正确，A、C、D项错误。
8．【答案】AD
【解析】由于U＝48 V，I＝12 A，则P＝IU＝576 W，故选项A正确；因P ＝P ＋I2r，r＝＝ Ω
入 出
＝1.57 Ω，故选项B错误；由P ＝Fv＝Fv，F＝F＝63 N，故选项C错误，D正确。
出 f f
9．【答案】BC
【解析】当三个电阻并联接到电压为U的电源上时，消耗的功率都是P，说明此时三个电阻的
阻值相等，因此两个定值电阻R＝R，有P＝。若将它们连接成如题图丙所示的电路，仍然接
1 2
在该电源的两端，则R 与D并联的阻值小于电阻R，所以R 两端电压U＞U，D与R 两端电
2 1 1 1 2
压U＜U，由D的I－U图象可知，电压越小，D的电阻越大，所以此时R ＞R。设题图丙中总
2 D 2
电流为I，则流过R 的电流I＞I，由P＝I2R得P＜4P，A项错误，C项正确；由P＝得P ＜
2 2 1 2 D
P，D项错误，B项正确。
2
10．【解析】盐水电阻R＝＝1 000 Ω
由电阻定律R＝
S＝πr2＝3.14×10－2 m2
解得h＝100 m。
11．【解析】(1)蓄电池输出功率P＝UI＝200×50 W＝104 W
90%P＝Fv
解得汽车所受阻力f＝F＝900 N。
(2)电动机M两端电压U′＝U－IR ＝195 V
1
R 中电流I＝U′/R＝0.1 A
2 2 2
电动机输入电流I′＝I－I＝49.9 A
2
电动机输入功率P＝U′I′＝9 730.5 W
输出功率P ＝90%P＝9 000 W
出
电动机M的热功率P ＝P－P ＝730.5 W。
热 出
12．【解析】R、R 和R 串联，电流相等。当电阻R 和电阻R 消耗的电功率相等时，有R＝R
1 2 3 1 2 1 2
由伏安特性曲线可知，此时电路中的电流I＝2.5 mA
这时加在电阻R 和R 上的电压U＝U＝2.5 V
1 2 1 2
由欧姆定律得R＝R＝＝1000 Ω
1 2
滑动变阻器R 两端电压为U＝U－U－U＝2 V
3 3 0 1 2
由欧姆定律得R＝＝800 Ω。
