专题08 电路及其应用
质量检测卷
第Ⅰ卷(选择题，共48分)
一、选择题(本题共12小题，每小题4分，共48分。在每小题给出的四个选项中，第1～8题
只有一项符合题目要求，第9～12题有多项符合题目要求。全部选对的得4分，选对但不全
的得2分，有选错的得0分)

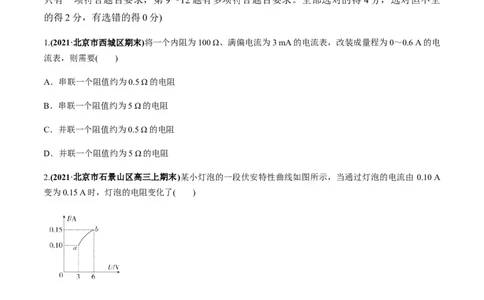

1.(2021·北京市西城区期末)将一个内阻为100 Ω、满偏电流为3 mA的电流表，改装成量程为0～0.6 A的电
流表，则需要( )
A．串联一个阻值约为0.5 Ω的电阻
B．串联一个阻值约为5 Ω的电阻
C．并联一个阻值约为0.5 Ω的电阻
D．并联一个阻值约为5 Ω的电阻
2.(2021·北京市石景山区高三上期末)某小灯泡的一段伏安特性曲线如图所示，当通过灯泡的电流由 0.10 A
变为0.15 A时，灯泡的电阻变化了( )
A．10 Ω B．30 Ω C．40 Ω D．60 Ω
3.有一个电动势为3 V、内阻为1 Ω的电源．下列电阻与其连接后，使电阻的功率大于2 W，且使该电源的
效率大于50%的是( )
A．0.5 Ω B．1 Ω C．1.5 Ω D．2 Ω
4.(2021·浙江杭州高三上学期模拟)如图有一内电阻为4.4 Ω的电解槽和一盏标有“110V 60 W”的灯泡串联
后接在电压为220 V的直流电路两端，灯泡正常发光，则( )A．电解槽消耗的电功率为120 W B．电解槽消耗的电功率为60 W
C．电解槽的发热功率为60 W D．电路消耗的总功率为60 W

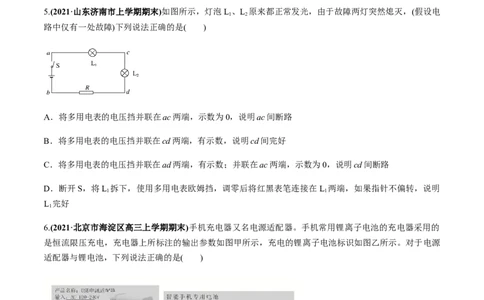

5.(2021·山东济南市上学期期末)如图所示，灯泡L 、L 原来都正常发光，由于故障两灯突然熄灭，(假设电
1 2
路中仅有一处故障)下列说法正确的是( )
A．将多用电表的电压挡并联在ac两端，示数为0，说明ac间断路
B．将多用电表的电压挡并联在cd两端，有示数，说明cd间完好
C．将多用电表的电压挡并联在ad两端，有示数；并联在ac两端，示数为0，说明cd间断路
D．断开S，将L 拆下，使用多用电表欧姆挡，调零后将红黑表笔连接在L 两端，如果指针不偏转，说明
1 1
L 完好
1
6.(2021·北京市海淀区高三上学期期末)手机充电器又名电源适配器。手机常用锂离子电池的充电器采用的
是恒流限压充电，充电器上所标注的输出参数如图甲所示，充电的锂离子电池标识如图乙所示。对于电源
适配器与锂电池，下列说法正确的是( )
A．手机电池标识的mAh是电功的单位
B．电源适配器输出的电压是6 V交流电
C．如果工作电流是200 mA，手机电池能连续工作约8个小时D．手机充电时会微微发热，所以手机充电器主要是把电能转化成热能的装置
7.(2021·湖南湘东区联考)如图所示，a、b、c为不同材料制成的电阻，b与a的长度相等，b的横截面积是a
的两倍；c与a的横截面积相等，c的长度是a的两倍．当开关闭合后，三个理想电压表的示数关系是
U∶U∶U＝1∶1∶2.关于这三种材料的电阻率ρ、ρ、ρ，下列说法正确的是( )
1 2 3 a b c
A．ρ 是ρ 的2倍 B．ρ 是ρ 的2倍
a b a c
C．ρ 是ρ 的2倍 D．ρ 是ρ 的2倍
b c c a

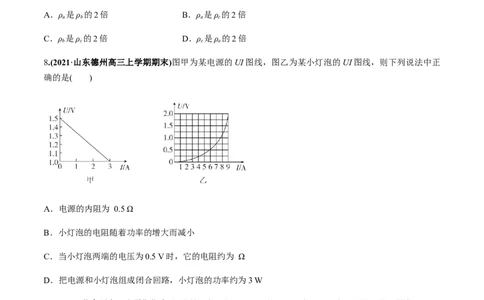

8.(2021·山东德州高三上学期期末)图甲为某电源的UI图线，图乙为某小灯泡的UI图线，则下列说法中正
确的是( )
A．电源的内阻为 0.5 Ω
B．小灯泡的电阻随着功率的增大而减小
C．当小灯泡两端的电压为0.5 V时，它的电阻约为 Ω
D．把电源和小灯泡组成闭合回路，小灯泡的功率约为3 W
9.(2021·江苏泰州高三上学期期末)如图所示电路中，合上开关S后，电压表和电流表的读数分别为U、I，
定值电阻R 消耗的功率为P，电容器所带的电荷量为Q，两电表均为理想电表。当滑动变阻器的滑片向右
2

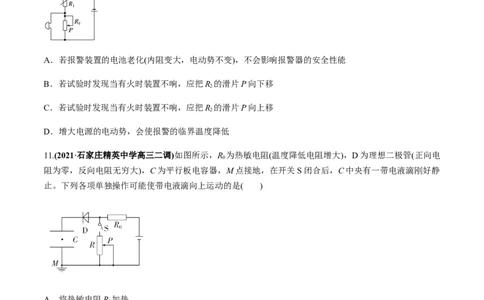

移动时，下列有关物理量之间变化关系的图象正确的是( )10.在校园冬季安全大检查中，某学习小组发现学校宿舍楼的火警报警装置的电路如图9所示，R 为热敏电
1
阻，温度升高时，R 急剧减小，当电铃两端电压达到一定值时，电铃会响，则下列说法正确的是( )
1
A．若报警装置的电池老化(内阻变大，电动势不变)，不会影响报警器的安全性能
B．若试验时发现当有火时装置不响，应把R 的滑片P向下移
2
C．若试验时发现当有火时装置不响，应把R 的滑片P向上移
2
D．增大电源的电动势，会使报警的临界温度降低
11.(2021·石家庄精英中学高三二调)如图所示，R 为热敏电阻(温度降低电阻增大)，D为理想二极管(正向电
0
阻为零，反向电阻无穷大)，C为平行板电容器，M点接地，在开关S闭合后，C中央有一带电液滴刚好静
止。下列各项单独操作可能使带电液滴向上运动的是( )
A．将热敏电阻R 加热
0
B．滑动变阻器R的滑片P向上移动
C．开关S断开
D．电容器C的上极板向上移动
12．(2021·江苏无锡高三上学期期末)如图所示，电源电动势为E，内阻为r，C为电容器，L为小灯泡，R
为定值电阻，闭合开关，小灯泡能发光。现将滑动变阻器滑片向右滑动一段距离，滑动前后理想电压表
V、V 示数变化量的绝对值分别为ΔU、ΔU，理想电流表A示数变化量的绝对值为ΔI，则( )
1 2 1 2A．电容器的带电量变大
B．灯泡亮度变亮
C.与均保持不变
D．当电路稳定后，断开开关，小灯泡立刻熄灭
第Ⅱ卷(非选择题，共62分)
二、实验题(本题共2小题，共14分)
13.(2021·山西五地联考上学期期末)学校物理兴趣小组为探究多用电表欧姆挡的原理，决定自己动手设计一
个欧姆表，其内部的结构图如图甲所示，已知电源电动势E约为3 V，其他数值同学们都忘记了，所以同
学们决定测量欧姆表的电源电动势和内阻．
(1)两表笔分别与电阻箱两接线柱相连，调节电阻箱，直到电流表读数如图乙，电阻箱示数如图丙，则欧姆
表的内阻约为________ Ω.
(2)该小组同学把欧姆表的两表笔与电阻箱连接，根据记录的电阻箱阻值R与电流表的读数I，在如图所示
坐标系中描点，请根据坐标系中所描点作出图象；(3)由图象可得欧姆表的电源电动势E＝________ V，欧姆表的内阻r＝________ Ω.
14.(2021·浙江衢州、湖州、丽水市检测)小明同学进行“测绘小灯泡的伏安特性曲线”实验，实验所用的小
灯泡额定电压为2.5 V.(1)他按如图甲所示的电路进行实验，请你用笔画线代替导线将电路补充完整；
(2)开始实验前，开关应处于断开状态，图甲中的滑动变阻器滑片应该滑在________(选填“最左端”“最
右端”或“中间位置”)；
(3)电路正确连接后发现小灯泡不亮，电压表有读数，移动滑动变阻器后电压表会变化，但电流表读数不明
显，有可能是因为________；
A．滑动变阻器滑片没有接触好
B．小灯泡与灯座接触不良
C．灯泡短路
(4)正确的操作后得到如下表中的数据，部分数据已经描到图乙中，请在图乙上完成 7、8两组数据的描
点，并描绘出小灯泡的伏安特性曲线；
序号 1 2 3 4 5 6
电流 0.04 0.08 0.12 0.14 0.16 0.18
电压 0.02 0.06 0.12 0.25 0.45 0.75
序号 7 8 9 10 11 12
电流 0.20 0.22 0.24 0.26 0.28 0.30
电压 1.02 1.33 1.50 1.79 2.20 2.50
(5)小明正确使用多用电表由图丁读出电阻约为0.7 Ω，则他选择图丙多用电表倍率是________(选填字母)．
A．×1 Ω B．×10 Ω C．×100 Ω
三、计算论述题(本题共4小题，共48分。解答时写出必要的文字说明和重要的演算步骤，只
写出答案的不得分。有数值计算的题，答案中必须明确写出数值的单位)
15.(2021·山东临沂十九中高三上学期第六次调研)(10分)如图所示，M为一线圈电阻R ＝0.5 Ω的电动机，
M
R＝8 Ω，电源电动势E＝10 V。当开关S断开时，电流表的示数I ＝1 A，当开关S闭合时，电流表的示数
1
为I＝3 A。求：
2(1)电源内阻r；
(2)开关S断开时，电阻R消耗的功率P；
(3)开关S闭合时，通过电动机M的电流大小I 。
M
16.(2020·金华十校4月模拟)（12分）如图所示电路中电源的电动势为E，内阻不计，其他各电阻阻值R＝
1
R ＝3R，R ＝R.水平放置的平行金属板A、B间的距离为d，板长为L.在A板的左下端且非常靠近极板A的
3 2
位置，有一质量为m、带电荷量为－q的小液滴以初速度v 水平向右射入两板间．(重力加速度用g表示)
0
(1)若使液滴能沿v 方向射出电场，电动势E 应为多大？
0 1
(2)若使液滴恰能打在B板的中点，电动势E 应为多大？
217.(2021·上海嘉定高三上学期期末)(12分)如图所示电路，电源电动势为E＝3 V，内阻为r＝1 Ω，定值电阻
R＝10 Ω，滑动变阻器R可在0～20 Ω范围内变化。当滑片P处于中点位置时，求：
0
(1)当开关S断开时，定值电阻R 两端的电压U 为多少？
0 0
(2)当开关S闭合时，定值电阻R 两端的电压U′为多少？
0 0
(3)当开关S闭合时，若要使定值电阻R 两端的电压恢复为U ，滑片P应该向左还是向右移动？请简述理
0 0
由。18.(2021·石家庄精英中学高三二调)(14分)如图所示的电路中，R ＝4 Ω，R ＝2 Ω，滑动变阻器R 上标有
1 2 3
“10 Ω 2 A”的字样，理想电压表的量程有0～3 V和0～15 V两挡，理想电流表的量程有0～0.6 A和0～
3 A两挡。闭合开关S，将滑片P从最左端向右移动到某位置时，电压表、电流表示数分别为2 V和0.5
A；继续向右移动滑片P至另一位置，电压表指针指在满偏的，电流表指针也指在满偏的。求电源电动势
与内阻的大小。(保留两位有效数字)
