一级建造师
水利水电工程管理与实务
课程精讲
主讲老师：李想3.1.1 土石方工程施工的土石分级

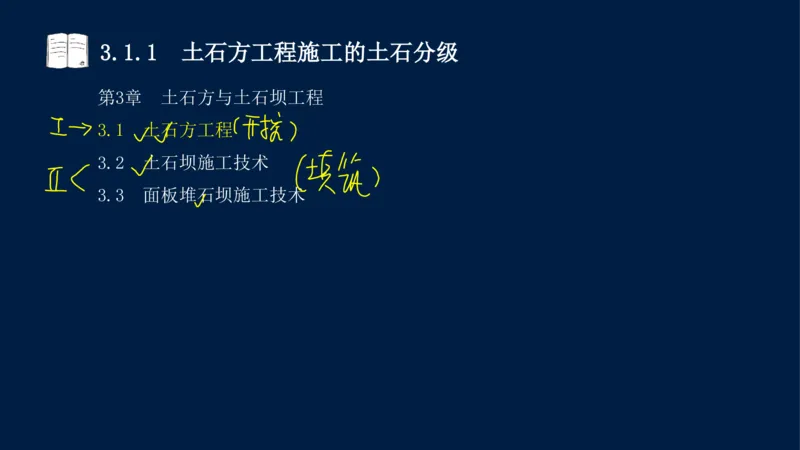

第3章 土石方与土石坝工程
3.1 土石方工程

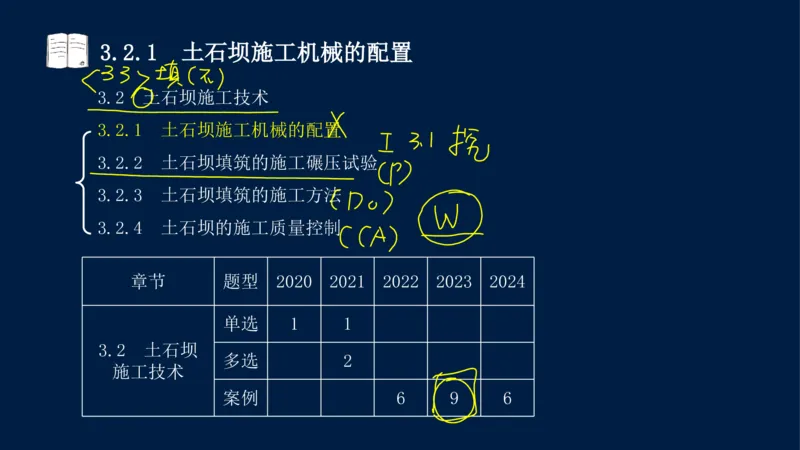

3.2 土石坝施工技术

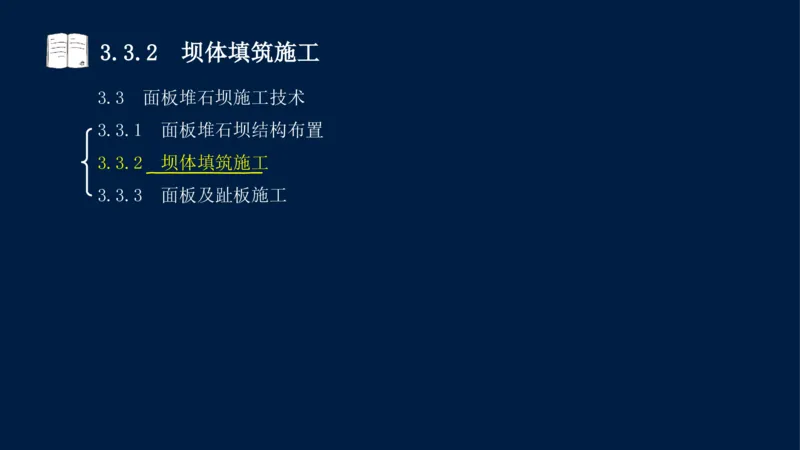

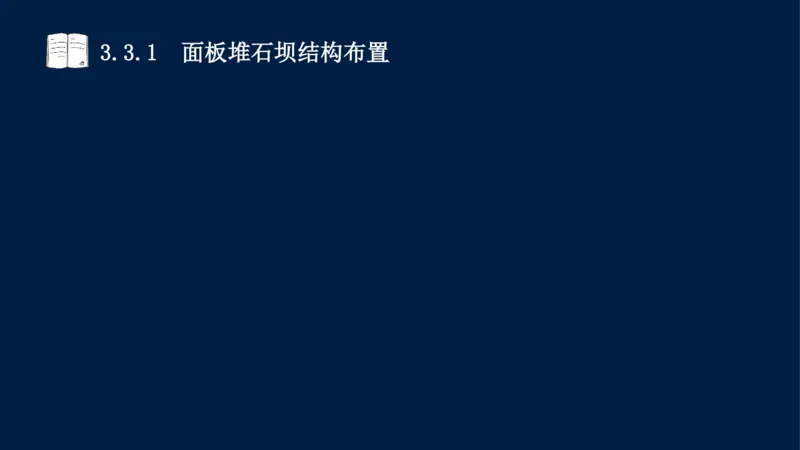

3.3 面板堆石坝施工技术3.1.1 土石方工程施工的土石分级
3.1 土石方工程

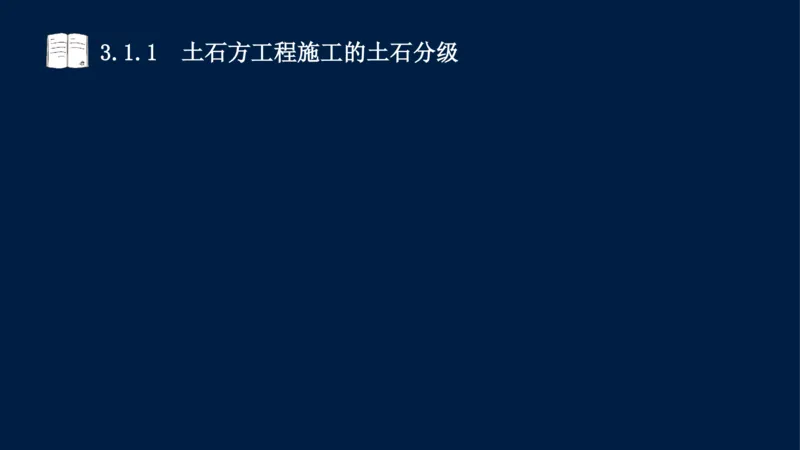

3.1.1 土石方工程施工的土石分级
3.1.2 土方开挖技术
3.1.3 石方开挖技术

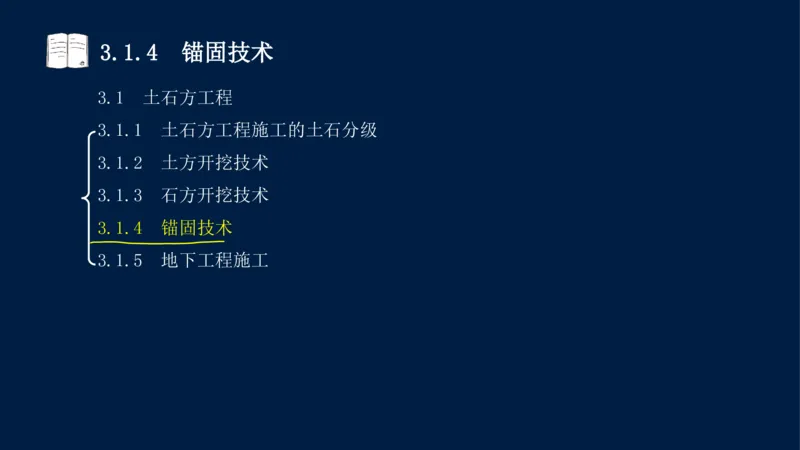

3.1.4 锚固技术

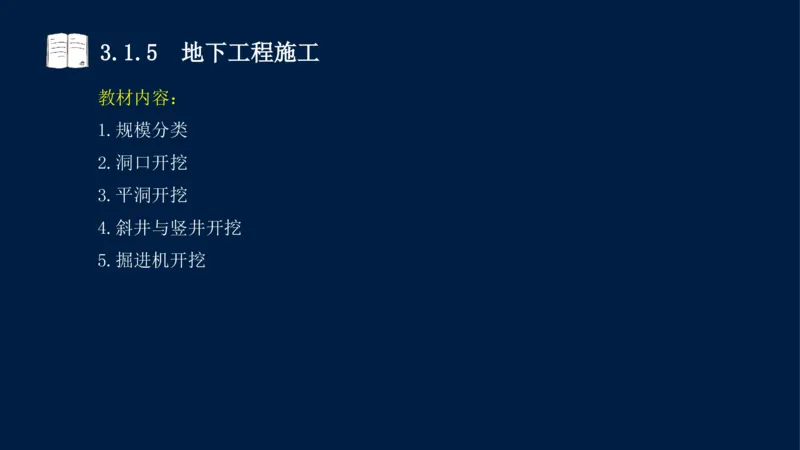

3.1.5 地下工程施工

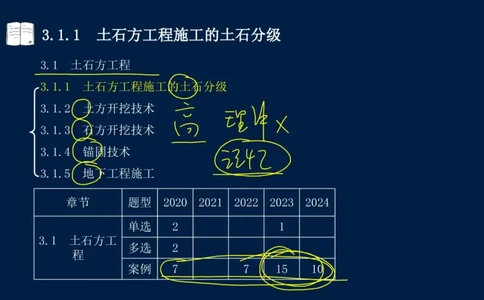

章节 题型 2020 2021 2022 2023 2024
单选 2 1
3.1 土石方工
多选 2
程
案例 7 7 15 103.1.1 土石方工程施工的土石分级
导入：3.1.1 土石方工程施工的土石分级
考情分析：
单选题：2006(1)，2017(1)，2019(1)，2020(1)；
多选题：无；
案例题：2006(1)，2022(1)，2024(1)。
一、二建教材重复程度：90%。3.1.1 土石方工程施工的土石分级
教材内容：
0.前言
1.土的分级 （1张表）
2.岩石的分级 （1张表）
3.洞室开挖的围岩分类 （1张表）3.1.1 土石方工程施工的土石分级

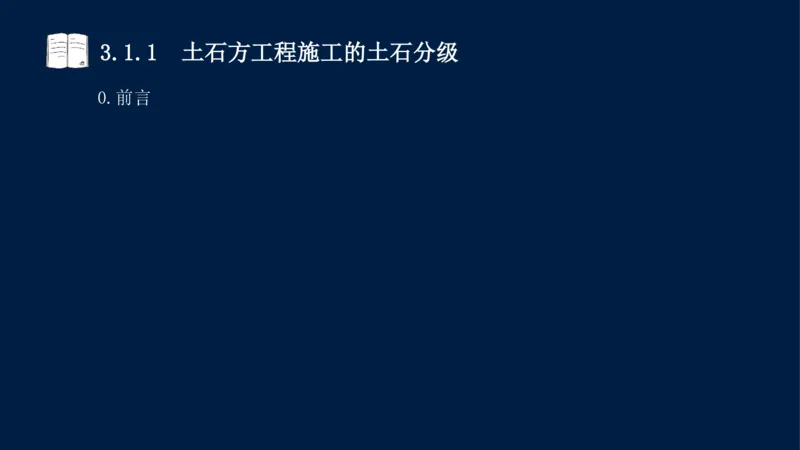

0.前言3.1.1 土石方工程施工的土石分级
0.前言
土石分级，依开挖方法、开挖难易、坚固系数等，共划分
为16级，
➊土分4级，
（2012[10月](2)、2015(2)、2018(2)、2020(1)、
2021(2A)考点，5次相同考点）
（2013(2)，2006(1)案例）
➋岩石分12级。（2011(2)、2017(1)考点）。3.1.1 土石方工程施工的土石分级
例题1：2020(1)-5.土石分级中，土分为（ ）级。
A.3
B.4
C.5
D.6
答案：B
解析：土石开挖，依开挖方法、开挖难易、坚固系数等，
土石共划分为16级，其中，①土分4级，②岩石分12级。
（本题也是2012[10月](2)，2015(2)，2018(2)，2021(2A)
选择题）3.1.1 土石方工程施工的土石分级

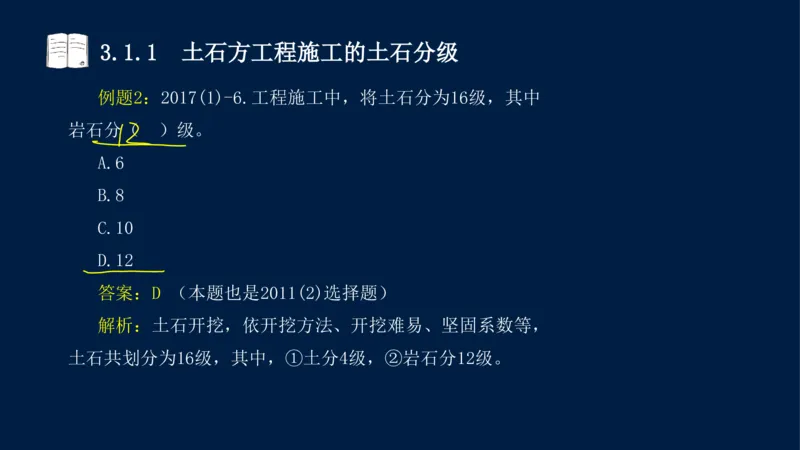

例题2：2017(1)-6.工程施工中，将土石分为16级，其中
岩石分（ ）级。
A.6
B.8
C.10
D.12
答案：D （本题也是2011(2)选择题）
解析：土石开挖，依开挖方法、开挖难易、坚固系数等，
土石共划分为16级，其中，①土分4级，②岩石分12级。3.1.1 土石方工程施工的土石分级
1.土的分级 （1张表）3.1.1 土石方工程施工的土石分级
1.土的分级
土的工程分类 （一、二建表格）
土
的 湿重度 密度
土的名称 外观极其组成特性 开挖工具
等 （kN/m3） （kg/m3）
级
16.5～ 1650～ 疏松、黏着力差或易进水，
Ⅰ 砂土、种植土 用锹或略加脚踩开挖
17.5 1750 略有黏性
壤土、淤泥 、含根 17.5～ 1750～
Ⅱ 开挖时能成块，并易打碎 用锹需用脚踩开挖
种植土 18.5 1850
黏土、干燥黄土、干 用镐、三齿耙开挖或
18.0～ 1800～ 黏手、看不见砂粒、或干
Ⅲ 淤泥、含<少量>砾石 用锹需<用力加脚踩>
19.5 1950 硬
的黏土 开挖
坚硬黏土、砾质黏土、
19.0～ 1900～ 结构坚硬，分裂后成块状，
Ⅳ 含卵石黏土 用镐、三齿耙等开挖
21.0 2100 或含黏粒、砾石较多
（2022(2B)考点）3.1.1 土石方工程施工的土石分级

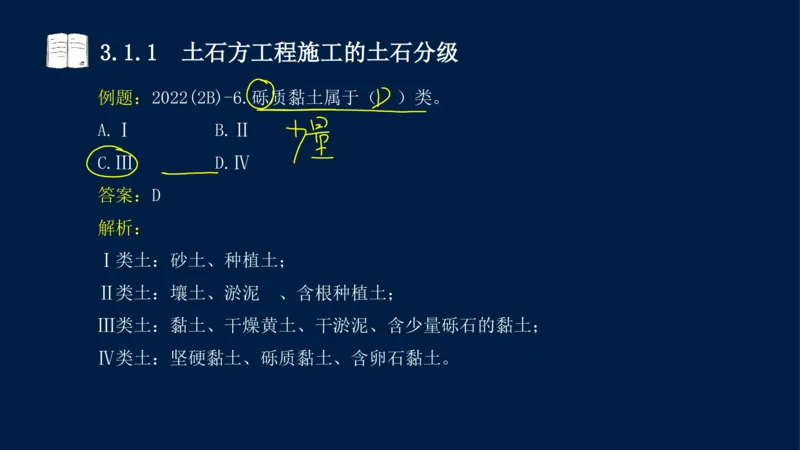

例题：2022(2B)-6.砾质黏土属于（ ）类。
A.Ⅰ B.Ⅱ
C.Ⅲ D.Ⅳ
答案：D
解析：
Ⅰ类土：砂土、种植土；
Ⅱ类土：壤土、淤泥 、含根种植土；
Ⅲ类土：黏土、干燥黄土、干淤泥、含少量砾石的黏土；
Ⅳ类土：坚硬黏土、砾质黏土、含卵石黏土。3.1.1 土石方工程施工的土石分级

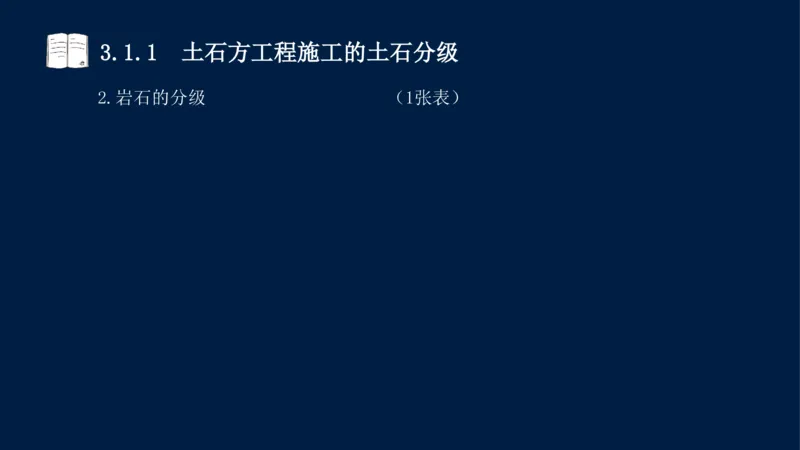

2.岩石的分级 （1张表）3.1.1 土石方工程施工的土石分级

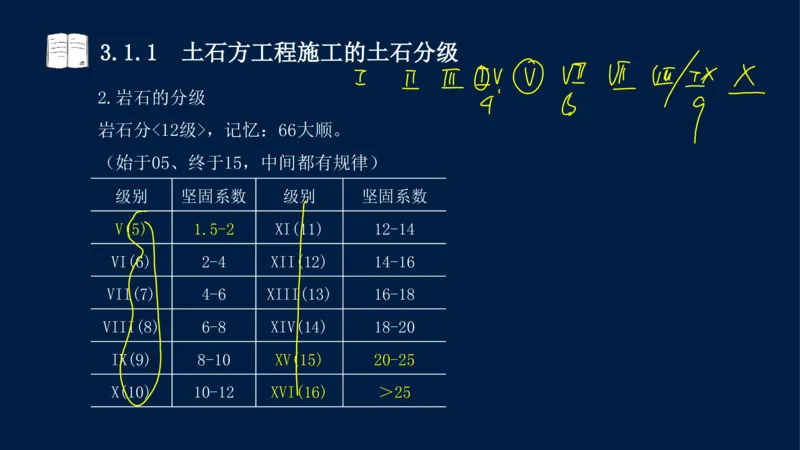

2.岩石的分级
岩石分<12级>，记忆：66大顺。
（始于05、终于15，中间都有规律）
级别 坚固系数 级别 坚固系数
V(5) 1.5-2 XI(11) 12-14
VI(6) 2-4 XII(12) 14-16
VII(7) 4-6 XIII(13) 16-18
VIII(8) 6-8 XIV(14) 18-20
IX(9) 8-10 XV(15) 20-25
X(10) 10-12 XVI(16) ＞253.1.1 土石方工程施工的土石分级

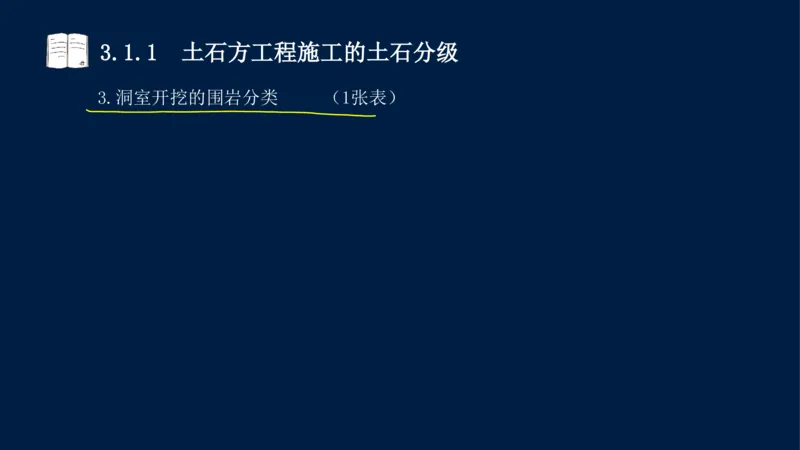

3.洞室开挖的围岩分类 （1张表）3.1.1 土石方工程施工的土石分级
3.洞室开挖的围岩分类
地下洞室的围岩根据：➊岩石强度、➋岩体完整程度、➌
结构面状态、➍地下水、➎主要结构面产状等<五项>因素之和
的<总评分>为基本依据（2024(1)案例），以<围岩强度应力比
>为参考依据（<墙里>秋千墙外道），进行工程地质分类。
（记忆：<滟滟>随波千万里，江流<宛>转绕芳甸。）
（记忆：天长地久有时尽，此恨<绵绵>无绝期。）
围岩工程地质分类表（ ）
表头为：<文治>武功，总评分，<墙里>
类别：3稳定、2不稳定；
总评分：2345，Ⅲ类，45起步，20级差，包大不包小。
（见下页PPT）3.1.1 土石方工程施工的土石分级
3.洞室开挖的围岩分类
围岩工程地质分类表
围岩
围岩 围岩总评分T 强度 支护类型
围岩稳定性
类别 （2024(1)案例） 应力 （2022(1)、2024(1)案例）
比S
稳定。围岩可长期稳定，一般无不稳
Ⅰ T＞85 ＞4 不支护
定块体
基本稳定。围岩整体稳定，不会产生 不支护或局部锚杆或喷薄层混
Ⅱ 塑性变形，局部可能产生掉块 85≥T＞65 ＞4 凝土。大跨度时，喷混凝土、
（2019(1)考点） 系统锚杆加钢筋网
稳定性差。围岩强度不足，局部会产
喷混凝土、系统锚杆加钢筋网。
生塑性变形，不支护可能产生塌方或
Ⅲ 65≥T＞45 ＞2 跨度为20～25m时，浇筑混凝土
变形破坏。完整的较软岩，可能暂时
衬砌
稳定
不稳定。围岩自稳时间很短，规模较 喷混凝土、系统锚杆加钢筋网，
Ⅳ 45≥T＞25 ＞2
大的各种变形和破坏都可能发生 或加钢构架
极不稳定。围岩不能自稳，变形破坏 管棚、喷混凝土、系统锚杆、
Ⅴ T≤25 —
严重 钢构架，必要时进行二次支护
注：Ⅱ、Ⅲ、Ⅳ类围岩，当其强度应力比小于本表规定时，围岩类别宜相应降低一级。3.1.1 土石方工程施工的土石分级

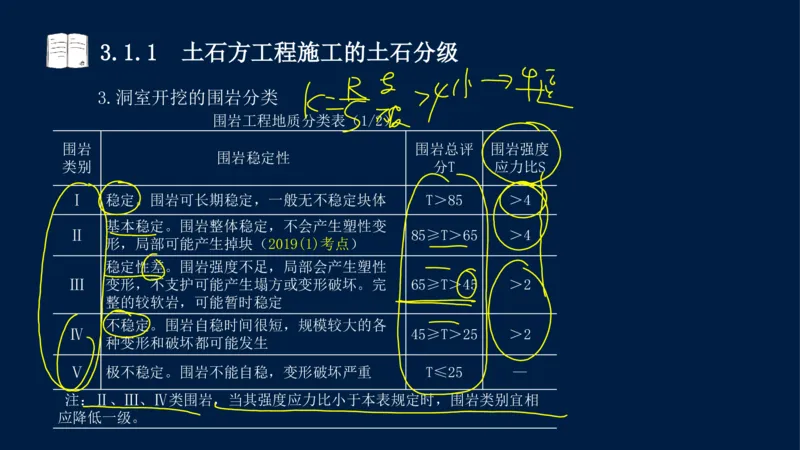

3.洞室开挖的围岩分类
围岩工程地质分类表（1/2）
围岩 围岩总评 围岩强度
围岩稳定性
类别 分T 应力比S
Ⅰ 稳定。围岩可长期稳定，一般无不稳定块体 T＞85 ＞4
基本稳定。围岩整体稳定，不会产生塑性变
Ⅱ 85≥T＞65 ＞4
形，局部可能产生掉块（2019(1)考点）
稳定性差。围岩强度不足，局部会产生塑性
Ⅲ 变形，不支护可能产生塌方或变形破坏。完 65≥T＞45 ＞2
整的较软岩，可能暂时稳定
不稳定。围岩自稳时间很短，规模较大的各
Ⅳ 45≥T＞25 ＞2
种变形和破坏都可能发生
Ⅴ 极不稳定。围岩不能自稳，变形破坏严重 T≤25 —
注：Ⅱ、Ⅲ、Ⅳ类围岩，当其强度应力比小于本表规定时，围岩类别宜相
应降低一级。3.1.1 土石方工程施工的土石分级
3.洞室开挖的围岩分类
围岩工程地质分类表（2/2）
围岩类别 围岩稳定性 支护类型
Ⅰ 稳定 ➊不支护
➊不支护或➋局部锚杆或➌喷薄层混凝土。大跨度
Ⅱ 基本稳定
时，➍喷混凝土、➎系统锚杆加钢筋网
➍喷混凝土、➎系统锚杆加钢筋网。跨度为20～25m
Ⅲ 稳定性差
时，➏浇筑混凝土衬砌（2022(1)案例）
Ⅳ 不稳定 ➍喷混凝土、➎系统锚杆加钢筋网，或➐加钢构架
➑管棚、➍喷混凝土、➎系统锚杆、➐钢构架，必
Ⅴ 极不稳定
要时进行➒二次支护（2022(1)案例）
记忆：大家都有“喷混凝土、系统锚杆加钢筋网”、Ⅴ类多个“官二代”。3.1.1 土石方工程施工的土石分级
例题：2019(1)-5.Ⅱ类围岩的稳定性状态是（ ）。
A.稳定
B.基本稳定
C.不稳定
D.极不稳定
答案：B
解析：Ⅱ类围岩的稳定性状态是基本稳定。围岩整体稳定，
不会产生塑性变形，局部可能产生掉块。3.1.1 土石方工程施工的土石分级

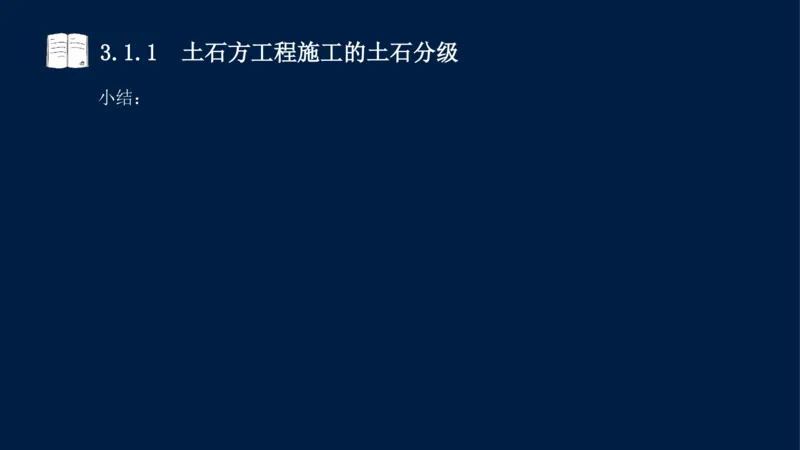

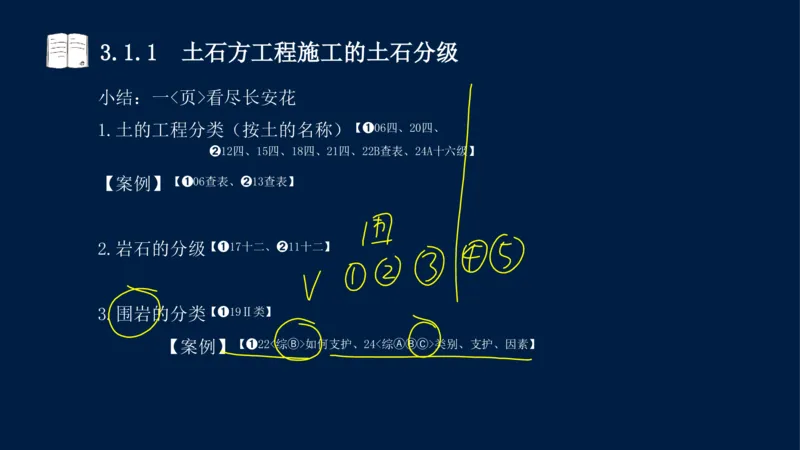

小结：3.1.1 土石方工程施工的土石分级
小结：一<页>看尽长安花
1.土的工程分类（按土的名称）【➊06四、20四、
➋12四、15四、18四、21四、22B查表、24A十六级】
【案例】【➊06查表、➋13查表】
2.岩石的分级【➊17十二、➋11十二】
3.围岩的分类【➊19Ⅱ类】
【案例】【➊22<综Ⓑ>如何支护、24<综ⒶⒷⒸ>类别、支护、因素】3.1.1 土石方工程施工的土石分级3.1.2 土方开挖技术
3.1 土石方工程
3.1.1 土石方工程施工的土石分级
3.1.2 土方开挖技术
3.1.3 石方开挖技术
3.1.4 锚固技术
3.1.5 地下工程施工3.1.2 土方开挖技术

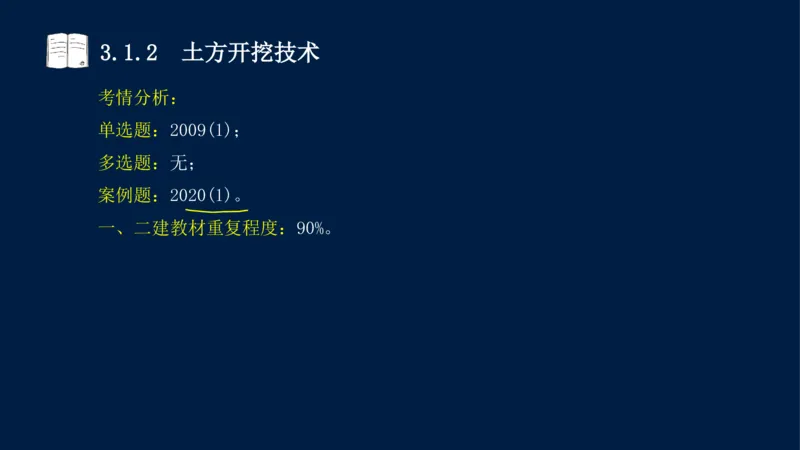

考情分析：
单选题：2009(1)；
多选题：无；
案例题：2020(1)。
一、二建教材重复程度：90%。3.1.2 土方开挖技术

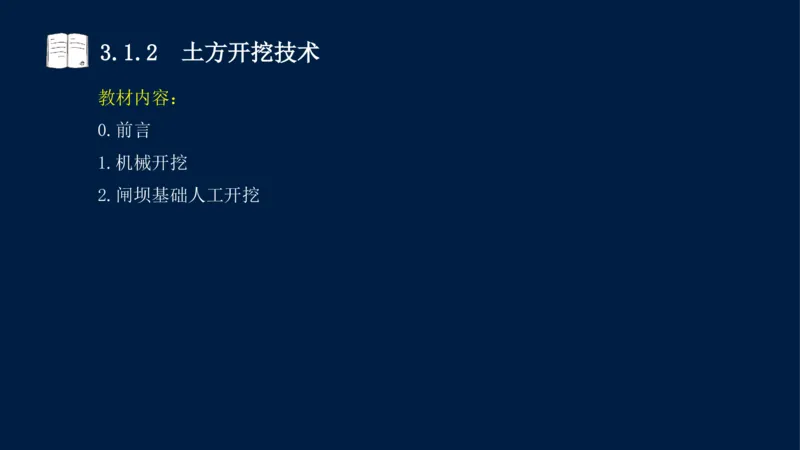

教材内容：
0.前言
1.机械开挖
2.闸坝基础人工开挖3.1.2 土方开挖技术

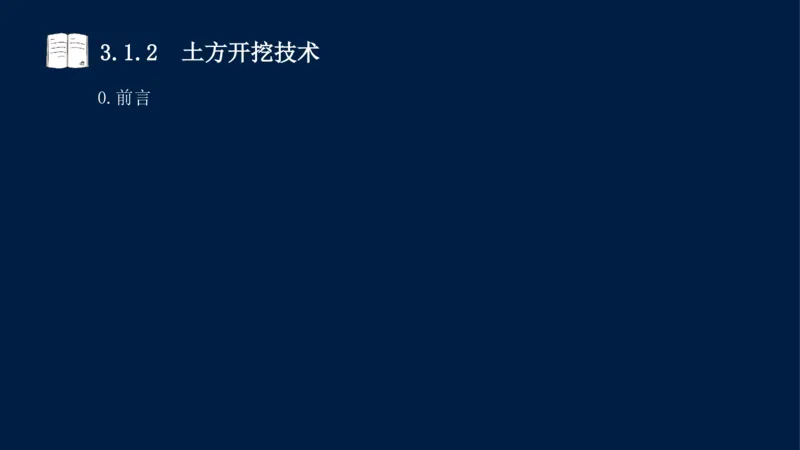

0.前言3.1.2 土方开挖技术
0.前言
➊开挖方式：①自上而下开挖、②上下结合开挖、③先岸
坡后河槽开挖和④分期分段开挖等。（没有⑤自下而上开挖）
➋开挖方法：机械开挖、人工开挖等。3.1.2 土方开挖技术
1.机械开挖3.1.2 土方开挖技术
1.机械开挖
挖土机械：挖掘机、装载机、铲运机等。3.1.2 土方开挖技术
1.机械开挖
挖土机械：挖掘机、装载机、铲运机等。3.1.2 土方开挖技术
1.机械开挖 1）挖掘机
按工作装置分为：（1）正铲、（2）反铲、（3）索铲、（4）抓斗。3.1.2 土方开挖技术
1.机械开挖 1）挖掘机
（1）正铲挖掘机
优点：稳定性好、挖掘力大、生产率高等。
适用：Ⅰ～Ⅳ类土及爆破石渣的挖掘。
挖土特点：向前向上，强制切土，主要挖掘停机面以上的掌子。
工作方式：①侧向开挖、②正向开挖<两种>。
侧向开挖，挖掘机回转角度小，生产效率高。
正向开挖
侧向开挖3.1.2 土方开挖技术
1.机械开挖 1）挖掘机
（2）反铲挖掘机
反铲挖掘机的基本<作业方式>有：①沟端挖掘、②沟侧挖
掘、③直线挖掘、④曲线挖掘、⑤保持一定角度挖掘、⑥超深
沟挖掘和⑦沟坡挖掘等。
二建补充，反铲挖掘机适用：Ⅰ～Ⅲ类土。（2013(2)案
例）
多用于开挖深度不大的基槽和水下石渣。3.1.2 土方开挖技术
1.机械开挖 1）挖掘机
（2）反铲挖掘机3.1.2 土方开挖技术
1.机械开挖 1）挖掘机

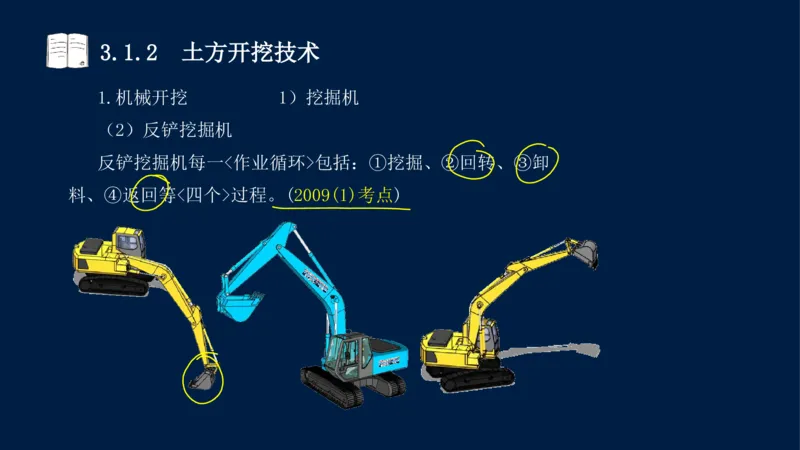

（2）反铲挖掘机
反铲挖掘机每一<作业循环>包括：①挖掘、②回转、③卸
料、④返回等<四个>过程。(2009(1)考点)3.1.2 土方开挖技术

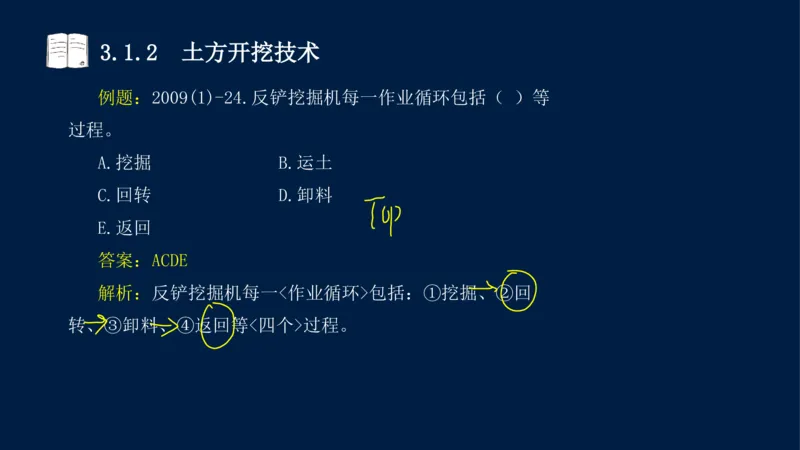

例题：2009(1)-24.反铲挖掘机每一作业循环包括（ ）等
过程。
A.挖掘 B.运土
C.回转 D.卸料
E.返回
答案：ACDE
解析：反铲挖掘机每一<作业循环>包括：①挖掘、②回
转、③卸料、④返回等<四个>过程。3.1.2 土方开挖技术
1.机械开挖 1）挖掘机
（3）索铲（拉铲）
略...///3.1.2 土方开挖技术
1.机械开挖 1）挖掘机
（4）抓斗（抓铲）
略...///3.1.2 土方开挖技术
1.机械开挖 2）装载机
能进行集渣、装载、推运、平整、起重及牵引等工作，生
产率较高，购置费用低。3.1.2 土方开挖技术
1.机械开挖 3）推土机
平整场地、边坡与道路，开挖基坑、骨料与浅沟渠，回填
沟槽，以及推树拔根等。运距不超过60m为宜。
开行方式：穿梭式。为了提高其生产率，采取在①推土刀
两侧加挡板，或②利用沟槽法推土，或③几台推土机并列推土
等措施。3.1.2 土方开挖技术
1.机械开挖 4）铲运机
分类：①拖式、②自行式<两>类。
作用：集开挖、运输和铺填三项工序于一身的设备，适用
于开挖有黏性的土壤，开挖Ⅰ～Ⅱ级土（Ⅲ、IV级土需翻松），
运距不远（600～1500m）的情况。3.1.2 土方开挖技术

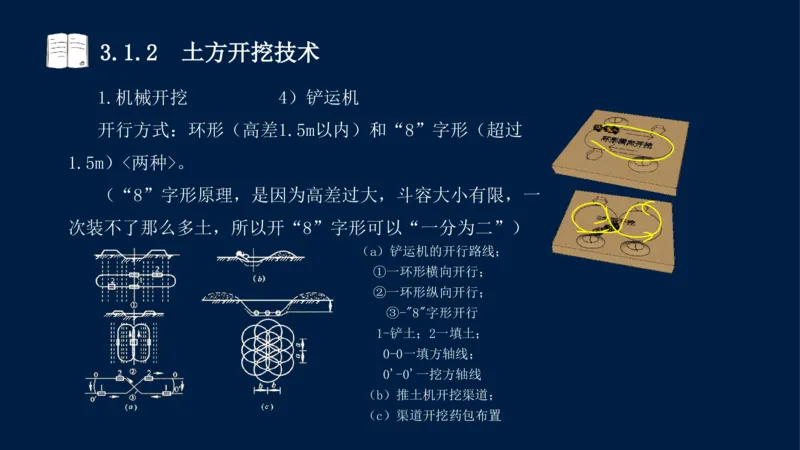

1.机械开挖 4）铲运机
开行方式：环形（高差1.5m以内）和“8”字形（超过
1.5m）<两种>。
（“8”字形原理，是因为高差过大，斗容大小有限，一
次装不了那么多土，所以开“8”字形可以“一分为二”）
（a）铲运机的开行路线；
①一环形横向开行；
②一环形纵向开行；
③-"8"字形开行
1-铲土；2一填土；
0-0一填方轴线；
0'-0'一挖方轴线
（b）推土机开挖渠道；
（c）渠道开挖药包布置3.1.2 土方开挖技术
1.机械开挖 5）机械设备配套原则
（略...///）
开挖机械对土质的适应情况表
开挖机械 砾土 填土及黏土 砂砾石 风化岩石 爆破块石
正铲挖掘机 √ √ √ √ √
拉铲挖掘机 √ ○ √ ○ ×
铲运机 √ ○ × × ×
推土机 √ ○ √ √ √
装载机 √ ○ √ ○ ○
注：选择挖土和运输机械时，应考虑工程量的大小，此外，在选择土方开挖运输机械时，
应尽可能选用容量大、数量少、型号规格单一的机械，便于管理和修配。3.1.2 土方开挖技术
2.闸坝基础人工开挖3.1.2 土方开挖技术

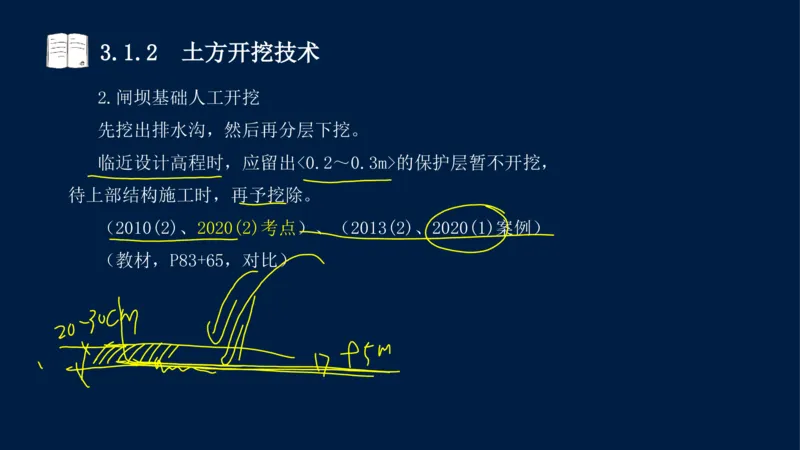

2.闸坝基础人工开挖
先挖出排水沟，然后再分层下挖。
临近设计高程时，应留出<0.2～0.3m>的保护层暂不开挖，
待上部结构施工时，再予挖除。
（2010(2)、2020(2)考点）、（2013(2)、2020(1)案例）
（教材，P83+65，对比）3.1.2 土方开挖技术
例题：2020(2)-8.人工开挖土方时，预留建基面保护层厚
度一般为（ ）。
A.0.2-0.3m B.0.3-0.4m
C.0.4-0.5m D.0.5-1.0m
答案：A（本题也是2010(2)选择题）
解析：
闸坝基础人工开挖先挖出排水沟，然后再分层下挖。临近
设计高程时，应留出0.2～0.3m的保护层暂不开挖，待上部结
构施工时，再予挖除。3.1.2 土方开挖技术
2.闸坝基础人工开挖
开挖方法：➊全面逐层下降，也可➋分区呈台阶状下挖，
➋分区台阶状下挖方式有利于布置出土坡道，组织施工也
较方便。
基础分层开挖示意图
（a）全面逐层下挖；（b）分区台阶状下挖3.1.2 土方开挖技术
小结：3.1.2 土方开挖技术

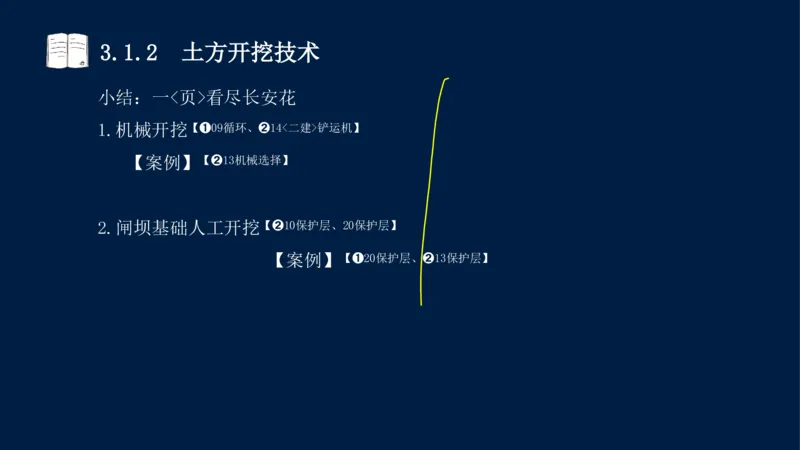

小结：一<页>看尽长安花
1.机械开挖【➊09循环、➋14<二建>铲运机】
【案例】【➋13机械选择】
2.闸坝基础人工开挖【➋10保护层、20保护层】
【案例】【➊20保护层、➋13保护层】3.1.2 土方开挖技术3.1.3 石方开挖技术
3.1 土石方工程
3.1.1 土石方工程施工的土石分级
3.1.2 土方开挖技术
3.1.3 石方开挖技术
3.1.4 锚固技术
3.1.5 地下工程施工3.1.3 石方开挖技术

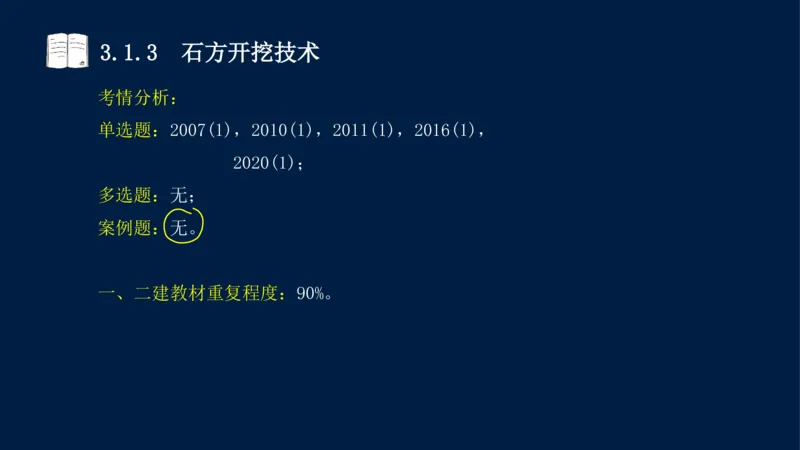

考情分析：
单选题：2007(1)，2010(1)，2011(1)，2016(1)，
2020(1)；
多选题：无；
案例题：无。
一、二建教材重复程度：90%。3.1.3 石方开挖技术

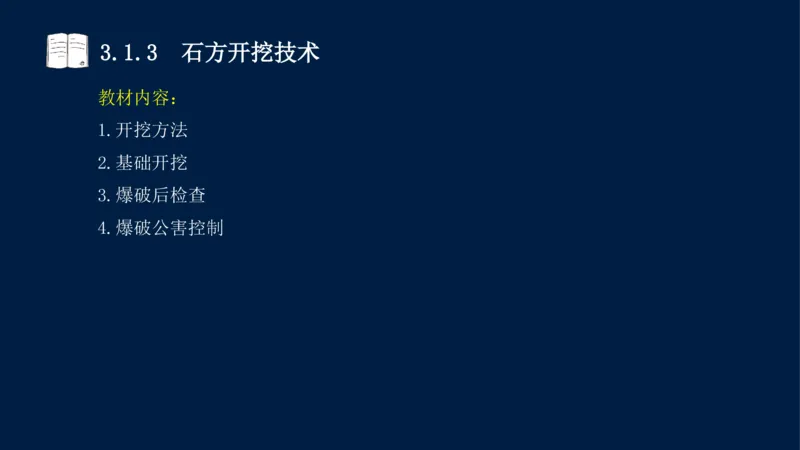

教材内容：
1.开挖方法
2.基础开挖
3.爆破后检查
4.爆破公害控制3.1.3 石方开挖技术

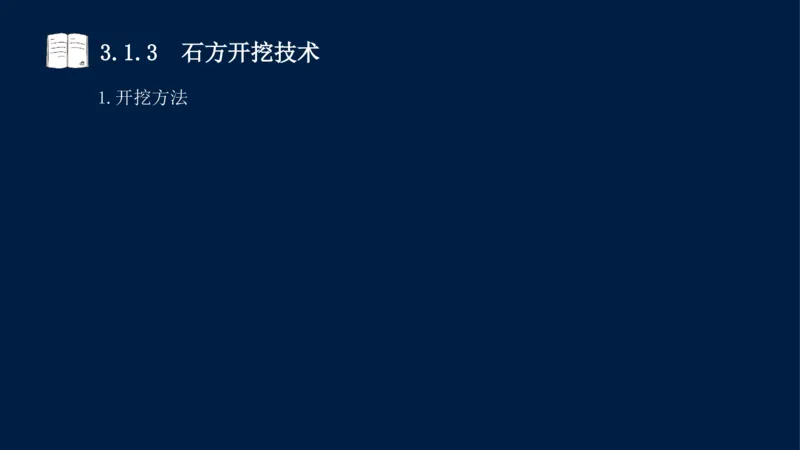

1.开挖方法3.1.3 石方开挖技术

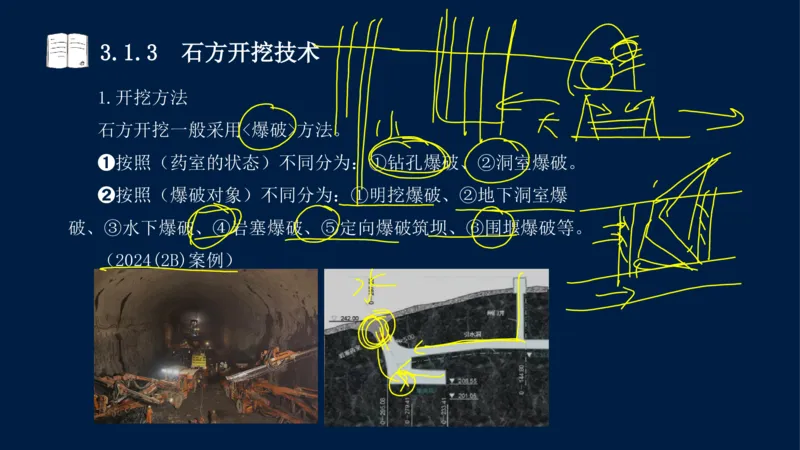

1.开挖方法
石方开挖一般采用<爆破>方法。
➊按照（药室的状态）不同分为：①钻孔爆破、②洞室爆破。
➋按照（爆破对象）不同分为：①明挖爆破、②地下洞室爆
破、③水下爆破、④岩塞爆破、⑤定向爆破筑坝、⑥围堰爆破等。
（2024(2B)案例）3.1.3 石方开挖技术
1.开挖方法 1）钻孔爆破
钻孔爆破按照孔径大小和钻孔的深度又分为：
（1）浅孔爆破、
（2）深孔爆破。3.1.3 石方开挖技术
1.开挖方法 1）钻孔爆破
（1）浅孔爆破
➊概念：孔径小于或等于75mm（正确数字50mm）、深度小
于或等于5m的钻孔爆破称为浅孔爆破。（2024(2B)案例）
（特殊包含：包大部包小）
（教材，P5＋81+84＋882＋204＋210+391，枚举）3.1.3 石方开挖技术
1.开挖方法 1）钻孔爆破
（1）浅孔爆破
➋优缺点（2011(1)考点）
优点：①能均匀破碎介质，②不需要复杂的钻孔设备，操
作简单，可适应各种地形条件，而且③便于控制开挖面的形状
和规格。
缺点：①浅孔爆破法钻孔工作量大，②每个炮孔爆下的方
量不大，因此生产率较低。
➌适用：广泛用于，①基坑、②渠道、③隧洞的开挖、④
采石场作业等。3.1.3 石方开挖技术

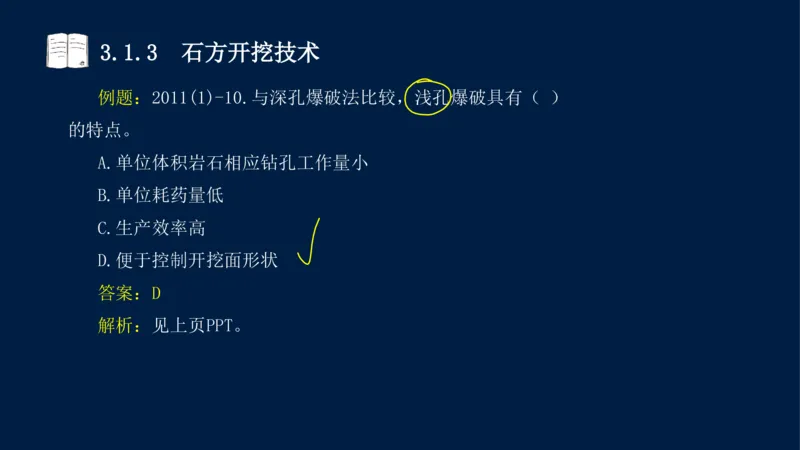

例题：2011(1)-10.与深孔爆破法比较，浅孔爆破具有（ ）
的特点。
A.单位体积岩石相应钻孔工作量小
B.单位耗药量低
C.生产效率高
D.便于控制开挖面形状
答案：D
解析：见上页PPT。3.1.3 石方开挖技术
1.开挖方法 1）钻孔爆破
（2）深孔爆破
➊概念：孔径大于或等于75mm（正确数字是50mm）、孔深
大于5m的钻孔爆破称为深孔爆破。
➋优缺点及适用情形：
优点：①单位体积岩石所需的钻孔工作量较小，②单位耗
药量低（浪费少），③劳动生产率高，④可简化起爆操作过程
及劳动组织。
缺点：①钻孔设备复杂，②设备费高。3.1.3 石方开挖技术

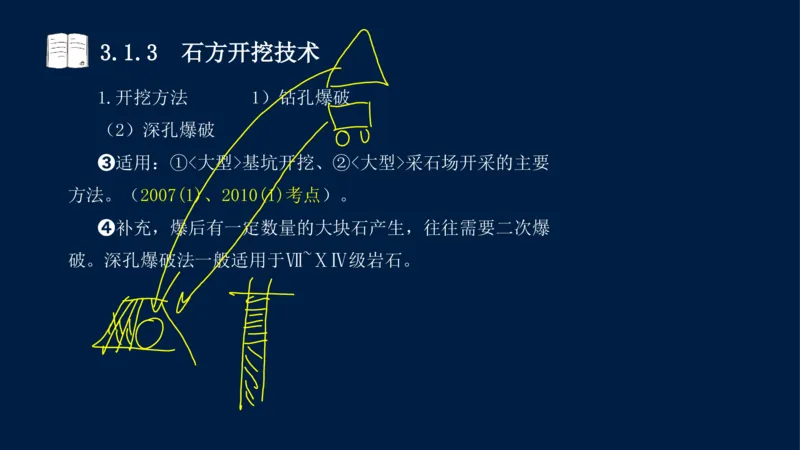

1.开挖方法 1）钻孔爆破
（2）深孔爆破
➌适用：①<大型>基坑开挖、②<大型>采石场开采的主要
方法。（2007(1)、2010(1)考点）。
➍补充，爆后有一定数量的大块石产生，往往需要二次爆
破。深孔爆破法一般适用于Ⅶ~ⅩⅣ级岩石。3.1.3 石方开挖技术
1.开挖方法 1）钻孔爆破
（2）深孔爆破
浅孔爆破法阶梯开挖布置
➎深孔爆破的主要参数有：①台阶高度H、②钻孔直径d、
1-堵塞物；2-药包
③底盘抵抗线W 、④炮孔间距a、⑤排距b、⑥超钻深度△H、
d L -装药深度；L -堵塞深度；
1 2
⑦钻孔深度L、⑧堵塞长度L 、⑨单孔装药量Q等。（2011(2) L一炮孔深度
1
案例）3.1.3 石方开挖技术
1.开挖方法 1）钻孔爆破
（2）深孔爆破
➏钻孔爆破需形成台阶状以合理布置炮孔，充分利用天然
临空面或创造更多的临空面。
炮孔宜与岩层层面或节理面垂直，不宜穿过与地面贯穿的
裂缝。（2020(2)考点）3.1.3 石方开挖技术

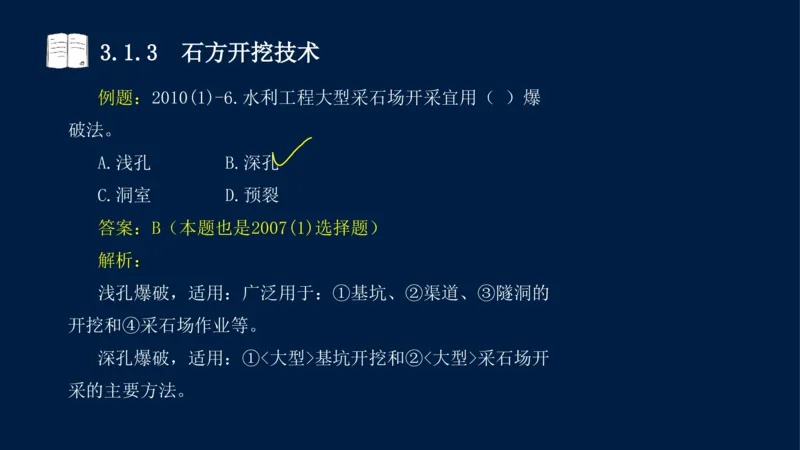

例题：2010(1)-6.水利工程大型采石场开采宜用（ ）爆
破法。
A.浅孔 B.深孔
C.洞室 D.预裂
答案：B（本题也是2007(1)选择题）
解析：
浅孔爆破，适用：广泛用于：①基坑、②渠道、③隧洞的
开挖和④采石场作业等。
深孔爆破，适用：①<大型>基坑开挖和②<大型>采石场开
采的主要方法。3.1.3 石方开挖技术

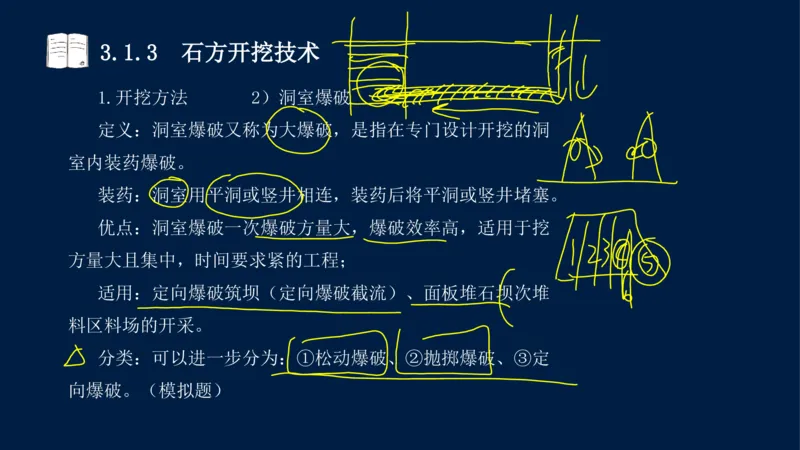

1.开挖方法 2）洞室爆破
定义：洞室爆破又称为大爆破，是指在专门设计开挖的洞
室内装药爆破。
装药：洞室用平洞或竖井相连，装药后将平洞或竖井堵塞。
优点：洞室爆破一次爆破方量大，爆破效率高，适用于挖
方量大且集中，时间要求紧的工程；
适用：定向爆破筑坝（定向爆破截流）、面板堆石坝次堆
料区料场的开采。
分类：可以进一步分为：①松动爆破、②抛掷爆破、③定
向爆破。（模拟题）3.1.3 石方开挖技术

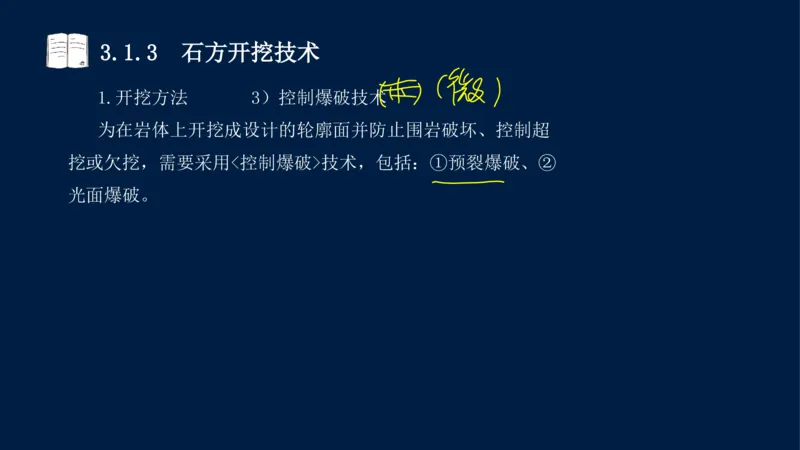

1.开挖方法 3）控制爆破技术
为在岩体上开挖成设计的轮廓面并防止围岩破坏、控制超
挖或欠挖，需要采用<控制爆破>技术，包括：①预裂爆破、②
光面爆破。3.1.3 石方开挖技术
1.开挖方法 3）控制爆破技术

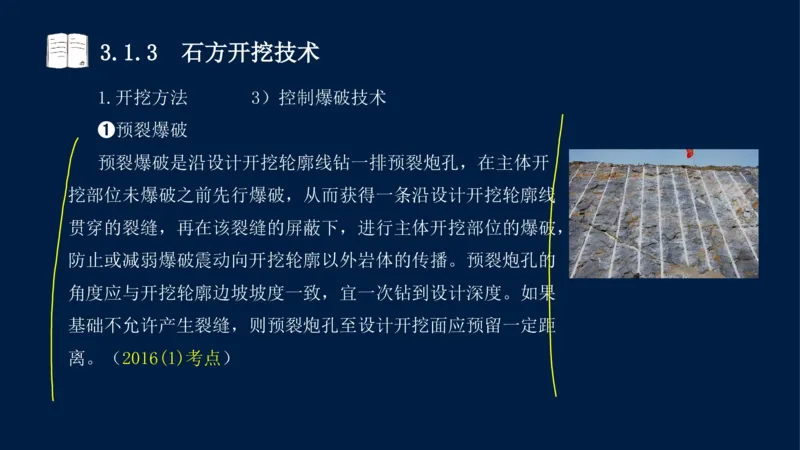

➊预裂爆破
预裂爆破是沿设计开挖轮廓线钻一排预裂炮孔，在主体开
挖部位未爆破之前先行爆破，从而获得一条沿设计开挖轮廓线
贯穿的裂缝，再在该裂缝的屏蔽下，进行主体开挖部位的爆破，
防止或减弱爆破震动向开挖轮廓以外岩体的传播。预裂炮孔的
角度应与开挖轮廓边坡坡度一致，宜一次钻到设计深度。如果
基础不允许产生裂缝，则预裂炮孔至设计开挖面应预留一定距
离。（2016(1)考点）3.1.3 石方开挖技术

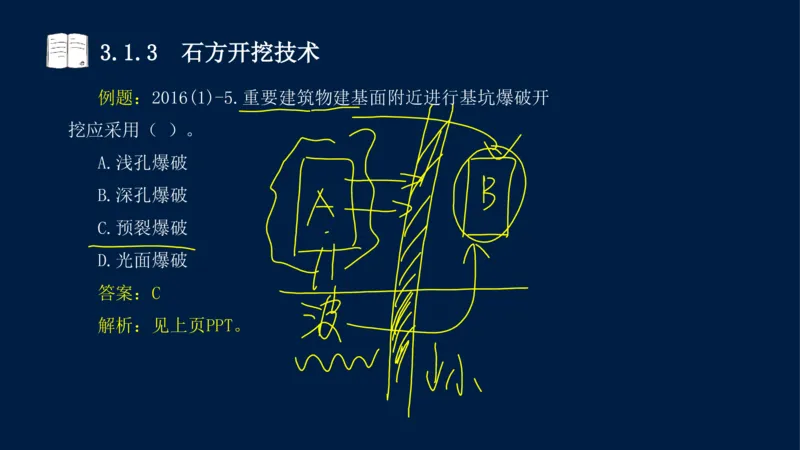

例题：2016(1)-5.重要建筑物建基面附近进行基坑爆破开
挖应采用（ ）。
A.浅孔爆破
B.深孔爆破
C.预裂爆破
D.光面爆破
答案：C
解析：见上页PPT。3.1.3 石方开挖技术
1.开挖方法 3）控制爆破技术
➋光面爆破
光面爆破是沿设计开挖轮廓线钻一排光面爆破炮孔，再进
行主体开挖部位的爆破，然后爆破设计开挖轮廓线上的光面爆
破炮孔，将作为围岩保护层的"光爆层"爆除，从而获得一个平
整的开挖壁面。对于坝基和边坡开挖，预裂爆破和光面爆破的
开挖效果差不多。地下洞室开挖选择光面爆破较多。对于高地
应力区的地下洞室和强约束力条件下的岩体开挖，光面爆破的
效果更好。3.1.3 石方开挖技术
2.基础开挖3.1.3 石方开挖技术

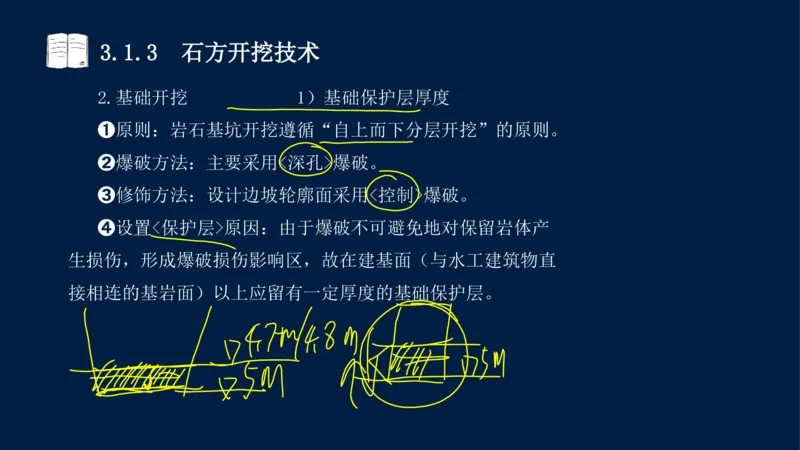

2.基础开挖 1）基础保护层厚度
➊原则：岩石基坑开挖遵循“自上而下分层开挖”的原则。
➋爆破方法：主要采用<深孔>爆破。
➌修饰方法：设计边坡轮廓面采用<控制>爆破。
➍设置<保护层>原因：由于爆破不可避免地对保留岩体产
生损伤，形成爆破损伤影响区，故在建基面（与水工建筑物直
接相连的基岩面）以上应留有一定厚度的基础保护层。3.1.3 石方开挖技术
2.基础开挖 1）基础保护层厚度
➏保护层厚度：由台阶爆破（又称梯段爆破）孔底以下的
破坏深度的爆破试验确定。不具备试验条件时，保护层厚度宜
为，上一层台阶爆破药卷直径的25~40倍。也参考《水工建筑
物岩石基础开挖工程施工技术规范》DL/T 5389——2007所列
值，见表3.1-5。
保护层厚度（记忆技巧，数字越小越牛逼）
破碎和较软的岩体
岩体特性 完整和坚硬的岩体 较完整、较破碎和较坚硬的岩体
H/D 25 30 40
注：H为保护层厚度，D为台阶爆破孔底部的装药直径。
记忆：厚径比（猴子精，李凭箜<篌引>，天子一日一回见，王<侯>将相立马<迎>）3.1.3 石方开挖技术
2.基础开挖 2）保护层分层爆破开挖

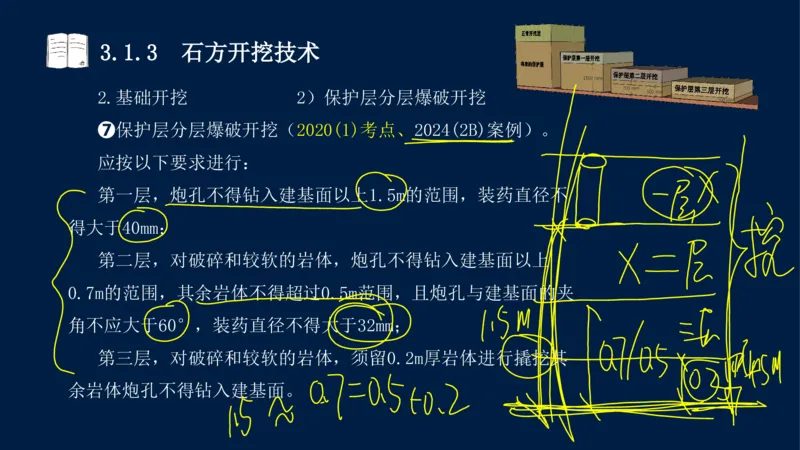

➐保护层分层爆破开挖（2020(1)考点、2024(2B)案例）。
应按以下要求进行：
第一层，炮孔不得钻入建基面以上1.5m的范围，装药直径不
得大于40mm；
第二层，对破碎和较软的岩体，炮孔不得钻入建基面以上
0.7m的范围，其余岩体不得超过0.5m范围，且炮孔与建基面的夹
角不应大于60°，装药直径不得大于32mm；
第三层，对破碎和较软的岩体，须留0.2m厚岩体进行撬挖其
余岩体炮孔不得钻入建基面。3.1.3 石方开挖技术
例题：2020(1)-6.水工建筑物岩石建基面保护层可采用
（ ）爆破法施工。
A.分块
B.分层
C.分段
D.分区
答案：B
解析：保护层开挖一般要求分层开挖。3.1.3 石方开挖技术
2.基础开挖 3）保护层一次爆破
保护层一次爆破开挖法有<三>种:
（1）沿建基面采用水平<预裂>爆破，上部采用①水平孔台阶
爆破、或②竖直浅孔台阶爆破。
（2）沿建基面采用水平<光面>爆破，上部采用①水平孔台阶
爆破。
（3）孔底无水时，可采用①垂直（或倾斜）浅孔，②孔底加
柔性垫层、或③孔底加复合材料（锯末、发泡材料等）垫层的台
阶爆破。3.1.3 石方开挖技术
3.爆破后检查3.1.3 石方开挖技术
3.爆破后检查
爆破后人员进入工作面检查等待时间应符合《水电水利工
程爆破施工技术规范》DL/T 5135——2013的有关要求。
爆破后检查：（教材，P86＋205，补充）3.1.3 石方开挖技术
3.爆破后检查
爆破后检查：（教材，P86＋205，补充）
教材P205内容：
➊明挖爆破：爆破后5min进入工作面；不能确定有无盲炮
时，应在爆破后15min进入工作面。
➋地下洞室爆破：爆破应在爆破后15min，并经检查确认
洞室内空气合格后，方可准许人员进入工作面。
➌拆除爆破：应等待倒塌建（构）筑物和保留建（构）筑
物稳定之后，方可准许人员进入现场。3.1.3 石方开挖技术

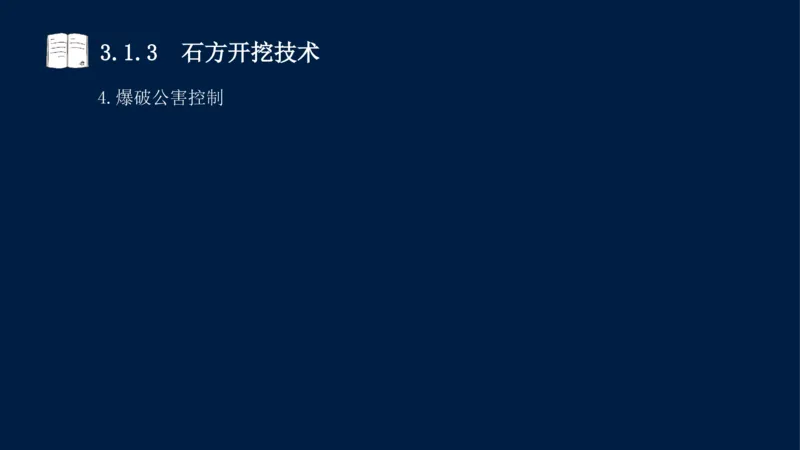

4.爆破公害控制3.1.3 石方开挖技术

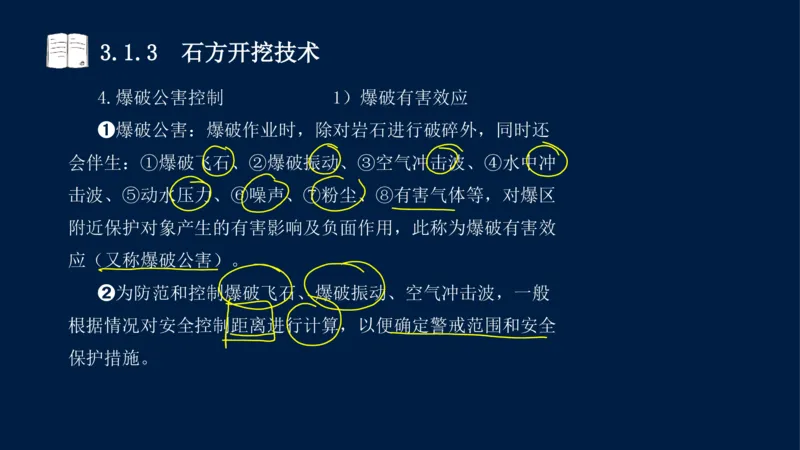

4.爆破公害控制 1）爆破有害效应
➊爆破公害：爆破作业时，除对岩石进行破碎外，同时还
会伴生：①爆破飞石、②爆破振动、③空气冲击波、④水中冲
击波、⑤动水压力、⑥噪声、⑦粉尘、⑧有害气体等，对爆区
附近保护对象产生的有害影响及负面作用，此称为爆破有害效
应（又称爆破公害）。
➋为防范和控制爆破飞石、爆破振动、空气冲击波，一般
根据情况对安全控制距离进行计算，以便确定警戒范围和安全
保护措施。3.1.3 石方开挖技术
4.爆破公害控制 1）爆破有害效应
➌衡量爆破振动强度的参数包括：①位移（Δ别人的位
移）、②速度（v牛顿能量公式）、③加速度（a敏感设备）等。
➍质点峰值振动速度（PPV，萨道夫斯基 ）
3
与建筑物的破坏程度关联性较强，故普遍采用<质点峰值振动
= ×
速度>作为安全<判断指标>。
➎在锚索灌浆、锚杆灌浆、喷混凝土的强度达到设计强度
的<70%>以前，其<20m>范围内不允许爆破（2023(1)考点）。3.1.3 石方开挖技术
4.爆破公害控制 1）爆破有害效应

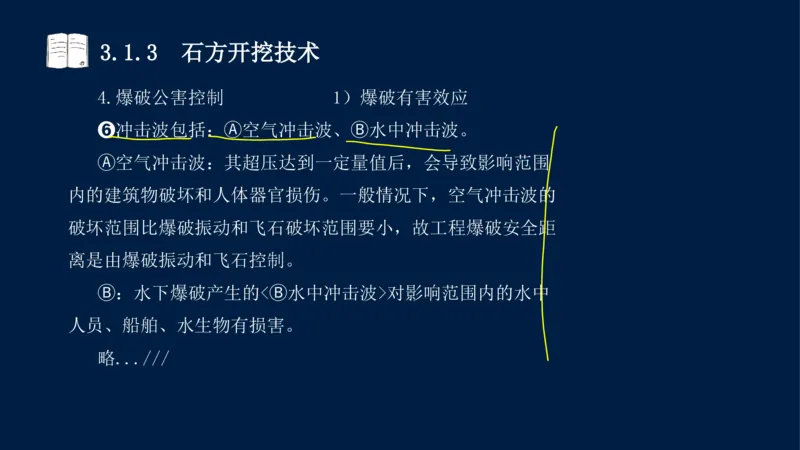

➏冲击波包括： 空气冲击波、 水中冲击波。
Ⓐ Ⓑ
空气冲击波：其超压达到一定量值后，会导致影响范围
Ⓐ
内的建筑物破坏和人体器官损伤。一般情况下，空气冲击波的
破坏范围比爆破振动和飞石破坏范围要小，故工程爆破安全距
离是由爆破振动和飞石控制。
：水下爆破产生的< 水中冲击波>对影响范围内的水中
Ⓑ Ⓑ
人员、船舶、水生物有损害。
略...///3.1.3 石方开挖技术
例题：2023(1)-4.锚杆灌浆强度达到设计强度的70%之前，
其（ ）m范围内不允许爆破。
A.10 B.20
C.30 D.40
答案：B
解析：在锚索灌浆、锚杆灌浆、喷射混凝土的强度达到设
计强度的70%以前，其<20m>范围内不允许爆破。
唐诗三百句：<其>险也如此，嗟<尔>远道之人胡为乎来哉！3.1.3 石方开挖技术
4.爆破公害控制 2）爆破有害效应

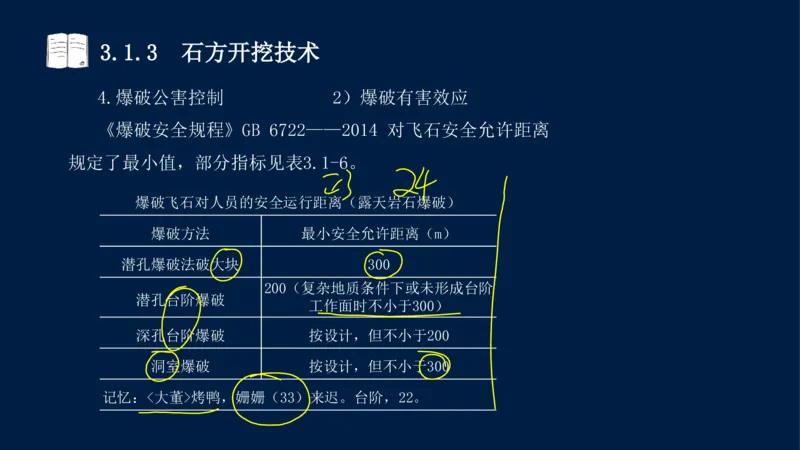

《爆破安全规程》GB 6722——2014 对飞石安全允许距离
规定了最小值，部分指标见表3.1-6。
爆破飞石对人员的安全运行距离（露天岩石爆破）
爆破方法 最小安全允许距离（m）
潜孔爆破法破大块 300
200（复杂地质条件下或未形成台阶
潜孔台阶爆破
工作面时不小于300）
深孔台阶爆破 按设计，但不小于200
洞室爆破 按设计，但不小于300
记忆：<大董>烤鸭，姗姗（33）来迟。台阶，22。3.1.3 石方开挖技术
4.爆破公害控制 3）爆破有害效应的控制
（1）在<爆源>上控制，削弱有害效应强度。合理选择爆
破参数、装药量和装药结构；采用深孔微差爆破可削弱爆破振
动和冲击波的强度；合理布置最小抵抗线方向可以控制飞石方
向和距离，降低与控制爆破振动、冲击波和爆破噪声强度。
（2）在<传播途径>上控制，削弱有害效应强度。预裂爆
破、开挖减振槽，可降低爆破振动强度。对临空面进行覆盖、
设立防波屏可以削弱冲击波强度，阻挡飞石。3.1.3 石方开挖技术

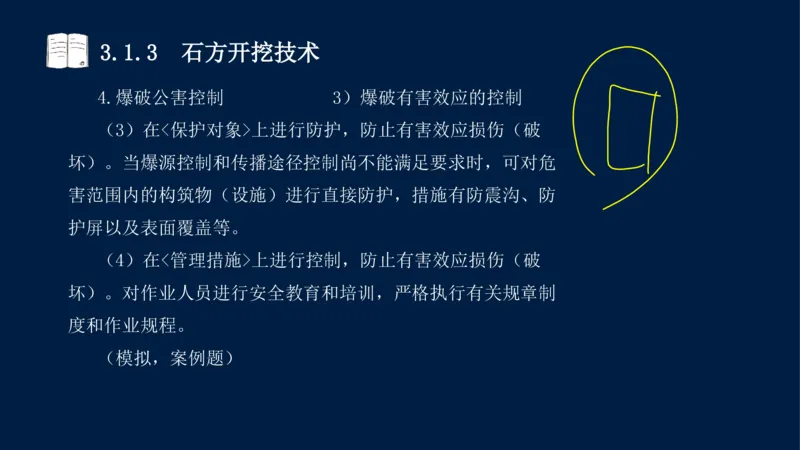

4.爆破公害控制 3）爆破有害效应的控制
（3）在<保护对象>上进行防护，防止有害效应损伤（破
坏）。当爆源控制和传播途径控制尚不能满足要求时，可对危
害范围内的构筑物（设施）进行直接防护，措施有防震沟、防
护屏以及表面覆盖等。
（4）在<管理措施>上进行控制，防止有害效应损伤（破
坏）。对作业人员进行安全教育和培训，严格执行有关规章制
度和作业规程。
（模拟，案例题）3.1.3 石方开挖技术
小结：3.1.3 石方开挖技术
小结：一<页>看尽长安花
1.开挖方法（Ⅰ深孔浅孔）【➊07深、10深、11浅、➋20综】
【案例】【➋11<综Ⓐ>图、24B<综ⒶⒷ>区分、爆破方法】
1.开挖方法（Ⅱ其他）【➊16预裂】
2.基础开挖【➊20分层】【案例】【➋24B<综Ⓒ>保护层开挖】
3.爆破后检查【无】
4.爆破公害控制【➊23嗟尔远道】3.1.3 石方开挖技术3.1.4 锚固技术
3.1 土石方工程
3.1.1 土石方工程施工的土石分级
3.1.2 土方开挖技术
3.1.3 石方开挖技术
3.1.4 锚固技术
3.1.5 地下工程施工3.1.4 锚固技术
考情分析：
单选题：无；
多选题：2020(1)；
案例题：2023(1)。
一、二建教材重复程度：0%。3.1.4 锚固技术
教材内容：
1.锚固技术的概念
2.锚固的应用领域
3.地下洞室的锚固3.1.4 锚固技术

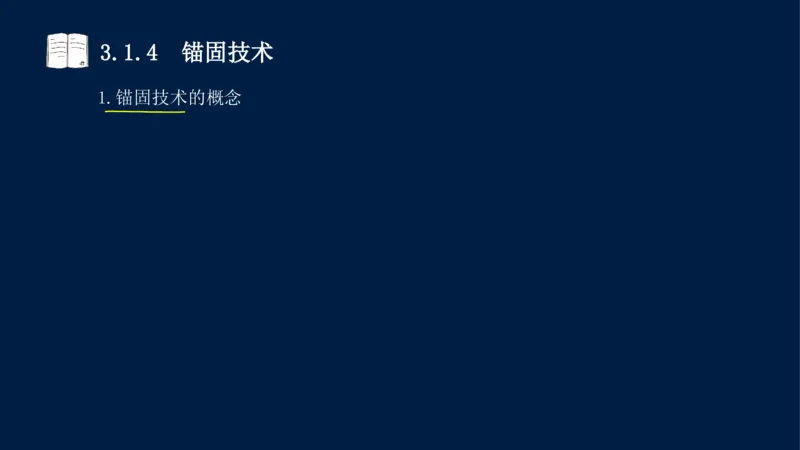

1.锚固技术的概念3.1.4 锚固技术

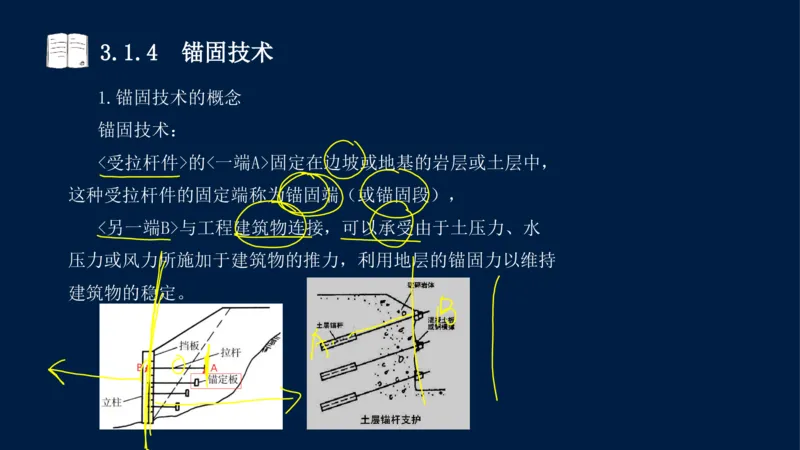

1.锚固技术的概念
锚固技术：
<受拉杆件>的<一端A>固定在边坡或地基的岩层或土层中，
这种受拉杆件的固定端称为锚固端（或锚固段），
<另一端B>与工程建筑物连接，可以承受由于土压力、水
压力或风力所施加于建筑物的推力，利用地层的锚固力以维持
建筑物的稳定。3.1.4 锚固技术
1.锚固技术的概念
➊天然地层中的锚固方法：钻孔灌浆。（模拟题）
➋人工填土中的锚固方法：锚定板、加筋土<两种>方式。
（记忆：天空，人卯兔）3.1.4 锚固技术

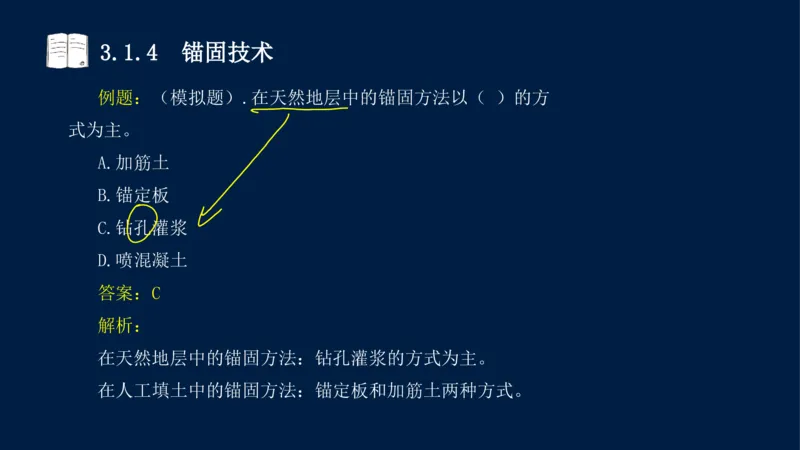

例题：（模拟题）.在天然地层中的锚固方法以（ ）的方
式为主。
A.加筋土
B.锚定板
C.钻孔灌浆
D.喷混凝土
答案：C
解析：
在天然地层中的锚固方法：钻孔灌浆的方式为主。
在人工填土中的锚固方法：锚定板和加筋土两种方式。3.1.4 锚固技术
2.锚固的应用领域3.1.4 锚固技术
2.锚固的应用领域
锚固作为岩土加固和结构稳定的经济而有效的方法，具有
广泛的应用领域：①边坡稳定工程、②深基坑工程与抗浮工程、
③抵抗倾覆的结构工程、④地下工程和、⑤冲击区的抗浮与保
护等。（略...///）
边坡稳定工程 深基坑、抵抗倾覆工程3.1.4 锚固技术

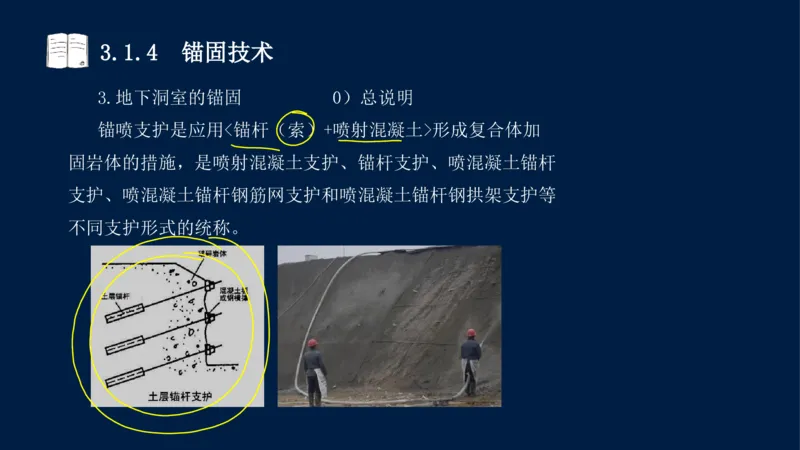

3.地下洞室的锚固 0）总说明
锚喷支护是应用<锚杆（索）+喷射混凝土>形成复合体加
固岩体的措施，是喷射混凝土支护、锚杆支护、喷混凝土锚杆
支护、喷混凝土锚杆钢筋网支护和喷混凝土锚杆钢拱架支护等
不同支护形式的统称。3.1.4 锚固技术
3.地下洞室的锚固 1）锚杆支护
➊布置划分为：①局部（随机）锚杆、②系统锚杆
（2020(1)考点）。（记忆：<喜><剧>之王周星星）
①局部（随机）锚杆：东锚下，西锚下，哪里薄弱哪里锚；
②系统锚杆：其实就是全员核酸，东南西北哪里都要锚。3.1.4 锚固技术
3.地下洞室的锚固 1）锚杆支护
➋作用原理划分为：①锚杆、②锚杆、③锚杆、④锚杆、⑤锚杆。（2023(1)案例）
（记忆：<拳头>，爱的<魔力转>圈圈）3.1.4 锚固技术
例题：2020(1)-25.根据围岩变形和破坏的特性，从发挥锚
杆不同作用的角度考虑，锚杆在洞室中的布置有（ ）等形式。
A.摩擦型锚杆 B.预应力锚杆
C.随机锚杆 D.系统锚杆
E.粘结性锚杆
答案：CD
解析：➊锚杆在洞室<布置>分为：①局部（随机）锚杆、②
系统锚杆。
➋锚杆按作用<原理>分为：①全长粘结性锚杆、②端头锚固
形锚杆、③摩擦型锚杆、④预应力锚杆、⑤自钻式注浆锚杆。3.1.4 锚固技术

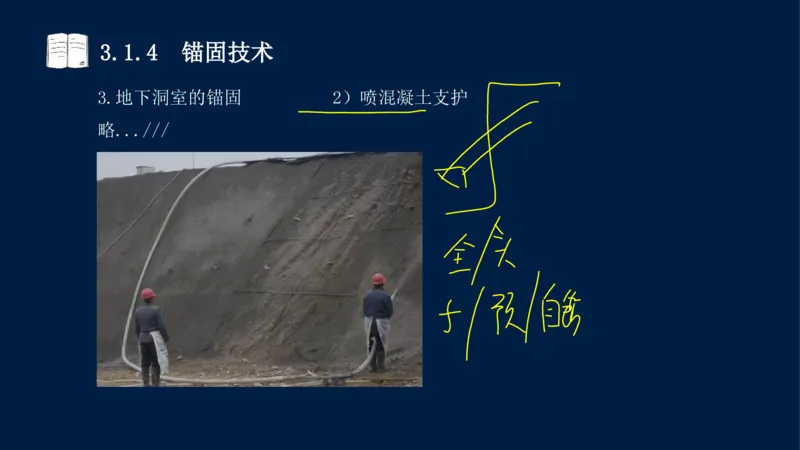

3.地下洞室的锚固 2）喷混凝土支护
略...///3.1.4 锚固技术
3.地下洞室的锚固 3）钢筋网支护
洞室<跨度较大>或<围岩较破碎>时，可采用钢筋网支护。3.1.4 锚固技术
3.地下洞室的锚固 4）预应力锚索
增加岩体的抗剪强度，并对岩体起加固作用，增大岩层间
的挤压力。
预应力锚索分为：①有粘结（锚索）（有依有靠地质构
造）、②无粘结锚索（无依无靠地质构造，临时）<两>种。3.1.4 锚固技术
小结：3.1.4 锚固技术

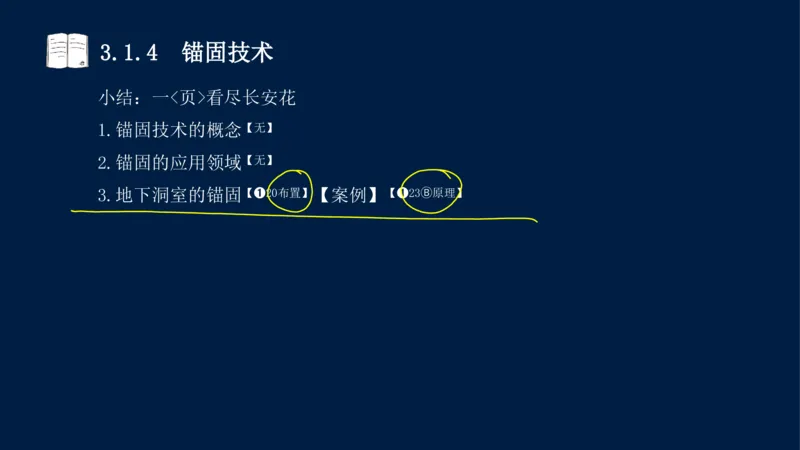

小结：一<页>看尽长安花
1.锚固技术的概念【无】
2.锚固的应用领域【无】
3.地下洞室的锚固【➊20布置】【案例】【➊23Ⓑ原理】3.1.4 锚固技术3.1.5 地下工程施工

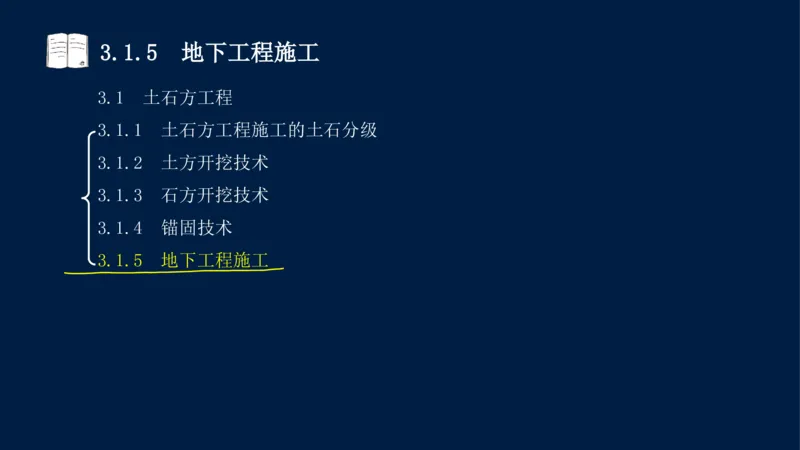

3.1 土石方工程
3.1.1 土石方工程施工的土石分级
3.1.2 土方开挖技术
3.1.3 石方开挖技术
3.1.4 锚固技术
3.1.5 地下工程施工3.1.5 地下工程施工

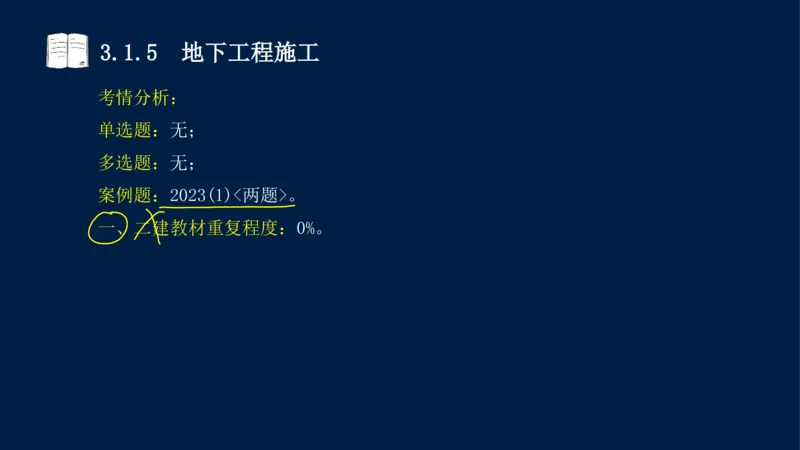

考情分析：
单选题：无；
多选题：无；
案例题：2023(1)<两题>。
一、二建教材重复程度：0%。3.1.5 地下工程施工
教材内容：
1.规模分类
2.洞口开挖
3.平洞开挖
4.斜井与竖井开挖
5.掘进机开挖3.1.5 地下工程施工
1.规模分类3.1.5 地下工程施工

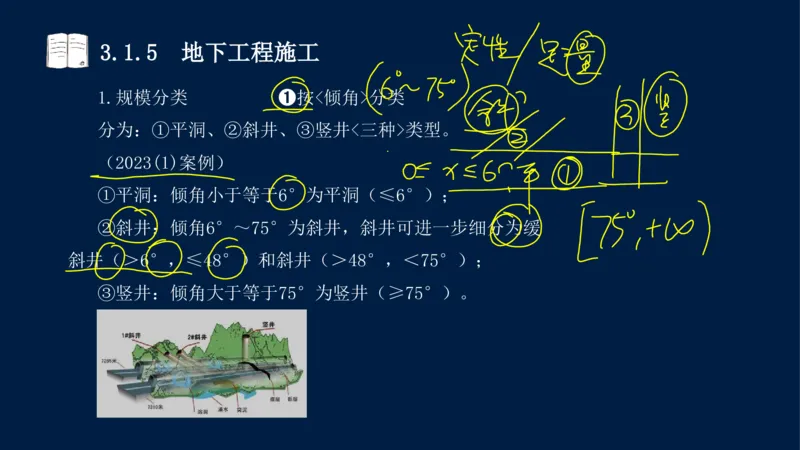

1.规模分类 ➊按<倾角>分类
分为：①平洞、②斜井、③竖井<三种>类型。
（2023(1)案例）
①平洞：倾角小于等于6°为平洞（≤6°）；
②斜井：倾角6°～75°为斜井，斜井可进一步细分为缓
斜井（＞6°，≤48°）和斜井（＞48°，＜75°）；
③竖井：倾角大于等于75°为竖井（≥75°）。3.1.5 地下工程施工
1.规模分类 ➋按<规模大小>分类
地下工程按其规模大小可分为：①特小断面、②小断面、
③中断面、④大断面、⑤特大断面五类，具体尺寸见表。
按断面规模的洞室分类（2023(1)案例）
洞室断面积A
规模分类 跨度B（m） 计算过程
（m2）
特小断面 ≤10 ≤3 ≤3
小断面 10＜A≤25 3＜B≤5 3＜B≤5×1
中断面 25＜A≤100 5＜B≤10 5×1＜B≤5×2
大断面 100＜A≤225 10＜B≤15 10＜B≤5×3
特大断面 ＞225 ＞15 ＞15
记忆：中跨-我爱你（5-12G）
（教材，P5＋81＋84＋88＋204＋210＋391，枚举）3.1.5 地下工程施工

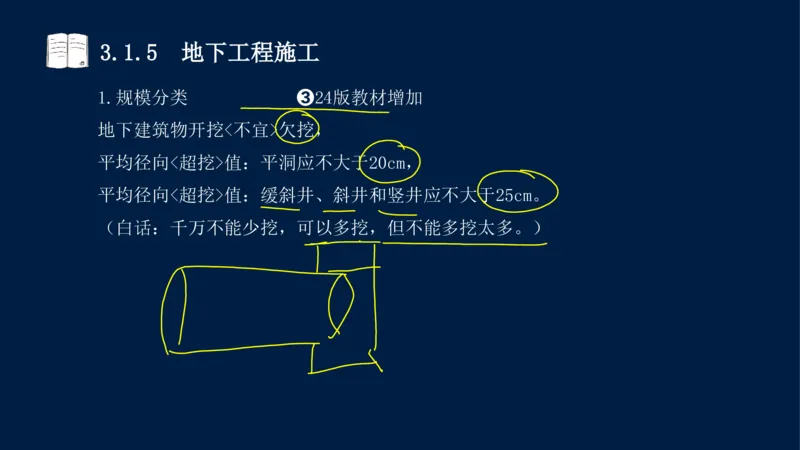

1.规模分类 ➌24版教材增加
地下建筑物开挖<不宜>欠挖，
平均径向<超挖>值：平洞应不大于20cm，
平均径向<超挖>值：缓斜井、斜井和竖井应不大于25cm。
（白话：千万不能少挖，可以多挖，但不能多挖太多。）3.1.5 地下工程施工
2.洞口开挖3.1.5 地下工程施工
2.洞口开挖
洞口段：一般采用<先导洞后扩挖的方法施工>，采取浅孔
弱爆破。
断面较小：也可采用<全断面>开挖、及时支护的方法。
断面较大：当洞口明挖量大或岩体稳定性差、工期紧张时，
可利用<施工支洞或导洞自内向外>开挖，并及时做好支护。3.1.5 地下工程施工
3.平洞开挖3.1.5 地下工程施工

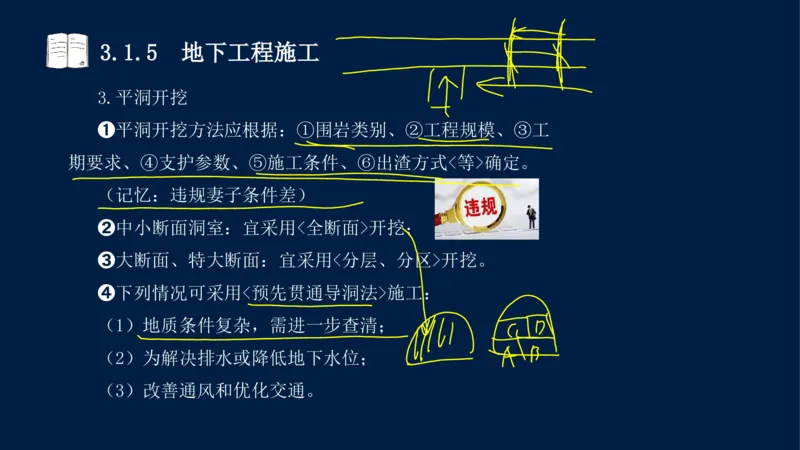

3.平洞开挖
➊平洞开挖方法应根据：①围岩类别、②工程规模、③工
期要求、④支护参数、⑤施工条件、⑥出渣方式<等>确定。
（记忆：违规妻子条件差）
➋中小断面洞室：宜采用<全断面>开挖；
➌大断面、特大断面：宜采用<分层、分区>开挖。
➍下列情况可采用<预先贯通导洞法>施工：
（1）地质条件复杂，需进一步查清；
（2）为解决排水或降低地下水位；
（3）改善通风和优化交通。3.1.5 地下工程施工
3.平洞开挖

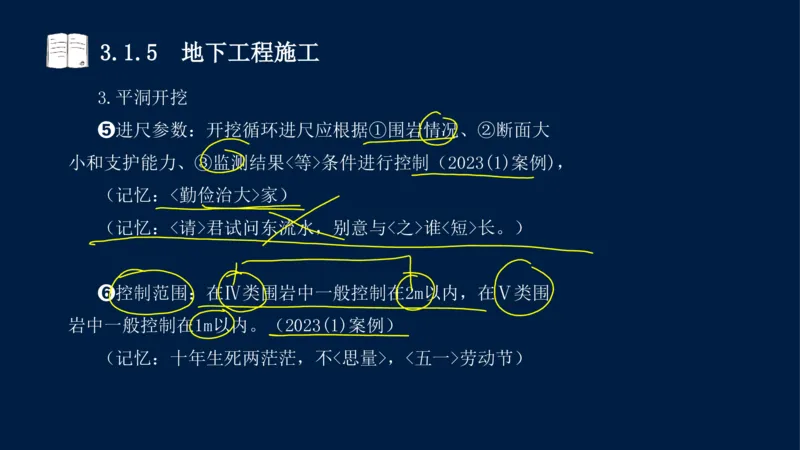

➎进尺参数：开挖循环进尺应根据①围岩情况、②断面大
小和支护能力、③监测结果<等>条件进行控制（2023(1)案例)，
（记忆：<勤俭治大>家）
（记忆：<请>君试问东流水，别意与<之>谁<短>长。）
➏控制范围：在Ⅳ类围岩中一般控制在2m以内，在Ⅴ类围
岩中一般控制在1m以内。（2023(1)案例）
（记忆：十年生死两茫茫，不<思量>，<五一>劳动节）3.1.5 地下工程施工
4.斜井与竖井开挖3.1.5 地下工程施工

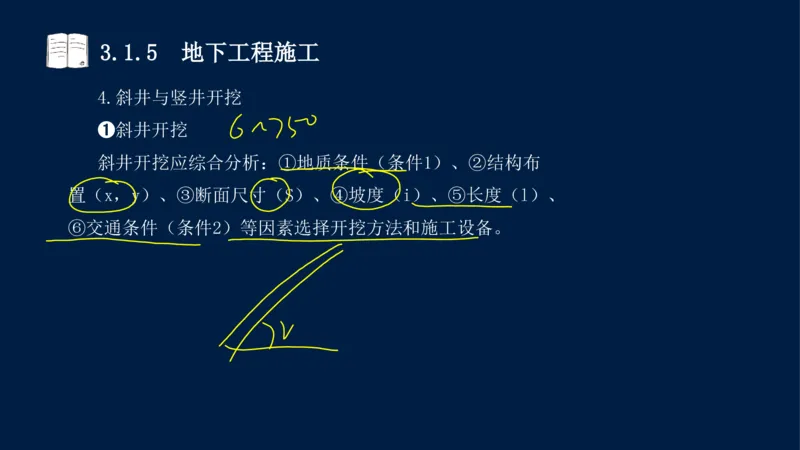

4.斜井与竖井开挖
➊斜井开挖
斜井开挖应综合分析：①地质条件（条件1）、②结构布
置（x，y）、③断面尺寸（S）、④坡度（i）、⑤长度（l）、
⑥交通条件（条件2）等因素选择开挖方法和施工设备。3.1.5 地下工程施工
4.斜井与竖井开挖
➊斜井开挖
倾角 ：斜井倾角为6°～30°时，宜采用<自上而下全断
⓵
面开挖>；
倾角 ：倾角为30°～45°时，可采用<自上而下全断面
⓶
开挖>或<自下而上开挖>。采用自下而上开挖时，应有扒渣和
溜渣设施；
倾角 ：倾角为45°～75°时，可采用<自下而上先挖导
⓷
井、再自上而下扩挖>，或<自下而上全断面开挖>。3.1.5 地下工程施工
4.斜井与竖井开挖
➋竖井开挖：
竖井开挖应综合分析：①地质条件（条件1）、②结构布置
（x，y）、③断面尺寸（S）、④深度、⑤交通条件（条件2）
等因素选择开挖方法和施工设备。3.1.5 地下工程施工
4.斜井与竖井开挖
➋竖井开挖：
情况 ：若不具备从竖井底部出渣的条件时，应<全断面>
⓵
自上而下开挖；
情况 ：当竖井底部有出渣通道，且竖井断面<较大>时，
⓶
可选用<导井开挖>，扩挖宜自上而下进行。
情况 ：当竖井底部有出渣通道时，<小断面>竖井和导井
⓷
可采用反井钻机法、爬罐法或吊罐法进行自下而上全断面开挖。
情况 ：在土层中开挖竖井时，应自上而下开挖，边开挖
⓸
边支护。3.1.5 地下工程施工

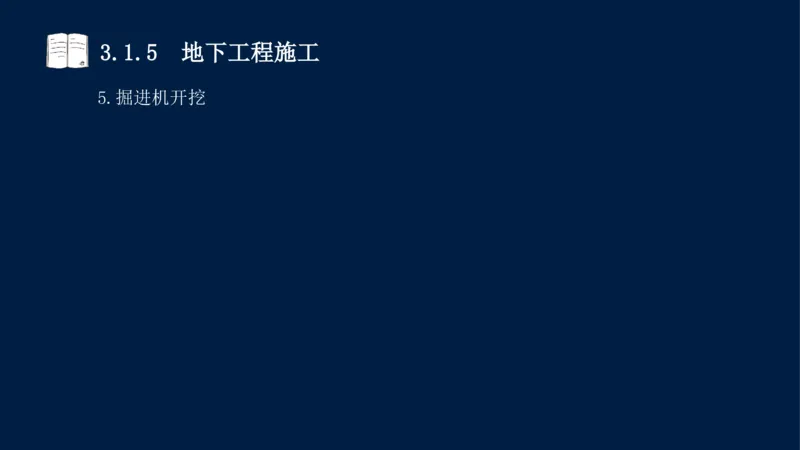

5.掘进机开挖3.1.5 地下工程施工

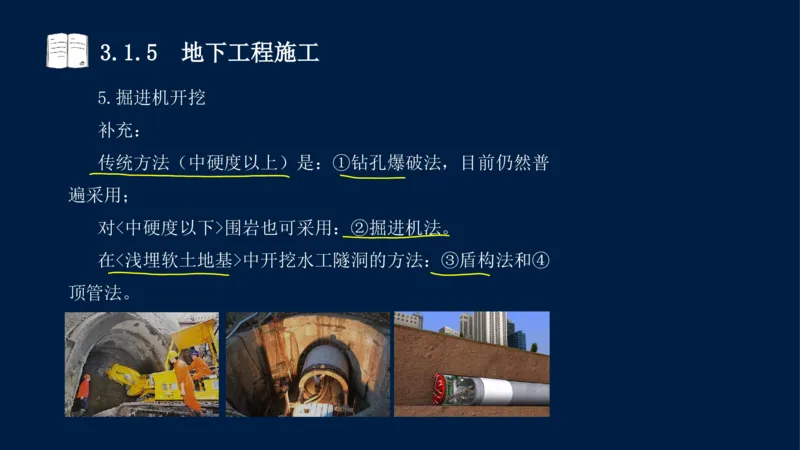

5.掘进机开挖
补充：
传统方法（中硬度以上）是：①钻孔爆破法，目前仍然普
遍采用；
对<中硬度以下>围岩也可采用：②掘进机法。
在<浅埋软土地基>中开挖水工隧洞的方法：③盾构法和④
顶管法。3.1.5 地下工程施工
5.掘进机开挖

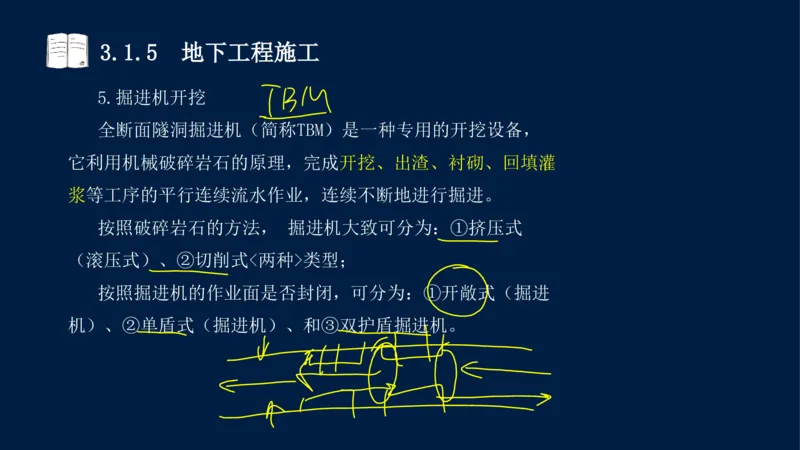

全断面隧洞掘进机（简称TBM）是一种专用的开挖设备，
它利用机械破碎岩石的原理，完成开挖、出渣、衬砌、回填灌
浆等工序的平行连续流水作业，连续不断地进行掘进。
按照破碎岩石的方法， 掘进机大致可分为：①挤压式
（滚压式）、②切削式<两种>类型；
按照掘进机的作业面是否封闭，可分为：①开敞式（掘进
机）、②单盾式（掘进机）、和③双护盾掘进机。3.1.5 地下工程施工
5.掘进机开挖
地下工程施工，符合下列情况时，可研究选用掘进机施工
的合理性：
（1）圆形断面，洞径3〜12m，洞线比较顺直，洞长超过
5km ，开挖施工支洞及竖井困难或不经济。
（2）围岩类别I 〜Ⅲ类，岩体构造均匀，物理力学指标
适中，岩溶不发育，断层破碎带较少，围岩变形小。
（3）岩石单轴抗压强度在30〜200MPa之间。
（4）地下涌水量较小。
（这些数字，可以考一道冷门的选择题）3.1.5 地下工程施工

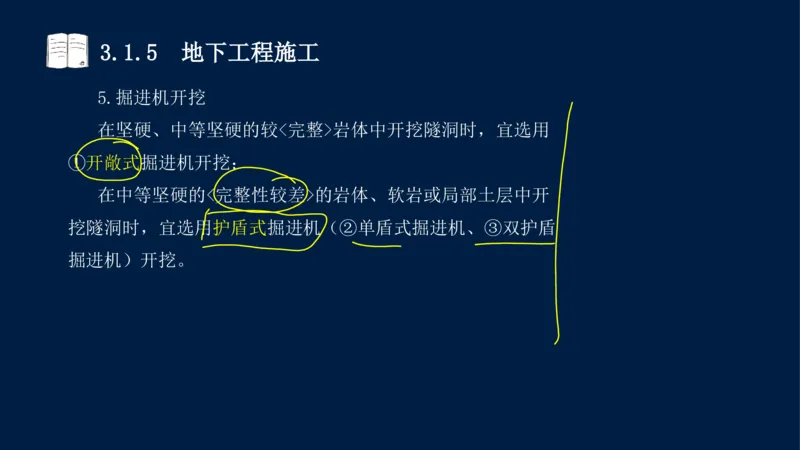

5.掘进机开挖
在坚硬、中等坚硬的较<完整>岩体中开挖隧洞时，宜选用
①开敞式掘进机开挖；
在中等坚硬的<完整性较差>的岩体、软岩或局部土层中开
挖隧洞时，宜选用护盾式掘进机（②单盾式掘进机、③双护盾
掘进机）开挖。3.1.5 地下工程施工
小结：3.1.5 地下工程施工
小结：一<页>看尽长安花
1.规模分类【案例】【➊23角度、23Ⓐ断面】
2.洞口开挖【无】
3.平洞开挖【案例】【➊23Ⓒ参数】
4.斜井与竖井开挖【无】
5.掘进机开挖【无】
按断面规模的洞室分类
规模分类 洞室断面积A（m2） 跨度B（m）
特小断面 ≤10 ≤3
小断面 10225 >153.1.5 地下工程施工3.2.1 土石坝施工机械的配置

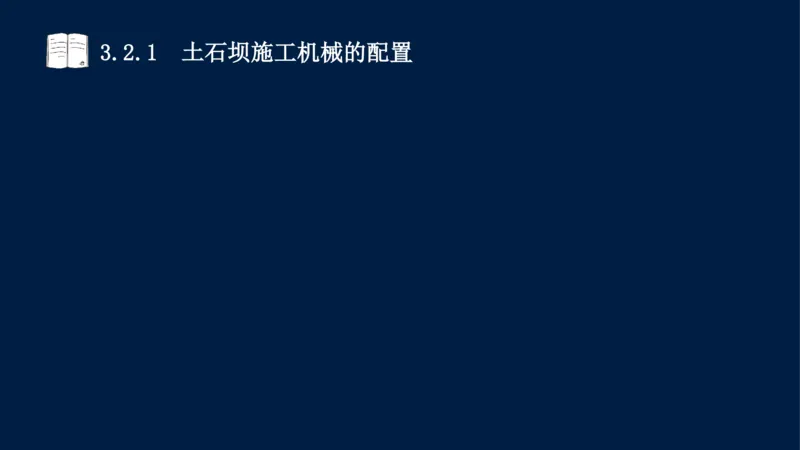

3.2 土石坝施工技术
3.2.1 土石坝施工机械的配置
3.2.2 土石坝填筑的施工碾压试验
3.2.3 土石坝填筑的施工方法
3.2.4 土石坝的施工质量控制
章节 题型 2020 2021 2022 2023 2024
单选 1 1
3.2 土石坝
多选 2
施工技术
案例 6 9 63.2.1 土石坝施工机械的配置
导入：3.2.1 土石坝施工机械的配置

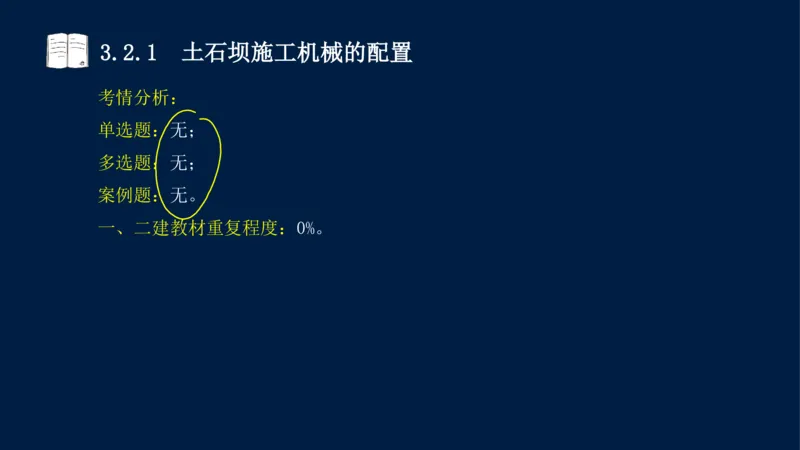

考情分析：
单选题：无；
多选题：无；
案例题：无。
一、二建教材重复程度：0%。3.2.1 土石坝施工机械的配置
教材内容：
1.挖运机械的类型
2.施工机械的配置方法
3.补充，开挖机械与概算定额2002版搭配3.2.1 土石坝施工机械的配置

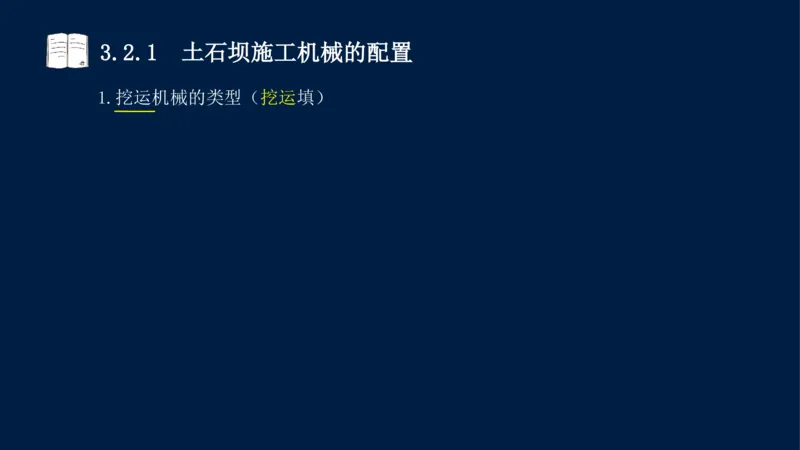

1.挖运机械的类型（挖运填）3.2.1 土石坝施工机械的配置
1.挖运机械的类型 1）挖掘机械
<开挖>机械主要是挖掘机。
1.挖运机械的类型 2）挖装运组合机械
<挖运>组合机械主要有：➊推土机、➋铲运机；
<装运>结合的机械则有：➌装载机。3.2.1 土石坝施工机械的配置

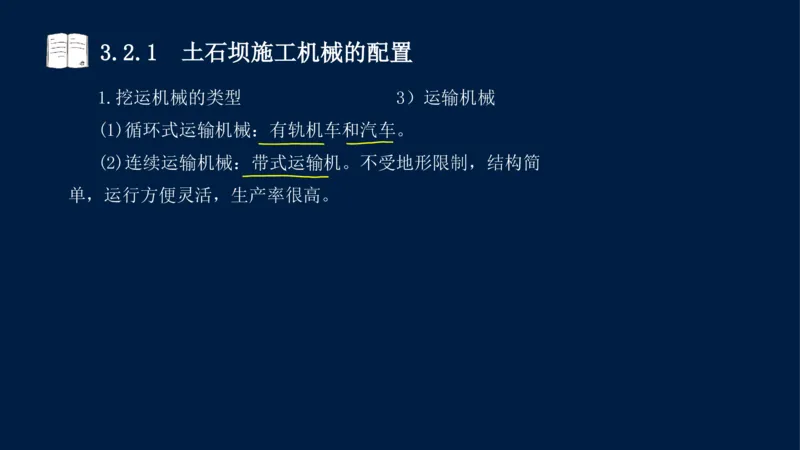

1.挖运机械的类型 3）运输机械
(1)循环式运输机械：有轨机车和汽车。
(2)连续运输机械：带式运输机。不受地形限制，结构简
单，运行方便灵活，生产率很高。3.2.1 土石坝施工机械的配置
2.施工机械的配置方法3.2.1 土石坝施工机械的配置
2.施工机械的配置方法
主要机械：按照①施工条件、②工程进度、③工作面的参
数<选择>主要机械。
配套机械：根据①主要机械的生产能力、②（主要机械的）
性能<选用>配套机械。（模拟题，互相干扰考试）3.2.1 土石坝施工机械的配置

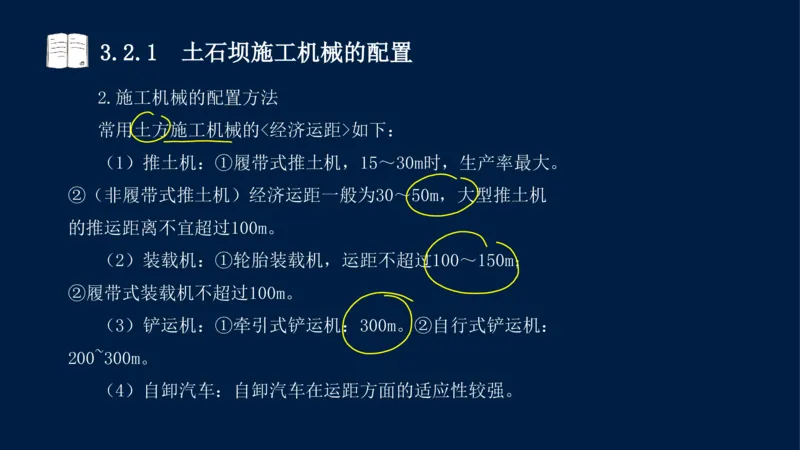

2.施工机械的配置方法
常用土方施工机械的<经济运距>如下：
（1）推土机：①履带式推土机，15～30m时，生产率最大。
②（非履带式推土机）经济运距一般为30～50m，大型推土机
的推运距离不宜超过100m。
（2）装载机：①轮胎装载机，运距不超过100～150m；
②履带式装载机不超过100m。
（3）铲运机：①牵引式铲运机：300m。②自行式铲运机：
200~300m。
（4）自卸汽车：自卸汽车在运距方面的适应性较强。3.2.1 土石坝施工机械的配置

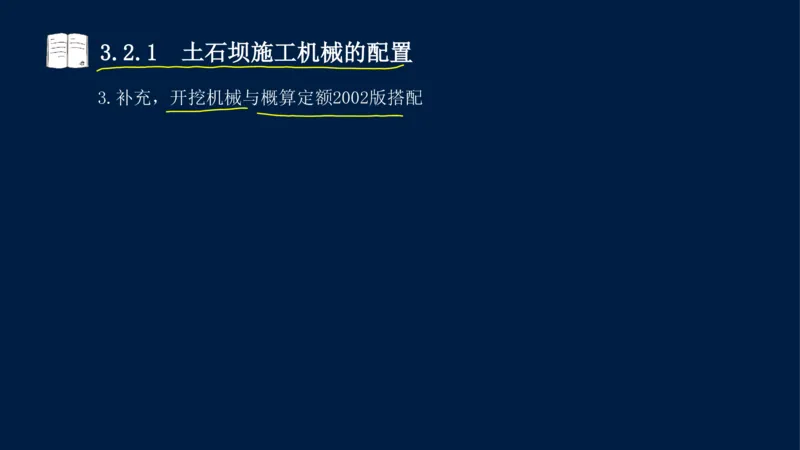

3.补充，开挖机械与概算定额2002版搭配3.2.1 土石坝施工机械的配置
3.补充，开挖机械与概算定额2002版搭配
“挖、运”的机械，在建造师考试当中，很少考核。
但是，如果编写造价，这两类机械，就要掌握。造价中，
是通过机械的选取来<选择>对应的定额的。3.2.1 土石坝施工机械的配置
3.补充，开挖机械与概算定额2002版搭配3.2.1 土石坝施工机械的配置
小结：3.2.1 土石坝施工机械的配置
小结：一<页>看尽长安花
1.挖运机械的类型【无】
2.施工机械的配置方法【无】
3.补充，开挖机械与概算定额2002版搭配【无】3.2.1 土石坝施工机械的配置3.2.2 土石坝填筑的施工碾压试验
3.2 土石坝施工技术
3.2.1 土石坝施工机械的配置
3.2.2 土石坝填筑的施工碾压试验
3.2.3 土石坝填筑的施工方法
3.2.4 土石坝的施工质量控制3.2.2 土石坝填筑的施工碾压试验

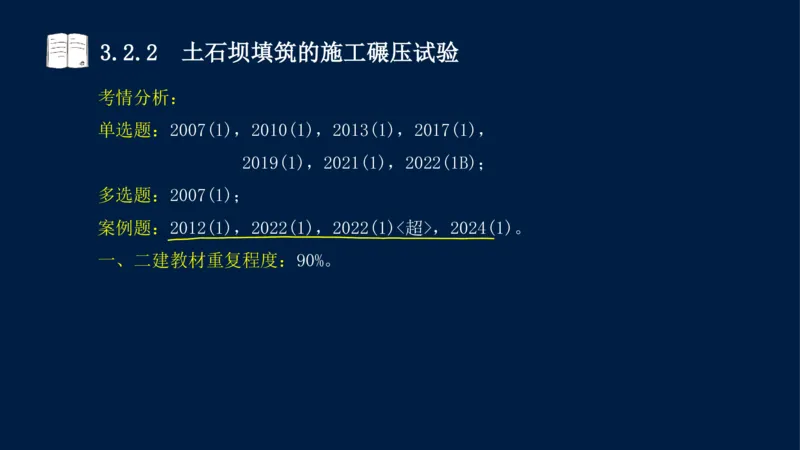

考情分析：
单选题：2007(1)，2010(1)，2013(1)，2017(1)，
2019(1)，2021(1)，2022(1B)；
多选题：2007(1)；
案例题：2012(1)，2022(1)，2022(1)<超>，2024(1)。
一、二建教材重复程度：90%。3.2.2 土石坝填筑的施工碾压试验

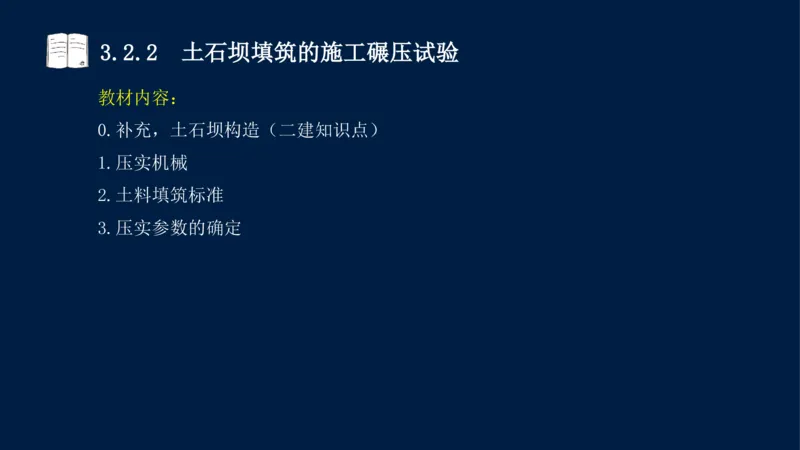

教材内容：
0.补充，土石坝构造（二建知识点）
1.压实机械
2.土料填筑标准
3.压实参数的确定3.2.2 土石坝填筑的施工碾压试验

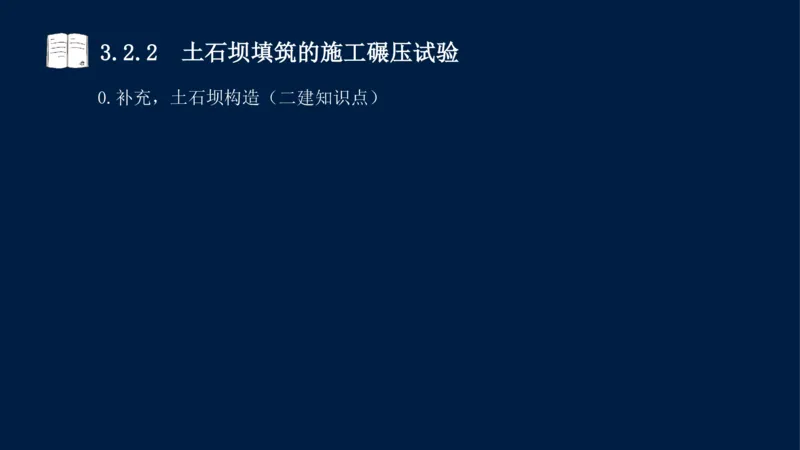

0.补充，土石坝构造（二建知识点）3.2.2 土石坝填筑的施工碾压试验
0.补充，土石坝构造（二建知识点）3.2.2 土石坝填筑的施工碾压试验

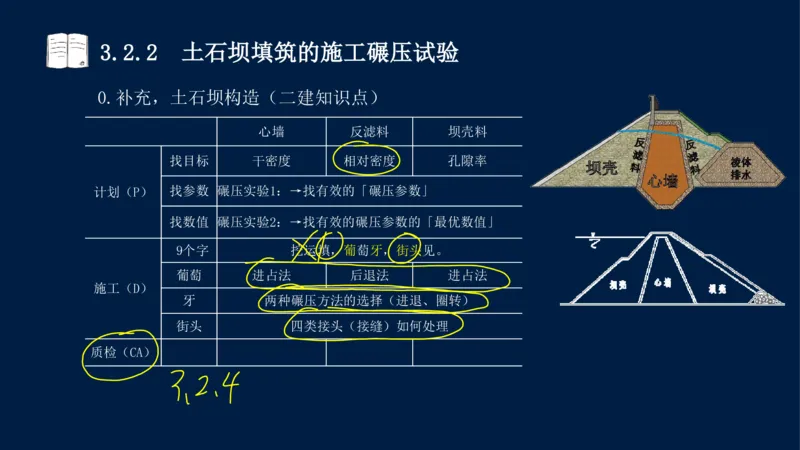

0.补充，土石坝构造（二建知识点）
心墙 反滤料 坝壳料
找目标 干密度 相对密度 孔隙率
计划（P） 找参数 碾压实验1：→找有效的「碾压参数」
找数值 碾压实验2：→找有效的碾压参数的「最优数值」
9个字 挖运填，葡萄牙，街头见。

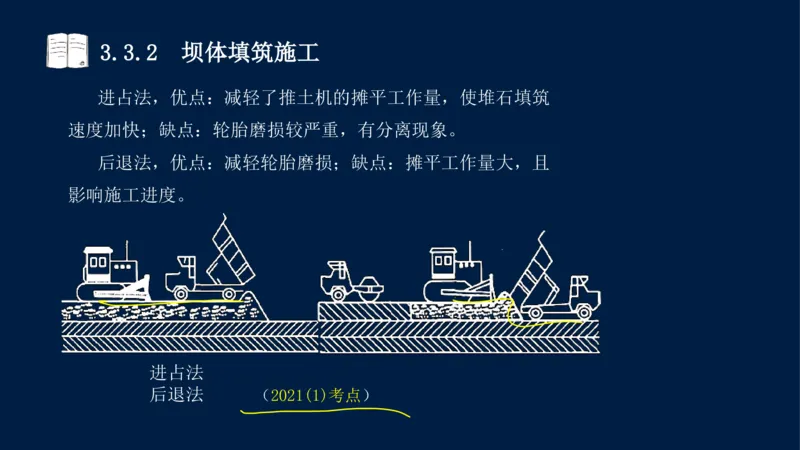

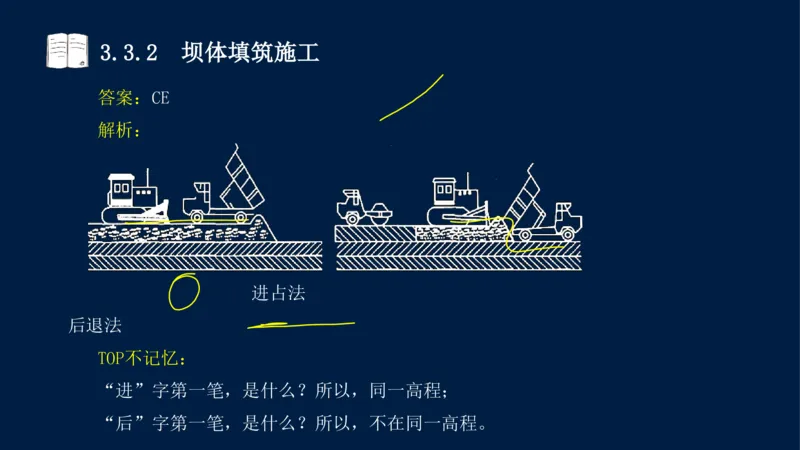

葡萄 进占法 后退法 进占法
施工（D）
牙 两种碾压方法的选择（进退、圈转）
街头 四类接头（接缝）如何处理
质检（CA）3.2.2 土石坝填筑的施工碾压试验

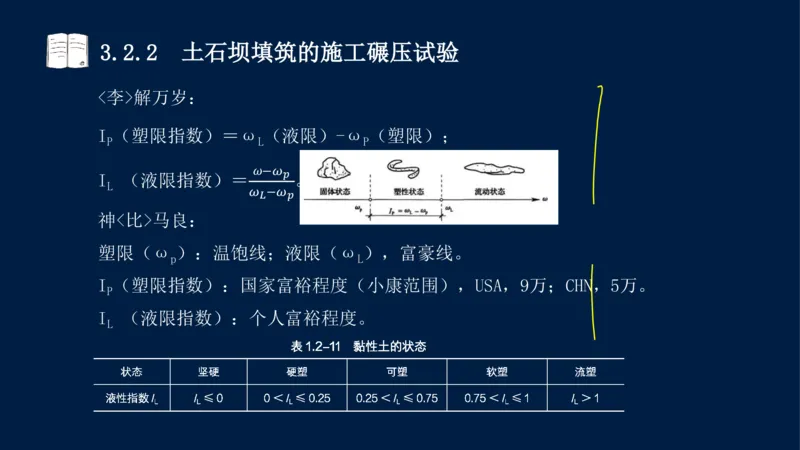

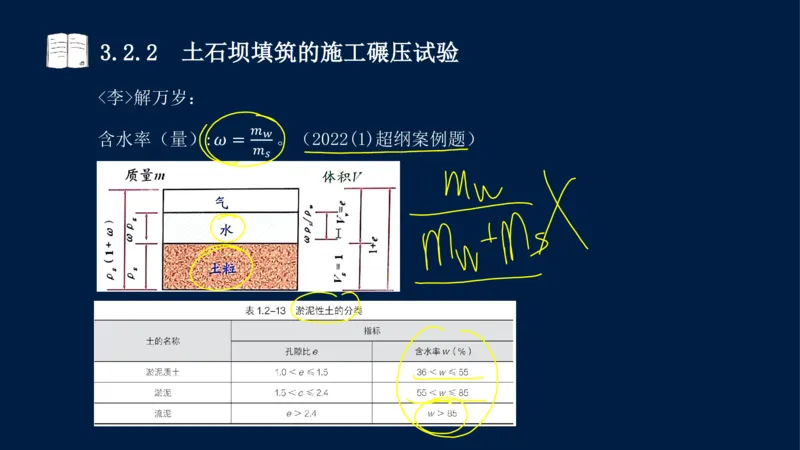

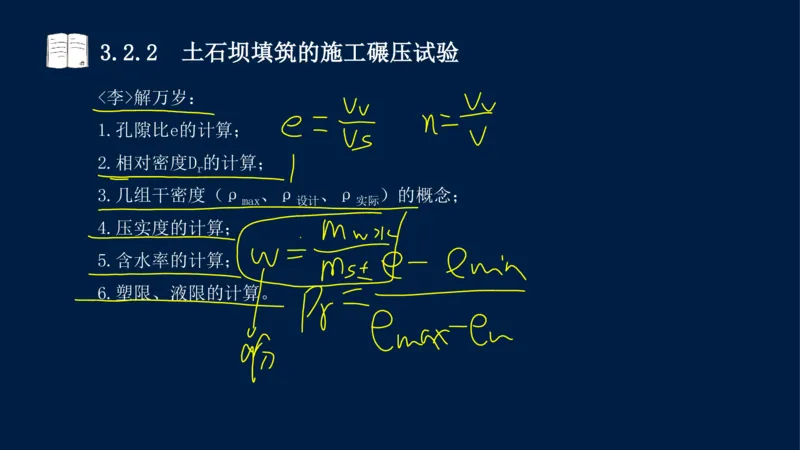

<李>解万岁：
1.孔隙比e的计算；
2.相对密度D 的计算；
r
3.几组干密度（ρ 、ρ 、ρ ）的概念；
max 设计 实际
4.压实度的计算；
5.含水率的计算；

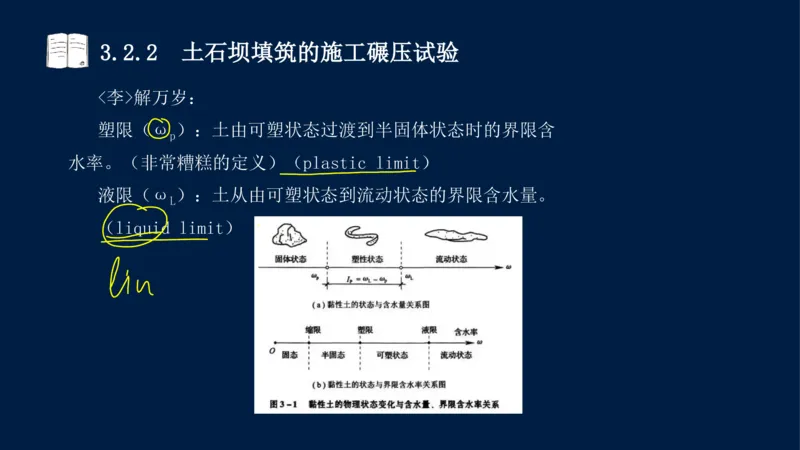

6.塑限、液限的计算。3.2.2 土石坝填筑的施工碾压试验
1.压实机械3.2.2 土石坝填筑的施工碾压试验
1.压实机械
分为：①静压碾压、②振动碾压、③夯击<三种>基本类型。
①静压碾压的碾压机具：羊足碾、气胎碾等；（2021(2B)
考点）
②振动碾压的碾压机具：振动碾；
③夯击的碾压机具：夯板。
（旁白：说曹操曹操到，刚介绍了“挖运”机械，现在介
绍“填”的机械，和第一节内容，形成了一个知识闭环。）3.2.2 土石坝填筑的施工碾压试验
1.压实机械

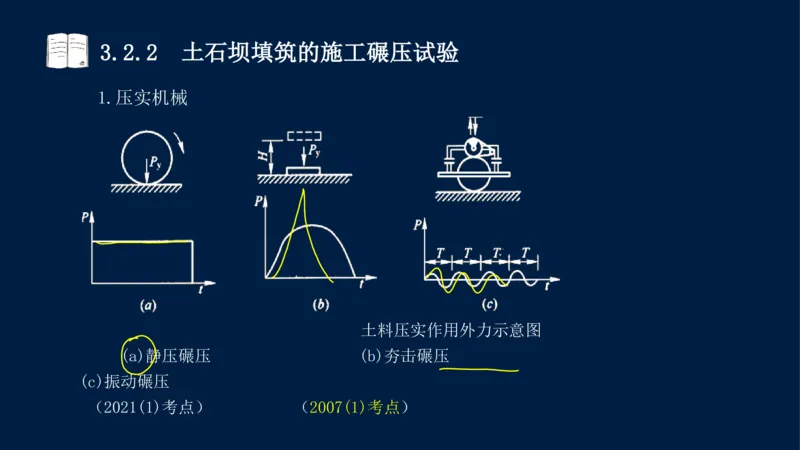

土料压实作用外力示意图
(a)静压碾压 (b)夯击碾压
(c)振动碾压
（2021(1)考点） （2007(1)考点）3.2.2 土石坝填筑的施工碾压试验
例题：2007(1)-7.用夯板压实土料时，其外力作用示意图
是（ ）。
A 外力（KN） B 外力（KN）
. .
时间（s） 时间（s）
外力（KN） 外力（KN）
C D
. .
时间（s） 时间（s）3.2.2 土石坝填筑的施工碾压试验
答案：B
解析：
(a)静压碾压 (b)夯击碾压 (c)
振动碾压3.2.2 土石坝填筑的施工碾压试验

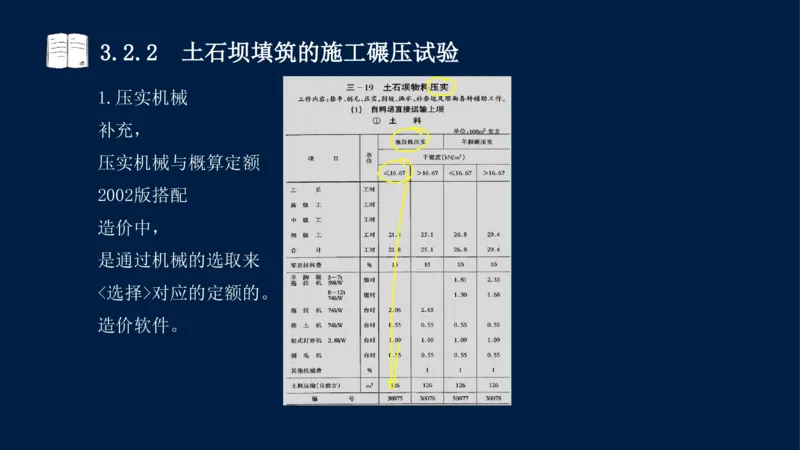

1.压实机械
补充，
压实机械与概算定额
2002版搭配
造价中，
是通过机械的选取来
<选择>对应的定额的。
造价软件。3.2.2 土石坝填筑的施工碾压试验
2.土料填筑标准3.2.2 土石坝填筑的施工碾压试验
2.土料填筑标准 1）黏性土的填筑标准
➊填筑标准： 压实度、 最优含水率<作为>设计控制指
Ⓐ Ⓑ
标。（2010(1)考点）
➋计算公式：设计最大干密度=击实最大干密度×压实度
（2022(1)、2023(1)、2024(1)案例）
➌具体要求：
1级、2级坝和高坝的<压实度>应为98%～100%，
Ⓐ
3级中低坝及3级以下的中坝<压实度>应为96％～98％。
Ⓑ
➍加个尾巴：设计地震烈度为8度、9度的地区，宜取大值。
（2009(1)、2013(1)考点）3.2.2 土石坝填筑的施工碾压试验

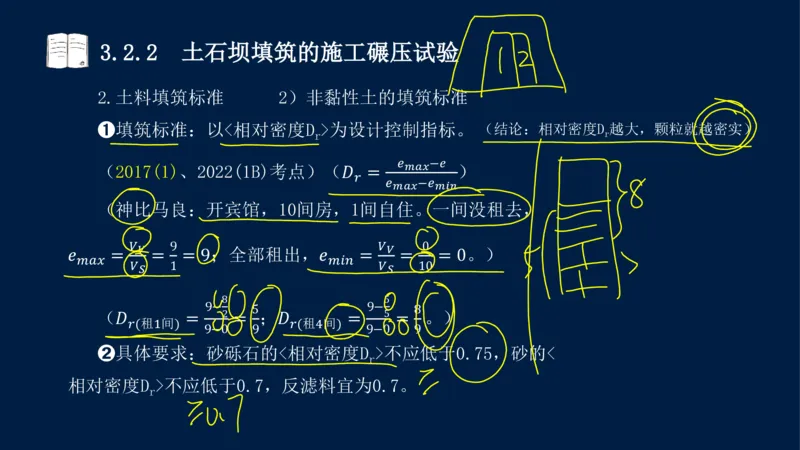

2.土料填筑标准 2）非黏性土的填筑标准
➊填筑标准：以<相对密度D >为设计控制指标。 （结论：相对密度D 越大，颗粒就越密实）
r r
（2017(1)、2022(1B)考点）（ ）
−
（神比马良：开宾馆，10间房，1 间自住。一间没租去，
= −
；全部租出， 。）
9 0
= = 1 = 9 = = 10 = 0
（ ； 。）
租 间 8 租 间 5
9− 9−
2 5 5 8
➋具体要求：砂砾石的<相对密度D >不应低于0.75，砂的<
( 1 ) ( 4 )
= 9−0 = 9 = 9r−0 = 9
相对密度D >不应低于0.7，反滤料宜为0.7。
r3.2.2 土石坝填筑的施工碾压试验
补充知识：二建教材，土料压实标准（1/2）
➊（做梦）
黏性土：用<干密度ρ >控制；
Ⓐ
d
非黏性土：<相对密度D >控制；
Ⓑ
r
石渣和堆石体：<孔隙率n>作为压实指标。
Ⓒ
王安
（<李>解万岁：孔隙率n ）
王安石
+
➋（现实）在现场用<相对密度D >来控制施工质量不太方
= = = + +
r
便，通常将<相对密度D >转换成对应的<干密度ρ >来控制。
r d3.2.2 土石坝填筑的施工碾压试验

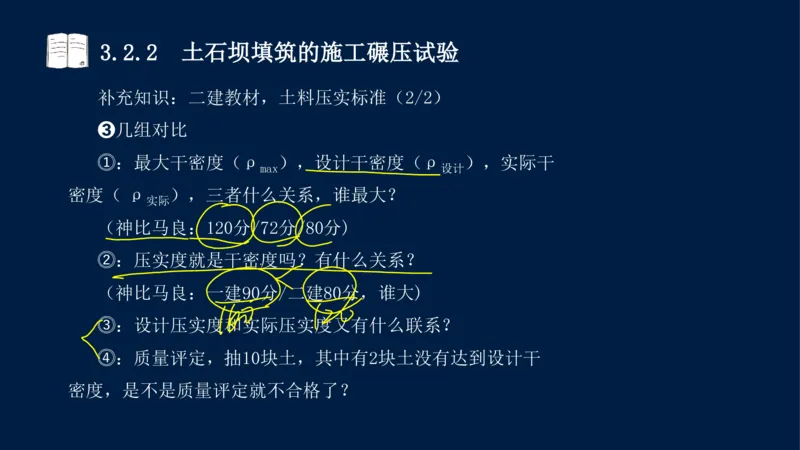

补充知识：二建教材，土料压实标准（2/2）
➌几组对比
：最大干密度（ρ ），设计干密度（ρ ），实际干
⓵
max 设计
密度（ ρ ），三者什么关系，谁最大？
实际
（神比马良：120分/72分/80分)
：压实度就是干密度吗？有什么关系？
⓶
（神比马良：一建90分/二建80分，谁大)
：设计压实度和实际压实度又有什么联系？
⓷
：质量评定，抽10块土，其中有2块土没有达到设计干
⓸
密度，是不是质量评定就不合格了？3.2.2 土石坝填筑的施工碾压试验
例题1：2010(1)-7.土坝黏性土填筑的设计控制指标包括
最优含水率和（ ）。
A.压实度 B.密实度
C.最大干密度 D.相对密实度
答案：A
解析：
一建教材，黏性土的填筑标准：以<压实度>和<最优含水
率>作为设计控制指标。
二建教材，黏性土：用干密度ρ 控制；非黏性土：相对密
d
度D 控制；石渣和堆石体：孔隙率作为压实指标。
r3.2.2 土石坝填筑的施工碾压试验
例题2：2013(1)-8.水库总库容为5亿m³，设计地震烈度为
8度，相应其均质土坝压实度宜采用（ ）。
A.96% B.97%
C.98% D.100%
答案：D
解析：
1级、2级坝和高坝的<压实度>应为98%～100%，
3级中低坝及3级以下的中坝<压实度>应为96％～98％。
设计地震烈度为8度、9度的地区，宜取大值。3.2.2 土石坝填筑的施工碾压试验
例题3：2017(1)-7.土石坝填筑施工时，砂砾石的填筑标
准应以（ ）作为设计控制指标。
A.压实度
B.最优含水率
C.最大干密度
D.相对密度
答案：D（本题也是2022(1B)选择题）
解析：砂砾石属于非黏性土，非黏性土的填筑标准：以<
相对密度>为设计控制指标。3.2.2 土石坝填筑的施工碾压试验

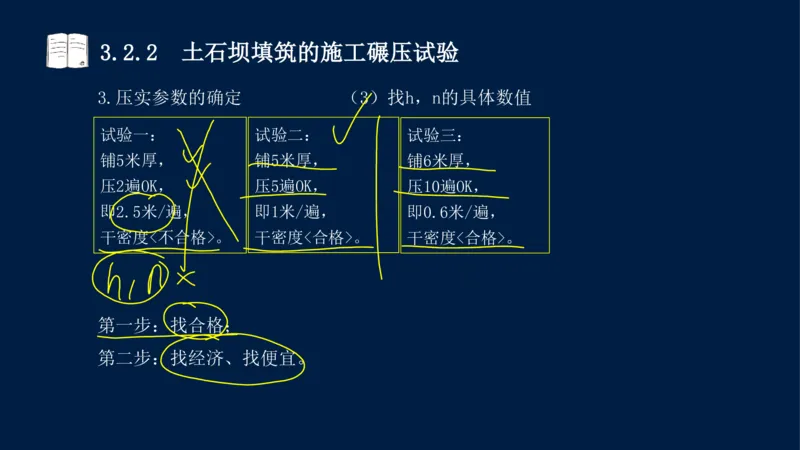

3.压实参数的确定 （1）土料填筑压实参数
土料填筑压实参数：①碾压机具的重量、②含水量、③碾
压遍数、④铺土厚度等，对于振动碾还应包括⑤振动频率及⑥
行走速率等。
（2016(2)、2019(1)考点）
（2014(2)、2021(2A)案例）
（2012(1)、2022(1)、2024(1)案例）3.2.2 土石坝填筑的施工碾压试验
例题：2019(1)-25.土石坝土料填筑的压实参数包括（ ）
等。
A.铺土厚度 B.碾压遍数
C.相对密度 D.压实度
E.含水量
答案：ABE
解析：土料填筑压实参数：①碾压机具的重量、②含水
量、③碾压遍数及④铺土厚度等，对于振动碾还应包括⑤振动
频率及⑥行走速率等。3.2.2 土石坝填筑的施工碾压试验
3.压实参数的确定 （2）找最优含水量的具体
数值
黏性土料压实含水量可取ω =ω +2% 、ω =ω 、ω =ω -
1 p 2 p 3 p
2%三种进行试验。ω 为土料塑限。（2012[10月](2)考点）
p
补充知识：最优含水量与干密度关系。
（排空驭气奔如电，升天入地求之遍。上穷碧落下黄泉，两处茫茫皆不见）3.2.2 土石坝填筑的施工碾压试验
<李>解万岁：
含水率（量） 。（2022(1)超纲案例题）
: = 3.2.2 土石坝填筑的施工碾压试验
<李>解万岁：
塑限（ω ）：土由可塑状态过渡到半固体状态时的界限含
p
水率。（非常糟糕的定义）（plastic limit）
液限（ω ）：土从由可塑状态到流动状态的界限含水量。
L
（liquid limit）3.2.2 土石坝填筑的施工碾压试验
<李>解万岁：
I （塑限指数）＝ω （液限）-ω （塑限）；
P L P
I （液限指数）＝ 。
L
−
神<比>马良：
−
塑限（ω ）：温饱线；液限（ω ），富豪线。
p L
I （塑限指数）：国家富裕程度（小康范围），USA，9万；CHN，5万。
P
I （液限指数）：个人富裕程度。
L3.2.2 土石坝填筑的施工碾压试验
例题：2012[10月](2)-7.在确定土方填筑压实含水量时，
黏性土料需对含水量为ω +2%、ω 、ω -2%的三种情况进行试
p p p
验，此处ω 是土的（ ）。
p
A.塑限 B.液限
C.最优含水量 D.平均含水量
答案：A
解析：黏性土料压实含水量可取ω =ω +2% 、ω =ω 、
1 p 2 p
ω =ω -2%三种进行试验。ω 为土料塑限。
3 p p3.2.2 土石坝填筑的施工碾压试验
3.压实参数的确定 （3）找h，n的具体数值
黏性土：选取试验①铺土厚度、②碾压遍数，并测定相应
的③含水量、④干密度，作出对应的<关系曲线>。...
最后再分别计算<单位压实遍数的压实厚度>，即比较h /a、
1
h /b、h /c，其中以<单位压实遍数的压实厚度最大者>为最经
2 3
济合理。
铺土厚度、压实遍数、最优含水量
不同铺土厚度、不同压实遍数
、最大干密度的关系曲线
土料含水量和干密度关系曲线3.2.2 土石坝填筑的施工碾压试验
3.压实参数的确定 （3）找h，n的具体数值
试验一： 试验二： 试验三：
铺5米厚， 铺5米厚， 铺6米厚，
压2遍OK， 压5遍OK， 压10遍OK，
即2.5米/遍， 即1米/遍， 即0.6米/遍，
干密度<不合格>。 干密度<合格>。 干密度<合格>。
第一步：找合格；
第二步：找经济、找便宜。3.2.2 土石坝填筑的施工碾压试验
3.压实参数的确定 （4）非黏性土
非黏性土实验：只需作①铺土厚度、②压实遍数、③干密
度的关系曲线（2007(1)、2017(2)考点）。3.2.2 土石坝填筑的施工碾压试验

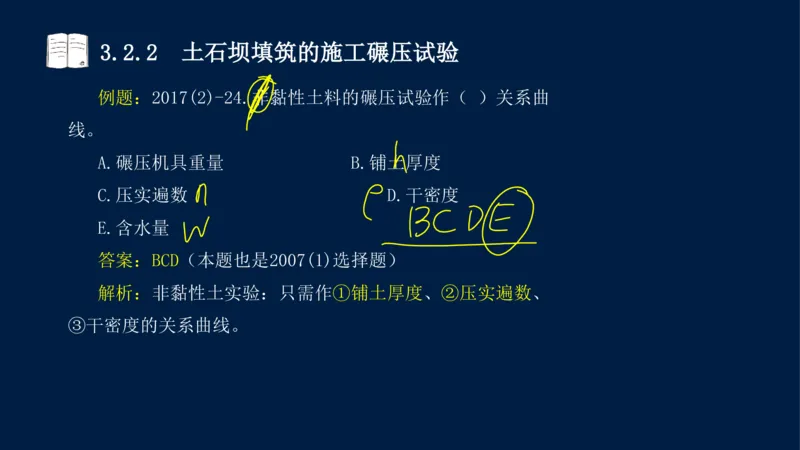

例题：2017(2)-24.非黏性土料的碾压试验作（ ）关系曲
线。
A.碾压机具重量 B.铺土厚度
C.压实遍数 D.干密度
E.含水量
答案：BCD（本题也是2007(1)选择题）
解析：非黏性土实验：只需作①铺土厚度、②压实遍数、
③干密度的关系曲线。3.2.2 土石坝填筑的施工碾压试验

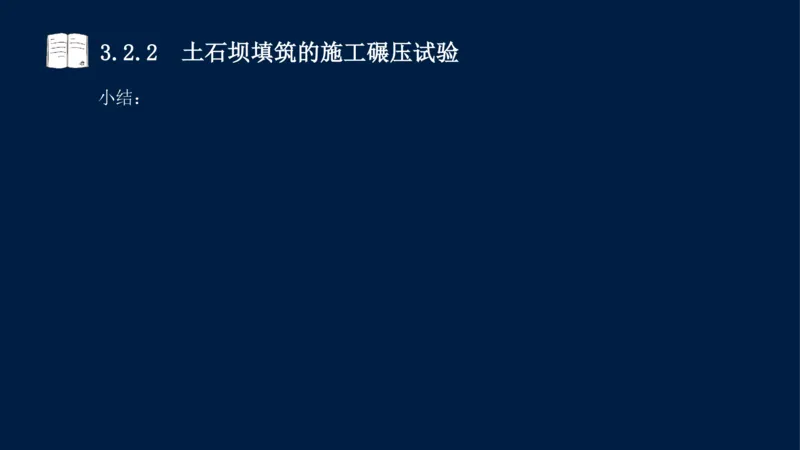

小结：3.2.2 土石坝填筑的施工碾压试验

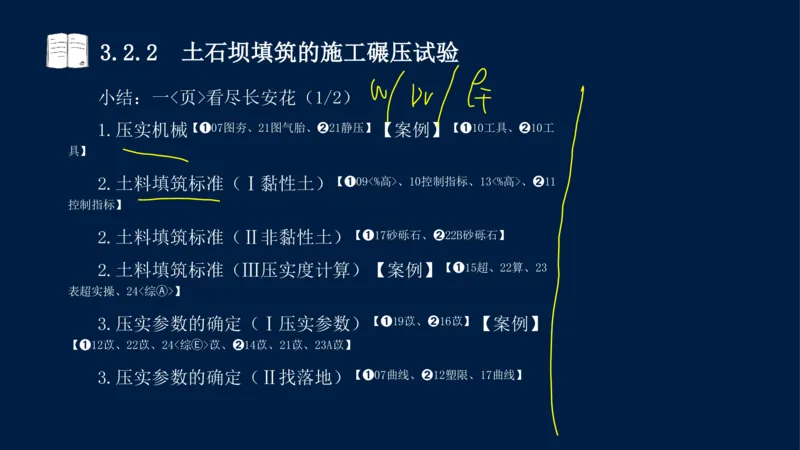

小结：一<页>看尽长安花（1/2）
1.压实机械【➊07图夯、21图气胎、➋21静压】【案例】【➊10工具、➋10工
具】
2.土料填筑标准（Ⅰ黏性土）【➊09<%高>、10控制指标、13<%高>、➋11
控制指标】
2.土料填筑标准（Ⅱ非黏性土）【➊17砂砾石、➋22B砂砾石】
2.土料填筑标准（Ⅲ压实度计算）【案例】【➊15超、22算、23
表超实操、24<综Ⓐ>】
3.压实参数的确定（Ⅰ压实参数）【➊19苡、➋16苡】【案例】
【➊12苡、22苡、24<综Ⓔ>苡、➋14苡、21苡、23A苡】
3.压实参数的确定（Ⅱ找落地）【➊07曲线、➋12塑限、17曲线】3.2.2 土石坝填筑的施工碾压试验
小结：一<页>看尽长安花（2/2） 表5（最大干土度：1.66g/cm3）
环刀号 1
环刀容量 cm3 200
环刀质量 g 188.34
湿密
土样环刀质量 g 578.24
度
土样质量 g
湿密度 g/cm3 1.95
盒号 1 2
盒质量 g 13.40 B 13.21 C
盒＋湿土质量 g 52.34 D 43.33 E
含水 盒＋干土质量 g 44.96 F 37.61 G
率 水的质量 g
干土质量 g
含水率 %
平均含水率 %
干密度
压实度 %3.2.2 土石坝填筑的施工碾压试验3.2.3 土石坝填筑的施工方法
3.2 土石坝施工技术
3.2.1 土石坝施工机械的配置
3.2.2 土石坝填筑的施工碾压试验
3.2.3 土石坝填筑的施工方法
3.2.4 土石坝的施工质量控制
3.3 面板堆石坝施工技术

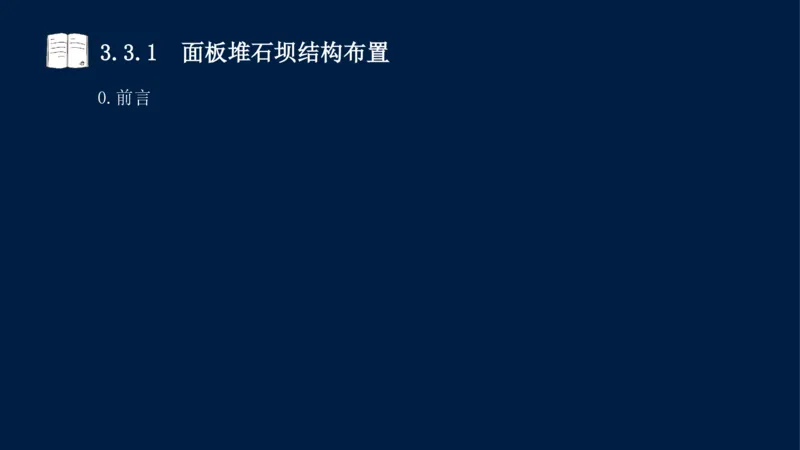

3.3.1 面板堆石坝结构布置
3.3.2 坝体填筑施工
3.3.3 面板及趾板施工3.2.3 土石坝填筑的施工方法

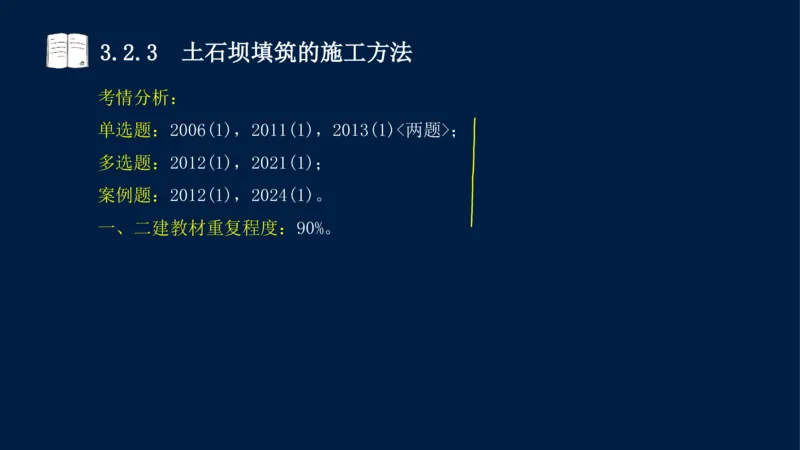

考情分析：
单选题：2006(1)，2011(1)，2013(1)<两题>；
多选题：2012(1)，2021(1)；
案例题：2012(1)，2024(1)。
一、二建教材重复程度：90%。3.2.3 土石坝填筑的施工方法

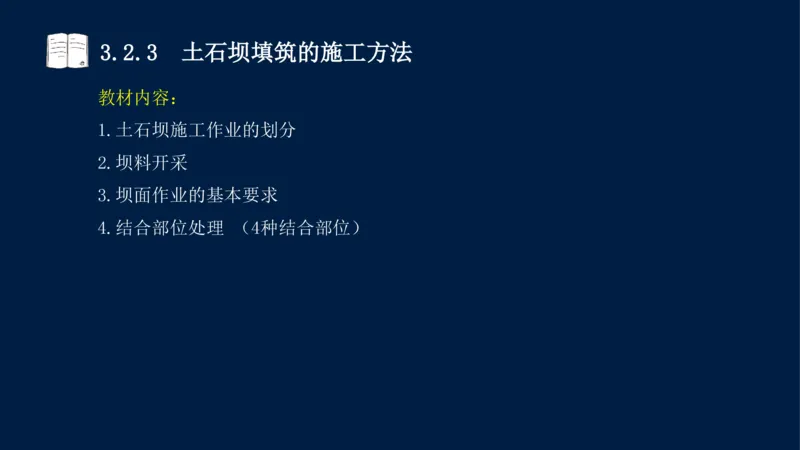

教材内容：
1.土石坝施工作业的划分
2.坝料开采
3.坝面作业的基本要求
4.结合部位处理 （4种结合部位）3.2.3 土石坝填筑的施工方法

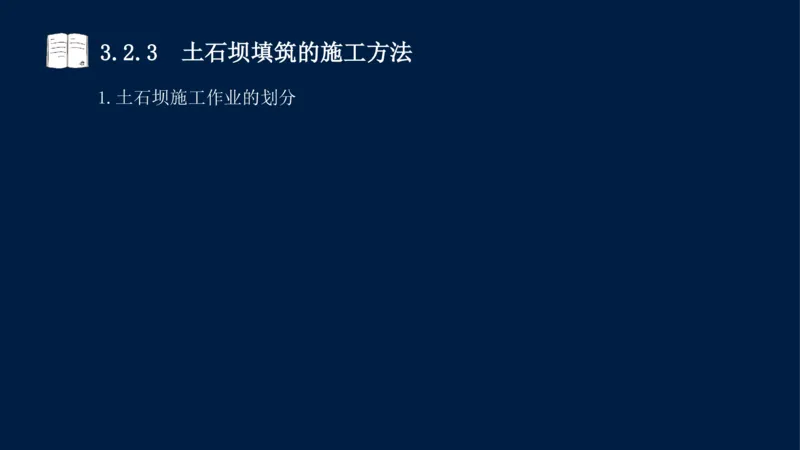

1.土石坝施工作业的划分3.2.3 土石坝填筑的施工方法

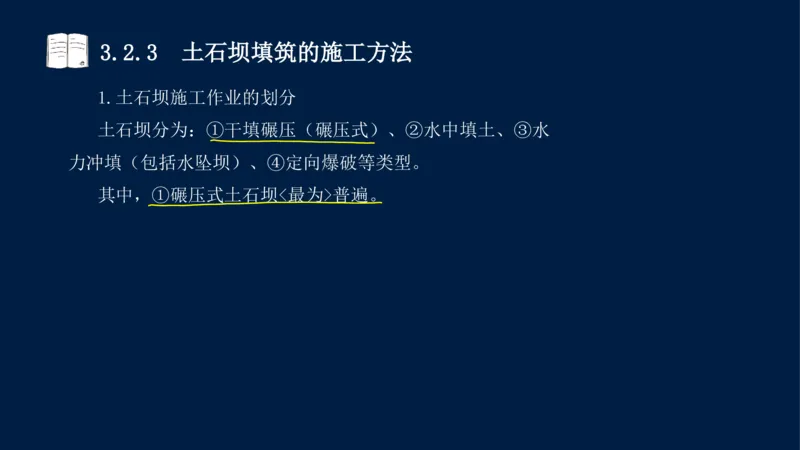

1.土石坝施工作业的划分
土石坝分为：①干填碾压（碾压式）、②水中填土、③水
力冲填（包括水坠坝）、④定向爆破等类型。
其中，①碾压式土石坝<最为>普遍。3.2.3 土石坝填筑的施工方法

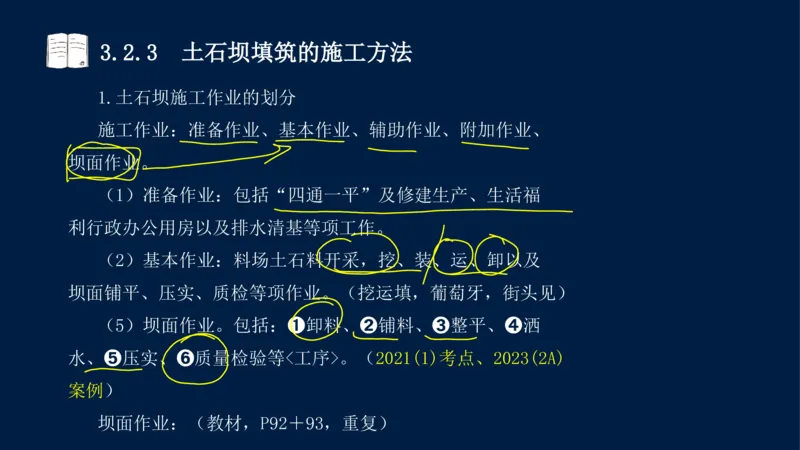

1.土石坝施工作业的划分
施工作业：准备作业、基本作业、辅助作业、附加作业、
坝面作业。
（1）准备作业：包括“四通一平”及修建生产、生活福
利行政办公用房以及排水清基等项工作。
（2）基本作业：料场土石料开采，挖、装、运、卸以及
坝面铺平、压实、质检等项作业。（挖运填，葡萄牙，街头见）
（5）坝面作业。包括：➊卸料、➋铺料、➌整平、➍洒
水、➎压实、➏质量检验等<工序>。（2021(1)考点、2023(2A)
案例）
坝面作业：（教材，P92＋93，重复）3.2.3 土石坝填筑的施工方法
1.土石坝施工作业的划分
（3）辅助作业：➊清除施工场地及料场的覆盖层，从上
坝土石料中➋剔除超径石块、杂物，➌坝面排水，➍层间刨毛、
➎加水等。（缺其不可、一定要做）
（4）附加作业：➊坝坡修整、➋铺砌护面块石、➌铺植
草皮等。（锦上添花、可做可不做）3.2.3 土石坝填筑的施工方法
补充，坝面作业（一、二建，PK）
二建教材：
坝面作业。包括：➊铺土、➋平土、➌洒水或晾晒（控制
含水量）、➍土料压实、➎修整边坡、➏铺筑反滤层、➐排水
体及护坡、➑质量检查等工序。（2023(2A)案例）
一建教材：
（5）坝面作业。包括：➊卸料、➋铺料、➌整平、➍洒
水、➎压实、➏质量检验等<工序>。（2021(1)考点）3.2.3 土石坝填筑的施工方法

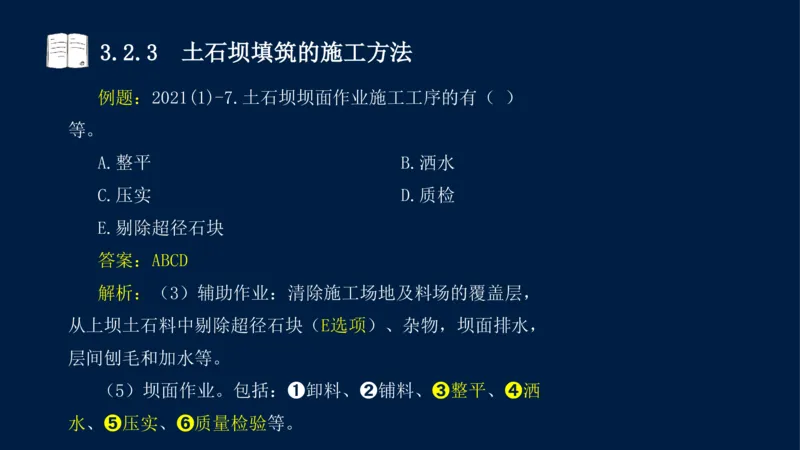

例题：2021(1)-7.土石坝坝面作业施工工序的有（ ）
等。
A.整平 B.洒水
C.压实 D.质检
E.剔除超径石块
答案：ABCD
解析：（3）辅助作业：清除施工场地及料场的覆盖层，
从上坝土石料中剔除超径石块（E选项）、杂物，坝面排水，
层间刨毛和加水等。
（5）坝面作业。包括：➊卸料、➋铺料、➌整平、➍洒
水、➎压实、➏质量检验等。3.2.3 土石坝填筑的施工方法

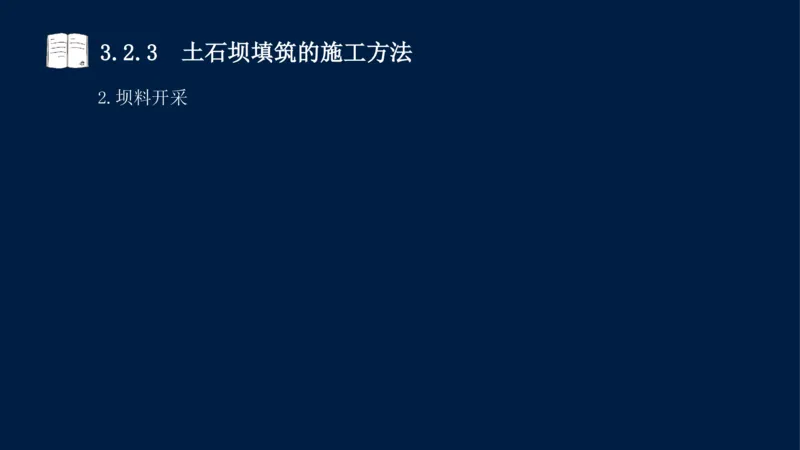

2.坝料开采3.2.3 土石坝填筑的施工方法
2.坝料开采
1 ) 土料开采，略...///
2 ) 砂砾料开采，略...///
3 ) 石料开采，略...///3.2.3 土石坝填筑的施工方法
3.坝面作业的基本要求3.2.3 土石坝填筑的施工方法
3.坝面作业的基本要求
一建教材，包括：➊铺料、➋整平、➌洒水、➍压实（对
于黏性土料采用平碾，压实后尚须刨毛以保证层间结合的质
量）、➎质检<等>工序。（2021(1)考点）
坝面作业：（教材，P93＋92，重复）
二建教材，分为：➊铺料、➋整平、➌压实三个<主要>工
序。（2019(2)、2020(2)案例）（葡萄牙，街头见）3.2.3 土石坝填筑的施工方法
3.坝面作业的基本要求
流水作业施工应先按施工工序数目对坝面分段，然后组织
相应专业施工班组依次进入各工段施工。
就同一工段而言，各专业施工班组按工序依次连续施工；
就各专业施工班组而言，依次连续在各工段完成固定的专
业作业。
各工段都有专业施工班组固定的施工机具，从而保证施工
过程中“人、机、地”三不闲。
（2024(1)案例）3.2.3 土石坝填筑的施工方法
3.坝面作业的基本要求 1）卸料与铺料
（1）“葡萄”的方法（2024(1)案例）
卸料和铺料有<三种>方法，即➊进占法、➋后退法、➌混
合法（进占法与后退法同时采用）。（24版，P93＋98）
一般采用进占法，进占法铺料厚度容易控制，容易平整，
压实设备工作条件较好。（因为：质量好、效率高）3.2.3 土石坝填筑的施工方法
（教材，P98，铺料的两种方法）
进占法：优点：减轻了推土机的摊平工作量，使堆石填筑
速度加快；缺点：轮胎磨损较严重，有分离现象。
后退法：优点：减轻轮胎磨损；缺点：摊平工作量大，且
影响施工进度。
进占法
后退法3.2.3 土石坝填筑的施工方法
3.坝面作业的基本要求 2）卸料与铺料
（2）“葡萄”的方式、方法
➊铺料方式：铺料宜<平行>坝轴线进行。（2012(1)-A考
点）
➋铺料方法：防渗体内铺料，自卸汽车卸料宜用<进占法>
倒退铺土。3.2.3 土石坝填筑的施工方法
3.坝面作业的基本要求 2）卸料与铺料

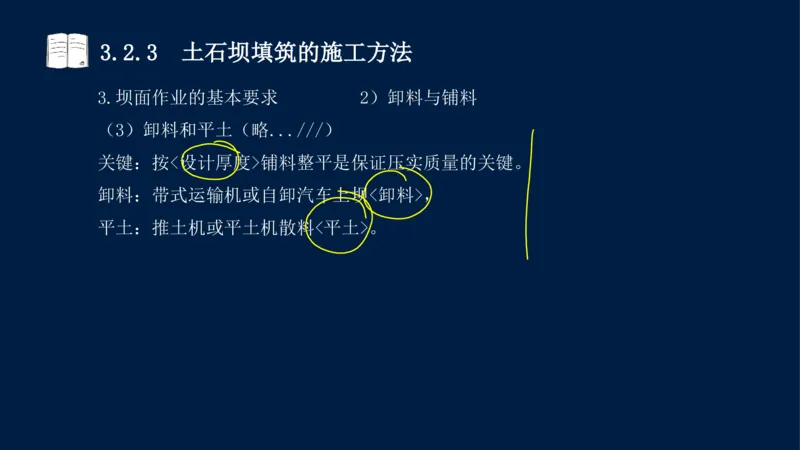

（3）卸料和平土（略...///）
关键：按<设计厚度>铺料整平是保证压实质量的关键。
卸料：带式运输机或自卸汽车上坝<卸料>，
平土：推土机或平土机散料<平土>。3.2.3 土石坝填筑的施工方法
3.坝面作业的基本要求 2）卸料与铺料
（4）加水
➊黏性土料含水量偏低，主要在<料场>加水。（2011(1)、
2012(1)-C考点）
➋非黏性土料，加水工作主要在<坝面>进行。（2013(1)
考点）
➌石渣料和砂砾料<压实前>应充分加水，确保压实质量。
（2012(1)-D考点）3.2.3 土石坝填筑的施工方法

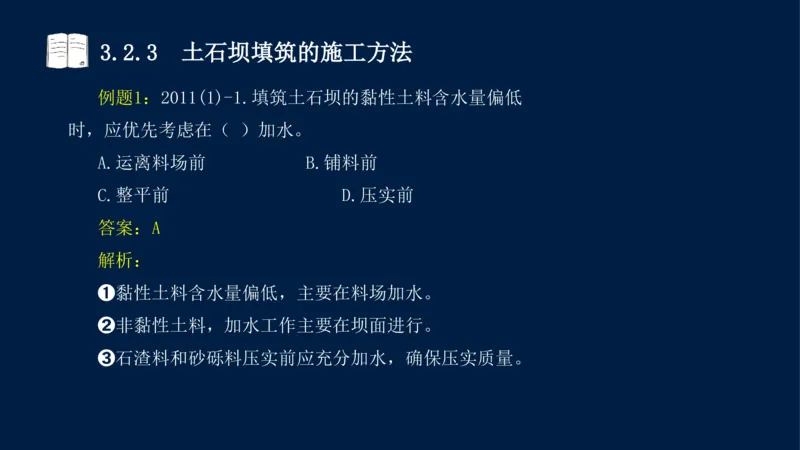

例题1：2011(1)-1.填筑土石坝的黏性土料含水量偏低
时，应优先考虑在（ ）加水。
A.运离料场前 B.铺料前
C.整平前 D.压实前
答案：A
解析：
➊黏性土料含水量偏低，主要在料场加水。
➋非黏性土料，加水工作主要在坝面进行。
➌石渣料和砂砾料压实前应充分加水，确保压实质量。3.2.3 土石坝填筑的施工方法

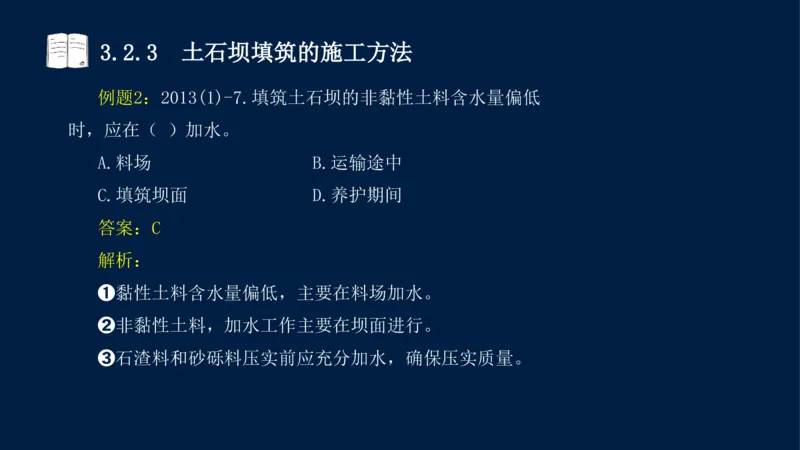

例题2：2013(1)-7.填筑土石坝的非黏性土料含水量偏低
时，应在（ ）加水。
A.料场 B.运输途中
C.填筑坝面 D.养护期间
答案：C
解析：
➊黏性土料含水量偏低，主要在料场加水。
➋非黏性土料，加水工作主要在坝面进行。
➌石渣料和砂砾料压实前应充分加水，确保压实质量。3.2.3 土石坝填筑的施工方法
3.坝面作业的基本要求 2）卸料与铺料

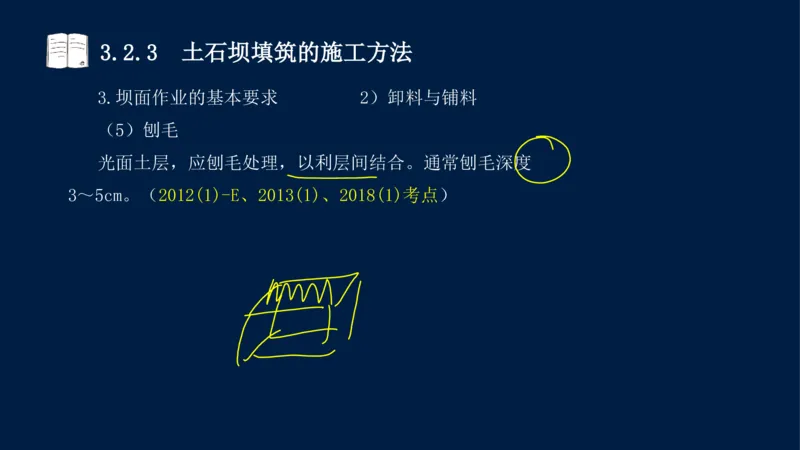

（5）刨毛
光面土层，应刨毛处理，以利层间结合。通常刨毛深度
3～5cm。（2012(1)-E、2013(1)、2018(1)考点）3.2.3 土石坝填筑的施工方法
例题1：2013(1)-9.堤防黏性土料填筑中，在新层铺料
前，对出现的光面应进行（ ）处理。
A.挖除
B.刨毛
C.碾压
D.洒水
答案：B
解析：光面土层，应刨毛处理，以利层间结合。通常刨毛
深度3～5cm。3.2.3 土石坝填筑的施工方法

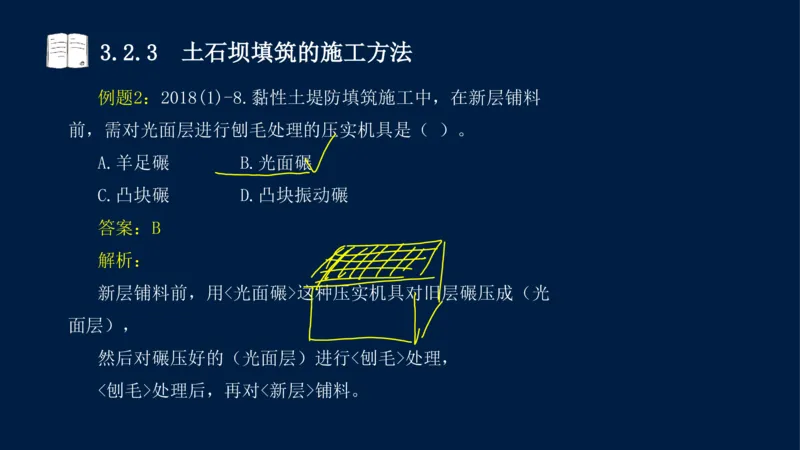

例题2：2018(1)-8.黏性土堤防填筑施工中，在新层铺料
前，需对光面层进行刨毛处理的压实机具是（ ）。
A.羊足碾 B.光面碾
C.凸块碾 D.凸块振动碾
答案：B
解析：
新层铺料前，用<光面碾>这种压实机具对旧层碾压成（光
面层），
然后对碾压好的（光面层）进行<刨毛>处理，
<刨毛>处理后，再对<新层>铺料。3.2.3 土石坝填筑的施工方法
例题3：2012(1)-24.（综合题）关于土石坝填筑作业的说
法，正确的有（ ）。
A.铺料宜垂直于坝轴线进行，超径块料应打碎
B.按碾压测试确定的厚度辅料、整平
C.黏性土含水量较低，主要应在料场加水
D.石渣料压实前应充分加水
E.采用气胎碾压实的土质，应刨毛处理，以利层间结合3.2.3 土石坝填筑的施工方法
答案：BCDE
解析：
选项A中，铺料方式：铺料宜<平行>坝轴线进行，厚度要
匀，超径打碎，杂物剔除。3.2.3 土石坝填筑的施工方法
3.坝面作业的基本要求 3）压实（碾压）（葡萄
<牙>）
（1）进退错距法
这块区域如何被压4次
（2）圈转套压法3.2.3 土石坝填筑的施工方法
3.坝面作业的基本要求 3）压实（碾压）（葡萄
<牙>）
（1）进退错距法
优点：压实质量容易保证。
错距宽度b按下式计算：b=B／n；
式中 B--碾滚净宽（m），n--设计碾压遍数。
（2006(1)、2020(1)考点）
进退错距法3.2.3 土石坝填筑的施工方法
3.坝面作业的基本要求 3）压实（碾压）（葡萄
<牙>）
（2）圈转套压法
适用：开行的工作面较大，适合于多碾滚组合碾压。
优点：生产效率较高。
缺点：重压、漏压过多，质量难以保证。
圈转套压法3.2.3 土石坝填筑的施工方法
例题：2006(1)-5.土石坝采用进退错距法施工，若施工工
作面宽3.0m，碾压机械碾滚净宽1.5m，设计碾压遍数为5遍，
则错距碾压宽度为（ ）m。
A.0.3 B.0.5
C.0.6 D.2.0
答案：A
进退错距法公式：b=B／n；
式中：b--错距宽度，B--碾滚净宽（m），n--设计碾压遍
数。3.2.3 土石坝填筑的施工方法
4.结合部位处理 （4种结合部位）3.2.3 土石坝填筑的施工方法

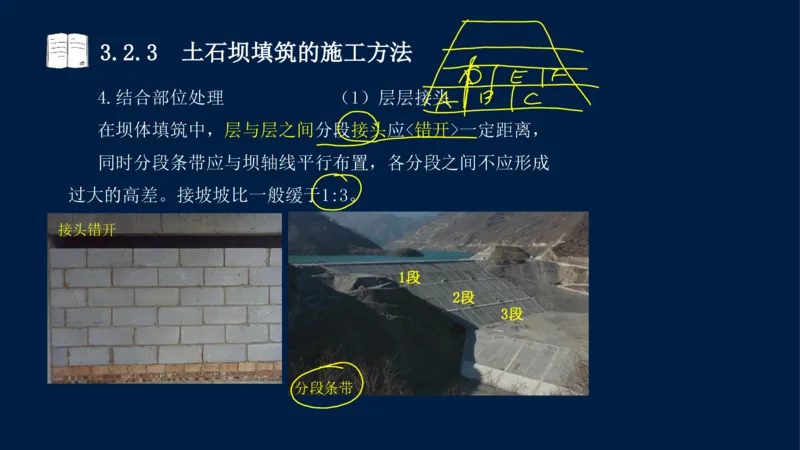

4.结合部位处理 （1）层层接头
在坝体填筑中，层与层之间分段接头应<错开>一定距离，
同时分段条带应与坝轴线平行布置，各分段之间不应形成
过大的高差。接坡坡比一般缓于1:3。
接头错开
1段
2段
3段
分段条带3.2.3 土石坝填筑的施工方法

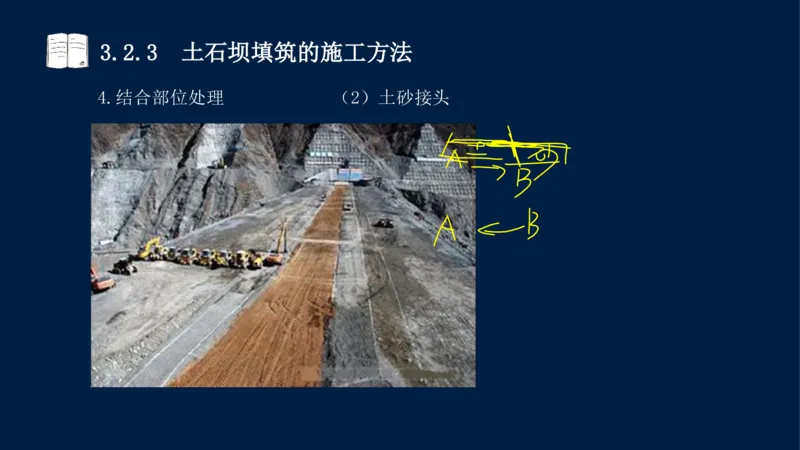

4.结合部位处理 （2）土砂接头3.2.3 土石坝填筑的施工方法

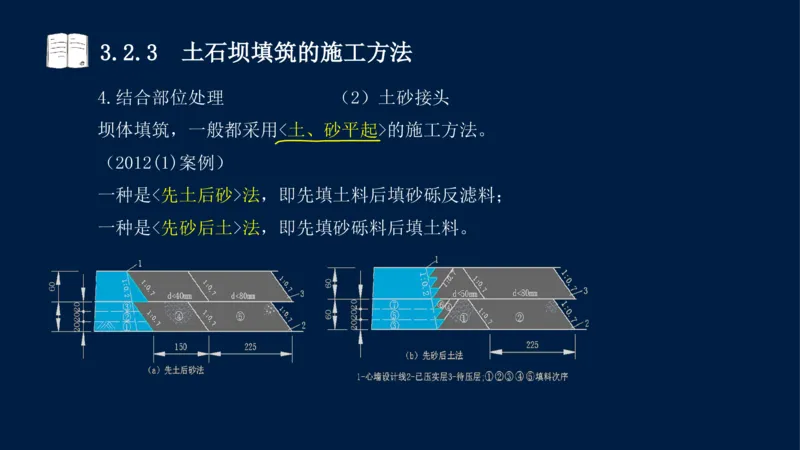

4.结合部位处理 （2）土砂接头
坝体填筑，一般都采用<土、砂平起>的施工方法。
（2012(1)案例）
一种是<先土后砂>法，即先填土料后填砂砾反滤料；
一种是<先砂后土>法，即先填砂砾料后填土料。3.2.3 土石坝填筑的施工方法

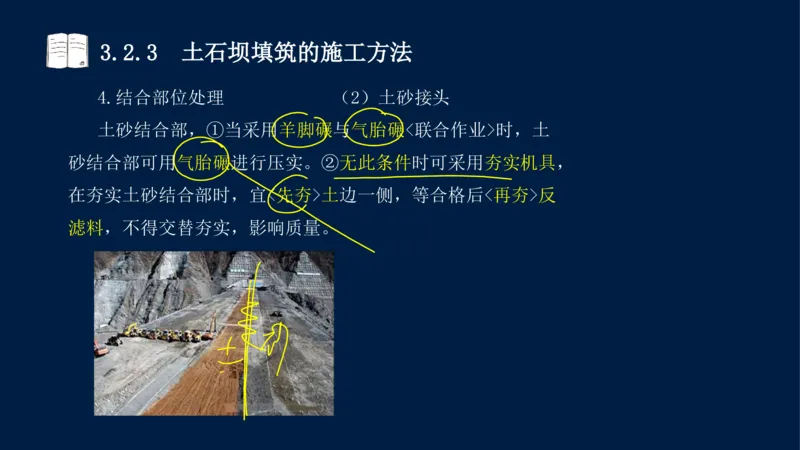

4.结合部位处理 （2）土砂接头
土砂结合部，①当采用羊脚碾与气胎碾<联合作业>时，土
砂结合部可用气胎碾进行压实。②无此条件时可采用夯实机具，
在夯实土砂结合部时，宜<先夯>土边一侧，等合格后<再夯>反
滤料，不得交替夯实，影响质量。3.2.3 土石坝填筑的施工方法
4.结合部位处理 （3）土砼接头3.2.3 土石坝填筑的施工方法
4.结合部位处理 （3）土砼接头
对于坝身与混凝土结构物（如涵管、和墙等）的连接部位，
①（去污）先将结合面的混凝土表面乳皮、粉尘及其附着杂
物清除干净，
②（涂浆）在结合面上洒水湿润，涂刷一层厚约3~5mm的浓黏
性土浆、水泥黏性土浆或水泥砂浆，要边涂刷、边铺土、边碾压，
涂刷高度与铺土厚度一致，并应与下部涂层衔接，不得在泥浆干
涸后铺土和压实。泥浆土与水质量比宜为1 : 3.0~1 : 2.5，宜
通过试验确定。填土含水率控制应大于最优含水率1.0%~3.0%。3.2.3 土石坝填筑的施工方法
4.结合部位处理 （3）土砼接头
对于坝身与混凝土结构物（如涵管、和墙等）的连接部位，
③（轻压）靠近混凝土结构物两侧及顶部0.5m范围内填土，
不能采用大型机械压实时，可采用小型机械夯实或人工夯实。
④（对称）要注意混凝土结构物两侧均衡填料压实，以免对
其产生过大的侧向压力。
（2012[10月](2)、2013(1)、2024(2B)案例）3.2.3 土石坝填筑的施工方法
4.结合部位处理 （4）坝基结合面（土0接头）
➊总方针：
填土，对于基础部位的填土，宜采用<薄层>、<轻碾>的方法。
无论何种坝基，只有填筑厚度达到<2m以上>时，才可以使用
重型压实机械。
➋黏性土、砾质土坝基（土基）：应将其表层含水量调节至
施工含水量的<上限>范围，用与防渗体土料相同的碾压参数压实。
然后刨毛3~5cm，再铺土压实。3.2.3 土石坝填筑的施工方法

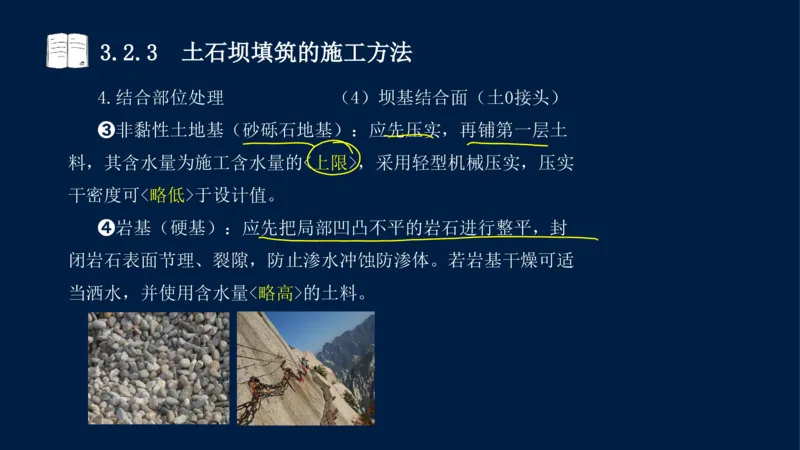

4.结合部位处理 （4）坝基结合面（土0接头）
➌非黏性土地基（砂砾石地基）：应先压实，再铺第一层土
料，其含水量为施工含水量的<上限>，采用轻型机械压实，压实
干密度可<略低>于设计值。
➍岩基（硬基）：应先把局部凹凸不平的岩石进行整平，封
闭岩石表面节理、裂隙，防止渗水冲蚀防渗体。若岩基干燥可适
当洒水，并使用含水量<略高>的土料。3.2.3 土石坝填筑的施工方法

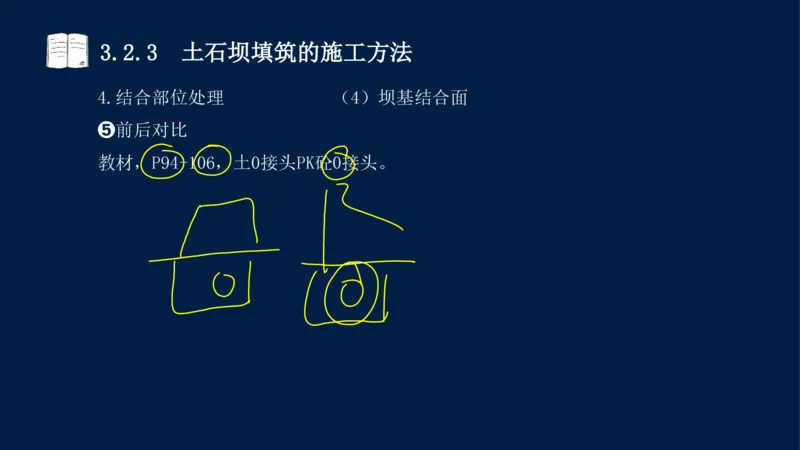

4.结合部位处理 （4）坝基结合面
➎前后对比
教材，P94+106，土0接头PK砼0接头。3.2.3 土石坝填筑的施工方法
小结：3.2.3 土石坝填筑的施工方法

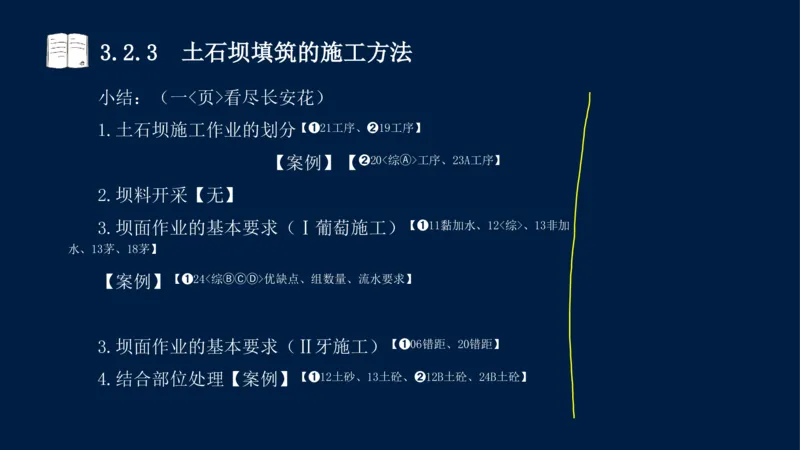

小结：（一<页>看尽长安花）
1.土石坝施工作业的划分【➊21工序、➋19工序】
【案例】【➋20<综Ⓐ>工序、23A工序】
2.坝料开采【无】
3.坝面作业的基本要求（Ⅰ葡萄施工）【➊11黏加水、12<综>、13非加
水、13茅、18茅】
【案例】【➊24<综ⒷⒸⒹ>优缺点、组数量、流水要求】
3.坝面作业的基本要求（Ⅱ牙施工）【➊06错距、20错距】
4.结合部位处理【案例】【➊12土砂、13土砼、➋12B土砼、24B土砼】3.2.3 土石坝填筑的施工方法3.2.4 土石坝的施工质量控制
3.2 土石坝施工技术
3.2.1 土石坝施工机械的配置
3.2.2 土石坝填筑的施工碾压试验
3.2.3 土石坝填筑的施工方法
3.2.4 土石坝的施工质量控制3.2.4 土石坝的施工质量控制

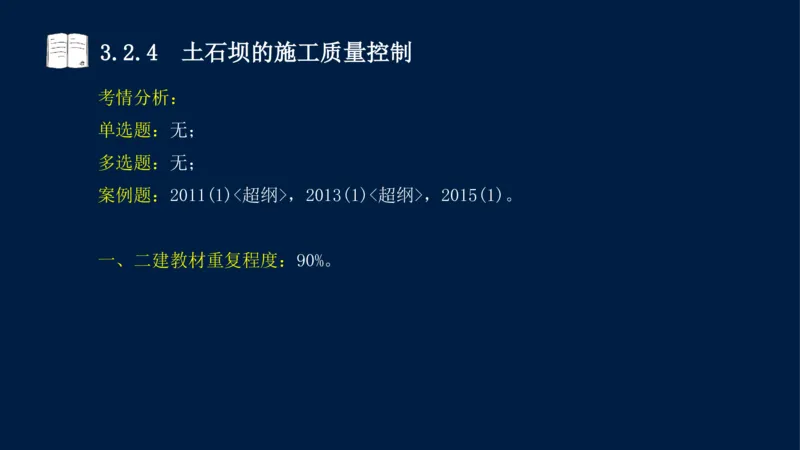

考情分析：
单选题：无；
多选题：无；
案例题：2011(1)<超纲>，2013(1)<超纲>，2015(1)。
一、二建教材重复程度：90%。3.2.4 土石坝的施工质量控制
教材内容：
0.前言
1.料场的质量检查和控制
2.坝面的质量检查和控制

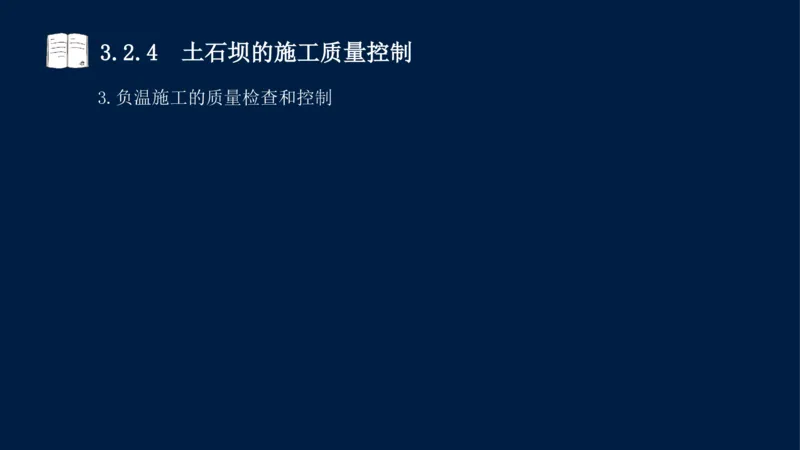

3.负温施工的质量检查和控制3.2.4 土石坝的施工质量控制

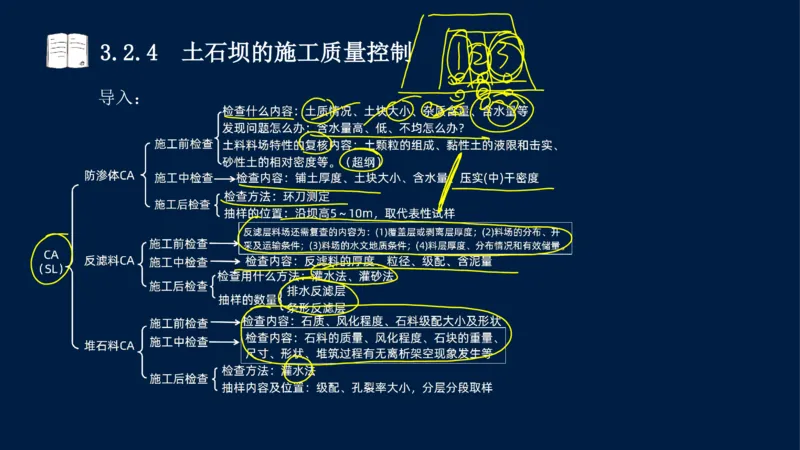

导入：3.2.4 土石坝的施工质量控制
0.前言3.2.4 土石坝的施工质量控制
0.前言
施工质量控制是土石坝安全的重要保证，它贯穿于土石坝
施工的各个环节和施工<全>过程。
土石坝施工质量控制主要包括：➊料场的质量检查和控制
（施工前）、➋坝面的质量检查和控制（施工中、施工后）。3.2.4 土石坝的施工质量控制

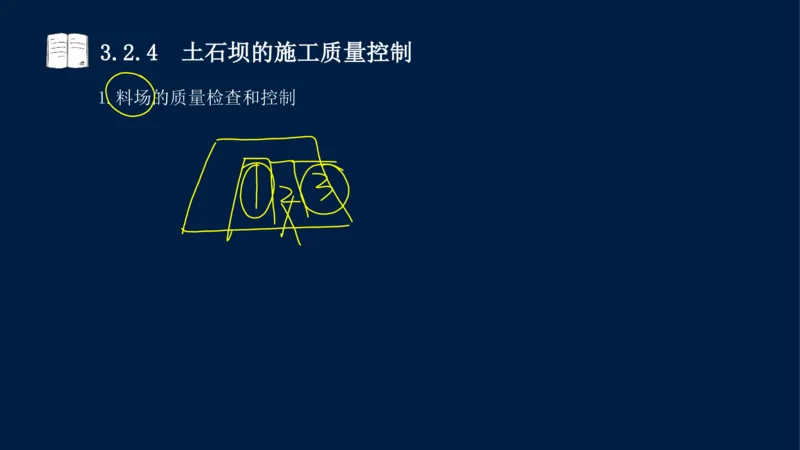

1.料场的质量检查和控制3.2.4 土石坝的施工质量控制
1.料场的质量检查和控制 ➊仓库查“土”和
“石”
（1）<土料场>检查内容：①土质情况、②杂质含量、③
土块大小、④含水量等。
④含水量的检查方法：“手检”和含水量测定仪测定。
手检：手握成团，落地开花；。
机检：含水量测定仪，测试结果直接从LCD读取，即插即
读。
（5）<石料场>检查内容：①石质、②风化程度、③石料
级配大小、④形状。
（此石非彼石：教材，P95+96，对比）3.2.4 土石坝的施工质量控制
1.料场的质量检查和控制 ➋“土”查到问题
怎么办？
（2）含水量<偏高>：
（2020(2)、2022(2B)、2024(2B)案例）
外部措施：改善料场的排水条件和采取防雨措施。
内部措施：进行翻晒处理，采取轮换掌子面的办法，也可
以采用机械烘干法烘干。3.2.4 土石坝的施工质量控制
1.料场的质量检查和控制 ➋“土”查到问题
怎么办？
（3）含水量<偏低>时：
➊黏性土料：在料场加水。
料场加水的有效方法是：①分块筑畦埂（qígěng）→②灌
水浸渍→③轮换取土（2024(2A)案例）。地形高差大也可采用
<喷灌机>喷洒。无论哪种加水方式 ，均应进行现场试验。
➋非黏性土料：可用洒水车在坝面喷洒加水，避免运输时
从料场至坝上的水量损失。3.2.4 土石坝的施工质量控制

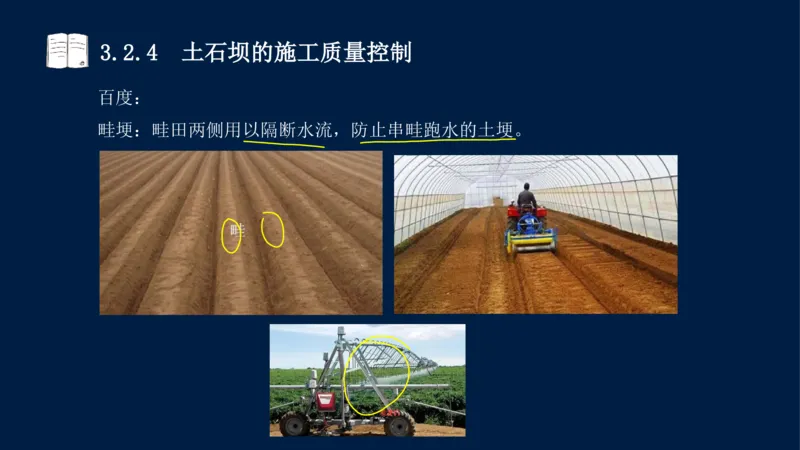

百度：
畦埂：畦田两侧用以隔断水流，防止串畦跑水的土埂。3.2.4 土石坝的施工质量控制
1.料场的质量检查和控制 ➋“土”查到问题
怎么办？

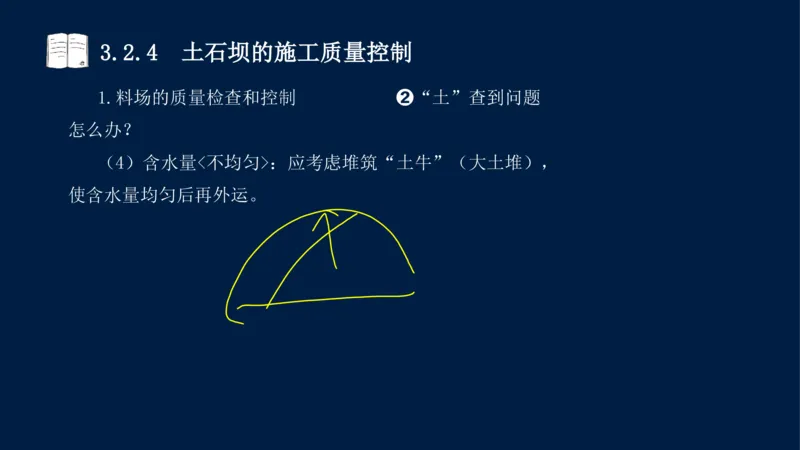

（4）含水量<不均匀>：应考虑堆筑“土牛”（大土堆），
使含水量均匀后再外运。3.2.4 土石坝的施工质量控制

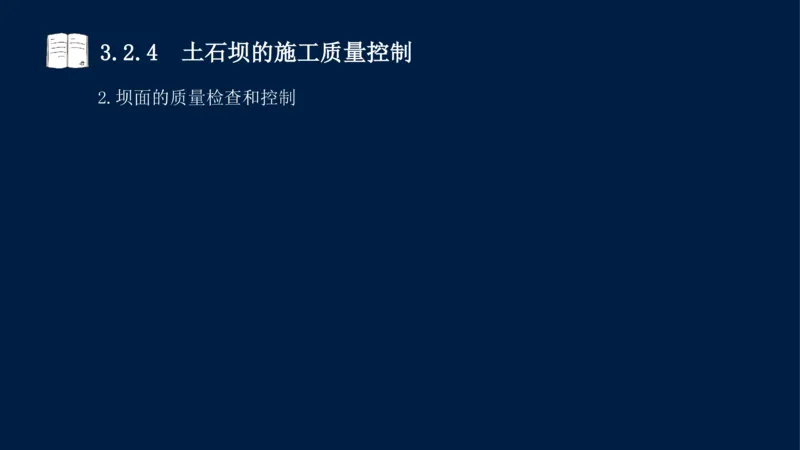

2.坝面的质量检查和控制3.2.4 土石坝的施工质量控制

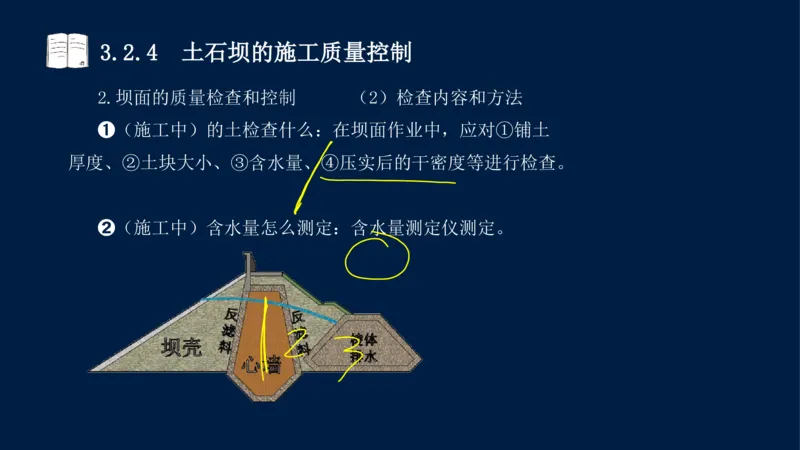

2.坝面的质量检查和控制 （2）检查内容和方法
➊（施工中）的土检查什么：在坝面作业中，应对①铺土
厚度、②土块大小、③含水量、④压实后的干密度等进行检查。
➋（施工中）含水量怎么测定：含水量测定仪测定。3.2.4 土石坝的施工质量控制
2.坝面的质量检查和控制 （2）检查内容和方法
➌（施工中、施工后）干密度的测定：
①黏性土：200～500cm³的环刀取样测定；
（2024(2B)案例）
②砂（土）：500cm³的环刀取样测定；
③砾质土、砂砾料、反滤料：灌水法或灌砂法测定
（2010(2)考点）；
④堆石：一般用灌水法测定。
⑤砂砾料：因缺乏细料而架空时，灌水法。3.2.4 土石坝的施工质量控制
例题：2010(2)-23.测定反滤料的干密度可采用（ ）。
A.燃烧法
B.烘干法
C.灌水法
D.蒸发皿法
E.灌砂法
答案：CE
解析：砾质土、砂砾料、反滤料干密度：灌水法或灌砂法
测定。3.2.4 土石坝的施工质量控制

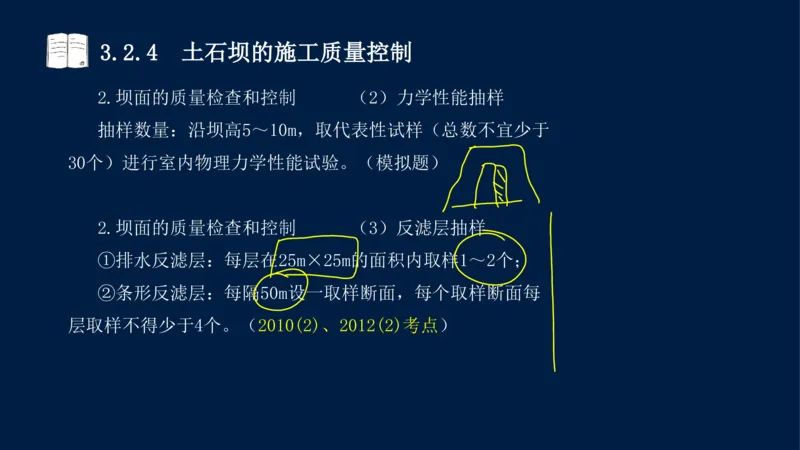

2.坝面的质量检查和控制 （2）力学性能抽样
抽样数量：沿坝高5～10m，取代表性试样（总数不宜少于
30个）进行室内物理力学性能试验。（模拟题）
2.坝面的质量检查和控制 （3）反滤层抽样
①排水反滤层：每层在25m×25m的面积内取样1～2个；
②条形反滤层：每隔50m设一取样断面，每个取样断面每
层取样不得少于4个。（2010(2)、2012(2)考点）3.2.4 土石坝的施工质量控制

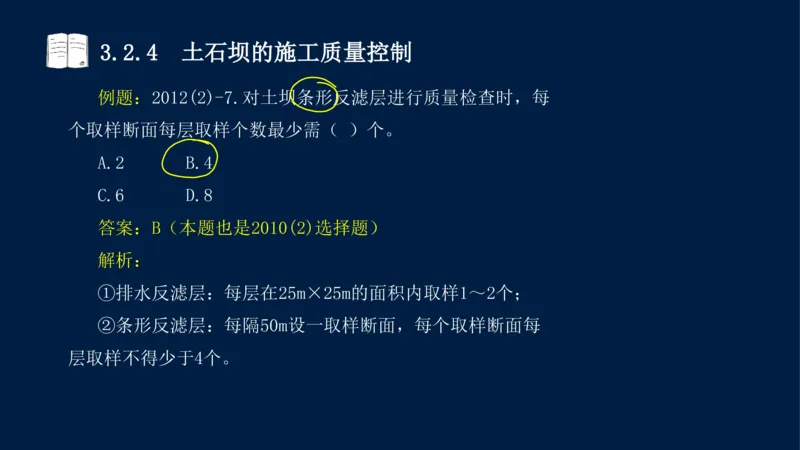

例题：2012(2)-7.对土坝条形反滤层进行质量检查时，每
个取样断面每层取样个数最少需（ ）个。
A.2 B.4
C.6 D.8
答案：B（本题也是2010(2)选择题）
解析：
①排水反滤层：每层在25m×25m的面积内取样1～2个；
②条形反滤层：每隔50m设一取样断面，每个取样断面每
层取样不得少于4个。3.2.4 土石坝的施工质量控制

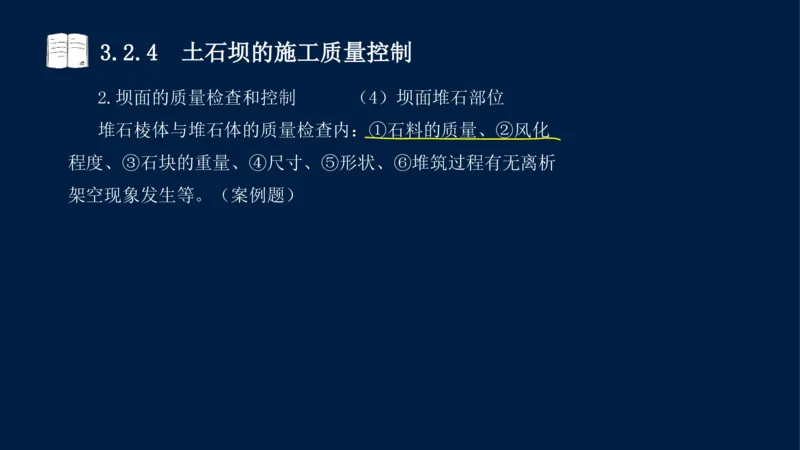

2.坝面的质量检查和控制 （4）坝面堆石部位
堆石棱体与堆石体的质量检查内：①石料的质量、②风化
程度、③石块的重量、④尺寸、⑤形状、⑥堆筑过程有无离析
架空现象发生等。（案例题）3.2.4 土石坝的施工质量控制
3.负温施工的质量检查和控制3.2.4 土石坝的施工质量控制

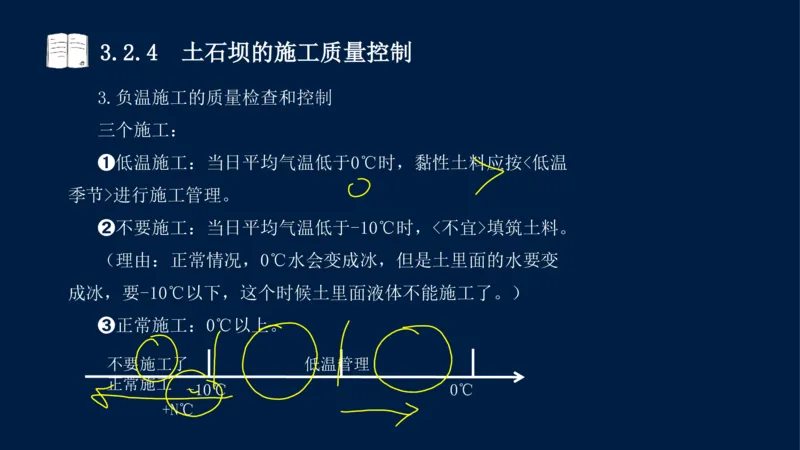

3.负温施工的质量检查和控制
三个施工：
➊低温施工：当日平均气温低于0℃时，黏性土料应按<低温
季节>进行施工管理。
➋不要施工：当日平均气温低于-10℃时，<不宜>填筑土料。
（理由：正常情况，0℃水会变成冰，但是土里面的水要变
成冰，要-10℃以下，这个时候土里面液体不能施工了。）
➌正常施工：0℃以上。
不要施工了 低温管理
正常施工
-10℃ 0℃
+N℃3.2.4 土石坝的施工质量控制
3.负温施工的质量检查和控制 ➊低温施工
<低温季节>施工管理
（1）（土的要求）
含水量要求：黏性土含水量略<低于>塑性，防渗体土料含
Ⓐ
水量<不大于（也是低于）>塑性的90%。
（本来加水的目的是方便施工，但是0℃施工的时候，水会
变成冰后“浑水摸鱼”地像石了，这样不好施工）
温度要求：压实土料温度应在-1℃以上。
Ⓑ
机械要求：宜采用<重型>碾压机械。
Ⓒ
薄弱环节要求：坝体分段结合处<不得>存在冻土层、冰块。
Ⓓ3.2.4 土石坝的施工质量控制
3.负温施工的质量检查和控制 ➊低温施工
<低温季节>施工管理
（2）（石头的要求）
含水量要求：砂砾料的含水量应<小于>4%，不得加水。
Ⓐ
温度要求：填筑时应基本保持正温，冻料含量控制在10%
Ⓑ
以下，冻块粒径不超过10cm，且均匀分布。
（冻料含量高或者冻块粒径大，则是在大坝埋了一个冰雷，
天气一暖和，就要爆炸成水了。）3.2.4 土石坝的施工质量控制
3.负温施工的质量检查和控制 ➋不要施工温度
（3）（特殊情况，此时非彼时，此（十）非彼（十））
当<日最低>气温低于－10℃ 时，可以采用搭建<暖棚>进行
施工。3.2.4 土石坝的施工质量控制
小结：3.2.4 土石坝的施工质量控制

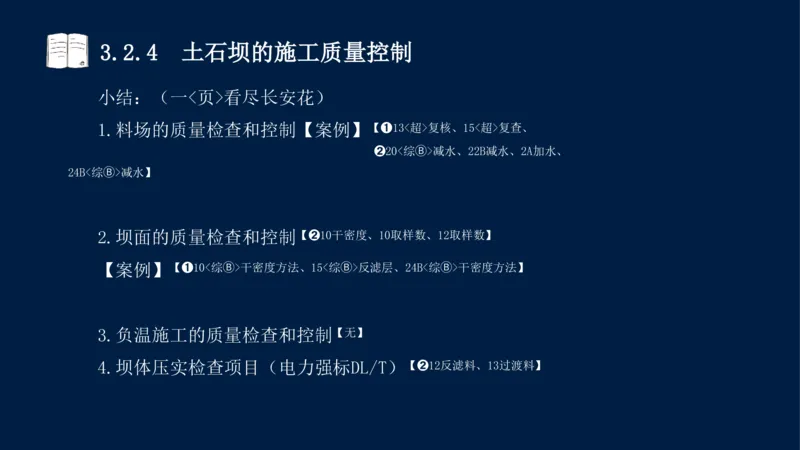

小结：（一<页>看尽长安花）
1.料场的质量检查和控制【案例】【➊13<超>复核、15<超>复查、
➋20<综Ⓑ>减水、22B减水、2A加水、
24B<综Ⓑ>减水】
2.坝面的质量检查和控制【➋10干密度、10取样数、12取样数】
【案例】【➊10<综Ⓑ>干密度方法、15<综Ⓑ>反滤层、24B<综Ⓑ>干密度方法】
3.负温施工的质量检查和控制【无】
4.坝体压实检查项目（电力强标DL/T）【➋12反滤料、13过渡料】3.2.4 土石坝的施工质量控制3.3.1 面板堆石坝结构布置
3.3 面板堆石坝施工技术
3.3.1 面板堆石坝结构布置
3.3.2 坝体填筑施工
3.3.3 面板及趾板施工
章节 题型 2020 2021 2022 2023 2024
单选 1 1
3.3 面板堆石
坝 多选 2
施工技术
案例 4 20 5 53.3.1 面板堆石坝结构布置
考情分析：
单选题：2012(1)，2022(1)；
多选题：无；
案例题：2011(1)，2015(1)，2021(1)。
一、二建教材重复程度：80%。3.3.1 面板堆石坝结构布置
教材内容：

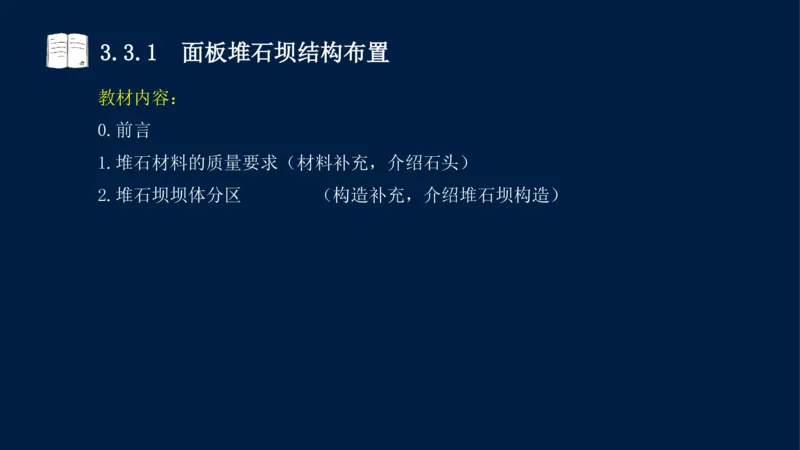

0.前言
1.堆石材料的质量要求（材料补充，介绍石头）
2.堆石坝坝体分区 （构造补充，介绍堆石坝构造）3.3.1 面板堆石坝结构布置
0.前言3.3.1 面板堆石坝结构布置
0.前言
➊面板：面板堆石坝上游面有薄层<防渗>面板，面板可以
是刚性钢筋混凝土的，也可以是柔性沥青混凝土的。
➋堆石：坝体主要是<堆石>结构。良好的堆石材料，尽量
减少堆石体的变形，为面板正常工作创造条件，是坝体安全运
行的<基础>。3.3.1 面板堆石坝结构布置
1.堆石材料的质量要求3.3.1 面板堆石坝结构布置
1.堆石材料的质量要求
堆石材料质量要求：（2015(1)、2021(1)案例）
①抗压强度、②石料硬度（判断加工难度）、③天然重度
（与e\n有关，判断承载能力）、④软化系数（抗风化能力
饱水， ，意味着喝醉了和没喝酒一样的硬）、⑤碾
干燥
压 后=的 密实度K=和1内摩擦角、⑥碾压后的渗透能力（渗透性）
（4“度”赤水，印度阿三，室内，中枪死了，fuck）
（蓝田日<暖>玉<生>烟）
（此石非彼石：教材，P96+95，对比）3.3.1 面板堆石坝结构布置

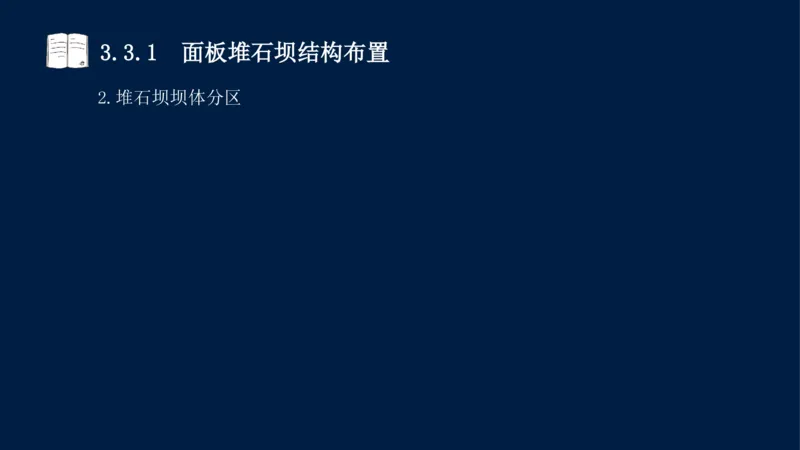

2.堆石坝坝体分区3.3.1 面板堆石坝结构布置
2.堆石坝坝体分区（构造介绍）3.3.1 面板堆石坝结构布置

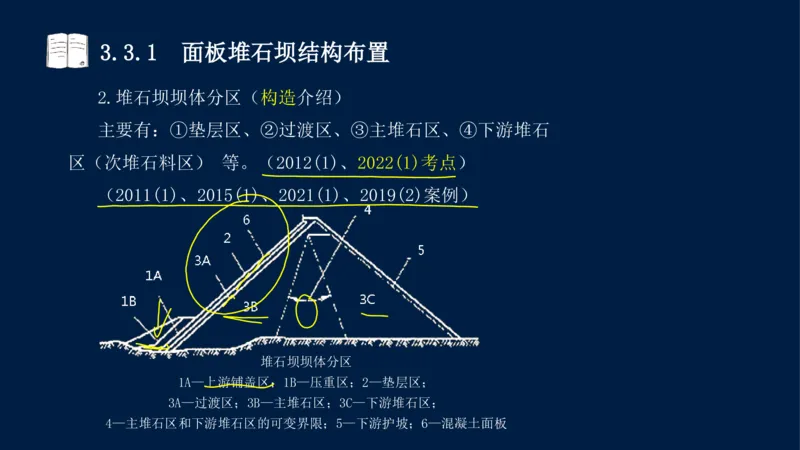

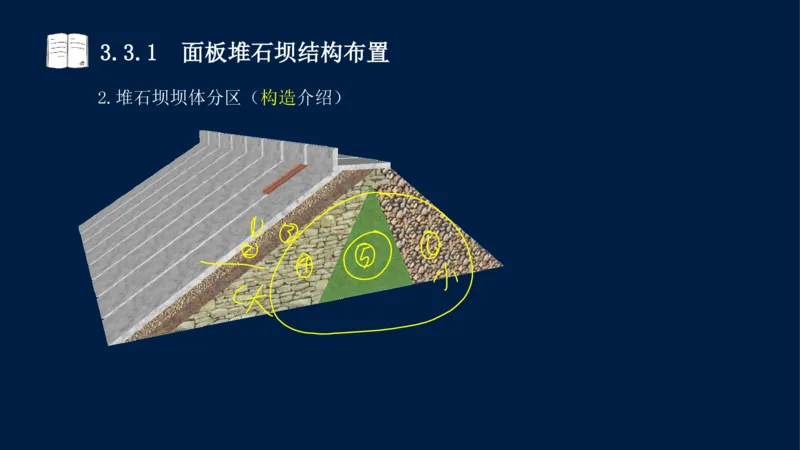

2.堆石坝坝体分区（构造介绍）
主要有：①垫层区、②过渡区、③主堆石区、④下游堆石
区（次堆石料区） 等。（2012(1)、2022(1)考点）
（2011(1)、2015(1)、2021(1)、2019(2)案例）
堆石坝坝体分区
1A—上游铺盖区；1B—压重区；2—垫层区；
3A—过渡区；3B—主堆石区；3C—下游堆石区；
4—主堆石区和下游堆石区的可变界限；5—下游护坡；6—混凝土面板3.3.1 面板堆石坝结构布置
例题：2022(1)-8.面板堆石坝的过渡区位于（ ）之间。
A.主堆石区与下游堆石区
B.上游面板与垫层区
C.垫层区与主堆石区
D.下游堆石区与下游护坡
答案：C
解析：堆石坝坝体分区主要有：①垫层区、②过渡区、③
主堆石区、④下游堆石区（次堆石料区） 等。3.3.1 面板堆石坝结构布置
2.堆石坝坝体分区 1）垫层区
作用：为<面板>提供平整、密实的基础，将面板承受的水
压力均匀传递给主堆石体，并起辅助渗流控制作用。
2.堆石坝坝体分区 2）过渡区
作用：保护<垫层区>在高水头作用下不产生破坏。
2.堆石坝坝体分区 3）主堆石区
作用：承受<水荷载>的主要支撑体。3.3.1 面板堆石坝结构布置

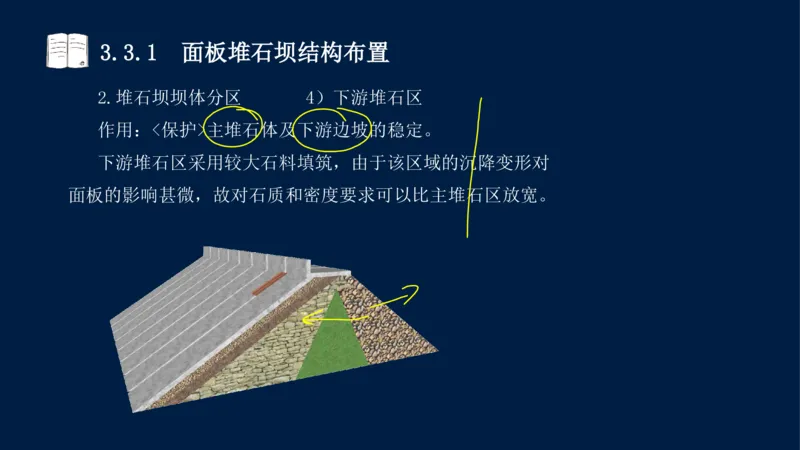

2.堆石坝坝体分区 4）下游堆石区
作用：<保护>主堆石体及下游边坡的稳定。
下游堆石区采用较大石料填筑，由于该区域的沉降变形对
面板的影响甚微，故对石质和密度要求可以比主堆石区放宽。3.3.1 面板堆石坝结构布置

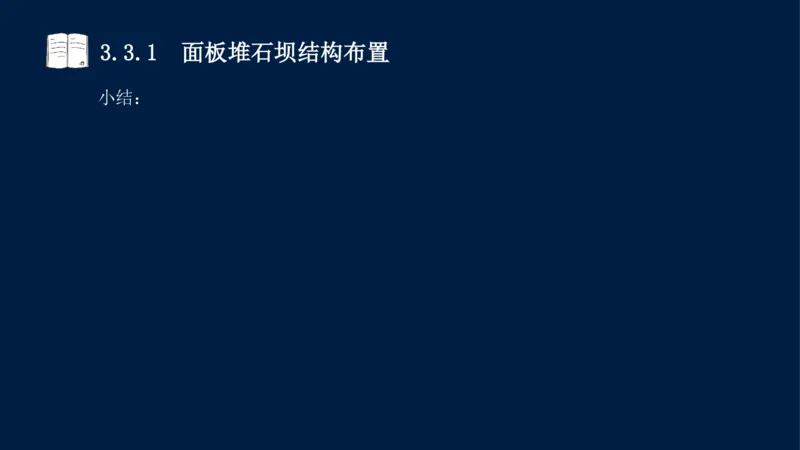

小结：3.3.1 面板堆石坝结构布置

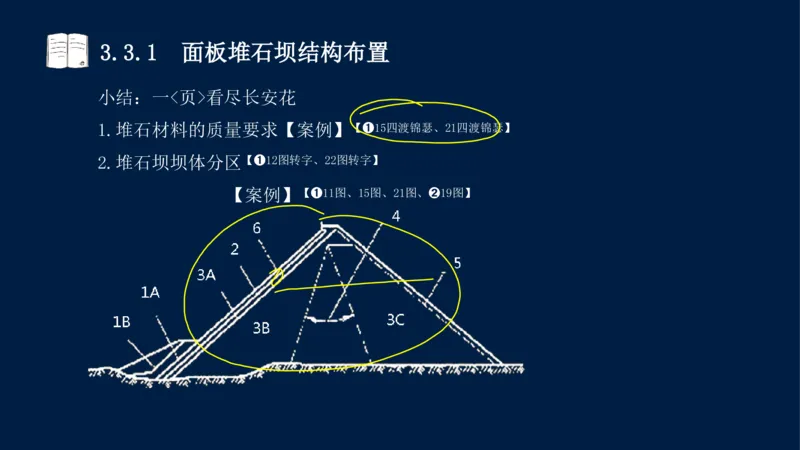

小结：一<页>看尽长安花
1.堆石材料的质量要求【案例】【➊15四渡锦瑟、21四渡锦瑟】
2.堆石坝坝体分区【➊12图转字、22图转字】
【案例】【➊11图、15图、21图、➋19图】3.3.1 面板堆石坝结构布置3.3.2 坝体填筑施工
3.3 面板堆石坝施工技术
3.3.1 面板堆石坝结构布置
3.3.2 坝体填筑施工
3.3.3 面板及趾板施工3.3.2 坝体填筑施工

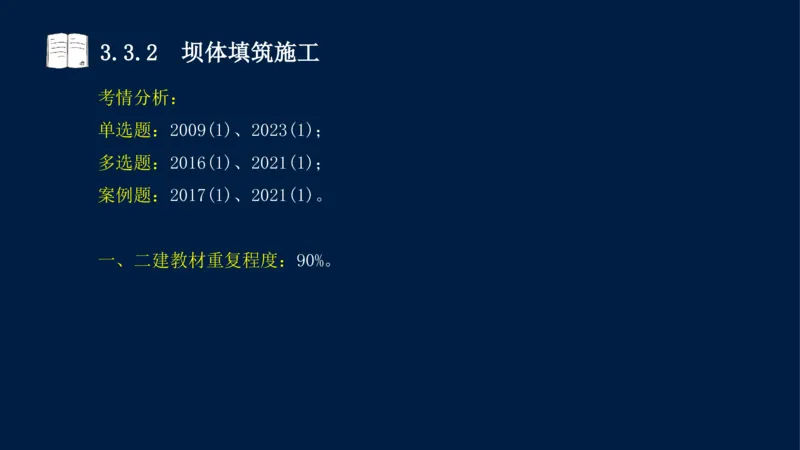

考情分析：
单选题：2009(1)、2023(1)；
多选题：2016(1)、2021(1)；
案例题：2017(1)、2021(1)。
一、二建教材重复程度：90%。3.3.2 坝体填筑施工
教材内容：
0.前言
1.填筑工艺
2.堆石坝的压实参数和施工质量控制3.3.2 坝体填筑施工
导入：3.3.2 坝体填筑施工
0.前言3.3.2 坝体填筑施工

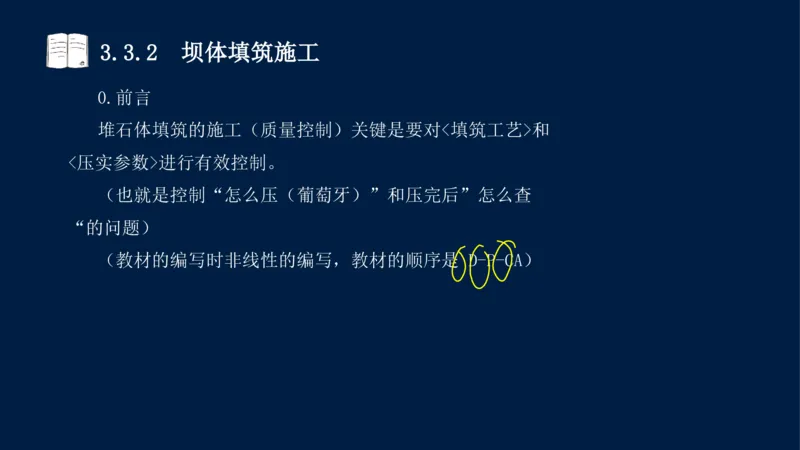

0.前言
堆石体填筑的施工（质量控制）关键是要对<填筑工艺>和
<压实参数>进行有效控制。
（也就是控制“怎么压（葡萄牙）”和压完后”怎么查
“的问题）
（教材的编写时非线性的编写，教材的顺序是 D-P-CA）3.3.2 坝体填筑施工
1.填筑工艺3.3.2 坝体填筑施工

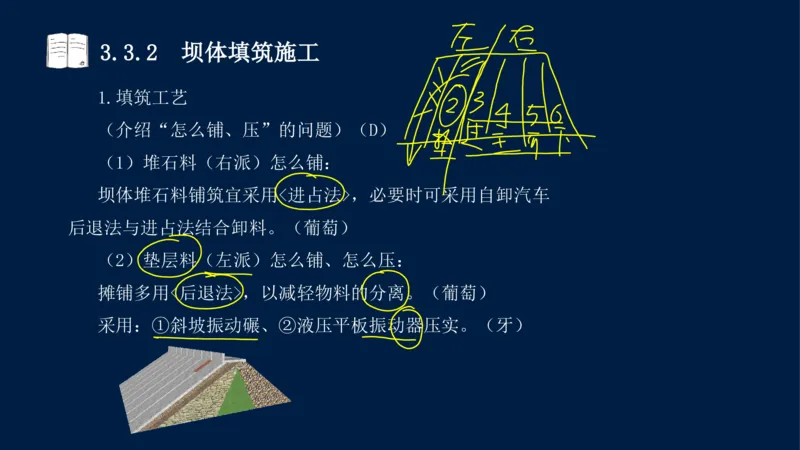

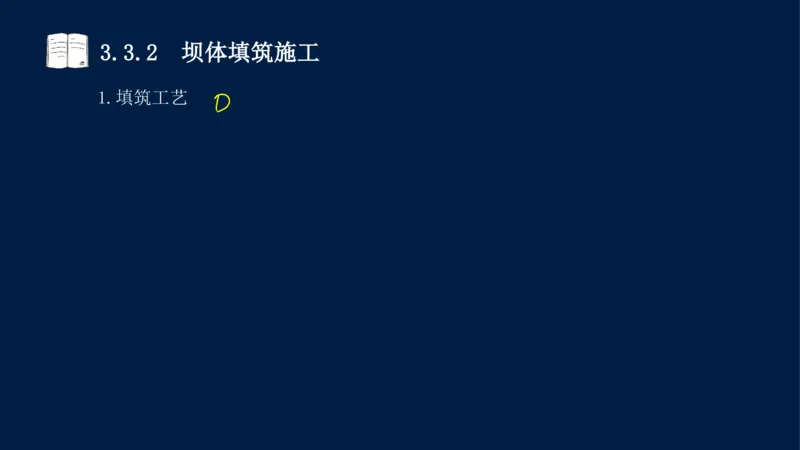

1.填筑工艺
（介绍“怎么铺、压”的问题）（D）
（1）堆石料（右派）怎么铺：
坝体堆石料铺筑宜采用<进占法>，必要时可采用自卸汽车
后退法与进占法结合卸料。（葡萄）
（2）垫层料（左派）怎么铺、怎么压：
摊铺多用<后退法>，以减轻物料的分离。（葡萄）
采用：①斜坡振动碾、②液压平板振动器压实。（牙）3.3.2 坝体填筑施工
进占法，优点：减轻了推土机的摊平工作量，使堆石填筑
速度加快；缺点：轮胎磨损较严重，有分离现象。
后退法，优点：减轻轮胎磨损；缺点：摊平工作量大，且
影响施工进度。
进占法
后退法 （2021(1)考点）3.3.2 坝体填筑施工
例题：2021(1)-23.关于土石坝施工的说法，正确的有（ ）。
A.进占法时，自卸汽车与推土机不在同一高程
B.后退法时，自卸汽车与推土机在同一高程
C.垫层料的摊铺宜采用后退法
D.堆石料碾压采用羊脚碾
E.石料粒径不应超过压实层厚度3.3.2 坝体填筑施工
答案：CE
解析：
进占法
后退法
TOP不记忆：
“进”字第一笔，是什么？所以，同一高程；
“后”字第一笔，是什么？所以，不在同一高程。3.3.2 坝体填筑施工
1.填筑工艺
（3）堆石料（右派）怎么压：
坝体堆石料碾压应采用<振动>平碾，其工作质量不小于
10t。高坝宜采用重型振动碾，振动碾行进速度宜小于3km/h。
各碾压段之间的搭接不应小于1.0m。（牙）
（4）压实问题怎么办：压实过程中，有时表层<块石有失
稳>现象，采用①斜坡碾压与②砂浆固坡相结合的施工方法。
（牙）3.3.2 坝体填筑施工
2.堆石坝的压实参数和施工质量控制3.3.2 坝体填筑施工
2.堆石坝的压实参数和施工质量控制 1）压实参数
堆石坝的压实参数：①碾重、②行车速率、③铺料厚度、
④加水量、⑤碾压遍数。（2017(1)、2021(1)、2019(2)案例）
对比：
土料填筑压实参数：碾压机具的重量、含水量、碾压遍数
及铺土厚度等，对于振动碾还应包括振动频率及行走速率等。3.3.2 坝体填筑施工
2.堆石坝的压实参数和施工质量控制 2）质量控制
（CA）
堆石坝施工质量控制（5条）（CA）
（1）坝料压实质量检查，应采用：①碾压参数、②干密
度（孔隙率）等参数控制，以控制<碾压参数>为主。（施工前
和施工后）
（2）铺料厚度、碾压遍数、加水量等碾压参数应符合<设
计要求>，铺料厚度应每层测量，其误差不宜超过<层厚>的10%。
（施工前）3.3.2 坝体填筑施工
2.堆石坝的压实参数和施工质量控制 2）质量控制
（CA）

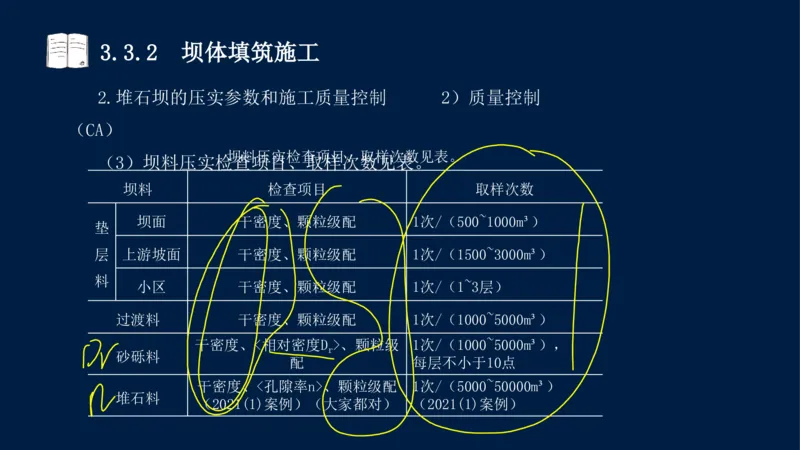

坝料压实检查项目、取样次数见表。
（3）坝料压实检查项目、取样次数见表。
坝料 检查项目 取样次数
坝面 干密度、颗粒级配 1次/（500~1000m³）
垫
层 上游坡面 干密度、颗粒级配 1次/（1500~3000m³）
料
小区 干密度、颗粒级配 1次/（1~3层）
过渡料 干密度、颗粒级配 1次/（1000~5000m³）
干密度、<相对密度D >、颗粒级 1次/（1000~5000m³），
r
砂砾料
配 每层不小于10点
干密度、<孔隙率n>、颗粒级配 1次/（5000~50000m³）
堆石料
（2021(1)案例）（大家都对） （2021(1)案例）3.3.2 坝体填筑施工
2.堆石坝的压实参数和施工质量控制 2）质量控制
（CA）
堆石坝施工质量控制（5条）（CA）

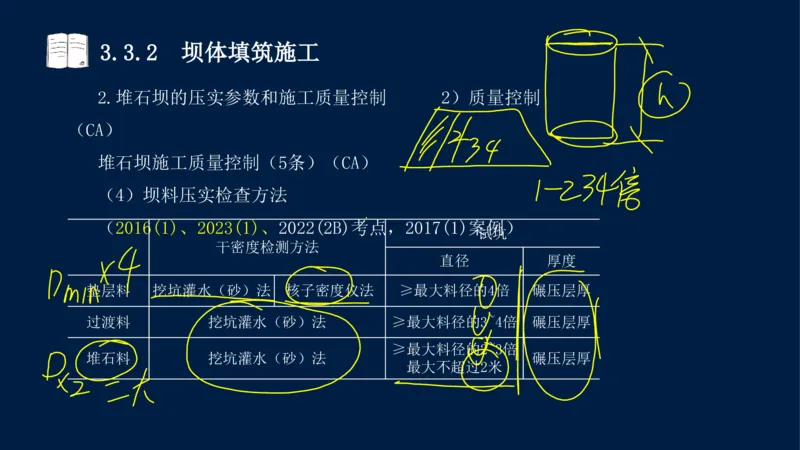

（4）坝料压实检查方法
（2016(1)、2023(1)、2022(2B)考点，2017(1)案例）
试坑
干密度检测方法
直径 厚度
垫层料 挖坑灌水（砂）法 核子密度仪法 ≥最大料径的4倍 碾压层厚
过渡料 挖坑灌水（砂）法 ≥最大料径的3~4倍 碾压层厚
≥最大料径的2~3倍
堆石料 挖坑灌水（砂）法 碾压层厚
最大不超过2米3.3.2 坝体填筑施工

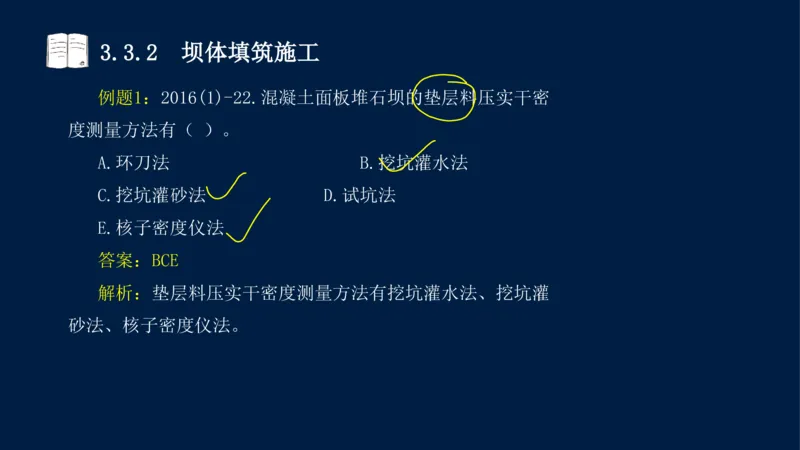

例题1：2016(1)-22.混凝土面板堆石坝的垫层料压实干密
度测量方法有（ ）。
A.环刀法 B.挖坑灌水法
C.挖坑灌砂法 D.试坑法
E.核子密度仪法
答案：BCE
解析：垫层料压实干密度测量方法有挖坑灌水法、挖坑灌
砂法、核子密度仪法。3.3.2 坝体填筑施工

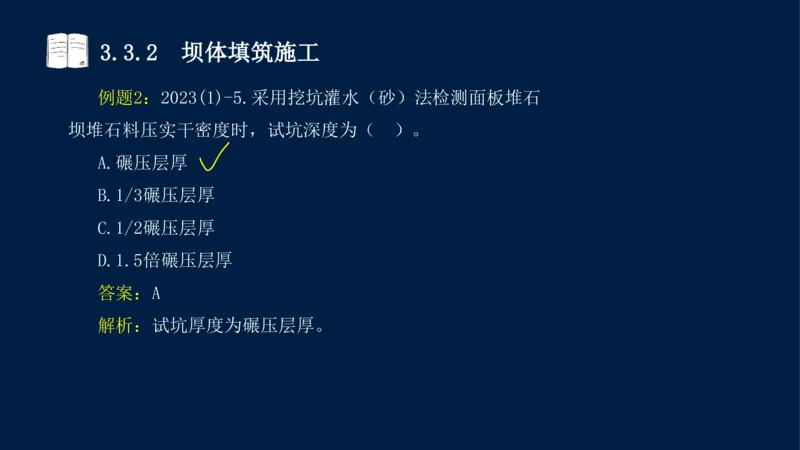

例题2：2023(1)-5.采用挖坑灌水（砂）法检测面板堆石
坝堆石料压实干密度时，试坑深度为（ ）。
A.碾压层厚
B.1/3碾压层厚
C.1/2碾压层厚
D.1.5倍碾压层厚
答案：A
解析：试坑厚度为碾压层厚。3.3.2 坝体填筑施工
2.堆石坝的压实参数和施工质量控制 2）质量控制
（CA）
堆石坝施工质量控制（5条）（CA）
（5）测定的干密度，其平均值不小于设计值，标准差不
宜大于50g／m³。当样本数小于20组时，应按合格率不小于90
％，不合格点的干密度不低于设计干密度的95％控制。（类似
质量评定）3.3.2 坝体填筑施工
小结：3.3.2 坝体填筑施工
小结：（一<页>看尽长安花）
1.填筑工艺【➊21综、➋16后退法】
2.压实参数和质量控制（Ⅰ压实参数）【案例】【➊17Ⓐ苡、
21苡、➋19苡】
2.压实参数和质量控制（Ⅱ质量控制）【➊09灌水法、16垫层、23
深度、➋14孔隙率、22B直径二米、23A孔隙率】【案例】【➊17Ⓑ干密度、21堆石检查】
3.堆石体施工质量控制（垫层、过渡、主堆石）【➋13界面处<
二建>】3.3.2 坝体填筑施工3.3.3 面板及趾板施工
3.3 面板堆石坝施工技术
3.3.1 面板堆石坝结构布置
3.3.2 坝体填筑施工
3.3.3 面板及趾板施工3.3.3 面板及趾板施工
考情分析：
单选题：2014(1)；
多选题：无；
案例题：2011(1)，2015(1)，2020(1)，
2021(1)，2023(1)，2024(1)。
一、二建教材重复程度：60%。3.3.3 面板及趾板施工
教材内容：
1.混凝土面板的施工
2.沥青混凝土面板施工
3.接缝止水施工3.3.3 面板及趾板施工

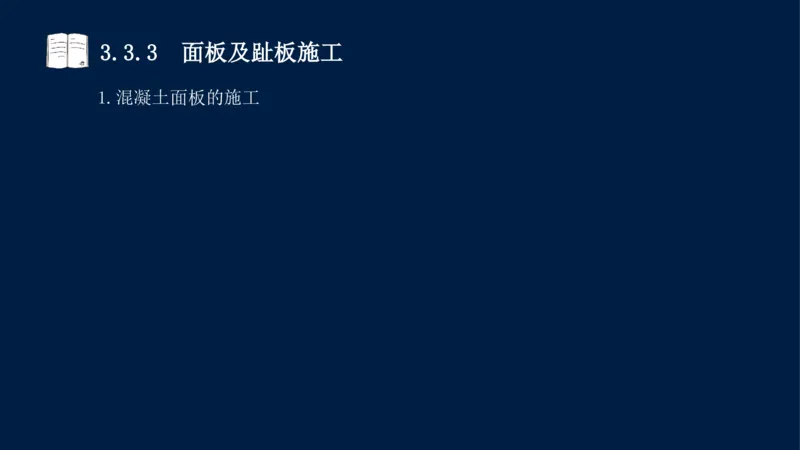

1.混凝土面板的施工3.3.3 面板及趾板施工

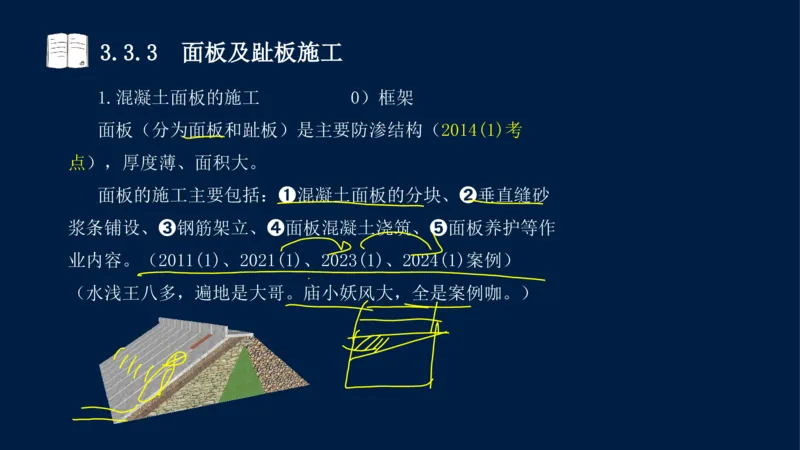

1.混凝土面板的施工 0）框架
面板（分为面板和趾板）是主要防渗结构（2014(1)考
点），厚度薄、面积大。
面板的施工主要包括：➊混凝土面板的分块、➋垂直缝砂
浆条铺设、➌钢筋架立、➍面板混凝土浇筑、➎面板养护等作
业内容。（2011(1)、2021(1)、2023(1)、2024(1)案例）
（水浅王八多，遍地是大哥。庙小妖风大，全是案例咖。）3.3.3 面板及趾板施工

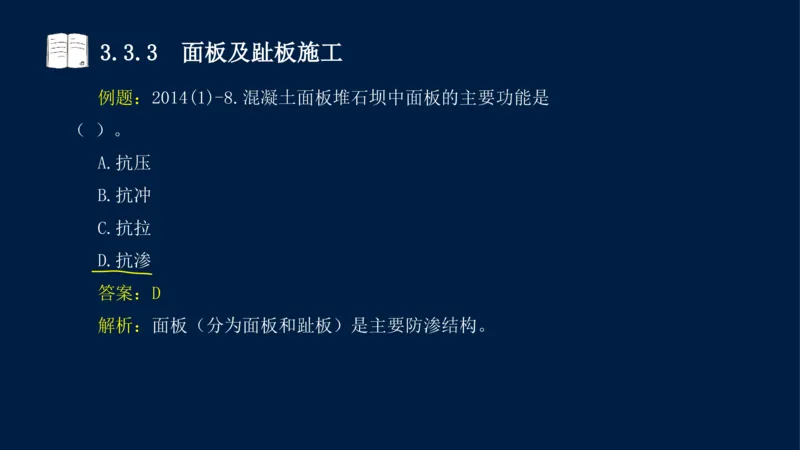

例题：2014(1)-8.混凝土面板堆石坝中面板的主要功能是
（ ）。
A.抗压
B.抗冲
C.抗拉
D.抗渗
答案：D
解析：面板（分为面板和趾板）是主要防渗结构。3.3.3 面板及趾板施工

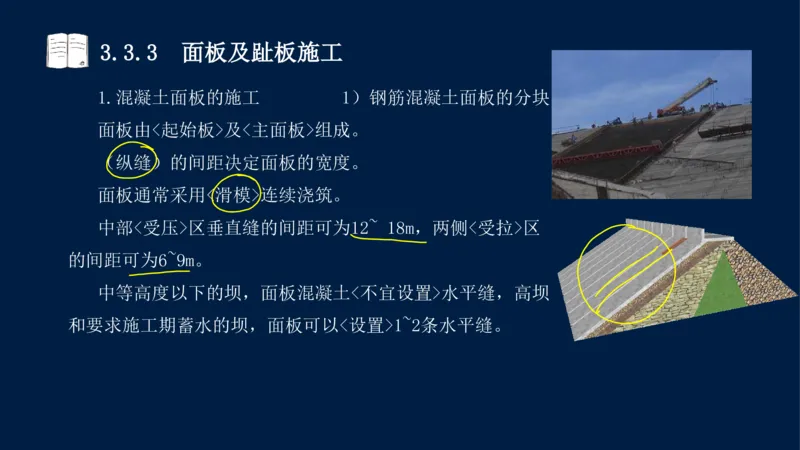

1.混凝土面板的施工 1）钢筋混凝土面板的分块
面板由<起始板>及<主面板>组成。
（纵缝）的间距决定面板的宽度。
面板通常采用<滑模>连续浇筑。
中部<受压>区垂直缝的间距可为12~ 18m，两侧<受拉>区
的间距可为6~9m。
中等高度以下的坝，面板混凝土<不宜设置>水平缝，高坝
和要求施工期蓄水的坝，面板可以<设置>1~2条水平缝。3.3.3 面板及趾板施工
1.混凝土面板的施工 2）垂直缝砂浆条铺设
<垂直缝>砂浆条一般宽50cm，是控制面板体型的关键。
砂浆铺设完成后，再在其上<铺设止水>，架立侧模。3.3.3 面板及趾板施工
1.混凝土面板的施工 3）钢筋架立
（1）面板宜采用<单层双向>钢筋，钢筋宜置于面板截面
中部，每向配筋率为0.3％～0.4％，水平向配筋率可少于竖向
配筋率。
（2）略...///
（3）略...///3.3.3 面板及趾板施工

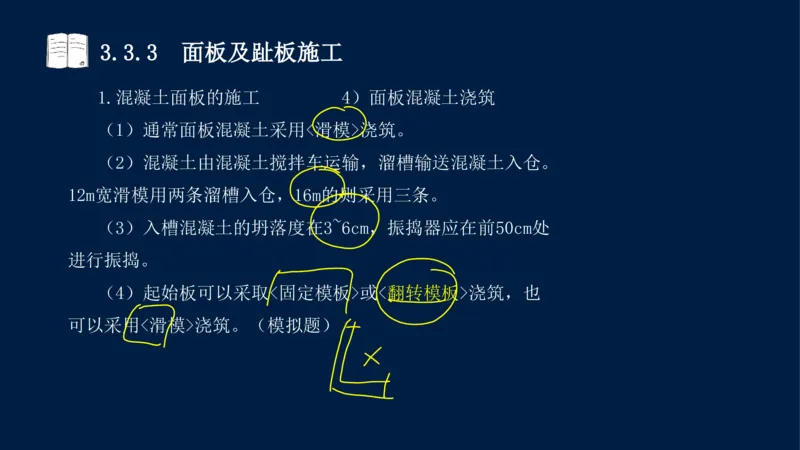

1.混凝土面板的施工 4）面板混凝土浇筑
（1）通常面板混凝土采用<滑模>浇筑。
（2）混凝土由混凝土搅拌车运输，溜槽输送混凝土入仓。
12m宽滑模用两条溜槽入仓，16m的则采用三条。
（3）入槽混凝土的坍落度在3~6cm，振捣器应在前50cm处
进行振捣。
（4）起始板可以采取<固定模板>或<翻转模板>浇筑，也
可以采用<滑模>浇筑。（模拟题）3.3.3 面板及趾板施工

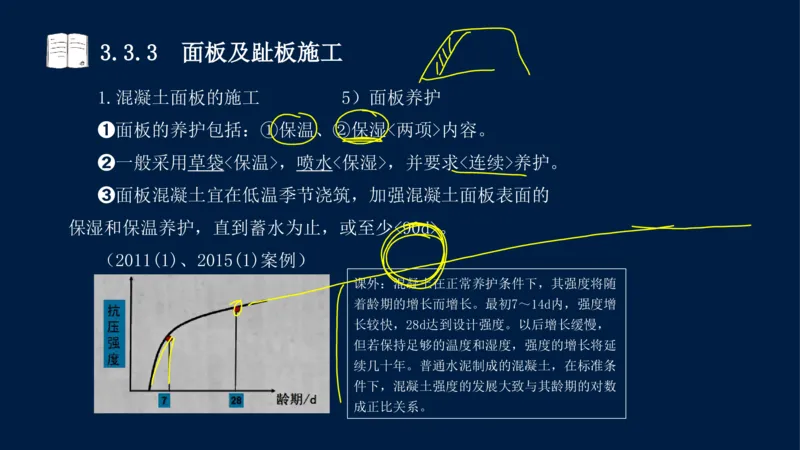

1.混凝土面板的施工 5）面板养护
➊面板的养护包括：①保温、②保湿<两项>内容。
➋一般采用草袋<保温>，喷水<保湿>，并要求<连续>养护。
➌面板混凝土宜在低温季节浇筑，加强混凝土面板表面的
保湿和保温养护，直到蓄水为止，或至少<90d>。
（2011(1)、2015(1)案例）
课外：混凝土在正常养护条件下，其强度将随
着龄期的增长而增长。最初7～14d内，强度增
长较快，28d达到设计强度。以后增长缓慢，
但若保持足够的温度和湿度，强度的增长将延
续几十年。普通水泥制成的混凝土，在标准条
件下，混凝土强度的发展大致与其龄期的对数
成正比关系。3.3.3 面板及趾板施工
2.沥青混凝土面板施工3.3.3 面板及趾板施工

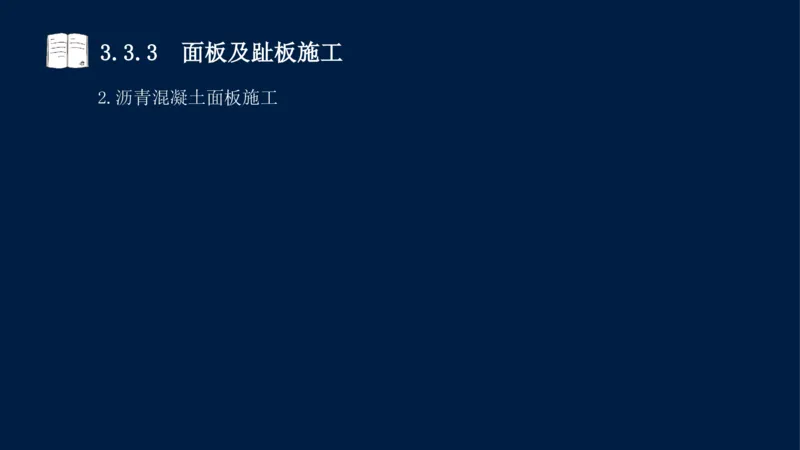

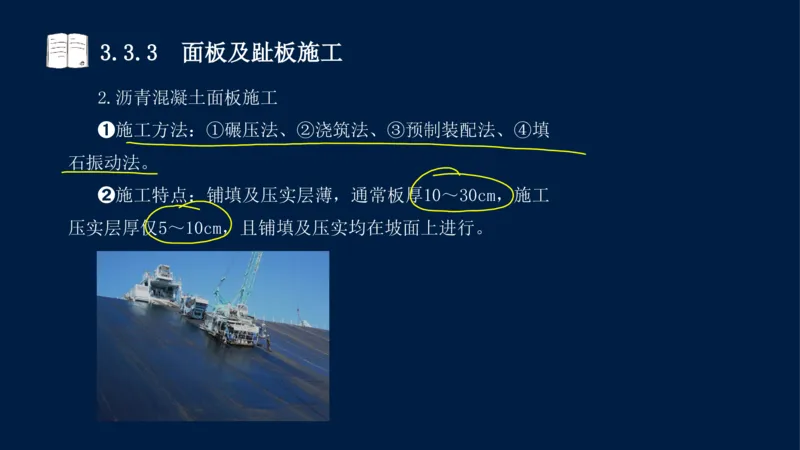

2.沥青混凝土面板施工
➊施工方法：①碾压法、②浇筑法、③预制装配法、④填
石振动法。
➋施工特点：铺填及压实层薄，通常板厚10～30cm，施工
压实层厚仅5～10cm，且铺填及压实均在坡面上进行。3.3.3 面板及趾板施工
2.沥青混凝土面板施工
沥青加热
称量
160~190℃
矿粉加热 拌合 装车运输 铺填 压实
称量
100~160℃ 160~190℃ 130~180℃ 130~170℃ 100~140℃
矿石加热
称量
170~200℃ 沥青混凝土施工过程中温度控制3.3.3 面板及趾板施工
3.接缝止水施工3.3.3 面板及趾板施工

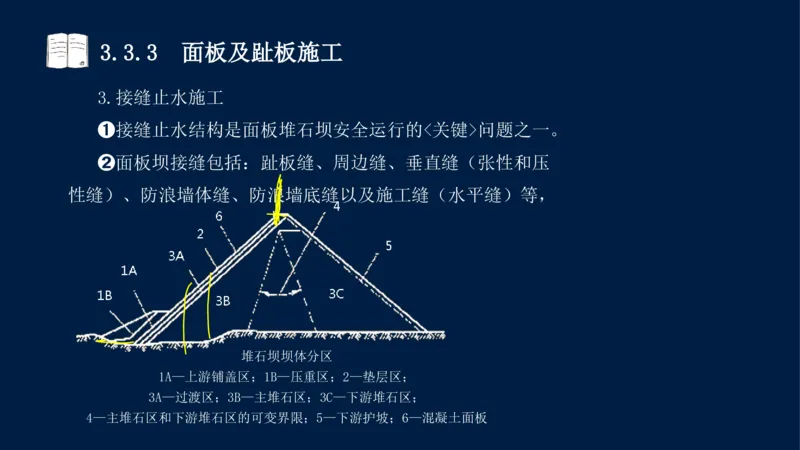

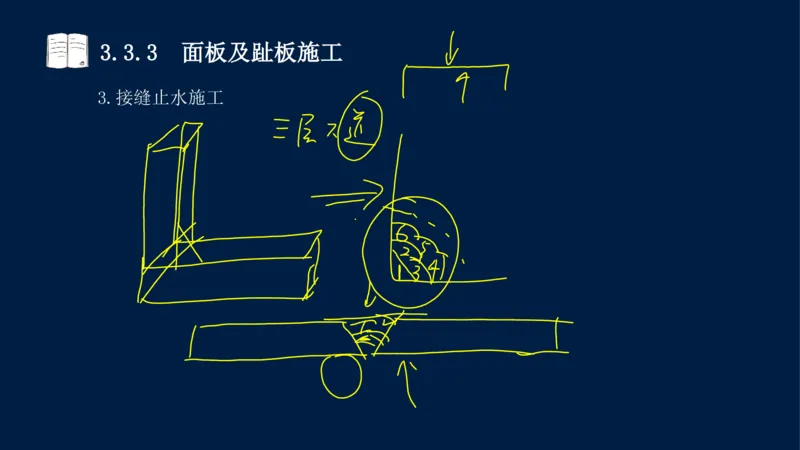

3.接缝止水施工
➊接缝止水结构是面板堆石坝安全运行的<关键>问题之一。
➋面板坝接缝包括：趾板缝、周边缝、垂直缝（张性和压
性缝）、防浪墙体缝、防浪墙底缝以及施工缝（水平缝）等，
堆石坝坝体分区
1A—上游铺盖区；1B—压重区；2—垫层区；
3A—过渡区；3B—主堆石区；3C—下游堆石区；
4—主堆石区和下游堆石区的可变界限；5—下游护坡；6—混凝土面板3.3.3 面板及趾板施工
3.接缝止水施工
➌接缝止水材料包括：①金属止水片、②塑料止水带、③
缝面嵌缝材料、④保护膜等。3.3.3 面板及趾板施工
3.接缝止水施工 ➍铜止水带连接
连接方法：连接宜采用①对缝焊接、或②搭接焊接。
强度要求：焊缝处的抗拉强度<不应小于>母材抗拉强度的
70%。
焊接要求：
①对缝焊接：应用<单面>双道焊缝；
②搭接焊接：宜<双面>焊接，搭接长度应<大于20mm>铜止
水带宜用黄铜焊条焊接。3.3.3 面板及趾板施工
3.接缝止水施工 ➎不锈钢止水带焊接
◇不锈钢止水带宜用<钨极氩弧焊>焊接。3.3.3 面板及趾板施工
3.接缝止水施工 ➏焊缝合格标准
焊缝合格标准：金属止水带的①焊缝应表面光滑、②（焊
缝）不渗水、③（焊缝）无孔洞、④（焊缝无）裂隙、⑤（焊
缝无）漏焊、⑥（焊缝无）欠焊咬边伤等缺陷。（2020(1)案
例）（记忆：思国思家思天下，漏焊欠焊咬边伤，光不溜就，
无问<西东>）
如何检验：应抽样用<煤油>等做渗透检验。（2020(1)、
2023(1)案例）3.3.3 面板及趾板施工
小结：3.3.3 面板及趾板施工
小结：（一<页>看尽长安花）
1.混凝土面板的施工（Ⅰ排序）【➊14面板作用】
【案例】【➊11排序、21工序包含、23工序包含、24排序】
1.混凝土面板的施工（Ⅱ养护）
【案例】【➊11<综Ⓑ>九十天、15养护时间和措施、15防渗固坡<删>】
2.沥青混凝土面板施工【无】
3.接缝止水施工【案例】【➊11<综Ⓐ>搭接、20秋香西东煤油、
23<综
ⒶⒸ>搭接、煤油】3.3.3 面板及趾板施工
