2020 年广东省初中学业水平考试
物理
一、单项选择题
1.若把原子、原子核、电子看成球体，原子半径的数量级为10-10m， 原子核半径的数量级为10-15m，电子
半径的数量级小于10-9nm。按尺度从大到小的排序是（ ）
A. 原子 原子核 电子
B. 电子 原子 原子核
C. 原子核 原子 电子
D. 原子 电子 原子核

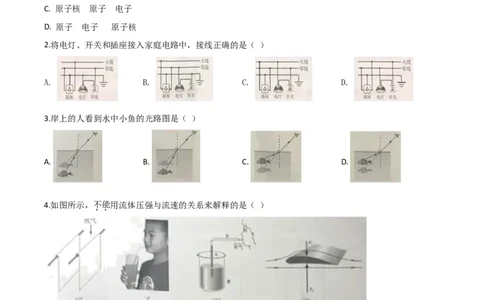

2.将电灯、开关和插座接入家庭电路中，接线正确的是（ ）
A. B. C. D.
3.岸上的人看到水中小鱼的光路图是（ ）
A. B. C. D.
4.如图所示，不能用流体压强与流速的关系来解释的是（ ）
A. 图甲所示向两张纸中向吹气，纸张向中间靠拢
B. 图乙所示用吸管吸饮料
C. 图丙所示向B管吹气，A管中的水面上升
D. 图丁所示飞机产生升力的原因
5.晚上，爸爸对小明说“请把电视声音调小一点，不要影响邻居休息，”这里“调小”的是声音的（ ）
A. 音色 B. 音调 C. 响度 D. 速度6.关于如图所示的实验装置，表述错误的是（ ）
A. 该装置可用来研究电磁感应现象
B. 该装置能将电能转化为机械能
C. 该装置可用来研究磁场对通电导体的作用
D. 该装置揭示的原理可应用于电动机
的

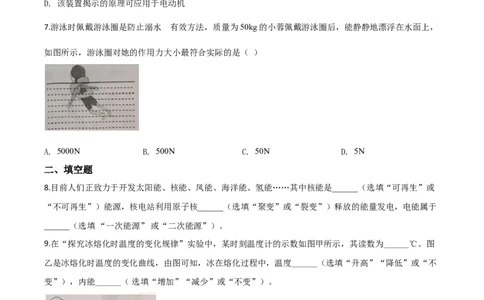

7.游泳时佩戴游泳圈是防止溺水 有效方法，质量为50kg的小蓉佩戴游泳圈后，能静静地漂浮在水面上，
如图所示，游泳圈对她的作用力大小最符合实际的是（ ）
A. 5000N B. 500N C. 50N D. 5N
二、填空题
8.目前人们正致力于开发太阳能、核能、凤能、海洋能、氢能……其中核能是______（选填“可再生”或
“不可再生”）能源，核电站利用原子核______（选填“聚变”或“裂变”）释放的能量发电，电能属于
______（选填 “一次能源” 或“二次能源”）。
9.在“探究冰熔化时温度的变化规律”实验中，某时刻温度计的示数如图甲所示，其读数为______℃。图
乙是冰熔化时温度的变化曲线，由图可知，冰在熔化过程中，温度______（选填“升高”“降低”或“不
变”），内能______（ 选填“增加”“减少”或“不变”）。
10.如图所示，用拇指和食指按压一支铅笔的两端，拇指和食指受到的压力分别为 和 ，受到的压强分别为 和 ，则 ______ ， ______ （两空选填“>”<”或“=”）；若 ，笔尖的面积
为 ，则 ______Pa。
11.疫情期间，医护人员通过平面镜检视防护服的穿戴情况。医护人员在平面镜中的像是______（选填“实
像”或“虚像”）；当医护人员走近平面镜时，人与像之间的距离______，像的大小______（后两空选填
“变大”“变小”或“不变”）。

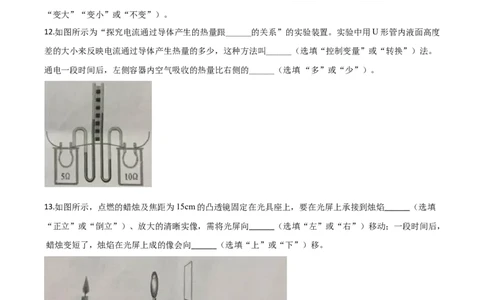

12.如图所示为“探究电流通过导体产生的热量跟______的关系”的实验装置。实验中用U形管内液面高度
差的大小来反映电流通过导体产生热量的多少，这种方法叫______（选填“控制变量”或“转换”）法。
通电一段时间后，左侧容器内空气吸收的热量比右侧的______（选填 “多”或“少”）。
13.如图所示，点燃的蜡烛及焦距为15cm的凸透镜固定在光具座上，要在光屏上承接到烛焰______（选填
“正立”或“倒立”）、放大的清晰实像，需将光屏向______（选填“左”或“右”）移动；一段时间后，
蜡烛变短了，烛焰在光屏上成的像会向______（选填“上”或“下”）移。
14.如图所示，人向下拉绳提升重物，已知物体重400N，动滑轮重60N，不计绳重及摩擦，将重物匀速提
升0.5m， 人需用的拉力为______N，绳子自由端移动的距离为______m，人所做的有用功为______J。三、作图题
15.如图所示，用一根硬棒通过支点O撬起石头，画出石头所受重力G的示意图，以及力F的力臂l。
16.请画出图中入射光线经凸透镜后的折射光线。
（ ）
17.重为G的鸡蛋沉在盛有水的杯子的底部，向水中加入食盐并使其溶解，鸡蛋渐渐浮起，最终漂浮在水面，
如图甲所示。请在图乙中画出上述过程中鸡蛋所受的浮力F随时间t变化的大致图象。
18.如图所示，请按小磁针的指向，标出螺线管中的电流方向，并在括号中标明螺线管右端的极性。四、实验题
19.如图所示，图甲中木块的长度为______cm；天平平衡时，放在天平右盘中的砝码和游码的位置如图乙
所示，所测物体的质量为______g。
20.如图所示为实验室常用的弹簧测力计，使用前要检查指针、弹簧与外壳之间是否______，指针是否
______。
21.如图所示，图甲中电压表的分度值为______V，读数为______V；若使用前出现如图乙所示的情况，则
原因是______。
22.做“探究电流与电阻的关系”实验时，可供选择的器材有：电压为6V 的电源，电流表（0~0.6A），电
压表（0~3V），开关，阻值分别为5Ω、10Ω、15Ω 和20Ω的定值电阻各1个，最大阻值分别为10Ω和
50Ω的滑动变阻器各1个，导线若干。(1)如图所示的实验电路中，正确的是______，应选用最大阻值为______Ω的滑动变阻器；
(2)若按图乙所示电路图连接好电路后，闭合开关，可观察到电流表的指针______（选填“向右”“反向”
或“几乎不”偏转；
(3)按正确电路图连接电路，闭合开关，电流表和电压表均有示数，但移动滑动变阻器的滑片时，两表的示
数均保持不变，经判断是接线有误，错误可能是______；
(4)纠正错误后，依次更换定值电阻，并控制定值电阻两端电压为2.5V进行实验。请将记录实验数据的表
格补充完整。
① ______V。
实验序号 1 2 3 4
②______ 20 15 10 5
③______
23.为了“探究水满腾时温度变化的特点”取0.2kg水进行实验。
(1)如题图甲所示实验装置的组装顺序应为______（选填 “自下而上”或“自上而下”）；(2)根据下表中的实验数据，在图乙中画出水的温度随时间变化的图象______；
时间/min 0 1 2 3 4 5 6 7 8
温度/°C 90 92 94 96 98 99 99 99 99
(3)根据以上实验数据可知，水的沸点为______℃。为提高水的沸点，换用火力更大的酒精灯加热，这种做
法______（选填“可行”或“不可行”）；
(4)假如酒精灯均匀放热，且释放的热量全部被水吸收，忽略沸腾前水的质量变化以及热量的损耗，从第5
min起1分钟内水吸收的热量是______J。 [ ]
五、计算题
24.某轿车在平直公路上行驶的45s内，其速度v与时间t、动力F与时间t的关系图像分别如图甲、乙所示。
已知前10s轿车运动的路程为100m。求：
(1)前10s轿车运动的平均速度；
的
(2)轿车在匀速直线运动阶段通过 路程；
(3)动力F做的总功。
25.某款电热饮水机具有加热和保温两挡，额定电压为220V。如图甲是其电路原理图，S 为温控开关，
0
R、R 为电热丝（阻值不变）。某次饮水机在额定电压下工作的电功率P与时间t的关系图象如图乙所示，
1 2
求：
的
(1)饮水机处于加热挡阶段消耗 电能：
(2)饮水机处于保温挡时，通过R 的电流；
1
(3) R 的阻值。
2六、综合能力题
的
26.受“曹冲称象” 启发，小明在家利用量筒、碗、水盆和足量的水（密度为ρ ）、油性笔等，测量小
水
玻璃珠的密度，如图所示，实验步骤如下（请将步骤④补充完整）：
①如图甲，取一定数量的小玻璃珠放入空碗中，再把碗放入盛有水的水盆中，用油性笔在碗外壁上标记水
面的位置；
②如图乙，往量筒内倒入适量的水，记下量筒中水的体积V；
1
③如图丙，取出碗中所有的小玻璃珠并放入量筒中，记下小玻璃珠和水的总体积V；
2
④如图丁，将量筒中的水慢慢倒入水盆中的空碗内，直到标记处与碗外水面______，记下量筒中小玻璃珠
和剩余水的总体积V。
3
完成下列填空（选用V、V、V 和ρ ，表示以下物理量）：
1 2 3 水
(1)小玻璃珠的总体积为V=______；
(2)小玻璃珠的总质量为m=______；
(3)小玻璃珠密度的表达式为ρ=______；
(4)在不改变实验方法的前提下，请提出一条提高测量精度的措施：______（示例：在同等容积的情况下换
用碗口面积较小的碗）。
27.小明家的台灯是通过电位器来调节亮度的。他猜想：台灯变亮时电位器消耗电能的功率会变小，为此他
设计了如图甲所示的电路进行探究，已知电源电压为4V并保持不变，电压表（0~3V）2个，电流表
（0~0.6A）， 滑动变阻器规格为“20Ω 1A”，小灯泡L标有“2.5V 1.25W”字样（忽略温度对灯丝电阻的影响）。
(1)电路中a是______表，b是______表；
(2)实验中，小灯泡正常发光时电流表的示数为______A；
(3)根据实验数据，绘制出滑动变阻器的由功率P 与小灯泡的电功率P 的关系图像如图乙所示，由图可知：
R L
小灯泡的电功率（亮度）变大时，滑动变阻器的电功率______；
(4)假设实验所用的小灯泡能承受的最大电压可以高出其额定电压的 ，在确保电路中各元件安全的情况下，
移动滑动变阻器的滑片，小灯泡的电功率变化范围是从______W至______W。
28.阅读下列短文，回答问题。
热敏电阻温度计
热敏电阻是用半导体材料制成的电阻，其阻值随温度的变化而变化，如图甲所示为某型号热敏电阻的实物
图，阻值随温度升高而变小的，称为负温度系数热敏电阻；阻值随温度升高而变大的，称为正温度系数热
敏电阻，利用热敏电阻的特性做成的温度计，叫做热敏电阻温度计。
图乙所示为热敏电阻R 的阻值随温度t变化的图像（为方便计算，已将图线作了近似处理）。图丙是用R
1 1
做测温探头的某热敏电阻温度计的电路图，其中电源电压可在0.60~1.20V之间调节，R 为定值电阻，阻值
2
为100Ω。该电路工作原理是：当保持通过R 的电流不变时，R 两端的电压随电阻均匀变化（即随温度均
1 1
匀变化），故只需将电压表V 表盘的刻度改成相应的温度刻度，就可以直接从V 表盘上读出温度值。测
1 1
量时，将R 放入待测温度处，闭合开关，调节电源电压，使V 表的示数保持0.20V不变（即电路中的电流
1 2
保持2mA不变），再从V 表盘上读出待测温度t。
1
(1)热敏电阻R 是______（选填“正”或“负”）温度系数热敏电阻。在标准大气压下，将R 放入冰水混
1 1
合物中时，R 的阻值是______Ω；
1
(2)测温时，保持R 两端电压为0.20V，R 两端的电压随温度升高而______（选填“变大”、“变小”或
2 1“不变”）；
(3)某次测温时，V 表盘上显示的温度是20℃，此时电源电压为______V；
1
的
