鄂州市 2023 年初中学业水平考试
理科综合试题
学校：___________ 考生姓名：___________ 准考证号：
注意事项：
1. 本试卷由第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分组成。第Ⅰ卷1至6页，第Ⅱ卷
6至12页。满分120分，其中物理70分，化学50分。考试用时120分钟。

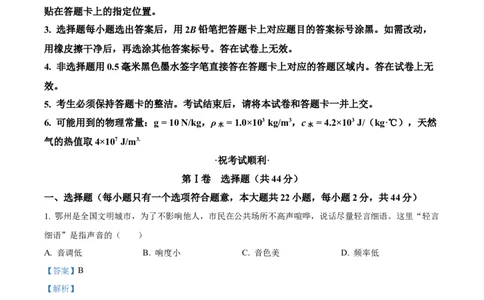

2. 答题前考生务必将自己的姓名、准考证号填写在试卷和答题卡上，并将准考证号条形码粘
贴在答题卡上的指定位置。
3. 选择题每小题选出答案后，用2B铅笔把答题卡上对应题目的答案标号涂黑。如需改动，
用橡皮擦干净后，再选涂其他答案标号。答在试卷上无效。
4. 非选择题用0.5毫米黑色墨水签字笔直接答在答题卡上对应的答题区域内。答在试卷上无
效。
5. 考生必须保持答题卡的整洁。考试结束后，请将本试卷和答题卡一并上交。
6. 可能用到的物理常量：g = 10 N/kg，ρ = 1.0×103 kg/m3，c = 4.2×103 J/（kg·℃），天然
水 水
气的热值取4×107 J/m3.
·祝考试顺利·
第Ⅰ卷 选择题（共44分）
一、选择题（每小题只有一个选项符合题意，本大题共22小题，每小题2分，共44分）
1. 鄂州是全国文明城市，为了不影响他人，市民在公共场所不高声喧哗，说话尽量轻言细语。这里“轻言
细语”是指声音的（ ）
A. 音调低 B. 响度小 C. 音色美 D. 频率低
【答案】B
【解析】
【详解】“轻言细语”是指声音的音量小，即响度小，故B符合题意，ACD不符合题意。
故选B。
的
2. 光与影 世界美妙无穷。如图所示的光现象中，能用光的直线传播解释的是（ ）
A. 水中的倒影
1【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
B. 日晷上针的影子
C. 汽车后视镜中的像

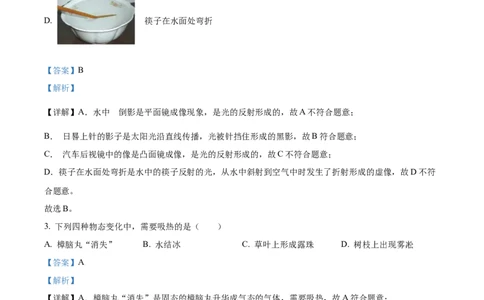

D. 筷子在水面处弯折
【答案】B
【解析】
的
【详解】A．水中 倒影是平面镜成像现象，是光的反射形成的，故A不符合题意；
B． 日晷上针的影子是太阳光沿直线传播，光被针挡住形成的黑影，故B符合题意；
C． 汽车后视镜中的像是凸面镜成像，是光的反射形成的，故C不符合题意；
D．筷子在水面处弯折是水中的筷子反射的光，从水中斜射到空气中时发生了折射形成的虚像，故D不符
合题意。
故选B。
3. 下列四种物态变化中，需要吸热的是（ ）
A. 樟脑丸“消失” B. 水结冰 C. 草叶上形成露珠 D. 树枝上出现雾凇
【答案】A
【解析】
【详解】A．樟脑丸“消失”是固态的樟脑丸升华成气态的气体，需要吸热，故A符合题意；
B．水结冰是液态的水凝固成固态的冰，需要放热，故B不符合题意；
C．草叶上形成露珠是气态的水蒸气液化成液态的小水滴，需要放热，故C不符合题意；
D．树枝上出现雾凇是气态的水蒸气凝华成固态的小冰晶，需要放热，故D不符合题意。
故选A。
4. 劳动课已经成为大中小学的一门独立课程。小明同学积极参加家务劳动，利用双休日时间学做红烧肉。
关于做这道菜的过程中涉及的物理知识，下列判断正确的是（ ）
A. 切肉的锋利刀刃可以增大压力 B. 用铁锅烧肉是因为铁的比热容大
2【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
C. 做菜过程中肉的内能一直保持不变 D. 天然气燃烧时将化学能转化为内能
【答案】D
【解析】
【详解】A．切肉的锋利刀刃，通过减小受力面积可以增大压强，故A错误；
B．用铁锅烧肉是因为铁的比热容小，且是热的良导体，故B错误；
C．做菜过程中肉吸收热量，内能逐渐增大，故C错误；
D．天然气燃烧时，发生化学反应，同时释放出热量，所以是将化学能转化为内能，故D正确。
故选D。
5. 2023年5月30日，我国神舟十六号飞船在酒泉卫星发射中心发射成功，并在太空中与中国空间站成功

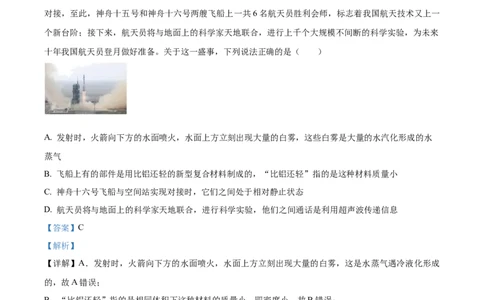

对接，至此，神舟十五号和神舟十六号两艘飞船上一共6名航天员胜利会师，标志着我国航天技术又上一
个新台阶；接下来，航天员将与地面上的科学家天地联合，进行上千个大规模不间断的科学实验，为未来
十年我国航天员登月做好准备。关于这一盛事，下列说法正确的是（ ）
A. 发射时，火箭向下方的水面喷火，水面上方立刻出现大量的白雾，这些白雾是大量的水汽化形成的水
蒸气
B. 飞船上有的部件是用比铝还轻的新型复合材料制成的，“比铝还轻”指的是这种材料质量小
C. 神舟十六号飞船与空间站实现对接时，它们之间处于相对静止状态
D. 航天员将与地面上的科学家天地联合，进行科学实验，他们之间通话是利用超声波传递信息
【答案】C
【解析】
【详解】A．发射时，火箭向下方的水面喷火，水面上方立刻出现大量的白雾，这是水蒸气遇冷液化形成
的，故A错误；
B．“比铝还轻”指的是相同体积下这种材料的质量小，即密度小，故B错误；
C．神舟十六号飞船与空间站实现对接时，神舟十六号飞船与空间站之间没有相对位置变化，则它们之间
处于相对静止状态，故C正确；
D．航天员在太空中，由于处于真空环境，没有介质，声波没法传播，则他们之间通话是利用电磁波传递
信息，故D错误。
故选C。
6. 生活处处皆物理，下列生活中的数据最接近实际情况的是（ ）
A. 人感觉舒适的环境温度为37℃
3【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
B. 一位中学生的质量约为50kg
C. 汽车在高速公路上正常行驶的速度约为100m/s
D. 普通家用冰箱的功率约为2000W
【答案】B
【解析】
【详解】A．人体正常体温约为37℃，感觉舒适的环境温度比人体正常体温低，约为25℃，故A不符合题
意；
B．一位中学生的质量接近成年人的质量，约为50kg，故B符合题意；
C．汽车在高速公路上正常行驶的速度约为100km/h，故C不符合题意；

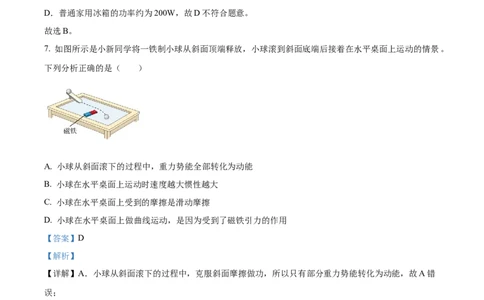

D．普通家用冰箱的功率约为200W，故D不符合题意。
故选B。
7. 如图所示是小新同学将一铁制小球从斜面顶端释放，小球滚到斜面底端后接着在水平桌面上运动的情景。
下列分析正确的是（ ）
A. 小球从斜面滚下的过程中，重力势能全部转化为动能
B. 小球在水平桌面上运动时速度越大惯性越大
C. 小球在水平桌面上受到的摩擦是滑动摩擦
D. 小球在水平桌面上做曲线运动，是因为受到了磁铁引力的作用
【答案】D
【解析】
【详解】A．小球从斜面滚下的过程中，克服斜面摩擦做功，所以只有部分重力势能转化为动能，故A错
误；
B．惯性是物体的性质，与物体的速度无关，故B错误；
C．小球在水平桌面上滚动，所以受到的摩擦是滚动摩擦，故C错误；
D．小球在水平桌面上做曲线运动，改变了运动状态，是因为受到了磁铁引力的作用，故D正确。
故选D。
8. 小刚用如图所示的滑轮组，将重为10N的物体匀速提升0.5m，已知动滑轮重2N，不计绳重和摩擦，下
列说法正确的是（ ）
4【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
A. 拉力F为5N
B. 有用功为10J
C. 绳子自由端移动的距离为1.5m
D. 该滑轮组的机械效率为83.3%
【答案】D
【解析】
【详解】A．由图中可知，动滑轮上有两股绳子承重，故绳子自由端的拉力为
故A错误；
B．物体提升的高度为h=0.5m，故由W=Gh可得，所做的有用功为
W =Gh=10N×0.5m=5J
有
故B错误；
C．因动滑轮上有两股绳子承重，故绳子自由端移动的距离为
s=2h=2×0.5m=1m
故C错误；
D．由图中可知，该滑轮组的机械效率为
故D正确。
故选D。
9. 如图所示，开关S闭合时，小灯泡L、L 都不亮，用一段导线的两端接触a、b两点时两小灯泡都不亮；
1 2
接触b、c两点时，两小灯泡也不亮；接触c、d两点时，两小灯泡都亮。对此，下列判断中可能的是（
）
5【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
A. 小灯泡L 断路 B. 小灯泡L 断路
1 2
C. 开关S断路 D. 小灯泡L 短路
2
【答案】C
【解析】
【分析】
【详解】由电路图可知，两灯泡并联，闭合开关S时，小灯泡L、L 都不亮，说明两灯泡都发生了短路或
1 2
者电路某处发生了断路。假设该电路中两灯泡都被短路，则电源短路，接触c、d两点时，两小灯泡也不会
亮，故假设不成立。所以电路只能是某处存在断路，用一段导线的两端接触a、b两点时两小灯泡都不亮，
说明在ab之外存在断路；接触b、c两点时，两小灯泡也不亮，说明在bc之外存在断路；接触c、d两点
时，两小灯泡都亮，说明在cd之间存在断路。
故选C。
10. 如图所示的实验电路，闭合开关S后，电流表A的示数为0.5A，电流表A 的示数为0.3A，下列说法正
1
确的是（ ）
A. L 与L 串联
1 2
B. 开关S只控制L
1
C. L、L 的电流分别是0.3A、0.2A
1 2
D. L、L 的电流分别是0.5A、0.3A
1 2
【答案】C
【解析】
【详解】AB．由图中可知，电流从电源正极流出后，有两条流经路径，一条经过电流表A、小灯泡L、
1 1
电流表A、开关S回到电源负极，一条经过小灯泡L、电流表A、开关S回到电源负极，故可知L 与L 并
2 1 2
6【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
联，开关S控制干路，电流表A 测流过L 的电流，电流表A测干路电流，故AB错误；
1 1
CD．由题意可知，干路电流为I=0.5A，流过L 的电流为I=0.3A，故由并联电路的电流规律可得，流过L
1 1 2
的电流为
I=I-I=0.5A-0.3A=0.2A
2 1
故C正确，D错误。
故选C。
11. 电在给人们的生活带来便利的同时，也带来了安全隐患，如图所示的做法中，符合安全用电要求的是
（ ）
A. 冰箱没有接地线 B. 用试电笔检测插座是否有电
C. 用湿手拨动开关 D. 多个大功率用电器同时
使用一个插座
【答案】B
【解析】
【详解】A．冰箱没有接地线时，容易漏电造成触电事故，故A不符合题意；
B．用试电笔检测插座是否有电，手指应接触笔尾的金属体，这样才不会使得流过人体的电流过大，故B
符合题意；
C．用湿手拨动开关，极易造成触电事故，故C不符合题意；
D．多个大功率用电器同时使用一个插座，容易使得插座的总功率过大，使得电流过大造成火灾，故D不
符合题意。
故选B。
12. 如图甲所示，电源电压恒定，闭合开关S后，将滑动变阻器的滑片从最右端移至灯正常发光的位置，
此过程中电流表示数与两个电压表示数的关系图像如图乙所示。下列说法正确的是（ ）
7【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
A. 曲线a是电流表示数与电压表V 示数的关系图像
2
B. 电源电压为11V
C. 灯的额定电流为0.2A
D. 滑动变阻器的最大阻值是15 Ω
【答案】B
【解析】
【详解】A．如图，小灯泡和滑动变阻器串联，电压表V 测小灯泡两端电压，电压表V 测滑动变阻器两端
1 2
电压，电流表测电路中电流；闭合开关S后，将滑动变阻器的滑片从最右端移至灯正常发光的位置的过程
中，滑动变阻器电阻变小，电路中电流变大，滑动变阻器两端电压变小，小灯泡两端电压变大，所以由图
可知曲线b是电流表示数与电压表V 示数的关系图像，故A错误；
2
B．由图可知，滑片在最右端时，小灯泡两端电压为2V，滑动变阻器两端电压为9V，因串联电路两端电
压等于各部分电压之和，所以电源电压为
故B正确；
C．根据题意可知，当灯泡正常发光时，电流表示数最大，由图乙可知，此时电路电流为0.6A，所以，小
灯泡的额定电流为0.6A，故C错误；
D．由图可知，滑动变阻器的最大阻值是
故D错误。
故选B。
第Ⅱ卷 非选择题（共76分）
物理部分
二、填空题（本大题共4小题，每空1分，共10分）
13. 如图所示，透过手表表盘上光滑透明凸起部分，能清楚地读出日期信息，光滑透明凸起部分相当于
8【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
________，观看到的是日期数字________（选填写“实”或“虚”）像。手表的背面打磨得非常光滑，能
清晰地照出小明像，此像的大小与小明本人相比________（选填“变大”、“变小”或“不变”）。
.
【答案】 ① 凸透镜 ②. 虚 ③. 不变
【解析】
的
【详解】[1][2]透明凸起 部分中间比边缘厚是凸透镜，其作用相当于一个放大镜，手表数字在凸透镜的一
倍焦距以内，则成正立、放大的虚像。
[3]手表的背面打磨得非常光滑，相当于平面镜，能清晰地照出小明像，由平面镜成像的特点可知，所成的
像与小明本人大小相同。
14. 小勇同学购买了一款户外分体式燃气炉，准备去户外野炊，用该燃气炉烧水时，把初温为 20℃的1kg
水加热到100℃，燃烧了0.025m3天然气，则水吸收的热量为___________J，假设天然气完全燃烧，则燃气
炉烧水的效率为___________。（天然气的热值为4×107J/m3）
【答案】 ①. 3.36×105 ②. 33.6%
【解析】
【详解】[1]由Q=cmΔt可得，水吸收的热量为
Q =cmΔt=4.2×103J/(kg·℃)×1kg×(100℃-20℃)=3.36×105J
吸
[2]由题意可知，天然气完全燃烧释放的热量为
Q =4×107J/m3×0.025m3=1×106J
放
则燃气炉烧水的效率为
15. 如图所示是实验室的验电器，它的工作原理是同种电荷___________，验电器的金属箔所带的电荷量越
多，金属箔的张角___________，验电器___________（选填“能”或“不能”）直接检验物体带哪种电荷。
9【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
【答案】 ①. 互相排斥 ②. 越大 ③. 不能
【解析】
【详解】[1]对物体进行检验时，先将物体放在金属球上，只要物体有带电的情况下，电荷就会移动到金属
箔上面，因为金属箔的电量和电荷相同，故由同种电荷相互排斥可知，金属箔会张开。
[2]验电器的金属箔所带的电荷量越多，则电荷间的相互排斥力越大，故金属箔的张角也越大。
[3]验电器只能检验物体是否带电，但不能检验物体带哪种电荷。
16. 如图所示，水平桌面上放一物体A，物体A在3N的水平推力F的作用下，运动0.2m，从甲图位置运动
到乙图位置，在此过程中，推力F对物体A做功___________J， 物体A受到桌面的摩擦力___________
（选填“变大”、“变小”或“不变”）。
【答案】 ①. 0.6 ②. 不变
【解析】
【详解】[1]由题意可知，物体A运动的距离为s=0.2m，推力F=3N，故由W=Fs可得，在此过程中推力F
对物体A做的功为
W=Fs=3N×0.2m=0.6J
[2]在此过程中，物体A与桌面之间的压力和粗糙程度均不变，故可知物体A受到桌面的滑动摩擦力不变。
三、作图题（本大题共2小题，每小题3分，共6分）
17. 如图所示，现将一袋大米无初速度地放在向右匀速运动的输送带上，米袋将随输送带先做加速运动，
后随输送带一起匀速运动。画出米袋加速过程中受力的示意图（不计空气阻力）。
【答案】
【解析】
【分析】
【详解】由图示知输送带向右转动，而米袋能随输送带一起向右加速运动，是因为受到输送带水平向右的
摩擦力的作用；而在竖直方向上米袋静止，则米袋受到大小相等的竖直向下的重力及垂直于输送带向上的
10【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
支持力。这三个力都作用在重心上，所以米袋加速过程中受力示意图如下：
18. 如图所示，水池边有一路灯S，路灯上方有一平面镜 ，S发出的光能经 反射后射入水中，请
画出：
（1）S在平面镜中所成的像 ；
（2）经 反射后过A点的反射光线 ；
（3） 照射到水池底的光路图。
【答案】（1）（2）（3）
【解析】
【详解】（1）（2）（3）据平面镜的成像特点，过S作MN垂线，据像到镜面的距离与物到镜面的距离相
等，作出像点S′；连接S′A与MN相交于O点，光线OA是S射向MN的光线经反射后的过A点的反射光线；
11【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
光线OA斜射向水面时发生折射，折射角小于入射角，可大概作出折射光线，且折射光线射向池底的B点。
作图如下：
四、实验题（本大题共4小题，第29题每空2分，第30—32题每空1分，共15分）
19. 在学习牛顿第一定律时，同学们分组进行了“探究阻力对物体运动的影响”实验，如图所示。
（1）实验中每次都使同一小车从同一斜面的同一高度由静止自由滑下，目的是使小车到达水平面时具有
相同的___________；
（2）按照图甲、乙、丙的顺序实验时记录的内容见下表：
接触面材料 小车受阻力情况 小车在水平面运动的距离s/cm
毛巾 大 23.2
棉布 较大 45.3
木板 小 97.5
同学们分析表中内容，得到的实验结论是：在其他条件相同时，小车受到的阻力越小，运动的距离越远；
进一步推理得出的结论是：不受阻力作用时，运动的小车将___________；
（3）上述实验除了用到实验推理的方法外，还用到了控制变量法和___________法。
【答案】 ①. 速度 ②. 做匀速直线运动 ③. 转换
【解析】
【详解】（1）[1]探究阻力对物体运动的影响实验时，应控制速度相同，改变接触面粗糙程度，所以使同
12【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
一小车从同一斜面的同一高度由静止自由滑下，目的是使小车到达水平面时速度相同。
（2）[2]通过实验发现，在其他条件相同时，小车受到的阻力越小，运动的距离越远，所以可以进一步推
理，小车在不受阻力作用时，将保持原来的运动状态，做匀速直线运动。
（3）[3]实验中通过改变接触面的材料来改变小车受到的阻力大小，所以还运用了转换法。
20. 如图所示，该玩具叫做爱心温度计。由上下两个玻璃瓶和中间一段弯曲的心形细玻璃管组成，事先在
下面瓶子里装有乙醚液体（沸点约为34℃）。把热的手捂在下面瓶底装有液体的部位，一会儿后，乙醚沸
腾起来，导致下方玻璃瓶上部气压增大，使液体顺着瓶子里的细玻璃管向上涌。松开手后，液体又会流回
底部。
（1）手握瓶底时，手掌的热通过___________（选填“做功”或“热传递”）的方法，改变了乙醚的内能；
（2）松开手后，玻璃瓶上方乙醚蒸气经___________（填物态变化名称）又流回底部。
【答案】 ①. 热传递 ②. 液化
【解析】
【详解】（1）[1]改变物体的内能有两种物理过程，即做功与热传递。手握瓶底时，瓶底从手掌吸收了热
量，乙醚从瓶底吸收了热量，能量发生了转移，故手掌的热是通过热传递的方式改变了乙醚的内能。
（2）[2]松开手后，乙醚蒸汽无法继续吸收热量，乙醚蒸气遇冷液化成液态乙醚，流回瓶底。
21. 用“伏安法”测2.5V小灯泡正常发光时的电阻。
（1）闭合开关，滑动变阻器的滑片P滑到如图甲所示的位置，电压表的示数如图乙所示，电压表的示数
为___________V。为使小灯泡正常发光，滑片P应向___________端移动（选填“A”或“B”）。
（2）如果滑片P滑到端点位置时，电压表示数仍大于2.5V，应更换滑动变阻器，则更换的滑动变阻器的
最大阻值应比原来的滑动变阻器的最大阻值要___________些（选填“大”或“小”）。
13【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
【答案】 ①. 2.7 ②. A ③. 大
【解析】
【分析】
【详解】（1）[1]电压表选用小量程，分度值为0.1V，电压表的示数为2.7V。
[2]灯在额定电压下正常发光，示数为2.7V大于灯的额定电压2.5V，应减小灯的电压，根据串联电路电压
的规律，应增大变阻器的电压，由分压原理，应增大变阻器连入电路中的电阻大小，故滑片向A移动，直
到电压表示数为额定电压。
（2）[3]如果滑片P滑到端点位置时（即A端时，变阻器连入电路的电阻最大），电压表示数仍大于
2.5V，说明变阻器分得的电压过小，则滑动变阻器的最大电阻过小，则更换的滑动变阻器的最大阻值应比
原来的滑动变阻器的最大阻值应大一些。
22. 物理小组的同学们利用如图所示的实验装置，探究导体在磁场中运动时产生感应电流的条件。
（1）磁铁不动，闭合开关，导体棒沿___________（选填“上下”、“左右”或“前后”）方向运动时，
灵敏电流计指针会发生偏转；
（2）断开开关，无论磁铁如何放置、导体棒怎样运动，灵敏电流计指针都不发生偏转。由此得出结论：
___________电路的一部分导体在磁场中做切割磁感线运动时，电路中就产生感应电流；
（3）该实验在探究过程中，是将___________能转化成电能，生活中的___________（填“电动机”或
“发电机”）是根据这一原理制成的。
.
【答案】 ① 左右 ②. 闭合 ③. 机械 ④. 发电机
【解析】
【详解】（1）[1]磁铁不动，闭合开关，导体棒沿左右方向运动时，导体做切割磁感线运动，会产生感应
电流，电流表指针会发生偏转。
（2）[2]断开开关，不是闭合电路，无论磁铁如何放置、导体棒怎样运动，都不会产生感应电流，电流表
14【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
指针都不发生偏转，由此得出结论：闭合电路的一部分导体在磁场中做切割磁感线运动时，电路中就产生
感应电流。
（3）[3][4]产生感应电流的过程中，消耗了机械能，转化为电能，人们利用电磁感应现象制成了发电机。
五、综合题（本大题共2小题，第33题7分，第34题8分，共15分）
23. 如图所示，放置在水平桌面上的柱形容器中装有适量的水，把质量为300g的木块浸入水中，木块静止
时有2/5的体积露出水面，此时容器中水的深度为20cm，已知容器底面积为300cm2，容器重3N，求：
（1）木块受到的浮力
（2）木块的密度
（3）容器对桌面的压强
【答案】（1）3N；（2）0.6×103kg/m3；（3）2100Pa
【解析】
【详解】解：（1）由题意可知，木块静止时漂浮，由物体的浮沉条件可知，木块受到的浮力F 等于木块
浮
的重力G ，即
木
F =G =m g=0.3kg×10N/kg=3N
浮 木 木
（2）由F =ρ gV 可得，木块排开水的体积为
浮 液 排
则木块的体积为
故由 可得，木块的密度为
（3）由题意可知，容器中水的体积为
15【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
V =3×10-2m2×0.2m-3×10-4m3=5.7×10-3 m3
水
由 可得，容器中水的质量为
m =ρ V =1×103kg/m3×5.7×10-3 m3=5.7 kg
水 水 水
则容器中水的重力为
G = m g=5.7 kg×10N/kg=57N
水 水
由受力分析可知，容器对桌面的压力F 等于容器、水与木块的重力之和，即
压
F = G +G G =3N＋57N+3N=63N
压 木 水+ 容
由 可得，容器对桌面的压强为
答：（1）木块受到的浮力为3N；
（2）木块的密度为0.6×103kg/m3；
（3）容器对桌面的压强为2100Pa。
24. 如图甲所示，空气炸锅利用热空气流高效快速烹制食物，以烹制食物的外酥里嫩、味美可口而广受大
众的认可和欢迎。如图乙所示是某品牌空气炸锅加热部分的简化电路图，其额定电压为 220V，定值电阻
R 和R 为发热体，其中R=44Ω。通过开关S 的通断和单刀双掷开关S 在A、B间的连接转换可实现高、
1 2 2 1 2
中、低三个档位的调节。已知中温档的额定功率为440W。求：
（1）当开关S___________（选填“断开”或“闭合”）、S___________（选填“接A”或“接B”）时，
1 2
空气炸锅为低温挡；
（2）R 的阻值___________ ；
1
（3）当空气炸锅处于高温档时，正常工作10min消耗的电能___________ 。
【答案】 ①. 断开 ②. 接A ③. 110 Ω ④. 9.24×105J
【解析】
【详解】（1）[1][2]观察电路图可知，当S 断开，S 接A时，R 与R 串联，电路中电阻最大；当S 闭合，
1 2 1 2 1
S 接B时，R 与R 并联，电路中电阻最小；当S 闭合，S 接A时，R 被短路，电路中只有R，电路中电阻
2 1 2 1 2 2 1
16【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
大小中等；由 可知，当S 断开，S 接A时，电路中电阻最大，功率最小，此时空气炸锅为低温挡。
1 2
（2）[3]当S 闭合、S 接A时处于中温档，R 的阻值
1 2 1
（3）[4]当S 闭合、S 接B时处于高温档，则高温档的功率
1 2
正常工作10min消耗的电能
W= P t=1540W×10×60s=9.24×105J
高
