专题 42 磁现象和磁场
一、单选题

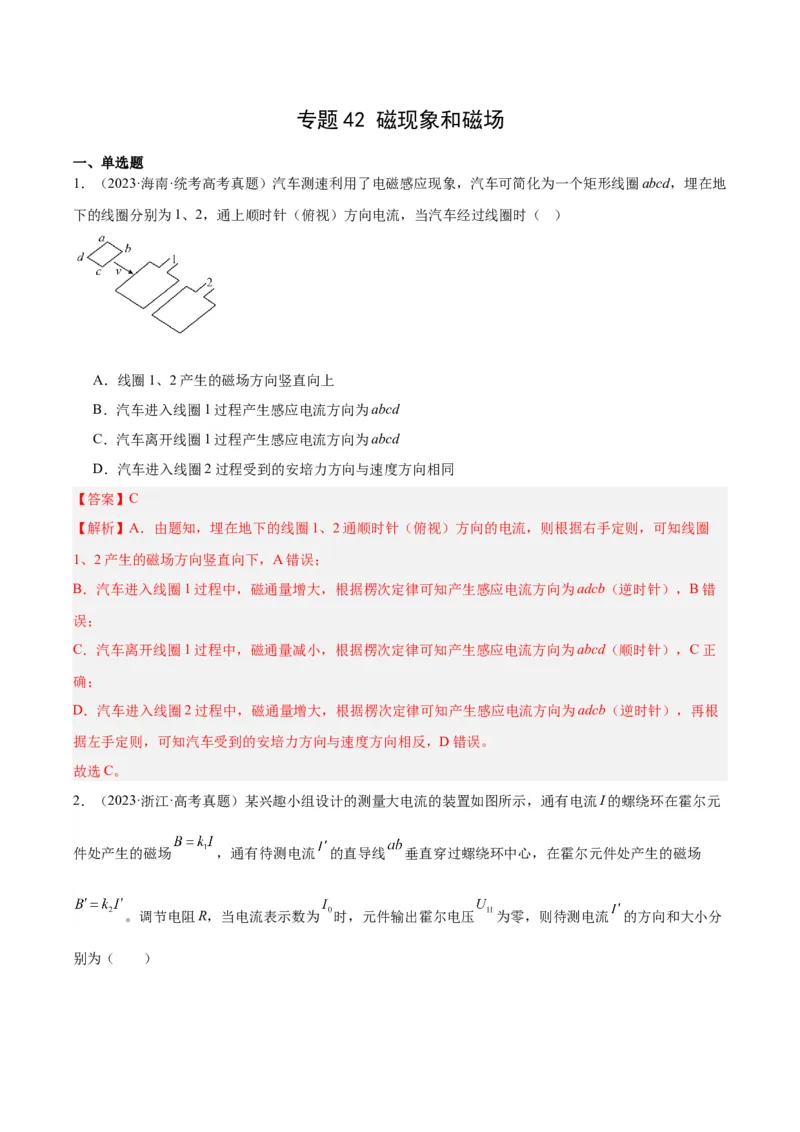

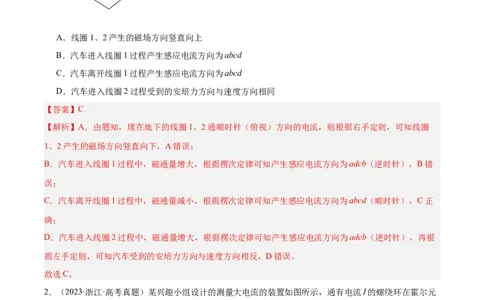

1．（2023·海南·统考高考真题）汽车测速利用了电磁感应现象，汽车可简化为一个矩形线圈abcd，埋在地
下的线圈分别为1、2，通上顺时针（俯视）方向电流，当汽车经过线圈时（ ）
A．线圈1、2产生的磁场方向竖直向上
B．汽车进入线圈1过程产生感应电流方向为abcd
C．汽车离开线圈1过程产生感应电流方向为abcd
D．汽车进入线圈2过程受到的安培力方向与速度方向相同
【答案】C
【解析】A．由题知，埋在地下的线圈1、2通顺时针（俯视）方向的电流，则根据右手定则，可知线圈
1、2产生的磁场方向竖直向下，A错误；
B．汽车进入线圈1过程中，磁通量增大，根据楞次定律可知产生感应电流方向为adcb（逆时针），B错
误；
C．汽车离开线圈1过程中，磁通量减小，根据楞次定律可知产生感应电流方向为abcd（顺时针），C正
确；
D．汽车进入线圈2过程中，磁通量增大，根据楞次定律可知产生感应电流方向为adcb（逆时针），再根
据左手定则，可知汽车受到的安培力方向与速度方向相反，D错误。
故选C。

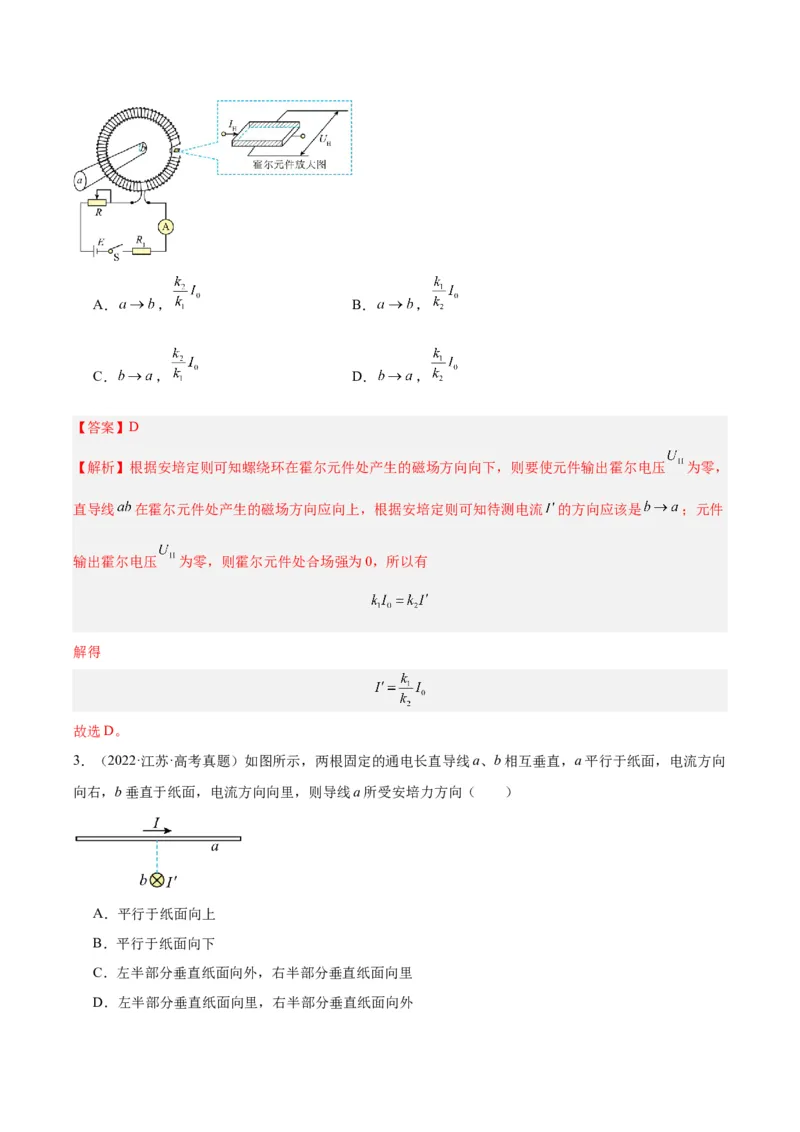

2．（2023·浙江·高考真题）某兴趣小组设计的测量大电流的装置如图所示，通有电流I的螺绕环在霍尔元
件处产生的磁场 ，通有待测电流 的直导线 垂直穿过螺绕环中心，在霍尔元件处产生的磁场
。调节电阻R，当电流表示数为 时，元件输出霍尔电压 为零，则待测电流 的方向和大小分
别为（ ）A． ， B． ，
C． ， D． ，
【答案】D
【解析】根据安培定则可知螺绕环在霍尔元件处产生的磁场方向向下，则要使元件输出霍尔电压 为零，
直导线 在霍尔元件处产生的磁场方向应向上，根据安培定则可知待测电流 的方向应该是 ；元件
输出霍尔电压 为零，则霍尔元件处合场强为0，所以有
解得
故选D。
3．（2022·江苏·高考真题）如图所示，两根固定的通电长直导线a、b相互垂直，a平行于纸面，电流方向
向右，b垂直于纸面，电流方向向里，则导线a所受安培力方向（ ）
A．平行于纸面向上
B．平行于纸面向下
C．左半部分垂直纸面向外，右半部分垂直纸面向里
D．左半部分垂直纸面向里，右半部分垂直纸面向外【答案】C

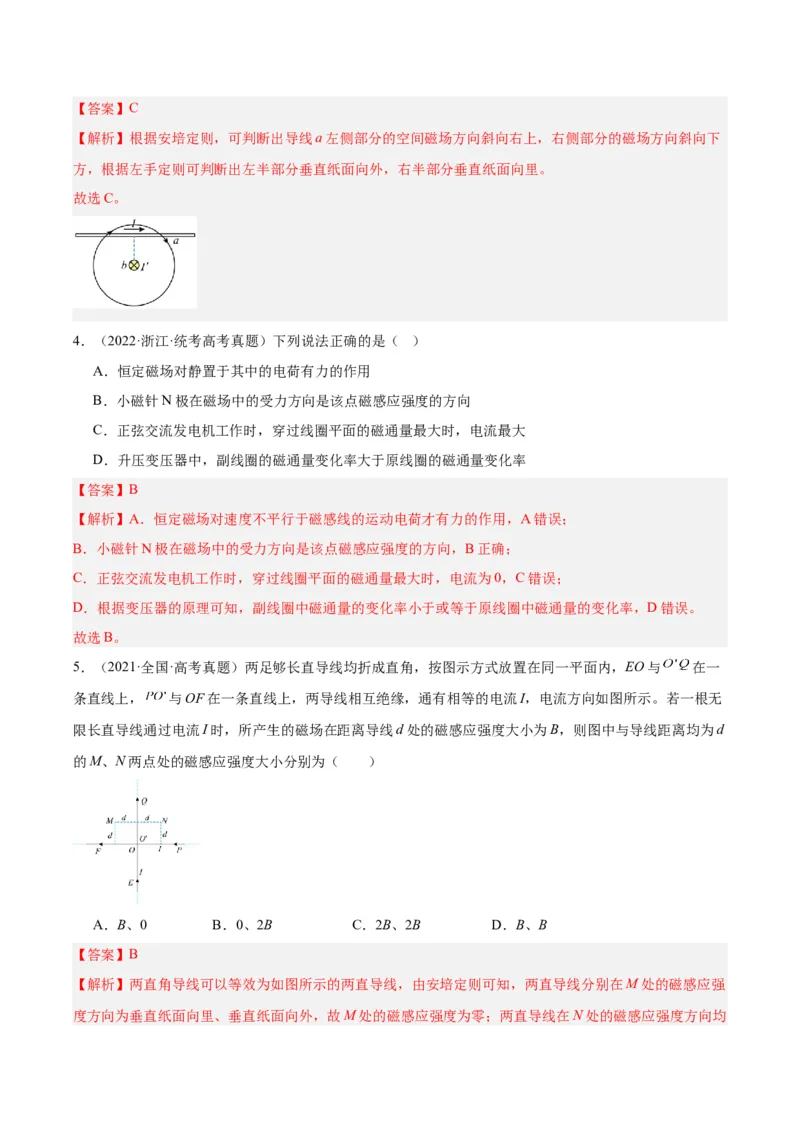

【解析】根据安培定则，可判断出导线a左侧部分的空间磁场方向斜向右上，右侧部分的磁场方向斜向下
方，根据左手定则可判断出左半部分垂直纸面向外，右半部分垂直纸面向里。
故选C。

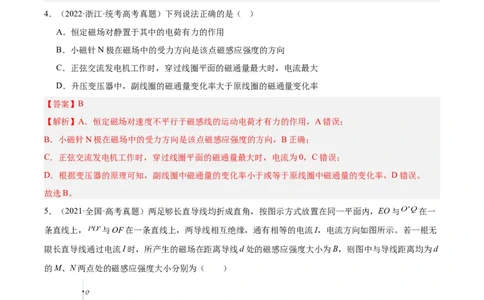

4．（2022·浙江·统考高考真题）下列说法正确的是（ ）
A．恒定磁场对静置于其中的电荷有力的作用
B．小磁针N极在磁场中的受力方向是该点磁感应强度的方向
C．正弦交流发电机工作时，穿过线圈平面的磁通量最大时，电流最大
D．升压变压器中，副线圈的磁通量变化率大于原线圈的磁通量变化率
【答案】B
【解析】A．恒定磁场对速度不平行于磁感线的运动电荷才有力的作用，A错误；
B．小磁针N极在磁场中的受力方向是该点磁感应强度的方向，B正确；
C．正弦交流发电机工作时，穿过线圈平面的磁通量最大时，电流为0，C错误；
D．根据变压器的原理可知，副线圈中磁通量的变化率小于或等于原线圈中磁通量的变化率，D错误。
故选B。
5．（2021·全国·高考真题）两足够长直导线均折成直角，按图示方式放置在同一平面内，EO与 在一
条直线上， 与OF在一条直线上，两导线相互绝缘，通有相等的电流I，电流方向如图所示。若一根无
限长直导线通过电流I时，所产生的磁场在距离导线d处的磁感应强度大小为B，则图中与导线距离均为d
的M、N两点处的磁感应强度大小分别为（ ）
A．B、0 B．0、2B C．2B、2B D．B、B
【答案】B
【解析】两直角导线可以等效为如图所示的两直导线，由安培定则可知，两直导线分别在M处的磁感应强
度方向为垂直纸面向里、垂直纸面向外，故M处的磁感应强度为零；两直导线在N处的磁感应强度方向均垂直纸面向里，故N处的磁感应强度为2B；综上分析B正确。
故选B。

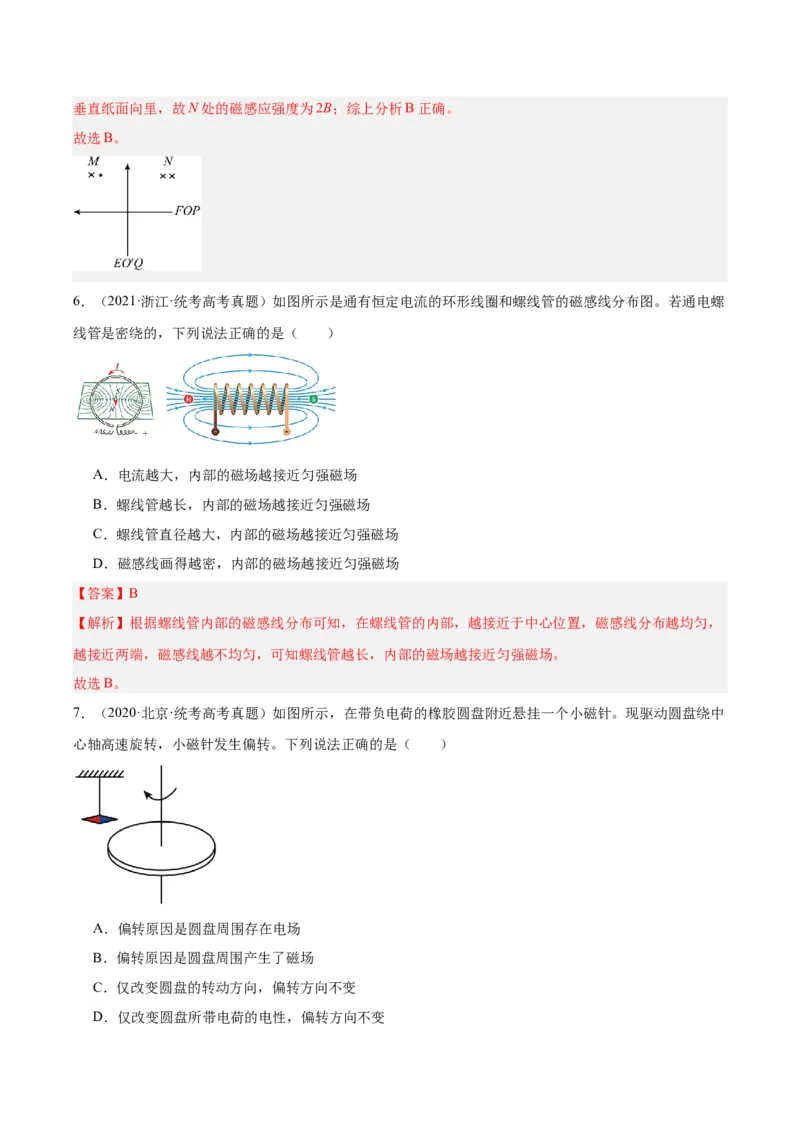

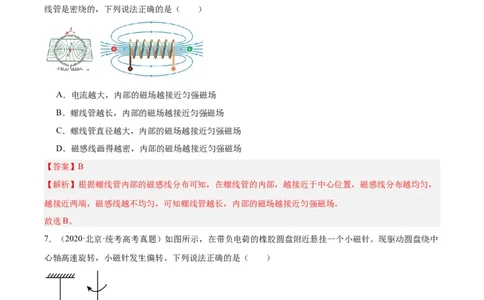

6．（2021·浙江·统考高考真题）如图所示是通有恒定电流的环形线圈和螺线管的磁感线分布图。若通电螺
线管是密绕的，下列说法正确的是（ ）
A．电流越大，内部的磁场越接近匀强磁场
B．螺线管越长，内部的磁场越接近匀强磁场
C．螺线管直径越大，内部的磁场越接近匀强磁场
D．磁感线画得越密，内部的磁场越接近匀强磁场
【答案】B
【解析】根据螺线管内部的磁感线分布可知，在螺线管的内部，越接近于中心位置，磁感线分布越均匀，
越接近两端，磁感线越不均匀，可知螺线管越长，内部的磁场越接近匀强磁场。
故选B。
7．（2020·北京·统考高考真题）如图所示，在带负电荷的橡胶圆盘附近悬挂一个小磁针。现驱动圆盘绕中
心轴高速旋转，小磁针发生偏转。下列说法正确的是（ ）
A．偏转原因是圆盘周围存在电场
B．偏转原因是圆盘周围产生了磁场
C．仅改变圆盘的转动方向，偏转方向不变
D．仅改变圆盘所带电荷的电性，偏转方向不变【答案】B
【解析】AB．小磁针发生偏转是因为带负电荷的橡胶圆盘高速旋转形成电流，而电流周围有磁场，磁场会
对放入其中的小磁针有力的作用，故A错误，B正确；
C．仅改变圆盘的转动方向，形成的电流的方向与初始相反，小磁针的偏转方向也与之前相反，故C错误；
D．仅改变圆盘所带电荷的电性，形成的电流的方向与初始相反，小磁针的偏转方向也与之前相反，故D
错误。
故选B。

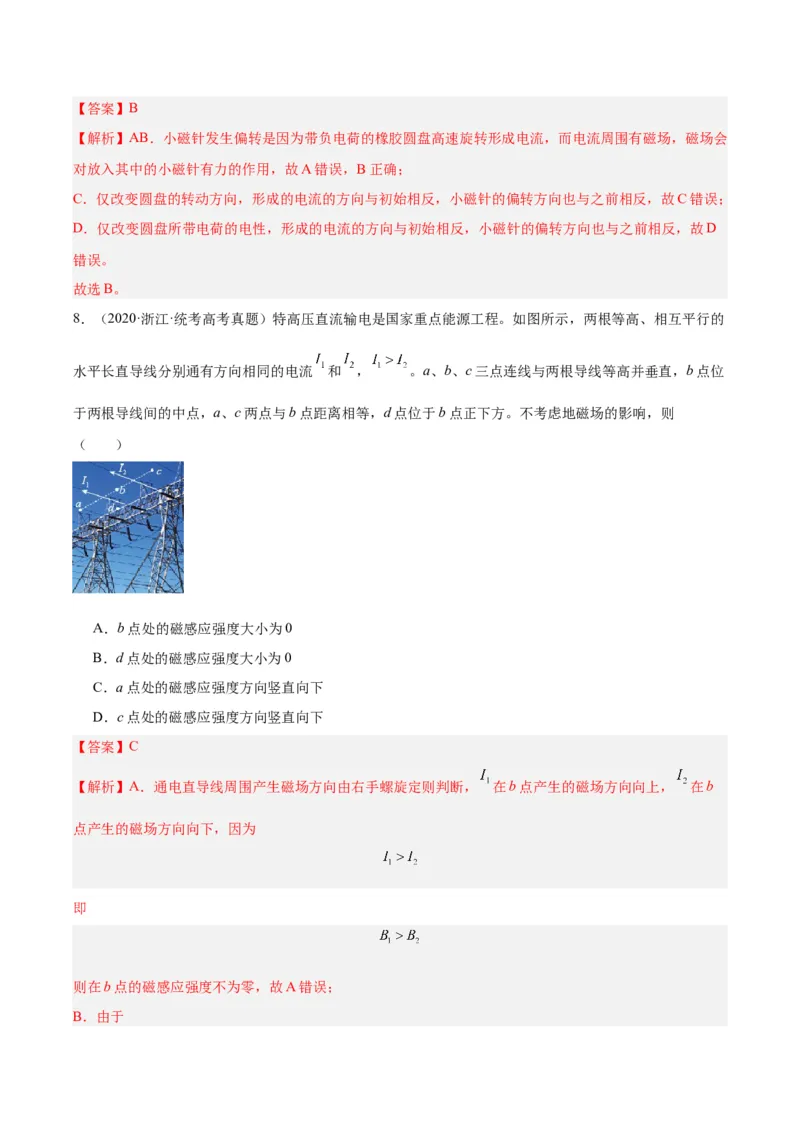

8．（2020·浙江·统考高考真题）特高压直流输电是国家重点能源工程。如图所示，两根等高、相互平行的
水平长直导线分别通有方向相同的电流 和 ， 。a、b、c三点连线与两根导线等高并垂直，b点位
于两根导线间的中点，a、c两点与b点距离相等，d点位于b点正下方。不考虑地磁场的影响，则
（ ）
A．b点处的磁感应强度大小为0
B．d点处的磁感应强度大小为0
C．a点处的磁感应强度方向竖直向下
D．c点处的磁感应强度方向竖直向下
【答案】C
【解析】A．通电直导线周围产生磁场方向由右手螺旋定则判断， 在b点产生的磁场方向向上， 在b
点产生的磁场方向向下，因为
即
则在b点的磁感应强度不为零，故A错误；
B．由于可知电流 产生的磁场在d处的磁感应强度大，则d点处的磁场磁感应强度不可能为零，故B错误；
C．由右手螺旋定则可知，两电流产生的磁场在a处都是竖直向下，则两电流的合磁场在a处方向竖直向
下，故C正确；
D．由右手螺旋定则可知，两电流产生的磁场在c处都是竖直向上，则两电流的合磁场在c处方向竖直向上，
故D错误。
故选C。
9．（2019·浙江·高考真题）下列陈述与事实相符的是
A．牛顿测定了引力常量
B．法拉第发现了电流周围存在磁场
C．安培发现了静电荷间的相互作用规律
D．伽利略指出了力不是维持物体运动的原因
【答案】D
【解析】A．卡文迪许测定了引力常量，选项A错误；
B．奥斯特发现了电流周围存在磁场，选项B错误；
C．库伦发现了静电荷间的相互作用规律，选项C错误；
D．伽利略指出了力不是维持物体运动的原因，选项D正确；

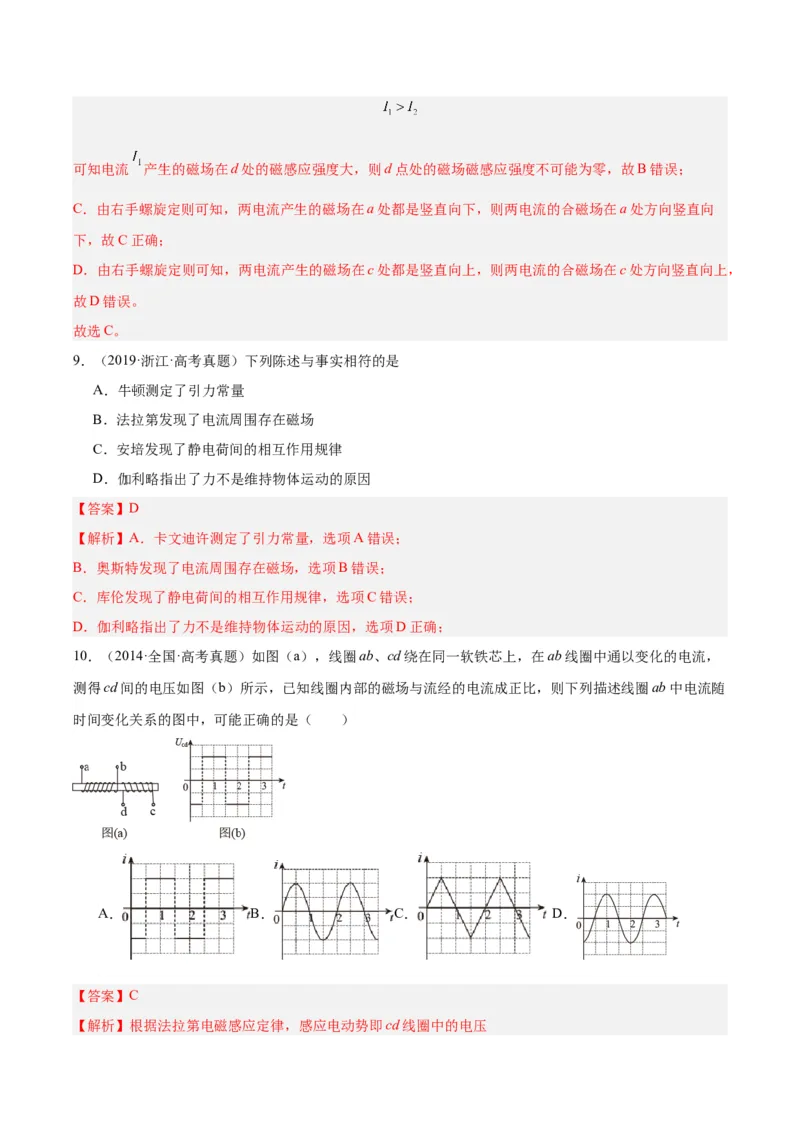

10．（2014·全国·高考真题）如图（a），线圈ab、cd绕在同一软铁芯上，在ab线圈中通以变化的电流，
测得cd间的电压如图（b）所示，已知线圈内部的磁场与流经的电流成正比，则下列描述线圈ab中电流随
时间变化关系的图中，可能正确的是（ ）
A． B． C． D．
【答案】C

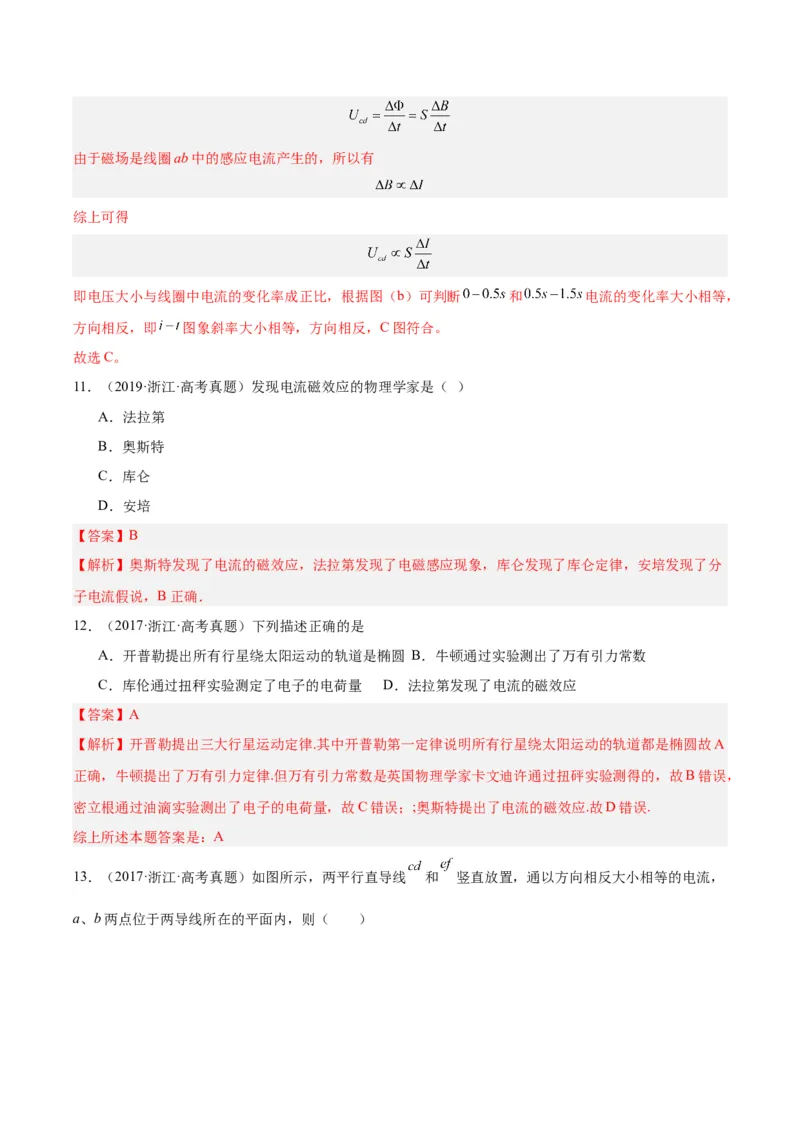

【解析】根据法拉第电磁感应定律，感应电动势即cd线圈中的电压由于磁场是线圈ab中的感应电流产生的，所以有
综上可得
即电压大小与线圈中电流的变化率成正比，根据图（b）可判断 和 电流的变化率大小相等，
方向相反，即 图象斜率大小相等，方向相反，C图符合。
故选C。
11．（2019·浙江·高考真题）发现电流磁效应的物理学家是（ ）
A．法拉第
B．奥斯特
C．库仑
D．安培
【答案】B
【解析】奥斯特发现了电流的磁效应，法拉第发现了电磁感应现象，库仑发现了库仑定律，安培发现了分
子电流假说，B正确．
12．（2017·浙江·高考真题）下列描述正确的是
A．开普勒提出所有行星绕太阳运动的轨道是椭圆 B．牛顿通过实验测出了万有引力常数
C．库伦通过扭秤实验测定了电子的电荷量 D．法拉第发现了电流的磁效应
【答案】A
【解析】开晋勒提出三大行星运动定律.其中开普勒第一定律说明所有行星绕太阳运动的轨道都是椭圆故A
正确，牛顿提出了万有引力定律.但万有引力常数是英国物理学家卡文迪许通过扭砰实验测得的，故B错误，
密立根通过油滴实验测出了电子的电荷量，故C错误；;奥斯特提出了电流的磁效应.故D错误.
综上所述本题答案是：A

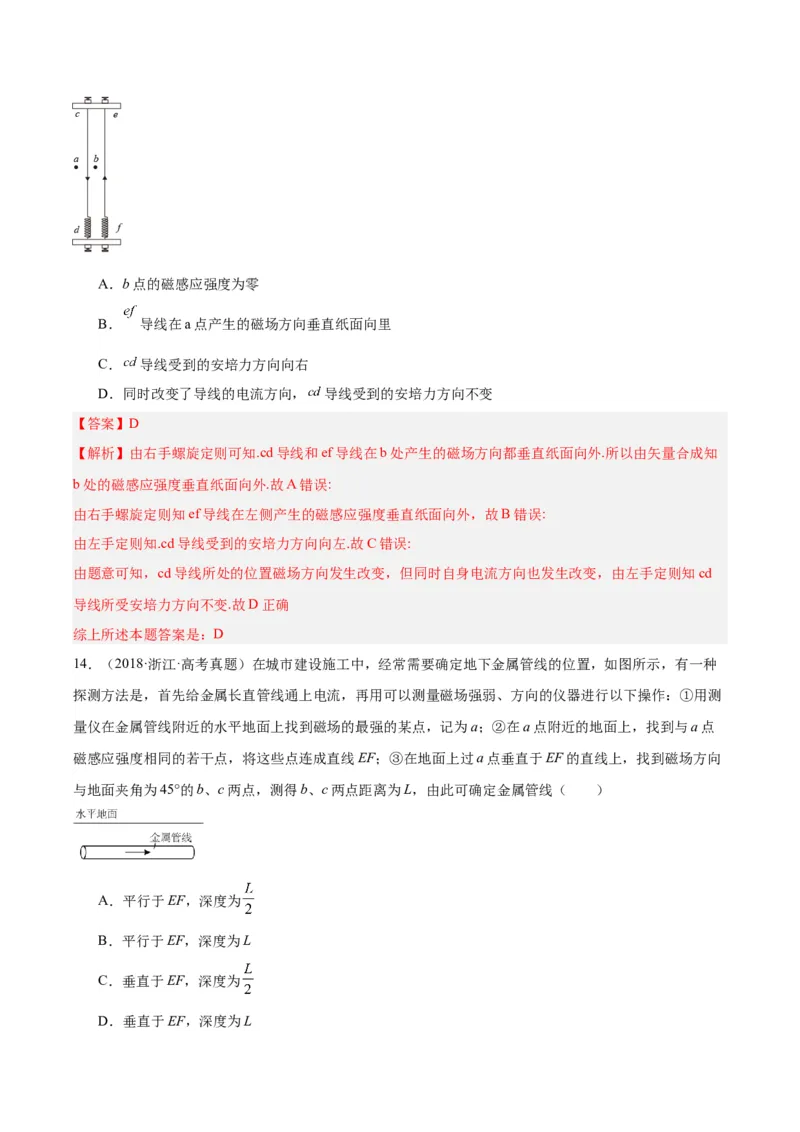

13．（2017·浙江·高考真题）如图所示，两平行直导线 和 竖直放置，通以方向相反大小相等的电流，
a、b两点位于两导线所在的平面内，则（ ）A．b点的磁感应强度为零
B． 导线在a点产生的磁场方向垂直纸面向里
C． 导线受到的安培力方向向右
D．同时改变了导线的电流方向， 导线受到的安培力方向不变
【答案】D
【解析】由右手螺旋定则可知.cd导线和ef导线在b处产生的磁场方向都垂直纸面向外.所以由矢量合成知
b处的磁感应强度垂直纸面向外.故A错误:
由右手螺旋定则知ef导线在左侧产生的磁感应强度垂直纸面向外，故B错误:
由左手定则知.cd导线受到的安培力方向向左.故C错误:
由题意可知，cd导线所处的位置磁场方向发生改变，但同时自身电流方向也发生改变，由左手定则知cd
导线所受安培力方向不变.故D正确
综上所述本题答案是：D
14．（2018·浙江·高考真题）在城市建设施工中，经常需要确定地下金属管线的位置，如图所示，有一种
探测方法是，首先给金属长直管线通上电流，再用可以测量磁场强弱、方向的仪器进行以下操作：①用测
量仪在金属管线附近的水平地面上找到磁场的最强的某点，记为a；②在a点附近的地面上，找到与a点
磁感应强度相同的若干点，将这些点连成直线EF；③在地面上过a点垂直于EF的直线上，找到磁场方向
与地面夹角为45°的b、c两点，测得b、c两点距离为L，由此可确定金属管线（ ）
A．平行于EF，深度为
B．平行于EF，深度为L
C．垂直于EF，深度为
D．垂直于EF，深度为L【答案】A

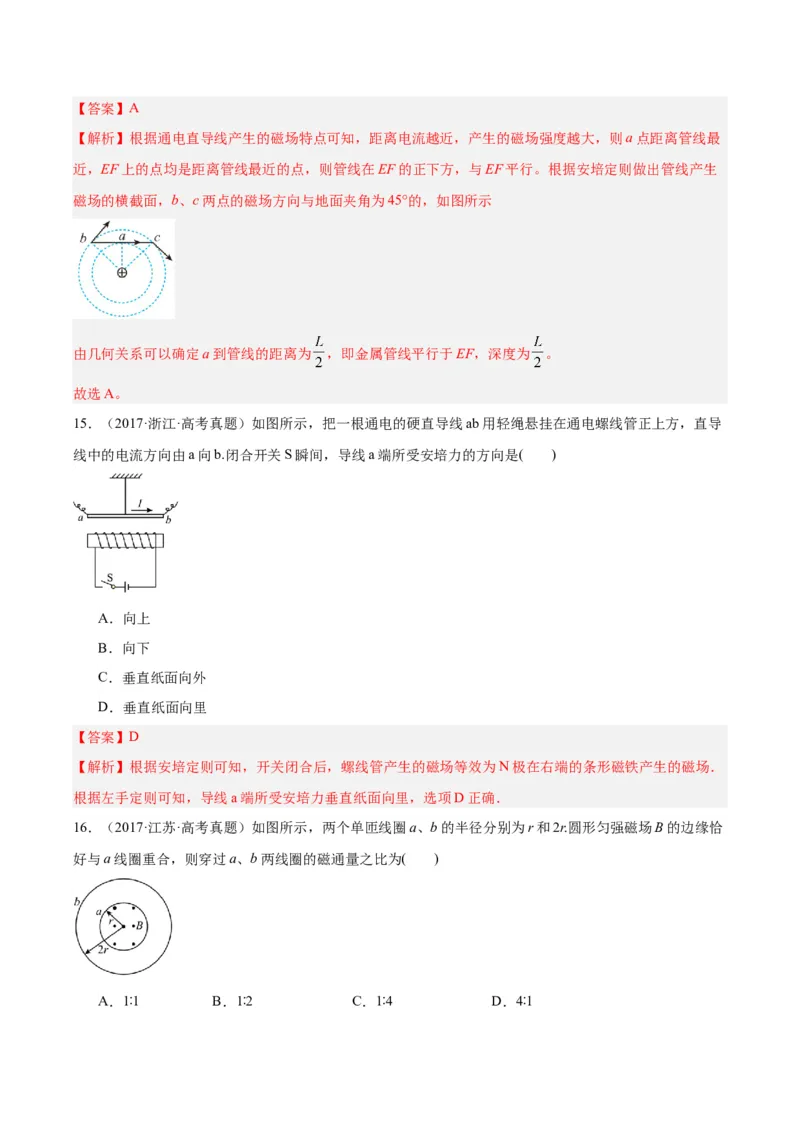

【解析】根据通电直导线产生的磁场特点可知，距离电流越近，产生的磁场强度越大，则a点距离管线最
近，EF上的点均是距离管线最近的点，则管线在EF的正下方，与EF平行。根据安培定则做出管线产生
磁场的横截面，b、c两点的磁场方向与地面夹角为45°的，如图所示
由几何关系可以确定a到管线的距离为 ，即金属管线平行于EF，深度为 。
故选A。
15．（2017·浙江·高考真题）如图所示，把一根通电的硬直导线ab用轻绳悬挂在通电螺线管正上方，直导
线中的电流方向由a向b.闭合开关S瞬间，导线a端所受安培力的方向是( )
A．向上
B．向下
C．垂直纸面向外
D．垂直纸面向里
【答案】D
【解析】根据安培定则可知，开关闭合后，螺线管产生的磁场等效为N极在右端的条形磁铁产生的磁场．
根据左手定则可知，导线a端所受安培力垂直纸面向里，选项D正确．
16．（2017·江苏·高考真题）如图所示，两个单匝线圈a、b的半径分别为r和2r.圆形匀强磁场B的边缘恰
好与a线圈重合，则穿过a、b两线圈的磁通量之比为( )
A．1∶1 B．1∶2 C．1∶4 D．4∶1【答案】A
【解析】根据磁通量的定义，当B垂直于S时，穿过线圈的磁通量为Ф=BS，其中S为有磁感线
穿过区域的面积，所以图中a、b两线圈的磁通量相等，所以A正确；BCD错误．
【名师点睛】本题主要注意磁通量的计算公式中S的含义，它指的是有磁感线穿过区域的垂
直面积．

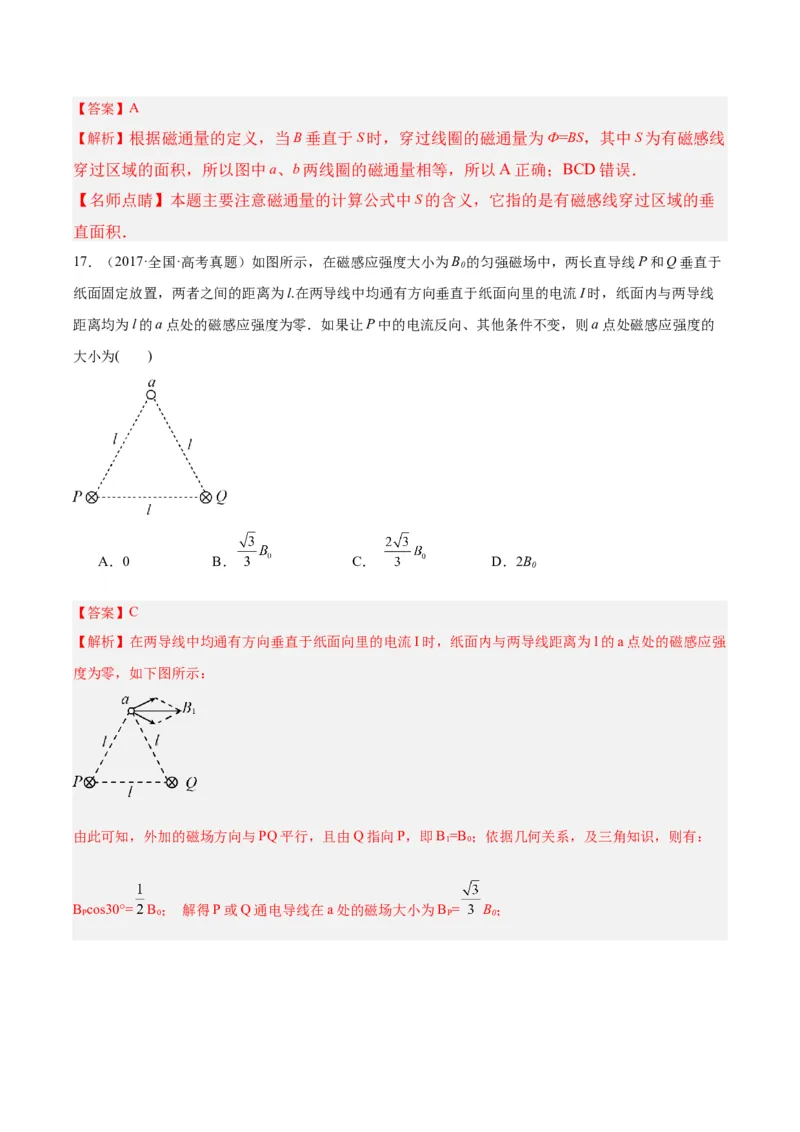

17．（2017·全国·高考真题）如图所示，在磁感应强度大小为B 的匀强磁场中，两长直导线P和Q垂直于
0
纸面固定放置，两者之间的距离为l.在两导线中均通有方向垂直于纸面向里的电流I时，纸面内与两导线
距离均为l的a点处的磁感应强度为零．如果让P中的电流反向、其他条件不变，则a点处磁感应强度的
大小为( )
A．0 B． C． D．2B
0
【答案】C
【解析】在两导线中均通有方向垂直于纸面向里的电流I时，纸面内与两导线距离为l的a点处的磁感应强
度为零，如下图所示：
由此可知，外加的磁场方向与PQ平行，且由Q指向P，即B =B ；依据几何关系，及三角知识，则有：
1 0
B cos30°= B ； 解得P或Q通电导线在a处的磁场大小为B = B；

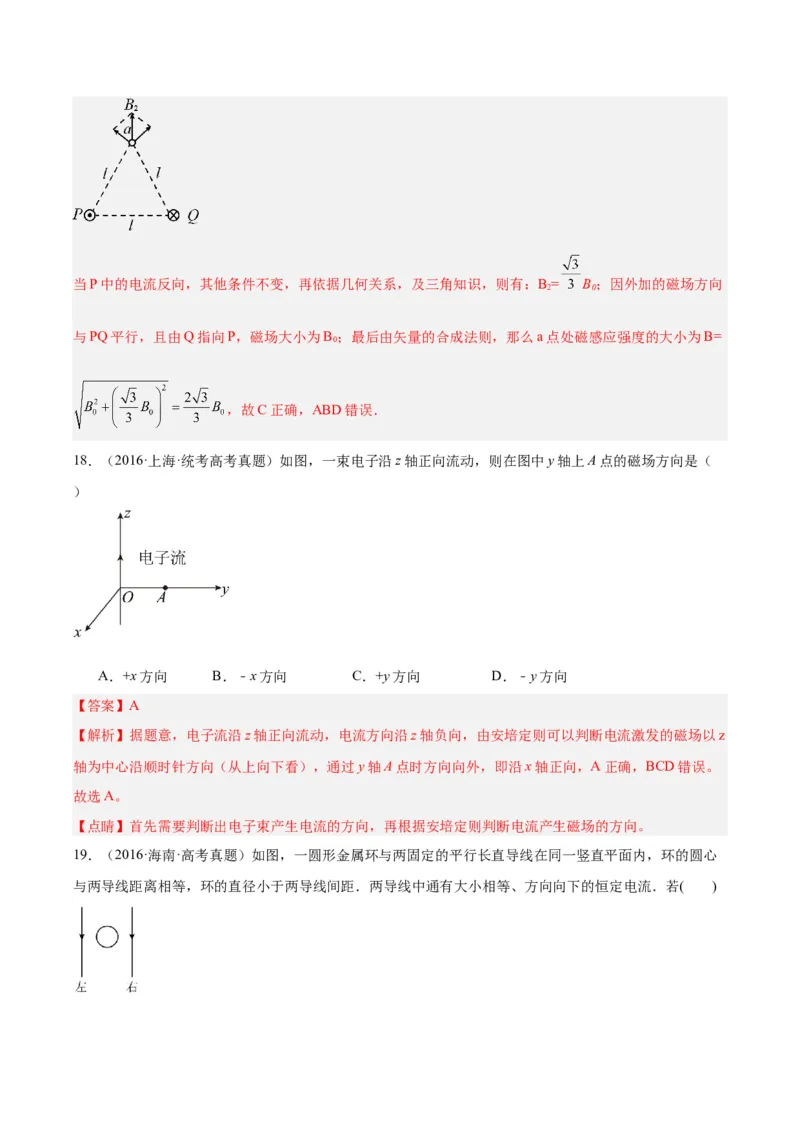

P 0 P 0当P中的电流反向，其他条件不变，再依据几何关系，及三角知识，则有：B = B；因外加的磁场方向
2 0
与PQ平行，且由Q指向P，磁场大小为B ；最后由矢量的合成法则，那么a点处磁感应强度的大小为B=
0
，故C正确，ABD错误．
18．（2016·上海·统考高考真题）如图，一束电子沿z轴正向流动，则在图中y轴上A点的磁场方向是（
）
A．+x方向 B．﹣x方向 C．+y方向 D．﹣y方向
【答案】A
【解析】据题意，电子流沿z轴正向流动，电流方向沿z轴负向，由安培定则可以判断电流激发的磁场以z
轴为中心沿顺时针方向（从上向下看），通过y轴A点时方向向外，即沿x轴正向，A正确，BCD错误。
故选A。
【点睛】首先需要判断出电子束产生电流的方向，再根据安培定则判断电流产生磁场的方向。
19．（2016·海南·高考真题）如图，一圆形金属环与两固定的平行长直导线在同一竖直平面内，环的圆心

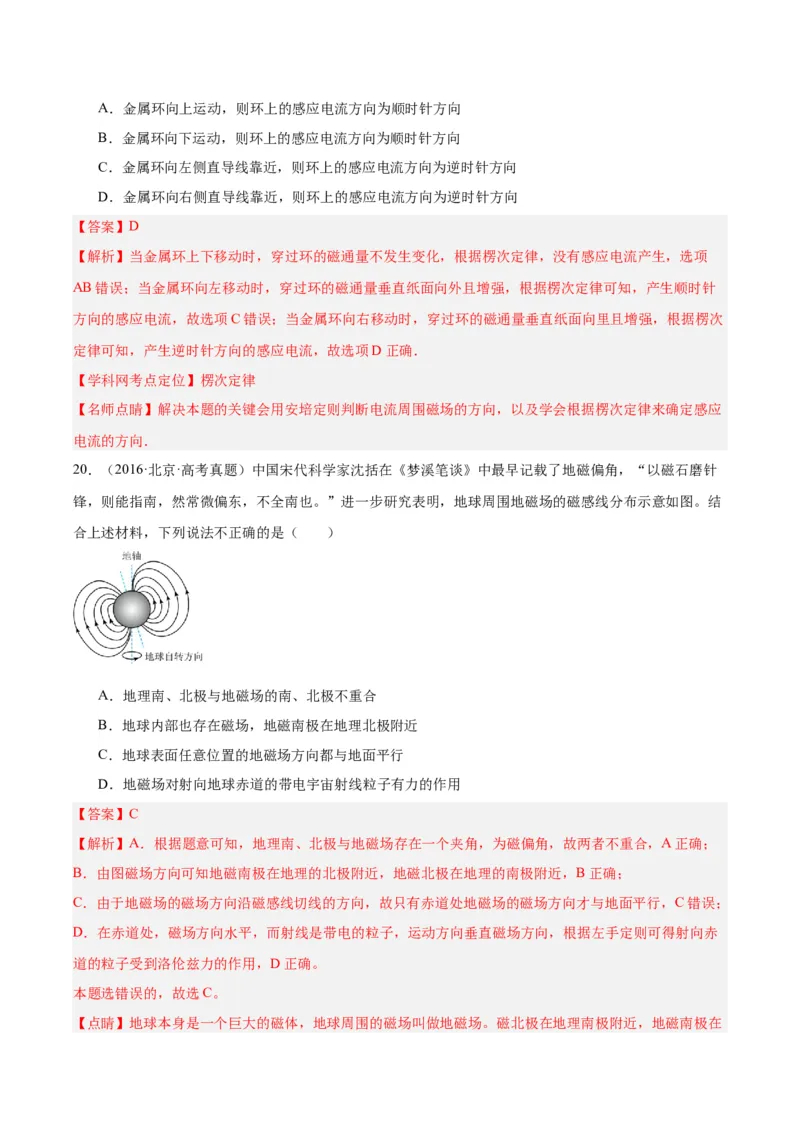

与两导线距离相等，环的直径小于两导线间距．两导线中通有大小相等、方向向下的恒定电流．若( )A．金属环向上运动，则环上的感应电流方向为顺时针方向
B．金属环向下运动，则环上的感应电流方向为顺时针方向
C．金属环向左侧直导线靠近，则环上的感应电流方向为逆时针方向
D．金属环向右侧直导线靠近，则环上的感应电流方向为逆时针方向
【答案】D
【解析】当金属环上下移动时，穿过环的磁通量不发生变化，根据楞次定律，没有感应电流产生，选项
AB错误；当金属环向左移动时，穿过环的磁通量垂直纸面向外且增强，根据楞次定律可知，产生顺时针
方向的感应电流，故选项C错误；当金属环向右移动时，穿过环的磁通量垂直纸面向里且增强，根据楞次
定律可知，产生逆时针方向的感应电流，故选项D正确．
【学科网考点定位】楞次定律
【名师点睛】解决本题的关键会用安培定则判断电流周围磁场的方向，以及学会根据楞次定律来确定感应
电流的方向．
20．（2016·北京·高考真题）中国宋代科学家沈括在《梦溪笔谈》中最早记载了地磁偏角，“以磁石磨针
锋，则能指南，然常微偏东，不全南也。”进一步研究表明，地球周围地磁场的磁感线分布示意如图。结
合上述材料，下列说法不正确的是（ ）
A．地理南、北极与地磁场的南、北极不重合
B．地球内部也存在磁场，地磁南极在地理北极附近
C．地球表面任意位置的地磁场方向都与地面平行
D．地磁场对射向地球赤道的带电宇宙射线粒子有力的作用
【答案】C
【解析】A．根据题意可知，地理南、北极与地磁场存在一个夹角，为磁偏角，故两者不重合，A正确；
B．由图磁场方向可知地磁南极在地理的北极附近，地磁北极在地理的南极附近，B正确；
C．由于地磁场的磁场方向沿磁感线切线的方向，故只有赤道处地磁场的磁场方向才与地面平行，C错误；
D．在赤道处，磁场方向水平，而射线是带电的粒子，运动方向垂直磁场方向，根据左手定则可得射向赤
道的粒子受到洛伦兹力的作用，D正确。
本题选错误的，故选C。
【点睛】地球本身是一个巨大的磁体，地球周围的磁场叫做地磁场。磁北极在地理南极附近，地磁南极在地理北极附近，所以地磁场的方向是从地磁北极到地磁南极。
二、多选题

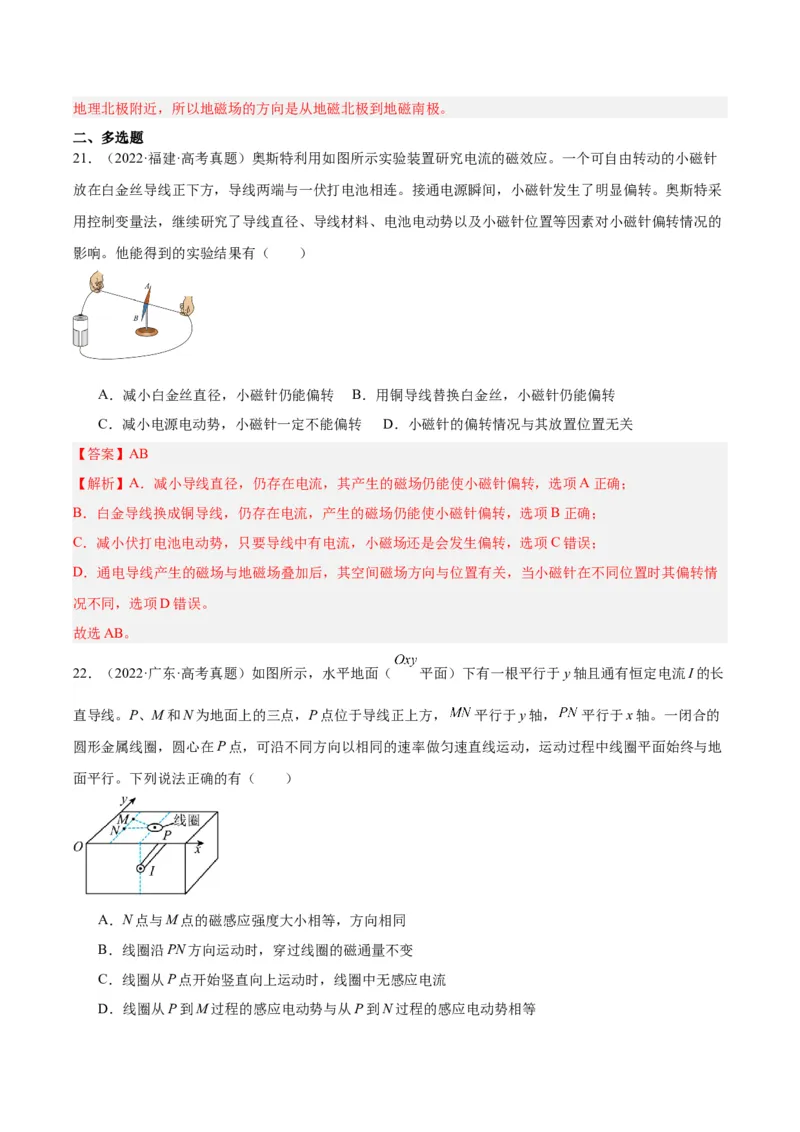

21．（2022·福建·高考真题）奥斯特利用如图所示实验装置研究电流的磁效应。一个可自由转动的小磁针
放在白金丝导线正下方，导线两端与一伏打电池相连。接通电源瞬间，小磁针发生了明显偏转。奥斯特采
用控制变量法，继续研究了导线直径、导线材料、电池电动势以及小磁针位置等因素对小磁针偏转情况的
影响。他能得到的实验结果有（ ）
A．减小白金丝直径，小磁针仍能偏转 B．用铜导线替换白金丝，小磁针仍能偏转
C．减小电源电动势，小磁针一定不能偏转 D．小磁针的偏转情况与其放置位置无关
【答案】AB
【解析】A．减小导线直径，仍存在电流，其产生的磁场仍能使小磁针偏转，选项A正确；
B．白金导线换成铜导线，仍存在电流，产生的磁场仍能使小磁针偏转，选项B正确；
C．减小伏打电池电动势，只要导线中有电流，小磁场还是会发生偏转，选项C错误；
D．通电导线产生的磁场与地磁场叠加后，其空间磁场方向与位置有关，当小磁针在不同位置时其偏转情
况不同，选项D错误。
故选AB。
22．（2022·广东·高考真题）如图所示，水平地面（ 平面）下有一根平行于y轴且通有恒定电流I的长
直导线。P、M和N为地面上的三点，P点位于导线正上方， 平行于y轴， 平行于x轴。一闭合的
圆形金属线圈，圆心在P点，可沿不同方向以相同的速率做匀速直线运动，运动过程中线圈平面始终与地
面平行。下列说法正确的有（ ）
A．N点与M点的磁感应强度大小相等，方向相同
B．线圈沿PN方向运动时，穿过线圈的磁通量不变
C．线圈从P点开始竖直向上运动时，线圈中无感应电流
D．线圈从P到M过程的感应电动势与从P到N过程的感应电动势相等【答案】AC
【解析】A．依题意，M、N两点连线与长直导线平行、两点与长直导线的距离相同，根据右手螺旋定则
可知，通电长直导线在M、N两点产生的磁感应强度大小相等，方向相同，故A正确；
B．根据右手螺旋定则，线圈在P点时，磁感线穿进与穿出在线圈中对称，磁通量为零；在向N点平移过
程中，磁感线穿进与穿出线圈不再对称，线圈的磁通量会发生变化，故B错误；
C．根据右手螺旋定则，线圈从P点竖直向上运动过程中，磁感线穿进与穿出线圈对称，线圈的磁通量始
终为零，没有发生变化，线圈无感应电流，故C正确；
D．线圈从P点到M点与从P点到N点，线圈的磁通量变化量相同，依题意P点到M点所用时间较从P点
到N点时间长，根据法拉第电磁感应定律，则两次的感应电动势不相等，故D错误。
故选AC。

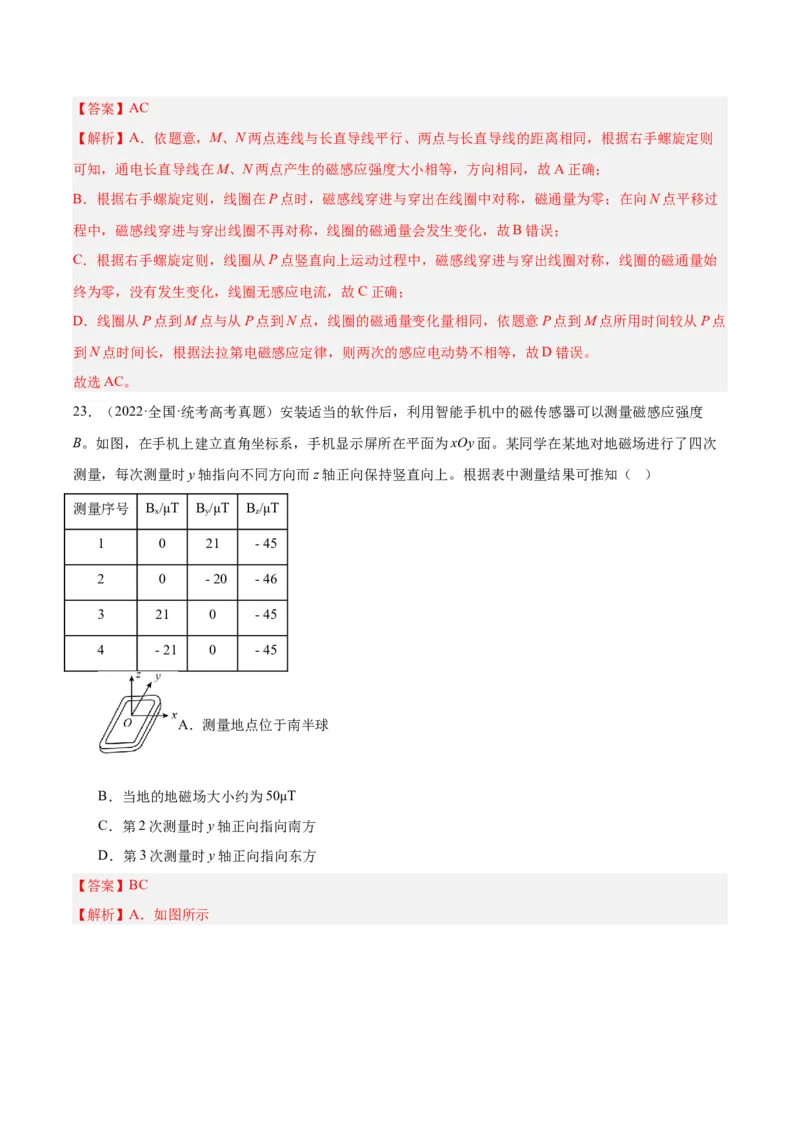

23．（2022·全国·统考高考真题）安装适当的软件后，利用智能手机中的磁传感器可以测量磁感应强度
B。如图，在手机上建立直角坐标系，手机显示屏所在平面为xOy面。某同学在某地对地磁场进行了四次
测量，每次测量时y轴指向不同方向而z轴正向保持竖直向上。根据表中测量结果可推知（ ）
测量序号 B /μT B /μT B/μT
x y z
1 0 21 - 45
2 0 - 20 - 46
3 21 0 - 45
4 - 21 0 - 45
A．测量地点位于南半球
B．当地的地磁场大小约为50μT
C．第2次测量时y轴正向指向南方
D．第3次测量时y轴正向指向东方
【答案】BC

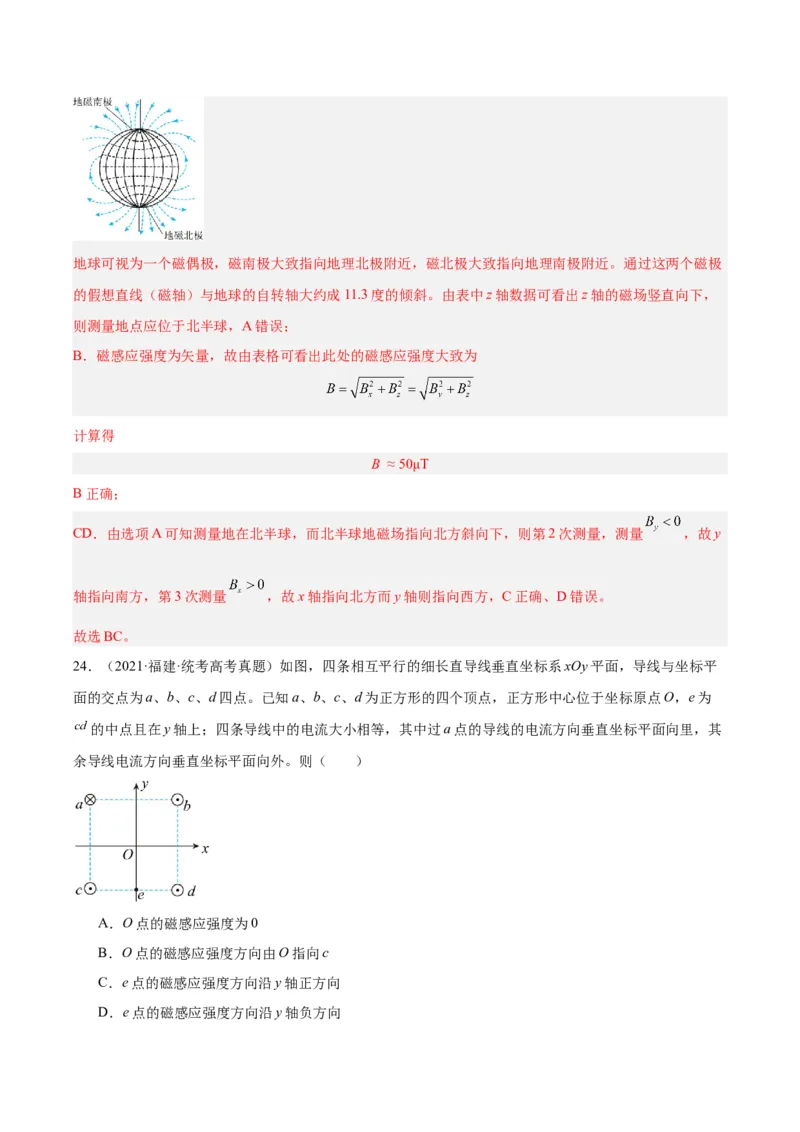

【解析】A．如图所示地球可视为一个磁偶极，磁南极大致指向地理北极附近，磁北极大致指向地理南极附近。通过这两个磁极
的假想直线（磁轴）与地球的自转轴大约成11.3度的倾斜。由表中z轴数据可看出z轴的磁场竖直向下，
则测量地点应位于北半球，A错误；
B．磁感应强度为矢量，故由表格可看出此处的磁感应强度大致为
计算得
B ≈ 50μT
B正确；
CD．由选项A可知测量地在北半球，而北半球地磁场指向北方斜向下，则第2次测量，测量 ，故y
轴指向南方，第3次测量 ，故x轴指向北方而y轴则指向西方，C正确、D错误。
故选BC。
24．（2021·福建·统考高考真题）如图，四条相互平行的细长直导线垂直坐标系xOy平面，导线与坐标平
面的交点为a、b、c、d四点。已知a、b、c、d为正方形的四个顶点，正方形中心位于坐标原点O，e为
的中点且在y轴上；四条导线中的电流大小相等，其中过a点的导线的电流方向垂直坐标平面向里，其
余导线电流方向垂直坐标平面向外。则（ ）
A．O点的磁感应强度为0
B．O点的磁感应强度方向由O指向c
C．e点的磁感应强度方向沿y轴正方向
D．e点的磁感应强度方向沿y轴负方向【答案】BD

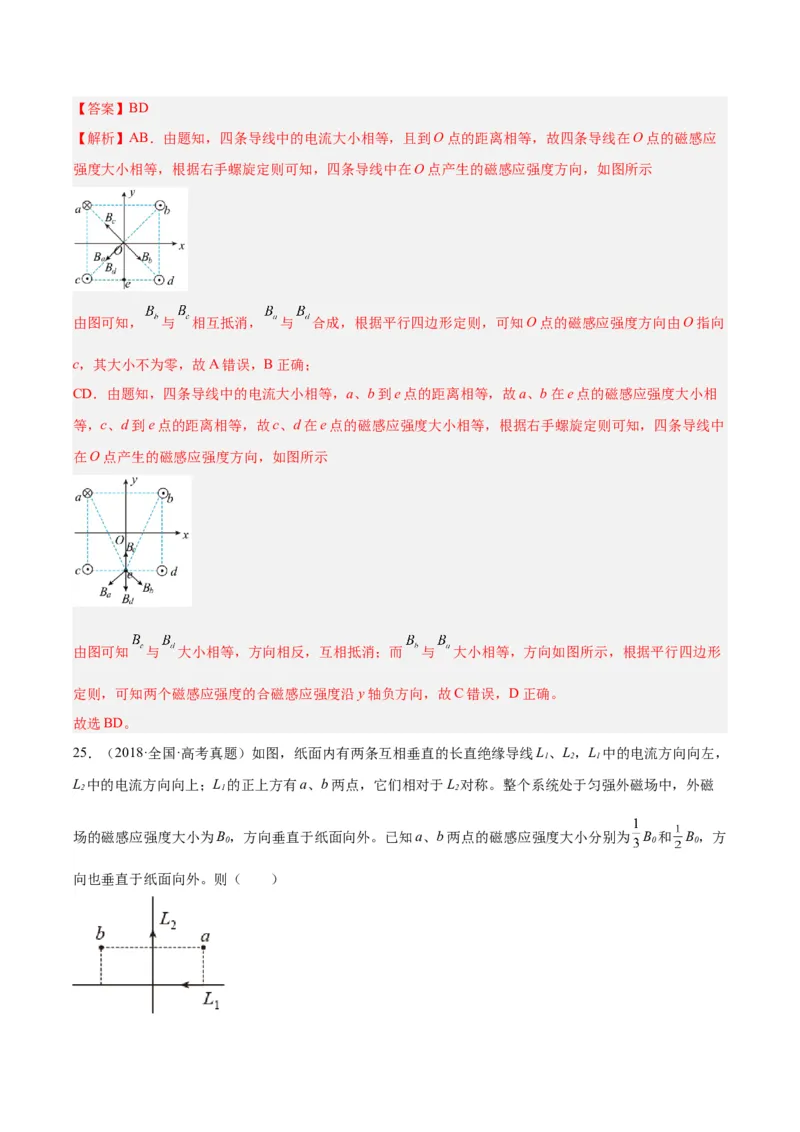

【解析】AB．由题知，四条导线中的电流大小相等，且到O点的距离相等，故四条导线在O点的磁感应
强度大小相等，根据右手螺旋定则可知，四条导线中在O点产生的磁感应强度方向，如图所示
由图可知， 与 相互抵消， 与 合成，根据平行四边形定则，可知O点的磁感应强度方向由O指向
c，其大小不为零，故A错误，B正确；
CD．由题知，四条导线中的电流大小相等，a、b到e点的距离相等，故a、b在e点的磁感应强度大小相
等，c、d到e点的距离相等，故c、d在e点的磁感应强度大小相等，根据右手螺旋定则可知，四条导线中
在O点产生的磁感应强度方向，如图所示
由图可知 与 大小相等，方向相反，互相抵消；而 与 大小相等，方向如图所示，根据平行四边形
定则，可知两个磁感应强度的合磁感应强度沿y轴负方向，故C错误，D正确。
故选BD。
25．（2018·全国·高考真题）如图，纸面内有两条互相垂直的长直绝缘导线L、L，L 中的电流方向向左，
1 2 1
L 中的电流方向向上；L 的正上方有a、b两点，它们相对于L 对称。整个系统处于匀强外磁场中，外磁
2 1 2
场的磁感应强度大小为B，方向垂直于纸面向外。已知a、b两点的磁感应强度大小分别为 B 和 B，方
0 0 0

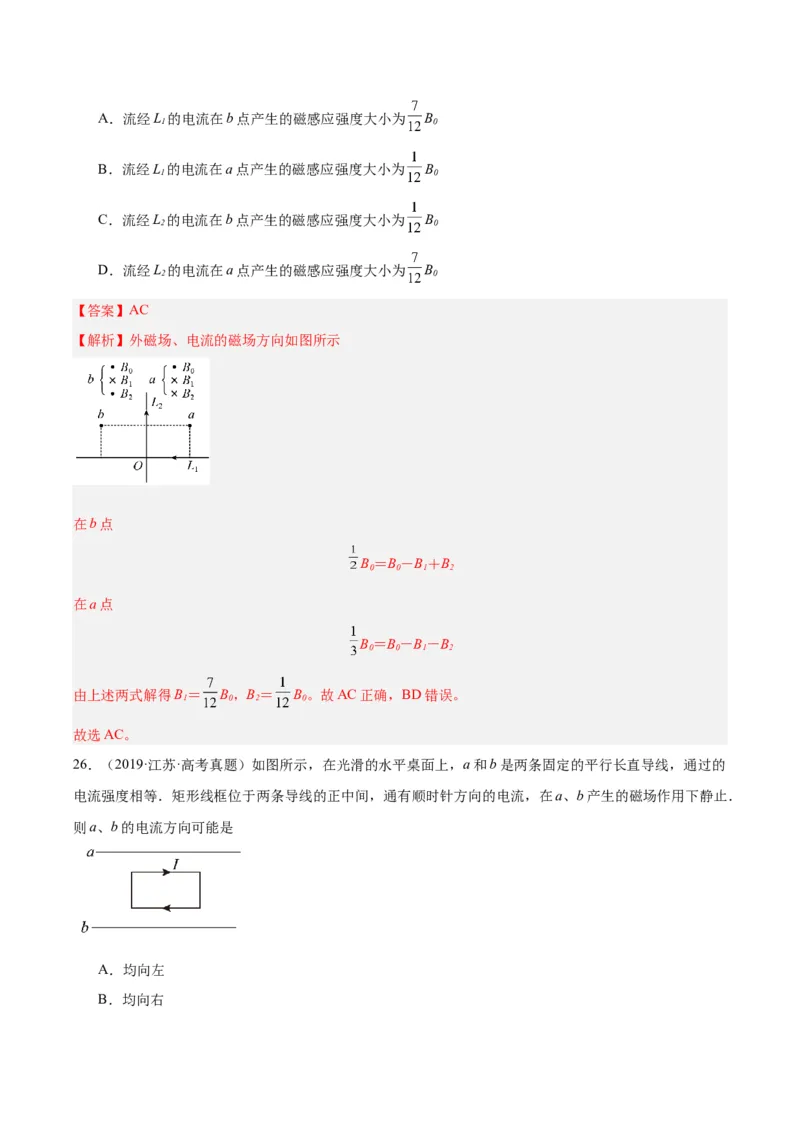

向也垂直于纸面向外。则（ ）A．流经L 的电流在b点产生的磁感应强度大小为 B
1 0
B．流经L 的电流在a点产生的磁感应强度大小为 B
1 0
C．流经L 的电流在b点产生的磁感应强度大小为 B
2 0
D．流经L 的电流在a点产生的磁感应强度大小为 B
2 0
【答案】AC
【解析】外磁场、电流的磁场方向如图所示
在b点
B＝B－B＋B
0 0 1 2
在a点
B＝B－B－B
0 0 1 2
由上述两式解得B＝ B，B＝ B。故AC正确，BD错误。
1 0 2 0
故选AC。
26．（2019·江苏·高考真题）如图所示，在光滑的水平桌面上，a和b是两条固定的平行长直导线，通过的
电流强度相等．矩形线框位于两条导线的正中间，通有顺时针方向的电流，在a、b产生的磁场作用下静止．
则a、b的电流方向可能是
A．均向左

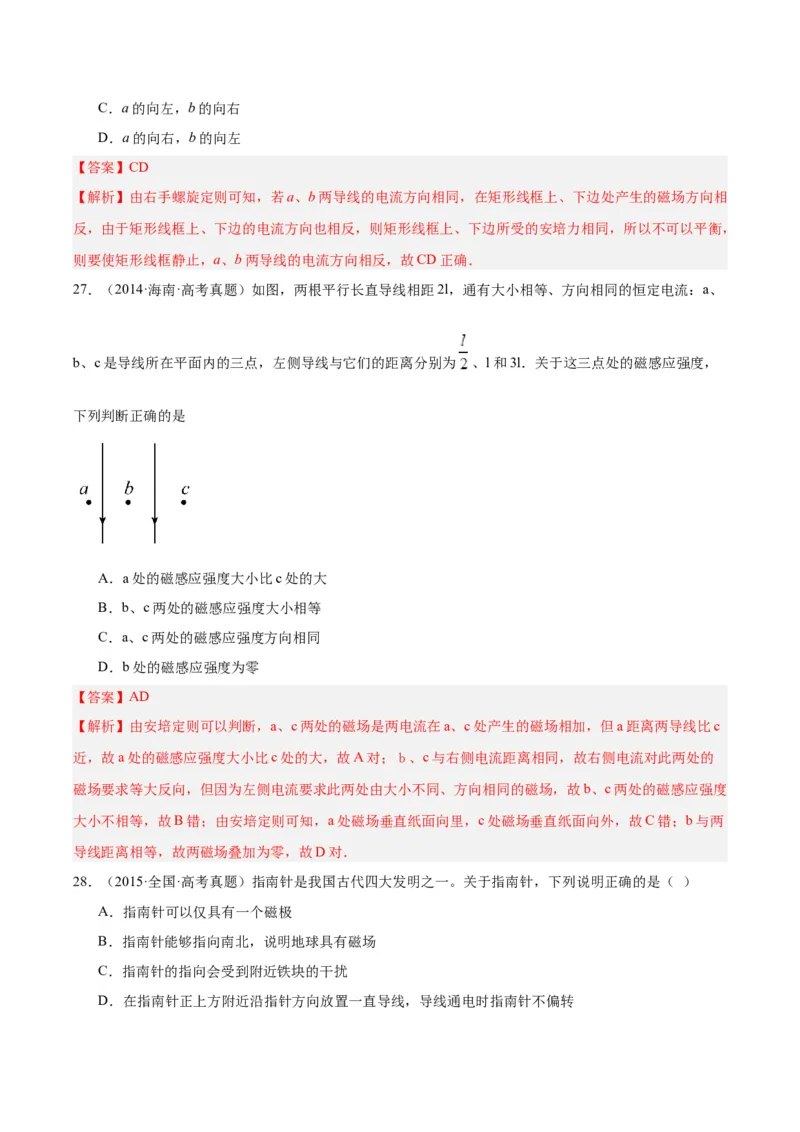

B．均向右C．a的向左，b的向右
D．a的向右，b的向左
【答案】CD
【解析】由右手螺旋定则可知，若a、b两导线的电流方向相同，在矩形线框上、下边处产生的磁场方向相
反，由于矩形线框上、下边的电流方向也相反，则矩形线框上、下边所受的安培力相同，所以不可以平衡，
则要使矩形线框静止，a、b两导线的电流方向相反，故CD正确．
27．（2014·海南·高考真题）如图，两根平行长直导线相距2l，通有大小相等、方向相同的恒定电流：a、
b、c是导线所在平面内的三点，左侧导线与它们的距离分别为 、l和3l．关于这三点处的磁感应强度，
下列判断正确的是
A．a处的磁感应强度大小比c处的大
B．b、c两处的磁感应强度大小相等
C．a、c两处的磁感应强度方向相同
D．b处的磁感应强度为零
【答案】AD
【解析】由安培定则可以判断，a、c两处的磁场是两电流在a、c处产生的磁场相加，但a距离两导线比c
近，故a处的磁感应强度大小比c处的大，故A对；ｂ、c与右侧电流距离相同，故右侧电流对此两处的
磁场要求等大反向，但因为左侧电流要求此两处由大小不同、方向相同的磁场，故b、c两处的磁感应强度
大小不相等，故B错；由安培定则可知，a处磁场垂直纸面向里，c处磁场垂直纸面向外，故C错；b与两
导线距离相等，故两磁场叠加为零，故D对．
28．（2015·全国·高考真题）指南针是我国古代四大发明之一。关于指南针，下列说明正确的是（ ）
A．指南针可以仅具有一个磁极
B．指南针能够指向南北，说明地球具有磁场
C．指南针的指向会受到附近铁块的干扰
D．在指南针正上方附近沿指针方向放置一直导线，导线通电时指南针不偏转【答案】BC
【解析】A．指南针不可以仅具有一个磁极，故A错误；
B．指南针能够指向南北，说明地球具有磁场，故B正确；
C．当附近的铁块磁化时，指南针的指向会受到附近铁块的干扰，故C正确；
D．根据安培定则，在指南针正上方附近沿指针方向放置一直导线，导线通电时会产生磁场，指南针会偏
转，故D错误。
故选BC。

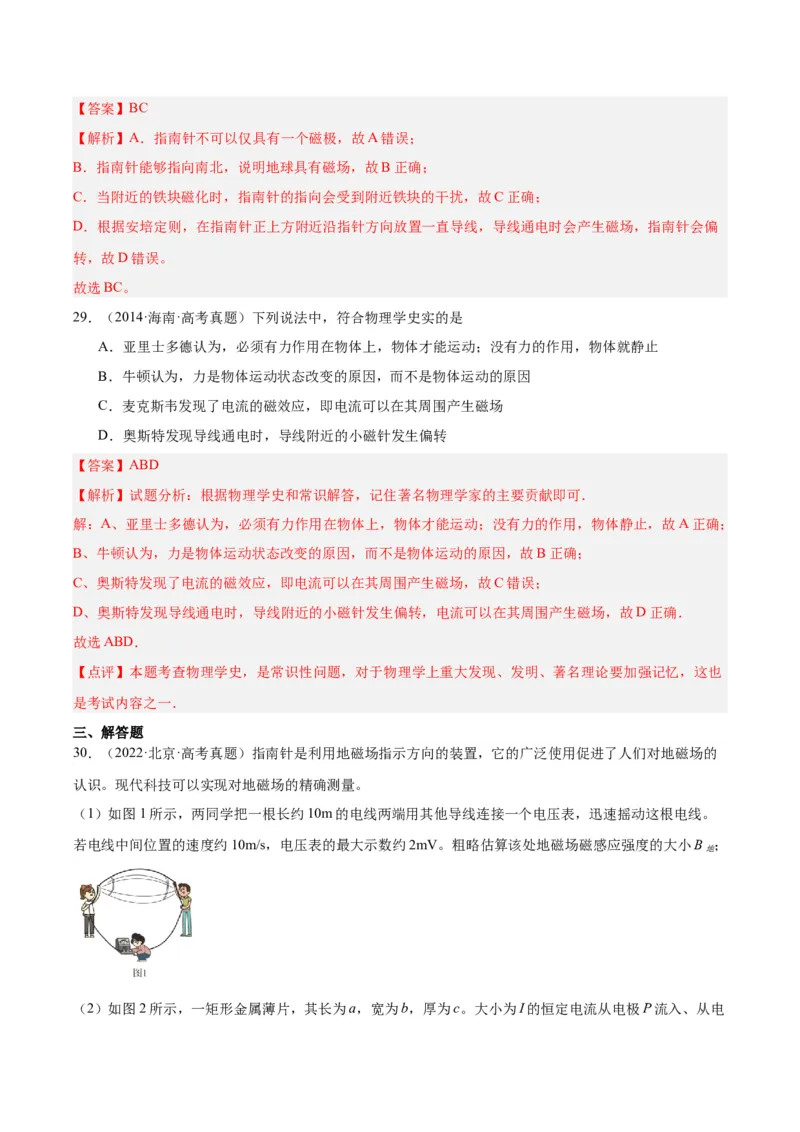

29．（2014·海南·高考真题）下列说法中，符合物理学史实的是
A．亚里士多德认为，必须有力作用在物体上，物体才能运动；没有力的作用，物体就静止
B．牛顿认为，力是物体运动状态改变的原因，而不是物体运动的原因
C．麦克斯韦发现了电流的磁效应，即电流可以在其周围产生磁场
D．奥斯特发现导线通电时，导线附近的小磁针发生偏转
【答案】ABD
【解析】试题分析：根据物理学史和常识解答，记住著名物理学家的主要贡献即可．
解：A、亚里士多德认为，必须有力作用在物体上，物体才能运动；没有力的作用，物体静止，故A正确；
B、牛顿认为，力是物体运动状态改变的原因，而不是物体运动的原因，故B正确；
C、奥斯特发现了电流的磁效应，即电流可以在其周围产生磁场，故C错误；
D、奥斯特发现导线通电时，导线附近的小磁针发生偏转，电流可以在其周围产生磁场，故D正确．
故选ABD．
【点评】本题考查物理学史，是常识性问题，对于物理学上重大发现、发明、著名理论要加强记忆，这也
是考试内容之一．
三、解答题
30．（2022·北京·高考真题）指南针是利用地磁场指示方向的装置，它的广泛使用促进了人们对地磁场的
认识。现代科技可以实现对地磁场的精确测量。
（1）如图1所示，两同学把一根长约10m的电线两端用其他导线连接一个电压表，迅速摇动这根电线。
若电线中间位置的速度约10m/s，电压表的最大示数约2mV。粗略估算该处地磁场磁感应强度的大小B ；
地

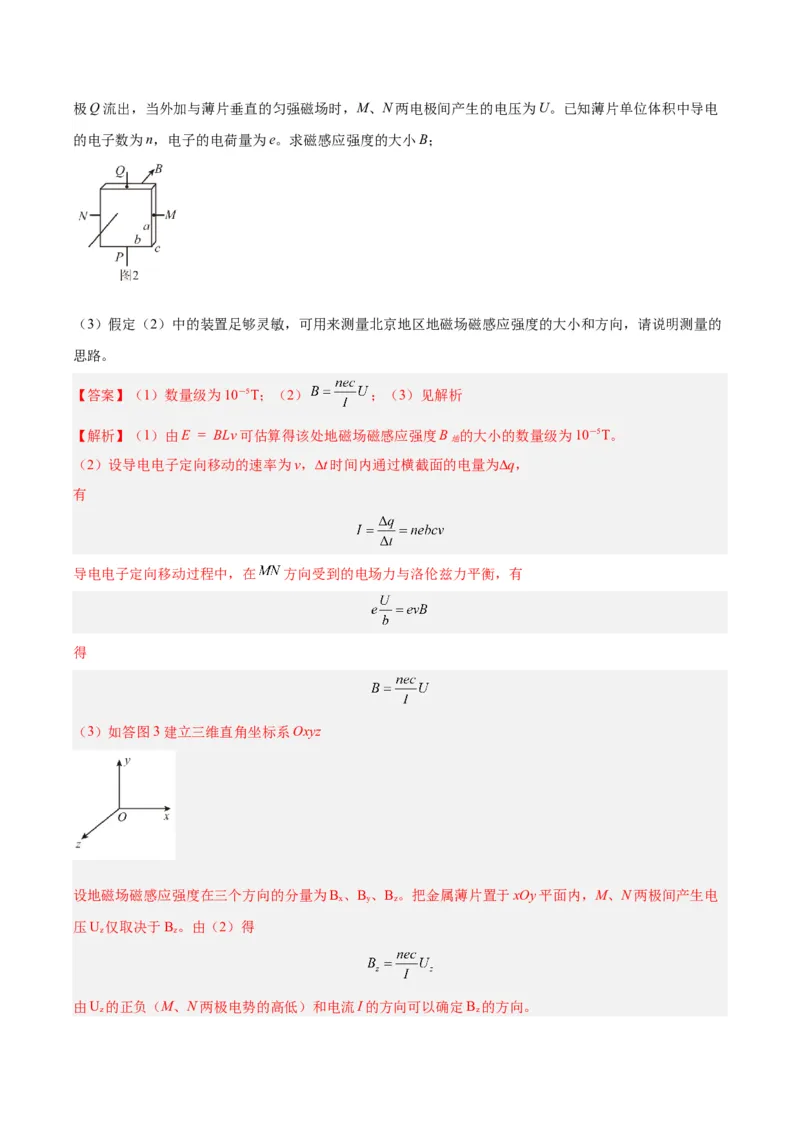

（2）如图2所示，一矩形金属薄片，其长为a，宽为b，厚为c。大小为I的恒定电流从电极P流入、从电极Q流出，当外加与薄片垂直的匀强磁场时，M、N两电极间产生的电压为U。已知薄片单位体积中导电
的电子数为n，电子的电荷量为e。求磁感应强度的大小B；
（3）假定（2）中的装置足够灵敏，可用来测量北京地区地磁场磁感应强度的大小和方向，请说明测量的
思路。
【答案】（1）数量级为10－5T；（2） ；（3）见解析
【解析】（1）由E = BLv可估算得该处地磁场磁感应强度B 的大小的数量级为10－5T。
地
（2）设导电电子定向移动的速率为v，t时间内通过横截面的电量为q，
有
导电电子定向移动过程中，在 方向受到的电场力与洛伦兹力平衡，有
得
（3）如答图3建立三维直角坐标系Oxyz
设地磁场磁感应强度在三个方向的分量为B 、B 、B。把金属薄片置于xOy平面内，M、N两极间产生电
x y z
压U 仅取决于B。由（2）得
z z
由U 的正负（M、N两极电势的高低）和电流I的方向可以确定B 的方向。
z z同理，把金属薄片置于xOz平面内，可得B 的大小和方向；把金属薄片置于yOz平面内，可得B 的大小
y x
和方向，则地磁场的磁感应强度的大小为
根据B 、B 、B 的大小和方向可确定此处地磁场的磁感应强度的方向。
x y z
31．（2018·浙江·高考真题）所图所示，匝数N=100、截面积s=1.0×10-2m2、电阻r=0.15Ω的线圈内有方向
垂直于线圈平面向上的随时间均匀增加的匀强磁场B，其变化率k=0.80T/s．线圈通过开关S连接两根相互
1
平行、间距d=0.20m的竖直导轨，下端连接阻值R=0.50Ω的电阻．一根阻值也为0.50Ω、质量m=1.0×10-
2kg的导体棒ab搁置在等高的挡条上．在竖直导轨间的区域仅有垂直纸面的不随时间变化的匀强磁场B．
2
接通开关S后，棒对挡条的压力恰好为零．假设棒始终与导轨垂直，且与导轨接触良好，不计摩擦阻力和
导轨电阻．
（1）求磁感应强度B 的大小，并指出磁场方向；
2
（2）断开开关S后撤去挡条，棒开始下滑，经t=0.25s后下降了h=0.29m，求此过程棒上产生的热量．
【答案】（1）0.50T，垂直纸面向外（2）
【解析】（1）线圈的感应电动势为
流过导体棒的电流
导体棒对挡条的压力为零，有 或 ，解得 ，
因为安培力向上，棒中电流向左，根据左手定则可知磁场方向垂直纸面向外
（2）根据动量定律 ， ，解得
ab棒产生的热量 ，解得四、填空题

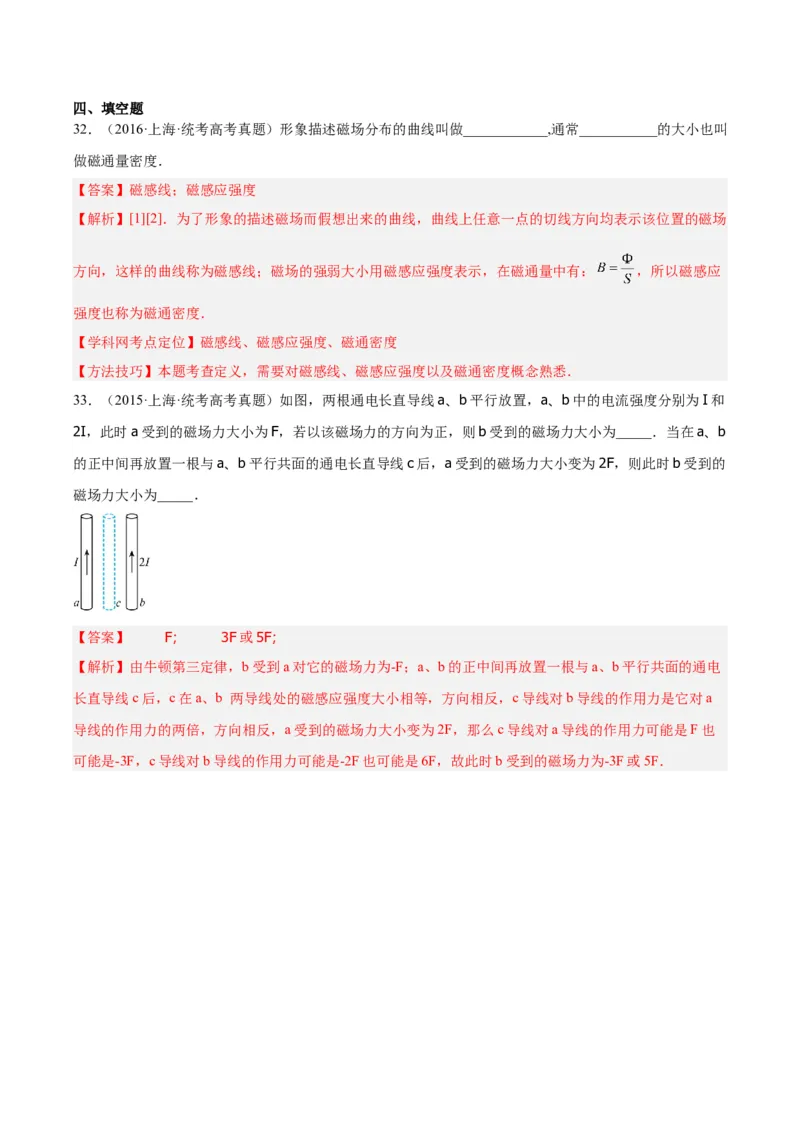

32．（2016·上海·统考高考真题）形象描述磁场分布的曲线叫做____________,通常___________的大小也叫
做磁通量密度．
【答案】磁感线；磁感应强度
【解析】[1][2]．为了形象的描述磁场而假想出来的曲线，曲线上任意一点的切线方向均表示该位置的磁场
方向，这样的曲线称为磁感线；磁场的强弱大小用磁感应强度表示，在磁通量中有： ，所以磁感应
强度也称为磁通密度．
【学科网考点定位】磁感线、磁感应强度、磁通密度
【方法技巧】本题考查定义，需要对磁感线、磁感应强度以及磁通密度概念熟悉．
33．（2015·上海·统考高考真题）如图，两根通电长直导线a、b平行放置，a、b中的电流强度分别为I和
2I，此时a受到的磁场力大小为F，若以该磁场力的方向为正，则b受到的磁场力大小为_____．当在a、b
的正中间再放置一根与a、b平行共面的通电长直导线c后，a受到的磁场力大小变为2F，则此时b受到的
磁场力大小为_____．
【答案】 F； 3F或5F；
【解析】由牛顿第三定律，b受到a对它的磁场力为-F；a、b的正中间再放置一根与a、b平行共面的通电
长直导线c后，c在a、b 两导线处的磁感应强度大小相等，方向相反，c导线对b导线的作用力是它对a
导线的作用力的两倍，方向相反，a受到的磁场力大小变为2F，那么c导线对a导线的作用力可能是F也
可能是-3F，c导线对b导线的作用力可能是-2F也可能是6F，故此时b受到的磁场力为-3F或5F．
