2025环球网校一级建造师《矿业工程管理与实务》考点精讲-第22讲
13.3 矿业工程施工质量检验验收
13.3.1 矿业工程施工质量检验验收基本要求
1.矿业工程质量检查验收的检验批单元
1）检验批的概念
根据《建筑工程施工质量验收统一标准》GB50300—2013，检验批是按同一生产条件或按规定的
方式汇总起来供检验用的，由一定数量样本组成的检验体。„„„
2）检验批的划分
《建筑工程施工质量验收统一标准》GB50300—2013 规定，各分项工程可根据与施工方式一致且
便于控制施工质量的原则，按工作班、结构关系或施工段划分为若干检验批；或者根据分项工程中的
施工循环、质量控制或专业验收需要等原则来划分。
露天煤矿、冶金等矿山工程质量验收规范规定，分项工程可以由一个或若干工序检验批组成。规
范规定，检验批可根据施工及质量控制和验收的实际需要划分，如露天煤矿边坡治理中的注浆加固分
项工程可以将每注浆孔的施工质量作为一个检验批的验收内容。

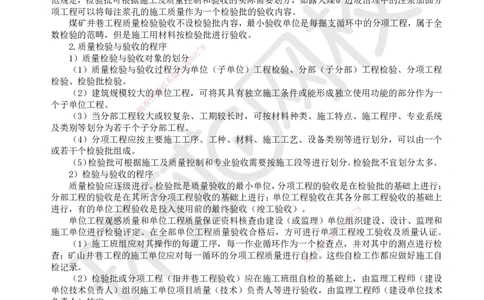

煤矿井巷工程质量检验验收不设检验批内容，最小验收单位是每掘支循环中的分项工程，属于全
数检验的范畴，但是施工用材料按检验批进行验收。
2.质量检验与验收的程序 8
7
1
1）质量检验与验收对象的划分4 9
8
3
（1）质量检验与验收过程分信为单位（子单位）工程检验、分部（子分部）工程检验、分项工程
微
检验、检验批检验。 系
联
（2）建筑规模较大的题单位工程，可将其具有独立施工条件或能形成独立使用功能的部分作为一
押
个子单位工程。 准
精
（3）当分部工程较大或较复杂、工期较长时，可按材料种类、施工特点、施工程序、专业系统
及类别等划分为若干个子分部工程。
（4）分项工程应按主要施工工序、工种、材料、施工工艺、设备类别等进行划分，可以由一个
或若干个检验批组成。
（5）检验批可根据施工及质量控制和专业验收需要按施工段等进行划分。检验批不宜划分太多。
2）检验与验收的程序
质量检验应逐级进行。检验批是质量验收的最小单位，分项工程的验收是在检验批的基础上进行；
分部工程的验收是在其所含分项工程验收的基础上进行；单位工程验收在其各分部工程验收的基础上
进行，有的单位工程验收是投入使用前的最终验收（竣工验收）。 8
7
1
9
单位工程观感质量和单位工程质量保证资料核查由建设（或监理）单位4组织建设、设计、监理和
8
3
信
施工单位进行检验评定。在全部单位工程质量验收合格后，方可进行单项工程竣工验收及质量认证。
微
系
（1）施工班组应对其操作的每道工序，每一作业循环作为一个检查点，并对其中的测点进行检
联
一
查；矿山井巷工程的施工单位应对每一循环的分项工程质量进行自检。这些自检工作都应做好施工自
唯
检记录。
（2）检验批或分项工程（指井巷工程验收）应在施工班组自检的基础上，由监理工程师（建设
单位技术负责人）组织施工单位项目质量（技术）负责人等进行验收，由监理工程师（建设单位技术
负责人）核定。
（3）分部工程应由总监理工程师（建设单位项目负责人）组织施工单位项目负责人和技术、质
量负责人等进行验收，建设单位项目负责人核定。分部工程含地基与基础、主体结构的，勘察和设计
单位工程项目负责人还应参加相关分部工程检验。
（4）单位工程完工后，施工单位应自行组织相关的人员进行自检，根据需要，自检可分为基层
自检、项目自检和公司（或分部门）预验三个层次，最终向建设单位提交工程竣工报告。建设单位收
到工程竣工报告后，应由建设单位项目负责人组织施工（含分包单位）、设计、监理等单位（项目）
负责人等进行验收。
（5）单位工程竣工验收合格后，建设单位应在规定时间内向有关部门报告备案，并应向质量监
督部门或工程质量监督机构申请质量认证，由质量监督部门或工程质量监督机构组织工程质量认证。
井巷工程不经单位工程质量认证，不得进行工程竣工结（决）算及投入使用。
（6）施工质量验收要求
扫码关注更多内容
第 1 页 共 9 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
„„..
工程质量验收均应在施工单位自行检查评定的基础上进行。
检验批（或井巷工程的分项工程）的质量应按主控项目和一般项目验收。
隐蔽工程在隐蔽前应由施工单位通知有关单位进行验收，隐蔽工程质量检验评定，应以有建设单
位（含监理）和施工单位双方签字的工程质量检查记录为依据。
„„„„.
3.质量验收合格要求
1）工程验收最小单位（检验批或分项工程）的合格要求
（1）主控项目和一般项目经抽检合格。
（2）具有完整的施工操作依据、质量检查记录等两项。
（3）抽检项目的合格要求
施工内容不同，抽检项目的合格要求不同。

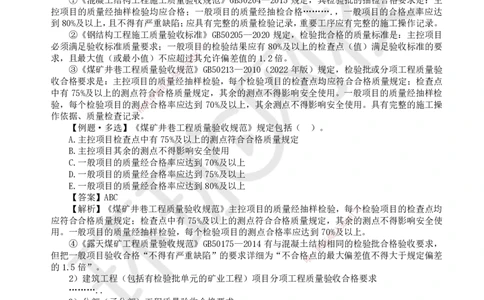

①《混凝土结构工程施工质量验收规范》GB50204—2015 规定，其检验批的抽检合格要求是：主
控项目的质量经抽样检验均应合格；一般项目的质量经抽检合格„„„.，一般项目的合格点率应达
到80%及以上，且不得有严重缺陷；应具有完整的质量检验记录，重要工序应有完整的施工操作记录。
②《钢结构工程施工质量验收标准》GB50205—2020 规定，检验批合格的质量标准是：主控项目
必须满足验收标准质量要求；一般项目8 的检验结果应有 80%及以上的检查点（值）满足验收标准的要
7
1
求，且最大值（或最小值）不应超过4 9其允许偏差值的1.2倍。
8
3
③《煤矿井巷工程质量验收信规范》GB50213—2010（2022 年版）规定，检验批或分项工程质量验
微
收合格要求是：主控项目的质系量经抽样检验，每个检验项目的检查点均应符合合格质量规定；检查点
联
中有 75%及以上的测点符合题合格质量规定，其余的测点不得影响安全使用。一般项目的质量经抽样检
押
验，每个检验项目的测点准合格率应达到 70%及以上，其余测点不得影响安全使用。具有完整的施工操
精
作依据、质量检查记录。
【例题·多选】《煤矿井巷工程质量验收规范》规定包括（ ）。
A.主控项目检查点中有7 5%及以上的测点符合合格质量规定
B.主控项目其余的测点不得影 响安全使用
C.一般项目的质量经合格率应达到70%及以上
D.一般项目的质量经合格率应达到 75%及以上
E.一般项目的质量经合格率应达到80 %及以上
【答案】ABC
【解析】《煤矿井巷工程质量验收规范》主 控项目的质量经抽样检验，每个8检验项目的检查点均
1
7
9
应符合合格质量规定；检查点中有 75%及以上的测 点符合合格质量规定，其
8
4余的测点不得影响安全使
信
3
用。一般项目的质量经抽样检验，每个检验项目的测点合格率应达到 70%及以上。
微
④《露天煤矿工程质量验收规范》GB50175—2014 有 与混凝土结构
系
相同的检验批合格验收要求，
联
一
但把一般项目验收合格“不得有严重缺陷”的要求详细为“ 不合格
唯
点的最大偏差值不得大于规定偏差
的1.5倍”。
2）建筑工程（包括有检验批单元的矿业工程）项目分项工程质量验收合格要求
„„„..
3）分部（子分部）工程质量验收合格要求
„„„..
4）建筑工程（包括井巷工程）的单位（子单位）工程质量验收合格要求„„„..
13.3.2 矿区工业建筑工程检验验收
1.砌体结构工程检验验收
„„„„
（11）砌体结构工程检验批验收时，其主控项目应全部符合有关规定，一般项目应有 80%及以上
的抽检处符合《砌体结构工程施工质量验收规范》GB50203—2011 的规定。有允许偏差的项目，最大
超差值为允许偏差值的1.5倍。
（12）砌体结构分项工程中检验批抽检时，各抽检项目的样本最小容量除有特殊要求外，按不应
小于5确定。
2.混凝土结构工程检验验收
扫码关注更多内容
第 2 页 共 9 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
„„„.
（7）获得认证的产品或来源稳定且连续三批均一次检验合格的产品，进场验收时检验批的容量
可按有关规定扩大一倍，且检验批容量仅可扩大一倍。扩大检验批后的检验中，出现不合格情况时，
应按扩大前的检验批容量重新验收，且该产品不得再次扩大检验批容量。
„„.
3.钢结构工程检验验收
„„.
13.3.3 基坑与地基基础工程检验验收
1.建筑地基基础工程检验验收
„„„.
2.基坑支护工程质量验收
„„„.

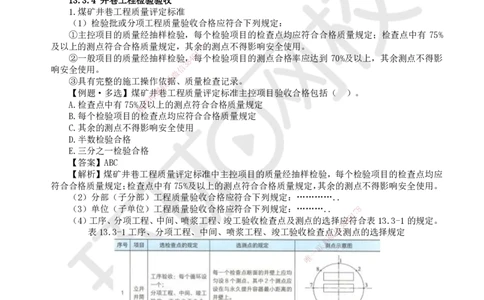

13.3.4 井巷工程检验验收
1.煤矿井巷工程质量评定标准
（1）检验批或分项工程质量验收合格应符合下列规定：
①主控项目的质量经抽样检验，每个检验项目的检查点均应符合合格质量规定；检查点中有 75%
及以上的测点符合合格质量规定，其余8 的测点不得影响安全使用。
7
1
②一般项目的质量经抽样检验，4 9每个检验项目的测点合格率应达到 70%及以上，其余测点不得影
8
3
响安全使用。 信
微
③具有完整的施工操作依系据、质量检查记录。
联
【例题·多选】煤矿井题巷工程质量评定标准主控项目验收合格包括（ ）。
押
A.检查点中有75%及准以上的测点符合合格质量规定
精
B.每个检验项目的检 查点均应符合合格质量规定
C.其余的测点不得影响安全使用
D.半数检验合格
E.三分之一检验合格
【答案】ABC
【解析】煤矿井巷工程质量评定标 准中主控项目的质量经抽样检验，每个检验项目的检查点均应
符合合格质量规定；检查点中有75%及以上 的测点符合合格质量规定，其余的测点不得影响安全使用。
（2）分部（子分部）工程质量验收合格应符合下列规定：„„„„..
（3）单位（子单位）工程质量验收合格应 符合下列规定：„„„.. 8
1
7
9
（4）工序、分项工程、中间、喷浆工程、竣工验 收检查点及测点的选择应
8
4符合表13.3-1的规定。
信
3
表13.3-1工序、分项工程、中间、喷浆工程、竣工验收检查点及测点的选择规定
微
系
联
一
唯
扫码关注更多内容
第 3 页 共 9 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
8
7
1
9
4
8
3
信
微
系

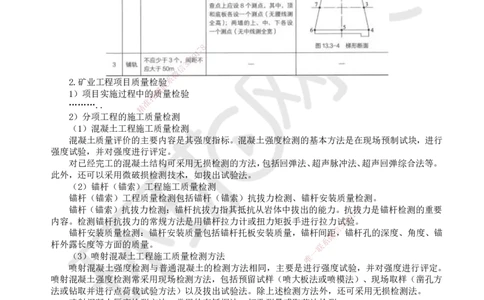

2.矿业工程项目质量检验
联
题
1）项目实施过程中的质量检验
押
准
„„„..
精
2）分项工程的施工 质量检测
（1）混凝土工程施工质量检测
混凝土质量评价的主要内 容是其强度指标。混凝土强度检测的基本方法是在现场预制试块，进行
强度试验，并对强度进行评定。
对已经完工的混凝土结构可采用无损检测的方法，包括回弹法、超声脉冲法、超声回弹综合法等。
此外，还可以采用微破损检测技术，如 拔出试验法。
（2）锚杆（锚索）工程施工质量检测
锚杆（锚索）工程质量检测包括锚杆（锚 索）抗拔力检测、锚杆安装质量检测。
锚杆（锚索）抗拔力检测：锚杆抗拔力指其 抵 抗从岩体中拔出的能力。抗
1
7拔8力是锚杆检测的重要
9
内容。检测锚杆抗拔力的常规方法是用锚杆拉力计 或扭力矩扳手进行拉力试8 4验。
信
3
锚杆安装质量检测：锚杆安装质量包括锚杆托板安 装质量，锚杆间微距，锚杆孔的深度、角度、锚
系
杆外露长度等方面的质量。 联
一
（3）喷射混凝土工程施工质量检测方法 唯
喷射混凝土强度检测与普通混凝土的检测方法相同，主要 是 进行强度试验，并对强度进行评定。
喷射混凝土强度检测常采用现场检测方法，包括预留试样（喷大板法或喷模法）、现场取样（凿孔方
法或钻取并进行点荷载试验方法）以及拔出试验法。除上述检测方法外，还可采用无损检测法。
喷射混凝土厚度检测方法：常用的有钎探法、打孔测量或取芯法检测。
喷射混凝土工程规格尺寸检测方法：目前用于工程断面规格尺寸检测的方法主要有挂线测量法、
激光测距法、超声波测距法等。
„„„..
【例题·多选】喷射混凝土厚度检测方法包括（ ）。
A.钎探法
B.打孔测量
C.取芯法检测
D.挂线测量法
E.激光测距法
【答案】ABC
【解析】喷射混凝土厚度检测方法：常用的有钎探法、打孔测量或取芯法检测。
扫码关注更多内容
第 4 页 共 9 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
3.井巷工程质量评定
矿山井巷工程的施工班组应对其操作的每道工序、每一作业循环的分项工程作为一个检查点，对
其测点进行自检；自检工作应做好施工自检记录。
检验批或分项工程质量评定应在施工班组自检的基础上，由监理工程师（建设单位技术负责人）
组织施工单位项目质量（技术）负责人等进行检验评定，由监理工程师（建设单位技术负责人）核定。
分部工程应由总监理工程师（建设单位代表）组织施工单位项目负责人和技术、质量负责人等进
行检验评定，建设单位代表核定。分部工程含地基与基础、主体结构的，勘察和设计单位工程项目负
责人还应参加相关分部工程检验评定。
„„„„„„„..
质量检验应逐级进行。分项工程的验收是在检验批的基础上进行；分部工程的验收是在其所含分
项工程验收的基础上进行；单位工程验收在其各分部工程验收的基础上进行，有的单位工程验收是投
入使用前的最终验收（竣工验收）。在全部单位工程质量验收合格后，方可进行单项工程竣工验收及
质量认证。
4.井巷工程竣工验收
1）施工单位进行竣工预验
施工单位竣工预验是指在监理工程师验收前由施工单位自行组织的内部验收。根据需要，预验工
作一般可分为基层单位预验、项目预验8 和公司级（或分部门）预验三个层次。„„„..
7
1
2）施工单位提交验收申请报告4„9„
8
3
3）根据申请报告作现场初验信
微
监理工程师审查完验收申系请报告后，若认为可以验收，则由监理人员组成有关人员对竣工的工程
联
项目进行初验，对初验中发题现的质量问题，应及时以书面通知或以备忘录等形式告之施工单位，并令
押
其按有关的质量要求进行准修正或返工。
精
【例题·多选】施工 单位竣工预验包括（ ）。
A.基层单位预验
B.项目预验
C.公司级（或分部门）预验
D.分项预验
E.单位预验
【答案】ABC
【解析】施工单位竣工预验是指在监理工程师验收前由施工单位自行组织的内部验收。根据需要，
预验工作一般可分为基层单位预验、项目预验和 公司级（或分部门）预验三个8层次。
1
7
9
4）竣工验收
8
4
信
3
在施工单位预验、监理工程师初验合格的基础上，由建设单位组织设计、监理、施工等单位，在
微
规定时间内进行正式竣工验收。
系
联
一
5）其他事项
唯
„„„„.
（5）应尽量减少重复检验和破损性检验。立井井筒工程破损性检验不宜超过 2 处，其他井巷工
程破损性检验不宜超过3处。锚杆抗拔力检测拉到合格标准即可，不应做破坏性试验。
13.3.5 露天矿工程检验验收
1.露天煤矿工程检查验收
1）疏干井工程质量检验验收合格要求
„„„..
（5）护井工程井台应高出地面200mm以上或高出当地历年最高洪水位。
2）巷道疏干工程质量检验验收合格要求„„„„
3）防排水工程质量检验验收合格要求„„„„„„
4）边坡工程质量检验验收合格要求„„„„
5）穿爆工程质量检验验收合格要求
„„„„
2.金属露天矿工程检查验收
1）防排水工程
扫码关注更多内容
第 5 页 共 9 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
„„„„..
2）爆破工程
（1）爆破前应对炮孔验收，验收应包括下列内容：检查炮孔深度和孔网参数；复核前排各炮孔
的抵抗线；查看孔中含水及岩溶等情况。孔的间排距及孔深允许偏差为±200mm.
„„„„.
3）边坡工程
„„„„.
4）开拓工程
„„„„„„„.
13.3.6 尾矿坝工程检验验收
1.坝基开挖的质量检验验收合格要求
„„„„„„„„.
表13.3-2 尾库矿施工期临时度汛洪水标准
8
2.筑坝材料和坝体填筑质量检验1验7收合格要求
9
4
„„„„„.. 3 8
信
3.护坡砌筑质量检验验收合微格要求
系
„„„„„„„„.. 联
题
4.坝体填筑应检查的押内容
准
„„„„„„„„精
【案例13-1】
1.背景
某钢筋混凝土机电硐室设计 为半圆拱形，宽5600mm，高4600mm，净面积23m²，按验收规范要求，
净宽、净高的偏差允许值均为0~50 mm。硐室施工技术措施表明，施工2个月后，钢筋混凝土浇筑工程
已经全部完成，专业监理工程师组织验收，施工单位提交了钢筋施工、混凝土支护施工以及混凝土强
度试验报告的全部质量检查记录表格；核 查表格，发现混凝土墙的个别测点有不合格数据，但是这些
位置检查点的总体数据符合要求（合格率在 75%以上）。在施工现场，监理工程师在勘察硐室混凝土
支护时发现，墙壁表面平整度差，混凝土喷层厚薄不匀。检测混凝土墙的 50个测点，计算硐室净宽
8
平均值为 5626mm，标准差为 10.5mm。除此之 外，还实测了变电柜、水泵9 1
7
等混凝土设备基础的规
8
4
格尺寸。 信 3
微
2.问题 系
联
1）指出机电硐室钢筋混凝土施工的主要工序内容。 一
唯
2）计算工序能力指数，评价该工序能力指数高低，并指出 该工 序指数可以评价哪个工序的质量。
3）指出这次质量验收检查存在哪些问题。
3.分析与答案
1）机电硐室钢筋混凝土浇筑涉及的工序有：钢筋绑扎、立模、混凝土浇筑、搅拌、充填、养护
等。
2）计算工序能力指数：
工序能力大小：A=6σ=63mm
工序能力指数计算：因为数据的平均值为5626mm，近似认为与公差中心一致，故可以计算其工序
能力指数为：C=（T T）/（6σ）=50/（6×10.5）=0.794
P u- 1
工序能力指数为0.794<1.0，说明工序能力不足，且有不合格数据。
因为统计的数据是硐室墙面最终的断面尺寸数据，因此，该工序指数是指钢筋绑扎、立模、混凝
土浇筑、搅拌（除充填、养护等不影响墙体断面尺寸的工序）以外的所有工序，甚至是包括支护之前
的掘进工序的总体工序质量状况。
3）本次质量检查存在的问题包括：
（1）本次质量检查属于（子）分部工程（硐身钢筋混凝土支护工程）验收检查，按照验收规定，
应由总监理工程师负责；采取由专业监理工程师组织验收的做法不符合规程要求。
扫码关注更多内容
第 6 页 共 9 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
（2）本项工程内容不仅是钢筋混凝土支护工程，也包括一般的混凝土工程，验收内容还应包括：
混凝土工程验收项目的相关材料（混凝土原材料检验、配合比检验）、其他混凝土工程项目（主要是
设备基础的位置、规格和预留底脚螺栓位置与深度等混凝土工程内容、水沟、地面标高与平整）验收
材料等的内容。
【案例13-2】
1.背景
某矿井下轨道运输大巷，断面形式为半圆拱，采用锚喷网联合支护方式，钢筋锚杆直径 22mm，树
脂药卷锚固，锚杆间排距 800mm×800mm，喷射混凝土强度等级 C20。该巷道长 500m，在施工完 100m
巷道时，施工单位在组织质量检查过程中出现有喷射混凝土强度不合格12次，喷层厚度不合格8次；
锚杆抗拔力不合格3次，锚杆间排距不合格2次；断面尺寸不合格25次。
2.问题
1）根据案例背景，绘制影响该工程质量因素的排列图。
2）根据排列图，判断影响该工程质量的主次因素。
3.分析与答案
本案例要求掌握排列图的绘制方法及判断方法。
1）按照不合格出现次数的大小进行排列，并计算累计频率，如表 13-1 所示。根据表 13-1 绘制
排列图，如图13-1所示。 8
7
1
2）根据排列图，可以看出影响质量4 9的主要因素是巷道断面尺寸、喷射混凝土强度，其累计出现频率
8
3
在 0～80%之间；次要因素为喷射信混凝土厚度，因为其累计频率在 80%～90%之间；一般因素是锚杆抗
微
拔力和锚杆间排距，因为其累系计频率在90%～100%之间。
联
题 表13-1质量不合格出现的频数及频率
押
准
精
8
1
7
8
4
9
信
3
微
系
联
一
唯
图13-1 排列图
【案例13-3】
1.背景
某煤矿主井井筒设计深度 560m，井筒净直径 6m，建设单位经过公开招标同某施工单位签订了施
工合同，合同专用条款规定，工程造价和工期的基础井筒涌水量 15m3/h。井筒施工到 368m 位置时，
放炮后井筒涌水量达到18m3/h。施工单位在没有采取有效措施的情况下进行了混凝土浇筑。脱模后发
扫码关注更多内容
第 7 页 共 9 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
现井壁质量蜂窝麻面严重，井筒一侧半径偏差达到-20mm。建设单位提出返工处理，施工单位为此额
外支出3万元，影响工期6d，要求索赔。
2.问题
（1）建设单位要求返工的主要依据是什么？应该如何应对施工单位的索赔，为什么？
（2）案例中，影响井筒净半径误差的原因主要有哪些？
（3）案例中造成井壁蜂窝麻面的主要因素可能有哪些？
（4）施工过程中常用的处理井壁淋水有哪些措施？
3.分析与答案
（1）建设单位要求返工的主要依据是半径偏差不合格。根据规范规定，当井筒采用混凝土支护，
且井筒内有提升装备时，井筒净半径的允许偏差为 0～50mm。
对施工单位的索赔不给予支持，因为涌水量超出15m3/h不会造成井筒半径尺寸的不合格，不是影
响工期和费用的主要原因。
（2）通常影响井筒半径尺寸误差的主要原因包括测量误差、模板安装误差、不对称浇筑混凝土
等施工失误。本案例的主要原因应是施工没有专门措施的原因。包括模板变形，造成井筒不同方向半
径尺寸有大有小；支模板时没有校核测量造成的偏差，或是支模板人不负责任造成模板偏向一侧；如
果混凝土未对称挠筑，在一侧浇筑过高时会对模板形成挤压，使模板跑偏，也可造成井筒半径尺寸误
差等。 7 8
1
9
（3）影响井壁蜂窝麻面的主要8 4原因有：涌水直接进入混凝土冲走水泥浆；混凝土振捣操作不规
3
信
范；混凝土粘模，没有及时清理微，没有刷脱模剂等原因。
系
（4）施工过程中一般处联理井壁淋水的措施有：截水和导水。截水就是在吊盘上方设置一圈截水
题
槽，将井壁淋水截住并用押软管引到吊盘上的水箱中；导水就是在浇筑混凝土井壁时，设置挡水层，在
准
挡水层后面埋设导水软精管，将岩帮涌水导出到模板外面，不至进入混凝土中，在混凝土强度达到一定
要求后，再进行注浆堵水 。
【案例13-4】
1.背景
某施工单位承建一巷道工程， 巷道长度700m，设计采用锚网喷支护；地质资料显示，在巷道长度
200m处将揭露一断层。为保证锚杆的 抗拔力，技术措施要求采取2根树脂药卷（快速和中速药卷各一）
锚固锚杆；为保证巷道施工安全可靠地穿 越断层，技术人员经设计单位同意后将该断层地段的支护形
式变更为锚网喷与钢支架联合支护，钢支架 间距为0.8m。当巷道施工至断层区域时，质检人员在对巷
道支护质量检查时发现：
8
岩帮不平整，锚杆孔口处围岩多有片落；虽然 锚杆托板尚能紧贴岩面，但1 7是仍有不少的锚杆外露
9
过长，达 200～250mm；钢支架安设间距 1.0m；且背 板很少，支架间仅有
信
少3 8
4
数安设了撑杆；试验的锚
杆抗拔力达不到规范要求；质检人员还发现施工人员在 锚杆眼内放置树微脂药卷的程序不正确，要求立
系
即改正。几天后，监理工程师检查发现这些质量问题仍然 存在，于是联又正式下达了整改通知单，要求
一
施工队长立即安排补打锚杆，改正不符合质量要求的问题。 唯
2.问题
（1）分析造成该巷道锚杆外露过长的原因，说明树脂药卷安设不正确对锚杆施工质量的影响，
并指出正确的树脂药卷安装程序。
（2）指出该施工单位在施工过程中存在的质量问题。
（3）分析施工队质量管理工作存在的问题。
3.分析与答案
（1）影响锚喷支护施工质量的因素很多，从表面现象进行分析，锚杆孔深度未进行检测，锚杆
孔深度、未对锚杆孔扫孔或施工中孔内岩渣清理不干净、孔口发生片帮使锚杆孔深度不足、锚杆安装
存在问题、锚固药包安装不正确都是可能引起锚杆外露长度过长的因素，可以根据具体情况分析。树
脂药卷安设不正确也会导致锚杆抗拔力不够、锚杆外露过长。
锚杆施工有其严格的操作程序，这与锚杆类型、锚固剂的种类有关，应当根据相关的操作规程进
行施工。正确的安设程序是先放置快速药卷，然后安放中速药卷。
（2）锚喷支护施工有严格的质量标准，应当按照相关规程或规范进行施工。对于存在的质量问
题，对照锚喷支护施工质量规范进行判断。背景中存在的质量问题有：锚杆外露长度过长（200～250mm），
不符合验收要求；锚杆抗拔力低，不符合规范要求；支架间距不符合设计要求；支架间连接不牢靠：
扫码关注更多内容
第 8 页 共 9 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
支架间应有拉（撑）杆连接，支架未背实。
（3）施工质量管理包括质量控制、质量检查、成品保护、事故处理等相关内容。对于背景中有
关的质量管理问题，是属于质量控制方面的问题，要明确责任制，及时发现问题，督促整改。该施工
队在施工质量管理方面的问题可能有：施工质量控制不到位，技术措施未交代清楚或者未落实，没有
及时按质检人员的要求整改施工质量问题。
【案例13-5】
1.背景
某工业厂房基础深12.0m，采用钻孔灌注桩作挡土结构，桩径800mm，间距850mm，入土深度16.5m，
桩顶沿基坑四周浇筑钢筋混凝土锁口圈梁，连成整体。基坑支护施工时，对钻孔直径、混凝土强度、
成桩质量进行了严格的监控，未发现存在质量问题。在基坑开挖时地表发生了变形，且未被发现，待
地表发生严重变形时，施工单位只得又增加了横向支撑进行加固，但由于突然的暴雨使基坑发生了坍
塌，严重影响了工程进度。
2.问题
1）基坑开挖引起地表变形的主要原因有哪些?与基坑支护结构的施工是否有关?
2）增加横向支撑能否有效地防止地表的变形?
3）指出施工单位在基坑开挖过程中存在的问题。
4）施工单位增加横向支撑的费用能8否获得索赔?
7
1
9
3.分析与答案 4
8
3
信
基坑开挖地表变形原因很多，既有地质方面的原因，也有施工方面的原因，应当分别说明。
微
系
1）基坑开挖引起地表变形的主要原因包括：
联
题
（1）钻孔灌注桩作挡土结构的强度和刚度不足，与设计有关。
押
准
（2）钻孔灌注桩的入土深度不够，造成支护倾覆，与设计有关。
精
（3）地下水的影响 ，降低了土的承载力，增大了支护荷载，与防水工程施工质量有关。
（4）钻孔灌注桩施工质量达不到设计要求，造成强度与刚度不足，与支护结构的施工有关。
2）从基坑支护结构的受 力分析看，增加横向支撑能够有效地增大支护的强度和刚度，能够有效
地防止地表的变形。
3）施工单位在基坑开挖过程中存在的问题
（1）在基坑开挖时地表发生了变 形，且未被发现，说明施工单位在基坑开挖过程中，未对基坑
开挖进行监测或监测不及时。
（2）突然的暴雨使基坑发生了坍塌，施 工单位仍然存在一定的问题。在基坑开挖过程中，施工
单位要确保基坑挡土结构的强度和稳定性，避免 突 发事件造成影响。
1
7 8
9
4）施工单位应当分析产生问题的关键原因，如 果不是施工单位的原因8 4，那么，增加横向支撑的
信
3
费用可以获得赔偿。 微
系
联
一
唯
扫码关注更多内容
第 9 页 共 9 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178
