证儿八经建造师
一级建造师
市政工程管理与实务
基础精学
主讲老师：李四德
桥梁工程
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精

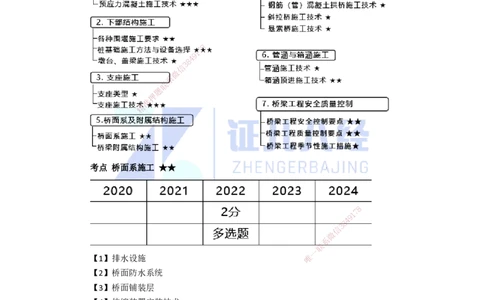

考点 桥面系施工 ★★
8
7
1
9
4
8
3
信
微
系
联
一
【1】排水设施 唯
【2】桥面防水系统
【3】桥面铺装层
【4】伸缩装置安装技术
【5】地袱、缘石、挂板
【6】护栏设施
【7】人行道
1
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
证儿八经建造师

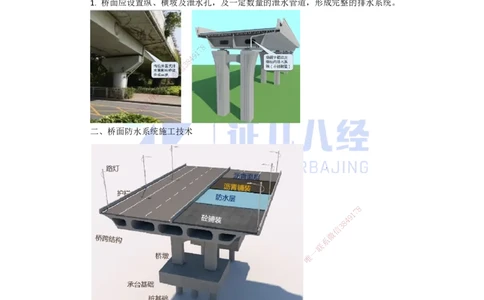

一、排水设施
1. 桥面应设置纵、横坡及泄水孔，及一定数量的泄水管道，形成完整的排水系统。
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
二、桥面防水系统 施工技术
8
1
7
9
8
4
信
3
微
系
联
一
唯
桥面防水系统施工技术要求，包括基层要求及处理、防水卷材施工、防水涂料施工、其
他相关要求和桥面防水质量验收。
1. 一般要求
材料的相容性，人员资格等。
2. 基层施工
（1）基层混凝土强度应达到设计强度的80%以上，方可进行防水层施工。
（2）基层混凝土表面的粗糙度。粗糙度处理宜采用抛丸打磨；粗糙度太大环氧树脂石
2
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
证儿八经建造师
英砂。
（3）混凝土的基层平整度应≤1.67mm/m。
（4）防水层施工时，需在防水层表面另加设保护层及处理剂时，应进行粘结强度模拟
试验。
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精

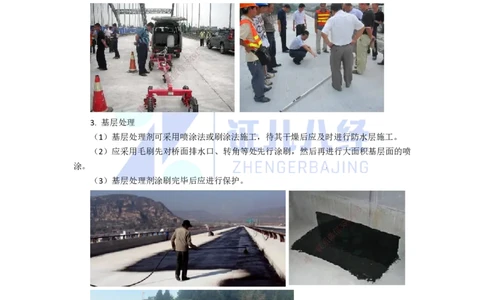

3. 基层处理
（1）基层处理剂可 采用喷涂法或刷涂法施工，待其干燥后应及时进行防水层施工。
（2）应采用毛刷先对桥 面排水口、转角等处先行涂刷，然后再进行大面积基层面的喷
涂。
（3）基层处理剂涂刷完毕后应 进行保护。
8
1
7
9
8
4
信
3
微
系
联
一
唯
3
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
证儿八经建造师
4. 防水卷材施工
（1）应先做好节点、转角、排水口等部位的局部处理再进行大面积铺设。
（2）环境气温和卷材的温度应高于5°C，基面层的温度必须高于0°C；当下雨、下
雪和风力≥5级时，严禁进行桥面防水层体系的施工。
（3）铺设防水卷材时，任何区域的卷材不得多于3层，搭接接头应错开500mm以上，
严禁沿道路宽度方向搭接形成通缝。
（4）卷材的展开向应与车辆的运行方向一致，卷材应采用沿桥梁纵、横坡从低处向高
处的铺设方法，高处卷材应压在低处卷材之上。
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精

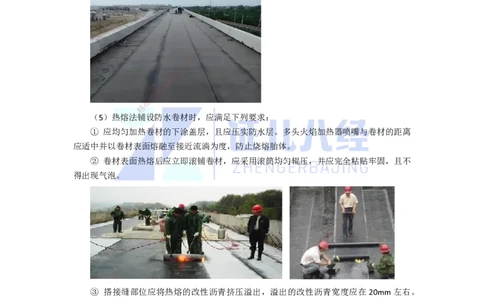

（5）热熔法铺 设防水卷材时，应满足下列要求：
① 应均匀加热卷材 的下涂盖层，且应压实防水层。多头火焰加热器喷嘴与卷材的距离
应适中并以卷材表面熔融至 接近流淌为度，防止烧熔胎体。
② 卷材表面热熔后应立即 滚铺卷材，应采用滚筒均匀辊压，并应完全粘贴牢固，且不
得出现气泡。
8
1
7
9
8
4
信
3
微
系
联
一
唯
③ 搭接缝部位应将热熔的改性沥青挤压溢出，溢出的改性沥青宽度应在20mm左右。
（6）搭接部位的接缝应涂满热熔胶，且应辊压粘贴牢固。搭接缝口应采用热熔胶封严。
4
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
证儿八经建造师
5. 防水涂料施工
（1）防水涂料严禁在雨天、雪天、风力≥5级时施工。
（2）防水涂料宜多遍涂布。防水涂料应保障固化时间，前遍涂料干燥成膜后，方可涂
布后一遍涂料。
（3）涂层间设置胎体增强材料的施工，宜边涂布边铺胎体；应顺桥面行车方向铺贴，
铺贴顺序应自最低处开始，并顺桥宽方向搭接。严禁沿路宽方向形成通缝。
8
7
1
9
4
8
3
信
微
系
联
题
押
准
6. 防水层要 精 求
（1）防水层铺 设完毕，严禁踩踏，涂料防水层严禁直接堆放物品。
（2）防水层上的沥 青混凝土的摊铺温度应与防水层材料的耐热度匹配。卷材防水层上
沥青混凝土的摊铺温度应高于卷材防水层的耐热度；涂料防水层上沥青混凝土的摊铺温度应
低于防水涂料的耐热度。
三、桥面铺装层
1. 钢筋混凝土桥常见的桥面铺装结 构如下图
8
1
7
9
8
4
信
3
微
系
联
一
唯
5
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
证儿八经建造师
三、桥面铺装层
（一）桥面铺装结构
1. 快速路、主干路桥梁和次干 路上的大桥、特大桥，桥面铺装大多数采用沥青混凝土，
8
7
1
一般为两层：上层为细粒式沥青4 9混凝土，具有抗滑、耐磨、密实稳定的特性；下层为中粒式
8
3
信
沥青混凝土，具有传力、承微重作用。铺装层厚度不宜小于80mm。
系
在沥青混凝土路面联铺装层以下设有水泥混凝土整平层，平层起到保护桥面板和调整桥面
题
押
标高、平整并借以准敷设桥面防水层的作用。不低于C30，厚度宜为70~100mm。
精
2. 水泥混凝土 桥面铺装层具有强度高、耐磨强、稳定性好、养护方便等优点，但接缝
多，平整度差影响行车 舒适性，且存在修补困难等缺点，目前仅在道路为水泥混凝土路面时
才采用。一般C40以上，厚 度≮80mm。
3. 钢桥的桥面铺装
一般采用沥青混凝土材料。钢 桥桥面铺装典型结构如图所示。
8
1
7
9
8
4
信
3
微
系
联
一
唯
（二）桥面铺装材料
对于混凝土桥面铺装，采用较多的结构形式仍然是普通改性沥青混凝土AC/SMA的双层
铺装结构。
（三）桥面铺装施工技术
（1）在水泥混凝土桥面铺装沥青混凝土前，应对桥面进行预处理，预处理应包括桥面
病害处理、调平、打毛粗糙和清扫干燥等工序。
6
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
证儿八经建造师
（2）钢桥面：表面清理→喷砂除锈→防腐涂装→界面功能层→防水体系→磨耗层。
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
（4）环氧沥青混合 料(EA)有热拌环氧沥青混合料和温拌环氧沥青混合料，环氧沥青混
合料施工要求如下：
① 摊铺过程中随时检查摊铺 层厚度及路拱、横坡。
② 摊铺机应缓慢、匀速、连续 不间断摊铺。
③ 摊铺速度不宜超过3m/min。
⑤ 从拌合出料到复压结束时间，热拌宜 控制在2h以内，超过3h应废弃
8
；温拌应符合
1
7
9
产品说明书要求，超过应废弃。
8
4
信
3
⑥ 温拌环氧沥青混合料养护期不宜少于25d ，热拌环氧沥青混微合料养护期不宜少于
系
5d。 一
联
唯
（5）浇筑式沥青混凝土（GA）铺装要求：
7
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
证儿八经建造师
8
7
1
9
4
8
3
信
微
（5）浇筑式沥青混凝系土（GA）铺装要求：
联
① 采用专用摊铺题机械摊铺，人工摊铺补充。
押
准
② 摊铺前宜精设置侧向模板。
③ 运输车宜在摊铺机行走方向的前方将混合料卸在桥面板上。
④ 接缝应进行预热 处理或使用预制贴缝条。
⑤ 摊铺速度宜为1.5~3m /min。
⑦ 当摊铺中出现气泡或鼓包 ，应立即用钢针放气。
⑧ 碎石撒布宜采用自行式撒布 机撒布，应及时压入浇筑式沥青混合料中。
（6）功能调联层与高粘高弹改性沥 青SMA组合铺装：
8
1
7
9
8
4
信
3
微
系
联
一
唯
（6）功能调联层与高粘高弹改性沥青SMA组合铺装：
① 高韧性轻集料混凝土和纤维混凝土浇筑前，先将钢桥面清理干净，洒水湿润，泵送
浇筑。倾落高度2m，振动梁或平板振动器振捣密实。覆盖塑料膜硬化后，洒水保湿养护≮
14d。
② 高粘高弹改性沥青SMA，摊铺≮165℃→初压≮160℃→终了≮90℃→开放≯50℃。
采用质量10t以上的水平振荡钢轮压路机碾压。
（7）高粘高弹改性沥青OGFC混合料与上同。
8
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
证儿八经建造师
（四）伸缩装置安装技术
在两梁端之间、梁端与桥台之间或桥梁的铰接位置上设置伸缩装置。作用在于调节由车
辆荷载和桥梁建筑材料引起的上部 结构之间的位移和连结。保证车辆行驶过时应平顺、无突
8
7
1
跳与噪声。 4 9
8
3
信
伸缩缝处，栏杆与桥面微铺装都要断开。
系
联
题
押
准
精
桥梁伸缩装置按传力方式和构 造特点可分为：对接式、钢制支承式、组合剪切式（板
式）、模数支承式以及弹性装置。
8
1
7
9
8
4
信
3
微
系
联
一
唯
1. 伸缩装置的性能要求
（1）应能够适应、满足桥梁纵、横、竖三向变形要求，当桥梁变形使伸缩装置产生显
著的横向错位和竖向错位时，要确定伸缩装置的平面转角要求和竖向转角要求，并进行变形
性能检测。
（2）伸缩装置应具有可靠的防水、排水系统，防水性能应符合注满水24h无渗漏的要
求。
2. 伸缩装置运输与储存
（1）伸缩装置运输中避免日晒雨淋，保持清洁，防止变形。
9
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
证儿八经建造师
（2）伸缩装置不得露天堆放，存放场所应干燥通风，产品应远离热源1m以外，不得
与地面直接接触，存放应整齐、保持清洁，严禁与酸、碱、油类、有机溶剂等相接触。
仓库外面要垫盖，分类标识防水害+1m
3.伸缩装置施工安装
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
【流程】：核对及预留槽清理→调整定位值→吊装→对中线→调水平（高程）→定位→钢
筋连接→浇筑预留槽 →开放交通。
8
1
7
9
8
4
信
3
微
系
联
一
唯
（五）地袱、缘石、挂板
地袱、缘石、挂板应在桥梁上部结构混凝土浇筑支架卸落后施工，其外侧线形应平顺，
伸缩缝必须全部贯通，并与主梁伸缩缝相对应。
（六）护栏设施
10
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
证儿八经建造师
1.栏杆和防撞、隔离设施应在桥梁上部结构混凝土的浇筑支架卸落后进行对称施工，伸
缩缝必须全部贯通，并与主梁伸缩缝相对应。
2.防撞墩必须与桥面混凝土预埋件、预埋筋连接牢固，并应在施作桥面防水层前完成。
3.护栏、防护网宜在桥面、人行道铺装完成后安装。
（七）人行道
（1）人行道结构应在栏杆、7地8袱完成后，桥面铺装前施工。
1
9
4
8
3
信
微
系
联
题
押
准
精
锦囊妙记
8
1
7
9
8
4
信
3
微
系
联
一
唯
11
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
证儿八经建造师
8
7
1
9
4
考点 桥梁附属结构施工
信
3 8★
微
系
联
题
押
准
精
【1】隔声和防眩装置
【2】桥头搭板
【3】防冲刷结构(锥坡、护坡、护岸 、海埋、导流坝)
8
一、隔声和防眩装置 1 7
9
8
4
（1）隔声和防眩装置应在基础混凝土达到设 计强度，并对焊接预信埋3件安全性能进行检
微
查后，方可安装。 系
联
一
（2）防眩板安装应与桥梁线形一致，防眩板的荧光 标识面唯应迎向行车方向，板间距、
遮光角应朝向来车方向，板间距、遮光角应符合设计要求。
二、桥头搭板
（1）现浇和预制桥头搭板，应保证桥梁伸缩缝贯通 不堵塞，且与地梁、桥台锚固牢固。
（2）预制桥头搭板安装时应在与地梁、桥台接触面铺 20~30mm 厚水泥砂浆，预制板
纵向留灌浆槽，灌浆应饱满，砂浆达到设计强度后方可铺筑路面。
12
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
证儿八经建造师
8
7
1
9
4
8
3
信
微
系
联
三、防冲刷结构(题锥坡、护坡、护岸、海墁、导流坝)
押
准
精
8
1
7
8
4
9
信
3
微
系
联
一
唯
