证儿八经建造师
一级建造师
市政公用工程管理与实务
基础精学
主讲老师：李四德
桥梁工程
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精

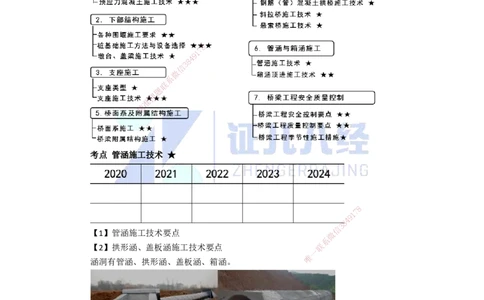

考点 管涵施工技术 ★
8
7
1
9
4
8
3
信
【1】管涵施工技术要点 微
系
【2】拱形涵、盖板涵施工技术要点 联
一
唯
涵洞有管涵、拱形涵、盖板涵、箱涵。
1
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
证儿八经建造师
一、管涵施工技术要点

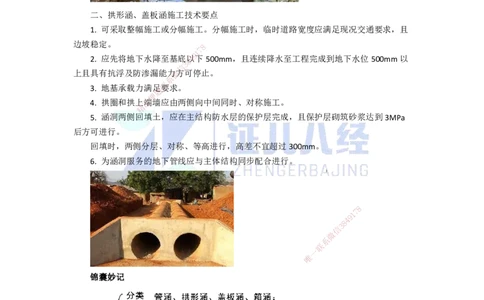

二、拱形涵、盖板涵施工技术要点
1. 可采取整幅施工或分幅施工。分幅施工时，临时道路宽度应满足现况交通要求，且
边坡稳定。
8
7
1
9
2. 应先将地下水降至基底 8 以4下500mm，且连续降水至工程完成到地下水位500mm以
3
信
上且具有抗浮及防渗漏能力微方可停止。
系
联
3. 地基承载力满足 题 要求。
押
4. 拱圈和拱上准端墙应由两侧向中间同时、对称施工。
精
5. 涵洞两侧回 填土，应在主结构防水层的保护层完成，且保护层砌筑砂浆达到3MPa
后方可进行。
回填时，两侧分层、对 称、等高进行，高差不宜超过300mm。
6. 为涵洞服务的地下管线 应与主体结构同步配合进行。
8
1
7
9
8
4
信
3
微
系
联
一
唯
锦囊妙记
2
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
证儿八经建造师
考点 箱涵顶进施工技术 ★★
【1】准备工作
【2】工艺流程与技术要点
【3】季节性施工技术措施
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
一、准备工作
（一）作业条件
1. 三通一平：路通、水通、电通、场地平整；
2. 完成线路加固和既有线监测的测点布置；
3. 完成障碍物调查，并进行改移或保护；
4. 工程降水（如需要）；
（二）机械设备、材料
按计划进场并验收。
（三）技术准备
1. 施工组织设计已获批准。
3
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
证儿八经建造师
2. 全体施工人员进行培训、安全技术交底。
3. 完成施工测量放线。

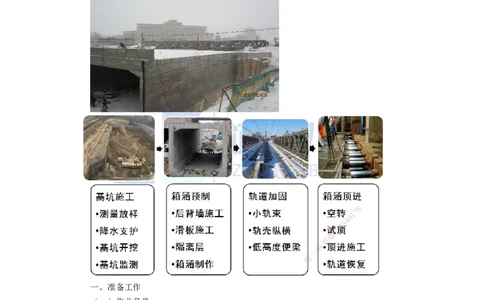

二、工艺流程与施工技术要点
（一）工艺流程
现场调查→工程降水→工作坑开挖→后背制作→滑板制作→铺设润滑隔离层→箱涵制
作→顶进设备安装→既有线加固→箱涵试顶进→吃土顶进→监测→箱体就位→拆除加固设
施→拆除后背及顶进设备→工作坑恢复。
围护降水工作坑，后背滑板隔离层；
箱涵制作千斤顶，线路加固再试顶；
监测顶进至就位，拆除设备再填坑；
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精

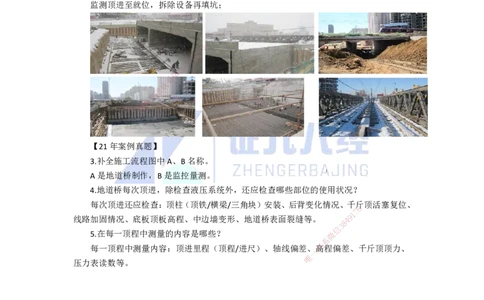

【21年案例真题】
3.补全施工流程图中A、B 名称。
A是地道桥制作，B是监控量测。
4.地道桥每次顶进，除检查液压系统 外，还应检查哪些部位的使用状况？
每次顶进还应检查：顶柱（顶铁/横梁/三 角块）安装、后背变化情况、千
8
斤顶活塞复位、
1
7
线路加固情况、底板顶板高程、中边墙变形、地 道桥表面裂缝等。
8
4 9
信
3
5.在每一顶程中测量的内容是哪些？ 微
系
每一顶程中测量内容：顶进里程（顶程/进尺）、轴 线偏差、
一
联高程偏差、千斤顶顶力、
唯
压力表读数等。
4
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
证儿八经建造师
8
（二）箱涵顶进前检查工作1 7
9
4
8
1.
箱涵主体结构混凝土信强3度达到设计强度，防水层及保护层完成。
微
2.
地下水位已降至基系底下500mm以下，并宜避开雨期施工，雨期施工必须做好防洪及
联
题
防雨排水工作。 押
准
3.
后背施工精、线路加固达到施工方案要求。
4. 顶进设备液压 系统安装及预顶试验结果符合要求。
5. 工作坑内与顶进无 关人员、材料、物品及设施撤出现场。
（三）箱涵顶进启动
1. 启动时，现场必须有主管 施工技术人员专人统一指挥。
2. 液压泵站应空转一段时间，检查系统、电源、仪表无异常情况后试顶。
3. 液压千斤顶顶紧（0.1倍结构自重） 后，应暂停加压，检查顶进设备、后背和各部位，
8
无异常时可分级加压试顶。
1
7
9
8
4
4. 每当油压升高5～10MPa时，需停泵观察 ，如有异常，采取措施 信 3解决后方可重新加
微
压顶进。 系
联
一
5. 当顶力达到0.8倍结构自重箱涵未启动时，应立即 停止顶唯进，采取措施解决后方可重
新加压顶进。
6. 箱涵启动后，应立即检查后背、工作坑周围土体稳定情况，无异常后方可继续顶进。
五停五观察：空转→（顶紧）0.1→每5~10MPa→0.8自重→启动。
（四）顶进挖土
5
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
证儿八经建造师
（四）顶进挖土
1. 可采取人工挖土或机械挖土。一般宜选用小型反铲按设计坡度开挖，每次开挖进尺
宜为0.5m。土质较差时，可按千斤顶行程掘进，随挖随顶。挖土作业应三班连续，不得间
断。
2. 侧刃脚应进土0.1m以上。开挖面坡度≯1:075，不得逆坡、超前挖土，不得扰动基
底土，设专人监护。
3. 列车通过时严禁继续挖土，人员应撤离。
4. 随时根据桥涵顶进轴线和高程偏差纠偏。
8
7
1
9
4
8
3
信
微
系
联
题
押
准
（五）顶进作业
精
1. 每次顶进应 检查液压系统、顶柱安装和后背变化情况等。
2. 挖运土方与顶进 作业循环交替进行。
3. 桥涵身每前进一顶程 ，应观测轴线和高程，发现偏差及时纠正。
4. 箱涵吃土顶进前，应及时 调整好箱涵的轴线和高程。在铁路路基下吃土顶进，不宜
对箱涵作较大调整。
（六）监控与检查
1. 桥涵顶进前，应对箱涵原始（预制） 位置的里程、轴线及高程测定原8始数据并记录。
1
7
9
每一顶程要观测并记录各观测点左、右偏差 值，高程偏差值和顶程及8 4总进尺。
信
3
2. 桥涵自启动起，每一个顶程都应详细记录千 斤顶开动数量、位微置，油泵压力表读数、
系
总顶力及着力点。 一
联
唯
3. 每天定时观测箱涵底板上设置观测标钉的高程。对中边墙应测定竖向弯曲。
4. 定期观测箱涵裂缝及开展情况，重点监测底板、顶板、中边墙，中继牛腿或剪力铰
和顶板前、后悬臂板。
锦囊妙记
6
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
证儿八经建造师
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
7
