一一级级建建造造师师--矿矿业业工工程程

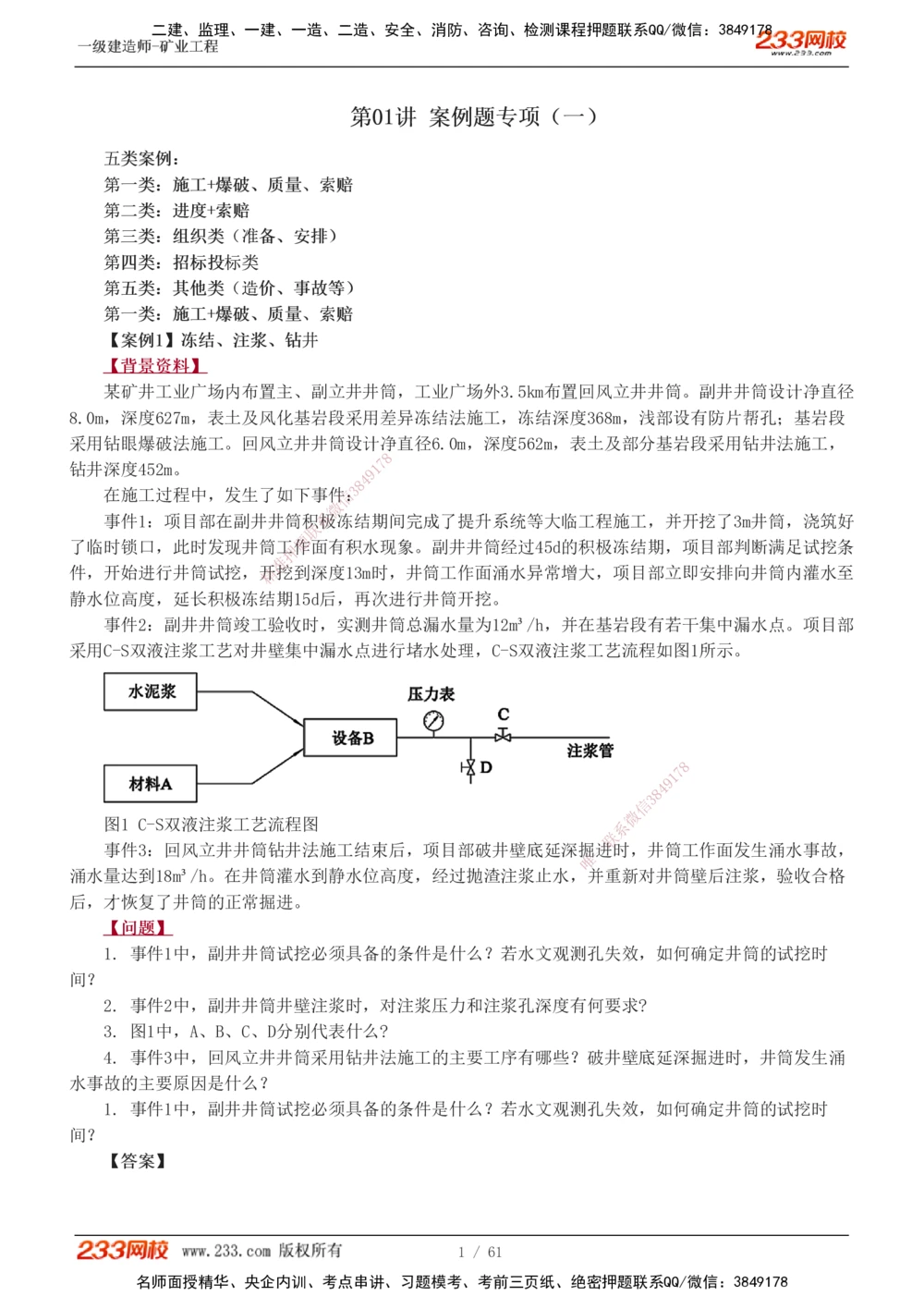

第第0011讲讲 案案例例题题专专项项（（一一））
五五类类案案例例：：
第第一一类类：：施施工工++爆爆破破、、质质量量、、索索赔赔
第第二二类类：：进进度度++索索赔赔
第第三三类类：：组组织织类类（（准准备备、、安安排排））
第第四四类类：：招招标标投投标标类类
第第五五类类：：其其他他类类（（造造价价、、事事故故等等））
第第一一类类：：施施工工++爆爆破破、、质质量量、、索索赔赔
【【案案例例11】】冻冻结结、、注注浆浆、、钻钻井井
【【背背景景资资料料】】
某矿井工业广场内布置主、副立井井筒，工业广场外3.5km布置回风立井井筒。副井井筒设计净直径
8.0m，深度627m，表土及风化基岩段采用差异冻结法施工，冻结深度368m，浅部设有防片帮孔；基岩段
采用钻眼爆破法施工。回风立井井筒设计净直径6.0m，深度562m，表土及部分基岩段采用钻井法施工，
8
7
钻井深度452m。 1
9
4
8
在施工过程中，发生了如下事件信：3
微
事件1：项目部在副井井筒积系极冻结期间完成了提升系统等大临工程施工，并开挖了3m井筒，浇筑好
联
题
了临时锁口，此时发现井筒工作面有积水现象。副井井筒经过45d的积极冻结期，项目部判断满足试挖条
押
准
件，开始进行井筒试挖，精开挖到深度13m时，井筒工作面涌水异常增大，项目部立即安排向井筒内灌水至
静水位高度，延长积极冻结期15d后，再次进行井筒开挖。
事件2：副井井筒竣工验收时，实测井筒总漏水量为12m³/h，并在基岩段有若干集中漏水点。项目部
采用C-S双液注浆工艺对井壁集中漏水点进行堵水处理，C-S双液注浆工艺流程如图1所示。
8
7
1
9
4
8
3
信
微

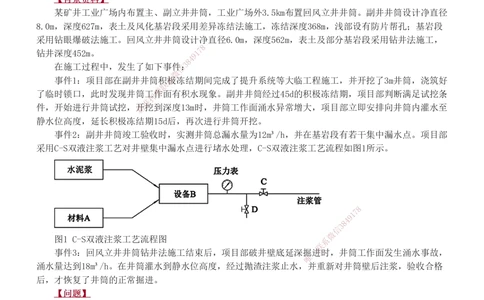

图1 C-S双液注浆工艺流程图 系
联
事件3：回风立井井筒钻井法施工结束后，项目部破井壁底延深掘一进时，井筒工作面发生涌水事故，
唯
涌水量达到18m³/h。在井筒灌水到静水位高度，经过抛渣注浆止水，并重新对井筒壁后注浆，验收合格
后，才恢复了井筒的正常掘进。
【【问问题题】】
1. 事件1中，副井井筒试挖必须具备的条件是什么？若水文观测孔失效，如何确定井筒的试挖时
间？
2. 事件2中，副井井筒井壁注浆时，对注浆压力和注浆孔深度有何要求?
3. 图1中，A、B、C、D分别代表什么?
4. 事件3中，回风立井井筒采用钻井法施工的主要工序有哪些？破井壁底延深掘进时，井筒发生涌
水事故的主要原因是什么？
1. 事件1中，副井井筒试挖必须具备的条件是什么？若水文观测孔失效，如何确定井筒的试挖时
间？
【【答答案案】】
1 / 61
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
一一级级建建造造师师--矿矿业业工工程程

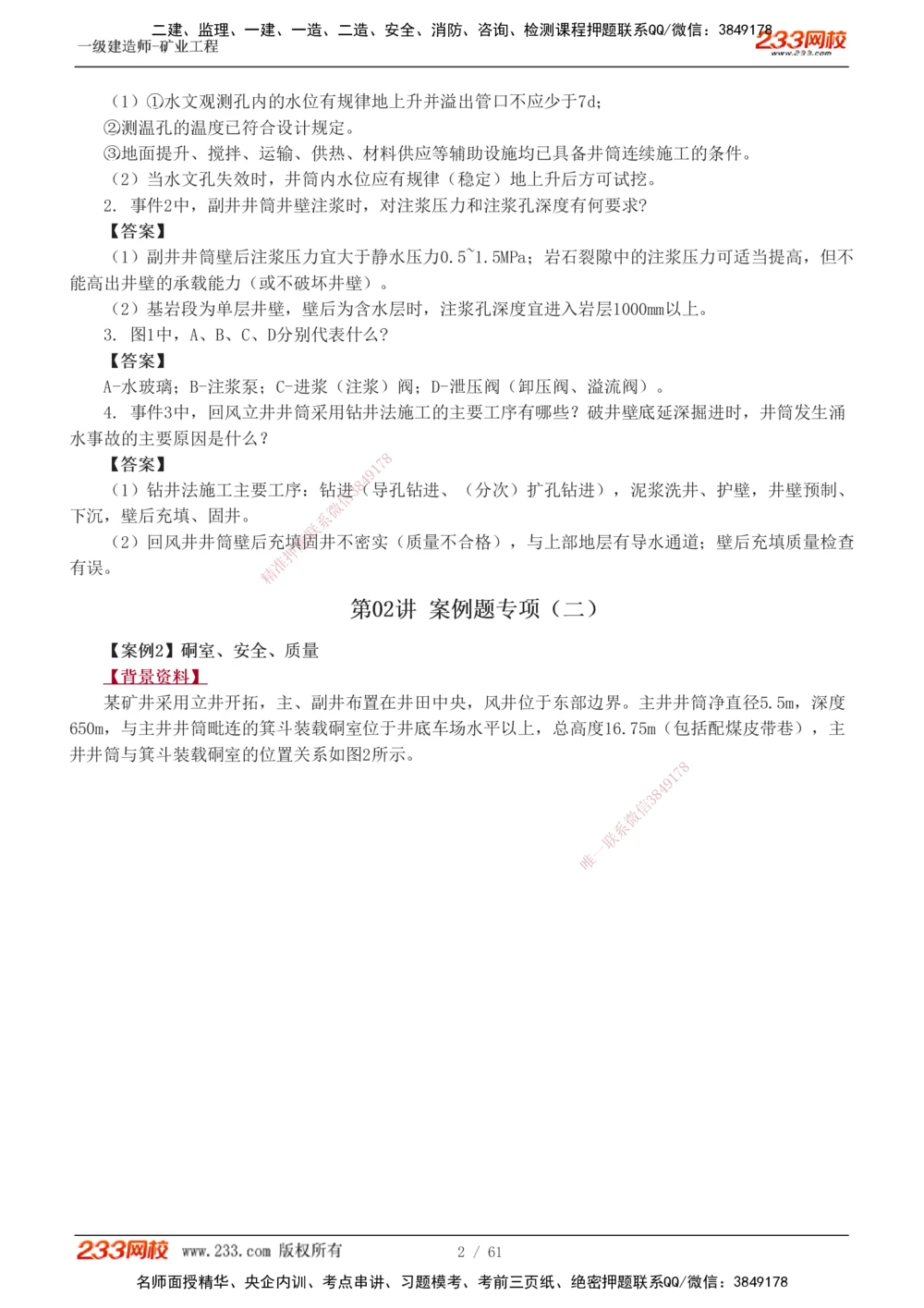

（1）①水文观测孔内的水位有规律地上升并溢出管口不应少于7d；
②测温孔的温度已符合设计规定。
③地面提升、搅拌、运输、供热、材料供应等辅助设施均已具备井筒连续施工的条件。
（2）当水文孔失效时，井筒内水位应有规律（稳定）地上升后方可试挖。
2. 事件2中，副井井筒井壁注浆时，对注浆压力和注浆孔深度有何要求?
【【答答案案】】
（1）副井井筒壁后注浆压力宜大于静水压力0.5~1.5MPa；岩石裂隙中的注浆压力可适当提高，但不
能高出井壁的承载能力（或不破坏井壁）。
（2）基岩段为单层井壁，壁后为含水层时，注浆孔深度宜进入岩层1000mm以上。
3. 图1中，A、B、C、D分别代表什么?
【【答答案案】】

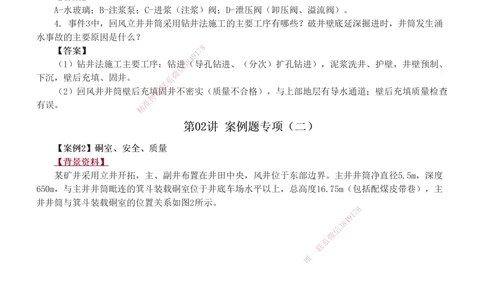

A-水玻璃；B-注浆泵；C-进浆（注浆）阀；D-泄压阀（卸压阀、溢流阀）。
4. 事件3中，回风立井井筒采用钻井法施工的主要工序有哪些？破井壁底延深掘进时，井筒发生涌
水事故的主要原因是什么？
8
【【答答案案】】 7
1
9
4
（1）钻井法施工主要工序：钻进3 8（导孔钻进、（分次）扩孔钻进），泥浆洗井、护壁，井壁预制、
信
微
下沉，壁后充填、固井。 系
联
（2）回风井井筒壁后充填题固井不密实（质量不合格），与上部地层有导水通道；壁后充填质量检查
押
准
有误。
精
第第0022讲讲 案案例例题题专专项项（（二二））
【【案案例例22】】硐硐室室、、安安全全、、质质量量
【【背背景景资资料料】】

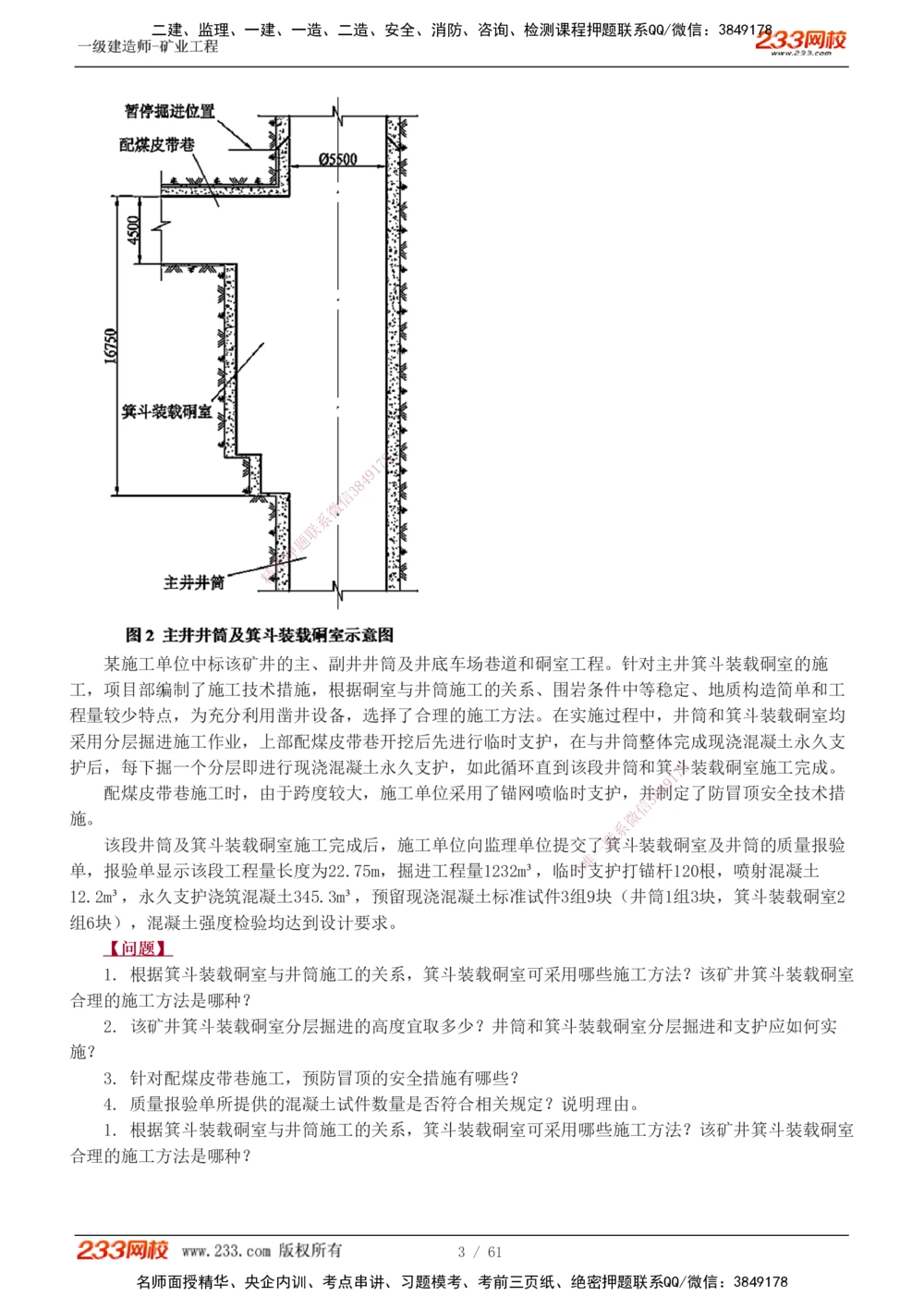

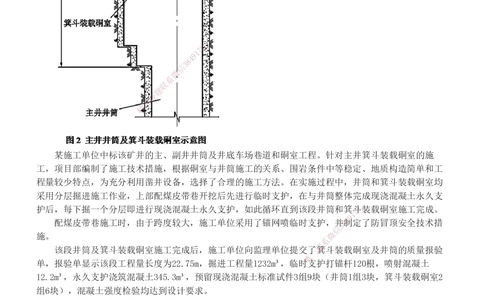

某矿井采用立井开拓，主、副井布置 在井田中央，风井位于东部边界。主井井筒净直径5.5m，深度
650m，与主井井筒毗连的箕斗装载硐室位于井 底车场水平以上，总高度16.75m（包括配煤皮带巷），主
井井筒与箕斗装载硐室的位置关系如图2所示。
8
1
7
9
8
4
信
3
微
系
联
一
唯
2 / 61
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
一一级级建建造造师师--矿矿业业工工程程
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
某施工单位中标该矿井的主、副井井筒及井底车场巷道和硐室工程。针对主井箕斗装载硐室的施
工，项目部编制了施工技术措施，根据硐室与井筒施工的关系、围岩条件中等稳定、地质构造简单和工
程量较少特点，为充分利用凿井设备，选择 了合理的施工方法。在实施过程中，井筒和箕斗装载硐室均
采用分层掘进施工作业，上部配煤皮带巷开挖后 先进行临时支护，在与井筒整体完成现浇混凝土永久支
护后，每下掘一个分层即进行现浇混凝土永久支护 ，如此循环直到该段井筒和箕斗8装载硐室施工完成。
1
7
9
配煤皮带巷施工时，由于跨度较大，施工单位采用 了锚网喷临时支护，并8 4制定了防冒顶安全技术措
信
3
施。 微
系
该段井筒及箕斗装载硐室施工完成后，施工单位向监理单 位提交了一
联
箕斗装载硐室及井筒的质量报验
唯
单，报验单显示该段工程量长度为22.75m，掘进工程量1232m³， 临时 支护打锚杆120根，喷射混凝土
12.2m³，永久支护浇筑混凝土345.3m³，预留现浇混凝土标准试件3组9块（井筒1组3块，箕斗装载硐室2
组6块），混凝土强度检验均达到设计要求。
【【问问题题】】
1. 根据箕斗装载硐室与井筒施工的关系，箕斗装载硐室可采用哪些施工方法？该矿井箕斗装载硐室
合理的施工方法是哪种？
2. 该矿井箕斗装载硐室分层掘进的高度宜取多少？井筒和箕斗装载硐室分层掘进和支护应如何实
施？
3. 针对配煤皮带巷施工，预防冒顶的安全措施有哪些？
4. 质量报验单所提供的混凝土试件数量是否符合相关规定？说明理由。
1. 根据箕斗装载硐室与井筒施工的关系，箕斗装载硐室可采用哪些施工方法？该矿井箕斗装载硐室
合理的施工方法是哪种？
3 / 61
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
一一级级建建造造师师--矿矿业业工工程程

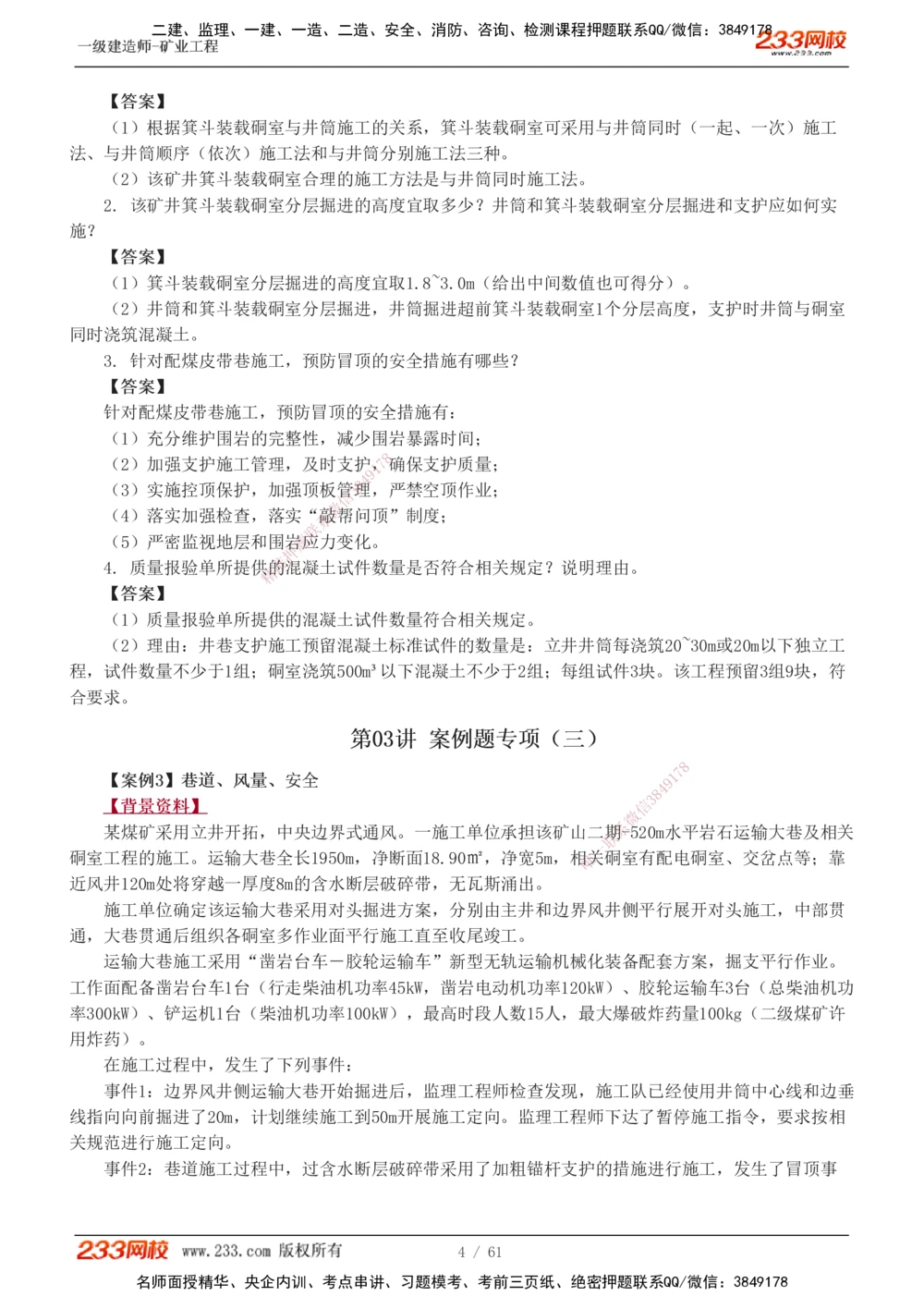

【【答答案案】】
（1）根据箕斗装载硐室与井筒施工的关系，箕斗装载硐室可采用与井筒同时（一起、一次）施工
法、与井筒顺序（依次）施工法和与井筒分别施工法三种。
（2）该矿井箕斗装载硐室合理的施工方法是与井筒同时施工法。
2. 该矿井箕斗装载硐室分层掘进的高度宜取多少？井筒和箕斗装载硐室分层掘进和支护应如何实
施？
【【答答案案】】
（1）箕斗装载硐室分层掘进的高度宜取1.8~3.0m（给出中间数值也可得分）。
（2）井筒和箕斗装载硐室分层掘进，井筒掘进超前箕斗装载硐室1个分层高度，支护时井筒与硐室
同时浇筑混凝土。

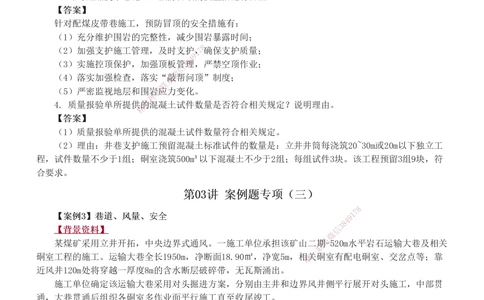

3. 针对配煤皮带巷施工，预防冒顶的安全措施有哪些？
【【答答案案】】
针对配煤皮带巷施工，预防冒顶的安全措施有：
（1）充分维护围岩的完整性，减少围岩暴露时间；
8
（2）加强支护施工管理，及时支护，7确保支护质量；
1
9
4
（3）实施控顶保护，加强顶板管3 8理，严禁空顶作业；
信
微
（4）落实加强检查，落实“系敲帮问顶”制度；
联
（5）严密监视地层和围岩题应力变化。
押
准
4. 质量报验单所提供的混凝土试件数量是否符合相关规定？说明理由。
精
【【答答案案】】
（1）质量报验单所提供的 混凝土试件数量符合相关规定。
（2）理由：井巷支护施工预留 混凝土标准试件的数量是：立井井筒每浇筑20~30m或20m以下独立工
程，试件数量不少于1组；硐室浇筑50 0m³以下混凝土不少于2组；每组试件3块。该工程预留3组9块，符
合要求。
第第0033讲讲 案案例例题题专专项项（（三三））
8
【【案案例例33】】巷巷道道、、风风量量、、安安全全 9 1
7
8
4
【【背背景景资资料料】】 信
3
微
某煤矿采用立井开拓，中央边界式通风。一施工单位承 担该矿山二期系-520m水平岩石运输大巷及相关
联
一
硐室工程的施工。运输大巷全长1950m，净断面18.90㎡，净宽 5m，相唯关硐室有配电硐室、交岔点等；靠
近风井120m处将穿越一厚度8m的含水断层破碎带，无瓦斯涌出。
施工单位确定该运输大巷采用对头掘进方案，分别由主井和边界风井侧平行展开对头施工，中部贯
通，大巷贯通后组织各硐室多作业面平行施工直至收尾竣工。
运输大巷施工采用“凿岩台车－胶轮运输车”新型无轨运输机械化装备配套方案，掘支平行作业。
工作面配备凿岩台车1台（行走柴油机功率45kW，凿岩电动机功率120kW）、胶轮运输车3台（总柴油机功
率300kW）、铲运机1台（柴油机功率100kW），最高时段人数15人，最大爆破炸药量100kg（二级煤矿许
用炸药）。
在施工过程中，发生了下列事件：
事件1：边界风井侧运输大巷开始掘进后，监理工程师检查发现，施工队已经使用井筒中心线和边垂
线指向向前掘进了20m，计划继续施工到50m开展施工定向。监理工程师下达了暂停施工指令，要求按相
关规范进行施工定向。
事件2：巷道施工过程中，过含水断层破碎带采用了加粗锚杆支护的措施进行施工，发生了冒顶事

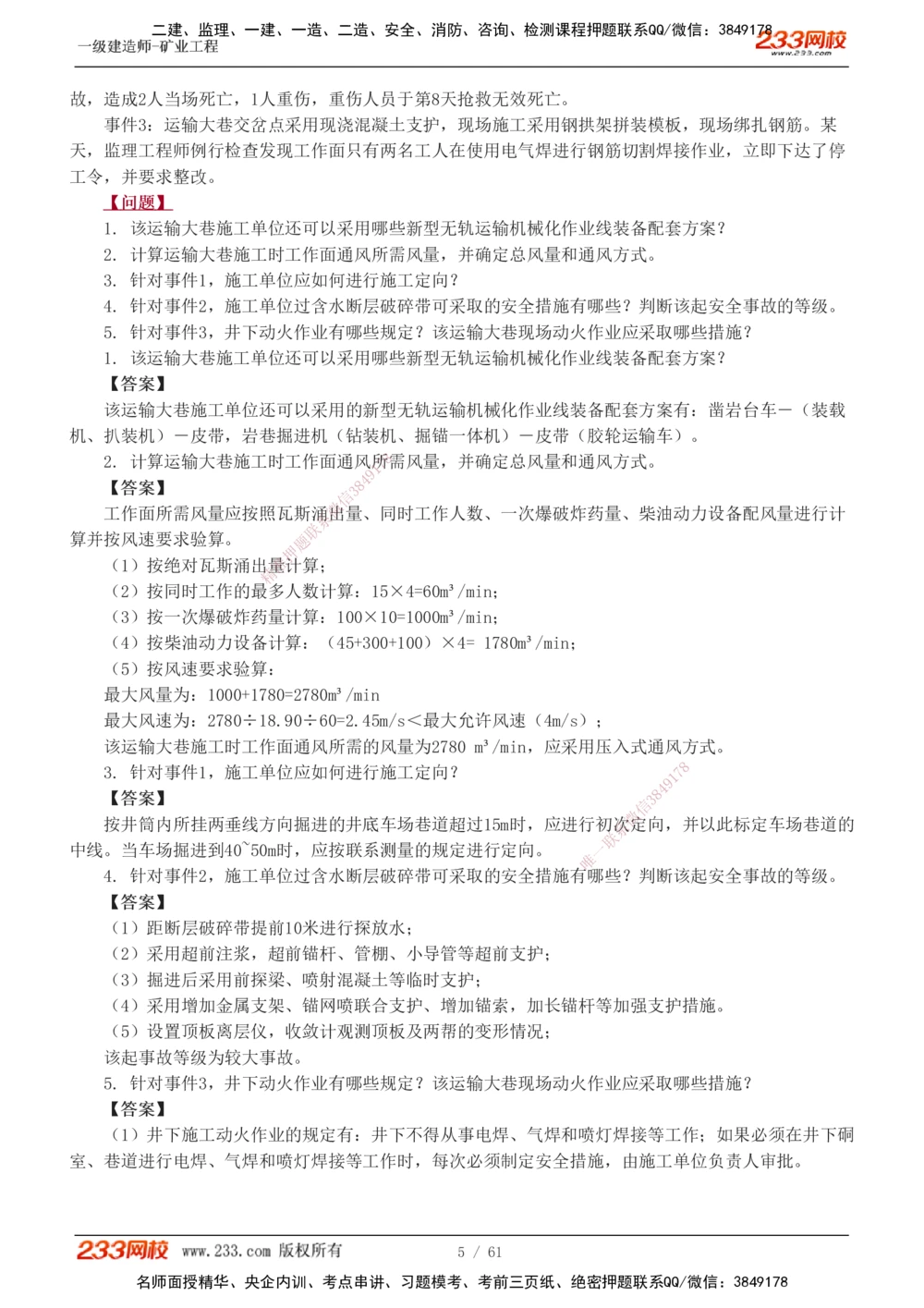

4 / 61
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
一一级级建建造造师师--矿矿业业工工程程
故，造成2人当场死亡，1人重伤，重伤人员于第8天抢救无效死亡。
事件3：运输大巷交岔点采用现浇混凝土支护，现场施工采用钢拱架拼装模板，现场绑扎钢筋。某
天，监理工程师例行检查发现工作面只有两名工人在使用电气焊进行钢筋切割焊接作业，立即下达了停
工令，并要求整改。
【【问问题题】】
1. 该运输大巷施工单位还可以采用哪些新型无轨运输机械化作业线装备配套方案？
2. 计算运输大巷施工时工作面通风所需风量，并确定总风量和通风方式。
3. 针对事件1，施工单位应如何进行施工定向？
4. 针对事件2，施工单位过含水断层破碎带可采取的安全措施有哪些？判断该起安全事故的等级。
5. 针对事件3，井下动火作业有哪些规定？该运输大巷现场动火作业应采取哪些措施？
1. 该运输大巷施工单位还可以采用哪些新型无轨运输机械化作业线装备配套方案？
【【答答案案】】
该运输大巷施工单位还可以采用的新型无轨运输机械化作业线装备配套方案有：凿岩台车－（装载
机、扒装机）－皮带，岩巷掘进机（钻装机、掘锚一体机）－皮带（胶轮运输车）。
2. 计算运输大巷施工时工作面通风所7 8需风量，并确定总风量和通风方式。
1
9
4
【【答答案案】】 3 8
信
微
工作面所需风量应按照瓦斯涌出量、同时工作人数、一次爆破炸药量、柴油动力设备配风量进行计
系
联
算并按风速要求验算。 题
押
（1）按绝对瓦斯涌出量准计算；
精
（2）按同时工作的最多 人数计算：15×4=60m³/min；
（3）按一次爆破炸药量计 算：100×10=1000m³/min；
（4）按柴油动力设备计算：（ 45+300+100）×4= 1780m³/min；
（5）按风速要求验算：
最大风量为：1000+1780=2780m³/min
最大风速为：2780÷18.90÷60=2.45m/s ＜最大允许风速（4m/s）；
该运输大巷施工时工作面通风所需的风量为 2780 m³/min，应采用压入式通风方式。
8
3. 针对事件1，施工单位应如何进行施工定向？
1
7
9
【【答答案案】】
信
3 8
4
微
按井筒内所挂两垂线方向掘进的井底车场巷道超过15m 时，应进行初系次定向，并以此标定车场巷道的
联
中线。当车场掘进到40~50m时，应按联系测量的规定进行定向。 一
唯
4. 针对事件2，施工单位过含水断层破碎带可采取的安全措 施 有 哪些？判断该起安全事故的等级。
【【答答案案】】
（1）距断层破碎带提前10米进行探放水；
（2）采用超前注浆，超前锚杆、管棚、小导管等超前支护；
（3）掘进后采用前探梁、喷射混凝土等临时支护；
（4）采用增加金属支架、锚网喷联合支护、增加锚索，加长锚杆等加强支护措施。
（5）设置顶板离层仪，收敛计观测顶板及两帮的变形情况；
该起事故等级为较大事故。
5. 针对事件3，井下动火作业有哪些规定？该运输大巷现场动火作业应采取哪些措施？
【【答答案案】】
（1）井下施工动火作业的规定有：井下不得从事电焊、气焊和喷灯焊接等工作；如果必须在井下硐
室、巷道进行电焊、气焊和喷灯焊接等工作时，每次必须制定安全措施，由施工单位负责人审批。
5 / 61
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
一一级级建建造造师师--矿矿业业工工程程
（2）该运输大巷现场动火作业应采取的措施有：指定专人在场检查和监督；焊接地点前后两端10m
的井巷范围内应是不燃性材料支护，并由专人负责喷水；应至少备有2个灭火器；焊接工作完毕工作地点
应再次喷水，并有专人在工作面检查1h，发现异状，立即处理。

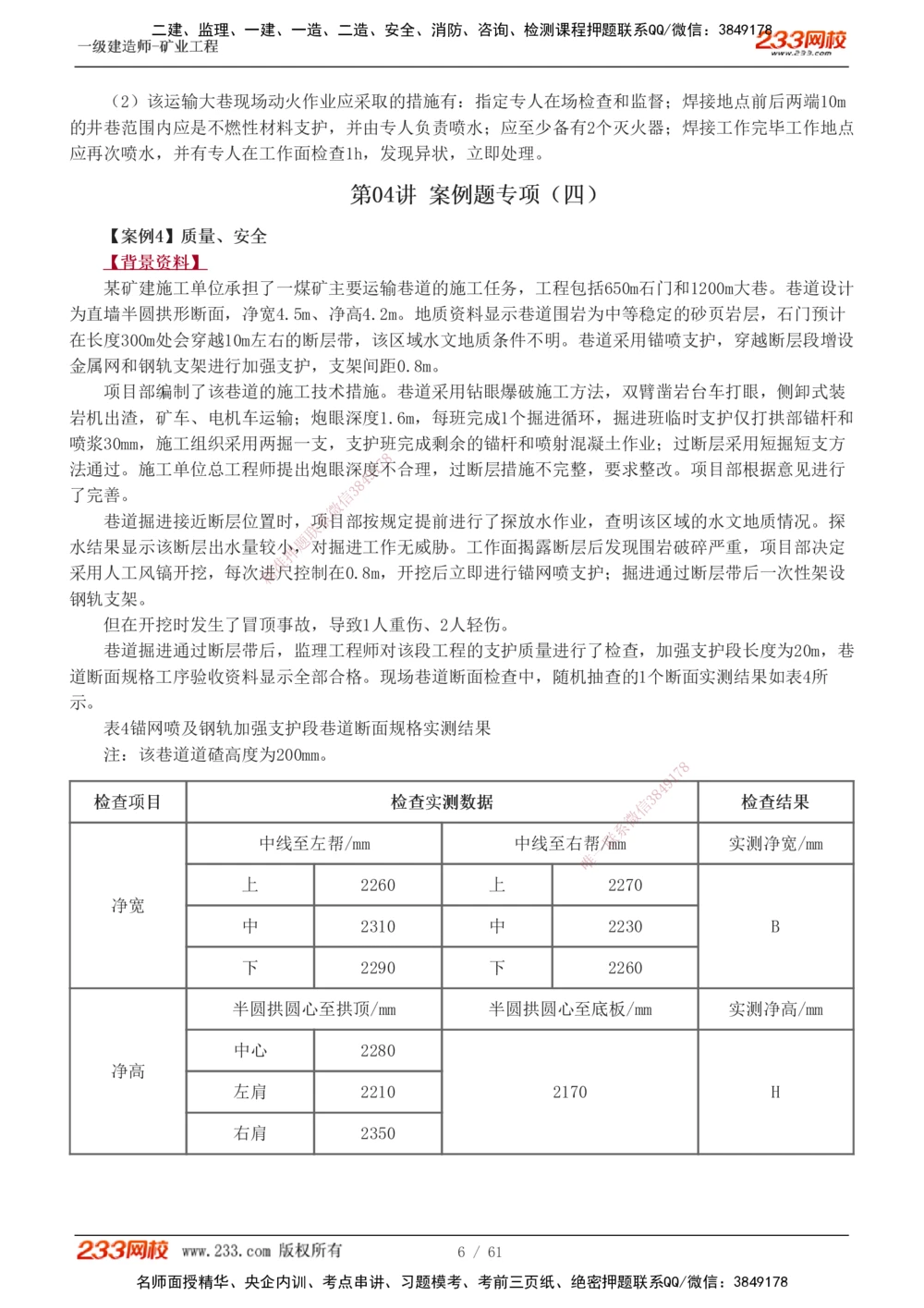

第第0044讲讲 案案例例题题专专项项（（四四））
【【案案例例44】】质质量量、、安安全全
【【背背景景资资料料】】
某矿建施工单位承担了一煤矿主要运输巷道的施工任务，工程包括650m石门和1200m大巷。巷道设计
为直墙半圆拱形断面，净宽4.5m、净高4.2m。地质资料显示巷道围岩为中等稳定的砂页岩层，石门预计
在长度300m处会穿越10m左右的断层带，该区域水文地质条件不明。巷道采用锚喷支护，穿越断层段增设
金属网和钢轨支架进行加强支护，支架间距0.8m。
项目部编制了该巷道的施工技术措施。巷道采用钻眼爆破施工方法，双臂凿岩台车打眼，侧卸式装
岩机出渣，矿车、电机车运输；炮眼深度1.6m，每班完成1个掘进循环，掘进班临时支护仅打拱部锚杆和
喷浆30mm，施工组织采用两掘一支，支护班完成剩余的锚杆和喷射混凝土作业；过断层采用短掘短支方
8
7
法通过。施工单位总工程师提出炮眼深度1不合理，过断层措施不完整，要求整改。项目部根据意见进行
9
4
8
了完善。 信 3
微
巷道掘进接近断层位置时，项系目部按规定提前进行了探放水作业，查明该区域的水文地质情况。探
联
题
水结果显示该断层出水量较小，对掘进工作无威胁。工作面揭露断层后发现围岩破碎严重，项目部决定
押
准
采用人工风镐开挖，每次精进尺控制在0.8m，开挖后立即进行锚网喷支护；掘进通过断层带后一次性架设
钢轨支架。
但在开挖时发生了冒顶事故，导致1人重伤、2人轻伤。
巷道掘进通过断层带后，监理工程师对该段工程的支护质量进行了检查，加强支护段长度为20m，巷
道断面规格工序验收资料显示全部合格。现场巷道断面检查中，随机抽查的1个断面实测结果如表4所
示。
表4锚网喷及钢轨加强支护段巷道断面规 格实测结果
注：该巷道道碴高度为200mm。
8
1
7
9
8
4
检检查查项项目目 检检查查实实测测数数据据 信 3 检检查查结结果果
微
系
中线至左帮/mm 中 线至右帮
联
/mm 实测净宽/mm
一
唯
上 2260 上 2270
净宽
中 2310 中 2230 B
下 2290 下 2260
半圆拱圆心至拱顶/mm 半圆拱圆心至底板/mm 实测净高/mm
中心 2280
净高
左肩 2210 2170 H
右肩 2350
6 / 61
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
一一级级建建造造师师--矿矿业业工工程程

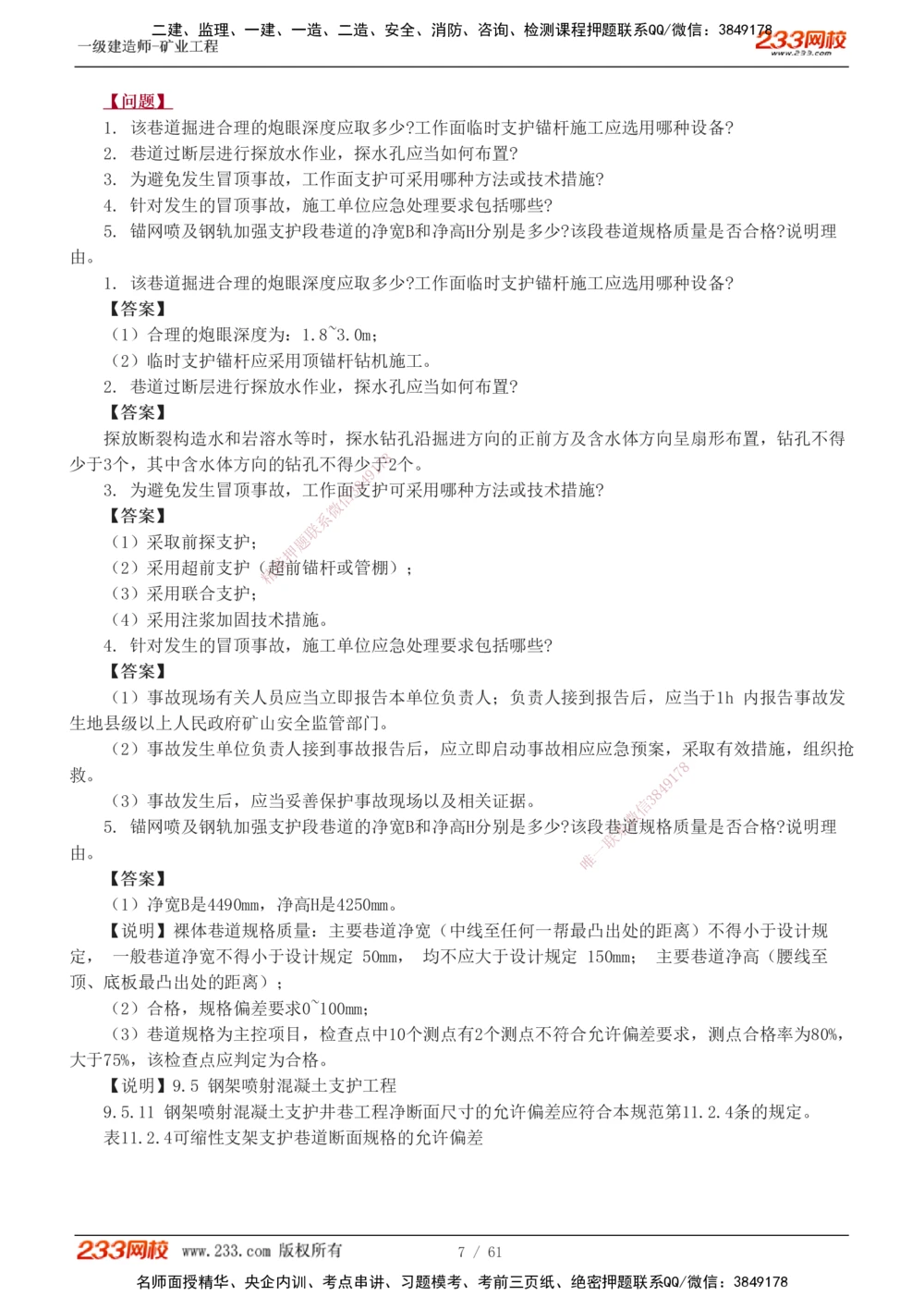

【【问问题题】】
1. 该巷道掘进合理的炮眼深度应取多少?工作面临时支护锚杆施工应选用哪种设备?
2. 巷道过断层进行探放水作业，探水孔应当如何布置?
3. 为避免发生冒顶事故，工作面支护可采用哪种方法或技术措施?
4. 针对发生的冒顶事故，施工单位应急处理要求包括哪些?
5. 锚网喷及钢轨加强支护段巷道的净宽B和净高H分别是多少?该段巷道规格质量是否合格?说明理
由。
1. 该巷道掘进合理的炮眼深度应取多少?工作面临时支护锚杆施工应选用哪种设备?
【【答答案案】】
（1）合理的炮眼深度为：1.8~3.0m；
（2）临时支护锚杆应采用顶锚杆钻机施工。
2. 巷道过断层进行探放水作业，探水孔应当如何布置?
【【答答案案】】
探放断裂构造水和岩溶水等时，探水钻孔沿掘进方向的正前方及含水体方向呈扇形布置，钻孔不得
8
少于3个，其中含水体方向的钻孔不得少于72个。
1
9
4
3. 为避免发生冒顶事故，工作面3 8支护可采用哪种方法或技术措施?
信
微
【【答答案案】】 系
联
（1）采取前探支护； 题
押
准
（2）采用超前支护（超前锚杆或管棚）；
精
（3）采用联合支护；
（4）采用注浆加固技术措 施。
4. 针对发生的冒顶事故，施工 单位应急处理要求包括哪些?
【【答答案案】】
（1）事故现场有关人员应当立即报告 本单位负责人；负责人接到报告后，应当于1h 内报告事故发
生地县级以上人民政府矿山安全监管部门。
（2）事故发生单位负责人接到事故报告后， 应立即启动事故相应应急预案，采取有效措施，组织抢
8
救。 1 7
9
8
4
（3）事故发生后，应当妥善保护事故现场以及相关 证据。 信 3
微
5. 锚网喷及钢轨加强支护段巷道的净宽B和净高H分别 是多少?该段巷系道规格质量是否合格?说明理
联
由。
唯
一
【【答答案案】】
（1）净宽B是4490mm，净高H是4250mm。
【说明】裸体巷道规格质量：主要巷道净宽（中线至任何一帮最凸出处的距离）不得小于设计规
定， 一般巷道净宽不得小于设计规定 50mm， 均不应大于设计规定 150mm； 主要巷道净高（腰线至
顶、底板最凸出处的距离）；
（2）合格，规格偏差要求0~100mm；
（3）巷道规格为主控项目，检查点中10个测点有2个测点不符合允许偏差要求，测点合格率为80%，
大于75%，该检查点应判定为合格。
【说明】9.5 钢架喷射混凝土支护工程
9.5.11 钢架喷射混凝土支护井巷工程净断面尺寸的允许偏差应符合本规范第11.2.4条的规定。
表11.2.4可缩性支架支护巷道断面规格的允许偏差
7 / 61
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
一一级级建建造造师师--矿矿业业工工程程

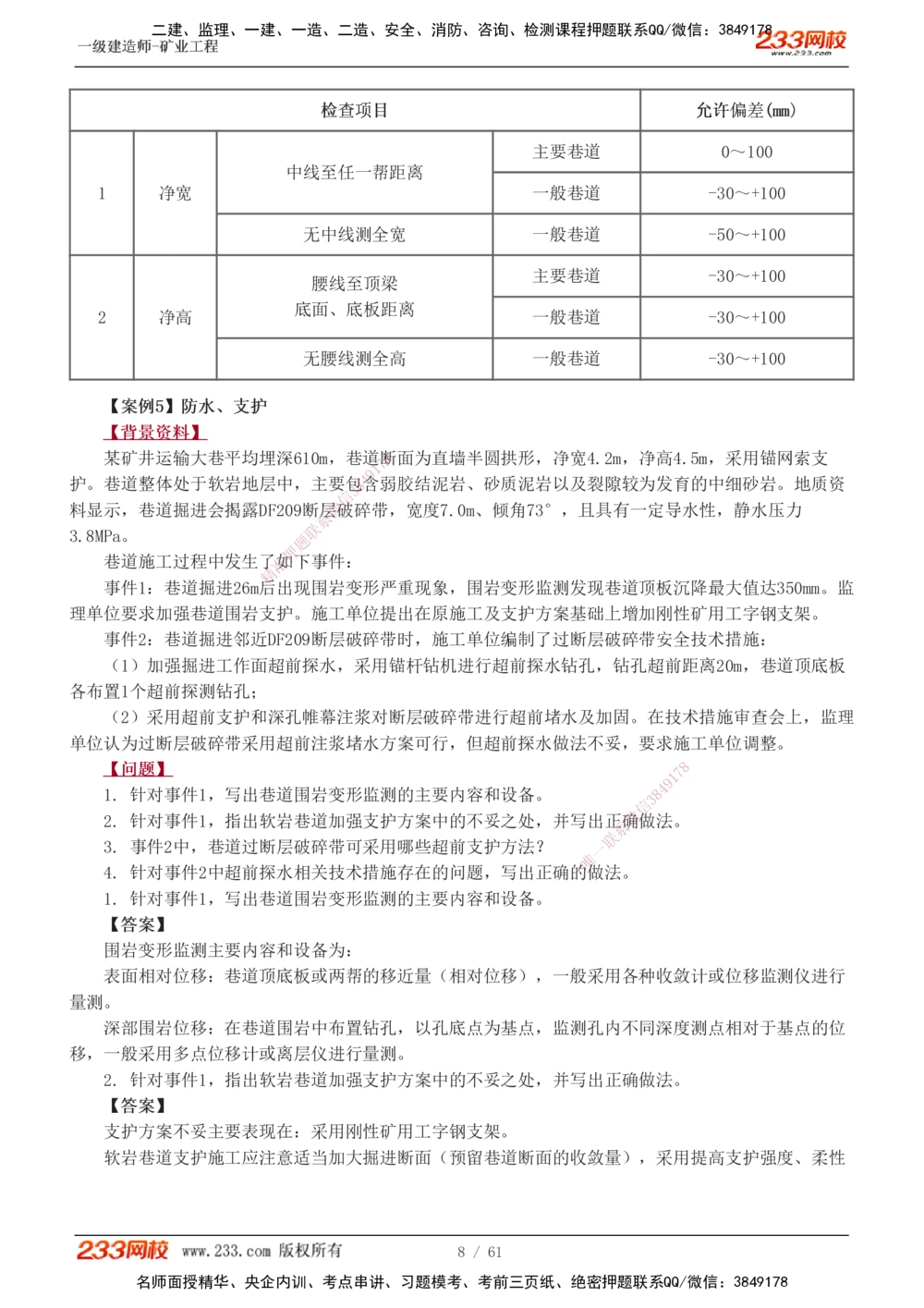

检检查查项项目目 允允许许偏偏差差((mmmm))
主要巷道 0～100
中线至任一帮距离
1 净宽 一般巷道 -30～+100
无中线测全宽 一般巷道 -50～+100
主要巷道 -30～+100
腰线至顶梁
底面、底板距离
2 净高 一般巷道 -30～+100
无腰线测全高 一般巷道 -30～+100
【【案案例例55】】防防水水、、支支护护
【【背背景景资资料料】】
某矿井运输大巷平均埋深610m，巷道8断面为直墙半圆拱形，净宽4.2m，净高4.5m，采用锚网索支
7
1
9
护。巷道整体处于软岩地层中，主要包8 4含弱胶结泥岩、砂质泥岩以及裂隙较为发育的中细砂岩。地质资
3
信
料显示，巷道掘进会揭露DF209断层微破碎带，宽度7.0m、倾角73°，且具有一定导水性，静水压力
系
联
3.8MPa。
题
押
巷道施工过程中发生了准如下事件：
精
事件1：巷道掘进26m后出现围岩变形严重现象，围岩变形监测发现巷道顶板沉降最大值达350mm。监
理单位要求加强巷道围岩支护。施工单位提出在原施工及支护方案基础上增加刚性矿用工字钢支架。
事件2：巷道掘进邻近DF209断层破碎带时，施工单位编制了过断层破碎带安全技术措施：
（1）加强掘进工作面超前探水，采用锚杆钻机进行超前探水钻孔，钻孔超前距离20m，巷道顶底板
各布置1个超前探测钻孔；
（2）采用超前支护和深孔帷幕注浆对断层破碎带进行超前堵水及加固。在技术措施审查会上，监理
单位认为过断层破碎带采用超前注浆堵水方案可行，但超前探水做法不妥，要求施工单位调整。
【【问问题题】】
1
7 8
9
1. 针对事件1，写出巷道围岩变形监测的主要内容 和设备。 8
4
信
3
2. 针对事件1，指出软岩巷道加强支护方案中的不妥 之处，并写出正微确做法。
系
3. 事件2中，巷道过断层破碎带可采用哪些超前支护方法 ？ 一
联
唯
4. 针对事件2中超前探水相关技术措施存在的问题，写出正 确 的 做法。
1. 针对事件1，写出巷道围岩变形监测的主要内容和设备。
【【答答案案】】
围岩变形监测主要内容和设备为：
表面相对位移：巷道顶底板或两帮的移近量（相对位移），一般采用各种收敛计或位移监测仪进行
量测。
深部围岩位移：在巷道围岩中布置钻孔，以孔底点为基点，监测孔内不同深度测点相对于基点的位
移，一般采用多点位移计或离层仪进行量测。
2. 针对事件1，指出软岩巷道加强支护方案中的不妥之处，并写出正确做法。
【【答答案案】】
支护方案不妥主要表现在：采用刚性矿用工字钢支架。
软岩巷道支护施工应注意适当加大掘进断面（预留巷道断面的收敛量），采用提高支护强度、柔性
8 / 61
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
一一级级建建造造师师--矿矿业业工工程程
或可缩性支护、二次支护和联合支护方式。
3. 事件2中，巷道过断层破碎带可采用哪些超前支护方法？
【【答答案案】】
超前锚杆、小导管、管棚、注浆。
4. 针对事件2中超前探水相关技术措施存在的问题，写出正确的做法。
【【答答案案】】
探放水钻孔超前距应大于25m。
采用专业钻机进行探放水钻孔。
探放水钻孔数量不小于3个。
应采用物探先行、钻探验证的方法。
第第0055讲讲 案案例例题题专专项项（（五五））
【【案案例例66】】表表土土施施工工、、验验收收、、混混凝凝土土、、注注浆浆
【【背背景景资资料料】】
8
某煤矿新建一副立井井筒，设计净直1 7径8.6m，深度878m。该井筒地质资料表明，冲积层及风化带厚
9
4
8
度88m，由砂质粘土、砂层和卵石层组3成，含水率低且流动性小，水压不大于0.19MPa，稳定性较差；基
信
微
岩段以泥岩、砂岩及泥质砂岩为主系，为弱稳定到中等稳定岩层。井筒深度590m~635m处存在有断层破碎
联
带，充水量较大；深度720m~7题72m处存在有裂隙含水层，含水丰富，含水层底部有较厚的隔水层；预计井
押
准
筒施工涌水量在15m³/h~3精5m³/h之间。井壁结构表土段采用钢筋混凝土，基岩段采用普通混凝土，混凝土
强度等级C35。
某施工单位承建该井筒施工 项目，根据地质资料、初步设计、机械化配套方案等编制了井筒施工组
织设计。施工组织设计中，表土层 采用普通法施工，掘进与支护采用井圈背板法，循环进尺为1.0m。基
岩段采用钻眼爆破法，模板选用高度3 .6m的金属整体模板，混凝土采用输料管下放。施工过程中，发生
了下列事件：
事件1：表土段施工结束，监理工程师组 织了工程验收。施工单位提供的全部验收资料中，表土层掘
进分项工序验收记录表共73份，抽查10份。其中 ，主控项目井筒掘进半径部分验收记录表上测点数为5~7
8
个。验收时，监理工程师现场选择3个检查点检测井 筒净半径，检查点的位置距井1 7口20m、55m、80m。
9
8
4
事件2：某日早班井筒施工到610m，发现井壁出现淋 水，施工单位认为淋信 3水不大，未做处理，安排工
微
人支好模板后，混凝土浇筑工将混凝土输送管直接插入模板 浇筑混凝土。系脱模后，发现该段井壁混凝土
联
一
出现蜂窝麻面现象，无法满足质量要求。
唯
事件3：为保证施工安全和井筒施工质量，施工单位对井筒基 岩 段较厚的含水层与断层破碎带选择了
工作面预注浆治水方案，保证了井筒的顺利施工。
【【问问题题】】
1. 根据背景资料，指出表土段施工方案存在的不合理之处，并给出目前施工条件下的合理施工方
案。
2. 事件1中，表土层井筒段验收过程及验收资料中存在哪些不妥？写出正确做法。
3. 事件2中，纠正混凝土施工过程中的不正确做法，并说明造成井壁混凝土缺陷的主要原因。
4. 事件3中，施工单位选择工作面预注浆方案的依据是什么？
5. 采用工作面预注浆堵水，混凝土止浆垫的设置有哪些要求？
1. 根据背景资料，指出表土段施工方案存在的不合理之处，并给出目前施工条件下的合理施工方
案。
【【答答案案】】
9 / 61
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
一一级级建建造造师师--矿矿业业工工程程

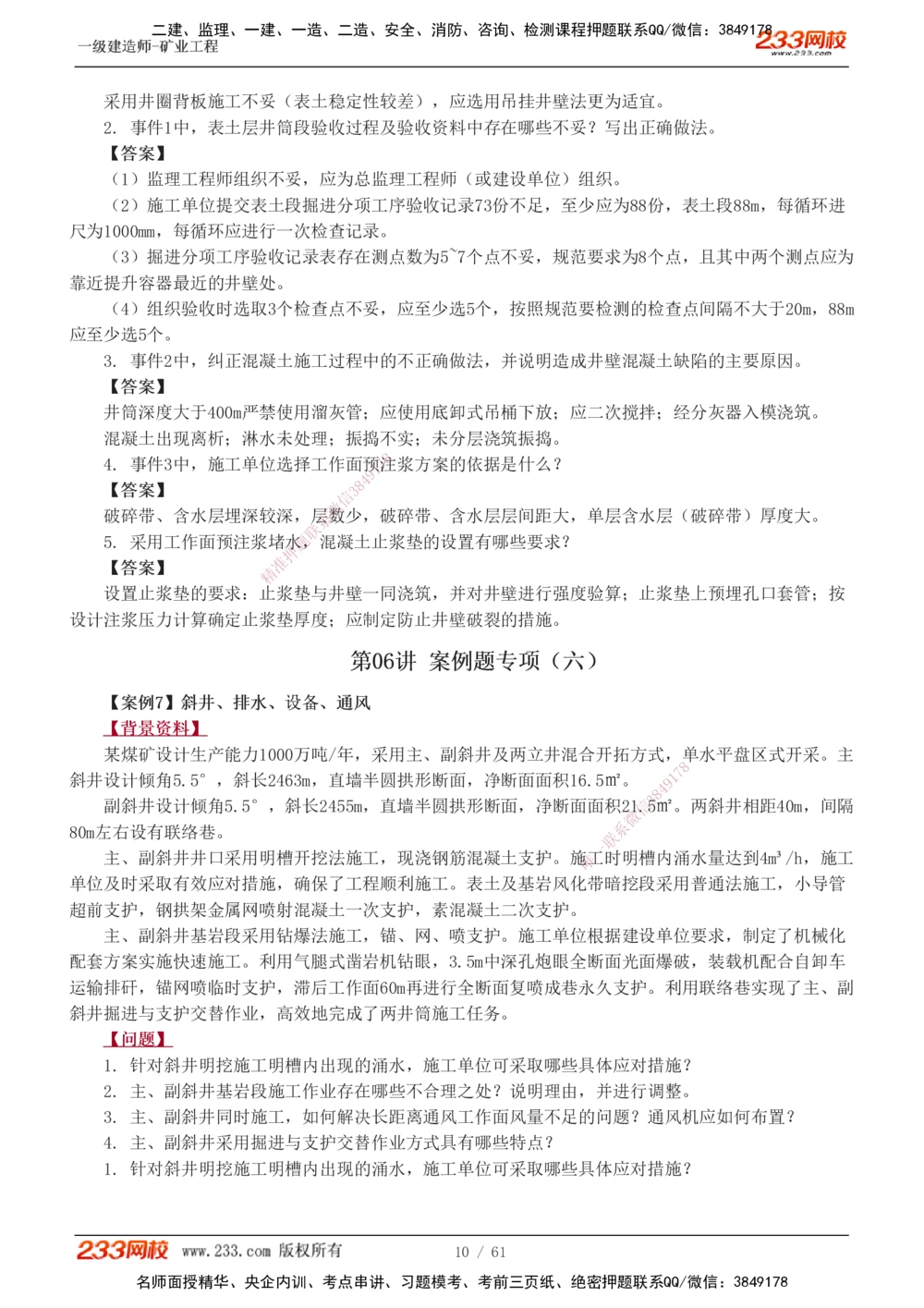

采用井圈背板施工不妥（表土稳定性较差），应选用吊挂井壁法更为适宜。
2. 事件1中，表土层井筒段验收过程及验收资料中存在哪些不妥？写出正确做法。
【【答答案案】】
（1）监理工程师组织不妥，应为总监理工程师（或建设单位）组织。
（2）施工单位提交表土段掘进分项工序验收记录73份不足，至少应为88份，表土段88m，每循环进
尺为1000mm，每循环应进行一次检查记录。
（3）掘进分项工序验收记录表存在测点数为5~7个点不妥，规范要求为8个点，且其中两个测点应为
靠近提升容器最近的井壁处。
（4）组织验收时选取3个检查点不妥，应至少选5个，按照规范要检测的检查点间隔不大于20m，88m
应至少选5个。
3. 事件2中，纠正混凝土施工过程中的不正确做法，并说明造成井壁混凝土缺陷的主要原因。
【【答答案案】】
井筒深度大于400m严禁使用溜灰管；应使用底卸式吊桶下放；应二次搅拌；经分灰器入模浇筑。
混凝土出现离析；淋水未处理；振捣不实；未分层浇筑振捣。
8
4. 事件3中，施工单位选择工作面预7注浆方案的依据是什么？
1
9
4
【【答答案案】】 3 8
信
微
破碎带、含水层埋深较深，层系数少，破碎带、含水层层间距大，单层含水层（破碎带）厚度大。
联
5. 采用工作面预注浆堵水题，混凝土止浆垫的设置有哪些要求？
押
准
【【答答案案】】
精
设置止浆垫的要求：止 浆垫与井壁一同浇筑，并对井壁进行强度验算；止浆垫上预埋孔口套管；按
设计注浆压力计算确定止浆垫厚 度；应制定防止井壁破裂的措施。
第第0066讲讲 案案例例题题专专项项（（六六））
【【案案例例77】】斜斜井井、、排排水水、、设设备备、、通通风风
【【背背景景资资料料】】
某煤矿设计生产能力1000万吨/年，采用主、 副斜井及两立井混合开拓方式，单水平盘区式开采。主
8
斜井设计倾角5.5°，斜长2463m，直墙半圆拱形断面 ，净断面面积16.5㎡。 9 1
7
8
4
副斜井设计倾角5.5°，斜长2455m，直墙半圆拱形 断面，净断面面积21信.
3
5㎡。两斜井相距40m，间隔
微
80m左右设有联络巷。 系
联
一
主、副斜井井口采用明槽开挖法施工，现浇钢筋混凝土支 护。施唯工时明槽内涌水量达到4m³/h，施工
单位及时采取有效应对措施，确保了工程顺利施工。表土及基岩风 化带暗挖段采用普通法施工，小导管
超前支护，钢拱架金属网喷射混凝土一次支护，素混凝土二次支护。
主、副斜井基岩段采用钻爆法施工，锚、网、喷支护。施工单位根据建设单位要求，制定了机械化
配套方案实施快速施工。利用气腿式凿岩机钻眼，3.5m中深孔炮眼全断面光面爆破，装载机配合自卸车
运输排矸，锚网喷临时支护，滞后工作面60m再进行全断面复喷成巷永久支护。利用联络巷实现了主、副
斜井掘进与支护交替作业，高效地完成了两井筒施工任务。
【【问问题题】】
1. 针对斜井明挖施工明槽内出现的涌水，施工单位可采取哪些具体应对措施？
2. 主、副斜井基岩段施工作业存在哪些不合理之处？说明理由，并进行调整。
3. 主、副斜井同时施工，如何解决长距离通风工作面风量不足的问题？通风机应如何布置？
4. 主、副斜井采用掘进与支护交替作业方式具有哪些特点？
1. 针对斜井明挖施工明槽内出现的涌水，施工单位可采取哪些具体应对措施？
10 / 61
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
一一级级建建造造师师--矿矿业业工工程程
【【答答案案】】
针对斜井明挖施工明槽内出现的涌水，施工单位可采取的具体应对措施有：设置水泵排水，明槽底
部两侧设置水沟，将水集中在集水槽（坑），用水泵将水排至地面排水沟。
2. 主、副斜井基岩段施工作业存在哪些不合理之处？说明理由，并进行调整。
【【答答案案】】
主、副斜井基岩段施工作业存在的不合理之处与理由及调整方法：
（1）利用气腿式凿岩机钻眼不合理。
理由：气腿式凿岩机与3.5m中深孔炮眼全断面光面爆破不匹配。
调整方法：应采用凿岩台车钻眼。
（2）滞后迎头工作面60m再进行全断面复喷成巷永久支护不合理。
理由：永久支护距离工作面太远，违反规范规定。
调整方法：滞后迎头工作面不大于50m处再进行复喷成巷永久支护。
3. 主、副斜井同时施工，如何解决长距离通风工作面风量不足的问题？通风机应如何布置？
【【答答案案】】
主、副斜井同时施工时，解决长距离7 8通风工作面风量不足的方法是：利用主、副斜井间的联络巷，
1
9
4
调整通风系统，一个井筒进风，另一个3 8井筒回风。
信
微
通风机的布置为：局部通风机下移到进风井联络巷的上风口，同时在回风井井口密闭并安装临时扇
系
联
风机回风。 题
押
4. 主、副斜井采用掘进准与支护交替作业方式具有哪些特点？
精
【【答答案案】】
主、副斜井采用掘进与支护 交替作业方式所具有的特点是：施工速度比平行作业低，但人工效率
高，且掘进与支护工序互不干扰； 施工队伍管理水平要求不高，但因工作面工作量不平衡易造成窝工。
【【案案例例88】】斜斜井井、、爆爆破破、、设设备备、、施施 工工、、跑跑车车、、验验收收
【【背背景景资资料料】】
某煤矿主斜井井筒设计斜长为1750m，倾 角16°，直墙半圆拱形断面，净宽为5.4m，净高为4.0m，净
断面为18.5㎡。主斜井明槽段40m，冻结段双层井 壁224m，壁座10m，基岩段1476m。井筒基岩段为锚杆金
8
属网喷射混凝土支护，其余部分为钢筋混凝土支护。 井筒预计穿越3个煤层，最大
1
7涌水量为20m³/h，矿井
9
为低瓦斯矿井。
信
3 8
4
微
某施工单位承担该斜井的施工，制定了施工方案，部分 内容如下： 系
联
井筒冻结段采用EBZ-200综掘机掘进和装岩，钢丝绳牵引箕斗有轨一运输出矸，工字钢支架初次支护，
唯
每掘进8m砌筑一次外壁，外壁砌筑采用模板台车施工，内壁砌筑 根 据 地质条件分段自下而上进行。
井筒基岩段采用钻眼爆破法施工，中深孔光面爆破，炮眼深度2.7m，炸药选用第三类炸药，药卷直
径φ32mm，起爆器材为数码电子雷管，总延期时间150ms，全断面一次爆破。工作面采用凿岩台车打眼，
钻头直径φ32mm；利用凿岩台车搭设简易脚手架，自上而下进行装药连线；采用反向装药结构，串并联
连线方式；自制炮泥封孔，封孔长度不小于600mm。爆破作业严格按爆破图表执行，每循环有效进尺为
2.4m，最小空顶距200mm，大空顶距2600mm。

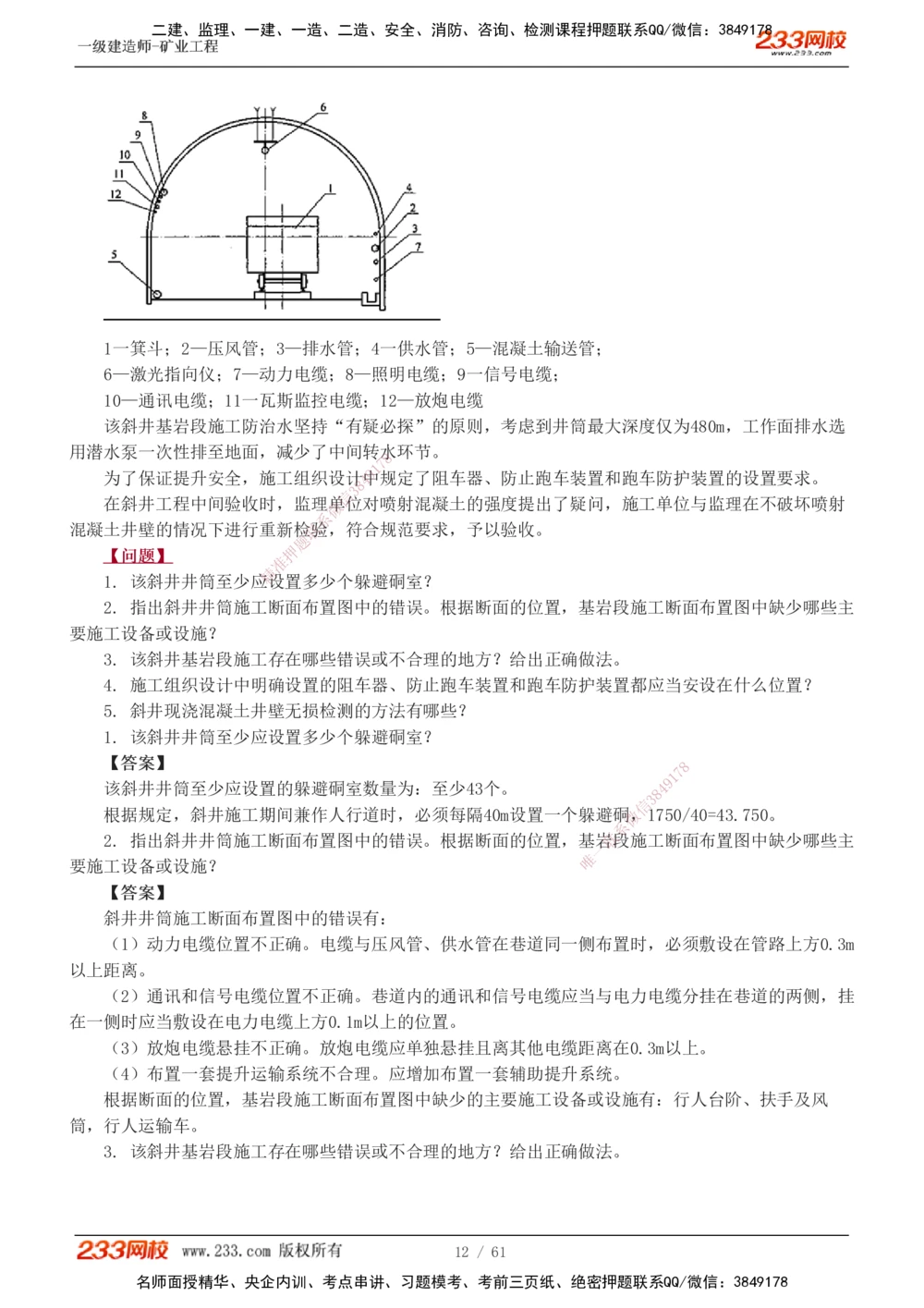

井筒内布置一套单钩配非摘挂钩式箕斗进行提升运输，距离工作面100m处的斜井基岩段施工断面布
置如图2所示。
11 / 61
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
一一级级建建造造师师--矿矿业业工工程程
1一箕斗；2—压风管；3—排水管；4一供水管；5—混凝土输送管；
6—激光指向仪；7—动力电缆；8—照明电缆；9一信号电缆；
10—通讯电缆；11一瓦斯监控电缆；12—放炮电缆
该斜井基岩段施工防治水坚持“有疑必探”的原则，考虑到井筒最大深度仅为480m，工作面排水选
用潜水泵一次性排至地面，减少了中间转水 环节。
8
7
1
为了保证提升安全，施工组织设计4 9中规定了阻车器、防止跑车装置和跑车防护装置的设置要求。
8
3
信
在斜井工程中间验收时，监理微单位对喷射混凝土的强度提出了疑问，施工单位与监理在不破坏喷射
系
混凝土井壁的情况下进行重新检联验，符合规范要求，予以验收。
题
【【问问题题】】 押
准
精
1. 该斜井井筒至少应设置多少个躲避硐室？
2. 指出斜井井筒施工断 面布置图中的错误。根据断面的位置，基岩段施工断面布置图中缺少哪些主
要施工设备或设施？
3. 该斜井基岩段施工存在哪些错 误或不合理的地方？给出正确做法。
4. 施工组织设计中明确设置的阻车 器、防止跑车装置和跑车防护装置都应当安设在什么位置？
5. 斜井现浇混凝土井壁无损检测的方法 有哪些？
1. 该斜井井筒至少应设置多少个躲避硐室 ？
【【答答案案】】 8
1
7
9
该斜井井筒至少应设置的躲避硐室数量为：至少4 3个。
8
4
信
3
根据规定，斜井施工期间兼作人行道时，必须每隔40 m设置一个躲避硐微，1750/40=43.750。
系
2. 指出斜井井筒施工断面布置图中的错误。根据断面的 位置，基岩联段施工断面布置图中缺少哪些主
一
唯
要施工设备或设施？
【【答答案案】】
斜井井筒施工断面布置图中的错误有：
（1）动力电缆位置不正确。电缆与压风管、供水管在巷道同一侧布置时，必须敷设在管路上方0.3m
以上距离。
（2）通讯和信号电缆位置不正确。巷道内的通讯和信号电缆应当与电力电缆分挂在巷道的两侧，挂
在一侧时应当敷设在电力电缆上方0.1m以上的位置。
（3）放炮电缆悬挂不正确。放炮电缆应单独悬挂且离其他电缆距离在0.3m以上。
（4）布置一套提升运输系统不合理。应增加布置一套辅助提升系统。
根据断面的位置，基岩段施工断面布置图中缺少的主要施工设备或设施有：行人台阶、扶手及风
筒，行人运输车。
3. 该斜井基岩段施工存在哪些错误或不合理的地方？给出正确做法。
12 / 61
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
一一级级建建造造师师--矿矿业业工工程程

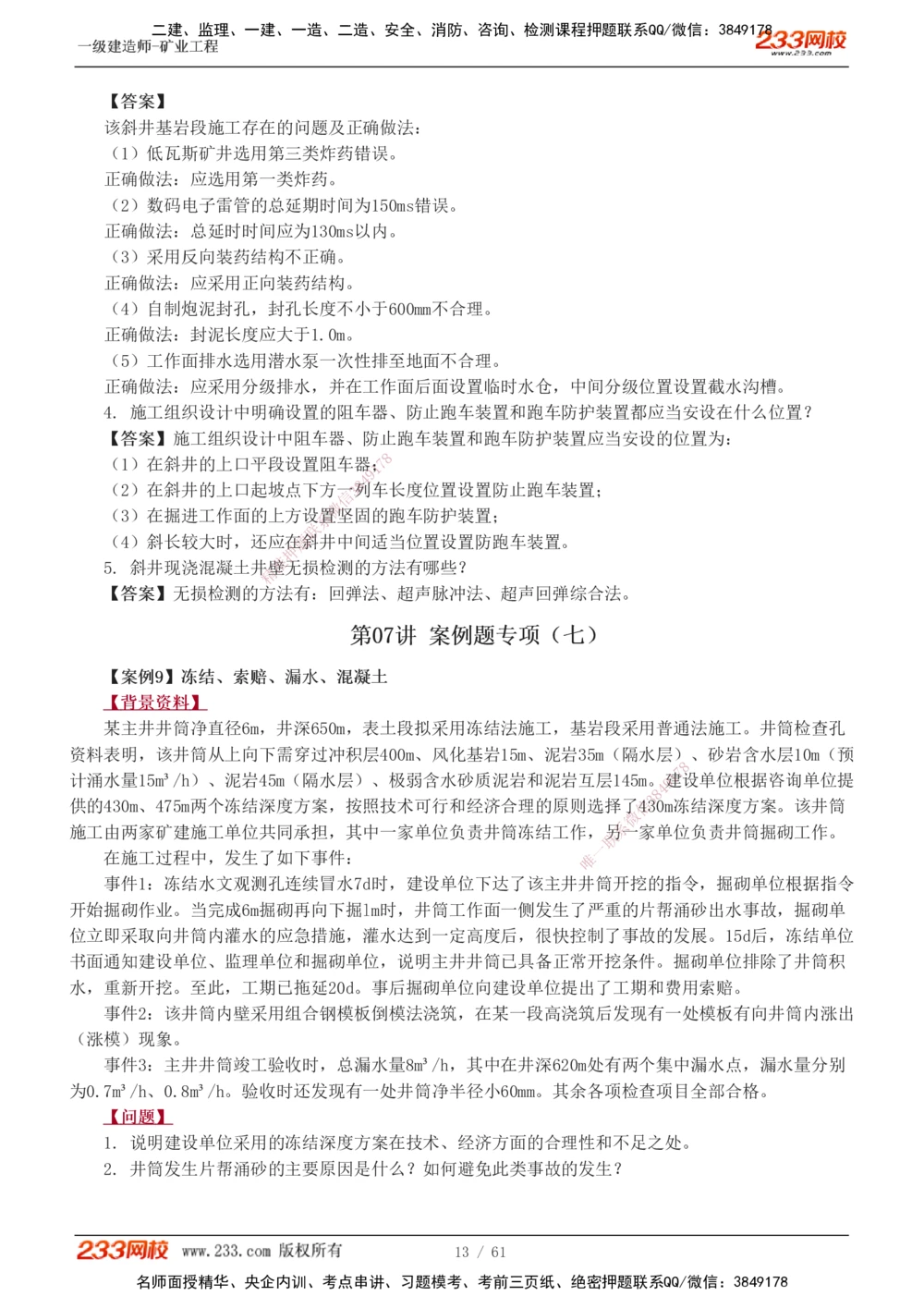

【【答答案案】】
该斜井基岩段施工存在的问题及正确做法：
（1）低瓦斯矿井选用第三类炸药错误。
正确做法：应选用第一类炸药。
（2）数码电子雷管的总延期时间为150ms错误。
正确做法：总延时时间应为130ms以内。
（3）采用反向装药结构不正确。
正确做法：应采用正向装药结构。
（4）自制炮泥封孔，封孔长度不小于600mm不合理。
正确做法：封泥长度应大于1.0m。
（5）工作面排水选用潜水泵一次性排至地面不合理。
正确做法：应采用分级排水，并在工作面后面设置临时水仓，中间分级位置设置截水沟槽。
4. 施工组织设计中明确设置的阻车器、防止跑车装置和跑车防护装置都应当安设在什么位置？
【【答答案案】】施工组织设计中阻车器、防止跑车装置和跑车防护装置应当安设的位置为：
8
（1）在斜井的上口平段设置阻车器；7
1
9
4
（2）在斜井的上口起坡点下方一3 8列车长度位置设置防止跑车装置；
信
微
（3）在掘进工作面的上方设系置坚固的跑车防护装置；
联
（4）斜长较大时，还应在题斜井中间适当位置设置防跑车装置。
押
准
5. 斜井现浇混凝土井壁无损检测的方法有哪些？
精
【【答答案案】】无损检测的方 法有：回弹法、超声脉冲法、超声回弹综合法。
第第0077讲讲 案案例例题题专专项项（（七七））
【【案案例例99】】冻冻结结、、索索赔赔、、漏漏水水、、混混凝凝土土
【【背背景景资资料料】】
某主井井筒净直径6m，井深650m，表土段 拟采用冻结法施工，基岩段采用普通法施工。井筒检查孔
资料表明，该井筒从上向下需穿过冲积层400m、 风化基岩15m、泥岩35m（隔水层）、砂岩含水层10m（预
8
计涌水量15m³/h）、泥岩45m（隔水层）、极弱含水 砂质泥岩和泥岩互层145m。9建1
7
设单位根据咨询单位提
8
4
供的430m、475m两个冻结深度方案，按照技术可行和经 济合理的原则选择了信4
3
30m冻结深度方案。该井筒
微
施工由两家矿建施工单位共同承担，其中一家单位负责井筒 冻结工作，另系一家单位负责井筒掘砌工作。
联
一
在施工过程中，发生了如下事件： 唯
事件1：冻结水文观测孔连续冒水7d时，建设单位下达了该主 井井筒开挖的指令，掘砌单位根据指令
开始掘砌作业。当完成6m掘砌再向下掘lm时，井筒工作面一侧发生了严重的片帮涌砂出水事故，掘砌单
位立即采取向井筒内灌水的应急措施，灌水达到一定高度后，很快控制了事故的发展。15d后，冻结单位
书面通知建设单位、监理单位和掘砌单位，说明主井井筒已具备正常开挖条件。掘砌单位排除了井筒积
水，重新开挖。至此，工期已拖延20d。事后掘砌单位向建设单位提出了工期和费用索赔。
事件2：该井筒内壁采用组合钢模板倒模法浇筑，在某一段高浇筑后发现有一处模板有向井筒内涨出
（涨模）现象。
事件3：主井井筒竣工验收时，总漏水量8m³/h，其中在井深620m处有两个集中漏水点，漏水量分别
为0.7m³/h、0.8m³/h。验收时还发现有一处井筒净半径小60mm。其余各项检查项目全部合格。
【【问问题题】】
1. 说明建设单位采用的冻结深度方案在技术、经济方面的合理性和不足之处。
2. 井筒发生片帮涌砂的主要原因是什么？如何避免此类事故的发生？
13 / 61
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
一一级级建建造造师师--矿矿业业工工程程

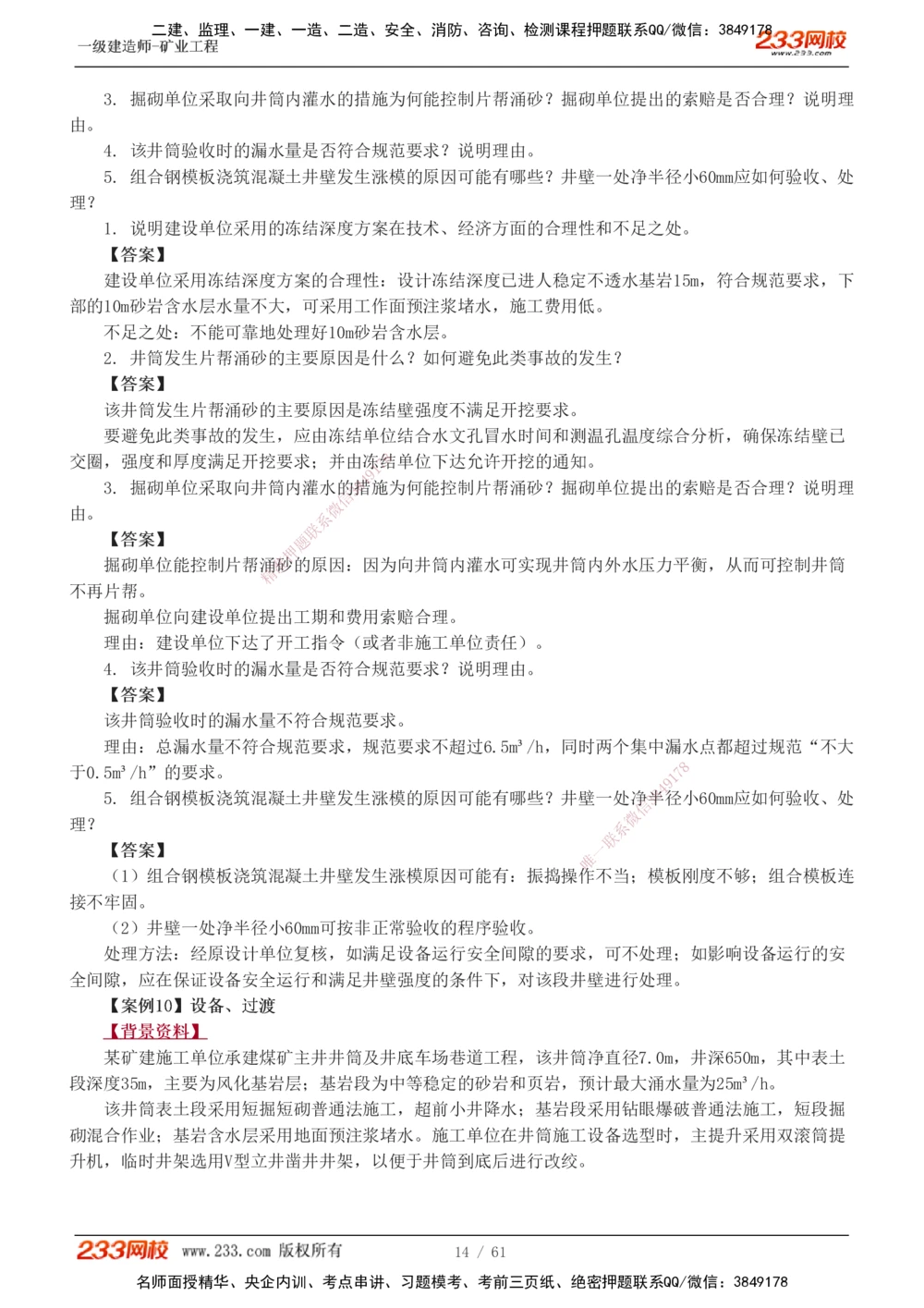

3. 掘砌单位采取向井筒内灌水的措施为何能控制片帮涌砂？掘砌单位提出的索赔是否合理？说明理
由。
4. 该井筒验收时的漏水量是否符合规范要求？说明理由。
5. 组合钢模板浇筑混凝土井壁发生涨模的原因可能有哪些？井壁一处净半径小60mm应如何验收、处
理？
1. 说明建设单位采用的冻结深度方案在技术、经济方面的合理性和不足之处。
【【答答案案】】
建设单位采用冻结深度方案的合理性：设计冻结深度已进人稳定不透水基岩15m，符合规范要求，下
部的10m砂岩含水层水量不大，可采用工作面预注浆堵水，施工费用低。
不足之处：不能可靠地处理好10m砂岩含水层。
2. 井筒发生片帮涌砂的主要原因是什么？如何避免此类事故的发生？
【【答答案案】】
该井筒发生片帮涌砂的主要原因是冻结壁强度不满足开挖要求。
要避免此类事故的发生，应由冻结单位结合水文孔冒水时间和测温孔温度综合分析，确保冻结壁已
交圈，强度和厚度满足开挖要求；并由冻7 8结单位下达允许开挖的通知。
1
9
4
3. 掘砌单位采取向井筒内灌水的3 8措施为何能控制片帮涌砂？掘砌单位提出的索赔是否合理？说明理
信
微
由。
系
联
【【答答案案】】 题
押
掘砌单位能控制片帮涌准砂的原因：因为向井筒内灌水可实现井筒内外水压力平衡，从而可控制井筒
精
不再片帮。
掘砌单位向建设单位提出工 期和费用索赔合理。
理由：建设单位下达了开工指 令（或者非施工单位责任）。
4. 该井筒验收时的漏水量是否符 合规范要求？说明理由。
【【答答案案】】
该井筒验收时的漏水量不符合规范要求。
理由：总漏水量不符合规范要求，规范要求 不超过6.5m³/h，同时两个集中漏水点都超过规范“不大
8
于0.5m³/h”的要求。
1
7
9
5. 组合钢模板浇筑混凝土井壁发生涨模的原因可 能 有哪些？井壁一处净
信
3半8
4
径小60mm应如何验收、处
微
理？ 系
联
【【答答案案】】 一
唯
（1）组合钢模板浇筑混凝土井壁发生涨模原因可能有：振捣 操 作不当；模板刚度不够；组合模板连
接不牢固。
（2）井壁一处净半径小60mm可按非正常验收的程序验收。
处理方法：经原设计单位复核，如满足设备运行安全间隙的要求，可不处理；如影响设备运行的安
全间隙，应在保证设备安全运行和满足井壁强度的条件下，对该段井壁进行处理。
【【案案例例1100】】设设备备、、过过渡渡
【【背背景景资资料料】】
某矿建施工单位承建煤矿主井井筒及井底车场巷道工程，该井筒净直径7.0m，井深650m，其中表土
段深度35m，主要为风化基岩层；基岩段为中等稳定的砂岩和页岩，预计最大涌水量为25m³/h。
该井筒表土段采用短掘短砌普通法施工，超前小井降水；基岩段采用钻眼爆破普通法施工，短段掘
砌混合作业；基岩含水层采用地面预注浆堵水。施工单位在井筒施工设备选型时，主提升采用双滚筒提
升机，临时井架选用V型立井凿井井架，以便于井筒到底后进行改绞。
14 / 61
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
一一级级建建造造师师--矿矿业业工工程程

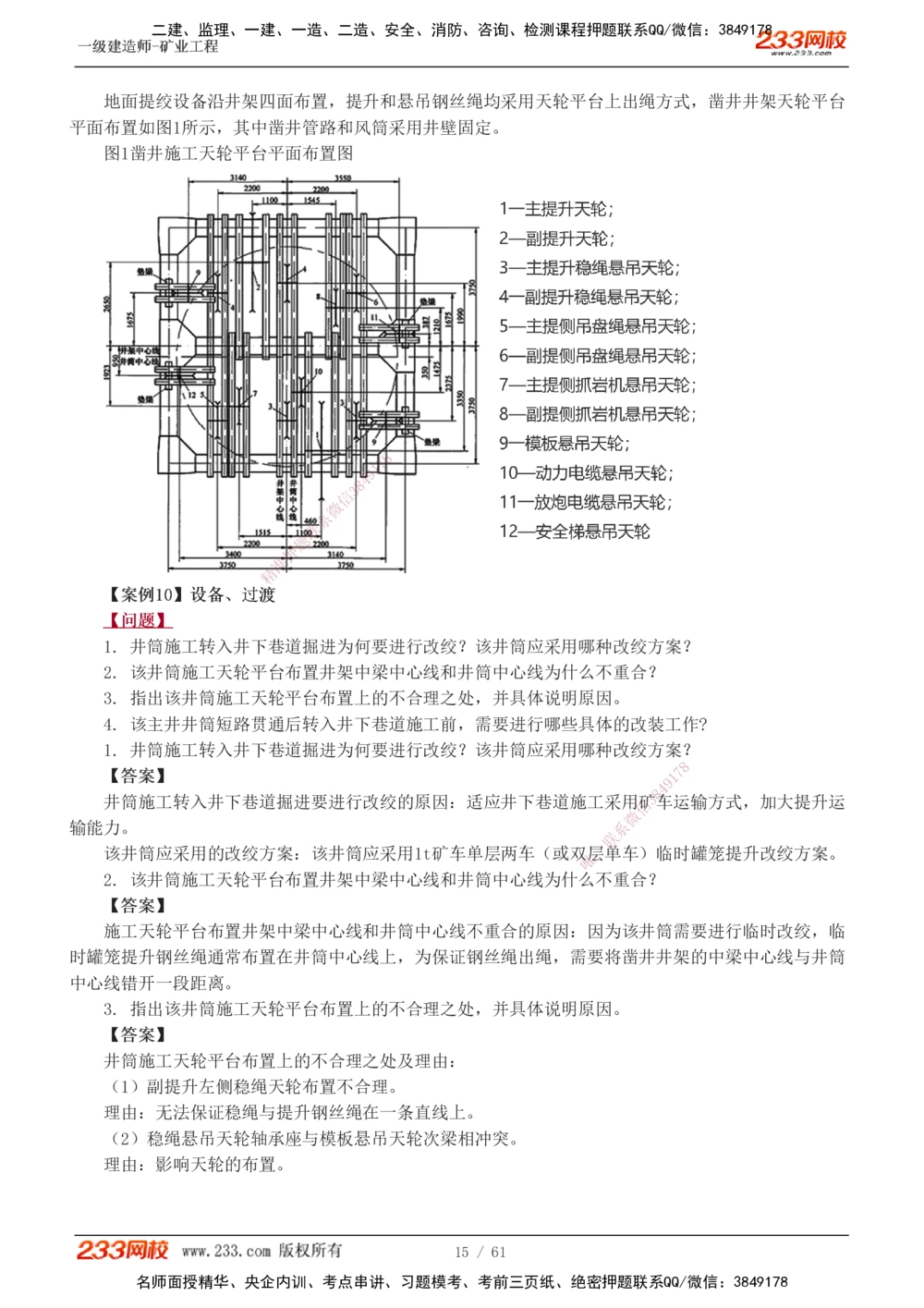

地面提绞设备沿井架四面布置，提升和悬吊钢丝绳均采用天轮平台上出绳方式，凿井井架天轮平台
平面布置如图1所示，其中凿井管路和风筒采用井壁固定。
图1凿井施工天轮平台平面布置图
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
【【案案例例1100】】设设备备、、过过渡渡
【【问问题题】】
1. 井筒施工转入井下巷道掘进 为何要进行改绞？该井筒应采用哪种改绞方案？
2. 该井筒施工天轮平台布置井架 中梁中心线和井筒中心线为什么不重合？
3. 指出该井筒施工天轮平台布置上的 不合理之处，并具体说明原因。
4. 该主井井筒短路贯通后转入井下巷道 施工前，需要进行哪些具体的改装工作?
1. 井筒施工转入井下巷道掘进为何要进行改 绞？该井筒应采用哪种改绞方案？
8
【【答答案案】】 1 7
9
8
4
井筒施工转入井下巷道掘进要进行改绞的原因：适 应井下巷道施工采用信矿3车运输方式，加大提升运
微
输能力。 系
联
该井筒应采用的改绞方案：该井筒应采用1t矿车单层两车 （或双
唯
层一单车）临时罐笼提升改绞方案。
2. 该井筒施工天轮平台布置井架中梁中心线和井筒中心线为 什 么不重合？
【【答答案案】】
施工天轮平台布置井架中梁中心线和井筒中心线不重合的原因：因为该井筒需要进行临时改绞，临
时罐笼提升钢丝绳通常布置在井筒中心线上，为保证钢丝绳出绳，需要将凿井井架的中梁中心线与井筒
中心线错开一段距离。
3. 指出该井筒施工天轮平台布置上的不合理之处，并具体说明原因。
【【答答案案】】
井筒施工天轮平台布置上的不合理之处及理由：
（1）副提升左侧稳绳天轮布置不合理。
理由：无法保证稳绳与提升钢丝绳在一条直线上。
（2）稳绳悬吊天轮轴承座与模板悬吊天轮次梁相冲突。
理由：影响天轮的布置。
15 / 61
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
一一级级建建造造师师--矿矿业业工工程程

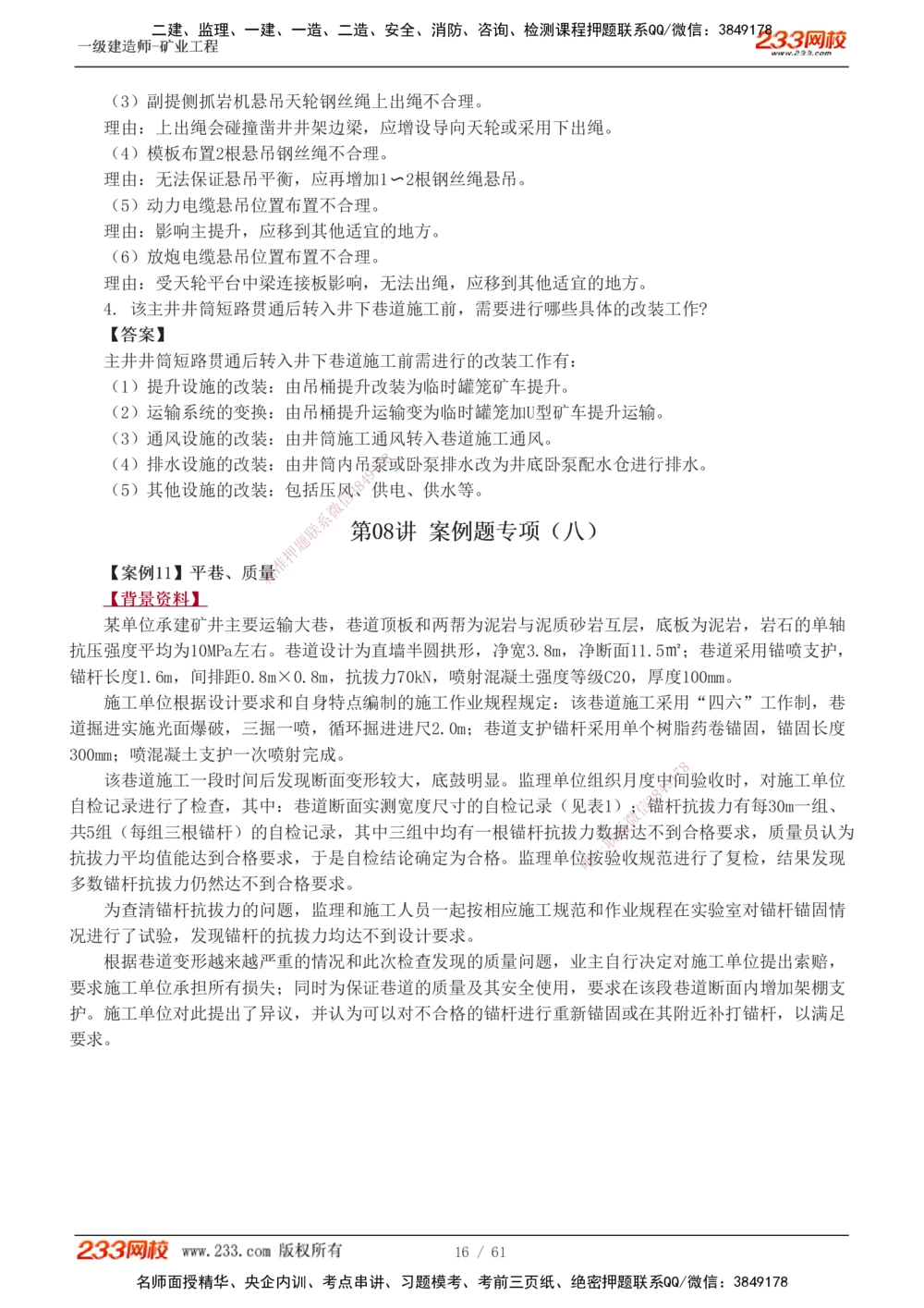

（3）副提侧抓岩机悬吊天轮钢丝绳上出绳不合理。
理由：上出绳会碰撞凿井井架边梁，应增设导向天轮或采用下出绳。
（4）模板布置2根悬吊钢丝绳不合理。
理由：无法保证悬吊平衡，应再增加1〜2根钢丝绳悬吊。
（5）动力电缆悬吊位置布置不合理。
理由：影响主提升，应移到其他适宜的地方。
（6）放炮电缆悬吊位置布置不合理。
理由：受天轮平台中梁连接板影响，无法出绳，应移到其他适宜的地方。
4. 该主井井筒短路贯通后转入井下巷道施工前，需要进行哪些具体的改装工作?
【【答答案案】】
主井井筒短路贯通后转入井下巷道施工前需进行的改装工作有：
（1）提升设施的改装：由吊桶提升改装为临时罐笼矿车提升。
（2）运输系统的变换：由吊桶提升运输变为临时罐笼加U型矿车提升运输。
（3）通风设施的改装：由井筒施工通风转入巷道施工通风。
8
（4）排水设施的改装：由井筒内吊泵7或卧泵排水改为井底卧泵配水仓进行排水。
1
9
4
（5）其他设施的改装：包括压风3 8、供电、供水等。
信
微
系
联 第第0088讲讲 案案例例题题专专项项（（八八））
题
押
准
【【案案例例1111】】平平巷巷、、质质精量量
【【背背景景资资料料】】
某单位承建矿井主要运输大巷，巷道顶板和两帮为泥岩与泥质砂岩互层，底板为泥岩，岩石的单轴
抗压强度平均为10MPa左右。巷道设计为直墙半圆拱形，净宽3.8m，净断面11.5㎡；巷道采用锚喷支护，
锚杆长度1.6m，间排距0.8m×0.8m，抗拔力70kN，喷射混凝土强度等级C20，厚度100mm。
施工单位根据设计要求和自身特点编 制的施工作业规程规定：该巷道施工采用“四六”工作制，巷
道掘进实施光面爆破，三掘一喷，循环掘进进 尺2.0m；巷道支护锚杆采用单个树脂药卷锚固，锚固长度
300mm；喷混凝土支护一次喷射完成。
8
该巷道施工一段时间后发现断面变形较大，底鼓 明显。监理单位组织月度中9 1
7
间验收时，对施工单位
8
4
自检记录进行了检查，其中：巷道断面实测宽度尺寸的 自检记录（见表1）；信
3
锚杆抗拔力有每30m一组、
微
共5组（每组三根锚杆）的自检记录，其中三组中均有一根 锚杆抗拔力数系据达不到合格要求，质量员认为
联
一
抗拔力平均值能达到合格要求，于是自检结论确定为合格。监 理单位唯按验收规范进行了复检，结果发现
多数锚杆抗拔力仍然达不到合格要求。
为查清锚杆抗拔力的问题，监理和施工人员一起按相应施工规范和作业规程在实验室对锚杆锚固情
况进行了试验，发现锚杆的抗拔力均达不到设计要求。
根据巷道变形越来越严重的情况和此次检查发现的质量问题，业主自行决定对施工单位提出索赔，
要求施工单位承担所有损失；同时为保证巷道的质量及其安全使用，要求在该段巷道断面内增加架棚支
护。施工单位对此提出了异议，并认为可以对不合格的锚杆进行重新锚固或在其附近补打锚杆，以满足
要求。
16 / 61
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
一一级级建建造造师师--矿矿业业工工程程
实实测测巷巷道道断断面面宽宽度度尺尺寸寸与与设设计计偏偏差差//mmmm 自自我我评评定定
编编号号 中中线线左左帮帮 中中线线右右帮帮 全全宽宽 验验收收标标准准 结结论论 整整体体评评价价
断面1 50 100 150 合格
断面2 -20 50 30 合格
断面3 -50 100 50 0~150 合格 合格
断面4 10 20 30 合格
断面5 40 60 100 合格
【【问问题题】】
1. 施工单位编制的施工作业规程存在哪些问题?
2. 施工单位进行的质量自检和评定存8在哪些错误做法?
7
1
9
3. 指出业主的索赔和对该巷道质8量4问题处理中的不妥之处，并给出正确的做法。
3
信
4. 针对巷道变形问题，可采用微哪些合理的支护技术和措施?
系
联
5. 影响锚杆支护质量的因素主要有哪些?针对施工单位作业规程内容，说明提高该巷道锚杆抗拔力
题
押
的方法。 准
精
1. 施工单位编制的施工作业规程存在哪些问题?
【【答答案案】】
施工单位编制的施工作业规程存在的问题有：
（1）“三掘一喷”作业方案不合理，没有考虑巷道地质和围岩的岩性条件；
（2）锚杆锚固长度不足，不能保证锚杆的抗拔力要求；
（3）喷混凝土施工一次喷射不合理，应分次喷射完成。
2. 施工单位进行的质量自检和评定存在哪些错误做法?
【【答答案案】】
1
7 8
9
自检和评定存在的错误有： 8
4
信
3
（1）验收标准使用错误：主要巷道净宽度的允许偏差 标准不是指全断微面尺寸的偏差；
系
（2）巷道宽度检测断面2、3存在负偏差，不应认定为合 格； 一
联
唯
（3）巷道宽度的每个检测断面的测点数量不够；
（4）每30m锚杆抗拔力检测的组数不够；
（5）锚杆抗拔力检查中，用平均值评定每组抗拔力是否合格没有依据，评定为合格错误。
3. 指出业主的索赔和对该巷道质量问题处理中的不妥之处，并给出正确的做法。
【【答答案案】】不妥之处及正确做法：
（1）自行决定提出索赔不合理；应与相关单位共同对质量问题的现状影响、原因等进行分析和评
价；
（2）自行决定处理质量问题（采取在现断面内架棚支护）的措施不合理，应先与相关单位共同评价
现有质量问题是否满足巷道稳定的最低要求及使用要求；在不影响巷道运输和通风等使用条件下，可采
取刷帮、增设金属支架、重新补设加强锚杆等方法进行处理。
4. 针对巷道变形问题，可采用哪些合理的支护技术和措施?
【【答答案案】】
17 / 61
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
一一级级建建造造师师--矿矿业业工工程程

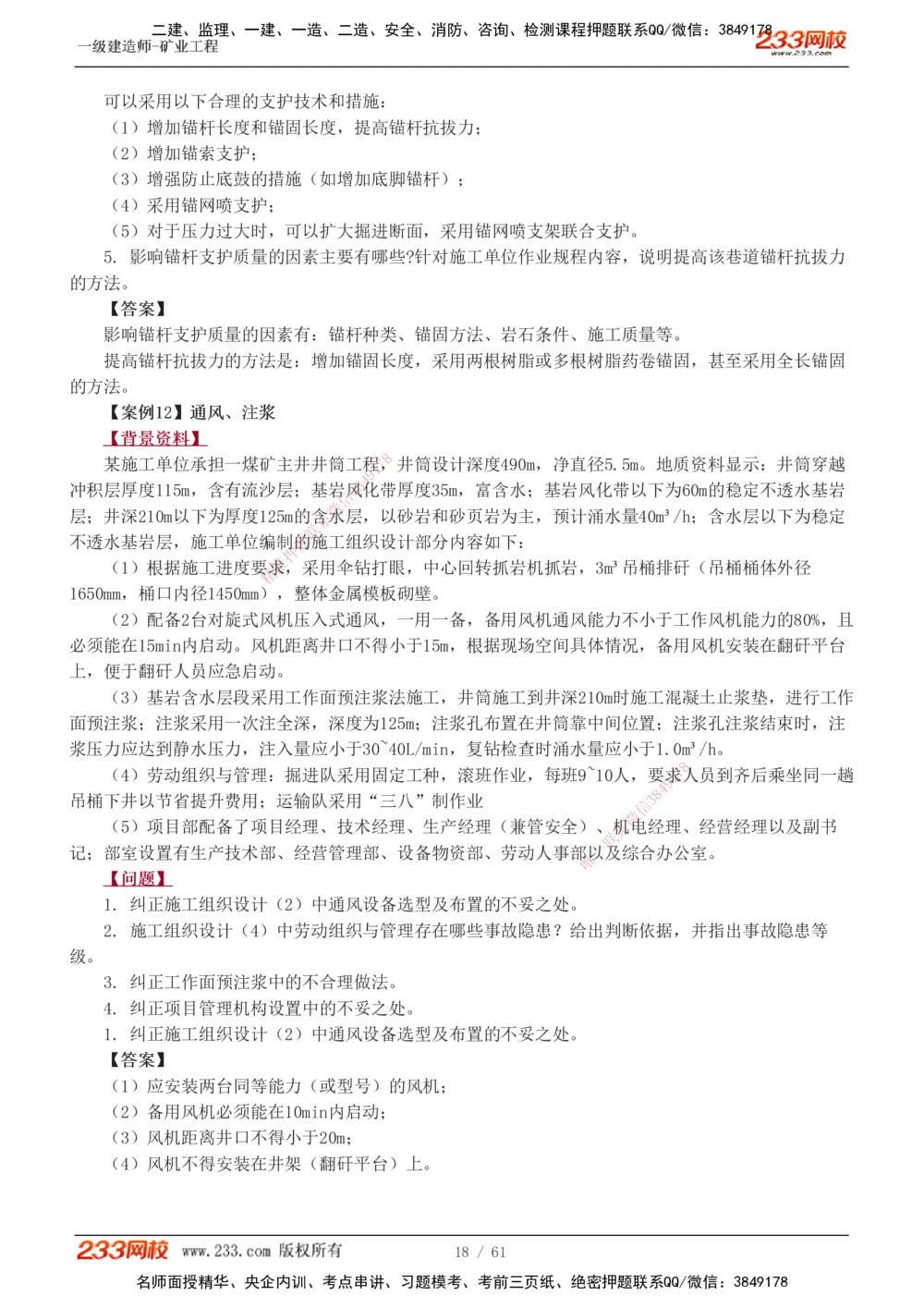

可以采用以下合理的支护技术和措施：
（1）增加锚杆长度和锚固长度，提高锚杆抗拔力；
（2）增加锚索支护；
（3）增强防止底鼓的措施（如增加底脚锚杆）；
（4）采用锚网喷支护；
（5）对于压力过大时，可以扩大掘进断面，采用锚网喷支架联合支护。
5. 影响锚杆支护质量的因素主要有哪些?针对施工单位作业规程内容，说明提高该巷道锚杆抗拔力
的方法。
【【答答案案】】
影响锚杆支护质量的因素有：锚杆种类、锚固方法、岩石条件、施工质量等。
提高锚杆抗拔力的方法是：增加锚固长度，采用两根树脂或多根树脂药卷锚固，甚至采用全长锚固
的方法。
【【案案例例1122】】通通风风、、注注浆浆
【【背背景景资资料料】】
8
某施工单位承担一煤矿主井井筒工程7，井筒设计深度490m，净直径5.5m。地质资料显示：井筒穿越
1
9
4
冲积层厚度115m，含有流沙层；基岩风3 8化带厚度35m，富含水；基岩风化带以下为60m的稳定不透水基岩
信
微
层；井深210m以下为厚度125m的含系水层，以砂岩和砂页岩为主，预计涌水量40m³/h；含水层以下为稳定
联
不透水基岩层，施工单位编制题的施工组织设计部分内容如下：
押
准
（1）根据施工进度要求，采用伞钻打眼，中心回转抓岩机抓岩，3m³吊桶排矸（吊桶桶体外径
精
1650mm，桶口内径1450mm） ，整体金属模板砌壁。
（2）配备2台对旋式风机压 入式通风，一用一备，备用风机通风能力不小于工作风机能力的80%，且
必须能在15min内启动。风机距离井 口不得小于15m，根据现场空间具体情况，备用风机安装在翻矸平台
上，便于翻矸人员应急启动。
（3）基岩含水层段采用工作面预注浆 法施工，井筒施工到井深210m时施工混凝土止浆垫，进行工作
面预注浆；注浆采用一次注全深，深度为125 m；注浆孔布置在井筒靠中间位置；注浆孔注浆结束时，注
浆压力应达到静水压力，注入量应小于30~40L/m in，复钻检查时涌水量应小于1.0m³/h。
8
（4）劳动组织与管理：掘进队采用固定工种， 滚班作业，每班9~10人，要求1 7人员到齐后乘坐同一趟
9
8
4
吊桶下井以节省提升费用；运输队采用“三八”制作业 信 3
微
（5）项目部配备了项目经理、技术经理、生产经理（ 兼管安全）、系机电经理、经营经理以及副书
联
记；部室设置有生产技术部、经营管理部、设备物资部、劳动 人事部
唯
以一及综合办公室。
【【问问题题】】
1. 纠正施工组织设计（2）中通风设备选型及布置的不妥之处。
2. 施工组织设计（4）中劳动组织与管理存在哪些事故隐患？给出判断依据，并指出事故隐患等
级。
3. 纠正工作面预注浆中的不合理做法。
4. 纠正项目管理机构设置中的不妥之处。
1. 纠正施工组织设计（2）中通风设备选型及布置的不妥之处。
【【答答案案】】
（1）应安装两台同等能力（或型号）的风机；
（2）备用风机必须能在10min内启动；
（3）风机距离井口不得小于20m；
（4）风机不得安装在井架（翻矸平台）上。
18 / 61
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
一一级级建建造造师师--矿矿业业工工程程
2. 施工组织设计（4）中劳动组织与管理存在哪些事故隐患？给出判断依据，并指出事故隐患等
级。
【【答答案案】】
存在吊桶提升人员超员事故隐患。
判断依据：根据施工标准，吊桶内人均占有的有效面积不得小于0.2㎡，3m³吊桶有效直径1450mm，
每吊桶最多乘坐8人。事故隐患等级属于重大事故隐患。
3. 纠正工作面预注浆中的不合理做法。
【【答答案案】】
井筒施工到距离井深210m一定距离时，进行探水以确定含水层的准确位置、厚度、水压及水量等参
数采用分段（次、层）注浆，总深度为135m（125m+10m）；注浆钻孔应沿井筒周边布置；注浆孔注浆结
束时，注浆压力应达到设计终压。
4. 纠正项目管理机构设置中的不妥之处。
【【答答案案】】
项目管理机构中应设置单独的安全经理（负责人）以及施工安全部。
8
7
1
第第4 90099讲讲 案案例例题题专专项项（（九九））
8
3
信
微
【【案案例例1133】】爆爆破破 系
联
题
【【背背景景资资料料】】
押
准

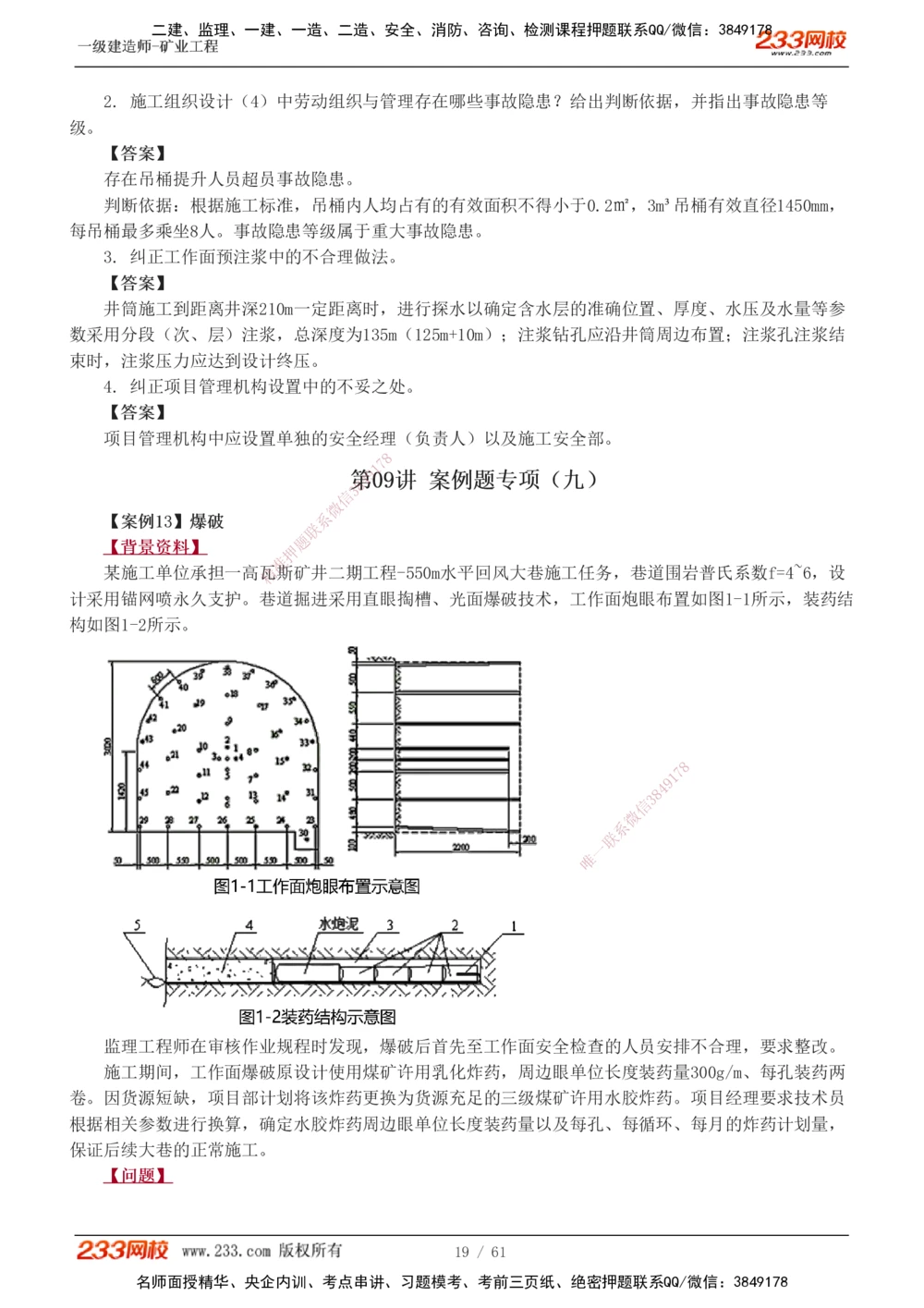

某施工单位承担一高精瓦斯矿井二期工程-550m水平回风大巷施工任务，巷道围岩普氏系数f=4~6，设
计采用锚网喷永久支护。巷道掘进采用直眼掏槽、光面爆破技术，工作面炮眼布置如图1-1所示，装药结
构如图1-2所示。
8
1
7
9
8
4
信
3
微
系
联
一
唯
监理工程师在审核作业规程时发现，爆破后首先至工作面安全检查的人员安排不合理，要求整改。
施工期间，工作面爆破原设计使用煤矿许用乳化炸药，周边眼单位长度装药量300g/m、每孔装药两
卷。因货源短缺，项目部计划将该炸药更换为货源充足的三级煤矿许用水胶炸药。项目经理要求技术员
根据相关参数进行换算，确定水胶炸药周边眼单位长度装药量以及每孔、每循环、每月的炸药计划量，
保证后续大巷的正常施工。
【【问问题题】】
19 / 61
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
一一级级建建造造师师--矿矿业业工工程程

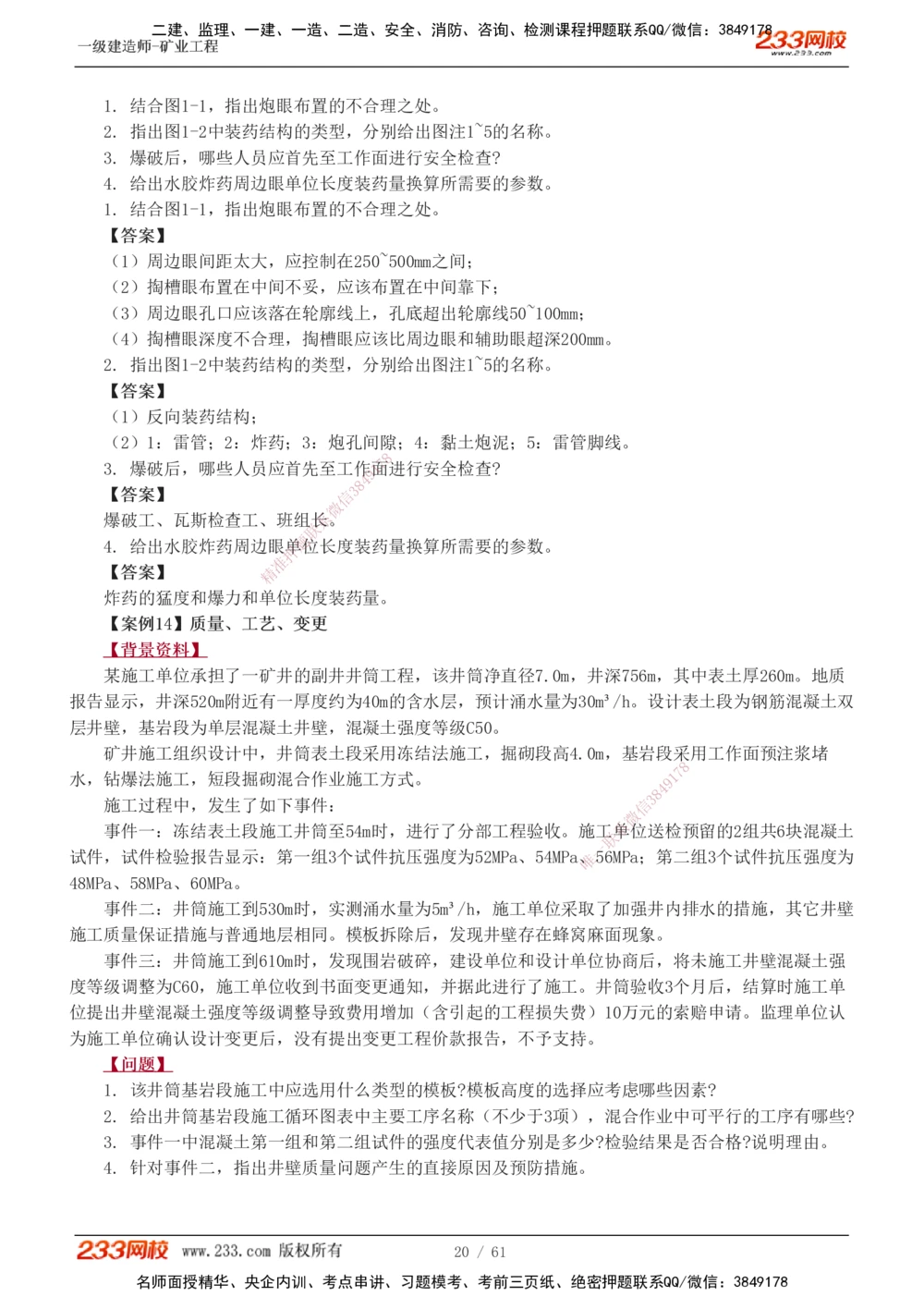

1. 结合图1-1，指出炮眼布置的不合理之处。
2. 指出图1-2中装药结构的类型，分别给出图注1~5的名称。
3. 爆破后，哪些人员应首先至工作面进行安全检查?
4. 给出水胶炸药周边眼单位长度装药量换算所需要的参数。
1. 结合图1-1，指出炮眼布置的不合理之处。
【【答答案案】】
（1）周边眼间距太大，应控制在250~500mm之间；
（2）掏槽眼布置在中间不妥，应该布置在中间靠下；
（3）周边眼孔口应该落在轮廓线上，孔底超出轮廓线50~100mm；
（4）掏槽眼深度不合理，掏槽眼应该比周边眼和辅助眼超深200mm。
2. 指出图1-2中装药结构的类型，分别给出图注1~5的名称。
【【答答案案】】
（1）反向装药结构；
（2）1：雷管；2：炸药；3：炮孔间隙；4：黏土炮泥；5：雷管脚线。
8
3. 爆破后，哪些人员应首先至工作1面7进行安全检查?
9
4
8
【【答答案案】】 信 3
微
爆破工、瓦斯检查工、班组长系。
联
题
4. 给出水胶炸药周边眼单位长度装药量换算所需要的参数。
押
准
【【答答案案】】 精
炸药的猛度和爆力和单位长度装药量。
【【案案例例1144】】质质量量、、工工艺艺、、变变更更
【【背背景景资资料料】】
某施工单位承担了一矿井的副井井 筒工程，该井筒净直径7.0m，井深756m，其中表土厚260m。地质
报告显示，井深520m附近有一厚度约为40 m的含水层，预计涌水量为30m³/h。设计表土段为钢筋混凝土双
层井壁，基岩段为单层混凝土井壁，混凝土强 度等级C50。
矿井施工组织设计中，井筒表土段采用冻结 法施工，掘砌段高4.0m，基岩段采用工作面预注浆堵
8
水，钻爆法施工，短段掘砌混合作业施工方式。 9 1
7
8
4
施工过程中，发生了如下事件： 信
3
微
事件一：冻结表土段施工井筒至54m时，进行了分部工 程验收。施工系单位送检预留的2组共6块混凝土
联
一
试件，试件检验报告显示：第一组3个试件抗压强度为52MPa、 54MPa唯、56MPa；第二组3个试件抗压强度为
48MPa、58MPa、60MPa。
事件二：井筒施工到530m时，实测涌水量为5m³/h，施工单位采取了加强井内排水的措施，其它井壁
施工质量保证措施与普通地层相同。模板拆除后，发现井壁存在蜂窝麻面现象。
事件三：井筒施工到610m时，发现围岩破碎，建设单位和设计单位协商后，将未施工井壁混凝土强
度等级调整为C60，施工单位收到书面变更通知，并据此进行了施工。井筒验收3个月后，结算时施工单
位提出井壁混凝土强度等级调整导致费用增加（含引起的工程损失费）10万元的索赔申请。监理单位认
为施工单位确认设计变更后，没有提出变更工程价款报告，不予支持。
【【问问题题】】
1. 该井筒基岩段施工中应选用什么类型的模板?模板高度的选择应考虑哪些因素?
2. 给出井筒基岩段施工循环图表中主要工序名称（不少于3项），混合作业中可平行的工序有哪些?
3. 事件一中混凝土第一组和第二组试件的强度代表值分别是多少?检验结果是否合格?说明理由。
4. 针对事件二，指出井壁质量问题产生的直接原因及预防措施。
20 / 61
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
一一级级建建造造师师--矿矿业业工工程程

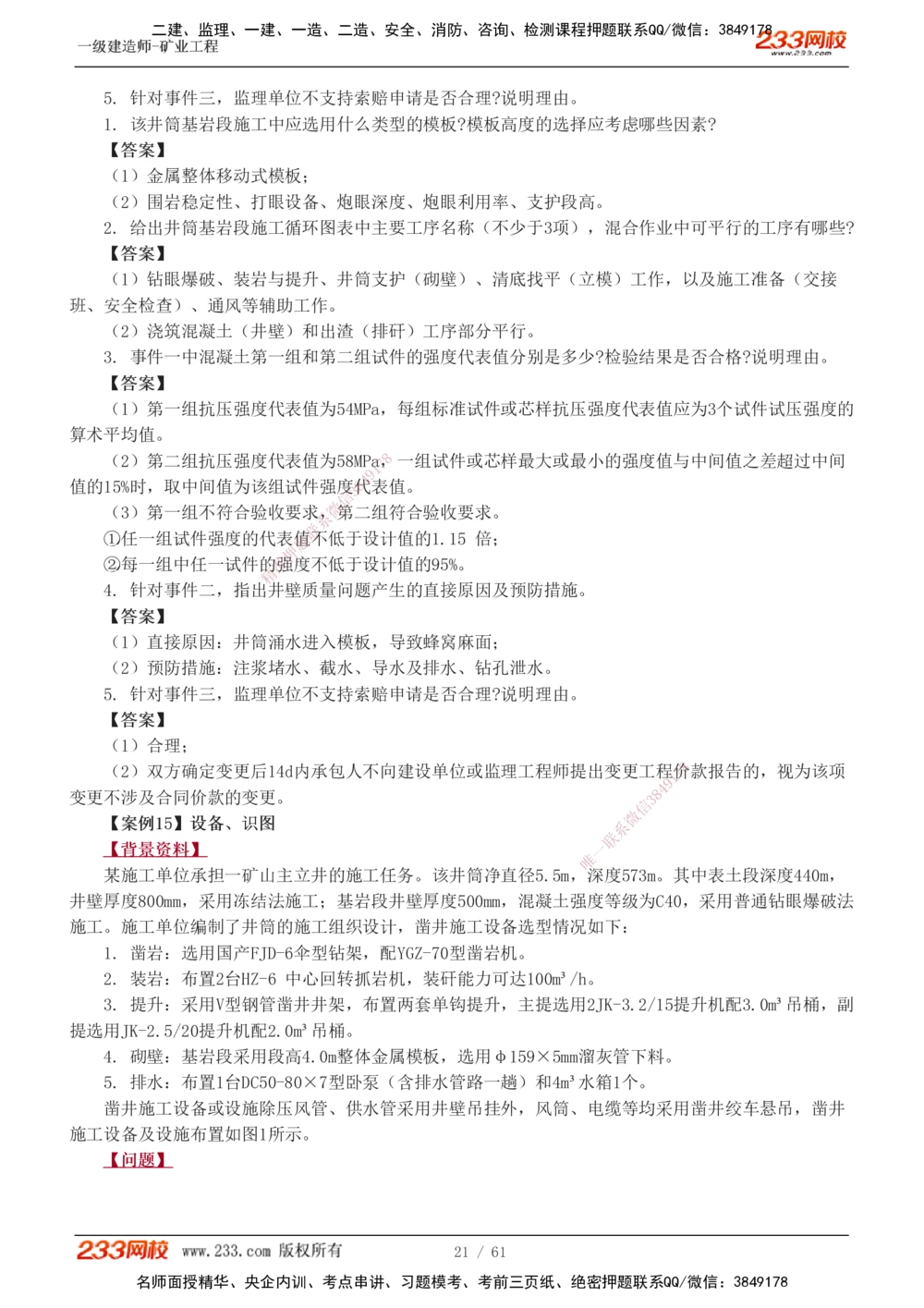

5. 针对事件三，监理单位不支持索赔申请是否合理?说明理由。
1. 该井筒基岩段施工中应选用什么类型的模板?模板高度的选择应考虑哪些因素?
【【答答案案】】
（1）金属整体移动式模板；
（2）围岩稳定性、打眼设备、炮眼深度、炮眼利用率、支护段高。
2. 给出井筒基岩段施工循环图表中主要工序名称（不少于3项），混合作业中可平行的工序有哪些?
【【答答案案】】
（1）钻眼爆破、装岩与提升、井筒支护（砌壁）、清底找平（立模）工作，以及施工准备（交接
班、安全检查）、通风等辅助工作。
（2）浇筑混凝土（井壁）和出渣（排矸）工序部分平行。
3. 事件一中混凝土第一组和第二组试件的强度代表值分别是多少?检验结果是否合格?说明理由。
【【答答案案】】
（1）第一组抗压强度代表值为54MPa，每组标准试件或芯样抗压强度代表值应为3个试件试压强度的
算术平均值。
（2）第二组抗压强度代表值为58MPa7 8，一组试件或芯样最大或最小的强度值与中间值之差超过中间
1
9
4
值的15%时，取中间值为该组试件强度8代表值。
3
信
（3）第一组不符合验收要求，微第二组符合验收要求。
系
联
①任一组试件强度的代表题值不低于设计值的1.15 倍；
押
②每一组中任一试件的准强度不低于设计值的95%。
精
4. 针对事件二，指出井 壁质量问题产生的直接原因及预防措施。
【【答答案案】】
（1）直接原因：井筒涌水进入 模板，导致蜂窝麻面；
（2）预防措施：注浆堵水、截水 、导水及排水、钻孔泄水。
5. 针对事件三，监理单位不支持索赔 申请是否合理?说明理由。
【【答答案案】】
（1）合理；
（2）双方确定变更后14d内承包人不向建设单 位 或监理工程师提出变更工程
1
7价8款报告的，视为该项
9
变更不涉及合同价款的变更。
信
3 8
4
微
【【案案例例1155】】设设备备、、识识图图 系
联
【【背背景景资资料料】】 一
唯
某施工单位承担一矿山主立井的施工任务。该井筒净直径5. 5m ， 深度573m。其中表土段深度440m，
井壁厚度800mm，采用冻结法施工；基岩段井壁厚度500mm，混凝土强度等级为C40，采用普通钻眼爆破法
施工。施工单位编制了井筒的施工组织设计，凿井施工设备选型情况如下：
1. 凿岩：选用国产FJD-6伞型钻架，配YGZ-70型凿岩机。
2. 装岩：布置2台HZ-6 中心回转抓岩机，装矸能力可达100m³/h。
3. 提升：采用V型钢管凿井井架，布置两套单钩提升，主提选用2JK-3.2/15提升机配3.0m³吊桶，副
提选用JK-2.5/20提升机配2.0m³吊桶。
4. 砌壁：基岩段采用段高4.0m整体金属模板，选用φ159×5mm溜灰管下料。
5. 排水：布置1台DC50-80×7型卧泵（含排水管路一趟）和4m³水箱1个。
凿井施工设备或设施除压风管、供水管采用井壁吊挂外，风筒、电缆等均采用凿井绞车悬吊，凿井
施工设备及设施布置如图1所示。
【【问问题题】】
21 / 61
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
一一级级建建造造师师--矿矿业业工工程程
1. 写出图1中序号1~5对应虚线框内的凿井施工盘台名称。
2. 说明图1中盘台5的作用，写出应布置在该盘台上的相应设备或设施。
3. 写出图1中序号6~8对应设备设施的名称，给出背景资料（含图1所示）缺少的安全设施或设备的
名称。
4. 指出该井筒施工设备选型存在的不妥之处。说明理由或正确做法。
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精

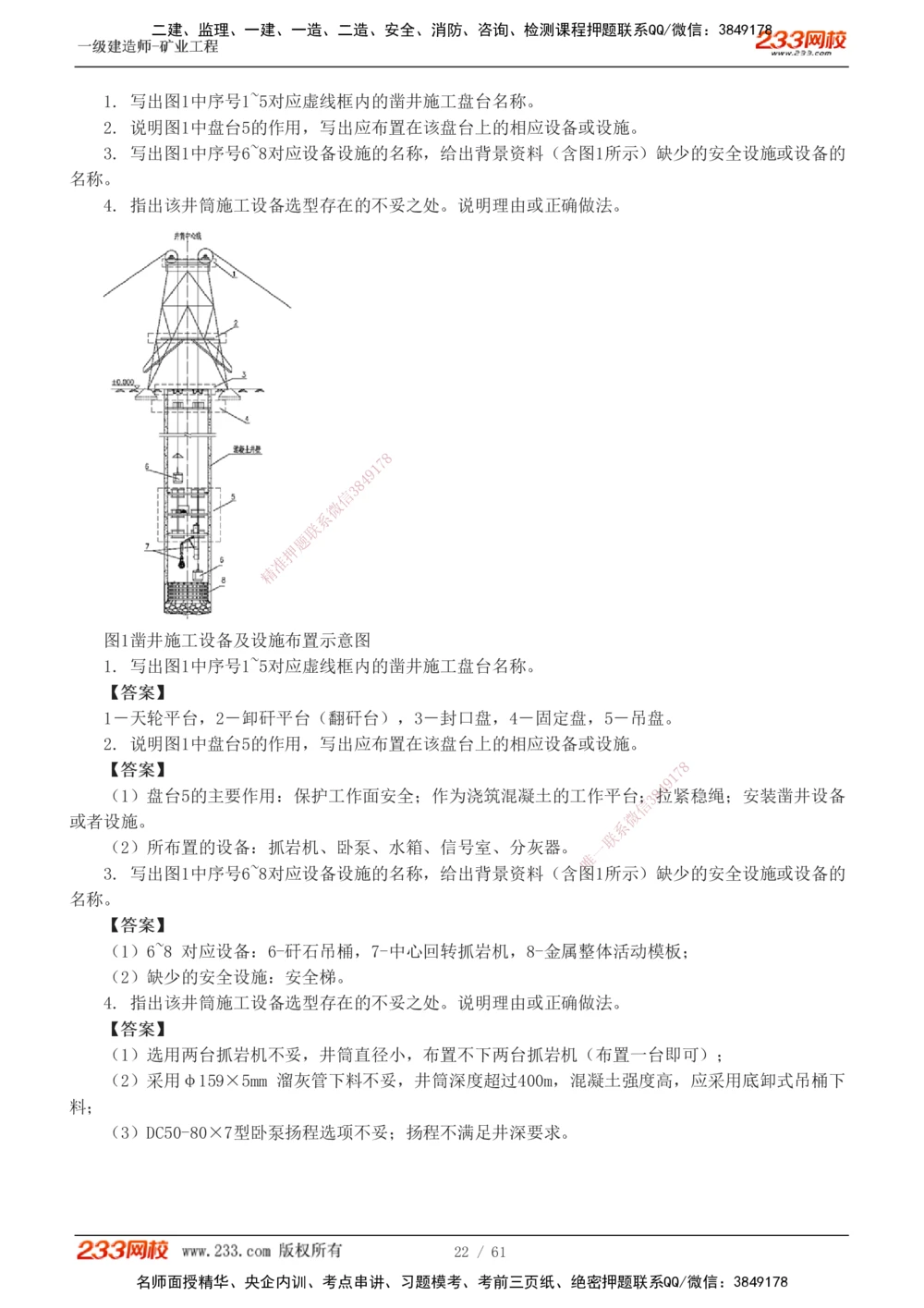

图1凿井施工设备及设施布置示意图
1. 写出图1中序号1~5对应虚线框内的凿井施工盘台名称。
【【答答案案】】
1－天轮平台，2－卸矸平台（翻矸台），3－封口盘，4－固定盘，5－吊盘。
2. 说明图1中盘台5的作用，写出应布置在该盘台上的相应设备或设施。
【【答答案案】】
1
7 8
9
（1）盘台5的主要作用：保护工作面安全；作为浇 筑混凝土的工作平台
信
；3 8
4
拉紧稳绳；安装凿井设备
微
或者设施。
系
联
（2）所布置的设备：抓岩机、卧泵、水箱、信号室、分灰器。 一
唯
3. 写出图1中序号6~8对应设备设施的名称，给出背景资料（ 含 图1所示）缺少的安全设施或设备的
名称。
【【答答案案】】
（1）6~8 对应设备：6-矸石吊桶，7-中心回转抓岩机，8-金属整体活动模板；
（2）缺少的安全设施：安全梯。
4. 指出该井筒施工设备选型存在的不妥之处。说明理由或正确做法。
【【答答案案】】
（1）选用两台抓岩机不妥，井筒直径小，布置不下两台抓岩机（布置一台即可）；
（2）采用φ159×5mm 溜灰管下料不妥，井筒深度超过400m，混凝土强度高，应采用底卸式吊桶下
料；
（3）DC50-80×7型卧泵扬程选项不妥；扬程不满足井深要求。
22 / 61
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
一一级级建建造造师师--矿矿业业工工程程

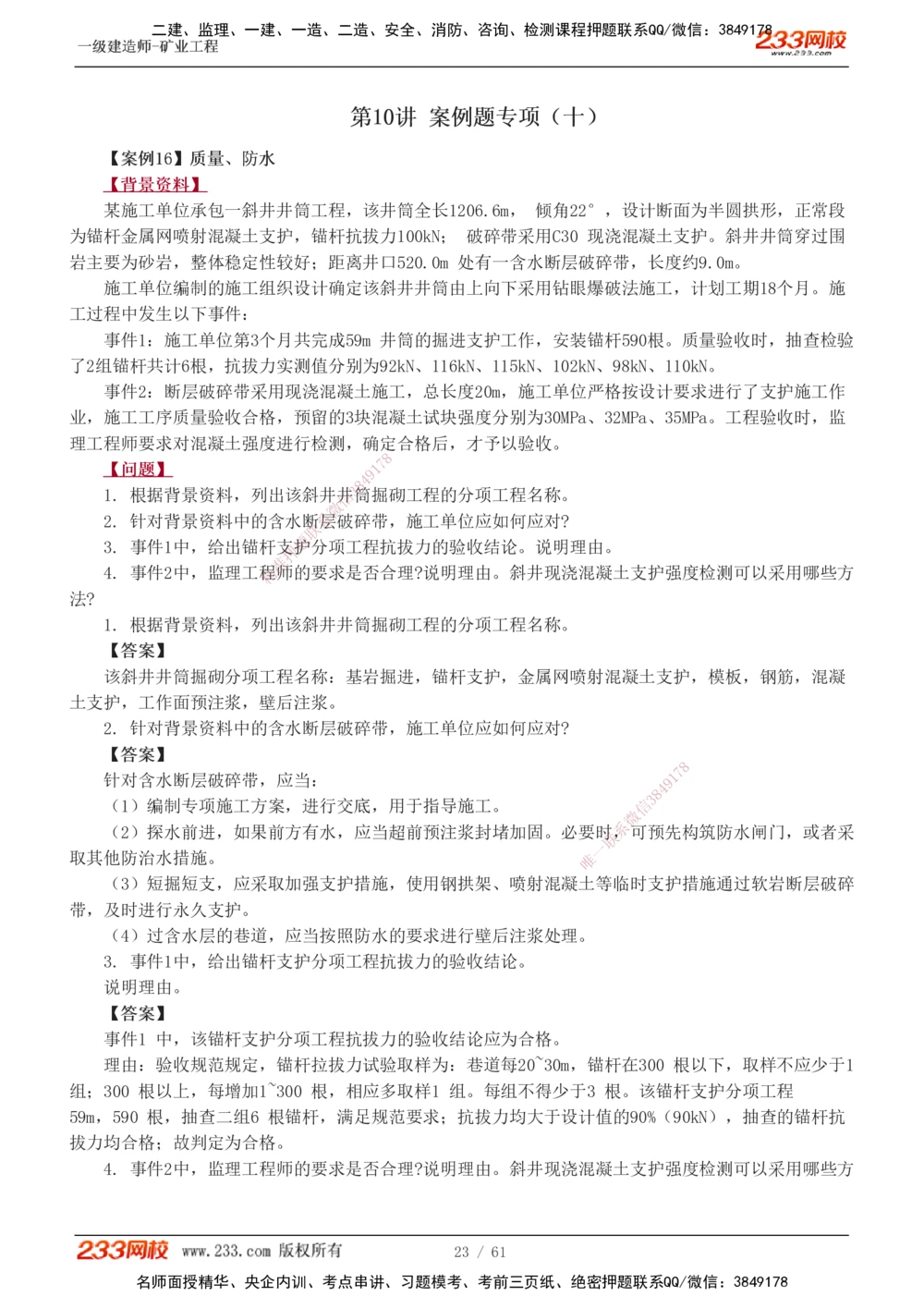

第第1100讲讲 案案例例题题专专项项（（十十））
【【案案例例1166】】质质量量、、防防水水
【【背背景景资资料料】】
某施工单位承包一斜井井筒工程，该井筒全长1206.6m， 倾角22°，设计断面为半圆拱形，正常段
为锚杆金属网喷射混凝土支护，锚杆抗拔力100kN； 破碎带采用C30 现浇混凝土支护。斜井井筒穿过围
岩主要为砂岩，整体稳定性较好；距离井口520.0m 处有一含水断层破碎带，长度约9.0m。
施工单位编制的施工组织设计确定该斜井井筒由上向下采用钻眼爆破法施工，计划工期18个月。施
工过程中发生以下事件：
事件1：施工单位第3个月共完成59m 井筒的掘进支护工作，安装锚杆590根。质量验收时，抽查检验
了2组锚杆共计6根，抗拔力实测值分别为92kN、116kN、115kN、102kN、98kN、110kN。
事件2：断层破碎带采用现浇混凝土施工，总长度20m，施工单位严格按设计要求进行了支护施工作
业，施工工序质量验收合格，预留的3块混凝土试块强度分别为30MPa、32MPa、35MPa。工程验收时，监
理工程师要求对混凝土强度进行检测，确定合格后，才予以验收。
8
7
【【问问题题】】 1
9
4
8
1. 根据背景资料，列出该斜井信井3筒掘砌工程的分项工程名称。
微
2. 针对背景资料中的含水断系层破碎带，施工单位应如何应对?
联
题
3. 事件1中，给出锚杆支护分项工程抗拔力的验收结论。说明理由。
押
准
4. 事件2中，监理工精程师的要求是否合理?说明理由。斜井现浇混凝土支护强度检测可以采用哪些方
法?
1. 根据背景资料，列出该斜井井筒掘砌工程的分项工程名称。
【【答答案案】】
该斜井井筒掘砌分项工程名称：基岩掘进，锚杆支护，金属网喷射混凝土支护，模板，钢筋，混凝
土支护，工作面预注浆，壁后注浆。
2. 针对背景资料中的含水断层破碎带， 施工单位应如何应对?
【【答答案案】】
8
针对含水断层破碎带，应当： 9 1
7
8
4
（1）编制专项施工方案，进行交底，用于指导施工 。 信
3
微
（2）探水前进，如果前方有水，应当超前预注浆封堵 加固。必要时系，可预先构筑防水闸门，或者采
联
一
取其他防治水措施。 唯
（3）短掘短支，应采取加强支护措施，使用钢拱架、喷射混 凝土等临时支护措施通过软岩断层破碎
带，及时进行永久支护。
（4）过含水层的巷道，应当按照防水的要求进行壁后注浆处理。
3. 事件1中，给出锚杆支护分项工程抗拔力的验收结论。
说明理由。
【【答答案案】】
事件1 中，该锚杆支护分项工程抗拔力的验收结论应为合格。
理由：验收规范规定，锚杆拉拔力试验取样为：巷道每20~30m，锚杆在300 根以下，取样不应少于1
组；300 根以上，每增加1~300 根，相应多取样1 组。每组不得少于3 根。该锚杆支护分项工程
59m，590 根，抽查二组6 根锚杆，满足规范要求；抗拔力均大于设计值的90%（90kN），抽查的锚杆抗
拔力均合格；故判定为合格。
4. 事件2中，监理工程师的要求是否合理?说明理由。斜井现浇混凝土支护强度检测可以采用哪些方
23 / 61
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
一一级级建建造造师师--矿矿业业工工程程

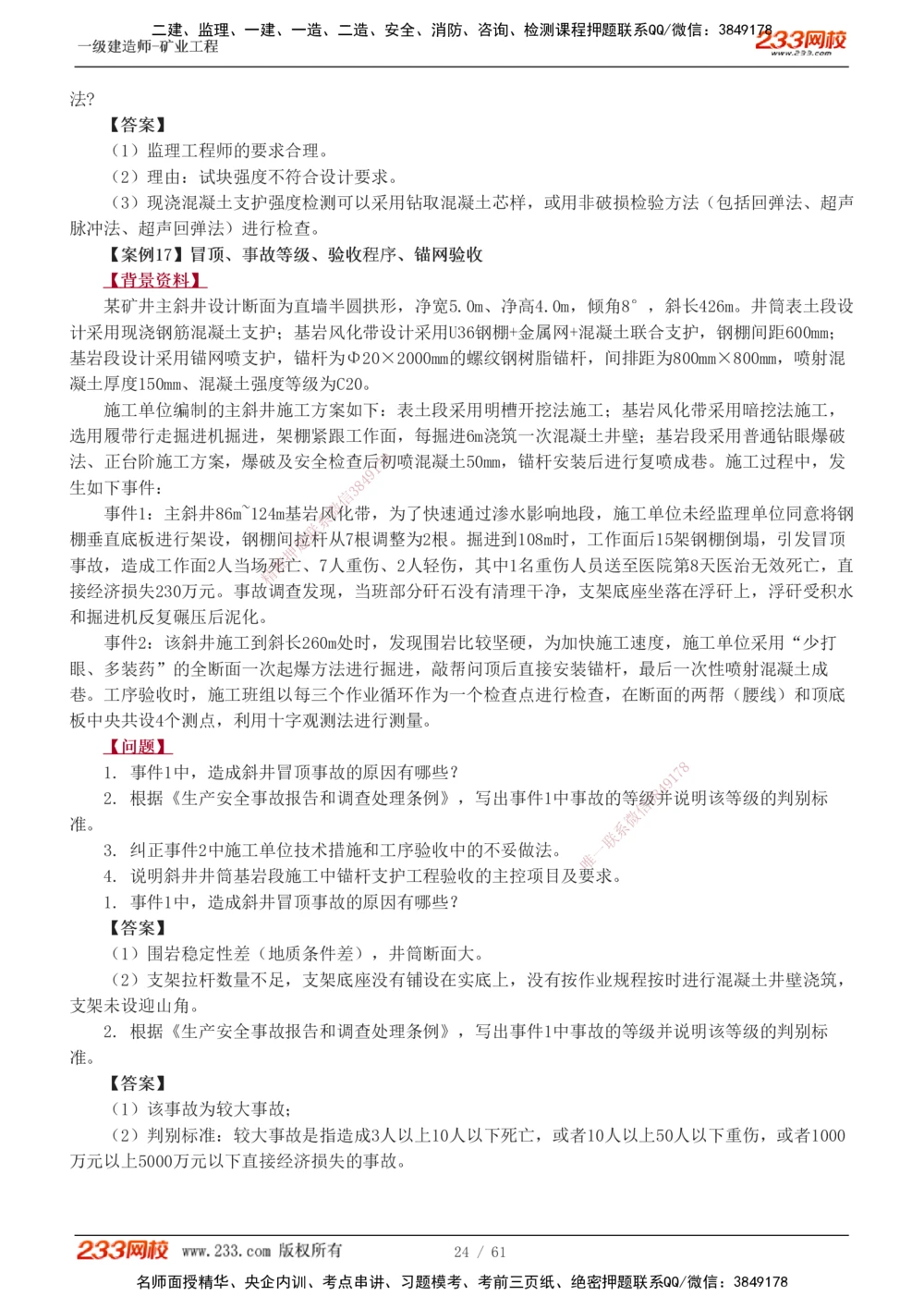

法?
【【答答案案】】
（1）监理工程师的要求合理。
（2）理由：试块强度不符合设计要求。
（3）现浇混凝土支护强度检测可以采用钻取混凝土芯样，或用非破损检验方法（包括回弹法、超声
脉冲法、超声回弹法）进行检查。
【【案案例例1177】】冒冒顶顶、、事事故故等等级级、、验验收收程程序序、、锚锚网网验验收收
【【背背景景资资料料】】
某矿井主斜井设计断面为直墙半圆拱形，净宽5.0m、净高4.0m，倾角8°，斜长426m。井筒表土段设
计采用现浇钢筋混凝土支护；基岩风化带设计采用U36钢棚+金属网+混凝土联合支护，钢棚间距600mm；
基岩段设计采用锚网喷支护，锚杆为Φ20×2000mm的螺纹钢树脂锚杆，间排距为800mm×800mm，喷射混
凝土厚度150mm、混凝土强度等级为C20。
施工单位编制的主斜井施工方案如下：表土段采用明槽开挖法施工；基岩风化带采用暗挖法施工，
选用履带行走掘进机掘进，架棚紧跟工作面，每掘进6m浇筑一次混凝土井壁；基岩段采用普通钻眼爆破
法、正台阶施工方案，爆破及安全检查后7 8初喷混凝土50mm，锚杆安装后进行复喷成巷。施工过程中，发
1
9
4
生如下事件： 3 8
信
微
事件1：主斜井86m~124m基岩风化带，为了快速通过渗水影响地段，施工单位未经监理单位同意将钢
系
联
棚垂直底板进行架设，钢棚间题拉杆从7根调整为2根。掘进到108m时，工作面后15架钢棚倒塌，引发冒顶
押
事故，造成工作面2人当场死准亡、7人重伤、2人轻伤，其中1名重伤人员送至医院第8天医治无效死亡，直
精
接经济损失230万元。事故调 查发现，当班部分矸石没有清理干净，支架底座坐落在浮矸上，浮矸受积水
和掘进机反复碾压后泥化。
事件2：该斜井施工到斜长260 m处时，发现围岩比较坚硬，为加快施工速度，施工单位采用“少打
眼、多装药”的全断面一次起爆方法进 行掘进，敲帮问顶后直接安装锚杆，最后一次性喷射混凝土成
巷。工序验收时，施工班组以每三个作业 循环作为一个检查点进行检查，在断面的两帮（腰线）和顶底
板中央共设4个测点，利用十字观测法进行测 量。
【【问问题题】】
8
1. 事件1中，造成斜井冒顶事故的原因有哪些？
1
7
9
2. 根据《生产安全事故报告和调查处理条例》， 写 出事件1中事故的等
信
级3 8
4
并说明该等级的判别标
微
准。 系
联
3. 纠正事件2中施工单位技术措施和工序验收中的不妥做法。 一
唯
4. 说明斜井井筒基岩段施工中锚杆支护工程验收的主控项目 及 要求。
1. 事件1中，造成斜井冒顶事故的原因有哪些？
【【答答案案】】
（1）围岩稳定性差（地质条件差），井筒断面大。
（2）支架拉杆数量不足，支架底座没有铺设在实底上，没有按作业规程按时进行混凝土井壁浇筑，
支架未设迎山角。
2. 根据《生产安全事故报告和调查处理条例》，写出事件1中事故的等级并说明该等级的判别标
准。
【【答答案案】】
（1）该事故为较大事故；
（2）判别标准：较大事故是指造成3人以上10人以下死亡，或者10人以上50人以下重伤，或者1000
万元以上5000万元以下直接经济损失的事故。
24 / 61
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
一一级级建建造造师师--矿矿业业工工程程

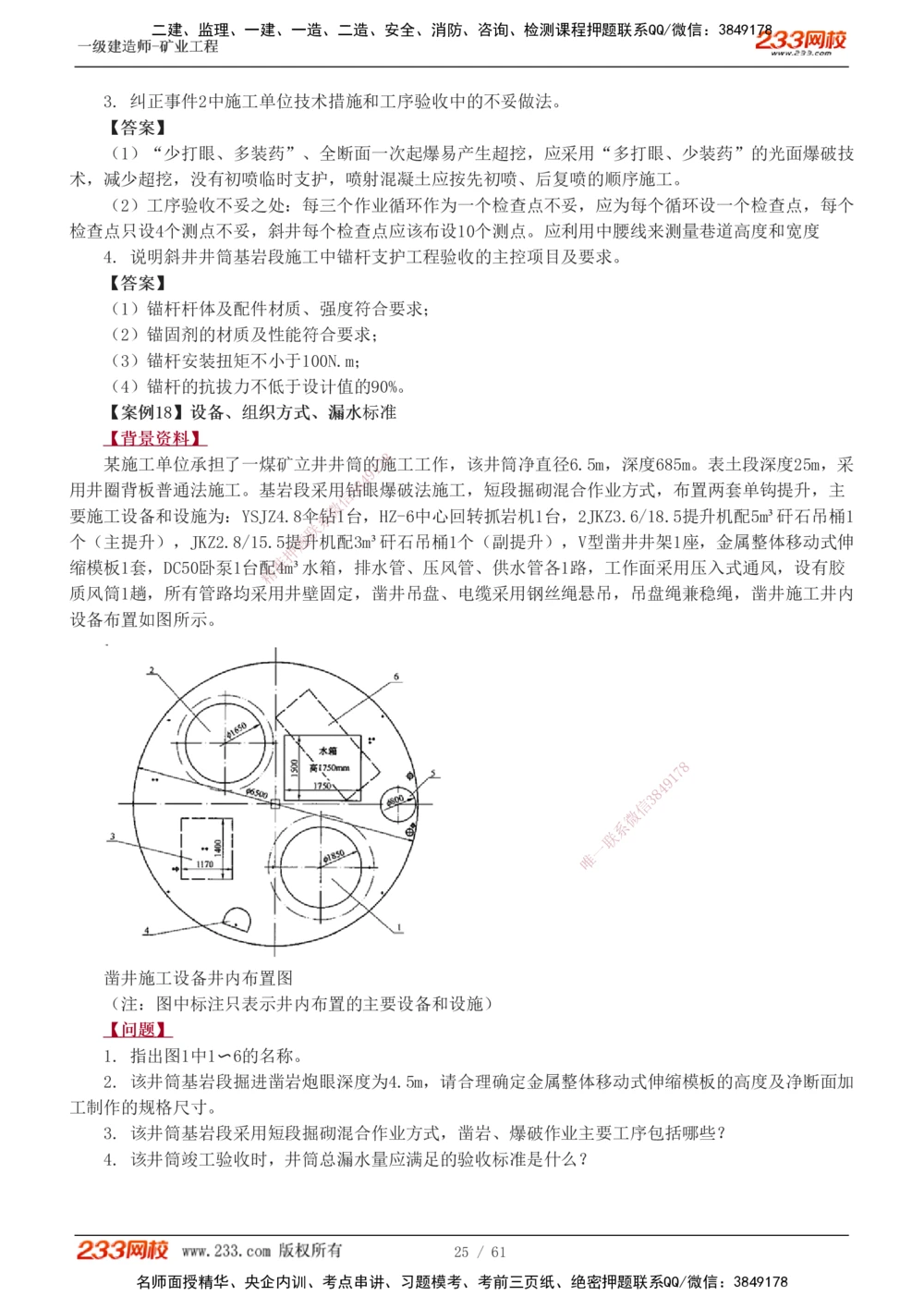

3. 纠正事件2中施工单位技术措施和工序验收中的不妥做法。
【【答答案案】】
（1）“少打眼、多装药”、全断面一次起爆易产生超挖，应采用“多打眼、少装药”的光面爆破技
术，减少超挖，没有初喷临时支护，喷射混凝土应按先初喷、后复喷的顺序施工。
（2）工序验收不妥之处：每三个作业循环作为一个检查点不妥，应为每个循环设一个检查点，每个
检查点只设4个测点不妥，斜井每个检查点应该布设10个测点。应利用中腰线来测量巷道高度和宽度
4. 说明斜井井筒基岩段施工中锚杆支护工程验收的主控项目及要求。
【【答答案案】】
（1）锚杆杆体及配件材质、强度符合要求；
（2）锚固剂的材质及性能符合要求；
（3）锚杆安装扭矩不小于100N.m；
（4）锚杆的抗拔力不低于设计值的90%。
【【案案例例1188】】设设备备、、组组织织方方式式、、漏漏水水标标准准
【【背背景景资资料料】】
8
某施工单位承担了一煤矿立井井筒的7施工工作，该井筒净直径6.5m，深度685m。表土段深度25m，采
1
9
4
用井圈背板普通法施工。基岩段采用钻3 8眼爆破法施工，短段掘砌混合作业方式，布置两套单钩提升，主
信
微
要施工设备和设施为：YSJZ4.8伞系钻1台，HZ-6中心回转抓岩机1台，2JKZ3.6/18.5提升机配5m³矸石吊桶1
联
个（主提升），JKZ2.8/15.5提题升机配3m³矸石吊桶1个（副提升），V型凿井井架1座，金属整体移动式伸
押
准
缩模板1套，DC50卧泵1台配4m³水箱，排水管、压风管、供水管各1路，工作面采用压入式通风，设有胶
精
质风筒1趟，所有管路均采用 井壁固定，凿井吊盘、电缆采用钢丝绳悬吊，吊盘绳兼稳绳，凿井施工井内
设备布置如图所示。
8
1
7
9
8
4
信
3
微
系
联
一
唯
凿井施工设备井内布置图
（注：图中标注只表示井内布置的主要设备和设施）
【【问问题题】】
1. 指出图1中1〜6的名称。
2. 该井筒基岩段掘进凿岩炮眼深度为4.5m，请合理确定金属整体移动式伸缩模板的高度及净断面加
工制作的规格尺寸。
3. 该井筒基岩段采用短段掘砌混合作业方式，凿岩、爆破作业主要工序包括哪些？
4. 该井筒竣工验收时，井筒总漏水量应满足的验收标准是什么？
25 / 61
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
一一级级建建造造师师--矿矿业业工工程程

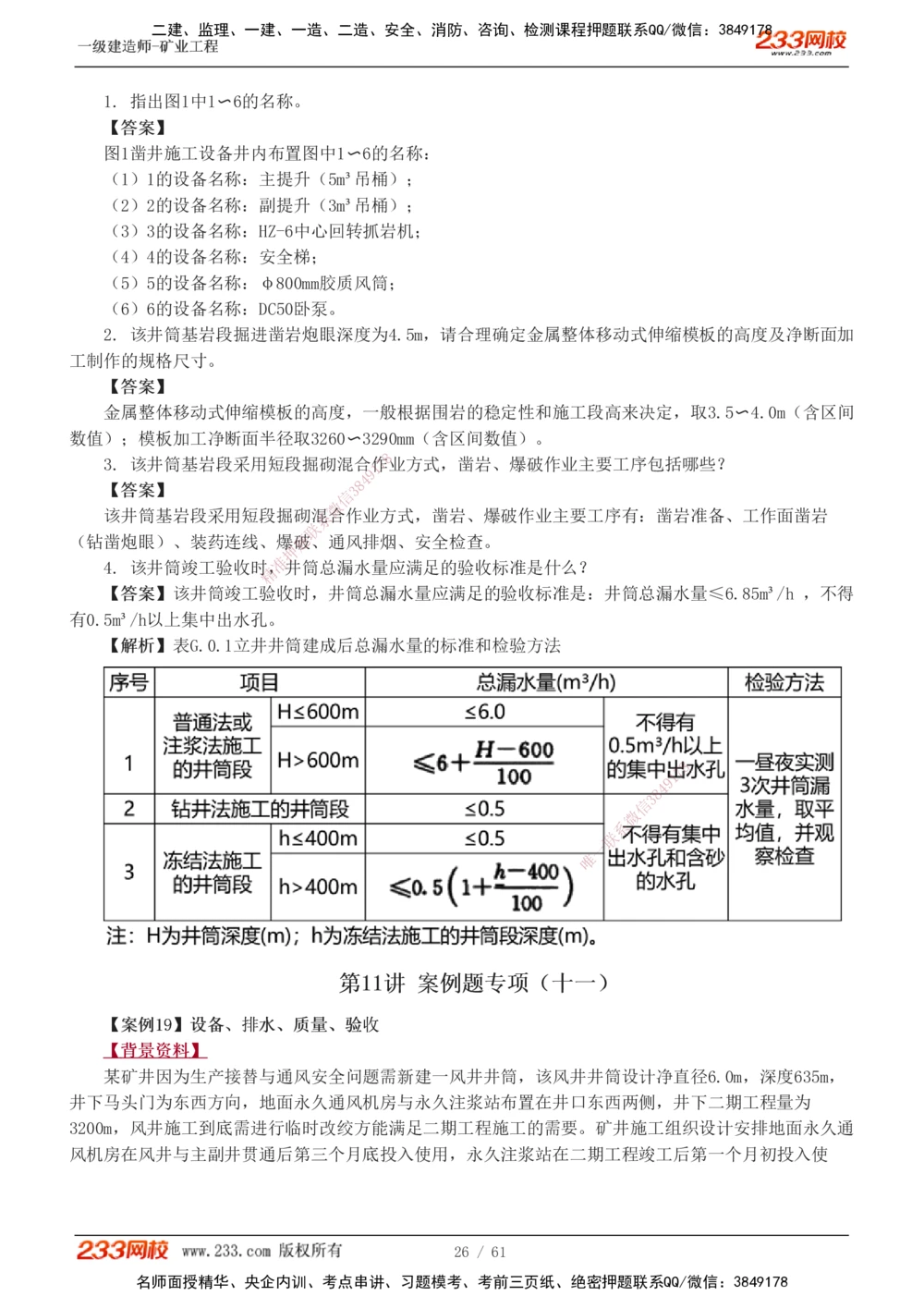

1. 指出图1中1〜6的名称。
【【答答案案】】
图1凿井施工设备井内布置图中1〜6的名称：
（1）1的设备名称：主提升（5m³吊桶）；
（2）2的设备名称：副提升（3m³吊桶）；
（3）3的设备名称：HZ-6中心回转抓岩机；
（4）4的设备名称：安全梯；
（5）5的设备名称：φ800mm胶质风筒；
（6）6的设备名称：DC50卧泵。
2. 该井筒基岩段掘进凿岩炮眼深度为4.5m，请合理确定金属整体移动式伸缩模板的高度及净断面加
工制作的规格尺寸。
【【答答案案】】
金属整体移动式伸缩模板的高度，一般根据围岩的稳定性和施工段高来决定，取3.5〜4.0m（含区间
数值）；模板加工净断面半径取3260〜3290mm（含区间数值）。
8
3. 该井筒基岩段采用短段掘砌混合作7业方式，凿岩、爆破作业主要工序包括哪些？
1
9
4
【【答答案案】】 3 8
信
微
该井筒基岩段采用短段掘砌混系合作业方式，凿岩、爆破作业主要工序有：凿岩准备、工作面凿岩
联
（钻凿炮眼）、装药连线、爆题破、通风排烟、安全检查。
押
准
4. 该井筒竣工验收时，井筒总漏水量应满足的验收标准是什么？
精
【【答答案案】】该井筒竣工验 收时，井筒总漏水量应满足的验收标准是：井筒总漏水量≤6.85m³/h ，不得
有0.5m³/h以上集中出水孔。
【【解解析析】】表G.0.1立井井筒建成 后总漏水量的标准和检验方法
8
1
7
9
8
4
信
3
微
系
联
一
唯
第第1111讲讲 案案例例题题专专项项（（十十一一））
【【案案例例1199】】设设备备、、排排水水、、质质量量、、验验收收
【【背背景景资资料料】】
某矿井因为生产接替与通风安全问题需新建一风井井筒，该风井井筒设计净直径6.0m，深度635m，
井下马头门为东西方向，地面永久通风机房与永久注浆站布置在井口东西两侧，井下二期工程量为
3200m，风井施工到底需进行临时改绞方能满足二期工程施工的需要。矿井施工组织设计安排地面永久通
风机房在风井与主副井贯通后第三个月底投入使用，永久注浆站在二期工程竣工后第一个月初投入使
26 / 61
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
一一级级建建造造师师--矿矿业业工工程程
用。

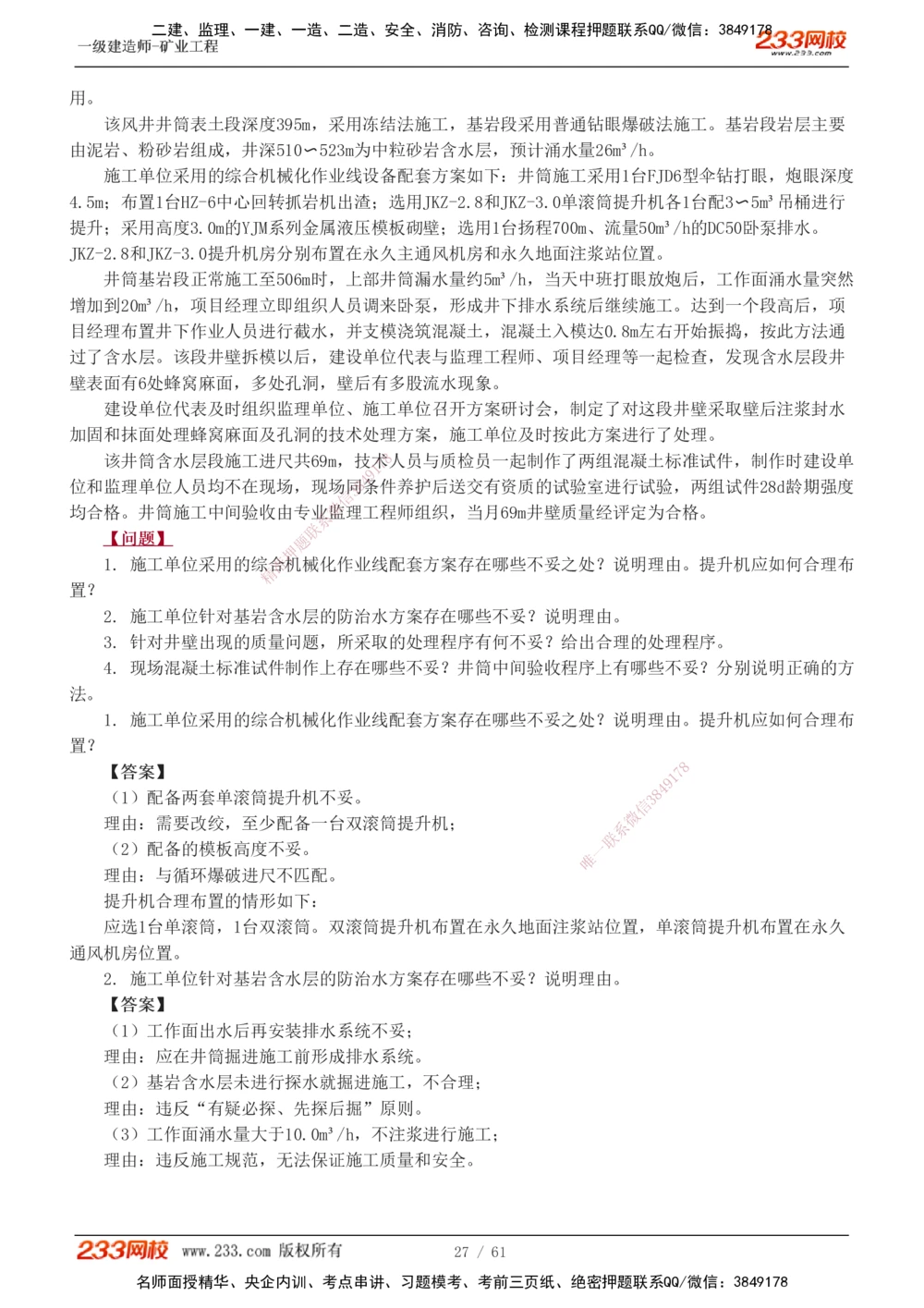

该风井井筒表土段深度395m，采用冻结法施工，基岩段采用普通钻眼爆破法施工。基岩段岩层主要
由泥岩、粉砂岩组成，井深510〜523m为中粒砂岩含水层，预计涌水量26m³/h。
施工单位采用的综合机械化作业线设备配套方案如下：井筒施工采用1台FJD6型伞钻打眼，炮眼深度
4.5m；布置1台HZ-6中心回转抓岩机出渣；选用JKZ-2.8和JKZ-3.0单滚筒提升机各1台配3〜5m³吊桶进行
提升；采用高度3.0m的YJM系列金属液压模板砌壁；选用1台扬程700m、流量50m³/h的DC50卧泵排水。
JKZ-2.8和JKZ-3.0提升机房分别布置在永久主通风机房和永久地面注浆站位置。
井筒基岩段正常施工至506m时，上部井筒漏水量约5m³/h，当天中班打眼放炮后，工作面涌水量突然
增加到20m³/h，项目经理立即组织人员调来卧泵，形成井下排水系统后继续施工。达到一个段高后，项
目经理布置井下作业人员进行截水，并支模浇筑混凝土，混凝土入模达0.8m左右开始振捣，按此方法通
过了含水层。该段井壁拆模以后，建设单位代表与监理工程师、项目经理等一起检查，发现含水层段井
壁表面有6处蜂窝麻面，多处孔洞，壁后有多股流水现象。
建设单位代表及时组织监理单位、施工单位召开方案研讨会，制定了对这段井壁采取壁后注浆封水
加固和抹面处理蜂窝麻面及孔洞的技术处理方案，施工单位及时按此方案进行了处理。
该井筒含水层段施工进尺共69m，技术7 8人员与质检员一起制作了两组混凝土标准试件，制作时建设单
1
9
4
位和监理单位人员均不在现场，现场同8条件养护后送交有资质的试验室进行试验，两组试件28d龄期强度
3
信
均合格。井筒施工中间验收由专业微监理工程师组织，当月69m井壁质量经评定为合格。
系
联
【【问问题题】】 题
押
1. 施工单位采用的综合准机械化作业线配套方案存在哪些不妥之处？说明理由。提升机应如何合理布
精
置？
2. 施工单位针对基岩含水 层的防治水方案存在哪些不妥？说明理由。
3. 针对井壁出现的质量问题， 所采取的处理程序有何不妥？给出合理的处理程序。
4. 现场混凝土标准试件制作上存 在哪些不妥？井筒中间验收程序上有哪些不妥？分别说明正确的方
法。
1. 施工单位采用的综合机械化作业线配 套方案存在哪些不妥之处？说明理由。提升机应如何合理布
置？
【【答答案案】】
1
7 8
9
（1）配备两套单滚筒提升机不妥。
信
3 8
4
微
理由：需要改绞，至少配备一台双滚筒提升机； 系
联
（2）配备的模板高度不妥。 一
唯
理由：与循环爆破进尺不匹配。
提升机合理布置的情形如下：
应选1台单滚筒，1台双滚筒。双滚筒提升机布置在永久地面注浆站位置，单滚筒提升机布置在永久
通风机房位置。
2. 施工单位针对基岩含水层的防治水方案存在哪些不妥？说明理由。
【【答答案案】】
（1）工作面出水后再安装排水系统不妥；
理由：应在井筒掘进施工前形成排水系统。
（2）基岩含水层未进行探水就掘进施工，不合理；
理由：违反“有疑必探、先探后掘”原则。
（3）工作面涌水量大于10.0m³/h，不注浆进行施工；
理由：违反施工规范，无法保证施工质量和安全。
27 / 61
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
一一级级建建造造师师--矿矿业业工工程程

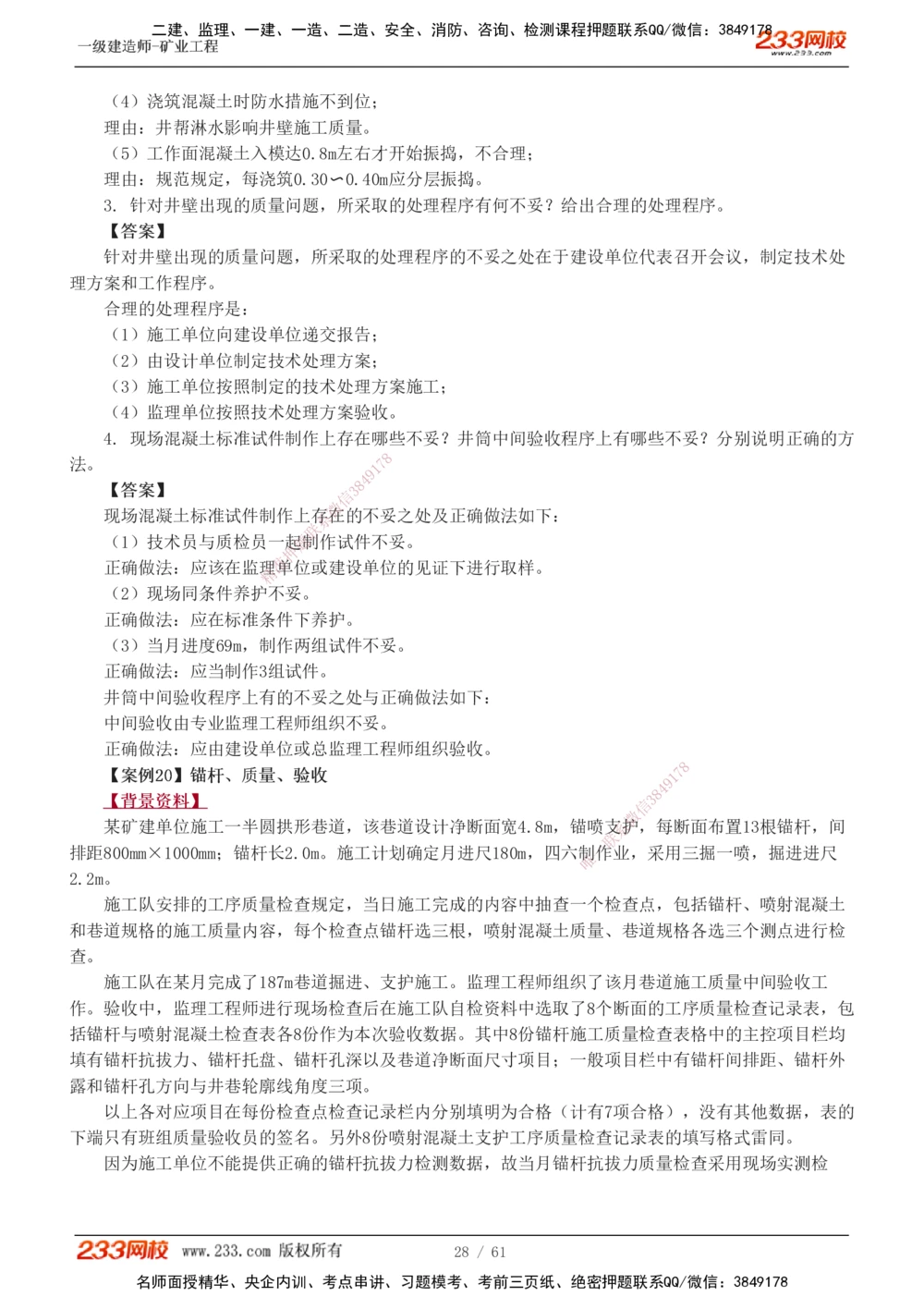

（4）浇筑混凝土时防水措施不到位；
理由：井帮淋水影响井壁施工质量。
（5）工作面混凝土入模达0.8m左右才开始振捣，不合理；
理由：规范规定，每浇筑0.30〜0.40m应分层振捣。
3. 针对井壁出现的质量问题，所采取的处理程序有何不妥？给出合理的处理程序。
【【答答案案】】
针对井壁出现的质量问题，所采取的处理程序的不妥之处在于建设单位代表召开会议，制定技术处
理方案和工作程序。
合理的处理程序是：
（1）施工单位向建设单位递交报告；
（2）由设计单位制定技术处理方案；
（3）施工单位按照制定的技术处理方案施工；
（4）监理单位按照技术处理方案验收。
4. 现场混凝土标准试件制作上存在哪些不妥？井筒中间验收程序上有哪些不妥？分别说明正确的方
8
法。 7
1
9
4
【【答答案案】】 3 8
信
微
现场混凝土标准试件制作上存系在的不妥之处及正确做法如下：
联
（1）技术员与质检员一起题制作试件不妥。
押
准
正确做法：应该在监理单位或建设单位的见证下进行取样。
精
（2）现场同条件养护不 妥。
正确做法：应在标准条件下 养护。
（3）当月进度69m，制作两组 试件不妥。
正确做法：应当制作3组试件。
井筒中间验收程序上有的不妥之处与 正确做法如下：
中间验收由专业监理工程师组织不妥。
正确做法：应由建设单位或总监理工程师组 织验收。
8
【【案案例例2200】】锚锚杆杆、、质质量量、、验验收收 1 7
9
8
4
【【背背景景资资料料】】 信 3
微
某矿建单位施工一半圆拱形巷道，该巷道设计净断面宽 4.8m，锚喷支系护，每断面布置13根锚杆，间
联
排距800mm×1000mm；锚杆长2.0m。施工计划确定月进尺180m， 四六
唯
制一作业，采用三掘一喷，掘进进尺
2.2m。
施工队安排的工序质量检查规定，当日施工完成的内容中抽查一个检查点，包括锚杆、喷射混凝土
和巷道规格的施工质量内容，每个检查点锚杆选三根，喷射混凝土质量、巷道规格各选三个测点进行检
查。
施工队在某月完成了187m巷道掘进、支护施工。监理工程师组织了该月巷道施工质量中间验收工
作。验收中，监理工程师进行现场检查后在施工队自检资料中选取了8个断面的工序质量检查记录表，包
括锚杆与喷射混凝土检查表各8份作为本次验收数据。其中8份锚杆施工质量检查表格中的主控项目栏均
填有锚杆抗拔力、锚杆托盘、锚杆孔深以及巷道净断面尺寸项目；一般项目栏中有锚杆间排距、锚杆外
露和锚杆孔方向与井巷轮廓线角度三项。
以上各对应项目在每份检查点检查记录栏内分别填明为合格（计有7项合格），没有其他数据，表的
下端只有班组质量验收员的签名。另外8份喷射混凝土支护工序质量检查记录表的填写格式雷同。
因为施工单位不能提供正确的锚杆抗拔力检测数据，故当月锚杆抗拔力质量检查采用现场实测检
28 / 61
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
一一级级建建造造师师--矿矿业业工工程程

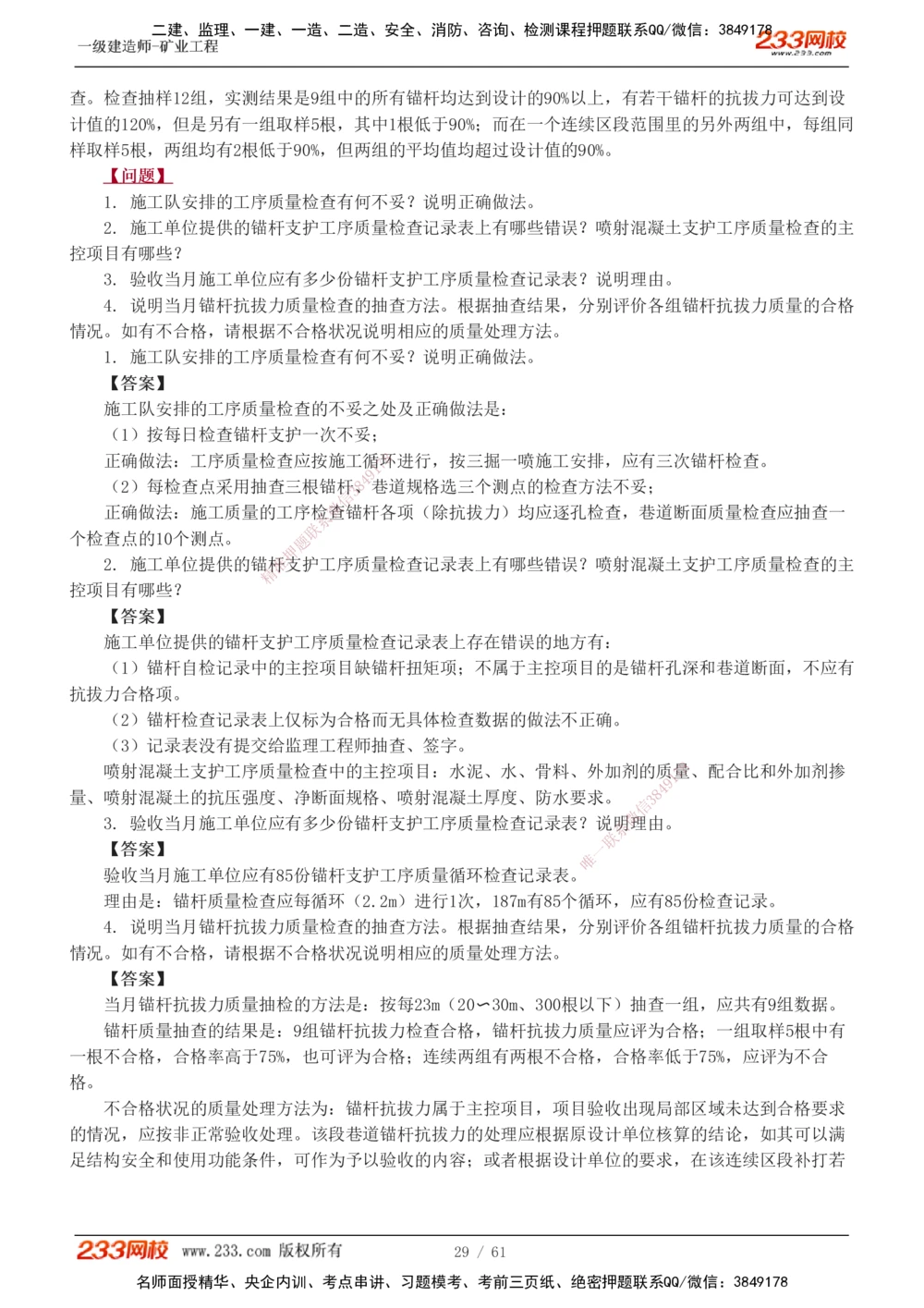

查。检查抽样12组，实测结果是9组中的所有锚杆均达到设计的90%以上，有若干锚杆的抗拔力可达到设
计值的120%，但是另有一组取样5根，其中1根低于90%；而在一个连续区段范围里的另外两组中，每组同
样取样5根，两组均有2根低于90%，但两组的平均值均超过设计值的90%。
【【问问题题】】
1. 施工队安排的工序质量检查有何不妥？说明正确做法。
2. 施工单位提供的锚杆支护工序质量检查记录表上有哪些错误？喷射混凝土支护工序质量检查的主
控项目有哪些？
3. 验收当月施工单位应有多少份锚杆支护工序质量检查记录表？说明理由。
4. 说明当月锚杆抗拔力质量检查的抽查方法。根据抽查结果，分别评价各组锚杆抗拔力质量的合格
情况。如有不合格，请根据不合格状况说明相应的质量处理方法。
1. 施工队安排的工序质量检查有何不妥？说明正确做法。
【【答答案案】】
施工队安排的工序质量检查的不妥之处及正确做法是：
（1）按每日检查锚杆支护一次不妥；
正确做法：工序质量检查应按施工循7 8环进行，按三掘一喷施工安排，应有三次锚杆检查。
1
9
4
（2）每检查点采用抽查三根锚杆8、巷道规格选三个测点的检查方法不妥；
3
信
微
正确做法：施工质量的工序检查锚杆各项（除抗拔力）均应逐孔检查，巷道断面质量检查应抽查一
系
联
个检查点的10个测点。 题
押
2. 施工单位提供的锚杆准支护工序质量检查记录表上有哪些错误？喷射混凝土支护工序质量检查的主
精
控项目有哪些？
【【答答案案】】
施工单位提供的锚杆支护工序 质量检查记录表上存在错误的地方有：
（1）锚杆自检记录中的主控项目 缺锚杆扭矩项；不属于主控项目的是锚杆孔深和巷道断面，不应有
抗拔力合格项。
（2）锚杆检查记录表上仅标为合格而无 具体检查数据的做法不正确。
（3）记录表没有提交给监理工程师抽查、签字。
喷射混凝土支护工序质量检查中的主控项目： 水 泥、水、骨料、外加剂的质
1
7量8、配合比和外加剂掺
9
量、喷射混凝土的抗压强度、净断面规格、喷射混凝土 厚度、防水要求。
信
3 8
4
微
3. 验收当月施工单位应有多少份锚杆支护工序质量检 查记录表？说系明理由。
联
【【答答案案】】 一
唯
验收当月施工单位应有85份锚杆支护工序质量循环检查记录 表 。
理由是：锚杆质量检查应每循环（2.2m）进行1次，187m有85个循环，应有85份检查记录。
4. 说明当月锚杆抗拔力质量检查的抽查方法。根据抽查结果，分别评价各组锚杆抗拔力质量的合格
情况。如有不合格，请根据不合格状况说明相应的质量处理方法。
【【答答案案】】
当月锚杆抗拔力质量抽检的方法是：按每23m（20〜30m、300根以下）抽查一组，应共有9组数据。
锚杆质量抽查的结果是：9组锚杆抗拔力检查合格，锚杆抗拔力质量应评为合格；一组取样5根中有
一根不合格，合格率高于75%，也可评为合格；连续两组有两根不合格，合格率低于75%，应评为不合
格。
不合格状况的质量处理方法为：锚杆抗拔力属于主控项目，项目验收出现局部区域未达到合格要求
的情况，应按非正常验收处理。该段巷道锚杆抗拔力的处理应根据原设计单位核算的结论，如其可以满
足结构安全和使用功能条件，可作为予以验收的内容；或者根据设计单位的要求，在该连续区段补打若
29 / 61
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
一一级级建建造造师师--矿矿业业工工程程
干数量锚杆，并经过检查合格后，重新进行合格验收。

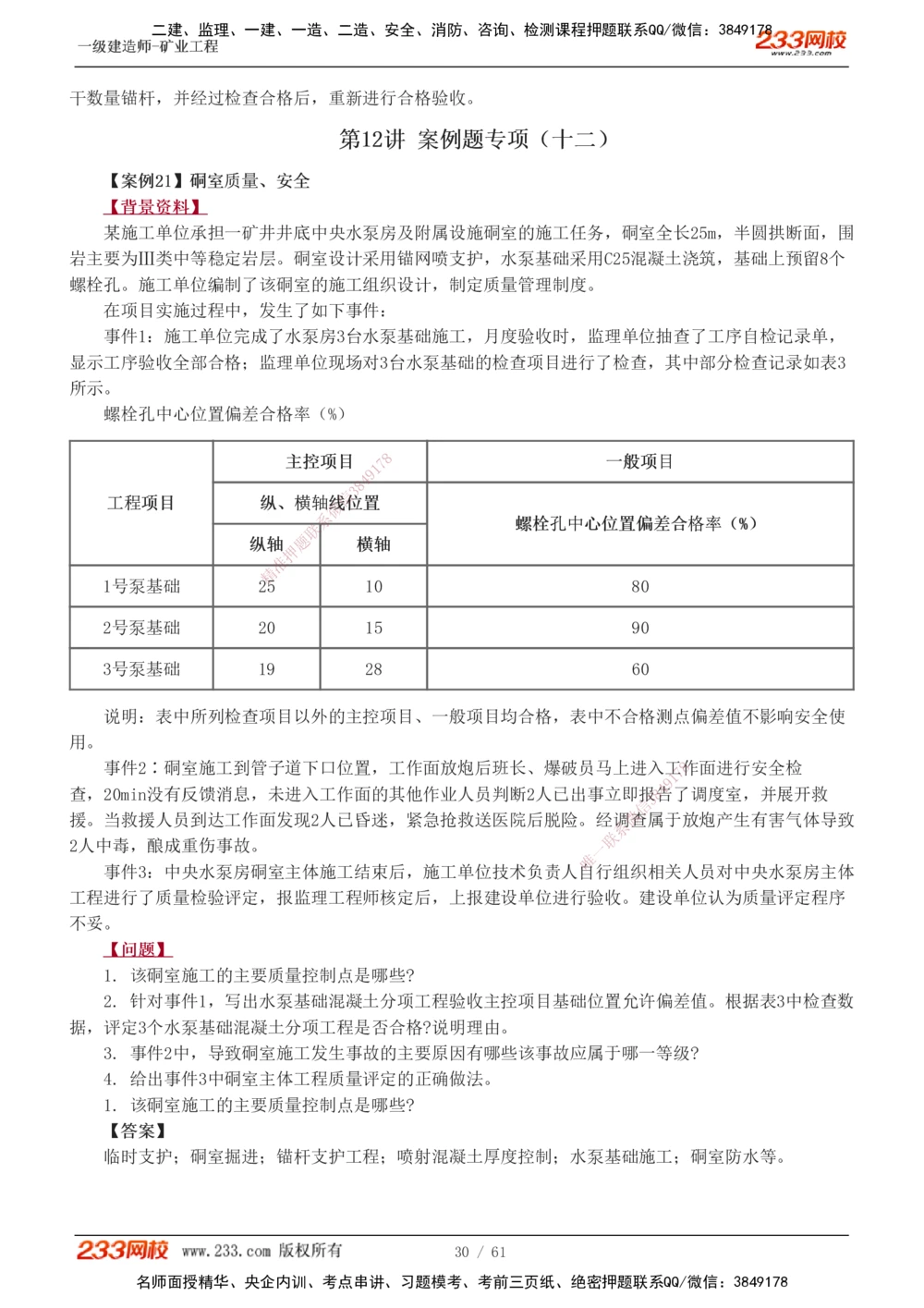

第第1122讲讲 案案例例题题专专项项（（十十二二））
【【案案例例2211】】硐硐室室质质量量、、安安全全
【【背背景景资资料料】】
某施工单位承担一矿井井底中央水泵房及附属设施硐室的施工任务，硐室全长25m，半圆拱断面，围
岩主要为Ⅲ类中等稳定岩层。硐室设计采用锚网喷支护，水泵基础采用C25混凝土浇筑，基础上预留8个
螺栓孔。施工单位编制了该硐室的施工组织设计，制定质量管理制度。
在项目实施过程中，发生了如下事件：
事件1：施工单位完成了水泵房3台水泵基础施工，月度验收时，监理单位抽查了工序自检记录单，
显示工序验收全部合格；监理单位现场对3台水泵基础的检查项目进行了检查，其中部分检查记录如表3
所示。
螺栓孔中心位置偏差合格率（%）
主主控控项项目目 7 8 一一般般项项目目
1
9
4
8
3
信
工工程程项项目目 纵纵、、横横轴轴线线位位置置
微
系
螺螺栓栓孔孔中中心心位位置置偏偏差差合合格格率率（（%%））
联
纵纵轴轴 题 横横轴轴
押
准
精
1号泵基础 25 10 80
2号泵基础 20 15 90
3号泵基础 19 28 60
说明：表中所列检查项目以外的主控项目、一般项目均合格，表中不合格测点偏差值不影响安全使
用。
事件2∶硐室施工到管子道下口位置，工作面放 炮后班长、爆破员马上进入工
1
7 8作面进行安全检
9
查，20min没有反馈消息，未进入工作面的其他作业人 员判断2人已出事立即报8
4
告了调度室，并展开救
信
3
援。当救援人员到达工作面发现2人已昏迷，紧急抢救送医 院后脱险。经调微查属于放炮产生有害气体导致
系
2人中毒，酿成重伤事故。 一
联
唯
事件3：中央水泵房硐室主体施工结束后，施工单位技术负责 人 自行组织相关人员对中央水泵房主体
工程进行了质量检验评定，报监理工程师核定后，上报建设单位进行验收。建设单位认为质量评定程序
不妥。
【【问问题题】】
1. 该硐室施工的主要质量控制点是哪些?
2. 针对事件1，写出水泵基础混凝土分项工程验收主控项目基础位置允许偏差值。根据表3中检查数
据，评定3个水泵基础混凝土分项工程是否合格?说明理由。
3. 事件2中，导致硐室施工发生事故的主要原因有哪些该事故应属于哪一等级?
4. 给出事件3中硐室主体工程质量评定的正确做法。
1. 该硐室施工的主要质量控制点是哪些?
【【答答案案】】
临时支护；硐室掘进；锚杆支护工程；喷射混凝土厚度控制；水泵基础施工；硐室防水等。
30 / 61
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
一一级级建建造造师师--矿矿业业工工程程

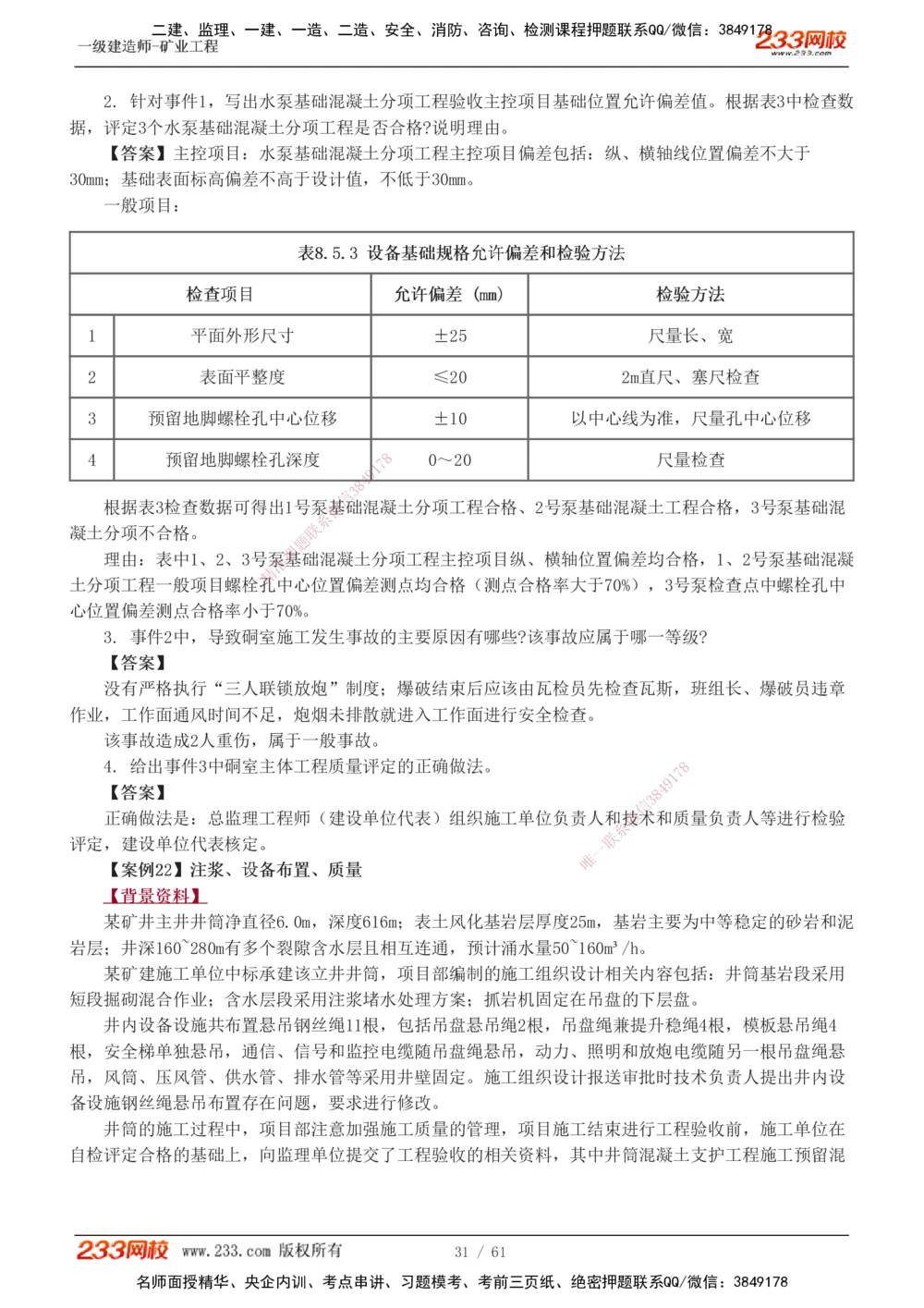

2. 针对事件1，写出水泵基础混凝土分项工程验收主控项目基础位置允许偏差值。根据表3中检查数
据，评定3个水泵基础混凝土分项工程是否合格?说明理由。
【【答答案案】】主控项目：水泵基础混凝土分项工程主控项目偏差包括：纵、横轴线位置偏差不大于
30mm；基础表面标高偏差不高于设计值，不低于30mm。
一般项目：
表表88..55..33 设设备备基基础础规规格格允允许许偏偏差差和和检检验验方方法法
检检查查项项目目 允允许许偏偏差差 ((mmmm)) 检检验验方方法法
1 平面外形尺寸 ±25 尺量长、宽
2 表面平整度 ≤20 2m直尺、塞尺检查
3 预留地脚螺栓孔中心位移 ±10 以中心线为准，尺量孔中心位移
4 预留地脚螺栓孔深度 7 8 0～20 尺量检查
1
9
4
8
3
信
根据表3检查数据可得出1号泵微基础混凝土分项工程合格、2号泵基础混凝土工程合格，3号泵基础混
系
凝土分项不合格。 联
题
押
理由：表中1、2、3号泵准基础混凝土分项工程主控项目纵、横轴位置偏差均合格，1、2号泵基础混凝
精
土分项工程一般项目螺栓孔中心位置偏差测点均合格（测点合格率大于70%），3号泵检查点中螺栓孔中
心位置偏差测点合格率小于70%。
3. 事件2中，导致硐室施工发生事故的主要原因有哪些?该事故应属于哪一等级?
【【答答案案】】
没有严格执行“三人联锁放炮”制度 ；爆破结束后应该由瓦检员先检查瓦斯，班组长、爆破员违章
作业，工作面通风时间不足，炮烟未排散就 进入工作面进行安全检查。
该事故造成2人重伤，属于一般事故。
4. 给出事件3中硐室主体工程质量评定的正确 做法。 8
1
7
9
【【答答案案】】 8 4
信
3
正确做法是：总监理工程师（建设单位代表）组织施 工单位负责人和微技术和质量负责人等进行检验
系
评定，建设单位代表核定。
联
一
唯
【【案案例例2222】】注注浆浆、、设设备备布布置置、、质质量量
【【背背景景资资料料】】
某矿井主井井筒净直径6.0m，深度616m；表土风化基岩层厚度25m，基岩主要为中等稳定的砂岩和泥
岩层；井深160~280m有多个裂隙含水层且相互连通，预计涌水量50~160m³/h。
某矿建施工单位中标承建该立井井筒，项目部编制的施工组织设计相关内容包括：井筒基岩段采用
短段掘砌混合作业；含水层段采用注浆堵水处理方案；抓岩机固定在吊盘的下层盘。
井内设备设施共布置悬吊钢丝绳11根，包括吊盘悬吊绳2根，吊盘绳兼提升稳绳4根，模板悬吊绳4
根，安全梯单独悬吊，通信、信号和监控电缆随吊盘绳悬吊，动力、照明和放炮电缆随另一根吊盘绳悬
吊，风筒、压风管、供水管、排水管等采用井壁固定。施工组织设计报送审批时技术负责人提出井内设
备设施钢丝绳悬吊布置存在问题，要求进行修改。
井筒的施工过程中，项目部注意加强施工质量的管理，项目施工结束进行工程验收前，施工单位在
自检评定合格的基础上，向监理单位提交了工程验收的相关资料，其中井筒混凝土支护工程施工预留混
31 / 61
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
一一级级建建造造师师--矿矿业业工工程程

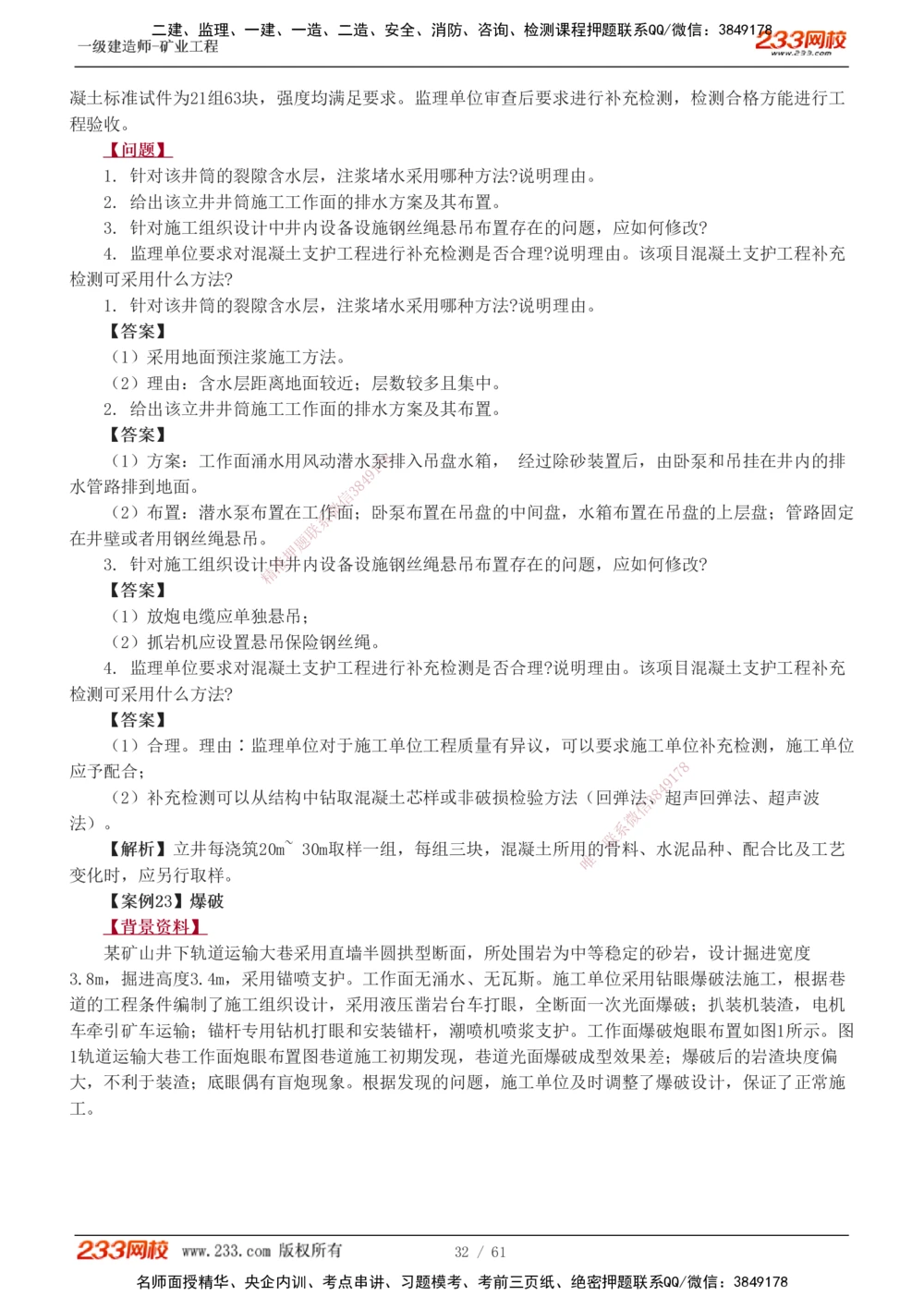

凝土标准试件为21组63块，强度均满足要求。监理单位审查后要求进行补充检测，检测合格方能进行工
程验收。
【【问问题题】】
1. 针对该井筒的裂隙含水层，注浆堵水采用哪种方法?说明理由。
2. 给出该立井井筒施工工作面的排水方案及其布置。
3. 针对施工组织设计中井内设备设施钢丝绳悬吊布置存在的问题，应如何修改?
4. 监理单位要求对混凝土支护工程进行补充检测是否合理?说明理由。该项目混凝土支护工程补充
检测可采用什么方法?
1. 针对该井筒的裂隙含水层，注浆堵水采用哪种方法?说明理由。
【【答答案案】】
（1）采用地面预注浆施工方法。
（2）理由：含水层距离地面较近；层数较多且集中。
2. 给出该立井井筒施工工作面的排水方案及其布置。
【【答答案案】】
（1）方案：工作面涌水用风动潜水泵7 8排入吊盘水箱， 经过除砂装置后，由卧泵和吊挂在井内的排
1
9
4
水管路排到地面。 8
3
信
（2）布置：潜水泵布置在工作微面；卧泵布置在吊盘的中间盘，水箱布置在吊盘的上层盘；管路固定
系
联
在井壁或者用钢丝绳悬吊。 题
押
3. 针对施工组织设计中准井内设备设施钢丝绳悬吊布置存在的问题，应如何修改?
精
【【答答案案】】
（1）放炮电缆应单独悬吊 ；
（2）抓岩机应设置悬吊保险钢 丝绳。
4. 监理单位要求对混凝土支护工 程进行补充检测是否合理?说明理由。该项目混凝土支护工程补充
检测可采用什么方法?
【【答答案案】】
（1）合理。理由∶监理单位对于施工单位工程质量有异议，可以要求施工单位补充检测，施工单位
应予配合；
1
7 8
9
（2）补充检测可以从结构中钻取混凝土芯样或非 破 损检验方法（回弹法
信
3、8
4
超声回弹法、超声波
微
法）。 系
联
【【解解析析】】立井每浇筑20m~ 30m取样一组，每组三块，混凝土所用的一骨料、水泥品种、配合比及工艺
唯
变化时，应另行取样。
【【案案例例2233】】爆爆破破
【【背背景景资资料料】】
某矿山井下轨道运输大巷采用直墙半圆拱型断面，所处围岩为中等稳定的砂岩，设计掘进宽度
3.8m，掘进高度3.4m，采用锚喷支护。工作面无涌水、无瓦斯。施工单位采用钻眼爆破法施工，根据巷
道的工程条件编制了施工组织设计，采用液压凿岩台车打眼，全断面一次光面爆破；扒装机装渣，电机
车牵引矿车运输；锚杆专用钻机打眼和安装锚杆，潮喷机喷浆支护。工作面爆破炮眼布置如图1所示。图
1轨道运输大巷工作面炮眼布置图巷道施工初期发现，巷道光面爆破成型效果差；爆破后的岩渣块度偏
大，不利于装渣；底眼偶有盲炮现象。根据发现的问题，施工单位及时调整了爆破设计，保证了正常施
工。
32 / 61
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
一一级级建建造造师师--矿矿业业工工程程
8
7
【【问问题题】】 9 1
4
8
3
1. 根据工作面炮眼布置图，给信出掏槽眼、辅助眼、周边眼、底眼的起止编号。
微
2. 该工作面爆破采用了哪种系掏槽方式？其炮眼布置具有什么特点？
联
题
3. 该炮眼布置图的周边押眼密集系数是多少？巷道爆破成型效果差和岩渣块度偏大的主要原因是什
准
么？ 精
4. 针对底眼的盲炮，应如何处理？
1. 根据工作面炮眼布置图，给出掏槽眼、辅助眼、周边眼、底眼的起止编号。
【【答答案案】】
掏槽眼：1ー9，辅助眼：10-33，周边眼：34ー47，底眼：48一55。
2. 该工作面爆破采用了哪种掏槽方式？其炮眼布置具有什么特点？
【【答答案案】】
直眼掏槽方式。
8
直眼掏槽优点：工作面布置方式简单，易实现钻 孔机械化，炮孔利用率高，9 1
7
可通过调整药量实现中
8
4
深孔爆破，爆堆集中。 信
3
微
直眼掏槽缺点：炮孔数目多，药量多，炮孔间距和平行 度对掏槽效果
系
影响大。
联
一
3. 该炮眼布置图的周边眼密集系数是多少？巷道爆破成型 效果唯差和岩渣块度偏大的主要原因是什
么？
【【答答案案】】
周边眼密集系数为600/550=1.09；
巷道爆破成型效果差和岩渣块度偏大的主要原因是：周边眼间距偏大，辅助眼布置不合理，周边眼
密集系数应为0.8~1。
4. 针对底眼的盲炮，应如何处理？
【【答答案案】】
（1）处理盲炮前应由爆破技术负责人定出警戒范围；
（2）严禁强行拉出炮孔中的起爆药包和雷管；
（3）经检查确认起爆网路完好时，可重新起爆；
（4）钻距盲炮孔不应小于0.3m的平行孔；
（5）盲炮处理后，应再次仔细检查爆堆，将残余的爆破器材收集起来统一销毁；
33 / 61
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
一一级级建建造造师师--矿矿业业工工程程
（6）盲炮处理后应由处理者填写登记卡片或提交报告。
第第1133讲讲 案案例例题题专专项项（（十十三三））
【【案案例例2244】】质质量量、、安安全全
【【背背景景资资料料】】
某施工单位承建一斜井井筒工程，井筒斜长1200m，倾角15°，直墙半圆拱形断面，净宽5200mm，净
高4200mm。表土段采用钢筋混凝土支护，井壁厚度 350mm；基岩段采用锚喷支护。地质资料显示表土段
斜长115m，主要为稳定、较稳定土层，在斜长80m附近有一层2~3m的不稳定含水砂层。
施工单位根据相关资料编制了施工组织设计。表土段采用明槽+暗挖施工方案，明槽开挖长度30m，
采用有支护开挖；剩余部分采用暗挖法，暗挖段采用普通法施工，多台风镐破土，局部硬土采用爆破法
破土，临时支护为锚杆金属网支护，永久支护采用组合钢模板砌壁。在该斜井施工过程中，发生了下列
事件：
事件1：斜井井筒施工到斜长78m位置时，工人风镐破土发生工作面土层突然坍塌，导致作业面6名工
人被埋，经紧急抢险，4名脱险，1人遇难，1人重伤。
8
事件2：在表土段施工结束后，建设1单7位组织表土段井筒的验收工作。检查验收资料发现，施工单位
9
4
8
浇筑井壁预留的混凝土试件为2组6块信，3实测其强度值均符合设计要求。针对井筒断面尺寸，验收组选择
微
了6个检查点，按每个检查点10个系测点实测断面尺寸，实测数据及分析结果如下表2所示。
联
题
表2斜井井筒验收检查点及测点实测数据统计表
押
准
精
检查点 1 2 3 4 5 6 小计
测点合格数 8 9 8 9 8 8 50
测点不合格数 2 1 2 1 2 2 10
备注 不合格点不影响安全使用
【【问问题题】】 8
1
7
9
1. 针对本斜井的特点，写出表土段施工中的质量 控制点。 8 4
信
3
2. 事件1中，引发事故的原因是什么？发生事故后， 现场人员及项目微部负责人应如何处置？
系
3. 事件2中，施工单位斜井井壁混凝土支护预留试件是否 合理？并
联
说明理由。
一
唯
4. 事件2中，验收时选择检查点和布置测点数是否合理？说 明理 由，并根据实测的数据判定巷道断
面尺寸分项工程是否合格？
1. 针对本斜井的特点，写出表土段施工中的质量控制点。
【【答答案案】】
爆破质量控制、临时支护施工质量控制、模板架设质量、钢筋绑扎、混凝土浇筑、混凝土接缝处
理、防水层施工，土方回填。
2. 事件1中，引发事故的原因是什么？发生事故后，现场人员及项目部负责人应如何处置？
【【答答案案】】（1）原因：
①在80m附近有一层2~3m的不稳定含水砂层，围岩较差；
②施工单位未执行“有疑必探”，并采取注浆等防排水措施；
③施工单位未采取有效的超前支护及临时支护措施；
（2）a.现场人员：立即向单位负责人或地方政府安全监督管理部门报告。
34 / 61
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
一一级级建建造造师师--矿矿业业工工程程
b.单位负责人：接到事故报告后向地方政府报告，启动事故应急预案，组织抢救、防止事故扩大。
3. 事件2中，施工单位斜井井壁混凝土支护预留试件是否合理？并说明理由。
【【答答案案】】
（1）不合理；
（2）正确应至少预留3组；验收规范规定斜井每浇筑30~50m巷道预留不少于1组，表土段长度115m，
至少需要3组。
4. 事件2中，验收时选择检查点和布置测点数是否合理？说明理由，并根据实测的数据判定巷道断
面尺寸分项工程是否合格？
【【答答案案】】
（1）合理，巷道断面尺寸中间、竣工验收时检查点不少于3个，间距不大于25m，115m选择6个检查
点，每个检查点布置10个测点是正确的。
（2）每个检查点拱形断面布置10个测点；根据数据分析计算每个检查点测点合格率均大于75%（主
控项目合格率），不合格测点不影响安全使用，所以该巷道断面尺寸为合格。
【【案案例例2255】】设设备备、、注注浆浆、、造造价价
8
【【背背景景资资料料】】 7
1
9
4
某施工单位承建一矿山副立井井筒3 8工程，井筒净直径5.0m，井深 350m；井筒检查孔资料显示井筒表
信
微
土段厚度82m，为含水砂土、淤泥系层等不稳定表土层，基岩段为II级稳定岩层，井深260m处有厚度 6m的
联
含水层，预计涌水量约9m³/h。题施工单位编制的井筒施工方案显示：表土段采用吊挂井壁施工法，基岩段
押
准
采用钻眼爆破施工法；凿井提升采用1台 JKZ-2.8/15.5提升机配1个3m³吊桶；基岩段凿岩拟选择FJD-6伞
精
钻配YGZ-70凿岩机，炮眼深 度4.0m，爆破采用岩石硝铵炸药；出矸采用1台HZ-4型中心回转抓岩机；砌壁
利用现有的YJM型整体金属模板 ，高度4m。该施工方案报送审核时，总工程师认为存在不妥，要求整改。
在项目的实施过程中，发生了 如下事件：
事件1：井筒施工至深度180m时， 工作面出现30m³/h的涌水。施工单位停止了掘进，布置卧泵排水系
统，在工作面设置滤水层、浇筑A、布置注 浆孔，实施工作面预注浆，最终通过了该含水层。
事件2：井筒施工至深度300m时，建设单 位发布了工程变更指令，将井筒深度加深80m，加深段围岩
等级不变，井壁厚度不变，工程价款结算单价按 原基岩段标准执行，施工单位不予认可。
8
【【问问题题】】 1 7
9
8
4
1. 纠正施工单位编制的井筒施工方案中的不合理之 处。 信 3
微
2. 写出事件1中A的名称，指出其作用。 系
联
3. 事件1中，卧泵排水系统是如何将作业面涌水排到地面 的？
唯
一
4. 针对事件2，井筒加深情况下，施工单位的施工组织应补充 完善哪些内容？工程价款应如何结
算？
1. 纠正施工单位编制的井筒施工方案中的不合理之处。
【【答答案案】】
（1）表土层施工应采用冻结法、钻井法、沉井法、注浆法、帷幕法等特殊方法。
（2）基岩段凿岩拟选择FJD-6伞钻不妥，宜采用FJD-4型伞钻；
（3）采用岩石硝铵炸药不妥，应选用能够用于地下工程的防水炸药。
（4）模板高度高度应与炮眼深度相匹配，宜为3.5m左右；
（5）未配备排水设备不妥，应配备水泵和管路。
2. 写出事件1中A的名称，指出其作用。
【【答答案案】】
（1）A为混凝土止浆垫；
35 / 61
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
一一级级建建造造师师--矿矿业业工工程程
（2）止浆垫的作用是为了固定孔口管，防止冒水跑浆。
3. 事件1中，卧泵排水系统是如何将作业面涌水排到地面的？
【【答答案案】】
工作面涌水用风动潜水泵排入吊盘水箱，经过除沙装置后，由卧泵和吊挂在井内的排水管排到地
面。
4. 针对事件2，井筒加深情况下，施工单位的施工组织应补充完善哪些内容？工程价款应如何结
算？
【【答答案案】】
（1）施工单位施工组织设计应对提升与悬吊设备重新进行选型验算；
（2）工程价款结算可参考原标准单价执行，但应补充因井筒深度加深而造成的提升悬吊设施改造所
增加的辅助费用。
【【案案例例2266】】巷巷道道、、质质量量验验收收
【【背背景景资资料料】】
某施工单位承揽了一井工煤矿二期东翼轨道大巷工程，巷道总长度600m，直墙半圆拱形断面，净宽
8
4600mm，净高3900mm。巷道采用锚网喷支7护，喷射混凝土厚度120mm，强度等级C20；锚杆采用
1
9
4
φ22×2200mm无纵肋螺纹钢树脂锚杆，3 8矩形布置，间排距800×800mm，设计锚固力120kN。岩巷机械化作
信
微
业线配备方案为：气腿式风动凿岩系机+耙斗式装岩机+皮带转载机+电机车+1.5t矿车+混凝土喷射机组，巷
联
道施工设备平面布置见图1。 题
押
准
精
8
图1 巷道施工设备平面布置示意图 1 7
9
8
4
东翼轨道大巷开始施工的第1个月期间，监理工程师 为加强锚杆支护质量
信
3的过程控制，现场抽查了锚
微
杆杆体材质、锚杆的安装扭矩、抗拔力、间排距、锚杆孔的 深度、锚杆的系外露长度。该大巷施工的第2个
联
月期间，建设单位人员下井检查喷射混凝土施工质量，现场测 定的喷
唯
射一混凝土初、终凝时间分别为
8min、15min。第3个月施工成巷106m，月末验收全部合格。
【【问问题题】】
1. 指出图1中编号1~6的名称。
2. 监理单位现场抽查的检验项目哪些是主控项目？哪些是一般项目？
3. 建设单位抽查的喷射混凝土初、终凝时间是否符合规范要求？说明理由。
4. 指出该大巷中间验收选择检查点的规定，并确定第3个月106m施工成巷验收检查点的最少数量。
1. 指出图1中编号1~6的名称。
【【答答案案】】
1－气腿式风动凿岩机、2－耙斗、3－耙斗式装岩机（装载机）、4－皮带转载机、5－矿车重车线
（重车线或重车）、6－矿车空车线（空车线或空车）。
2. 监理单位现场抽查的检验项目哪些是主控项目？哪些是一般项目？
【【答答案案】】
36 / 61
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
一一级级建建造造师师--矿矿业业工工程程
主控项目是：锚杆杆体的材质、锚杆安装扭矩、锚杆抗拔力。
一般项目是：锚杆间排距、锚杆孔深度、锚杆外露长度。
3. 建设单位抽查的喷射混凝土初、终凝时间是否符合规范要求？说明理由。
【【答答案案】】
建设单位抽查的喷射混凝土初凝时间8min不符合规定；
理由：规范规定喷射混凝土初凝时间不应大于5min。
建设单位抽查的喷射混凝土终凝时间15min不符合规定；
理由：规范规定喷射混凝土终凝时间不应大于10min。
4. 指出该大巷中间验收选择检查点的规定，并确定第3个月106m施工成巷验收检查点的最少数量。
【【答答案案】】
该大巷中间验收选择检查点的规定是：不应少于3个，间距不应大于25m。
第3个月106m的成巷验收检查点最少数量为5个。
第第1144讲讲 案案例例题题专专项项（（十十四四））
8
7
【【案案例例2277】】立立井井、、质质量量、、索索赔赔 1
9
4
8
【【背背景景资资料料】】 信 3
微
某中型煤矿设计年生产能力为系90万吨，采用立井单水平开拓、中央并列式通风。一施工单位中标承
联
题
建该矿井的主井井筒及箕斗装载硐室和井下相关巷道和硐室工程，井筒净直径5.5m、深度560m。矿井施
押
准
工组织设计安排主井先开精工，箕斗装载硐室与井筒同时施工，主副井同时到底进行短路贯通，主井临时
改绞，改绞完成后安排井下巷道及硐室的施工。
项目部编制的井筒施工组织设计显示，基岩段采用钻眼爆破法施工，短段掘砌混合作业。井内施工
设备和设施的选型和布置充分考虑施工工艺的需求，选用6臂风动伞钻打眼，炮眼深度4.0m；吊盘上层盘
为保护盘；中间盘布置1台HZ-4中心回转抓岩机进行出矸；下层盘布置混凝土分灰器、风动潜水泵及水
箱，工作面采用1.5m高组合钢模板砌壁， 井底安设卧泵排水；管路采用井壁固定，放炮电缆随安全梯钢
丝绳悬吊。施工单位总工程师审批发现井筒施 工设备布置存在问题，要求重新进行布置。项目部及时进
行了相关调整，纠正了错误，并最终通过了审批 。
8
在井筒施工到底后，主井施工单位通过建设单位 协调，其它施工单位积极配9 1
7
合，顺利完成了主副井
8
4
贯通工作。在对主井井筒进行临时改绞后，及时安排井 底车场运输巷道及一信些
3
临时工程的施工。地质资
微
料显示该矿井井底车场附近有弱含水层，且岩层的渗透性好 ，中央变电站系施工验收时发现衬砌有渗漏水
联
一
现象。建设单位要求施工单位对围岩进行注浆封水处理，施工 单位及唯时进行了处理，并在规定的时间内
提交了注浆封水处理的费用和工期索赔申请。
【【问问题题】】
1. 针对井筒施工设备选型和布置中存在的问题，给出正确的做法。
2. 主井临时改绞，井筒内应布置哪些主要的施工设备或设施?
3. 中央变电站防水施工的质量标准是什么？具体可采用什么检验方法？
4. 施工单位提交的索赔申请是否合理？说明理由。
1. 针对井筒施工设备选型和布置中存在的问题，给出正确的做法。
【【答答案案】】
（1）吊盘下层盘布置HZ-4中心回转抓岩机进行出矸；
（2）吊盘上层盘布置水箱中间盘布置卧泵进行排水；
（3）工作面采用3.5m高金属整体活动模板砌壁；
（4）井底工作面安设风动潜水泵排水；
37 / 61
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
一一级级建建造造师师--矿矿业业工工程程
（5）放炮电缆采用钢丝绳单独悬吊。
2. 主井临时改绞，井筒内应布置哪些主要的施工设备或设施?
【【答答案案】】
主井临时改绞，井筒内应布置的主要施工设备或设施包括：临时罐笼、风筒、管路（压风管、供水
管、排水管）、各种电缆、水泵等。
3. 中央变电站防水施工的质量标准是什么？具体可采用什么检验方法？
【【答答案案】】中央变电站硐室属于一级硐室，防水质量标准是：不允许渗水、支护结构表面无湿渍。具
体可采用观察检查的检验方法。
表表 GG..00..33 硐硐室室建建成成后后的的总总漏漏水水量量及及防防水水质质量量标标准准
序序 等等
硐硐室室名名称称 硐硐室室防防水水质质量量标标准准 检检验验方方法法
号号 级级
一 计算机房、有集中控制和有电视的调 不允许渗水、支护结构表面无湿
1 观察检查
级 度室、爆炸材料库、主变电7 8所 渍
1
9
4
8
3
信
二 主排水泵房、绞车房、运微输机机头硐 不允许滴水，支护结构表面有少
2 系 观察检查
级 室、采区变电所、联消防器材硐室 量偶见湿渍或小水珠
题
押
准
三 破碎机硐室、机精车修理硐室、装载硐 有少量漏水点，但不得有线流，
3 观察检查
级 室、井底煤仓 每昼夜总漏水量小于0.1m³
四 有漏水点，但不得有线流，每昼 观察检查，实测3次
4 其他硐室
级 夜总漏水量小于0.2m³ ，漏水量取平均值
4. 施工单位提交的索赔申请是否合理？ 说明理由。
【【答答案案】】施工单位提交的索赔申请不合理。
理由：地质资料已显示存在含水层，中央变电 站硐室出现衬砌渗漏水现象是施8工质量存在问题，属
1
7
9
于施工单位自身的责任。
8
4
信
3
【【案案例例2288】】爆爆破破、、循循环环图图、、锚锚杆杆工工具具、、台台阶阶、、耙耙装装机机 微
系
【【背背景景资资料料】】 联
一
唯
某矿井东翼轨道大巷布置在煤层底板岩石中，所穿越的岩层 包括 泥岩、中细砂岩等，
断面设计为半圆拱形，净宽4.8m，净高4.3m，净断面积18.2㎡。
施工单位编制的作业规程部分内容如下：
（1）当巷道穿越破碎带时，采用初喷和金属前探梁临时支护，锚网喷永久支护，其中锚杆选用直径
20mm、长度2000mm的高强度螺纹钢树脂锚杆，间排距为800mm×800mm，喷射混凝土厚度100mm。
（2）采用台阶法施工时，上台阶工作面超前5m（高度3.0m），上、下台阶炮眼施工分步进行，上台
阶炮眼先于下台阶炮眼施工，上、下台阶同时起爆，倒矸后一次性完成两帮支护工作。出矸利用P-120B
型耙装机，采用正规循环作业，循环图表如图1所示。
（3）井下爆破工作必须由专职爆破工担任，严格执行掘进工作面作业规程及其爆破说明书。爆破作
业严格执行“一炮三检”和“三人连锁”制度。
38 / 61
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
一一级级建建造造师师--矿矿业业工工程程
【【问问题题】】
8
1. 写出施工单位选用锚杆的主要构件7，给出至少2种锚杆孔施工的常用机具名称。
1
9
4
2. 列出图1中工序H、I、J、K的名3 8称。
信
微
3. 作业规程中，采用台阶法系施工及选用的耙装机是否合理？说明理由。
联
4. 写出“一炮三检”的检题查内容和“三人连锁”中的作业人员名称。
押
1. 写出施工单位选用锚准杆的主要构件，给出至少2种锚杆孔施工的常用机具名称。
精
【【答答案案】】
（1）锚杆主要构件包括锚 杆杆体（身）、树脂药卷、托盘（板）、螺母（帽）。
（2）锚杆孔施工的常用机具有 ：锚杆钻机、凿岩机、煤电钻、掘锚一体机等。
2. 列出图1中工序H、I、J、K的名 称。
【【答答案案】】
H：打（下部）炮眼（钻眼、凿岩）；
I：顶锚网（临时）支护；
8
J：打（上部）炮眼（钻眼、凿岩）； 1 7
9
8
4
K：出矸。
信
3
微
3. 作业规程中，采用台阶法施工及选用的耙装机是否 合理？说明理系由。
联
【【答答案案】】
唯
一
（1）采用台阶法施工合理。理由：巷道断面大，高度较高。
（2）选用耙斗式耙装机出矸合理。理由：耙装机适用范围大，便于实现工作面钻眼和出渣平行作
业。
4. 写出“一炮三检”的检查内容和“三人连锁”中的作业人员名称。
【【答答案案】】
（1）“一炮三检”的检查内容：装药前、放炮前、放炮后检查瓦斯（甲烷）浓度。
（2）“三人连锁”中的作业人员为：爆破工（员）（放炮员）、班（组）长、瓦斯检查员。
第第1155讲讲 案案例例题题专专项项（（十十五五））
【【案案例例2299】】设设备备、、排排水水、、混混凝凝土土
【【背背景景资资料料】】
某煤矿为低瓦斯矿井，采用一对立井开拓方式，主、副井均布置在工业广场内。一施工单位承建该
39 / 61
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
一一级级建建造造师师--矿矿业业工工程程
煤矿主井井筒工程，主井井筒穿越2层含水层，设计井筒净直径7.0m，深度860m，预计井筒最大涌水量为
25m³/h。主井井底临时马头门进出车为东西方向。建设单位要求月进度不低于80m。
施工单位根据工程条件和相关规定编制了井筒的施工组织设计，井筒施工断面布置如图4所示，主要
凿井施工设备选型及配置为：II型立井凿井钢井架；1台JKZ-2.8提升机配2.0m³吊桶和1台JK-2.5提升机
配1.0m³吊桶提升；1台FJD6伞钻打眼；1台HZ-4和1台HZ-6中心回转抓岩机装岩。
井筒施工到第二层含水层时，岩帮出现了若干个集中涌水点，累计岩帮涌水量约2m³/h，上部井壁淋
水约1.5m³/h，监理要求施工单位进行处理。
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
图4井筒施工断面布置图
1—主提吊桶；2—副提吊桶 ；
3—中心回转抓岩机；4一供水 管；
5—压风管；6—排水管；
7—放炮电缆；8—吊盘绳；
9一主提稳绳；10—副提稳绳；
11一照明电缆；12—信号电缆；
8
13—通信电缆；14一动力电缆；
1
7
9
15—卧泵；16—吊盘；
信
3 8
4
微
17—模板绳 系
联
【【问问题题】】 一
唯
1. 施工单位的设备选型及配置存在哪些不合理之处？应如何调 整？
2. 指出井筒施工断面布置图中缺少的主要施工设备或设施。
3. 指出井筒施工断面设备布置存在的问题，说明理由或给出正确的做法。
4. 井筒施工到第二层含水层时，施工单位应额外采取哪些防治水措施以保证混凝土浇筑质量？
1. 施工单位的设备选型及配置存在哪些不合理之处？应如何调整？
【【答答案案】】
不合理一：选用Ⅱ型凿井钢井架不合理。
调整：应选用新Ⅳ型及以上（Ⅳg、Ⅴg、Ⅴ）凿井井架。
不合理二：选用2台单滚筒提升机不合理。
调整：考虑主井临时改绞，至少选用1台双滚筒提升机。
不合理三：分别配2.0m³和lm³吊桶提升不合理。
调整：选配吊桶太小，应根据井筒断面大小选配3〜5m³吊桶。
40 / 61
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
一一级级建建造造师师--矿矿业业工工程程
2. 指出井筒施工断面布置图中缺少的主要施工设备或设施。
【【答答案案】】
缺少风筒、安全梯、溜灰管、模板。
3. 指出井筒施工断面设备布置存在的问题，说明理由或给出正确的做法。
【【答答案案】】
（1）照明电缆与副提稳绳布置一起不妥，影响吊桶滑架运行；
（2）放炮电缆与其他电缆一起悬吊不妥，应单独悬吊；
（3）井筒提升方向布置不正确，应与临时马头门方向一致。
（4）卧泵布置位置不妥，应避开井筒正中心。
4. 井筒施工到第二层含水层时，施工单位应额外采取哪些防治水措施以保证混凝土浇筑质量？
【【答答案案】】
应额外采取注浆堵水、截水和导水（引水）措施。
【【案案例例3300】】爆爆破破、、锚锚喷喷、、验验收收
【【背背景景资资料料】】
8
某高瓦斯矿井井下轨道大巷，围岩普7氏系数f＜6，采用直墙半圆拱形断面，断面净宽3800mm、净高
1
9
4
3400mm。永久支护为锚喷支护，金属锚3 8杆规格φ22×2200mm，采用树脂药卷锚固，锚杆间排距
信
微
700mm×700mm；喷射混凝土厚度1系00mm、强度等级C20。
联
该轨道大巷采用钻眼爆破题法施工，工作面爆破采用垂直楔形掏槽，掏槽眼在拱基线以下沿巷道中心
押
准
线两侧对称布置，中间两个为深2000mm空眼，炮眼布置详见图1。
精
爆破使用三级煤矿许用 炸药和总延期时间不超过130ms的煤矿许用数码电子雷管，采用反向装药结
构，一次装药，分次起爆，爆破 后发现断面欠挖严重。
该巷道施工喷射混凝土支护的 主要工序有：①拱部喷射；②冲洗岩帮并设置喷厚标志；③养护；④
墙部喷射；⑤清理基础等。施工单位进 行了合理安排，确保了支护工作的正常进行。该轨道大巷当月施
工90m，由专业监理工程师组织进行了验收 。
8
1
7
9
8
4
信
3
微
系
联
一
唯
【【问问题题】】
1. 指出该巷道钻眼爆破施工作业中的不妥之处，说明合理的做法。
2. 给出背景资料中喷射混凝土支护主要工序的合理安排顺序。
3. 该工程当月验收的组织是否妥当？说明理由。
1. 指出该巷道钻眼爆破施工作业中的不妥之处，说明合理的做法。
【【答答案案】】
41 / 61
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
一一级级建建造造师师--矿矿业业工工程程
不妥一：掏槽眼布置2个空眼不妥，应取消；
不妥二：周边眼、辅助眼与掏槽眼深度一致（相同）不妥，掏槽眼应加深200mm；
不妥三：反向装药不妥，应采用正向装药；分次起爆不妥，应全断面一次起爆；
不妥四：周边眼（间距）布置不妥，应缩小周边眼间距至250mm~500mm。
2. 给出背景资料中喷射混凝土支护主要工序的合理安排顺序。
【【答答案案】】
合理的施工顺序是：清理基础→冲洗岩帮并设置喷厚标志→墙部喷射→拱部喷射→养护
（⑤→②→④→①→③）。
3. 该工程当月验收的组织是否妥当？说明理由。
【【答答案案】】
（1）不妥。
（2）当月验收工程属于分部工程，应由建设单位或总监理单位（总监理工程师）组织施工单位项目
负责人和项目技术、质量负责人等进行验收。
【【案案例例3311】】锚锚喷喷验验收收、、费费用用
8
【【背背景景资资料料】】 7
1
9
4
某施工单位承包一运输大巷，巷道3 8长2000m，围岩中等稳定，普氏系数4〜6；半圆拱形断面，采用锚
信
微
喷支护，其中锚杆长度2.0m，每断系面布置锚杆11根。施工技术措施要求巷道施工采用光面爆破。
联
巷道施工2个月后，监理工题程师查看了一次施工工序验收记录，认为存在以下问题：
押
准
（1）巷道设计掘进断
精
面宽3.8m，而实测的巷道掘进两帮对应测点间的全宽为3.75〜4.1m，不符合裸
体巷道掘进规格尺寸的允许 偏差要求。
（2）有3根锚杆的外露长度 超过50mm，锚杆托盘没有紧贴岩面，两项工作均不满足施工单位验收合
格的检查要求。该3根锚杆的拧紧扭 矩分别被记录为100kN、110kN、120kN，存在问题。
监理工程师要求施工单位进行整改 ，施工单位按照验收规范的要求逐项纠正了错误的做法。
施工单位在后续施工过程中正常完成 了各项工作。该巷道竣工验收后，移交前发现先期施工的巷道
出现有较大的变形，顶板下沉和底板隆起。监 理工程师以原来的施工存在质量问题为由要求施工单位无
偿进行修复，施工单位要求对该工程修复工作进 行费用补偿，双方产生纠纷。
8
【【问问题题】】 1 7
9
8
4
1. 监理工程师关于巷道规格检查的结论存在什么问 题？施工单位的做法信 3有哪些错误？分别说明理
微
由，并给出正确的做法。 系
联
2. 具体分析监理工程师对锚杆和托盘安装工作的质量检验 结论
唯
是一否正确？说明理由。为避免锚杆外
露长度超标，锚杆施工中应注意哪些问题？
3. 锚杆的拧紧扭矩记录存在什么问题？说明正确的做法。
4. 竣工后巷道变形修复工作的费用从何处列支？说明理由。
1. 监理工程师关于巷道规格检查的结论存在什么问题？施工单位的做法有哪些错误？分别说明理
由，并给出正确的做法。
【【答答案案】】（1）监理工程师认为巷道规格尺寸不符合裸体巷道规格尺寸要求的说法是错误的；理由：
采用的检查验收标准有误，该巷道工序验收内容不属于裸体巷道掘进的验收。正确做法：应按基岩掘进
巷道规格要求核对巷道施工质量。
（2）施工单位对掘进巷道尺寸的验收做法错误；
理由：该运输大巷属于主要巷道工程，其验收应按中线到巷道任意一帮距离的要求进行；
正确做法：挂中线测量中线至两帮的距离。
2. 具体分析监理工程师对锚杆和托盘安装工作的质量检验结论是否正确？说明理由。为避免锚杆外
42 / 61
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
一一级级建建造造师师--矿矿业业工工程程
露长度超标，锚杆施工中应注意哪些问题？
【【答答案案】】（1）监理工程师认为3根锚杆托盘未紧贴岩面，属于安装质量不合格的评判是正确的；
理由：该项工作为主控项目，合格率小于75%。
（2）监理单位对锚杆外露的验收结论是不正确的；
理由：因为锚杆外露质量检查为一般项目，合格率已经超过70%。
（3）为避免锚杆外露长度超标，锚杆施工中应注意：施工前检查锚杆长度，保证钻孔深度要求并逐
孔检查，认真清除锚杆孔内残渣，安装锚杆时保证锚杆推入孔底，并避免岩帮片落。
3. 锚杆的拧紧扭矩记录存在什么问题？说明正确的做法。
【【答答案案】】
锚杆拧紧扭矩记录存在的问题有：
（1）记录单位错误；
（2）数据与托盘没有紧贴岩面的情况不符。
正确的做法是：
（1）记录单位为N.m（或kN.m）；
（2）记录数据应准确可靠。 7 8
1
9
4
4. 竣工后巷道变形修复工作的费8用从何处列支？说明理由。
3
信
【【答答案案】】 微
系
联
该项工程费用应由矿业工题程建设其他费用中的维修费支出。
押
理由：（1）该项工程已准经竣工验收，监理工程师的举证不充分；
精
（2）该项工作属锚喷支 护巷道移交前由施工单位使用和代管期间的维修工作。
第第1166讲讲 案案例例题题专专项项（（十十六六））
第第二二类类：：进进度度++索索赔赔
【【案案例例11】】进进度度、、招招投投标标
【【背背景景资资料料】】
某矿业工程项目，建设单位委托招标代理机 构采用资格预审、公开招标方式选定施工单位。在当地
8
招标信息网上发布了该项目的资格预审公告，资格预 审文件发售自6月16日起。共1 7有11家施工单位参加了
9
8
4
资格预审，A、B、C、D、E、F、G共7家施工单位通过， 并参加后续投标。为信保3证招标工作顺利进行，建
微
设单位要求招标代理机构做好以下工作： 系
联
一
（1）招标代理机构应指导投标人编制投标文件，以保证提 交的
唯
投标文件合格、合规。
（2）再次核查各投标人资格，招标文件中明确资格后审环节 ， 并列出具体的条件、标准和方法。
（3）为保证工程质量，招标代理机构在编制最高投标限价的同时，还应规定投标人的投标报价不得
低于最高投标限价的75%。
项目于8月10日上午9：00开标。经核查发现，B单位的投标保证金总额满足要求，但分两次交纳，分
别是8月9日17：00交纳75万元、8月10日9：05交纳5万元。开标后，D单位向招标人递交了投标报价修正
函，将原投标报价下浮300万元。评标委员会按综合得分向招标人推荐了三名中标候选人，依次为A、E、
F，并进行了公示。由于A放弃中标，招标人和E进行谈判，并确定E为中标人。双方根据谈判纪要，按A的
投标价签订了合同。
工程施工至第18个月末，施工单位检查进度后绘制的实际进度前锋线如图2所示。
图2施工进度计划及实际进度前锋线
43 / 61
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
一一级级建建造造师师--矿矿业业工工程程
【【问问题题】】
1. 资格预审文件发售的最早截止日期为哪一天?逐项说明建设单位对招标代理机构的要求是否合理?
2. 分别指出B单位和D单位的投标文件是否有效?说明理由。
3. 分别说明招标人确定中标人和签订合同的做法是否妥当?说明理由。
4. 根据图2中第18个月末实际进度前锋线，分别说明工作⑤→ 、工作⑦→⑩和工作③→⑧的进度
偏差。判断实际进度是否会造成总工期延误?
8
7
1. 资格预审文件发售的最早截止日9 1期为哪一天?逐项说明建设单位对招标代理机构的要求是否合理?
4
8
3
【【答答案案】】（1）6月21日； 信
微
系
（2）①“招标代理机构应联指导投标人编制投标文件，以保证提交的投标文件合格、合规。”不合
题
理。原因：招标代理机构不能押从事同一工程的招标代理和投标咨询活动；
准
②“再次核查各投标精人资格，招标文件中明确资格后审环节，并列出具体的条件、标准和方法。”
合理。
③“为保证工程质量，招标 代理机构在编制最高投标限价的同时，还应规定投标人的投标报价不得
低于最高投标限价的75%”不合理。原 因：不得规定最低投标价。
2. 分别指出B单位和D单位的投标文 件是否有效?说明理由。
【【答答案案】】
（1）B单位投标无效；理由：提交投标保证金时间超过了投标截止时间；
（2）D单位投标有效；但修正函无效；理由：修正函无效不影响投标文件的有效性。
8
1
7
3. 分别说明招标人确定中标人和签订合同的做法 是否妥当?说明理由。
8
4 9
信
3
【【答答案案】】
微
系
（1）确定中标人妥当； 联
一
理由：第一候选人放弃中标，招标人可以按照评标委员会 提出的唯中标候选人名单排序依次确定其他
中标候选人为中标人，也可以重新招标。
（2）签订合同的做法不妥；
理由：招标人和中标人签订书面合同，合同的标的、价款、质量、履行期限等主要条款应当与招标
文件和中标人的投标文件的内容一致，招标人和中标人不得再行订立背离合同实质性内容的其他协议。
4. 根据图2中第18个月末实际进度前锋线，分别说明工作⑤→ 、工作⑦→⑩和工作③→⑧的进度
偏差。判断实际进度是否会造成总工期延误?
【【答答案案】】
（1）⑤→ ：超前2个月，不会造成总工期延误；
（2）⑦→⑩：超前1个月，不会造成总工期延误；
（3）③→⑧：滞后了1个月，不会造成总工期延误。
【【案案例例22】】进进度度、、索索赔赔
【【背背景景资资料料】】
44 / 61
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
一一级级建建造造师师--矿矿业业工工程程
建设单位发包一年产量60万吨的煤矿工业广场项目。经过招标投标，某施工单位中标并与建设单位
签订了施工合同，工程内容包括提升机房、变电所、机修车间、办公楼等，合同总价2800万元。施工期
间，发生以下事件：
事件1：开工前，施工单位根据合同工期编制了施工进度计划网络图（如下图1所示），并报监理工
程师审核。监理工程师发现，按照设计文件，工作H和工作I完成后，工作J方可施工，这在进度计划网络
图中没有体现，不符合“四结合”的施工准备方法，要求施工单位进行调整。
8
7
1
9
4
8
3
事件2：工程开工后不久，施工信单位项目经理王某因个人原因与单位解除劳动合同，施工单位决定由
微
项目副经理李某担任项目经理。系
联
题
事件3：办公楼工程F的钢押筋混凝土预制桩基础施工期间，由于建设单位供应的预制桩到场不及时，
准
使桩基础推迟5d开工。打精桩过程中，施工单位的打桩设备出现故障造成工程停工3d。设备修理完毕恢复
施工后，出现了属于不可抗力的恶劣天气，导致工程停工7d。
【【问问题题】】
1. 具体说明施工准备工作中采取“四结合”方法的内容。
2. 根据施工单位编制的施工进度计划网络图，计算项目工期并指出关键工作。
3. 针对事件1中监理工程师发现的问题，施工单位应如何调整施工进度计划网络图？（只需文字说
明）调整后的进度计划对工期是否有影响？说明理由。
4. 事件3中，施工单位应向建设单位提出多 少天的工期索赔？说明理由。
8
1. 具体说明施工准备工作中采取“四结合”方 法的内容。 9 1
7
8
4
【【答答案案】】施工准备工作中的四结合是指： 信
3
微
（1）设计与施工相结合；
系
联
一
（2）室内准备与室外准备相结合； 唯
（3）主体工程与配套工程相结合；
（4）整体工程准备与施工队伍落实相结合。
2. 根据施工单位编制的施工进度计划网络图，计算项目工期并指出关键工作。
【【答答案案】】施工进度计划网络图中的计划工期为T=2+3+4+5+3+2=19个月。
关键工作：A、C、F、I、J、K。
3. 针对事件1中监理工程师发现的问题，施工单位应如何调整施工进度计划网络图？（只需文字说
明）调整后的进度计划对工期是否有影响？说明理由。
【【答答案案】】事件1中问题的调整方法：施工单位应在施工进度计划网络图的⑨、⑩节点之间添加一条虚
箭线（或虚工序）。
调整后的网络计划对工期无影响。
理由：调整未改变网络计划的关键线路。
4. 事件3中，施工单位应向建设单位提出多少天的工期索赔？说明理由。
45 / 61
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
一一级级建建造造师师--矿矿业业工工程程
【【答答案案】】施工单位应向建设单位提出工期索赔12d。
原因：建设单位预制桩到场不及时和不可抗力事件属于非承包商责任，承包商可以提出索赔；打桩
设备损坏，属于承包商自身责任，承包商无权索赔。
【【案案例例33】】招招投投标标、、网网络络图图、、费费用用
【【背背景景资资料料】】
某矿山一期及其附属设施建设项目，建设单位委托一招标代理公司进行招标，项目评标委员会由7人
组成，其中2人为建设单位代表，其他评标专家从该省综合评标评审专家库中随机抽取。
项目最终由某施工单位中标承建。施工单位结合现场及材料、设备等情况进行了详细的部署，编制
的施工进度计划如图2所示。
8
7
1
9
4
8
3
信
微
系
联
题
押
图2 项目施工进度计划准（单位：月）
精
项目施工过程中，发生了如下事件：
事件1：L为某设备安装工作，设备由建设单位负责采购。项目按计划正常进行到15个月时，设备运
至现场，进场检验时发现其中一台设备质量有问题，返厂换货用了1个月，其余设备当场验收后移交给施
工单位代为保管，建设单位根据合同 约定支付保管费。在设备安装过程中发现有一台设备配件丢失，施
工单位马上向建设单位提出重新采购该设 备配件的要求，同时就返厂换货设备延误的1个月时间提出了工
期索赔和窝工费用索赔的要求。
事件2：该项目安全费用按工程造价的3.5% 计提。建设单位提出，该矿井的采矿新技术推广培训费和
矿山二期建设安全预评价专家评审费从该项目的安 全费用中列支。 8
1
7
9
【【问问题题】】 8 4
信
3
1. 该项目评标委员会的构成是否合理？具体说明评标 委员会成员组成微要求。
系
2. 写出该项目进度计划的关键线路（用工序名称表示） ，并计算工
联
期。
一
唯
3. 事件1中，分别说明施工单位提出的要求是否合理？说明 理由 。
4. 事件2中，分别说明项目安全费用的计提和使用是否合理？说明理由。
1. 该项目评标委员会的构成是否合理？具体说明评标委员会成员组成要求。
【【答答案案】】合理。
理由：评标委员会应由招标人代表和有关技术、经济方面的专家组成，成员人数为5人以上单数，其
中技术、经济等方面的专家不得少于成员总数的2/3。
2. 写出该项目进度计划的关键线路（用工序名称表示），并计算工期。
【【答答案案】】关键线路1：A→D→H→K→J→P→T；
关键线路2：A→D→H→K→M→P→T；
工期：30个月。
3. 事件1中，分别说明施工单位提出的要求是否合理？说明理由。
【【答答案案】】
46 / 61
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
一一级级建建造造师师--矿矿业业工工程程
（1）施工单位提出由建设单位采购配件的要求不合理。
理由：因已经过验收交给总承包单位的设备，根据合同要求，应由总承包单位保管，配件丢失为保
管单位（施工单位）的责任，不应由建设单位重新购买。
（2）施工单位提出工期延误和窝工费用索赔要求不合理。
理由：工作L的总时差为1个月，设备返厂1个月，工作L的最迟完成时间不影响总工期，也未产生费
用。
4. 事件2中，分别说明项目安全费用的计提和使用是否合理？说明理由。
【【答答案案】】 （1）安全费用的计提合理。
理由：根据《企业安全生产费用提取和使用管理办法》，矿山工程安全费用按照建筑安装工程造价
的3.5%提取。
（2）安全费用的使用不合理。理由：根据办法，安全费用可用于支出评价费用的情形不包括新建、
改建、扩建项目安全评价，矿区二期建设安全预评价专家评审费不得从一期的安全费用中支出；采矿新
技术推广培训费不属于安全生产适用的“四新”费用范畴，不能从安全费用中支出。
第第1177讲讲 案案例例题题专专项项（（十十七七））
8
7
1
9
4
8
【【案案例例44】】网网络络图图、、风风量量 信 3
微
【【背背景景资资料料】】 系
联
题
某施工单位承担了某矿井主、副井筒和井底车场施工任务，井筒工程结束后转入井底车场施工。施
押
准
工单位在总体进度要求的精基础上，编制了副井井底车场施工进度网络图，如图2所示，图中各项工作作业
时间单位为d。
8
1
7
9
8
4
信
3
图2 副井井底车场施工进度网络图
微
系
工程施工中发生了以下事件： 联
一
事件1：主副井贯通巷C施工中，由于工作面围岩突然变硬 ，爆破唯作业困难，施工单位调整了爆破设
计方案，重新编制了爆破技术设计文件， C工作作业时间因此延长15d。
事件2：建设单位提供的地质资料显示，泵房及变电所工程E的工作面围岩稳定性较差，施工单位为
加速施工，未及时采取相应的围岩支护措施，导致部分围岩冒落，处理冒落事故使E工作作业时间延长
20d。
事件3：外水仓L施工时，由于通风系统故障导致工作面通风风量不足，解决该问题使L工作作业时间
延长了10d。
【【问问题题】】
1. 确定该副井井底车场的施工进度计划工期，指出关键线路。
2. 分别说明事件1~事件3对副井井底车场工期的影响。
3. 事件1中，施工单位编制的爆破技术设计文件应包含哪些具体内容?
4. 事件3中，工作面通风风量的确定依据是什么？
1. 确定该副井井底车场的施工进度计划工期，指出关键线路。
47 / 61
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
一一级级建建造造师师--矿矿业业工工程程
【【答答案案】】计划工期为210d。
关键线路为：
（1）B→F→H→L（①→③→⑤→⑨→⑩）；
（2）B→E→K（①→③→⑧→⑩）。
2. 分别说明事件1~事件3对副井井底车场工期的影响。
【【答答案案】】
事件1：C 工作不在关键线路上，且总时差大于15d，故C 工作延误15d 不影响工期；
事件2：E 工作为关键工作，延误会影响工期，会导致工期延误20d；
事件3：E 工作延误后，L 工作变为非关键工作，总时差为20d，故L 工作延误10d，不影响总工期。
3. 事件1中，施工单位编制的爆破技术设计文件应包含哪些具体内容?
【【答答案案】】爆破技术文件应包括：
（1）工程概况；
（2）爆破技术方案；
（3）起爆网路设计及起爆网络图；
8
（4）安全设计及防护、警戒图。 1 7
9
4
8
4. 事件3中，工作面通风风量的信确3定依据是什么？
微
【【答答案案】】工作面通风风量的确系定依据，是按照下述各种条件计算，取其最大值作为用风地点供风
联
量： 题
押
准
（1）按用风地点同时精工作的最多人数计算，每人每分钟供给风量不得小于4m³；
（2）瓦斯、CO2等有害 气体浓度符合规定要求；
（3）风速、温度符合规定 要求。
【【案案例例55】】进进度度、、索索赔赔、、质质量量事事 故故
【【背背景景资资料料】】
某施工单位承建一矿山选煤厂主厂房 土建、机电设备安装及配套设施工程，根据合同工期编制的施
工进度计划网络图见图2，网络计划计算工期 与合同工期一致。开工前，监理工程师审核施工方案时发
现，工作A、G、H使用的是同一台设备，进度计划 网络图中没有体现，要求施工单位据此完善施工进度计
8
划网络图。 1
7
9
8
4
信
3
微
系
联
一
唯
图2 施工进度计划网络图（单位：月）
工程实施过程中，因建设单位要求调整设计，使工作J拖延了2个月，施工单位机具未及时到场使工
作K拖延了1个月。事后施工单位在索赔有效期内提出工期延期申请。
工作J施工过程中，发生了一起一般质量事故。停止施工后，立即报告监理工程师，并自行开展质量
事故调查。进行事故分析后，研究制定了事故处理方案，编写了质量事故调查报告。
【【问问题题】】
1. 根据施工进度计划网络图计算该项目的施工工期，并指出关键线路。
48 / 61
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
一一级级建建造造师师--矿矿业业工工程程
2. 针对监理工程师提出的问题，施工单位应如何完善施工进度计划网络图？
3. 施工单位可获得多长时间的工期补偿？说明理由。
4. 处理质量事故过程中，施工单位的做法有何不妥？说明这起质量事故调查的组织和参与单位。
1. 根据施工进度计划网络图计算该项目的施工工期，并指出关键线路。
【【答答案案】】施工工期为17个月。
关键线路为：A→C→F→H→K。
2. 针对监理工程师提出的问题，施工单位应如何完善施工进度计划网络图？
【【答答案案】】由于工作A、G、H共用同一台设备，三项工作间构成了紧前紧后关系，故在施工进度计划网
络图中应增加两条虚工序：
③－④之间添加一条虚工序；⑥－⑦之间增加一条虚工序。
3. 施工单位可获得多长时间的工期补偿？说明理由。
【【答答案案】】施工单位可获得的合同工期补偿为1个月。
理由：建设单位原因引起的工期延长应获得补偿，但J工作有1个月的时差，故该项延误可获得的工
期补偿为1个月。
8
施工单位原因引起的工作K延误，不1应7获得补偿。
9
4
8
4. 处理质量事故过程中，施工信单3位的做法有何不妥？说明这起质量事故调查的组织和参与单位。
微
【【答答案案】】 系
联
题
（1）施工单位不妥之处：自行开展质量事故调查。
押
准
（2）一般质量事故原精因分析应由监理单位组织，由设计单位、施工单位、建设单位等参加。
【【案案例例66】】进进度度
【【背背景景资资料料】】
某施工单位承担了一矿井井底车场的施工任务。开工前，项目经理部编制了施工组织设计，内容包
括施工方案、资源供应计划、施工进度 计划网络图、质量保证措施、安全保证措施等。井底车场平面布
置示意图部分内容如图2所示，相应的施工 进度计划网络图如图3所示，关键线路上的工作由同一个工作
队完成，各工作的作业时间均不可压缩。
8
1
7
9
8
4
信
3
微
系
联
一
唯
图2井底车场平面布置示意图（部分）
49 / 61
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
一一级级建建造造师师--矿矿业业工工程程
图3井底车场施工进度计划网络图（单位：d）
施工过程中发生如下事件：
事件1：工程进行60d，施工单位月度检查时重点检查了进度计划执行情况，发现：副井重车线1（工
作A）和变电所通道（工作D）已完工；副井重车线2（工作L）已完成其工程量的60%；副井空车线（工作
B）已完成其工程量的80%；中央变电所（工作E）由于设计变更，尚未开始作业，预计完成设计变更还需
要10d。施工单位考虑到工作E的延误将导致后续工作中央泵房（工作J）和泵房通道（工作K）不能正常
8
完成，工程不能按时交付，与各工作队协1 7商并在监理工程师的指令下调整了进度计划，以满足工期要
9
4
8
求。 3
信
微
经施工单位计算，工作E的延系误导致的窝工费和机械设备台班折旧费为30万元，按照调整后进度计划
联
施工将增加投入8万元。 题
押
准
事件2：由于建设单位精提供设计资料不及时，导致外水仓（工作H）延误10d，已提前运至现场的施工
机械台班折旧费损失2万元， 窝工费15万元。
事件3：内水仓（工作I）施 工过程中，施工单位设备发生故障，导致该工作延误6d，修理设备花费6
万元，增加窝工费8万元。
针对事件1〜事件3，施工单位向建 设单位提出了索赔。
【【问问题题】】
1. 施工组织设计中的资源供应计划主要 包括哪些内容？
2. 根据绘制的井底车场施工进度计划网络图 ，确定工程计划工期和关键工作。
8
3. 事件1中施工单位发现工作E延误后，应如何 安排后续工程施工，才能够保1 7证计划工期（用文字说
9
8
4
明）？ 信 3
微
4. 就事件1〜事件3，逐一说明施工单位可向建设单位 索赔的费用和系工期。
联
一
1. 施工组织设计中的资源供应计划主要包括哪些内容？
唯
【【答答案案】】施工组织设计中的资源供应计划主要包括：
（1）劳动力需要量计划；
（2）材料需要量计划；
（3）施工机械需要量计划。
2. 根据绘制的井底车场施工进度计划网络图，确定工程计划工期和关键工作。
【【答答案案】】根据绘制的井底车场施工进度计划网络图，确定工程计划工期和关键工作如下：
计划工期=30+20+70+90+20=230d。
关键工作有：A、D、E、J、K。
3. 事件1中施工单位发现工作E延误后，应如何安排后续工程施工，才能够保证计划工期（用文字说
明）？
【【答答案案】】工作E延误后，为保证计划工期，可安排其他工作队先施工泵房通道工作K（中央泵房工作J
和泵房通道K工作平行施工）。
50 / 61
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
一一级级建建造造师师--矿矿业业工工程程
4. 就事件1〜事件3，逐一说明施工单位可向建设单位索赔的费用和工期。
【【答答案案】】事件1：工作E延误是由于设计变更延误造成的，属于建设单位的责任。施工单位可索赔增
加的费用30万元；进度计划调整是监理单位的指令，可索赔增加的费用8万元；调整后的进度计划满足工
期要求，故不可索赔工期。
事件2：建设单位没有及时提供设计资料，属于建设单位的责任，可索赔增加的费用17万元，工作H
是非关键工序，拖延不影响总工期，不可索赔工期。
事件3：设备故障是施工单位自身原因造成的，不可索赔费用和工期。
第第1188讲讲 案案例例题题专专项项（（十十八八））
第第三三类类：：组组织织类类（（准准备备、、安安排排））
【【案案例例11】】施施工工组组织织设设计计
【【背背景景资资料料】】
某矿井采用立井开拓，主、副井井筒位于同一工业广场内，主井井筒采用临时井架凿井，副井井筒
利用永久井架凿井，主、副井井筒表土段采用冻结法施工，基岩段采用普通法施工，井筒基岩段预计涌
8
7
水量8m³／h。主、副井并筒冻结及掘砌施1工由某施工单位承担，该施工单位编制的矿井施工组织方案
9
4
8
为：主、副井井筒交错开工，错开时信间33个月；箕斗装载硐室与主井井筒同时施工；主、副井同时到底，
微
进行短路贯通。 系
联
题
在主井井筒基岩段施工过程中，遇到了地质资料未注明的含水层，该含水层涌水量达20m³／h。施工
押
准
单位根据自身的施工经验精，提出了采用强排水方法通过含水层，需增加费用15万元。该方案经建设单位
同意后，施工单位完成了含水层段的掘砌工作，但造成工期延误2个月。事后，施工单位向建设单位提出
了补偿费用15万元和延长工期2个月的索赔。主井井筒在通过含水基岩层后，按原掘进速度正常施工；副
井井筒施工进度正常。为实现主、副井同时到底进行短路贯通，施工单位及时调整了施工组织方案。
【【问问题题】】
1. 副井井筒利用永久井架凿井具有哪 些优缺点?
2. 确定该矿井主、副井井筒的合理开工 顺序，并说明该开工顺序的优点。
3. 施工单位提出的索赔是否合理?说明理由 。
8
4. 强排水方法通过含水层对施工单位及其井筒 施工会造成哪些不利影响?9 1
7
8
4
5. 为保证主、副井两井同时到底，施工单位应如何 调整主井井筒的施工信
3
组织方案?
微
1. 副井井筒利用永久井架凿井具有哪些优缺点? 系
联
一
【【答答案案】】副井井筒利用永久井架凿井的特点包括： 唯
优点：（1）节省临时井架的使用费用；（2）有利于提前形成 副井永久提升系统。
缺点：（1）增加了项目前期投资；（2）给副井井筒凿井及冻结施工设备布置带来不便。
2. 确定该矿井主、副井井筒的合理开工顺序，并说明该开工顺序的优点。
【【答答案案】】开工顺序：主井先开工，副井3个月后开工。
优点：（1）冻结制冷工程可以错峰，冻结施工设备等资源需求相对平稳；（2）有利于主副井井筒
同时到底，有利于两井短路贯通。
3. 施工单位提出的索赔是否合理?说明理由。
【【答答案案】】施工单位提出补偿费用15万元的索赔是合理的。
理由：地质资料未提供该含水层的正确涌水资料，涌水量达20m³／h（超过8 m³／h）。
延长工期2个月的索赔是不合理。
理由：工期延误2个月不一定会影响主、副井同时到底进行短路贯通。
4. 强排水方法通过含水层对施工单位及其井筒施工会造成哪些不利影响?
51 / 61
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
一一级级建建造造师师--矿矿业业工工程程
【【答答案案】】强排水方法通过含水层会造成的不利影响有：造成施工单位质量风险，井壁质量难以保
证，作业环境差，影响施工进度。
5. 为保证主、副井两井同时到底，施工单位应如何调整主井井筒的施工组织方案?
【【答答案案】】为保证主、副井两井同时到底。其调整方案是：因主井井筒施工延误2个月，可不安排箕斗
装载硐室与主井井筒同时施丁；待副井交付使用后、主井永久装备前进行施工。
【【案案例例22】】施施组组、、进进度度
【【背背景景资资料料】】
某矿井采用立井开拓方式，风井位于井田东部边界，主井装载系统位于副井运输水平上方，主、副
井井筒深度基本相同，副井井底车场主要巷道及硐室布置如图1所示。矿井施工组织安排主井先于副井3
个月开工，箕斗装载硐室与主井井筒同时施工，主、副井同时到底；短路贯通后，主井改为临时罐笼提
升，副井进行永久装备，井底车场巷道及硐室施工网络计划如图2所示。
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
图1
8
1
7
9
8
4
信
3
微
系
联
一
唯
图2
【【问问题题】】
1. 主、副井同时到底后，短路贯通线路如何安排?贯通点选择在何处?
2. 主、副井同时到底后，应如何组织井底车场巷道及硐室施工?
3. 主、副井同时到底后，矿井施工组织安排的井底车场巷道及硐室施工网络计划有何不当之处?如
何调整?
4. 主井井筒表土段施工时发生工期延误3个月，如果后续井筒施工进度不变，应如何安排才能保证
原施工组织受影响最小?
1. 主、副井同时到底后，短路贯通线路如何安排?贯通点选择在何处?
52 / 61
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
一一级级建建造造师师--矿矿业业工工程程
【【答答案案】】主、副井同时到底后，短路贯通线路可安排：主井井底清撒硐室→联络巷→副井东侧马头
门；
贯通点宜选择在联络巷与车场绕道的连接处。
2. 主、副井同时到底后，应如何组织井底车场巷道及硐室施工?
【【答答案案】】主副井同时到底后，井底车场巷道与硐室的施工组织是：
（1）主、副井首先短路贯通；
（2）保证矿井关键线路工程施工不间断；
（3）尽快形成改绞井筒的调车系统；
（4）加快临时设施和硐室施工；
（5）保证副井永久装备完成时相关巷道及硐室施工同步完成；
（6）保证巷道及硐室的连续施工。
3. 主、副井同时到底后，矿井施工组织安排的井底车场巷道及硐室施工网络计划有何不当之处?如
何调整?
【【答答案案】】不当之处是：外水仓的施工安排，调整方法是：将外水仓施工安排在“水仓入口”工作之
8
后。 7
1
9
4
4. 主井井筒表土段施工时发生工3 8期延误3个月，如果后续井筒施工进度不变，应如何安排才能保证
信
微
原施工组织受影响最小? 系
联
【【答答案案】】可不安排箕斗装题载硐室与主井井筒同时施工。这样才能保证主、副井同时到底。箕斗装载
押
准
硐室可安排在副井提升系统移交后，主井永久装备前施工。
精
【【案案例例33】】识识图图、、避避灾灾
【【背背景景资资料料】】
某施工单位承揽的一新建矿井 主、副井井筒、井底车场及主要硐室工程，井底车场布置如图1-1所
示。井底车场消防器材库硐室设计断面 如图1-2所示，永久支护为锚杆锚索挂网喷浆联合支护。施工组织
设计中要求：主、副井井筒同时到底，尽 快进行短路贯通，贯通后主井井筒进行临时改绞，改绞完毕后
副井井筒进行永久装备，期间要尽快完成副井 系统主要硐室的施工，以确保副井正常移交使用，提高矿
井建设期间的抗灾能力。依据设计井底车场硐室 需要在壁后注浆完成后方可组织竣工验收。
8
1
7
9
8
4
信
3
微
系
联
一
唯
53 / 61
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
一一级级建建造造师师--矿矿业业工工程程
施工期间发生以下事件
事件一：井底车场施工期间，建设单位检查发现井底车场安排了4个施工队，已完成的工程及进度如
8
7
图1-1填充部分所示，短路贯通工程工期9 1滞后。建设单位要求施工单位在确保原主、副井短路贯通方案不
4
8
3
变的情况下，加快井底车场巷道和硐信室的施工速度，尽快形成副井永久装备系统及相关生产系统。
微
系
事件二：井底车场巷道施工联完毕进入外水仓施工时，建设单位要求施工单位编制探水注浆方案，并
题
制定水灾事故避灾路线。 押
准
【【问问题题】】 精
1. 给出图1-2中1~3的名 称和消防器材库所含分部工程的数量。
2. 根据事件一，给出主、副 井井筒短路贯通路线上相关巷道及硐室的名称。
3. 根据事件一，给出临时改绞后 副井永久装备完成前需尽快施工完成的副井永久装备系统主要硐室
的名称。
4. 针对事件二，给出外水仓施工期间发 生水灾事故的避灾路线。
1. 给出图1-2中1~3的名称和消防器材库所含分部工程的数量。
【【答答案案】】1－水沟、2－轨道（或道床）、3－混凝土地坪（或底板、地面），包含4个分部[即主体、
8
1
7
水沟、附属工程（混凝土地坪）、防治水（壁后注浆） ]工程。
8
4 9
信
3
2. 根据事件一，给出主、副井井筒短路贯通路线上相关巷道及硐室的名称。
微
系
【【答答案案】】主、副井井筒短路贯通路线：副井井筒→东侧马 头门（部联分）→等候室东侧通道→人车线
一
东巷道→1号交岔点→主井绕车线→主井井筒。 唯
3. 根据事件一，给出临时改绞后副井永久装备完成前需尽快施工完成的副井永久装备系统主要硐室
的名称。
【【答答案案】】主井临时改绞后副井永久装备期间，需尽快施工完成的副井永久系统主要硐室的名称：中
央变电所、中央水泵房、管子道、内水仓。
4. 针对事件二，给出外水仓施工期间发生水灾事故的避灾路线。
【【答答案案】】外水仓施工期间透水避灾路线：外水仓工作面→水仓入口→3号交岔点→人车线绕道→2号
交岔点→主井井底清撒硐室→主井井筒→地面。
第第1199讲讲 案案例例题题专专项项（（十十九九））
第第四四类类：：招招标标投投标标类类
【【案案例例11】】招招投投标标、、风风险险
54 / 61
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
一一级级建建造造师师--矿矿业业工工程程
【【背背景景资资料料】】
某建设单位拟建一矿井井筒，该井筒设计净直径4.5m，井深682m。招标文件提供的井筒检查孔地质
资料表明：井筒基岩段614m有两个含水层：井深342〜422m段有断层破碎带，涌水量较大；井深436〜
447m段为砂岩裂隙含水层。井筒围岩以泥岩和胶结不好的破碎砂岩等弱稳定岩层为主，部分为中等稳定
的砂岩、泥质砂岩。整个项目工期安排紧。
招标文件发出后，建设单位考虑到井筒涌水的风险，开标前12d发出补充函，要求：（1）井筒验收
的漏水量不得超过规范要求；（2）在无其他质量问题的条件下，如井筒漏水量每增加lm³/h，罚款50
万；每减少lm³/h则奖励20万；延迟3d开标，以便投标单位完成补充说明。该井筒项目有3家投标单位提
交了投标文件，开标时发现各投标文件对井筒涌水和补充。
函的处理各有不同：
（1）关于井筒治水方案，A单位采用工作面预注浆；B单位对破碎带采用地面注浆，砂岩含水层采用
工作面预注浆方案；C单位则采用单一的地面预注浆。
（2）关于排水方案，A单位采用风动潜水泵排水方案；B单位采用吊泵排水的方案；C单位采用吊桶
加风动潜水泵排水，另配卧泵及相应排水系统方案。
8
（3）对于建设单位提高井筒漏水量质7量标准和加强处罚的规定，A单位因无法承受建设单位的奖罚
1
9
4
要求，采取了“本项目存在风险，决定3 8以项目总价增加5%作为风险费”的办法；B单位在工程费中增加
信
微
了“为避免涌水引起的风险，增加系措施费80万”；C单位则提高了原井筒排水设备风险费（10万），并要
联
求将地面预注浆工程分包给专题业注浆单位，另增加壁后注浆风险处理费（20万），总计30万作为井筒涌
押
准
水的风险费用。
精
最终评标委员会在指正 了各投标单位不合理做法的基础上，确定C单位中标。
C单位修正了投标文件中不 合理的内容，与建设单位签订了合同，并经建设单位同意，对井筒注浆施
工分包，要求注浆后的井筒漏水量 不得超过5m³/h。
在项目实施中，井筒施工到破碎带 附近时，抓岩机的抓斗在转向吊桶时突然甩落一块较大的岩块，
砸伤一名工作面工人。检查发现抓岩机及 抓斗设备均完好。
【【问问题题】】
1. 分析比较三家投标单位的注浆堵水、排水 施工与组织措施的合理性，并说明理由。
8
2. 该井筒施工项目中，存在哪些风险内容？风 险费的计价有何规定？说明各1 7投标单位考虑风险费用
9
8
4
内容的合理与不合理地方。 信 3
微
3. 指出A单位应怎样正确应对招标补充函的要求。对于 建设单位提高系井筒漏水量标准的要求，C单位
联
还应采取哪些合理的措施？
唯
一
4. 分析井筒施工中发生的安全事故，说明施工单位可能有哪 些 安全工作没有做好？可以采取什么风
险转移策略来减少事故发生后的经济损失？
1. 分析比较三家投标单位的注浆堵水、排水施工与组织措施的合理性，并说明理由。
【【答答案案】】合理的堵水方案是采用地面预注浆不宜采用工作面预注浆，其合理性在于：
（1）不占工期，易于满足项目工期紧张的条件；
（2）作业条件好；
（3）井筒含水层不深，且厚度较大；
（4）破碎带的涌水量较大；
（5）便于对注浆工作进行分包。
关于排水设施方案：合理的排水方案是吊桶加风动潜水泵进行工作面排水，另配卧泵及相应排水系
统；其合理性在于考虑了井筒涌水风险。井筒断面较小，吊泵排水占井筒面积。
关于组织措施：C单位采用分包的措施，其合理性是可以转移风险；且有利于提高注浆堵水效果。
55 / 61
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
一一级级建建造造师师--矿矿业业工工程程
2. 该井筒施工项目中，存在哪些风险内容？风险费的计价有何规定？说明各投标单位考虑风险费用
内容的合理与不合理地方。
【【答答案案】】该井筒施工项目中存在的风险有：
（1）存在有地质资料（井筒涌水量大小）不准的风险；
（2）存在有注浆效果的不可靠的风险；
（3）合同规定的井筒漏水量质量要求高于国家规范质量要求存在的技术风险。
风险费计算应以材料、设备台班的单价为依据进行计算。
施工单位提出的不合理风险费项目有：
（1）A单位以“所有风险”作为风险计价的范围；
（2）B单位的风险费用的规定范围不清；
（3）C单位的排水设备风险费内容有重复。
合理的风险费用项目有：C单位壁后注浆的费用计算风险费。
3. 指出A单位应怎样正确应对招标补充函的要求。对于建设单位提高井筒漏水量标准的要求，C单位
还应采取哪些合理的措施？
8
【【答答案案】】A单位正确的应对方法和做法7是：采用规避风险的方法，撤销标书。
1
9
4
C单位提高井筒漏水量标准的措施3 8有：
信
微
（1）提高井壁混凝土防水施系工质量；
联
（2）采取井壁壁后注浆的题措施，以保证井筒漏水量满足甲方要求。
押
准
4. 分析井筒施工中发生的安全事故，说明施工单位可能有哪些安全工作没有做好？可以采取什么风
精
险转移策略来减少事故发生 后的经济损失？
【【答答案案】】施工单位可能没有 做好的安全工作有：
（1）安全教育工作没有做到位 ；
（2）抓岩机施工操作规程没有交 代清楚与落实；
（3）没有注意操作人员身体、精神状 态是否正常。
企业减少事故发生后经济损失的方法是预 先给工人购买安全保险。
【【案案例例22】】招招投投标标、、质质量量
8
【【背背景景资资料料】】 1 7
9
8
4
某矿业公司立井井筒设计深度850m，采用工程量清 单计价方式公开招标信。3地质资料显示该井筒表土
微
层厚度25m，无流砂；基岩段最大涌水量30m³/h。招标人编 制的招标文件系的内容包括：投标人须知、合同
联
主要条款、投标文件格式、技术条款、设计图纸、投标相关的 辅助资
唯
料一、当地准入条件要求和准入备案
资料等。在招标投标及后续施工中发生了如下事件：
事件1：有5家施工企业购买了招标文件，其中A、B、E为本省施工企业，C、D为外省施工企业。为便
于外省施工企业了解工程现场环境，招标人分别组织C、D进行了现场踏勘。
事件2∶5家施工企业中，只有A就招标文件提出了3个问题，招标人逐一进行了回答，并且向A发送了
书面答复。
事件3∶招标人经过测算，在招标文件中明确要求各投标人的投标报价应控制在8500~9100万元之
间，否则按废标处理。
事件4∶井筒基岩段施工中，井筒实际最大涌水量50m³/h，施工单位采用工作面预注浆方式堵水，导
致费用增加200万元，工期延误2个月。井筒施工结束验收时，井筒总漏水量为15m³/h，业主要求采用壁
后注浆堵水，施工单位增加费用160万元，工期延长1个月。
【【问问题题】】
1. 本工程的招标文件还缺少哪些主要内容?
56 / 61
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
一一级级建建造造师师--矿矿业业工工程程
2. 事件1中招标人的做法是否合理?说明理由。
3. 事件2中招标人的做法是否合理?说明理由。
4. 事件3中招标人的要求是否合理?说明理由。
5. 事件4中施工单位能获得的工期索赔和费用索赔各是多少?说明理由。
1. 本工程的招标文件还缺少哪些主要内容?
【【答答案案】】
缺少：工程量清单、招标公告、评标标准和方法。
2. 事件1中招标人的做法是否合理?说明理由。
【【答答案案】】
（1）不合理。
（2）理由：按现行“中华人民共和国招标投标法实施条例”要求，招标人不得组织单个或部分潜在
投标人踏勘项目现场。
3. 事件2中招标人的做法是否合理?说明理由。
【【答答案案】】
8
（1）不合理。 7
1
9
4
（2）对于潜在投标人在阅读招标3 8文件和现场踏勘中提出的问题，招标人可以书面形式或召开投标预
信
微
备会的方式解答，但需同时将解答系以书面方式通知所有购买招标文件的潜在投标人。
联
4. 事件3中招标人的要求题是否合理?说明理由。
押
准
【【答答案案】】
精
（1）不合理。
（2）按现行“中华人民共 和国招标投标法实施条例”要求，招标人不得规定最低投标限价。
5. 事件4中施工单位能获得的 工期索赔和费用索赔各是多少?说明理由。
【【答答案案】】
（1）施工单位能获得工期索赔2个月 、费用索赔200万元。
（2）理由：施工单位采用工作面预注浆 方式堵水。导致费用增加200万元，工期延误2个月，是由于
实际地质条件与原地质资料不一致导致的，不属 于施工单位的责任。
8
壁后注浆堵水增加的费用和工期，是由于井筒总 漏水量为15m³/h，不符合质1 7量验收规范要求，属于
9
8
4
施工单位自身的原因，因此不能索赔。 信 3
微
【【案案例例33】】招招投投标标 系
联
【【背背景景资资料料】】
唯
一
某矿业工程项目公开招标，有6家施工单位通过了资格预审。 项 目按程序开标，评标委员会由建设单
位派出的2名代表和综合评标专家库抽取的5名技术经济专家组成。开标前，1位专家因突发原因无法参与
评标，为确保评标工作正常进行，招标单位对评标委员进行了合理调整。
施工单位A开标后提交了一份补充文件，表示如果中标，可降低投标报价的5%。施工单位B开标时发
现其投标价远低于其他单位，要求撤回投标文件。评标时发现：施工单位C的投标函有该企业及其法人代
表的签章，但无项目负责人的签章；施工单位D投标文件中的计划工期超过招标文件要求工期10天。
建设单位接到评标报告5天后，确定第一中标候选人E中标，并于当天向施工单位E发出中标通知书，
随后进行了2天公示，公示期结束后双方签订了施工合同。
【【问问题题】】
1. 针对评标专家未到场，为使项目评标正常进行，对评标委员会有哪些调整方法？
2. 分别说明施工单位A、C、D的投标文件是否有效？说明理由。
3. 招标单位应如何处理施工单位B撤回投标文件的要求？
57 / 61
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
一一级级建建造造师师--矿矿业业工工程程
4. 建设单位在定标、签订合同过程中的做法存在哪些问题？说明正确做法。
1. 针对评标专家未到场，为使项目评标正常进行，对评标委员会有哪些调整方法？
【【答答案案】】评标专家未到场，调整方法有：
（1）及时抽取更换一名技术经济方面的专家；
（2）减少一名建设单位代表，改为5名评标专家。
2. 分别说明施工单位A、C、D的投标文件是否有效？说明理由。
【【答答案案】】
（1）施工单位A的投标文件有效，补充文件无效。
理由：开标后不得再对投标文件进行修改。
（2）施工单位C的投标文件有效。
理由：按照招标投标相关规定，投标函上需有投标单位及法人代表的印章，无需项目负责人的签
章。
（3）施工单位D的投标文件无效。
理由：施工单位D的计划工期不符合招标文件的规定。
8
3. 招标单位应如何处理施工单位B撤7回投标文件的要求？
1
9
4
【【答答案案】】招标单位可同意其撤回投3 8标文件（取消其投标资格），没收投标保证金。
信
微
4. 建设单位在定标、签订合系同过程中的做法存在哪些问题？说明正确做法。
联
【【答答案案】】 题
押
准
问题一：建设单位在接到评标报告5天后，确定中标候选人不妥。
精
正确做法：依法必须进 行招标的项目，招标人应当自收到评标报告之日起3日内确定中标候选人。
问题二：建设单位向施工单 位E发出中标通知书后进行公示不妥。
正确做法：建设单位应在发出 中标通知书前应进行公示。
问题二：公示期为2天不妥。
正确做法：公示期不得少于3日。
第第2200讲讲 案案例例题题专专项项（（二二十十））
8
第第五五类类：：其其他他类类（（造造价价、、事事故故）） 9 1
7
8
4
【【案案例例11】】造造价价、、验验收收、、资资料料 信
3
微
【【背背景景资资料料】】 系
联
一
某施工总承包单位承建一矿区工业广场工程，施工内容包 括行政唯办公楼、辅助生产厂房、厂区道路
等。签约合同金额6850万元，其中暂列金额为550万元，工程预付 款为签约合同金额（不含暂列金额）的
20%，主要工程材料费占合同金额的比例为50%。预付款以未施工工程尚需的主要工程材料价值相当于预
付款数额时起扣。
经建设单位同意，施工总承包单位将行政办公楼的桩基础工程分包，并将专业分包单位的相关资料
报送给监理单位进行资格审查。施工过程中，1根桩出现桩身断裂，经研究确定了清除断桩后原位重新施
工的处理方案，监理工程师指令分包单位按既定处理方案实施。
行政办公楼桩基础工程施工完毕，经专业监理工程师验收合格后隐蔽。事后，总监理工程师怀疑已
隐蔽部位有质量问题，要求分包单位将其剥离后重新检验，经检验隐蔽部位质量合格。总监理工程师要
求分包单位承担由此发生的全部费用，工期顺延。
工程竣工验收阶段，监理单位检查工程档案时发现：（1）施工总承包单位质量控制资料中仅有施工
物资资料和施工过程验收资料，其他资料缺失，要求施工总承包单位工程资料管理工作负责人整改；
（2）分包单位的工程档案中，缺少断桩事故处理的相关资料，分包单位认为断桩已清除并重新施工，且
58 / 61
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
一一级级建建造造师师--矿矿业业工工程程
检验合格，无需列入这部分资料。
【【问问题题】】
1. 计算该工程的预付款金额和起扣点。
2. 桩基础专业分包单位的资质审查应报送哪些资料？
3. 总监理工程师要求重新检验隐蔽部位的做法是否妥当？要求分包单位承担重新检验费用是否合
理？分别说明理由。
4. 施工总承包单位质量控制资料中缺少哪些资料？施工总承包单位的工程资料管理工作应由谁负
责？分包单位应如何整改工程资料？
1. 计算该工程的预付款金额和起扣点。
【【答答案案】】
工程预付款应为：（6850-550）×20%=1260（万元）；
预付款的起扣点为：6850-1260÷50%=4330（万元）。
2. 桩基础专业分包单位的资质审查应报送哪些资料？
【【答答案案】】提供的专业分包单位资质审查资料应包括：营业执照、企业资质等级证书、公司业绩、安
全生产许可证、专职管理人员资格证、特7 8种作业人员上岗证等。
1
9
4
3. 总监理工程师要求重新检验隐3 8蔽部位的做法是否妥当？要求分包单位承担重新检验费用是否合
信
微
理？分别说明理由。
系
联
【【答答案案】】 题
押
（1）妥当。 准
精
理由：无论监理工程师 是否参加了验收，当其对某部分的工程质量有怀疑，均可要求承包人对已经
隐蔽的工程进行重新检验。
（2）不合理。
理由：重新检验表明质量合格，建 设单位承担由此发生的全部费用，并相应顺延工期。
4. 施工总承包单位质量控制资料中缺 少哪些资料？施工总承包单位的工程资料管理工作应由谁负
责？分包单位应如何整改工程资料？
【【答答案案】】
8
（1）施工总承包单位质量控制资料中缺少施工 记录和施工检测资料。
1
7
9
（2）施工总承包单位的工程资料管理工作应由项 目 技术负责人负责。
信
3 8
4
微
（3）分包单位将断桩的质量事故处理资料列入工程资 料中进行归档系。
联
【【案案例例22】】防防水水、、索索赔赔、、安安全全 一
唯
【【背背景景资资料料】】
某矿井主排水泵房断面为直墙半圆拱形，正常段掘进断面面积32㎡， 围岩以中砂岩为主，普氏系数
f=6~8，围岩裂隙发育。设计要求爆破后首先初喷混凝土封闭成形，然后铺网安装锚杆作为初期支护，待
硐室掘进完成后再安装锚索、二次喷射混凝土作为永久支护。
某矿建单位承担了该泵房的施工任务，施工过程中发生以下事件：
事件1：某次爆破后，监理工程师发现硐室拱顶和岩帮有明显出水点，影响喷射混凝土质量。监理工
程师要求施工单位在喷射混凝土前做好治水工作。
事件2：采用正台阶法施工时，上台阶工作面超前4.0m， 上台阶爆破后完成初期支护，然后进行下
台阶爆破和初期支护。下台阶爆破后有大量块度大于500mm 的矸石，施工单位组织相关专家进行现场分
析研究后，专家组给出了妥善的解决方案。施工单位据此提出专家咨询费用合计5.0万元的索赔。
事件3：某单位受建设单位委托开展地应力测试工作，需要施工单位安排专用钻机和4名工人配合工
作，并占用场地5d。 施工单位配合完成测试工作后，提出了相应索赔。
59 / 61
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
一一级级建建造造师师--矿矿业业工工程程
事件4：某次锚杆抗拔力现场检验时，监理工程师发现上台阶工作面空顶距达2.5m， 要求立即进行
临时支护并喷射混凝土封闭。当班班长立即安排工人进行临时支护，施工作业中发生了落石伤人事故，
造成1人死亡、1人重伤。而在距工作面25m 处进行的锚杆拉拔试验结果表明，抽检的3根锚杆中2根拉拔
力不能满足设计要求。
【【问问题题】】
1. 针对事件1，施工单位应如何做好治水工作?
2. 针对事件2，块度大于500mm 的矸石会造成哪些问题?块度大的原因有哪些?分析说明专家咨询费
用的索赔是否合理。
3. 针对事件3，施工单位索赔的内容和理由各是什么?
4. 针对事件4，分析工作面临时支护发生伤亡事故的原因。造成锚杆拉拔力不足的原因有哪些?
1. 针对事件1，施工单位应如何做好治水工作?
【【答答案案】】针对明显出水点，设置导管导水；导出效果不明显的，设置盲沟排出；备好混凝土速凝
剂，并做好计量工作。
2. 针对事件2，块度大于500mm 的矸石会造成哪些问题?块度大的原因有哪些?分析说明专家咨询费
8
用的索赔是否合理。 7
1
9
4
【【答答案案】】大块矸石装载机难以装载3 8，需要二次破碎。
信
微
大块的原因：围岩裂隙发育，系上台阶底板炮眼爆破产生裂隙，炮眼数量不足，装药量偏低，填塞质
联
量不好。 题
押
准
不合理。原因：专家咨询是解决施工单位的技术水平问题或应承担的技术风险。
精
3. 针对事件3，施工单 位索赔的内容和理由各是什么?
【【答答案案】】索赔内容：专用钻 机机械使用费；4 名工人人工费；停工造成的机械及人工窝工费；顺延
合同工期5d。
索赔理由：地应力测试工作与施工 合同内容无关，或地应力测试工作属于合同变更。
4. 针对事件4，分析工作面临时支护 发生伤亡事故的原因。造成锚杆拉拔力不足的原因有哪些?
【【答答案案】】发生伤亡事故的原因：爆破后未 敲帮问顶，未及时喷射混凝土封闭，空顶，拱部悬空时间
长。
8
锚杆拉拔力不足的原因：锚固剂材料质量不合格 ，锚固剂安装错误，锚固长1 7度不足，残渣或水未清
9
8
4
理干净，锚固剂搅拌不充分，围岩裂隙发育。 信 3
微
【【案案例例33】】验验收收、、冒冒顶顶、、索索赔赔 系
联
【【背背景景资资料料】】
唯
一
某施工单位中标一矿井的运输巷道工程，该巷道长度800m，坡 度4°，净宽5.2m，净高4.0m，采用锚
网喷支护。工程地质及水文地质条件为：巷道穿过细粒砂岩、泥岩、粉砂岩，岩石普氏系数f=4〜6；无
断层、陷落柱等构造；预计工作面涌水小于3m³/h。建设单位委托一监理单位负责该工程的质量、进度、
安全控制。工程实施过程中，发生了以下事件：
事件1：工程开工后次月，施工单位完成巷道掘砌工程量48m，专业监理工程师在月末组织施工单位
项目技术经理、建设单位项目代表共同对巷道锚喷支护工程进行了验收。现场质量验收选择了支护成型
较好的20m巷道，随机选择了检查点2个，检查结果显示检查点各分项均合格，总监理工程师最终核定为
质量合格。
事件2：巷道施工至255m时，顶板淋水增大，施工单位为作业人员购置了雨衣、雨裤等劳保用品，费
用2万元。同时向监理单位提出对工作面进行钻探要求，探明巷道前方的水文地质情况。监理工程师认为
建设单位已提供了详实的水文地质资料，未同意施工单位的申请，并要求继续施工。施工到260m时，工
作面放炮后出现片帮冒顶并伴有涌水，揭露了破碎带。监理工程师下达了设计变更通知单，巷道250〜
60 / 61
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
一一级级建建造造师师--矿矿业业工工程程
260m段增设U型钢支架增强支护，巷道260〜275m变更为U型钢支架+混凝土支护，净断面不变。
施工单位根据设计变更编制了相关措施经审批后执行。巷道250〜275m设计变更前计划作业10天，变
更后实际作业25天，增加费用80万元。该段工程完成后施工单位及时提出了索赔申请，索赔内容包括3
项：（1）工期索赔15天；（2）购置劳保用品的费用2万元；（3）处理冒顶段巷道的费用80万元。
【【问问题题】】
1. 事件1中的做法存在不妥，请给出正确的做法。
2. 针对事件2，可采取哪些临时支护方法来预防工作面出现冒落事故？
3. 事件2中，该巷道250〜275m段指定分项工程包括哪些项目？
4. 针对事件2，分别说明施工单位的3项索赔内容能否成立？说明理由。
1. 事件1中的做法存在不妥，请给出正确的做法。
【【答答案案】】事件1中的做法存在不妥之处及正确做法：
（1）工程开工后次月，施工单位完成巷道掘砌工程量48m，由专业监理工程师在月末组织验收不
妥。
正确做法：月末验收应由总监理工程师组织。
（2）月末组织施工单位项目技术经理7 8、建设单位项目代表共同对巷道锚喷支护工程进行了验收不
1
9
4
妥。 8
3
信
微
正确做法：月末验收工作应由施工项目负责人和技术负责人、质量负责人参加。
系
联
（3）现场质量验收选择支题护成型较好的20m巷道，随机选择了检查点2个不妥。
押
正确做法：月末验收为准中间验收，现场选点不应少于3个，间距应不超过25m。
精
2. 针对事件2，可采取 哪些临时支护方法来预防工作面出现冒落事故？
【【答答案案】】针对事件2，为预 防工作面出现冒落事故可采取的临时支护方法有：超前（注浆）管棚、超
前锚杆、超前支架、注浆加固。
3. 事件2中，该巷道250〜275m段 指定分项工程包括哪些项目？
【【答答案案】】事件2中，该巷道250〜275m 段指定的分项工程中包括的项目有：锚杆支护，金属网喷射混
凝土支护、U型钢支架支护、混凝土支护。
4. 针对事件2，分别说明施工单位的3项索赔内容能否成立？说明理由。
【【答答案案】】施工单位在事件2中的3项索赔结果及 其 理由如下：
1
7 8
9
（1）工期索赔15天成立。
信
3 8
4
微
理由：因为工期延误是处理冒顶事故发生的，属于非施 工单位的责任系。
联
（2）购置劳保用品的2万元费用索赔不成立。 一
唯
理由：因为购置劳保用品是施工单位应当给予作业人员的基 本 工 作条件，属于施工单位自己的责
任。
（3）处理冒顶段巷道的80万元费用索赔成立。
理由：因为该项费用是处理冒顶事故发生的，属于非施工单位的责任。
61 / 61
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178
