3.3.3 通风与空调水系统施工技术
1. 水管道安装
2）冷凝水管道安装技术要求【22年案例】
（1）冷凝水排水管的坡度应符合设计要求。当设计无要求时，干管坡度宜大于或等于
8‰，支管坡度宜大于或等于1％，且应坡向出水口。
（2）冷凝水管道与空调机组、风机盘管等设备的连接应采用软接，软管牢固、顺直，
无扭曲，保持畅通。冷凝水管道与空调机组连接应按设计要求安装存水弯。
（3）冷凝水管道不得直接接入生活污水管道，且不应接入雨水管道。
2. 水系统阀、部件安装

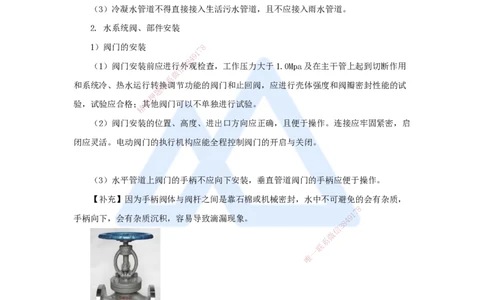

1）阀门的安装 8
7
1
9
4
8
（1）阀门安装前应进行信外3观检查，工作压力大于1.0Mpa及在主干管上起到切断作用
微
系
和系统冷、热水运行转联换调节功能的阀门和止回阀，应进行壳体强度和阀瓣密封性能的试
题
押
验，试验应合格；准其他阀门可以不单独进行试验。
精
（2）阀门安装的位置、高度、进出口方向应正确，且便于操作。连接应牢固紧密，启
闭应灵活。电动阀门的执行机构应能全程控制阀门的开启与关闭。
（3）水平管道上阀门的手柄不应向下安装，垂直管道阀门的手柄应便于操作。
【补充】因为手柄阀体与阀杆之间是靠石棉或机械密封，水中不可避免的会有杂质，
8
7
1
手柄向下，会有杂质沉积，容易导致滴漏现象。 4 9
8
3
信
微
系
联
一
唯
2）补偿器的安装【21年案例】
（1）补偿器的补偿量和安装位置应符合设计文件的要求，并应根据设计计算的补偿量
进行预拉伸或预压缩。
（2）波纹管膨胀节或补偿器内套有焊缝的一端，水平管路上应安装在水流的流入端，
垂直管路上应安装在上端。
1
www.haixue.com
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
嗨学网 | 职业价值点亮者
4. 水系统管道强度严密性试验及管道冲洗
1）冷冻、冷却水管道水压试验【19年案例】
（1）冷（热）水、冷却水与蓄能（冷、热）系统的试验压力，当工作压力小于等于
1.0MPa时，金属管道及金属复合管道应为1.5倍工作压力，最低不应小于0.6MPa；当工作
压力大于1.0MPa时，应为工作压力加0.5MPa。严密性试验压力应为设计工作压力。
各类耐压塑料管的强度试验压力（冷水）应为1.5倍工作压力，且不应小于0.9MPa；
严密性试验压力应为1.15倍的设计工作压力。

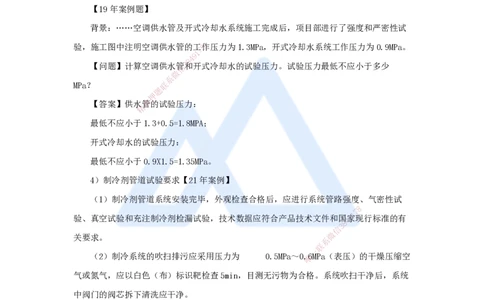

【19年案例题】
背景：……空调供水管及开式冷却水系统施工完成后，项目部进行了强度和严密性试
验，施工图中注明空调供水管的工8作压力为1.3MPa，开式冷却水系统工作压力为0.9MPa。
7
1
9
4
8
【问题】计算空调供水信管3和开式冷却水的试验压力。试验压力最低不应小于多少
微
系
MPa？ 联
题
押
【答案】供水准管的试验压力：
精
最低不应小于1. 3+0.5=1.8MPA；
开式冷却水的试验压力：
最低不应小于0.9X1.5=1. 35MPa。
4）制冷剂管道试验要求【21年 案例】
（1）制冷剂管道系统安装完毕，外观 检查合格后，应进行系统管路强度、气密性试
8
1
7
验、真空试验和充注制冷剂检漏试验，技术数据 应符合产品技术文件和国
8
4 9家现行标准的有
信
3
微
关要求。
系
联
一
（2）制冷系统的吹扫排污应采用压力为 0.5M Pa～0唯.6MPa（表压）的干燥压缩空
气或氮气，应以白色（布）标识靶检查5min，目测无污物为合格。系统吹扫干净后，系统
中阀门的阀芯拆下清洗应干净。
【21年案例题】某安装公司承接商务楼机电安装工程，工程内容：设备、管道和通风
空调安装等；商务楼办公区域空调系统采用多联机组。……项目部依据施工总进度计划，
编制多联机组空调系统施工进度计划，报公司审批时被否定，要求重新编制。……
2
www.haixue.com
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
嗨学网 | 职业价值点亮者

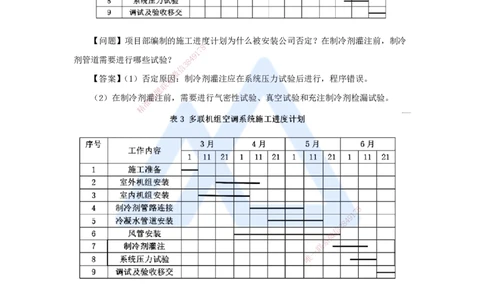

【问题】项目部编制的施工进度计划为什么被安装公司否定？在制冷剂灌注前，制冷
8
7
1
9
剂管道需要进行哪些试验？ 8 4
3
信
微
【答案】（1）否定原系因：制冷剂灌注应在系统压力试验后进行，程序错误。
联
题
（2）在制冷剂灌押注前，需要进行气密性试验、真空试验和充注制冷剂检漏试验。
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
3.3.4 通风与空调设备安装技术
2. 冷却塔安装
（1）基础的位置、标高应符合设计要求，进风侧距建筑物应大于1m。冷却塔部件与
基座的连接应采用镀锌或不锈钢螺栓，紧固力应一致、均匀。
3
www.haixue.com
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
嗨学网 | 职业价值点亮者
（2）冷却塔安装应水平，单台冷却塔的水平度和垂直度允许偏差应为2‰。多台冷却
塔安装时，排列应整齐，各台开式冷却塔的水面高度应一致，高度偏差值不应大于30mm。
当采用共用集管并联运行时，冷却塔集水盘（槽）之间的连通管应符合设计要求。
（3）冷却塔的集水盘应严密、无渗漏，进、出水口的方向和位置应正确，布水器应布
8
7
水均匀，组装的冷却塔的填料安1装应在所有电、气焊接作业完成后进行。
9
4
8
3
信

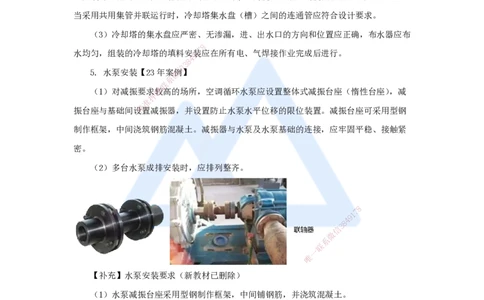

5. 水泵安装【23年案微例】
系
联
（1）对减振要求题较高的场所，空调循环水泵应设置整体式减振台座（惰性台座），减
押
准
精
振台座与基础间设置减振器，并设置防止水泵水平位移的限位装置。减振台座可采用型钢
制作框架，中间浇筑钢 筋混凝土。减振器与水泵及水泵基础的连接，应牢固平稳、接触紧
密。
（2）多台水泵成排安装时， 应排列整齐。
8
1
7
9
8
4
信
3
微
系
联
一
唯
【补充】水泵安装要求（新教材已删除）
（1）水泵减振台座采用型钢制作框架，中间铺钢筋，并浇筑混凝土。
（2）整体安装的泵的纵向水平偏差不应大于0.1‰，横向水平偏差不应大于0.2‰ 。
组合安装的泵的纵、横向安装水平偏差不应大于0.05‰ 。
水泵与电机采用联轴器连接时，联轴器两轴芯的轴向倾斜不应大于0.2‰，径向位移
不应大于0.05mm。整体安装的小型管道水泵目测应水平，不应有偏斜。
【23年案例题】
背景……通风空调工程的水泵设计为整体安装，安装后测得泵的纵向水平偏差为
0.2‰，横向水平偏差为0.2‰；水泵与电机采用联轴器连接，联轴器两轴心的轴向倾斜为
4
www.haixue.com
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
嗨学网 | 职业价值点亮者
0.2‰，径向位移为0.1mm。
【问题】水泵有哪几项检测数据不符合规范要求？正确的规范要求是什么？
【答案】（1）整体安装的水泵纵向水平偏差0.2‰和联轴器两轴心的径向位移0.1mm
不符合规范要求。
（2）正确的规范要求：整体安装的泵的纵向水平偏差不应大于0.1‰，联轴器两轴心
的径向位移不应大于0.05mm。
6. 风机盘管安装【22年案例】
（2）风机盘管安装前宜逐台进行水压试验和风机三速试运转。盘管水压试验压力应为
系统工作压力的1.5倍，试验观察时间应为2min，不渗漏为合格；通电试运转不漏电、不
短路，风机三速转动方向、转速正8常为合格。
7
1
9
4
8
（3）立式明装风机盘管信应3将设备置于地面垫平，卧式采用悬吊方式，应设独立支吊
微
系
架，固定应牢固，高度联与坡度应正确。
题
押
（4）风机盘管准机组与管道的连接，应采用耐压值大于或等于1.5倍工作压力的金属或
精
非金属柔性连接，连 接应牢固、严密，坡向正确，金属软管及阀门均应保温。
【22年案例题】风机盘管安装前应进行哪些试验？图中的风机盘管安装存在哪些错
误？如何整改？
背景：……施工单位组织了项目 竣工预验收，预验收中发现以下质量问题：（1）风机
盘管机组的安装资料中没查到水压试验记 录，其安装如图所示。……
8
1
7
9
8
4
信
3
微
系
联
一
唯
【问题】风机盘管安装前应进行哪些试验？图中的风机盘管安装存在哪些错误？如何
整改？
【答案】（1）风机盘管安装前应进行：风机三速试运转、水压试验。
5
www.haixue.com
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
嗨学网 | 职业价值点亮者
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
【问题1】风机盘管安装前 应进行哪些试验？图中的风机盘管安装存在哪些错误？如
何整改？
8
1
7
9
8
4
信
3
微
系
联
一
唯
6
www.haixue.com
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
嗨学网 | 职业价值点亮者
【问题1】风机盘管安装前应进行哪些试验？图中的风机盘管安装存在哪些错误？如
8
7
1
9
何整改？ 8 4
3
信
微
【答案】（2）错误：系4个错误+整改措施
联
题
错误一：风机盘押管机组与冷冻水回水采用镀锌钢管。
准
精
改正：风机盘管 机组及其他空调设备与管道的连接，应采用金属柔性接管或非金属柔
性接管。
错误二：冷凝水管坡度为l=0.005。
改正：管道坡度宜大于或等于 8‰ ，且应坡向出水口。
错误三：冷凝水管与风机盘管的透 明胶管，长度200mm。
8
改正：冷凝水管与风机盘管连接时，宜设 置透明胶管，长度不宜大于
1
1750mm。
9
8
4
错误四：冷凝水管过滤器安装方向反向。 信
3
微
系
改正：调转冷凝水管Y形过滤器安装方向，使过滤 器朝向右一。
联
唯
【补充】空调末端装置的安装规定
风机盘管、变风量空调末端装置的安装及配管应满足设计要求，并应符合下列规定：
1. 风机盘管、变风量空调末端装置安装位置应符合设计要求，固定牢靠，且平正；
2. 与进、出风管连接时，均应设置柔性短管；
3. 与冷热水管道的连接，宜采用金属软管，软管连接应牢固，无扭曲和瘪管现象；
4. 冷凝水管与风机盘管连接时，宜设置透明胶管长度不宜大于150mm，接口应连接牢
固、严密，坡向正确，无扭曲和瘪管现象。
7
