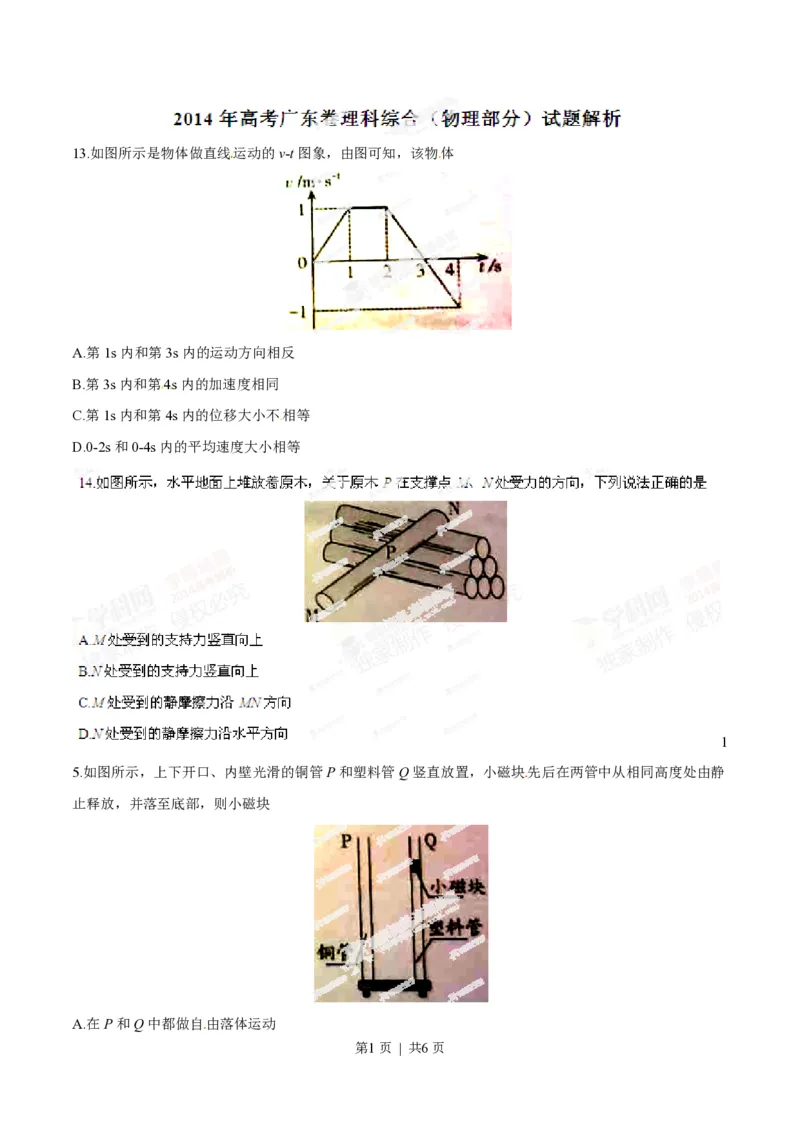

13.如图所示是物体做直线运动的v-t图象，由图可知，该物体

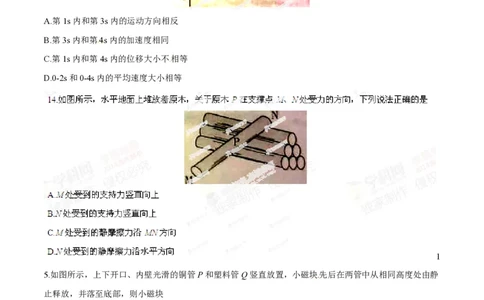

A.第1s内和第3s内的运动方向相反
B.第3s内和第4s内的加速度相同
C.第1s内和第4s内的位移大小不相等
D.0-2s和0-4s内的平均速度大小相等
1
5.如图所示，上下开口、内壁光滑的铜管P和塑料管Q竖直放置，小磁块先后在两管中从相同高度处由静
止释放，并落至底部，则小磁块
[来源:学#科#网Z#X#X#K]
A.在P和Q中都做自由落体运动
第1页 | 共6页B.在两个下落过程中的机械能都守恒
C.在P中的下落时间比在Q中的长
[来源:学_科_网]
D.落至底部时在P中的速度比在Q中的大

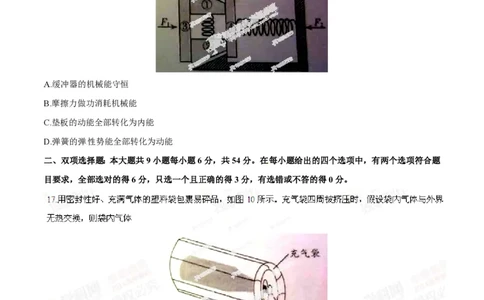

16.如图所示是安装在列车车厢之间的摩擦缓冲器结构图。图中①和②为楔块，③和④为垫板，楔块与弹簧
盒、垫板间均有摩擦。在车厢相互撞击使弹簧压缩的过程中
A.缓冲器的机械能守恒
B.摩擦力做功消耗机械能
C.垫板的动能全部转化为内能
D.弹簧的弹性势能全部转化为动能
二、双项选择题：本大题共9小题每小题6分，共54分。在每小题给出的四个选项中，有两个选项符合题
目要求，全部选对的得6分，只选一个且正确的得3分，有选错或不答的得0分。

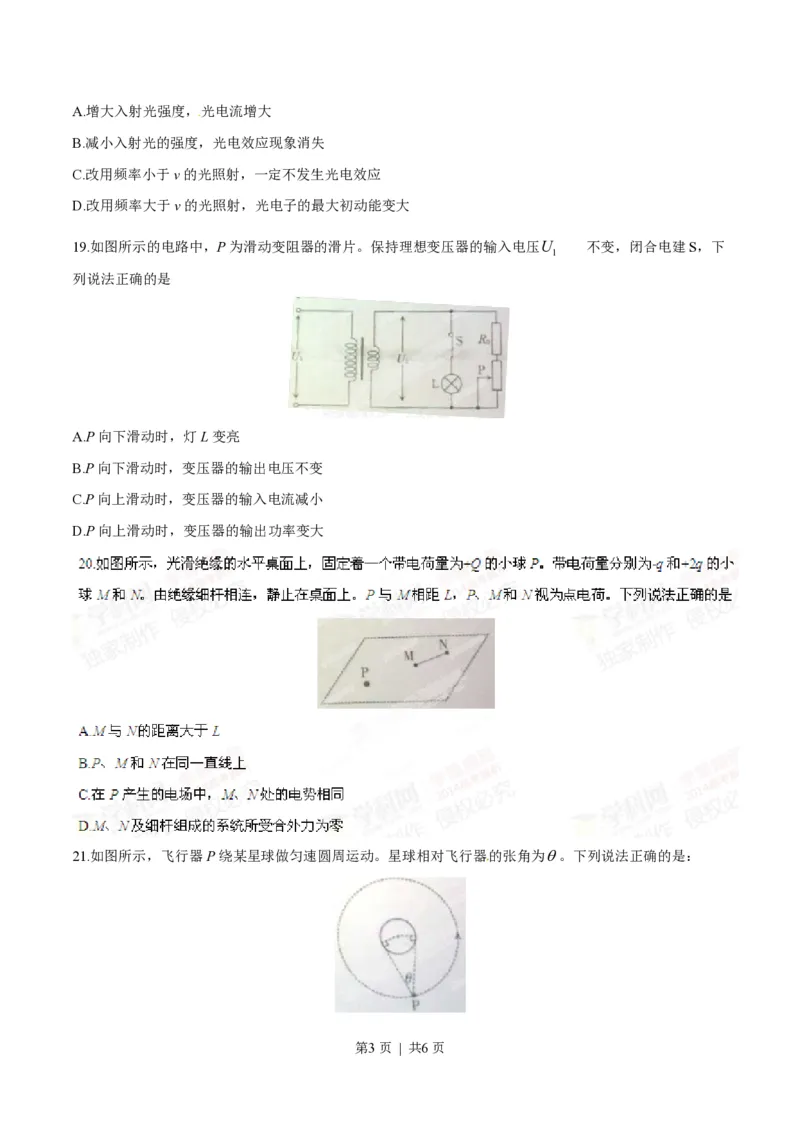

18.在光电效应实验中，用频率为ν的光照射光电管阴极，发生了光电效应，下列说法正确的是
第2页 | 共6页A.增大入射光强度，光电流增大
B.减小入射光的强度，光电效应现象消失
C.改用频率小于ν的光照射，一定不发生光电效应
D.改用频率大于ν的光照射，光电子的最大初动能变大

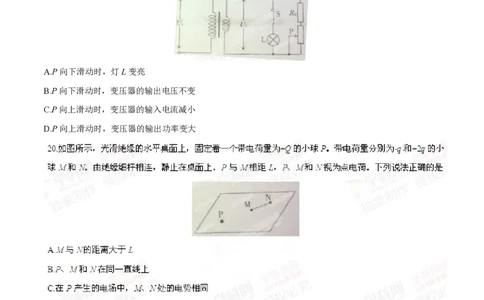

19.如图所示的电路中，P为滑动变阻器的滑片。保持理想变压器的输入电压U 不变，闭合电建S，下
1
列说法正确的是
A.P向下滑动时，灯L变亮
B.P向下滑动时，变压器的输出电压不变
C.P向上滑动时，变压器的输入电流减小
D.P向上滑动时，变压器的输出功率变大
[来源:Z_xx_k.Com]
21.如图所示，飞行器P绕某星球做匀速圆周运动。星球相对飞行器的张角为q。下列说法正确的是：
第3页 | 共6页A.轨道半径越大，周期越长
B.轨道半径越大，速度越大
[来源:学.科.网Z.X.X.K][来源:学科网]
C.若测得周期和张角，可得到星球的平均密度
[来源:Zxxk.Com]
D.若测得周期和轨道半径，可得到星球的平均密度

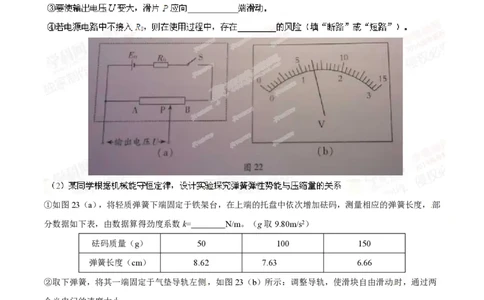

①如图23（a），将轻质弹簧下端固定于铁架台，在上端的托盘中依次增加砝码，测量相应的弹簧长度，部
分数据如下表，由数据算得劲度系数k= N/m。（g取9.80m/s2）
砝码质量（g） 50 100 150
弹簧长度（cm） 8.62 7.63 6.66
[来源:学科网ZXXK][来源:学&科&网]
②取下弹簧，将其一端固定于气垫导轨左侧，如图23（b）所示：调整导轨，使滑块自由滑动时，通过两
个光电门的速度大小 。
③用滑块压缩弹簧，记录弹簧的压缩量x；释放滑块，记录滑块脱离弹簧后的速度v，释放滑块过程中，弹
簧的弹性势能转化为 。
④重复③中操作，得到v与x的关系如图23（c）。由图可知，v与x成 关系。由上述实验可
得结论：对同一根弹簧，弹性势能与弹簧的 成正比。
第4页 | 共6页[来源:学科网
]

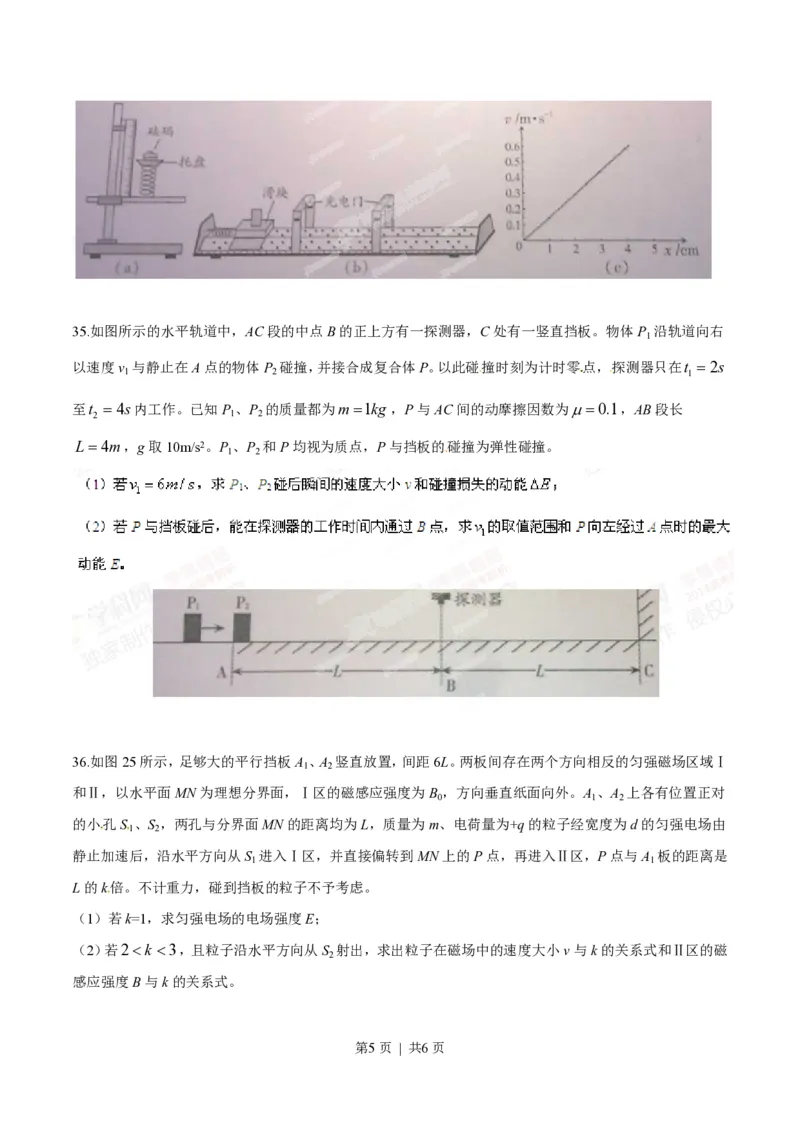

35.如图所示的水平轨道中，AC段的中点B的正上方有一探测器，C处有一竖直挡板。物体P 沿轨道向右
1
以速度v 与静止在A点的物体P 碰撞，并接合成复合体P。以此碰撞时刻为计时零点，探测器只在t =2s
1 2 1
至t =4s内工作。已知P 、P 的质量都为m=1kg ，P与AC间的动摩擦因数为m=0.1，AB段长
2 1 2
L=4m，g取10m/s2。P 、P 和P均视为质点，P与挡板的碰撞为弹性碰撞。
1 2

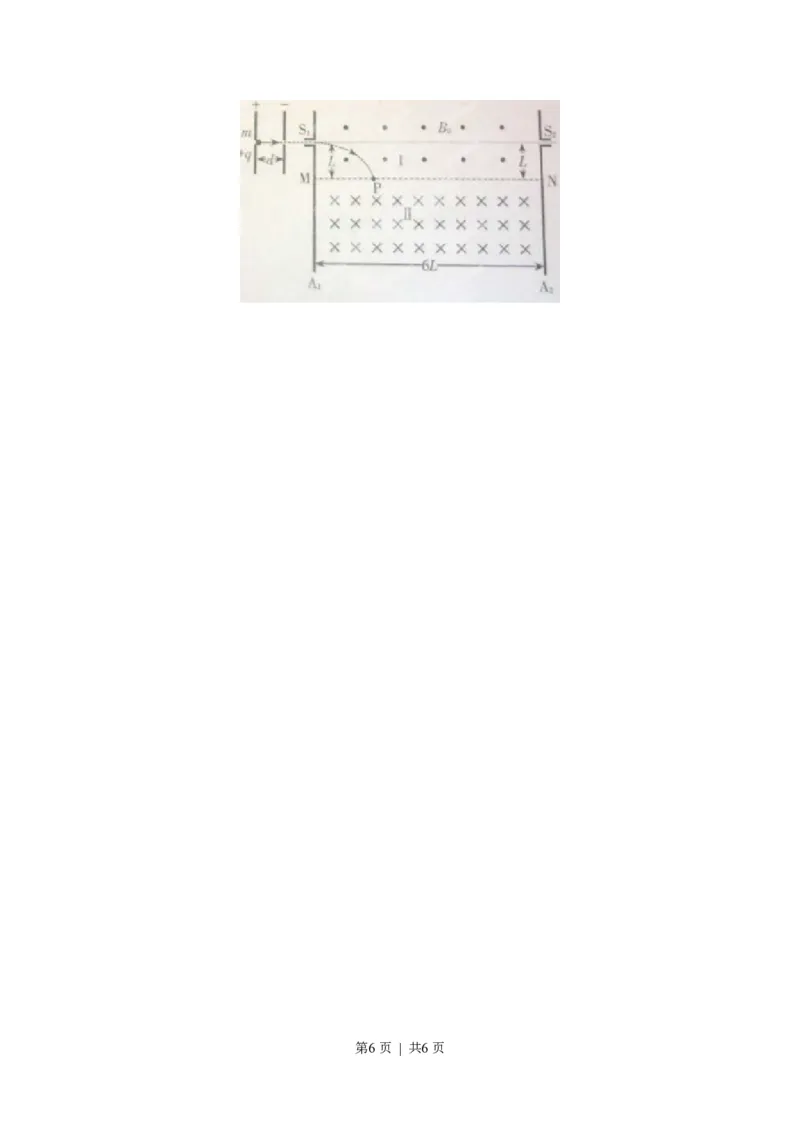

36.如图25所示，足够大的平行挡板A 、A 竖直放置，间距6L。两板间存在两个方向相反的匀强磁场区域Ⅰ
1 2
和Ⅱ，以水平面MN为理想分界面，Ⅰ区的磁感应强度为B ，方向垂直纸面向外。A 、A 上各有位置正对
0 1 2
的小孔S 、S ，两孔与分界面MN的距离均为L，质量为m、电荷量为+q的粒子经宽度为d的匀强电场由
1 2
静止加速后，沿水平方向从S 进入Ⅰ区，并直接偏转到MN上的P点，再进入Ⅱ区，P点与A 板的距离是
1 1
L的k倍。不计重力，碰到挡板的粒子不予考虑。
（1）若k=1，求匀强电场的电场强度E；
（2）若2
