4.7 石油化工设备安装技术
考点1：塔器就位（★★★）
2）塔器就位
将塔设备任意相邻的方位线作为垂直找正基准。如图4.7-1所示，测量点1与塔中心线的连线与测量点2与塔中心
线的连线成90°夹角。
塔高≤30m，垂直度偏差≤塔高的1/1000；
塔高>30m，垂直度偏差允许值为1/1000塔高，且≤50mm。

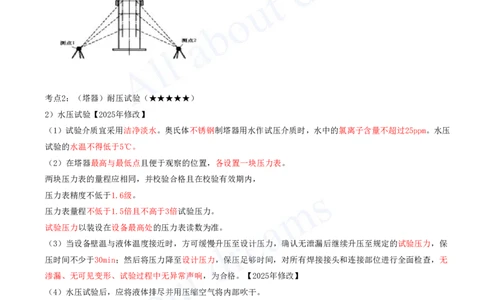

考点2：（塔器）耐压试验（★★★★★）
2）水压试验【2025年修改】
（1）试验介质宜采用洁净淡水。奥氏体不锈钢制塔器用水作试压介质时，水中的氯离子含量不超过25ppm。水压
试验的水温不得低于5℃。
（2）在塔器最高与最低点且便于观察的位置，各设置一块压力表。
两块压力表的量程应相同，并校验合格且在校验有效期内，
压力表精度不低于1.6级。
压力表量程不低于1.5倍且不高于3倍试验压力。
试验压力以装设在设备最高处的压力表读数为准。
（3）当设备壁温与液体温度接近时，方可缓慢升压至设计压力，确认无泄漏后继续升压至规定的试验压力，保
压时间不少于30min；然后将压力降至设计压力，保压足够时间，对所有焊接接头和连接部位进行全面检查，无
渗漏、无可见变形、试验过程中无异常声响，为合格。【2025年修改】
（4）水压试验后，应将液体排尽并用压缩空气将内部吹干。
考点3：金属储罐的倒装法施工（★★★★★）
2）金属储罐的倒装法施工
在罐底板铺设后，先完成底板边缘板外侧300mm对接焊缝的焊接，并进行无损检测；
组装焊接顶层壁板及包边角钢、组装焊接罐顶。然后自上而下依次组装焊接每层壁板，直至底层壁板。[注：天一文化专有版权，未经许可不可转发或复印传播]
中心柱组装法
液压顶升
边柱倒装法
倒装法 葫芦提升
充气顶升法
水浮顶升法

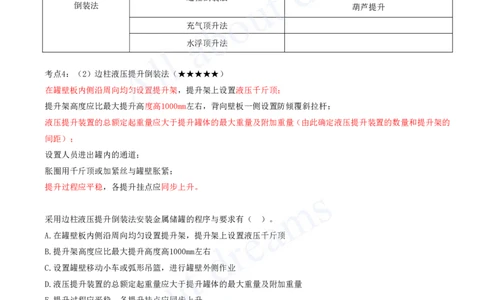

考点4：（2）边柱液压提升倒装法（★★★★★）
在罐壁板内侧沿周向均匀设置提升架，提升架上设置液压千斤顶；
提升架高度应比最大提升高度高1000mm左右，背向壁板一侧设置防倾覆斜拉杆；
液压提升装置的总额定起重量应大于提升罐体的最大重量及附加重量（由此确定液压提升装置的数量和提升架的
间距）；
设置人员进出罐内的通道；
胀圈用千斤顶或加紧丝与罐壁胀紧；
提升过程应平稳，各提升挂点应同步上升。
采用边柱液压提升倒装法安装金属储罐的程序与要求有（ ）。
A.在罐壁板内侧沿周向均匀设置提升架，提升架上设置液压千斤顶
B.提升架高度应比最大提升高度高1000mm左右
C.设置罐壁移动小车或弧形吊篮，进行罐壁外侧作业
D.液压提升装置的总额定起重量应大于提升罐体的最大重量及附加重量
E.提升过程应平稳，各提升挂点应同步上升
答案：ABDE
解析：本题考查边柱液压提升倒装法
C选项，属于水浮正装法的施工要求
考点5：球壳板超声波测厚（★★★）
3）球壳板超声波测厚【2025年修改】
球壳板应进行超声波测厚抽查，[注：天一文化专有版权，未经许可不可转发或复印传播]
抽查数量不得少于球壳板总数的20%，且每带不少于2块，上、下极不少于1块。
每张球壳板测点不少于5点，实测厚度应不小于设计厚度，若有不合格，应加倍抽查，若仍有不合格应进行100%
超声波测厚检查。

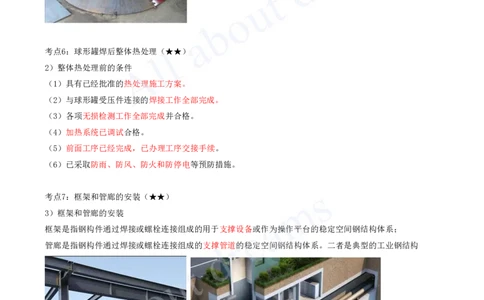

考点6：球形罐焊后整体热处理（★★）
2）整体热处理前的条件
（1）具有已经批准的热处理施工方案。
（2）与球形罐受压件连接的焊接工作全部完成。
（3）各项无损检测工作全部完成并合格。
（4）加热系统已调试合格。
（5）前面工序已经完成，已办理工序交接手续。
（6）已采取防雨、防风、防火和防停电等预防措施。
考点7：框架和管廊的安装（★★）
3）框架和管廊的安装
框架是指钢构件通过焊接或螺栓连接组成的用于支撑设备或作为操作平台的稳定空间钢结构体系；
管廊是指钢构件通过焊接或螺栓连接组成的支撑管道的稳定空间钢结构体系。二者是典型的工业钢结构
（1）按照柱、支撑、梁等的顺序安装：
首节钢柱安装后要及时进行垂直度、标高和轴线位置校正；[注：天一文化专有版权，未经许可不可转发或复印传播]
（4）框架的安装可采用地面拼装和组合吊装的方法施工，已安装的结构应具有稳定性和空间刚度；框架的节点
采用焊缝连接时，宜设置安装定位螺栓，每个节点定位螺栓数量不得少于2个。
（5）管廊可在地面拼装成片，检查合格后成片吊装；
铣平面应接触均匀，接触面积不应小于75%。
地面拼装的框架和管廊结构焊缝需进行无损检测或返修时，无损检测和返修应在地面完成，合格后方可吊装；
在安装的框架和管廊上施加临时载荷时，应经验算。

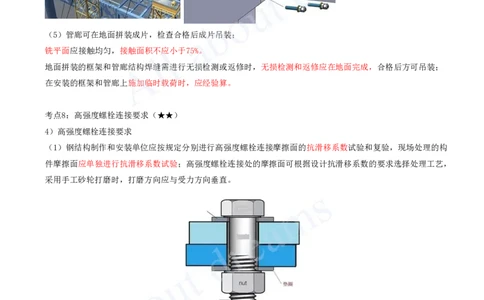

考点8：高强度螺栓连接要求（★★）
4）高强度螺栓连接要求
（1）钢结构制作和安装单位应按规定分别进行高强度螺栓连接摩擦面的抗滑移系数试验和复验，现场处理的构
件摩擦面应单独进行抗滑移系数试验；高强度螺栓连接处的摩擦面可根据设计抗滑移系数的要求选择处理工艺，
采用手工砂轮打磨时，打磨方向应与受力方向垂直。
抗滑移系数试验
考点9：长输管道的分类【2025年修改】（★）
（1）GA1级长输管道。
设计压力大于或者等于4.0MPa（表压）的长输输油、输气管道。
（2）GA2级长输管道。
GA1级以外的长输管道为GA2级。[注：天一文化专有版权，未经许可不可转发或复印传播]
考点10：三桩埋设（★）
12）三桩埋设
（1）里程桩：里程桩应自首站0km起每1km设置一个；里程桩上标记该处管道里程，精确到米。
（2）标志桩：转角桩、交叉桩、设施桩、穿越桩等。
（3）加密桩：在管道正上方每100m处设置一个加密桩。
