第4章 隧道工程
4.1 隧道围岩分级与隧道构造
考点总汇
1、隧道围岩分级
2、公路隧道的构造
考点1：隧道围岩分级 ★★★
2013案例，2020案例，2022多选

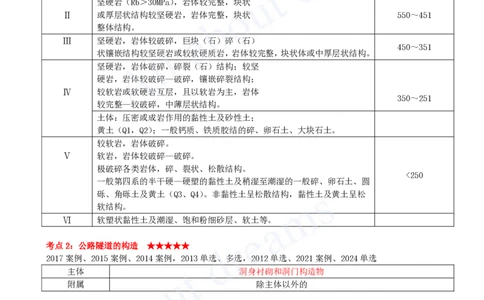

围岩基本质量
围岩级别 围岩或土体主要定性特征
指标BQ
坚硬岩（饱和抗压极限强度Rb＞60MPa），
Ⅰ ＞550
岩体完整，巨块状或巨厚层状整体结构。
坚硬岩（Rb＞30MPa），岩体较完整，块状
Ⅱ 或厚层状结构较坚硬岩，岩体完整，块状 550～451
整体结构。
Ⅲ 坚硬岩，岩体较破碎，巨块（石）碎（石）
450～351
状镶嵌结构较坚硬岩或较软硬质岩，岩体较完整，块状体或中厚层状结构。
坚硬岩，岩体破碎，碎裂（石）结构；较坚
硬岩，岩体较破碎—破碎，镶嵌碎裂结构；
Ⅳ 较软岩或软硬岩互层，且以软岩为主，岩体
350～251
较完整—较破碎，中薄层状结构。
土体：压密或成岩作用的黏性土及砂性土；
黄土（Q1，Q2）；一般钙质、铁质胶结的碎、卵石土、大块石土。
较软岩，岩体破碎。
Ⅴ 软岩，岩体较破碎—破碎。
极破碎各类岩体，碎、裂状、松散结构。
<250
一般第四系的半干硬—硬塑的黏性土及稍湿至潮湿的一般碎、卵石土、圆
砾、角砾土及黄土（Q3、Q4）。非黏性土呈松散结构，黏性土及黄土呈松
软结构。
Ⅵ 软塑状黏性土及潮湿、饱和粉细砂层、软土等。
考点2：公路隧道的构造 ★★★★★
2017案例、2015案例、2014案例，2013单选、多选，2012单选、2021案例、2024单选
主体 洞身衬砌和洞门构造物
附属 除主体以外的
明洞式 直削式洞门、削竹式洞门、倒削式洞门、喇叭口式洞门、棚洞式洞门和框架式洞门
洞门
端墙式 一次衬砌和二次衬砌、防排水构造、内装饰、顶棚及路面
洞身 类型 曲墙式、直墙式和连拱式
衬砌 锚喷衬砌、整体式衬砌和复合式衬砌[注：天一文化专有版权，未经许可不可转发或复印传播]
4.2 隧道地质超前预报和监控量测技术
考点总汇
1、隧道地质超前预报
2、隧道施工监控量测技术
考点1：隧道地质超前预报 ★★★
2012多选、2011案例、2018单选、2019年单选、2021单选、2024案例

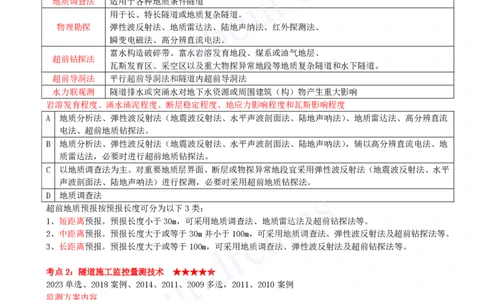

地质调查法 适用于各种地质条件隧道
用于长、特长隧道或地质复杂隧道。
物理勘探 弹性波反射法、地质雷达法、陆地声纳法、红外探测法、
瞬变电磁法、高分辨直流电法。
富水构造破碎带、富水岩溶发育地段、煤系或油气地层、
超前钻探法
瓦斯发育区、采空区以及重大物探异常地段等地质复杂隧道和水下隧道。
超前导洞法 平行超前导洞法和隧道内超前导洞法
水力联观测 隧道排水或突涌水对地下水资源或周围建筑（构）物产生重大影响
岩溶发育程度、涌水涌泥程度、断层稳定程度、地应力影响程度和瓦斯影响程度
A 地质分析法、弹性波反射法（地震波反射法、水平声波剖面法、陆地声呐法）、地质雷达法、高分辨直流
电法、超前地质钻探法。
B 地质分析法、弹性波反射法（地震波反射法、水平声波剖面法、陆地声呐法），辅以高分辨直流电法、地
质雷达法，必要时进行超前地质钻探法。
C 以地质调查法为主。对重要地质层界面、断层或物探异常地段宜采用弹性波反射法（地震波反射法、水平
声波剖面法、陆地声呐法）进行探测，必要时采用超前地质钻探法。
D 地质调查法
超前地质预报按预报长度可分为以下3类：
1、短距离预报。预报长度小于30m，可采用地质调查法、地质雷达法及超前钻探法等。
2、中距离预报。预报长度大于或等于30m并小于100m，可采用地质调查法、弹性波反射法及超前钻探法等。
3、长距离预报。预报长度大于或等于100m，可采用地质调查法、弹性波反射法及超前钻探法等。
考点2：隧道施工监控量测技术 ★★★★★
2023单选、2018案例、2014、2011、2009多选，2011、2010案例
监测方案内容
必测项目：洞内、外观察（地质罗盘）；周边位移（收敛计）；拱顶下沉（水准仪、钢尺、全站仪）；地表下沉
（水准仪、钢尺、全站仪）；拱脚下沉（水准仪、钢尺、全站仪 ）
位移时间曲线应用
管理等级 管理位移（mm） 施工状态
Ⅲ U<（U0/3） 可正常施工
Ⅱ （U0/3）≤U≤（2U0/3） 应加强支护
Ⅰ U＞（2U0/3） 应采取特殊措施
预警分级管理 2018（11月）多选
（1）支护结构出现开裂，实行Ⅰ级管理；
（2）地表出现开裂、坍塌，实行Ⅰ级管理；
（3）渗水压力或水流量突然增大，实行Ⅱ级管理；
（4）水体颜色或悬着物发生变化，实行Ⅱ级管理。[注：天一文化专有版权，未经许可不可转发或复印传播]
补充：
根据位移速率判断：
速率大于1.0mm/d时，围岩处于急剧变形状态，应加强初期支护；
速率变化在0.2～1.0mm/d时，应加强观测，做好加固的准备；
速率小于0.2mm/d时，围岩达到基本稳定。
根据位移速率变化趋势判断：
当围岩位移速率不断下降时，围岩处于稳定状态；
当围岩位移速率保持不变时，围岩尚不稳定，应加强支护；
当围岩位移速率上升时，围岩处于危险状态，必须立即停止掘进，采取应急措施。
初期支护承受的应力、应变、压力实测值与允许值之比大于或等于0.8时，围岩不稳定，应加强初期支护；
初期支护承受的应力、应变、压力实测值与允许值之比小于0.8时，围岩处于稳定状态。

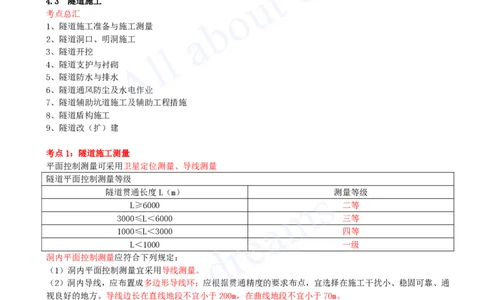

4.3 隧道施工
考点总汇
1、隧道施工准备与施工测量
2、隧道洞口、明洞施工
3、隧道开挖
4、隧道支护与衬砌
5、隧道防水与排水
6、隧道通风防尘及水电作业
7、隧道辅助坑道施工及辅助工程措施
8、隧道盾构施工
9、隧道改（扩）建
考点1：隧道施工测量
平面控制测量可采用卫星定位测量、导线测量
隧道平面控制测量等级
隧道贯通长度L（m） 测量等级
L≥6000 二等
3000≤L＜6000 三等
1000≤L＜3000 四等
L＜1000 一级
洞内平面控制测量应符合下列规定：
（1）洞内平面控制测量宜采用导线测量。
（2）洞内导线，应布置成多边形导线环；应根据贯通精度的要求布点，宜选择在施工干扰小、稳固可靠、通
视良好的地方。导线边长在直线地段不宜小于200m，在曲线地段不宜小于70m。
（3）洞外平面控制网和高程控制网应不定期复测，复测周期宜不大于6个月。
放样测量
防水板施工前，应复核中线位置和高程。

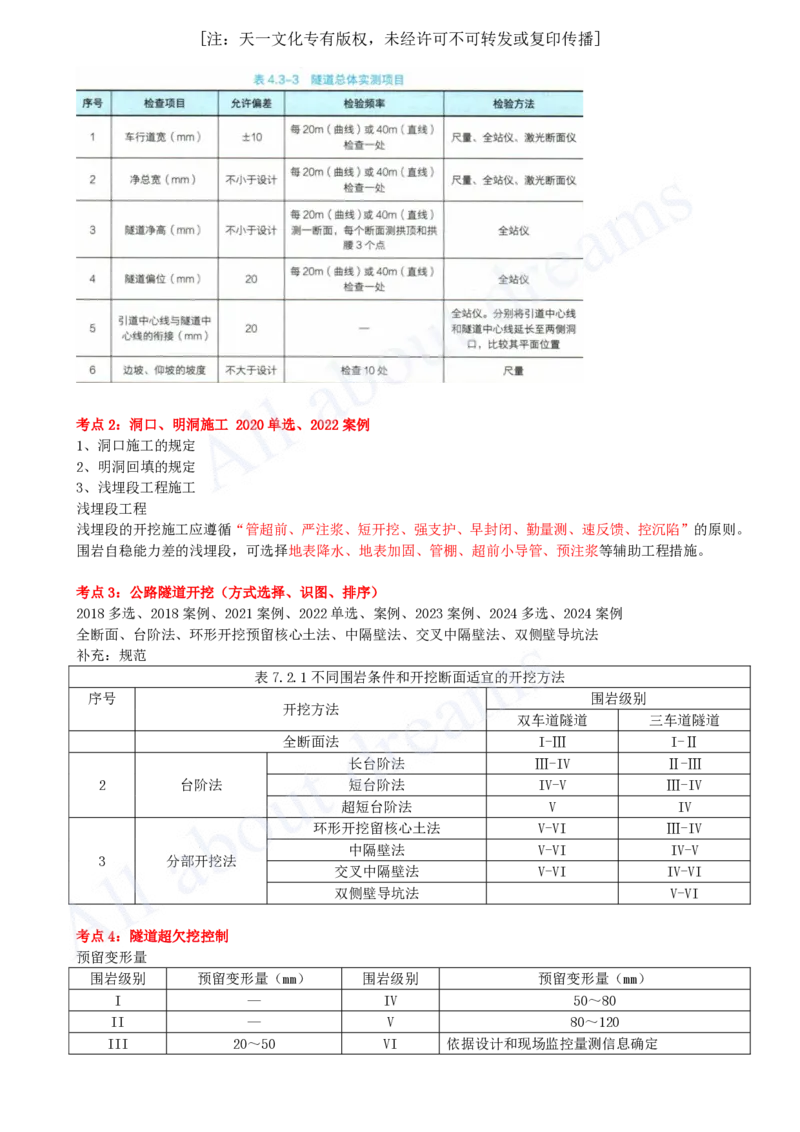

交（竣）工测量
直线上的永久中线点，每200～250m设一个，曲线上应在缓和曲线的起终点各设一个；
洞内水准点每公里应埋设一个，短于1km的隧道应至少设一个。[注：天一文化专有版权，未经许可不可转发或复印传播]

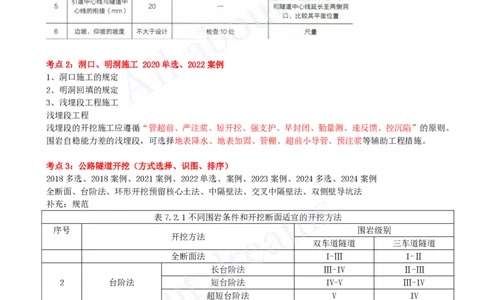

考点2：洞口、明洞施工 2020单选、2022案例
1、洞口施工的规定
2、明洞回填的规定
3、浅埋段工程施工
浅埋段工程
浅埋段的开挖施工应遵循“管超前、严注浆、短开挖、强支护、早封闭、勤量测、速反馈、控沉陷”的原则。
围岩自稳能力差的浅埋段，可选择地表降水、地表加固、管棚、超前小导管、预注浆等辅助工程措施。
考点3：公路隧道开挖（方式选择、识图、排序）
2018多选、2018案例、2021案例、2022单选、案例、2023案例、2024多选、2024案例
全断面、台阶法、环形开挖预留核心土法、中隔壁法、交叉中隔壁法、双侧壁导坑法
补充：规范
表7.2.1不同围岩条件和开挖断面适宜的开挖方法
序号 围岩级别
开挖方法
双车道隧道 三车道隧道
全断面法 I-Ⅲ I-Ⅱ
长台阶法 Ⅲ-IV Ⅱ-Ⅲ
2 台阶法 短台阶法 IV-V Ⅲ-IV
超短台阶法 V IV
环形开挖留核心土法 V-VI Ⅲ-IV
中隔壁法 V-VI IV-V
3 分部开挖法
交叉中隔壁法 V-VI IV-VI
双侧壁导坑法 V-VI
考点4：隧道超欠挖控制
预留变形量
围岩级别 预留变形量（mm） 围岩级别 预留变形量（mm）
I — IV 50～80
II — V 80～120
III 20～50 VI 依据设计和现场监控量测信息确定[注：天一文化专有版权，未经许可不可转发或复印传播]
每1㎡内欠挖面积不宜大于0.1㎡，欠挖隆起量不得大于50mm。拱脚、墙脚以上1m范围内净空图折角对应
位置严禁欠挖。
项目 超挖控制值（mm） 检验方法和频率
拱 破碎岩、土（IV级、V级、VI级围岩） 平均100，最大150 全站仪或断面仪，每20m一个断面
部 破碎岩、软岩（II级、III级、IV级围岩） 平均150，最大250
硬岩（I级围岩） 平均100，最大200
边 每侧 +100，0 尺量，每20m检查1处
墙 全宽 +200，0
仰拱、隧底 平均100，最大250 水准仪，每20m检查3处
超挖回填
沿设计轮廓线的均匀超挖，有钢架时，可采用喷射混凝土回填。无钢架时，可在施工二次衬砌时，以二次衬
砌混凝土回填。
局部超挖，超挖量不超过200mm时，宜采用喷射混凝土回填密实。
边墙部位超挖，可采用混凝土或片石混凝土回填。
隧道超欠挖控制
开挖后宜采用断面仪或激光投影仪直接测定开挖面面积，并绘制断面图。
隧道超欠挖的测定方法
利用激光束测定、用全站仪测定、用激光隧道界限测量仪测定、用二次衬砌轮廓钢架作基准测定。
考点5：隧道钻爆施工
钻眼爆破掘进施工技术要点 2012单选 2013 、2009案例，2020单选
机具 风动凿岩机和液压凿岩机
斜眼掏槽：锥形掏槽，楔形掏槽，单向掏糟；
掏槽眼
直眼掏槽。
炮眼
辅助眼 进一步扩大掏槽体积和增大爆破量，并为周边眼创造有利的爆破条件。
周边眼 爆破后使坑道断面达到设计的形状和规格
预裂爆破 周边眼→掏槽眼→辅助眼
爆破方式
光面爆破 掏槽眼→辅助眼→周边眼
