3.2 建筑电气工程施工技术
3.2 2024年 2023年 2022年
建筑电气 单选 多选 案例 单选 多选 案例 单选 多选 案例
工程施工技术 1 10 1 1
3.2.1 建筑电气的分部分项工程及施工程序
3.2.2 变配电施工技术
3.2.3 供电干线和配电线路施工技术
3.2.4 电气照明施工技术
3.2.5 电气动力设备安装技术
3.2.6 建筑防雷与接地施工技术
3.2.1 建筑电气的分部分项工程及施工程序

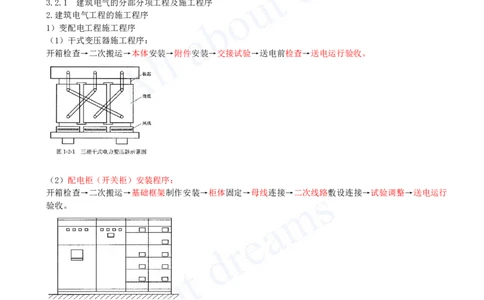

2.建筑电气工程的施工程序
1）变配电工程施工程序
（1）干式变压器施工程序：
开箱检查→二次搬运→本体安装→附件安装→交接试验→送电前检查→送电运行验收。
（2）配电柜（开关柜）安装程序：
开箱检查→二次搬运→基础框架制作安装→柜体固定→母线连接→二次线路敷设连接→试验调整→送电运行
验收。
2）供电干线及室内配线施工程序
（5）金属明导管施工程序：
测量定位→支架安装→导管预制→导管安装→接地线跨接。[注：天一文化专有版权，未经许可不可转发或复印传播]
3.2.2 变配电施工技术
1.变压器安装
1）变压器检查验收【2025年修改】
三相干式电力变压器、变压器箱、分接开关、风机、温度计等附件检查，
①型号、规格符合设计要求，
②外观无锈蚀、无损伤；
③产品技术文件齐全。

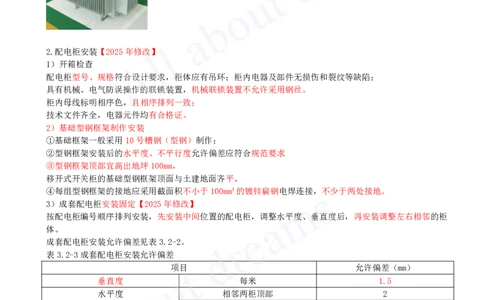

2.配电柜安装【2025年修改】
1）开箱检查
配电柜型号、规格符合设计要求，柜体应有吊环；柜内电器及部件无损伤和裂纹等缺陷；
具有机械、电气防误操作的联锁装置，机械联锁装置不允许采用钢丝。
柜内母线标明相序色，且相序排列一致；
技术文件齐全，电器元件均有合格证。
2）基础型钢框架制作安装
①基础框架一般采用10号槽钢（型钢）制作；
②型钢框架安装后的水平度、不平行度允许偏差应符合规范要求
③型钢框架顶部宜高出地坪100mm，
移开式开关柜的基础型钢框架顶面与土建地面齐平。
④每组型钢框架的接地应采用截面积不小于100mm²的镀锌扁钢电焊连接，不少于两处接地。
3）成套配电柜安装固定【2025年修改】
按配电柜编号顺序排列安装，先安装中间位置的配电柜，调整水平度、垂直度后，再安装调整左右相邻的柜
体。
成套配电柜安装允许偏差见表3.2-2。
表3.2-3成套配电柜安装允许偏差
项目 允许偏差（mm）
垂直度 每米 1.5
水平度 相邻两柜顶部 2
成列柜顶部 5
平面度 相邻两柜面 1
成列柜面 5
柜间缝隙 2[注：天一文化专有版权，未经许可不可转发或复印传播]
5）配电柜母线安装【2025年修改】
保证裸铜母线间有足够的电气绝缘安全距离。
母线搭接的接触面涂导电膏，
用力矩扳手紧固连接螺栓。

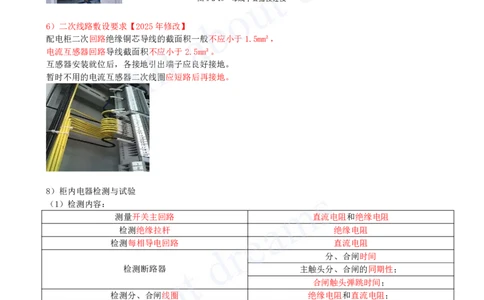

6）二次线路敷设要求【2025年修改】
配电柜二次回路绝缘铜芯导线的截面积一般不应小于1.5mm²，
电流互感器回路导线截面积不应小于2.5mm²。
互感器安装就位后，各接地引出端子应良好接地。
暂时不用的电流互感器二次线圈应短路后再接地。
8）柜内电器检测与试验
（1）检测内容：
测量开关主回路 直流电阻和绝缘电阻
检测绝缘拉杆 绝缘电阻
检测每相导电回路 直流电阻
分、合闸时间
检测断路器 主触头分、合闸的同期性；
合闸触头弹跳时间；
检测分、合闸线圈 绝缘电阻和直流电阻；
检查SF6气体断路器 漏气率及含水率等
（3）整定内容：
过负荷告警整定
过电流保护整定
零序过电流保护整定
过电压保护整定
三相一次重合闸整定
9）配电装置送电运行验收
（3）送电验收
由供电部门检查合格后将电源送进室内，经过验电、校相无误，
合高压进线开关，检查高压电压是否正常；[注：天一文化专有版权，未经许可不可转发或复印传播]
合变压器柜开关，检查变压器是否正常，
合低压柜进线开关，查看低压电压是否正常。分别合其他柜的开关，
空载运行24h，无异常，办理验收移交；
同时提交施工图纸、施工记录、产品合格证、使用说明书等技术资料。
3.2.3 供电干线和配电线路施工技术
1.母线槽施工技术
1）检查验收
（1）用1kV兆欧表测量每段母线槽的绝缘电阻，绝缘电阻值不得小于20MΩ。
（2）有防护等级要求的母线槽应检查产品及附件的防护等级，母线槽连接部件的防护等级应与母线槽本体防
护等级一致，其标识应完整。防火型母线槽应有防火等级和燃烧报告。

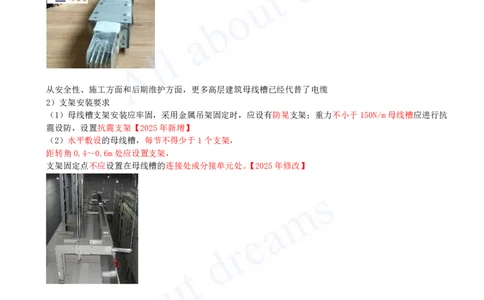

从安全性、施工方面和后期维护方面，更多高层建筑母线槽已经代替了电缆
2）支架安装要求
（1）母线槽支架安装应牢固，采用金属吊架固定时，应设有防晃支架；重力不小于150N/m母线槽应进行抗
震设防，设置抗震支架【2025年新增】
（2）水平敷设的母线槽，每节不得少于1个支架，
距转角0.4～0.6m处应设置支架，
支架固定点不应设置在母线槽的连接处或分接单元处。【2025年修改】
（3）室内配电母线槽的圆钢吊架直径不得小于8mm，
室内照明母线槽的圆钢吊架直径不得小于6mm。
3）母线槽安装连接要求
（1）母线槽安装应平直，[注：天一文化专有版权，未经许可不可转发或复印传播]
配电母线槽水平度与垂直度偏差不宜大于1.5‰，全长允许偏差不宜大于20mm；
照明母线槽①水平度允许偏差全长不应大于5mm，垂直度允许偏差不应大于10mm。母线槽与外壳同心度的允
许偏差不应大于5mm
（2）母线槽不宜平行安装在水管的正下方。
如果母线槽与水管有交叉穿越时，宜从水管上方穿越，如果从水管下方穿越时，应在母线槽与水管之间设置
防水挡板。
（3）母线槽跨越建筑物变形缝时，应设置补偿装置；
母线槽直线敷设长度超过80m，每50～60m宜设置伸缩节。
（4）其孔洞四周应设置高度为50mm及以上的防水台，并采取防火封堵措施。
（6）母线槽的金属外壳间应连接可靠，母线槽全长与接地保护导体连接不应少于2处；
分支母线槽的金属外壳末端应与接地保护导体连接。
4）母线槽通电前检查
（1）母线绝缘电阻测试和耐压试验应合格，母线槽绝缘电阻值不应小于0.5MΩ
