3.4 桥梁下部结构施工
3.4.1 桩基础施工
一、钻孔灌注桩施工：施工流程、护筒作用、钻孔方法及成孔检查、水下混凝土灌注及断桩
桩基础施工
控制、灌注桩后压浆施工。
一、钻孔灌注桩施工

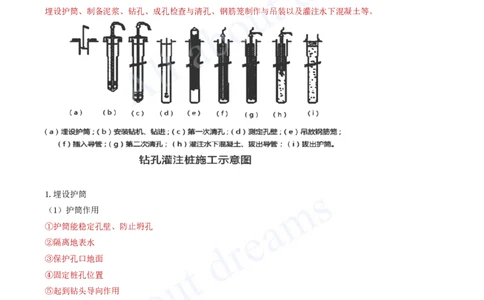

1.施工的主要工序
埋设护筒、制备泥浆、钻孔、成孔检查与清孔、钢筋笼制作与吊装以及灌注水下混凝土等。
1.埋设护筒
（1）护筒作用
①护筒能稳定孔壁、防止坍孔
②隔离地表水
③保护孔口地面
④固定桩孔位置
⑤起到钻头导向作用[注：天一文化专有版权，未经许可不可转发或复印传播]
（2）护筒顶宜高出地面0.3m或水面1.0～2.0m，同时应高于桩顶设计高程1.0m。埋置深度在旱地或筑岛处宜为
2～4m。

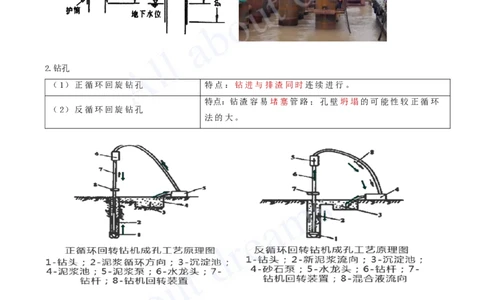

2.钻孔
（1）正循环回旋钻孔 特点：钻进与排渣同时连续进行。
特点：钻渣容易堵塞管路；孔壁坍塌的可能性较正循环
（2）反循环回旋钻孔
法的大。
（3）冲击钻 适用条件：黄土、粘性土、粉质粘土、人工杂填土层。
孔 特别适合：孤石的砂砾石层、漂石层、硬土层、岩层。
（4）旋挖钻机钻
适用条件：粘土、粉土、砂土、淤泥质土、人工回填土及含有部分卵石、碎石的地层。
孔[注：天一文化专有版权，未经许可不可转发或复印传播]

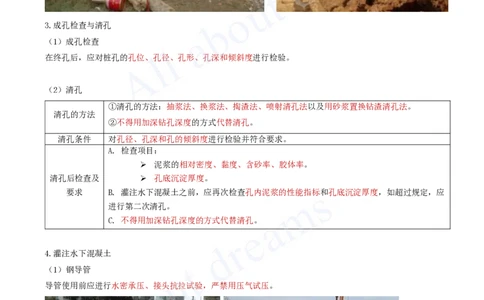

3.成孔检查与清孔
（1）成孔检查
在终孔后，应对桩孔的孔位、孔径、孔形、孔深和倾斜度进行检验。
（2）清孔
①清孔的方法：抽浆法、换浆法、掏渣法、喷射清孔法以及用砂浆置换钻渣清孔法。
清孔的方法
②不得用加深钻孔深度的方式代替清孔。
清孔条件 对孔径、孔深和孔的倾斜度进行检验并符合要求。
A. 检查项目：
➢ 泥浆的相对密度、黏度、含砂率、胶体率。
清孔后检查及 ➢ 孔底沉淀厚度。
要求 B. 灌注水下混凝土之前，应再次检查孔内泥浆的性能指标和孔底沉淀厚度，如超过规定，应
进行第二次清孔。
C. 不得用加深钻孔深度的方式代替清孔。
4.灌注水下混凝土
（1）钢导管
导管使用前应进行水密承压、接头抗拉试验，严禁用压气试压。[注：天一文化专有版权，未经许可不可转发或复印传播]
（2）灌注水下混凝土
① 水下混凝土的灌注时间不得超过首批混凝土的初凝时间。
② 混凝土运至灌注地点，应检查其均匀性和坍落度（160-220mm）等。

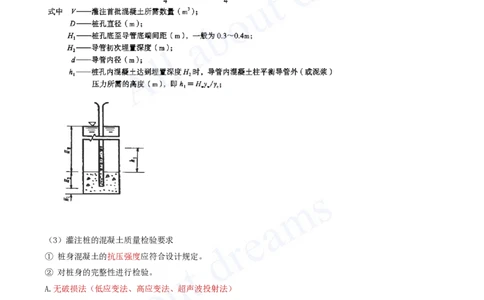

③ 首批灌注混凝土的数量应能满足导管首次埋置深度1.0m以上的需要，所需混凝土数量可按式（3.4-2）计
算。
④ 导管的埋置深度宜控制在2～6m，但最大埋深应不超过9m。
⑤ 灌注桩桩顶高程应比设计高程高出不小于0.5m。
（3）灌注桩的混凝土质量检验要求
① 桩身混凝土的抗压强度应符合设计规定。
② 对桩身的完整性进行检验。
A.无破损法（低应变法、高应变法、超声波投射法）
B.钻取芯样法
5.灌注桩后压浆[注：天一文化专有版权，未经许可不可转发或复印传播]
（1）灌注桩后压浆的施工规定
① 压浆时间：在桩身混凝土达到设计强度等级的75%后、桩身经无损检测合格后方可进行。
② 对群桩基础的桩实施压浆作业时顺序：宜按先周边、后中间的顺序，且宜按对称、间隔的原则依次进行。
③ 采取桩底和桩侧组合方式压浆时顺序：应按先桩侧、后桩底的顺序进行。在桩的多个断面实施桩侧压浆时，
应按先上、后下的顺序进行。
④ 压浆作业与其他灌注桩作业点的距离：宜不小于10m或10倍桩径。
⑤ 拌制浆液时，应先加水，然后加入外加剂，混合均匀后再加入水泥进行搅拌。
⑥ 压浆时，宜遵循“细流慢注”的原则，最大压浆流量宜不超过100L/min。
⑦ 桩底压浆时，对同一根桩的压浆宜分3次进行，且宜依次按40%、40%、20%的压浆量循环等量压入。
⑧ 压浆停顿时间超过30min，应对管路进行清洗。压浆完成后，应在阀门关闭40min后，方可拆卸阀门。
⑨ 对多根桩进行压浆时，各桩压浆的间隔时间：宜不少于2h。
⑩ 压浆作业时，实际的压浆压力应小于控制压力。
⑪ 灌注桩后压浆的施工应记录：压浆的起止时间、压浆量、压浆流量、压浆压力及桩的上抬量等参数。
（2）灌注桩后压浆的施工控制规定
① 宜采用压浆量与压力双控，以压浆量控制为主，压力控制为辅。
② 符合下列条件之一时，可终止压浆：
压浆量 压浆的平均压力
A.满足设计 达到设计要求终止压力并持荷5min
B.增加压浆量至120%后 大于或等于0.8倍设计要求终止压力
C.增加压浆量至150%后 小于0.8倍设计要求终止压力
D.压浆总量大于设计要求的80% 大于设计要求的终止压力[注：天一文化专有版权，未经许可不可转发或复印传播]
【例题】钻孔灌注桩施工中，钻孔至设计孔深后，其紧后工序是（ ）。1-2015
A.下放导管
B.清孔
C.钢筋笼制作及安放
D.灌注水下混凝土
答案：B
